Princip 3dílných kovaných kol a jejich modulárního designu

Někdy jste se zamysleli nad tím, co skutečně odlišuje opravdu prémiové kolo od všech ostatních na trhu? Odpověď spočívá ve třech přesně obráběných komponentách, které spolu pracují jako celek. 3dílné kované kotouče představují špičku inženýrství kustomových kol, nabízejí nekonkrovanou flexibilitu v rozměrech, nastavení páky i dlouhodobou údržbě, kterou jednodílné alternativy prostě nemohou konkurovat.

Co tedy přesně 3dílná kola jsou? Tyto modulární sestavy se skládají ze tří samostatných kovaných hliníkových částí: středového dílu, vnitřního pláště a vnějšího pláště. Každá část projde samostatným procesem kování, který vytváří vyšší kvalitu zrnné struktury zarovnané podle směru namáhání. Po spojení pomocí přesných upevňovacích systémů tyto komponenty vytvoří kolo, které obvykle dosahuje snížení hmotnosti o patnáct až dvacet pět procent ve srovnání s litými alternativami při zachování vynikajících pevnostních vlastností.

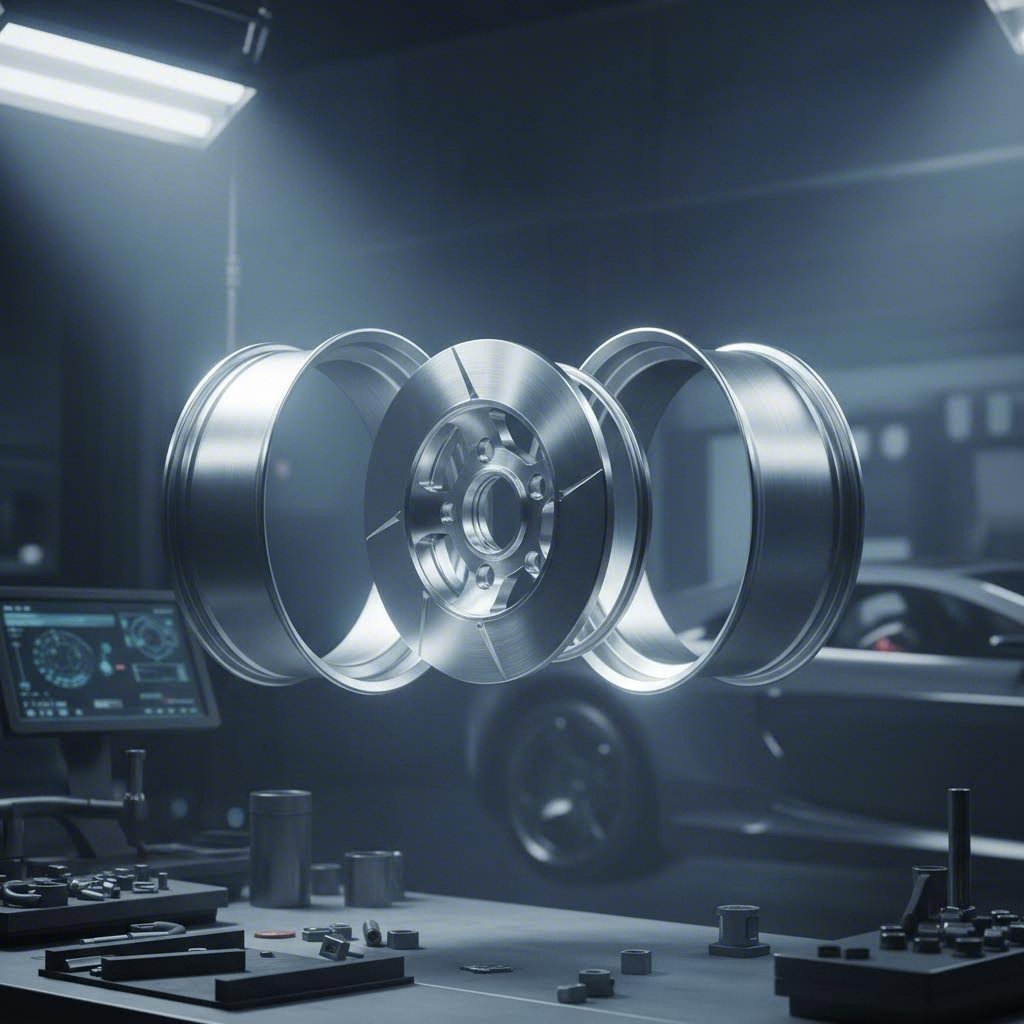

Anatomie konstrukce vícečástíkového kola

Pochopení role každé součásti je nezbytné, než se pokusíte o montáž. Představujte si to jako stavbu přesného přístroje, kde každá část plní konkrétní inženýrský účel:

• Středový disk (přední část): Kovaná středová část tvoří vizuální středisko a hlavní nosnou součást. Připevňuje se přímo k náboji vozidla a rozvádí pohonné síly po celém kolu. Vysoce pevné slitiny hliníku jsou navrženy speciálně pro maximální rozložení zatížení v tomto klíčovém dílu.
• Vnitřní komora (zadní okraj): Tato součást tvoří zadní část ráfku kola. Vnitřní střednice určuje část celkové šířky kola a společně s vnější střednicí vytváří plochu pro montáž pneumatiky. Střednice třídílkových kol využívají optimalizované slitiny pro zvýšení odolnosti a snížení hmotnosti.
• Vnější střednice (přední okraj): Z vnějšku viditelná vnější střednice tvoří přední okraj, který nadšenci často prezentují. Společně s vnitřní částí určuje finální šířku kola a parametry offsetu.

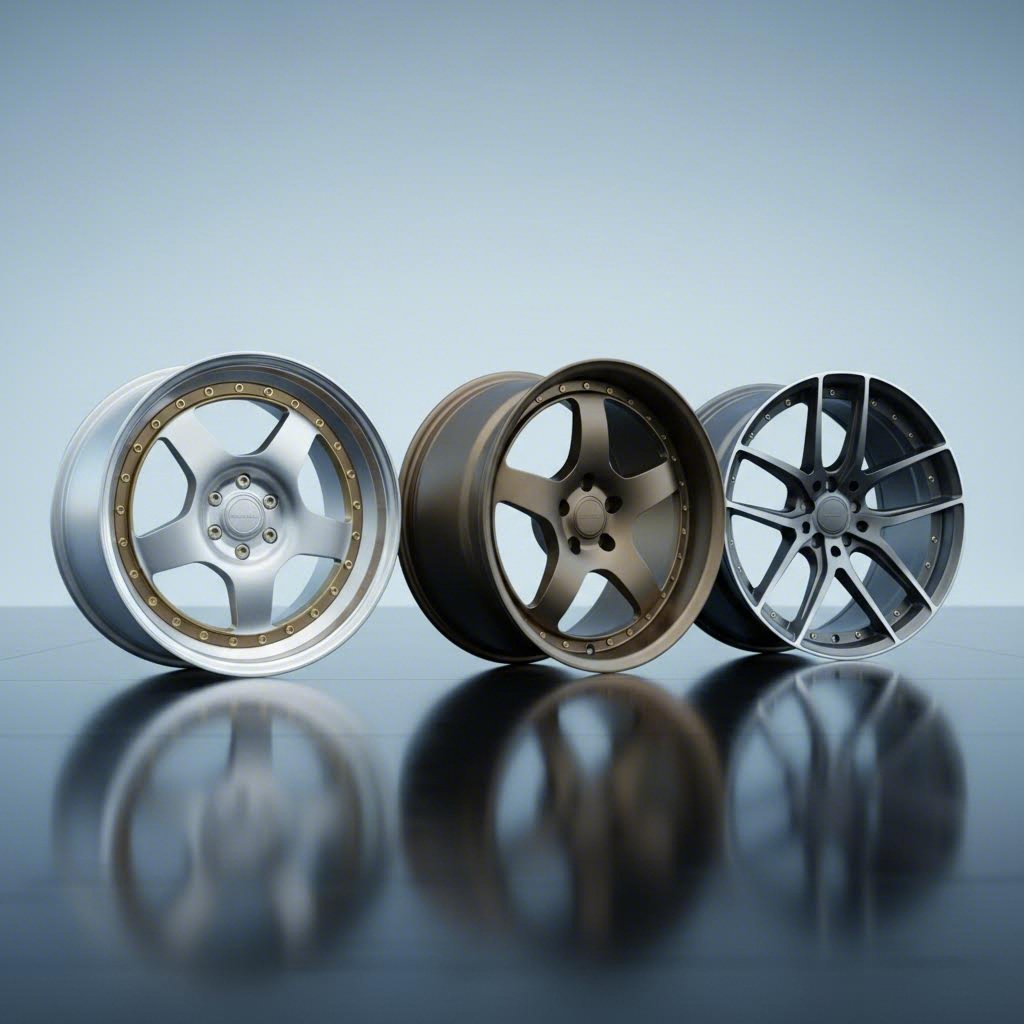

Proč si nadšenci vybírají modulární kovanou konstrukci

Proč se zatěžovat složitostí třídílných kol, když existují jednodušší možnosti? Výhody se stávají zřejmými, vezmete-li v úvahu reálné aplikace. Modulární konstrukce umožňuje výrobcům optimalizovat výběr materiálu pro každou součást na základě konkrétních požadavků na výkon. Uvidíte, že tento segmentovaný přístup umožňuje inženýrům jemně doladit vlastnosti materiálů v celém kolu, místo aby museli kompromisně použít univerzální řešení.

Způsob spojování segmentů kola využívá přesně navržené upevňovací systémy, které vytvářejí tuhé sestavy s vyšší pevností než svařované spoje. To znamená, že získáte kolo, které odolává extrémním zatěžovacím podmínkám a zároveň je opravitelné. Poškodili jste okraj kola během závodního dne? Vyměňte pouze danou součást, nikoli celé kolo.

Tento průvodce má za cíl zaplnit významnou mezeru v znalostech. Na internetu naleznete množství prezentací produktů, ale praktické znalosti týkající se montáže zůstávají vzácné. V následujících částech získáte praktické pochopení specifikací hardwaru, postupů montáže krok za krokem, posloupnosti utahování šroubů a technik řešení problémů. Ať už montujete sadu třídílných kovaných kol poprvé nebo udržujete stávající sadu, tato kompletní příručka poskytuje technickou hloubku, kterou potřebujete k jisté práci s těmito přesnými komponenty.

Základní součásti konstrukce třídílných kol

Nyní, když rozumíte základům modulárního návrhu kol, podrobněji se podíváme na technické specifikace jednotlivých součástí. Při přípravě montáže třídílných kol zásadně záleží na tom, zda přesně víte, s čím pracujete – rozdíl mezi dokonalou montáží a frustrujícími komplikacemi.

Každá kovaná ráfka v třídílném systému prochází odlišnými výrobními procesy přizpůsobenými její konkrétní funkci. Na rozdíl od kovaných monoblokových kol, která vykazují kompromisní materiálové vlastnosti po celé jediné struktuře, umožňují třídílná kola inženýrům optimalizovat slitiny a tepelné zpracování každé součásti nezávisle. Výsledkem je systém kola, ve kterém každý prvek dosahuje špičkového výkonu.

Kování středového disku a možnosti designu líce

Středový disk představuje jak estetické jádro, tak i strukturální kostru vašeho třídílného kola. Tato součást se upevňuje přímo na nábojovou sestavu vozidla a musí odolávat obrovským silám při průjezdu zatáček, brzdění a akceleraci přenášeným přes ložiska kola.

Kované středové kotouče vycházejí z hliníkových ingotů vysoce kvalitního stupně, které jsou vystaveny tlakům přesahujícím 10 000 tun. Toto extrémní stlačení vytváří strukturu zrna výrazně hustší než u odlitých alternativ. Představte si tvarování hlíny proti jejímu nalití do formy. Varianta lisování vyvíjí vnitřní uspořádání, které přirozeně odolává praskání a únavě materiálu. Podle průmyslové zkušební standardy , tento kovací proces odstraňuje pórovitost a slabá místa, která běžně způsobují poruchy litých kol při namáhání.

Možnosti designu líce se pohybují od jednoduchých vícekladkových vzorů po složité mřížové konfigurace. Vaše volba ovlivňuje jak estetiku, tak účinnost chlazení brzd. Otevřené klady umožňují větší proudění vzduchu k brzdovým součástem, zatímco hustější vzory vytvářejí výrazné vizuální prohlášení. Někteří výrobci dokonce nabízejí možnost použití uhlíkových vláken jako dekorativních prvků na kolech pro stavitele, kteří hledají maximální redukci hmotnosti u konkrétních designových prvků, i když hliník zůstává standardem pro strukturální pevnost.

Specifikace vnitřních a vnějších částí ráfku

Části ráfku určují šířku, offset a vlastnosti montáže pneumatiky. Porozumění jejich specifikacím přímo ovlivňuje úspěšnost sestavení a konečné usazení na nápravu.

Vnitřní části ráfku tvoří zadní okraj a často mají stupňovité profily, které umožňují různé konfigurace šířky. Tyto komponenty jsou ve mnoha aplikacích vyrobeny ze taženého hliníku, čímž vznikají bezšvé plochy optimalizované pro těsnění pneumatického běhounku. Hloubka vnitřní části ráfku určuje hodnotu backspacinu, která kriticky ovlivňuje volný prostor pro zavěšení kola a jízdní geometrii.

Vnější náboje vytvářejí viditelnou přední okraj, který nadšenci vystavují. Zde se používají podobné výrobní procesy, avšak s větší pozorností věnovanou kvalitě povrchu, protože tato součást je obrácena ven. Mnoho stavitelek vybírá leštěné vnější okraje párované s barevně natřenými nebo anodovanými středy, čímž dosahuje nápaditého vizuálního kontrastu. Zatímco některé exotické konstrukce zahrnují prvky z uhlíkových vláken jako akcent, strukturní části náboje spoléhají na osvědčené hliníkové slitiny pro spolehlivý výkon.

Modulární konstrukce umožňuje přesné nastavení šířky, které jednodílné alternativy nemohou dosáhnout. Potřebujete o půl palec širší zadní kolo pro větší pneumatiky? Stačí vyměnit vnitřní náboj za hlubší, aniž byste museli vyměnit celé kolo. Tato flexibilita je neocenitelná při doladění agresivního fitmentu nebo přizpůsobení změnám zavěšení.

Komponent	Hlavní funkce	Specifikace materiálu	Role ve sestavě
Středová destička	Uchycení na náboj, rozdělení zatížení, vizuální design	6061-T6 nebo 6082-T6 kovaná hliníková slitina	Přijímá obvodové šrouby, spojuje se s oběma náboji
Vnitřní díl ráfku	Tvarování zadního okraje, určení vůle	Ohýbaný nebo kovaný hliník, obvykle řady 6061	Těsnění proti středovému kotouči s O-kroužkem, přijímá upevňovací prvky
Vnější díl ráfku	Zobrazování předního okraje, příspěvek k šířce, povrch pro uchycení pneumatiky	Ohýbaný nebo kovaný hliník s vyšším povrchovým úpravou	Dokončuje sestavu, vytváří konečný estetický vzhled

Výhoda poměru pevnosti k hmotnosti u kované konstrukce se stává zřejmou při pohledu na čísla. Kovaný hliník dosahuje mezí pevnosti až 45 000 PSI při nízké hustotě. Odlité alternativy obvykle dosahují pouze 25 000–30 000 PSI při podobné hmotnosti. To znamená, že vaše kované komponenty unesou vyšší namáhání, než dosáhnou meze porušení, což přímo přispívá ke zlepšení bezpečnostních rezerv při agresivní jízdě.

Tepelné procesy dále vylepšují tyto vlastnosti. Zušlechťování T6, běžně používané u dílů kol, zvyšuje tvrdost a odolnost proti únavě materiálu prostřednictvím řízených stárnutí. Výsledkem je třídílné kolo, které zachovává strukturální integritu i po tisících tepelných cyklech způsobených teplotami brzd a vnějšími podmínkami.

Při výběru komponentů pro sestavení zvažte, jak rozměrová rozhodnutí ovlivňují složitost montáže. Širší konfigurace pláště vyžadují delší obvodové šrouby a mohou potřebovat jiné typy těsnicích profilů. Extrémní offsety mohou vyžadovat specializované upevnění, aby bylo zajištěno správné začlenění závitů. Pochopení těchto vztahů před zakoupením dílů ušetří významné množství času během samotné montáže.

Specifikace hardware a požadavky na spojovací prvky

Připraveni se zaměřit na podrobnosti, které většina průvodců pro kola úplně přehlíží? Hardware, který drží vaše třídílné kolo pohromadě, rozhoduje o tom, zda bude vaše sestava pracovat bezvadně, nebo se v budoucnu začnou objevovat problémy. Obvodové šrouby, podložky a speciální spojovací prvky nemusí být vzrušující téma, ale jsou naprosto klíčové pro strukturní integritu a dlouhodobou spolehlivost.

Uvažujte o tom následovně: investovali jste do přesně kovaných součástí, které jsou navrženy k odolávání extrémním zatížením. Použití nepostačujících spojovacích prvků k jejich spojení podkopává vše, co tyto vysoce kvalitní materiály nabízejí. Pojďme prozkoumat specifikace, které oddělují profesionální třídy sestav od riskantních zkratkových řešení.

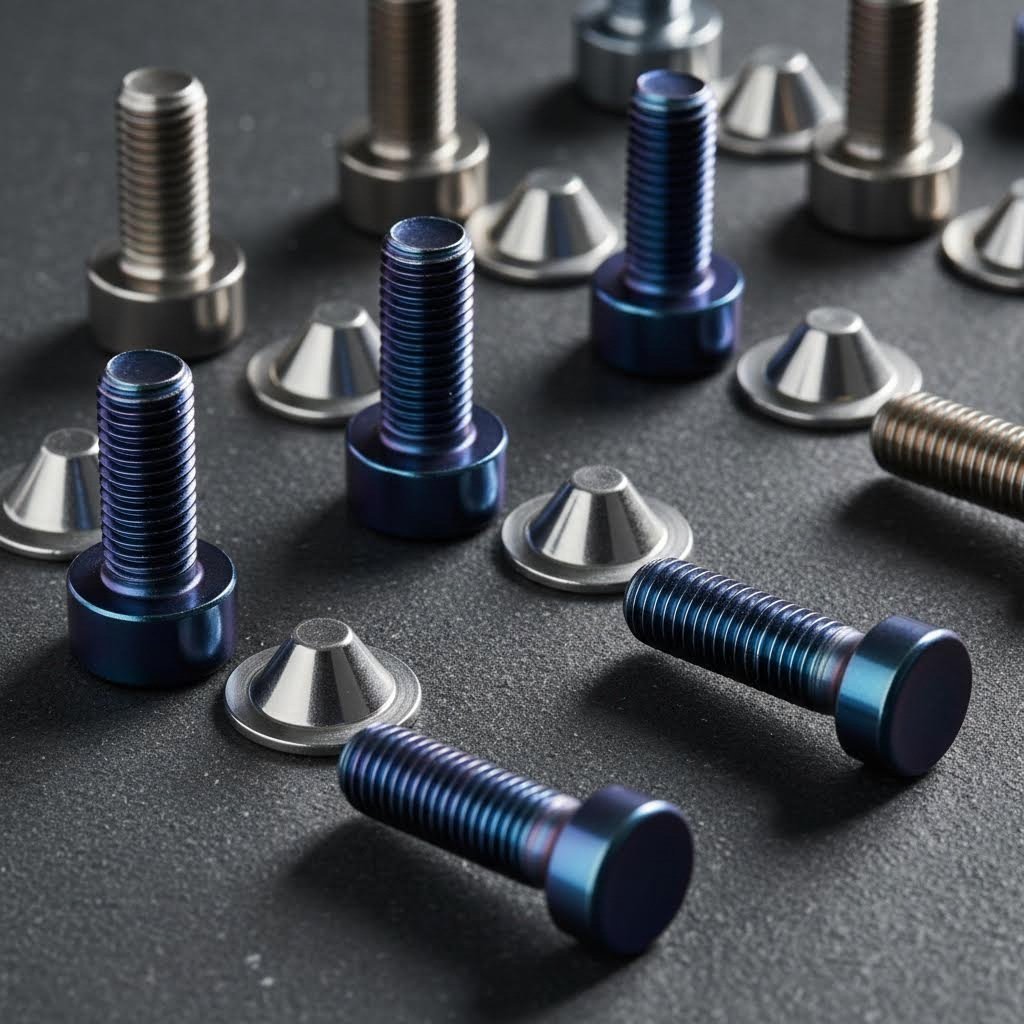

Specifikace obvodových šroubů a standardy závitů

Obvodové šrouby vytvářejí mechanické spojení mezi středovou částí kotouče a plášťovými díly. Tyto spojovací prvky obklopují obvod kola, obvykle jich bývá mezi 24 a 40 podle průměru kola a specifikací výrobce. Každý šroub přenáší část celkového upínacího zatížení, což znamená, že každý jednotlivý spojovací prvek přispívá ke strukturální pevnosti kola.

Běžné rozměry závitů u třídílných disků zahrnují M7x1,0, M8x1,25 a občas M6x1,0 pro menší průměry. Závitová rozteč je velmi důležitá, protože určuje hloubku zaústění a rozložení zatížení po závitových plochách spojovacího prvku. Jemnější rozteče poskytují více závitů na palec délky zaústění, rovnoměrněji rozkládají napětí a snižují riziko vytrhnutí závitu při zatížení.

Hloubka zaříznutí závitu představuje kritický bezpečnostní faktor, který mnozí montéři podceňují. Odborné normy doporučují minimální zaříznutí 1,5násobek průměru šroubu. U šroubu M7 to odpovídá alespoň 10,5 mm zaříznutí závitu do materiálu bubnu. Nedostatečné zaříznutí soustřeďuje namáhání na menší počet závitů, čímž výrazně stoupá riziko poruchy při vysokém zatížení, jako je silné brzdění nebo agresivní jízda v zatáčkách.

Volba délky šroubu závisí na vaší konkrétní kombinaci bubnu a kotouče. Změřte celkovou tloušťku sestavy v místě styku dílů a přičtěte potřebnou hloubku zaříznutí plus tloušťku podložky. Příliš krátké šrouby ohrožují bezpečnost, zatímco nadměrně dlouhé spojovací prvky se mohou opřít dříve, než bude dosaženo správného utahovacího momentu.

Požadavky na třídu pevnosti pro tvářené sestavy

Výběr materiálu pro upevňovací prvky třídílných disků zahrnuje rozhodnutí mezi nerezovou ocelí a titanem, přičemž každá možnost nabízí zřetelné výhody. Porozumění těmto rozdílům pomáhá přijmout informovaná rozhodnutí na základě konkrétních požadavků vašeho použití.

Upevňovací prvky z nerezové oceli poskytují vynikající odolnost proti korozi za umírněnou cenu. Nerezová ocel třídy 304 nabízí dostatečnou pevnost pro většinu silničních aplikací, zatímco třída 316 přidává vyšší odolnost vůči soli a chemickému působení. Tyto šrouby spolehlivě fungují u vozidel určených pro každodenní provoz, kde je důležitá hospodárnost a úspora hmotnosti není hlavní prioritou.

Titanové šrouby nabízejí nadřazený výkon ve skoro všech parametrech relevantních pro aplikace 3dílných kol. Podle odborníků na titanové šrouby , titan třídy 5 nabízí přibližně dvojnásobný poměr pevnosti k hmotnosti ve srovnání s nerezovou ocelí, a zároveň udržuje srovnatelnou odolnost vůči korozi. Snížení hmotnosti je obzvláště znatelné, pokud vezmete v úvahu, že jedno kolo může obsahovat 30 nebo více periferních šroubů.

U závodních aplikací a konstrukcí s ohledem na hmotnost snižuje titanové spojovací materiály hmotnost nenasuňovaných částí, čímž se zlepšuje odezva odpružení a celková jízdní dynamika vozidla. Vyšší náklady se obvykle vyplatí díky lepším výkonovým vlastnostem a výjimečné odolnosti proti únavě materiálu, která může překročit životnost kola.

Typ spojovacího materiálu	Pevnost v tahu	Porovnání hmotnosti	Odolnost proti korozi	Nejlepší použití
Nerezová ocel třídy 304	~75 000 PSI	Základní úroveň	Dobrá	Silniční vozidla, levné konstrukce
Nerezová ocel třídy 316	~80 000 PSI	Základní úroveň	Vynikající	Pobřežní oblasti, jízda v zimním období
Titan třídy 5	~138 000 PSI	40 % lehčí	Vynikající	Závodní a výkonné aplikace

Výběr podložek obdržuje překvapivě málo pozornosti, navzdory jejich důležitosti pro správné rozložení zatížení. Kuželové podložky vytvářejí konzistentní upínací tlak kolem každé hlavy šroubu, čímž zabraňují koncentraci napětí, která by mohla poškodit povrch válce. Ploché podložky splňují svou funkci u některých aplikací, ale kuželové provedení poskytují lepší výsledky, pokud jsou správně přizpůsobeny geometrii hlavy šroubu.

Kompatibilita materiálů mezi podložkami a šrouby je důležitá pro prevenci galvanické koroze. Kombinace titanových šroubů s nerezovými podložkami může vyvolat elektrochemické reakce, které postupně degradují oba komponenty. Své podložky vybírejte z materiálu shodného s materiálem spojovacích prvků, nebo použijte vhodná bariérová povlaky, pokud je nutné kombinovat různé kovy.

Při pořizování náhradních dílů nebo při integrování středových krytů HRE a dalších značkových komponentů do montáže ověřte, že všechny spojovací prvky splňují specifikace originální výbavy. Kvalita náhradních dílů značně kolísá a úspory na těchto kritických komponentech přinášejí zbytečné riziko.

• Obvodové šrouby: Hlavní spojovací prvky spojující kotouč s ráfky; dostupné z nerezové oceli nebo titanu; určené velikostí závitu (M6, M7, M8) a délkou
• Kuželové podložky: Komponenty pro rozložení zatížení odpovídající geometrii hlavy šroubu; materiál by měl odpovídat složení spojovacího prvku
• Ventily: Vysokotlaké ventily kompatibilní se snímači TPMS, pokud jsou instalovány; dostupné typy s přisouvacím nebo zapínacím provedením
• Středové kryty: Ochranné kryty pro oblast ložiskového hrdla; upevnění pomocí pružných svorek, závitových spojovacích prvků nebo lisovaných konstrukcí
• Speciální spojovací prvky: Zamykací prostředky, protizadírací formulace a bezpečnostní kování pro prevenci krádeží

Prostředky pro úpravu závitů vyžadují pečlivý výběr na základě materiálu spojovacích prvků. Protizadírací formulace speciálně navržené pro použití s titanem zabraňují zadírání a zároveň zajišťují přesné měření točivého momentu. Běžné olejové sloučeniny mohou ovlivnit vztah mezi točivým momentem a tahem, což může vést k nedostatečně nebo nadměrně utaženým spojům. Vždy dodržujte doporučení výrobce pro úpravu závitů konkrétního kování.

Nyní, když jsou specifikace vašeho kování jasné, můžete začít s vlastním procesem montáže. Správná příprava součástí a systematický postup instalace zajišťují, že tyto pečlivě vybrané spojovací prvky budou fungovat přesně podle očekávání.

Postup montáže krok za krokem od začátku do konce

Máte rozložené komponenty a vybavení připravené. Nyní nastává moment, který většina návodů úplně přeskočí: správné složení třídílného kovaného kola. Proces montáže vyžaduje trpělivost, pozornost k detailům a systematické provedení. Pokud tyto kroky uspíšíte, skončíte s úniky vzduchu, nerovnoměrným utažením nebo ještě horšími problémy. Postupujte pečlivě a vytvoříte kolo připravené pro závodní trať, které bezchybně funguje.

Ať už pracujete s individuálně navrženými třídílnými koly pro výstavní vozidlo, nebo sestavujete sadu třídílných pracovních kol pro závodění o víkendu, základní postup zůstává u všech výrobců stejný. Projdeme si každý krok od vybalení po počáteční utažení šroubů.

Kontrola před montáží a příprava komponent

Než navinete jediný šroub, důkladná kontrola zabrání nákladným chybám. Představte si, že vše dokonale sestavíte, jen abyste později zjistili výrobní vadu nebo poškození při přepravě. To znamená úplné rozmontování, uplatňování záruky a promarněné hodiny. Patnáct minut pečlivé kontroly nyní ušetří velkou frustraci později.

Začněte tím, že každou součást důkladně prozkoumáte za dobrého osvětlení. Hledejte stopy po obrábění, škrábance na těsnicích plochách nebo jakékoli známky poškození při přepravě. Věnujte zvláštní pozornost spojovacím plochám, kde se bubny napojují ke středovému kotouči. Tyto oblasti musí být dokonale rovné a bez cizích částic, aby bylo možné dosáhnout správného utěsnění.

Třídílné ráfky si zaslouží při kontrole zvláštní pozornost. Zkontrolujte povrchy lopatek na případné vady kování, ověřte správné zarovnání všech montážních otvorů a potvrďte, že průměr náboje odpovídá specifikacím vašeho vozidla. Jakékoli nesrovnalosti zde ukazují na problémy s kontrolou kvality, které stojí za řešení ještě před pokračováním.

Důkladně vyčistěte všechny spojované plochy pomocí izopropylalkoholu a utěrkami bez vláken. I mikroskopické částice uvězněné mezi komponenty mohou způsobit nerovnoměrný upínací tlak a potenciální netěsnosti. Pokud je to možné, pracujte v čistém prostředí a vyhýbejte se dotýkání připravených ploch holýma rukama. Přirozené oleje z kůže mohou narušit přilnavost těsnění a způsobit znečištění.

Montáž těsnění mezi diskem a ráfky

Právě zde většina online zdrojů selhává. Způsob montáže těsnění určuje, zda vaše třídílné kola spolehlivě udrží vzduch, nebo budou trpět obtížně odhalitelnými pomalými úniky. V závislosti na konstrukci vašich kol existují dva způsoby těsnění: O-kroužky pro rozhraní disk–ráfek a okrajové těsnicí prostředky pro spojení ráfek–ráfek.

O-kroužky se nasazují do obrobených drážek na středovém kotouči nebo na plochách bubnu. Tyto přesné součásti musí dokonale sedět ve svých drážkách, aniž by se zkroucily nebo přišpendlily. Aby se O-kroužek správně usadil během montáže, naneste tenkou vrstvu silikonového maziva. Suchá montáž hrozí tím, že se těsnění při spojení dílů pod tlakem vykutálí z polohy.

Spoj mezi jednotlivými částmi válce vyžaduje odlišný postup. Podle Dokumentace k montáži Limebug naneste těsnicí hmotu do drážky mezi polovinami ráfku po namontování šroubů, a vytvořte tak hojivý pruh, který zcela vyplní celou drážku. Pomocí navlhčeného prstu a mírného tlaku vtlačte těsnicí hmotu do drážky, abyste zajistili úplné pokrytí po celém obvodu.

Nechejte těsnicí hmotu úplně vyschnout podle pokynů výrobce, obvykle 24 až 48 hodin, než nasadíte pneumatiky.

Výběr kvalitního těsniva je velmi důležitý. Specializovaná těsniva pro kola, jako je Felgendichtmittel, udržují pružnost při cyklických změnách teploty a zároveň poskytují vynikající přilnavost k hliníkovým povrchům. Univerzální silikon se na počátku může zdát dostatečný, ale často se rychleji degraduje pod tepelným zatížením, které kola zažívají při dynamickém jízdě.

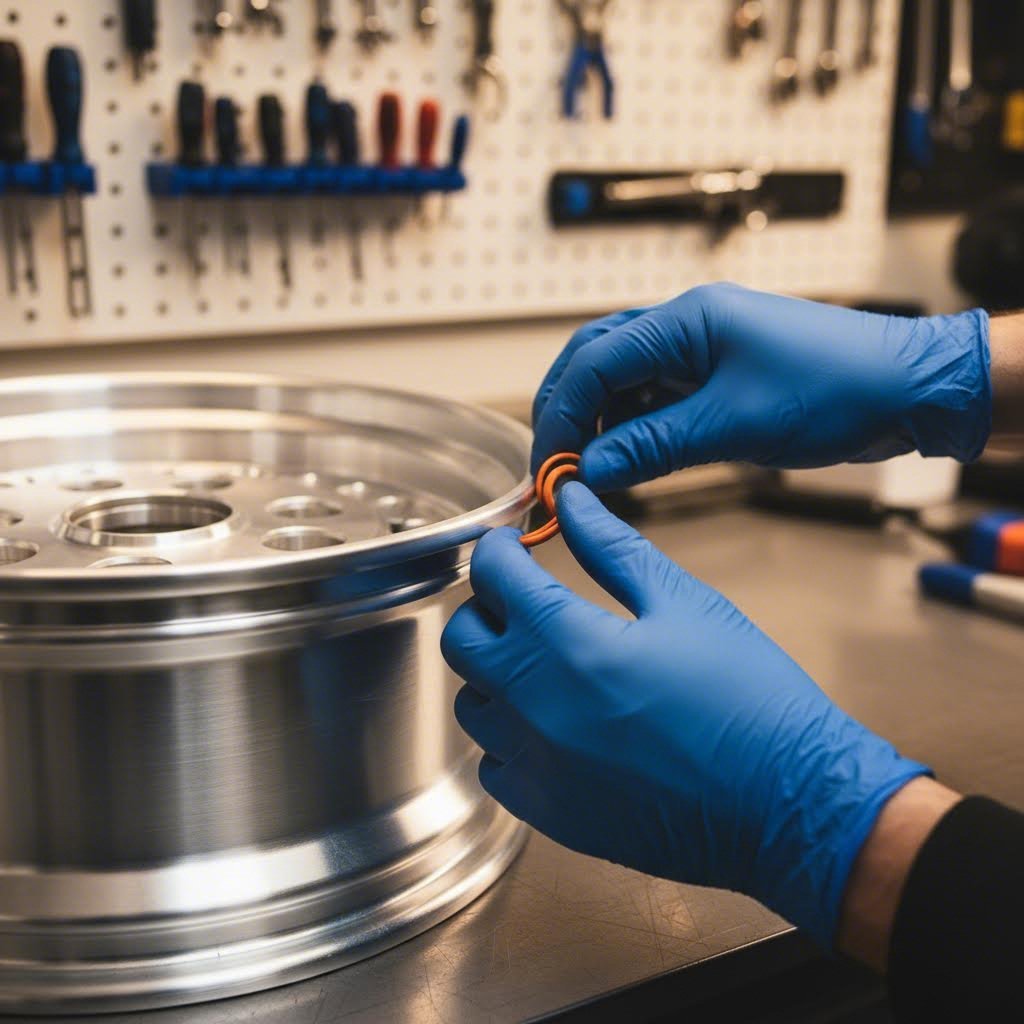

Zarovnání komponent a souososti

Správné zarovnání zajišťuje, že montované kolo běží rovně bez vibrací nebo nepravidelného opotřebení pneumatik. Nesprávně zarovněné komponenty způsobují odchylky, které nelze vyřešit žádným množstvím vyvažování. Požití času nyní na ověření souososti ušetří potíže po instalaci.

Umístěte středový disk lícem dolů na čistý, rovný povrch. Vnější náboj se obvykle montuje jako první, přičemž se zarovná s roztečí šroubů vyfrézovanou na obvodu disku. Náboj zasuňte rovně dolů, aniž byste jej násilím tlačili, aby se těsnicí plochy rovnoměrně spojily. Vizuální kontrola po obvodu by měla ukázat rovnoměrné uzavírání mezery, jak se díly postupně nasazují do sebe.

Do obvodu vložte několik šroubů ručně v opačných pozicích, abyste zajistili správné zarovnání během otočení sestavy. S kolem obráceným lícem nahoru nyní můžete nainstalovat vnitřní náboj podle stejného pečlivého postupu zarovnání. Tři nebo čtyři ručně nasazené šrouby udrží polohu, zatímco dokončíte montáž ostatních kovových dílů.

1. Vybalte všechny součásti a ověřte, že máte správný středový disk, vnitřní náboj a vnější náboj pro každou polohu kola. Porovnejte čísla dílů s dokumentací k objednávce.
2. Zkontrolujte každou součást u poškození při dopravě, výrobních vadách a kontaminaci povrchu. Jakékoli problémy důkladně zdokumentujte pomocí fotografií, než budete pokračovat.
3. Vyčistěte všechny spojované plochy pomocí izopropylalkoholu a utěrek bez smítků. Než budete pokračovat, nechte plochy úplně uschnout.
4. Nainstalujte těsnicí O-kroužky do jejich určených drážek, naneste siťovací mazivo na bázi silikonu, aby se zabránilo jejich zkroucení při spojování komponent.
5. Umístěte středový kotouč obrubou dolů na chráněný pracovní povrch, zajistěte stabilitu během instalace pláště.
6. Položte vnější plášť na středový kotouč, pečlivě zarovnejte šroubovací otvory. Nevynucujte spojení komponent.
7. Vložte zarovnávací šrouby ručně v pozicích 12, 3, 6 a 9 hodin, aby se udržela poloha komponentů.
8. Otočte sestavou opatrně, podepřete všechny tři komponenty, abyste předešli jejich oddělení během přemístění.
9. Nainstalujte vnitřní válec pomocí stejné metody zarovnání, přidejte ručně začaté šrouby na protilehlých pozicích.
10. Dokončete instalaci šroubů tím, že ručně navinete všechny zbývající okrajové spojovací prvky. Každý šroub by měl volně otáčet bez odporu až do dosednutí.
11. Zkontrolujte, zda jsou všechny šrouby dotáhnuté ručně s konzistentním začleněním, než přejdete k postupům utahování momentem.

Vyhněte se pokušení okamžitě začít šrouby dotahovat po jejich ručním navinutí. Všechny spojovací prvky musí být nejprve na svém místě, aby bylo zajištěno rovnoměrné rozložení zatížení při aplikaci krouticího momentu. Zahájení utahovacího postupu s chybějícími šrouby vytváří nerovnoměrné sevření, které je později obtížné napravit.

Křížně zaříznuté závity představují běžnou chybu při montáži, která poškozuje součásti. Pokud jakýkoli spojovací prvek vyžaduje použití síly při otáčení během ruční instalace, okamžitě zastavte. Vyšroubujte šroub, zkontrolujte závity na spojovacím prvku i na nádobě a odstraňte veškerý nečistoty nebo poškození, než pokračujete. Násilné zašroubování křížně zaříznutých součástí ničí přijímací závity a vytváří bezpečnostní rizika.

Poté, co jsou všechny součásti montovány a spojovací prvky jsou dotaženy ručně, jste připraveni na klíčovou sekvenci utahování, která z volných dílů vytvoří jednotný, závodně připravený kolo. Správné vzory a specifikace utahování zajišťují, že vaše sestava zvládne vše od každodenních cest až po agresivní závodní použití.

Utahovací momenty a správné sekvence utahování

Vaše komponenty jsou sestaveny a každý šroub je utažen ručně. Nyní následuje krok, který odděluje spolehlivá kola od potenciálních poruch: přesné utažení krouticím momentem ve správném pořadí. Představte si tento proces jako ladění bubnového plátna. Utáhnete-li jednu stranu úplně dříve, než se dostanete k opačné, skončíte s nerovnoměrným napětím, které způsobí problémy. Stejný princip platí i u sestavy třídílných kovaných kol, kde nesprávné utažení může vést od obtěžujících úniků vzduchu až po katastrofální strukturální selhání.

Na rozdíl od dvoudílných nebo dvoudílných kovaných kol s jednodušší konstrukcí vyžadují třídílné sestavy pečlivou pozornost na postup utahování. Každý obvodový šroub nese odpovědnost za upínací sílu a rovnoměrné rozložení lze dosáhnout jen systematickým postupem, nikoli náhodným utahováním.

Specifikace krouticího momentu pro bezpečnost obvodových šroubů

Správné hodnoty utahovacího momentu závisí na konkrétní velikosti šroubu, materiálu a stoupání závitu. Nedostatečný utahovací moment ponechá spojovací prvky uvolněné, což umožňuje součástem posouvat se za zatížení a vytvářet netěsnosti. Nadměrný utahovací moment protahuje šrouby přes jejich elastickou mez, vytrhává závity nebo praská materiál náboje kolem děr pro šrouby. Ani jeden z extrémů nemá dobrý konec.

Vztah mezi utahovacím momentem a přítlakem není jednoduchý. Tření závitu, materiál podložky a přítomnost maziva ovlivňují, kolik rotační síly se přemění na skutečné napnutí šroubu. Použití tukového prostředku proti zasekávání například snižuje tření a zvyšuje přítlak při stejných hodnotách utahovacího momentu. Vždy dodržujte specifikace výrobce, které berou v úvahu vámi používané konkrétní komponenty a metodu přípravy.

Velikost šroubu	Nerezová ocel (suchá)	Nerezová ocel (mazaná)	Titan (suchý)	Titan (proti zasekávání)
M6 x 1,0	6–7 Nm	5–6 Nm	7–8 Nm	6–7 Nm
M7 x 1,0	9–11 Nm	8–9 Nm	11–13 Nm	9–11 Nm
M8 x 1.25	14–16 Nm	12–14 Nm	16–18 Nm	14–16 Nm

Tyto specifikace představují obecné pokyny pro kvalitní komponenty splňující průmyslové normy pevnosti. Výrobce vašich kol může uvádět odlišné hodnoty v závislosti na konkrétním návrhu a provedených testech. Pokud si nejste jisti, obraťte se přímo na výrobce místo odhadování. Důsledky nesprávného utažení jsou mnohem vážnější než jakékoli nepohodlí spojené s ověřením správné hodnoty.

Kalibrované nástroje jsou klíčové pro přesné dosažení požadovaného krouticího momentu. Ten starý klikací klíč, který máte roky ve svém garáži? Pravděpodobně ukazuje hodnoty o 10 % až 30 % odlišné od skutečných. Profesionální montéři kol používají točivé klíče kalibrované jednou ročně nebo častěji. Pro domácí montéry je investice do kvalitního klíče s pákovým ukazatelem nebo digitálního točivého klíče velmi výhodná z hlediska přesnosti montáže. Metoda umístění kol v pozici 9 a 3 hodiny, kterou někteří montéři používají jako vizuální orientaci, je vhodná pro sled utahování, nikdy však nenahrazuje skutečné měření krouticího momentu.

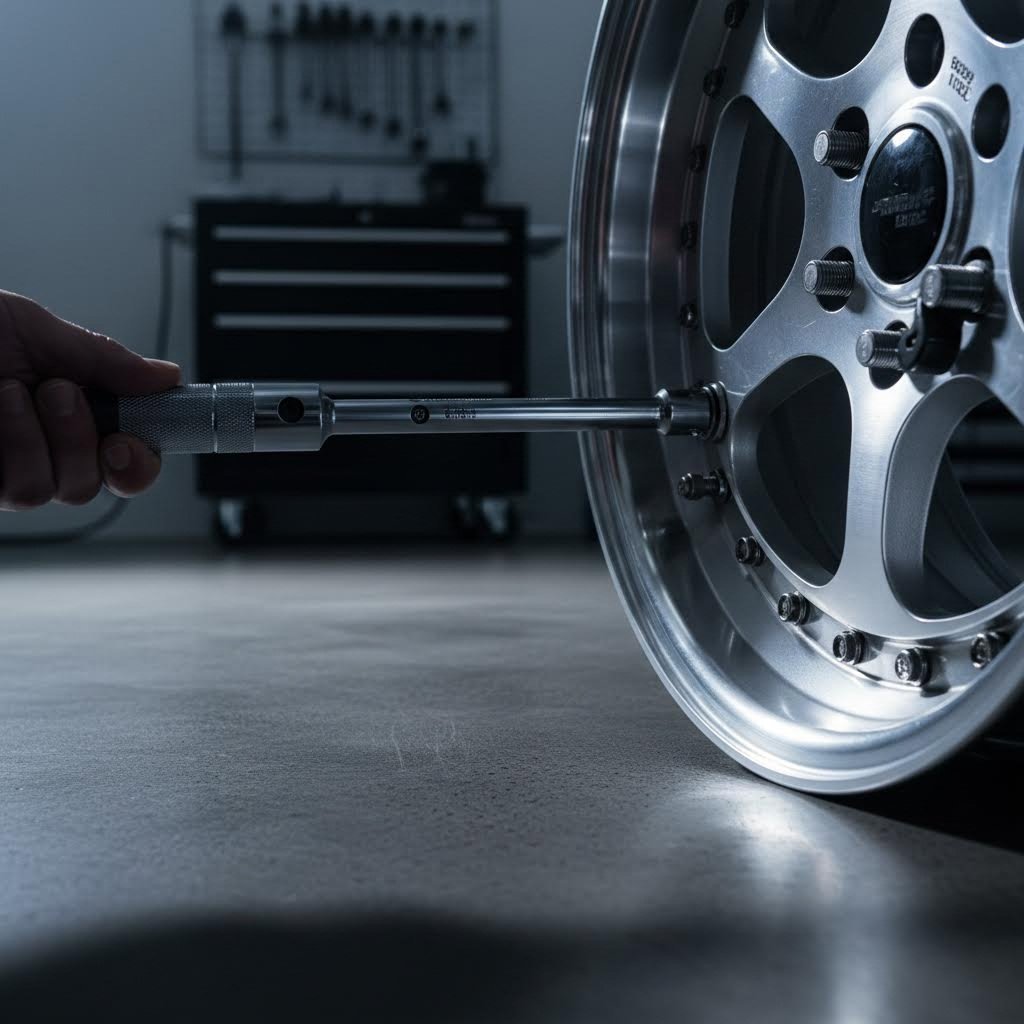

Sekvenční postupy utahování pro rovnoměrné rozložení zatížení

Představte si, že utáhnete všechny šrouby na jedné straně kola, než se pustíte do protilehlé strany. Součásti by se pak nepřimkly rovnoměrně a vytvořila by se klínovitá mezera, kterou žádné další utažení už nenapraví. Hvězdicové uspořádání tento problém řeší střídáním pozic utahování napříč průměrem kola.

U kol s 30 obvodovými šrouby je vzor složitější než u běžných matice. Začněte u libovolného šroubu a označte jej jako pozici jedna. Přesuňte se přímo napříč průměrem na pozici dva. Poté otočte přibližně o 72 stupňů (jednu pětinu obvodu) a označte následující šroub jako pozici tři. Pokračujte ve střídání napříč a otáčení, dokud nebudou utaženy všechny spojovací prvky.

Vícestupňová aplikace krouticího momentu dále zajišťuje rovnoměrné sevření. Místo aby byl každý šroub hned napoprvé utažen na konečnou hodnotu, použijte postupný přístup:

• Stupeň jeden (50 % cílové hodnoty): Přibližně polovinu konečné hodnoty krouticího momentu aplikujte na všechny šrouby podle hvězdicového vzoru. Tím se díly rovnoměrně přitlačí k sobě, aniž by vznikaly místa s vysokým napětím.
• Stupeň dva (75 % cíle): Opakujte celý vzor s třemi čtvrtinami konečného krouticího momentu. Díly by nyní měly být dokonale přiléhající bez viditelných mezer po obvodu.
• Stupeň tři (100 % cíle): Dokončete vzor s plným stanoveným krouticím momentem. Každý záklik na klíči by měl nastat téměř ve stejné poloze klíče, což indikuje rovnoměrné sevření.
• Kontrolní průchod: Po dokončení stupně tři se vraťte na pozici jedna a ověřte, že každý šroub stále splňuje specifikaci. Usazení mezi šrouby někdy snižuje tah na dříve utažených spojích.

Ověřovací průchod odhaluje běžný problém, kdy dříve utažené šrouby ztrácejí napětí, protože následné šrouby stahují součásti dohromady jinak. Pokud se některý šroub výrazně pohne před tím, než zaklapne na cílový točivý moment, proveďte celý utahovací vzor znovu podle konečné specifikace. Správně dosedlé sestavy vykazují minimální pohyb během ověřování.

Následky nesprávného použití točivého momentu

Porozumění tomu, co může selhat, zdůrazňuje, proč je přesnost důležitá. Sestavy utažené nedostatečným točivým momentem postupně vykazují problémy, což je činí zvláště nebezpečnými. Počáteční příznaky zahrnují pomalé úniky vzduchu, které vyžadují časté dopouštění pneumatik. Pokud k tomu nedojde, uvolněné spojky umožňují mikropohyby mezi součástmi, které opotřebovávají těsnicí plochy a protahují díry pro šrouby.

V nejhorším případě se jedná o selhání vyčerpání šroubu. U volných spojovacích prvků dochází k cyklickému zatížení, protože rotace kola střídavě zatěžuje a vykládá každý šroub. Tato hromadění únavy nakonec způsobuje zlomeniny, což může vést k úplnému oddělení kola. Moderní koly s třemi koly a kolové ráfky s třemi koly efektivně rozdělují zatížení, ale pouze tehdy, když jsou správně sestaveny.

Přesná točivá soustava vytváří různé způsoby selhání. Vzdálené šrouby ztrácejí svou pevnost v průběhu času, když se materiál uvolní ze stavu nadměrného napětí. Odstraňování nití nastává, když napětí šroubu překračuje pevnost střihového materiálu, což trvale ničí přijímající nitě. Roztrhlé sudy představují nejzávažnější následek, který vyžaduje úplnou výměnu komponent.

Když máte pochybnosti, přitáhněte to. Vyplňte další ověřovací průchod, místo abyste se divili, zda jste dosáhli správné specifikace.

Tepelné cykly během provozu vozidla přinášejí další aspekty. Hliník se při zahřívání roztahuje více než ocelové spojovací prvky, což může vést k uvolnění sestavy. Kvalitní konstrukce tento jev zohledňují použitím mírně vyšších hodnot utahovacího momentu nebo aplikací zajišťovacích hmot určených pro použití na hliníku. Po prvním tepelném cyklu, obvykle po počáteční jízdě 50–100 mil, přetáhněte spoje znovu.

Když máte sestavu správně utaženou a ověřenou, vytvořili jste mechanicky pevné kolo, které je připraveno k montáži pneumatiky. I tak však i pečliví montéři občas během nebo po sestavení narazí na problémy. Pochopení běžných potíží a jejich řešení vám pomůže připravit se na odstraňování případných závad.

Řešení běžných problémů při sestavování a nesedících dílů

Takže jste pečlivě postupovali podle všech kroků, utáhli všechny šrouby na předepsaný krouticí moment a namontovali pneumatiky. Pak si však všimnete, že tlak klesá během noci. Nebo se kolo otřásá, i když je dokonale vyvážené. Frustrující? Absolutně. Tyto problémy však mají identifikovatelné příčiny a ve většině případů i jednoduchá řešení.

I zkušení montéři občas narazí na problémy při montáži třídílných kol. Modulární konstrukce, která tyto kola činí tak univerzálními, zároveň zvyšuje počet potenciálních míst poruch ve srovnání s jednodílnými koly. Porozumění tomu, jak diagnostikovat a odstraňovat běžné problémy, ušetří čas, peníze a zabrání zbytečné výměně komponent.

Diagnostika a odstraňování netěsností

Netěsnosti jsou nejčastější stížností po montáži 3dílných kol. Podle výzkumu pneumatického průmyslu , zatímco pneumatiky přirozeně každý měsíc ztrácejí 1–3 PSI tlaku v důsledku difuze, rychlejší pokles tlaku signalizuje skutečnou netěsnost, která vyžaduje opravu. U třídílných kol vytváří více těsnicích ploch další možnosti úniku vzduchu.

Diagnostiku zahajte metodou mýdlové vody. Smíchejte tekuté mydlo s vodou a naneste ho hojně na obvod šroubové linky, spoj kotouče s pláštěm a okolí ventilku. Nafoukněte pneumatiku a pozorně sledujte vznik pěny. I malé netěsnosti během několika sekund způsobí viditelné bublinky. Tato jednoduchá metoda přesně určí místo úniku bez nutnosti použití specializovaného vybavení.

Většina úniků vzduchu u třídílných kol je způsobena poruchou obvodového těsnění. O-kroužek nebo těsnicí hmota mezi jednotlivými díly se s časem opotřebovává, zejména při vystavení extrémním teplotám během dynamické jízdy. Pokud se objeví bublinky podél kruhu šroubů, došlo k degradaci těsnění. Řešením je demontáž, výměna těsnění a znovusestavení podle správného postupu.

Poškozené ventily tvoří další běžný zdroj úniku. Silniční chemikálie a nečistoty poškozují komponenty ventilu rychleji, než mnoho výrobců očekává. Pokud se v oblasti ventilu objeví bubliny, nejprve zkuste vyměnit jádro ventilu pomocí odvíjecího nástroje. Tato rychlá oprava často problém vyřeší bez nutnosti úplné výměny přívodní hadičky.

• Příznak: Pomalá, stálá ztráta tlaku (5+ PSI týdně)
  Pravděpodobná příčina: Degradace těsnění po obvodu nebo nesprávná aplikace těsnicího prostředku
  Řešení: Rozmontujte, důkladně vyčistěte spojovací plochy, naneste čerstvý těsnicí prostředek, znovu smontujte s dodržením správného postupu utahování
• Příznak: Rychlá ztráta tlaku po montáži
  Pravděpodobná příčina: Přišlápnuté nebo zkroucené O-kroužkové těsnění, nečistoty uvízlé v těsnicí ploše
  Řešení: Okamžitá demontáž, kontrola O-kroužku na poškození, vyčištění všech ploch, opětovná instalace se silikonovým mazivem
• Příznak: Bubliny se objevují u přívodní hadičky
  Pravděpodobná příčina: Opotřebené jádro ventilu nebo poškozený základ hadičky
  Řešení: Nejprve vyměňte jádro ventilu; pokud únik přetrvává, vyměňte celou sestavu přívodní hadičky
• Příznak: Občasné ztráty tlaku při změnách teploty
  Pravděpodobná příčina: Mezní těsnění, které selže při tepelné roztažnosti/smrštění
  Řešení: Rozmontujte a naneste širší proužek těsnicího prostředku, zajistěte úplné pokrytí obvodu

Řešení problémů s přesazením a zarovnáním

Stížnosti na vibrace po montáži třídílných kol často vyplývají z problémů s přesazením, nikoli z vyvážení. Podle odborníků na náhradní kola stačí tloušťka vizitky mezi spojovanými plochami, aby došlo k patrným vibracím. Pochopení běžných chyb při přesazení vám pomůže tyto problémy identifikovat a opravit.

Znečištění povrchu náboje způsobuje problémy častěji, než si většina montérů uvědomuje. Hromadění povrchové rzi na náboji vozidla vytváří nerovný montážní povrch. Před instalací jakéhokoli kola důkladně očistěte čelovou plochu náboje drátěným kartáčem nebo brusným papírem. Přebryzg barvy z nedávné karosářské práce způsobuje podobné problémy, pokud byla kola namontována před úplným vytvrzením.

Překroucené obvodové šrouby způsobují vážné problémy. Pokud jste při montáži násilím zašroubovali šroub, který se netáhl hladce, pravděpodobně jste poškodili závity náboje. Příznaky zahrnují šrouby, které nelze dotáhnout na správný točivý moment, nebo mají „drátěný“ pocit během utahování. Mírné poškození závitů lze někdy napravit opatrným prochystáním závitníkem, ale v těžkých případech je nutná výměna náboje nebo profesionální oprava závitů.

Zdeformované součásti způsobené poškozením při přepravě nebo nesprávným skladováním vedou k odklonu, který nelze odstranit žádným vyvažováním. Umístěte sestavené kolo na vyvažovač a sledujte ručičkový indikátor při otáčení kola. Radiální odklon přesahující 0,76 mm nebo axiální odklon nad 1,02 mm indikuje deformaci součásti. Jednotlivé náboje lze zkontrolovat samostatně jejich upevněním na přesný mandr.

Problémy s centrickými kroužky ovlivňují mnoho instalací třídílných kol. Většina náhradních kol má větší středové díry než to určuje výrobce, a proto vyžadují hřídelové centrické kroužky, aby bylo zajištěno správné centrovaní. Chybějící nebo nesprávně dimenzované kroužky umožňují uchycení kola mírně mimo střed, což způsobuje vibrace při nízkých rychlostech, které se zhoršují při brzdění. Přesně změřte průměr náboje a ověřte správnost kroužků, než vyloučíte jiné příčiny.

Když je třeba hledat odbornou pomoc

Samostatná montáž funguje dobře pro mnoho montérů, ale určité situace vyžadují zásah odborníka. Vědomí, kdy vyhledat odbornou pomoc, předchází nákladným chybám a potenciálním bezpečnostním rizikům.

Poškozené závity náboje vyžadují specializované opravné vybavení, které většina nadšenců nemá. Závitové vsuvky, jako jsou Helicoily, mohou obnovit poškozené závity, ale jejich správná instalace vyžaduje přesné vrtání a řezání závitů. Nesprávně nainstalované vsuvky selžou pod zatížením a vytvoří nebezpečné podmínky. Odborné dílny pro opravu kol mají potřebné nářadí a zkušenosti pro spolehlivou obnovu závitů.

Poškozené komponenty patří jednoznačně do kategorie oprav pro odborníky. Svařování hliníku vyžaduje specializované techniky a vybavení, aby byla zachována konstrukční pevnost. Oblasti kolem svarů ovlivněné teplem mohou ve skutečnosti oslabit okolní materiál, pokud nejsou postupy přesně dodrženy. Jakékoli podezření na praskliny vyžaduje okamžitou profesionální kontrolu před dalším používáním.

Trvalé úniky po více pokusech o znovusestavení naznačují základní problémy, které nemusíte být vybaveni k jejich identifikaci. Odborné dílny mohou provádět tlakové zkoušky sestav, přesně kontrolovat těsnicí plochy pomocí přesných přístrojů a identifikovat výrobní vady neviditelné pouhým okem. Náklady na profesionální diagnostiku často vyjdou levněji než opakované pokusy o opravu za použití náhradních těsnění a dílů.

Když je na stole bezpečnost, profesionální ověření poskytuje klid duše, který žádný YouTube tutoriál nemůže nahradit.

Porozumění těmto běžným problémům a jejich řešením proměňuje frustrující záležitosti v zvládnutelné výzvy. Většina potíží při montáži vyplývá z chyb, kterým lze zabránit: kontaminované povrchy, spěchání s postupy nebo nesprávný výběr komponent. Vyhrazení času na správnou diagnostiku před provedením oprav zabraňuje zhoršení problémů metodou pokusů a omylů. S dovednostmi v odstraňování závad ve svém arzenálu budete připraveni udržovat svou investici po mnoho let spolehlivého provozu.

Údržba a dlouhodobá péče o sestavená kola

Sestava vašich třídílných kovaných kol je kompletní a funguje výborně. Ale zde je to, co mnozí nadšenci zjišťují příliš pozdě: tyto přesné komponenty vyžadují průběžnou péči, aby si udržely svůj výkon i vzhled. Na rozdíl od monoblokových alternativ vyžaduje modulární konstrukce občasné prohlídky a někdy i demontáž. Dobrá zpráva? Stejná modularita, která vyžaduje údržbu, zajišťuje, že dlouhodobé vlastnictví je výrazně praktičtější.

Ať už jste zakoupili třídílná kola od prémiového výrobce, nebo jste sestavili vlastní sadu sami, pochopení požadavků na údržbu chrání vaši investici po mnoho let dopředu. Nejlepší značky třídílných kol navrhují své výrobky tak, aby byly servisovatelné, ale i prémiové komponenty potřebují správnou péči.

Pravidelné prohlídky a plány údržby

Jak často byste měli kontrolovat svá kola? U vozidel provozovaných na silnicích dostačuje důkladná vizuální kontrola každých 3 000 mil, která odhalí vznikající problémy dříve, než se stanou vážnými. Závodní nadšenci by měli provádět kontrolu před a po každém závodě, protože agresivní styl jízdy urychluje opotřebení těsnění a komponentů.

Během kontrol hledejte rané varovné signály, které indikují potřebu údržby. Zkontrolujte okolí šroubové linky na obvodu kola, zda nedošlo k poškození nebo změně barvy těsnicího materiálu. Zkoumejte hlavy jednotlivých šroubů na uvolnění, korozi nebo poškození. Pomalu otáčejte každým kolem a sledujte, zda nedochází k běhové vůli, která může naznačovat vznikající problémy s geometrií.

Na rozdíl od dvoudílných nebo dvoudílných kol s menším počtem těsnicích ploch vyžadují vaše třídílná kola pozornost na několika spojovacích místech. Spojení mezi diskem a pláštěm i spojení mezi plášti představují potenciální místa poruch. Včasné zjištění drobného poškození těsnění zabraňuje pomalým únikům, které se postupně zhoršují.

• Týdně: Sledujte tlak v pneumatikách na neobvyklé ztráty; po kontaktu s obrubníkem zkontrolujte viditelné poškození
• Měsíčně: Důkladně vyčistěte povrchy kol; zkontrolujte hlavy šroubů na příznaky koroze nebo uvolnění
• Kvartálně: Proveďte mýdlovou vodou kontrolu v místech těsnicích ploch, abyste zjistili vznikající úniky
• Ročně: Ověřte točivý moment perimetrických šroubů kalibrovaným klíčem; vizuálně zkontrolujte stav těsnění
• Každé 3–5 roky: Zvažte kompletní demontáž pro výměnu těsnění a kontrolu komponent
• Po závodních akcích: Kompletní vizuální kontrola; opětovná kontrola kritických točivých momentů

Kdy provést demontáž pro výměnu těsnění

Těsnění nevydrží navždy, bez ohledu na kvalitu. Expozice vlivům prostředí, tepelné cykly a kontakt s chemikáliemi postupně degradují těsnicí materiály. Požnání, kdy je výměna nezbytná, zabrání frustrujícímu hledání netěsností.

Stálé pomalé úniky, které nereagují na znovutěsnění, signalizují poruchu těsnění. Podle Dokumentace k přestavbě StanceWorks je rozhodující důkladné odstranění starého těsnicího materiálu před nanášením nového: „Nesmí zůstat ŽÁDNÝ zbytek těsnicího materiálu, pokud chcete, aby se nový materiál mohl spojit s ráfkem a okrajem.“ Nanášení čerstvého těsnicího materiálu na degradovanou vrstvu jednoduše nefunguje.

Projekty obnovy povrchu vyžadují kompletní demontáž bez ohledu na stav těsnění. Nátěr práškovým lakem, leštění nebo přelakování jednotlivých dílů vyžaduje rozdělení všeho a výměnu těsnění při opětovné montáži. Mnoho majitelů kombinuje estetickou obnovu s preventivní výměnou těsnění, čímž zároveň vyřeší oba aspekty.

Modulární výhoda se projeví během těchto údržbářských zásahů. Poškodili jste okraj při kontaktu s obrubou? Vyměňte pouze tento díl namísto celého kola. Chcete změnit šířku kola pro jinou velikost pneumatik? Vyměňte pouze pláště, aniž byste museli dotknout středového disku. Tato flexibilita činí vlastnictví třídílných kol ekonomicky rozumné v průběhu času, i přes občasné požadavky na údržbu.

Správné uskladnění a uchování komponent

Správné uskladnění demontovaných komponent zachovává těsnicí plochy a brání korozi. Pokud měníte mezi letními a zimními sadami kol, správné uskladnění výrazně prodlužuje životnost komponent.

Uchovávejte demontované díly vždy, když je to možné, ve vyhřívaném a klimatizovaném prostředí. Extrémní teploty a vlhkost urychlují oxidaci hliníkových povrchů. Zabalte těsnicí plochy do čistého, nevlákenného hadříku, abyste zabránili hromadění nečistot, které komplikují znovusestavení.

Těsnění typu O-kroužek odstraněná během demontáže zřídka přežijí reinstalaci bez poškození. Počítejte s náhradními těsněními pokaždé, když plánujete demontáž, a zacházejte s nimi jako s spotřebními materiálem, nikoli jako s opakovaně použitelnými součástmi. Uchovávejte náhradní těsnění ve uzavřených sáčcích mimo dosah UV záření, které dlouhodobě degraduje gumové směsi.

Stejná modularita, která vyžaduje úsilí při údržbě, nakonec ušetří peníze díky opravám na úrovni jednotlivých součástí namísto úplné výměny kola.

Při dodržování vhodných zvyků údržby poskytují vaše třídílná kola léta spolehlivého provozu, zatímco zůstávají přizpůsobitelná a opravitelná. Tato dlouhodobá opravitelnost odlišuje modulární konstrukci od alternativ, které po poškození ztrácejí užitečnost. Porozumění, jak se váš typ kola porovnává s ostatními konstrukčními metodami, vám umožní plně ocenit tyto výhody vlastnictví.

Porovnání třídílných kol s monoblokovými a dvoudílnými konstrukcemi

Nyní, když víte, jak sestavit, udržovat a řešit problémy s vašimi modulárními koly, vzniká přirozená otázka: kdy se třídílná konstrukce skutečně vyplatí ve srovnání s jednoduššími alternativami? Odpověď zcela závisí na vašich prioritách, stylu jízdy a cílech dlouhodobého vlastnictví.

Každý typ konstrukce kola plní odlišné účely. Monobloková kola dominují v sériových aplikacích z dobrého důvodu, zatímco dvoudílná kola zaujímají střední pozici, která oslovuje určité stavitele. Porozumění těmto kompromisům vám pomůže ocenit, proč jste si vybrali modulární konstrukci a zda zůstává správnou volbou pro budoucí stavby.

Komparace modulární a monoblokové konstrukce

Monobloková kola představují nejjednodušší návrh kola: jeden odlitek nebo tvářený díl, který spojuje límec, středu a montážní plochu do jednoho celku. Podle Technické analýzy Apex Wheels , určité typy monoblokových kol, zejména ty vyrobené metodou tváření, "mohou nabídnout neporazitelnou rovnováhu mezi pevností, tuhostí a úsporou hmotnosti." To je činí vynikající volbou pro konkrétní aplikace.

Monobloková kola AMG a další výkonné OEM aplikace dávají této konstrukci přednost, protože zcela eliminuje těsnicí plochy. Žádná těsnění znamenají žádné riziko netěsnosti. Zjednodušený design také snižuje nároky na údržbu prakticky na nulu, stačí běžné čištění. Pro řidiče, kteří chtějí spolehlivý výkon bez nutnosti pravidelných kontrol, monoblok konstrukce nabízí klid a jistotu.

Monoblokové konstrukce však obětují flexibilitu ve prospěch jednoduchosti. Vaše možnosti šířky a offsetu jsou omezeny na to, co výrobce nabízí. Potřebujete o půl palec větší šířku vzadu? Budete potřebovat zcela jiná kola. Poškodíte-li válec? Celé kolo musí být nahrazeno, což často stojí mnohem více než oprava jednotlivé modulární součásti.

Porovnání hmotnosti je složitější, než by to marketingové materiály naznačovaly. Zatímco jednodílné kované kola často dosahují výrazné úspory hmotnosti díky optimalizovanému zpevnění ráfku, které není možné u konstrukce se stočeným diskem, mnohé třídílné sestavy používají pokročilé materiály, které tento rozdíl eliminují. Některé exotické verze dokonce zahrnují prvky z uhlíkových vláken pro středové víčka nebo dekorativní díly, i když hliník zůstává stavebním standardem.

Dvoudílná konstrukce: kompromisní řešení

Dvoudílná kola představují kompromis mezi modulární flexibilitou a jednoduchostí jednodílných konstrukcí. Tyto návrhy spojují středovou část s jedním ráfkem, obvykle svařováním nebo šrouby. Výsledkem je vyšší míra personalizace ve srovnání s jednodílnými variantami, přičemž zachovávají menší počet těsnicích ploch než třídílné konstrukce.

Svařovaná dvoudílná kola umožňují dobrou možnost přizpůsobení během objednávání, ale po sestavení ztrácejí výhody opravitelnosti. Jakmile jsou kola svařena, oddělení jednotlivých částí pro samostatnou výměnu není praktické. Šroubovaná dvoudílná provedení si zachovávají určitou úroveň opravitelnosti, ale vyžadují stejné úvahy ohledně údržby jako třídílná kola, avšak s menším výběrem možností montáže.

Podle srovnání od Vivid Racing dvoudílná kola „lze přizpůsobit; jsou vyrobena podle stanovené sady rozměrů (různý offset/odstup)“, přičemž mají tendenci být „o něco těžší ve srovnání s jednodílným kolem.“ Tato hmotnostní nevýhoda vyplývá z přírub pro sestavení a spojovacích prvků, které u monoblokových konstrukcí odpadají.

Výhoda opravitelnosti u dvoudílné konstrukce velmi závisí na způsobu výroby. Svařované sestavy se po výrobě prakticky stávají jednodílnými koly, zatímco šroubované konstrukce nabízejí omezenou údržbovost. Žádná z nich však nenabízí takovou flexibilitu oprav na úrovni jednotlivých komponent, jakou poskytuje třídílná konstrukce.

Výběr správného typu kola pro vaše použití

Ideální konstrukce kola pro vás závisí na tom, jak budete vozidlo skutečně používat. Nadšenci pro závodní dráhu nejvíce profitují z modularity třídílných kol, protože závodní týmy oceňují možnost vyměnit poškozené náboje přímo na místě, aniž by museli vyřadit drahé středové části. Právě tato praktická úvaha vysvětluje, proč si vážné motorsportové programy upřednostňují modulární konstrukce navzdory jejich složitosti.

U silničních vozidel přicházejí v úvahu jiné aspekty. Pokud preferujete nízkou údržbu a předvídatelný výkon, monobloková kola úplně eliminují potřebu kontroly těsnění a obavy z netěsností. Řidiči, kteří zřídka čelí problémům s přesným dosednutím nebo poškozením, mohou považovat jednoduchost za dostatečnou kompenzaci omezených možností personalizace.

U speciálních vozidel s extrémními parametry montáže jsou téměř nezbytná třídílná kola. Přesné dosažení šířky a páky kola pro natažené pneumatiky nebo extrémní nastavení klece vyžaduje pružnost, kterou poskytují pouze modulární konstrukce. Výměna hloubky pláště bez nutnosti výměny středu umožňuje ekonomicky proveditelné doladění ideálního dosednutí.

Někteří stavitelé oceňují estetické prvky z uhlíkových vláken, které doplňují lehkou konstrukci. I když jsou skutečná automobilová kola z uhlíkových vláken stále exotická a drahá, dekorativní prvky a vizuální detaily z uhlíkových vláken dobře ladí s leštěnými hliníkovými částmi pláště u vysoce kvalitních třídílných kol.

Faktor	3dílná kola	dvoudílná kola	Jednodílná kola
Flexibilnost přizpůsobení	Vynikající – šířka a offset se nastavují výběrem náboje	Dobrý – stanoven při objednávce, po omezení	Omezený – možnosti určuje výrobce
Hmotnost	Střední – hardware přidává hmotnost; otočné náboje omezují optimalizaci	Střední až těžký – spojovací příruby přidávají hmotnost	Nejlepší potenciál – možná optimalizace geometrie náboje
Opravitelnost	Vynikající – jednotlivé součásti lze vyměnit	Omezený – svařované typy nejsou opravitelné	Špatný – poškození obvykle vyžaduje úplnou výměnu
Požadavky na údržbu	Nejvyšší – vyžaduje pravidelnou kontrolu těsnění a utahovacího momentu	Střední - u šroubovaných typů je nutná kontrola	Minimální - žádné těsnicí plochy k údržbě
Zvažování nákladů	Nejvyšší počáteční - nižší náklady na opravy v dlouhodobém horizontu	Střední počáteční - liší se podle konstrukce	Nejnižší počáteční - nejvyšší náklady na výměnu, pokud jsou poškozeny
Potenciál úniku vzduchu	Vyšší - více těsnicích ploch	Střední - jediné těsnicí rozhraní	Žádný - žádné spoje montáže

Složitost montáže vlastní třídílné konstrukci se vyplatí, vezmeme-li v úvahu ekonomiku dlouhodobého vlastnictví. Ten poškozený okraj? Vyměňte pouze střechu za zlomek ceny celého kola. Chcete příští sezónu širší zadní kola? Vyměňte hlubší střechy, aniž byste museli nahrazovat středové kotouče. Tato flexibilita mění kola z jednorázových položek na opravitelné dlouhodobé investice.

Výkonové aspekty sa týkají více než jen hmotnosti. Jednokusové kované ráfky mohou obsahovat vyztuženou geometrii, kterou nesrovnatelné třídílkové ráfky s otočnými diskami nemohou dosáhnout. Praktický rozdíl však záleží především na úrovni profesionálních závodů, kde každý gram počítá. U silničního provozu a amatérských závodních akcí se ráfky jen zřídka zatěžují na meze, kdy by tento rozdíl měl význam.

Vyberte si konstrukci ráfků podle toho, jak je skutečně budete používat, nikoli podle teoretických výhod výkonu, které nikdy nevyužijete.

Pochopení těchto kompromisů vysvětluje, proč si vážení nadšenci často mají více typů ráfků pro různé účely. Lehké jednokusové ráfky pro závodní dny, kde záleží na jednoduché údržbě, a nastavitelné třídílkové sady pro výstavní vozy, kde ideální pasform opravňuje dodatečnou péči. Konkrétní situace určuje, které kompromisy dávají smysl.

Když máte jasný přehled o tom, jak se vaše modulární kola porovnávají s alternativami, lépe vědíte, jak dělat informovaná rozhodnutí ohledně budoucích sestav a stávajících priorit údržby. Posledním faktorem je zajištění kvalitních komponent, pokud opravy nebo nové sestavy vyžadují dodatečné díly.

Zajištění kvalitních komponent a ověřených výrobních partnerů

Ovládáte proces montáže, rozumíte požadavkům na údržbu a víte, jak řešit běžné problémy. Ale tady je otázka, která nakonec určuje úspěch vaší sestavy: kde získáte komponenty, které skutečně splňují standardy, které vaše přesná kola vyžadují? Rozdíl mezi dokonalou, závodnímu provozu připravenou sestavou a frustrujícím projektem plným problémů s přesným dosedáním často spočívá ve výběru dodavatele.

Ať už vyrábíte kované hvězdicové ráfky na show auto, nebo hledáte dostupné kované kola pro závodění o víkendu, kvalita komponentů přímo ovlivňuje vše – od jednoduchosti montáže až po dlouhodobou spolehlivost. Podívejme se, co odděluje renomované výrobní partnery od dodavatelů šetřících na kvalitě.

Výběr kvalitních kovaných komponentů pro vaši stavbu

Ne všechno kované hliníkové slitiny jsou si rovny. Samotný proces kování se výrazně liší mezi jednotlivými výrobci, což ovlivňuje strukturu zrna, pevnostní vlastnosti a rozměrovou přesnost. Komponenty, které na papíře vypadají identicky, se mohou v reálném provozu chovat naprosto odlišně.

Zahajte své hodnocení prohlídkou materiálových certifikací. Kvalitní dodavatelé poskytují podrobnou dokumentaci uvádějící složení slitiny, specifikace tepelného zpracování a mechanické vlastnosti. Nejasná tvrzení o „vysokopevnostním hliníku“ bez podpůrných údajů by měla okamžitě vyvolat obavy. Uznávaní výrobci testují každou várku tepelného zpracování a zajišťují stopovost v celém výrobním procesu.

Kvalita povrchové úpravy ukazuje přesnost výroby. Zkontrolujte obráběné povrchy na stopy nástroje, odchylky od souososti a drsnost povrchu. Těsnicí povrchy si zasluhují zvláštní pozornost, protože i nepatrné vady mohou způsobit netěsnosti. Součásti s konzistentním, profesionálním povrchem pocházejí obvykle od dodavatelů, kteří investují do kvalitního nástrojí a kontroly kvality.

Uhlíkové prvky na ráfky a uhlíkové prvky kol se staly populárními doplňky u vysoce kvalitních konstrukcí. I když tyto materiály nabízejí výrazný estetický dojem a úsporu hmotnosti u nestrukturních komponent, ověřte, zda uhlíkové prvky automobilových kol splňují příslušné kvalitativní normy. Odborné znalosti potřebné pro spolehlivé uhlíkové komponenty se výrazně liší od tváření hliníku.

Rozměrová přesnost je rozhodující pro úspěšné sestavení. Požádejte o specifikace tolerance před objednáním a po obdržení ověřte, že komponenty odpovídají uvedeným rozměrům. Průměry nádob, poloha šroubovacích otvorů a rovinnost těsnicích ploch ovlivňují váš proces sestavování. Dodavatelé, kteří jsou si jistí svou kontrolou kvality, obvykle garantují rozměrové specifikace, místo aby se skrývali za vágními tvrzeními o „průmyslovém standardu“.

Spolupráce s partnery specializovanými na přesnou výrobu

Při hodnocení potenciálních dodavatelů kování poskytují certifikace objektivní důkaz výrobních schopností. Podle odborníků na průmyslové certifikace , „ISO 9001 zajišťuje, že všechny fáze výroby, od návrhu po kontrolu, splňují vysoké standardy, čímž se snižuje počet vad a zajišťuje se spolehlivost produktů.“ Tato základní certifikace indikuje systematický systém řízení kvality ve všech výrobních operacích.

Pro automobilové aplikace má certifikace IATF 16949 zvláštní význam. Tento specifický standard kvality pro automobilový průmysl pokrývá celý výrobní proces s důrazem na neustálé zlepšování a prevenci vad. Dodavatelé držitelé certifikace IATF 16949 prokázali svou schopnost splňovat přísné požadavky hlavních výrobců automobilů, což se přímo promítá do spolehlivosti komponent pro vaše výrobky.

Kromě certifikací vyhodnoťte výrobní kapacity, které ovlivňují časový harmonogram vašeho projektu. Rychlé prototypování je neocenitelné při vývoji vlastních specifikací nebo testování montážní způsobilosti před zahájením sériové výroby. Někteří výrobci nabízejí dodací lhůtu prototypů již za 10 dní, čímž výrazně urychlují vývojové cykly ve srovnání s dodavateli, kteří vyžadují měsíce na zakázkovou výrobu.

Vlastní inženýrské kapacity ukazují schopnost výrobce podporovat složité projekty. Společnosti, které mají inženýrské týmy pro komponenty jako jsou nápravové ramena a hřídele, důkladně znají požadavky automobilového průmyslu na přesnost. Tato odbornost se přímo promítá do výroby komponentů kol, kde rozměrová přesnost a vlastnosti materiálu určují úspěch montáže.

Pro ty, kdo hledají certifikované partnery ve tváření, Shaoyi (Ningbo) Metal Technology je příkladem odborných znalostí v oblasti přesného horkého kování, které vyžadují nároční výrobci. Jejich certifikace podle IATF 16949 spolu s možnostmi rychlého prototypování a vlastním inženýrským oddělením pokrývají celou škálu požadavků na výrobu kovaných dílů na míru. Strategická poloha nedaleko přístavu Ningbo umožňuje efektivní dodávky do celého světa a zkracuje dodací lhůty pro mezinárodní projekty.

Podle experti pro hodnocení lisovacích forem , kupující by měli posuzovat „metody a zařízení pro kontrolu“, protože přední dodavatelé „investují do pokročilých technologií kontroly, aby zajistili nejvyšší úroveň kvality a konzistence." Mezi ně patří souřadnicové měřicí stroje pro ověření rozměrů a nedestruktivní zkoušení pro detekci vnitřních vad.

Klíčové faktory pro hodnocení dodavatelů kování

Systematické hodnocení potenciálních dodavatelů předchází nákladným chybám a zajišťuje, že vaše komponenty splní požadavky projektu. Při výběru výrobních partnerů vezměte v úvahu tyto kritické faktory:

• Certifikační normy: Ověřte ISO 9001 jako základní standard; upřednostněte IATF 16949 pro automobilové aplikace; potvrďte, že certifikace zůstávají aktuální ověřením u vydávajícího orgánu
• Rychlost prototypování: Vyhodnoťte dodací lhůty pro vlastní specifikace; rychlejší prototypování umožňuje iterativní vývoj; potvrďte, zda nabízené termíny zahrnují inženýrskou kontrolu
• Procesy kontroly kvality: Vyžádejte si dokumentaci postupů při inspekci; ověřte kalibraci měřicích zařízení pro kontrolu rozměrů; pochopte kritéria odmítnutí a politiky opracování
• Možnosti mezinárodního přepravy: Posuďte logistickou infrastrukturu pro mezinárodní dodávky; vyhodnoťte blízkost přístavů pro efektivní export; potvrďte zkušenosti s požadavky na celní dokumentaci
• Sledovatelnost materiálu: Ověřte sledování šarší tepla během výroby; potvrďte dostupnost certifikací materiálů; pochopte postupy získávání a ověřování slitin
• Technická podpora: Vyhodnoťte dostupnost inženýrské konzultace; posuďte rychlost reakce na technické dotazy; potvrďte, že podpora pokračuje i po dodání

Stavitelé, kteří hledají kovaná kola značky bimmerworld nebo podobné vysoce kvalitní komponenty, si uvědomují, že pověst výrobce odráží celkovou úroveň kvality a výkonu. Uznávaní dodavatelé s ověřeným záznamem v náročných aplikacích motorsportů prokázali svou schopnost dodávat spolehlivé komponenty i za extrémních podmínek.

Cena samozřejmě ovlivňuje výběr dodavatele, ale nejnižší cena zřídka znamená nejlepší hodnotu. Komponenty, které vyžadují dodatečnou úpravu, způsobují zpoždění montáže nebo selhávají předčasně, vyjdou mnohem draže než počáteční úspory naznačují. Při porovnávání nabídek dodavatelů vyhodnoťte celkové náklady vlastnictví, včetně potenciálních reklamací na záruku, potřeby náhrad a zpoždění projektu.

Kvalita komunikace během procesu cenové nabídky předurčuje zkušenosti z následné spolupráce. Dodavatelé, kteří rychle reagují a poskytují podrobné technické informace, prokazují profesionalitu, kterou budete potřebovat po celou dobu realizace projektu. Vágní odpovědi, zmeškané termíny nebo neochota poskytovat dokumentaci naznačují provozní problémy, které by mohly váš výrobní proces zkomplikovat.

Dodavatel, kterého si vyberete, se stává vaším partnerem při každé sestavě, kterou dokončíte. Vyberte proto s rozmyslem.

Vaše investice do kvalitních komponent se vyplácí snadnější montáží, spolehlivým dlouhodobým výkonem a pocitem uspokojení z výroby kol, která splňují vaše přísné požadavky. Ať už nakupujete díly z uhlíkových vláken nebo základní komponenty ze žíhaného hliníku, zásady zůstávají stejné: ověřte si schopnosti dodavatele, vyžadujte dokumentaci a spolupracujte s výrobci, kteří sdílejí váš závazek excelenci.

S kvalitními součástmi po ruce a znalostmi získanými tímto průvodcem jste plně vybaveni k přeměně jednotlivých dílů na kola připravená pro trať, která budou výkonově působit stejně impresivně jako jejich vzhled. Proces montáže, který dříve působil zastrašujícím dojmem, nyní představuje dosažitelnou sadu dovedností, připravenou k použití ve vaší příští stavbě.

Často kladené otázky k montáži třídílných kovaných kol

1. Jak se montují třídílná kola?

Sestavení třídílných kol zahrnuje několik kritických kroků: Nejprve zkontrolujte všechny součásti na poškození a očistěte stykové plochy izopropylalkoholem. Namontujte těsnění O-kroužku se silikonovým mazivem, aby nedošlo k jejich zkroucení. Umístěte středovou desku lícovou stranou dolů, snižte vnější plášť při zarovnání šroubovacích otvorů a poté vložte vyrovnávací šrouby do opačných pozic. Otočte sestavu, namontujte vnitřní plášť a ručně zašroubujte všechny okrajové šrouby, než budete postupně utahovat krouticím momentem ve hvězdicovém vzoru (50 %, 75 % a poté 100 % cílového krouticího momentu). Nechte těsnicí prostředek vytvrdnout 24–48 hodin před montáží pneumatik.

2. Jaké jsou základní součásti potřebné k rekonstrukci třídílných kol?

Obnova třídílných kol vyžaduje tři hlavní konstrukční součásti (středovou disk, vnitřní plášť a vnější plášť) a také klíčové komponenty, jako jsou obvodové šrouby (M6, M7 nebo M8 v závislosti na konstrukci), kuželové podložky pro správné rozložení zatížení, těsnicí O-kroužky nebo těsnicí hmota, ventily pro vysoký tlak, a středové krytky. Budete také potřebovat kalibrovaný momentový klíč, závitové pasty, silikonový mazací prostředek a kvalitní těsnicí prostředek, například Felgendichtmittel. U titanových komponentů použijte speciální protizadírací prostředek pro titan, který zabrání zadrhnutí a zároveň umožní přesné dosažení požadovaného utahovacího momentu.

3. Jaké utahovací momenty bych měl použít u obvodových šroubů třídílných kol?

Krouticí moment se liší podle velikosti a materiálu šroubu. U šroubů M6: 6–7 Nm (nerez suchý) nebo 7–8 Nm (titan suchý). U šroubů M7: 9–11 Nm (nerez suchý) nebo 11–13 Nm (titan suchý). U šroubů M8: 14–16 Nm (nerez suchý) nebo 16–18 Nm (titan suchý). U mazaných spojů je zapotřebí snížit krouticí moment přibližně o 10–15 %. Vždy používejte kalibrovaný momentový klíč, utahujte ve hvězdicovém vzoru ve více fázích a u specifikací se řiďte pokyny výrobce kol, protože konstrukce se mohou lišit.

4. Jak opravím únik vzduchu na třídílných kolech?

Diagnostikujte úniky pomocí mýdlové vody nanášené kolem šroubové linky obvodu, spoje disku s pláštěm a ventilku. U poruch těsnění obvodu demontujte kolo, úplně odstraňte staré těsnivo, důkladně vyčistěte všechny spojované plochy a naneste nové těsnivo ve formě silné proužku po celém obvodu. U úniků u ventilku nejprve zkuste vyměnit jádro ventilku, než vyměníte celý ventil. Poškozené O-kroužky vyžadují demontaci, kontrolu poškození a opětovnou montáž s použitím silikonového mazadla. Před montáží pneumatiky umožněte těsnivu vytvrdnout po dobu 24 až 48 hodin.

5. Jaký je rozdíl mezi 3dílnými, 2dílnými a monoblokovými koly?

Třídílná kola nabízejí maximální možnosti přizpůsobení díky samostatně vyrobenému středovému dílu, vnitřnímu a vnějšímu plášti, které jsou spojeny obvodovými šrouby, což umožňuje úpravu šířky a vlečení a také opravy na úrovni jednotlivých komponent. Dvoudílná kola spojují středový díl s jedním pláštěm pomocí svařování nebo šroubů a nabízejí střední míru personalizace s menším počtem těsnicích ploch. Monobloková kola jsou vyrobena z jednoho kusu výkovku bez švů, což zajišťuje nejnižší nároky na údržbu a žádné riziko netěsnosti, ale nabízí omezené možnosti přizpůsobení a vyšší náklady na výměnu v případě poškození. Volte podle svých priorit: třídílná pro přizpůsobení a opravitelnost, monobloková pro jednoduchost a provoz bez nutnosti údržby.
