Шта заправо значе технике за поправку пилотирања

Када чујете "шиминг" у штампари, термин се лако користи. Неки људи мисле на прилагођавање преса за кочнице како би компензовали одвијање. Други значи поправљање издржених компоненти. То су фундаментално различите операције, а их збуњавање доводи до губљења времена и лоших резултата.

Шта значи "сјајање" када поправљаш коцку? То је метода за коригирање која се примењује директно на компоненте. Ти си постављање материјала прецизне дебљине испод или иза специфичних елемената алата за обнављање димензионалне тачности, компензацију знојања или исправку варијације висине између станица. Циљ је једноставан: да се изворац врати у производњу делова у складу са толеранцијом без потпуне реконструкције.

Шта заправо значи шиминг у поправци пилотирача

Замислите да сте управо поново смилили део за ударац или смрт. То је уклопило материјал, тако да је компонента сада мало нижа него што је била првобитно. Пространост тела између удара и штампе се променила. Без корекције, твоји делови изалазе погрешно. Шимминг прецизно враћа изгубљену висину.

Исти принцип важи и када се зношење акумулише током хиљада циклуса штампања. Седишта са штипањем развијају неравномерне површине. Прогресивне станице за излажење се одвијају једна од друге. Уместо да скидате скупе алате, ви се трудите да све вратите у стандард.

Зашто је разлика важна

Овде многи ресурси греше. Они спајају две потпуно одвојене операције:

Сметање кревета прилагођава машину како би компензовало одвијање под оптерећењем. Стрељање репарације самог алата да би се вратила димензионална тачност. Један поправити штампу, други поправити коцка.

Када се прескочи пресни кочница, то се супротставља "ефекту каноа" где се центар одвија више од краја под тонажем. То је компензација машине. Када шмингујете компоненту, решавате знојење, губитак решминга или производњу варијације у самој алати. Ако их збуните, проблеми ће вам бити на погрешном месту.

За раднике и техничаре, ова разлика обликује цео дијагностички приступ. Ако делови не раде добро, морате знати да ли проблем живи у машини или у штампи пре него што почнете да додајете шејм било где. Основни сценарија у којима се примењује трепање на нивоу црева укључују:

• Неравномерне површине седишта од зноја или оштећења
• Разлика у висини између станица прогресивне штампе која утичу на прогресију траке
• Компенсација висотине након регреинга како би се вратила првобитна висина затварања
• Корекција производних допуштања у новим или реконструисаним просекцијама

У овом водичу, фокусираћемо се посебно на трење на нивоу штампе. Научите како да дијагностикујете када је то прави пут поправке, прецизно измерите зношење, одаберете одговарајуће материјале за шминкање као што су оштрени челик или течни шминк једињења, и извршите процедуру правилно. Ово је садржај на нивоу практичара за људе који заправо раде на матрицама, а не преглед на високом нивоу за оперативне менаџере.

Како дијагностиковати да ли је шиминг прави репарација

Идентификовао си димензионални проблем са твојим коцком. Делови су ван спектра, или видите несагласне резултате преко станица. Пре него што се ухватите за шминк, морате одговорити на једно критично питање: је блистање заправо прави исправ да ли је то истина? Ако се пређемо на треперење без одговарајуће дијагнозе, често се маскирају дубљи проблеми или стварају нови.

Размисли о томе на овај начин. Шимпинг компензује разлике у висини, али не поправи оштећење структуре, не опоравља износене ивице или не исправља искривљене секције. Ако не бринете о проблему која захтева ремељење или замену, само одлагате неизбежно док у међувремену производите сумњиве делове.

Измерјање варијације висине штампе пре одлуке о шимингу

Први корак у било којој репарација матрице одлуку је квантификовање проблема. Не можете утврдити да ли је треперење прикладно док не знате тачно колико висине варијанце имате са и где се налази.

Радите кроз ове дијагностичке критеријуме у низу:

1. Измерени су разлози у висини штиљача у више тачака преко седишта штиљача користећи индикатор или височински габарит. Запишите максимално одступање од номиналне величине.
2. Проверите да ли варијација спада у опсег који ваш радњац може исправити за треперење. Ако губитак висине прелази ваш утврђени праг, само трепетање неће вратити исправно функционисање.
3. Проверите површину седишта за плоскост. Нагорња или оштећена површина седишта неће правилно подржавати шимпе и изазвати ће неравномерну расподелу оптерећења.
4. Одреди да ли је знојење локализовано на одређеним подручјима или распоређено по целој радној површини. Локализовано зношење често указује на другачији коренски узрок који се не може решити блискуњем.
5. Испитајте најсавременију геометрију. Ако су ивице оштре, пукљене или значајно издржене, део штампе треба оштрити или заменити без обзира на варијацију висине.
6. Проверите историју поправке коцке. Многе претходне интервенције у шијању могу указивати на кумулативно зношење које захтева поново шлијевање или замењу уместо тога.

Свака од ових контролних тачака води вас ка одговарајућој интервенцији. Прескочите један и ризикујете да изаберете погрешан пут поправке.

Дрво одлуке Шимминг против регримбинг против замене

Када сте сакупили мерења, мапирајте их према овом оквиру одлуке. Циљ је да се примећено стање уједначи са поправком која заправо решава проблем.

Када се коцка баца у смислу ваше одлуке о поправци, размотрите ове разгране:

• Ако је варијација висине у коригираном распону И седиште је равно И резање ивице су корисне, примјењиво је трепање.
• Ако је варијација висине у распону, али се режећи ивици показују знојење или оштећење, прво оштрите или поново мешајте, а затим се оштрите да бисте компензовали уклањен материјал.
• Ако варијација висине прелази просветљиви праг ваше продавнице, репресливање одељења штампања је обично бољи пут.
• Ако се на површини седишта на коцци види искривљење, дупљине или оштећење структуре, део вероватно треба заменити или регенерирати уместо да се сјаје.
• Ако приметите дубоке пукотине које се шире кроз тело штампе, потребно је заменити их јер поправке могу угрозити сигурно функционисање.

У следећој табели сузбирани су уобичајени услови и њихови препоручени путеви поправке за сценарије поправке штампања алата:

Појављено стање	Метода мерења	Препоручен пут поправке
Мали губитак висине у оквиру толерантног распона	Показатељ набора на више места за седиште	Сјајање
Губитак висине са тупим резаним ивицама	Метаморф и визуелна инспекција ивице	Прво премокри, а онда се промрли.
Диференција у висини која прелази праг продавнице	У поређењу са номиналним спецификацијама	Препречишћење или уношење замене
Неравномерна површина седишта или деформација	Проверка површинске плоче и филера	Замена или регенерација секције
Локализовано укопавање или шипирање на радној површини	Визуелна инспекција плус мерење дубине	Репарација заваривача или замена уставних уређаја
Дубоке пукотине у телу или сржи	Испитивање продирајућих боја или магнетних честица	Замена штампе
Кумулативна шим стака приближава се максимуму	Преглед записа о одржавању алата	Регрејнг до ресетовања исходног броја

Запазите да се блискуње појављује као препоручена стаза само када су испуњени одређени услови. То није универзално решење. Ефикасно поправљање и одржавање штампе захтева да се интервенција прилагоди стварном проблему, а не да се одбаци најбржа опција.

Ваша продавница треба да утврди одређене пражне вредности на основу дизајна штампе, толеранција делова и захтева за квалитетом. Оно што је прихватљиво за грубу операцију за чишћење се значајно разликује од прецизног прогресивног штампања који производи аутомобилске компоненте. Погледајте стандарде произвођача алата или радите са својим инжењерским тимом да бисте дефинисали ове границе.

Са установљеним дијагностичким оквиром, следећи корак је разумевање тачно како прецизно мерети зношење да бисте могли изабрати исправну дебелину шминке.

Измерено је да ли је то у складу са стандардима?

Утврдио си да је трепање прави пут за поправку. Сада долази критични корак који разликује успешну корекцију од игре у погођивање: тачно мерење. Свака микро прилагођавања коју правите са шимма зависи у потпуности од тога колико прецизно квантификујете знојење или варијацију висине коју коректујете. Ако погрешите у мерењу, и ваш избор шминка ће бити погрешан.

Звучи једноставно? У пракси, многи техничари прескачу кораке или користе пречице који угрожавају тачност. Резултат је да делови још увек не испуњавају спецификације, или још горе, да се штампа не испољава конзистентно током производње. Хајде да прођемо кроз методологију мерења која заправо функционише.

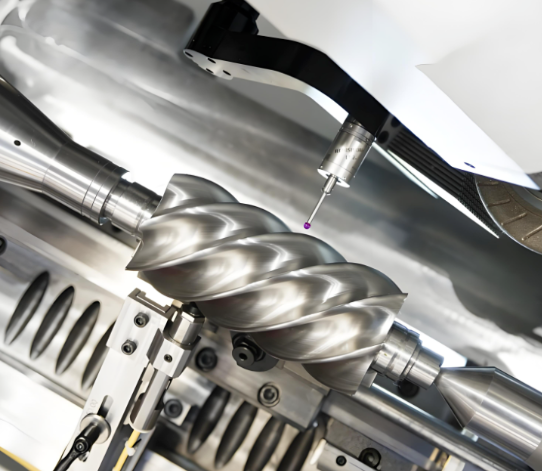

Коришћење сензора и индикатора за мерење знојања

Три примарна алата се баве мерењем знојања: мерилачи сензора, индикатори бројача и мерилачи висине. Свака служи одређеној сврси у току рада за одржавање алата.

Izvodni indikatori су ваш ход за мерење висине варијације преко седишта. Ови инструменти користе механизам глутача који преноси промене положаја игли на дипломираном лицем бројача. Када проверавате висину штампе, обично ћете монтирати индикатор на стадион или магнетну основу како би био стабилан током целог процеса мерења. Игла се креће у складу са варијацијама површине, што вам даје прецизна подаци о томе колико је седиште на коцци износило или се померало.

Сензорски мерилачи раде другачије. Ови танки метални лопатице познате дебљине омогућавају вам да директно проверите празнине између површина. Када провјеравате равнаст седишта или проверавате пролазни простор, постепено улазите дебљи леђа у јаз док не нађете једно које вам се чврсто уклапа. Ово вам говори тачну димензију празнине у тој тачки.

Високомери пружају апсолутна мерења са референтне површине. Овим ћете упоредити висине компоненти штампе са номиналним спецификацијама или измерити укупну висину секције штампе пре и после блискања.

Ево процедуре мерења коју треба да пратите за доследне и поуздане резултате:

1. Уредити се са стабљиком. Унесите све остатке, остатке мастила и металне честице. Било каква контаминација између мерачког инструмента и површине штампе ће искривити ваше мерења.
2. Поставити матрицу на површинску плочу или другу потврђену равану референтну површину. Ово успоставља вашу основу мерења.
3. Обезбедите свој височина или индикатор бројача на референтној површини. За индикаторе бројача, окренуте оквир како би ознака нуле била у складу са положајем игле.
4. Измерено у више тачака преко седишта. За једностепене штампе, обично је довољно најмање четири тачке (углове) плус центар. Прогресивни штампи захтевају мерења на свакој станици.
5. Свако читање систематски запишите. Запишите место и вредност сваке мерење тачке.
6. Разлика се израчунава упоређивањем читања са номиналним спецификацијама или међусобно. Разлика између највиших и најнижих читања указује на укупну варијацију преко површине.
7. Одредите потребну дебелину шмаса на основу мерења варијације и целеве корекције.

Израчунавање потребне дебљине рама из мерења варијације

Када запишете мерења, израчунавање дебљине шим постаје питање једноставне аритметике. Али метод израчунавања зависи од тога шта исправљате.

За равномерно губитак висине на целом седишту, дебелина вашој шим је једнака разлици између номиналне висине и измерена висине. Ако би ваш део би требало да буде висок 2.000 инча и да мери 1.995 инча, потребан вам је 0,005-инчни шим.

За неједнако знојење, израчунавање постаје више нијансирано. Морате одлучити да ли ћете се померити на највишу тачку, на најнижу тачку, или на просеку. У већини случајева, трепљење за обнављање номиналне висине на критичном радном подручју има највише смисла. Ово може значити прихватање мале варијације на некритичним локацијама.

Густина мјерења тачке је значајна када радите са прогресивним штампама у односу на једностепене штампе. Једностапан штампац може имати само пет мјерићих тачака за карактерисање стања седишта штампе. Прогресивни тркаљ са осам станица може захтевати 40 или више мерења да би се прецизно ухватио однос висине између свих станица. Зашто је то? Зато што трепетање једне станице утиче на то како трака напредује на суседним станицама. Пре него што поправиш нешто, треба да имаш потпуну слику.

Толеранција дебелине ваше шминке директно одређује димензијску тачност ваших готових делова. Проклама која је 0,002 инча од ваших прорачунатих захтева преводи се на 0,002 инча грешке у сваком делу који производи штет.

Ова веза између прецизности мерења и квалитета делова је разлог зашто искусни произвођачи алата улагају време у пажљиво мерење уместо да процењују дебљину шминке на начин на који се осећају. Када производите хиљаде делова по смени, чак и мале грешке мерења се комбинују у значајне проблеме квалитета и стопе лома.

Цифрови индикатори могу олакшати овај процес тако што ће вам показати бројне показатеље уместо да вам захтевају да интерпретирате положаје игла на дипломираном броју. Они често укључују и функције изласка података које вам омогућавају да снимате мерења директно на рачунар или систем за управљање квалитетом. За радње усредсређене на документацију и тражимост, ова способност значајно олакшава радни ток одржавања алата.

Са прецизним мерењима у руци, спреман си да изабереш одговарајући материјал за вашој специфичној апликацији и захтевима за тонажу.

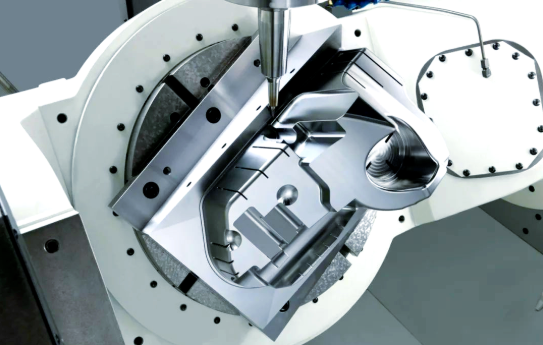

Избор материјала за шим

Измерили сте знојење и израчунали жељену дебелину шмака. Сада долази одлука коју многи техничари занемарују: из ког материјала треба да буде направљен тај шмин? Узимати шта год је у кутији за алате може бити брзо решење, али за одржавање штампања који се држи испод производње тонаже, избор материјала је важан.

Различити материјали за шминкање се понашају веома другачије под оптерећењем. Неке компресе. Неке се кородирају. Неки равномерно распоређују силу док други стварају концентрацију стреса. Ако не бирате правилно, то значи да ваша пажљиво израчунавана корекција неће бити на очекиваном нивоу, и вратите се на коцку пре него што сте планирали.

У следећој табели су разграђене кључне особине које су важне за одлуке о поправци:

Материјал	Диапазон тврдоће	Компресибилност	Отпорност на корозију	Најбољи случај употребе	Ограничења
Загробљени челик за алате	58-62 ХРЦ	Практично ниједна	Ниско до умерено	Апликације за велику тонажу са чврстим толеранцијама	Тешко се реже на месту; захтева спречавање рђа
Нехрђајући челик (304/316)	До 1.275 MPa траживости (полно-тврдо)	Практично ниједна	Одлично.	Корозивна окружења; дуготрајне инсталације	Viši trošak u odnosu na ugljenični čelik
Плочице	Мека до средња	Мало	Добро (вода, гориво, благе киселине)	Мекији материјали за рошење; ублажавање вибрација	Не погодан за апликације са највећом тонажом
Полимер/леп	Променљива	Умерено до високо	Одлично.	Корекције за лаке услуге; привремене поправке	Компресира се под великим оптерећењем; разлага се током времена
Ламинирани метал	Комаци за некоммерчне метале	Ништа по слоју	Зависи од материјала.	Дебљина фино подешавања на месту	Приклажу се ограничења за постављање

Завршени челични шмалови за алате када велика тонажа захтева круту подршку

Када користите прогресивни штампач са 200 тона или више, постоји само једна материјална категорија која има смисла: оштрено челик или нерђајући челик. Ови материјали имају заједничко критично својство које их одваја од свега осталог - они су у суштини некомпресивни под оптерећењима са којима ћете се суочити у операцијама штампања.

Зашто је некомпресибилност толико важна? Замислите да сте израчунали 0.10 мм корекцију. Са металним шмалом, тај 0,10 мм остаје 0,10 мм без обзира да ли трчите са 50 тона или 500 тона. Компензација коју сте дизајнирали је компенсација коју ћете добити. Са компресибилним материјалима, ваша стварна корекција варира у зависности од тонаже, што чини доследан квалитет делова скоро немогућим.

Струјеви од нерђајућег челика у разредима као што су 304 и 316 нуди додатну предност: отпорност на корозију. Пунл-хард 304 нерђајући челик пружа отпорност на напругу до 1.275 МПа, док се одупире оксидацији и хемијском изложености много боље од алтернатива од угљенског челика. За штампе изложене хладним тековима, лубрикантима или влажним срединама у продавници, ова издржљивост се преводи у дуже животни век између замене шима.

Индустријски шим сток обично долази у стандардизованим дебљинама од 0,05 мм до 6,00 мм, са строжијим толеранцијама на танкијим калибрама. На пример, при дебљини од 0,127 mm, прецизно ваљкави нерђајући челик одржава толеранције од око ± 0,0127 mm. Овај ниво конзистенције значи да се ваша израчунавана корекција директно преводи на стварну перформансу.

Једна практична разматрања: затегнуте челичне шипке је тешко исећи или модификовати на радном простору. Обично ћете морати да наручите претходно резане величине или да користите ласерско сечење, водени млаз или ЦНЦ працкање за прилагођене облике. Планирајте унапред уместо да очекујете да ћете их измислити у току.

Медни и полимерни шимпови Усаглашеност, отпорност на корозију и привремена фиксација

Не захтева свака примена трепета максималну крутост. Понекад мало поштовања заиста помаже, а понекад вам је потребна брза привремена корекција док чекате да дођу одговарајући материјали.

Медњаки за шминк заузимају занимљив средини. Као легура бакра и цинка, то је мекије од челика, али и даље одржава стабилност димензија под умереним оптерећењима. Медени шим се лако сече, удара или модификује на месту, што их чини практичним за брзо прототипирање или ситуације у којима треба брзо направити прилагођени облик. Типичне дебљине се крећу од 0,05 до 1,0 мм.

Мед заиста сјаје у апликацијама које захтевају мало слабања или ублажавање вибрација. Плодност материјала омогућава му да се мало прилагоди неисправностима површине, што може побољшати расподелу оптерећења у неким сценаријама. Такође се боље отпоркује на корозију воде, горива и благо киселих средина него обични угљенски челик.

Међутим, месинг има очигледна ограничења. За операције штампања велике тонаже са чврстим толеранцијама, једноставно није довољно крута. Мала компресибилност која помаже у ублажавању вибрација постаје проблем када вам је потребна прецизност на микроном нивоу.

Полимер и лепило представљају супротан крај спектра. Ово укључује производе као што су лепила за шминкање и течни шминкајући састојци који се затварају на месту. Удобни су - можете их брзо применити без прецизног сечења - али долазе са значајним компромисима.

Основни проблем са полимерским преградама је компресибилност. Под великим тонажем, ови материјали се компресирају, што значи да је ваша стварна корекција мања од теоријске дебљине коју сте применили. Папирни шминци, који се често користе као брзо решење, имају исти проблем. Обични штампачки папир се стисне под оптерећењем и апсорбује уље и хладнике, што га доводи до подурења и на крају распада.

Производи течног шминка и течни пластични слојеви за премаз могу попунити нерегуларне празнине које чврсти шминци не могу да попуне. Они су корисни за привремене корекције или за апликације где треба да се прилагодите неравномерној површини. Али за производње штампања, третирајте их као привремене мере, а не трајна решења.

Једна специјализована опција о којој је вредно знати: ламиниране шеми - Да ли је то истина? Они се састоје од више везаних металних фолија, свака танка 0,05 мм. Можете одварати слојеве оштрицом да бисте прецизно подесили дебљину на месту, комбинујући крутост метала са прилагодљивошћу коју бисте обично добили само од спајања вишеструких шмакова. За техничаре који морају да уносе прецизне корекције без одржавања инвентара свих могућих дебљина, ламиниране преграде нуде практичан средњи пут.

Имајте на уму да прекомерно спајање, било са ламинираним слојевима или појединачним слојевима, представља своје проблеме. Више од четири слоја шминка може смањити стабилност и увести флексибилност или вибрације под оптерећењем. Када се нађете да сте препрековали тај предел, то је обично знак да је задоцњено репресовање или друга интервенција.

Када је ваш материјал за шминг изабран на основу захтева за тонажу и услова околине, следећи корак је извршење стварне процедуре шминга правилнопочињући припремом површине коју многи техничари потцењују.

Процедура за косирање по кораку за једностепене матрице

Дијагностиковао си проблем, измерио зношење и изабрао материјал за шминкање. Сада је време да инсталирамо шмин. Овде се многи техничари журе кроз процес и питају се зашто њихова корекција није издржала након неколико хиљада циклуса притискања. Разлика између сјајног посла који траје и онога који пропадне у року од недељу дана често се сведи на детаље извршења који изгледају мало важно, али нису.

Следеће је комплетна процедура за блискуње једностепене матрице. Сваки корак се гради на претходном, а прескакање било ког од њих представља ризик. Било да компензујете губитак висине након регрејнда или исправљате акумулирано зношење, овај радни ток се примењује.

1. Припремите површину седишта за мачење чишћењем и проверењем равна.
2. Величина и резање шминка да одговарају геометрији седишта прецизно.
3. Позиционирајте шминк са исправном секвенцом поставке и оријентацијом.
4. Засигурите штиљку користећи одговарајуће спецификације завршице.
5. Покушајте почетне циклусе притиска да бисте се саставили на шим стек.
6. После периода осађивања поново прибавите вртежни момент свим спојним уређајима.
7. Корекција се потврђује мерењима након шимминга.
8. Документирајте поправку за записе одржавања.

Погледајмо сваки корак тако да разумеш не само шта треба да урадиш, већ и зашто је важно.

Подготовка површине Зашто се чисте, равне седиште не може преговарати

Замислите да поставите прецизну 0,10 мм шмајл на седиште са 0,05 мм слоја остатка оштрих мастила. Ваша стварна корекција је сада негде између 0,10 и 0,15 мм, у зависности од тога где се налази контаминација. Што је још горе, та контаминација ће се неравномерно компресирати под тонаж, стварајући локалне тачке стреса које могу оштетити и шминк и седиште за шминк током времена.

Припрема површине није опционална. Под притиском од десетине тона, чак и капка металне прашине или мрља оштреног уља делује као случајна крута тачка. То проузрокује да ваша прецизна рачунања буду оштећена и да у основи штампе остане трајна убода. У основа блескања на микроном нивоу не толерише остатке.

Ево како правилно припремити површину:

• Извадите штампу из штампе и ставите је на чисту радну површину.
• Користите индустријски алкохол или ацетон са нетканом ткивом без пљувака да бисте темељно очистили жлебове за држач и дно. Не бриши се само тако са продавницом.
• Унесите све трагове старе траке, уља, кристализоване хладило и било који остатак досадног лепила.
• Проверите да ли постоје бури или подигнуте области. Ако их пронађете, нежно их обложите ултрафиним мастром (минимум 1000 граната) без промене првобитне равности.
• Извршите тест ноктију: затворите очи и лагано проверите нокът преко очишћене површине. Људски додир је изузетно осетљив. Ако осетите било какво упружење или зрнастину, површина није спремна.

После чишћења проверите равнаст користећи површинску плочу и филер гајдер. Постави седиште са лицем надоле на површину плоче и провери да ли постоје празнине у више тачака. Сваки јаз који прелази вашу толеранцију за дебљину трепања указује на проблем са плошином који само трепање неће решити. Пре него што наставите са тим, потребно је обрадити или заменити искривљено седиште.

Када површина прође проверу чистоће и равна, спреман си да измериш свој шмин.

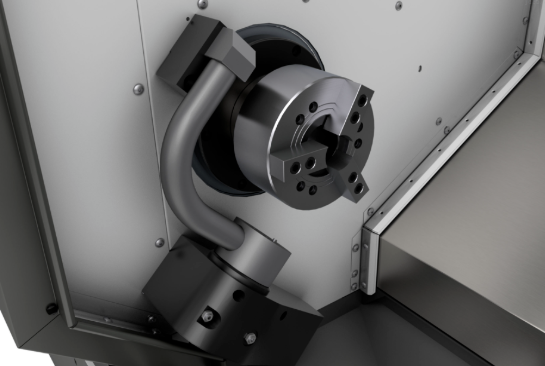

Величина, поставка и оријентација шина

Твоја шема мора да одговара геометрији седишта. Превише мали шмин концентрише оптерећење на малу површину, што потенцијално узрокује локализовану деформацију. Шим који се виси преко седишта ствара неодржане ивице које се могу савити или сломити током вожње бициклом.

За димензију, пратите отпечатак седишта на шмингу или користите димензије седишта из документације о алатима. Пререзајте шмин мало мањи од перимета седиштаобично 1-2 мм устав од свих ивицада бисте осигурали да се седи потпуно подржано без висине. Ако седиште има рупе за бутање или локације, пренесите их на шмин и према томе исеците прозорске рупе.

Оријентација постављања је важна када користите више корак или исправљате неравномерно носи. Ако се трепетите да бисте исправили нагиб, а не равномерни губитак висине, поставите дебљи исправ тамо где је мерење показало највећи дефицит. Заметите оријентацију шимп пре инсталације тако да можете реплицирати поставку ако је потребно касније.

Када стекнете више слојева, свежите да је укупни слој четири слоја или мање. Након тог прага, куп губи крутост и може увести флексибилност или вибрације под оптерећењем. Ако је потребна корекција већа од онога што четири слоја могу да пруже, то је сигнал да уместо тога размислите о пребрисању.

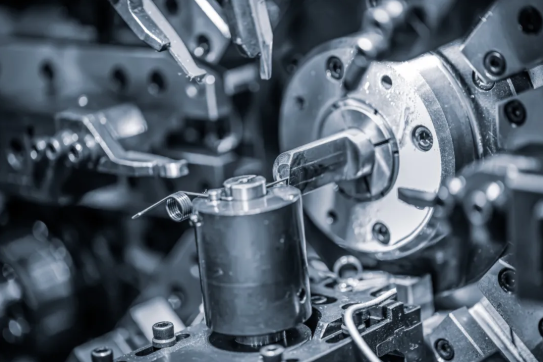

Тоцк запљуњака и ре-тоцк након шиминга

Овде многи послови са сјајем пропадају. Урадили сте све до сада, али ако не закрепите штипање правилно, шмин ће се померати, неравномерно се стиснути или се раширити током производње.

Последова затезања је важна колико и сама вредност крутног момента. Ако прво затегнеш оба краја, коцка ће се као шатор повући преко степена, остављајући средину у суспензији. Када притисак погоди тонажу, штампа се изненада деформише. Овај "ефекат шатора" је уобичајени узрок неуспеха у трепету и може оштетити прецизна седишта.

Следите принцип затезања у центру:

1. Затегни прстом све затвараче да би успоставио први контакт.
2. Почни са затварачем најближе центру шмајм стака. Затегнути је на око 50% коначног торка.
3. Пређите на затварач директно супротан и поновите.
4. Продолжите са измењеним излазом према крајевима, довевши сваки затварач на 50% крутног момента.
5. Поновите секвенцу, овај пут довевши сваки затварач до пуне спецификације крутног момента.

За вредности крутног момента, обратите се спецификацијама произвођача алата или утврђеним стандардима ваше продавнице за врсту и величину запртника које користите. Тоцк за затварање зависи од квалитета буца, прогиба нитке и да ли су нитке подмазене или суве. Мазивани затварач захтева мање вртачког момента да би постигао исту снагу за запленењеобично 20-25% мање од сувих спецификација. Коришћење вредности сувог крутног момента на мазаним ниткама ризикује претегнуће и оштећење нита.

Оффсет болтови играју специфичну улогу у закрепљању шим стака. Ови запртни елементи, постављени под углом или одбачени од примарних запртних болтова, обезбеђују бочну стабилност која спречава миграцију шма под циклусним оптерећењем операције штампе. Ако ваш дизајн штампе укључује позиције измењених болтова, не прескакајте их чак и ако се примарни закрепци осећају сигурно.

После почетног торка, извршите 3-5 циклуса притиска ниске тонаже. Ова седница избацује микро ваздушне џепе између слојева шминка и омогућава металним шминкама да достигну своју коначну стабилизовану дебелину под притиском. У овом периоду осађивања можете користити остатак материјала за плитке испитивање.

После почетних циклуса притиска, поново прикрепите све затвараче према спецификацијама. Овај корак се обично прескаче и главни је узрок неуспеха у производњи везаних за шминг.

Процес осађивања компресира све преостале ваздушне празнине и омогућава шмин-стаку да се у потпуности прилагоди седишту. Вешачи који су били на одговарајућем вртећем моменту пре засиљавања сада ће бити мало лаби. Ре-токинг враћа дизајнирану снагу за запљакњавање и осигурава да се корекција држи током производних радњи.

Провера и документација

Не претпостављај да је твоја трепета успела само зато што се коцка правилно затвара. Проверите корекцију истим методом мерења који сте користили током дијагнозе. Узимајте величине на истим местима које сте измерили пре него што сте се окренули и упоредите их са циљним вредностима.

Ако мерења показују да је корекција у пределу толеранције, спреман си за производњу. Ако не, мораћете да прилагодите или додавањем дебљине шминка ако сте још увек кратки, или уклањањем материјала ако сте прекоригивали. Због тога је боље почети са 50% израчунате дебљине и радити на томе него одмах инсталирати пуну корекцију.

На крају, документуј све. Упишите ИД штампе, мерења пре шима, коришћени материјал и дебљину шима, мерења после шима, примене вртачког момента за затварање и датум. Ова документација служи вишеструким сврхама: ствара основу за будуће одлуке о одржавању, помаже у идентификовању трендова знојања током времена и осигурава да сваки техничар може касније реплицирати или прилагодити поставку.

За радње које користе прогресивне штампе, процес блискања представља додатну комплексност. Односи висотине станица-станица и захтеви напретка траке захтевају другачији приступ од једностепене алате.

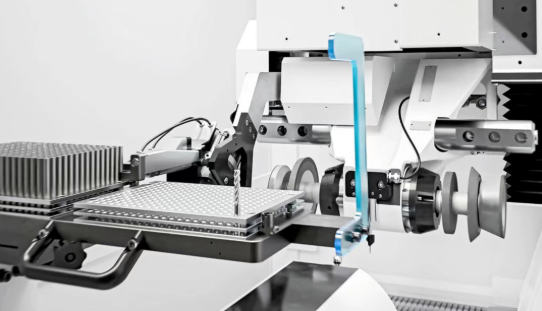

Прогресивно шимирање

Све се мења када пређемо од једностепене обраде на прогресивно обрађивање. Принципи блискуња остају исти, али улог се множи са сваким станицом. Неправилно ширање једне станице, и не само да утиче на ту операцију, већ потенцијално одбацује сваки корак дотока и угрожава целокупну прогресију траке.

Зашто је ово толико важно? У прогресивном штампању, метална трака напредује кроз више станица у низу. Свака станица врши специфичну операцију - пробојање пилотне рупе, формирање карактеристике, резање ивице. Појас мора одржавати прецизну регистрацију током целог путовања. Ако се висине станица разликују изван толеранције, трака не седи на месту где треба, пилоти се не укључе правилно, а геометрија делова пати од више карактеристика истовремено.

Зашто је конзистенција висине станице критична у прогресивном умирањем

Замислите да десетстациона прогресивна плоча производи аутомобилску задницу. Станица један удара пилотске рупе. Станица три извлачи плитку чашу. Станица седам савија фланж. Ако се станица три налази 0,05 мм ниже од дизајнираног, дубина вучења се мења. Та промена утиче на начин на који трака храни станцију четири. До седме станице, кумулативни ефекат може значити да је ваш угао савијања 2 степени.

Овај каскадни ефекат је оно што прогресивно шмингање производи фундаментално другачије од једностепене радове. Прогресивне траке за штампање мора одржавати константан нагибра између централних линија станице током целог секвенца формирања. Разлика у висини на било којој станици нарушава ову везу.

Време прогресивне смрти је критично. Као што кажу искусни произвођачи алата, сваки пут када мелите део за формирање, морате да држите прецизан запис количине измешаног и измешаног. Прекопречивање једне станице да реши локални проблем често ствара другачији проблем негде другде. На пример, претерано убијање удара за извлачење кука на горњу површину може спречити да се станица за савијање доле потпуно затвори, што резултира отвореним углом савијања.

Носачи ленти додају још један сложен слој. Многи прогресивни штампачи користе траке за истезање - додатне петље материјала које се деформишу док се метал формира - како би се одржала једнака удаљеност између станица током операција цртања. Ако ваша корекција трепетања промени начин на који се трака налази вертикално током формирања, утичете на функционисање ових носилаца. Резултат може бити искривљене пилотне рупе, неисправне резе или лоше локације делова на више станица.

Схема шиминга и толеранција укупљања преко више станица

Када се баца прогресивна коцка, не можете се само обратити свакој станици у изолацији. Слика је важна, као и разумевање како се индивидуалне толеранције комбинују на целој коцци.

Толеранција стеккуп описује како се мале варијације на појединачним станицама комбинују дуж ланца димензија, што потенцијално доводи до већих одступања у коначном делу. У најгорим случајевима, ако свака од осам станица допринесе 0,02 мм варијације, ваш укупни скуп може достићи 0,16 mm довољно да гура делове из спецификације чак и када свака појединачна станица изгледа прихватљиво.

Статистички приступи нуде мање конзервативне процене. Метода квадратног сума корена претпоставља независне нормалне дистрибуције, обично даје укупну варијацију значајно мању од сумирања најгорих случајева. Али за критичне апликације, многе продавнице и даље користе анализу најгорих случајева како би гарантовале усклађеност.

Ево прогресивне секвенце трепетања који минимизира ризик од наклапања:

1. Пре него што направите било какве корекције, измерите све станице. Запишите читање висине на свакој станици у односу на заједнички датумобично обуку за рошење или верификовану референтну површину.
2. Идентификујте пилотску станицу и поставите је као референтну тачку. Пилот станица контролише регистрацију траке за све операције доле по поток, тако да је њен однос висине са другим станицама основан.
3. Прво померите пилотску станицу ако је потребно исправљање. Пре него што почнете, проверите да ли пилоти правилно укључе траку након трепљења.
4. Радите из пилотске станице, обраћајући се суседним станицама у низу. То одржава критичан однос када напредујете кроз коцкање.
5. За сваку станицу, израчунати потребну дебелину шмаса на основу апсолутне варијације висине и релативне висине према суседним станицама.
6. Након просветљења сваке станице, проверите напредак траке извршавајући циклусе испитивања са остатком материјала. Проверите да ли је трака гладна и да ли пилоти улазе без присиљавања.
7. Поново измерите све станице након завршетка корекција. Потврдите да су односи висотине станица-станица у оквиру вашег толеранције.
8. Документирајте комплетну конфигурацију шмајма сваке станице, сваку дебелину шмајма, сва мјерења за будућу референцу.

Једна критична тачка: пре него што се просветле или бруше делови, проверите да ли је и сама штампа подешена на одговарајућу висину затварања. Извршите прописи провере улоге на својим блоковима за заустављање уместо да се ослањате на пресу. Ако јагне не пада на одговарајућу удаљеност, или не пада паралелно, прогоните се за трепељним поправкама које не реше стварни проблем.

Тврди трагови на траци могу вам много рећи о времену ротације и подешавању висине затварања. Ако видите тврде траге - сјајне области где је метал био тешко стиснут између површина парења на једном крају траке, али не и на другом, прскач може имати проблем паралелизма који неће бити решен ни са којим бројем сјаја.

ЦНЦ против ручне штампе

Машина која управља вашим прогресивним коцкањем утиче на то како приступате просветљивим корекцијама. ЦНЦ преси и модерни серво преси имају сопствене могућности компензацијеавтоматске прилагођавања за дефикцију, топлотни раст и варијације тонаже. Ручни машини не.

Када радите са ЦНЦ опремом, ваше трење на нивоу штампе мора да одговара ономе што машина већ компензује. Ако се штампа аутоматски прилагођава одвијању кревета, додавање шимса да би се супротставило исто одвијање ствара прекомерну корекцију. На крају се бориш против сопствене компенсације машине.

Пре него што се закрепи шминка која ради на ЦНЦ опреми, прегледајте подешавања за компензацију машине. Разумејте које су аутоматске подешавања активне и како утичу на висину затварања у различитим положајима преко кревета. Ваша стратегија трепетања треба да допуњује способности машине, а не да их дуплира или супротставља.

Ручни машини захтевају агресивније трепање на нивоу штампе јер немају аутоматску компензацију. Цео терет одржавања прецизности димензија пада на само алате. Ово обично значи строже толеранције на избору шминка и чешће мерења провере током производних радњи.

За радње које користе исти прогресивни штампач на више машина - неке ЦНЦ, неке ручне - одржавају одвојене конфигурације шима за сваку поставку. Оно што савршено ради на компарцираној ЦНЦ преси може произвести делови који нису у складу са спецификацијама на ручној машини, и обратно.

Када је прогресивно трењење рота завршено и потврђено, последњи комад залоге је документација. Слеђење онога што сте урадили и како се штитрање одражава током времена претвара трепећење из реактивног поправке у инструмент за предвиђање одржавања.

Документирање поправке шминга за предиктивно одржавање

Завршили сте процедуру трепетања, потврдили мерења, и штампа је поново у производњи. Посао је завршен, зар не? Не баш. Без одговарајуће документације, управо сте извршили поправку која постоји само у вашем сећању. Следећи техничар који ради на овом дијаграму - или ви, за шест месеци - неће имати појма које су корекције направљене, зашто су направљене, или како је дијаграм реаговао током времена.

Сматрајте да је сцхиминг документација прецизна инспекција вашег алата. Као што темељна инспекција ствара основни запис о стању некретнине, ваш дневник за шминкање ствара тражљиву историју зноја и поправке. Овај запис претвара појединачне поправке у примењиве податке који воде паметније одлуке о одржавању.

Шта записати у дневник за поправку шиминга

Ефикасна документација садржи све што је потребно да се разуме, репликује или прилагоди интервенција за треперење. Прескочите поље и створите празнине које будуће техничаре присиљавају да га погођају или још горе, почињу од нуле.

Сваки дневник поправке трепета треба да садржи ова поља података:

• ИД штампе и број произведеног дела
• Број станице (за прогресивне штампе) или локација компоненте
• Пре-шим мерење у свакој тачки корекције
• Коришћени материјал за шмај (оревни челик, месин, полимер итд.)
• Дебљина шмаке инсталирана
• Мерење након шминга које потврђује корекцију
• Прикладни вртежни момент причвршћивача при инсталацији
• Име или идентификација техничара
• Датум поправке
• Укупна бројка преса од последњег регрејдинга или главне сервисе

Зашто је свако поље важно? Пре и после мерења показало је да је корекција успела. Материјал за шминкање вам говори да ли је поправка трајна или привремена. Техник и датум стварају одговорност и омогућавају следећа питања. Број погођених корак повезује зношење са производњом количином, откривајући колико се брзо штетни материјал разлага у стварним условима рада.

У следећој табели се приказује примерна структура shim log коју можете прилагодити потребама своје продавнице:

Поље	Пример за унос	Циљ
Идентификатор	Д-2847	Уникални идентификатор за тражимост
Број станице	Станица 4 (нацртање)	Лоцира корекцију унутар прогресивне умире
Висина пре-шима	1.995 у	Документира стање зноја пре поправке
Материјал за шминку	Загробљени челик за алате	Указује трајност и оптерећење
Дебљина шмаке	0,005 у	Запише тачно коригирање које је примењено
Висина након ширења	2.000 у	Потврђује постигнуту циљу корекције
Тоцк за затварање	45 фута-фунти (сух)	Обезбеђује доследно причвршћивање у поправкама
Техник	Ј. Мартинес	Створио одговорност и трансфер знања
Датум	2026-02-15	Уставља временски план за праћење зноја
Хитови од Регринда	127,000	Корелира се са количином производње

Водећи произвођачи третирају водичи за одржавање као основна средства за дугорочно управљање смрћу. Регистрација времена коришћења, садржаја одржавања и замењених делова омогућава једноставну тражежљивост и одлуке засноване на подацима о томе када се повећава од сјаја до значајнијих интервенција.

Коришћење кумулативног раста шим стака као индикатора знојања

Овде документација постаје заиста моћна. Поједине записи о скретању су корисне. Кумулативни подаци о шим стеку током времена су трансформативни.

Када пратите укупну дебљину шминке додату на део штампе кроз више интервенција, директно мерете колико материјала је штампа изгубила од последњег пребрисања или обнове. Коцка која је почела са номиналном висином и сада носи 0,015 инча шимса је износила 0,015 инча. То није проценилац, то је прецизна мерка кумулативног деградације.

Ова кумулативна дебљина функционише као водећи индикатор у стратегији прогнозног одржавања. Уместо да чекате да делови испаду из спецификације или да се штитрања катастрофално не поправи, можете поставити прагове који изазивају проактивну интервенцију. Када стек достигне одређену границу, знате да је време да поново мешате део штампе или замените уставку пре него што квалитет падне.

Кумулативна дебљина стека је директна прокси за укупну знојност од последњег регримбирања. Проследите га и сазнаћете када блискање више није довољно.

Који праг треба да изазове ескалацију? То у потпуности зависи од ваше специфичне ситуације. Фактори укључују оригиналне толеранције дизајна штампе, захтеве квалитета делова које производите, материјал који се штампа и толеранцију ризика ваше продавнице. Мацка за производњу безбедносних аутомобилских компоненти захтева строже прагове од једне за штампање декоративних декоративних комада.

Уместо да узимате произвољне бројеве, радите са својим инжењерским тимом да бисте поставили прагове на основу ваших стварних захтева за квалитет. Прегледајте историјске податке из штампања који су на крају захтевали репреслинг. Та емпиријска база постаје ваша специфична тригер тачка.

Проактивни приступ одржавању доследно надмашава реактивне стратегије. Истраживања показују да потпуно реактивно одржавање кошта 25-30% више од превентивних приступа, а хитне поправке коштају два до три пута више од планираног рада. Документација која омогућава предвиђање се много пута исплаћује.

За радње које управљају десетинама или стотинама штампа, размислите о интеграцији дневника за штампање у ваш ЦММС (компјутеризовани систем за управљање одржавањем). Означите уносење стандардизованим кључним речима број дај, режим неуспеха, тип корекције тако да се подаци могу претражити и анализирати. Током времена, појављују се обрасци: одређени дизајни штампања брже се носију, специфични материјали узрокују убрзану деградацију, одређене станице у прогресивним штампањима стално требају чешће трепање.

Ови обрасци не само да информишу о распореду одржавања, већ и побољшања дизајна, одлуке о избору материјала и оптимизацију процеса. Оно што је почело као једноставан дневник за поправке, прераста у стратешку обавештајну средство.

Са документираним системима, изградили сте темеље за третман трепета као део шире стратегије одржавања штампе - оне која продужава живот алата, одржава квалитет делова и смањује укупне трошкове власништва.

Уклањање техника шиминга у ширу стратегију одржавања штампе

Шимминг није само брза решења. Када се уради правилно, то је прецизна интервенција која штити ваше инвестиције у алате и одржава производњу у оквиру спецификација. Али ово је већа слика: трењење најбоље функционише када је део систематског приступа одржавању матрице, а не самосталног поправке.

Технике које се разматрају у овом водичу имају заједничку нишу. Точна дијагноза спречава да се троши труд. Прецизно мерење одређује избор шминка. Правилан избор материјала осигурава да се корекција одржи под тонажом. Правилна процедура инсталације чини да све остане стабилно током производних циклуса. И документација претвара појединачне поправке у предвиђачку интелигенцију.

Повезивање вежбања снимминга са дугорочним перформансима

Свака интервенција која извршите је у ствари о једној ствари: одржавању димензионалне тачности. Квалитет ваших штампаних делова зависи директно од тога колико добро ваши штампе толеришу. Као што стручњаци из индустрије истичу, квалитет вашег штампаног делова зависи од квалитета вашег штампа, а проактивно одржавање је кључ за заштиту тог квалитета.

Оно што чини блескање посебно вредним је његова улога у продужењу трајања штампе. Уместо да скидате скупе алате када се натрупају, постепено их обнављате. Свака правилно извршена корекција шима купује додатне производне циклусе пре него што буде потребна значајнија интервенција.

Веза између сјаја и дуговечности је дубља од једноставне компензације висине. Када пратите кумулативни раст шим стека, градите профил знојања за сваку коцку. Тај профил вам говори како се штампа разлага под вашим специфичним условима производње. С временом, ови подаци откривају које обраде треба чешће бринути, који материјали се брже износију и када се поновно мељење чини економичнијим од континуираног брисања.

Улазнице дизајниране са чврстим толеранцијама и потврђене путем симулације ЦАЕ пружају предвиђајућу основу за интервенције за трепање. Када се оригинални алат производи према строгим стандардима, обрасци знојања развијају се једнако. Униформана ношење значи да су ваша мерења поузданија, да су ваши рачуни о кретању прецизнији, и да ваше корекције трају дуже. За радње које процењују своју стратегију штампања и штампања, истражују раствори за прецизно штампање од добављача као што је Шаои може успоставити да је предвидљива основа.

Када треба да се шири, када треба да се пребрише и када треба да се замени Завршно упутство

Окружје за доношење одлука је важно колико и сама техника. Шимпинг је прикладан када варијација висине спада у коригирани опсег, седишта остају равна и резне ивице остају корисне. Када се кумулативни шмински стек приближи прагу ваше продавнице, репресливање ресетира основну линију. Када се појави оштећење конструкције или дубоке пукотине, замена постаје једини сигуран пут.

За операције штампања аутомобила, ове одлуке имају додатну тежину. IATF 16949 стандарди за сертификацију наглашавају спречавање дефеката, смањење варијација и документоване доказе континуираног побољшања. Твоје шеме или подржавају те циљеве или их поткопавају. Правилна техника, тачна документација и одлуке о ескалацији засноване на подацима директно су у складу са принципима управљања квалитетом које захтевају аутомобилски ОЕМ-ови.

Ево кључних поука из овог водича:

• Скицање на нивоу мастера поправља алате; шицање кревета компензује одвијање машине. Знајте који проблем решавате пре него што додате шејмове.
• Дијагноза долази пре исправљања. Измерите варијацију висине, проверите равнаст седишта и прегледајте ивице пре него што одлучите да ли је блискуње прикладно.
• Точност мерења одређује тачност селекције шим. Користе индикаторе и височинаре систематски и бележите читање на више тачака.
• Избор материјала зависи од тонаже. Загрђени челик за алате за апликације са великим оптерећењем; месин или полимер само за лаге или привремене корекције.
• Подготовка површине није подложна преговорима. Загађење између седишта и седишта уништава прецизност и узрокује прерано неуспех.
• Ре-тоцк фисхерс након почетних циклуса притиска. Прескакање овог корака је водећи узрок неуспеха у вези са шматом.
• Прогресивни штампи захтевају мерење станице по станици и секвенцијално трењење од пилотске станице према споља.
• Документирајте сваку интервенцију. Кумулативна дебљина стека је најбољи индикатор када је потребно поново мешање.
• Успостави одређене прагове за сваку радњу на основу дизајна штампе, допуштања делова и захтева за квалитетом, уместо да примењује произвољне бројеве.

Добро направљено шминкање чини да ваши штампе производњу квалитетних делова дуже. Неисправно исправљено шминкање маскира проблеме док не постану скупи неуспех. Разлика је у методологији, а сада је имате.

Често постављена питања о техникама шиминга за поправку штампе

1. у вези са Која је разлика између трепетања и трепетања преса за кочнице?

Скимање је метода циљаног поправљања која се директно примењује на компоненте алата како би се обновила прецизност димензија, компензовала зној или исправила варијација висине између станица. С друге стране, треперење пресног кочнице кочнице регулише саму машину како би се супротставило одвијању под оптерећењем. Кључна разлика је у томе што се шминкање машине фиксира алатом, док се шминкање кревета компензује понашање машине. Ако се ове две операције помешају, произвођачи алата ће ловити за проблемима на погрешном месту, губећи време и потенцијално стварајући нове проблеме.

2. Уколико је потребно. Како да знам да ли је трепање прави начин за поправку моје коцке?

Шимпинг је прикладан када варијација висине спада у опсег који се може исправити у вашој продавници, површина седишта остаје равна и неповређена, а ивице сече још увек могу користити. Пре осветљења, измерите варијацију висине штампе у више тачака користећи индикаторе или висоминаре, проверите да ли је у питању искривљење или оштећење конструкције и прегледајте историју поправке штампе. Ако диференција прелази праг, резање ивице су изнесене, или седиште штампе показује оштећење, поново шлифовање или замена може бити прикладније од шлимбирања.

3. Уколико је потребно. Који материјали за шминкање најбоље раде за апликације за штампање високе тонаже?

Оштрено челик за алате и шмаљице од нерђајућег челика су идеални за апликације велике тонаже јер су практично некомпресивни под оптерећењем. Степени нерђајућег челика као што су 304 и 316 нуде додатну отпорност на корозију, што их чини погодним за масте које су изложене хладницама или влажној средини. Медњене шеме раде за умерене оптерећења која захтевају малу усаглашеност, док се полимерне или лепиле шеме треба користити само за лаке или привремене корекције, јер се компресирају под великим тонажем и разлагају током времена.

4. Уколико је потребно. Зашто је поновно присиљавање запртних уређаја након што се окрену тако важно?

Поново покретање тока након почетних циклуса штампања је критично јер процес осађивања компресира микро ваздушне џепове између слојева шминка и омогућава спајању да се у потпуности прилагоди седишту штампања. Завршице које су правилно подвргнуте током пре засицања после тога ће бити мало лабљи. Прескакање ре-току је водећи узрок неуспеха у производњи, јер лабави запртни елементи омогућавају да се шминги неравномерно померају или компресирају током рада, што угрожава прецизну корекцију коју сте радили да постигнете.

5. Појам Како се прогресивно трење разликује од једностепеног трењења?

Прогресивно шимбирање трајања захтева приступ станице по станици јер варијација висине на једној станици утиче на прогресију траке и геометрију делова у свим операцијама доле по поток. Морате мерети све станице у односу на заједнички датум, прво поставите пилотску станицу као референтну тачку, а затим радите на споља по реду. Толеранција на више станица чини прогресивне штампе осетљивијим на грешке трепетања. Поред тога, морате проверити напредак траке након сваке корекције и одржавати одвојене конфигурације шминга ако се штампа ради и на ЦНЦ и ручном штампању.
