Разумевање онлине ЦНЦ цитирања и зашто је важно

Да ли сте икада преузели ЦАД фајл и добили процену цене за неколико секунди? То је моћ ЦНЦ цитата на мрежи у акцији. Али шта се тачно дешава иза тог тренутног броја, и зашто би вас требало бринути о томе да га разумете пре него што кликнете на "поредите"?

Шта дефинише онлине ЦНЦ цитат

ЦНЦ цитат на мрежи је аутоматизована или полуавтоматизована процена цена генерисан кроз дигиталне платформе. Када преузимате ЦАД датотеке - обично у СТЕП, ИГЕС или нативним форматима - софистицирани алгоритми анализирају геометрију вашег делова, захтеве материјала, толеранције и спецификације завршног облика површине. У року од неколико секунди или минута, добијате цене у реалном времену, време за реализацију и често повратне информације о дизајну за производњу (DFM).

Размислите о томе као о дигиталном преводиоцу између ваше намере дизајна и стварности производње. Ови системи користе напредне алгоритме и машинско учење да би проценили све, од димензија кутије до сложености површине. Према анализи индустрије, водеће платформе могу генерисати цитате за само 5-60 секунди са стопом тачности која се приближава ± 5% за стандардне обрађене делове.

Кључни параметри које ови системи процењују укључују:

• Део геометрије и сложености анализирање карактеристика, поткоса и доступности обраде
• Избор материјала учешће у трошкове сировина и рејтинге за обраду
• Спецификације толеранције од стандарда (± 0,1 mm) до прецизности (± 0,005 mm)
• Употреба на површини од обрађене до огледала (Ra 0,4 μm)
• Количина и време одлагања нивои цене на количину и хитне премије

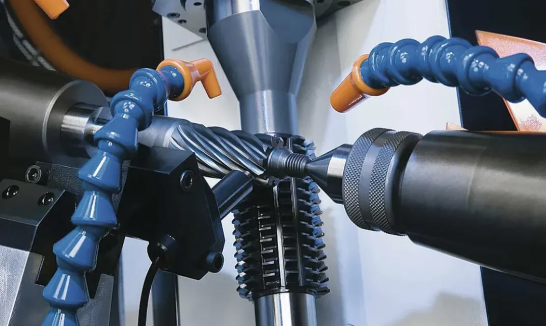

Прелазак са традиционалних RFQ-а на дигиталне цитате

Сећаш се када је добијање цитата за обраду значило дане е-маил-а? Традиционални процеси трајали су 1-5 дана, понекад и дуже за сложене делове. Послали бисте цртеже, чекали питања, појаснили спецификације и надали се да је продавница правилно разумела ваше захтеве.

Цифровно цитирање је фундаментално променило овај пејзаж. Платформе сада извештавају о смањењу времена цитирања до 90%, према истраживању индустрије ЦНЦ-а. Ова промена је посебно важна за обраду за производње где је притисак времена до тржишта интензиван.

Традиционални грлаца који су убијали ефикасност укључивали су грешке у увођењу података ручним руком, кашњења у временским зонама и једноставну стварност да искусни процене не могу да раде 24 сата. Када тражите "cnc near me" у 2 ујутру са хитним потребама за прототипом, чекање до радног времена није опција.

Ко највише користи од тренутних процена

Онлине цитати за обраду нису једнако вредни за све. Да ли је овај приступ погодан за вашу ситуацију?

Инжењери и програмери производа користи од брзе итерације дизајна. Када можете тестирати утицај промена дизајна на цене у реалном времену, оптимизација постаје практична, а не теоријска. Желите да знате да ли прелазак са титана на алуминијум штеди 60%? Понашајте обе верзије и сазнајте за неколико минута.

Специјалисти за набавку добију непроценатну транспарентност трошкова. Уместо да преговарате у слепо, улазите у разговоре са добављачима са тржишно потврђеним подацима о цените. Ово мења динамику од откривања цене до преговора о вредности.

Стартап и МСП приступ производњим мрежама које су раније зависеле од односа. Платформе као што су Ксометри и Протолабс повезују кориснике са мрежама више од 10.000 добављача, демократизујући приступ прецизним капацитетима за обраду.

Међутим, ова погодност има и компромисе који су вредни разумевања. Сложни делови који захтевају прилагођене алате, егзотичне материјале или ултра-тјене толеранције и даље могу имати користи од људске експертизе традиционалног цитирања. Кључ је знати када сваки приступ најбоље служи вашем пројектушто је тачно оно што ће вам следећи делови помоћи да савладате.

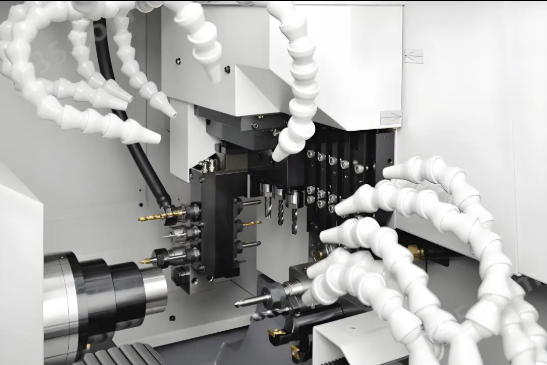

Кључни фактори који одређују вашу ЦНЦ цену цитата

Дакле, преузели сте ЦАД датотеку и добили број. Али одакле је заправо дошла та цифра? Разумевање механике иза рачунања трошкова ЦНЦ машина вас претвара из пасивног примаоца цитата у информисаног преговарача који може оптимизовати дизајне за перформансе и буџет.

Сваки ЦНЦ цитат на мрежи се раздваја на међусобно повезане факторе трошкова. Промените једну, и остале ће се такође променити. Ево свеобухватног раздвајања које већина платформа никада не објашњава.

Трошкови материјала и рејтинзи обрадивости

Избор материјала ствара основу ваше понуде, али није само цена сировине по килограму. Скривени фактор је обрада, рејтинг који мери колико лако метал може бити сечен у односу на референтни стандард (стаљ SAE 1112 на 100%).

Према истраживање машинске способности , ова рејтинг директно утиче на брзину сечења, на зношење алата, и на крају на трошкове метала за ваш механичар. Виша механичка способност значи бржу производњу и мање трошкове.

Размисли о следећем практичном поређењу:

• Алуминијумске легуре (машинска способност 200-400%) Брзо сече са минималним износним алатом. Алуминијумска обрада обично кошта 30-50% мање од челика за еквивалентне геометрије.
• Мека челик (машинска способност 70-100%) Излазна референца. Умерене брзине и предвидиви живот алата.
• Нерођајући челик 316 (машинска способност 36%) Потребно је спорије хранити, специјализовано алате и често мењати алате. Очекујте 2-3 пута више времена за обраду алуминијума.
• Титан Ти-6АЛ-4В (машинирање 20%) Потребна је специјална опрема, мала брзина и врхунска опрема. Трошкови обраде метала могу бити 5-10 пута виши од алуминијума.

Али машинска способност није све. Приликом обраде нилона или других инжењерских пластика, трошкови сировине значајно падају - нилон за обраду обично чини 5-15 долара по килограму у односу на 20-40 долара за алуминијум. Међутим, пластике захтевају специфична подешавања машина како би се спречило топљење и можда ће им бити потребне различите стратегије за оруђање.

Ефекат интеракције је важан овде: избор тешког материјала не само да повећава време обраде - већ и убрзава знос алата, захтева више квалификованих оператера и може захтевати специјализоване системе хлађења. Ови фактори се комбинују, због чега титанови делови често коштају 8-12 пута више од алуминијумских еквивалента, а не 3-5 пута више од цене сировине.

Како геометријска сложеност управља временом машина

Да ли сте се икада питали колико кошта да добијете метални део са сложеним карактеристикама у поређењу са једноставним блоком? Геометријска сложеност је често највећа променљива у рачунању цене ЦНЦ машинепонекад чини 40-60% укупних трошкова.

Сложност утиче на цитате кроз више механизама:

• Дубоке шупљине и џепови Потребно је више алата који се савладавају и треперају. Повољније напајање и вишекратни завршни пролази додају време.
• Тене зидове (мање од 1 мм) Ризик деформације током сечења. Потребно је да се пролази светлост, пажљиво се опрема и понекад се раде операције за смањење стреса.
• Подреза и унутрашње карактеристике Може захтевати обраду са 5 осија или вишеструке поставке, удвостручавајући или тростручавајући време машине.
• Оштри унутрашњи углови Немогуће са ротирајућим резачима. Или захтевају операције ЕДМ-а (скупи) или модификацију дизајна.
• Особности високог односа слика Дубоке, уско проломе или рупе захтевају специјализовану алатку и конзервативне параметре сечења.

Према анализи трошкова ЦНЦ-а, поједностављање дизајна без жртвовања функционалности може смањити трошкове обраде за 25-50%. Кључно питање није "које карактеристике желим?" већ "које карактеристике ми заправо требају?"

Ево зашто је ово важно и не само време: сложене геометрије често захтевају прилагођене опреме , који додају трошкове постављања. Део који треба три поставке уместо једне не само да тростручи време за машинску употребу, већ додаје дизајн, производњу и рад на промену. За производњу малог обема, ови фиксирани трошкови доминирају у једначини.

Објашњаван однос толеранције и цене

Толеранције представљају један од најнепоразумеванијих фактора трошкова. Инжењери често одређују строже толеранције него што је потребно "само да би били сигурни", не схватајући експоненцијални утицај на трошкове.

Однос није линеарни, већ ближи експоненцијалном:

Размај толеранције	Типична примена	Утицај на релативне трошкове
уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	Некритичне карактеристике, општа прилагодљивост	1х (базни ниво)
уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	Стандардна прецизност, већина скупова	1,2-1,5x
уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	Прецизни прилази, лежање површине	2-3 пута
уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	Висока прецизност, оптичка/аерокосмичка	4-6x
уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	Ултрапрецизна, метролошка класа	10-20x

Зашто прецизност кошта толико више? Тешке толеранције захтевају спорије брзине сечења, финије завршне пролазе, контролисано окружење температуре и скупу опрему за мерење за верификацију. Толеранција од ±0,01 мм може захтевати инспекцију координатне мереће машине (ЦММ) која кошта више од самог обраде.

Паметни приступ: одређивање толеранција на основу функције. Површине за парење које морају да буду прецизно израмњене треба да имају чврсте толеранције. Козметичке површине или прозорске рупе често не раде. Многи искусни инжењери користе ГД&Т (геометријско димензионирање и толерансирање) да би прецизно комуницирали које димензије су критичнеснижавајући трошкове док обезбеђују функцију.

Раздвој количина и логика цене у величини

Разумевање цене количина открива зашто се трошкови по јединици могу смањити за 50-80% када се повећавају волумени и зашто наручивање "само још неколико" понекад једва мења укупну вредност.

Економија функционише овако:

Дијазон запремине	Динамика трошкова	Утицај по јединици
1-5 комада	Кошта за постављање доминирају (60-80% укупног)	Највиша цена по јединици
10 до 50 комада	Покретање амортизовано, ефикасност машине се побољшава	смањење од 30-50%
100-500 комада	Цене за масовне материјале, оптимизоване путеве алата	смањење од 50-70%
1000+ комада	Специјално фикширање, аутоматизација процеса	70-85% смањење

Према истраживању ЦНЦ трошкова, трошкови постављања, укључујући ЦАМ програмирање, припрему опреме, избор алата и инспекцију првог члана, остају релативно фиксирани без обзира на количину. Распоређивање ових на више делова драматично смањује трошкове по јединици.

Али постоји стратешко разматрање које прелази једноставну математику: захтеви за завршном површином, хитно време за извршење и секундарне операције, све су у интеракцији са количином. Заказ од 100 комада са анодирањем и кратким временом испоруке може коштати више по јединици него заказ од 50 комада са стандардном завршном и флексибилном испоруком.

Површина и секундарне операције

Спецификације за завршну површину често изненађују купце својим утицајем на трошкове. Прелазак од обраде (Ра 3,2 мкм) до полирања (Ра 0,4 мкм) може додати 20-40% трошкова обраде пре било каквог премаза или третмана.

• Машински обрађени (Ra 1,6-3,2 μm) Стандардна продукција, минимални додатни трошкови
• Металомикарски обрађени (Ra 0,8 μm) Повољније завршавање, 10-20% премије
• Полирано (Ra 0,4 μm) Ручно или аутоматско полирање, 25-50% премије
• Огледално завршетак (Ra 0,1 μm) Огромни ручни рад, 100%+ премија

Сакундарне операцијеанодирање, плакирање, топлотна обрада, бојањесвакви додају своје сопствене слојеве трошкова. Ови често захтевају спољне продаваче, испоруку и кораке за верификацију квалитета који продужују и цену и време испоруке.

Времена за извршење и хитне премије

Да ли ти требају делови сутра уместо следеће недеље? Очекујте да ћете платити за ту хитност. Већина платформа примењује премије од 25-100% за убрзану производњу, што одражава стварне оперативне поремећаје приоритетног распоређивања.

Стандардна времена за извеђење обично трају 5-10 радних дана за једноставне делове, 2-3 недеље за сложене монтаже. Убрзане опције могу понудити 3-5 дана или чак 24 сата за одговарајућу премију.

Узајамност је овде од кључне важности: хитне премије се допуштају сложеношћу. Комплексан титанов део са чврстим толеранцијама на 3-дневном брзу производњу може да чини укупне трошкове 3-4 пута више него што би исти део коштао са стандардним временом испоруке и опуштеним спецификацијама.

Разумевање ових међусобно повезаних фактора не само да вам помаже да интерпретирате цитате, већ вам омогућава да оптимизујете дизајне и време пројекта за најбољу равнотежу трошкова, квалитета и брзине. Следећи корак је да се осигура да ваше ЦАД датотеке прецизно преносе све ове информације на платформу за цитирање.

Како припремити ЦАД датотеке за тачне онлине цитате

Оптимизовао си свој дизајн за економичну обраду. Сада долази критична передаја: превод вашег дигиталног модела у формат који ЦНЦ платформе за цитирање могу тачно интерпретирати. Ако погрешите, суочите се са одбаченим преузимањем, нетачним ценама или скупом неисправношћу. Ако то урадиш исправно, цитат ће тачно одражавати оно што ћеш добити.

Према стручњацима за ЦНЦ обраду у Дипеку, добро припремљене датотеке доводе до бољих резултата, мање кашњења и оптимална употреба материјала - Да ли је то истина? Ево како се осигурати да ваше фајлове прецизно комуницирају са вашим намерама дизајна.

Избор правог формата датотека за тачне цитате

Не су сви ЦАД формати једнаки када је реч о ЦНЦ производњи цитирања. Формат који изаберете одређује колико тачно платформа интерпретира вашу геометрију и да ли ваш цитат одговара стварности.

Најпоузданији формати за ЦНЦ делове за обраду укључују:

• СТЕП (.степ,.стп) Златни стандард за ЦНЦ цитирање. СТЕП датотеке сачувају математичке дефиниције крива и површина, обезбеђујући тачну интерпретацију геометрије у различитим софтверским системима. Већина платформа више воли овај формат за 3Д обрађене делове.
• ИГЕС (.игс,.игс) Још један универзални формат који одржава податке о површини и криви. Датотека.igs добро функционише за сложене геометрије, иако STEP генерално нуди бољу компатибилност са модерним системима.
• Паразолидан (.x_t,.x_b) Рођен у многим ЦАД системима и одличан за очување солидних података о моделу. Високо прецизна за делове ЦНЦ машине са сложеним карактеристикама.
• Нативни ЦАД формати (СОЛИДВОРКС, Фјузија 360 и др.) Неке платформе прихватају локалне датотеке, који сачувају све намере дизајна. Међутим, компатибилност варирапроверите захтеве платформе пре преузимања.

Шта је са СТЛ датотекама? Иако је уобичајено за 3Д штампу, СТЛ датотеке приближују површине користећи троугаоце, што може довести до губитка детаља током генерације алата. Као што стручњаци за обраду примећују, ЦНЦ софтвер више воли чврсте моделе који сачувају математичке дефиниције крива и површина. Ако имате само СТЛ, контактирајте пружаоца, али кад год је то могуће, уместо тога дајте СТЕП или ИГЕС.

Једна критична мисао: увек пратите своју 3Д фајлу са 2Д техничким цртежом у PDF формату када имате специфичне толеранције, површинске завршетке или инструкције за монтажу. Ово елиминише претпоставке о вашем дизајну намере и осигурава да ЦНЦ резање параметре одговарају вашим захтевима.

Проверке интегритета модела пре преузимања

Звучи сложено? Не мора да буде. Пре него што кликнете на додатак, проверите ове кораке верификације како бисте ухватили проблеме који узрокују неуспех цитата или нетачности.

Према Водич за решавање проблема у Ксометрији , уобичајене неуспехе у преузимању произилазе из проблема са датотекама које се могу спречити. Ево ваше пре-направљање контролне листе:

1. Проверите да ли је ваша датотека извучена Файлови из неискључених ЗИП фајлова неће се учитавати. Увек извлачите пре преузимања.
2. Проверите ограничења величине датотека Већина платформа ограничава на 100 МБ. Ако ваша датотека прелази ово, смањи резолуцију на сложеним површинама или контактирајте подршку за алтернативе.
3. Уклонити посебне знакове из имена датотека Пороки, скокови, запечатице и звездице могу изазвати грешке у интерпретацији. Користите једноставна алфа-нумеричка имена са потциглом.
4. Потврдите да су јединице исправне Део дизајниран у милиметрама, али интерпретиран у инчама ствара делове 25 пута веће од намењених. Пре извоза проверите подешавања јединица.
5. Проверите поставку тачке порекла Неконзистентне тачке порекла могу изазвати грешке у скаливању или погрешно усклађивање током обраде.
6. Проверите да ли постоје отворене површине или празнине Тврди модели треба да буду потпуно затворени. Отворене површине или мале празнине могу изазвати неуспех у геометријским рачунањима.
7. Уверите се да су фајлови монтаже одвојени Досиеји за монтажу (као што су.СЛДАСМ или.ИАМ) без информација о појединачним деловима ће пропасти. Поједине фајлове за делове поједино подносите.

Погон вашег модела кроз алате за поправку или анализу вашег ЦАД софтвера ухвати већину проблема пре него што постану проблеми. Тражите неразличиве ивице, дуплиране лицеве или мале празнине које можда неће бити видљиве, али изазивају грешке у обрађивању.

Аннотация Најбоље праксе за јасну комуникацију

Када подносите датотеку за ЦНЦ резање, геометрија говори само део приче. Критичне информације о толеранцијама, завршцима и функционалним захтевима треба да се јасно комуницирају.

Ваш пратан технички цртање треба да садржи:

• Критичне димензије са толеранцијама Укажите које карактеристике захтевају чврсте толеранције у односу на стандардну прецизност обраде
• Назвања за завршну површину Укажите вредности Ра или спецификације завршног деловања за сваку површину која је важна
• Спецификација материјала Укључите категорију, темперамент и све захтеве за сертификацију
• Спецификације за нит Стандард, корак, класа прикључења и дубина за све наносне карактеристике
• Идентификација козметичке површине Означите која су лица видљива у коначној апликацији
• Примете о састанку Ако се делови паре са другима, наведите захтеве за одговарајући

Један детаљ који се често занемарује: ако ваш део има пожељну оријентацију за обраду, можда да заштити козметичку површину или оптимизује правцу зрна, укључите то у своје белешке. Оставивши га флексибилним, инжењери могу изабрати најефикаснију конфигурацију, што потенцијално смањује ваш цитат.

Уобичајене грешке при припреми датотека које убијају цитате

Чак и искусни инжењери праве грешке у припреми датотека. Ево проблема који најчешће узрокују одбациване преузимање или нетачне цитате за ЦНЦ обраду делова:

• Заборави да конвертујете фонтове у контуре Текст елементи у векторским датотекама могу потпуно зауставити обраду. Увек прелази на геометрију.
• Укључујући не-машинске карактеристике Не могу се произвести савршено оштри унутрашњи углови, бесконачно танки зидови или карактеристике мање од стандардног алата. Дизајн са геометријом алата у виду.
• Прекомпликовани модели Мале карактеристике или прекомерни детаљи који неће утицати на функцију додају време обраде и конфузију. Уколико је могуће, поједностављајте.
• Недостале дефиниције карактеристика Рупе без одређене дубине, нит без позива на височину, или неодређене претпоставке радијуса који можда не одговарају вашем намеру.
• Неконзистентно скалирање Делови из различитих сесија пројектовања или верзија софтвера могу имати контрадикторне факторе скале.

Шта је то по томе? ЦНЦ машина ради на основу прецизних дигиталних инструкција које се добијају из ваших ЦАД датотека. Нејасност у вашем досијеу ствара нејасност у вашем цитату и потенцијално у вашим завршеним деловима.

Ваш контролни список припреме датотека

Пре него што пошаљете било који захтев за цитат, проверите следеће ставке:

1. Формат датотеке је STEP, IGES или формат одобрен од стране платформе
2. Файл је мањи од 100 МБ и екстрахиран из било које ЗИП архиве
3. Име датотеке користи само једноставне алфанумеричке знакове
4. Јединице су проверене и доследне током
5. Модел је водоотпоран без отворених површина или празнина
6. Технички цртање прати 3Д фајл са свим критичним спецификацијама
7. Толеранције се одређују само када је то функционално неопходно
8. Потреба за материјалом, завршном обрадом и количином је јасно документована
9. Укључују се све посебне белешке за обраду или преференције оријентације

Узимајући петнаест минута да проверите квалитет датотека штеди сатима комуникације и осигурава да ваш ЦНЦ цитат на мрежи тачно одражава оно што ћете заправо платити. Са правилно припремљеним датотекама, следећи корак је разумевање како спецификације толеранције изван основних димензија утичу на вашу цене и када је прецизност заиста неопходна.

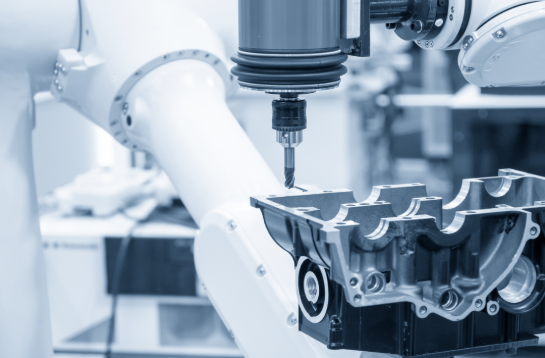

Спецификације толеранције и њихов утицај на цене цитирања

Припремили сте своје фајлове и одабрали материјал. Сада долази одлука која може удвостручити или чак у четири пута повећати ваш ЦНЦ цитат на мрежи без додавања било какве функционалне вредности: спецификација толеранције. Разумевање када је прецизност важна, а када је скупа претераност, одваја информисане купце од оних који несвесно плаћају високе цене за непотребну прецизност.

Према стручњацима за ЦНЦ обраду у Окдору, прекомерно прецизирање толеранција чини 25-40% непотребних производних трошкова у развоју прототипа. То је новац који можете преусмерити на додатне итерације, боље материјале или бржу испоруку.

Стандард против прецизности Толеранција Кошта импликације

Ево шта већина платформи за цитирање не објашњава: однос између толеранције и трошкова није линеарни, већ експоненцијални. Сваки корак ка погоршању прецизности захтева постепено спорије брзине сечења, више завршних пролаза и све софистициранију опрему за мерење.

Размислите о утицају трошкова у стварном свету у свим опсеговима толеранције:

Ниво толеранције	Типични опсег	Кошта мултипликатор	Метода инспекције
Стандард	уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	1х (базни ниво)	Загвозђачи, микрометри
Прецизност	уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	1,5-2х	Цифрови индикатори, прецизни мерилачи
Чврсто	уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	3-4 пута	Потребна инспекција ЦММ
Ултра-тјено	уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно, уколико је потребно.	10-24х	Високопрецизна ЦММ, контрола климе

Према водичима за толеранције Ксометрије, стандардне толеранције за металне делове су ± 0,005 " (± 0,13 мм) и ± 0,010" (± 0,25 мм) за пластику. Ово представља оно што ЦНЦ машине постижу природно са нормалним параметрима сечења без потребе за посебним процедурама.

Зашто цена тако драматично скаче за прецизне ЦНЦ обрађене делове? Неколико фактора се састоји:

• Помање брзине резања Машине морају смањити брзине за додавање да би се смањило одвијање алата и топлотне експанзије
• Више пута завршних пролаза Лаки резици који уклањају минималан материјал, али захтевају значајно време
• Окружење са контролисаном температуром Ултра-тисне толеранције захтевају топлотну стабилност како би се спречио димензионални дрейф
• Специјализована инспекција Проверка ЦММ-а за један ЦНЦ дело за обраду може коштати 50-150, понекад превазилазећи саму трошкове обраде
• Више стопа скрап-а Делови који не спадају у строге спецификације постају неприхватљиви, уграђујући отпад у цене

Као Мод Авансиран објашњава , спецификовање толеранције од 0,025 мм (0,001 инча) на обрађеном корпусу може удвостручити трошкове делова и утројити време вођења у поређењу са стандардним спецификацијама.

Када су строге толеранције заправо потребне

Дакле, када треба да одредите прецизне услуге за обраду ЦНЦ-а уместо да прихватате стандардне толеранције? Одговор лежи у функционалној неопходности, а не у инжењерском перфекционизму.

Резервирајте тешке толеранције за карактеристике које директно утичу на:

• Спреман за састав Шафти, кућишта и коннектори где се компоненте морају прецизно спајати
• Интерфејси за затварање О-колења, површине запљуска и канали течности у којима димензионална варијанта узрокује цурења
• Мобилни компоненти Седишта за лежаје, клизни механизми и ротирајући склопови који захтевају непрекидно рад
• Оптичко или сензорско усклађивање Особности у којима позиционирање утиче на тачност мерења или светлосне путеве

С друге стране, ове карактеристике обично савршено функционишу са стандардним толеранцијама:

• Извански углови и ивице Осим ако се не спајају са другим деловима
• Декоративне површине Изглед је важан, али прецизност димензија обично није
• Пролазни отвор Завршне рупе са великодушним допуном не захтевају посебну прецизност
• Особности за уклањање материјала џепови за смањење тежине или нефункционалне шупљине

Ево практичног теста искусних механичара: питајте се шта се дешава ако се ова димензија разликује за ± 0,1 mm? Ако је одговор "ништа критично", стандардни толеранције ће вам добро служити.

Размотрите примери из стварног света: алуминијумске фацеплате за кутију које су одређене на ± 0,005 мм за усклађивање додају 40% трошковима пројекта са нултом користи од монтаже. У међувремену, кућишта медицинских уређаја која захтевају затварање течности заиста требају ± 0.01 мм толеранције на жлебовима затискања да би се спречило цурењета прецизност даје мерењу вредност.

Читање и одређивање толеранција за оптималне цитате

Разумевање како ефикасно комуницирати са захтевима за толеранцију може драматично утицати на ваш цитат и спречити скупе неразумије током производње.

Када тражите прецизне ЦНЦ делове, примените следеће принципе:

Користите хијерархије толеранције. Не заслужују све димензије једнаку пажњу. Створи три нивоа:

• Критичан Тешке толеранције, потребна 100% инспекција
• Важно Толеранције прецизности са статистичким узорком
• Стандард Постанове толеранције за обраду, минимална верификација

Размислите о ГД&Т-у за сложене захтеве. Геометријско димензионирање и толеранција комуницира не само димензионалне границе већ позиционалне, формне и оријентационе захтеве. Позициона толеранција која се односи на блиски датум често је практичнија од чврстих димензионалних толеранција на карактеристикама далеко од референтних површина.

Укажите само оно што можете да проверите. Према дизајнерским смерницама, ако је нешто тешко обрадити, вероватно је тешко измерити. Указање толеранција које не можете да прегледате ствара производњу несигурности и надува цитате као добављачице цена у ризику.

Почните лагано током прототипирања. Услуге обраде високе прецизности имају смисла за валидацију производње, али први прототипи их ретко требају. Почни са стандардним толеранцијамаувек можеш затегнути одређене димензије ако испитивање открије функционалну неопходност.

Поговорите о материјалним разлозима. Мекији материјали као што су најлон и пластике природно имају лажије толеранције од метала због савијања материјала током сечења. Спецификовање ±0.001" на ХДПЕ може бити физички немогуће без специјализованог алата и опсежног развоја процеса.

Циљ није елиминисање прецизности из ваших дизајна - то је стратегијска примена прецизности. Запазите строге спецификације за 10-20% карактеристика које их стварно захтевају, док осталим 80-90% дозвољавате да користе трошковно ефикасне стандардне толеранције.

Овај приступ пружа најбољу равнотежу: прецизност ЦНЦ обраде делова где функција то захтева, трошковна ефикасност свуда остало. Са разјашњеним стратегијом толеранције, спремни сте да процените да ли онлине платформе за цитирање или традиционални процеси RFQ боље задовољавају ваше специфичне потребе пројекта.

Онлине платформе за цитирање против традиционалних процеса РФК

Оптимизовали сте дизајн, припремили датотеке и стратешки прецизирали толеранције. Сада долази фундаментална одлука: да ли треба да користите ЦНЦ онлине услугу за тренутно цене, или уложите време у традиционалне захтев за цитирање процеса са успостављеним радњама машине? Одговор зависи од специфичних потреба вашег пројектаи разумевање компромиса помаже вам да мудро одаберете.

Ни један од њих није универзално супериорни. Према индустријској анализи ФАКТУРЕА, пејзаж набавке се драматично променио, али традиционални производствени односи и даље нуде предности које дигиталне платформе не могу реплицирати. Погледајмо када сваки приступ има стратешки смисао.

Брзина и погодност Предности онлине платформи

Замислите да преузимате ЦАД фајл у 23 часове и да добијете детаљну цијенту пре поноћи. То је стварност са онлине ЦНЦ услугамаи за време осетљиве пројекте, ова предност брзине је трансформативна.

Најбоље онлине ЦНЦ сервисне платформе пружају неколико убедљивих предности:

• Убрзо или скоро одмах цитирање Оно што је некада трајало 3-5 радних дана сада се дешава за неколико минута. Према Истраживања АМФГ-а , цитирајући софтвер смањује генерацију цитата на само неколико минута, а истовремено смањује људску грешку.
• доступност 24/7. Нема чекања за радно време или усклађивање са временским зонима. Инжењери који раде до касно могу цене опције у реалном времену.
• Одмахна повратна информација о дизајну Многе платформе пружају анализу ДФМ током цитирања, означивањем проблема производње пре него што се обавежете.
• Прозрачна подељавања цена Угледајте тачно како материјал, сложеност и количина утичу на вашу цену без преговарачких игара.
• Масивне мреже снабдевача Платформе вас повезују са хиљадама проверених произвођача, практично елиминишући ограничења капацитета.

За инжењере који се баве пројектовањем, ова брзина трансформише рад. Треба да проверимо да ли прелазак са нерђајућег челика на алуминијум штеди буџет? Подигните обе верзије и упоредите их за неколико минута. Питам се да ли смањење толеранција захтева смањује цену значајно? Одговор се одмах појављује.

Онлине услуге за обраду ЦНЦ-а такође демократизују приступ. Стартапи и мале компаније добијају везе са производњским мрежама које су раније захтевале године изградње односа. Инжењерски тим од две особе може да приступи истим производним капацитетима као и утврђена предузећа.

Када традиционални процеси РФК и даље побеђују

Упркос дигиталној погодности, традиционални односи за ЦНЦ услуге нуде предности које алгоритми не могу реплицирати. За неке пројекте, инвестиција у додатни временски период исплаћује дивиденде.

Размислите о традиционалним процесима РФК када:

• Ваш пројекат укључује прилагођене алате или опреме Комплексни делови који захтевају специјализоване поставке имају користи од директних разговора инжењера са инжењером о оптималним приступима.
• Спецификације материјала су необичне. За прецизну цитату за егзотичне легуре, сертификоване материјале или специфичне топлотне обраде потребна је људска стручност.
• Потребно вам је континуирано партнерство у производњи. Дугорочни односи пружају боље цене, приоритетно распоређивање и заједничко решавање проблема које трансакционе платформе не могу да уједначе.
• Потреба за квалитетом захтева детаљну документацију Аерокосмичке, медицинске и аутомобилске апликације често захтевају ревизије добављача, валидацију процеса и праћење које модели платформе не могу лако да прихвате.
• Окупност оправдава преговоре Заручења за производњу великих количина оправдавају дискусије о прилагођеним ценама које могу бити боље од цена платформе.

Традиционалне услуге за обраду ЦНЦ-а нуде нешто што се платформе боре да обезбеде: институционално знање. Машинска радионица која производи ваше делове годинама разуме ваша очекивања у погледу квалитета, уобичајене обрасце ревизије и омиљени стил комуникације. Они ће проактивно обележавати потенцијалне проблеме и предложити побољшања на основу производње искуства са вашим специфичним апликацијама.

Према анализи производње набавке, сложени изазови набавке - мешање прототипске производње, различитих малих серија и касније серијске производње у више материјала - често имају користи од једне тачке контакта која разуме целу слику.

Директна поређење: Онлине и традиционални приступи

Када процене ЦНЦ услуге близу мене у односу на дигиталне платформе, размотрите како сваки приступ обавља кроз кључне критеријуме:

Критеријуми	Онлине платформе за цитирање	Традиционални процес РФК
Цитатски прелаз	Секунде до сати	1-5 радних дана
Прозрачност цене	Виши види раздвајање трошкова одмах	Променљивазависи од односа са добављачем
Флексибилност прилагођавања	Ограничено на параметре платформе	Високиможе преговарати о било којој спецификацији
Дубина односа	Трансакционална	Потенцијал партнерства
Распоређивање сложених пројеката	Умеренонеке захтевају ручно прегледање	Одлична директна инжењерска дискусија
Цене за количину	Алгоритмички прекиди	Преговарајући за значајне запремине
Документација о квалитету	Стандардизоване опције	Потпуно прилагодљив захтевима
Флексибилност ревизије	Поново учитавање и поновно цитирање	Могућа заједничка дискусија

Хибридни приступи за комплексне пројекте

Ово знају искусни стручњаци за набавке: најбоља стратегија често комбинује оба приступа. Употреба услуга за прилагођену ЦНЦ обраду кроз различите канале на основу фазе пројекта максимизује ефикасност и резултате.

Размислите о овом практичном хибридном радном теку:

1. Ранње прототипирање Користите онлине платформе за брзина. Када се брзо итерација на концептима дизајна, тренутни цитати омогућавају брже доношење одлука. Трансакционална природа одговара експерименталној фази.
2. Валидација дизајна Како се спецификације стабилизују, тражите традиционалне цитате од 2-3 квалификоване продавнице. Упоредите њихове повратне информације са ценовањем платформе како бисте идентификовали потенцијалне проблеме или оптимизације.
3. Производња рампа Утврдити односе са 1-2 пожељне добављаче за текућу производњу. Преговарајте о ценима за количину, споразумима о квалитету и протоколима комуникације.
4. Тренутна производња Одржите приступ платформи за хитне наруџбе, капацитет преливања или развој нових делова док користите стандардну производњу преко установљених партнера.

Овај приступ ухвати удобност на мрежи током фаза истраживања док гради односе са добављачима који пружају дугорочну вредност. Многе компаније откривају да 70-80% њихових делова тече кроз успостављене односе, а платформе се баве преосталим прототипом и специјалним радом.

Према анализи софтвера који цитира, побољшане стопе победе долазе од бржег одговора на RFQ-еали та брзина мора бити уравнотежена са дубином односа које захтевају сложени, понављајући се пројекти.

Шта је кључно? Успореди свој приступ цитирању са положајем вашег пројекта у циклусу развоја и вашим трајним потребама за односом. Рани радни стадијуми имају користи од брзине платформе и доступности. Зрела производња има користи од дубине партнерства и преговараних услова.

Са вашим стратегијом цитирања јасно, разумевање шта се дешава након што пошаљете захтев за цитат - цикли повратне информације ДФМ-а, процеси ревизије и процедуре покретања производње - постаје следећи критичан корак у вашем путу производње ЦНЦ-а.

Шта се дешава након што пошаљете захтев за цитат

Понашали сте ЦАД датотеке, прегледали тренутну цене, и кликнули на пошаљи. Шта сада? Путовање између добијања ЦНЦ цитата на мрежи и гледања готових делова долази када многи пројекти погоде неочекивано кашњење или се непрекидно крећу кроз производњу. Разумевање овог процеса након цитирања вас претвара из пасивног клијента у информисаног партнера који одржава пројекте на путу.

Према анализи производних процеса Фацторема, традиционално снабдевање ЦНЦ-ом често се спотачи због фрагментисане комуникације и недостатка интегрисаног надзора. Како је то решено? Знајући тачно шта да очекујете након што притиснете та дугме за цитате.

Разумевање циклима повратне информације и ревизије ДФМ

У року од неколико сати, понекад неколико минута, након што пошаљете захтев за цитат, вероватно ћете добити повратне информације о дизајну за производњу (DFM). Ово није критика твојих инжењерских вештина. То је колаборативна интелигенција која вам може уштедети хиљаде долара и недеља кашњења.

Анализа ДФМ-а испитује ваш дизајн кроз производњу, означавајући карактеристике које:

• Непотребно повећати време обраде Дубоки џепови, танки зидови или сложена унутрашња геометрија која би могла бити поједностављена
• Питање квалитета ризика Особности подложне одвијању алата, трепету или нестабилности димензија
• Потребно је посебно алате Нестандардне величине рупа, необичне спецификације нита или чврсти радијуси углова
• Створити изазове инспекције Интерне карактеристике које се не могу проверити стандардном опремом за мерење

Ево шта чини ДФМ повратну информацију вредном за обраду прототипа: предлози обично долазе са проценама утицаја на трошкове. Препорука да се повећа унутрашњи радије углова са 1 мм на 3 мм може смањити вашу цијенту за 20%информација која вам помаже да направите информисане компромисе дизајна.

Цикл ревизије функционише на следећи начин: добијате повратне информације, процењујете које су предлози у складу са функционалним захтевима, а затим прилагођавате дизајн и поново поднесете ажуриране цене. За пројекте брзе обраде са чврстим роковима, овај циклус се може скратити у један дан. За сложене монтаже који захтевају инжењерску ревизију, очекујте 2-5 дана.

Према Руководству за процес Стекер Машине за РФК, ДФМ може смањити трошкове, поједноставити производњу производа, минимизирати прераду дизајна и одржати укупни квалитет. Магазини који наглашавају ДФМ током цитирања обично пружају боље резултате од оних који једноставно обрађују наруџбе без повратне информације.

Једна критична тачка о обради ЦНЦ прототипа: повратна информација из првог чланак често открива проблеме које аутоматизовани системи цитирања пропуштају. Инжењери који прегледају ваш део можда примећују да се толеранција не уклапа у одређени материјал, или да дубина затваране рупе не рачуна за прозор на чипу. Овај слој људског прегледа додаје вредност коју не могу да уједначе платформе засноване на чистим алгоритмима.

Узимање у обзир валидности и истека цитата

Тај број на вашем цитату није трајан. Разумевање периода валидности спречава изненађења у буџету и помаже вам да стратешки планирате време набавке.

Према условима продаје ЦНЦ Индустриес-а, цитиране цене су обично важеће 30 дана. Након тога, трошкови материјала, доступност машина и стопе радне снаге могу се променити и захтевати захтев. Ово је посебно важно за:

• Цикли одобрења буџета Ако је за вашу организацију потребно неколико недеља интерног одобрења, излазак цитата може вас изненадити
• Волатилност материјалних цена Алуминијум, челик и посебно специјалне легуре варијационирају са условима тржишта
• Ограничења капацитета Трговина која данас цитира 2 недеље времена за испоруку може се суочити са 4 недеље кашњења следећег месеца

Неколико фактора може изазвати рекоутинг чак и у периоду валидности:

• Промене дизајна Свака промена геометрије, толеранција или спецификација захтева прерачунавања цене
• Корекције количине Структуре цене у количини значи да промена од 50 до 75 комада утиче на трошкове по јединици
• Промене у време провере Захтев за брже испоруке након почетног цитирања обично додаје убрзане премије
• Доступност материјала Ако одређени материјал постане недоступан, алтернативи захтевају ново ценење

За пројекте брзе прототипирања за ЦНЦ обраду где се дизајне брзо развијају, то значи стратешко време. Цитирајте свој дизајн када је довољно стабилан да настави, а не када је још увек у активној итерацији. Употреба три пута троши свакога време и одлага ваш пројекат.

Про савет: ако радите на одређеном буџету, комуницирајте то током цитирања. Многи пружаоци услуга за ЦНЦ прототипирање могу предложити оптимизације које погоде циљну цјену, задржавајући функционалне захтеве.

Од прихвата цитата до производње

Одобрили сте цитат и издали наруџбину за куповину. Оно што се догоди следеће одређује да ли ће ти делови стићи на време или ће се суочити са кашњењем.

Према условама и условима индустрије, почетни рад на пројектима обично не почиње док захтеви не буду прецизно дефинисани, цене се не договоре и одражавају у наручишту за куповину, а све информације и материјали које је обезбедио купац нису примљени. То значи да се неколико корака верификације дешава пре него што чипови почну да лете.

Преглед налога за куповину Ваш ПО се проверава са цитирањем за тачност. Било које неслагањеколичина, спецификације, датуми испорукеморају се решити пре него што се настави. То спречава скупе откриће у средини производње.

Inženjerski pregled За прототипе пројеката ЦНЦ обраде, инжењери финализују:

• CAM програмирање и генерација алата
• Дизајн опреме и стратегија за одржавање рада
• Параметри за избор алата и резање
• Планирање инспекција и контролне тачке квалитета

Укупљање материјала Ако ти не снабдеваш материјалом, продавница ће наручити залиху. Стандардни материјали обично стижу за 1-3 дана. Специјалне легуре, сертификовани материјали или велике количине могу трајати 1-2 недеље.

Планирање производње Ваш посао улази у редовицу на основу обавеза за време извршавања. Убрзане нарачке добијају приоритетно распоређивање; стандардна времена за извршење упадају у нормални рад.

Једна често заборављена мисао: према условима производње ЦНЦ-а, ако се грешке у ЦАД датотекама које је испоручио купац открију док су делови у процесу, додатне накнаде ће бити нанесене на основу времена и материјала за исправљање грешака. Ради се неће наставити док не одобриш ове оптужбе. То јача зашто су питања припреме датотекапроблеме које су ухваћене током производње много скупље од питања ухваћених током цитирања.

За брзу обраду са агресивним временским линијама, проактивна комуникација све убрзава. Потврдите пријем вашег ПО-а, проверите доступност материјала и успоставите примарни контакт за питања која се појаве током производње. Магазине које могу брзо да вас допиру решавају проблеме брже од оних које чекају одговор на е-пошту.

Цео процес након цитирањаод повратних информација ДФМ-а до почетка производњеобично траје од 1 до 5 радних дана за стандардне пројекте. Сложне монтаже, специјални материјали или обимни ревизијски циклуси продужавају овај временски распоред. Разумевање ових корака помаже вам да поставите реалистична очекивања са заинтересованим странама и да у складу с тим планирате распореде пројекта.

Са процесом након цитирања демистификованим, следећа разматрања је како избор типа машинеконкретно 3-оси против 5-оси способностиутиче на цене цитирања и квалитет готових делова.

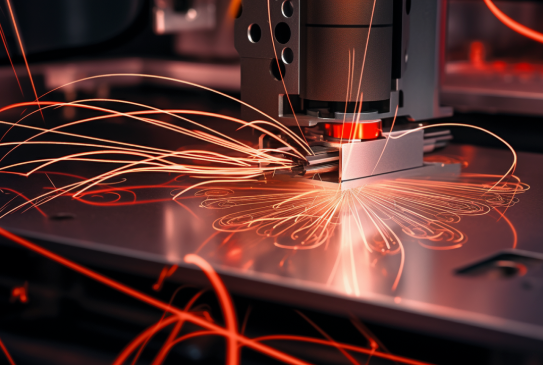

Како избор врсте машине утиче на ваш цитат

Да ли сте приметили драматичан скок цена када ваш ЦНЦ цитат на мрежи прелази са стандардне на напредну обраду? Та разлика се често сведи на један критичан фактор: врсту опреме за ЦНЦ обраду која обрађује ваш део. Разумевање када је 3осична ЦНЦ машина довољна у поређењу са када је 5-осична ЦНЦ машина потребна помаже вам да доносите информисане одлуке и избегавате плаћање премијумских стопа за могућности које вам заправо нису потребне.

Према анализи за обраду Ксометрије, наизглед мала разлика између три и пет ос движења чини свет разлике у капацитету и трошковима. Хајде да разградимо шта ово значи за ваш следећи цитат.

моћности обраде у три ос и профил трошкова

Трхоосична ЦНЦ машина креће свој алат за сечење у три правца: лево-десно (Х), испред-зад (Ј) и горе-доле (З). Помислите на то као на приступ делу из једног правца у исто време, ефикасан за многе геометрије, али ограничен када се сложеност повећава.

Шта троосевна обрада може ефикасно да уради?

• Плоска површина и плитки џепови Идеално за кутије, плоче и заклоне
• 2Д и 2.5Д карактеристике Рупе, ремећи и степенисте геометрије које не захтевају вишеугаони приступ
• Делови са сложеношћу једне стране Особности доступне из једне оријентације
• Производња једноставних делова у великом обиму Где је ефикасност инсталације најважна

Коштене предности су значајне. Према подацима из индустрије, триосичне ЦНЦ машине се крећу од 25.000 до 50.000 долара, у поређењу са 80.000 до преко 500.000 долара за опрему са пет осова. Ова мања капитална инвестиција директно се преводи у ниже сатне стопе и смањене трошкове по делу.

Међутим, ово је компромис који утиче на ваш цитат: сложени делови захтевају вишеструку поставку на триосиним машинама. Сваки пут када оператор мора да поново заплене и поново поставе ваш деловни део, плаћате за то радно време и време машине. Део који захтева три поставке не само да тростручи време обраде, већ додаје и промене фиксера, ре-нулирање и потенцијални губитак прецизности између оријентација.

Када 5-осина обрада оправдава премију

5 осна ЦНЦ машина додаје два ротациона покрета (А и Б ос) стандардним три. Ово омогућава алату за сечење да се приближи вашем делу из практично било ког угла, често у једној монтажи.

Када се ова способност исплати инвестицијом? Размислите о 5 осних ЦНЦ обради услуга када ваши делови имају:

• Комплексне контуре и изрезане површине Очија турбина, импеллери и органски облици
• Подрези и дубоке шупљине Облици недоступни са стандардних оријентација
• Многа страна карактеристика које захтевају чврсту позициону тачност Када би промене у подешавању увеле грешку
• Тене зидове или деликатне геометрије Када континуирано укључивање алата спречава вибрације

Према истраживању анализе трошкова, обрада са 5 осија заправо може смањити укупне трошкове за сложене делове елиминисањем вишеструких поставки и омогућавањем континуираних операција фрезирања. Премијска сатња стопа је надокнађена драматично смањеним временом циклуса.

Способност 5. ос пружа додатне предности квалитета: глаткије завршне површине од континуиране употребе алата, боља прецизност од обраде у једном подешавању и приступ геометрији које би иначе захтевале ЕДМ или секундарне операције. За ваздухопловне компоненте, медицинске импланте и прецизне механизме, ове предности често превазилазе накнаду.

Успостављање избора машине са захтевима за делове

Најбољи ЦНЦ приступ није увек најнапреднији, он је онај који одговара вашој специфичној геометрији и захтевима. Ево како да процените који тип машине служи вашем пројекту:

Фактор	машинирање са 3 осе	машинарска обрада са 5 ос
Комплексност делова	2Д/2.5Д карактеристике, једноставне геометрије	Комплексне контуре, вишеугалне карактеристике
Типично време поставке	Многе поставке за сложене делове	Једноставна поставка за већину геометрија
Размах сатних тарифа	50-100 долара на сат	100-200 долара на сат
Трошкови по делу	Нижи за једноставне делове	Потенцијално нижа за сложене делове
Квалитет завршног деловања површине	Добарможе да покаже знаке поставке	Одличнанепрекидна путева алата
Идеалне примене	Обуви, панели, заносе, плоче	Турбинске лопатице, роллери, ваздухопловни делови, медицински уређаји

Ево практичног оквира за доношење одлука: ако се ваш део може потпуно обрадити из једне или две оријентације са стандардним алатима, три оси вероватно нуде најбољу вредност. Ако ваша геометрија захтева приступ алату са више углова, има подрезе или захтева изузетну континуитет површине, инвестиција у 5 осова исплаћује се.

Један фактор који се често занемарује током цитирања: стручност оператера. Према стручњацима за обраду, машине са пет осова захтевају специјализовану обуку и напреднији ЦАД/ЦАМ програмирање. Ова стручност је изграђена у сатним стопама, али такође значи да ваши сложени делови добијају одговарајућу пажњу квалификованих механичара.

Када тражите следећи ЦНЦ цитат на мрежи, размотрите да ли избор машине на платформи одговара вашим стварним захтевима. Неке платформе аутоматски прелазе на 5 ос за било коју сложену геометријупотенцијално наплаћујући премије када би квалификовани рад на 3 ос био довољан. Други су по подразумевању на 3-оси и захтевају ручно ескалацију за делове којима је заиста потребна способност вишеоси.

Разумевање ове разлике не само да штеди новац, већ осигурава да ваши делови добију одговарајућу производњу. Једноставна бракета обрађена на скупиј 5-осиној опреми троши буџет. Комплексан покретач који се присиљава кроз више три осних подешавања жртвује квалитет. Успоређивање способности машине са геометријом делова даје оптималне резултате уз одговарајућу цену.

Са појамљеним принципима избора машине, последњи корак у овладању ЦНЦ цитирањем је учење како ефикасно проценити и упоредити више цитирањаидентификовање скривених трошкова и индикатора квалитета који разликују одличне добављаче од адекватних.

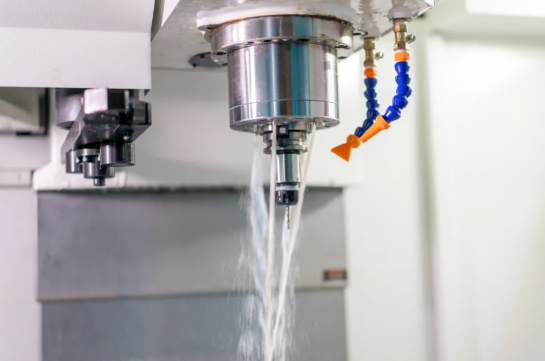

Процењивање и упоређивање вишеструких ЦНЦ цитата

Примала си три понуде за исте делове. Један је 40% јефтинији од осталих. Одличан посао, зар не? Не мора бити. Најнижи број ретко говори целу причу, а искусни купци знају да упоређивање цитата захтева да се гледа далеко даље од крајње ретке.

Према Анализа ЦНЦ обраде , једноставно стављање цитата једна поред друге и одабирање најнижег броја је уобичајена грешка. За праву поређење јабука са јабуком потребан је структурирани приступ који узима у обзир све аспекте понуде, укључујући квалитет, поузданост и испоруку, а не само почетну цене.

Стварање поређења цитата од јабуке до јабуке

Када цитати за прилагођене обрађене делове стигну са различитим форматима и линијским ставкама, поређење постаје изазов. Ево како да нормализујете податке за значајну процену.

Почните стварајући табелу са конзистентним категоријама за све добављаче:

• Материјални трошкови Проверите да сваки цитат користи идентичну категорију материјала и спецификације
• Наградња за поставку и програмирање Неки цитати их спајају; други их детаљно одређују одвојено
• Трошкови обраде по комад Основни трошкови производње за сваку јединицу
• Навршене и постпроцесуране Површински третмани, премази, топлотна обрада
• Инспекција и документација о квалитету Извештаји о првом чланку, сертификати о усаглашености
• Превоз и паковање Често искључени из цитираних цена

Према индустријским смерницама, транспарентан и детаљан цитат је знак професионалног добављача, који вам даје јасну слику о томе где ће ваша инвестиција. Ако у цитату нема ове поделе, тражите појашњење пре него што наставите.

Када процене цена за прилагођене металне делове из различитих опција ЦНЦ обради, проверите да ли ове спецификације тачно одговарају:

• Спецификације толеранције и захтеви за инспекцију
• Наводњавање површине (Ra вредности)
• Сертификације материјала и захтеви за тражимост
• Усаглашавање количине и распореда испоруке
• Обезбеде за време извршења у идентичним условима

Цитат који се појављује 30% јефтиније може искључити постпроцесинг који сте претпоставили да је укључен, или навести лабљи толеранције него што ваш дизајн захтева. Ове разлике су изузетно важне за прилагођене ЦНЦ деловешто изгледа као уштеда често постаје трошкови прераде.

Идентификовање скривених трошкова у ЦНЦ цитирањима

Та привлачна ниска цена може бити скривање трошкова који се касније појаве. Разумевање где се крију трошкови помаже вам да избегнете непријатна изненађења након почетка производње.

Погледајте ове уобичајене индикаторе скривених трошкова:

• Нејасне спецификације завршног обраде "Стандардна завршна обрада" значи различите ствари за различите продавнице. Упишите нам Ра вредности.
• Извађене секундарне операције Ви можете преузети брисање, препремање и преклопање, али то не укључује добављач
• Минималне наплате за наруџбину Ниске цене за парче понекад долазе са минималним износом фактуре
• Накнаде за ревизију и промену Како модификације дизајна током производње утичу на цене
• Уколико је ова вредност небитна, не би требало да се користи за одређивање вредности. Цитирано време за извршење може претпоставити стандардни распоред, а накнаде за брзу употребу се примењују касније
• Искључења за паковање и испоруку Посебно значајно за крхке или прецизне делове који захтевају посебан третман

Према анализи трошкова Ксометрије, кратки временски радови воде трошкове због прекотрадног рада и убрзања материјала и завршног деловања. Посебна алатка или процеси такође могу играти значајну улогу у трошковима вожње. Ако вам се чини да је цитат превише добар у поређењу са другима, питајте конкретно шта је искључено.

Компаније које законски производе металне делове на основу куповина треба да обезбеде детаљне разлоге без отпора. Нежељност детаљних трошкова често сигнализује да ће се прилагођавања појавити касније у процесу, када сте посвећени и имате мање преговарачке утицаја.

Уговорни захтеви за сертификацију и индикатори квалитета

Овде је процена цитата постаје стратешка: сертификације нису само ознаке квалитета - директно утичу на цене, способност и погодност пројекта.

Разумевање шта свака сертификација значи за ваш пројекат:

• ИСО 9001 Излазни стандард управљања квалитетом. Указује документоване процесе, доследне процедуре и оквире континуираног побољшања. Очекујте од било ког професионалног пружаоца сервиса за радња са машинама.
• АС9100Д Управљање квалитетом специфичним за ваздухопловство. Потребан за компоненте авиона и додаје тражимост, контролу остатака страних предмета и побољшану документацију. Обично додаје 10-20% на цитате због накнаде за поштовање.
• ИАТФ 16949 стандард квалитета у аутомобилској индустрији. Позива на контролу статистичких процеса (СПЦ), ППАП документацију и протоколе за управљање добављачима. Од суштинског значаја за улазак у производњу аутомобила.
• ISO 13485 Управљање квалитетом медицинских уређаја. Потребна је контрола дизајна, управљање ризиком и документација за усаглашавање са регулативама. Додаје значајне накнаде, али омогућава производњу медицинских уређаја.

Према смерницима за избор добављача, ова сертификација указује на структуриране процесе и понављајућу квалитет. Они такође одражавају да ли је продавац квалификован да се сматра међу добављачима у регулисаним секторима.

Поред сертификација, показатељи квалитета који оправдавају премије за цене укључују:

• Способности за унутрашње инспекције опрема за ЦММ, оптички компаратори, тестори грубости површине
• Извештаји о инспекцији првог члана Документована верификација пре производње
• Сертификати о материјалу и пратљивост Сертификати за фабрике, праћење партије, документација о усаглашености
• Подаци о способностима процеса вредности КПК које показују доследну производњу
• Референције клијената у вашој индустрији Доказан искуство са сличним захтевима

ЦНЦ обраданица која наплаћује 15% више али нуди AS9100D сертификацију, инхаус ЦММ инспекцију и документоване контроле процеса може пружити много бољу вредност од јефтиније алтернативе која нема ове могућности, посебно када трошкови одбијања, кашњења у прерађивању или неусвр

Ваш контролни список за оцењивање цитата

Пре него што се обавежите на било који добављач за производњу ЦНЦ делова, проверите:

• Сви цитати одређују идентичне материјале, толеранције и завршне делове
• Наредне операције су детаљно описане.
• Укључени су или јасно искључени трошкови превоза, паковања и документације за инспекцију
• Времена за извршење су иста за све понуде
• Сертификације одговарају вашим захтевима индустрије и апликације
• Услови плаћања и периоди валидности понуде су прихватљиви
• Политике ревизије и процедуре за промену налога су документоване
• Референце или студије случаја показују релевантно искуство

Циљ није пронаћи најјефтиније понуде, већ идентификовати најбољу вредност. Добавитељ са транспарентним ценама, одговарајућим сертификацијама и доказаном системом квалитета често даје ниже укупне трошкове власништва од алтернатива са атрактивним почетним бројевима, али са скривеним компликацијама.

Са утврђеним критеријумима за процену, последњи корак је синтетизација свега што сте научили у сигурно доношење одлука за ваш следећи ЦНЦ производњи пројекат.

Доносити поуздане одлуке о ЦНЦ цитирању

Усагласили сте се са факторима цене, савладали припрему датотека, научили оптимизацију толеранције и разумели како да процените конкурентне цитате. Сада долази тренутак за акцију: примењивање ових принципа на ваш следећи пројекат. Разлика између купца који су стално обезбедили конкурентне цене и оних који преплаћују се свезује на систематску примену свега што се обухвата у овом водичу.

Према стручњацима за оцену ЦНЦ обраде, процену цитата за ЦНЦ обраду представља систематски процес који захтева свеобухватно разматрање различитих кључних фактора. Ово није само једноставна поређење цена, већ и дубоко разматрање квалитета услуге, техничке снаге и укупне трошкове ефикасности иза цитата.

Како применити ова начела на следећи цитат

Спреман да тражиш следећи ЦНЦ цитат на мрежи? Ево како превести знање у акцију за оптималне резултате.

Пре него што нешто накључите:

• Прегледајте толеранције затегнете само функционалне карактеристике, остало остављајте у стандардним спецификацијама
• Уверите се да је ваш ЦАД датотека је водоотпорна, правилно скалирана, и извози у СТЕП или ИГЕС формату
• Припремите технички цртеж у којем се наведу критичне димензије, завршна обрада површине и захтеви за материјале
• Одредите да ли је ваша геометрија заиста захтева способност 5 оса или ако је квалификовани 3-оса посао је довољан

Када се упоређују цитати:

• Нормизација свих цена према идентичним спецификацијамаквалитет материјала, ниво толеранције, захтеви за завршетак
• Идентификујте скривене трошкове у превозу, документацији за инспекције и секундарним операцијама
• Проверите сертификације одговарају вашим захтевима индустрије пре него што размотрите цену
• Захтева за повратним подацима ДФМ од најбољих кандидатаквалитет предлога указује на инжењерске способности

За пројекте малог обима ЦНЦ обраде и брзе потребе за ЦНЦ прототипирањем, хибридни приступ често даје најбоље резултате: користите онлине платформе за брзину током итерације дизајна, а затим успостављате односе са сертификованим добављачима за производњу. Ово олакшава истраживање док се гради дубина партнерства за текућу производњу.

Параметри ЦНЦ-а и ЦНЦ резања који утичу на вашу понудуматеријална обрадна способност, геометријска сложеност, спецификације толеранцијесу све променљиве које контролишете кроз одлуке дизајна. Свака оптимизација коју урадите пре преузимања директно се преводи у уштеду трошкова без жртвовања функционалности.

Проналажење сертификованих партнера за производњу спремне за производњу

Када ваш пројекат напредује од прототипа до производње, сертификација постаје не-проговарачка. Према Анализа добављача по ИАТФ 16949 , сертификовани добављачи користе напредне технологије, квалификовану радницу и систематске процесе како би осигурали да њихови производи не само испуњавају, већ и превазилазе очекивања клијента.

За аутомобилске апликације посебно, сертификација ИАТФ 16949 у комбинацији са статистичком контролом процеса (СПЦ) представља златни стандард. Организације које се придржавају ових оквира постижу до 30% смањење производних дефеката док пружају тражимост и документацију коју захтијева ваш ланац снабдевања.

Размислите шта производња спремна способност заправо значи: беспрекорно шкалирање од брзе ЦНЦ прототипирања кроз масовну производњу, доследан квалитет преко количина прелаза, и рокови који одговарају агресивни програм распореда. Добавитељи као што су Шаои Метал Технологија примероци овог приступаЕфикасног стандарда за производњу компоненти са високим толеранцијама, са временом до краја производње од једног радног дана за сложене зглобове шасије и металне бушице.

Алуминијумска производња и прецизна обрада су вам потребна у свим снабдевачима. Различитељ је да ли те способности долазе са системима квалитета, документацијом и одговорношћу које захтевају производње програми.

Најјефикаснији ЦНЦ цитат није увек најнижи број, већ онај који испоручује одређену квалитет, у распореду, од добављача чије способности одговарају сложености вашег пројекта и захтевима сертификације.

Ваши следећи кораци су јасни: примените принципе оптимизације толеранције на тренутни дизајн, припремите датотеке у складу са захтевима платформе, затражите цитате од више сертификованих добављача и процените одговоре користећи структурирани оквир за поређење. Сваки пројекат постаје прилика да побољшате свој приступизградњу односа са добављачима и вештина у набавци које се комбинују у трајну конкурентну предност.

Без обзира да ли купујете један прототип или лансирате производњу у великој количини, принципи остају конзистентни: наведите само оно што функција захтева, јасно комуницирајте намеру дизајна, усагласите могућности добављача са захтевима пројекта и процене укупну вредност, а не само почетну цену. Увлачите ове основе, и сваки ЦНЦ цитат на мрежи постаје прилика да обезбедите тачно квалитет и цену коју ваш пројекат заслужује.

Често постављена питања о ЦНЦ цитатима на мрежи

1. у вези са Како да на мрежи добијем цитат за ЦНЦ обраду?

Да бисте добили ЦНЦ цитат на мрежи, подносите ЦАД датотеку (пожељно СТЕП или ИГЕС формат) на платформу цитирања као што су Ксометри, Протолабс или РапидДирект. Систем анализира геометрију делова, избор материјала, толеранције и количину како би генерисао цене за секунди до сати. Укључите технички цртеж са критичним димензијама и захтевима за завршном површином за најтачнију цијену. Уверите се да је ваша датотека водонепроникљива, правилно скалирана и да није грешна пре него што је подносите.

2. Уколико је потребно. Који фактори највише утичу на цијену ЦНЦ обраде?

Пет примарних фактора одређују ЦНЦ цене: избор материјала и рејтинге за обраду (титан кошта 5-10 пута више од алуминијума), геометријска сложеност која захтева вишеструку поставку или обраду са 5 осија, спецификације толеранције (тјене толеранције могу повећати Потреба за завршном површином и секундарне операције као што су анодирање или топлотна обрада додају додатне слојеве трошкова.

3. Уколико је потребно. Који је најбољи формат датотеке за ЦНЦ обраду цитата?

СТЕП (.степ,.stp) датотеке су златни стандард за ЦНЦ цитирање јер сачувају математичке дефиниције крива и површина, обезбеђујући тачну геометријску интерпретацију. IGES (.igs) датотеке такође добро раде за сложене геометрије. Избегавајте СТЛ датотеке када је то могуће јер приближавају површине користећи троугаоце, потенцијално губећи детаље. Увек пратите 3Д датотеке са 2Д техничким цртежом у PDF формату који одређује толеранције, завршне површине и захтеве за материјал.

4. Уколико је потребно. Како се онлине ЦНЦ платформе за цитирање упоређују са традиционалним РФЦ процесима?

Онлине платформе пружају цитате за неколико минута у поређењу са 1-5 дана за традиционалне РФК, нуде доступност 24/7, пружају тренутни ДФМ повратни подаци и повезују вас са мрежама хиљада проверених произвођача. Међутим, традиционални процеси су одлични за пројекте који захтевају прилагођене алате, егзотичне материјале, дубоку квалитетну документацију или дугорочна партнерска сарадња у производњи. Многе компаније користе хибридни приступ: онлине платформе за брзо прототипирање и истраживање, успостављене односе са добављачима за производњу.

5. Појам Када треба да изаберем 5-оску ЦНЦ обраду уместо 3-оске?

Изаберите обраду са 5 осија за делове са сложеним контурама, скулптурним површинама, потрезањима, дубоким шупљинама или вишестраним карактеристикама које захтевају чврсту тачност положаја. Док са 5 осија савремени стопе трче од 100-200 долара у поређењу са 50-100 долара за 3 осија, способност једне поставке може смањити укупне трошкове за сложене геометрије елиминисањем вишеструких операција репозиционирања. За једноставне плоче, заносе и 2Д/2.5Д карактеристике доступне из једне оријентације, обрада са 3 оси нуди бољу вредност.
