Разумевање бркања у дубокоцртању

Када извучете плоски метални празан у тридимензионални облик, нешто мора да се одрекне. Материјал се стисне, истеже и тече у шупљину. Када тај процес не иде на добро, добијате брке: таласне таласе које угрожавају изглед и структурни интегритет вашег делова. Овај недостатак остаје један од најпостојанјих изазова у обрада листова метала , који утичу на све од аутомобилских кузара до конзерви за пиће.

Убркање у дубокој штампажи је у суштини облик локалног нагињања. То се јавља када притиснички напори у листу прелазе способност материјала да се супротстави деформацији изван равна. Шта је било резултат? Поврсти, таласи или гужве који чине делове непотребним или захтевају скупе секундарне операције за поправку.

Шта се убркава у дубокоцртању штампања

У својој суштини, овај дефект је проблем нестабилности. Како удар присиљава празно у шупљину, регион фланже доживљава радијални напетан стрес који га повуче унутра, а истовремено подвргнути окружном компресијском напетанству док се његов дијаметар смањује. Када се притисак на обручници постане превише велики, плоча се скреће.

Убркање почиње када компресивни окружног стреса у фланже прелази локални отпор на склоп материјала, што узрокује лист да се склопи ван плоча.

Овај механички принцип објашњава зашто се танкији листови лакше бркају него дебљи, и зашто су одређене категорије материјала склоније овом дефекту од других. Држеч за празно место врши притисак према доле посебно да би се супротставио овој тенденцији нагињања, али је пронаћи праву равнотежу оно где се налази прави инжењерски изазов.

Фланге Вриггинг против Ворд Вриггинг Два различита начина неуспеха

Не стварају се све брке једнаке. Разумевање где се они формирају први је корак ка њиховом решавању. Истраживање објављено у Časopisu za obradu materijala категоризује овај дефект у две механички различите врсте:

• Убркање фланге се јавља у равном делу празног која остаје између држача празног и штампе током цртања. Ова област доживљава директен притисак када материјал тече унутра.
• Слитки се развијају у нацртаном бочном зиду или зиду чаше након што материјал прође преко радијуса штампе. Овај регион је релативно неодржаван алатом, што га чини подложнијим нагинућу под нижим нивоима стреса.

Ови два начина неуспеха деле исти коренски узрок, компресивни окружни стрес, али реагују на различите корективне акције. Стенски бркање се јача од фланже бркање јер бочни зид нема директне ограничења које пружа празан држач. Утјецавање бркица на зиду прилагођавањем снаге за празан држач је теже, јер сила првенствено утиче на радијални напетост на затезању, а не директно обуздава зид.

Ево организационог питања које би требало да води ваше решавање проблема: где се твоја брка формирају? Одговор ће одредити ваш дијагноз и лекове које бисте требали размотрити. Бука на периферији фланже указује на недовољну снагу за држење празног места или прекомерно празно место. Брка на нацртаном зиду указује прекомерно очишћење од пробојног материјала или неадекватне подршке зидова. Ако се према њима гледа као према проблемима које се могу заменити, то доводи до губљења времена и до континуираног одлагања.

У овом чланку ћемо се вратити овом методу дијагностике заснованом на локацији. Било да радите у производњи челика или производите прецизне компоненте за производњу метала, физика остаје иста. Дефект вам говори где да гледате; ваш посао је да разумете шта вам говори.

Механика иза тога зашто се појављују бркице

Да би се разумело зашто се образдују набрзане, потребно је погледати шта се дешава са металом током потеза. Замислите да је празна фланза као прстен који се вуче унутра према удару. Како се спољни пречник смањује, обим мора такође да се смањује. Тај материјал мора негде да иде, а када не може да тече спољно, то се окврће горе или доле, стварајући брке.

Звучи комплексно? У ствари је једноставан када га разложите. Фланза доживљава два конкурентна стреса истовремено: материјал који се вуче радијалним напетом према шупљини ротације и окружност притискања који стиска материјал док се његов периметар сузива. Када притиснички напон превазиђе способност плоча да се одупре деформацији ван равни, почиње отклона.

Напређење и загнување на крупу Механички основни узрок

Помисли на то као на срушивање празне алуминијумске конзерве са врха. Цилиндрични зид се испушта напоље јер притискачко оптерећење премаши отпор танког зида на бочно одвијање. Исти принцип важи и за фланж током дубоког цртања, осим што компресија делује окружно, а не осевно.

Три геометријска и материјална фактора одређују колико ће се лакше плоча скрсти под овим притиском:

• Дебљина листа: Тонкији листи се лакше савијају јер се отпорност на савијање смањује са кубом дебелине. Лист пола дебелији има само једну осму отпорности на нагиб.
• Стротост материјала (еластични модул): Материјали са вишим модулом ефикасније отпорују еластично нагињење. Због тога су алуминијумске легуре, са приближно трећином еластичног модула челика, по својој природи склоније брдању при еквивалентној дебљини.
• Ширина фланже без подршке: Растојање између отвора и празног ивице одређује колико материјала може слободно да се закрчи. Шире неодржане површине означавају мањи отпор на нагиб, слично како се дужи колона нагиба под мањим оптерећењем од краће.

Истраживања из Државни универзитет у Охају експериментално је доказао ову везу користећи АА1100-О алуминијумске пражне. Када је сила за држење празног стакла подешена на нулу, фланж се набрцао скоро одмах након почетка формирања. Како је сила за задржавање повећавала, брзање се одлагало, а када је прелазило критичан праг, брзање се потпуно потискало.

Како материјална својства подстичу ризик од бркања

Овде ваш лист са подацима о материјалу постаје дијагностичко средство. Три својства директно утичу на то како материјал реагује на компресивне напетости које узрокују брдиње: чврстоћа издвајања, експонент загарђивања натеза (n-вред) и пластична анизотропија (r-вред).

Тврдост издвајања дефинише ниво стреса на којем почиње пластична деформација. Материјали са мањом чврстоћом уноса улазе у пластични проток раније у потезу за вучење, што заправо може помоћи у редистрибуцији стреса и одлагању нагиба. Експериментални рад на комерцијално чисте алуминијумске категорије открили су да легуре са мањим напором на износ показују бољу отпорност на брдање, под условом да су друга својства повољна.

N-вредност, или експонент затрљања на напетост, описује колико брзо материјал јачава док се деформише. Материјали са већим n вредностима равномерније распоређују напетост преко фланже, а не концентришу деформацију у локализованим зонама. Ова једнака расподела напетости смањује вероватноћу локалног савијања. Као што објашњава MetalForming Magazine, тврдоће за рад које карактерише n-вредност смањује тенденцију локалног рањивања у високо деформисаним подручјима. Исти принцип важи и за бркање: материјали који се равномерно оштре одбијају локалне нестабилности које покрећу бучкине.

Р-вредност, или однос пластичне анизотропије, указује на то како материјал отпорно отпори редињивању у односу на деформацију у равни. Материјали са већим r-вредношћу префериран деформишу се у равни листова, а не кроз дебљину. Ово је важно за бркање јер одржавање дебљине фланже одржава отпорност на нагиб током целог потеза. Материјал који се брзо растира губи способност да се супротстави компресијском савијању док се операција напредује.

Управни односи су јасни:

• Виша n-вредност = равномернија дистрибуција напетости = боља отпорност на брдице
• Виша r-вредност = мање ређивање = одржавање отпора на нагиб током течања
• Мања чврстоћа уноса (са адекватном n-вредношћу) = раније пластично проток = боља редистрибуција стреса

Ове везе објашњавају зашто избор материјала није само о снази. Високојакости челик са ограниченом продужењем и малом n-вредношћу заправо може бити склонији брдању од ниже јакости са супериорним карактеристикама формабилности. Исте логике се примењују када се челик упоређује са алуминијем: чак и када заваривање или спајање алуминијума није проблем, нижи модул еластичности алуминијумских легура значи да захтевају различите приступе процеса за сузбијање брда.

Са овим механичким основама, следеће питање постаје практично: како однос цртања и геометрија празног цртања утичу на то када и где почиње брдање?

Нацртајте однос и празна геометрија као бркаве променљиве

Сада када разумете притисак који покреће формирање брка, следеће питање је практично: колико материјала можете извући пре него што ти притисци постану неуправљиви? Одговор лежи у две међусобно повезане променљиве које многи инжењери занемарују док се проблеми не појаве на терену: однос завука и геометрија празног .

Замисли да покушаваш да повучеш велику кружну столњу кроз мали прстен. Што више тканине имате у односу на дијаметар прстена, то се више материјала сглоби и преклопи. Дубоко цртање функционише на исти начин. Однос између почетне величине празног места и коначног дијаметра перцовања одређује колико окружног компресије фланж мора апсорбовати, и да ли та компресија остаје у контролисаним границама или изазива нагиб.

Нацртајте пропорцију и њен ефекат на почетак брда

У ограничавајући однос вучења (ЛДР) дефинише максимални однос празног дијаметра према дијаметру перцовања који се може успешно извући без неуспеха. Када пређете овај праг, запремина материјала за фланже који се компресира постаје превише велика. Напрезања која настаје због облога превладава отпорност листе на нагиб, и стварају се буке без обзира колико силе налагате на држеч.

Ево зашто је то важно: с повећањем односа вучења, више материјала мора да улази унутра током сваког удара. Овај додатни материјал ствара већу компресију у окружности фланже. Ако је цртање удар довољно велико у односу на празан ивицу, компресија остаје ограничена и материјал тече глатко. Али када је празно место превише велико у односу на дијаметар перцова, прекомерна компресија ствара отпор течењу који процес не може превазићи.

Сила која је потребна да се материјал повуче у штампу повећава се са односу повука. У неком тренутку, радијални напетост потребан за превазилажење компресије фланге прелази оно што материјал може да издржи без прекомерног танковања или пуцања у носу перца. Међутим, пре тог прага раскола, бркање се често појављује прво када се фланж закрчи под притиском.

Због тога је важно израчунати величину празног места користећи методе површине, а не линеарна мерења. Круга чаша формирана углавном компресијом захтева празан пречник знатно мањи од линеарне удаљености кроз завршен део. Прецењивање величине празног места на основу димензија делова, а не захтева за проток материјала, један је од најчешћих узрока проблема са бркавицама.

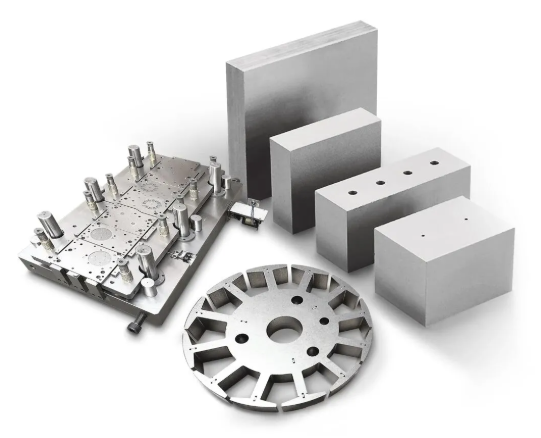

Оптимизација празног облика за контролу проток материјала

За округле шоље, однос између празног и пунча је једноставан. Али шта се дешава када цртате правоугаонске кутије, контурне плоче или асиметричне облике? Ово је место где оптимизација празних облика постаје моћно средство за контролу брда, а где многе операције штампања остављају перформансе на столу.

Истраживање објављено у Међународни часопис за напредну производњу показује да оптимизација почетног празних облика за правоугаонске делове смањује остатак и побољшава ефикасност формирања. Студија је показала да је укључивање анизотропних својстава материјала у оптимизацију празног материјала смањило грешку контура са 6,3 мм на 5,6 мм, постижући укупну грешку испод 4 посто.

Принцип је једноставан: некружни празни делови за несиметричне делове контролишу колико материјала улази у штампу на свакој локацији. Формиран празан који следи линију отварања перцова тече слободније од правоугаоног или трапезоидног празног са вишкама материјала у угловима. Као што ФормингВорлд објашњава, додатни материјал изван углова црпања подручја ограничава проток материјала, док празан облик који следи геометрију тече слободније.

Погледајте Б-пилар или сличну конструктивну компоненту аутомобила. Трапезоидна скина пуста може бити јефтинија за производњу јер не захтева посебну пустошу. Међутим, тај додатни материјал у угловима ствара додатну ограничење металног проток. Формиран празан следи отвор перцовања ближе, олакшавајући задржавање и дозвољавајући материјалу да тече у углови за побољшану формабилност и смањен ризик од брда.

Превелике празнине су уобичајени изазов за бркање који производње понекад занемарује. Када је празно место веће од очекивања, материјал се мање ефикасно пролази у углове и има већи контакт са везивником. Ово повећава ограничење од снаге и тријања. Резултат је већи притисак на фланжу и већа тенденција за брдање. С друге стране, мање празни купови могу превише лако тећи, смањујући жељено истезање и потенцијално клизнући кроз зглобове пре него што стигну до дна.

Неколико фактора геометрије празног места директно утиче на ризик од брка:

• Дијаметар празног места у односу на дијаметар перцова: Виши односи означавају више материјала у компресији и већу тенденцију на брдање. Останите у пределу ЛДР-а за свој материјал.
• Симетрија празног облика у поређењу са геометријом делова: Пустове облика које прате контуре отварања перцовања смањују вишак материјала у зонама високе компресије.
• Волумен материјала за углове у правоугаоним пражњацима: Углови доживљавају већи притисак на компресију од правих страна. Превише углових материјала појачава овај ефекат.
• Једноставност ширине фланже: Неравномерне ширине фланже стварају неравномерну дистрибуцију компресије, што доводи до локализованих брка у ширим зонама.

Радни тврди материјал из претходних операција обликовања такође утиче на то како празни делови реагују на компресију. Ако је материјал већ оштрио од раније обраде, његова способност да се равномерно деформише смањује. Ово може смањити прозор између почетка брда и неуспеха у резању, што оптимизацију празног геометрија још критичније за вишестепене операције.

Практична поука? Геометрија празног материјала није само одлука о коришћењу материјала. Он директно контролише расподелу притиска у фланжу и одређује да ли ваш процес безбедно ради у прагу брда или стално бори дефекте на обзиру. Са разумевањем односа за повлачење и геометрије празног места, следећи корак је испитивање како параметри алата пружају директну контролу над брдицама током самог обрада.

Параметри алата који контролишу или узрокују брдице

Оптимизовали сте своју геометрију и одабрали материјал са повољним карактеристикама обрађивања. Шта сада? Сам алат постаје ваш примарни контролни механизам за управљање брдицама током стварне операције обликовања. Сваки параметар који поставите, од снаге за држење празног места до геометрије радијуса штампе, директно утиче на то да ли ће се ваша фланца заплетнути или ће тећи глатко у шупљину штампе.

Ево изазова са којим се суочавају већина инжењера: исте прилагођавања која сузбијају брдиње могу изазвати пуцање ако се превише притисне. Ово није проблем оптимизације са једном променљивом. То је акција балансирања у којој сваки параметар алата седи на спектру између два режима неуспеха. Разумевање где се ваш процес налази на том спектру, и како га навигационирати, одваја доследну производњу од хроничних проблема квалитета.

Сила држећег празног Балансирање брдања против пуцања

Сила за држање празног материјала (BHF) је централна контролна променљива за брзање фланже. Држец за празно притисак наноси на фланж, стварајући тријање које обуздава проток материјала и ствара радијално напето напето у листу. Ова напетост се супротставља окружној компресији која узрокује нагиб.

Када је БХФ сувише низак, фланжу недостаје довољно ограничења. Напрезање компресивног круга премашава отпорност листе на нагиб, и формирају се бубрези. Као Произвођач примедбе, недовољан притисак на држећу за празно дозвољава металу да се брка када је подложена компресији, а бркави метал изазива отпор на проток, посебно када је заробљен у бочну зид.

Када је БХФ превише висок, појављује се супротан проблем. Превишег притиска спречава метал да улази унутра, што доводи до тога да се материјал истеже уместо да се вуче. Ово истезање растира листо у радијусу носа, што на крају доводи до раскола. Истог извора се наглашава да прекомерни притисак на држећу за празно ограничава проток метала, што доводи до истезања метала, што би могло довести до раскола.

Шта то значи у пракси? БХФ мора бити довољно висок да потисне искрцавање, али довољно низак да дозволи проток материјала. Овај прозор варира у зависности од квалитета материјала, дебљине листова и дубине извлачења. За материјале са ограниченим продужењем, као што су напредни челићи високе чврстоће, прозор се знатно сужава. Имате мање могућности за грешке пре него што пређете са бркаве територије на раскошну територију.

Распределба притиска је важна као и укупна сила. Лоши одржавање перси или оштећени перси стварају неједнакости притиска преко површине празног држача. То узрокује локализовано прекомерно ограничавање у неким областима и слабо ограничавање у другим, стварајући и брдице и расколе на истом делу. Ивализатори помажу да се одржи одређени јаз између лицевице и држећег стакла без обзира на варијације притиска, али захтевају редовну калибрацију да би правилно функционисали.

Радијас за рошење, радијас за ударање, прозор и дизајн биљке за цртање

Поред БХФ-а, четири додатна параметра алата директно утичу на понашање брка: радијус уласка у штампу, радијус носа, прозорница штампе и дизајн биљке. Свака од њих представља свој компромис између ризика од бркања и пуцања.

Рајеус уласка у штампу одређује колико се материјал оштро савија док прелази из фланге у нацртани зид. Већи радиус смањује тежину савијања, смањује силу повлачења и ризик од пуцања. Међутим, такође повећава површину фланже без подршке између ивице празног држача и отвора штампе. Ова већа зона без подршке има мању отпорност на нагиб, што повећава склоност на брдање. Мањи радиус штампе ефикасније обуздава материјал, али концентрише стрес на савијању, повећавајући ризик од кршења. Толедо Металл Спиннинг објашњава да ако је радијум штампе сувише мали, материјал неће лако тећи, што ће довести до истезања и кршења. Ако је радијус штампе превише велики, материјал ће се убркати након што напусти тачку за зачицање.

Радијас носа убоја следи сличну логику. Велики радиус удара распоређује стрес који формира на ширем подручју, смањујући локално рањивање и ризик од пуцања. Али такође омогућава да више материјала остане неподржан током раног вука за извлачење, потенцијално повећава брка у транзицији зоне између контакт удар и улази у штампу.

Размак алата између перцовања и штампања је променљива бркања зида, а не променљива бркања фланже. Када прозор превазилази дебелу материјала превише, навучен зид нема бочну подршку. Ово омогућава бочној зиди да се закрчи независно од услова фланже, стварајући брке на зиду чак и када фланже остају без брки. Правилни прозор обично се одређује као проценат изнад номиналне дебљине листа, узимајући у обзир густирање материјала које се јавља током цртања.

Мастери за цртање пружају прецизну контролу коју не може пружити једноставан подешавање БХФ-а. Ове подигнуте особине у лицеви или држећу за празно стварање стварају локализовану силу за задржавање савијањем и откидањем листа док пролази. Истраживање Универзитета у Оукланду показало је да се сила за задржавање бисера за варење може променити за око четири пута једноставно прилагођавањем дубине проналаза бисера. Ово даје дизајнерима штампе значајну флексибилност за контролу расподеле протока материјала око празног периметра без равномерног повећања БХФ-а широм целе фланже.

Стратешки постављени змајни перлици решавају локалне проблеме са бркавицама које глобална прилагођавање БХФ не може решити. За правоугаонске делове где углови доживљавају већи притисак на компресију од правних страна, вучеве на угловима повећавају локалну ограниченост без прекомерног ограничавања правних секција. Сила везача потребна за постизање потребне снаге за задржавање је значајно мања када се користе зглобови за вучење, што значи да мањи капацитет штампања може постићи еквивалентну контролу метала.

Параметри алата	Ефекат на брдице	Ефекат на расплакање	Прилагођење како би се смањило бркање
Сила за држење празног материјала (BHF)	Низак БХФ омогућава преклопање фланге	Високи БХФ ограничава проток, узрокује расколе	Повећајте БХФ у оквиру границе распадања
Радијас уласка у матрицу	Велики радијус повећава неподржану површину	Мали радијум концентрише стрес	Смањити радијус док пратите пуцање
Радијус носа	Велики радијус смањује подршку раног удара	Мали радијум узрокује локално рањивање	Баланс заснован на дубини увлачења
Обезбеђење за удар	Превише отворења омогућава да се зид савија	Недостатан прозор изазива стрес глађења	Смањити прозор до подршке зид
Нацртајте проникљење биљке	Плитки бисери не пружају довољно ограничења	Дубоки бисери су превише ограничавајући проток	Повећање прониклости у зоне подлоге бркањима

Кључни увид из ове табеле је да свака прилагођавање параметара укључује компромис. Ако се крећете у једном правцу, то ће смањити брдине, али ће повећати ризик од пуцања. Покретање у другом правцу чини супротно. Успешан развој штампе захтева проналажење оперативног прозора у којем се избегавају оба начина неуспеха, а тај прозор варира према материјалу, геометрији и тежини цртања.

Разумевање ових односа алата припрема вас за следећи изазов: препознавање да различити материјали другачије реагују на исти монтаж алата. Улазак оптимизован за благи челик може набризнути алуминијум или расколовати напредни челик високе чврстоће без прилагођавања параметара.

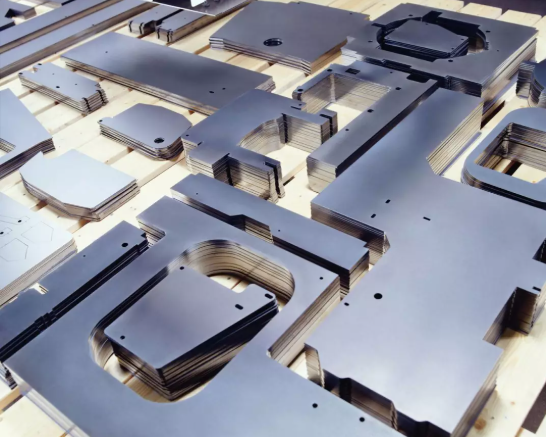

Повођење бркања на уобичајеним материјалима за штампање

Уколико се безгрешно користи меки челик, у тренутку када пређете на алуминијум, у њему могу настати бркавице. Зашто? -Не знам. Зато што исти параметри алата другачије реагују на механичка својства сваког материјала. Разумевање како се чврстоћа уноса, модул еластичности и понашање за тврдоћу на стрену разликују у заједничким материјалима за штампање је од суштинског значаја за предвиђање ризика од брка и прилагођавање процеса у складу са тим.

Следећи табела упоређује понашање бркања у шест породица материјала које се обично користе у операцијама дубоког вучења. Свака квалификација одражава како својства материјала утичу на отпорност на нагиб под притиском фланже.

Тенденција за бркање по квалитету материјала

Материјал	Нагиб на брзање	Препоручује се BHF приступ	Кључне осетљивости процеса	Повођење које оштрива напетост
Уколико је потребно, може се користити и за регенерирање.	Ниско	Умерено, стабилно до можданог удара	Проштање; широки прозор процеса	Умерено n-вредност; постепено се оштри
HSLA челик	Ниско до средње	Умерено до високо; пуцање монитора	Виша чврстоћа издвајања сужава окно БХФ-а	Нижа n-вредност од благе челика
АХСС (ДП, ТРИП степени)	Средње до високо	Висока почетна БХФ; променљива кроз удар	Ограничено продужење; уско окно између брда и пуцања	Високи почетни принос; ограничена способност за тврдоћу рада
Алуминијум 5xxx серије	Висок	Ниже од челика; потребна прецизна контрола	Низак модул еластичности; осетљив на брзину вучења	Умерено n-вредност; нагрупање се оштрива током формирања
Алуминијум 6xxx серије	Висок	Нижи од челика; зависан од температуре	Топлотворна; обликованост варира у зависности од услова температуре	Нижа n-вредност од 5xxx; мање равномерно оштрење
Нерођива челик 304	Средњи	Висока; мора се повећати кроз ударац	Брзо тврђавање; високо тријање; осетљивост на брзину	Веома висока n-вредност; агресивно се оштри

Горње оцене одражавају како се особине сваког материјала односе на притисне који узрокују нагиб. Хајде да разградимо зашто су ове разлике важне у пракси.

Зашто алуминијум и АХСХ захтевају различите приступе процеса

Алуминијумске легуре представљају јединствени изазов због свог ниског еластичног модула. Челик има модул еластичности око 200 ГПа, док алуминијум налази близу 70 ГПа. То значи да алуминијум има приближно једну трећину инхерентне крутости челика. Пошто отпорност на нагиб директно зависи од крутости материјала, алуминијумска плоча еквивалентне дебљине много је лакше нагиби од челика под истим притиском.

Овај мањи отпор на нагиб објашњава зашто се алуминијум понаша другачије од нерђајућег челика током дубоког цртања. За разлику од нерђајућег челика, који може да тече и да се под притиском прерасподели у дебелину, алуминијум се не може претећи или превише деформисати. Материјал се локално натеже са ограниченом продужењем, не имајући расподелу истезања коју нуди челик. Успешно варање алуминијума зависи од одржавања правог односа варења и прецизног балансирања напружења, компресије и снаге држећег празног материјала.

Алуминијумске легуре серије 5xxx (као што су 5052 и 5182) нуде бољу формабивост од 6xxx серије због њихове веће n-вредности. Овај експонент за тврдоћу на напетост омогућава 5xxx легурама да равномерније распореде деформацију преко фланже, одлагајући почетак локализованог нагињања. Серија 6xxx (као 6061 и 6063), док пружају одличну чврстоћу након топлотне обраде, имају ниже n-вредности у њиховом обривном стању. То их чини склонијим локалној концентрацији стреса и ранијем почетком брка.

Напредни челићи високе чврстоће представљају супротан проблем. АХСС класе као што су двофазни (ДП) и трансформација индукована пластичност (ТРИП) челика имају високу чврстоћу излаза, често прелазећи 500 МПа. Овај висок напор износ значи да материјал отпори пластичном протоку, што захтева већи БХФ да потисне брдице. Међутим, АХСС квалитети такође имају ограничено укупно продужење у поређењу са благим челиком. Као што је приметио The Fabricator, бркање, пуцање и повратак који се јављају током формирања АХСС стварају изазове у целом ланцу снабдевања.

Шта је то у ствари значило? АХС драматично сужава прозор БХФ-а. Потребна ти је већа снага да би се потиснуле брдице, али материјал се распада на нижим нивоима напетости него меки челик. То оставља мање простора за грешке. Технологија серво преса са програмираним профилима снаге помаже у решавању овог изазова омогућавајући штамперама да мењају силу палубе током удара, примењују агресивни ограничење где је потребно и повлаче где се повећава ризик од пуцања.

Нерођен 304 уведе још једну променљиву: брзо тврђавање. Овај аустенитни квалитет има веома високу n-вредност, што значи да се агресивно јача док се деформише. У деловању од нерђајућег челика се тврди брже од угљенског челика, што захтева скоро двоструки притисак за истезање и формирање. Површински филм хром оксида такође интензивира тријање током обликовања, што значи да се алати морају пажљиво премазати и мастити.

Шта то значи за брдице? Брзо тврђавање у ствари помаже да се материјал не искриве док се тегнуће напредује, јер се материјал стално тврђа. Међутим, високи захтеви за тријењем и притиском значи да БХФ мора да се повећа кроз удар како би се одржала контрола. Ако БХФ остане константан, рани мождани удар може да се убрка, док се касни мождани удар расплаче. Што је тежак потеза, то је спорије потребно да се узму у обзир ови фактори.

Однос између стреса уноса и снаге уноса је важан и овде. Материјали са мањом почетном чврстоћом уноса улазе у пластични проток раније, омогућавајући редистрибуцију стреса пре него што се почне савијање. Материјали са већим износним снагом отпорују овом раном протоку, концентришући стрес у локализованим зонама где се може покренути нагиб пре него што материјал равномерно износи.

За жичне ЕДМ-резане пражне делове или прецизно резане делове где квалитет ивице утиче на проток материјала, ове разлике материјала постају још израженије. Чиста ивица тече предвиђаваније од срезане ивице са радно оцвршћеним бурицама, а овај ефекат варира по квалитету материјала.

Кључни подаци? Не можете директно пренети параметре процеса са једног материјала на други. Уколико се матрица оптимизује за меки челик, алуминијум ће се вероватно убркати и може да расколи АХСС. Свака породица материјала захтева своју стратегију БХФ-а, оптимизацију брзине вучења и приступ мазивању. Разумевање ових материјала специфичних понашања пре резања алата штеди значајно време и трошкове током пробивања.

Када је понашање материјала разумено, следеће питање постаје геометријско: како се облик делова мења, где и зашто се појављује брка?

Како се мења геометрија делова Где и зашто се појављује бркање

Изаберио си прави материјал и набрао параметре алата. Али многи инжењери су на тежак начин открили нешто: процес који савршено функционише за цилиндричне чаше може потпуно пропасти када се примени на правоугаонске кутије или конусне љуске. Геометрија делова фундаментално се мења где се појављују бркице, зашто се појављују и које коригирајуће акције заправо раде.

Размисли о томе на овај начин. Цилиндрична чаша има једнаку симетрију око целог периметара. Материјал равномерно тече унутра из свих правца, а притисак се равномерно распоређује око фланже. Прастоугаонска кутија? Сасвим друга прича. Увици доживљавају радикално другачије услове стреса од правних страна. Конусна љушка? Неподржана површина зида између перцова и штампе ствара ризике од бркања које контроле са фокусом на фланжу не могу да реше.

Разумевање ове специфичне геометријске механике је од суштинског значаја за правилно дијагностиковање проблема и примену исправних решења.

Цилиндрични, кутијски и конични делови Различите механике бркања

За цилиндричне чаше, бркање се понаша предвидиво. Дефект је симетричан и углавном феномен фланже. Као што објашњава The Fabricator, цилиндр почиње као једноставан округли празан, а да би се празан са већим дијаметром претворио у мали облик цилиндра, мора се радијално компресирати. Метал тече унутра према средишњој линији истовремено док се компресира. Контролисана компресија резултира равна фланже; неконтролисана компресија изазива озбиљне брдице.

Доминантне контроле за цилиндричне делове су сила држача за празно и однос вучења. Пошто је расподело напетости равномерно, глобално прилагођавање БХФ-а ефикасно функционише. Ако се појаве брке, повећање БХФ-а преко целе фланге обично решава проблем, под условом да останете испод прага кршења. Однос привлачности одређује колико компресије фланза мора апсорбовати, тако да остаје у граничном односу привлачности за ваш материјал спречава преоптерећење компресије.

Практикуларни и квадратни делови кутија уводе асиметрију која све мења. Углови квадратног цртања су у суштини једна четвртина круглог цртања, доживљавајући радијалну компресију сличну цилиндричним чашама. Али равне стране се понашају другачије. Као што исти извор примећује, бочни зидови цртеже су у деформацији са малим или никаквим компресијом. Метал тече унутра са врло малим отпором дуж правих секција.

Ова асиметрија ствара критичан проблем: углови региони доживљавају већи притисак од правих страна, што чини углови брке главне брига. Ако се превише површине метала примора на радијалну компресију у угловима, то узрокује велики отпор теку, што доводи до прекомерног истезања и могућег расцепања. Кутови желе да се збркају док страни желе да слободно тече.

Кључни алати за правоугаоне делове су цртање зрнаца на угловима и оптимизација облика празнине. Повлачење бисера повећава локалну силу задржавања на угловима без претераног задржавања правих секција. Оптимизација празног облика смањује вишак материјала у кутнијим областима. Када користите квадратни празан да направите квадратну шкољку, размислите о томе да је уградите 45 степени у односу на оријентацију делова. Ово даје већи отпор протоку на странама, где је пожељно више напетости, и мање материјала у угловима како би се максимизовао проток у радијалном профилу.

Коничне шкољке представљају још један изазов. Магазин MetalForming објашњава да је дубоко цртање конусних облика знатно теже од цилиндричних чаша јер деформација није ограничена на подручје фланге. За ове облике, деформација се такође јавља у неподрженим регионима између лицева и лицева за ударање где притиснички напори могу изазвати пуцкер.

Пакринг описује растезање брки које се формирају на телу празног, за разлику од цртежних бркица које се јављају на ивици празног. То је бркање зида, а не бркање фланже, и то захтева различите лекове. Неподдржани зид између ударца и штампе је велики у конусаним цртањима, чинећи зидно брзање доминантним режимом. Не треба да се појављују буке, јер се ове брдиње обично не могу уклонити.

За конусне љуске, однос дебелине листа према дијаметру листе (т/Д) утиче на ограничавање односа за увлачење у већој мери него за увлачење чаша. Примајући t/D већи од 0,25, једноставан вучење се обично може постићи са номиналним притиском за празно држење. Са т/Д између 0,15 и 0,25, једноструко вучење још увек може бити изводљиво, али захтева много већи притисак за празно држење. Т/Д мањи од 0,15 чини празно веома подложно брдању и захтева вишеструка смањење извлачења.

Комплексни контурни панели, уобичајени у апликацијама аутомобилских кузова, комбинују елементе свих ових геометрија. Убркање је геометријски специфично и зависи од локације, варирајући на површини делова на основу локалне кривине, дубине завлачења и обрасца протока материјала. Ови делови обично захтевају симулацију обликовања како би се предвидило где ће се формирати бркице и које прилагођавања процеса ће бити ефикасна.

Ево геометријских специфичних разматрања у вези са бркањем за сваку врсту делова:

• Цилиндричне чаше: Сузбивање је симетрично и доминантно на фланзи. БХФ и однос за увлачење су примарне контроле. Глобална прилагођавање БХФ је ефикасна. Останите у оквиру ЛДР-а за свој материјал.
• Ректуалне/кутије: угловни делови доживљавају већи притисак на компресију од правових страна. Углавни брки су главна брига. Користите цртеж бисер у угловима и оптимизирајте празан облик како бисте смањили запремину угловима. Погледајте на оријентацију 45 степени.
• Коничне љуске: Велика површина зида без подршке чини да је зид брда (убога) доминантан начин. Однос т/Д критично утиче на осетљивост на брдице. Тенеке празнине у односу на дијаметар захтевају вишеструка смањења за повлачење или средње прстење за подршку.
• Комплексни контурни панели: Сучење зависи од локације и специфично је за геометрију. Потребна је симулација за предвиђање локација брки. Локална варијација БХФ-а и постављање зглобова за извлачење морају бити прилагођени специфичним ризичним зонама.

Вишеступеницки цртање и интермедијални ефекти одгријавања

Када једна операција цртања не може постићи жељену дубину без бркања или раскидања, неопходне су вишестепене секвенце цртања. Ово је посебно уобичајено за дубоке конусне љуске, веома заоштене облике и делове који захтевају укупна смањења изнад онога што један удар може да обезбеди.

Успешно цртање високо коничних љушка са односом висине према дијаметру већим од 0,70 захтева приступак по степеницама. Дубоко цртање степенице у основи имитира цилиндрични цветање чаше, са смањењем цртања за суседне кораке еквивалентне одговарајућим дијаметара чаше. Операција прецртања се зауставља на пола пута да би се утврдио одговарајући корак, а корак се затим уврћује у конус у последњим корацима прецртања.

Али ово је изазов: свака фаза вучења акумулира напетост у материјалу. Хладно рађење током првог вука повећава густину дислокације и смањује пластичност. До другог или трећег вука, материјал може бити оштрен до тачке када више не може равномерно деформисати. Ово акумулирано оштрење на трску смањује прозор између бркања и пуцања, што чини да су следећа вукања све тежа.

Промеђувремена одгајање решава овај проблем враћајући дугалност између стадијума за извлачење. У овом процесу топлотног обраде материјал се загрева до одређене температуре, задржава у одређеном времену, а затим контролисано хлади. Процес одгајања пружа топлотну енергију која омогућава покрет дислокације, реаргање и уништавање, ефикасно ресетирајући тврдоћу материјала.

Процес је од суштинског значаја у производњи која захтева обимну деформацију, јер спречава прекомерно оштрење и потенцијално пуцање током наредних корака формирања. Промеђудно гњечење омогућава произвођачима да постигну веће укупне смањења него што би било могуће у једном низу деформација.

За апликације дубоког цртања, међувремено гњечење смањује ризик од бркања узрокованих радним тврдим материјалом који губи способност равномерног деформације. Када је материјал оштрио од раније обраде, његова n-вредност се ефикасно смањује. Материјал више не распоређује напетост равномерно преко фланже, концентришући деформацију у локализованим зонама где се може покренути нагиб. Анилирање враћа првобитно понашање n-вредности, омогућавајући равномерну дистрибуцију напетости у следећим тракама.

Шта то значи у пракси? Многостепени низ цртања са средњим одгајањем омогућава производњу сложених геометрија без оштећења материјала. Производња фине челичне жице често захтева 5-10 пролаза за цртање са промењеним одгајањем како би се постигао коначни дијаметар без кршења жице. Исти принцип важи и за дубоко увучене делове: више ступа са одгајањем између њих може постићи дубине увука које би биле немогуће у једној операцији.

Међутим, средње одгајање додаје трошкове и време циклуса. Инжењери морају да уравнотеже параметре одгријавања са ефикасношћу производње и трошковима енергије. Недостатак анилације доводи до потешкоћа у обради, док прекомерно анилације губитке ресурса и може изазвати нежељени раст зрна који утиче на површину завршног уследног обликовања.

Приступ који се бави геометријом за спречавање брда признаје да ниједно решење не функционише за све облике делова. Цилиндричне чаше реагују на глобално подешавање БХФ-а. У правоугаонским кутијама су потребне контроли за одређени угао. Коничне љуске захтевају пажњу на подухват зида и могу захтевати вишестепене секвенце. Комплексни панели захтевају развој процеса који се води симулацијом. Успоредити свој дијагностички приступ са геометријом вашег делова је први корак ка ефикасној контроли брки.

Са разумевањем специфичне механике геометрије, следећи корак је испитивање како алати за симулацију облика предвиђају ове ризике од бркања пре него што се било који алат исече.

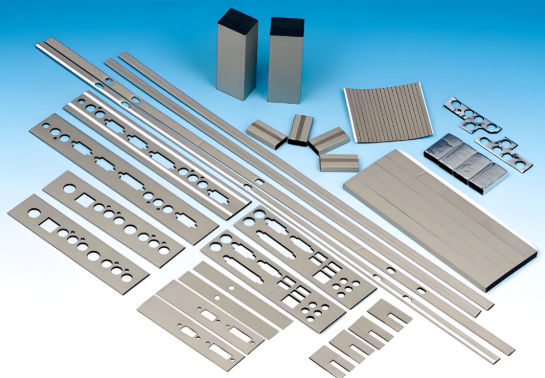

Коришћење симулације обликовања за предвиђање брда пре обраде алата

Шта ако бисте могли да тачно видите где ће се формирати брдице пре него што исечете један комад челика за своју коцку? То је управо оно што софтвер за симулацију обликовања пружа. алати као што су AutoForm, Dynaform , и ПАМ-СТАМП омогућавају процесним инжењерима да практично тестирају своје дизајне штампања, идентификују зоне ризика од брда и оптимизују параметре пре него што се посвете скупом алату.

За било који произвођач алата и штампа, ова способност трансформише развојни рад. Уместо откривања проблема са бркавицама током тестирања, када промене захтевају физичку прераду или потпуну реконструкцију штампе, симулација ухвати ова питања током фазе пројектовања. Шта је било резултат? Мање циклуса тестирања, краћи временски распоред развоја и знатно ниже трошкове.

Технологија користи методе коначних елемената за моделирање понашања листова метала под условима формирања. Као што AutoForm Engineering објашњава, симулација омогућава откривање грешака и проблема, као што су брдице или расколе у деловима, на рачунару у раној фази формирања. То елиминише потребу за производњом стварних алата само да би се спровели практични тестови.

Који унос управља прецизношћу симулације

Симулација је само добра колико и подаци које је храниш. Сметка у, смеће из важе овде баш као и било где другде у инжењерству. Тачност предвиђања бркања директно зависи од тога колико ваш модел представља стварне услове процеса.

Типични параметри за симулацију формирања укључују геометрију делова и алата, својства материјала, силе притиска и тријање. Сваки од ових улаза утиче на то како софтвер израчунава напетост и напетост током процеса виртуелног формирања. Ако их погрешите, резултати симулације неће одговарати ономе што се дешава у штампи.

Ево кључних улова симулације који утичу на тачност предвиђања брка:

• Свойства празног материјала: Тврдост издвајања и стрес издвајања дефинишу када почиње пластична деформација. n-вредност (експонент загардења на напетост) одређује колико равномерно материјал распоређује напетост. Р-вредност (анизотропија пластике) указује на отпорност на ређење. Цултална крива стреса-депрезације приказује како материјал реагује током опсега формирања.
• Геометрија празног материјала: Облик, величина и дебљина вашег почетног празног материјала директно утичу на то колико материјала улази у штампу на сваком месту. Симулација захтева прецизне димензије празног места да би се предвидела дистрибуција компресивног стреса у фланжи.
• Геометрија алата: Рајеус уласка у штампу, радиус носа и прозор у штампу сви утичу на проток материјала и отпорност на нагиб. Ове димензије морају одговарати вашој стварној конструкцији алата за значајне резултате.
• Величина и расподела снаге за држење празног места: БХФ је примарна контролна променљива за брзање фланже. Симулација захтева тачне вредности силе и, за сложене штампе, просторну дистрибуцију те силе преко површине празног држача.
• Услови тријања: Коефицијент тријања између плоча, штампе и држећег стакла утиче на то како материјал тече током цртања. Тип масти и метод наношења значајно утичу на ове вредности.

Материјални подаци заслужују посебну пажњу. Многе грешке у симулацији се могу проћи кроз коришћење општог материјала, а не стварних података за конкретну кару или партију која се формира. Разлика између номиналних вредности на листу података и стварног понашања материјала може бити значајна, посебно за односе на напоне у односу на снагу у високим силовима.

Читање симулационог извоза за предвиђање и спречавање брда

Када покренете симулацију, софтвер генерише резултате који откривају где ће се проблеми појавити. Али знање како да интерпретирамо ове резултате раздваја инжењере који ефикасно користе симулацију од оних који је третирају као вежбу са кутијом за проверу.

Симулација израчунава напетости и напетости током процеса обликовања. Поред тога, симулације омогућавају препознавање грешака и проблема, као и резултата као што су чврстоћа и ређење материјала. Чак се и пролетни поврат, еластично понашање материјала након формирања, може унапред предвидети.

За бркање посебно, ево кључних излаза које инжењери треба да прегледају:

• Индикатори тенденције брда: Већина симулационих пакета приказује ризик од брда као боје мапе преклапане на геометрију делова. Области који показују стање компресивног стреса који превазилазе прагове нагињањања се приказују упозоравајућим бојама, обично плавим или љубичастим зонама на дијаграму границе формирања (FLD).
• Распределба растињења: Превише растињење указује на то да се материјал истеже уместо да се црта, што може сигнализирати да је БХФ превише висок. Насупрот томе, подручја са минималним растиње може бити слабо обуздана и склона брда.
• FLD близина: Дијаграм границе формирања графикује већи напетост против малог напетости за сваки елемент у симулацији. Стања напетости у региону компресије (лева страна дијаграма) указују на ризик од брка. ФЛД пружа лако разумиљив преглед многих могућих критеријума неуспеха одједном, што га чини идеалним за почетне проверке изводљивости.
• Обрасци протока материјала: Визуализација како се материјал креће током потеза за варење открива да ли је ток равномеран или ограничен. Неравномерни проток често претходи локализованим брдицама.

Истинска моћ симулације се појављује када повежете ове излазе са специфичним прилагођавањем процеса. Замислите да ваша симулација показује брдице у углу реткавице правоугаоног дела. Пре него што се било који метал исече, можете да тестирате решења виртуелно: повећате локални БХФ у тој зони, додајте црпање на углу, смањите величину празнине да бисте смањили запремину материјала или прилагодили геометрију радијуса штампе. Свака промена траје неколико минута да се симулише, а не неколико дана да се физички спроведе.

Као што ЕТА напомиње, софтвер за симулацију дизајна лицева за рошење омогућава инжењерима да препознају проблеме као што су танчење, пуцање, рестрикинг, флангирање, пролет и проблеми са резањем. Иако софтвер и даље захтева техничку стручност, руководиоци га могу користити за експериментисање са различитим решењима без непотребног губљења времена, труда или материјала.

Ово итеративно виртуелно тестирање је разлог зашто је симулација постала стандардна пракса у модерном развоју. Уместо да се морају неколико недеља пробати и грешити, дизајнери могу да симулишу лице за цртање за неколико дана или чак сати. Они могу брже да процењују изводљивост дизајна, што омогућава процене да брже изнесу цитате, што заузврат може довести до веће шансе за победу у конкурентним понудама.

Добавитељи који интегришу напредну симулацију ЦАЕ у свој процес развоја штампе доследно постижу боље резултате. Шаои , на пример, користи симулационо управљани дизајн као део њиховог развојног радног процеса за штампање аутомобила. Овај приступ доприноси њиховој стопи 93% прве одобрење пролаза идентификовањем ризика од брда и других дефеката пре него што се алати производе. Када симулација рано открије проблем, поправка кошта мало више него што би било потребно за физичку прераду.

Интеграција радног тока је важна колико и сам софтвер. Симулације обликовања се користе током целог ланаца процеса обликовања лименског метала. Дизајнер делова може проценити формабилност током фазе дизајна, што резултира деловима који се лакше производе. Процесни инжењер може проценити процес током планирања и оптимизовати алтернативе помоћу симулације, што касније смањује фино подешавање алата за формирање.

За сложене аутомобилске панеле где се понашање брда разликује по локацији и геометрији, симулација није опционална. То је једини практичан начин да се предвиди где ће се проблеми појавити и које комбинације параметара ће их спречити. Алтернатива, откривање ових проблема током тестирања или производње прескочне кочнице, кошта много више времена, материјала и поверења купца.

Са симулацијом која пружа виртуелну валидацију дизајна процеса, следећи корак је разумевање како дијагностиковати проблеме са бркавицама када се појаве у производњи, мапирање примећених локација дефеката до њихових коренских узрока и корективних акција.

Дијагноза коренског узрока

Покушали сте да покренете симулацију, оптимизирате празану геометрију и подесите параметре алата. Ипак, на твојим деловима се још увек појављују бркице. Шта сада? Одговор лежи у једном дијагностичком питању које би требало да води сваку сесију за решавање проблема: где се твоја брка формирају?

Ово питање је важно јер локација бркице директно открива коренски узрок. Убрчка на периферији фланже говори потпуно другачију причу него она која се појављује на нацртаном зиду или у зони угловног радијуса. Постављање свих бркица као да је то исти проблем доводи до промарних прилагођавања и наставка одлагања. Дијагностички пут се потпуно разликује у зависности од тога где се појављује дефект.

Искуство производње потврђује овај принцип. Као што је истакла Иксинг Технологија, главни узрок бркања у штампаним деловима је акумулација материјала током процеса дубоког цртања и прекомерна брзина локалног кретања материјала. Али где се та акумулација јавља одређује који механизам је одговоран и која коригирачка акција ће заправо радити.

Локација бркице као почетна тачка дијагнозе

Помислите на локацију брки као на први траг у дијагностичкој истрази. Свака зона на нацртаном делу доживљава различите стазе стреса, различита ограничења алата и различите услове проток материјала. Разумевање ове специфичне механике у зони трансформише решавање проблема из претпоставке у систематско решавање проблема.

Периферија фланже се налази између држећег празног и површине штампа. Ова зона доживљава директну компресивну стресу круга док материјал тече унутра. Када се овде појаве брке, држец за празно не пружа довољно ограничења да би се супротставило томе компресији. Материјал се преклопа јер га ништа не спречава да то учини.

Стенка за варање, напротив, већ је прошла преко радијуса штампе и ушла у шупљину штампе. У овој области нема директне ограничења за држење празног места. Буке на зиду указују на то да се материјал савија у зони без подршке, често зато што је прозор од буцања превише великодушан или зато што зид нема бочну подршку током формирања.

Области са радијусом углова у правоугаоним или кутијским деловима доживљавају концентрисани притисак. Материјал који тече у углове мора се стиснути јаче од материјала који тече дуж правих страна. Руге су брдице које сигналишу да локална ограничења нису довољна за управљање овом концентрисаном компресијом.

Подножња зона преласка, где се материјал савија преко радијуса носа, доживљава потпуно другачије стање стреса. Убркице овде често указују на то да се материјал не истеже адекватно преко лицевице, омогућавајући вишак материјала да се акумулише на прелазу.

Свака локација указује на специфичан механизам неуспеха. Признавање којег механизма је активно одређује које коригирајуће деловање ће бити успешно.

Мапирање коренских узрока корективних акција по зони

У доље наведеној табели се приказују локације брка до највероватнијег коренског узрока и препоручују прве корективне акције. Овај дијагностички оквир одражава како искусни инжењери процеса приступају решавању проблема у радњи.

Локација брка	Највероватнији коренски узроци	Препоручују се прве корективне мере
Периферија фланге	Недостатак снаге за држење празног места; прекомерни пречник празног места; прекомерни радиус уласка у штампу који ствара велику неподржану површину	Повећати БХФ постепено док пратите за распадање; смањити дијаметар празног места да би се смањио обим материјала у компресији; проверити да је радиус штампања прикладан за дебелу материјала
Нацртајте зид (бочни зид)	Прекомерна прозорска површина за пробијање и обрнутост, што омогућава бочно изгибање; недовољна подршка зиду; превелик радијус обрне, што омогућава да се на фланжима шире брке	Смањити прозор за пробојну матрицу како би се обезбедила подршка бочним зидовима; додати средње функције подршке за дубоке извлаке; смањити радијус уласка матрице док се прати ризик од кршења
Подручје радијуса угла (делови кутије)	Недовољна ограничење углова; вишак материјала у угловима; равномерна BHF неадекватна за неједнако расподелу напона	Додајте цртање биљке на углу локација за повећање локалне ограничења; оптимизирати празни угао геометрије да се смањи обим материјала; размотрити 45 степени празни оријентације за квадратне љуске
Део доњег преласка	Недостатак истезања преко лицева перцоне; материјал се акумулира на радијусу носа перцоне; радијус перцоне сувише велики што омогућава групање материјала	Повећати тријање између перцора и празног да промовише истезање; смањити мастило на лице перцора; проверити перцора нос радијус је прикладан за дубину вука

Запазите како се корективне акције драматично разликују по зонама. Повећање БХФ-а третира брке на периферији фланге, али не чини ништа за брке на зиду узроковане прекомерним клиренсом. Додавање зглобова за вужње решава локалне проблеме са задржавањем, али не може компензовати прекомерно празно место. Од суштинског значаја је да се корекција прилагоди локацији.

Однос између снаге уноса и тачке уноса такође утиче на то колико агресивно можете прилагодити параметре. Материјали са великим јазом између тачке пада и чврстоће на истезање пружају више простора за прилагођавање БХФ-а пре него што се започне раскола. Материјали у којима су ове вредности близу једна друге, што је уобичајено у условима тврде рада, захтевају пажљивије прилагођавање.

Завршавање рада током трака завлачења такође утиче на дијагностичку интерпретацију. Материјал који је знатно оштрио због напетости може имати брдице на местима на којима би остао без брдица са свежим материјалом. Ако се брке појаве након вишеструких фаза завлачења без междинског одгријавања, акумулирано оштрење на стресу може смањити способност материјала да се равномерно деформише. Решење у овом случају није прилагођавање параметара већ модификација низа процеса.

Када упоређујете чврстоћу на истезање и чврстоћу на износ за ваш материјал, запамтите да разлика између ових вредности представља ваше радно окно за тврдоћу. Већи прозор значи већи капацитет за редистрибуцију напетости пре неуспеха. Мањи прозор значи да материјал брзо прелази од уступања у кршење, остављајући мање простора за прилагођавање процеса.

Горњи дијагностички оквир пружа почетну тачку, а не потпуно решење. За реално решавање проблема често је потребно итерацију кроз више прилагођавања, проверавање резултата након сваке промене и прецизирање разумевања који механизам је доминантан. Али почевши са дијагнозом заснованом на локацији, осигурава се да прилагођавате исправне променљиве, уместо да гоните симптоме неодређеним корекцијама.

Када се разуме дијагностика коренских узрока, последњи корак је интегрисање ових принципа у свеобухватну стратегију превенције која опфаљује читав радни ток развоја штампе, од почетног дизајна до производње.

Превенција бркања током пуног радног процеса развоја штампе

Сада разумете механику, променљиве материјале, геометријске изазове и дијагностички оквир. Али како све ово спојити у практичну стратегију превенције? Одговор лежи у организовању вашег приступа по инжењерским фазама. Свака фаза развоја штампе нуди специфичне могућности за елиминисање ризика од бркања пре него што постане производњи проблем.

Запречавање бркања је слојена одбрана. Одлуке донесене током дизајна ограничавају оно што је могуће током развоја алата. Избор алата одређује прозор процеса доступан током производње. Ако убрзо пропустиш прилику, касније ћеш се више трудити да је надокнадиш. Ухватите га од самог почетка, и производња ће се одвијати без проблем са минималним интервенцијама.

Следеће фазно секвенциране акције представљају најбоље праксе извлечене из искуства производње и механичких принципа који се обухватају током овог члана.

Најбоље праксе за дизајн и припрему празног материјала

Фаза пројектовања поставља темеље за све што следи. Избор материјала, геометрија празног места и одлуке о односу навука који се доносе овде одређују да ли ће ваш процес радити удобно у прагу брда или стално се бори против дефеката нагиба.

1. Изаберите квалитет материјала са одговарајућом n-вредношћу и r-вредношћу за дубину варања. Материјали са већим n-вредношћу распоређују напетост равномерније, отпорствујући локалном нагину. Материјали са већим r-вредношћу одржавају дебљину током удара, чувајући отпорност на нагиб. За дубоке цртање или сложене геометрије, приоритет дају карактеристикама формабилности него сировини. Дијаграм границе формабилности за изабран квалитет пружа визуелну референцу за сигурне комбинације нагрузања.
2. Оптимизујте празан облик за геометрију делова. Обличени празног стакла који следе контуре отварања перцовања смањују вишак материјала у зонама високе компресије. За правоугаонске делове, размотрите оријентацију 45 степени да би се уравнотежио поток угао против бочног задржавања. Избегавајте превелике празнине које повећавају притисак на фланжу.
3. Проверите да ли је однос за цртање у оквиру ограничења за ваш материјал. Прецизни број је одређен за одређени период. Када се однос повука приближи прагу ЛДР-а, планирајте вишестепене секвенце повука са промењеним одгајањем како би се вратила густилост између фаза.
4. Учет за варијације материјалних својстава. Модул еластичности челика се значајно разликује од алуминијума, што утиче на отпорност на нагиб при еквивалентној дебљини. Укажите долазна толеранција материјала који задржавају ваш процес у оквиру валидиране.

Ове одлуке у фази пројектовања тешко се могу променити када се алат исече. Улагање времена овде исплаћује дивиденде током целог животног циклуса производа.

Контрола развоја алата и производње

Када су утврђени параметри дизајна, развој алата преводи те одлуке у физички хардвер. Ова фаза нуди последњу прилику да се идентификују и исправљају ризици од брда пре него што се посвети производњи алата.

5. Употреба симулације обликовања за идентификовање зона ризика од брда пре резања алата. Виртуелна тестирање открива где ће концентрације компресивног стреса изазвати прегиб, омогућавајући инжењерима да прилагоде БХФ дистрибуцију, додају цртање бисера или модификују празану геометрију без физичке прераде. Дизајн заснован на симулацији смањује итерације тестирања и убрзава време до производње.
6. Укажите радијус уласка у штампу и радијус носа за удар уз обзир на компромис БХФ. Већи радијеси смањују ризик од пуцања, али повећавају површину неодржане фланже. Мањи радије су ефикаснији за задржавање материјала, али концентришу стрес. Балансирајте ове конкуришуће ефекте на основу вашег материјала и нацртајте тежину.
7. Дизајн цртање постављања биљке на основу симулационог извоза. Позициони кругови на местима где је потребно локално задржавање, посебно у угловима у правоугаоним деловима. Регулишите дубину прониклости биљке како бисте постигли потребну силу за задржавање без прекомерног ограничавања проток материјала.
8. Проверите да ли је прозор у пробојци одговарајући за дебљину материјала. Превише прозор дозвољава брдање зида независно од услова фланже. Укажите прозор као проценат изнад номиналне дебљине, узимајући у обзир густиње материјала током цртања.

За аутомобилске апликације у којима стандарди квалитета нису преговарајући, рад са добављачима који интегришу ове праксе у свој стандардни радни ток значајно смањује ризик. Шаои у овом приступу, комбинује се напредна симулација ЦАЕ са сертификацијом ИАТФ 16949 како би се обезбедио доследан квалитет у производњи штампаних штампа за аутомобиле. Њихова способност брзе производње прототипа, са завршном производњом за само 5 дана, подржава итеративни развој алата када су потребне промене дизајна. Резултат је стопа одобрења од 93% који одражава симулацију која води пројектом ухваћање проблема пре него што стигну до штампе.

Када се алати валидују, контроле производне фазе одржавају стабилност процеса преко партије материјала, смена оператера и варијација опреме.

9. Уверите БХФ као контролисани параметар процеса са дефинисаним горњим и доњем границама. Документирати валидирани опсег БХФ током тестирања и имплементирати контроле које упозоравају операторе када се сила одвија изван овог прозора. Као што је приметио произвођач, ЦНЦ хидраулични јастуци омогућавају варијацију БХФ током удара, пружајући флексибилност за контролу металног пролаза и смањење бркица док се спречава прекомерно ређење.
10. Уведите протоколе за инспекцију првог члана који проверују зоне подлоге бркицама. На основу вашег извоза симулације и искуства са тестирањем, идентификујте локације које ће највероватније показати брдице ако се услове процеса одвоје. Проверите ове зоне на првим комадима након поставке, промене материјала или продуженог времена простора.
11. Употребити прогресивно подешавање БХФ-а када мењате капиле или гајзе материјала. Разлика у својствима материјала између намотача може померити праг брда. Почни конзервативно и прилагоди се на основу резултата из првог чланка, уместо да претпостављаш да ће претходно подешавање радити.
12. Мониторинг стања и калибрације гуша за штампање. Неравномерна дистрибуција притиска од износених гушних пина или оштећених изједнаживача ствара локално прекомерно и слабо задржање, стварајући и брдице и расколе на истом делу. Планирајте превентивно одржавање на основу броја удара или календарских интервала.

Овај приступ фазног секвенцирања трансформише превенцију бркања од реактивног решавања проблема у проактивни дизајн процеса. Свака фаза се гради на претходној, стварајући више могућности за идентификовање и елиминисање ризика пре него што утиче на квалитет производње.

Разумевање шта је то у производњи и како се међусобно односе са понашањем материјала је основно за овај приступ. Макар да је то не само алат за обликување, то је и систем који контролише проток материјала, расподелу напетости и отпорност на нагиб током целог процеса формирања. Инжењери који разумеју ову везу дизајнирају боље алате и постижу доследније резултате.

Било да сами развијате алате или радите са специјализованим добављачима, принципи остају исти. Дизајн за формабилност. Проверка симулације. Контрола током производње. Овај систематски приступ превенцији бркања пружа доследан квалитет који модерна производња захтева.

Често постављена питања о бркању у дубокоцртању штампања

1. у вези са Шта узрокује бркање у дубоког тракања штампања?

Убркање се јавља када компресивни окружног (кука) стреса у плочи метала фланге прелази отпорност на склоп материјала. Како се празан плоч увуче у шупљину, његов спољашњи дијаметар се смањује, стварајући компресију која може довести до тога да се плоч извуче из равна. Кључни фактори који доприносе укључују недовољну снагу држећег празног места, прекомерне празног места, тању дебелину листа, ниску крутост материјала и прекомерну широку неодржану фланжу. Материјали са нижим модулом еластичности, као што је алуминијум, су по својству склонији брдању од челика при еквивалентној дебљини.

2. Уколико је потребно. Која је разлика између бркања на фланзи и бркања на зиду?

Убркање фланге се развија у равном делу празног између држача празног и штампа током цртања, где директни притисак делује на материјал. Услици се формирају у нацртаном бочном зиду након што материјал прође преко радијуса штампе, у регији која релативно није подржана алатом. Ови захтевају различите корективне приступе: бркице на фланзи реагују на прилагођавање снаге држећег држеља, док бркице на зиду обично захтевају смањење просвета пробојне или додавање средњих карактеристика за подршку зида.

3. Уколико је потребно. Како сила за држење празног материјала утиче на брдице?

Сила за држање празног материјала (BHF) је примарна контролна променљива за брзање фланже. Када је БХФ сувише низак, фланжу недостаје ограничења и заплетва под притиском. Када је БХФ превише висок, проток материјала је ограничен, што изазива истезање и потенцијално пуцање у носу. Инжењери морају пронаћи оптимални прозор у којем БХФ потисне искрцавање док и даље омогућава адекватан проток материјала. Овај прозор варира по квалитету материјала, а АХСС има уски опсег од благе челика.

4. Уколико је потребно. Да ли симулација обликовања може предвидети брдиве пре него што се алат исече?

Да, софтвер за симулацију обликовања као што су AutoForm, Dynaform и PAM-STAMP користи методе коначних елемената за практично тестирање дизајна штампања и идентификовање зона ризика од бркања пре него што се произведе било који физички алат. Тачне предвиђања захтевају одговарајуће улазе укључујући својства материјала (јакост издвајања, n-вредност, r-вредност), геометрију празног, димензије алата, дистрибуцију БХФ-а и услове тријања. Добавитељи као што је Шаои интегришу напредну симулацију ЦАЕ у свој радни тек развоја штампе, постижући 93% стопу одобрених првих пролаза ранним откривањем дефеката.

5. Појам Зашто алуминијум и АХС захтевају различите приступе процеса за борбу против брка?

Алуминијумске легуре имају отприлике једну трећину еластичног модула челика, што им даје мањи инхерентни отпор на нагиб при еквивалентној дебљини. То чини алуминијум склонијим брдању и захтева прецизну контролу БХФ-а са нижим нивоима снаге од челика. АХСС степени имају високу чврстоћу приноса која захтева већи БХФ да би се потиснуле брдице, али њихова ограничена продуженост сужава прозор пре него што се појави рђање. Свака породица материјала треба своју стратегију БХФ-а, оптимизацију брзине вучења и приступ мазивању прилагођен његовим специфичним механичким својствима.
