スチールのレーザー切断を解説：板厚の限界、コスト、切断面品質を明らかに

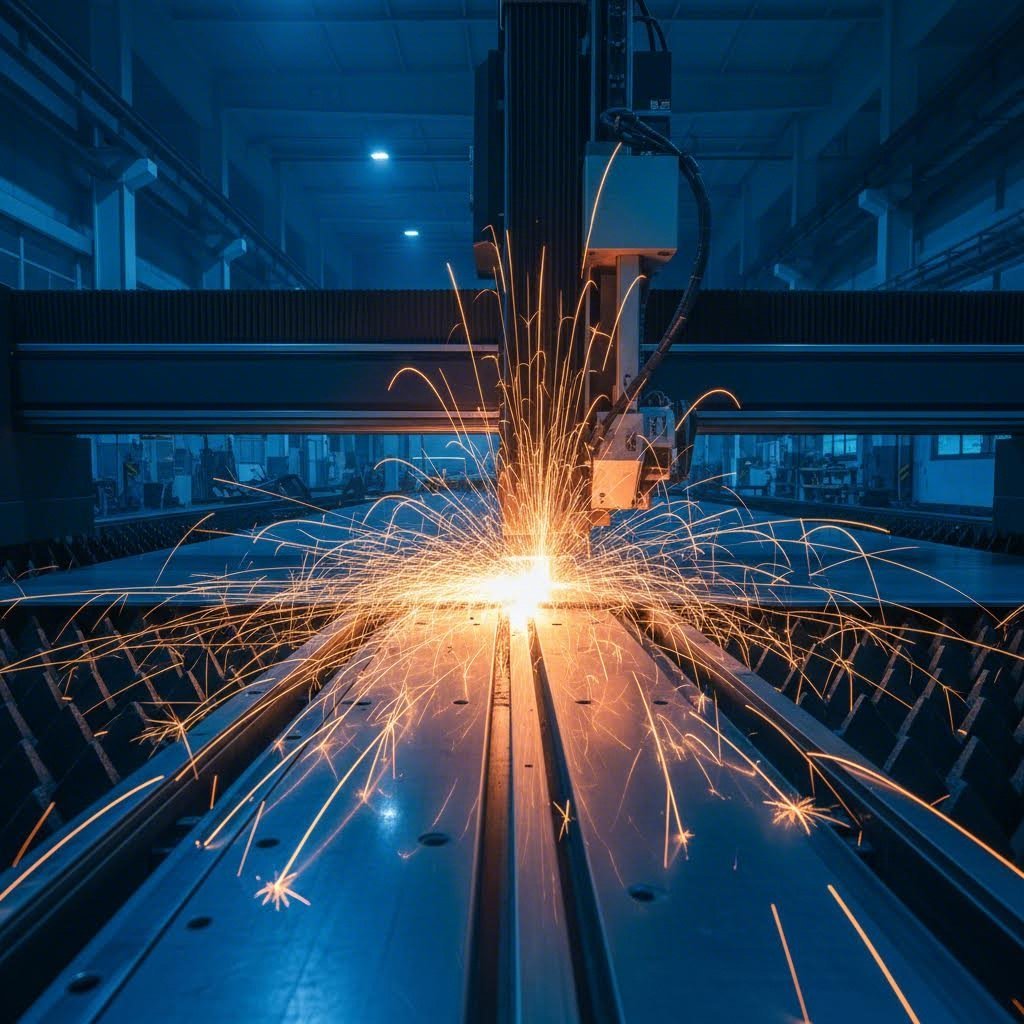

鋼材のレーザー切断が金属に実際に与える影響

自動車のシャーシから産業用機械まで、あらゆる製品に使われる完璧に精密な鋼材部品がどのように作られているか考えたことはありますか？その答えは、鋼材のレーザー切断にあります。このプロセスでは、高密度のレーザー光線が鋼材表面を照射し、光点部分の素材を溶かして、非常に高い精度でカスタム部品を切り出すのです。

では、レーザー切断とは正確には何でしょうか？基本的には、熱による分離加工です。集束された 高出力レーザー光のビーム —直径数ミリメートルに集中したこのビームは、プログラムされた経路に沿って移動し、その道にある鋼を溶かしたり、燃やしたり、気化させます。その後、アシストガスが溶融物を吹き飛ばし、きれいで精密な切断面を残します。このレーザー金属加工法は、狭い公差と複雑な形状が要求される金属切断工程のグールドスタンダードとなっています。

集光された光が固体の鋼を変える仕組み

熱せられた包丁がバターを簡単に切り抜くように、固体の鋼を切断できるほどのエネルギーを一点に集中させる様子を想像してみてください。実際の切断プロセスではまさにそれと同じことが起こります。レーザー光線は微小な領域に intense な熱エネルギーを供給し、鋼の温度を瞬時に融点以上まで上昇させます。

ここからが興味深いポイントです。一般的な金属切断法とは異なり、レーザーによる金属切断には、極端な熱に対して鋼がどのように反応するかを理解する必要があります。このプロセスは主に以下の3つのメカニズムで進行します。

• 溶融切断： レーザーが鋼を溶融し、不活性ガス（通常は窒素）が溶融した材料を吹き飛ばします
• フレーム切断： 酸素がレーザーを補助し、発熱反応を起こして切断力を高めます
• 蒸発切断： 極めて薄い材料の場合、レーザーが鋼を直接蒸発させます

これらの方法の選択は、使用する鋼材の種類、板厚、および必要な切断面の品質に応じて異なります。これらの要因については、本ガイドで詳しく説明します。

熱分離の背後にある科学

アルミニウムや銅と比べて、なぜ鋼は特に注意を要するのでしょうか？ それは、この金属を特段に難しくしている3つの重要な性質に起因しています。

第一に、鋼の比較的低い熱伝導率は、むしろ有利に働きます。 熱を材料全体に急速に拡散させるアルミニウムとは異なり 、鋼では熱エネルギーが切断部に局所的に留まります。これにより、熱影響部を最小限に抑えつつ精密な切断が可能になります。これは、複雑なデザインや薄板を扱う場合に特に有効です。

鋼鉄は緻密な構造と高炭素含有量を持つため、レーザー機器の精密な調整が必要です。局所的な加熱によりきれいな切断が可能になりますが、大物部品の歪みや変形を防ぐためには、製造業者が切断速度や冷却方法を慎重に制御する必要があります。

第二に、鋼鉄の融点が高いため、完全な溶断を行うには十分なレーザー出力が必要です。1000Wのファイバーレーザーでは約10mmの炭素鋼を切断できますが、同じ厚さのステンレス鋼はその合金元素の影響で著しく高い出力を必要とします。

第三に、酸素を用いた切断プロセス中に鋼鉄表面には酸化層が形成されます。炭素鋼を酸素アシストガスで切断する場合、発熱反応が起こり、切断プロセス自体を助ける効果がありますが、同時に切断面の化学性質にも影響を与えます。一方、ステンレス鋼は通常、耐食性を維持するために窒素を使用する必要があります。

これらの基本を理解することは単なる学術的な話ではありません。レーザーの種類、出力設定、支援ガス、切断速度の選択に直接影響し、最終的に鋼材のレーザー切断プロジェクトが成功するか失敗するかを決定づけるのです。

鋼材加工におけるファイバーレーザーとCO2レーザーの比較

鋼材がレーザーエネルギーにどのように反応するかを理解したところで、次に考えるべきは「どちらのレーザーを選ぶべきか」という点です。金属用レーザー切断機について調べたことがある方なら、おそらく以下の2つの主流技術に出くわしていることでしょう。 ファイバーレーザーとCO2レーザー 両方とも鋼材を切断できますが、その方法は根本的に異なり、作業速度、コスト、そして最終的な結果に影響を与えます。

現実をお伝えします。2025年時点で、ファイバーレーザーは金属レーザー切断市場の約60％を占めており、世界中の鋼材加工施設でCO2レーザー装置を大きく置き換えてきました。しかし、それによってCO2レーザーが陳腐化したのでしょうか？そうとは限りません。それぞれの技術がどのように機能するのか、また特定の鋼材切断ニーズにおいてどちらが優れた性能を発揮するのかを、詳しく見ていきましょう。

ファイバーレーザーとその鋼材切断における利点

ファイバーレーザーを、金属レーザー切断機界の精密なアスリートだと考えてください。これらの固体レーザー装置は、イッテルビウムなどの希土類元素をドープした光ファイバーを用いて、約1064 nm（1.07 µm）の波長の光を生成します。これが鋼材にとってなぜ重要なのでしょうか？金属は、より長い波長のCO2レーザーよりも、この短い波長をはるかに効率よく吸収するからです。

この1 µmのビームが炭素鋼やステンレス鋼に当たると、CO2レーザーの場合よりも著しく高い吸収率が得られます。これにより、切断速度が直接的に向上し、多くの場合 2〜5倍の高速化 同等の出力を持つCO2システムと比較して、薄板から中厚板の鋼板に対して優れた性能を発揮します。

その利点はすぐに明らかになります：

• 高い効率性： 最新のファイバーレーザーは30〜50％のウォールプラグ効率を達成しており、電気エネルギーをレーザー出力に最小限のロスで変換できることを意味しています。6kWのファイバーシステムは約22kWの電力を消費するのに対し、6kWのCO2レーザー機器は65kWを消費します。
• 微小なメンテナンス： ミラーや密閉されたガスタブ、複雑な光学経路がないため、ファイバーシステムの年間メンテナンス費用は200〜400米ドル程度であり、CO2装置の1,000〜2,000米ドルと比べて大幅に低減されます。
• 寿命が延長される ファイバーレーザーのダイオードポンプは10万時間以上動作可能で、これはCO2レーザー部品の寿命のおよそ10倍です。
• 優れたビーム品質： 回折限界に近いビームにより極めて小さな集光スポットを生成でき、より狭い切断幅（ケルフ）、より厳しい公差（±0.05〜±0.20mm）、そしてきれいで滑らかな切断面が実現できます。

主に20mm以下の炭素鋼、ステンレス鋼、アルミニウム板を加工する製造業者にとって、ファイバーレーザーは魅力的な投資収益をもたらします。 業界の分析によると 12〜18か月の典型的な投資回収期間があり、5年間でCO2システムと比較して所有総コストの削減額が52万ドル以上に上ります。

鋼材加工において依然としてCO2レーザーが適している場合

ファイバー方式の優位性により、既存のCO2レーザー金属切断機は博物館行きになるのでしょうか？　必ずしもそうではありません。10.6 µmの波長で動作するCO2レーザーは、特定の鋼材用途において今なお関連性を保つ明確な利点を持っています。

厚板加工について考えてみましょう。高出力システムを用いたファイバーレーザーは炭素鋼を最大100mmまで切断可能ですが、25mmを超える板材ではCO2レーザーの方が優れた切断面品質を実現することが多いです。より長い波長によって生じる熱力学的特性の違いは、重量構造用鋼材の製造を行う作業者の中には好まれるものがあります。

CO2システムは、非金属材料をワークフローに含める場合にも優れた性能を発揮します。アクリル、木材、革、プラスチックなどを鋼材と一緒に切断する場合、CO2レーザー切断機はファイバーレーザーではきれいに加工することが難しい有機材料に対して効率的に作用するため、その存在価値を示す汎用性を提供します。

さらに、CO2装置の初期コストは、同等のファイバーシステムと比べて5〜10倍安価であることがあり、切断速度よりも切断面の仕上げ品質が重視される特殊な厚板加工用途や小規模事業所にとって手の届きやすい選択肢となっています。

鋼材切断における技術比較の完全ガイド

鋼材のレーザー切断において重要なあらゆる指標で、これらの技術がどのように比較されるかをご覧になりたいですか？この包括的な比較では、生産品質と利益に直接影響を与える要素を網羅しています。

パラメータ	ファイバーレーザー	CO2レーザー
波長	1064 nm (1.07 µm)	10,600 nm (10.6 µm)
鋼材の光吸収率	高い—金属は1 µmの光を効率的に吸収する	下位—長波長は金属表面でより多く反射する
切断速度（薄鋼板 <6mm）	同等のCO2出力と比較して3〜5倍高速	基準速度
切断速度（厚鋼板 >20mm）	類似しているが、速度面での利点は減少する	競争力がある。エッジ品質では好まれることが多い
最大鋼板厚さ	高出力システムで最大100mm（炭素鋼）	酸素アシストを使用して100mm以上
エッジ品質（薄材）	優れている—狭いカーフ、最小限のテーパー	良好—若干広い切断幅
エッジ品質（厚手の材料）	良好	25mm以上の素材で優れた性能を発揮することが多い
電気効率	壁コンセント効率30〜50％	10-15%の効率
消費電力（6kW出力）	約22 kWの電力消費	約65 kWの電力消費
年間メンテナンス費用	$200-400	$1,000-2,000
部品	100,000時間以上（ダイオードポンプ方式）	約10,000〜25,000時間
初期設備費用	同等のCO2よりも5〜10倍高い	初期投資が少ない
反射性のある金属	優れている—アルミニウム、銅、真鍮に対応可能	課題あり—これらの金属での反射問題
典型的な投資回収期間	12〜18ヶ月	24〜30か月

データは、ほとんどの金属切断用レーザー加工機の用途において明確な傾向を示しています。すなわち、20mm以下の厚さの鋼材加工ではファイバーレーザーが優勢であり、より高速な加工速度、低い運転コスト、そして優れた精度を実現しています。しかし、常に判断が簡単というわけではありません。

もしあなたのプロジェクトで、切断面の品質が速度よりも重視される25mmを超える厚板構造用鋼材を定期的に扱う場合、あるいは非金属を含む混合素材を加工する場合は、CO2レーザー技術には依然として真価があります。金属レーザー切断市場はファイバー方式の優勢へと進化しましたが、賢い加工業者は自社の生産内容に応じて最適な技術を選択しています。

これらの違いを理解することで、情報に基づいた意思決定が可能になります。しかし、レーザーの種類はあくまで一つの変数にすぎません。切断対象の鋼材の材質は、結果に直接影響を与える独自の課題や検討事項をそれぞれ持ちます。

レーザー切断に最適な鋼材の材質は？

レーザーの種類はすでに選ばれているかもしれませんが、多くの加工業者が見落としていることがあります。切断テーブルに置かれている鋼材のグレードは、それを加工する装置と同様に重要であるということです。すべての鋼材がレーザーエネルギーに対して同じように反応するわけではありません。一部の鋼材は最小限のパラメータ調整でクリーンに切断できますが、他の鋼材は特別な技術を必要としたり、品質上の問題を引き起こすことがあります。

なぜこのような違いが生じるのでしょうか？その理由は化学組成にあります。炭素含有量、合金元素、表面状態などは、レーザービームが材料をどれほど効率的に貫通し分離するかに影響を与えます。 TWIの研究 によると、材料の組成はレーザー切断機やオペレーターの影響を合わせたものよりも、レーザー切断品質全体に大きな影響を与えることが確認されています。異なる組成の材料では切断品質に2倍以上の差が生じましたが、同じ材料を異なるオペレーターが異なる装置で加工した場合の差はそれより小さかったのです。

ここでは、どの鋼材グレードが最適な結果をもたらし、どのグレードが特別な取り扱いを必要とするのかを詳しく説明します。

バターのように切れる鋼合金

予測可能で高品質な切断を最小限の手間で行いたい場合、これらの鋼材カテゴリーが最優先の選択肢となります。レーザー装置が好む、熱的特性、均一な成分組成、および表面特性の理想的な組み合わせを提供します。

軟鋼および低炭素鋼 鋼のレーザー切断におけるゴールドスタンダードです。S275やS355といった一般的な構造用鋼材は、通常0.25%以下の炭素含有量を持ち、加工しやすい範囲を提供します。予測可能な熱的挙動により、適切に設定された装置を使用すれば、0.5mmから30mmまでの板厚範囲において清潔な切断が可能です。

これらの鋼材グレードがこれほど加工しやすい理由は何でしょうか？均一な組成により切断時に予期せぬ問題が少なく、鉄-炭素の母相がレーザーエネルギーを一貫して吸収することで安定した溶融プールが形成され、アシストガスによって効率的に除去されます。適切に加工条件を設定すれば、バリの発生が最小限に抑えられ、滑らかな切断エッジが得られます。

薄板用途において特に注目すべきは、CR4（Cold Reduced Grade 4）の軟鋼です。この 冷間圧延材は 非常に滑らかな表面仕上げを持ち、切断エッジの品質を高めます。これは、外観が機能と同様に重要な自動車のボディパネルや外装部品において特に価値があります。

鋼材グレード 適合性ガイド

さまざまな鋼材がレーザー加工に対してどのように性能を発揮するかをご確認ください。以下の包括的な分類では、一般的な鋼材グレードをレーザー切断特性別に整理しています。

カテゴリー	鋼材タイプ	炭素含有量	レーザー切断特性	推奨厚さ範囲
理想的な	軟鋼 (S275, S355)、低炭素鋼、CR4	<0.25%	きれいな切断面、広い加工ウィンドウ、予測可能な結果	0.5mm - 30mm
理想的な	レーザー加工用鋼材（組成を最適化）	0.09-0.14%	エッジ品質が向上、より高い切断速度が可能	3mm - 30mm
可	304ステンレス鋼（オーステナイト系）	<0.08%	良好な切断性、耐腐食性のためには窒素アシストが必要	0.5mm - 30mm
可	316ステンレス鋼（オーステナイト系）	<0.08%	304と同様、モリブデン含有量が熱的挙動に若干の影響を与える	0.5mm - 25mm
可	430ステンレス鋼（フェライト系）	<0.12%	良好に切断可能だが、エッジの硬化が起こりやすい	0.5mm - 20mm
可	ジンテック（亜鉛メッキ冷間圧延鋼板）	低	良好な結果。亜鉛メッキは切断中の腐食防止を提供する	0.7mm - 3mm
可	メンべ雷鋼	低	煙の排出が必要。亜鉛層が切断面の化学成分に影響を与える	0.7mm - 5mm
問題あり	高シリコン鋼（Si 0.4%以上）	Various	表面粗さは改善されるが、切断面の直角度が低下	パラメータの調整が必要
問題あり	厚くコーティングまたは塗装された鋼材	Various	コーティングにより煙が発生し、切断面が汚染され、品質が低下	表面処理が必要
問題あり	ショットブラスト処理された表面	Various	ミルスケールや機械加工された表面と比較して、切り口が粗い	品質の妥協を受け入れるか、事前に表面処理を行う

ステンレス鋼のレーザー切断：グレードの違いを理解する

ステンレス鋼のレーザー切断は、金属加工において最も一般的な用途の一つであり、時に最も誤解されやすい用途でもあります。確かにステンレス鋼は優れた結果を得ながらレーザー切断が可能ですが、すべてのグレードが同じように振る舞うわけではありません。

304ステンレス鋼 （クロム約18％、ニッケル約8％を含む）は、ステンレスレーザー切断における主力グレードです。そのオーステナイト組織は優れた切断性を提供し、広範な供給体制から食品加工機器、建築部品、一般加工分野での標準的な選択となっています。耐食性を必要とするステンレス鋼のレーザー切断を行う場合、通常304グレードが性能とコストの面で最適なバランスを提供します。

316 不鋼 モリブデンを混合物に追加（通常2〜3％）することで、塩化物および海洋環境における耐食性が向上します。ステンレスのレーザー切断において、316は304と同様に動作しますが、モリブデン含有量により熱的特性がわずかに異なります。アシストガスとして窒素を使用する場合、切断品質は同等と予想されます。

ステンレス鋼種のレーザー切断において重要な要因とは？　それはアシストガスの選択です。酸素を用いることで発熱反応が促進される炭素鋼とは異なり、ステンレス鋼では腐食抵抗性を与えるクロム酸化物層を維持するために、通常は窒素が必要とされます。酸素を使った切断ではエッジが酸化し、材料の保護機能が損なわれます。

問題となる鋼種とその対処法

ある種の鋼材は切断に対して抵抗を示します。どのような鋼種がなぜ困難なのかを理解し、どのような調整が有効かを把握することは、不良品や材料の無駄を防ぐために重要です。

シリコン含有量 興味深いトレードオフが存在します。TWIの研究では、レーザー切断面の品質に最も影響を与える元素としてシリコンが特定されました。問題は次の通りです：シリコン含有量が高いほど表面粗さは改善され（切断面が滑らかになる）ますが、切断エッジの直角度には悪影響を及ぼします。鋼材のシリコン含有量が0.4％を超える場合、加工パラメータの調整が必要になるか、寸法精度の面で妥協せざるを得なくなります。

厚くコーティングされたまたは塗装された鋼材 複数の問題を引き起こします。切断中にコーティング層が蒸発し、切断エッジや光学系を汚染する煙を発生させます。塗料や粉体塗装には、レーザーエネルギーと予測不能に反応する化合物が含まれていることが多いため、きれいな切断結果を得るには、加工前に切断パス上のコーティングを除去する必要があります。

亜鉛メッキ材および亜鉛系コーティング材 取り扱いには注意が必要です。Zintecや亜鉛めっき鋼板は通常0.7mmから5mmの範囲で問題なく切断できますが、亜鉛層は鋼材基材よりも低い温度で気化するため、亜鉛の煙が発生します。これには適切な排気システムが必要であり、切断端面の化学的性質に影響を与える可能性があります。ほとんどの用途では結果は許容範囲内ですが、トレードオフについて理解しておく必要があります。

アルミニウムのレーザー切断やその他の反射性材料についてはどうでしょうか？このガイドは鋼材に焦点を当てていますが、アルミニウムのような材料はまったく異なる配慮が必要であることに言及しておきます。ファイバーレーザーを使えばアルミニウムも効果的に切断できます（CO2レーザーと比べて反射性金属に適しています）が、加工条件は鋼材とは大きく異なります。

カテゴリ別の表面処理要件

鋼材の表面状態は切断品質に直接影響を与えます。場合によっては、予想以上に大きな影響があるのです。以下に各カテゴリが求める要件を示します。

理想的な鋼種（軟鋼、低炭素鋼）の場合：

• 圧延スケールはそのまま残しておいても問題ありません。研究によると、圧延スケール層を機械加工で除去してもレーザー切断品質に有意な影響はありません。
• 材料が平らであり、重度の錆や著しい汚染がないことを確認してください。
• 酸素支援切断の場合、軽度の表面酸化は許容可能です。
• 湿気の蓄積や過度な腐食を防ぐため、材料は適切に保管してください。

許容されるグレード（ステンレス鋼、被覆鋼など）の場合：

• 煙や切断エッジの汚染を防ぐため、切断前に保護フィルムを除去してください。
• ステンレス鋼の場合、表面が清潔で油分や潤滑剤が付着していないことを確認してください。
• メッキ鋼材は十分な換気と煙除去が必要です。
• メッキ鋼の亜鉛皮膜量を確認してください。皮膜が厚いほど煙が多く発生します。
• メッキ材と無垢材の選定にあたっては、切断エッジの品質要件を検討してください。

問題のある鋼種に対する対策：

• レーザー切断前のショットブラスト処理は避けてください。TWIの研究では、ショットブラスト処理された表面は圧延面や機械加工面と比較して、レーザー切断後の切断面が粗くなることが確認されています。
• 切断ゾーンから塗料、粉体塗装、および厚膜コーティングを除去してください。
• 高シリコン鋼の場合、量産前に試験切断を行い、最適な切断条件を確立してください。
• 困難な材質に対して有効だった設定条件は、今後の参考のために文書化してください。

どの鋼種がきれいに切断でき、どの鋼種が特別な配慮を必要とするかを把握することは成功への鍵となります。しかし、鋼種の選定はその方程式の一部にすぎません。鋼板の板厚は、どのレーザー出力レベルや切断戦略がプロジェクトに適しているかを直接決定するもう一つの重要な変数です。

鋼板の板厚制限とレーザー出力の必要条件

鋼材のグレードとレーザーの種類はすでに選択しましたが、ここでプロジェクトの成否を分ける重要な質問があります：あなたのレーザーは本当にその材料の板厚を切断できるのでしょうか？これは単なる理論上の問題ではありません。工場ではよく、カタログに記載されている「最大板厚」という数値が物語っているのは事実の一部にすぎないことに気づきます。

経験豊富な加工業者が知っていることとは、理解すべき 3つの異なる板厚レベル があるということです。すなわち、絶対最大（可能だが非現実的）、品質上の最大（許容できる切断面仕上げ）、そして生産上の最大（一貫した結果で利益を出せる範囲）です。最も収益性の高いシートメタルレーザー切断作業は、この第3のカテゴリーに集中しています。

では、あなたのレーザー式金属板切断機が実際にどこまで対応できるのか、またどのような場合に他の選択肢を検討すべきかを明確にしていきましょう。

レーザー出力別 最大切断板厚

ファイバーレーザーで切断できる最大の板厚はどのくらいですか？正直なところ、それはレーザー出力、材料の種類、切断ガス、および必要な品質レベルによって異なります。しかし、プロジェクトを計画するには具体的な数値が必要です。この包括的な表は、金属シートのレーザー切断において、出力レベルごとの現実的な板厚対応能力を示しています。

レーザー出力	炭素鋼（酸素支援）	ステンレス鋼（窒素支援）	アルミニウム（窒素支援）	最適な用途フォーカス
1-2 kW	最大10mmまで	最大5mmまで	最大4mm	薄板生産、高速加工
3 kw	最大16mm	最大8mm	最大6mm	多くの工場にとって最初の「本格的」な産業用レーザー
6 kw	最大22mmまで	最大12mmまで	最大10mmまで	一般的な製造工程における最良の長期的投資収益率
10-12 kW	最大30mm	最大20mmまで	最大16mm	厚板加工を主な事業としており、偶発的な仕事ではない
15-20 kW	最大50mmまで	最大30mm	最大25mm	重厚構造鋼、専門的な厚板加工
30 kW以上	最大100mmまで	最大50mmまで	最大40mm	超厚手の特殊用途

重要なことに気づきましたか？同じ出力レベルでは、炭素鋼の切断可能板厚は常にステンレス鋼やアルミニウムよりも高くなります。その理由は何か？酸素補助ガスを使用して炭素鋼を切断する際、発熱反応が起こり、酸素自体が材料を燃焼させる手助けをするためです。 according to 業界分析 鉄鋼の切断において酸素は約60％の作業を担っているため、板厚の限界を大幅に押し上げることができるのです。

ステンレス鋼とアルミニウムでは酸化を防ぐ遮断ガスである窒素補助ガスを使用するため、レーザーがほとんどすべての切断作業を単独で行わなければなりません。これが、同じ出力レベルでも材料によって最大切断板厚に大きな差が生じる理由です。

補助ガスの選択が切断可能板厚に与える影響

酸素と窒素の選択は、切断面の仕上がり品質だけでなく、切断可能な板厚を直接決定します。この関係性を理解することで、レーザー切断機の能力をプロジェクトの要件に適切にマッチさせることができます。

酸素支援切断（炭素鋼）:

• 同じ材料に対して窒素を使用する場合と比較して、最大切断厚さを30〜50％増加可能
• 発熱反応を引き起こし、切断エネルギーを追加
• 切断端面に酸化皮膜が形成されるが、多くの構造用途では許容可能
• ガス消費量は窒素の10〜15分の1程度であり、運転コストを削減
• 切断速度はレーザー出力ではなく燃焼プロセスによって制限される（1500Wと6000Wのレーザーでも、薄板鋼の切断速度は同程度）

窒素支援切断（ステンレス鋼、アルミニウム、または高品質な炭素鋼の切断端面）:

• 酸化物のない端面を生成するため、溶接や粉体塗装に二次加工なしで対応可能
• 切断速度はレーザー出力に直接比例—ワット数が高いほど処理速度が速くなる
• 炭素鋼に対する酸素切断と比較して、最大切断厚さが減少
• ガス消費量の増加は、厚さが増すにつれて運転コストを上昇させます
• ステンレス鋼の切断面における耐腐食性を維持するためには不可欠です

薄板鋼材において、レーザー使用者が加工速度を向上させ、同じまたはわずかに高いコストでより高品質な部品をより多く生産できるのであれば、アシストガスとして窒素ガスを強く検討すべきです。

実用上の意味とは？ レーザーで6mmまでの鋼板を切断し、塗装可能なエッジが必要であれば、ガスコストが高くなっても窒素ガスを使用するのが合理的です。一方、外観よりも溶け込み深さが重要な厚手の構造用炭素鋼では、酸素ガスを使用することで最大切断能力を大幅に拡大できます。

鋼材がレーザー切断に適さないほど厚い場合

マーケティングパンフレットが教えてくれない真実があります。あるレーザーが cAN 特定の厚さを切断できるからといって、それが すべき というわけではありません。厚さの限界を押し広げると、実際に生産に支障が出ます。

どのレーザーでも金属板の切断作業において最大厚さに近づく場合、以下のトレードオフが発生すると予想してください。

• 著しく遅くなる切断速度： 板厚が増すと速度と安定性のトレードオフが生じる——最適な板厚範囲と比較して、製造時間は5〜10倍長くなる可能性がある
• エッジの粗さが増加： ドロスの発生、ストライア（条痕）および表面の凹凸がより顕著になる
• ガス消費量の増加： 厚板では、補助ガスの圧力および流量が高くなる必要がある
• 熱影響部が拡大： より多くの熱エネルギー入力により、反りや金属組織の変化のリスクが高まる
• 一貫性の低下： 限界値に近づくと、わずかなパラメータの変動でも品質のばらつきが大きくなる

レーザー切断が非効率になるのはどのような場合か？以下の状況では代替手法を検討すること：

• 炭素鋼の厚さが30～35mmを超え、生産レベルの処理能力が必要です
• 最大厚さに近い材料では、切断面の品質要求が極めて重要になります
• 厚板加工においては、精度よりも切断速度が重要です
• レーザー切断機の板材加工能力では、必要な厚さまで到達できません

このような場合、プラズマ切断（厚板を効率的に処理可能）、ウォータジェット切断（熱影響部なし）、または酸素ガス切断（非常に厚い炭素鋼に対して費用対効果が高い）の方が優れた結果をもたらす可能性があります。優れた加工業者は、すべてのプロジェクトを単一の技術で無理やり処理するのではなく、工程を仕事内容に合わせます。

プロジェクト計画における実用的な意味合い

これらの厚さのパラメータを実際にプロジェクトに適用する準備はできていますか？以下は、数字があなたの生産判断にどのように関わってくるかの説明です：

• 日常の生産では、最大厚さの80％を重点にします： 6kWのレーザーで最大22mmの炭素鋼を切断できる場合、安定した品質と速度を得るために、生産計画は16～18mmを中心に立ててください
• 使用頻度の高いワークロードに応じて出力を選定してください： 多くの工場は3〜12mmの板厚範囲で最も高い投資収益率（ROI）を達成しています。時折の厚板加工のために20kWクラスの装置を購入しても、費用対効果が低いことが多いです。
• 補助ガスの予算コストを現実的に見積もってください。 窒素の消費量は板厚が増すにつれて大幅に増加します。この点を部品単価の計算に組み入れてください。
• 限界性能に近い加工を行う場合、二次加工工程の計画を立ててください。 最大板厚に近い切断では、組立前の研磨やバリ取りなどの仕上げ工程が必要になることがあります。
• 極めて厚い板の加工は外注を検討してください。 30mm以上の板をたまに切断する必要がある場合、専用設備を所有するよりも外注した方がコストが低くなる可能性があります。

このような板厚の制限を理解することで、現実的な要件の明確化と適切な装置選定が可能になります。しかし、板厚は切断プロセスにおける変数の一つにすぎません。他の要素すべてを考慮した場合、レーザー技術はプラズマ、ウォータージェット、機械的切断方法とどのように比較されるでしょうか。

鋼材切断におけるレーザー vs プラズマ vs ウォータージェット

切断すべき鋼材があるが、レーザー技術は唯一の選択肢ではない。近くのプラズマ切断サービスを探したり、ウォータジェット加工を検討したりする際、プロジェクトの品質、納期、予算に影響を与える重要な判断を迫られている。課題は、多くの比較では鋼材用途において重要な特定の細かな違いが省略されがちだという点にある。

経験豊富な板金業者が理解しているのは、それぞれの切断方法が異なる状況でその真価を発揮するということだ。CNCプラズマ切断機は、精度よりも速度が重視される厚手の構造用鋼材の切断に優れている。熱による損傷が許容できない場合には、ウォータジェットなら素材の性質を維持できる。特定の用途では依然として機械的加工法が適している場合もある。そしてレーザー切断とは、鋼材プロジェクトにおいて常に最適というわけではないが、多くの場合で最もバランスの取れた選択肢となる領域を占めている。

これらの技術が鋼材切断においてどのように性能を発揮するかを明確に分析し、あなたの特定の要件に最も適した方法を選べるようしよう。

4つの切断技術が鋼材で対決

複雑に聞こえますか？実際にはそうではありません。それぞれの技術は根本的に異なる原理で動作しており、鋼材切断における予測可能な強みと限界を生み出します。

レーザー切断 プログラムされた経路に沿って、集中的な光エネルギーを照射して鋼材を溶融または気化させます。このガイドで見てきたように、この熱加工プロセスは薄板から中厚板の鋼材に対して卓越した精度を実現し、生産数量においても経済的に魅力的な切断速度を提供します。

プラズマ切断 電気アークと圧縮ガスを使用して超高温のプラズマジェットを生成します。 温度は華氏30,000度以上に達します 導電性金属を溶かし貫通します。プラズマ切断機は、特に厚い鋼板用に設計された「熱い包丁」と考えてください。現代のCNCプラズマテーブルシステムは、この強力な切断能力とコンピュータ制御を組み合わせることで、量産対応の結果を実現しています。

ウォータージェット切断 まったく異なるアプローチを採用しています。高圧水に研磨粒子を混ぜることで、熱を使わずに材料を切断します。この冷間切断プロセスにより、熱影響領域が完全に排除され、材料の特性を変化させたくない場合に極めて重要です。業界の予測によると、2034年までにウォータージェット市場は23億9000万ドル以上に達し、熱を発生させない切断技術への需要の高まりを反映しています。

機械式カッター （せん断、ノコギリ切断、パンチング）は、材料を分離するために物理的な力を用います。熱処理や研削処理ほど高度ではありませんが、シンプルな切断や大量生産のブランキング作業、および外観よりも生産効率が重視される場面では、依然として費用対効果が高い方法です。

鋼材用途における技術比較の完全ガイド

これらの切断方法が、重要なすべての要素においてどのように比較されるかをご覧になりたいですか？ この包括的な比較は、特に鋼材切断性能に焦点を当てています。

要素	レーザー切断	プラズマ切断	ウォータージェット切断	機械式カッター
エッジ品質	非常に良好—最小限の後工程で滑らかな切断面が得られます	良好—適切にチューニングされたシステムでは、比較的滑らかでスラグが最小限	優れた仕上がり—厚板材料でも滑らかな切断面	可変—方法による。せん断はきれいなエッジを生成するが、切断鋸ではより粗い仕上がりになる
熱影響部	最小限—集束ビームと高速切断により、熱影響部（HAZ）が小さい	中程度から大規模—高温により明確な熱影響部（HAZ）が生じる	なし—冷間切断プロセスのため、材料特性が完全に保持される	なし—切断中に熱が加わらない
鋼板の厚さ範囲	0.5mm～50mm以上（出力による）。薄板から中厚板に最適	3mm～150mm以上。厚手の導電性金属に優れる	0.5mmから300mm以上まで対応可能。事実上あらゆる厚さを処理可能	工具の制約による。ほとんどの作業では通常25mm未満
精密公差	±0.05～±0.20mm—複雑な形状にも非常に高精度	±0.5～±1.5mm—構造物向けには適しているが、レーザーほど精密ではない	±0.1～±0.25mm—レーザーと同等の高精度	±0.25～±1.0mm—工具の状態や材料によって変動
切断速度（薄鋼板）	非常に高速—ファイバーレーザーは10mm以下の素材で優れた性能を発揮	高速—薄板材では競争力があるが、最適化されたレーザーよりは遅い	低速—高精度を実現する代わりに速度が犠牲になる	非常に高速—せん断やパンチングは極めて迅速
切断速度（厚鋼板）	中程度——板厚が増すにつれて著しく遅くなる	非常に速い——1インチの鋼板でウォータージェットの3〜4倍の速度	遅い——ただし、板厚に関わらず一貫した品質を実現	速い——円盤鋸は厚板を効率的に切断できる
複雑な形状の能力	優れている——複雑なデザイン、小さな穴、きついコーナーにも対応	良好——非常に細かいディテールや微小部品には制限がある	優れている——工具交換なしで任意の形状を切断可能	限定的——単純な幾何学形状に制約される
設備費用	高い——ファイバーレーザー装置は多大な投資を要する	中程度—完全なシステムで約9万ドル	高め—同等のシステムで約19万5千ドル	低めから中程度—機器の種類によって大きく異なる
稼働コスト（1フィートあたり）	低めから中程度—電力使用効率が良く、ガス費用は変動する	低め—消耗品および電力費が経済的	中程度から高め—研磨材が継続的な費用となる	低め—ほとんどの作業では消耗品がほとんど不要
物質 的 な 制限	金属および一部の非金属。反射性金属にはファイバーレーザーが必要	導電性金属のみ—木材、プラスチック、ガラスは切断できない	金属、石、ガラス、複合材料など、ほぼあらゆる素材	工具によって異なるが、主に金属および一部のプラスチック

鋼材においてプラズマ切断がレーザー切断よりも適している場合

厚手の構造用鋼材を切断しており、最も費用対効果の高い方法を探している場合、レーザー切断の高精度という利点があるにもかかわらず、プラズマ切断テーブルの方が多くの場合、より優れたコストパフォーマンスを提供します。

以下の数値を検討してください： テスト結果が示しているのは 1インチ厚の鋼材をプラズマ切断する場合、ウォータージェット切断に比べて約3〜4倍の速度で切断でき、1フィートあたりの運転コストはおよそ半分になります。このような板厚でのレーザー切断と比較すると、プラズマ切断は速度面での優位性を維持しつつ、設備投資額を大幅に削減できます。

ポータブルプラズマ切断機またはCNCプラズマ切断装置が最も適しているのは以下のケースです：

• 鋼材の板厚が通常12mm（½インチ）を超える場合
• 加工用途において±0.5mm以上のエッジ公差が許容される場合
• 精度の高い仕上げよりも速度と生産性が重要です
• 予算上の制約があり、装置コストおよび運転コストが低い方法を優先する場合
• 主に構造用鋼材、重機部品、または工業用製品の切断を行っています

多くの加工工場では最終的に両方の技術を運用しています。プラズマは厚板や構造物の作業を効率的に処理し、レーザーは詳細な部品、薄板金属、およびエッジ品質が重要な用途に必要な高精度を実現します

あなたの鋼材プロジェクトに適した方法を選ぶ

これらの技術を実際にご自身のプロジェクト要件と照らして検討すれば、明確な意思決定の傾向が見えてきます。以下に、各方法を最適な用途に対応させる方法を示します

以下の場合はレーザー切断を選んでください：

• 20mm未満の鋼板で作業を行う場合で、精度が重要なシーン
• 部品のエッジがきれいで、二次加工が最小限、あるいは不要であることが求められる場合
• デザインに複雑な形状、小さな穴、または狭いコーナー半径が含まれる場合
• ±0.1mm 以下の公差が指定されている場合
• 生産量が多く、設備投資がスピードと一貫性によって正当化される場合
• 電子機器のハウジングから自動車部品まで、複雑な形状の部品を切断する必要があります

以下の場合はプラズマ切断を選んでください：

• 12mmを超える厚みのある導電性金属（鋼、アルミニウム、ステンレスなど）を加工する
• 超精密な切断エッジよりも、スピードとコスト効率が重要である
• 構造用鋼材、造船部品、または重機の製造
• 予算の制約により、設備投資を抑えられる必要がある
• CNCプラズマ切断機の許容公差範囲（±0.5～±1.5mm）が仕様に合致している

次の場合はウォータージェット切断を選択する：

• 熱影響領域が全く許されない場合—航空宇宙部品、焼入れ材など
• 切断後も材料特性が完全に変化しないようにしなければならない場合
• 鋼材に加え、石材、ガラス、複合材料、セラミックスなどの非金属も切断する
• レーザー切断品質が低下する非常に厚い材料において、高精度が求められる
• 熱に敏感な合金や特殊鋼材を扱う作業

以下の場合は機械的切断を選択してください：

• 作業の多くがシンプルな直線カットや基本的な形状である場合
• 大量生産のブランキング作業で最大の速度が必要とされる場合
• 材料の板厚や形状が加工工具の対応範囲内に収まる場合
• 切断面の品質要件が低く、いずれ仕上げ工程を行う予定の場合
• 単価（1回あたりの切断コスト）が主な判断基準となる場合

単一の「最良」な切断技術というものはありません。それぞれに適した用途があります。多くの加工ショップにとって、これらの技術の少なくとも2つを利用できるようにしておくことで、ほぼすべての切断作業を効果的かつ経済的に柔軟に対応できるようになります。

この比較により、レーザー切断が鋼材プロジェクトに適しているかどうか、あるいはプラズマ、ウォータージェット、機械的加工のいずれかが要件により合致するかを評価できます。しかし、一度レーザー切断を選択したならば、プロジェクトの成功を左右するもう一つの重要な要素があります。それは、設計データを切断プロセス用にどのように準備するかです。

鋼材レーザー切断のための設計ファイル準備

レーザー切断を加工方法として選択し、鋼材のグレードを決め、材料の厚さも適切であることを確認しました。しかし、ここで多くのプロジェクトが静かに失敗しています。提出する設計データによって、部品が最初の工程で綺麗に切断されるか、それともレーザーが発振される前に拒否されるかが決まります。

考えてみてください。CNCレーザー切断装置は、あなたのデータに記載された指示を正確に実行します。線一本、寸法一つ、わずかなディテールに至るまで、すべてが工作機械の動作に変換されます。もしCADデータに誤りがあれば—例えば、材料に対して小さすぎる形状、間違った間隔、キルフ補正の不足など—機械はその間違いを忠実に鋼材上で再現してしまうのです。

自社内でCNCレーザー切断機を運用している場合でも、レーザー加工サービスにデータを提出する場合でも、適切なファイル準備こそが成功したプロジェクトと高価な失敗を分ける鍵です。生産現場で問題なく使用できるデータを作るために、何が必要かを順を追って確認しましょう。

クリーンカットのためのCADファイル作成

DXFまたはDWGファイルは、完成品が設計意図通りになるという約束の役割を果たします。しかし、CNC切断装置はその約束を正しく解釈するために、特定のファイル仕様を必要としています。以下が、あなたのファイルに求められる要件です。

必須のDXF／DWG仕様：

• 重なりのない閉じた輪郭： すべての切断パスは完全な閉ループでなければなりません。開いたパスや重なった線は切断ソフトウェアを混乱させ、エラーを引き起こします。
• クリーンなジオメトリ： エクスポート前に重複する線分、孤立した点、補助線などの作図用ジオメトリを削除してください。
• 適切なスケール： 1:1のスケールで正しい単位を指定してエクスポートしてください。ミリメートルとインチの混同は意外に多く見られます。
• レイヤーの整理： 切断用線、彫刻／エングレーブ用マーク、基準ジオメトリはそれぞれ別のレイヤーに分けて配置し、オペレーターとの明確なコミュニケーションを確保してください。
• スプラインや複雑な曲線は使用禁止： スプラインは、CNCシステムが確実に解釈できるポリラインまたは円弧に変換してください。

鋼板の厚さ別 最小特徴寸法：

レーザーカット幅（切断ビームによって除去される材料の幅）は、特徴部の最小サイズに直接的な制限をかけます。製造ガイドラインによると、 製造ガイドライン カット幅より小さい特徴は、切断時に完全に消失してしまいます。鋼板のレーザー切断では、以下の最小値に従ってください：

鋼板の厚さ	一般的なカーフ幅	最小穴径	スロットの最小幅	最小ブリッジ／ウェブ
3mm未満	0.15-0.25mm	≥ 材料の厚さ	カット幅の1.5倍以上	材料厚さの1.5倍以上
3mm - 6mm	0.20-0.30mm	≥ 材料の厚さ	≥ 材料の厚さ	≥ 材料厚さの2倍以上
6mm - 12mm	0.25-0.40mm	厚さの最小50%以上	≥ 材料の厚さ	≥ 材料厚さの2倍以上
12mmを超える	0.30-0.50mm	厚さの50%以上	≥ 材料厚さの1.2倍	≥ 材料厚さの2.5倍

カフ幅補正の計算方法：

設計ファイルでカフ幅の補正を行うべきか、それとも加工業者に任せるべきか？ この一見簡単な質問が、大きな混乱を引き起こしています。 業界のベストプラクティス dXFが公称値（ショップ側で補正を適用）か、事前にオフセット済みかについて、ご使用のショップと確認することを推奨します。

• 穴加工の場合： ファイバーレーザーによる軟鋼の切断幅（カーフ）は、通常、板厚やノズル設定により0.15～0.30mm程度です。小さな内形部はこのカーフ幅分だけ実質的に「縮小」されます。
• 外形寸法の場合： 大きな外形形状では、切断ラインの内側から材料が除去されるため、わずかに「拡大」することがあります。
• 実用的な補正方法： M6の余裕穴（6.6mm）の場合、図面では6.6～6.8mmとすることで、切断および仕上げ後のきつめの嵌合リスクを低減できます。
• タブとスロットの嵌合： 3.0mmのタブを3.0mm鋼板に作成する場合、通常3.3～3.6mmのスロットが必要です。レーザー装置や仕上げ要件に応じて、よりきつくまたは緩く調整してください。

高コストなファイル作成ミスを避ける

ファイルが適切に準備されていない場合、実際に何が起こるのでしょうか？その影響は、わずらわしいものから高額な損失につながるものまでさまざまです：

注文の却下： 多くのCNC加工サービスでは、自動的にファイルをチェックしています。線の重なり、輪郭の未閉鎖、または最小サイズ以下の形状がある場合、即座に拒否されるため、プロジェクト開始前から遅延が生じます。

品質の不具合： 自動チェックを通過したファイルでも、結果が不十分になることがあります。素材の厚さに対して小さすぎる特徴は、ぼんやりとした形状に溶けてしまいます。切断ライン同士の間隔が狭すぎると、熱の蓄積により部品が反ってしまいます。公差が不適切だと、組み立て時に合わない部品ができあがります。

予期せぬコスト： 一部の業者は軽微なファイルの問題を修正して対応しますが、その分の工数を請求する場合があります。また、他には送信された通りに切断を行うため、使い物にならない部品を受け取り、それでも請求書が届くことになります。

プロジェクトを失敗させるよくあるミス：

• 切断間隔が不十分である： 穴やスロットは、曲げ線から少なくとも素材厚の1.5倍と内側半径分離して配置してください。エッジ付近に小さな穴を密集させると、熱による変形が増加します。
• 素材に対して小さすぎる特徴： 穴のサイズが素材の厚さの50%を下回ると、品質と解像度が著しく低下します。試作部品での確認もその通りで、厚板に微細な形状を実現することは不可能です
• 不適切な線種： 明確なレイヤー規則なしに、異なる線の太さ、色、スタイルを使用すると、切断すべきか、彫刻すべきか、無視すべきかについてオペレーターが混乱します
• 仕様の欠落： 材料の種類、厚さ、重要な公差、仕上げ要件を明記しない場合、加工業者は推測せざるを得ないか、作業を中断して問い合わせる必要があります
• 不正確なドッキングポイント： 機械操作ガイダンス 不正確なドッキングポイント設定により、レーザーヘッドが安全範囲を超える動きを試みる可能性があると警告しています
• ベンディング許容値を無視すること： レーザー切断部品を折り曲げる場合、フラットパターンには正しいベンダーeduct（折り返し控除）が必要です。ブレーキプレス操作者が適用するものと一致する、一貫性のあるKファクター（炭素鋼では通常0.30～0.50）を使用してください

表面状態の要件：

ファイルが完璧であっても、材料の状態が結果に影響します。切断前の確認事項：

• 錆びとスケール： 軽度の表面酸化は、炭素鋼に対する酸素支援切断において許容されます。重度の錆やスケールは切断の均一性を損なう可能性があるため、重度に腐食した領域は清掃してください
• 圧延酸化皮膜（ミルスケール）： 研究により、圧延スケールを機械加工で除去してもレーザー切断品質に有意な影響がないことが確認されています。不必要に除去する手間はかけないでください
• コーティングおよび塗料： 切断ゾーンから保護フィルム、塗料、粉体塗装などを除去してください。これらの物質は切断中に蒸発し、エッジや光学系を汚染する煙を発生させる可能性があります
• 油剤および潤滑剤： ステンレス鋼の表面は清掃し、切断品質やエッジ外観に悪影響を及ぼす汚染を防いでください
• 平面度: 切断領域全体で焦点距離が一貫していることを確保するため、材料は十分に平らにしてください。反った板材を使用すると、結果が不均一になります。

すべてのDXFファイルは、完成品が設計意図と一致するという約束です。公差とはその約束がどの程度正確であるべきかを定義したものであり、適切なファイル作成がその約束を守る手段です。

ファイルを正しく準備することは、注文の拒否、品質問題、予期せぬ追加費用といった厄介なサイクルを回避できます。しかし、たとえ完璧なファイルであっても、切断条件や使用する材料に応じて生じるエッジ品質や表面仕上げの特性を理解しておく必要があります。

エッジ品質および表面仕上げに関する期待

設計データは準備でき、鋼材も切断テーブルにセットされていますが、実際に完成した部品はどのような外観になるでしょうか？ この問いには、部品が届くまで答えられないことが多く、製造担当者は自分の期待と異なるエッジ形状に驚くことがあります。

現実をお伝えします。レーザー切断された鋼板のエッジは、切断条件や素材の種類、厚さによって大きく異なります。何を期待すべきか、また結果にどのような影響を与えるかを理解することで、現実的な仕様を明確にし、プロジェクトで必要となる二次加工を適切に計画できます。

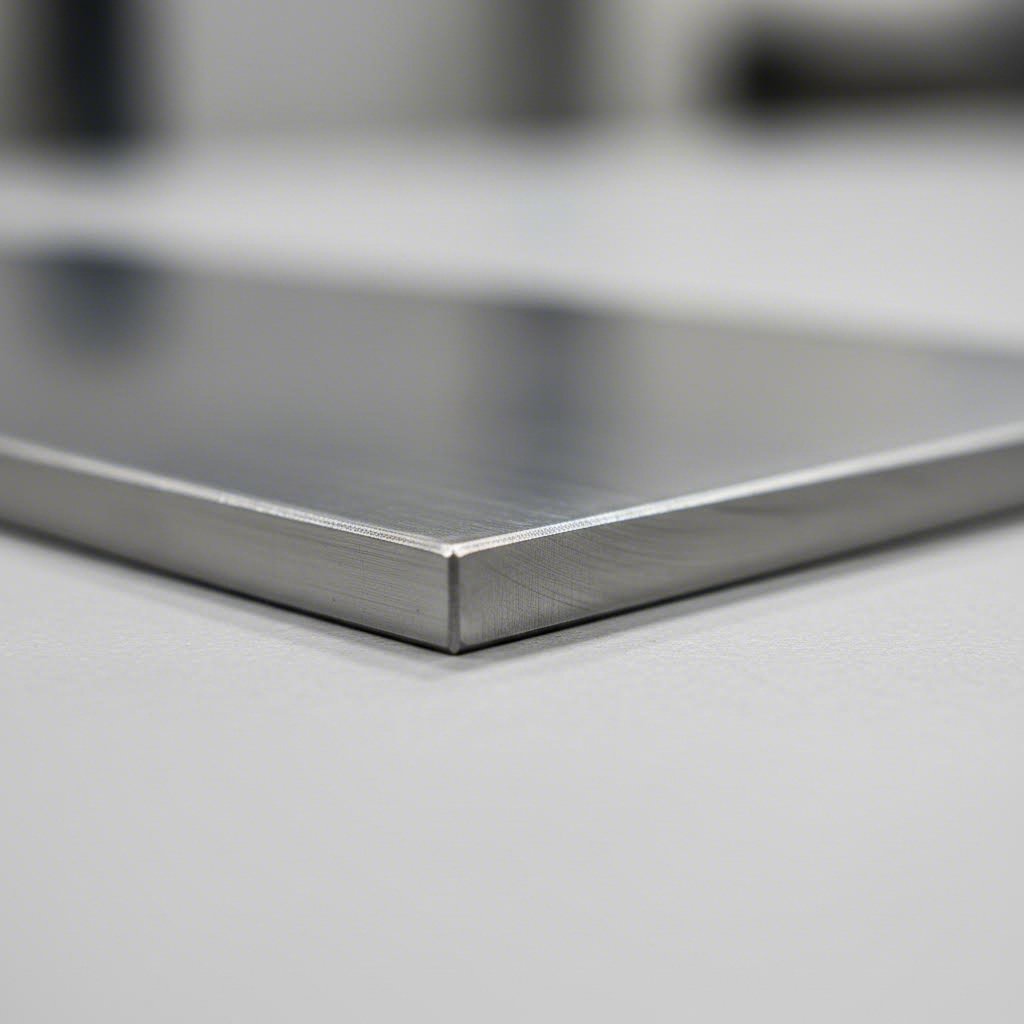

実際に得られる切断面の状態

金属板をレーザー切断する際、完成した切断面には、切断プロセスが特定の素材とどのように相互作用したかが如実に表れます。以下のような特徴的な状態が、見た目や触感として確認できます。

ドロスの発生： 切断部の底辺に付着する固まった金属の残渣のことでしょうか？それは「ドロス」（dross）であり、補助ガスで完全に吹き飛ばされなかった溶融物質です。適切に調整されたシステムでは、ドロスは最小限に抑えられ、簡単に除去できます。しかし、板厚の限界まで押し進めたり、不適切な条件を使用したりすると、ドロスはより顕著になり、研磨やバリ取りが必要になる場合があります。

酸化皮膜： 酸素をアシストガスとして炭素鋼を切断する際、発熱反応により切断面に濃い酸化物層が形成されます。これは多くの構造用途において問題なく機能しますが、塗装の密着性や溶接品質に影響を与えます。窒素アシストによる切断では、酸化物のない清浄な切断面が得られ、追加の前処理なしでコーティングや接合にそのまま使用できます。 酸化表面 は多くの構造用途において問題なく機能しますが、塗装の密着性や溶接品質に影響を与えます。窒素アシストによる切断では、酸化物のない清浄な切断面が得られ、追加の前処理なしでコーティングや接合にそのまま使用できます。

ストリー（層状模様）： レーザー切断された切断面をよく観察すると、切断プロセスのパルス的性質によって生じる微細な垂直方向の線、すなわちストリアーションが確認できます。最適化された条件で薄板を切断した場合、これらのストリアーションはほとんど目立ちません。しかし材料の厚さが増すにつれて、ストリアーションはより顕著になり、表面粗さが増します。

キルフのテーパー： ビームが進入する上面に比べ、切断開口部の底面はわずかに狭くなります。高精度のレーザー切断ではこのテーパーを最小限に抑えることができますが、特に厚板ではビームが出口でより広がるため、何らかの程度では常に存在します。

切断面品質に影響を与える要因

エッジ品質は偶然ではなく、あなたが制御可能な特定の要因によって予測可能に決まります。 according toによると 業界ガイドライン 、切断プロセスにはエッジ品質に直接影響を与えるいくつかの要因があります。これらを理解することで、よりクリーンで滑らかなエッジを実現できます。

• 切断速度: 速度が速すぎるとバリが多く荒れたエッジになり、遅すぎると過剰な熱蓄積、幅広のカット（ケルフ）、変形の可能性が生じます。最適な速度は材料と板厚によって異なります。
• アシストガス圧力: 圧力が低すぎると溶融物を効率的に除去できず、荒れたエッジの原因になります。適切な圧力により冷却性と粉塵除去が向上し、よりきれいな切断が可能になります。
• 焦点位置： 焦点位置は材料の厚さに対して正確に設定する必要があります。不適切なフォーカスは切断品質のばらつきや過度のテーパーを引き起こします。
• 材料の状態: 表面の錆、スケール、油分、コーティングなどは、レーザーが鋼材とどのように一貫して相互作用するかに影響を与えます。清潔で平らな材料を使用することで、より予測可能な結果が得られます。
• 素材の厚さ: 一般的に、薄い材料はよりクリーンな切断面を生成し、後処理の必要が少なくなります。厚さが増すにつれて、切断面の品質は自然に低下します。
• 鋼種: 炭素含有量、合金元素、表面仕上げはすべて、切断中の熱的挙動に影響を与えます。ある種の鋼材は他のものよりもクリーンに切断されるだけです。

熱影響部とその最小化方法

あらゆる熱切断プロセスでは、熱影響部（HAZ）が生じます。これは切断箇所の周辺で、熱の影響により材料の性質が変化した領域です。レーザー切断および彫刻用途においては、構造的強度と外観の両面でHAZを理解することが重要です。

良い知らせは？ レーザー切断は、プラズマ切断や酸素燃料切断と比較して、比較的小さな熱影響部を生じることです。集束されたビームと高速切断により、切断エッジに沿った狭い帯域に熱の入力が限定されます。ただし、HAZによる影響は依然として発生します。

• 組織変化： 切断部に隣接する鋼材は急激な加熱と冷却を受けるため、より硬くもろい組織が形成される可能性があります。
• 変色： 熱により、切断端部近くのステンレス鋼や一部の炭素鋼に可視の色変化（青、茶色、わら色など）が生じる
• 残留応力： 熱サイクルによって応力が発生し、特に薄い部品や複雑な形状の部品において寸法安定性に影響を与える可能性がある

HAZへの影響を最小限に抑える方法：

• 品質の許容範囲内でより高い切断速度を使用する――加熱時間の短縮によりHAZを小さくできる
• 既定で最大出力を使用するのではなく、材料に合わせてレーザー出力を最適化する
• 切断速度よりも材料特性の保持が重要である場合、アシストガスとして窒素を使用する
• 密集した加工部位での熱蓄積を防ぐため、切断間隔を十分に確保する
• 熱に敏感な用途ではパルス切断モードを検討する

二次仕上げが必要となる場合

すべてのレーザー切断部品が機械から取り出された時点でそのまま使用できるわけではない。追加加工が必要なタイミングと不要なタイミングを把握することで、時間とコストを節約できる：

通常、すぐに使用できる状態のエッジ：

• 窒素補助で切断された薄板炭素鋼（6mm未満）—溶接や粉体塗装に適した、清浄で酸化物のないエッジ
• 窒素で切断されたステンレス鋼—耐腐食性が維持され、変色が最小限
• 最終組立品においてエッジの外観が見えない部品
• 酸化層が機能に影響を与えない構造部品

二次加工を必要とするエッジ：

• 塗装を予定している酸素補助で切断された炭素鋼—酸化層が密着性に影響を与える可能性がある
• 外観要件を満たさない、ストライエーション（条線）が見える厚板の切断面
• 組立や適合に干渉するバリ（ドロス）がある部品
• シールや軸受け用途など、特定の粗さ値が要求される重要表面
• 外観が重要な完成品で見える部分のエッジ

レーザー切断が最適な結果を出さない場合

透明性は信頼を生むため、ここではレーザー切断の限界について正直なアドバイスを提供します。以下の場合は、他の加工方法を検討してください。

• 材料の厚さが実用上の限界を超えている場合： 最大厚さに近づくと、切断面の品質が著しく低下します。非常に厚い板材には、プラズマまたはウォータージェット加工の方が優れた結果をもたらす可能性があります。
• 熱影響域（HAZ）が完全に許容されない場合： 航空宇宙用途、焼入れ材、あるいは冶金的変化が全く許されない用途—ウォータージェット切断なら熱的影響を完全に回避できます。
• 高反射合金の場合： 現代のファイバーレーザーであっても、一部の銅合金や特殊材料の切断は依然として困難です。
• 簡単な形状において部品単価が極めて重要な場合： 基本的な形状で大量生産する場合、レーザー切断よりもせん断またはパンチングの方が経済的である可能性があります

レーザー切断におけるエッジ品質は、科学と微調整の融合です。使用する材料を理解し、機械設定を最適化し、設備を適切にメンテナンスすることで、切断ごとにクリーンで滑らかなエッジを実現できます。

切断面がどのように仕上がるか、またその結果に影響を与える要因を理解することは、現実的な期待値を設定し、それに応じて計画を立てる上で重要です。しかし、エッジ品質はプロジェクト総コストにおける一つの要素にすぎません。鋼材のレーザー切断サービスの価格は実際に何によって決まるのか、また契約前に費用をどう見積もればよいのでしょうか。

鋼材レーザー切断のコスト要因と価格設定

金属レーザー切断サービスを検討する多くの人が抱える悩みの一つが、「これって結局いくらかかるの？」という質問です。多くの業者は具体的な価格について避けがちで、依頼者は提示される金額の根拠を理解せずに、ただ見積もりを提出するしかない状況に置かれます。

実際のところ、レーザー切断の料金は恣意的に決まるものではなく、あなた自身が影響を与えることのできる測定可能な要因に基づいた予測可能な計算式に従っています。この計算式を理解することで、受動的に見積もりを受け取る立場から、ファイル提出前に設計をコスト効率的に最適化できる知識ある購入者へと変化できます。

プロジェクトコストを決定する要素を正確に解読し、その知識を戦略的に活用する方法を見ていきましょう。

鋼材のレーザー切断価格の決定要因を理解する

オンラインプラットフォームから地元の加工店まで、ほぼすべてのレーザー切断サービス提供者は同じ基本的なアプローチで価格を算出しています。 according to 業界の価格分析 、その計算式は以下の通りです：

最終価格 = (材料費 + 変動費 + 固定費) × (1 + 利益率)

一見シンプルに思えます。しかし、多くのバイヤーがつまずく点は、コストを左右する最も重要な要素は材料の面積ではなく、特定の設計を切断するために必要な機械稼働時間だということです。同じ鋼板から作られる2つの部品でも、その複雑さによって価格が大きく異なる可能性があります。

見積もりを決定する6つの変数：

• 素材の厚さ: これが主なコスト要因です。加工の研究によると、材料の厚さが2倍になると切断時間とコストが2倍以上になる可能性があります。これは、レーザーがきれいに貫通するためにははるかに遅い速度で移動しなければならないためです。厚い材料はより多くのエネルギーを消費し、装置の摩耗も増加させます。
• 鋼種: 異なる金属は、基本的なコストや切断の難易度が異なります。ステンレス鋼は通常、軟鋼よりも高価です。素材自体の価格だけでなく、加工時間にも差が出ます。価格比較では、ステンレス鋼の切断は1インチあたり0.15〜1.00ドルであるのに対し、軟鋼は1インチあたり0.10〜0.60ドルです。
• 切断の複雑さ： きついカーブ、鋭い角、多数の貫通点を持つ複雑な設計では、機械が繰り返し減速せざるを得なくなります。100個の小さな穴を開ける設計は、大きな切り抜き1つよりもコストがかかります。なぜなら、各貫通工程が累積的な時間を追加するからです。
• 量: 固定のセットアップ費用は、注文内のすべての部品に按分されます。数量が多くなるほど、部品単価は大幅に低下します。大量発注による割引は、単品購入価格と比較して最大70％になることもあります。
• エッジ品質の要求： 機能上必要以上の厳しい公差を指定するとコストが上昇します。精密レーザー切断サービスでは、公差の厳しい作業に対してプレミアム料金を設定しています。これは、機械をより遅く、かつ制御された速度で運転しなければならないためです。
• 納期： 急ぎの注文は通常、20〜50％の追加料金がかかります。残業が必要な場合は、それ以上の料金になることがあります。標準納期であれば最も費用対効果が高くなります。

機械稼働時間が実際の利益に与える影響

機械時間とは、主に支払っているサービスであり、設計上のいくつかの要素によって算出されます。これらはあなたがコントロールできる項目です。

• 切断距離: レーザーが移動する全直線距離。距離が長いほど、所要時間とコストが高くなります。
• 穿孔回数： レーザーが新しい切断を開始するたびに、まず材料に穿孔（ピアス）を行う必要があります。穴や切り抜きが多いほど、ピアス回数が増えます。
• 操作タイプ: 材料を完全に切断することは最も遅く、また最も高価です。スコアリング（部分的な切断）はより高速です。エンボス加工（彫刻）は、直線インチではなく、平方インチ単位で価格が設定されることが多いです。

一般的な機械の時間当たりの料金は、レーザー出力と機能に応じて60ドルから120ドルの間で変動します。6kWのファイバーレーザーは3kWシステムよりも運転コストがかかりますが、切断速度が速いため、適切な材料では料金の差を相殺できることがよくあります。

プロジェクト費用の見積もり方法

レーザー切断の見積もり依頼のためにファイルを提出しない限り正確な数値は得られませんが、相対的なコスト要因を理解することで現実的な予想を立てることができます。

コスト要因	コストが低くなる方向	コストが高くなる方向	相対的な影響度
材料の厚さ	薄板（1～3mm）	厚板（12mm以上）	非常に高い—指数関数的に増加
鋼種	軟鋼、低炭素鋼	ステンレス鋼、特殊合金	中程度—素材と加工の両方に影響
デザイン の 複雑さ	シンプルな形状、切り抜きが少ない	複雑なパターン、多数の小さな穴	高め—機械作業時間に直接的に影響
注文量	大量注文（50点以上）	単品または小ロット	高め—セットアップコストの償却
許容差の要件	標準（±0.2mm）	狭い公差（±0.05mm）	中程度—処理速度を遅くする必要あり
納期	標準（5～10日）	迅速対応（1～2日）	中程度—通常20～50％のプレミアム
二次操作	切断のみ	バリ取り、曲げ加工、仕上げ	付加製造—各工程でコストが追加される

現実の価格背景：

特定の価格はサプライヤーや地域によって異なりますが、 業界ベンチマーク 参考になる指標を提供します：

• セットアップとキャリブレーションは通常、1ジョブあたり6～30ドルかかります
• 複雑なファイルのデザイン準備：複雑さに応じて1時間あたり20～100ドル以上
• 2mmの軟鋼の単純切断加工：直線1メートルあたり約1～3ドル
• バリ取りなどの後処理工程は1平方メートルあたり5～20ドル、塗装は1平方メートルあたり10～30ドル追加

見積もりの解釈と確認すべき質問

レーザー切断の見積もりを受け取る際、その内訳を理解せずに単一の金額だけを見ていることがよくあります。実際に何に対して支払っているのかを評価する方法は以下の通りです。

サービス提供業者に確認すべき質問：

• セットアップ料金は含まれていますか、それとも別ですか？量産数量によってどのように変動しますか？
• 材料費と加工費の内訳はどのようになっていますか？
• 修正が必要な場合、ファイル準備に対する追加費用はかかりますか？
• 見積もり価格に含まれる公差仕様はどのレベルですか？高精度加工の場合は追加費用がかかりますか？
• ステンレス鋼の加工において、窒素または酸素のアシストガスは含まれているのか、それとも別途料金がかかるのか？
• バリ取りやエッジ仕上げなどの二次加工は、何が含まれており、何が追加料金となるのか？
• 数量の異なる段階での価格変動はどのようになるのか？

オンラインプラットフォームと地元業者の比較：

提供業者の選択は、価格およびサービス体験の両方に影響します：

• オンライン自動化プラットフォーム： CADファイルから即座に見積もりを提供します。迅速なプロトタイピングや予算確認に最適です。ただし、自動システムでは高コストとなる設計ミスを検出できず、専門的な製造性設計（DFM）フィードバックは別料金であることが多いです。
• 従来のチューブレーザー切断サービスおよび地元の加工業者： 無料の製造性設計（DFM）アドバイス付きで手動で見積もりを提供します。これによりコストを大幅に削減できます。設計ミスを発見し、効率的な代替案を提案し、顧客提供材料にも柔軟に対応可能です。ただし、その代償として、見積もりに数時間から数日かかり、数秒で終わる自動見積もりとは異なります。

自動車および精密製造用途では、包括的なDFMサポートを提供するメーカーと協力することで、加工開始前に設計を最適化できます。例えば 紹興 12時間以内の迅速な見積もり作成とエンジニアリングノウハウを組み合わせており、設計におけるコスト削減の機会を特定するのに役立ちます。これにより、レーザー切断の準備を全体の製造プロセスに円滑に統合できます。

コストを抑える設計上の意思決定

最終価格に対するあなたのコントロールは、思っている以上に大きいものです。以下の戦略を用いれば機能を犠牲にすることなくコストを削減できます。

• 可能な限り薄い材料を使用してください： これは最も効果的なコスト削減方法です。構造要件を満たすかどうか常に薄手の規格でも問題ないか確認してください。
• 形状の簡素化： 複雑な曲線を減らし、機能的に問題なければ複数の小さな穴を大きなスロットに統合し、総切断距離を最小限に抑えてください。
• パンチ回数を減らす： 個別の切り抜きが少なければ、時間のかかるパンチング回数も減少します。複数の形状を連続したパスでつなげることはできませんか？
• データを整理する： 重複するライン、非表示のオブジェクト、構成用ジオメトリを削除してください。自動システムはすべてを切断しようとするため、二重のラインはその機能のコストを2倍にします
• 大量注文する： セットアップ費用を分散させるために、ニーズをまとめて頻度の少ない大きな注文に統合してください
• 在庫のある材料を選択： サプライヤーがすでに在庫として保有している鋼材グレードを使用すれば、特別発注手数料が発生せず、納期も短縮されます
• 標準公差を受け入れる： 機能上必要な場合にのみ厳しい公差を指定してください。高精度レーザー切断サービスでは、極めて厳しい仕様に対して追加料金が発生します

最も大きな節約は見積もりの交渉ではなく、効率的な製造に最適化された部品を設計することにあります

これらのコスト動向を理解することで、予算制約と性能要件の間で情報に基づいた意思決定を行うことができます。価格要因が明確になれば、最後のステップとして、スチールレーザー切断プロジェクトをコンセプトから完成品まで実現するための適切なアプローチとパートナーを選ぶことになります

適切なスチールレーザー切断方式の選定

技術的な知識——厚さの制限、エッジ品質の要因、コスト要因、技術の比較——を習得しました。次に実践的な問いが生じます。この情報を自分のプロジェクトにどう活かすかです。

オリジナルのブラケットを試作するDIY製作者であろうと、量産部品を調達する製造エンジニアであろうと、意思決定のフレームワークは同じ論理に基づきます。要件に合った最適な切断方法を選び、適切に準備を行い、ニーズに対応できる能力を持つパートナーを選定します。

こうした意思決定を体系的に行う具体的な手順を見ていきましょう。

プロジェクトに適した切断方法の選定

ファイルを送信したり見積もりを依頼したりする前に、以下の意思決定フレームワークを順を追って確認し、最適なアプローチを選んでいることを確実にしてください。

1. 使用する鋼材の種類と厚さの要件を評価します： 切断する材質はどれですか—軟鋼、ステンレス、または特殊合金ですか？ あなたの用途ではどの程度の板厚が必要ですか？これまでに説明した板厚対応表と照らし合わせて確認してください。実用的なレーザー限界を超える25mmの炭素鋼板を加工する場合、プラズマまたはウォータージェットの方が優れた結果をもたらす可能性があります。酸化物のないエッジが求められる3mmのステンレスを扱う場合は、窒素アシスト付きファイバーレーザーが最適です。
2. 切断面品質の要求事項を決定します： 切断端面は完成品で見えますか？ 塗装や粉体塗装を下処理なしで施す必要がありますか？ 耐腐食性を維持する必要がありますか？ 機能上本当に必要なのか、それとも美的嗜好によるものなのか、正直に見極めてください。実際に必要な以上に厳しい仕様を指定すると、価値を高めることなくコストだけが増加します。
3. 数量と納期を評価します： 単一のプロトタイプから数千点の量産品まで、それぞれに適したアプローチが異なります。小ロットでは、金型不要というレーザー切断の利点が活かせます。一方、大規模な生産では、シンプルな形状であればプレス加工やパンチングを検討する価値があるかもしれません。納期が極めて短い場合は、利用可能な業者が限られ、コストも上昇します。可能であれば、事前に計画をしてください。
4. 適切な設計データを準備してください： 閉じた輪郭を持ち、最小特徴寸法が適切で、仕様が正しく記載されたクリーンなDXF/DWGファイルは、注文拒否や品質不良を防ぎます。提出前に、当社のファイル作成ガイドラインを確認してください。ここで費やす時間は、後で費用と手間を節約します。
5. 適切なサービスプロバイダーを選択してください： プロバイダーの能力を貴社の要件に合わせて選んでください。オンラインプラットフォームは、シンプルなレーザー切断部品において迅速さと利便性を提供します。一方、現地の加工業者は、複雑なプロジェクトに対して設計段階でのフィードバック（DFM）や柔軟な対応が可能です。生産規模に対応するCNCレーザー切断サービスを利用する際は、設備の能力、品質認証、および納期遵守の実績を評価してください。

プロトタイプから量産まで

レーザー切断の最大の強みの一つは何でしょうか？最初のプロトタイプを作成するのと同じプロセスで、生産規模へのシームレスな拡張が可能です。 製造に関する研究が証明しています エンジニアリングチームの63％がレーザーシステムを導入した後、プロトタイプ開発時間を40〜60％短縮し、従来の方法での週1〜2回の設計サイクルに対し、週5〜7回の設計反復が可能になったというデータがあります。

この迅速な反復機能により、製品開発に対するアプローチが大きく変わります。理論的な設計に基づいて高価な金型に投資するのではなく、以下のような開発が可能になります。

• CADファイルの確定から数時間以内に機能性プロトタイプを製造できる
• 複数の設計バリエーションを迅速かつ低コストでテストできる
• 生産用金型への投資前に、設計上の問題の86％を特定・解決できる
• 同じ切断パラメータを使用して、単一のユニットから数千もの量産まで拡張可能

DIY制作者および小ロットプロジェクト向け：

「自宅近くのレーザー切断サービス」または「自宅近くの金属レーザー切断」を検索する際は、以下の条件を満たす業者を優先してください。

• 最小注文数量の制限が厳しくなく、小規模な注文も受け入れていること
• 設計段階で予算のフィードバックを得るために、即時オンライン見積もりを提供
• ファイル準備要件について明確なガイダンスを提供
• 特別発注による遅延を避けるため、一般的な鋼材グレードを在庫
• 公差およびエッジ仕上げの期待値について明確に伝達

プロ向け製造アプリケーション向け：

量産現場では異なる優先事項が求められます。自動車、航空宇宙、産業用途では以下の条件を満たすパートナーが必要です。

• 業界に応じた品質認証——自動車のシャシー、サスペンション、構造部品においてはIATF 16949認証が極めて重要
• ご要望の生産量を一貫して安定して対応可能な生産能力
• 大量生産へ円滑に移行できる迅速なプロトタイピング能力
• 加工開始前に設計を最適化する包括的なDFMサポート
• 迅速な対応—「 紹興 」などのサプライヤーは、精密金属部品向けに12時間以内の見積もり対応と5日間での迅速なプロトタイピングを提供しています

レーザー切断が最適な選択となる状況

これまで説明した内容を踏まえ、まとめます。以下の条件に該当する場合、レーザー切断を選択してください。

• 精度が重要な20～25mm未満の鋼板厚さ
• 複雑な形状、細かいパターン、または厳しい公差（±0.1mmまで可能）
• 二次加工を最小限に抑えたきれいな切断面が必要な場合
• 単一の試作品から中規模量産品までの生産数量
• 設計の迅速な繰り返しと短納期が必要な場合
• ネスティング最適化の恩恵を受ける混合サイズの部品

代替 方法 を 考え た 時

レーザー切断が常に最適解というわけではありません。以下の場合は他の方法を検討してください。

• 板厚が実用的な限界を超える場合： 非常に厚い構造用鋼材は、プラズマまたは酸素燃料で切断した方が、より良好かつ高速に加工できることが多いです。
• 熱影響部を完全に避ける必要がある場合： ウォータージェット切断なら、熱に敏感な用途において熱的影響を全く生じさせません。
• 大量生産で単純な形状が中心の場合： せん断、パンチング、またはスタンピングの方が、部品単価を低く抑えられる可能性があります。
• 予算が極めて限られている場合： プラズマ切断は、装置コストおよび運用コストが低い中で、厚板に対して許容可能な結果をもたらします。

最も優れた切断方法とは、二次加工や歩留まり、スケジュールを含めた総コストにおいて、必要な品質を最も効率よく実現できる方法です。

鋼板のレーザー切断は、現代の金属加工において正当な理由から主流の地位を確立しています。板厚の制限を理解し、適切な鋼材グレードを選定し、データを正しく準備し、実力のあるプロバイダーと提携すれば、この技術は精度、スピード、コストパフォーマンスにおいて、他の方法が追随できないレベルを実現します。本ガイドの知識があれば、初めての試作部品を切断する場合でも、量産規模に拡大する場合でも、自信を持って判断を行うことができます。

鋼板レーザー切断に関するよくある質問

1. ファイバーレーザーは鋼板をどのくらいの厚さまで切断できますか？

ファイバーレーザーの切断能力は、レーザー出力と鋼材の種類によって異なります。6kWのファイバーレーザーは、酸素アシストを使用して最大22mmの炭素鋼および窒素を使用して最大12mmのステンレス鋼を切断できます。高出力システム（15〜20kW）は最大50mmの炭素鋼を処理でき、30kW以上のレーザーは最大100mmまで切断可能です。ただし、エッジ品質と切断速度の一貫性を維持するため、最適な生産結果は通常、最大厚さ能力の80％程度で得られます。

2. レーザー切断できる金属は何ですか？

レーザー切断は、軟鋼、低炭素鋼、ステンレス鋼（304、316、430グレード）、アルミニウム、チタン、真鍮、銅に対して効果的に機能します。ファイバーレーザーはアルミニウムや銅などの反射性金属に優れていますが、CO2レーザーは非金属材料の処理に適しています。炭素含有量が0.25％未満の鋼材は最もきれいな切断が得られますが、厚くコーティングされた鋼材や高シリコン鋼材はパラメータの調整または表面処理を必要とする場合があります。

3. 鋼材切断におけるファイバーレーザーとCO2レーザーの違いは何ですか？

ファイバーレーザーは1064nmの波長で動作し、鋼板がこれを効率よく吸収するため、薄手の材料において2〜5倍高速な切断が可能で、電気効率は30〜50％に達します。CO2レーザーは10.6µmの波長を使用し、効率はわずか10〜15％ですが、25mmを超える厚さの鋼板に対しては、しばしば優れた切断面品質を実現します。ファイバー方式のメンテナンス費用は年間200〜400ドルとごく少なく、CO2方式（1,000〜2,000ドル）と比べて有利です。また、部品の寿命はファイバー方式で10万時間以上に対し、CO2方式は1万〜2万5千時間です。

4. 鋼板のレーザー切断にはどのくらいのコストがかかりますか？

鋼板のレーザー切断コストは、材料の厚さ（主因）、鋼種、切断の複雑さ、数量、納期によって決まります。軟鋼の場合は通常1インチあたり0.10〜0.60ドル、ステンレス鋼では0.15〜1.00ドルです。機械の時間単価は60〜120ドル、セットアップ料金は1件あたり6〜30ドルです。大量注文では部品単価を最大70％削減できる場合があります。設計の簡略化や薄手材料の使用が、最も大きなコスト削減につながります。

5. 鋼板のレーザー切断では、酸素と窒素のどちらのアシストガスを使うべきですか？

酸素は発熱反応により炭素鋼の切断を30～50％厚く可能にし、ガス使用量は10～15分の1で済みますが、切断端に酸化層が形成されます。一方、窒素は溶接やコーティングに適した酸化物のない端面を生成し、ステンレス鋼の耐食性を維持するために不可欠です。塗装を前提とした6mm以下の薄板鋼材では、窒素を使用することで高いガスコストを正当化できます。外観がそれほど重要でない厚手の構造用炭素鋼では、酸素による切断が切断能力を最大限に引き出します。
