崩れ落ちる溶融池を追いかけることなく垂直方向に溶接する方法

ステップ1：上向き垂直溶接または下向き垂直溶接を選択

設定を変更したり、ビード形状（織り）を選択する前に、溶接ビードの進行方向を決定してください。これが、垂直溶接を学ぶ際の最初の本格的な判断です。垂直位置では重力が溶融プールを下方へ引き続け、そのためプールは垂れ下がったり、伸びたり、アークの先に流れ出たりする傾向があります。上向き垂直溶接と下向き垂直溶接の違いは、ビード形状、溶着性（フュージョン）、およびプールの制御難易度という点で、すぐに明確に現れます。注釈は ESAB , Arccaptain およびSSimderが示す基本原則に沿っています：上向き溶接（アップヒル溶接）は通常、より深い溶込み深さと、強度重視の継手に対する優れた溶着性をもたらします。一方、下向き垂直溶接（ダウンヒル溶接）は、溶接速度が速く、薄板材への適用に適しています。垂直上向き／下向きの選択は、作業内容に応じた「ジョブフィルター」として扱い、単なる習慣としてではなく判断してください。

上向き垂直溶接 vs 下向き垂直溶接：一目でわかる比較

貫透が最も重要となる場合

継手が荷重を支える必要がある場合、信頼性の高い溶融融合が必要な場合、または厚板を扱う場合は、通常、上向き（バーティカル・アップ）溶接がより安全な選択です。上向きに溶接することで、ビードの進行速度が遅くなり、熱が継手内部で効果的に作用するのを助けます。 熱が継手から逃げてしまう代わりに、 継手内に留まり続けます。強度を重視する場合、上向き溶接の方が優れているか？その問いに対する答えは、通常「はい」です。そのため、開先溶接、構造用フィレット溶接、および大規模な補修作業では、しばしば上向き溶接が採用されます。

薄板溶接において高速移動が求められる場合

下向き（バーティカル・ダウン）溶接には、明確な理由があります。薄板は過剰な熱を許容しません。速い下向きのビードは、熱集中を制限し、焼穿ちや過大なビード形成のリスクを低減します。また、動きが単純であるため、初心者にとって操作が容易に感じられることもあります。ただし、薄板に対して常に上向き溶接が不適切というわけではありません。溶接品質が速度よりも重視される場合、慎重に行う上向きのビードが依然として最良の選択となることがあります。

1. より厚い材料や、強度と完全な溶融が求められる継手には、上向き垂直（アップバーティカル）を選びます。
2. より薄い材料で、過剰な熱が継手に損傷を与える恐れがある場合には、下向き垂直（ダウンバーティカル）を選びます。
3. 開先溶接および構造用フィレット溶接では上向き垂直を推奨します。一方、軽量のラップ継手や板金作業では下向き垂直を推奨します。
4. 判断に迷う場合は、試験溶接を行い、たれやアンダーカットを伴わず、溶融池を安定して制御できる方向を選んでください。

適切な溶接方向は確かに重要ですが、垂直位置での溶接は、不十分な準備に対して非常に厳しくなります。錆、塗料、ギャップ、弱いタック溶接などは、わずか数秒で優れた方向選択を無意味にしてしまいます。

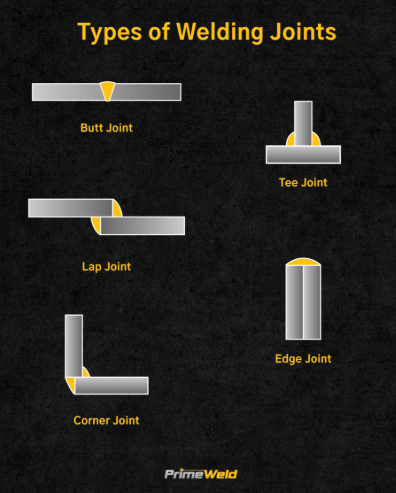

ステップ2：継手および作業場の準備

垂直位置での溶接において、継手の準備は単なる補足事項ではありません。これは、溶接技術が発揮される以前に、溶融池が乱れてしまうのを防ぐための最も重要な要素です。重力によってすでに溶融金属が下方へ流れようとしている状況において、錆、油、塗料、圧延スケール、不適切な位置合わせ、弱いタック溶接といった要因は、平置き溶接よりもはるかに大きな問題を引き起こします。「 垂直溶接 繰り返し同じ点に言及します：清浄な金属、安定した組立精度、および制御された位置決めが、より優れた溶融およびビード形状を実現します。

アークを発生させる前に金属を清掃する

汚染物質は、溶融プールが継手部に「濡れ込む」（ウェットイン）する様子を妨げます。垂直姿勢での溶接では、これがしばしば垂れ下がり、アンダーカット、またはトゥ部における溶着不良として急速に現れます。わずかな汚れでも、溶融プールがすでに重力と戦っている状況では、大きな欠陥へと発展します。

1. 継手の両面を裸金属まで清掃してください。錆、油、塗料、軋製スケールを除去し、アークが汚染物質の上を滑る（スケートする）ことがないようにします。
2. エッジを前処理します。必要に応じてバリ取りを行い、継手仕様に従ってテーパー加工（ベベル加工）を行ってください。これにより、溶接金属が根元（ルート）まで確実に到達し、スラグを閉じ込めることを防ぎます。
3. 溶接開始前に、組立精度およびルート開口幅を確認してください。不均一なギャップは、片側では過熱し、他方では溶着不良（ミスフュージョン）を引き起こします。
4. 部品をクランプまたは治具で固定し、熱収縮および重力によって継手が溶接中にずれたり、開いたりしないようにします。
5. アークを点弧する前に、体と手のサポートを乾燥した状態にしてください。動きがぎこちなく感じられる場合は、溶融プールが存在する状態ではさらに悪化します。

垂直位置における組立精度および根元ギャップ

不正確な組立は、垂直溶接位置では隠しがたい問題となります。溶融プールは小さく、許容範囲が狭いため、端部のアライメントが一貫性を欠くと、継手の充填状態が1インチごとに変化します。また、不適切な継手準備は、特に移動速度や熱入力のバランスが既に困難な場合において、「未溶着」および「溶着不良」の原因として知られています。 アンダーカット 未溶着および溶着不良

継手の開口を防ぐタック溶接の配置

優れたタック溶接は実用的な機能を果たします 。それらは、アライメントを保持し、継手ギャップを維持するとともに、収縮および変形に対する抵抗を助けます。長い継手の場合、中央から両端へ向かう、あるいは左右対称なタック溶接順序を採用することで、単に一端から他端へと連続してタック溶接を行う場合よりも、変形の制御が向上します。最終溶接の前に各タック溶接部を清掃し、粗い開始部または終了部を滑らかに仕上げることで、ビードがスムーズに融合できるようにし、段差で途切れたりしないようにしてください。

• 最終的なビードが大きな開口部を越えてブリッジする必要がないように、継手を固定するのに十分なタック溶接を行ってください。
• ケーブルおよび電極線を配線し、溶接中の手の動きを引っ張ったり、アーク長を途中で伸ばしたりしないようにしてください。
• ビードのブレやアンダーカットを抑えるために、体勢を安定させられる姿勢をとるようにしてください。
• 両側壁の視認性を確認してください。視界が悪いと、通常はビードの融合（タイイン）も不良になります。
• 溶接を始める前に、スラグ除去、ブラッシング、再起動、角度変更などの作業にアクセスできるよう、事前に計画してください。

継手が清掃され、正確に位置合わせされ、固定されている状態では、機械の設定および溶接プロセスの選択が単なる推測ではなく、実際の制御手段として機能します。

ステップ3：機械の設定を行い、適切な溶接プロセスを選択する

清掃され、確実に固定された継手があれば、それを基準としてパラメータ調整が可能になります。垂直方向の溶接では、機械の設定は、下方向へ流れようとする大きな溶融池ではなく、小さく予測可能な溶融プールを維持するのを支援すべきです。前述のガイドラインは一貫して同じ考え方を示しています。すなわち、まず板厚、溶接姿勢、および要求される溶接品質に基づいて溶接プロセスを選定し、その後、その選定を基に消耗品および極性を微調整してください。

垂直姿勢でのスタイック溶接、TIG溶接、フラックスコア溶接のプロセス選択

垂直姿勢でのアーク溶接においては、溶加材の選択が作業性よりも優先される。 製造業者 溶加材は、要求される機械的特性および使用条件に適合するか、あるいはそれを上回るものでなければならないと指摘している。また、同一資料では、GTAW（ガス・タングステン・アーク溶接）は極めて高品質な溶接を実現可能であるが、溶加速度および走行速度が遅いと述べている。さらに、SMAW（被覆アーク溶接）は装置の簡便性から現場での実用的な選択肢であり続けていること、また厚肉材には垂直上向きのGMAW（ガス・メタル・アーク溶接）またはFCAW（フラックス・コア・アーク溶接）がしばしば最適であることも指摘している。そのため、現場においては依然として垂直姿勢のスタイック溶接が重要であり、生産性重視の場合は垂直姿勢のMIG溶接がよく選ばれ、溶接品質が速度よりも優先される場合には垂直姿勢のTIG溶接がより適切となる。

制御可能な溶融プールこそが、単なる高速性よりも重要である。

これは特に垂直姿勢においてさらに重要である。溶融プールが過度に流動性が高い場合、それはまだ技術的な問題というより、むしろ設定上の問題である。

極性および消耗品の調整方法

参考文献における最も明確な極性に関するガイドラインは、ホバート・ブラザーズ社から提供されています。フラックスコア溶接で垂直上向きに溶接する場合、ほとんどのセルフシールド型フラックスコアワイヤー製品は電極負（DCEN）で使用されます。またホバート社は、実線ワイヤーやガスシールド型フラックスコアワイヤーから切り替える際には、電極正（DCEP）から電極負（DCEN）へと極性を変更する必要がある可能性があると警告しています。ステンレス鋼の垂直上向きGMAWについては、『ザ・ファブリケイター』誌が2つの一般的な出発点を挙げています：ショートサーキット移行モードでの実線ワイヤー、あるいは装置が対応している場合のパルスモードでのメタルコアワイヤーです。

材質の板厚別標準設定

調整を始める前に、まず板厚で設定範囲を絞り込みます。製作者によると、3/16インチ（約4.76 mm）より薄い材料は、通常、縦下向き（vertical-down）で溶接されるのに対し、それより厚い材料では、縦上向き（vertical-up）のGMAWまたはFCAWの方が一般的により優れた性能を発揮します。ステンレス鋼の溶接においては、出典が実用的な初期設定値を提示しています：ショート・サーキット移行モードでは、0.035～0.045インチ（約0.89～1.14 mm）のソリッドワイヤーと、98％アルゴン＋2％二酸化炭素のシールドガスを用いること、あるいはパルスモードでは、0.045～0.052インチ（約1.14～1.32 mm）のメタルコアワイヤーと、90％アルゴン＋10％二酸化炭素の混合ガスを用いることです。これらはステンレス鋼専用の初期設定値であり、すべての合金や継手に汎用できる万能設定ではありません。

手動による設定知識を再現可能なシャシー量産へと転換する際、自動車メーカーのチームはまた検討できます シャオイ金属技術 実際の製造現場における具体例として。その先進的なロボット溶接ラインおよびIATF 16949認証済み品質管理システムは、垂直方向への対応が可能な溶接技術が鋼材、アルミニウム、その他の金属部品の組立にどのようにスケールアップされるかを評価する際に関連性の高い情報です。これは調達の参考事例であり、作業台での手順開発を代替するものではありません。

溶接プロセスを安定させ、溶融プールを小さく保つと、直ちに別の課題が現れます：アーク開始直後の最初の数秒間で、手の位置、電極角度、そしてわずかな「シェルフ（溶融金属の盛り上がり）」が、溶接ビードが定着するか、あるいは流れてしまうかを決定づけます。

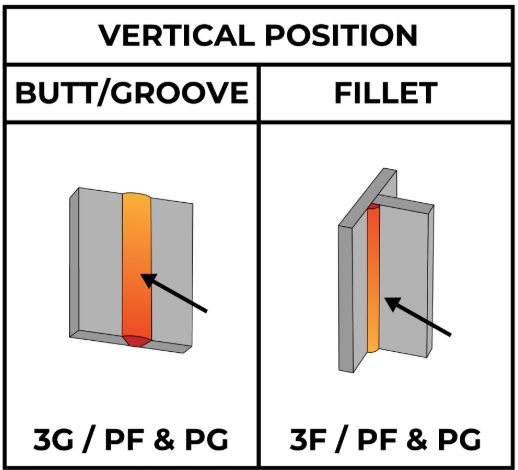

ステップ4：アークを開始し、最初のシェルフを形成する

垂直溶接の最初の約2.5cmは、その後の溶接パス全体の進行状況をほぼ予測できます。安定した開始は、制御性を保って垂直溶接を行うための基盤を提供します。一方、雑な開始では重力の影響が支配的になり、ビードが流れやすくなります。『The Welder』『The Fabricator』およびESABによる訓練指導は、常に同じ基本原則に戻ります：体勢をしっかり支え、アーク長を短く保ち、制御可能な電極角度を維持し、溶融プールを注意深く観察すること。

体勢と視線

アークを起こす前に、体勢を安定させましょう。溶接機メーカーは、体の揺れを抑えるために、3点で身体を支えることを推奨しています。また、快適でアスレチックなスタンスをとることも重要です。これは、両足をしっかり地面につけ、片方の腕・腰・または手首を軽く支える姿勢を意味します。呼吸も意識しましょう。緊張して息を止めていくと、体が徐々にずれ始めます。垂直方向の溶接では、このずれがすぐにアークのブレや不均一な溶接開始部として現れます。ヘッドとヘルメットの位置を調整し、溶融プールの先端および継手の両側を明確に確認できるようにしてください。

作業角度・進行角度・アーク長

上向き溶接の際、ESABはプッシュ角と一定の上向き移動を推奨しています。『The Fabricator』もまた、電極をわずかに上向きに保持すること、および短いアークが溶融深さと溶着性を高めつつ、溶融池をその場で凝固できるほど小さく保つことを指摘しています。溶接点を溶融池より前方に向けすぎると、溶融池上部の母材を事前に加熱してしまいます。また、アーク長が長くなりすぎると、溶融池を制御しにくくなります。清潔な垂直溶接を実現したい場合は、「短く・安定した」溶接が、「派手で速い」溶接よりも優れています。

アークだけでなく、溶融池にも注目しましょう。

溶融池を失うことなく始める方法

1. 体勢を安定させ、アークを起こす前に使用する動きを実際に試してみましょう。
2. トーチまたは電極を、継手の端面とタック溶接部を明確に確認できる位置に合わせます。
3. タック溶接部または開始点にアークを起こし、直ちに短いアークに安定させます。
4. 底部に小さな棚状の溶融金属を形成するだけの短い間隔で一時停止します。『The Fabricator』では、垂直上向き溶接をレンガ積みに例えており、各小さな溶接部が次の溶接部を支える構造であると説明しています。
5. スピードではなく、コントロールを意識して上向きに動かし、溶融プールが先端から流れ出さないよう、常にビードの先端を見ながら作業してください。

このわずかな「シェルフ（溶融金属の盛り上がり）」こそが、垂直上向きビードの初期段階で溶融プールの崩落を防ぐ要です。このシェルフを安定して保持できれば、以降のテクニック全体の理解が深まり、特に全長にわたる上向き溶接ビードをリズミカルに実行する際にその効果が顕著になります。

ステップ5：制御された垂直上向きビードの実施

適切な開始によりシェルフが形成されます。そして、溶融プールが手元を追い越さないように、このシェルフを繰り返し再現することで、優れたビードが得られます。UNIMIG社および『The Fabricator』誌のガイドラインは、いずれも同様の習慣を推奨しています。すなわち、ビードの両側で一時停止し、中央部は意図を持って素早く通過し、溶融プールを重力によって垂れ下がらないよう、十分に小さく保つことです。強度重視の作業では、派手な動きよりも、この安定した上向きのリズムの方が重要です。

垂直上向きスタイク溶接テクニック

垂直方向のスタック溶接を学習している場合、まず「シェルフ（棚）」の動きを意識し、次に「ウィーブ（織り）」の動きを意識しましょう。『The Fabricator』では、上向き垂直スタック溶接をレンガ積みのプロセスに例えています。各小さな溶接部が次の部分を支える構造です。スタック溶接では、アーク長を短く保ち、電極をわずかに上向き（アップヒル）に保持します。UNIMIG社では、上向き垂直スタック溶接におけるプッシュ角を約10～15度と設定しており、これにより溶接ビードを継手内に留め、下方向へ引きずるのを防ぎます。

初心者は、広範囲の動きを試す前に、まず短いストリンガー（直線溶接）またはきめ細かいシェルフステップ（棚状溶接）から始めるのが通常、より良い結果を得られます。ビード幅と溶着性が一定になったら、小さなジグザグまたは三角形の動きへと移行します。各側面壁（サイドウォール）で一瞬停止し、その後中央部を通過して先へ進みます。この側面での一時停止は、ビードの両端（トゥ）を確実に溶着させ、アンダーカットを低減するのに役立ちます。また、中央部での進行動作は、溶接金属を根元（ルート）へと押し込む効果があります。7018棒を使用する場合は、『The Fabricator』によればウィーブ溶接が非常に有効です。一方、6010棒を使用する場合は、スタッキング（積層）またはウィッピング（弾き）技法がより一般的です。

上向き垂直MIGおよびフラックスコア溶接技術

垂直上向きのMIG溶接では、UNIMIGは平位置溶接時の設定値を下げて溶融池の流動性を低減し、その後コンパクトな三角形パターンを用いることを推奨しています。片側から開始し、ベースを形成するために反対側へと移動し、続いて中央に向かって斜め上に進み、さらにスタート地点の直上まで斜め下に移動します。このパターンを繰り返しながら、トーチを継手内にしっかりと保持してください。実際の作業においては、動きを広げようとする衝動を抑えれば、垂直上向きのMIG溶接がよりクリーンになります。

フラックスコアドワイヤによる垂直上向き溶接も、同様の「棚作り＋凝固」の考え方を採用します。『ザ・ファブリケーター』誌では、まず棚を作り、その下層が母材を過熱することなく凝固できる速度でゆっくりと上方向へウェービング（横揺れ）するよう指示しています。

• スティック： アーク長は短く保ち、若干上向きにトーチを保持し、中央部よりも両側にやや長い時間をかけるようにしてください。
• MIG: きめ細かな三角形パターンまたは小さな逆V字パターンを用い、トーチが継手から離れることのないよう注意してください。
• フラックスコアドワイヤ： 棚を意図的に構築し、下段が次の段を支えられる速度でしか移動しないようにしてください。
• TIG： UNIMIG社は、垂直上向きTIG溶接が基本的に標準のTIG溶接技術であると指摘していますが、これはアークを明確に視認でき、フィラー材を清潔に供給できる場合に限られます。

溶融プールの先端（リーディングエッジ）の読み取り方

スパークではなく、溶融プールの前方端に注目してください。以下の3つの現象が順次起こっていることを確認する必要があります：金属が片側に濡れ込み、中央部を満たし、その後、凝固棚（シェルフ）が形成される前に反対側に融合します。良好な垂直上向き溶接には、繰り返し可能なリズムがあります。「左側→中央→右側→上昇」です。プールがこぼれ始めたら、『ザ・ファブリケーター』誌では、アークを維持したままクレーターから離れるよう推奨しています。また、ビードが上昇するにつれて幅広く緩やかになっていく場合は、速度を落とし、動作範囲を小さくしてください。

これが実際の習熟プロセスです。まずストリンガー（直線状ビード）から始め、次に緊密な三角形パターンを加えます。その後、初めてフィルパスまたはキャップパスでわずかなウェーブ（横揺れ）を用います。上向き溶接（アップヒル）は、溶着性（フュージョン）が重視される場合にこそその価値を発揮しますが、一部の作業ではより高速な下向き溶接（ダウンヒル）が評価されることもあります。

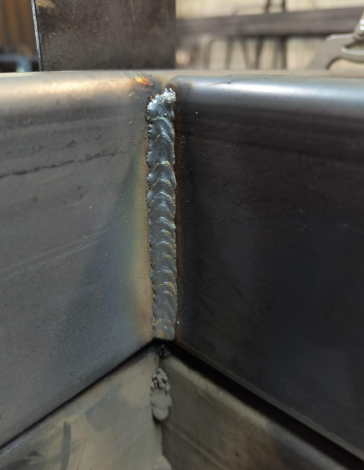

ステップ6：垂直下向き溶接は、作業内容に適している場合にのみ使用してください

垂直下降（バーティカルダウン）は、薄い溶接部を実現できます。また、習慣的に使用すると、融合が弱いものの見た目が良いビードを残すこともできます。そのため、MIG溶接における垂直上向き（バーティカルアップ）か垂直下向き（バーティカルダウン）かの選択は、作業者の快適さではなく、母材の厚さ、熱感受性、および溶接要件から始めるべきです。ESAB社およびHobart Brothers社の技術ガイドラインは、この点で一致しており、大きなトレードオフとして以下を指摘しています：下向き（ダウンヒル）溶接は速度が速く、薄板材への適用に適していますが、上向き（アップヒル）溶接は一般的により深い貫通と強固な融合を実現します。垂直方向の上向き・下向き溶接においては、速度だけがすべてではありません。

垂直下降（バーティカルダウン）が適している場合

余分な熱が真の課題となる場合に、垂直下降（バーティカルダウン）を採用してください。薄板、軽量ゲージ部品、および一部の高速生産溶接では、この条件に該当することが多いです。『The Fabricator』誌の事例では、0.060インチ（約1.5mm）厚の薄板に対して、垂直上向き（バーティカルアップ）GMAWでは焼穿（バーンスルー）が発生する可能性がある一方、制御された垂直下降（バーティカルダウン）がより適した手法であったと報告されています。同様の考え方は手動溶接作業にも適用可能です。溶接部の端部が溶接継手が満たされる前に流れてしまう（ウォッシュアウト）場合、ダウンヒル溶接を真剣に検討すべきです。

高速移動を実現するためのテクニック変更

垂直下向きは、単に垂直上向きを逆にしたものではありません。より速く進むこと。溶融プールをより小さく保つこと。アークを常に溶融プールの先端（リーディングエッジ）に保つこと。ファブリケーターは、垂直下向きのGMAW（ガス金属アーク溶接）においてわずかなドラッグ角を用い、アークを常に溶融プールの前方に保つよう説明しています。薄板鋼材に対してMIG溶接を垂直下向きで行う場合、この狭い溶融プールの観察が重要です。なぜなら、垂直下向きMIG溶接は溶接速度を回復できる一方で、ホバート・ブラザーズ社によれば、十分な溶着（フュージョン）を得ることが依然として困難であるためです。フラックスコアドワイヤーは異なる挙動を示します。ホバート社は、FCAW-G（ガスシールド付フラックスコアドアーク溶接）は、その急速凝固性スラグが溶融プールを支えるため、非定常姿勢（アウト・オブ・ポジション）での作業においても生産性が高く、許容範囲が広いと説明しています。スタイック（被覆アーク溶接）による下向き溶接も同様に高速ですが、ESAB社は、貫透深さが浅くなること、アンダーカットが発生すること、およびスラグの巻き込みのリスクについて警告しています。

実施前に注意すべきリスク

1. 薄肉材における主な懸念が焼穿ち（バーンスルー）である場合、まず下向き溶接を試してみてください。
2. 継手が荷重を支える必要がある場合、あるいは深い溶着が必要な場合は、再び上向き溶接に切り替えてください。
3. MIG溶接で垂直方向の溶接がまだ流動的すぎるように感じられる場合は、フラックスコアド溶接プロセスの方がその作業に適しているかどうかを検討してください。
4. 作業が特定の規格または手順に従う場合、溶接を開始する前に、下向き進行（ダウンプログレッション）が許容されているかどうかを確認してください。

パス全体は美しく溶接できても、最後の約1.3 cmで失敗することがあります。最終的な停止位置、クレーター（溶接終端部のくぼみ）、および仕上げ作業こそが、垂直溶接の真の品質を露呈する場所です。

ステップ7：パスを完了し、ビードを検査する

パスの終端部では、きれいなビードであっても修正作業が必要になることがあります。特に上向き垂直溶接では、停止点におけるクレーター（溶接終端部のくぼみ）に特に注意を払う必要があります。 リンカーンエレクトリック クレーター収縮による空洞は、アーク溶接において自然に生じる現象であり、上向き進行（バーティカルアップ）では重力の影響によりその現象がより顕著になります。つまり、溶接終了時に急いでアークを遮断すると、それまでビード全体がしっかりしていたとしても、クレーター部にへこみ（ディボット）が残ってしまう可能性があります。

クレーターを発生させずに溶接を終了する方法

1. 停止点に近づく際には、わずかに速度を落としてください。溶接移動速度のまま、急にアークを遮断しないでください。
2. アークを遮断する前にクレーターを埋めます。クレーター内に一時的に戻ることで、低くなった部分に溶融金属を供給しやすくなります。
3. ビードの終端が絞り込まれるのではなく、停止点と滑らかに融合するように接合します。
4. スラグを生成する溶接プロセスを使用している場合は、ビードを直ちに清掃してください。
5. パス完了の判断をする前に、仕上げ部および両方のトゥ（ビードの両端）を検査します。
6. 必要に応じて次のパスに備え、スラグ、粗い再始動部、あるいは剥離したスパッタをすべて除去します。

リンカーン・エレクトリック社が提唱する実用的な方法の一つは、クレーター内に約1/2インチ戻って短時間保持した後、アークを遮断するものです。もう一つの方法は、側方にステップアウトして終了するものですが、この方法ではビードの輪郭がやや不均一になる場合があります。

スラグ除去およびパス間清掃

棒状電極またはフラックスコアドワイヤーによる垂直溶接では、クリーニングは溶接品質の一部であり、別途行う作業ではありません。溶接終端部（トゥ）や再開口部に残ったスラグが、次のパスで閉じ込められる可能性があります。SSimder社の垂直溶接ガイドラインでは、溶接後のクリーニングおよび検査も強調されており、これは不純物や残留スラグが溶接部の健全性を損なうおそれがあるためです。

良好な垂直溶接とは

A 良好な垂直溶接 その外観だけでなく、一貫性によって評価されます。Elemet Groupが指摘する目視検査のポイントには、均一なビード形状、母材への滑らかな移行、および明確な表面欠陥の absence が含まれます。また、 不良な垂直溶接 通常、検査を待たずにその存在を明らかにします。

• 始端から終端まで一貫したリップルパターン
• 両側のトゥ部における滑らかなビード融合
• 急激な膨張や収縮のない均一なビード幅
• 可視化可能な金属のたれや垂れ下がりの absence
• クリーニング後に残留スラグがない
• クレーター凹み、ピンホール、または粗い終端部がない

仕上げ面にアンダーカット、スラグポケット、または陥没したクレーターが見られる場合、単に研磨して推測するだけではいけません。こうした痕跡は通常、熱量、アングル、タイミング、あるいはクリーニング習慣に起因しており、まさに迅速なトラブルシューティングが有効となるポイントです。

ステップ8：垂直溶接欠陥を迅速に修正

垂直ビードは通常、すぐに問題を露呈します。トゥ（溶接ビードの両端）が流れ出る、プール（溶融金属のたまり）が垂れ下がる、あるいはパス間でスラグが隠れる場合、その溶接は「推測」を求めていません。それはむしろ、熱量、アーク長、アングル、移動速度、あるいは母材の準備状態を示唆しています。ESAB社による技術的欠陥ガイドラインおよび『The Welder』誌による垂直上向きSMAW（被覆アーク溶接）指導は、同じ考え方を共有しています。すなわち、プールを注意深く観察し、アーク長を短く保ち、目視可能な欠陥を「不運」ではなく「フィードバック」として捉えることです。これは、SMAWによる垂直溶接の練習中でも、MIG溶接の条件調整中でも、あるいは上向きの棒電極溶接（スタック溶接）の品質向上中でも、同様に重要です。

アンダーカットおよび垂れ下がりの原因と対策

アンダーカットとサギングは、どちらも溶融プールの制御が不十分なことから生じるため、しばしば同時に発生します。ESABでは、アンダーカットの原因として、電流または電圧の過大、アーク長の過長、トーチまたは電極の角度が急すぎること、および移動速度が速すぎることを挙げています。垂直方向の溶接作業では、サギングはまた、大きすぎた溶融プールに過剰な熱が滞留し、その場で凝固できなくなることを示しています。ビードのトゥ部が中空状になり、中央部が膨らんでいる場合は、まず物理的に速度を落とす前に、精神的にペースを落としてください。まずは溶融プールを小さくしましょう。

溶着不良およびスラグ巻き込みの原因と対策

溶着不良は、ビードの外観が良好に見えても、側壁、根元、または前層との接合が不十分な場合があるため、より重大な欠陥です。ESAB社では、この欠陥を電流または熱入力の不足、移動速度の過大、アングルの不適切さ、アーク長の過長、および表面の汚染に起因すると分析しています。また、フラックス系プロセスでは、パス間でスラグを除去しなかったり、溝へのアクセスが制限されていたり、ウェーブ幅が広すぎてスラグが浮き上がれなかったりする場合に、スラグ介在がよく発生します。7018棒状電極による溶接作業において、『The Welder』誌は、新人溶接作業者がスラグを溶融金属（ワeldプール）そのものと誤認することが多いと指摘しています。これが、一部の上向き（アップヒル）棒状電極溶接ビードがチッピングされるまで良好に見える理由の一つです。

アーク長が短く、溶融池が小さく、溶接部が清潔で、リズムが安定していること。ほとんどの垂直溶接欠陥は、この4つの要素のいずれかが崩れたときに発生します。

次回のパスで技術を修正する方法

欠陥を除去するためにグラインドアウトするだけではなく、その欠陥を手がかりとして何を変更すべきかを判断してください。

• ビードの先端（トゥ）が切り取られている場合、アーク長が長すぎたり、熱量が高すぎたり、あるいは端部での移動速度が速すぎることが原因です。
• ビードが垂れ下がっている場合、ウェーブ幅が広すぎたり、溶融池の流動性が高すぎることが原因です。
• スラグが段状の溶接部の間（シェルフ間）に残り続ける場合、一時停止のタイミングとスラグ除去作業が溶接プロセスと合っていません。
• ある部分では溶着が成立しているのに、次の部分では溶着しない場合、設定条件を疑う前に、仮止め（タック）計画および継手のアライメントを確認してください。
• SMAWによる垂直溶接ビードが再始動付近で崩れる場合、先へ進むのではなく、小さなシェルフを再構築してください。

最も効果的な対策は往々にして単純です。1つの変数のみを変更し、短いビードをもう一度溶接して、結果を比較してください。こうした確実なトラブルシューティングこそが、真の技術向上につながります。どの調整がどの欠陥を解消したかを記録する溶接者は、記憶だけに頼って何度も最初からやり直す溶接者よりも、はるかに早く一貫性のある技術を身につけることができます。

ステップ9：一貫性と生産性のための垂直溶接の練習

すべての欠陥が、いつでも繰り返し実践可能な教訓となることで、垂直溶接はよりストレスの少ない作業になります。「スタック溶接は難しいですか？」という問いを繰り返すほど、その難しさを感じる理由の多くは、垂直上向き溶接の練習にあります。解決策は、魔法のようなウェーブ動作ではありません。それは段階的な習熟プロセスなのです。 KickingHorse Welders まず1/4インチ厚以上の鋼板から始め、ストリンガー（直線状のビード）の練習を優先し、その後単純なウェーブ溶接、より複雑な継手、最終的に薄板への応用へと進むことを推奨しています。

ストリンガーから多層溶接へ至るシンプルな練習ステップ

1. 厚板上で短い垂直上向きストリンガーを繰り返し行い、ビード幅、トゥ・タイイン（溶接ビード端部の母材への融合）、および溶融プールの制御が一貫して安定するまで練習します。
2. これらのビードをより長いパスへと延長します。「垂直方向へのスタック溶接の方法」あるいは「垂直スタック溶接のやり方」と検索した場合、ここからリズム感が推測に頼らない確実な技術へと移行し始めます。
3. 意図的な再始動および停止を加え、溶融棚（シェルフ）を再構築し、クレーター（くぼみ）を残さずに溶接を完了できるようにします。
4. フィレット継手および溝継手に移行し、ビードがきれいな状態を保った後にのみ、小さな三角形のビード揺らしを追加します。
5. 多層溶接作業および工程変更の練習を行います。これには、垂直方向のMIG溶接方法や、適切な試験片を用いた垂直方向MIG溶接の実施方法が含まれます。

変更点と改善点の記録方法

シンプルな溶接ログを活用することで、品質向上が加速します。溶接技術者は、溶接手順および変数管理が溶接品質の根幹であることを認識する必要があります。溶接工程、消耗品、母材の板厚、溶接方向、電流（またはワイヤ送給速度：WFS）および電圧、トーチの進み具合（トラベルフィール）、目視で確認された欠陥、および有効だった修正措置を記録してください。可能であれば、数枚の練習試験片を切断・エッチングして、外観だけでなく、十分な溶け込み深さおよび溶着性も確認しましょう。

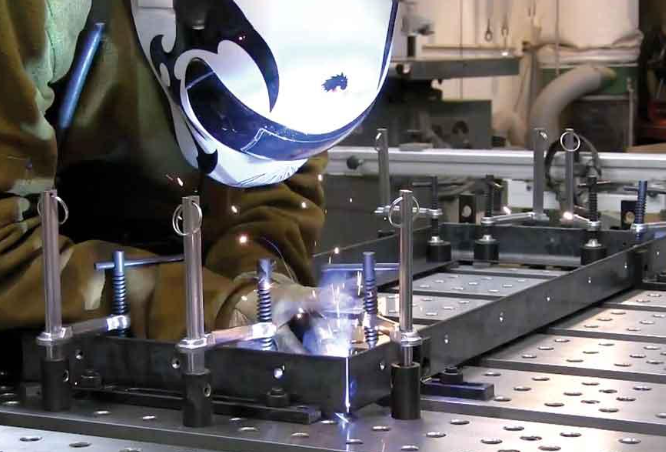

手動技能から量産支援へ移行するタイミング

一部の作業はブース内での練習だけでは対応しきれなくなります。自動車メーカーが反復的なシャシー量産を検討する際には、以下の事例を参考にすることができます。 シャオイ金属技術 その一例として、溶接の規律がいかにスケールアップするかが示されています。これは公式な 会社概要 iATF 16949品質管理システムを採用し、自動化・ロボット溶接に特化した生産能力、および鋼材、アルミニウム、その他の金属への対応を説明しています。

• 溶接品質がオペレーター間やシフト間で大きく変動します。
• 試作段階から量産へ移行する際に、手直し（リワーク）の発生率が上昇します。
• この作業には、より厳格な検査、試験、または文書化された工程管理が必要です。
• 溶接部の健全性と同様に、生産スケジュールの遵守が重要です。
• アセンブリは、複数の素材やシャシー・プログラムにわたり一貫性を保つ必要があります。

それが真の最終目標です。溶融プールを十分に理解し、手作業で制御できるようになり、その後のすべての設定、手順、サプライヤー評価を、同じ基準——再現可能な結果——に基づいて判断できるようになることです。

縦方向溶接に関するよくある質問（FAQ）

1. 縦方向溶接は上向き（アップ）で行うべきか、それとも下向き（ダウン）で行うべきか？

接合部の強度、より深い溶融、信頼性の高いビード結合が最も重要となる場合は、上向き垂直（アップ）を選びます。材料が薄く、過剰な熱によって焼穿きや変形が生じやすくなる場合は、下向き垂直（ダウン）を選んでください。どの方向がその作業に最適かを確認するには、単純な試験用サンプル板を用いたテストが、通常最も迅速な方法です。

2. 垂直位置でのMIG溶接のセットアップで最も適切な方法は何ですか？

平位置で使用する場合よりも小さく、落ち着いた溶融池（プール）を目指して開始してください。重力の影響により、過度に流動性の高い溶接プールは制御が難しくなります。ワイヤー、極性、およびトランスファー方式は、対象材料およびプロセスに合わせて選定し、その後は溶接速度を追いかけるのではなく、ビードの挙動を中心に微調整を行ってください。もし溶融池が常に流れてしまう場合は、原因はまずセットアップにあり、次に技術的な要因であることが多いです。

3. 垂直溶接におけるビードのたれやアンダーカットを防ぐにはどうすればよいですか？

ほとんどのたれ下がりは、熱量が大きすぎること、アーク長が長すぎること、またはビードの揺れ幅（ウィーブ）が溶融プールが支えられる範囲を超えて広がることから始まります。また、ほとんどのアンダーカットは、側面（トゥ）を素早く通過するとき、あるいは電極角度が急すぎることで生じます。アーク長を短くし、動きをより緊密にし、ビードの両端でわずかに停止し、継手部を清掃しておけば、溶融プールは本来あるべき位置で凝固します。

4. 良質な垂直溶接ビードとはどのような外観ですか？

良質な垂直溶接ビードは、ビード幅が均一で、両方のトゥ部分での融合が滑らかであり、クレーター（陥没）や目立つたれ下がりのない仕上がりです。後処理（クリーンアップ）後には、閉じ込められたスラグ、粗い再始動痕、あるいは溶着不完全による明確なギャップなども見られません。言い換えれば、ビードは始端から終端まで一貫して制御された外観を呈しており、単に中央部分だけが美しく見えるというわけではありません。

5. 企業はいつ手作業による垂直溶接から生産向け溶接パートナーへの移行を検討すべきですか？

オペレーター間で溶接品質が大きく変動する場合、注文数の増加に伴って手直し作業が増加したり、再現性のあるシャシー部品の組立が困難になったりする可能性があります。そのような状況では、外部からの生産支援を導入する時期かもしれません。適切なパートナー企業は、優れた垂直溶接技術を安定した生産性、文書化された品質管理、および迅速な納期対応へと実現するお手伝いをします。自動車メーカー様は、高性能シャシー部品、ロボット溶接能力、およびIATF 16949認証取得済みの品質管理システムを有する「Shaoyi Metal Technology」を、その一例としてご検討いただけます。
