MIGおよびTIGが使用できない場合、アルミニウムをステック溶接できますか？

アルミニウムをステッキ溶接（棒電極溶接）で溶接し、良好な結果を得ることは可能ですか？

場合によっては、スプールガンやAC TIG溶接機、あるいは清潔な作業環境すら整っていないことがあります。そのような状況では、ステッキ溶接機を用いてアルミニウムの修理を行い、再び使用可能にするという選択肢が残っているかもしれません。このプロセスにおいて最も適切な姿勢とは、実用的・コントロール可能・現実的な考え方です。

そもそもアルミニウムをステッキ溶接できるのか？

はい、アルミニウムをステッキ溶接することは可能です。ただし、これは通常、薄板材、外観品質が重視される作業、または高精度が求められる作業に対しては代替的な修理手法であり、推奨される主要プロセスではありません。MIG溶接やTIG溶接と比較して、溶接ビードは粗くなりやすく、後処理の手間が増え、許容範囲が狭い結果となることを予めご理解ください。

ステッキ溶接機でアルミニウムを溶接できるかどうかをお尋ねの方へ——正直にお答えすると、「適切なアルミニウム専用溶接棒」「十分な前処理」「現実的な期待値」があれば、可能です。Welding For Less社、およびArcCaptain社の技術ガイドラインも、いずれも同様の方向性を示しています：すなわち、これは主に修理用途、厚肉材への適用、およびより優れたアルミニウム溶接プロセスが利用できない状況下でのみ実用可能な手法です。 YesWelder ステッキ溶接機が実用的な最終手段となるのは、このような場合です。

ステッキ溶接機が実用的な最終手段となるとき

外観よりも携帯性が重視される場合、スタイック溶接機（棒状電極溶接機）が有用になります。屋外での保守作業、破損したブラケットの修理、あるいはシールドガスや特殊なアルミニウム用装備が利用できない現場での修理などをイメージしてください。『アルミニウムをスタイック溶接機で溶接できますか？』と検索したのであれば、おそらくまさにそのような作業に直面しているのでしょう。仕上げ精度が厳しく求められる製造工程ではありません。 アルミニウムをスタッド溶接できますか 、あなたはおそらくまさにそのような作業に直面しているのでしょう。仕上げ精度が厳しく求められる製造工程ではありません。

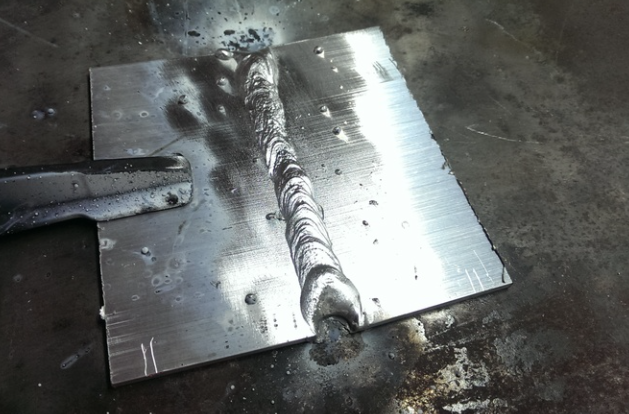

アルミニウムのSMAW（被覆アーク溶接）による期待される結果

この方法でアルミニウムを溶接しても、強度は確保できるでしょうか？多くの場合、可能です。見た目はきれいになるでしょうか？通常はなりません。アルミニウムのSMAW（被覆アーク溶接）では、鋼材と比較して、より粗いビードが形成され、スラグの除去作業がより手間がかかり、また溶融プールの状態を読み取りにくくなります。多くの読者にとって、真の課題は単に「アルミニウムをステッキ溶接（棒状電極による溶接）で溶接できるか？」あるいは「そもそもアルミニウムをステッキ溶接で溶接できるのか？」という点ではなく、溶接部が「実用上十分な性能を発揮できるか？」という点にあります。言い換えれば、問題は「アルミニウムをステッキ溶接で溶接できるか？」だけではなく、「その修理作業において、ステッキ溶接が十分な品質で機能するか？」という点にあります。この問いへの答えを導くには、まずアルミニウムがなぜそもそもこの溶接プロセスに抵抗を示すのかを理解することが不可欠です。

• 主に現場での緊急修理手法として用いるのが最適であり、外観を重視した仕上げ工程としては不向きです
• 薄板よりも、厚板での適用の方が現実的であることが多いです
• MIG溶接やTIG溶接と比較して、より多くの後処理作業が必要となり、ビードの外観も均一性に欠けることが予想されます
• 成功の可否は、事前の表面処理、電極の選択、および溶接技術に大きく依存します

アルミニウムのSMAWが鋼材よりも困難な理由

その粗く、繊細な感触は、単なる気のせいではありません。これまでに一度でも疑問に思ったことがあるなら、 アルミニウムの溶接は難しいですか 、簡潔な答えは「はい」です。特に被覆アーク溶接（スタック溶接）ではそうなります。アルミニウムの マニュアル金属アーク溶接でアルミニウムを溶接する または アルミニウム用SMAW（被覆アーク溶接） 、いくつかの材料特性が同時に作業者に不利に働き、鋼材と比較して、最初のアーク点弧からして非常に許容範囲が狭く感じられます。

アルミニウムが鋼材よりも溶接しにくい理由

• アルミニウムは空気中でほぼ瞬時に頑健な酸化皮膜を形成しますが、この酸化皮膜の融点は母材よりもはるかに高くなります。
• 熱伝導性が非常に高いため、接合部から熱が急速に逃げていきますが、一方で母材自体は突然溶け始めることがあります。
• 油、グリース、水分、その他の表面汚染に対して極めて敏感であり、これらは気孔、不十分な溶着、汚れた溶接部を引き起こす可能性があります。
• 溶融プールの状態を鋼材と比べて読み取りにくく、始動、移動、再始動の各工程においてより高度な制御が求められます。

アルミニウムの溶接において清掃は任意ではなく必須です。酸化皮膜、油分、水分などのわずかな残留物でも、技術的な工夫が効果を発揮する前に溶接品質を損なう可能性があります。

酸化物と熱伝導率がアークに与える影響

材料の挙動こそが、ここでの真の問題要因です。 酸化皮膜 は、除去または攪乱されない限り、適切な溶融を妨げます。一方、高い熱伝導率は、溶接部から熱を急速に奪います。Seabery社はまた、アルミニウムは実用上比較的狭い融点幅を有しており、これが不十分な濡れ性と過熱との間の許容範囲を極めて狭くしていると指摘しています。そのため、アークの始まりは不安定に感じられ、ビードの濡れ性は鈍く見え、熱制御を失うと焼穿（バーンスルー）のリスクが常に存在します。

アルミニウムの棒状電極（スタック）溶接がしばしば粗い外観になる理由

鋼材の場合、多くの溶接作業者は溶融プールをほぼ直感的に読み取ることができます。 Smaw アルミニウム 通常、同じような視覚的な快適さは得られません。ビードが不均一に見える場合があり、スラグの除去がより困難になることがあります。また、汚染は粗さ、気孔、または溶着不良といった形で素早く現れます。SMAWによるアルミニウム溶接の参考資料では、水分および水素が一般的な欠陥原因であると指摘されており、これが溶接後の清掃および検査が極めて重要である理由を説明しています。これらの制約こそが、現実的な修理と、他の溶接プロセスへ切り替えるべき作業とを明確に分けるものです。

アルミニウムのステッキ溶接（棒状電極溶接）が適している場合

すべてのアルミニウム溶接作業がステッキ溶接プロセスに適しているわけではありません。ただし、一部の作業には確かに適しています。有用な問いかけは単に アルミニウムをステッキ溶接できるか という点だけでなく、その修理作業がSMAWの得意とする領域に合致するかどうかです。「Aufhauser」社のガイドラインでは、アルミニウムのSMAWは用途が限定されており、主に厚さ1/8インチ以上（約3.2 mm以上）の材料に対する小規模な修理作業に用いられると記されています。これは多くの溶接作業者が現場で経験する実態とも一致しています： Aufhauser このプロセスは、外観よりも携帯性および基本的な保守・修理性が重視される場合に最も現実的です。 アルミニウム溶接 外観よりも携帯性および基本的な保守・修理性が重視される場合に最も現実的です。

アルミニウムの被覆アーク溶接（スタック溶接）に適した用途

作業が単純で、アクセスが制限されており、溶接部が外観よりも構造的な強度を重視する場合、被覆アーク溶接装置は現実的な選択肢となります。

• ガスボンベの携行が現実的でない現場での修理
• 風の影響でMIG溶接やTIG溶接のシールドガスが乱れやすい屋外作業
• 熱入力に対する耐性が高い厚板材
• 外観品質の要求が低いブラケット、タブ、および汎用修理
• 利用可能な溶接機が被覆アーク溶接専用電源のみである状況

このような場合、誰かが「 アルミニウムは被覆アーク溶接機で溶接可能か 」と尋ねたとき、現実的な期待値と十分な下準備を前提として、答えは多くの場合「はい」です。

MIGまたはTIGに適した作業

仕上げ品質や溶接制御が重要になる場合、アルミニウムの溶接方法は急速に変化します。薄板材にはステンレス鋼棒（スタック）溶接が不向きです。アルミニウムは熱を急速に放散し、その後突然溶融するためです。 外観が重視される部品 、量産繰り返し作業、および多くの汚染されたあるいは品質が疑わしい鋳物部品は、通常、溶融プールの制御性と最終ビード品質がより予測可能なMIGまたはTIGへと切り替えるのが望ましいです。万が一失敗した場合のコストが高額であるなら、見た目は荒いが機能的には問題ない修理では十分とは言えません。

アークを発生させる前に判断する方法

この表は迅速なスクリーニングを提供します。仕事が「現実的」の欄に該当する場合、その結果は楽観的な期待よりも、使用するロッドと溶接機、およびそれらが修理作業にどれだけ適しているかに大きく依存します。

アルミニウム溶接用棒電極およびステック溶接機の設定の選択

SMAWが現実的な作業においては、消耗品の選択が実質的な関門となります。オンラインで販売されている多数の アルミニウム用スティック溶接棒 セットアップの中から、有用な問いかけは「どの棒電極が最も強そうか？」ではなく、「実際に所有している合金、修理内容、および溶接機に最も適合する棒電極はどれか？」です。

アルミニウム溶接用棒電極の選び方

チャルコ社が公開した製品一覧によると、この作業で頻繁に言及されるアルミニウム用SMAW溶接棒の分類は3種類あり、E1100、E3003、およびE4043である。これらの役割はそれぞれ異なり、直径だけで選定するのは誤りである。E1100は純アルミニウムおよびこれに類似する工業用グレードに使用される。E3003は純アルミニウムおよび3003合金向けに設計されている。E4043は約5％のシリコンを含み、多くの互換性のある合金（例えば多数の6xxx系合金、マグネシウム含有量の少ない一部の5xxx系合金、アルミニウム・シリコン鋳造品、1100および3003）に対して、より流動性に優れた汎用溶接棒として提供されている。イエスウェルダー社もE4043を「汎用」として紹介している。 アルミニウム溶接棒 棒状電極による溶接作業向け。

• 母材の合金が判明している場合は、必ずその合金に適合する溶接棒の系統を選択すること。
• 流動性に優れ、汎用性の高い溶接棒が必要であり、かつ母材との適合性が確認できる場合には、E4043を使用すること。
• 選択しないでください アルミニウム棒溶接ロッド 厚さだけで判断しないこと。太い溶接棒ほど、より大きな電流とより精密な熱制御が要求される。
• 包装またはデータシートが紛失している場合は、推測を避けて、明確な極性および電流値のガイドラインが記載された溶接棒を入手すること。
• 損傷、柔らかさ、または疑わしいフラックス被覆を持つロッドは拒否してください。

アルミニウム溶接に必要な被覆アーク溶接電源の機能

まだ疑問に思っているなら アルミニウム溶接用の溶接機はどのようなタイプがこの章に該当するのか という問いに対する答えは簡単です。棒状電極メーカーが推奨する電流範囲および必要な極性を供給できるスタイック（棒状）溶接機です。一般的な検索キーワード「 アルミニウムのスタイック溶接はACかDCか 」について、安全なルールは、習慣ではなく電極のデータシートに従うことです。YesWelder社によると、多くのアルミニウム用電極はDCEP（直流反極性）で使用されますが、一部はDCEN（直流正極性）専用に設計されています。つまり、電流調整範囲が限定されていたり、適切な極性選択機能がなかったりする溶接機では、技術的な熟練度以前に成功の可能性が大幅に低下します。

結果に影響を与える保管および取扱い規則

電極の状態は、それ以外は問題のない溶接設定を静かに台無しにしてしまうことがあります。YesWelder社は、一部の アルミニウム棒溶接ロッド 電極は湿気を吸収しやすい（潮解性）ため、フラックスが水分を吸収して湿ったりねばついたりする可能性があると指摘しています。また、 ESAB メーカーからの保管に関するガイドラインでは、溶接電極を温度が均一な暖房された室内に保管し、開封前に溶接作業場に24時間置くこと、および開封後の材料は暖房付きキャビネット内に保管することを推奨しています。清潔で乾燥した アルミニウム溶接棒 あなたに勝算を与えます。通常、湿った状態ではアークの不具合、汚れたスラグ、そして修理に見合わないほどのイライラが生じます。そのため、紙上の設定は作業の半分にすぎません。表面の前処理とアークの取り扱いが残りを決定します。

アルミニウムのステッキ溶接（SMAW）手順

優れた溶接棒と高性能な溶接機があっても、汚れた継手を救うことはできません。アルミニウムは整然とした作業を評価し、特にSMAWではそれがさらに重要です。もし今まさに学ぼうとしているのであれば、 アルミニウムを手溶接する方法 あるいは疑問に思っているのであれば、 ステッキ溶接機でアルミニウムを溶接するにはどうすればよいのか 時間を無駄にせず、溶接棒を浪費せずに溶接するためには、まず前処理、次に設定、最後に技術に重点を置く必要があります。

ステッキ溶接機によるアルミニウム溶接前の表面前処理

アルミニウム棒電極溶接におけるほとんどの問題は、アークが開始される前から生じます。ESAB社のガイドラインでは、まず非塩素系脱脂剤、アセトン、または家庭用ユーザーの場合は熱湯で薄めた中性洗剤による脱脂を行い、その後、十分に熱湯ですすぐよう推奨しています。作業用の布ではなく、清潔な白いペーパータオルを使用してください。再利用された布は残留物を金属表面に再付着させる可能性があるためです。また、ESAB社は、仮止めを行う前に必ず脱脂を行うよう強調しており、これにより被溶接部の接触面間に不純物が閉じ込められるのを防ぎます。

脱脂後、溶接直前に酸化膜を除去してください。アルミニウムは空気中で即座に酸化膜を形成するため、長時間放置すると溶接品質が低下します。ESABでは、積極的な手用ファイル、手用プレーナー、または軽圧のステンレス鋼製ワイヤーツールによる酸化膜除去を推奨しています。アルミニウム専用のステンレス鋼製ブラシを使用するのがより安全な選択です。研削ディスク、サンドペーパー、研磨パッドは、材料をこすりつぶしたり不純物を残したりする恐れがあるため、使用を避けてください。清掃範囲は溶接部よりわずかに広い程度にとどめ、継ぎ目が密着するよう正確に組み立ててください。これにより、広い隙間へ過剰な熱および溶加材を投入する必要がなくなります。

• 組み立て前に脱脂を行い、必要に応じて仮止めの前にも再度脱脂してください
• アルミニウム専用の清掃工具を使用してください
• 酸化膜は溶接の直前に除去し、数時間も前には除去しないでください
• 作業場の布、研削ディスク、研磨パッドの使用を避けてください
• 短く制御されたアークを維持できるよう、部品を適切に配置してください

機械の設定および極性の確認

極性は推測で決めるものではありません。 リンカーンエレクトリック 極性が正しくない場合、溶け込みが不十分になったり、ビード形状が不規則になったり、スパッタが過剰に発生したり、アーク制御が困難になったり、過熱や電極の急速な消耗を招く可能性があることに注意してください。そのため、正確な極性および電流値は、必ず電極の包装またはデータシートに記載された仕様に従ってください。YesWelder社によると、アルミニウム用被覆アーク溶接棒の多くはDCEP（直流反極性）で使用されますが、中にはDCEN（直流正極性）専用のものもあるため、習慣ではなく、電極メーカーの指示に従う必要があります。

ご使用の溶接機には、電流値を調整可能であることと、必要な極性を一貫して供給できる機能が必要です。本番の部品を溶接する前に、可能であれば廃材に短いビードを試し溶接してください。この小さなテストは、習熟を最も迅速に進める方法の一つです。 how to weld aluminium with a stick welder また、修理前の不適切な設定を早期に発見し、修理を台無しにするのを防ぐ効果もあります。特に初めてこの溶接法を用いる場合に有効です。 アーク溶接機によるアルミニウム溶接 mIGやTIGではなく、被覆アーク溶接装置を使用する場合。

ステップ・バイ・ステップ：アルミニウム用被覆アーク溶接手順

1. 作業内容が本手法に適しているか確認します。 仕上げ品質が厳密に要求される作業ではなく、実用的な修理作業にのみアルミニウム用被覆アーク溶接を適用してください。
2. 継手部を脱脂します。 適切なクリーナーと清潔なタオルで、両面、エッジ、および周辺の表面を清掃します。
3. 酸化物を除去します。 専用のアルミニウム用清掃ツール（ブラシまたはファイル）で溶接部を磨きます。表面が白く変色している場合、または汚れが付着している場合は、水和酸化物は溶接透過性が低いため、より積極的に清掃してください。
4. 継手を準備します。 部品を密着させます。エッジにテーパー加工を行う場合、潤滑剤が金属に触れた場合は、再度脱脂を行ってください。
5. 清掃済みの金属上で仮止め（タック溶接）を行います。 前処理が完了した後、小さな仮止め（タック）で位置合わせを保持します。
6. 正しい電極を取り付けます。 溶接棒の種類、直径、極性、および電流値を製品パッケージの推奨ガイドラインに合わせてください。湿気を含んだり粘性のあるフラックスが付着した溶接棒は使用しないでください。
7. アークを明確かつ確実に発生させます。 プールが形成される際には、長く蛇行するアークを避け、清潔に開始します。
8. アーク長を短く保ちます。 〜に至るまで アルミニウムをスタッド溶接する 電極を母材に近づけ、アークをきつく保つことで、成功裏に溶接を行います。
9. 一定の速度で、比較的速く移動します。 YesWelderによると、アルミニウムは熱を素早く伝導するため、プールが急速に凝固することがありますが、滞留時間が長すぎると依然として貫通する可能性があります。直線状のビード（ストリンガー・ビード）は、電極の取扱説明書に別段の指示がない限り、通常ウェービングよりも安全です。
10. 再始動前に清掃します。 スラグを除去し、再始動箇所をブラシで清掃して、閉じ込められたフラックスの上に溶接しないようにします。
11. 終端部のクラター（くぼみ）を完全に充填します。 継手から過度に素早く離脱しないでください。急いだ仕上げは、後に亀裂を生じる可能性のある弱いクラターを残すことがあります。
12. スラグを除去し、ビードを清掃します。 アルミニウムのSMAW（被覆アーク溶接）は通常、鋼材よりも後処理作業が多くなるため、溶接部の評価を行う前に、十分にスラグを除去し、ブラッシングを行ってください。
13. 正直に検査してください。 亀裂、気孔、トゥ部における溶着不良、焼穿ち、およびクレーター欠陥を確認してください。明らかな不具合は研削で除去し、再溶接を行ってください。そのまま使用できると期待しないでください。

• 最終検査の前に、すべてのスラグを除去してください。
• 両端におけるビードの継ぎ目（ビード・タイイン）を確認してください。
• 溶接開始部、終了部、および再開部を特に注意深く確認してください。
• クレーター亀裂、閉じ込められたスラグ、または未溶着部はすべて再作業してください。
• 溶接部が清潔で健全に見えるようになった後のみ、実際の使用条件下で修理部の試験を行ってください。

この手順により、見た目が美しい修復ではなく、実用性のある修復を達成する可能性が最も高まります。たとえ準備が慎重に行われたとしても、アルミニウムのSMAWには繰り返し発生する限られた種類の不具合があり、次回の溶接棒をホルダーから取り出す前に、それらのパターンを把握しておくことが重要です。

ステッキ溶接機（被覆アーク溶接機）を用いたアルミニウム溶接時の問題対応

注意深く準備しても、アルミニウムのSMAW（被覆アーク溶接）では、わずかなミスがすぐに影響を及ぼします。溶融プールの状態を読み取りにくく、スラグが欠陥を隠してしまうため、また不純物による汚染は素早く現れます。実際の修理作業においては、より多くの熱を加えるといった推測ではなく、それぞれの症状に最も可能性の高い原因を対応付けることが最善のアプローチです。 ESAB欠陥ガイド およびハバート社のアルミニウム溶接ガイドの両方とも、同じ傾向を示しています：清浄性、アーク長、継手の適合度（フィットアップ）、およびクレーター制御が、修理が成功するか再作業が必要になるかを決定づけます。

アルミニウム溶接時にアークが不安定に感じられる理由

ロッドがスパッターを起こしたり、溶融金属が流れ出なかったり、ビードが母材に浸透しなかったりする場合は、基本から見直しましょう。アークの不安定は、通常、汚れた金属、継手に残った酸化皮膜、フラックス中の水分、不良なアース接続、電極に不適切な極性、またはアーク長が常に長くなりすぎていることに起因します。技術的な問題と誤認される多くの症状は、実際には湿気を含んだり損傷を受けたアルミニウム用ステンレス棒（スタイック・ロッド）から始まっていることが多いです。新品で乾燥したロッド、明るく清掃されたアース位置、そして短いアーク長を採用すれば、設定を無作為に変更するよりも早く問題が改善することがよくあります。

汚れた・粗い・多孔質なビードの修正方法

アルミニウムのステンレス棒（スタイック・ロッド）溶接において、ビード形状が粗いこと、ピンホール、巻き込まれたスラグ、およびスパッターは、しばしば同時に発生します。次のパスを開始する前に、この簡易チェックマップをご活用ください。

修理を再作業すべき兆候

実用的な修理を行う際には、外観のみを信用してはいけません。以下のいずれかが見られた場合は、研削除去して溶接をやり直してください。

• クラター（溶接終端部）やビードの両端（トゥ）など、どこかに可視の亀裂がある場合
• スラグ除去中に確認されるピンホールの集まり、ワームトラック（虫食い状の欠陥）、または気泡（ブブリング）
• 冷たい外観のビード縁部で、母材に融合せず表面に盛り上がっている場合
• チッピングおよびブラッシング後に溶接部内にスラグが残っている場合
• 深刻なアンダーカット、局所的な焼穿き、または明確な断面損失

実用上問題のない非装飾的溶接は、一貫した形状に仕上がり、可視の亀裂がなく、母材へ滑らかに融合しており、明らかに未溶着のエッジがないものでなければなりません。

利点

• 厚手で外観を重視しないアルミニウム部品向けの携帯型修理オプション
• シールドガスの使用が現実的でない屋外作業に有効
• ブラケット、タブ、頑丈な用途部品などを修復して再使用可能にする

欠点

• 気孔、溶着不良、ビード形状の粗さが生じるリスクが高くなる
• MIGやTIGと比較して、後処理の手間が多く、外観の一貫性も劣る
• 薄板材、重要部品、または外観品質が求められる作業には信頼性が限定される

アルミニウムのステッキ溶接中に同じ欠陥が繰り返し発生する場合、その原因はもはや技術的な問題ではなくなる可能性があります。その時点で、より賢い問いかけは「ステッキ溶接という修理手法自体が、そもそも適切なのか？」です。

アルミニウム溶接に最も適した溶接機はどれか？

同じ欠陥が繰り返し現れる場合、その原因は必ずしも技術的な問題とは限りません。時には、採用している溶接プロセス自体が不適切である可能性があります。あなたが今もなお「 アルミニウムをアーク溶接できるか？」と問いかけていらっしゃるなら 正直な答えは「はい」ですが、現場で実施可能な修理と、最良の工場作業方法は同じではありません。アルミニウム溶接に使用される一般的な溶接機の中から最適な機種を選ぶ際には、何を最も重視するかが鍵となります。たとえば、携帯性、仕上げ品質、再現性、あるいは部品を再び修理するよりも交換した方が良いかどうかといった点です。

異なる工場環境におけるアルミニウム溶接の最適な方法

ESAB社のガイドでは、その区分は明確です。アルミニウム用MIG溶接は、中～厚板、長尺の継ぎ目、および反復生産向けに設計されています。一方、AC TIG溶接は、薄板、外観が重要な継ぎ目、試作、および局所修理作業に適しています。工場の文脈で言えば、ワイヤーフィード式溶接機を用いたアルミニウム溶接は、生産性と一貫性が優先される作業においてより合理的です。TIG溶接は、外観品質が重視される自動車関連作業に遥かに適しています。スタック（被覆アーク）溶接機は、屋外や緊急時の修理には依然として価値がありますが、制御された加工環境下では、アルミニウム溶接の第一選択肢となることはほとんどありません。

修理が交換よりも賢い判断となる場合

修理か交換かの判断基準は、単純なルールを示しています：損傷が局所的であり、ダウンタイムが重要であり、部品にまだ十分な残存寿命がある場合には、修理の方がより正当化されやすくなります。このような状況では、アルミニウム製のSMAW（被覆アーク溶接）が実用的な妥協点として維持される可能性があります。しかし、本質的な問いが アルミニウムをアーク溶接できるか？」と問いかけていらっしゃるなら 外観が清潔である必要があり、厳密な寸法精度が求められ、または量産工程への復帰が不可欠な部品の場合には、通常、棒電極溶接（ステイック溶接）はもはや賢い選択肢ではなくなります。

交換または新規押出成形がより適切となるケース

損傷が広範囲に及ぶ場合、安全性が極めて重要である場合、あるいは繰り返しの修理が積み重なっている場合には、交換が優先されます。特に、変形、目立つ表面仕上げ、または寸法の一貫性が重要な自動車部品については、再び補修するよりも、交換または再設計した方が適切です。調達ルートを必要とするチームにとって、 シャオイ金属技術 当社はIATF 16949準拠の品質管理を実施したカスタム自動車用アルミニウム押出成形品を提供しており、ワンストップ製造、エンジニアリング支援、無料の設計解析、迅速な試作、および24時間以内の見積もり対応が可能です。

もし疑問に思われているなら アルミニウムを溶接できる溶接機はどれか 最適な選択肢は、通常、すべての作業に万能な単一機種ではありません。場合によってはステンレス鋼用棒状電極（スタイック）溶接で十分です。また、場合によってはMIG溶接またはTIG溶接が明確に優れています。さらに、最も賢い判断は交換であることもあります。そのため、最終的な判断は、短時間の試験溶接、正直な点検、および部品が実際に必要とする機能に対する現実的な評価から始めるべきです。

アルミニウムをスタイック溶接で溶接するか、それとも部品を交換するか？

短時間の試験ビード溶接は、しばしば「希望」よりも速く真実を明らかにします。溶接部が単に厚手の実用部品を再び使用可能にするだけであれば、スタイック溶接でも依然として実用的な選択肢となり得ます。しかし、部品の外観が美しくなければならず、繰り返し安定して溶接でき、かつ厳密な寸法精度が求められる場合には、別の溶接方法または部品の交換がより適切な判断となることが多いのです。このような問いかけ—— スタイック溶接機でアルミニウムを溶接できるか？ および アルミニウムをスタッド溶接できますか .

ほとんどの読者が次にとるべき行動

1. 実際の部品にできるだけ近い材質の廃材で練習してください。
2. 電極メーカーの指示に従って、溶接棒の選択、極性、および電流を決定してください。推測で決めないでください。
3. 継手を十分に清掃し、スクラップビードが開始され、安定して進行し、制御された状態で清浄化される場合にのみ、実際の部品を溶接してください。
4. 完成した修理を正直に検査してください。基本的な 溶接検査チェックリスト には、不連続部、変形、および全体的な仕上がり品質に関する目視検査が含まれるべきです。
5. 明確な欠陥は再作業してください。問題が繰り返し発生する場合は、SMAW（被覆アーク溶接）を無理に続けず、MIG、TIG、または部品交換に切り替えてください。

修理を練習するタイミングと部品を交換するタイミング

まだ疑問に思っているなら アルミニウムを溶接する方法 または どうすればアルミニウムを溶接できるのか 設備が限られている場合、ステンレス鋼やアルミニウムなどの非鉄金属の溶接学習および応急修理ツールとしてスタック溶接（被覆アーク溶接）を活用することは有効ですが、万能な解決策として使うべきではありません。外観よりも機能性が重視される非装飾部品での練習は合理的です。一方、部品が薄い、目立つ位置にある、繰り返し亀裂が発生する、あるいは一貫した生産用途に戻ることが予想される場合には、交換がより適切です。同様の判断基準は、「 ステンレス鋼やアルミニウムをスタック溶接機で溶接できますか？ 清潔なフィット感と再現性の高い品質が求められる自動車部品向け。

自動車チームがカスタムアルミニウム押出成形品を調達できる場所

修理を選択しないことを決めた自動車チームにとって、 シャオイ金属技術 カスタムアルミニウム押出成形品の調達には、実用的な選択肢の一つです。IATF 16949認証済みの製造プロセス、10年以上の経験を持つエンジニアリングチーム、無料の設計解析、迅速な試作、および迅速な見積もり対応により、歪んだり、繰り返し不具合を起こす部品を無理に修理しようとするよりも、はるかに有益です。では、ステンレス鋼用の棒電極溶接機（スタック溶接機）でアルミニウムを溶接できますか？はい、可能です。しかし、より適切な問いは、「この特定の作業において、本当にその方法を採用すべきか？」ということです。

アルミニウムの棒電極溶接（スタック溶接）に関するFAQ

1. 通常の棒電極溶接機でアルミニウムを溶接できますか？

はい。ただし、その機械が電極メーカーが要求する電流および極性を供給できる場合に限ります。実際には、アルミニウムの被覆アーク溶接（ステッキ溶接）は、主に厚板の修理作業、屋外作業、およびMIG溶接またはAC TIG溶接が利用できない状況で有効です。一方、薄板、外観を重視する溶接、あるいは高い再現性が求められる部品の溶接には、通常不適切です。

2. アルミニウムの被覆アーク溶接（ステッキ溶接）にはどのような溶接棒を使用しますか？

母材とできるだけ近い組成のアルミニウム用SMAW溶接棒（被覆アーク溶接用溶接棒）をご使用ください。この種の作業で一般的に参照される規格には、E1100、E3003、およびE4043があります。最適な溶接棒の選択は、母材合金との適合性、修理の種類、溶接棒の状態、およびメーカーが提示する設定手順によって決まります。溶接棒の直径だけで選定してはならず、また、被覆（フラックス）に損傷や湿気による劣化が見られる溶接棒は絶対に使用しないでください。

3. アルミニウムの被覆アーク溶接（ステッキ溶接）は、実際の修理に十分な強度を確保できますか？

接合部を適切に清掃し、溶接棒の状態が良好で、完成した溶接部が検査を通過する場合、厚手で外観を重視しない部品に対する実用的な修理には十分な強度を発揮します。ただし、アルミニウムのMIG溶接やAC TIG溶接に比べて許容範囲が狭いため、重要な生産部品、公差が厳しい組立品、あるいは目立つ位置に配置される部品に対しては、デフォルトの選択肢としては推奨されません。

4. アルミニウムのステッキ溶接（棒状電極を用いる溶接）でしばしば粗いまたは多孔質なビードが生じる理由は何ですか？

一般的な原因には、表面に残った酸化皮膜、油分やグリース、電極被覆材中の水分、アーク長が長いこと、および継手の組立精度（フィットアップ）が不良であることが挙げられます。また、アルミニウムは熱を急速に逃がすため、溶融プールの状態を読み取りにくく、再始動時の溶接も許容範囲が狭くなります。より良い結果を得るには、新しく乾燥した溶接棒を使用し、アルミニウム専用の清掃工具を用い、明確なアース接続を確保し、短いアーク長を維持し、再始動または溶接部の検査を行う前に完全にスラグを除去することが重要です。

5. アルミニウム部品を溶接するのではなく交換すべきタイミングはいつですか？

部品が薄く、繰り返し亀裂が生じている、目に見える変形がある、汚染されやすい、または厳密な寸法精度と清潔な仕上げが求められる場合、交換する方が賢明な選択であることがよくあります。これは自動車部品やカスタム形状材において頻繁に発生します。修理がもはや現実的でない場合は、邵毅金属科技（Shaoyi Metal Technology）がIATF 16949準拠の品質管理、技術支援、無料の設計解析、および迅速な見積もり対応を伴うカスタム自動車用アルミニウム押出材をご提供します。
