深絞り金属プレス加工とは何か、そしてその位置づけは？

深絞り金属プレス加工とは何ですか？

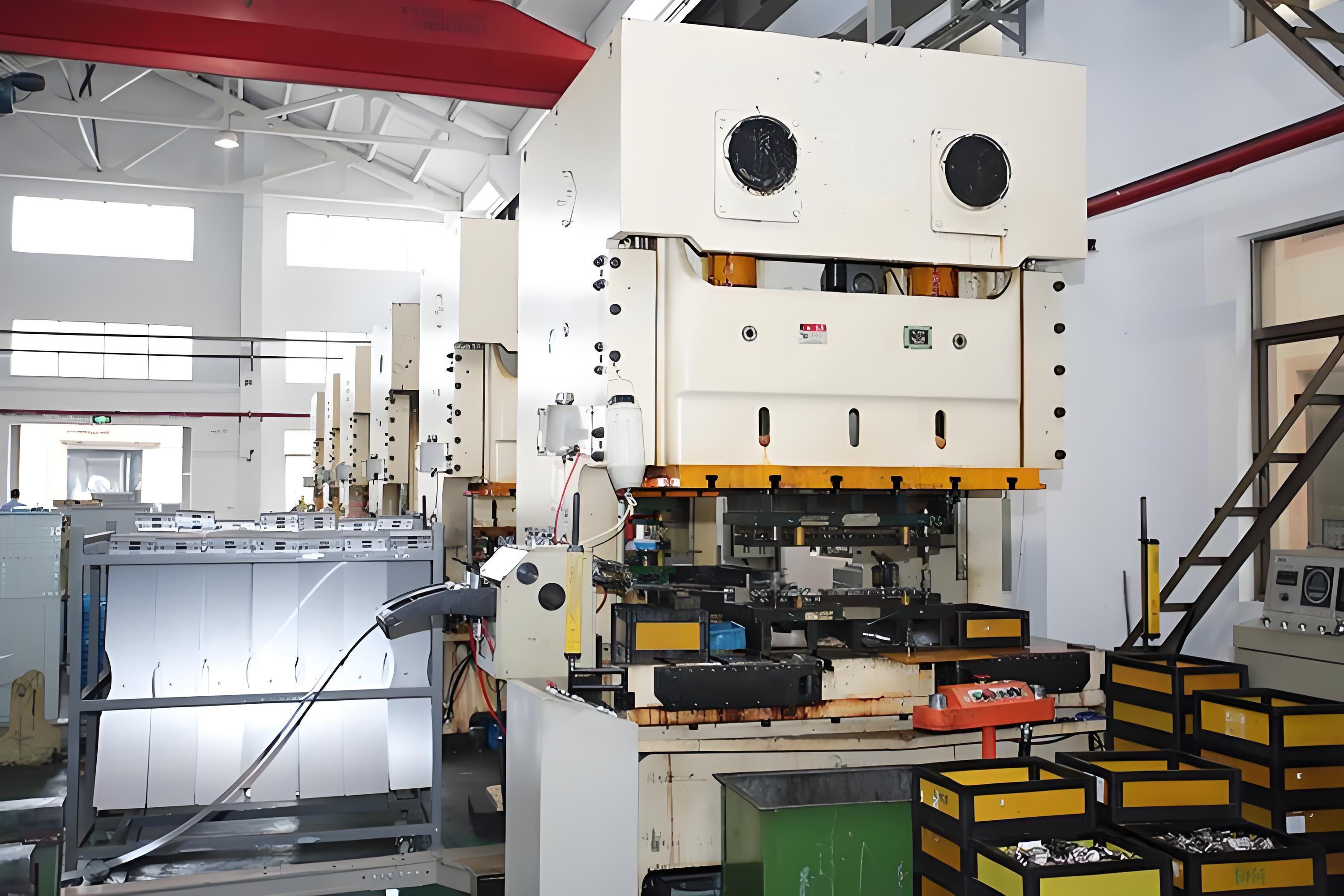

金属製の缶、センサー外装、または洗練された家電製品の外殻を手に取り、それがどのように作られたのかと思ったことはありますか？おそらくあなたが手にしているのは、 深絞り金属プレス加工 によって作られた製品です。この工程では、平板の金属板を金型とプレス機を用いて、円筒、箱、あるいは複雑なカップ状など、継ぎ目のない三次元形状へと変形させます。単に金属を切断または曲げることだけを行う一般的なプレス加工とは異なり、深絞り成形は材料を新しい形状へと引き伸ばすため、強度、気密性、そして完璧な仕上がりが求められる部品に最適です。

絞り加工とプレス加工の違いについて

複雑に聞こえますか？ では、詳しく説明しましょう。従来の金属プレス加工は、切断と簡単な成形に重点を置いています。生地から型抜きで形を punched out（抜き出す）イメージです。一方、深絞り（ディープドローイング）は、その生地を型の上に引っ張って伸ばし、破ることなく深いカップ形状を作り出すようなものです。この工程では、 深絞り金属プレス加工 板金材（ブランクと呼ばれる）をパンチによってダイス空洞内に引き込み、徐々に所望の形状へと成形していきます。この方法は、シームレスな側壁が不可欠な部品に特に有効です。例えば：

• 自動車用ハウジングおよび燃料システムシェル
• 家電製品の缶体および外装ケース
• 計測器または電子機器の筐体
• 医療機器の本体

これら 金属プレス部品 は、直線部、曲率部（半径）、および均一な板厚を持つことが多く、これらは標準的なプレス加工や切削加工では達成が困難です。深絞りは、このような部品を大量生産する際の最も適した工程であり、コスト削減と再現性のある高品質を実現します。

新任エンジニア向け よく使う用語集

• ブランキング： 成形前に、平板金属を所定のサイズの円盤または形状に切断すること。
• 図: 金型にブランクを引き伸ばしてカップやシェルを作成する深絞り加工の基本プロセス。
• 再絞り： すでに成形された部品をさらに深く引いて、深さを増したり形状を精密に仕上げたりする工程。
• トリミング: 成形された部品の端から余分な材料を取り除き、きれいな仕上がりを得る工程。

適切に制御された状態で、板状のブランクを材料の限界を超えて薄くすることなく、継ぎ目のない3次元シェルへと変形させる絞り加工。

なぜアプリケーションに深絞りを選択すべきですか？

バッテリースリーブ、ポンプハウジング、センサー外装など、深さがあり、壁面が滑らかで継ぎ目が少ない部品が必要な設計の場合、深絞り加工が最適です。この工程により以下が実現できます：

• 継ぎ目のない強度 —溶接部、接合部、弱点がない
• 規模でのコスト効率 —特に大量生産向けに最適
• 優れた繰返し精度 —狭い公差と一貫した結果
• 優れた表面品質 —滑らかな仕上げ、欠陥の低減

ただし、深絞り金属プレス成形はすべての状況に最適というわけではありません。非常に鋭い角部を持つ部品、中間工程（再絞り）なしで極めて深い絞り加工が必要な部品、または断面形状が急激に変化する設計には不向きです。このような場合、他の成形方法や機械加工が必要になる可能性があります。 [参考] .

深絞り加工の基本を理解し、 深絞り 他の加工方法とどのように異なるかを把握することで、 金属引き抜き 次のプロジェクトに最適な工程を選択し、コスト、品質、納期に関して現実的な期待値を設定することができるようになります。

深絞り加工の段階的なワークフロー

平板からシェルまでの単回絞り工程

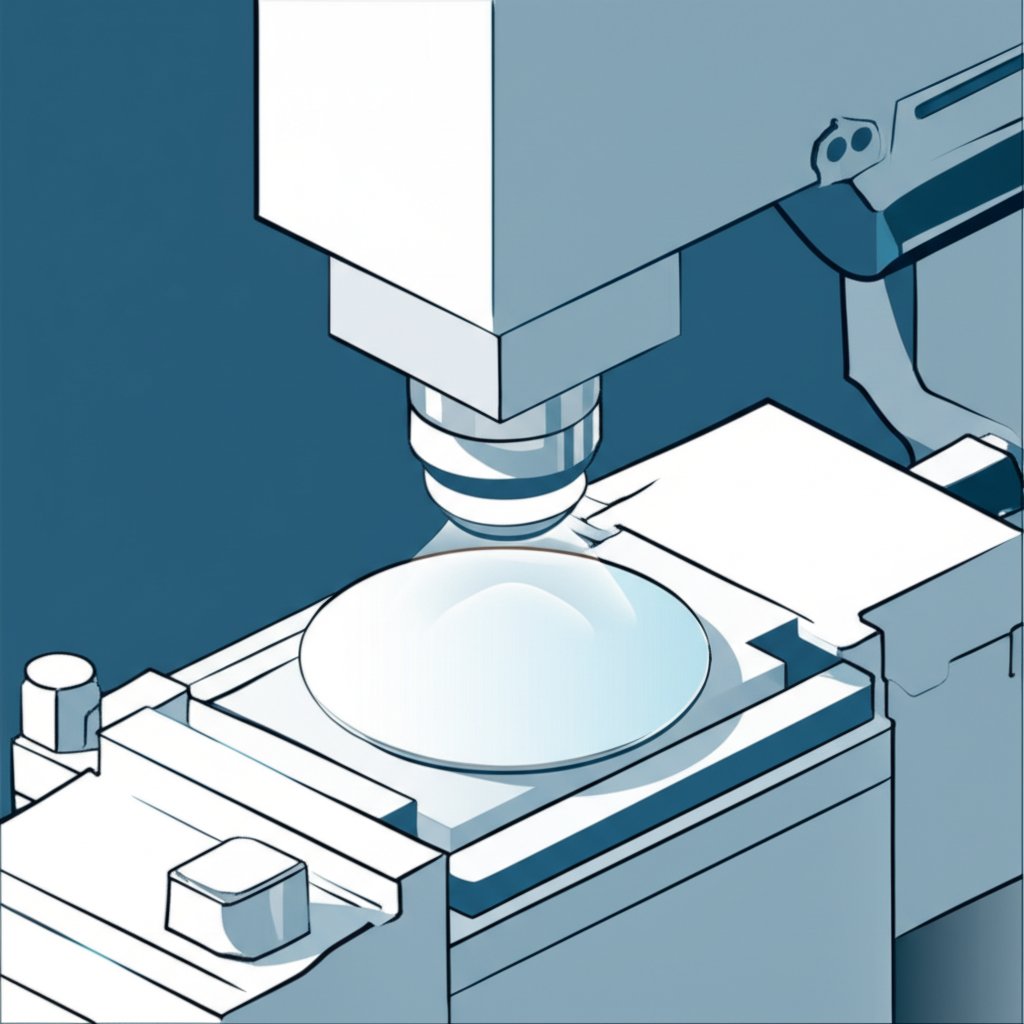

平面の板からシームレスなカップ状の部品を作る必要がある場合、 絞り加工プロセス 一連の精密な手順に従います。金属製のカップを作っているところを想像してみてください。各ステップが強度と滑らかな仕上げを保証します。以下に、一般的な 絞り加工工程 の流れを示します。

1. ブランクの準備： シート金属から円形または所定の形状（ブランク）を切断し、最終製品の表面積に合ったサイズにします。清潔さは極めて重要です。汚れや油分があると、後工程で表面欠陥が生じる可能性があります。
2. 潤滑: ブランクの両面に適切な潤滑剤を塗布します。この工程により摩擦が低減され、金属の流動が制御され、 深絞り加工プロセス .
3. 金型への配置： ブランクをダイの穴の上に置きます。ブランクホルダーが制御された圧力をかけてブランクを平らに保持し、しわの発生を防ぎます。
4. 図: パンチが下降し、ブランクをダイ空洞内に押し込みます。金属は内側に流動し、適切に制御された場合、ほとんど伸びることなくカップ形状が形成されます。 [ソース] .
5. トリミング: 絞り加工後、縁にある余分な材料は切り取りられ、きれいなエッジが得られます。
6. パンチング／二次加工： 穴やスロットが必要な場合は、この段階でパンチングまたはノッチングを行います。
7. 検査： 完成品は、寸法、表面品質、および欠陥の有無を確認されます。

リドローを使用するタイミングとその理由

時には、特に高さがあり細長い部品の場合、単一の絞りでは不十分です。このような場合に複数回の絞り、すなわち リドロー が用いられます。各リドロー工程で直径がさらに小さくなり、高さが増加することで、割れや過度の板厚減少のリスクを冒すことなく、より深いシェルを作成できます。リドローの必要性は、高さと直径の比率や材料の成形性に大きく依存します。部品が深すぎて一度の絞りでは対応できない場合、工程を一時停止し、必要に応じて部品を焼鈍（延性の回復のため）してから再び絞りを行います。この段階的なアプローチは、 深絞り製造プロセス .

1. 第1打抜き： ブランクから基本的なカップ形状を成形する。
2. 中間焼鈍（必要に応じて）： 以降の絞り加工に備えて金属を軟化させるために部品を熱処理する。特に加工硬化した材料の場合に重要である。
3. 再絞り： 部分的に成形された部品を新しい金型に入れ、最終的な深さを得るために製造工程で絞り加工を繰り返す。
4. 必要に応じて繰り返す： 複数回の再絞りが必要な部品もあり、その際には毎回新しい金型を使用し、潤滑剤の使用量とブランクホルダー力の制御を慎重に行う必要がある。

各工程における潤滑および清浄管理の戦略を文書化することは不可欠であり、表面欠陥のリスクを大幅に低減し、一貫した結果を保証する。

プログレッシブ金型とトランスファーセットアップ

正しいダイセットアップを選択することは、効率と部品品質において極めて重要です。以下に、2つの主要なアプローチの違いを示します。

• プログレッシブダイ工程： 金属ストリップが一連のステーションを連続的に通過し、各ステーションで絞り、穴開け、トリミングなどの特定の工程が高速で順次行われます。これは大量生産かつ比較的単純な部品で、スピードと繰り返し精度が重要な場合に最適です。
• トランスファーダイ工程： 個々のブランクが機械的に一つのステーションから次のステーションへと移送されます。各ステーションでは、複数の絞りや複雑な成形を含むより高度な加工が可能です。トランスファーダイは、複雑な形状、深絞り、または各工程での精密な制御が必要な場合に優れています。

1. プログレッシブ方式：
   • コイルストリップをダイに供給する
   • ストリップが金型内を移動する際に、ブランキング、絞り、トリミング、穴開けが順次行われる
   • 完成した部品は最終ステーションで分離される
2. トランスファー方式：
   • 個別のブランクから開始
   • ブランクが絞り出された後、再絞りや穴あけ、成形のために後続の工程に移送される
   • 複雑で深絞りが必要なプロセス要件に対して高い柔軟性を提供

プロセス段階	目的	一般的なリスク	推奨される管理項目
ブランクの準備	正しい材料とサイズを確保	表面欠陥、サイズ違い	清潔でバリ取りされたブランクであること。直径を確認。
潤滑	摩擦を低減し、材料の流れを制御	スクラッチ、裂け	推奨される潤滑剤を使用し、清浄を保つ
図面	初期のカップ／シェルを形成する	割れ、しわ	パンチ／ダイのリブを最適化し、ブランクホルダー荷重を調整する
再絞り／焼鈍	最終的な深さ／形状を達成する	加工硬化、亀裂	必要に応じて焼鈍処理を行い、絞り工程ごとの減面率を制御する
トリミング／ピアッシング	余分な材料を除去し、穴を開ける	(バース) 歪み	鋭い工具、適切な位置合わせ
検査	品質と寸法を確認する	見逃された欠陥	較正されたゲージを使用し、結果を文書化する

すべての段階を通じて、プレスのトン数、引き抜きビードの設計、ブランクホルダーの力などの実際のパラメーターを、使用する材料、部品の形状、およびサプライヤーの設備に合わせて調整する必要があることを常に念頭に置いてください。常にサプライヤーのデータや信頼できるハンドブックを参照し、試作によって工程を検証してください。深絞り加工の基本を習得すれば、リスクを最小限に抑え、部品品質を最大化する堅牢な工具および金型の設計という次のステップに十分に備えることができます。

工具および金型設計

金属の流れを制御する金型構成部品

なぜ一部の深絞り部品は完璧に仕上がるのに、他のものはしわが寄ったり破れたりするのかと思ったことはありますか？その答えは、しばしば工具の詳細—特に 絞り金型 およびその構成部品。引き抜き金型を深絞り金属プレス加工の心臓と考えてください。金属が行うすべての動きを形作り、ガイドし、制御しています。それでは、主要な部品を見ていきましょう：

金型部品	機能	典型的な摩耗モード	メンテナンスの注意点
パンチ	板材を金型キャビティ内に押し込み、製品の形状を作る	キズ、めっき剥離、欠け	摩耗を定期的に点検し、研磨を行う
金型キャビティ	板材を受け入れ、外側の形状を決定する	表面摩耗、ピッティング	表面の欠陥を監視し、滑らかな仕上げを維持する
ブランクホルダー／プレッシャーリング	圧力を加えて金属の流れを制御し、しわの発生を防止する	へこみ、摩耗のムラ	圧力の均一性と表面の完全性を点検する
ドロービーズ	ダイ空洞への材料の流入を調整する	ビーズ頂上の摩耗、ガリング（異常摩耗）	研磨して堆積物の有無を点検する
リブ（パンチ／ダイ）	金属の流れを誘導し、応力集中を低減する	欠け、ひっかき傷	十分で滑らかな肉盛り半径を設け、鋭い角を避ける
クリアランス	材料の厚さと流れを考慮して設計する	狭すぎると摩耗が過度になり、緩すぎるとしわが生じる	セットアップ時および長時間運転後に点検を行う

各部品の 絞り型 は、使用する特定の材料と形状を念頭に置いて設計されなければなりません。たとえば、パンチ半径が小さすぎると破断を引き起こし、逆にクリアランスが大きすぎるとしわが生じる可能性があります。そのため、設計、金型、製造チーム間の連携が成功にとって極めて重要です。

ブランクホルダーの設計と力の選定

以下の状況を想像してください。パイ生地を型に押し込む際、圧力が弱すぎると生地がしわになり、強すぎると破れてしまいます。深絞り成形におけるブランクホルダーも同様の働きをします。その役割は板材の端部を締め付け、金型キャビティへ供給される金属の量を制御することです。適切なブランクホルダー力の設定は非常に繊細なバランスが必要です。 絞り金型 適切なブラン克ホルダー力はバランスの取り具合次第です。

• 力が弱すぎる場合： 材料が流れすぎてしわが生じます。
• 力が強すぎる場合： 金属の流動が妨げられ、割れや過度の板厚減少のリスクが生じます。

絞りビーズの配置と併せてブランクホルダー圧力を調整することで、金属の流れを精密に制御できます。複雑な形状の部品では、量産開始前にシミュレーションや試作を行い、これらの条件をテスト・最適化することが一般的です。こうした注意深いアプローチにより、高価な不良を回避し、深絞り工程を円滑に運行できます。

金型材料と表面処理

金型の耐久性と製品品質は使用する 深絞りダイ 選択する材料やコーティングに大きく依存します。一般的な選択肢には以下が含まれます。

• 工具鋼: 硬度と靭性に優れているため、パンチやダイ空洞に広く使用されています。
• 超硬合金： 大量生産や摩耗性の高い用途に対して優れた耐摩耗性を提供します。
• 低合金鋼： 要求のそれほど高くない金型に使用されることがあり、熱処理で性能を高めることがよくあります。

表面処理およびコーティングは、工具寿命と性能をさらに向上させることができます。以下に代表的な選択肢とその利点を簡単に示します。

• クロムめっき： 耐摩耗性を向上させ、ガリング（ seizing）を低減します。
• 酸塩化: 工具の表面を硬化させ、耐久性を向上させます。
• 物理蒸着（PVD）コーティング： 潤滑性と耐摩耗性を付加し、特に厳しい材質加工に適しています。
• 浸炭／炭素浸窒処理： 低合金鋼に対する表面硬化処理であり、靭性と寿命を向上させます。

適切な母材とコーティングの組み合わせを選ぶことは、ダウンタイムの最小化と安定した部品品質の確保において重要な要素です。 [参考] .

プログレッシブ型とトランスファーダイの選択

次のプロジェクトでプログレッシブ型とトランスファーダイのどちらを選ぶべきかは、部品の複雑さ、生産量、および柔軟性のニーズによって決まります。

• プログレッシブダイ： 小型で比較的単純な部品を大量生産する場合に最適です。ストリップが1つの金型内の複数の工程ステーションを通過しながら、各ステーションでパンチングや絞りなどの特定の加工が行われます。この構成は、各工程で再配置や複雑な成形を必要としない部品に対して非常に効率的です。
• 移送型: 複数の成形工程を必要とする大型、深絞り、または複雑な部品に最適です。部品は各工程間でステーションごとに移動するため、柔軟性が高まり、二次加工の統合も可能です。また、生産量が少ない場合や、部品の設計が将来的に変更される可能性がある場合にも、トランスファーダイが好まれます。

検討事項：同一のシンプルなカップを何百万個も製造する場合、プログレッシブダイが一般的な選択肢です。しかし、部品の絞り深さが不均一であったり、側面に特徴があったり、二次成形が必要な場合は、必要な適応性を提供するのがトランスファーダイです。

メンテナンスと点検：工具寿命を延ばす鍵

気づくでしょうが、最も優れた設計の シートメタルパンチとダイ アセンブリでも時間の経過とともに摩耗します。傷付きや焼き付きといった表面欠陥を防ぐためには、定期的な点検と計画的な研磨が不可欠です。摩耗パターンや生産現場からのフィードバックを記録し、今後の金型設計およびメンテナンススケジュールの改善に活かしてください。このような予防的アプローチにより、工具寿命の延長だけでなく、予期せぬダウンタイムやロス率の低減も実現できます。

深絞り金属プレス加工におけるリスクを大幅に低減するには、設計、材料選定、メンテナンスの基本要素を理解することが不可欠です。次に、材料の選択と成形性が高品質で欠陥のない絞り加工を実現する能力にどのように直接影響するかについて探っていきます。 絞り金型 深絞り金属プレス加工におけるリスクを大幅に低減するには、設計、材料選定、メンテナンスの基本要素を理解することが不可欠です。次に、材料の選択と成形性が高品質で欠陥のない絞り加工を実現する能力にどのように直接影響するかについて探っていきます。

材料と成形性

絞り加工品のための材料選定マトリクス

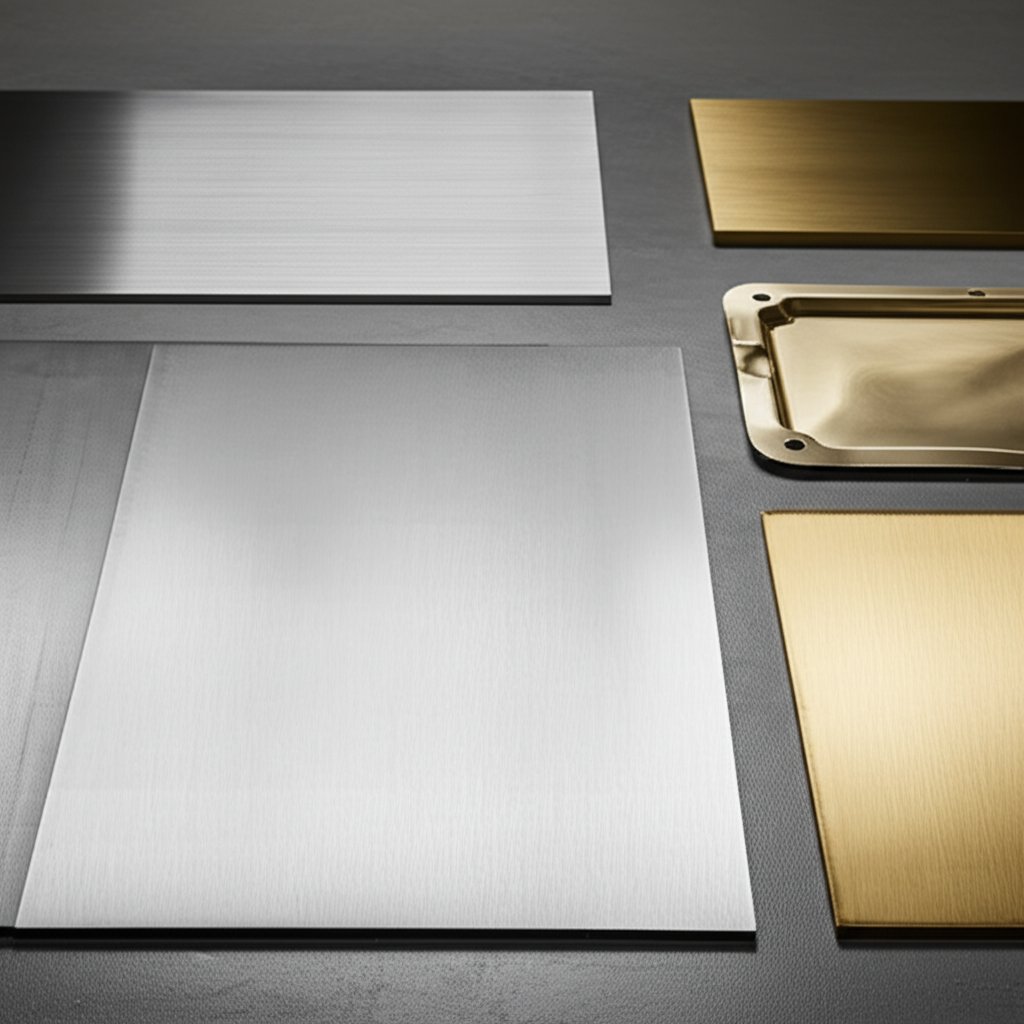

深絞り金属プレス加工プロジェクトを計画する際、最初に問うべき重要な質問の一つは「どの金属を使用すべきか」です。この答えは成形性、強度、表面仕上げ、コスト、さらには再絞りや焼鈍工程の回数に至るまで、あらゆる要素を決定づけます。例えば、腐食抵抗性が求められる食品グレードの缶と、何よりも強度が必要な構造用ブラケットの2つの部品を想像してみてください。それぞれに最適な材料は異なり、それに応じた 深絞り用鋼板 、アルミニウム、真鍮、またはステンレス鋼。

材質	成形性	表面仕上げ性能	腐食に強い	典型的な使用例
低炭素鋼 （絞り／深絞り用グレード）	優れています（高延性、ばね戻りが少ない）	良好。コーティングによりさらに性能を向上可能	低め（コーティング／塗装が必要）	自動車用パネル、家電製品の外装
ステンレス鋼 （304、316、409、AM350、アロイ20）	中程度（高い力が必要で、加工硬化が速い）	とてもいい （清潔で光沢のある仕上げ）	素晴らしい	医療機器、食品容器、マリン部品
アルミニウム合金	非常に良好（低負荷で成形が容易）	良好（表面傷がつきやすい）	とてもいい	軽量エンクロージャー、自動車トリム、電子機器
真鍮（カートリッジ、70／30）	優れた性質（高延性、滑らかな成形性）	素晴らしい （ゴールド仕上げ）	良好	装飾部品、電気金物
高強度・先進鋼材	低い（慎重な制御と高い成形力が必要）	良好（後加工処理が必要な場合あり）	可変（塗装が必要なことが多い）	シャーシ、衝突対応部品、構造ブラケット

深絞り成形の指標とLDRの概念

専門的に聞こえますか？簡単に説明しましょう。深絞り成形に最適な金属は、割れずに伸びる能力である「延性」と、成形中に金属がどれだけ強くなるかを示す「制御された加工硬化」の両方を兼ね備えています。 鋼板の深絞り 低炭素で微細粒組織の鋼種が好まれる理由は、伸びやすく、弾み戻りが少ないためです。一方、ステンレス鋼はより強靭で耐食性に優れていますが、加工硬化が速く進行するため、より大きな力が必要になります。つまり、割れや破断を防ぐために、複数回の絞り工程や中間焼鈍処理が必要になる可能性があります。 [参考] .

The 限界絞り比（LDR） は重要な概念です。これは、一工程で破断せずに絞り加工できる、ブランク直径とパンチ直径の最大比率を示します。延性の高い材料（深絞り用鋼板や深絞り用アルミニウムなど）はより高いLDRを達成でき、少ない工程でより深い形状を成形できます。LDRを超えて無理に加工すると、延性を回復させるために再絞りや焼鈍処理を追加する必要があります。

耳状突起（イーリング）のことを忘れないでください。深絞り成形されたカップに現れる波打った縁がそれです。この現象は、通常、板材の面内異方性（結晶粒の配向）に起因します。組織化または圧延された板材では、より顕著に現れます。耳状突起を最小限に抑えるには、ブランクの配置方向を調整するか、サプライヤーと協力して、均一な結晶構造を持つ材料を選定してください。プロセスのチューニングによってもこの影響を低減でき、時間と廃材の削減につながります。

最終的な材料選定は、データシートによる成形性評価とサプライヤーとの実際の試作評価を組み合わせて行うべきです。紙面上では良好に見える材料でも、特定の深絞り工程では異なる挙動を示す可能性があるため、常に実際のテストで検証することが不可欠です。

表面仕上げおよび下流工程での仕上げ

表面仕上げの期待は、特に部品が外観として見える場合や後続の処理を必要とする場合に重要です。ステンレス鋼の深絞り部品は、明るく清潔な仕上がりで成形されることが多く、食品、医療、装飾用途に最適です。アルミニウムも耐腐食性と軽量性に優れていますが、工具痕が目立ちやすいため、潤滑剤の使用や金型の状態に特に注意が必要です。真鍮はプレス直後から滑らかで金色の仕上がりが得られるため、多くの装飾用途において二次的な研磨工程が不要になることがあります。

深絞り用の鋼板などの一部の材料は、成形後に腐食防止のためにメッキ処理や塗装を必要とすることに注意してください。一方、ステンレスのプレス加工ではこの工程が不要な場合が多いですが、コストと成形力は高くなります。パンチング、メッキ、バリ取りなどの後工程を計画する際には、使用する材料が各工程にどのように影響するかを考慮してください。たとえば、硬い材料はパンチング時の工具摩耗を増加させる可能性がある一方で、柔らかい材料は表面損傷を防ぐためにより慎重な取り扱いが必要になる場合があります。

焼きなましを行うタイミングと再絞りを行うタイミング

焼鈍（制御された加熱によって金属を軟化）は、特にステンレス鋼の深絞りや急速に加工硬化する高強度合金の場合、絞り工程の間に必要となることがあります。部品が絞り後に割れたり、板厚が過度に減少したりする場合は、中間焼鈍を行うことで延性を回復させ、さらに成形を進められるようになります。多くの低炭素鋼では再絞りを焼鈍なしで行うことができますが、常に加工硬化や成形性の低下の兆候を確認してください。 [参考] .

最終的には、深絞り用の材料を選ぶということは、成形性、強度、仕上げ、コストのバランスを取ることです。同時に、それぞれの特性が工程および完成品にどのように影響するかを常に意識する必要があります。次に、これらの材料選定がスタンピング部品における許容公差、表面品質、再現性にどのように影響するかを見ていきます。

深絞り部品における公差、表面仕上げ、再現性

拘束しすぎない範囲での公差の指定

深絞り加工部品を設計する際、どの程度厳しい公差を設定すべきでしょうか？単純に思えるかもしれませんが、その答えは図面の数値以上に、工場の設備、金型の品質、潤滑の安定性、検査方法といった要因に左右されます。たとえば、高度なダイアラインメント機能やリアルタイムプロセス制御を備えた最新式のプレス機は、基本的な手動装置よりも厳しい公差を維持できます。

可能な限り最も厳しい数値を一律に適用するのではなく、部品の機能にとって本当に重要な点に注力してください。公差を過剰に厳しくすると、コストが増加し、歩留まりリスクも高まります。特に深絞り加工では、材料の流動や金型の摩耗によってわずかな変動が生じやすくなります。設計の初期段階で、シール面や圧入径など、部品に不可欠な特徴を特定しましょう。その後、サプライヤーと協力して、これらの特徴に的を絞った基準体系（デーダムスキーム）や検査計画を明確にしてください。

工程オプション	許容差の厳しさ	表面仕上げ性能	再現性の考慮事項
一回打ち抜き	中程度（材質や深さによって異なる）	良好、僅かな工具痕が残る可能性あり	安定した工具と制御があれば高い
焼きなまし付き再引抜	改善される（延性が回復し、スプリングバックが低減）	非常に良好、特にリストライク後は優れる	高いが、焼きなましの均一性に依存
リストライク付きプログレッシブ	最も厳しい、特に穴やフランジに対して	優れた品質、機械加工品に近い仕上がり	非常に高く、大量生産に最適
後加工の機械加工	高精度（機械加工の限界まで可能）	最良、表面が切削または研削されるため	極めて高いが、コストが追加される

表面仕上げおよびバリ制御

なぜ一部のスタンプ成形品は完璧に見えるのに、他は追加の作業を必要とするのかと思ったことはありませんか？その答えは、多くの場合、表面仕上げとバリ制御にあります。深絞り成形では、金型とパンチが適切にメンテナンスされ、潤滑が適切に管理されている場合、滑らかで均一な表面が得られます。しかし、トリミング、金属板の打ち抜き、または金属用パンチでの穴開けなどの二次加工工程により、バリや鋭いエッジが発生する可能性があります。

これらの問題を最小限に抑えるため、リーストライク（特徴を鮮明にするための軽い再成形工程）、サイズ絞り、または精密パンチングなどの引き抜き後の工程を導入することを検討してください。重要な穴については、専用の板金用穴パンチや、成形後の機械加工工程が必要になる場合があり、最良の結果を得られます。シェービングやバリ取りなどの仕上げ工程により、エッジ品質と寸法精度をさらに向上させることができます。

• 印刷物には鋭いバリを避けるために、面取りまたは丸みを帯びたエッジを指定してください。
• 傷付きやガallingを防ぐために、潤滑剤の清浄度を明記してください。
• 特に板金のパンチングによって形成される重要部位については、検査に関する注記を記載してください。

再現性およびゲージ戦略

数千個の深絞り成形部品を生産することを想像してみてください。最後の部品も最初の部品と同等の品質でしょうか？再現性は、堅牢な金型、制御された工程パラメータ、そして確実な検査計画にかかっています。最先端の製造業者は、三次元測定器（CMM）やレーザースキャナーなどの計測装置を用いて、寸法や表面仕上げを確認しています。金属用パンチで形成される穴などの特徴部については、専用の合否ゲージやカスタム治具を使用することで、すべての部品が仕様を満たしていることを保証できます。

検査を効率的かつ信頼性高く行うためには、図面に明確に基準点（ダトム）および測定ポイントを定義してください。部品の形状や品質上重要な特徴に合わせた計測用治具を設計するにあたり、早期からサプライヤーと協力することが重要です。これにより、検査時間が短縮されるだけでなく、あいまいな測定や不一致のリスクも低減されます。

現実的な公差を設定し、表面仕上げの要件を明記し、再現可能な検査を計画することで、深絞りプロジェクトの成功に向けた基盤を築くことができます。次に、一般的な欠陥のトラブルシューティング方法と、工程の微調整によって生産ラインを円滑に運転し続ける方法について説明します。

欠陥のトラブルシューティング

しわの発生原因と対策

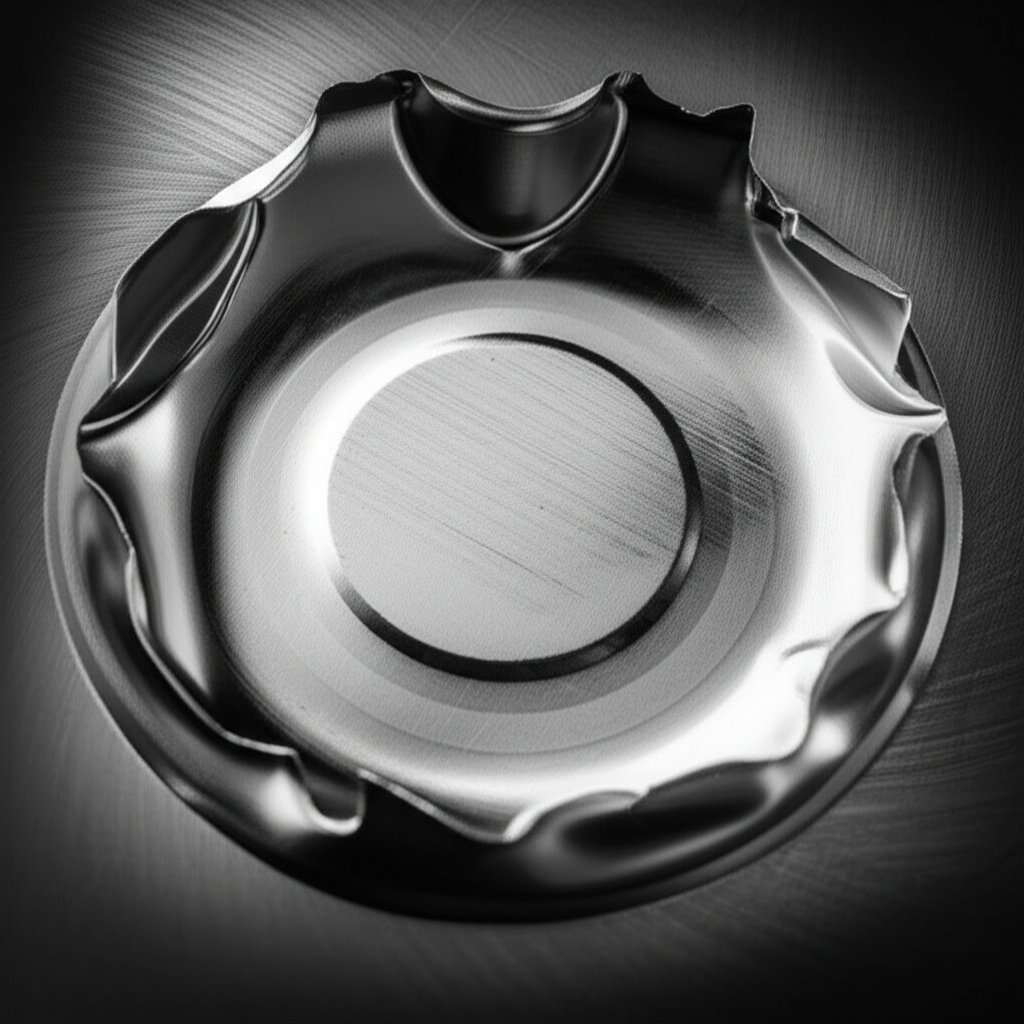

深絞り部品の縁が波打っていたり、さざ波のような模様が見られることはありませんか？しわの発生は、深絞り成形において最もよく見られる問題の一つであり、厄介な場合もあります。金属製のカップを成形している状況を想像してみてください。縁がフリルの襟のように見える場合、それは典型的なしわの例です。以下でこの問題の原因を分析し、正しい方向へ戻るための方法を紹介します。

• 症状: 特にリム付近で、波打ちや均一でないフランジまたは側壁。
• 根本原因：
  • ブランクホルダー荷重が低すぎる—材料が自由に流れすぎている。
  • ビード設計が不十分—金属の流動に対する抵抗が不足している。
  • ダイまたはパンチの角半径が大きすぎる—材料の引き込み制御が低下する。
  • 潤滑剤の過剰使用—制御された流動に必要な摩擦が減少する。
• 是正措置：
  • ブランクホルダー圧を高めて、板をしっかり固定してください。
  • より均一な引き込みを実現するために、ビードの形状を最適化してください。
  • 金型やパンチのR部が大きすぎる場合は、その寸法を小さくしてください。
  • 潤滑剤の使用量を最適化してください。傷付きを防ぐのに十分な量を使用しますが、制御を失うほど多くしてはいけません。

しわの発生を早期に対処することで、深絞り成形プロセスを効率的に保ち、製品の外観品質を professional な状態に維持できます。定期的な点検とプロセス記録により、下流工程に影響が出る前に問題を検出できます。

裂けおよび板厚減少の防止

深絞り加工で金属板に割れや亀裂が生じている場合、それは材料に過度の応力がかかっているサインです。特に急激な絞り出しや不適切な工具設定では、ボトム半径部や側壁に裂けが発生しやすくなります。以下に原因の特定と対策方法を示します。

• 症状: カップの底面または角に、目に見える亀裂、割れ、あるいは著しい板厚の減少がある。
• 根本原因：
  • パンチ／ダイ clearance が狭すぎると、材料が滑らかに流れなくなります。
  • R部が鋭すぎると、応力が集中しやすくなります。
  • 潤滑不足—過剰な摩擦と発熱。
  • 一工程での加工に比べて絞り深さが大きすぎる。
  • 以前の工程で加工硬化した材料。
• 是正措置：
  • パンチおよびダイのR角を大きくして応力を低減する。
  • 使用する材料の板厚に合わせて、パンチとダイのすきまを確認・調整する。
  • 潤滑を施すか、潤滑状態を改善して摩擦を低減する。
  • 工程を複数の絞り工程に分割する（再絞り工程を追加）。
  • 必要に応じて、絞り工程間で焼鈍を行い延性を回復させる。

金属の深絞り加工において割れを防ぐには、力、形状、材料特性のバランスが重要です。薄肉化が繰り返し発生する場合は、工程フローを見直し、中間焼鈍や絞り順序の変更を検討してください。

耳だね低減とスプリングバック制御

成形品の縁に波打った耳のような突起が現れるのを目にしたことはありますか？これは「イヤリング（耳だれ）」と呼ばれる欠陥で、板材の結晶粒の方向に関連しています。一方、「スプリングバック」とは、成形後に部品がその形状を維持できず反ってしまう現象です。これにより、正確な寸法の確保が難しくなります。以下は、これらの問題に対処する方法です。

• 症状: 波打ちや不均一な縁の高さ（イヤリング）；脱型後に形状が変化する部品（スプリングバック）。
• 根本原因：
  • 板材の異方性—材料の結晶粒が均一な流れを保つように整列していないこと。
  • ブランクの配置が不適切—結晶粒の影響を最大化してしまう。
  • 再圧着またはサイズ調整工程が不十分—成形後に部品が弛緩してしまう。
• 是正措置：
  • ブランクを結晶粒の方向に対して回転または再配置する。
  • 深絞り成形に適した、バランスの取れた結晶構造を持つ板材を選定する。
  • 形状と寸法を固定するために、再圧着またはサイズ調整工程を追加する。
  • 調達段階で異方性を最小限に抑えるよう、サプライヤーと協力する。

絞り深さの安定性と下流工程での確実な組立を実現するためには、耳付き（イヤリング）およびスプリングバックの管理が不可欠です。これらの調整は、高精度の絞り加工を行う板金成形において特に重要です。

表面傷、擦傷、その他の品質問題

傷、擦り傷、またはガリングなどの表面欠陥は、金属の深絞り部品の機能性と外観の両方に悪影響を及ぼす可能性があります。こうした問題は、工具の摩耗、潤滑不良、または汚染に起因することが多いです。

• 症状: 部品表面に見える線状の跡、溝、または粗い部分。
• 根本原因：
  • 摩耗または損傷したダイおよびパンチの表面。
  • 潤滑不足または潤滑剤の汚染。
  • 汚れのあるブランクまたは工具—異物が表面を引っ掻いて移動すること。
• 是正措置：
  • 定期的にダイおよびパンチを研磨し、点検を行ってください。
  • 清潔で高品質な潤滑剤を使用し、作業環境の清浄度を維持してください。
  • 絞り加工前のブランクに対して厳格な洗浄手順を導入してください。

工具のメンテナンスと清掃に注力することで、深絞り成形製品の表面品質を大幅に向上させることができます。

クイックリファレンス：欠陥対処表

欠陥	主要な工程制御要因	推奨される対策
しわの発生	ブランクホルダー荷重、ビード設計、R形状、潤滑	ブランクホルダー荷重を増加、ビードを最適化、R形状を小さく、潤滑を最適化
裂け／板厚減少	パンチ／ダイ clearance、R形状、潤滑、絞り工程順序、焼鈍	R形状を大きく、clearanceを調整、潤滑を改善、再絞り／焼鈍を追加
耳の痛み	ブランクの向き、材料選定、再プレス	ブランクを回転させ、バランスの取れたシートを使用し、再打撃を追加
スプリングバック	再打撃、サイズ調整、材料選定	再打撃／サイズ調整を追加し、スプリングバックが少ない材料を選択
表面スコアリング	金型の状態、潤滑、清浄度	金型を研磨し、清潔な潤滑剤を使用し、ブランク／金型を清掃

この実用的なプレイブックを活用し、曲げ半径、ブランクホルダー荷重、引き抜き順序といった各要素が結果にどのように影響するかを理解することで、金属の深絞り成形で課題が生じた際にチームは迅速に対応できます。能動的なトラブルシューティングは、部品品質の向上だけでなく、廃材やダウンタイムの削減にもつながります。こうした対策を習得すれば、次のセクションの焦点であるコスト最適化とサプライヤー選定に備えることができます。

深絞り金属プレス加工におけるコスト要因と調達のためのプレイブック

金型費用と単価のトレードオフ

深絞り金属プレス加工を調達する際には、初期の金型コストと部品単価のバランスを理解することが極めて重要です。新しい製品を立ち上げる場合を想像してみてください。長期的な節約のために金型に多額の投資をするべきか、それとも柔軟性を保つために初期コストを抑えるべきか。その判断は以下の通りです。

• 金型の複雑さ： 巻きスレッド、サイドピアッシング、エンボス加工など、より複雑な部品形状は、より精巧なダイを必要とし、設計および製作コストが上昇します。高複雑度の金型は開発に時間がかかり、プロジェクト期間中に追加のメンテナンスが必要になる可能性もあります。
• 材料の選択 硬質または特殊材料（先進高強度鋼など）は金型の摩耗を促進し、高品質な工具鋼や炭化物の使用を必要とするため、初期コストだけでなく継続的なコストも上昇します。
• 部品の形状とサイズ： より深い絞り加工や大型の部品は、多くの場合、成形工程数が多くなり、大型プレス機とより頑丈な金型を要するため、コストとリードタイムの両方に影響を与えます。
• 容量: 大量生産では、金型コストを数千点または数百万点の部品に按分できるため、単価を下げることができます。小ロット生産や試作の場合、簡易的で耐久性は低いが費用対効果の高い金型を使用する方が経済的ですが、部品あたりのコストは高くなると考えてください。

深絞り加工製造において最適な戦略は、お客様の優先事項によって異なります。何百万点もの部品を生産する場合は、高品質で長寿命の金型への投資が回収できます。パイロット生産や設計変更が頻繁にある場合は、固定費を最小限に抑えるために柔軟な金型と工程を選択してください。

正確な見積もりを得るためのRFQパッケージチェックリスト

見積り額が期待と一致しない経験をしたことはありますか？これは多くの場合、不完全または不明確なRFQ（見積もり依頼）パッケージが原因です。プレス加工サービスに対して正確で競争力のある価格を得るには、RFQにすべての重要な詳細を含める必要があります。以下の実用的なチェックリストをご確認ください。

1. 完全な寸法および公差を含む2Dおよび3DのCADファイル
2. 材料の仕様および許容される代替材料（例：プレス加工用の金属板の種類、厚さ範囲）
3. 年間およびロットごとの目標生産量
4. 要求される表面仕上げおよび外観ゾーン
5. 重要特徴および公差（図面に強調表示）
6. 計画されている二次加工（トリミング、ピアッシング、めっき、バリ取りなど）
7. 検査および品質要件（例：CMM、SPC、PPAPレベル）
8. 包装、ラベリング、納品の希望
9. 設計フィードバックや代替案提示への対応可否

最初にこれらの情報を提供することで、深絞り金属プレスメーカーは正確で現実的な見積もりを提供でき、予期せぬ問題や過剰な予備費を最小限に抑えることができます。

サプライヤーの能力およびプレス機の選定

適切なパートナーを選ぶことは価格以上の意味を持ちます。サプライヤーの工場を想像してみてください。あなたのプロジェクトを支援できる適切なプレス機の範囲、自動化設備、品質管理システムを備えていますか？以下を評価する必要があります：

• 圧力範囲： 部品の深さと直径に合ったサイズのプレスを保有していますか？特に深絞り加工では、絞り深さや必要トン数が大きく異なるため、この点は非常に重要です。
• 金型戦略： プログレッシブダイとトランスファーダイの両方のセットアップに対応していますか？プログレッシブダイは大量生産かつ繰り返しの部品製造に優れていますが、トランスファーダイは複雑な形状や深絞り形状に対して柔軟性を発揮します。
• 自動化および金型内センシング： 高度な自動化により人件費を削減し、品質の均一性を向上させます。金型内のセンサーは早期に欠陥を検出するのに役立ち、高品質な板金プレス加工サービスを支援します。
• 品質認証: プロセス管理とトレーサビリティの基本として、ISOまたは業界特有の認証の有無を確認してください。
• 複数調達とリスク管理： 重要な部品については、サプライチェーンのリスク低減のために複数のサプライヤーを承認候補に選定することを検討してください。

生産量帯	共通ダイ戦略	切替え時の検討事項
試作／小ロット生産	単段式またはソフトツール	迅速な切替え、高い柔軟性
中間ロット生産	トランスファーダイ	中程度の切替え、設計の微調整に対応可能
大容量	プログレッシブダイ	長いセットアップ時間だが、再現性と速度を最適化

見積もり依頼の際には、サプライヤーに工程や材料の代替案を提案してもらうよう促しましょう。スタンピング用の金属板の種類やダイセットアップに関するわずかな変更で、コストやリードタイムを大幅に削減できる場合があります。深絞り加工におけるオープンで協力的なアプローチは、成功するパートナーシップの基盤となります。

原価構成要素、RFQ（見積もり依頼）のベストプラクティス、およびサプライヤー評価基準について明確に理解できれば、次のプロジェクトを自信を持って計画する準備が整います。次章では、エンジニアリング計算や計画手法について詳しく見ていき、深絞りプロジェクトのリスクをさらに低減していきます。

深絞り金属成形のリスクを低減するための計算および計画方法

トナー量とエネルギーの考慮事項

エンジニアがどのようにしてお客様のプロジェクトに最適な 深絞りプレス または 絞りプレス を選定しているのか、考えたことはありますか？その第一歩は、 深絞り金属成形 の各工程で必要な力、すなわちトナー量を理解することです。トナー量とは、ブランクを欠陥なく成形するためにプレスが発生させる必要がある最大の力のことです。見積もりが低すぎると工具の損傷や成形不完全のリスクがあり、逆に高すぎると設備への過剰投資につながる可能性があります。材料の強度、ブランクの厚さ、部品の形状、絞り段階ごとの縮小率など、さまざまな要因が必要なトナー量に影響を与えます。たとえば、硬い材料や深い絞り加工ではより高い能力を持つ 深絞りプレス —特に要求の厳しい用途ではドイツ語で tiefziehpresse （深絞りプレス）のような専用機が必要になることもあります。常にサプライヤーのデータや信頼できるエンジニアリングハンドブックを参照し、現実の検証が最も重要であることを忘れないでください。

トーン数、ブランクサイズ、またはブランクホルダー力などの初期パラメータの推定は、量産に移行する前に、試作データとサプライヤーからの密接なフィードバックで常に検証されるべきです。

ブランクサイズの決定およびネスティング戦略

円筒形のカップを作成することを想定してみましょう。出発点となるブランクはどのくらいの大きさにするべきでしょうか？その答えは、材料の効率性と、薄くなりすぎたり破断したりせずに成形できるだけの十分な素材量とのバランスにあります。通常、ブランクの直径は、最終製品の表面積（フランジやトリム余裕も含む）と一致するように計算されます。たとえば、深絞り成形されたカップのブランクサイズは、側壁の高さ、底面、およびトリム用の余白分をすべて考慮に入れる必要があります。参考チャートやシミュレーションツール（多くの場合、「4」のサプライヤーが提供）を使用することで、これらの推定値をより正確に調整できます。また、ブランクをシート上にどのように配置するかというネスティング方法も、スクラップ率とコストに影響を与えるため、早い段階での計画が重要です。 深絞りプレス サプライヤー—は、これらの推定値を洗練させるのに役立ちます。ネスティング（シート上のブランク配置方法）は、スクラップ率とコストにも影響するため、早い段階での計画が報われます。

計画タスク	主な入力値	期待される成果物
トーン数の推定	材料の特性、板厚、部品形状、減面率	プレス機のサイズ（トン数範囲）、必要なエネルギー
ブランクサイズ決定	完成品の寸法、側壁の高さ、トリム余裕量	ブランク直径、ネスティング計画
ブランクホルダー荷重計画	材料の延性、絞り深さ、フランジ幅、摩擦／潤滑	ブランクホルダー荷重範囲、ビード設計ガイドライン
絞り工程／LDR計画	限界絞り比（LDR）、材料の加工硬化、部品のアスペクト比	抜き加工の回数、焼鈍や再引抜きの必要性

ブランクホルダー荷重および引き絞りビードの設計

ブランクホルダーを深絞り成形におけるゲートキーパーと考えてください。荷重が小さすぎると板がしわになり、大きすぎると破断します。適切なバランスは、材料の延性、潤滑状態、および製品形状によって決まります。複雑な形状やアスペクト比の高い部品の場合、金型内に設けられた突出部である引き絞りビード（ドロービード）が金属の流れを制御し、欠陥を防ぎます。一般的には、控えめな荷重値から始め、トライ段階やシミュレーションで微調整を行うのが通例です。最近の 深絞りプレス と tiefziehpresse システムでは、特に高度な成形においてさらに精密な制御が可能となるように、プログラム可能なブランクホルダー荷重プロファイルを備えていることが多いです 深絞り金属成形 シナリオ

これらのパラメータを最適化するためには、シミュレーションや制御された試作が非常に価値があります。金型サプライヤーと連携することで、デジタルモデルを活用してリスクを予測し、絞り工程を最適化し、高額なトラブルを最小限に抑えることができます。不確実な場合は、慎重な対応を心がけてください。余分なブランクサイズを確保し、若干大型のプレス機を使用し、材料のLDR（限界絞り比）ぎりぎりまで押し出す場合には、少なくとも1回の再絞り工程を想定してください。

計算や計画において保守的でデータに基づいたアプローチを取り、すべての見積もりを試作によって検証することで、深絞りプロジェクトを円滑な生産へと導き、トラブルを大幅に減らすことができます。次に、設計段階での製造・組立性（DFM）に注力したサプライヤーが、いかに製品立ち上げを加速し、自信を持って量産展開できるかを見ていきます。

設計段階での製造・組立性（DFM）とスケーラブルな生産が、深絞りスタンピングの立ち上げをどのように加速するか

DFMに注力したベンダーが深絞り製品の立ち上げリスクを低減する方法

新しい自動車部品を立ち上げる際、厳しい納期や高い品質要求、そして試作から量産に至るまでのコスト管理が求められるため、リスクは非常に高くなります。ディープドロースタンピングにおいて、成功しているチームがなぜ高価な手直しや後工程での予期せぬ問題を回避できているのかと疑問に思うかもしれません。その答えは、早期の共同による製造性設計（DFM）レビューと、柔軟性とスケールに対応できるサプライヤーとの連携にあることが多いのです。

DFMは単なる流行語ではありません。これは、サプライヤーのエンジニアがお客様の設計チームと密接に協力し、リスクを特定し、最適化案を提案して、高価な金型への投資を行う前に、ディープ_DRAWN金属部品が確実に生産可能であることを検証する体系的なアプローチです。例えば、DFMレビューにより、リブの半径、材料選定、特徴的な形状の配置などを調整する機会が明らかになり、後の段階で発生する何週間もの手戻りや、金型修正に伴う何千ドルもの費用を節約できる可能性があります。

• 早期のDFMレビュー 金型が作成される前にリスクやコスト要因を明確にします。
• プロトタイプの反復 実環境での検証と迅速な設計の微調整を可能にします。
• 自動品質検査 およびダイ内センシングにより、早期に欠陥を検出し、一貫した深絞り金属部品の品質をサポートします。

自動車用深絞り加工パートナー選定時の評価ポイント

すべてのサプライヤーが同等というわけではありません。特に自動車用途の深絞り金属部品においては顕著です。潜在的なパートナーを評価していると想像してみてください。価格以外に、どのような点を確認すべきでしょうか。

• 材料の幅広さ： 高張力鋼板、ステンレス、アルミニウム合金など、お客様の用途に応じた材料を加工できるでしょうか。
• 金型およびプレスの対応範囲： 彼らは小型部品から複雑な部品まで、自社内で金型の設計、製作、メンテナンスを行う能力を備えていますか？
• 品質システム： 認証（ISO 9001やIATF 16949など）および堅牢な品質管理プロトコルを確認してください。
• 柔軟性： 小ロットの試作から大量生産まで、途切れることなく対応できる設備を整えていますか？
• 経験: 過酷な自動車環境において、深絞り金属プレス加工に関する実績がありますか？

認証取得と異業種での経験は、サプライヤーが厳しい自動車業界の基準を満たす深絞り金属部品を一貫して提供できることを示しています。

例えば シャオイ金属技術 iATF 16949認証取得済みの生産体制、DFMに基づくエンジニアリング、および深絞り金属自動車部品の迅速な試作から量産まで対応可能な能力により、これらの特徴を体現しています。

試作から量産へ：スケーリングの考慮点

少数のプロトタイプから本格的な自動車生産へスケールアップすることは、新たな課題をもたらします。サプライヤーの工程管理は量産体制下で確実に機能するでしょうか？数千乃至数百万点もの深絞り金属部品において、一定の公差や表面品質を維持できるでしょうか？

• プロトタイプのフィードバックループ： 迅速なイテレーションにより、量産化前に設計変更や工程の微調整を検証できます。
• プレス機および自動化オプション： 小型トランスファープレスから高屯数のプログレッシブラインまで、幅広いプレス設備を持つサプライヤーは、プロジェクトの変化するニーズに対応できます。
• 統合された品質保証： 自動検査、SPC（統計的工程管理）、トレーサビリティシステムにより、すべての深絞り金属部品が仕様を満たすことを確実にします。
• 迅速なエンジニアリングサポート： 金型および工程エンジニアへの直接アクセスにより、問題解決や継続的改善が迅速に進められます。

業界のリーダーたちによるケーススタディでは、DFM（設計段階での製造・検査性考慮）、シミュレーション、およびプロトタイプ検証を活用して深絞り加工パートナーを早期に巻き込んだチームほど、常に迅速に立ち上げられ、予期せぬ問題が少ないと示しています。これは特に複雑な形状や厳しい性能要件を持つ深絞り金属部品において顕著です。

まとめとして、強力なDFM専門知識と幅広い材料・プレス対応能力、実績のある品質管理システムを持つパートナーを選ぶことが、深絞り加工の立ち上げにおけるリスク低減の鍵となります。設計からプロトタイピング、量産へと進む中で、これらの特徴により、深絞り金属部品がコスト、品質、納期の目標を確実に満たすことができます。次に、深絞り金属プレス加工における継続的な成功に向けて、すぐに実行可能な次のステップと信頼できるリソースについて紹介します。

まとめ

深絞り加工プロジェクトのための即実行可能な次のステップ

深絞り金属プレス成形を実際の生産に導入する準備が整ったら、成功への道は連携と継続的改善にかかっています。このプロセス、使用材料、トラブルシューティングについて学んだ後、次に何をすべきか考えてみましょう。初めてのエンブティサージュ（emboutissage）プロジェクトを設計する場合でも、大量生産へスケールアップする場合でも、自信を持って前進できるよう、以下の実用的なチェックリストをご活用ください。

• 設計目標を早期にすり合わせる： 金型製作を開始する前に、重要な特徴、公差、外観要件を定義するために、設計、品質、調達チームと連携してください。
• 試作で仮定を検証する： 試作段階やサプライヤーによる試し打ちを活用し、複雑な金属成形に対する深絞り工程が、部品品質および生産性の面で期待通りに機能することを確認してください。
• フィードバックループを維持する： PPAP（生産部品承認プロセス）を適切に実施し、生産中の継続的なモニタリングを行うことで、問題を早期に発見し、継続的改善を推進してください。
• 工程に関する知見を文書化する： 各エンブティサージュ試行の結果を記録してください。成功した点、調整が必要だった点、および欠陥がどのように解決されたかを記録することで、今後のプロジェクトを円滑に進めることができます。
• 認定パートナーに相談する： 自動車用途や高信頼性が求められるアプリケーションの場合、IATF 16949 認証を取得したディープドロー製造業者と協力することを検討してください。彼らのDFM（設計による製造性向上）に関する知見とスケーラブルな生産リソースにより、高コストな失敗を回避できます。例えば、 シャオイ金属技術 はDFMレビューおよびプロトタイプから量産までエンブティサージュニーズに対応する幅広いプレス機と自動化オプションを提供しています。

ディープドロー製造における信頼できる参考文献と規格

専門知識をさらに深めたり、権威あるデータに基づいて意思決定を裏付けたりしたい場合、エンジニア、購買担当者、品質管理担当者がディープドロー製造およびエンブティサージュに関して頼りにしている以下の実績あるリソースをご活用ください。

• ASM ハンドブック 第14B巻：板金成形 ― 板金成形、特にディープドローに関する最も包括的な技術参考書の一つです。
• ISO 20482:2013 – 板金成形性試験の国際規格（エリクセン杯突き試験）。深絞り加工および材料性能の理解に不可欠な基盤となる。 [ISO規格]
• SME（製造技術協会） – 複雑な金属成形および関連技術における深絞り加工プロセスに関するベストプラクティス、ケーススタディ、トレーニングを提供。
• 査読付き学術誌： 『Journal of Materials Processing Technology』や『CIRP Annals』などの出版物では、tiefziehen（深絞り）、dieptrekken（深絞り）、および深絞りプロセス最適化に関する最新の進展が定期的に紹介されている。
• サプライヤーの技術ライブラリ： 多くの信頼できる深絞り金属プレスメーカーが、プロセスの計画と検証を支援するためのアプリケーションノート、設計ガイド、計算ツールを提供している。

設計、金型、工程の早期段階での整合

「最も成功するemboutissage（深絞り）プロジェクトは、設計、金型、工程の各チームが初期段階から連携することから始まる。これにより、構想段階から量産段階まで、生産性、コスト、品質の目標を確実に達成できる。」

コンセプトから立ち上げに移行する際、深絞り加工の製造はチームプレーであることを忘れないでください。信頼できる規格と実際のデータに基づいた早期かつオープンな協働により、予期せぬ問題を回避し、再作業を最小限に抑え、時間通りかつ予算内で高品質のプレス成形品を納品できます。

深絞り加工、プロセス検証、サプライヤー選定についてまだ質問がありますか？認定パートナーに問い合わせるか、上記の参考資料を確認して、より深い理解を得ることをお勧めします。適切な基盤があれば、次のエムブティサージュ（emboutissage）プロジェクトも成功へと導かれます。

深絞り金属プレス加工に関するよくある質問

1. 深絞り金属プレス加工とは何ですか？通常のプレス加工との違いは？

深絞り金属プレス成形は、平板の金属板を金型とプレスを使用して、継ぎ目なく三次元的な形状に成形するプロセスです。主に金属を切断または曲げることに焦点を当てる通常のプレス成形とは異なり、深絞りは円筒や箱などのより深い形状へと材料を伸ばします。この方法は、高い再現性と表面品質が求められる、強度があり、気密性が高く、内壁が滑らかな部品の製造に最適です。

2. 深絞り金属プレス成形に最も適した部品の種類は何ですか？

深絞り金属プレス成形は、深さが大きく、継ぎ目がなく、肉厚が均一な部品に最適です。一般的な用途には、自動車用ハウジング、家電製品用缶、計測器エンクロージャー、医療機器本体、バッテリースリーブなどがあります。円筒形、箱型、カップ状の部品を大量生産する場合に、この工程は特に優れた性能を発揮します。

4. 深絞り加工でよく使用される材料にはどのようなものがあり、適切な材料の選び方は？

深絞り加工に使用される材料には、低炭素鋼、ステンレス鋼、アルミニウム合金、真鍮などがあります。材料の選定は、求められる成形性、強度、耐腐食性、表面仕上げによって異なります。たとえば、ステンレス鋼は優れた耐腐食性と清潔な仕上がりを提供し、一方で低炭素鋼は高い延性とコスト効率が特徴です。材料選定では常に成形性、加工硬化、および後工程の作業を考慮する必要があります。

4. 深絞り部品におけるしわや破断といった一般的な欠陥をどのように防止すればよいですか？

深絞り部品の欠陥を防ぐには、ブランクホルダー荷重、工具の曲げ半径、潤滑、絞り工程の最適化が必要です。しわはブランクホルダー圧力を高めたり、ビード設計を見直すことで軽減できます。破断は、工具の曲げ半径を大きくしたり、隙間を調整したり、中間焼鈍や再絞りを行うことで対処できる場合が多いです。また、定期的な金型メンテナンスと清浄な作業環境も表面欠陥の最小化に役立ちます。

5. 深絞り金属プレス加工サービスのRFQパッケージには何を含めるべきですか？

包括的なRFQパッケージには、2Dおよび3DのCADファイル、材料仕様、年間およびロット単位の生産量目標、表面処理および外観要件、重要な公差、二次加工の詳細、検査要件、およびDFM（設計による製造性向上）に関する提案への対応可否を含めるべきです。これらの情報を提供することで、サプライヤーは正確な見積もりを提示でき、プロジェクトの成功に向けた準備が整います。
