コアコンセプトと金型の構造を簡単に解説

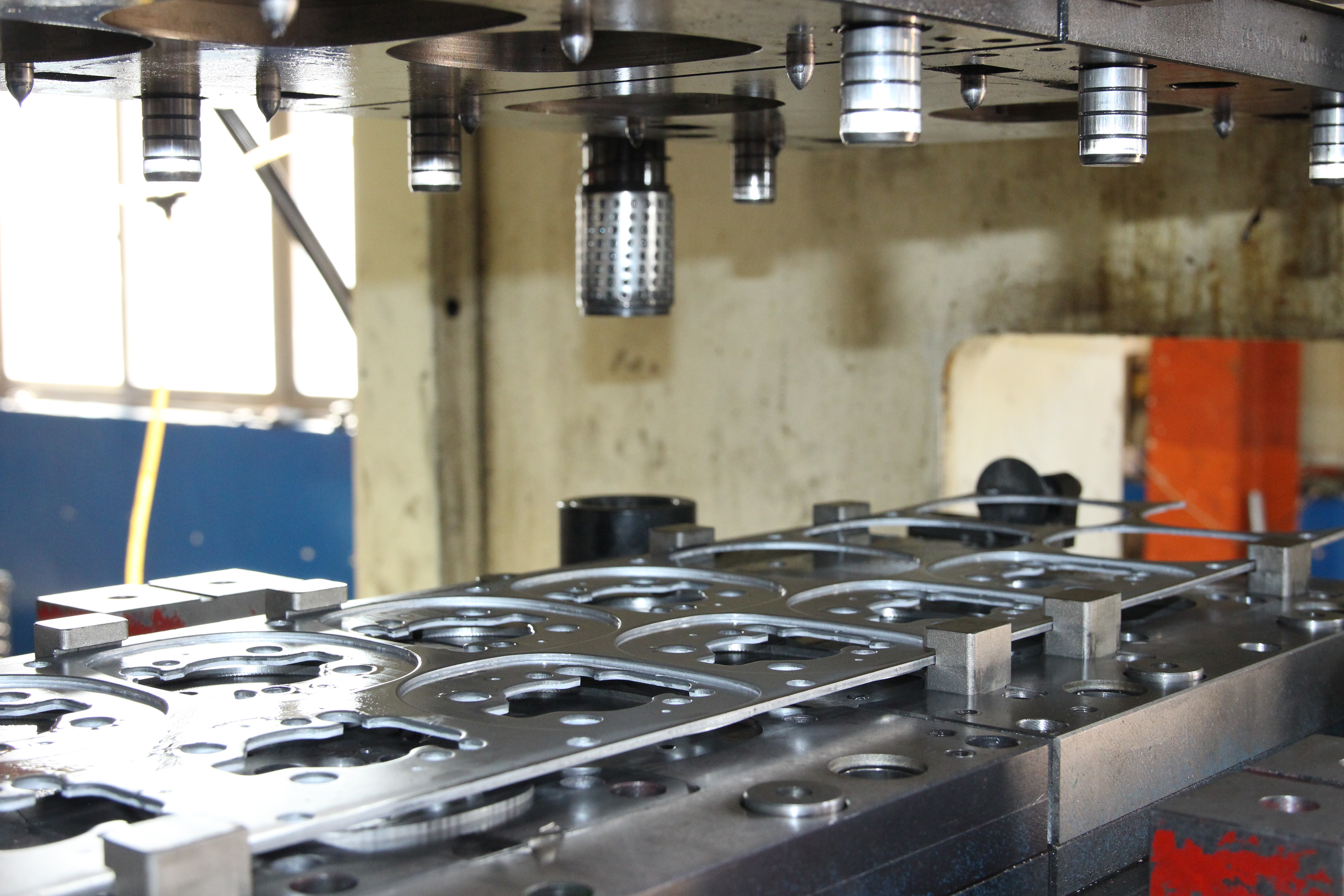

コイル材から完成品まで：金属プレス金型の働き

自動車のパネルや家電部品が、なぜ繰り返し正確な形状に作られるのか考えたことはありますか？その鍵を握るのが金属プレス金型です。これらの専門ツールは、スタンピングおよびプレス加工の中心であり、平らな鋼板を複雑で同一精度の部品に、厳しい公差内で変形させます。しかし、製造業における「金型」とはそもそも何か、そしてこれらのツールはどのように機能するのでしょうか？

プレス金型とは、プレス機の力を利用して板材を成形し、一定の品質を持つ部品を生産するための精密工具です。

プレス加工プロセスでは、コイル状で供給されることが多い金属板を、ダイセットを取り付けたプレス機に送り込みます。プレス機は2つの主要なダイ部品、すなわち動くパンチと固定されたままのダイブロックを閉じ合わせます。プレスが閉じる際に、パンチとダイブロックが協働して金属を切断、成形、または形状付けます。このサイクルが高速で繰り返され、高い寸法精度と表面品質を保ちながら大量生産が可能になります。

スタンピング金型の内部：主要構成部品とその機能

スタンピング金型の内部を覗いてみると想像してください。それぞれが精度と耐久性を確保するために特定の役割を持つ、いくつかの重要な要素が見つかります。以下に簡単な説明を示します。

• パンチ： 金属を切断または成形するために押し込む可動部。
• ダイブロック 金属を支持し、パンチに対して対応する形状を提供する固定部。
• ストリッパーパッド： 各ストローク後に板材をパンチから外す際、板材を平らに保持する役割を果たします。
• パイロット： 各サイクルで板材を正確に位置決めするピンで、再現性を確保します。
• ガイドピンとブッシング： 上型および下型のシューズを正確に位置合わせし、正確な作動を実現します。
• スプリング： パッドが金属を保持、除去、または成形するために必要な力を提供します。
• センサー： 部品の有無、ストリップの位置、または供給不良を監視し、工程の信頼性を確保します。

プレス行程から製品まで：スタンピング工程の流れ

では、金属はコイルから完成品までどのように加工されるのでしょうか？以下はスタンピング金型の一連のサイクルです：

1. 送り込み： シートメタルが自動フィーダーなどを用いて金型内へ送り込まれます。
2. 位置決め： パイロットが嵌まり、シートを正確な位置に固定します。
3. クランプ／ストリップ： ストリッパーパッドが金属をダイブロックに平らに固定します。
4. パンチ／成形： プレス機がパンチを押し下げ、金属を切断または成形します。
5. 排出： 完成品またはスクラップがダイから放出されます。
6. 送り進み： シートが次の工程へ向けて前進します。

このプロセスは高速で繰り返され、スタンピング金型は大量生産に最適です。金属製のパンチと金型を使用することで、すべての部品が所定の形状に正確に一致し、ばらつきが最小限に抑えられます。

金型とは何か、そしてどのように金属を成形するのか？

スタンピング金型について話す際に、ブランキング、ピアシング、フォーミング、引き抜き、コイニングなどの用語を耳にするかもしれません。

• ブランキング： 板材から外側の形状を切断すること。
• ピアシング： 部品内部に穴や切り抜きを形成すること。
• 成形： 材料を除去せずに金属を曲げたり成形したりすること。
• 図: 金属を深く伸ばしたり引き延ばしたりして、カップ状や複雑な輪郭を形成すること。
• コイニング： 金属を圧縮して細部のディテールや鋭いエッジを作り出すこと。

各工程は、適切なスタンピング金型部品と材料の流動制御の正確な管理に依存しています。

材料の特性と一般的な故障モード

厚さ、強度、表面仕上げなどの材料特性は、ダイの性能に大きな影響を与えます。例えば、高強度鋼板ではより耐久性のあるダイ材料とより頑丈なガイドシステムが必要になる場合があります。厚い板材では、より大きなクリアランスと強いスプリングが必要です。表面状態は金属の動きの滑らかさや切断時の分離の清潔さに影響します。しかし、設計が優れたダイであっても問題に直面することがあります。一般的な故障モードには以下のようなものがあります。

• バリ： ブランキングピunchが鈍っているか、クリアランスが不適切なために生じる粗いエッジ。
• 歪み 歪み：形成荷重の不均一によって引き起こされる変形。
• 割れ： 絞り加工や成形中に過度の引張りにより発生する亀裂。
• しわ： パッド圧力が低いか設計が不適切なために、金属の流れが過剰になることによって生じるしわ。

こうしたリスクを予測することは、初回から正常に稼働するスタンピングダイを設計する上で極めて重要です。

プレス、フィーダー、コイルハンドリング装置と金型のインターフェース方法

金属プレス金型の性能は、金型自体だけでなく、その周囲の全体システムにも依存しています。プレス機が力を与え、動きを提供し、フィーダーが板材を送り込み、コイルハンドリング装置が滑らかで一貫性のある材料供給を保証します。これらのすべての要素が正確に整列し、同期していることが、効率的なスタンピングおよびプレス作業に不可欠です。金型とは何か、そしてそれがプレス機や材料取り扱い装置とどのように相互作用するかを理解することは、成功した繰り返し可能な生産の基盤となります。このガイドを読み進める中で、金属用パンチと金型の世界では、大小を問わず各細部が重要であることがわかるでしょう。

金属スタンピング成功のための金型の種類と選定基準

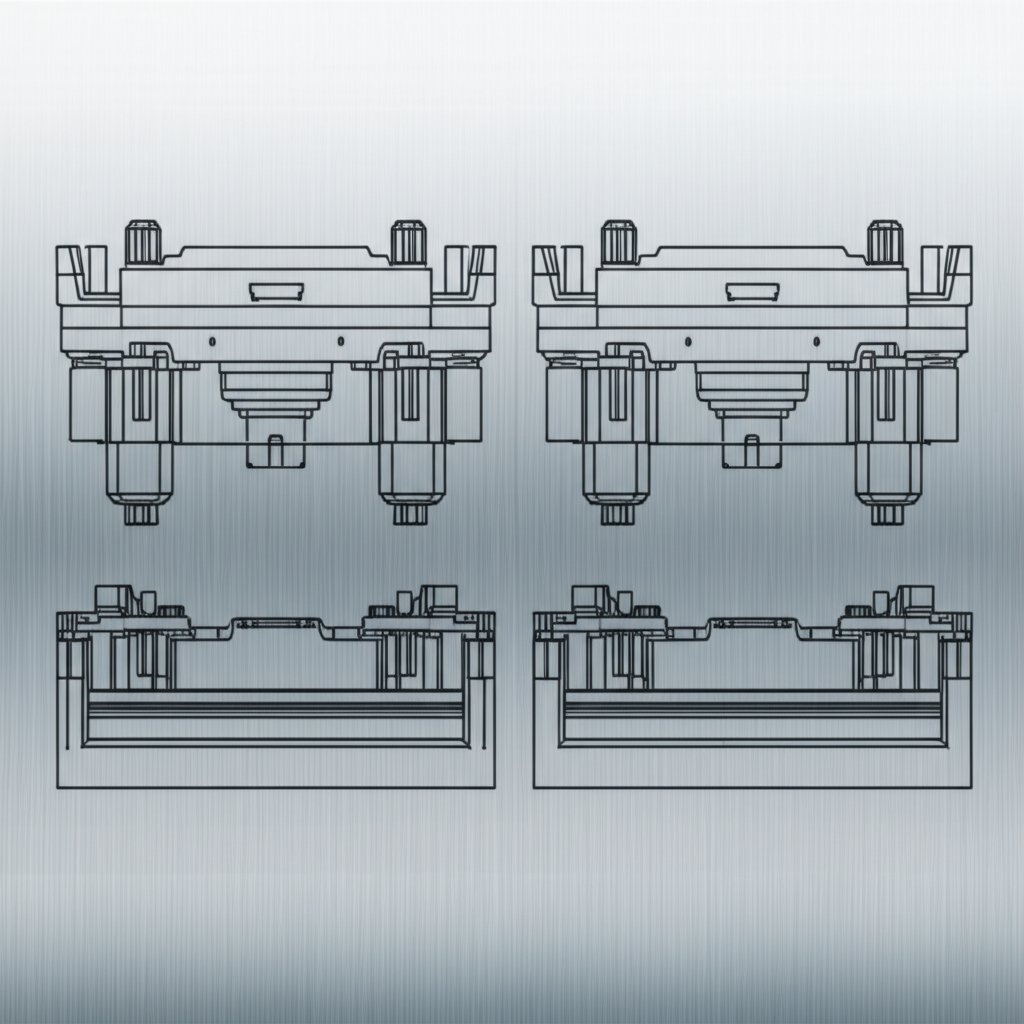

金型の種類一覧：ステージからプログレッシブまで

新しい板金プレス加工プロジェクトに取り組む際、どの型が自社のニーズに最も適しているか迷うことがあるでしょう。その答えは、生産量、部品の複雑さ、予算によって異なります。ここでは、主なスタンピング金型の種類を解説し、実際の用途での比較を行います。

ダイの種類	セットアップの複雑さ	サイクルレート	スクラップ率	トグルーバー作業の手間	典型的な部品ファミリー
単工程（ステージ）	低	遅い	より高い	簡単だ	シンプルな形状、試作品、小規模生産向けの鋼板プレス加工
化合物	適度	中	低	適度	一発でブランキングとパンチングが必要な平板部品
プログレッシブ	高い	高速	低	複雑な	自動車用スタンピング金型、大量生産、複雑な形状
転送	高い	中	低	複雑な	大型、深絞り、または3D形状の部品

プログレッシブダイとトランスファーラインの選択タイミング

新しい自動車部品を立ち上げるとします。その部品が平板状であるか、順次成形可能な特徴を持っている場合、プログレッシブ型（段進型）金型がよく採用されます。プログレッシブ型では、金属ストリップを複数の工程ステーションに通し、各ステーションでブランキング、パンチング、成形などの特定の加工を順に行い、最終的に完成品が切り離されます。このため、大量生産や厳しい公差、一貫した品質が求められる場合、特に複雑な鋼板プレス金型において、プログレッシブ型プレス加工が最適です。しかし、部品が深絞り加工を必要とする場合や、キャリアストリップではサポートできない3次元形状を持つ場合はどうでしょうか。このような場合に適しているのがトランスファープレス加工です。トランスファープレスでは、部品は早期にストリップから分離され、機械的または手動で各工程間を移送されます。この方法は、フレームやシェルなど、大型で複雑な部品に最適であり、各ステーションで成形、曲げ、さらには組立といった独自の工程を実行できます。トランスファーダイは部品形状に対してより高い自由度を持ちますが、通常、より高度な自動化装置とセットアップを必要とします。コンパウンド型（複合型）金型はこれらの中間に位置します。1つのステーションで1回のストロークにより、パンチングとブランキングを同時に行うため、両方の加工が必要だがプログレッシブラインほどの複雑さを必要としない平板部品に効率的です。小ロット生産や頻繁に変更される作業には、セットアップ時間が短く柔軟性が高い単工程型金型が最も費用対効果の高い選択肢となることがあります。

スタンピング金型の構成はどのように変化するか

どのタイプを選択する場合でも、金型製造には常に存在する特定の構成部品があります：

• パンチ – 金属を成形または切断する
• ダイブロック – 被加工物を支持し、形状を形成する
• ストリッパー – パンチから製品を取り外す

しかし、シンプルな金型から高度な金型へと移行するにつれて、専用の追加機能が見られるようになります：

• パイロット – ストリップ位置を正確に決定する（プログレッシブ金型では特に重要）
• キャリア／ストックガイド – 金属ストリップを支持および案内する（プログレッシブ金型およびコンパウンド金型で使用）
• トランスファーフィンガー／リフター – ステーション間での部品の移動（トランスファーダイに特有）
• カム – 横方向または角度付きの成形／パンチングを可能にする
• センサー – 餌送り不良、部品不足、または工具摩耗を検出する（あらゆるタイプのダイで increasingly common）

例えば、プログレッシブダイでは、パイロットとセンサーにより、各シート金属プレス工程が完全に同期されることを保証します。トランスファーダイでは、リフターとトランスファーフィンガーが個々のブランクの搬送を担当し、ストリップ供給式ダイよりも複雑な3次元形状の実現を可能にします。

製造において適切なダイを選択することは、プロセス能力を部品の形状、生産量、品質要件に合わせることです。誤った選択は、材料の無駄、過剰なスクラップ、または高コストなセット変更につながる可能性があります。

どのタイプのダイがあなたに最適ですか？

まとめると：

• 単一工程ダイ は少量生産、シンプルな部品、または試作に最適です。
• コンパウンドダイ 一度の打撃で複数の特徴を持つ必要がある平板部品の処理に適しています。
• プログレッシブダイ 一貫した品質で大量生産や多工程の製造を得意とする—自動車のスタンピング金型や電子機器などが該当します。
• トランスファーダイ ブランクをステーション間で移動させることにより、複雑な形状、深絞り、または3D部品の加工を可能にします。

材料も重要です：アルミニウムのような柔らかい金属には標準的な金型が適していますが、より硬い鋼材には耐摩耗性に優れた頑丈な工具が必要です。次のプロジェクトを計画する際は、スピード、柔軟性、部品の複雑さ、予算といった優先事項を検討してください。適切なスタンピング金型の構造を選択することで、効率的で高品質な生産が実現し、次の段階である製造容易性（DFM）への設計最適化へもスムーズに進むことができます。再作業を防ぐDFMルールについて詳しく知りたいですか？初回から問題なく生産できるような設計方法を見ていきましょう。

スタンピング金型設計における再作業を防止するDFMルール

プレス金型プロジェクトにおいて、高コストな試作、予期せぬ廃材、または直前の設計変更に悩まされていませんか？設計段階で細部を正確に把握することは、初日から円滑に稼働する金型およびスタンピングプロセスの鍵です。ここでは、一般的な落とし穴を避け、一貫して高品質な部品を提供するために役立つ、工程別に整理された実用的なDFM（製造性設計）のルールを紹介します。

ブランキングおよびパンチング：クリアランスおよびエッジ品質

ブランキングまたはピアシングを行う際、パンチとダイの間の距離（クリアランス）は非常に重要です。クリアランスが狭すぎると工具の摩耗やエッジクラックのリスクが生じ、広すぎるとバリや変形が発生します。では、適切なクリアランスをどのように選べばよいでしょうか？ - 軟鋼の場合、片側あたり板厚の約6～10％程度から始めるのが一般的ですが、高強度鋼（AHSSなど）になると、クリアランスは最大16％以上にまで広げる必要があります。最適な値は板厚、引張強さ、さらにはプレス機の剛性にもよります。正確な値については、必ず工場またはサプライヤーの規格を確認してください（ AHSSに関する知見 ）。 - 下流工程での成形性にとって切断面の品質は重要です。割れ部への滑らかな移行を持つきれいなバーニッシュゾーン（光沢面）が理想的です。過剰なバリや二次せん断ゾーンが生じている場合は、クリアランスまたはパンチの状態を見直す必要があります。 - 高強度鋼材の加工には高性能工具鋼を使用し、切断荷重の低減と切断面の延性向上のために、ベベル形状またはルーフトップ形状のパンチの採用を検討してください。

操作	主要パラメータ	選ぶ方法	一般的な落とし穴	貴工場の標準
ブランキング／ピアッシング	クリアランス (%)	板厚と強度に応じてスケーリング	バリ、端面割れ、工具の過度な摩耗
ピアス	穴／スロットサイズ	最小直径 ≥ 材料の板厚	変形または未貫通の穴
すべて	エッジ品質	均一な光沢面／破断面	割れ、成形性不良

適切な曲げ半径、リリーフ、および特徴間隔

なぜ一部の曲げ部は割れたり変形したりするのに、他の部分は完璧に見えるのでしょうか？その理由は、曲げ半径やリリーフ形状の選択にあります。板金プレス加工設計で注意すべき点を以下に示します。- 延性材料の場合、内側の曲げ半径を少なくとも材料の板厚以上に保つようにしてください。硬い材質や熱処理された合金（例：6061-T6アルミニウム）の場合は、板厚の4倍以上必要になる場合があります。曲げ部の端には曲げリリーフ（小さな切り欠きや開口部）を設けてください。これにより応力集中が防がれ、割れを回避できます。リリーフの幅は、少なくとも板厚の半分以上とすることを推奨します。- 穴やスロットは曲げ線から離して配置してください。曲げ線からの距離は、板厚の2.5倍＋曲げ半径以上、エッジからの距離は板厚の1.5倍以上確保します。これにより、プレス加工中にこれらの形状が変形するのを防ぎます。

操作	主要パラメータ	選ぶ方法	一般的な落とし穴	貴工場の標準
曲げること	内側半径	≥ 板厚（延性材料）；≥ 4x（硬質材料）	割れ、スプリングバック
曲げリリーフ	リリーフ幅	≥ 0.5x 板厚	引き裂き、エッジ割れ
穴／スロット	エッジ／曲げ部からの距離	間隔のガイドラインに従ってください	歪み、穴の形状不良

絞り加工およびフランジ加工：割れに耐える幾何形状

絞り（深絞り）およびフランジ加工は、特に材料の性質や金型の幾何形状に敏感です。以下のようにして、製造時のスタンピング工程における割れやしわを防ぎましょう： - ドローベードおよび注意深く設計されたアドエンダム幾何形状を使用して、金属の流れを制御し、しわや割れを防止します。 - 高張力鋼板では、より大きなスプリングバックが生じるため、これを補うために大きなR部と、必要に応じてオーバーベンド戦略を使用します。 - エンボス加工およびコインイング加工では、深さの制御が重要です。一般的な目安として、破断を避けるため、エンボスの深さは材料厚さの3倍を超えないようにしてください（ 五溝 ).

操作	主要パラメータ	選ぶ方法	一般的な落とし穴	貴工場の標準
図面	ドローベード／アドエンダム	材料の流動性を最適化	割れ、しわ、壁厚の不均一
凸刻	最大深度	板厚の3倍以下	破断、表面欠陥

金型出荷前のチェックリスト

金属スタンピング金型の設計を量産に移す前に、以下のチェックリストを確認して、早期に問題を発見しましょう：

• すべての重要特性に対して堅牢な基準戦略
• キャリアおよびストリップ設計が最も弱い工程をサポート
• センサー配置により、フィードエラー、部品欠け、工具摩耗をカバー
• 潤滑計画は材料と成形の厳しさに合わせて設定
• スクラップ排出およびスラグ管理が明確に策定されている

厳しい公差は機能上必要な特徴にのみ適用。過剰な公差設定は不必要に金型を複雑化する。

代表的な欠陥と予防対策

最適なスタンピング金型設計を採用しても、バリ、割れ、しわ、表面ひずみなどの欠陥が発生することがあります。これらは通常以下の要因に関連しています：

• クリアランスの不適切さやパンチ／ダイの摩耗（バリ、端面亀裂）
• リリーフ不足またはきついR（割れ、引き裂き）
• 潤滑不良またはダイの位置ずれ（表面傷、しわ）
• 特徴間隔の誤り（歪み、穴の形状不良）

これらの問題をDFM段階で対処することで、後工程での手直しや廃材を最小限に抑え、時間とコストを節約できます。

シミュレーションとトライアウトにおけるDFMの意思決定が重要な理由

トライアウト中に割れやしわが発生したと想像してみてください。厄介で高価なのは明らかですよね？これらのDFMルールに従うことで、正確なシミュレーション結果が得られ、プレス成形プロセスもよりスムーズに進みます。次項では、デジタルワークフローと成形シミュレーションがどのようにこのプロセスをさらに最適化し、製造時のプレス成形が初回から成功するように保証するかを見ていきます。

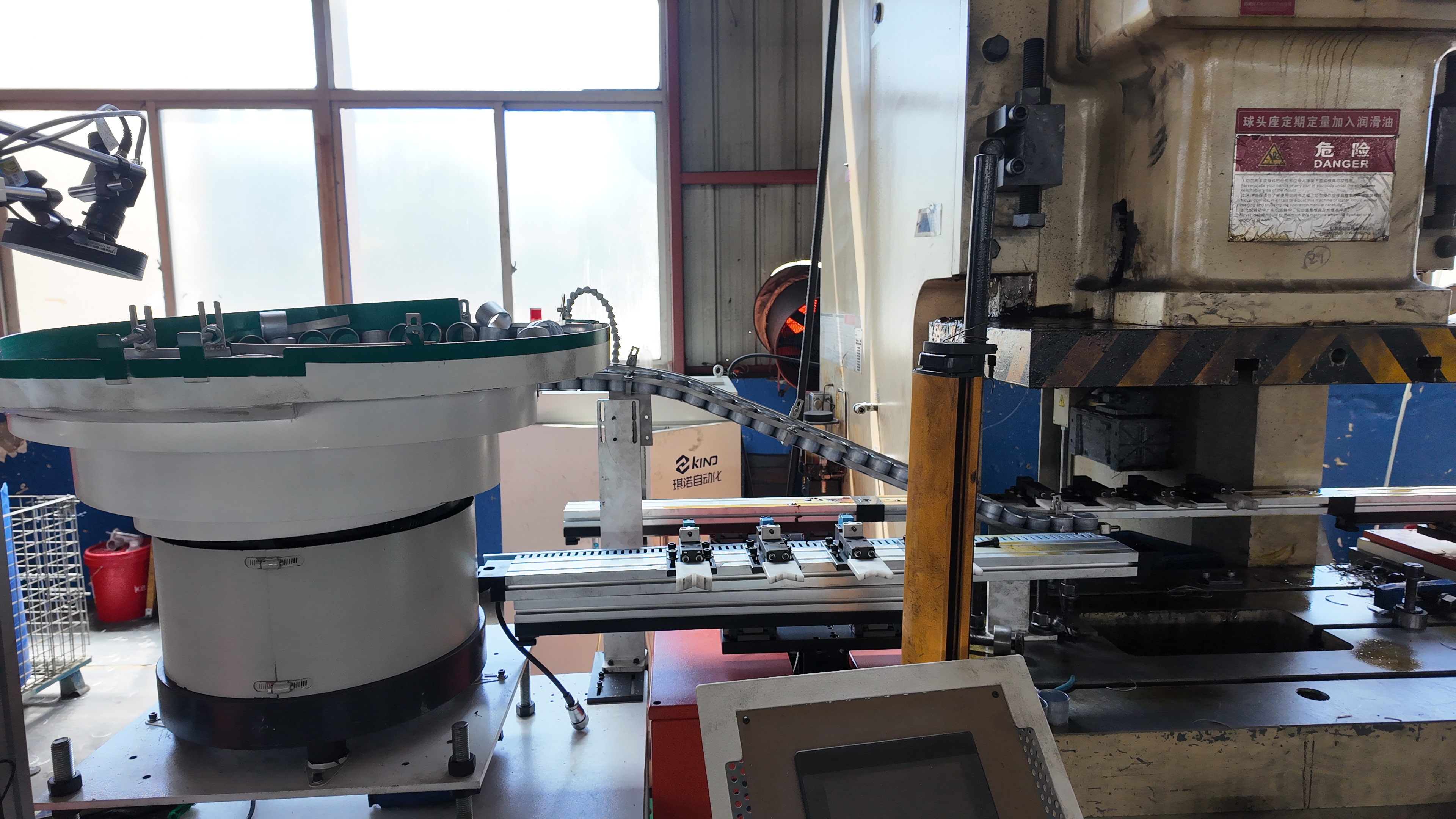

プログレッシブダイのレイアウトとストリップ開発

部品からストリップへ：工程駅の計画方法

プログレッシブダイが動作しているのを初めて見ると、まるで巧みに振り付けられたダンスのようだ。各ステーションがそれぞれ独自の工程を実行しながら、スチールシートのコイルを完成品へと変えていきます。しかし、平面図面から効率的なストリップレイアウトを作成するにはどうすればよいでしょうか？その答えは、部品の形状をスタンピングおよびダイ切断の工程に分解し、それらを金型プロセス内の特定のステーションに割り当てていく方法を理解することにあります。穴、曲げ、フランジを備えた部品を設計すると想像してみてください。まず工程をマッピングします。

1. 最初に小径の穴やスロットをパンチ加工する —初期のステーションでは、ストリップ強度に影響を与えない特徴を処理します。
2. 中盤で重要な形状を成形および曲げ加工する —これらの工程では、安定したキャリアによるサポートが必要です。
3. 最終的に切断を行うのは最後 —すべての特徴が完成した後で、完成品をストリップから分離します。

この順序付けにより、特徴の品質が保護され、ダイ加工工程全体を通じてストリップの強度が維持されます。オートフォーム社によると、ストリップレイアウトの開発とは、ステーション数の定義、工程の順序決定、および材料使用効率の最適化に他なりません。

ストリップを安定させるパイロット、キャリア、およびタイミング

進行ダイにおける成功の鍵はストリップの安定性にあることに気づかれるでしょう。パイロットとは、ストリップ上のパイロット穴にかみ合う精密ピンであり、各ストローク前に材料を正確な位置に固定し、繰り返し精度を確保します。キャリア、あるいはウェブとは、部品同士の間に残された材料部分で、ストリップが送進される間、その一体性を保つ役割を果たします。これらは、最も弱い成形段階においても部品をしっかり支えるだけの強度を持たなければなりません。以下に、構成を視覚的に理解しやすくするための簡略化された「ステーション別ストリップ構成表」を示します。

ステーション番号	操作	特徴	送りピッチ	センサー	備考
1	ピアス	パイロット穴、小型スロット	部品長さ＋キャリアで決定	存在検出	ストリップの強度を低下させない特徴から開始
2	曲げること	フランジ、成形	上記と同じ	ストリッパーを下げる	キャリアが成形部をサポートしていることを確認
3	切断／成形	輪郭、エンボス	上記と同じ	部品の分離	スラグの蓄積を監視
4	カットオフ	最終的な部品分離	上記と同じ	部品の分離	板金成形におけるバイパスノッチの有無を確認

タイミングは極めて重要です：パイロットはパンチが下降する前に確実に噛み込む必要があります。また、センサーを設置して、給材不良やスラグ抜けの検出が可能です。設計に側面の特徴がある場合は、サイドアクションパンチを駆動するためにカムが必要になることがあります。これもスタンピング金型が複雑な部品要件にどのように対応するかの一例です。

ネスティングおよびスクラップフローの最適化

複雑に聞こえますか？ 実際は、材料の使用効率を最大化し、廃材を最小限に抑えることに集中するだけです。部品のネスティング（ストリップ内に部品を配置して材料をできるだけ多く利用する手法）はコストに大きな影響を与えます。部品の間隔だけでなく、特に高強度合金の場合、金属の繊維方向が成形にどのように影響するかも考慮する必要があります。生産数量と成形条件が一致していれば、同じストリップ内に複数の種類の部品をネスティングすることさえ可能です。 製造業者 スクラップ管理も同様に重要です。スラグ保持構造、真空またはエアブローオフシステム、バックアップ防止ノッチなどにより、ダイの清浄な運転が保たれ、詰まりが防止されます。各工程でスクラップがどのように排出されるかを常に計画してください。

1. コイルをダイに送り込む
2. パイロット穴および特徴部分のパンチ加工
3. 曲げやフランジの成形
4. 完成品の切り出し
5. スクラップが管理され、除去される

部品の中で最も弱い段階をサポートできるようにキャリアを設計してください—ストリップの安定性が寸法精度の安定性を左右します。

プログレッシブダイのレイアウトを設計する際、パイロット穴の間隔からバイパスノッチの板金成形目的に至るまで、すべての細部がダイ工程の堅牢性と再現性に影響します。考え抜かれた工程順序、強固なキャリア、そして賢明なスクラップ管理を組み合わせることで、金属スタンピング工具の毎ストロークにおいても信頼性が高く効率的な生産体制を築くことができます。デジタルワークフローやシミュレーションが、どのようにしてストリップレイアウトをさらに最適化し、試運転回数を削減できるかを見てみましょう。次のセクションでは、テクノロジーが現代のダイ加工におけるフィードバックループをどのように完結させるかについて説明します。

試運転を削減するシミュレーションとデジタルワークフロー

成形シミュレーションを使用すべきタイミングと期待できる成果

金型がまだ作られていない段階で、プレス成形時の欠陥を予測できたらと思うことはありませんか？それが現代の成形シミュレーションが約束するものです。これはデジタルなアプローチにより、実際にプレス機に工具をセットする前から板金プレス工程を最適化できるように支援します。プレス製造プロセスの各段階をシミュレーションすることで、リスクを特定し、部品形状を最適化し、現場での高コストな試行を削減できます。

高度な高張力鋼やアルミニウムなどの新しい材料、複雑な部品形状、または厳しい公差要求を扱う場合に、成形シミュレーションは特に有効です。3D CADデータをアップロードし、正確な強度曲線を持つ材料カードを割り当てて、仮想的に各工程のダイ作業を通じて部品を走らせる様子を想像してみてください。ソフトウェアはその後、肉薄、肉厚、しわ発生、スプリングバックを予測し、どこに問題が生じるか、また設計や工程をどのように調整すべきかを明確に示してくれます。

板金プレス成形シミュレーションにおける主要な入力と出力

入力	得られる知見	一般的な出力
3D CAD部品および付加データ	幾何形状と成形工程の定義	最終的な部品形状、特徴部位の位置
材料カード（強度曲線、n値）	曲げ半径、引き抜き深さ、スプリングバックリスク	板厚変化マップ、成形限界図（FLD）、スプリングバックベクトル
摩擦／潤滑モデル	潤滑剤の選定、ドロービードの調整	しわ発生、 seizing（ガリング）、材料の流れ
プレス速度プロファイル	金型の摩耗、表面仕上げ、しわの発生	サイクルタイム、荷重曲線
ブランクホルダー力	しわおよび割れの制御	しわ発生リスク、割れ
ドロービード設定	材料の流れ、壁厚	壁厚の変動、引き抜き深さ

これらの入力値を統合することで、シミュレーションソフトウェアは各部品に対するスタンピング技術の最適化を支援し、従来の試行錯誤によるトライアウトと比較して時間とコストを節約できます。

スプリングバック補正およびオーバーベンドのワークフロー

高強度鋼板やアルミニウムをプレス成形する際、成形後に部品が「スプリングバック」（反発）することがよくあります。つまり、最終的な形状が金型と完全に一致しないということです。このような場合に有効なのがデジタルスプリングバック補正です。シミュレーションを使用して、成形後にどの程度部品が変形するかを予測し、その後金型面の形状を調整（「オーバーベンド」または「モルフィング」とも呼ばれる）することで、完成品が公差内に収まるように仕上げます。このプロセスには通常以下の手順が含まれます。

• 初期の成形工程をシミュレーションし、予測されるスプリングバック量を測定する
• 仮想モデル内で金型の幾何学的形状を調整（補正）する
• 再びシミュレーションを実行して結果を検証する
• 部品が仕様を満たすまで繰り返す

シミュレーションでは、測定時の部品の固定方法に至るまで、実際のプレスや金型の条件を正確に再現することが重要です。FormingWorldによると、正確な補正を行うには、バインダーギャップ、ドロービードの位置、材料のロットなど、物理的セットアップとデジタルセットアップを一致させる必要があります。これにより、デジタル世界と現場の現実との「差異」を最小限に抑え、製造スタンピングプロセスをはるかに予測可能にできます。

ブランク開発およびトリムラインの反復

正しいブランク形状——つまり成形前の元となる板の外形——を決定することは、板金スタンピング工程において極めて重要です。過去にはこの作業に何日も試行錯誤が必要でしたが、シミュレーションを使えば迅速に反復が可能です。その手順は以下の通りです。

1. CADジオメトリに基づいて初期ブランク外形を設定する
2. シミュレーション内で仮想的に部品を成形する
3. 測定ツール（CMMまたはデジタルゲージ）を使用して、成形された部品を目標形状と比較する
4. 材料が伸びたり圧縮したりしている場所に基づいてブランク形状を調整します
5. 成形品が要求される公差に一致するまで繰り返します

スタンピングシミュレーションで強調されているこのデジタルアプローチにより、開発期間を数週間短縮でき、特に複雑な部品や冷間プレス成形技術を使用する場合において、より正確なトリムプロファイルを得ることが可能になります

1. CADモデルの準備
2. シミュレーション設定（材料、摩擦、プレスデータ）
3. バーチャルトライアウト（成形、トリム、スプリングバック）
4. 補正（金型／ブランク形状の調整）
5. CAMツールパス生成
6. 実際のトライアウト
7. 測定（CMM、レーザースキャン）
8. シミュレーション／金型の更新

上流工程でシミュレーション時間を投資することで、予測不可能な試作コストを予測可能な工学的コストに移行できます。

デジタルワークフロー統合のベストプラクティス

• 常にサプライヤーや信頼できる公開データベースから材料カードを取得してください。利用できない場合は、将来の参照のためにすべてのモデル仮定を文書化してください。
• プレスデータ（サーボプロファイル、荷重曲線）は早い段階で統合してください。これにより、シミュレーションが実際のスタンピング技術と一致することを保証できます。
• CAMポストプロセッサを検証済みの金型ジオメトリと同期させることで、加工時の不整合を回避します。
• フィードバックの閉ループを使用してください：各物理試作後、測定データをシミュレーションに戻して補正値を洗練させ、収束を加速させてください。

このデジタルワークフローを採用することで、現場での予期せぬ問題が減少し、試運転の繰り返しが減り、金属プレス成形プロセスにおいてより堅牢で再現性の高い結果が得られることに気づくでしょう。今後進んでいく上で、シミュレーションを金型設計および生産計画に統合することは、現代のプレス製造における柱であると同時に、急速に進化する今日の業界で競争力を維持するための鍵であることを心に留めておいてください。

次に、最新のプレス技術およびライン構成が金型設計と工場現場の成果にどのように影響するかについて探っていきます。

最新のプレス機械とその金型設計への影響

成形およびスプリングバック制御におけるサーボプレスの利点

「サーボプレス」という用語を聞いたとき、デジタル制御の高技術装置を想像するかもしれません。そしてその通りです。サーボプレスは、プレスストロークに対する設計者やオペレーターの制御能力を飛躍的に向上させることで、金属プレス成形製造プロセスに革命をもたらしました。従来の機械式プレスが固定された速度と運動パターンで動作するのとは異なり、サーボプレスはプログラマブルなサーボモーターを使用してスライドの位置、速度、さらにはストローク底部での停止時間（ドウェルタイム）まで制御します。

これは板金プレス成形においてなぜ重要なのでしょうか？先進的高強度鋼板やアルミニウムの成形を想像してみてください。これらの材料はスプリングバック（成形後に部品が元の形状に戻ろうとする現象）を起こしやすく、許容範囲を超える形状ずれを引き起こす可能性があります。サーボプレスでは、下死点でスライドの速度を落としたり一時停止させたりできるため、材料が安定する時間を確保でき、スプリングバックを低減できます。また、複雑な成形中にしわや板厚の減少を最小限に抑えるために、速度プロファイルを微調整することも可能です。この柔軟性は、特に複雑な部品や多種多様な材料・形状を混在して生産する場合に非常に価値があります。

• サーボプレスにおける設計への影響：
  • 各部品および工程に合わせたカスタマイズ可能な動作プロファイル
  • 可変速度に対応した最適化された潤滑戦略
  • 動きをデジタルでプログラミングできるため、複雑なダイ機構（カム機構など）の必要性が低減
  • ビード調節およびスプリングバック補正に対するより高度な制御
  • 高度なセンサー配置計画—力、位置、および部品排出をリアルタイムで監視するためにセンサーを統合
  • 制御された動きにより、スクラップの排出がより簡単になる可能性

薄板鋼および電磁鋼板の高速プレス加工

製造業者が毎分何千個もの小型で高精度な電気接点や薄板鋼部品をどのように生産しているのか、考えたことはありますか？　それが高速プレスの世界です。これは、生産能力を最大化するために設計された特殊なダイスタンピング装置の一種です。これらのプレスは、銅合金（コネクタ用）や電磁鋼板（モータの積層材用）などの薄肉金属の圧延およびスタンピングに最適です。

しかし、毎分最大1,500ストロークという速度で運転することは、独自の課題を伴います。工具の損傷や部品の欠陥を防ぐため、パンチとダイのアライメントが完璧である必要があります。ガリングや過熱を防ぐため、潤滑はきわめて正確に調整されなければなりません。スラグ管理（金属の小さな屑を取り除くこと）は極めて重要であり、たとえわずか1つのスラグでも適切に処理されないと、高速運転中にダイの破壊事故を引き起こす可能性があります。このような用途では、ダイに高度なコーティングや表面処理が施されることが多く、特に鋼材のスタンピングや硬質合金を扱う場合において、急速なサイクル動作や摩耗性の高い使用条件に耐えるようにしています。

• 高速プレスにおける設計への影響：
  • 高精度なダイアライメントと堅牢なガイドシステム
  • 専用の潤滑チャネルおよび材料
  • スラグ保持機能および高速用スクラップ排出システム
  • 部品の引っかかりを防ぐための最適化されたストリッパー荷重
  • ダイの摩耗パターンおよび表面処理選定に対する細心の注意
  • リアルタイム監視のための高度なセンサー化

タンデムおよびトランスファーライン：ダイへの影響

現在、一列に並んだプレス機を想像してください。それぞれのプレス機は、大型の自動車パネルに対して異なる工程を実行しています。これがタンデムまたはトランスファーラインです。この構成では、部品が手作業、ロボット、または自動グリッパーによって一つの金型から次の金型へと移動します。このようなシステムは、大型で深絞り加工が必要な部品や、形状が複雑すぎてプログレッシブダイでは対応できない場合によく使用されます。

トランスファーラインでは、金型設計においてグリッパーまたはトランスファーフィンガーの Clearance（可動域）、部品の正確な位置決め機能、そしてすべての部品が適切なタイミングで正しい位置にあることを保証するための追加センサーを考慮する必要があります。金型はしばしば大きくて重くなり、ロボットによる取り扱いや迅速なセット替えに対応できるようになっています。また、プレス機とトランスファー機構間の同期が極めて重要であり、タイミングのずれは部品の供給不良や損傷につながる可能性があります。

• タンデム／トランスファーラインにおける設計上の影響：
  • 部品の配置を常に一定に保つための専用位置決め機能
  • 金型の形状に組み込まれたグリッパー／トランスファーフィンガー用の可動域
  • 部品の有無、給紙エラー、および搬送状態を検知する追加センサー
  • 大型部品や繰り返しの取り扱いに耐える頑丈な金型構造
  • 運転間のダウンタイムを最小限に抑えるためのクイックチェンジ機能
  • 複数ステーションにわたる詰まりを防止する高度なスクラップ排出機構

プレス技術の比較：あなたの金型に最適なのはどれですか？

プレスタイプ	モーションコントロール	一般的な部品	金型摩耗に関する考慮事項
サーボプレス	完全にプログラマブルで、速度と停止時間（ドウェル）を可変制御可能	複雑な成形、多品種少量生産、高強度鋼、アルミニウム材への対応	最適化された動作により摩耗が低減されるが、潤滑状態やセンサー設定に敏感
高速機械プレス	固定サイクル、極めて高速	薄板、電磁鋼板、コネクタ	摩耗率が高いため、高度なコーティングと頻繁なメンテナンスを必要とする
タンデム／トランスファーライン	複数プレスの連携と同期化	大型で深絞りの自動車用パネル	頑丈なダイ（金型）が必要。アライメント、取り扱い性、および迅速な換模に重点

プレスの動作は設計変数である—一定速度を前提とする金型では品質の向上が不十分になる

材料の積層と表面仕上げ：技術選定が重要な理由

プレス技術の選択は、単に速度や柔軟性の問題にとどまらず、異なる材料に対する設計方法に直接影響します。現代の自動車や家電製品で一般的に使用される高強度鋼材やアルミニウム合金は、成形速度、潤滑、金型表面仕上げのきめ細かな制御を必要とします。サーボプレスでは、板厚の減少を最小限に抑え、スプリングバックを制御するために運動プロファイルをカスタマイズできます。一方、高速プレスでは、過酷な連続運転に対応するため、耐久性のあるコーティングと精密なアライメントが求められます。タンデムラインの場合、特に大規模で多段階の鋼板スタンピング工程においては、堅牢な構造と信頼性の高い素材搬送が重点となります。

最終的には、選択したプレスの能力にダイ設計を適合させることで、プログラム可能なサーボ式、超高速ダイスタンピング機、または連携したトランスファーライン whichever を問わず、品質、効率性、工具寿命の最適な組み合わせを得ることができます。次の金属プレス工程を計画する際には、各技術がダイだけでなく、生産戦略全体をどのように形作るかを検討してください。

次に、初期設計から継続的な生産まで、ツーリングのライフサイクル全体を整理し、ダイが最初の打ち抜きから品質と稼働率を確実に提供できるようにします。

ダイ製作ライフサイクルと工場内ワークフロー

設計から製作までのワークフローおよびチェックポイント

どうやって変圧器が 金型製造におけるゴールドスタンダードです プロジェクトが単純なスケッチから、プレス内で数千回のサイクルを走行する堅牢な金型へと進化する過程はどのようになっているでしょうか？その答えは、エンジニアリング、製造、品質保証のチームを統合する、体系的で段階的なワークフローにあります。では、ダイ製造業界における典型的なプロセスの流れを見ていきましょう。 標準金型 ダイ製造業界における

1. 要件およびDFMレビュー： このプロセスは、部品図面の詳細な検討と製造上の実現可能性の評価から始まります。設計者はエンジニアリングチームと密接に連携し、スタンピング加工に適した形状、公差、材料であることを確認します。ここが 金型とは何か という定義を超えて、部品の意図と工程能力との一致が重要になる場所です。
2. 詳細な金型設計： CADを使用して、パンチ、ダイブロック、ストリッパー、ガイドなどすべてを指定した包括的なモデルおよび図面セットを作成します。ドキュメントにはストリップレイアウト、工程リスト、品質上重要な特徴が含まれます。
3. CNC／CAMプログラミング： プログラマーは設計内容をCNCフライス盤、放電加工機、旋盤用のマシンコードに変換します。特に切断部や成形部では、精度や表面仕上げを最適化するためにツールパスを調整します。
4. 切削加工、放電加工、研磨： 金型製造業者は、各金型部品を製作する際に、精密な面精度と厳しい公差に重点を置きます。工具寿命と部品品質の両方において、重要なエッジや半径部の切削加工が不可欠です。
5. 熱処理およびコーティング： 特定の部品には、硬度と耐摩耗性を得るために熱処理が施され、その後、摩擦や seizing（焼き付き）を低減するためのコーティングが施されます。これは大量生産用金型の製造において特に重要です。
6. 組み立て: すべての金型部品が組み立てられ、適切なすきま調整のためにシャムがセットされ、ガイドの直線性も確認されます。トレーサビリティのため、組立記録が更新されます。
7. ベンチデバッグ： プレスへの設置前に、組み立てられた金型に対して適合性、機能性、安全性のベンチチェックが実施されます。
8. プレス試運転： 金型がプレスに取り付けられ、試し打ちが行われます。試運転担当オペレータと測定チームは初期成形品を測定し、欠陥や仕様からの逸脱がないかを確認します。
9. 部品の測定および修正： CMMやゲージを使用して、品質エンジニアが寸法の正確さを確認します。必要に応じて、金型を調整し再検証を行います。このプロセスは複数回繰り返されることがよくあります。
10. ランアットレートおよび引渡し： 金型が生産速度で一貫して良品を生産できるようになったら、予防保全（PM）計画とともに製造現場に引き渡されます。

この手順により、すべての 金型製造 製品が初回から正しく製造され、立ち上げ時の高コストな問題発生を最小限に抑えることができます。

試運転検証および寸法承認

試作段階に到達したと想像してください。ここでは、設計者、金型技師、試運転プレスオペレーター、品質エンジニアによる横断的なチームワークが不可欠です。目的は、金型が公差内での部品生産ができ、表面仕上げの目標を満たし、量産負荷に耐えうることを検証することです。切断領域については、滑らかでバリのないエッジと最小限のダイロール（die roll）が、良好に加工された金型の指標です。成形部については、均一な表面仕上げと安定した形状が重要です。公差クラスは部位によって異なる場合があり、深絞り成形部などに比べて切断エッジにはより厳しい管理が求められることが多いです。工場の標準規格やU-Need PMなどの参照資料が、これらの要件を定める際のガイドとなります。

受入パッケージ：必要アーティファクトと責任者

成果物	説明	オーナー
ストリップレイアウト	工程ごとのプロセスマップ	デザイナー
工程構成表	すべての工程および特徴のリスト	デザイナー
PPAP/ISIR	量産承認／初期サンプル報告書（必要に応じて）	品質エンジニア
測定報告書	三次元測定機またはゲージからの寸法データ	計量学
メンテナンススケジュール	定期点検の間隔と作業	金型製造業者／生産
セットアップシート	プレス設定、潤滑、センサーI/O	トライアウトオペレーター
予備品詳細リスト	重要な交換部品	金型製造業者

早期かつ頻繁に測定を行うこと—計測がトライアウトの迅速な収束を促進する。

予防保全および修理計画

金型を長年にわたり確実に稼働させ続けるものは何でしょうか？その答えは、部品の生産量、材料の種類、および観察された摩耗パターンに応じて調整された、能動的な保全戦略です。業界のベストプラクティスによれば：

• ルーチン点検： 摩耗、ひび割れ、または取り付けのずれを定期的に点検してください。特に切断面や成形面に注意が必要です。
• 研削および再調整： 切断刃や成形部の著しい摩耗が品質に影響を及ぼす前に、再研削を行うべきです。
• 潤滑: 金型材料および部品合金に適した潤滑剤を使用し、文書化されたスケジュールに従ってください。
• アライメントとキャリブレーション： 寸法精度を維持するため、シャム、ガイド、および圧力設定を点検・調整してください。
• 訓練 オペレーターやメンテナンス担当者が、金型の点検、潤滑、安全な取扱いについて訓練されていることを確認してください。

大量生産用の金型や研磨性の高い材料を使用する場合は、点検および研削の頻度を高めてください。センサーや金型使用回数のモニタリングによる予知保全を導入することで、予期せぬダウンタイムをさらに低減し、工具寿命を延ばすことができます。

このライフサイクルに従い、堅牢な設計から始め、確実なメンテナンスで締めることで、工具寿命と部品品質を最大化できます。次の章では、調達およびサプライヤー選定に焦点を移し、次のスタンピングプロジェクトにおいて適切なパートナーを予算内で選定・調達する方法をお伝えします。

金属プレス金型のための調達とコスト要因の実用的ガイド

金型のコストとリードタイムを決定する要因とは？

カスタム金属プレス金型の調達を開始すると、価格や納期が大きく異なることにすぐに気づくでしょう。なぜでしょうか？ それは、すべての金型プロジェクトが一意の要因によって形作られているためです。たとえば、一方は単純なブラケット、もう一方は複雑な自動車用パネルという2つの部品を想像してみてください。これらの部品に対応する金型のコストと納期は、大きく異なります。以下のものが主な要因です。

• 部品の複雑さ： 特徴が多い、公差が厳しい、形状が複雑であるほど、設計および機械加工に要する工数が増えます。
• 金型タイプ： プログレッシブダイ（プログレッシブダイ製造業者がよく使用）およびトランスファーダイは、シングルヒットまたはコンパウンドダイに比べてより多くの工程と設計時間を要します。
• 材料およびコーティング： 硬質または研磨性の材料は高品質な工具鋼および特殊コーティングを必要とし、コストが増加します。
• 公差および表面仕上げ： 高い精度または外観上の要求仕様は、仕上げおよび検証にさらに多くの時間を要します。
• センサー化および自動化： 品質管理のためのセンサーや自動化装置の追加は、初期費用およびメンテナンス費用の両方を引き上げます。
• 検証および文書化： 詳細な検査計画、PPAP／ISIR、または顧客監査により納期が延びます。
• 予備部品およびメンテナンス： 予備部品の計画や修理のしやすさを考慮することで初期投資が増加する可能性がありますが、稼働時間の向上により元が取れます。
• 予想工具寿命： 数百万サイクルを想定して設計されたダイスは堅牢な構造が必要であり、コストが高くなることが正当化される場合があります。

業界専門家の意見によると、プレス金型メーカーとの早期のDFM協業により、金型コストを10～40％削減でき、遅延を防ぐことができます。

サプライヤーと見積もりの比較方法

カスタム金属プレス金型プロジェクトにおいて適切なパートナーを選ぶには、最も低価格な見積もりを超えて、能力、認証、実績のあるサポートに注目することが重要です。以下は、主要な例を参考にしながらサプライヤーを比較できるテーブルです。

供給者	認証	DFM／シミュレーション対応	使用材料に関する経験	拡張性	代表的なプロジェクト
シャオイ金属技術	IATF 16949, ISO	包括的（DFM、シミュレーション、試作）	鋼、アルミニウム、高張力鋼、自動車用	試作から量産まで	カスタム自動車部品、高精度の板金プレス成形品
サプライヤーB	ISO 9001	基本的なDFMレビュー	鋼、アルミニウム	低〜中ボリューム	電子機器
サプライヤーC	ISO 14001	限定された	鋼材のみ	小量	ブラケット、ハードウェア部品

プレス金型メーカーを評価する際には、技術的能力だけでなく、コミュニケーション、透明性、アフターサポートも検討してください。現地訪問、参考顧客の確認、明確な文書資料により、後での予期せぬ問題を回避できます。最初の金型製作前に、幾何学的形状の簡素化、特徴の標準化、コスト削減を支援できるよう、DFMおよびシミュレーションリソースが充実したプレス金型メーカーを選ぶことが重要です。

• ストリップレイアウトおよび部品図面（2D／3D）
• 年間またはプロジェクトごとの生産量
• 材料仕様（種類、厚さ、表面処理）
• 品質上重要な特徴および公差
• 検査および検証計画
• プレスデータ（トン数、ベッドサイズ、自動化）
• 目標リリース日および納品の期待時期

金型コストを部品単価に按分する方法

複雑に聞こえますか？カスタム金属スタンピング金型の予算を立てる簡単な方法をご紹介します。金型投資の総額を、見込まれる生産量全体に割り戻すのです。それに加えて、予想されるメンテナンス費、予備部品費、および設計変更の可能性も考慮に入れてください。このアプローチにより、初期費用だけでなく、カスタム金属スタンピング金型の実質的な部品単価が明確になります。大量生産のプロジェクトでは、金型コストが各部品に与える影響は急速に小さくなりますが、少量生産や試作段階ではより大きな要素となります。ただし、品質と再現性の面で十分な価値があると言えます。

早期のDFM検討、明確な仕様、適切なサプライヤー選びによる能動的な計画立案こそ、最も低い見積もりを追求するよりも多くの価値をもたらします。

これらの調達戦略に従い、上記のチェックリストを利用することで、大量生産向けのプログレッシブダイメーカーが必要な場合でも、特殊用途向けのカスタム金属プレス金型が必要な場合でも、次のプロジェクトに最適なプレス金型製造業者を選定する準備が整います。次に、構想段階からRFQ（見積もり依頼）までを進める具体的なステップについて説明し、あなたの板金プレス加工プロジェクトを成功へと導きます。

スムーズな金属プレス金型プロジェクトのための具体的な次のステップ

構想からRFQまで：最初の5つの行動

アイデアから生産へ移行する際、細部の多さに圧倒されがちです。高額なミスを回避しながらプレス加工を進めるにはどうすればよいでしょうか？その答えは、明確で段階的なプロセスにあります。以下は、自信を持って次のプレス工程を開始するために役立つ実用的なチェックリストです。

1. DFMルールを設定し、要件を明確にする
   まず、関連するすべての部品図面、材料仕様、および機能要件を収集してください。設計がプレス成形工程のベストプラクティスに合致していることを確認するために、前述のDFMチェックリストを使用します。この基盤により、高コストな再作業を防ぎ、堅牢な設計の土台を築くことができます。 スタンピングプロセス .
2. ストリップレイアウトと工程ステーションの概要を作成
   部品をブランキング、パンチング、成形、切断といった一連の工程に分解します。これらの工程をストリップレイアウトまたは工程表にマッピングし、キャリアの強度、パイロット穴の位置、スクラップの排出経路を確実に検討してください。このテンプレートを標準化することで、今後のプロジェクトが迅速化され、 スタンピングとは何か 工程をより予測可能にします。
3. 成形シミュレーションを実施し、デジタルで検証
   金型製作の前に、バーチャルな成形シミュレーションを実施し、割れやしわ、スプリングバックを予測します。精度を高めるために、サプライヤー提供の材料データカードや実際のプレス機のデータを活用してください。このデジタルトライアウトにより、形状の最適化、物理的な試作回数の削減が可能となり、 プレス部品 最初から仕様を満たすことを保証できます。
4. プランの受入、メンテナンス、および文書化
   受入パッケージ、寸法報告書、予防保全スケジュールを作成してください。ストリップレイアウト、セットアップシート、検査計画など、すべてを文書化することで、チームが迅速にトラブルシューティングや生産規模の拡大に対応できるようにします。包括的な文書化は信頼性の高い生産体制の基盤です。 スタンピングプロセス .
5. 完全なRFQパッケージを作成し、戦略的に調達先を決定する
   上記のすべてをまとめて、部品図面、ストリップレイアウト、材料仕様、年間生産数量、品質要件などを含む包括的なRFQを作成してください。調達先の候補リストを作成する際には、実績のあるDFM専門知識、堅牢なシミュレーション支援、および拡張可能な生産能力を持つパートナーを検討してください。自動車業界または要求の厳しい用途では、特にIATF 16949認証、深いDFM分析、または多種多様な材料において高精度の実績があるかどうかを評価する価値があります。 シャオイ金属技術 —特にIATF 16949認証、詳細なDFM分析、または幅広い材料における高精度の実績が求められる場合。 プレス部品 常に、自社の特定のニーズに対してサプライヤーが適しているかを検証してください。

優れたダイスは明確な要件から始まり、綿密なメンテナンスで完結します。

設計、シミュレーション、および試作計画を早期に統合する

金型への加工前に、デジタル上で設計上の欠陥を発見できると想像してみてください。シミュレーションとDFM（製造性レビュー）を初期段階で統合することで、高コストな試作工程を削減し、予期せぬ問題を最小限に抑えることができます。工程表や受入パッケージなど、社内テンプレートの標準化を進めることで、すべての新規 スタンピングプロセス 立ち上げを迅速化できます。このアプローチは時間の節約だけでなく、プロトタイプ制作時でも大量生産へのスケールアップ時でも、チーム間の連携をより効果的に支援します。

確実にプロトタイプから量産へとスケールする

金属プレス成形とは、コンセプトから信頼性が高く繰り返し可能な部品へと至る旅程そのものではないでしょうか。確立されたワークフローに基づき、信頼できるパートナーと連携してこれらのステップを踏むことで、品質、予算、納期の目標を満たすプレス部品の実現が可能になります。単一のプロトタイプ製作であれ、数百万個の生産計画であれ、厳密なプロセスと明確なドキュメントが成功への道を切り開きます。

次のステップに進む準備はできていますか？まずDFMチェックリストを確認し、ストリップレイアウトを作成して、完全なRFQを用意して適格なサプライヤーに連絡してください。これらのベストプラクティスを活用すれば、金属プレス金型プロジェクトを毎回円滑かつ効率的に進めることができます。

金属プレス金型に関するよくある質問

1. 金属プレス加工における金型とは何ですか？

金属プレス加工における金型とは、プレス機で力を加えて板材を特定の部品に切断、成形、または形状づけるために使用される精密工具です。金型は寸法の再現性と一貫性を保証するために不可欠であり、各部品の要件に応じてカスタマイズされ、高精度・大量生産が可能になります。

2. プレス金型の主な種類にはどのようなものがあり、それぞれいつ使用すべきですか？

スタンピング金型の主なタイプには、単工程（ステージ）、複合、進行、トランスファ金型があります。単工程金型は、シンプルで生産数量が少ない部品に最適です。複合金型は、平板部品に対してブランキングとパンチングを1回の打撃で同時に行います。進行金型は大量生産かつ多段階加工が必要な部品に最適であり、トランスファ金型は複雑な形状、深絞り、または3D形状の部品に対応します。適切な金型の選定は、部品の複雑さ、生産数量、および材料によって異なります。

3. 金属プレス加工における一般的な問題は何ですか？また、それらをどのように防止できますか？

金属プレス加工における一般的な問題には、バリ、割れ、しわ、表面の歪みなどがあります。これらは、適切なDFMガイドラインに従うこと、正しいクリアランスを選択すること、適切な材料を使用すること、および金型製作開始前に欠陥を予測して回避するためにシミュレーションを取り入れることで最小限に抑えることができます。

4. 成形シミュレーションは金属プレス加工プロセスをどのように改善しますか？

成形シミュレーションにより、エンジニアは金型を製作する前に、金型設計およびスタンピング工程を仮想的にテストできます。板厚の減薄、スプリングバック、潜在的な欠陥を予測することで、部品形状の最適化、高額な試作回数の削減が可能になり、初回生産時から仕様を満たす部品の製造を確実にします。

5. 正確な見積もりを得るために、スタンピング金型のRFQには何を含めるべきですか？

包括的なRFQには、部品図面、ストリップレイアウト、年間またはプロジェクト生産量、材料仕様、品質上重要な特性、検査計画、プレス機データ、および目標納入日程を含める必要があります。詳細な情報を提供することで、サプライヤーは正確な価格と納期を提示でき、選定したスタンピング金型メーカーがあなたの技術的および品質的要求事項を満たすことを保証できます。
