カスタム金属プレス金型の理解

日常的に目にするもの——自動車のブラケット、電子機器のフレーム、家電部品——がどのように正確な形状と一貫した品質を得ているか考えたことはありますか？その答えは、多くの場合 オーダーメイドの金属スタンプ型マース にあります。これらの精密工具は現代の製造業の基盤であり、ロットごとに各部品が厳密な仕様に合致することを保証しています。しかし、プレス金型とは何でしょうか？どのように機能し、なぜその設計に注目する必要があるのでしょうか？

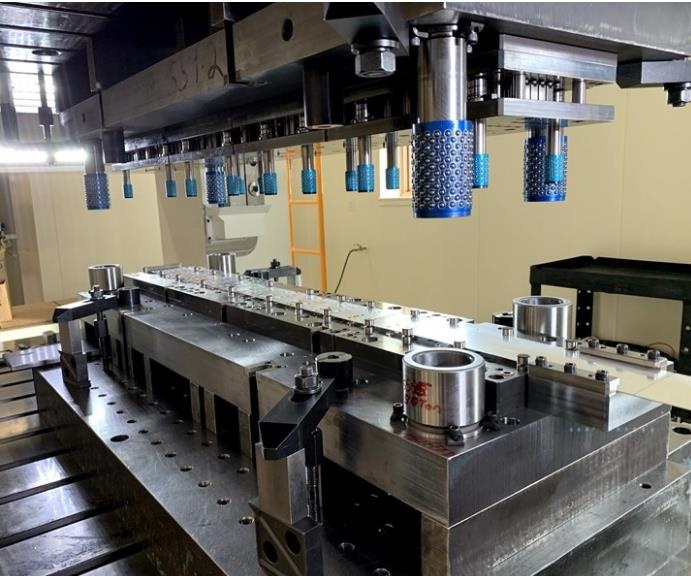

カスタム金属プレス金型とは何か

本質において 金属スタンピングダイ は、大型の油圧プレスからコンパクトな 卓上プレス まで、さまざまなプレス機で使用される特殊な治具セットであり、板金を切断、曲げ、絞り、成形して繰り返し同じ形状を作り出すために用いられます。汎用工具とは異なり、 カスタムダイスタンプ は、特定の部品形状と生産ニーズに合わせて設計されています。その結果、大量生産が可能になり、高精度な部品を低単価で、手作業の介在を最小限に抑えて製造できます。

金型で金属を成形および切断する方法

鋼板の平板がプレス機に投入される様子を想像してください。プレス機が作動すると、ダイ（金型）によって金属が一連の工程を通じて成形され、分離されていきます。典型的な工程は次の通りです：

• 片付け ：大きなシートから初期形状を切断する工程。
• ピアス ：正確な位置に穴やスロットをあける工程。
• 形作る ：切り出された金属を最終的な形状に曲げたり成形したりする工程。
• リーストライク ：精度や仕上げを高めるために、エッジや特徴部分を微調整する工程。

実装にあたっては、この工程をシンプルなSVG図で視覚化するとよいでしょう： ブランキング → ピアシング → フォーミング → リーストライク .

主要な構成部品と用語

理解するために ダイスとスタンプ 、それらの主な構成部品とその機能を知ることが役立ちます。以下に簡単なガイドを示します：

• ダイシューダイセット ：他のすべての部品を固定する基盤となるプレートです。
• パンチ ：金属を切断または成形するために金属に押し込まれる硬化された工具です。
• ダイインサート／ボタン ：パンチに対応する部品で、切断エッジまたは穴を提供します。
• ストリッパー : 各ストローク後にパンチから金属部品を取り外します。
• パイロット : 特徴の正確な位置決めのために材料を整列させます。
• ガイドピン／ブッシュ : 上型と下型の半分の間で完全なアライメントを確保します。
• スプリング（機械式またはニトロジェン） : 機構の復帰や材料の固定に必要な力を提供します。
• センサー : 品質と安全性のため、位置、圧力、または部品の排出を監視します。

カスタムダイが投資収益率（ROI）を発揮する場所

の真の利点は オーダーメイドの金属スタンプ型マース その精密性、スピード、コスト効率を兼ね備えた能力にあります。数千、あるいは数百万個の同一部品が必要なプロジェクトでは、優れた設計のダイによって次が実現します：

• 部品の品質が安定しており、下流工程での検査や手直しを削減できます
• 繰り返し可能な制御された作業により、廃棄率が低下します
• サイクルタイムが短縮され、特に自動化ラインや卓上プレスを用いたプロトタイプ製作において顕著です
• 生産規模が大きくなるほど、単価の削減が可能です

金型設計の精度は、どの下流工程の検査よりも部品品質に大きな影響を与えます

基本を理解する 押型金型 およびその構成要素について理解を深めることで、今後の金型タイプ、公差、サプライヤー選定に関する賢明な意思決定が可能になります。新製品向けに カスタムダイスタンプ を検討している場合でも、既存プロセスの最適化を目指す場合でも、これらの基本を習得することは、金属部品製造におけるトラブルの削減とコスト低減への第一歩です

用途に適した金属スタンピング金型の種類を選ぶ

新しいプレス成形金属プロジェクトに取り組む際、考えるべきことは「必要な形状は何か？」だけではなく、「どのダイ構造が品質、スピード、コストの最適なバランスを実現してくれるか？」という点です。この答えは、部品の形状、要求される公差、生産数量、予算によって異なります。カスタム金属プレス加工でよく使用される代表的なダイの種類と、ニーズに合った適切な選択方法について詳しく見ていきましょう。

プログレッシブダイとトランスファーダイ

金属のストリップ材が複数の工程ステーションを通過し、各ステーションで切断、曲げ、成形など異なる加工が行われ、最終的に完成品が排出される様子を想像してみてください。これが プログレッシブダイ これらの金型は、複数の特徴を一度の工程で成形する大量生産かつ高複雑度の製造において主力として使用されます。プログレッシブ金型は初期投資額が大きく、メンテナンスにも注意が必要ですが、生産数量が増えるほど部品単価が大幅に低下します。自動車用ブラケットや電子部品など、一貫性と効率が極めて重要となる用途に特に適しています。

反対に トランスファーダイ トランスファーゴル4は機械式システムを使用して、金型ステーション間で部品を独立して搬送します。この構成は、複数の成形工程と精密な取り扱いを必要とする大型または複雑な部品（家電製品のハウジングや構造部品など）の製造において優れた性能を発揮します。トランスファー金型は金型コストやセットアップ費用が高くなりますが、部品の複雑さが主な課題となる中～大量生産において、その汎用性の高さから賢明な選択となります。

コンパウンド金型および単工程金型

1つか2つの工程しか必要としない比較的簡単な平板部品の場合、 コンパウンドダイ または単一工程金型は、多くの場合最も効率的な解決策です。複合金型は1回のプレスストロークで切断とパンチングを同時に行えるため、基本的な形状、ワッシャー、またはシンプルなガスケットに最適です。プログレッシブ金型やトランスファーゴールドと比較して設計およびメンテナンスコストが低く抑えられますが、大量生産や非常に細かい部品には適していません。単一工程金型は、柔軟性と低コストが最も重要となるプロトタイプ作成や小ロット生産によく使用されます。

深絞りおよびエンボス加工用金型

カップ、外装部品、または深さのある部品を作成する必要があるでしょうか？ 深絞り金型 は、板金を割れたり過度に薄くなったりすることなく深い中空形状に成形するように設計されています。一方、 エンボス加工金型 ロゴ、テクスチャ、文字などの隆起または窪んだ形状を金属、プラスチック、その他の素材に圧着します。これらのダイは耐久性や生産量のニーズに応じて、マグネシウム、銅、真鍮、または鋼で作られます。大量生産や硬い金属の加工では、性能と寿命の面から鋼製のエンボスダイが主流です。

ダイの種類を一目で比較

ダイの種類	部品の複雑さ	達成可能な公差	エッジ品質	典型的な生産速度	金型コストのレベル	最適な使用用途
プログレッシブダイ	高い	しっかりと	素晴らしい	高い	高い	複雑で大量生産が必要な部品（例：コネクタ、ブラケット）
トランスファーダイ	高い	中程度～厳密	とてもいい	中程度から高い	高い	大型で複雑な部品（例：家電製品の外装、自動車パネル）
複合金型	低～中程度	しっかりと	良好	低めから中程度	低	シンプルで平らな部品（例：ワッシャー、円板）
単一工程金型	低	適度	良好	低	低	試作品、小ロット生産
深絞り金型	中程度から高程度	適度	良好	中	中	カップ、エンクロージャー、深い形状
エンボス加工金型	低～中程度	適度	テクスチャ付き／多様な表面	中	低めから中程度	盛り上がった／凹んだロゴ、テクスチャ、装飾的特徴

• 警告サイン：
• 成形後の過度なスプリングバックまたは製品の歪み
• 深絞りやホットスタンピング工程における破断または割れ
• 高速運転時のエッジのバリや不均一な仕上げ
• 複数の二次加工工程を必要とする複雑な形状
• 標準的なダイスタンプ加工能力を超える材質の厚さまたは硬度

実際に重要な意思決定基準

では、どのように選べばよいでしょうか？ 実用的なチェックリストを以下に示します。

• 部品の形状および複雑さ： 複雑な形状や多機能を持つ部品は、段階式またはトランスファーダイを必要とする場合が多いです。シンプルで平面的な部品は、コンパウンドダイまたは単一工程ダイで対応可能です。
• 生産量: 大量生産の場合は、段階式またはトランスファーダイへの投資が正当化されます。試作や小ロット生産には、単一工程ダイまたはコンパウンドダイの方がコスト効率が良いです。
• 必要な公差： 厳しい公差要件には、より高度なダイと慎重な工程管理が必要になる場合があります。
• 材料の種類および厚さ： 硬いまたは厚い材料の場合、頑丈な工具やホットスタンピングなどの特別な工程が必要になる可能性があります。
• 表面およびエッジの品質： 清潔な仕上げや細かい質感が必要な場合は、エンボス加工用ダイスや追加の仕上げ工程を検討してください。
• 予算および生産計画： 初期の金型コストは、想定される生産寿命内の製品数量および将来のスケーリング要件と釣り合わせる必要があります。

適切なダイス構造を選択するには、部品の要求仕様を各タイプのダイスの強みに合わせることが重要です。慣れているから、あるいは安価だからという理由だけで選ばないでください。

次に、量産への移行に際して高額な金型修正や廃材の発生を回避できるよう、製造しやすい部品設計の方法について説明します。

製造性に基づく設計

CAD上で完璧に見えても、製造後に寸法が合わなかったり機能しなかったりするプレス成形金属部品の経験はありませんか？ そこで重要になるのが、合理的な製造性設計（DFM）です。金型の発注前に確立されたルールを早期に適用することで、開発後期での変更や、ロットの廃棄、厄介な遅延を回避できます。次のプロジェクトを図面作成から出荷まで円滑に進めるため、カスタムシートメタル・スタンピングにおける必須のDFMガイドラインをご紹介します。

パンチとダイのクリアランスおよびバリ制御

専門的な用語に聞こえますか？ 実際は簡単です。パンチとダイ（ クリアランス ）の間の隙間は、切断品質、バリの発生、工具寿命に直接影響します。一般的な鋼材のスタンピング部品では、片側あたり素材厚さの5～10％を適切な初期設定のクリアランスとしています。硬い材質や厚板の場合、工具の摩耗を抑え、寿命を延ばすために、片側11～20％のクリアランスが必要になることが多いです。より狭いクリアランスはバリを小さくできますが、特に大量生産時やパンチエンボス加工を行う場合、パンチの摩耗を増加させる可能性があります。

• 軟鋼の場合は、各側面の板厚の10%をベースとして使用し、より硬い合金にはこれを調整してください。
• 厚みが大きい、または高強度のプレス加工用鋼材の場合、工具の損傷を防ぐためにクリアランスを広げてください。
• バリの高さを確認してください。もし過剰であれば、クリアランスまたはパンチの鋭さの調整が必要かどうかを確認してください。

曲げ半径および最小特徴寸法

カスタム板金プレス加工で曲げ部を設計する際、内側の曲げ半径は部品の健全性にとって重要です。延性金属の場合は、内側半径を少なくとも材料の板厚以上に保ってください。より硬い合金（T6アルミニウムなど）の場合は、割れを防ぐために板厚の3～4倍程度必要になる場合があります（ 五溝 ）。破断や変形を防ぐため、曲げ端に設ける小さな切り欠きである「ベンドルリーフ」の設置も忘れないでください。

• 最小内側曲げ半径：材料の板厚以上（延性の低い金属の場合はさらに大きく）。
• ベンドルリーフの幅：材料の板厚の0.5倍以上。
• 最小特徴寸法（穴、スロット）：きれいなパンチエンボッシングを行うには、直径が材料の板厚以上であること。
• エッジからの距離は材料の厚さの1〜2倍以上とし、穴間隔は変形や割れを防ぐために厚さの2倍以上にすることをお勧めします。

スプリングバックとフランジ管理

成形後に曲げた部品が「跳ね返る」現象に気づいたことはありますか？これはスプリングバックと呼ばれるもので、 オーダーメイドの金属スタンプ型マース における一般的な課題です。これは材料の弾性と部品の形状によって引き起こされます。これを制御するためには：

• 特に高強度のプレス金属では、予想されるスプリングバックを補正するためにわずかに過剰に曲げます。
• 複雑な形状では、リストライク工程またはドロービードを使用してより正確な制御を行います。
• 割れや予測不能なスプリングバックを最小限に抑えるために、粒状組織の方向を曲げ線に対して垂直に揃えます。
• 深い形状やフランジがある場合、工程の調整や二次成形工程の検討をおすすめします。

穴の位置、パイロット設計、および基準体系

細部の配慮が重要です。曲げ部やエッジに近すぎる穴は成形時に歪む可能性があります。以下の点に注意してください：

• 穴は曲げ部から少なくとも板厚の2.5倍に曲げ半径を加えた距離以上あけること。
• リーダーピン穴や主要な特徴を一貫した基準体系の周りにグループ化し、再現性を高めること。
• 基準構造は早期に確定すること。工程後半での基準変更は、金型の修正を必要とする場合が多い。

段取り間の公差累積を避けるため、基準戦略は早期に確定すること。

クイックリファレンス：プレス成形金属部品のDFMチェックリスト

• 切る: 材料と板厚に応じてパンチとダイのクリアランスを設定し、バリの高さを監視。長尺加工では鋭利な工具を使用すること。
• 成形： 材料の延性に基づいて曲げ半径を選定。鋭角の曲げ部には緩和部（リリーフ）を追加。スプリングバックはオーバーベンドまたは再圧着で対応。
• ピアシング： 穴径は材料の板厚以上にすること。穴やスロットはガイドラインに従って配置。正確な位置決めにはリーダーピン穴を使用すること。
• エンボス加工: エンボス深さは板厚の3倍以下に制限。パンチによるエンボス形状は試作で検証すること。

曲げ許容値およびK係数の基礎

ベンダロウアンスとKファクターは、展開寸法と成形品の形状との関係を理解するのに役立ちます。これらの値は材料や工具によって異なるため、常にサプライヤーに確認するか、プロトタイプ作成で検証してください。一般的なカスタム板金プレス加工では、Kファクターは0.3～0.5の範囲になることが予想されますが、最適な結果を得るには、実際に使用する条件でテストを行ってください。

設計ルール	一般的なガイドライン	備考
パンチとダイのクリアランス	板厚の片側あたり10～20％	硬い／厚い鋼板のプレス加工では増加
内曲げ半径	板厚以上（硬質合金の場合は3～4倍以上）	割れを防止し、成形性を向上
最小穴径	板厚以上	清浄なパンチエンボス加工を保証します
エンボス深さ	板厚の3倍以下	より深いエンボス加工は破断を引き起こす可能性があります

これらのDFMルールを3Dモデルおよび図面に適用することで、試作段階および量産段階における高コストの再加工や廃材リスクを大幅に低減できます。次に、工具鋼の選定、コーティング、ダイ構造の決定が、いかにダイの性能と部品品質をさらに向上させるかについて詳しく説明します。

信頼性の高いスタンピング性能のための工具鋼、コーティング、およびダイ構造の決定

金属スタンピング用の専用ダイに投資する際、ダイ鋼材、熱処理、表面仕上げの選択は、工具の性能を左右します。複雑に聞こえますか？ 材料の選定、コーティング、アライメントのベストプラクティスが、軟鋼、高強度鋼（AHSS）、アルミニウムのいずれをスタンピングする場合でも、いかに一貫した結果を得るのに役立つかを解説します。

ダイ鋼材およびインサートの選定

すべての鋼板プレス金型が同じ品質というわけではありません。選択する工具鋼の種類は、使用する部品材料と成形の厳しさに応じて適切に合わせる必要があります。一般的な切断および成形工程では、硬度と耐摩耗性に優れたD2やA2といった冷間作業用工具鋼が多く使用されます。しかし、より強靭で高強度な材料を扱う場合、従来の鋼材では十分な耐久性が得られないことがあります。特に高張力鋼（AHSS）のプレス加工や大量生産では顕著です。このような場合に有効なのが、粉末冶金（PM）工具鋼や超硬合金インサートなどの高度な素材です。PM工具鋼は、耐摩耗性と靭性の優れたバランスを兼ね備えており、突然の破損を防ぎ、より強度が高く複雑化する鋼板プレス部品の製造においても金型寿命を延ばすことができます。

金型鋼材／インサート	耐摩耗性	強度	コスト／複雑さ	典型的な用途
D2（冷間作業用）	高い	適度	低～中程度	一般的な切断・成形、低～中程度の強度の鋼材
成形工程（衝撃抵抗性が必要な場合）	適度	高い	低～中程度	成形工程（衝撃抵抗性が必要な場合）
PM工具鋼	高い	高い	高い	高張力鋼（AHSS）、高摩耗、大量生産、複雑な金型
カーバイドインサート	極端な	低	高い	薄板、高速、研磨性の高い材料
鋳鉄／鋼	低	適度	低	小ロットで重要度の低いダイス用刻印

アルミニウムのスタンピングダイスには、 seizing 抵抗性の優れた鋼材を選びましょう。一方、AHSS（高張力鋼板）では、高い荷重と摩耗に対応するため、靭性と耐摩耗性を重視してください（ AHSSに関する知見 ).

熱処理および表面硬度

適切な鋼材を選んだ後は、その性能を引き出すのが熱処理です。適切な焼入れおよび焼戻し処理により、耐摩耗性と靭性が向上しますが、バランスが重要です。硬度过ぎると割れや欠けの原因になり、柔らかすぎると摩耗が早くなります。高合金鋼（D種、M種、T種など）の場合、最適な靭性と寸法安定性を得るために、複数回の焼戻し処理やさらには深冷処理が必要になることがあります。推奨される硬度範囲については、必ずサプライヤーに確認するか、鋼材のデータシートを参照してください。

コーティングおよび潤滑戦略

優れた鋼製スタンプでも、適切な表面処理が施されていなければ性能を発揮できない場合があります。窒化チタン（TiN）、窒化チタンアルミニウム（TiAlN）、窒化クロム（CrN）などのコーティングは、PVD（物理蒸着法）などの手法で適用され、硬くて低摩擦の表面を作り出します。これにより、アルミニウムのプレス加工時の seizing（ガリング）が大幅に低減され、高強度鋼材による摩耗にも耐えることができます。亜鉛めっき材や被覆シートの場合、特定のコーティング（例えばイオン窒化処理）は他のものよりも優れた性能を発揮し、特に長尺生産において有効です。潤滑剤の使用により、摩擦と熱がさらに低減され、金型および部品の寿命が延びます。

コーティングタイプ	耐摩耗性	摩擦低減	最適な用途
ティン	高い	適度	一般鋼材、中程度の生産回数
TiAlN	高い	高い	超高張力鋼、高速・高摩耗作業
CrN	高い	高い	アルミニウム、亜鉛めっき材、被覆シート
イオン窒化処理	高い	高い	亜鉛めっき鋼、長寿命工具

再現性のための仕上げとアライメント

金型の寿命と部品の一貫性は、素材だけでなく、正確なセットアップとアライメントにもかかっています。わずかにずれた金型を想像してみてください。不均一な摩耗、早期の故障、そして一貫性のないスタンプ印刻が生じるでしょう。プレス作業を円滑に維持するため、以下のアライメントに関するベストプラクティスに従ってください。

• 金型セットの再現性のあるアライメントのために、ガイドピンと精密ブッシュを使用する
• 回転やずれを防ぐために重要な構成部品
• 取り付け前にすべての取付面が清潔で平らであることを確認する
• セットアップ時およびメンテナンス後に金型の平行度を確認する

金型の設計を部品の材質および生産量に合わせる—過剰な設計はコストを上げ、不足した設計は停止時間を増加させる

適切な工具鋼の選定、適正な熱処理の適用、およびコーティングやアライメントのベストプラクティスを実施することで、メンテナンス頻度を低減し、鋼板プレス金型およびアルミプレス金型の両方における一貫性を向上させることができます。次に、これらの設計上の意思決定が長期的なコスト、償却、およびメンテナンス計画にどのように影響するかについて見ていきます。これにより、プレスラインを長年にわたり効率的に稼働させることができるようになります。

カスタム金属プレス金型のための金型原価要因、償却、およびライフサイクル計画

新しいカスタム金属プレス金型を計画する際、初期投資は非常に大きく感じられるかもしれません。金型コストは本当に回収できるのでしょうか？価格を左右する要因は何でしょうか？また、金型がそのライフサイクル全体を通して価値を発揮することをどうやって確認すればよいでしょうか？ここでは、数千個から数百万個の生産を問わず、信頼性が高く費用対効果の高いプレス加工を実現するための経済的視点と実用的な計画手順について詳しく説明します。 カスタムスタンピング部品 .

カスタム金型の主な原価要因

なぜある金型は他の金型より高価なのか、考えたことはありますか？ 金属ダイセット 他のものよりも2倍のコストがかかるのはなぜでしょうか？通常、価格と性能の両方に影響を与えるいくつかの主要な要因に帰着します。

• ダイの複雑さ： ステーション数の増加、複雑な形状、厳しい公差は、製作時間と工数を増加させます。
• 工程数： ブランキング、パンチング、成形を1回の工程で組み合わせるプログレッシブダイは、初期費用が高くなりますが、長期的には人件費とサイクルタイムの節約になります。
• 材料の種類と厚さ： 成形が困難な金属や厚いゲージの材料では、より耐久性の高い工具鋼と頑丈な構造が必要です。
• コーティングおよび表面処理： TiNやCrNなどの特殊仕上げはダイの寿命を延ばしますが、初期コストが上乗せされます。
• センサーおよび自動化： 金型内センサー、クイックチェンジインサート、モジュール式機能は高いOEEをサポートしますが、複雑性も増します。
• 試作および検証： 調整やPPAP/FAI検証のための反復回数が多くなると、リードタイムと予算が延長される可能性があります。

いくつか カスタム金属プレス加工メーカー 特に大量生産や研磨性のある作業では、予想されるメンテナンス頻度やスペアインサートの必要量も考慮に入れてください。これらのニーズを事前に明確にすればするほど、総コスト見積もりの精度が高まります。

償却と損益分岐点の考え方

複雑に聞こえますか？ 実際には、金型費用を生産予定数量で割り戻すという単純な話です。 オーダーメイドの金属スタンプ 以下が実際の手順です：

• 製作費、試作費、初期スペア部品を含めた金型の総コストを估算してください。
• 金型の予想耐用年数における生産量を予測します。
• 部品の予想生産数量で金型費用を割ることで、部品当たりの償却コストを算出します。

大量生産を行う場合、サイクルタイムの短縮や歩留まりの向上により、金型費用の部品あたりコストは急速に低下し、数ヶ月以内に元が取れることもあります。一方、少量生産や複雑で多機能な部品では償却期間が長くなる可能性がありますが、手作業や二次加工と比較して労務費や再加工の削減というメリットは依然として得られます。

生産ボリューム段階	償却戦略	典型的な回収期間
試作・小ロット（10,000個未満）	金型費用をプロジェクト予算に組み込む	長期（設計検証による正当化が可能）
中ロット（10,000～100,000個）	推定生産量にわたり償却し、単価を適宜調整	6～18か月（複雑さによって異なります）
大量生産（10万個以上）	金型費用は、単価の削減により、数か月以内に相殺されることが多いです	短期間（多くの場合1年未満）

このアプローチにより、旋盤加工や板金加工などの他の製法と比較して、カスタム金属スタンピング金型の実質コストを比較できるため、お客様の用途に最適な選択を情報に基づいて決定できます。

リードタイムの計画とリスクバッファ

リードタイムとは金型製作だけではなく、設計から生産に至るまでの各段階すべてを含みます。以下は一般的なスケジュール例です： カスタム金属ダイスタンプ プロジェクトにおける具体的な戦略を示します：

• 試験結果 後の手戻しを最小限に抑えるため、部品設計を製造性のルールに合わせてください。
• 金型の設計および製作： CADモデリング、シミュレーション、および実際の金型製作。
• 試運転および調整： 量産前のプレス試し打ちを行い、形状、平面度、適合性を検証。
• PPAP/FAI承認： 量産開始に向けた正式な検証および承認。

材料の遅延、設計の微調整、追加の試運転サイクルなど、予期しない問題に備えて、常にスケジュールに余裕を持たせてください。経験豊富なサプライヤーは、能力の余力を確保したり、出荷を分割したりすることでリスク管理を行っています。

メンテナンス、予備部品、再生処理

新しいダイを導入したにもかかわらず、計画外の修理によりコストが急増する状況を想像してみてください。そのため、ライフサイクル計画が極めて重要です。ストローク数または生産部品数に基づいた定期的な予防保全により、 金属ダイセット ダイを最良の状態に保ち、生産停止を最小限に抑えることができます。摩耗部分には着脱可能なインサートを使用し、予備部品を常備しておくことで、ダイをプレスから取り外すことなく部品交換が可能となり、効率的で柔軟な運用が維持できます。

• バリ高さや穴のズレを毎週記録し、早期の摩耗兆候を把握してください。
• 故障前にスプリングやセンサーを交換して、ダウンタイムを回避してください。
• すべての修理を記録し、実際のデータに基づいて予防保全計画を更新してください。

設備総合効率（OEE）を守るために、初日からメンテナンス計画の予算を立ててください。

賢明な初期設計、明確なコストモデル、そして厳格なメンテナンスを組み合わせることで、独自の金属プレス金型の投資利益率（ROI）を最大化し、プレスラインを最適な状態で稼働させることができます。次に、長期的に投資を守るための堅牢な品質管理および検査計画の構築方法について見ていきます。

カスタム金属プレス加工における公差設定、検査、品質管理のチェックポイント

生産しているとき、 カスタム金属プレス部品 すべての部品が基準を満たしていることをどうやって確認しますか？無限の手直しや高額な不良流出を避けるには、現実に即した堅牢な公差管理と検査体制にあります。 カスタムメタルスタンピング では、エンジニアリングの意図と実際の工程能力を一致させるために必要なチェックポイントや戦略について見ていきましょう。これにより、常に大規模な品質の高い製品を提供できるようになります。

工程別に見た工程可能な公差

難しく聞こえますか？ 実際には、期待値を実際の スタンピング金型 および工程が確実に達成可能な範囲に合わせることです。金属プレス加工における公差は、金型の種類、成形ステーションの数、材料の厚さ、部品の形状によって決まります。たとえば、レーザー切断では非常に厳しい公差（通常+/-0.1mm～+/-0.3mm）を達成でき、高精度機器を使えばさらに厳しい公差も可能です。一方で、複雑な曲げ加工や深絞り成形では、材料の弾性復元（スプリングバック）や工具の摩耗があるため、緩めの公差を設定する必要があります。

特徴	一般的な能力	備考
穴（パンチ加工）	高い	平坦でシンプルな部品で最も高い精度を実現
曲げ（成形）	中	材料、曲げ半径、金型セットアップに依存
エンボス（盛り上がり／凹み）	中	素材やパンチの摩耗により、深さやディテールが異なる場合があります
複雑な絞り加工	低めから中程度	伸ばし、薄め、またはスプリングバックのため、変動が大きくなります

公差を設定する際は、選択した工程および金型の現実的な能力を反映したGD&T（幾何公差）を使用してください。厳しすぎる公差はコストと歩留まりに悪影響を与え、緩い公差は機能性や適合性にリスクをもたらす可能性があります。常にサプライヤーまたは金型メーカーと早期に連携し、期待値を一致させてください。

初品検査（FAI）の基本

問題が拡大する前に発見できると想像してみてください。これが初品検査（FAI）の価値です。FAIとは、量産投入前に、あなたの カスタムメタルスタンピング セットアップが図面および仕様書に真正に合致する部品を生産しているかを確認する体系的なプロセスです。

FAIのステップ	説明
設計レビュー	図面、公差、仕様を確認する
工具および機械のセットアップ	実際の金型、機械、材料を設定する
初品製作	量産セットアップを使用して最初の部品を加工する
寸法検査	重要寸法の測定（CMM、マイクロメータ）
表面仕上げの確認	コーティング、エッジ、表面品質の検査
材料の検証	認証、硬度、化学成分の確認
ドキュメント	すべての結果を含めた完全なFAIレポートを作成する
買い手レビュー	量産開始前に顧客の承認を得る

• カスタムスタンプ金属部品のFAIチェックリスト：
• すべての検査項目を示したバルーン付き図面
• 材質証明書（MTRまたは同等品）
• 寸法測定報告書（CMM、ゲージ、または光学式測定装置）
• 工程能力データ（必要に応じて）
• 表面および外観品質に関する文書

量産前にFAIを完了することで、不一致や欠陥を早期に発見でき、時間、材料、労力を節約できます。これは、自動車、航空宇宙、医療などの業界において特に重要であり、これらの分野ではコンプライアンスとトレーサビリティが必須です。

品質上重要な特性とゲージ管理

すべての寸法が同等に重要なわけではありません。特に カスタム金属プレス部品 品質にとって重要な（CTQ）特性に検査と管理の重点を置くこと－組立、機能、安全性に影響を与えるもの。一般的なCTQには、穴の位置、成形タブ、エンボスの深さ、平面度などがある。これらの特性は工場現場で機能ゲージや専用治具を使用して迅速に確認し、複雑な形状にはCMMまたは光学測定で補完すること。

• 図面に明確な注記を付けてCTQ特性を定義する
• ゲージ方法（合格／不合格、属性値、または変量値）を指定する
• トラブルを回避するため、サプライヤーと測定方法を合わせる

誤判定を防ぐために、ゲージングを念頭に置いて基準体系を定義する

継続的な監視および対応計画

初品検査はあくまで始まりです。品質を一貫して維持するためには、継続的な統計的工程管理（SPC）および工程能力（CPK）の調査を実施してください。デジタル測定機器、光学式ビジョンシステム、または機能ゲージを用いて、所定の間隔で重要な寸法や特性を追跡します。傾向からずれや公差外の状態が示された場合は、迅速に対応してください：原因を調査し、金型を調整し、必要に応じてメンテナンス計画を更新します。

• 高リスクまたは大量生産される特徴に対してSPC管理図を設定してください
• CPKデータを記録・レビューし、工程の安定性を確認してください
• 是正措置を文書化し、チームと学び得た教訓を共有してください

これらのチェックポイントに従うことで、顧客の期待を満たすだけでなく、自社の継続的改善を支援する品質保証体制を構築できます カスタムメタルスタンピング 操作。次のプロジェクトを確実に成功させる準備はできていますか？次のセクションでは、トップサプライヤーから迅速かつ正確な見積もりを取得できるRFQおよびデータパッケージの作成方法について説明します。やり取りの繰り返しを防ぎましょう。

正確な金属プレス金型見積もりにサプライヤーが求めるもの

RFQを送信した後、全く異なる複数の見積もりを受け取った経験はありませんか？あるいはさらに悪いことに、無限のフォローアップ質問が届くことはありませんか？あなたが調達しようとしているのが カスタム金属プレス金型 またはフル metal stamping die sets の場合、データパッケージの質が見積もりプロセスの成否を左右します。最初に必要な情報をすべて提供することで、何日もかかる行き来を省略できると想像してみてください。以下に、 カスタム部品プレス加工 向けに明確で完全なRFQパッケージを作成する方法と、コスト、納期、品質にとってそれがなぜ重要であるかを説明します。

RFQに含めるべき内容

複雑に聞こえますか？ 実際には明確なコミュニケーションの問題です。サプライヤーは、あなたのドキュメントに基づいて技術的実現可能性、原価構造、適切な スタンピング金型セット プロジェクト向けです。以下は、必要な項目をすべて網羅するための実用的なチェックリストです：

• 完全な寸法図面（GD&T付きの2D/3D、リビジョン管理あり） (2D/3D with GD&T, revision control)
• CADファイル サプライヤーが受け入れ可能な形式（例：SolidWorks、Parasolid、AutoCAD DWG/DXF/STP、PDF）
• 材料仕様 （材質、板厚、および必要な認証）
• 表面処理およびエッジ品質の要件
• 熱処理または特別な加工の必要性 (適用される場合)
• 品質上重要となる特徴（CTQ） 明確にマークされている
• 予想年間使用量（EAU）、ロットサイズ、および生産立ち上げスケジュール
• 目標納期および必要なリードタイム
• 特別な包装、ラベリング、またはトレーサビリティ要件
• 検査および受入基準 （特定の測定方法がある場合は含む）
• 連絡先情報 およびプロジェクトの背景

図面およびCADのベストプラクティス

成功したRFQには2Dおよび3Dファイルの両方が含まれていることに気づくでしょう。その理由は？GD&T付きの2D図面は公差や重要品質特性（CTQ）を明確に示し、一方で3Dモデルはサプライヤーが特徴、ドラフト角、および組立適合を視覚化するのに役立ちます。常にサプライヤーが対応しているファイル形式を指定してください。多くの場合、SolidWorks、Parasolid、AutoCADに対応していますが、変換による遅延を避けるために、彼らの希望を確認してください。特に カスタムスタンピングプレスの場合 プロジェクトにおいて、明確な文書化により、初回から正しいツーリングが設計されることが保証されます。

重要特性および仕上げの定義

外観は問題ないのに組立で失敗する部品を想像してみてください。その原因は、見落とされたCTQ（重要品質特性）やあいまいな仕上げ仕様であることが多いです。図面では、CTQとなる特徴（穴の位置、エンボスの深さ、平面度など）を明示し、それらの測定方法も指定してください。表面仕上げに関しては明確に記載してください。ブラシ仕上げですか、鏡面仕上げですか、それとも未加工のエッジですか？もし カスタム金属プレス金型 特定の外観的または機能的な仕上げが要求される場合は、検査時に予期せぬ問題が生じないよう明確に注記してください。

ロットサイズ、生産立ち上げ計画、および物流

サプライヤーが適切な スタンピング金型セット を選択し、コストを最適化するためには、生産量の見通しを知る必要があります。目標年間生産台数（EAU）、ロットサイズ、および生産立ち上げ計画を含めてください。需要の変動が予想される場合は、予測値またはスケジュールを提示してください。これにより、サプライヤーは生産能力の計画を立てることができ、必要に応じてモジュール式または迅速切替可能なツーリングを提案できます。

見積もり遅延のよくある原因

• 図面の欠落または不完全（特に公差の記載がない、または特徴が不明確）
• 材質グレードまたは板厚の未指定
• 表面処理要件のあいまいな記述または省略
• 必要ロットサイズや納期スケジュールの明記がない
• 受入基準または検査基準が不明確
• 特別な包装またはラベル要件の省略
• 連絡先情報やプロジェクト背景の記載不足

重要品質特性（CTQ）を明確に示し、測定方法について事前に合意する。

RFQデータパッケージ：クイックリファレンステーブル

RFQ要素	なぜ 重要 な の か	最善の実践
図面およびCADファイル	幾何形状、公差、および設計意図を定義	GD&T付き2D図面およびサプライヤーが推奨する形式の3Dモデルを提供
材料および仕上げ仕様	工具選定およびコストに影響	材質、板厚、仕上げ、および認証を明記
生産数量および納期	金型設計およびスケジューリングを決定	年間生産台数（EAU）、ロットサイズ、増産計画、目標日程を記載
重要品質特性（CTQ）および検査項目	品質を確保し、紛争を削減します	CTQのマーク付け、測定方法の定義、および参照基準の明示
包装・物流	部品を保護し、サプライチェーンを効率化します	特別な包装、ラベリング、出荷要件の詳細を記載

包括的なRFQパッケージを作成することで、サプライヤーが正確でタイムリーな見積もりを提出できるようになります。また、これにより カスタム部品プレス加工 プロジェクトは円滑な立ち上げが可能になります。次に、サプライヤーの能力と認証を評価する方法について説明します。これにより、カスタム金属プレス金型において品質と信頼性の両方を提供できるパートナーを選定できます。

サプライヤー選定チェックリストとカスタム金属プレス金型の信頼できるパートナー

カスタム金属スタンピング金型を調達する際、信頼できるサプライヤーと、納期遅延や品質問題を引き起こす可能性のあるサプライヤーをどのように見分ければよいでしょうか？高ボリュームの自動車プロジェクト向けや短納期のカスタムアルミプレス加工向けに、カスタム金属プレス加工業者を探している状況を想像してみてください。ここで最も重要なのは価格だけではなく、精度、一貫性、およびスケーラビリティを確実に提供できる実績です。以下は、大規模な金属プレス加工プログラムを立ち上げから最終出荷まで円滑に進めるためのサプライヤー評価方法です。

複雑な金型に不可欠な能力

複雑そうに聞こえますか？実際にはそうではありません。優れたサプライヤーは、技術的知識に加えて包括的なサービスを提供します。次の主要な能力を確認しましょう。

• 包括的なDFM（製造性設計）分析 —金型製作を始める前に、部品のコスト削減と製造の容易さを最適化するために支援するもの。
• 迅速なプロトタイピングおよび小ロット生産能力 —大規模生産に移行する前に、316Lのカスタム金属プレス加工やカスタムアルミニウムプレス加工を含む設計および材料を検証できるようにします。
• 材料の多様性 —高強度鋼、ステンレス（316Lを含む）、アルミニウム、特殊合金などの素材に対応可能な能力。
• 現代のプレス技術 —大型金属プレス加工および複雑な部品形状向けのプログレッシブ、トランスファーダイ、深絞りダイを含みます。
• 金型内センシングおよび自動化 —工程監視、品質保証、および高いOEEを実現するために。
• 精密測定ラボ —すべてのロットにおける公差および表面仕上げを確認するために。
• 拡張性のある生産 —試作から数百万点以上の量産まで。

主要サプライヤーの比較：概要での能力

供給者	DFMおよび試作	認証	材料	容量範囲	ターンアラウンド
シャオイ金属技術	包括的なDFM、迅速なプロトタイピング	IATF 16949（自動車）、ISO 9001	鋼（316Lを含む）、アルミニウム、高強度合金	プロトタイプから大量生産（自動スケーリング）	迅速なプロトタイピング、柔軟な量産
Yijin Hardware	DFM、反復シミュレーション、迅速なプロトタイプ	IATF 16949、ISO 9001	AHSS、アルミニウム、銅、真鍮、316L	マイクロから大量生産（15万個以上／日）	高速、大規模生産
マグナ・インターナショナル	DFM、社内設計、プロトタイピング	ISO 9001、IATF 16949	鋼材、アルミニウム、特殊合金	数千から数百万（オートフォーカス）	自動化された大量生産
Acro Metal Stamping	プロトタイプから量産まで、社内金型部門あり	ISO 9001	鋼、真鍮、銅、アルミニウム	短期～中期生産（2,000～50,000以上）	迅速なプロトタイプ、中規模生産
KDM Steel	迅速なプロトタイピング、DFMサポート	自動車用スタンピング認証	鋼、アルミニウム、ステンレス、316L	試作から中量生産まで	迅速な試作、柔軟な納品

IATF 16949認証および316Lのカスタム金属プレス加工に対応できる能力がトップクラスのサプライヤーに共通して見られることに注目してください。これらの資格は自動車部品や安全関連部品にとって不可欠です。 シャオイ金属技術 迅速なプロトタイピング、柔軟なスケーリング、包括的なDFMサポートにより際立っており、自動車用および一般的な工業用途の両方において優れた選択肢となっています。

サプライヤー評価チェックリスト

• サプライヤーはDFMのアドバイスや反復的な設計フィードバックを提供していますか？
• 316Lのカスタム金属プレス加工やカスタムアルミプレス加工の試作も迅速に提供可能ですか？
• IATF 16949（自動車向け）またはISO 9001の認証を取得していますか？
• 必要なすべての材料と部品サイズの範囲をサポートしていますか？
• 大規模金属プレス加工における納期遵守と品質の実績はどうですか？
• 需要の増加に応じて生産をスケールアップできるでしょうか？
• 金型内センシング、自動化、高度な検査機能を備えていますか？
• リードタイム、コスト、サポートに関してどの程度透明性がありますか？

DFM（設計による製造性向上）の実績、認証取得状況、および生産規模の拡張性を持つサプライヤーを選ぶことは、リスクを低減し、カスタム金属プレス金型が設計通りの性能を発揮することを確実にする最も迅速な方法です。

これらの基準に注力することで、初期のプロトタイピングから大量生産の316Lカスタム金属プレス加工まで、予期せぬ問題や高コストな遅延なく支えてくれるサプライヤーとのパートナーシップを築くことができます。次に、こうしたサプライヤー選定を円滑な導入ロードマップに結びつける方法について詳しく説明します。これにより、金型プロジェクトが概念段階から安定した量産へとシームレスに移行することを確実にします。

導入ロードマップ

設計から量産へ移行する段階で、予期せぬ問題や遅延なく、カスタム金属スタンピング金型が完璧で再現性のある部品を確実に生産するにはどうすればよいでしょうか？すべての関係者が連携し、リスクを最小限に抑え、プロジェクトを順調に進めるための明確なステップバイステップのロードマップを想像してみてください。ここでは、スタンピング金型および金型打ち抜き部品の分野で実績のある手法を用いて、設計意図と安定的かつ効率的な生産をつなぐ方法を紹介します。

スタンピング金型の成功のための段階別計画

1. コンセプトとDFMの整合
   まず、自社のエンジニアとスタンピング金型製造業者とともにCADモデルおよび図面をレビューします。すべての特徴が製造可能であり、DFM（製造性設計）のルールが適用されていることを確認してください。この段階で材料、公差、品質上重要な特徴について合意を図ります。早い段階での協働により、高価な手直しを防ぎ、金型打ち抜き工程の堅固な基盤を築くことができます。
2. 金型の設計、製作、および試運転
   コンセプトが確定次第、詳細な金型設計に移行します。鋼材の切削前に、成形、切断、材料の流れをシミュレーションツールで検証してください。設計承認後、金型を製造し、プレス機に設置して初期試作を行います。この段階で、部品の形状、エッジ品質、再現性を確認します。この時期に行う調整は、量産開始後の変更よりもはるかにコストがかかりません。
3. 初品検査（FAI）および能力検証
   量産想定の材料と設定を使用して正式な初品検査（FAI）を実施します。図面および公差に基づきすべての重要特性を検査し、顧客承認を得るために結果を文書化します。また、このタイミングで工程能力（SPCまたはCPK調査など）を検証し、スタンピング金型が仕様内で一貫して生産可能であることを確認します。
4. 量産立ち上げ安定化および継続的改善
   FAI承認後、制御された量産立ち上げを開始します。重要な寸法や不良率を密に監視し、継続的なSPCを活用してずれや摩耗を早期に検出します。定期的に跨部門レビューを行い、学習した教訓の収集、メンテナンス計画の更新、今後のプロジェクト向けの基準体系やゲージの改善を実施します。継続的なフィードバックにより、スタンピング金型機械が大規模生産において品質と効率を達成できるよう保証します。

ハードツーリング前に設計変更を凍結し、連鎖的遅延を回避してください。

スムーズな立ち上げと信頼性の高い生産の鍵

• 設計、生産、品質チーム間のオープンなコミュニケーションを各段階で促進してください。
• 今後のダイスタンピングプロジェクトに備え、すべての変更点と学習内容を文書化してください。
• 同様の部品間で基準体系とゲージを標準化し、検査プロセスを合理化して混乱を減らしてください。
• 実際の運転データに基づいて定期メンテナンスと予防点検をスケジュールし、金型寿命を最大化してください。

このロードマップに従うことで、優れた設計と安定した大量生産の間にあるギャップを埋めることができます。体系的な段階と明確な成功基準を用いることで、カスタム金属スタンピング金型は信頼性が高く、費用対効果に優れた結果をもたらし、すべての製品投入目標を達成するとともに、今後何年にもわたりスタンピング金型装置を円滑に稼働させることを支援します。

カスタム金属スタンピング金型に関するよくある質問

1. カスタム金属スタンピング金型とは何ですか、またどのように使用されますか？

カスタム金属スタンピング金型とは、板材を特定の形状に切断、成形、または曲げ加工するための精密工具です。大規模な自動化ラインから卓上プレスまで、さまざまなプレス機で使用され、これらの金型により、人的作業や単価を削減しつつ、一貫して高品質な金属部品を大量生産することが可能になります。

2. 自分のプロジェクトに適したスタンピング金型の種類を選ぶにはどうすればよいですか？

適切な金型の選定は、部品の複雑さ、必要な公差、生産量、および予算によって異なります。プログレッシブ金型は大量生産かつ複雑な部品に適していますが、トランスファーやコンパウンド、単工程金型はそれぞれ異なるニーズに対応します。材料の板厚、切断面の品質、エンボス加工や深絞り成形などの追加機能が必要かどうかといった要素も検討する必要があります。

3. カスタム金属プレス金型のRFQには何を含めるべきですか？

包括的なRFQには、GD&T付きの完全な寸法記入済み2D／3D図面、対応フォーマットのCADファイル、材料仕様、品質上重要な特徴、表面処理要件、ロットサイズ、段階的生産計画、および検査基準を含めるべきです。明確なドキュメントにより、サプライヤーは正確でタイムリーな見積もりを提供でき、お客様の要件が満たされるようになります。

4. カスタム金属プレス部品の品質と一貫性を確保するにはどうすればよいですか？

プロセス能力のある公差の適用、包括的な初品検査の実施、品質上重要な特性の定義が重要です。SPCによる継続的なモニタリングを行い、基準体系を測定方法と一致させることで、各部品が仕様を満たし、欠陥や手直しのリスクを低減できます。

5. カスタム金属プレス金型のコストを左右する要因は何ですか？

金型の複雑さ、工程数、材料の種類、表面処理、センサー、および試運転サイクルのすべてがコストに影響します。予想される生産量に応じた償却計画を立て、メンテナンス費用を見積もることで、所有総コストを最小限に抑え、投資収益率を最大化できます。
