基礎から金型製造を理解する

自動車のドアから電子機器の外装まで、日常の製品がどのようにして高い精度で作られているか考えたことはありますか？その答えは、ほぼすべての産業を支える影の技術である「金型製造」にあります。この技術は、私たちが頼りにしている部品を成形、切断、加工することで製品を生み出します。しかし、コストやプロセスを最適化するには、まずこの分野における意思決定を支える基本的な概念や用語を正しく理解することが不可欠です。

製造業における金型とは何か？

製造業における金型とは、特定の形状に材料を切断、成形、または加工するためにプレス機で使用される精密な工具であり、通常は高硬度鋼で作られています。クッキー・カッターのようなものだと考えてください。ただし、金属、プラスチック、複合材料用に設計され、数千乃至数百万回の使用に耐えられるように構築されています。では、 金型はどのような用途に使われるのか？ 実際には、ダイスはシンプルなオフィス用品から複雑な自動車部品に至るまであらゆるものを作り出すために使用され、各部品が厳密な基準に従って製造されることを保証します。

スタンピング・ダイ、成形ダイ、プログレッシブ・ダイといった用語を耳にするでしょう。それぞれの違いは以下の通りです。

• プレス金型 プレス機で板材の部品を切断または成形するもので、大量生産でよく使用されます。
• 成形ダイ 材料を削除せずに曲げたり、伸ばしたり、引き抜いたりして変形させます。
• プログレッシブダイ 材料がダイを通って進むごとに、各プレスストロークで異なる工程を複数回連続して行います。

金型と工具の基礎知識

理解するために 金型とは何か 「工具」とは、部品を成形、保持、または組み立てるために使用されるものを広く指すカテゴリであり、「金型」は主に材料の形状を変える（通常は切断や成形によって）ことに特化した工具だと考えてください。工具・金型の技術は、繰り返し性、スピード、精度が不可欠な大量生産製造の根幹を成しています。

したがって、 金型とは何か ? ダイとは、製品の最終的な形状を決定するための設計された部品であり、しばしばプレス機や他の機械と連携して動作します。 ダイ製造とは これらの精密工具を設計、切削加工および組立する専門的なプロセスを指し、多くの場合、1/1000インチという非常に狭い公差が要求されます。

• 片付け ：シート状の材料から平面形状を切断すること。
• 曲げること ：材料を直線軸に沿って変形させること。
• 図面 ：材料をダイ内に引き込んで、複雑で深い形状を作成すること。
• コインング ：細かいディテールを押しつけるために高圧を加えること。
• クリアランス ：パンチとダイの間の隙間。きれいな切断と工具寿命にとって極めて重要です。
• ダイセット ：ダイとパンチを保持し、正確な位置合わせを保証するアセンブリ。
• パンチ ダイに材料を押し込んで成形または切断するための雄型部品。
• ストリッパー 成形または切断後に、パンチから被加工物を取り外す。
• キャリア 被加工物またはストリップを複数の工程ステーションにわたって支持し、送進する。
• 駅 プログレッシブ金型またはトランスファ金型内で、特定の加工が行われる位置。

金型製造が製品ライフサイクルにおいて果たす役割

金型製造は設計エンジニアリングと量産の中間に位置づけられます。このプロセスはCADモデルや設計要件から始まり、材料選定、機械加工、組立、そして厳密な品質検査を経て進みます。金型は単なる切断や成形のための工具ではなく、スケーラブルで繰り返し可能な生産を可能にするものであり、自動車、包装、民生用電子機器などの業界では、金型の品質が下流の組立工程、製品品質、および所有コスト全体に直接影響を与えます。

金型の性能は、工作精度と同様に、設計条件や工程順序によって大きく左右されます。

この記事では、明確な定義、ダイの種類を選定するための意思決定マトリックス、材料および熱処理のトレードオフ、CADからトライアウトまでのステップバイステップのワークフロー、実用的で（架空ではない）定量的な検討事項、検査および品質保証の方法、そしてトラブルシューティングのフレームワークについて学びます。また、途中で紹介するテンプレートやチェックリストは、そのまま貴社のプロセスに直接取り入れてご利用いただけます。

体系的な金型製造とは単に工具を作ることではなく、歩留まりの向上、プレス機のダウンタイム削減、所有コストの低減の基盤を築くことなのです。

明確なマトリックスで適切な金型タイプを選択

新しい部品の製造を任されたとき、どの金型タイプを選ぶべきか迷うことはよくあります。プログレッシブダイにするべきか、トランスファーダイにするべきか、あるいはまったく別のものにするべきか。この選択は、生産速度からコスト、品質、さらには将来のメンテナンスまで、あらゆる面に影響を与えます。それでは主な ダイの種類が用いられます そしてそれらを特定の用途にどのように適合させるか—これにより、高価なミスを回避し、ダイ製造への投資から最大限の成果を得ることができます。

部品に適したダイの種類を選ぶこと

stamped metal bracket の図面を手にしていると想像してみてください。大量生産が必要ですか？厳しい公差が必要ですか？それとも将来の変更に柔軟性を持たせる必要がありますか？これらの答えが、最も効果的なダイ構造への道筋を示してくれます。以下に、一般的なダイの種類とその最適な使用例を比較して紹介します。

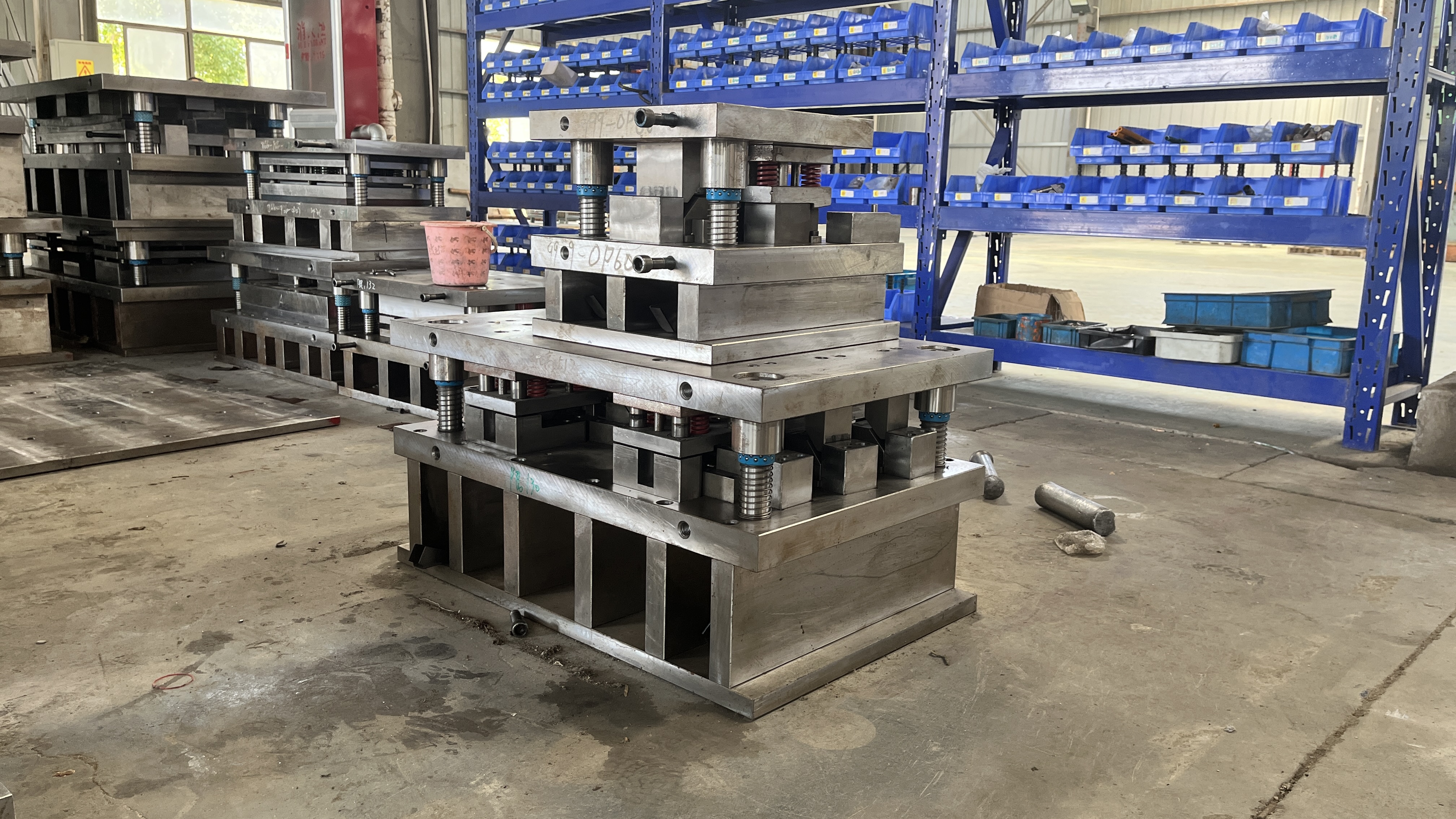

プログレッシブ・トランスファ・コンパウンドの違い

最も一般的な3つの選択肢についてさらに詳しく見ていきましょう。 金属スタンピングダイ :

• プログレッシブダイ: 各ストロークでストリップを複数の工程に順次進めて一連の加工（パンチング、曲げ、成形など）を行う大量生産に最適です。各工程で新たな特徴が追加され、ストリップの最後で完成品が得られます。この方式は効率性と材料利用率を最大化しますが、安定した供給と慎重なストリップ配置が必要です。幾何学的形状が一定で、単価コストが厳しい部品にプログレッシブダイは最適です。
• トランスファーダイ: 部品をストリップから取り外して自由な加工（深絞りや、複数の成形工程をストリップ内で実行できない場合など）を行う必要があるときに使用されます。ワークは機械的に各工程間で搬送されるため、より複雑な形状が可能になりますが、金型およびプレス装置の構造が複雑になります。部品の形状がプログレッシブ方式では得られない場合にこの方法を選択してください。
• 複合ダイ： 単一の工程で複数の作業（例えば下料やパンチングなど）を同時に実行します。部品の位置決めが重要で、形状がそれほど複雑ではない中量生産に最適です。

成形、絞り、圧印の用途

深いカップや複雑な曲面など、部品に大きな変形を要する場合は、成形・絞り用金型が不可欠です。圧印（コインイング）金型は、装飾的または機能的な特徴として細部や鋭いエッジを付与する特殊な用途に使われます。金型を選定する際は、 プレス金型 または パンチプレスダイ 常にプレス機のトントナージおよび閉じ高さを確認し、金型セットとの互換性を確実に確保してください。

決定木：部品に適した金型の選定

1. 部品の形状から始める：シンプル（平ら／直線）ですか、それとも複雑（複数の折り曲げ、深絞りなど）ですか？
2. 予想生産量を評価する：低、中、または高ですか？
3. 材料の種類と厚さを確認する：成形が容易な材料ですか、それとも特別な配慮が必要ですか？
4. 公差の要求事項を確認する：厳しい公差や重要な特徴はありますか？
5. 判断する：
   • 生産量が多く、形状が一定で、厳しい公差が要求される場合は： プログレッシブダイ .
   • 中程度の生産量であり、正確な位置決めを伴うブランクイングとパンチングを同時に行う必要がある場合は： 複合金型 .
   • 複雑な3次元形状、またはストリップ内では不可能な加工を行う場合は： トランスファーダイ .
   • 基本的な形状のみ、または試作運転の場合： ブランキングまたは単工程ダイ .

赤旗信号：ダイの選定を見直すタイミング

• バリが過剰に発生する、または各工程間で形状のばらつきがある
• 生産中に連続してストリップの送り間違いや詰まりが発生する
• 解決できないスプリングバックまたは寸法の不安定性
• 選択したダイセットとプレス機の互換性がない
• 頻繁なメンテナンスや工具の早期摩耗

適切なダイの選定とは、単に最初の部品を作るだけではなく、長期的な信頼性、低ロス率、そして円滑なプレス運転を確実にするためのものです。 ダイセット また、ダイ材質と熱処理方法の選択によって、コストと性能をさらに最適化できます。次にその方法について詳しく見ていきます。

ダイ材質および熱処理を賢明に選択する

新しい金型の設計や既存の成形金型・工具のトラブルシューティングを行う際、金型材料と熱処理の選択はプロジェクトの成功か失敗かを左右します。複雑に聞こえますか？しかし、必ずしもそうである必要はありません。コスト、耐久性、性能のバランスを取るために必要な考慮事項について順を追って説明します。これにより、試行錯誤がスケジュールや予算を圧迫する心配がなくなります。

工具鋼の種類とトレードオフ

大量生産のスタンピング作業用に鋼製金型を選定していると想像してください。摩耗抵抗性、靭性、加工性のうち、どれを優先すべきでしょうか？その答えは、用途、板材の特性、および想定される生産量によって異なります。以下は、金型製造で一般的に使用される工具鋼の分類を、それぞれの主な長所と短所とともに比較したものです。

耐摩耗性が向上すると、 toughness（靭性）が低下する傾向があることに注意してください。例えば、M V10 PM のような粉末冶金鋼は、高強度または研磨性材料のダイ成形において優れたエッジ安定性を発揮しますが、コストが高くなるのが欠点です。1.2379などの冷間加工用工具鋼は、中程度の強度を持つストリップ材向けの主力製品であり、高速度鋼は厚板や厳しい条件での使用に最適です。炭化物（カーバイド）は比類ない耐摩耗寿命を提供しますが、脆く、機械加工が難しい場合があります。

熱処理および表面工学

熱処理は、金型の性能を真にカスタマイズできる工程です。鋼製金型を慎重に加熱、保持、冷却することにより、硬度、靭性、変形に対する抵抗性を調整できます。ほとんどの金型は、熱処理前に荒加工を行い、熱処理後に仕上げ加工を行います。硬化処理によって寸法が変化する可能性があるためです。熱処理後の仕上げ研削用に、必ず十分な余肉を確保してください。

表面コーティングや処理は、接着摩耗（ガリング）や研磨的損傷に対して特に有効な追加の保護層を提供します。たとえば、ステンレス鋼の成形に金型や工具を使用する場合、接着摩耗は一般的な故障モードです。炭化物系コーティングを施すか、互換性のある合金を用いた鋼製金型を使用することで、工具寿命を大幅に延ばすことができます。 （ザ・ファブリケーター） 粉末冶金鋼は、その安定した微細構造と高い焼戻し温度のおかげで、高温環境でのコーティングに特に適しています。

切断および成形モードにおける材料の組み合わせ

金型材料の選定は、金型自体だけでなく、板材との相互作用、切断または成形方式、プロセスの要求条件を考慮することにかかっています。以下は、適切な材料選定を支援するための簡単なチェックリストです。

• 金型材料の強度が板材の強度に適合しているか、あるいはそれを上回っていることを確認してください
• 金型および被加工材の両方とコーティングおよび潤滑剤の適合性を確認してください
• ステンレス鋼やアルミニウム合金において特に発生しやすいガリングのリスクを評価してください
• プレスの能力およびダイの構成部品を、予想される負荷とサイクルに対して検討してください。
• 初期の材料投資費用と長期的なメンテナンス費用との関係を考慮に入れてください。

たとえば、高張力鋼板や研磨性のあるステンレス鋼のダイ成形を扱う用途では、粉末冶金鋼や炭化物がダイのライフサイクル全体で最も優れたコストパフォーマンスを提供する場合があります。一方で、それほど過酷でない用途では、適切に選定された冷間工具鋼が耐久性と加工性のバランスが取れた経済的な選択肢となります。

正しいダイ材料と熱処理の組み合わせは、トライアウト時間の短縮だけでなく、メンテナンス間隔の延長にも寄与します。これにより迅速なコスト削減が可能になります。次の段階であるダイ設計工程に進む際、これらの選択が設計から最終組立までのエンドツーエンドのワークフローにどのように位置づけられるかを見ていくことになります。

実績のあるダイ設計および製作のワークフローに従ってください

金型製造について考えるとき、完成品である大量生産用の堅牢な金型セットに注目しがちです。しかし、そこに至るにはエラーを最小限に抑え、試運転を迅速化し、金型組立がすべての性能目標を満たすことを保証する、体系的で一貫した工程管理が必要です。設計入力から最終引渡しまで、各段階を効率化するためにチームが使用できる実践的なステップバイステップの計画を見ていきましょう。

設計仕様からCADモデルへ

新しいプロジェクトを開始するとします。最初のステップは、すべての重要な要件を把握し、明確で実行可能な計画に変換することです。部品図面の確認、GD&T（幾何公差）の合意、およびすべての後工程のニーズの確定を意味します。金型図面やCAD作業を始める前に、以下のチェックリストを使用して、適切なデータでスタートしていることを確認してください。

• 材料の種類と機械的性質
• 材料の板厚と幅
• 公差の累積と重要特徴
• 表面処理および外観要件
• プレス仕様（トン数、閉じ高さ、ベッドサイズ）
• 潤滑計画（種類、塗布方法）
• 想定生産量および寿命目標

これらの詳細を収集した後、次のステップはストリップレイアウトと工程計画の作成です。これにより、材料が金型の各工程をどのように進行するかを定義します。この段階は、材料の使用効率、プレス速度、部品品質に直接影響を与えるため、金型設計において極めて重要です。次にCADモデリングを行い、金型セット、パンチ、インサートなどすべての部品を3次元でモデル化し、正確な適合性と機能を確保します。

CAMプログラミングおよび機械加工戦略

これで、デジタルから物理への移行の時です。CAM（コンピュータ支援製造）プログラミングにより、CADモデルを金型加工プロセスのための工具経路に変換します。この段階で、荒取りおよび仕上げの戦略を選択し、治具方法を定義し、基準点（ダム）体系を確定します。早期にダムを確定することは極めて重要です。これにより、今後のすべての機械加工および組立工程の基準が設定され、後工程での高コストな位置ずれを防ぐことができます。

1. 荒加工：最終形状に近い状態まで余分な材料を除去し、仕上げ用の余肉を残します。
2. 熱処理：部品を硬化させ、強度と耐摩耗性を向上させます。
3. 仕上げ加工：最終的な寸法および表面仕上げを実現し、特に重要な領域には厳しい公差を確保します。

硬化材や複雑な形状を加工する際は、工具の選定や切削条件に常に細心の注意を払ってください。現代の金型加工機械や多軸マシニングセンタは非常に高い精度と再現性を実現できますが、それはプログラミングと治具の設定が正確である場合に限られます。

放電加工、研削、仕上げ

フライス加工や旋盤加工では対応できない部位（鋭い内角、深いスロット、微細な穴など）には、放電加工（EDM：Electrical Discharge Machining）が最適です。ワイヤー放電加工およびサブマージャ放電加工を用いれば、硬化工具鋼に極めて高精度で複雑な形状を加工できます。ベストプラクティスは以下の通りです。

• 切りくずの排出を確実に行い、再凝固層の発生を最小限に抑えるため、適切な洗浄（フラッシング）を維持してください。
• 必要に応じて鏡面仕上げを達成するために、複数回のパス（荒取り、その後のスキミング）を使用してください。
• 材料の特性を保持するため、熱影響領域を最小限に抑えるよう計画してください。

EDM加工後、バリ取り、ホーニング、ラッピングなどの表面処理工程により、表面品質と寸法精度がさらに向上します。平面、隙間、重要なエッジ部には精密研削が頻繁に使用され、金型の組立が完璧に適合し、その耐用期間中に一貫した結果を提供できるようにします。

組立、試運転および引渡し

すべての部品が完成したら、次に金型の組立を行います。これはダイセット、パンチ、ストリッパー、ガイドなどを慎重に位置合わせして組み立てる工程です。組み立て後は、初期のプレス試運転へ移行し、サンプル部品を作成して適合性、成形形状、機能を確認し、必要に応じて段階的な修正を行います。各工程でのドキュメント化（変更内容、測定結果、学習した教訓の記録）により、継続的改善のための貴重なフィードバックループが形成されます。

1. 作業台で全エッジを準備・処理し、バリを取り除き、隙間を確認してください。
2. 金型図面および位置合わせマークに従って部品を組み立てます。
3. 生産用プレスで初期試運転を実施し、結果を記録して必要に応じて調整を行ってください。
4. 引渡しのために最終設定、修正、および検査結果を文書化します。

基準面を早期に固定し、仕上げ研削の前に熱処理を工程に組み込むことで、手戻りが減少しトライアウトが加速します。

この体系的なワークフローに従うことで、金型製造プロセスが堅牢で再現性があり、大量生産に適した状態になることを保証できます。次に、性能とコスト削減をさらに推進する定量的設計決定—例えば切断クリアランスやストリップレイアウト—について詳しく見ていきます。

性能を左右する定量的設計決定

スクラップを最小限に抑え、工具寿命を長くし、円滑な運転を実現するプレス成形プロセスを構築するには、定量的な設計決定が極めて重要です。しかし、どの数値が最も重要なのでしょうか。また、それらをどう活用すればよいのでしょうか。ここでは、堅牢な金型製造と高コストな試行錯誤との違いを生む、主要な計算式とレイアウト戦略について解説します。

切断クリアランスとバリ制御

パンチプレスで切り抜かれた部品のエッジがきれいで整っていることによって、部品が正しく適合するか、検査で不合格になるかが決まることに気づいたことはありますか？それが適切なパンチとダイのクリアランスの力です。クリアランス（パンチとダイの間の隙間）はバリの高さ、切断面の品質、工具寿命に直接影響します。狭すぎると亀裂や早期摩耗が発生し、広すぎるとバリが大きく出てしまい、追加の仕上げ工程が必要になったり、後工程での組み立てに支障をきたす可能性があります。

• 切断力 ：切断周長と材料のせん断強度によって決定されます。（計算式：切断力 = 周長 × 板厚 × せん断強度）
• クリアランス計算 ：業界ガイドラインによれば、最適なクリアランスは通常、材料厚さの5～10％程度で、材料の硬度や求められる仕上がりに応じて調整します。例えば、1mm厚の鋼板の場合、0.05～0.10mmのクリアランスが推奨されます。アルミニウムのような柔らかい材料では若干小さめに、ステンレス鋼のような硬い材料ではやや大きめに設定する必要があります。
• バリ制御 小さなクリアランスはバリを低減し、より滑らかなせん断面を生成しますが、工具寿命を短くする可能性があります。大きなクリアランスは工具寿命を延ばしますが、バリの増加を招くことがあります。常に試運転で確認を行い、必要に応じて調整してください。
• ダイ成形品 絞り加工では、完成品に割れやしわが生じないよう、さらに狭いクリアランスが必要です。

これらの変数をバランスさせることが、効果的なダイ工程設計の特徴です。常に材料のデータシートと検証済みの業界係数を出発点とし、実際の結果に基づいて微調整を行ってください。

プレスのトン数、エネルギー、シャット高さに関する考慮事項

新しいダイセットに投資したのに、使用しているプレスが要求される荷重に対応できない、または適切なシャット高さを持たないことに気づいたと想像してみてください。プレスとダイの互換性は、安全で信頼性の高い生産にとって極めて重要です。

• プレスのトナージュ 前述の計算式を使用して、切断および成形に必要な最大荷重を算出してください。材料のばらつきや部品の複雑さを考慮し、常に安全係数（通常10～20％）を加えてください。
• 閉じ高さ ストローク下端におけるプレスプレート（ボルスター）からランまでの距離です。ダイセットはこれ以内に収まる必要があり、部品の排出スペースおよび安全な作業のための余裕も確保しなければなりません。
• エネルギーとたわみ 大型または複雑なダイは、1ストロークあたりのエネルギー消費量が多くなる可能性があり、適切にサポートしないとプレスのたわみを引き起こすことがあります。ダイ設計を確定する前に、必ず使用するプレスの定格能力およびたわみ限度を確認してください。

不明な点がある場合は、プレス製造元のガイドラインを参照し、鋼材の加工前に負荷経路や潜在的な問題を予測するためにシミュレーションツールを使用してください。

ストリップレイアウトおよびキャリア設計

ストリップレイアウトは材料の使用効率だけでなく、安定した供給、信頼性のある部品搬送、スクラップの最小化にも関係しています。優れたストリップおよびキャリアシステムにより、高速運転時でもダイ工程が円滑に稼働します。比較すべき主な要素：

複雑な部品や薄板材の場合、座屈を防ぐためにビーズやリブでキャリアを補強することを検討してください。スクラップ排出経路の設計も常に念頭に置いてください。スクラップが金型を通過してプレス台盤上に自由に落下できない場合、詰まりや追加のダウンタイムが発生します （ザ・ファブリケーター） .

安定した供給、メンテナンスの容易さ、プレス機と金型を保護する荷重経路を考慮した設計—これらは高性能かつ費用対効果の高い金型製造の柱です

適切な定量的アプローチを採用すれば、試運転時のトラブルが減少し、工具寿命が延び、設計から量産への移行もスムーズになります。次に、厳密な検査および品質保証が、各々の量産工程においてこれらの成果を維持する方法について見ていきます

量産でも信頼できる検査および品質保証

新しい金型で部品の試作段階に到達したとき、その結果が日々の生産要求に耐えうるものであるとどうやって確認できますか？ ここで重要になるのが、厳格な検査と品質保証です。この段階を、高価なトラブルや手直し、ダウンタイムから守る保険だと考えてください。しかし、ツール・アンド・ダイの作業とは、繰り返し可能で測定可能な品質を徹底的に追求することそのものではないでしょうか？ ここでは、チェックポイントの計画立案からすべての改善点の文書化まで、主要なステップを分解して見ていきましょう。これにより、金型製造プロセスが一貫して最高レベルの成果を出せるようになります。

検査の計画とチェックポイント

新しい金型セクションの検証を準備していると想像してください。検査作業にどこに注力すべきでしょうか？ まず、重要な特徴を洗い出し、トライアウトの前・中・後に設けるべき適切なチェックポイントを決定することから始めましょう。寸法の誤差や表面の欠陥を早期に発見することで、後工程での連鎖的な不良発生を防ぐことができます。一般的なチェックポイントには以下のようなものがあります：

• 初期トライアウト後の初品検査
• 主要な工程または工具調整後の途中検査
• 量産開始前の最終部品検査

各ダイセクションについて、検査計画が工具自体とその工具で生産される部品の両方をカバーしていることを確認してください。この二重の焦点により、コストに影響が出る前に摩耗、ずれ、予期しないスプリングバックなどの問題を早期に発見できます。

特徴に合った測定方法

すべての特徴や欠陥が同じ重要度というわけではありません。そのため、測定対象に応じて測定ツールキットを適切に選定する必要があります。以下は、特徴と最も効果的な測定方法を対応付けるための簡単なリファレンステーブルです。

レーザースキャンやCTスキャンなどの高度な検査方法を用いると、金型断面の完全な3Dマップを作成でき、微細なずれや隠れた欠陥を明らかにできます。これらの技術は、複数の工程と複雑な形状を持ち、高い再現性が要求されるプログレッシブ金型において特に有効です。 (Alicona) .

文書化および承認

面倒に聞こえるかもしれません。しかし、綿密な文書化こそが、事後的なトラブルシューティングと能動的な改善を分けるものです。優良メーカーは、検査手順をIATF 16949やAIAG PPAPといったフレームワークに準拠させており、トレーサビリティとプロセスの厳格さを重視しています。ASME Y14.5規格は、金型および部品の幾何公差（GD&T）の解釈を統一し、結果のレビュー時に全員が同じ言語で議論できるようにします。

• 初品の寸法が図面仕様を満たしている
• 表面粗さに重大な欠陥がない
• すべての工程で部品間の再現性が確認されている
• ストリップのアライメントとパイロットのエンゲージメントは一貫しています
• プレスの状態（エネルギー、シャット高さ）は仕様内です
• 潤滑システムは正常に機能しており、安定しています

工程をしっかり管理したいですか？トライアウト／バリデーションの各試行および改善内容を記録するために、シンプルなログを使用してください：

1. 試行番号
2. 行った変更（金型の調整、工程の微調整）
3. 観察された影響（寸法の変化、表面の問題）
4. 測定結果（主要寸法、バリ高さ、スプリングバック）
5. 次の対応（承認、再加工、調整、またはエスカレーション）

測定データとCAD／CAMチーム間で短いフィードバックループを維持することで、問題が拡大する前に傾向を早期に発見し、設計や工程の変更を迅速に実施できます。このアプローチにより、量産準備が加速されるだけでなく、将来のトラブルシューティングや監査のためにトレーサブルな記録も構築されます。

各ダイス部の徹底的な点検と記録が、優れたダイ製造をより優れた信頼性ある生産へと変えるのです。これにより、長期的にあなたの投資と評判を守ることができます。

次に、体系的なメンテナンスおよびトラブルシューティングのマニュアルが、シフトごとにダイスの最適な性能を維持する方法について説明します。

ダウンタイムを防ぐトラブルシューティングとメンテナンス

忙しいプレスラインを稼働中、たった一つのダイス故障が生産停止の危機にさらされている状況を想像してみてください。ストレスを感じますよね？そのため、信頼性が高くコスト効率の良いダイ製造を目指すダイメーカー、金型メーカー、または工場管理者にとって、トラブルシューティングとメンテナンスに対する能動的なアプローチは不可欠です。ここでは、ダイ設備を正常に稼働させ、スケジュールを確実に守るためのマニュアル作成方法をご紹介します。

よくある故障モードと根本原因

バリが過剰に発生したり、エッジの欠けや送り不良が見られる場合、それは根本的な問題があるサインです。最も一般的な故障モードとその原因を理解することで、症状を処置するだけでなく、原因の根源に対処できます。以下は、根本原因分析および是正措置計画を進めるための体系的な概要です。

根本原因分析とは、壊れたものを修理するだけではなく、なぜ故障が起きたのかを理解して将来の発生を防ぐことです。複雑な問題に対しては、外観および顕微鏡による検査、非破壊検査、製造データのレビューを通じて真の原因を特定してください。

予防保全の計画

トラブルが起きるのを待つのではなく、早期に問題を発見できるのにどうして待つのでしょうか？構造化された予知保全（PM）スケジュールこそが、金型製作における効果的な運用の要です。以下は、御社の現場に合わせてご利用いただけるシンプルなテンプレートです：

• シフトごと ：金型表面を清掃し、目に見える摩耗や損傷を確認し、潤滑剤の量を点検してください。
• 週1回 ：パンチ／金型のエッジに欠けや鈍さがないか点検し、締め付けトルクを確認し、ストリップの位置ずれを確認してください。
• 月間 ：金型アセンブリを徹底的に清掃し、ガイドおよびブッシュを点検し、金型装置のすべての安全インタロックが正常に機能していることを確認してください。
• 四半期ごと ：完全なアライメントの確認、ダイセットとプレスのキャリブレーション、メンテナンス記録の確認、摩耗パターンの写真撮影を行い、記録および設計フィードバックに活用してください。

定期的な研削、再生処理および潤滑は不可欠です。用途に適した潤滑剤（油、グリース、または特殊コーティング）を使用して摩擦を低減し、プレス金型部品の寿命を延ばしましょう。すべてのメンテナンス作業を記録することを忘れないでください。詳細な記録は、チームが傾向を把握し、将来のニーズを予測するのに役立ちます。

変更管理およびリファビリテーション

金型セットが簡単な修理では済まない状況になったとき——例えば重大な故障後や設計変更を実施する場合——体系的な変更管理が重要です。常に次の手順を守ってください：

• 問題内容、対応手順、および結果を記載した正式な作業依頼書を作成する
• 生産の緊急性、部品品質への影響、および利用可能なダイアセンブリメーカーのリソースに基づいて修理の優先順位を付ける
• サイクルの欠損を最小限に抑えるよう修理スケジュールを調整し、生産計画と連携して進める
• 学習した教訓や摩耗パターンの写真をエンジニアリング部門と共有し、長期的な改善を推進する

再生処置には、再研削、部品交換、コーティングのアップグレード、あるいは繰り返し発生する問題に対処するための部分的な再設計が含まれる。過去の作業依頼書からのデータを活用して、同様の金型や部品グループに対する予防保全を改善する (The Phoenix Group) .

繰り返し可能な予防保全と厳格な変更履歴管理は、予期せぬダウンタイムの削減、金型寿命の延長、および部品品質の確保の基盤となる。生産スケジュールがいかに厳しい場合でも同様である

堅牢なトラブルシューティングおよびメンテナンス体制を整えることで、金型メーカーのチームは問題対応に費やす時間を減らし、継続的な改善に注力できるようになります。次に、同じように体系的で価値重視のアプローチを用いて、金型パートナーやサプライヤーを評価するお手伝いをします。

自信を持って自動車用スタンピング金型のパートナーを比較する

新しい自動車用金型を調達する際には、品質、納期、コストなど、重要な要素がすべてパートナー選びにかかっています。しかし、多数の金型製造企業が存在する中で、どのサプライヤーが本当に優れた成果を提供できるのかを見極めるのは簡単ではありません。複数のサプライヤーが並び、それぞれが精度、スピード、価値を約束している状況を想像してみてください。真の課題は、マーケティング文言を排除し、能力、認証、サポート体制を公平な基準で比較することで、後になって高額な失敗を回避することです。

自動車用金型パートナーを選ぶ際に確認すべきポイント

複雑に聞こえますか？実際にはそうではありません。あなたのプロジェクトにとって最適な金型メーカーは、技術的専門知識と堅牢な品質管理体制、そして透明性の高いコミュニケーションを兼ね備えています。以下の重要な質問から始めましょう。

• そのプロバイダーは、鋼材を切断する前段階で欠陥を予測・防止できる高度なCAE成形シミュレーションを提供していますか？
• 自動車業界の品質基準への取り組みを示すIATF 16949またはISO 9001の認証を取得していますか？
• 品質を完全に管理するために、放電加工、研削、計測の各機能を内製化していますか？
• 設計レビューの初期段階から試作、PPAP、量産立ち上げまで一貫してサポートできますか？
• エンジニアリングチームの対応力はどうですか？単なる市販の解決策ではなく、共同でのトラブルシューティングに対応していますか？
• グローバルな拠点展開と大量生産向け自動車金型プログラムにおける経験はどの程度ですか？

同様のスタンピング金型製造プロジェクトにおける実績を確認し、参考事例やケーススタディの提示を求めることも重要です。信頼できるパートナーであれば、CAEレポートのサンプルを共有したり、最近のトライアウトのタイムラインを説明したりすることに前向きであるはずです。これにより、契約前に信頼関係を築くことができます。

CAEからトライアウトまで：能力がリスクを低減する方法

主要な金型メーカー間で主要な評価基準を比較し、適切な比較に基づいたインフォームドな意思決定を行えるようにしましょう。初期段階でのエンジニアリング関与、シミュレーション、堅牢な品質システムが、トライアウトサイクルを大幅に短縮し、所有総コストを削減できることに注目してください。

これの重要性とは？先進的なCAEを活用しているプロバイダーは、金型の仮組み試験をバーチャルに実施でき、実際に部品をプレス成形する前にスプリングバック、板厚減少、表面品質を予測できます。これにより、物理的な試作工程の繰り返しが減り、量産開始までの時間が短縮され、プロジェクト後半での変更リスクが低減します。自動車プログラムにおけるプレス金型製造では非常に大きな利点です。 (キーサイト) .

• シミュレーション結果のサンプルやCAEレポートの提示を求め、その内容を検証してください。
• IATF 16949などの認証を確認してください。提示された情報をそのまま信用しないでください。
• 試運転スケジュールの提示を求め、問題がどのように追跡・解決されるかを確認してください。
• 必要に応じて、サプライヤーが工業用ダイカッティング機の統合や成形金型の製造プロセスに関する経験を持っているかを確認してください。

金型製造会社を選ぶ際、価格だけではなく、デジタルシミュレーションから最終試運転までの各段階における信頼性が重要です。優れた金型メーカーは、お客様からの質問を歓迎し、すべての工程で透明性のあるドキュメントを提供します。

最も成功する自動車用金型プロジェクトは、シミュレーションに基づいた設計、堅牢な品質管理体制、協調的なサポートを兼ね備えたパートナーとの連携から始まります。これにより、品質、スピード、コスト管理の面で明確な優位性が得られます。

これらの基準を実際に活用する準備はできていますか？次のセクションでは、サプライヤーを評価し、金型調達プロセスを加速するために使える実用的なチェックリストやテンプレートをご紹介します。

金型プロジェクトを加速させるためのテンプレートと次のステップ

理論から実践へと段階を進める際に、金型製造で正しいリソースをすぐに利用できることは、成功の鍵を握ります。既に実績のあるチェックリスト、ログ、サプライヤー向け質問事項を自分のワークフローに直接コピーできれば、時間の節約になり、エラーを減らし、初日からより堅牢なプロセスを構築できます。ツール・アンド・ダイの金型製造が初めての方も、既存の工程をさらに効率化したい場合も、これらの実用的なテンプレートと次のステップにより、コスト削減と自信の向上が実現します。

ダウンロード可能なチェックリストとログ

複雑に聞こえますか？しかし、そうである必要はありません。抜け漏れを防ぐ最も確実な方法は、各段階で標準化されたツールを使用することです。以下は、自社の金型製造プロジェクトに活用できるテキストベースのテンプレートです。

GD&Tに関するASME Y14.5や品質管理計画およびトレーサビリティに関するIATF 16949またはPPAPなどの標準に沿って文書化を行ってください。ダイ変更時間短縮（SMED：Single-Minute Exchange of Die）手法を導入している場合は、確立されたテンプレートに基づいてチェックリストをカスタマイズすることで、セットアップ時間をさらに短縮し、設備稼働率を最大化することを検討してください。 (SafetyCulture) .

調達および検証の次のステップ

サプライヤーを選定する準備が整ったら、価格のみならず全体像を評価することが極めて重要です。ツール＆ダイ企業とは、長期的な成功におけるパートナーでないでしょうか？以下のように自信を持ってベンダー選定および検証を行うことができます。

• チェックリストを使用して、サプライヤーの能力、認証取得状況、技術サポートを比較してください。
• CAEシミュレーション結果のサンプルや試運転／検証ログの提出を求め、エンジニアリングの厳密性を確認してください。
• 製造アプリケーションで同様の金型を使用した実績やケーススタディを尋ねてください。
• 文書化の要件を事前にすり合わせてください。IATF 16949、PPAP、ASME Y14.5の要件を満たせるか確認してください。
• レビュー工程に早期から自チームを関与させ、潜在的なギャップやリスクを発見できるようにしてください。
• 調達基準と能力に関する現実的な例として、 Shaoyi Metal Technologyの自動車用スタンピング金型 のページを参考にしてください。IATF 16949認証、高度なCAEシミュレーション、共同でのエンジニアリングレビューは優れたベンチマークとなりますが、常に直接の質問やサンプル出力によってその主張を検証してください。

厳しい仕様を一貫して満たす金型を作成するにはどうすればよいでしょうか？その答えは、厳密なプロセス管理、明確な文書化、設計から生産までサポートしてくれるパートナー選びにあります。これらのテンプレートを自社のニーズに合わせてカスタマイズしたり、新しい各プログラムごとにサプライヤー別バージョンを求めたりすることをためらわないでください。

設計、計測、メンテナンスの間でフィードバックループを閉じることが、優れた金型製造を一過性の成功から繰り返し可能でコスト削減につながるプロセスへと変革します。

これらのリソースと体系的なアプローチを利用すれば、次回の金型プロジェクトを加速できるだけでなく、金型業界全体にわたる継続的改善の基盤を築くことができます。さあ、これらのツールを今すぐ活用してみませんか？まず、上記のテンプレートを自身のワークフローに取り入れてください。そして忘れてはいけないのは、堅牢な金型プロジェクトはすべて、明確な要件定義、厳格な検証、そして信頼できるパートナーとの連携から始まるということです。

金型製造に関するよくある質問

1. 製造業における金型とは何か、またその用途は何か？

製造におけるダイは、通常高炭素鋼で作られた精密工具であり、プレス内で材料を切断、成形、または加工するために使用されます。自動車のパネルや電子機器の外装など、正確な形状と公差を持つ部品を大量生産する上で不可欠です。ダイは大量生産において一貫した品質と効率を保証します。

2. 製造で使用される主なダイの種類は何ですか？

主なダイの種類には、ブランキングダイ、プログレッシブダイ、トランスファーダイ、コンパウンドダイ、成形／絞りダイ、コイニングダイ、および押出ダイがあります。それぞれのタイプは特定の部品形状、生産量、材料要件に適しています。適切なダイの種類を選定することは、生産効率を高め、廃材を最小限に抑える上で極めて重要です。

3. 適切なダイ材料と熱処理の選定方法は？

適切なダイ材の選定には、耐摩耗性、靭性、加工性、コストのバランスを取る必要があります。一般的な選択肢には、冷間工具鋼、高速度工具鋼、粉末冶金鋼、および炭化物が含まれます。熱処理により硬度と耐久性をさらに調整でき、表面コーティングを施すことで、特に難削材や大量生産における性能を向上させることができます。

4. ダイの製造中および製造後に品質を保証する方法は？

ダイの品質は、計画された検査ポイント、各特徴に応じた計測手法、および厳格な文書管理によって確保されます。三次元測定機（CMM）による測定、表面粗さ試験、トライアウト記録などの手法を用いて、部品の寸法、仕上げ、再現性を確認します。IATF 16949やASME Y14.5などの規格に準拠することで、信頼性がありトレーサブルな結果を実現しています。

5. ダイ製造のパートナーを選ぶ際に注意すべき点は何ですか？

主要な評価基準には、高度なシミュレーション機能（CAEなど）、関連する認証（IATF 16949、ISO 9001）、自社内での機械加工および計測技術、共同でのエンジニアリングサポート、そして実績のある自動車業界または産業分野での経験が含まれます。サンプルレポート、試作スケジュール、および参考事例を確認することで、パートナーがプロジェクトの品質要件と納期要件を満たしているかを確実に評価できます。
