プレス加工された薄板金属の基礎を理解する

自動車の外板から洗濯機の内部部品に至るまで、日常の製品がどのようにしてこのような精密で繰り返し可能な形状を実現しているか考えたことはありますか？その答えは、数え切れないほどの業界で現代の製造業を静かに支えている「 stamped sheet metal 」の世界にあります。しかし、プレス成形とは一体何でしょうか？なぜ金属部品の大規模生産においてこれほど革命的な技術なのでしょうか？

金属プレス加工とは？

核心に 金属プレス加工 (時には 金属プレス加工 プレス加工（stamping）は、平らな金属板を複雑で機能的な部品へと変形させる高速の製造プロセスです。強力なプレス機と専用の金型を組み合わせることで、製造業者は切断、曲げ、成形、絞りなどの加工を施し、ほぼあらゆる幾何学的形状の部品をわずか数秒で生産できます。このプロセスは「 プレス加工とは何か プレス成形操作 プレス加工金属板 部品。『 Machinery's Handbookおよび業界資料 』によると、プレス加工は厳しい公差と一貫した品質を持つ金属部品を大量生産する最も効率的な方法の一つです。

コイルから完成部品までのスタンピングはどのように行われますか？

The 金属スタンピングプロセス 通常、大きな金属のコイルまたはシートから始まり、それらをスタンピングプレスに供給します。プレス機は、シートをダイ（専用工具）を通して押し込み、一連の工程で金属を成形します。部品によって、これらの工程には以下のものが含まれます。

• 片付け ：板金から平面形状を切断する工程。
• ピアス ：穴や切り抜きをパンチングする工程。
• 曲げること ：直線または曲線の折り曲げを行う工程。
• 形作る ：金属を複雑な輪郭に成形する工程。
• 深絞り ：金属を空洞に引き伸ばして、深く中空の形状を作成する工程。
• 凸刻 ：機能性または外観上の目的で、盛り上がりや窪みを追加する工程。

これらの各工程は個別に実行されるか、あるいはプログレッシブダイで組み合わせられ、さらに高い効率を実現します。その結果得られるのは、高い再現性を持ち、正確に成形された stamped sheet metal 組立 готов 部品です。

プレス成形された板金部品と機械加工・鋳造部品の比較

なぜ機械加工や鋳造といった他の製造方法ではなく、プレス成形を選択するのでしょうか？以下のような点に気づくでしょう：

• 費用効率 ：プレス成形は大量生産に最適です。金型の初期費用はかかりますが、部品単価が非常に低くなるため、コストを相殺できます。
• 速度 ：一度セットアップすれば、プレス機は毎時数百から数千個の部品を生産でき、単純から中程度の複雑さを持つ形状においては、機械加工や鋳造よりもはるかに高速です。
• 精度 と 一貫性 ：プレス成形は厳しい公差を達成でき、特に平板または浅い形状の部品では安定した結果が得られます（特定の要求がない場合、一部の企業はISO 2768を参照することがありますが、より専門的なアプローチとしては、専用の板金公差基準を参照するか、図面に重要な公差を明確に記載することです）。
• 幾何学的制限 ：一方 切削加工された または 鋳鉄 部品が複雑な3次元形状や内部通路を持つことができる一方で、プレス成形は均一な板厚を持ち、平板材から成形される特徴を持つ部品の製造に優れています。
• 材料効率 スタンピングでは、部品をシート上に密に配置して廃材を最小限に抑え、スクラップをリサイクルすることで無駄を削減します。

例えば、自動車のボディーパネル、家電製品の外装、電子機器のエンクロージャーなどは、これらの利点により、ほとんど常にスタンピングされた金属板から作られます。対照的に、鋳造または切削加工された部品は、厚みがあり、形状が複雑である、または生産数量が少ない部品に選ばれます。

• 一般的な板金スタンピング工程：ブランキング、パンチング、曲げ、成形、絞り加工、エンボス加工

• 対応業界：自動車、家電、エレクトロニクス、HVAC

スタンピングは、複雑なセットアップと金型コストがかかりますが、大量生産時の部品単価効率という点では他に類を見ません。

では、プレス成形金属の主な価値とは何でしょうか？それは他の加工技術では難しい、スピード、信頼性、コスト管理を維持しながら何百万もの同一部品を製造できる点にあります。以降の説明を通じて、プロセス選定、生産性設計（DFM）のベストプラクティス、金型および償却戦略、品質管理、そして賢明な調達がどのようにして次回のプロジェクトにおける stamped sheet metal の真価を引き出すかをご理解いただけるでしょう。具体的な数値や公差については、常に検証済みの規格またはサプライヤーのデータを参照し、設計が生産可能かつ費用対効果が高いことを保証する必要があります。

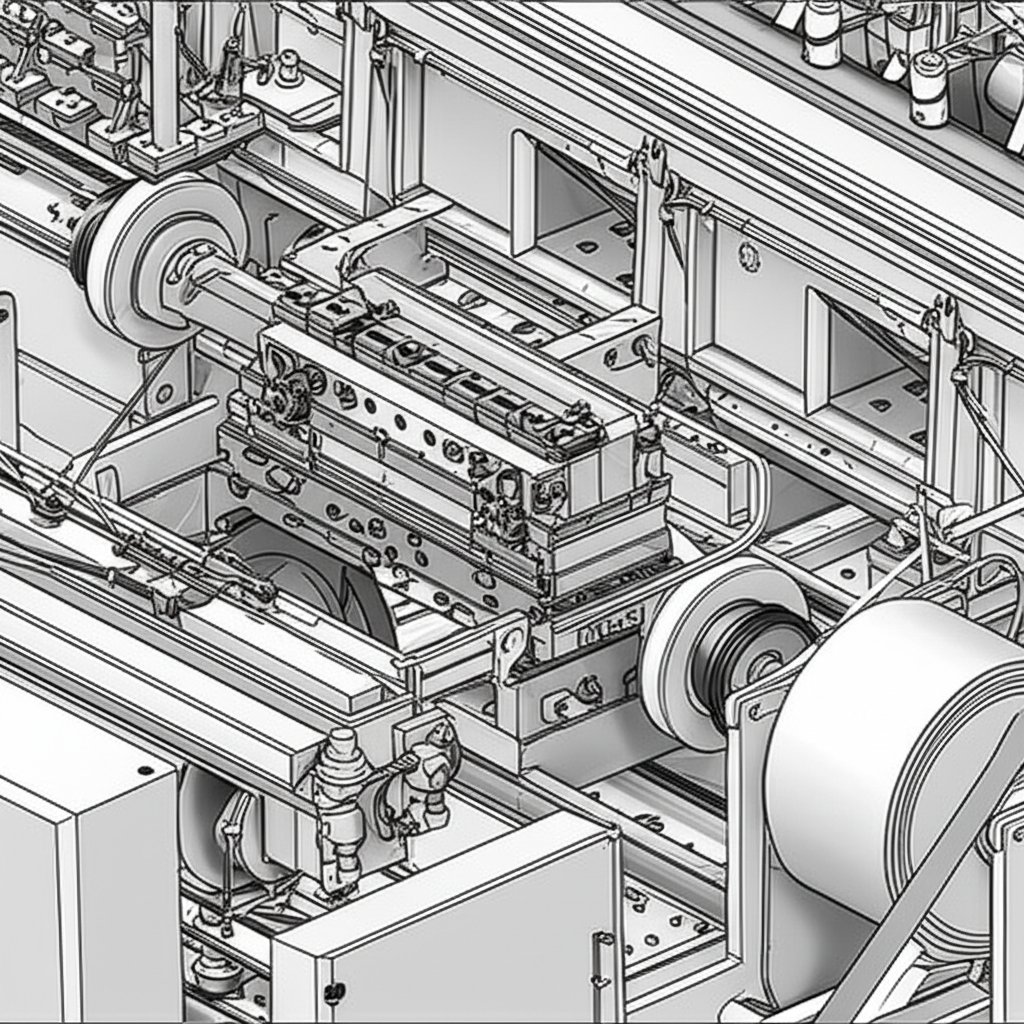

プレス成形プロセスと機械の仕組み

毎時数千個の金属部品を生産する現代の工場を想像するとき、そこにはプレス機、金型、補助設備が完全に連携して動作している光景があります。しかし、原料のコイルが完成品の部品になるまでには一体どのような工程を経るのか？また、なぜある 金属スタンピング機 やプロセスがあなたのプロジェクトにより適しているのでしょうか？

プレス機とトン数の基礎

板材の加工はコイルハンドリングから始まります。大きなロールが装着され、 シートメタルプレス に供給されます。コイルは曲がりや歪みを除去するために矯正され、摩擦を減らすために潤滑処理が施され、ダイセットに対して正確に位置合わせされます。そして metal stamping press が（トンで測定される）力をダイに伝え、金属を所定のストローク順序で成形、切断、または加工します。必要なトン数は材料の厚さ、部品の形状、および特定の工程によって異なります。力が不足すると成形不完全のリスクがあり、逆に大きすぎると工具やプレス機自体を損傷する可能性があります。

プログレッシブダイとトランスファーダイの工程

すべてのスタンピング工程が同じというわけではありません。使用するダイの種類やプロセスは、部品の複雑さ、生産量、形状によって異なります。以下に主なプロセスの比較を示します。

前述の通り、進行形ダイス打ち抜きは、比較的単純な部品を高速・大量生産する場合に適しています。一方、トランスファーダイス打ち抜きは、より大型で複雑な部品に適しており、ラインダイスは柔軟性と小ロット生産に優れています。

補助装置：フィーダーおよび潤滑装置

交通量の多い高速道路を想像してみてください。交通が管理されなければ、渋滞が発生します。これと同じことが 金属圧延設備 にも当てはまります。フィーダーなどの補助システムは、金属ストリップをダイスに正確かつ一定の速度で送り込む役割を果たし、潤滑装置は引っかかりを防ぎ、摩耗を低減するために適切な量の油を供給します。ガリング（金属間の付着）やバリといった欠陥を最小限に抑えるためには、調整されたフィードおよび潤滑システムが不可欠であり、これらは工具寿命の短縮や表面仕上げの劣化を防ぎます。

• ベッドサイズ ：対応可能な最大部品サイズおよびダイスサイズを決定します。
• 閉じ高さ ：金型設計や部品のクリアランスに影響するプレスの閉じ高さ。
• 速度 ：1分あたりのストローク数（SPM）は、生産能力およびサイクルタイムに影響します。
• 自動化レベル ：手動から完全自動化ラインまで範囲があり、作業者の負担と一貫性に影響します。
• ダイ内センサー ：加圧力、位置、部品の有無を監視し、高価な衝突事故を防止して品質を保証します。

重要なプロジェクトの場合、プレスメーカーの資料を参照してください。 metal stamping press 使用する材料と部品設計に応じて、プレスのトン数およびストローク当たりのエネルギーを照合してください。主要なプレス供給元から入手可能であり、安全かつ効率的な「 スタンピング装置 」の適正サイズ選定に役立ちます。

次に材料の選択を検討する際には、正しい組み合わせが 金属スタンピングダイ 、プレス、および補助装置は、繰り返し可能な高品質のプレス成形金属部品を生産するための基盤であり、次のセクションで説明する材料選定と製造性を考慮した設計の土台となります。

プレス成形の結果を左右する材料の選択

常に正しい 金属材料を選定する際のジレンマ に直面したことはありませんか。腐食や変形のリスク、コスト増加が心配になることもあります。しかし、 stamped sheet metal 部品のプレス加工において最適な材料を選ぶことは、エンジニアや購買担当者にとって最も重要な決定の一つです。誤った選択は金型の問題、部品の破損、あるいは投資の無駄につながる可能性があります。一方で、正しい選択はプロジェクトの初日から成功への道を切り開きます。

プレス加工用金属の選定：本当に重要なのは何か？

各用途には、特性の慎重なバランスが求められます。自動車用ブラケット、キッチン家電のパネル、または精密電子機器の筐体を設計していると想像してみてください。軽量である必要があるでしょうか？腐食に耐える必要がありますか？機械的ストレスや頻繁な取り扱いにさらされるでしょうか？これらの問いへの答えが素材選定を導き、以下のチャートがあなたの選択肢を明確にするのに役立ちます。

アルミニウム対ステンレス：プレス成形シート金属におけるトレードオフ

まだ迷っていますか アルミスタンピング 対して ステンレス鋼スタンピング ？実際の 金属プレス材 選択:

• ステンレスプレス加工 は、優れた強度、耐熱性、耐腐食性を備え、過酷な環境や長期的な耐久性が求められる用途に最適です。ただし、成形が難しく、金型の摩耗を早め、高価になる傾向があります。マリンハードウェアや食品グレードの家電製品では、ステンレスが最も適している場合が多いです。
• アルミニウムのプレス成形プロセス より軽量で成形しやすく、低コストで部品を生産できます。アルミニウムは、重量の削減と導電性が重要な自動車、航空宇宙、または電子機器分野に最適です。ただし、強度が低く、表面が傷つきやすいという欠点があります。これに対しては、陽極酸化処理（アノダイジング）やコーティングで対応可能です。

ある業界専門家は次のように述べています。「特定の種類のステンレス鋼は焼鈍状態で良好な延性を持つものもありますが、一般的にアルミニウム合金の方が成形性に優れています。」

板厚、スプリングバック、およびコイル品質の要因

指定する際に スタンプ成形されたアルミニウム または鋼材の場合、板厚、材質（テンパー）、および結晶粒の方向を考慮しないでください。板が厚く、硬い金属ほど成形に大きな力が必要となり、スプリングバック（成形後に元の形状に戻ろうとする性質）も大きくなります。これは、深絞りや急激な曲げ加工を行う部品にとって重要な、成形可能な絞り深さや最小曲げ半径に影響します。具体的な数値については、常にASMまたはサプライヤーのデータシートを参照してください。 アルミニウムシート金属プレス おすすめをご紹介します。

• 平坦性 ：均一な供給と安定した部品形状を保証します。
• キャンバー ：横方向への過度な湾曲は、正確なスタンピングを困難にします。
• エッジ条件 ：きれいでバリのないエッジは、工具の摩耗を減らし、完成品の品質を向上させます。
• コーティング／潤滑剤の互換性 ：耐腐食性と成形性の両方に影響を与えます。

最後に、サステナビリティを検討してください。アルミニウムおよび鋼材はどちらも非常に高いリサイクル性を持つため、環境配慮型プロジェクトには適した選択肢です。ただし、環境に関する主張は常にサプライヤーの資料または業界標準に基づいて行うようにしてください。

あなたの 金属プレス材 最適化された状態で、製造を前提とした部品設計—選択した合金の性能を最大限に引き出すために、穴のサイズ、曲げ加工、公差を最適化できます。次に、DFM（製造設計）の規則と達成可能な精度について説明しますので、 stamped sheet metal 設計が堅牢かつ費用対効果の高いものになります。

製造性および精度設計ガイドライン

図面通りに設計した部品が、後からスタンピングできないことが判明した経験はありませんか？急な変更や予期しないコストに苦労したことがあるなら、あなた一人ではありません。 板金プレス成形設計 は、創造性と製造可能性のバランスを取ることに重点を置き、CADデータから完成品までのスムーズな移行を確実にすることです。では、次の図面を製造現場に送る前に知っておくべきDFF（設計が製造に適しているか）のルールや精度の限界とは何でしょうか。

穴、曲げ、フランジに関するDFFルール

あなたが設計に穴、曲げ、またはノッチを配置しようとしていると想像してください。 スタンピング設計 。単純に思えますよね？しかし、誤った選択は割れや歪み、工具の破損を引き起こす可能性があります。信頼性の高い 金属スタンピング設計 :

これらのガイドラインは シートメタル加工プロセス の現実に基づいており、素材の伸び、スプリングバック、工具のクリアランスなどがすべて影響します。ルーバーやビードなどの特殊形状については、サプライヤーに相談するか、初期品の試作を行い、設計の妥当性を確認してください。

工程タイプ別の実現可能な公差

どの程度の精度が可能か気になりますか 精密スタンプ その答えは、スタンピング工程、材料、および特徴的な位置によって異なります。以下が簡単な参考情報です：

複数の曲げや成形による累積誤差（スタックアップ）が厳しい公差を急速に損なう可能性があることに注意してください。スタンピング用の 板金 の場合、常に重要な寸法についてメーカーと打ち合わせを行い、一般公差についてはISO 2768などの規格を参照してください。

図面指示およびGD&Tのヒント

最高の プレス加工プロセス 曖昧な図面を補うことはできません。あなたの 板金のスタンピング工程 が円滑に進むようにするため、以下の図面作成のベストプラクティスに従ってください：

• 材料の等級および熱処理状態を明記してください（例：304 SS、焼鈍）。
• 穴の位置、平面度、平行度など、すべての重要特性に対してGD&Tを使用してください。
• 段進型ダイスの取り扱いや向きを考慮して、明確な基準体系を定義してください。
• 組立や安全上の理由で必要であれば、バリ面の指定またはバリ取りの指示を行ってください。
• 表面仕上げの要件、および追加加工やコーティングが必要な領域を明記してください。

早期のDFMレビューは、高コストな金型修正や予期せぬ問題発生を防ぐ最良の手段です。

これらのDFMルールとコミュニケーションのヒントを適用することで、 板金プレス成形設計 において堅牢で費用対効果が高く、高歩留まり生産が可能な設計パッケージを作成でき、 精密スタンプ 設計後期での変更や生産遅延のリスクを低減できます。次に、金型の経済性について詳しく見ていき、適切な計画立案が試作から量産に至るまでコストをどのように抑えるかを解説します。

金型コストの償却と金型メンテナンスの基本

プロジェクトを計画する際、最も大きな疑問の一つは、 生産用金属プレス加工に一般的です。 部品の量産に向けた金型費用の予算をどのように組めばよいのか、また、 金属プレス金型 生産設備を最適なパフォーマンスで維持するために実際に何が必要なのかという点です。これらの答えは、特に生産量が増加したり設計が変更されたりする中で、部品単価や納期の信頼性に大きく影響します。次回の 金属プレス成形生産 の実施に向けて、情報に基づいた費用対効果の高い意思決定を行うために、基本を整理してみましょう。

金型コストの要因と償却

新しい部品用に オーダーメイドの金属スタンプ型マース 金型を導入する投資を行うことを想像してください。初期の金型費用は高額に感じられるかもしれませんが、それは物語の一部にすぎません。真の価値は、その投資を数千、あるいは数百万個の部品に分散させることにあります。以下は、金型コストを償却するための実用的なアプローチです。

1. 金型費用の見積もり： 複雑さ、キャビティ数、サイズ、およびインダイセンサーやクイックチェンジインサートなどの特別な機能を考慮に入れてください。
2. 生産量の予測： 推定年間使用量（EAU）または全プログラム数量を使用して、現実的なボリューム目標を設定してください。
3. 部品あたりの償却額を計算する： 各部品のコストに占める金型費用を算出するために、金型の総コストを予想生産量で割ってください。
4. 生産量が変化した際に再検討する： 注文数量が増加した場合や設計変更により新しい金型が必要になった場合は、コストモデルの正確性を保つために償却額を再計算してください。

Manor Toolが指摘しているように、高品質な金型への投資は長期的に見れば回収でき、特に 高能率な金属プレス加工 —製造する部品数が増えれば増えるほど、部品あたりの金型コストは低下します。逆に、少量生産や試作では、金型投資が正当化されない可能性があるため、他の加工方法を検討してください。

金型材料と予想寿命

あなたの「 鋼のスタンピングダイ 」またはインサートの性能と耐久性は、選択された材料によって異なります。以下に、一般的なダイス鋼材とその典型的な特性を比較して示します：

適切なダイス材料を選ぶことは、ダウンタイムを最小限に抑え、工具寿命を最大化するために不可欠です。特にツール交換が高コストになるような 金属プレス成形生産 環境では重要です。次のような要求の厳しい作業では カスタムメタルスタンピングダイ ステンレス鋼や高強度鋼の場合は、高品位の鋼材または超硬インサートを採用することが、追加の投資に見合うことが多いです。

メンテナンススケジュールと摩耗指標

最高の オーダーメイドの金属スタンプ型マース 突然の故障や品質問題を避けるために定期的な手入れが必要です。金型をプレスラインの心臓と考えてください。鼓動が止まれば、その後の工程すべてが危険にさらされます。以下は、円滑な運転を維持するためのメンテナンスチェックリストです。

• 潤滑点検（オイルの流れを確認し、必要に応じて交換または補充） 金型用電気グリース 必要な箇所）
• パンチとダイのクリアランス点検（摩耗や位置ずれの有無）
• センサー機能テスト（金型内での部品検出や荷重監視用）
• 切断エッジの研削および再研削のタイミング
• ストリップレイアウトおよび部品排出の点検

過去の運転データや作業指示書に基づいた予防保全計画を策定することで、予期せぬ停止時間を削減し、問題が悪化する前に発見できます。 according to The Phoenix Group 多忙なプレス工場において生産性と品質を維持するためには、データに基づき優先順位を付けた金型メンテナンスのアプローチが不可欠です。

修理、交換、または予備：適切な判断を行う

金型に摩耗の兆候が現れた場合、修理、交換、あるいは予備機の製作のいずれを選択すべきでしょうか。以下の点を検討してください。

• 停止リスク： 金型の故障によって重要な生産ラインが停止する可能性がある場合は、予備金型を用意するか、迅速な修理計画を立てることが不可欠です。
• 摩耗の測定値： パンチおよび金型の摩耗率を追跡し、このデータをもとに交換または大規模な修繕が必要となる時期を予測します。
• 費用対効果： 大量生産または長期的なプログラムでは、バックアップ金型への投資により、発生しうるダウンタイムの回避に伴う節約額が初期費用を上回る可能性があります。
• 根本原因分析 将来のメンテナンスおよび設計の意思決定を改善するため、故障と修理は常に記録してください。

金型の管理とメンテナンスにおいて能動的であることで、貴社の 生産用金属プレス加工に一般的です。 操業を信頼性が高く、再現性のある生産体制へと導き、コストを抑制しつつ品質を高めることができます。次に、打ち抜かれた部品が常にすべての仕様を満たすようにするために、品質管理とトラブルシューティングについて詳しく見ていきましょう。

打ち抜き部品の品質管理とトラブルシューティング

見た目がまったく同じように見える2つの metal stamping parts 部品がなぜこれほど性能に差が出るのか、あるいは微小な欠陥が後工程で大きな問題を引き起こすのか、考えたことはありますか？ スタンプされた金属部品 打ち抜き加工における品質の維持とは、最終段階で不良品を検出するだけではありません。各工程に堅牢な管理を組み込み、問題を迅速に診断し、初回から正しく金属を打ち抜く方法を知ることです。 シートメタルプレス部品 推測に頼らず、一貫した品質を達成し、よくある打ち抜きの欠陥に対処する方法を詳しく解説します。

工程中および最終検査の管理

高稼働のスタンピングラインを運営していると想像してください。すべての部品が仕様を満たすことをどのように保証しますか？その答えは、材料入荷時のチェックからダイ内センサー、最終検査に至るまでの多層的な品質保証にあります。実際にどのように機能するかをご説明します。

• 材料検査: 生産開始前に、入荷コイルの平坦度、板厚、表面状態を確認してください。
• インダイセンサー： これらは、供給不良、二重板材の供給、パンチ抜けなどの異常をリアルタイムで検出し、スクラップや金型損傷を防止します。
• 初品検査： サンプル部品を加工し、すべての寸法と特徴をチェックして、図面およびGD&Tの要求事項との適合性を確認します。
• SPCチャート（統計的工程管理）： 時間経過とともに重要な特性を追跡し、欠陥が発生する前につまりを検出します。
• 最終検査： 出荷前に、キャリブレーションされたゲージおよび測定システムを使用して部品品質を確認します。

ISO 9001またはIATF 16949の品質フレームワークに従うことで、体系的かつ文書化されたアプローチが確保されます。 高品質スタンピング —最も厳しい業界の要件にも確実に対応できるサポートを提供します。

一般的な欠陥とその原因

堅牢な管理を行っていても、欠陥が発生することがあります。その原因を理解することは、迅速なトラブルシューティングの鍵です。以下に考えられるスタンピング工程の例と、通常どこに問題があるかを示します：

是正措置とパラメータの調整

では、金型成形中に欠陥が生じた場合、どのように対処すればよいでしょうか？例えば、最新の成形品にバリや割れが見つかったとします。その解決策は、パンチの研ぎ直し、パンチとダイのクリアランスの微調整、または潤滑条件の調整という簡単な対策で済むかもしれません。しわや反りに対しては、ブランクホルダー荷重や成形速度の調整が大きな違いを生むことがあります。以下に、迅速なトラブルシューティングのチェックリストを示します。

• スタンピングのパラメータ（速度、圧力、温度）を確認・最適化する
• 定期的に工具の鋭さと位置合わせを点検する
• 適切な潤滑を使用し、均一な塗布を確保する
• 各ロット開始前に材料の物性を確認する
• 工程中の検査を取り入れて、問題を早期に発見する

これらの実用的なステップに加え、リアルタイムでの監視を行うことで、スクラップを最小限に抑え、信頼性の高い生産を実現できます 金属プレス部品 —生産量や複雑さに関わらず。

検査ツールと方法

金属部品を毎回検査合格させるための打ち込み印字方法とは？ キーポイントは適切なツールを使用することです。

• 限界ゲージ： 重要寸法の迅速かつ簡単なチェック
• 光学式比較測定器： 複雑な形状の可視化と測定
• 三次元測定機（CMM）： GD&T特性に対する高精度な検査
• 表面粗さ測定器： 外観的および機能的な仕上げを保証

これらの手法を堅牢なプロセス管理と組み合わせることで、単に欠陥を検出するだけでなく、それらを未然に防止できるようになります。

安定した潤滑と一貫した供給の整列により、大量生産ラインにおける再作業の大部分を防ぐことができます。

原材料から最終検査までの各工程に品質を組み込むことで、御社の製品が一貫して期待に応えることを保証できます。 シートメタルプレス部品 コストを抑え、歩留まりを向上させたいですか？次に、プレス金属部品のRFQおよび調達プロセスを合理化する方法をご紹介します。これにより時間の節約が可能となり、サプライヤーとのやり取りを回避できます。

時間を勝ち取る調達マニュアルおよびRFQチェックリスト

調達に関しては stamped sheet metal 部品について、サプライヤーからの質問の多さ、情報の不足、または果てしないやり取りに圧倒されたことはありませんか？あなたは一人ではありません。御社が 近くにある金属スタンプサービス を追求しているか、グローバルなサプライチェーンを管理しているかに関わらず、明確で体系的なRFQ（見積もり依頼）プロセスを採用すれば、数週間の遅延を回避でき、特に 短距離金属スタンプ または大量生産プログラムでも同様です。調達プロセスを効率化し、よくある落とし穴を回避する方法をご紹介します。

RFQ前にモデル化すべき主なコスト要因

RFQを発行する前から、最終価格を実際に形成している要素を理解しておくことが重要です。例えば、ブラケットやエンクロージャーの複数の見積もりを比較している場合を想像してみてください。以下の主要な要素をモデル化し、明確にしておく必要があります。

• 金型投資および償却 ：特にカスタム品や 短納期のプレス加工 では、初期の金型費用がかなり高額になることがあります。これを予想される生産数量に按分することで、現実的な部品単価を評価できます。
• 材料の選定および板厚 ：材料のグレード、熱処理状態（テンパー）、およびゲージは、部品コストと金型寿命の両方に影響を与えます。可能な限り明確に仕様を指定してください。
• 特徴 の 複雑性 ：穴の数、曲げ加工、または厳しい公差が多いほど、金型コストおよび工程コストが高くなります。
• 数量および出荷頻度 ：年間使用量、ロットサイズ、納入頻度はすべて価格およびスケジュールに影響を与えます。
• 仕上げおよび二次加工 ：バリ取り、めっき、熱処理、または組立工程は追加コストとリードタイムを増加させます。

これらの要因を事前に理解することで、より良い交渉が可能になり、異なる見積もり間での比較も適切に行えるようになります。 金属圧延サービス サプライヤーたち。

やり取りを最小限に抑えるRFQチェックリスト

RFQを送信した後、初回で正確で比較可能な見積もりが届く状況を想像してみてください。以下がその実現のためのチェックリストです。 カスタムメタルスタンピングサービス :

• 完全な寸法付き部品図面および3D CADファイル
• 年間数量および希望する出荷スケジュール
• 一回の出荷あたりのロットサイズ
• 材質グレード、調質、および板厚
• 規定された公差（寸法、板厚、平面度）
• 製造を考慮した設計（DFM）の備考または制約
• 重要箇所におけるGD&T付きの穴、曲げ加工、および特徴の指示
• バリ取りおよびエッジ仕上げの要件
• 必要なコーティング、めっき、または熱処理
• 機能または性能試験の要件
• 梱包、ラベル付け、および出荷手順
• PPAP（量産部品承認プロセス）またはFAIR（初品検査報告書）の要件
• 目標価格または金型の希望償却計画
• 金型の所有権、メンテナンス、および予備部品に関する要件
• 納入条件およびインコタームズ（FOB、DDPなど）

これらの項目を網羅することで、潜在的な スタンピングサービス 取引先が正確な見積もりを行うために必要なすべての情報を提供できます。数百万点の注文であっても、 カスタムシートメタルスタンピング 試作生産の場合であっても同様です。

競争型見積もりの実施とサプライヤー選定の方法

RFQの準備が整ったら、以下のステップバイステップのアプローチを使用して、公正で効率的な調達プロセスを確実に実現してください。

1. 技術的能力、認証、類似部品または業界での経験に基づいてサプライヤーを事前選考する 技術的能力、認証、および類似の部品や業界における経験についてサプライヤーを事前選考してください。
2. 標準化されたRFQパッケージを送付する 一貫した回答を確実にするために、候補に挙がったすべてのベンダーに対して連絡してください。
3. 設計の製造性レビュー（DFMレビュー）を実施する 各サプライヤーと協議し、製造可能性の明確化、リスクの特定、および最適化の可能性について検討します。
4. 品質および管理計画で合意する 検査ポイント、文書、および規制要件を含みます。
5. 金型償却費用の交渉を行う および金型の所有者と保守責任者が誰であるかを明確にする。
6. 試作生産の承認を得る または初品検査を実施し、量産開始前に工程能力を確認する。

このプロセスにより、潜在的なリスクを明らかにし、コストを最適化し、取引先との強固な関係を築くことができます。 金属プレス加工サービス サプライヤーたち。

サプライヤー評価マトリックス：本当に重要なポイントとは

どのようにして候補者を客観的に比較しますか 金属圧延サービス 以下のシンプルなスコアリングマトリックスを使用してください。適当な数値ではなく、プロジェクトの実際のニーズを反映した定性的なメモに注目しましょう。

このようにしてサプライヤーを評価することで、価格以上の視点から検討でき、 金属圧延サービス 技術的要件、品質、納期に対する真の適合性を確保できます。

この調達プレイブックに従うことで、予期せぬ問題を減らし、調達プロセスを加速させ、次のプロジェクトを成功へと導くことができます。 stamped sheet metal たとえあなたが 短距離金属スタンプ グローバル生産へのスケールアップを進めている場合でも、その成果を確実にします。次に、最も要求の厳しい用途に対して、適切な自動車プレス加工パートナーをどのように評価・選定するかについて詳しく見ていきます。

自信を持って自動車プレス加工パートナーを選ぶ

次のプロジェクトで 自動車用金属プレス加工 コスト効率が高く信頼性のある製品を求めているとき、本当に専門的な企業とそれ以外をどう見分ければよいでしょうか？新しい車両プラットフォームや重要なEV部品の調達を検討していると想像してみてください。価格だけでなく、品質、納期、継続的なサポートの面でもリスクは高くなります。では、あなたの 精密金属スタンプ部品 ニーズに最適なパートナーを評価・候補リスト化する体系的なアプローチを確認しましょう。 プレス鋼材部品 必要なもの

自動車用金属プレス加工における注目ポイント

複雑に聞こえますか？確かにそうである可能性がありますが、いくつかの重要なポイントに注目することで、この分野でのトップパフォーマーを特定するのに役立ちます。 自動車用スタンプ 特に重要となるのは以下の点です：

• 認証： 自動車業界向けの品質システムとして、IATF 16949またはISO 9001を確認してください。
• 製造性を考慮した設計（DFM）サポート： サプライヤーは、部品のコストと性能を最適化するための支援を積極的に行っていますか？
• 試作および量産開始のスピード： 初回品の納入および量産へのスケールアップをどのくらいの速さで行えますか？
• 対応可能な材料： 高張力鋼板、アルミニウム、特殊合金など、最新の車両設計に対応していますか？
• 自動化レベル： スタンピング工場は大量生産かつ再現性の高い生産体制が整っていますか？
• ロットサイズの柔軟性： 小規模なパイロット生産から大量生産まで、どちらにも対応していますか？
• 納期: 納品の遅延がない実績はどうですか？

能力とリスクに関するベンダー比較マトリックス

意思決定を容易にするために、主要な自動車用スタンピングベンダーの並べて比較をご覧ください。このマトリックスを自身のサプライヤー評価の出発点としてご活用ください。

プレス工場の主張を検証する方法

サプライヤーの約束が信頼できるか不安ですか？次に発注する前に、各主要項目を検証する方法をご紹介します 自動車用スタンプ部品 注文:

• 品質証明書（IATF 16949、ISO 9001）の提示と監査を依頼する
• PPAP（生産部品承認プロセス）またはFAIR文書のサンプルを要求する
• 試作段階またはプロトタイプ報告書をレビューし、タイムラインと品質パフォーマンスを確認する
• プレス工場を視察—自動化状況、清潔度、および従業員の専門性を確認する
• 納期遵守率と対応力に関する参考情報を確認する

「パートナーを選ぶ際には automotive metal stamping process 価格だけではなく、実績のある品質、材料に関する専門知識、そしてプロトタイプから数百万個の部品量産まで、途切れなく対応できる能力が重要です。」

この体系的なアプローチとベンダーマトリックスを使用することで、単に 精密金属スタンプ部品 を提供するだけでなく、すべての プレス鋼材部品 プログラムにおいて安心をもたらすプレス加工パートナーの確保に十分に備えることができます。次章では、明確なアクションプランと信頼できるリソースを用いて、コンセプトから発注まで進む方法をご紹介します。

前進するためのアクションプランと信頼できるリソース

あなたのコンセプトを stamped sheet metal 現実の量産可能な部品に変えようとしていますか？CAD図面の山を前にしているかもしれませんし、「金型投資をする前に、設計が本当に正しいことをどうやって確認すればいいのか？」とまだ考えているかもしれません。アイデアから発注までの道のりは難しく見えるかもしれませんが、適切なステップと信頼できるリソースがあれば、 プレス加工製造プロセス プロセスを合理化し、高額なミスを回避できます。自信を持って前進するためにその方法をご紹介します。

3つのステップでコンセプトから発注まで：アクションプラン

1. 図面と材料を整理—DFMチェックから開始 部品図面、3Dファイル、材料仕様書を収集してください。外部に送付する前に、製造性設計（DFM）の初期レビューを実施しましょう。これにより、製造が複雑になったりコストが上昇したりする可能性のある穴のサイズ、曲げ加工、公差などの問題を早期に発見できます。 金属板プレス加工 どこから始めればよいかわからない場合は、DFMレビューと試作見積もりを信頼できるパートナーに依頼することを検討してください。 シャオイ金属技術 として評価された選択肢です。彼らのチームは潜在的なリスクを指摘し、金型製作に着手する前に設計の最適化を支援できます。 プレス加工工程 —金型製作を確定する前までに。
2. 候補サプライヤーを短縮リスト化し、体系的なRFQ（見積依頼）を実施してください。 図面およびDFM（製造設計）ノートをもとに、適切な認証、材料に関する専門知識、関連分野での 板金プレス 実績を持つサプライヤーを特定します。標準化されたRFQパッケージ（技術的および品質要件をすべて含む）を各候補者に送付してください。この体系的なアプローチにより、混乱を減らし、見積もりのスピードを向上させ、プロトタイプ調達であっても量産計画であっても、同条件での比較が可能になります。 プレス加工用シート金属 大規模に
3. 金型計画およびパイロット生産から量産移行の承認を行います。 見積もりを検討しサプライヤーを選定した後は、金型製作計画、リードタイム、およびパイロット生産のスケジュールについて合意を図ります。初品またはパイロット生産品の承認を通じて、製品およびプロセスの妥当性を確認する機会を得られます。 製造スタンプ プロセスにおいて、公差が満たされていることを確認し、直前での予期せぬ問題を検出します。試作承認が成功した後でのみ、量産を許可し、発注書を発行してください。

DFMレビューと試作実施の適切なタイミング

いつDFMレビューを取り入れたり、試作を実施すべきか迷っていませんか？答えは、できるだけ早い段階です。曲げ半径の調整や穴の位置をエッジから離すなど、ごく小さな設計変更でも金型の再作業を防ぎ、 鋼材のスタンピング方法 プロジェクトの進行を加速させます。早期に取り組むことで、材料や公差に関するリスクを早期に発見でき、金型段階や生産段階でプロジェクトが頓挫するのを防ぐことができます。

金型加工前に公差の要件を早期にすり合わせることで、高価な金型の再作業を回避し、プロジェクトを順調に進めることができます。

信頼できるリソースと次のステップ

一人で取り組まないでください。以下の信頼できる参考資料を利用すれば、専門知識を深め、すべての 板金プレス プロジェクトを確固たる基盤の上に築くことができます：

• Machinery's Handbook - 金属加工の計算式、公差、プロセスデータにおける業界標準。
• ASMハンドブック - 材料に関する信頼性の高いデータ、成形ガイドライン、およびケーススタディを提供。 製造スタンプ .
• ISO 2768 と IATF 16949 - 公差および自動車品質管理に関する国際規格。

このアクションプランに従い、信頼できるリソースを活用することで、設計から量産まで一貫して対応できる準備が整います。 プレス加工製造プロセス - 最初の設計段階から成功した生産まで。また、第二意見や迅速な試作レビューが必要な場合は、信頼できるパートナーに相談することをためらわないでください。次の stamped sheet metal プロジェクトは、ほんの数ステップ先にあります。

プレス加工された薄板金属に関するよくある質問

1. 鋳造金属とプレス加工金属の違いは何ですか？

鋳造金属は、溶融した金属を金型に流し込み、複雑な形状に固化させることで形成されます。一方、プレス成形された板金は、平らな金属板を冷間加工用のプレス機とダイを使って成形します。プレス成形は薄くて精密な部品を高速・大量生産するのに適しており、鋳造は厚みがあり複雑な形状や少量生産の部品に適しています。

2. メタルスタンピング工程はどのように行われますか？

メタルスタンピング工程では、まず平らな金属板またはコイル材をスタンピングプレスに供給することから始まります。専用のダイを使用して、プレス機が金属を切断、曲げ、または所望の形状に成形します。ブランキング、パンチング、曲げ、絞り加工などの工程は個別に、あるいは組み合わせて実行され、効率を最大化しながら一貫性があり高品質な部品を量産します。

3. プレス成形された板金部品に最適な材料は何ですか？

低炭素鋼、ステンレス鋼、アルミニウムは、プレス成形された薄板金属に一般的に使用される材料です。素材の選定は、強度、耐腐食性、重量、成形性、コストなどの要因によって異なります。ステンレス鋼は耐久性と耐腐食性に優れているため好まれ、アルミニウムは軽量で成形が容易な点が評価されています。

4. プレス成形された薄板金属部品をよく使用する産業にはどのようなものがありますか？

プレス成形された薄板金属は、自動車製造、家電、電子機器、HVAC（空調）業界で広く使用されています。その高効率性と高精度性から、ボディパネル、エンクロージャー、ブラケットなど、大量生産かつ繰り返し製造される部品の製作に最適です。

4. 金属プレス部品を調達する際に品質とコスト効率を確保するにはどうすればよいですか？

品質と価値を確実にするため、明確な図面、材料仕様、および量産要件を提供してください。設計段階からサプライヤーを早期に巻き込み、DFMレビューを実施し、構造化されたRFQプロセスを採用してください。また、認証取得状況、DFMサポート、生産の柔軟性に基づいてベンダーを評価してください。自動車関連プロジェクトの場合、試作から量産まで一貫したサポートを提供する認定パートナー（例：Shaoyi Metal Technology）を検討することをお勧めします。
