KRATKO

Oznake potisnih iglica su površinske greške na dijelovima izlivenim pod tlakom, koje se pojavljuju kao udubljenja, izbjeljivanje ili ispupčenja. Nastaju kada iglice koje se koriste za izbacivanje gotovog dijela iz kalupa vrše preveliki ili neujednačeni pritisak. Glavni uzroci pojave oznaka potisnih iglica uključuju visoki tlak ulijevanja, povišene temperature kalupa, nedovoljno vrijeme hlađenja te nedostatke u dizajnu kalupa, poput nedovoljnog nagiba ili loše postavljenih iglica.

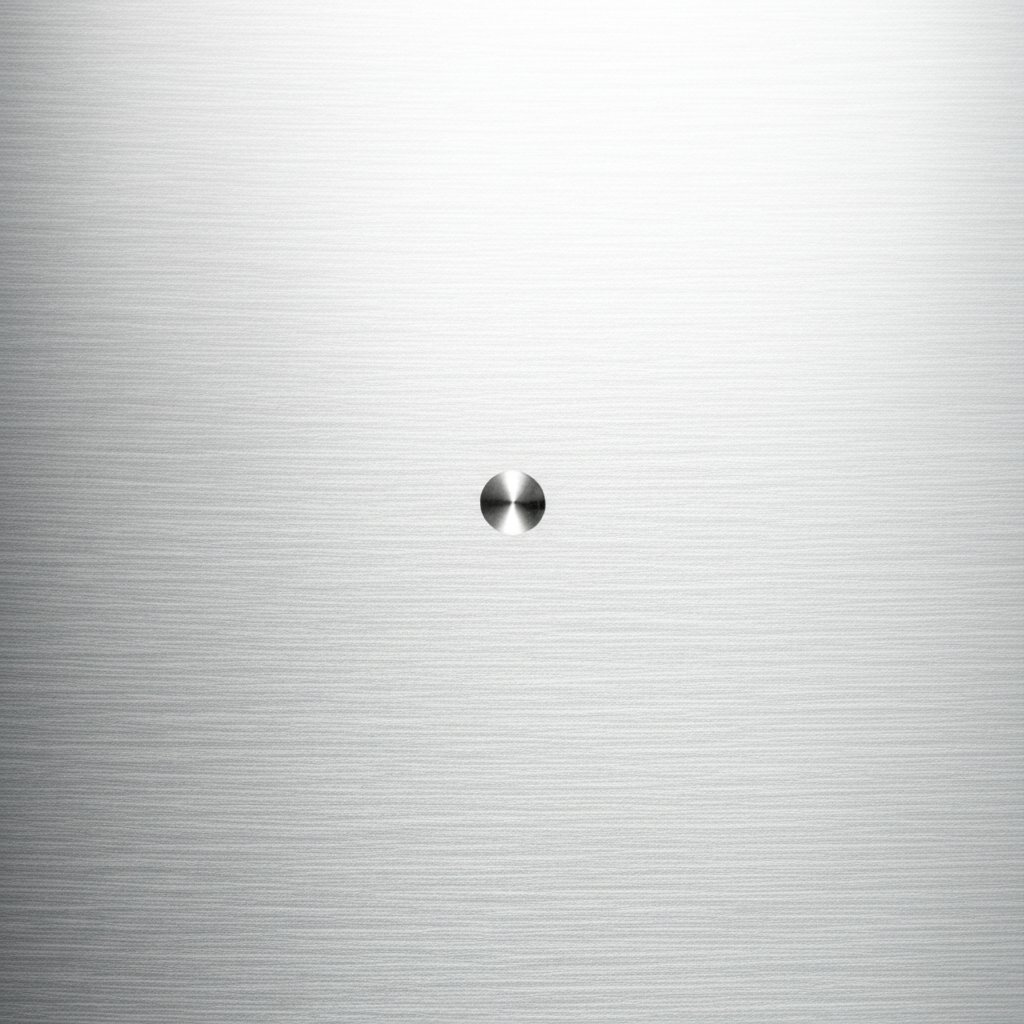

Što su oznake potisnih iglica i kako ih prepoznati?

U postupku otiskivanja, potisne igle su ključni dio kalupa, dizajnirane tako da primjenjuju kontroliranu silu za izbacivanje očvrsnutog dijela iz šupljine kalupa nakon ciklusa lijevanja. Ožiljci od potisnih igala su rezultirajuće površinske nesavršenosti koje ostaje ovo nužno mehaničko djelovanje. Iako je funkcija igala bitna za proizvodnju, ožiljci koje ostavljaju mogu varirati od manjih kozmetičkih problema do značajnih nedostataka koji utječu na sklop, funkcionalnost i strukturnu cjelovitost dijela. Razumijevanje njihovog izgleda prvi je korak u dijagnosticiranju temeljnog uzroka.

Ovi nedostaci nisu jednoliki i mogu se pojaviti na nekoliko različitih načina na površini ljevana dijela. Prepoznavanje specifičnog tipa ožiljka daje naznake o osnovnom problemu u dizajnu ili procesu. Prema stručnjacima za proizvodnju u FirstMold , ti tragovi mogu uzrokovati neravninu na površini proizvoda i utjecati na ukupni izgled. Važno je razlikovati ih od drugih nedostataka, poput udubljenja zbog skupljanja materijala, koji su povezani s kontrakcijom materijala, a ne s mehaničkom silom.

Uobičajeni izgledi tragova izbacivača uključuju:

• Udubljenja ili Depresije: To je najčešći oblik, koji se pojavljuje kao plitke kružne udubine tamo gdje su iglice došle u kontakt. Često nastaju zbog prevelikog tlaka izbacivanja ili zato što je dio bio previše mekan tijekom izbacivanja.
• Istrbujenja ili Ispupčenja: Povećani tragovi mogu nastati ako je izbacivačka iglica krivo poravnata ili se pomaknula predaleko naprijed, izobličivši površinu dijela prema van. To je ozbiljniji nedostatak koji može ometati sklop.
• Poboljenje ili Tragovi Naprezanja: Ova promjena boje nastaje kada sila izbacivanja stvori visoki napon u materijalu, mijenjajući njegov izgled bez nužnog stvaranja udubljenja. Posebno je primjetno na određenim polimerima, ali također može ukazivati na naprezanje u lijevanom metalu.
• Ozljede ili tragovi vučenja: Ako se dio ne oslobodi pravilno iz kalupa, potiskivači mogu ostaviti tragove vučenja po površini, stvarajući linearna ogrebotina. To često ukazuje na probleme poput nedovoljnog kuta izvlačenja ili hrapave površine kalupa.
• Reljefiranje: U nekim slučajevima, točan oblik kraja potiskivača ostaje utisnut na površini dijela. To se može dogoditi ako je tlak visok i koncentriran na maloj površini, kako je napomenuo Grefee Mold .

Temeljni uzroci tragova potiskivača u postupku pod tlakom

Tragovi potiskivača rijetko nastaju zbog jednog jedinog problema; obično su rezultat neravnoteže između sile potrebne za izbacivanje dijela i otpornosti dijela na deformaciju tijekom tog procesa. Ove temeljne uzroke može se u širokim crtama svrstati u dvije glavne kategorije: nedostatke u samom dizajnu kalupa i pogrešne procesne parametre tijekom proizvodnje. Sustavan pristup otklanjanju kvarova uključuje analizu oba aspekta kako bi se identificirao glavni uzrok greške.

Parametri procesa često su prvi područje koje treba istražiti, jer ih se može prilagoditi bez fizičkog mijenjanja kalupa. Faktori poput prekomjerne tlaka ulijevanja mogu prisiliti rastaljenu masu da se prejako pritisne uz zidove kalupa, povećavajući prijanjanje i time i silu potrebnu za izbacivanje. Slično tome, visoke temperature kalupa ili nedovoljno vrijeme hlađenja mogu značiti da je komad još uvijek previše mekan i plastičan u trenutku aktiviranja izbacivača, zbog čega je osjetljiv na udubljenja. Slabo optimizirana brzina izbacivanja — bilo prebrza ili prespora — također može uzrokovati udarne napetosti ili tragove vučenja na komponenti.

S druge strane, mnogi problemi s oznakama izbacivačkih iglica potječu iz dizajna i izrade kalupa. Nedovoljan kut izvlačenja — blagi zašiljeni kut na okomitim površinama kalupa — primarni je uzrok, jer drastično povećava trenje i otpor tijekom izvlačenja. Također je ključan dizajn samog sustava za izbacivanje. Korištenje premalo iglica, iglica premalog promjera ili njihova postavljanja u strukturno slabe zone koncentriraju silu izbacivanja, što dovodi do lokalizirane deformacije. Idealno, iglice bi trebale biti postavljene na čvrsta, nevidljiva područja poput rebri i ispupčenja kako bi se sila ravnomjerno rasporedila.

Kako bi pomogli u dijagnosticiranju problema, razmotrite sljedeću podjelu uobičajenih uzroka:

Strategije sprječavanja i smanjenja tijekom dizajniranja i proizvodnje

Najučinkovitiji način rješavanja tragova igle izbacivača je spriječiti njihovo pojavljivanje već u početnoj fazi. To zahtijeva proaktivni pristup koji započinje u fazi inicijalnog dizajna dijela i kalupa te se nastavlja kroz optimizaciju procesa na proizvodnoj liniji. Rješavanjem potencijalnih problema na vrijeme, proizvođači mogu uštedjeti znatno vrijeme i troškove povezane s popravcima nakon proizvodnje ili bacanjem neispravnih dijelova.

Tijekom faze dizajniranja, inženjeri bi trebali usmjeriti pažnju na stvaranje dijela koji je optimiziran za izvedivost proizvodnje. To uključuje uvođenje dovoljnih kutova izvlačenja (obично 1-3 stupnja) kako bi se olakšalo lako izvlačenje iz kalupa, kao što je detaljno opisano u CEX Casting . Položaj i veličina potiskivača su također ključni aspekti u projektiranju. Cilj je raspodijeliti silu izbacivanja na što većoj površini najizdržljivijih, necikličnih dijelova komada. Korištenje više potiskivača ili potiskivača većeg promjera može učinkovito smanjiti tlak u bilo kojoj pojedinačnoj točki. Osim toga, dobro projektiran sustav hlađenja osigurava jednoliko stvrdnjavanje komada, dajući mu dovoljnu čvrstoću da izdrži izbacivanje bez oštećenja.

Za složene komponente, posebno u zahtjevnim sektorima poput automobilske industrije, ključno je surađivati s proizvođačem koji posjeduje duboko stručno znanje u izradi alata. Na primjer, tvrtke koje nude usluge preciznog područja die-ljevanja često imaju stroge kontrole kvalitete i mogućnosti vlastitog dizajna kalupa koje omogućuju otklanjanje ovih problema već na početku. Suradnja s dobavljačem koji se specijalizirao za napredne procese die-ljevanja i koji posjeduje IATF16949 certifikaciju osigurava da se principi dizajniranja za proizvodnju (DFM) primjenjuju kako bi se spriječile greške poput oznaka izbacivača već prije početka proizvodnje.

Nakon što se započne s proizvodnjom, operateri mogu slijediti sustavnu provjeru kako bi smanjili rizike:

1. Optimizacija parametara ustrizivanja: Započnite smanjenjem tlaka ulijevanja, tlaka držanja i vremena zadržavanja na najniže razine koje i dalje proizvode potpuni dio. Time se smanjuje sila kojom je dio pričvršćen u kalupu.
2. Kontrola termalnih uvjeta: Osigurajte da je temperatura kalupa unutar preporučenog raspona za materijal. Produljite vrijeme hlađenja kako bi dio stekao dovoljnu krutost prije izbacivanja.
3. Podesite postavke izbacivanja: Smanjite brzinu izbacivanja kako biste spriječili nagli udar. Osigurajte da su igle za izbacivanje ispravno poravnate i da se glatko pomiču.
4. Koristite sredstva za otputenje kalupa: Upotrijebite odgovarajuće sredstvo za otputenje kalupa, nanoseći tanki, ravnomjerni sloj. Pretjerano nanošenje može uzrokovati druge nedostatke, pa je važna ispravna tehnika.
5. Održavanje kalupa: Redovito provjeravajte i čistite šupljinu kalupa i igle za izbacivanje. Poliranje površina kalupa može znatno smanjiti trenje i prianjanje.

Rješenja nakon proizvodnje: Kako ukloniti tragove igala za izbacivanje

Iako je prevencija uvijek idealna strategija, postoje slučajevi kada se oznake izbacivača ipak mogu pojaviti na gotovim dijelovima ili kod rada s postojećom alatnom opremom gdje izmjene dizajna nisu izvedive. U tim slučajevima mogu se primijeniti postproduktne tehnike kako bi se uklonile ili sakrile ove oznake, osobito kod estetskih primjena gdje je vanjski izgled površine od presudne važnosti. Ove metode povećavaju vrijeme i troškove rada u proizvodnom procesu, pa se obično koriste samo u situacijama kada odbacivanje dijela nije izvedivo.

Najčešća metoda za uklanjanje udubljenja je popunjavanje. Ovaj postupak uključuje nanošenje punila, poput specijalizirane kitne ili epoksidne smole, u udubljenje koje je ostavio izbacivački igličasti stezaljka. Izbor punila ovisi o osnovnom materijalu die-cast dijela i potrebnom kvaliteti površine. Nakon što se punilo nanese i potpuno izliječi, višak materijala pažljivo se bruši kako bi bio u ravnini s okolnom površinom. Nakon toga slijedi poliranje kako bi se popravljeni dio besprijekorno uklopio s ostatkom dijela. Ova tehnika je učinkovita, ali zahtijeva vještinu da bi se postigao nevidljiv popravak, osobito na dijelovima koji će se bojati ili prevlačiti.

Za manje nedostatke poput blagih izbočina ili promjene boje površine, mehaničke metode dorade mogu biti dovoljne. Brusenjem ili poliranjem mogu se izravnati izdignute oznake, dok tehnike poput piaskarenja mogu stvoriti jednoličnu teksturu površine koja učinkovito sklanja manje nepravilnosti. Međutim, važno je uzeti u obzir specifikacije dijela, jer ove abrazivne metode uklanjaju materijal i mogu utjecati na dimenzionalne tolerancije. Kod svakog popravka nakon proizvodnje, ključno je dodatni trošak usporediti s vrijednošću spašavanja dijela.

Ako trebate izvršiti popravak, slijedite ove opće korake:

1. Procijenite nedostatak: Utvrdite nalazi li se oznaka na udubljenju, izbočini ili samo na površinskom defektu. To će odrediti prikladnu metodu popravka.
2. Pripremite površinu: Temeljito očistite područje oko oznake kako biste uklonili masti, ulja ili sredstva za otpuštanje. Time se osigurava pravilna adhezija za punila ili premaze.
3. Nanesite punilo (za udubine): Ako popunjavate udubljenje, nanesite odgovarajuću kitu ili epoksid na oznaku, nešto više nego što je potrebno kako biste nadoknadili skupljanje i brušenje. Ostavite da se potpuno izliječi prema uputama proizvođača.
4. Brušenje i poliranje: Pažljivo obrišite izliječeni ispuni ili bilo koje izbočene oznake dok površina ne bude savršeno ravna. Počnite grubljim brusnim papirom i postupno prelazite na sve finije zrnate za glatki završetak. Polirajte područje kako biste postigli teksturu koja odgovara izvornoj površini.
5. Završna obrada: Ako se dio boji ili premazuje, oštećeno područje treba najprije gruntirati kako bi se osigurao jednoličan konačni izgled.

Često postavljana pitanja

1. Što uzrokuje oznake izbacivača?

Oznake izbacivača uglavnom su uzrokovane naprezanjem koje djeluje na odlivak tijekom vađenja iz kalupa. Ključni faktori uključuju prekomjerno tlaka tijekom ulijevanja, visoku temperaturu kalupa, nedovoljno vrijeme hlađenja ili loš dizajn kalupa, poput nedovoljnog kuta izvlačenja ili sustava izbacivača koji koncentrira preveliku silu na malim površinama dijela.

2. Koja je svrha oznaka izbacivača?

Same oznake izbacivača nemaju nikakvu svrhu; one su nepoželjan nusprodukt nužnog koraka u proizvodnji. Izbacivači koji ih stvaraju neophodni su za potiskivanje gotovog dijela iz kalupa. Cilj u proizvodnji je upravljati procesom izbacivanja tako da se ove oznake svedu na minimum ili da se smjeste na nevidljivim, neciljanim površinama komponente.

3. Kako se popunjavaju oznake izbacivača?

Kako bi se popunile oznake izbacivača koje su udubljenja, punilo poput epoksi smole ili specijalne kit-mase nanosi se na udubljenje. Kada punilo otvrdne, pažljivo se izbruši tako da bude u ravnini s površinom dijela. Zatim se područje polira ili teksturira kako bi se prilagodilo okolnoj površini, čime se popravak učini praktički nevidljivim.

4. Što uzrokuje mikropukotine u odljevcima?

Pikseli su druga vrsta ljevačkog defekta od oznaka izbacivača. To su male plinske pore ili šupljine koje se pojavljuju na površini ili neposredno ispod nje. Pikseli su obično uzrokovani zarobljenim plinovima, poput vodika iz vlage u taljevini metala ili zraka zarobljenog zbog lošeg provjetravanja kalupa tijekom procesa kristalizacije.
