KRATKO

Lijevanje pod tlakom ključni je proizvodni postupak za izradu čvrstih, složenih i laganih komponenata ovjesa, uglavnom od aluminijevih legura. Ova tehnika omogućuje proizvođačima automobila znatno smanjenje ukupne mase vozila, što izravno poboljšava vožnju, učinkovitost potrošnje goriva i performanse. Kombiniranjem više dijelova u jedan čvrsti komponent, lijevanje pod tlakom također pojednostavljuje sklop i poboljšava strukturnu čvrstoću.

Uloga i prednosti lijevanja pod tlakom za automobilski ovjes

U modernoj proizvodnji automobila, potraga za lakšim, jačim i učinkovitijim vozilima je neumoljiva. Litje pod tlakom postalo je ključna tehnologija u ovom naporu, posebno za sustave ovjesa i šasija. Ovaj proces uključuje ubrizgavanje rastopljenog metala, obično legure aluminija, u čelični kalup pod visokim tlakom. Rezultat je točno oblikovani dio koji nudi izvrsnu kombinaciju čvrstoće i male mase, što je od suštinskog značaja za dinamiku vozila. Korištenjem litja pod tlakom, proizvođači mogu izrađivati dijelove s kompleksnim geometrijama koje bi bilo teško ili nemoguće proizvesti tradicionalnim metodama.

Glavne prednosti korištenja odlivaka za ovjesne komponente su značajne. Najvažnija među njima je smanjenje težine. Prema analizama u industriji, uporaba odlivaka od aluminija može smanjiti težinu tih komponenti za 30% ili više u usporedbi s dijelovima izrađenima od tradicionalnih materijala poput čelika. Ovo smanjenje težine izravno se prenosi na poboljšanu učinkovitost potrošnje goriva i smanjene emisije. Osim toga, lakši dijelovi smanjuju nerastegnutu masu vozila, omogućujući ovjesu da brže reagira na neravnine na cesti, čime se poboljšava vožnja, udobnost i ukupna performansa.

Snaga i izdržljivost također su ključne prednosti. Proces visokotlačnog ulijevanja stvara gusto metalne strukture s niskom poroznošću koje mogu izdržati značajna opterećenja i vibracije, što je presudno za sigurnosno važne dijelove poput vratila ovjesa i upravljačkih poluga. Ovaj proces također omogućuje konsolidaciju komponenti, gdje se više manjih dijelova može ponovno projektirati i proizvesti kao jedan, jači sklop. To ne samo pojednostavljuje postupak montaže, već i uklanja potencijalne točke kvara, povećavajući ukupnu čvrstoću sustava ovjesa. Proizvođači vozila visokih performansi često koriste ovu tehnologiju upravo zbog ovih razloga.

U usporedbi s drugim metodama proizvodnje, ljevanje pod tlakom nudi izražene prednosti. Iako ljevanje pod tlakom izvrsno odgovara složenim, laganim dijelovima, druge metode poput kovanja također su ključne. Na primjer, stručnjaci za automobilska kovana dijela, poput Shaoyi (Ningbo) Metal Technology , proizvode izdržljive komponente pomoću naprednih postupaka vrućeg kovanja za primjene u kojima su potrebna različita svojstva materijala. Međutim, za izradu složenih oblika s tankim stijenkama i izvrsnom obradom površine, postupak pod tlakom često je učinkovitiji i ekonomičniji, smanjujući potrebu za obilnom naknadnom obradom nakon proizvodnje.

Uobičajene komponente ovjesa i šasija izrađene postupkom pod tlakom

Postupak pod tlakom koristi se za proizvodnju širokog niza ključnih komponenti koje čine osnovu sustava šasije i ovjesa vozila. Mogućnost ovog postupka da stvara složene, visokokvalitetne dijelove čini ga idealnim za komponente koje su izložene stalnim dinamičkim opterećenjima. Ovi dijelovi od presudne su važnosti za stabilnost vozila, reakciju upravljača i opću sigurnost.

Među najčešćim komponentama ovjesa i šasija izrađenima postupkom pod tlakom su:

• Zglobni vratila upravljača: To su ključni dijelovi koji povezuju upravljački sustav s ovjesom i sklopom kotača. Čvorovi od lijevanog aluminija nude potrebnu čvrstoću i krutost, uz uštedu značajne težine u usporedbi s njihovim ekvivalentima od željeza ili čelika.
• Vlaknasti poluge: Kao glavno spojno rame u sustavu ovjesa, vlaknaste poluge moraju biti istodobno čvrste i lagane. Postupak lijevanja omogućuje optimizirane, mrežaste dizajne koji osiguravaju maksimalnu čvrstoću s minimalnom količinom materijala.
• Podramanja i nosači ovjesa: Ovi strukturni dijelovi nose sklopove motora i ovjesa. Lijevanje omogućuje izradu velikih podramanja u jednom komadu, što poboljšava krutost šasije i smanjuje složenost montaže.
• Kućišta mjenjača: Iako dio pogonskog sustava, kućišta mjenjača često su integrirana s točkama pričvršćenja na šasiju. Lijevana kućišta su lagana, dimenzionalno precizna i kruta, osiguravajući glatko prebacivanje brzina i prijenos snage.
• Stupovi amortizera: Ovi dijelovi su gornje točke za pričvršćivanje nosača ili amortizera. Ljevani tornjevi za amortizere mogu se dizajnirati s kompleksnim oblicima kako bi se prilagodili uskim motoričkim prostorima, istovremeno osiguravajući potrebnu strukturnu podršku.

Integracija ovih ljevanih dijelova ključna je za modernu arhitekturu vozila. Proizvodnjom s visokom preciznošću i dosljednošću, proizvođači automobila mogu osigurati bolje uklapanje, poravnanje i radna svojstva na svim svojim vozilskim platformama. Prelazak na lake legure aluminija u ovim primjenama ključni je faktor za napredak kako u konvencionalnim tako i u električnim vozilima.

Ključni postupci i materijali ljevanja pod tlakom

Kako bi proizveli visokokvalitetne dijelove za ovjes, proizvođači koriste nekoliko varijacija postupka ljevanja pod tlakom, od kojih je svaka prilagođena različitim zahtjevima složenosti, količine i strukturnog integriteta. Odabir postupka, zajedno s određenom legurom metala, od presudne je važnosti za postizanje željenih mehaničkih svojstava za određeni dio.

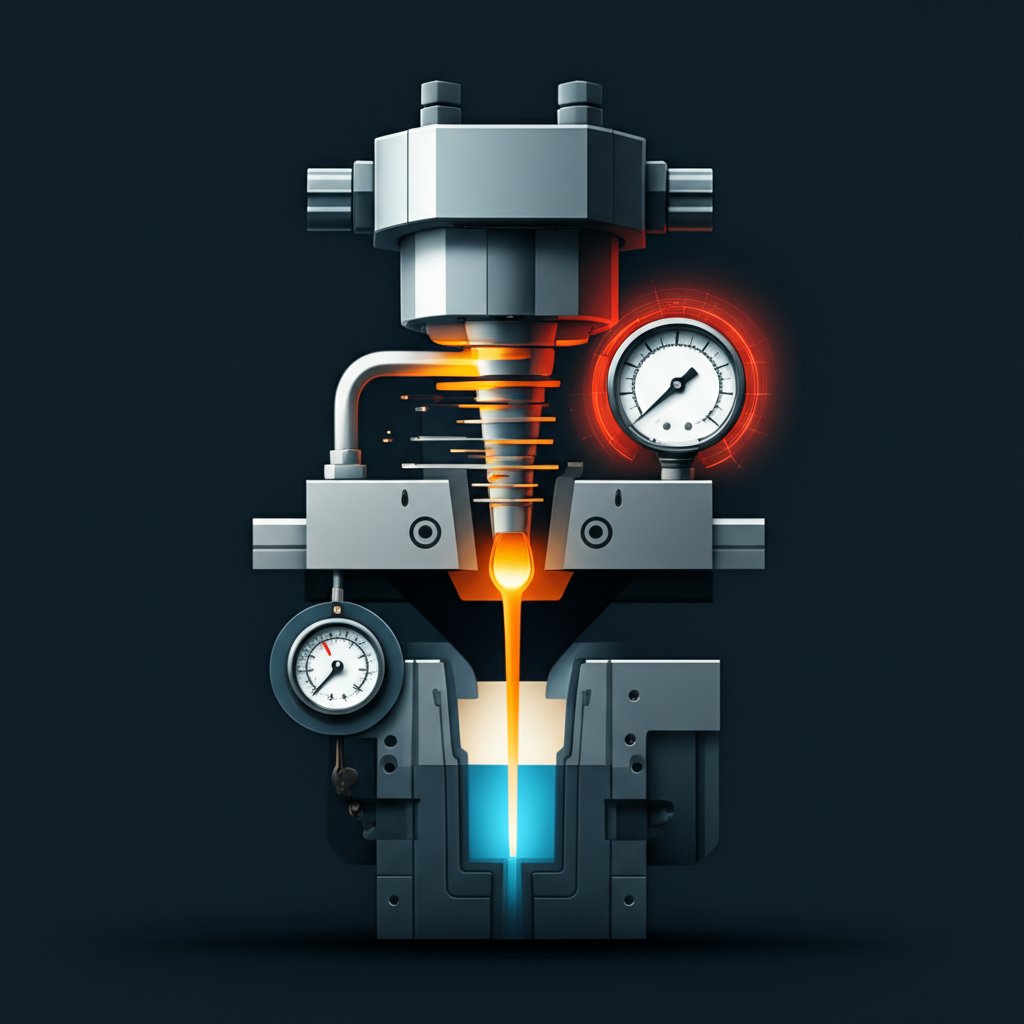

Najistaknutiji procesi uključuju:

• Lijevanje pod visokim tlakom (HPDC): Ovo je najčešća metoda kod koje se rastaljeni metal ubrizgava u kalup vrlo velikim brzinama i pod visokim tlakom (30-70 MPa). HPDC je poznat po kratkim vremenima ciklusa i sposobnosti proizvodnje dijelova s izvrsnom dimenzijskom točnošću i glatkom površinskom obradom. Idealna je za proizvodnju velikih serija komponenti poput kućišta mjenjača i blokova motora.
• Lijevanje niskim tlakom (LPDC): Kod ovog procesa metal se ubrizgava pod nižim tlakom (0,08-0,15 MPa). Sporiji, kontroliraniji punjenje rezultira dijelovima s nižom poroznošću i poboljšanim mehaničkim svojstvima, što ga čini prikladnim za sigurnosno kritične komponente koje mogu zahtijevati termičku obradu.
• Lijevanje pod tlakom uz vakuum: Unapređenje HPDC-a, ovaj proces koristi vakuum za uklanjanje zraka i plinova iz kalupa prije ulijevanja metala. To znatno smanjuje poroznost, što rezultira jačim i pouzdanijim dijelovima koji se mogu zavarivati ili termički obraditi bez grešaka. Često se koristi za strukturne komponente visokog integriteta u automobilskoj i zrakoplovnoj industriji.
• Lijevanje pod gravitacijom (GDC): Kao što ime govori, ova metoda oslanja se na gravitaciju da bi se kalup napunio. Radi se o jednostavnijem postupku od lijevanja pod tlakom i često se koristi za veće komponente sa debljim stjenkama gdje visoka brzina proizvodnje nije primarni prioritet.

Izbor materijala jednakotako je važan. Legure aluminija su dominirajući izbor za ovjesne komponente zbog njihovog izvrsnog omjera čvrstoće i težine. Uobičajene legure uključuju A380 , koja se cijeni zbog svojih lijevnih i mehaničkih svojstava, i A356 , koji nudi dobru čvrstoću i duktilnost te je pogodan za niskotlačno i gravitacijsko pod pritiskom lijevanje. Za primjene koje zahtijevaju još manju težinu, koriste se i legure magnezija poput AZ91D kombinacija odgovarajućeg procesa i legure omogućuje inženjerima da prilagode komponente kako bi zadovoljile točne ciljeve u pogledu učinka, težine i troškova.

Površinska tretiranja i završne obrade za komponente izrađene pod pritiskom

Nakon što se komponenta za ovjes napravi lijevanjem, često prolazi kroz jednu ili više površinskih obrada kako bi se poboljšali njezini učinak, izdržljivost i izgled. Ovi postupci nakon lijevanja ključni su jer štite dio od teškog radnog okruženja u kojem će se naći, uključujući izloženost vlazi, kemijskim solima na cestama i fizičkim udarcima. Odabir završne obrade ovisi o specifičnim zahtjevima komponente, poput otpornosti na koroziju, otpornosti na habanje ili estetike.

Uobičajena površinska tretiranja za aluminijske dijelove izrađene pod pritiskom uključuju:

• Anodizacija: Ovaj elektrokemijski proces stvara tvrdi, izdržljivi i otporan na koroziju oksidni sloj na površini aluminija. Također se može koristiti za dodavanje boje komponenti.
• Prstohvatno fosfiranje: Suhi postupak završne obrade kod kojeg se fini prah nanosi na dio, a zatim otvrdne pod djelovanjem topline. Stvara debeli, izdržljivi premaz koji je vrlo otporan na olupine, ogrebotine i koroziju.
• Elektroobložavanje: Uključuje nanošenje tankog sloja drugog metala (poput kroma ili nikla) na površinu dijela radi poboljšanja otpornosti na habanje ili stvaranja dekorativnog izgleda.
• Bojenje: Konvencionalni tekući premaz koji osigurava dobru zaštitu od korozije i širok izbor boja.
• Pasivacija: Kemijska obrada koja uklanja slobodan željezo s površine i stvara pasivni oksidni sloj, čime se poboljšava prirodna otpornost aluminija na koroziju.
• Čišćenje projektilima: Postupak kod kojeg se abrazivni medij ubrzava prema površini dijela radi njegove čišćenja, uklanjanja žulja te stvaranja jednolične matirane teksture koja može poboljšati prianjanje naknadnih premaza.

Odabir odgovarajućeg površinskog tretmana ključan je korak u procesu proizvodnje. Za vješaljku koja je izložena otpadnim materijalima s ceste i soli, otporan premaz poput praha može biti idealan. Za komponentu koja zahtijeva određeni estetski izgled, može se preferirati anodizacija ili slikanje. Konačno, ovi završni dodaci osiguravaju da komponente izrađene pod pritiskom ne samo da imaju dobar mehanički učinak, već i da traju tijekom cijelog vijeka trajanja vozila.

Često postavljana pitanja

1. Koje su tri glavne komponente potrebne za sustav ovješenja?

Osnovni sustav ovješenja sastoji se od tri primarne vrste komponenti: poluga (poput upravljačkih poluga i vješaljki koje drže kotače), opruga (koje apsorbiraju udarce od neravnina) i amortizera ili gušača (koji rasipaju energiju iz opruga kako bi se spriječilo njihanje).

2. Koje su komponente procesa die castinga?

Glavni sastojci razlijevanja pod tlakom su metalne legure koje se koriste za izradu dijelova. Najčešće korištene legure temelje se na aluminiju, cinku i magneziju. Posebne legure poput aluminija AA 380 i magnezija AZ91D biraju se zbog njihovih jedinstvenih svojstava, kao što su čvrstoća, otpornost na koroziju i ljevka u kalupu.

3. Što su HPDC i LPDC?

HPDC znači razlijevanje pod visokim tlakom (High-Pressure Die Casting), a LPDC znači razlijevanje pod niskim tlakom (Low-Pressure Die Casting). Ključna razlika je u tlaku koji se koristi za ubrizgavanje rastaljenog metala u kalup. HPDC koristi vrlo visok tlak za brzu proizvodnju i detaljnu izradu, dok LPDC koristi niži tlak za sporiji, kontroliraniji punjenje kalupa, što rezultira gušćim dijelovima s manje poroznosti.

4. Što su PDC i GDC?

PDC znači ljevanje pod tlakom, što je širok pojam koji uključuje HPDC i LPDC. Odnosi se na bilo koji postupak ljevanja u kalupe u kojem se rastaljeni metal ubacuje u kalup pod tlakom. GDC, ili ljevanje gravitacijskim postupkom, je proces u kojem se rastaljeni metal ulijeva u kalup i ispunjava ga isključivo silom gravitacije, bez vanjskog tlaka.
