Процесът на шампиране разяснен: от суров лист до готова част

Какво всъщност означава металното штамповане в съвременното производство

Някога ли сте се чудили как производителите произвеждат милиони идентични метални части с изключителна прецизност? Отговорът се крие в процес, който е оформял индустриите повече от век. Разбирането на това, което представлява металното штамповане, отваря вратата към оценяването на един от най-ефективните производствени методи, налични днес.

Основното определение на металното штамповане

И така, какво точно е штамповането? В основата си значението на штамповането се отнася до хладнодеформиращ производствен процес процес, при който плоският листов метал се превръща в прецизни триизмерни форми. За разлика от машинните операции, при които материалът се отстранява чрез рязане, металното штамповане прилага контролирана сила, за да деформира метала, без да премахва някаква част от него. Този фундаментален принцип прави процеса изключително ефективен, с минимални отпадъци и максимално използване на материала.

Металното штамповане — също наричано пресоване — включва поставянето на плосък листов метал, в който и да е от двете форми: руло или заготовка, в штамповъчен прес, където повърхността на инструмента и матрицата оформят метала в желаната форма чрез техники като пробиване, изрязване, огъване, монетно штамповане, релефно штамповане и фланцовка.

Когато си представите штамповането в практически термини, си помислете за натискането на формичка за бисквити в тесто — само че „тестото“ тук е стомана, алуминий или мед, а прилаганите сили могат да достигнат хиляди тона. Металът се деформира и разтяга в кухината на матрицата, като завинаги приема новата форма, запазвайки при това своята структурна цялост.

Защо штамповането доминира в съвременното производство

Защо този метод е станал основа на производството в големи обеми? Отговорът се свежда до три ключови предимства: скорост, последователност и икономическа ефективност.

Помислете за автомобилната индустрия, където един-единствен автомобил съдържа стотици формовани метални компоненти. От каросерийни панели до скоби, производителите разчитат на този процес, защото той осигурява:

• Изключителна скорост: Съвременните преси могат да извършват от 20 до 1500 хода в минута
• Забележителна последователност: Всеки детайл съвпада с предишния с точност, измервана в части от милиметъра
• Икономическа ефективност: След като шаблоните са изработени, разходите на единица рязко намаляват при високи обеми на производството

Освен в автомобилната индустрия, формованите метални части се използват и в аерокосмически компоненти, електронни устройства, медицинско оборудване и ежедневни потребителски стоки. Този процес е претърпял значително развитие от първоначалното му прилагане през 1880-те години за производство на части за велосипи и в крайна сметка дори Хенри Форд е бил принуден да го приеме, когато методът на чекмеджето (штампуване с матрица) не можел да задоволи изискванията за производствени обеми.

Три основни компонента, необходими за всяка операция по формоване

Какво представлява операцията по штамповка без нейните основни елементи? Всяка успешна штамповъчна операция се основава на три взаимосвързани компонента, които работят в хармония:

1. Листов метал (заготовката): Суровината — обикновено стомана, алуминий, мед или латун — постъпва под формата на плоски рулони или предварително изрязани заготовки. Свойствата на материала, като например пластичността и пределната здравина при опън, директно влияят върху това кои форми могат да бъдат получени.

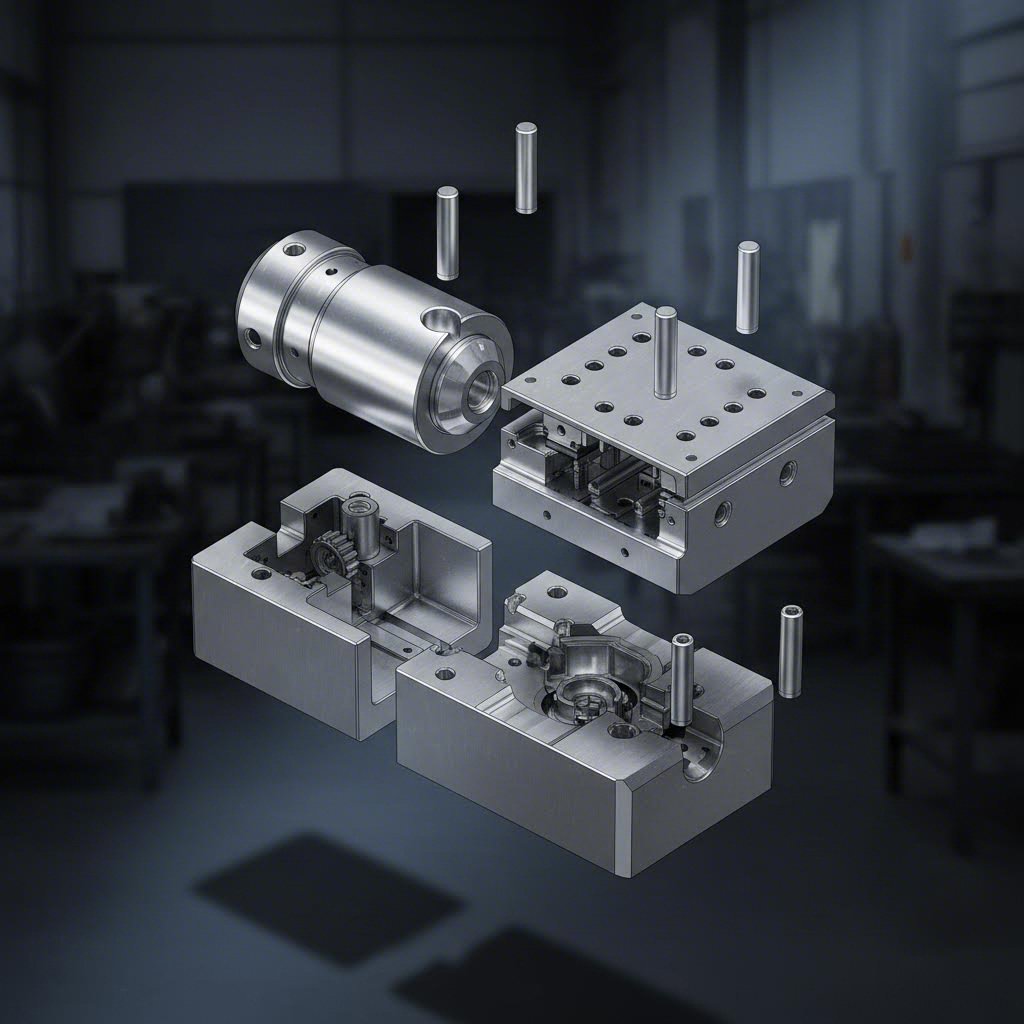

2. Штамп (инструментът): Този точно изработен инструмент съдържа отрицателния образ на крайната детайл. Штамповете могат да варират от прости еднооперационни конструкции до сложни прогресивни системи с десетки станции.
3. Преса (източникът на мощност): Независимо дали е механична, хидравлична или сервоуправлявана, пресата осигурява контролираната сила, необходима за вмъкване на метала в кухината на штампа. Изборът на преса зависи от фактори като необходимата тонажност, скоростта на хода и сложността на детайла.

Тези три елемента формират основата, която ще трябва да разберете, докато изследваме подробно всеки етап от този метод на производство. Взаимодействието между избора на материал, конструкцията на матрицата и възможностите на пресата в крайна сметка определя дали един проект ще успее или ще се провали.

Пълен стъпка по стъпка обяснен процес на штемпеловане

Сега, когато сте разбрали основните компоненти, как всъщност една идея се превръща в готова штемпелована част ? Процесът на штемпеловане следва внимателно координирана последователност, при която всеки етап се основава на предишния. Ако пропуснете някой етап или го изпълните набързо, ще се сблъскате със скъпо струващи коригиращи работи по-нататък в процеса. Нека проследим целия производствен процес на штемпеловане — от концепцията до окончателната инспекция.

От чертеж до готова част

Представете си процеса на штемпеловане като строителство на къща — няма да залеете основата, преди да сте довършили архитектурните чертежи. По същия начин успешните проекти за штемпеловане преминават през отделни фази в точно определен ред:

1. Концепция и разработка на дизайна: Инженерите работят с клиенти, за да разберат функционалните изисквания, допуските и обемите на производството. С помощта на софтуер за компютърно подпомогнато проектиране (CAD) те създават подробни 3D модели и технически чертежи, които определят всяко измерение.
2. Избор на материал: Въз основа на изискванията за крайното приложение на детайла инженерите избират оптималния метал, като вземат предвид фактори като якост, формоваемост, корозионна устойчивост и разходи.
3. Конструиране на инструменти и форми: Точностните матрици се проектират според точните спецификации. Този етап определя дали детайлът може действително да бъде произведен така, както е проектиран.
4. Изработка на матрици: Квалифицирани инструментални майстори изготвят матриците, използвайки висококачествени инструментални стомани, често прилагайки процеси като фрезоване с ЧПУ и електроерозионно обработване (EDM) за постигане на висока точност.
5. Прототипиране и валидиране: Преди пълномащабното производство се изготвят пробни детайли, за да се тества матрицата и да се потвърди, че получените продукти отговарят на спецификациите.
6. Настройка и програмиране на пресата: Операторите конфигурират штамповъчната преса с оптимални параметри — дължина на хода, скорост, налягане и скорост на подаване.
7. Производствена серия: Металните листове или ролки се подават в пресата, където матриците преобразуват суровия материал в готови компоненти с висока скорост.

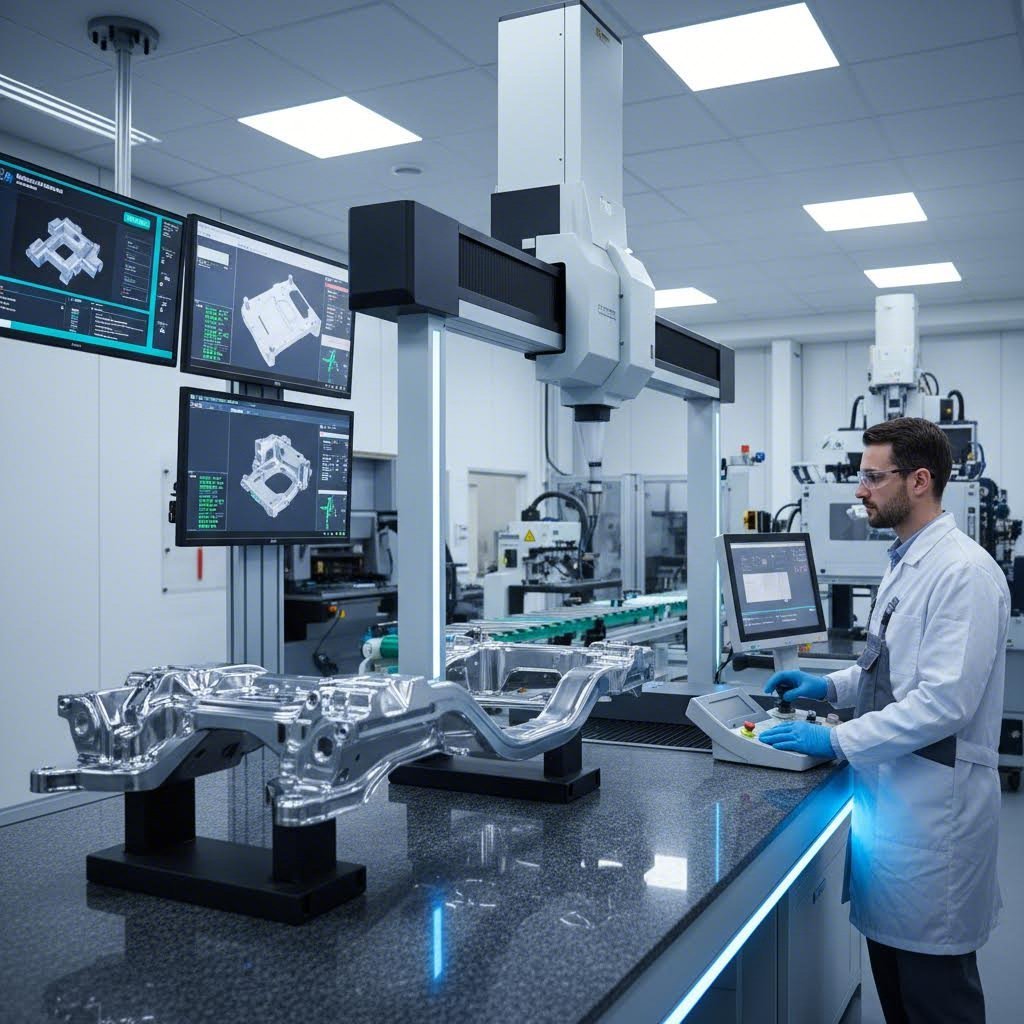

8. Контрол на качеството: Всеки компонент минава през измерителни проверки, визуална оценка и функционално тестване, за да се гарантира еднородността му.
9. Вторични операции и довършителна обработка: Компонентите може да изискват допълнителни процеси като отстраняване на заострени ръбове (дебъринг), термична обработка, галванизация или сглобяване.

Защо тази последователност има толкова голямо значение? Защото решенията, взети в ранните етапи, оказват влияние върху целия процес на штамповане на листов метал. Изборът на неподходящ материал засяга износването на матриците. Недобре проектираните матрици водят до дефекти по време на производството. Неправилната настройка предизвиква нееднородност на компонентите. Всеки етап е директно свързан със следващия.

Критичният етап на проектиране и инженерство

Представете си, че се опитвате да сглобите мебели без мерки — такъв е резултатът от бързането през етапа на проектиране. Според RCO Engineering разработката на продукта започва с концептуализирането на крайния продукт и изисква съвместна работа между екипите по проектиране и инженерите върху сложни проекти, базирани на техническите спецификации.

През тази фаза инженерите се фокусират върху няколко критични елемента:

• Проектиране с оглед възможността за производство (DFM): Детайлите се оптимизират така, че да могат да бъдат ефективно шампирани, като се избягват невъзможни геометрии или прекомерна сложност.
• Анализ на толеранции: Инженерите определят допустимите размерни отклонения въз основа на функционалните изисквания.
• Спецификация на материала: Якостта, гъвкавостта и разходите всички имат значение при избора между стомана, алуминий, латун и мед.
• Съображения относно обема: Обемът на производството влияе върху икономическата обоснованост на използването на прогресивни матрици или по-прости композитни матрици.

Процесът на шампиране на метал започва действително тук — не когато пресата започне да работи. Както отбелязва Sinoway Industry, използването на най-съвременен CAD софтуер за създаване на подробни чертежи и 3D модели гарантира, че проектът на продукта е оптимизиран както за функционалност, така и за производственост.

Производствен процес, който осигурява последователност

След като инструментите са валидирани и пресата е конфигурирана, производствената фаза превръща суровия материал в готови компоненти. Но какво всъщност се случва по време на типичен цикъл на шампиране?

Стандартният производствен процес включва следните стъпки:

1. Зареждане с материал: Навит метал или предварително изрязани заготовки се подават в пресата ръчно или чрез автоматизирани системи за подаване.
2. Позициониране: Материалът се придвижва до точни позиции чрез водачи или системи, ръководени от сензори.
3. Штамповъчно действие: Рамото на пресата се спуска, принуждавайки материала да навлезе в кухината на матрицата, където той се реже, огъва или формира.
4. Изхвърляне на детайла: Готовите детайли се отделят от матрицата и се събират за инспекция.
5. Повторение на цикъла: Процесът продължава с честота от 20 до повече от 1000 хода в минута, в зависимост от сложността на детайлите.

Инженерите използват смазочни материали по време на целия штамповъчен производствен процес, за да намалят триенето и да удължат срока на експлоатация на инструментите. Охладителните системи помагат за разсейване на топлината, особено при високоскоростни операции, при които триенето може да повлияе върху качеството на детайлите.

Контролът на качеството не чака до края. Операторите следят параметрите в реално време, а статистическото пробоотборване засича отклоненията, преди те да се превърнат в разпространени проблеми. Както подчертава Aranda Tooling, идеалният доставчик на услуги за метално штамповане комбинира оборудване, персонализирани възможности и обширна експертиза, за да постигне целите на проекта.

Разбирането на този пълен работен процес разкрива защо штамповането се отличава при производството в големи обеми — веднъж когато системата бъде настроена точно, тя осигурява забележителна последователност част след част. Но какъв тип преса трябва да използвате за вашето конкретно приложение? Точно това ще разгледаме по-нататък.

Типове штамповъчни преси и техните идеални приложения

И така, вие сте проектирали своята част и сте очертали работния процес — но кой штамповъчен прес всъщност трябва да формира вашия метал? Този въпрос затруднява много производители, тъй като отговорът директно влияе върху скоростта на производството, качеството на частите и дългосрочните разходи. Нека анализираме трите основни типа преси, за да можете да изберете подходящата машина за вашите специфични нужди.

Какво представлява штамповъчният прес по същество? Това е мощната единица, която прилага контролирана сила върху метала, за да го втисне в кухините на матрицата . Но не всички штамповъчни преси функционират по един и същи начин. Всеки тип — механичен, хидравличен и серво — използва различни механизми за генериране и контрол на тази сила. Разбирането на тези разлики ви помага да избегнете скъпи несъответствия между оборудването и приложението.

Механични преси за производство с висока скорост

Ако скоростта е приоритетът ви, механичните преси често са най-доброто решение. Тези машини използват електродвигател за генериране на енергия, която се предава и съхранява в масивен маховик. Този маховик задвижва системата за пробиване и пресоване чрез кривошипно-механизъм, като преобразува ротационната енергия в линейно движение, което движи плунжера.

Защо производителите предпочитат механичните метални штамповъчни преси за работа в големи обеми? Отговорът се крие в принципа им на действие. Маховикът съхранява ротационна енергия и освобождава контролирани порции от нея, за да задвижва бързи и последователни ходове. Според Sangiacomo Presses , механичните преси надминават серво-пресите по скорост на работа, което ги прави особено предимни за мащабни производствени операции, където всяка секунда от производствения процес има значение.

Основните предимства на механичните штамповъчни преси включват:

• Изключителна скорост: Непрекъснатите бързи цикли гарантират висок изход за повтарящи се производствени задачи
• Надеждност и издръжливост: Десетилетия на проверена технология с издръжлива конструкция, която минимизира неочакваните повреди
• Сурова мощ: Номиналните стойности обикновено варират от 20 тона до 6000 тона и позволяват лесно изпълнение на тежки задачи
• Икономическа ефективност: По-ниски първоначални инвестиции и по-просто поддържане в сравнение с сервопресите

Механичните преси обаче имат ограничения. Те предлагат намалена гъвкавост по отношение на дължината на хода и профила. Маховикът работи непрекъснато през целия цикъл на пресоване, което води до по-високо енергопотребление. Освен това те обикновено работят при по-високи нива на шум, което може да изисква допълнителни мерки за безопасност на работното място.

Преимущества на хидравличните преси при сложни формовъчни процеси

Когато приложението ви изисква променлива сила и възможност за дълбоко изтегляне, хидравличните преси излизат на преден план. Тези машини работят по напълно различен принцип — използват под налягане хидравлична течност вместо кинетичен маховик за генериране на сила.

Основната конфигурация включва два свързани помежду си цилиндъра: голям цилиндър с висок обем, наречен „рама“, и по-малък цилиндър с нисък обем, наречен „плунжер“. Докато хидравличната течност се премества от рамата към плунжера, вътрешното налягане рязко нараства. Според SPI , тази система може да осигурява до приблизително 10 000 тона сила за стоманено штамповане.

Какво прави хидравличния стоманен штампрес подходящ за сложни формовъчни операции? Разгледайте следните предимства:

• Пълна сила през целия ход: В отличие от механичните преси, които развиват максимална сила само в определени точки, хидравличните системи поддържат постоянна сила
• Превъзходна способност за дълбоко изтегляне: Контролираната и променлива сила е изключително подходяща за формоване на сложни напречни сечения
• Гъвкавост при работа с тежки материали: Предпочитана за обработка на по-дебели или метали с висока здравина при опън
• Регулируемо прилагане на сила: Операторите могат да настройват налягането с висока точност според изискванията към материала

Каква е компромисната цена? Хидравличните преси работят по-бавно от механичните им аналоги. Но за приложения, изискващи сложни штамповани метални части или значителна деформация на материала, тази последователност и адаптивност често надвишават предимствата на скоростта.

Серво-пресова технология и програмируем контрол

Представете си комбинация от механичната скорост и хидравличната прецизност — това е именно това, което осигурява серво-пресовата технология. Тези напреднали машини използват високомощни серво-двигатели вместо маховици, което осигурява безпрецедентен контрол върху процеса на штамповане.

Какво отличава металната штамповаща преса със серво-технология? Серво-двигателят управлява директно движението на плунжера, позволявайки реалновременни корекции на хода и скоростта в зависимост от конкретната задача. Софтуерът управлява двигателя, което осигурява модификации на летящо („on-the-fly“), недостижими за механичните системи.

Според Eigen Engineering сервопресите са отличен избор за задачи, изискващи изключителна точност, като например електроника, медицински изделия или висококачествени штамповани метални части. Те също позволяват бързи настройки, което ги прави идеални за производствени цехове с променящи се изисквания.

Основните предимства включват:

• Прецизност и контрол: Високо програмируеми профили на хода с регулируемо движение, скорост и положение във всяка точка
• Енергийна ефективност: Енергията се консумира само по време на самия процес на штамповане, а не непрекъснато
• Многофункционалност: Адаптира се към различни материали, дебелини и изисквания за формоване без физически настройки
• Съкращаване на времето за настройка: Запазените програми могат да се извикват незабавно в среда с високо разнообразие на продукцията
• Максимална гъвкавост по отношение на прилаганата сила: Способност да развиват максимална пресоваща сила във всяка точка от операцията

Какви са недостатъците? По-високи първоначални инвестиции и по-сложни изисквания за поддръжка. Тези машини изискват оператори с по-висока техническа квалификация и специализирани знания както за механичните, така и за софтуерните компоненти.

Сравнение на типовете преси с поглед отгоре

Изборът между тези опции изисква оценка на множество фактори спрямо вашите конкретни производствени нужди. Следващото сравнение помага да се изясни кой тип преса отговаря на различните оперативни приоритети:

Фaktор	Механична преса	Hidравлическа преса	Серво прес
Скоростен капацитет	Най-висока (бързи непрекъснати цикли)	Най-бавна (контролирана, устойчива)	Умерена до висока (програмируема)
Диапазон на силата	20 до 6 000 тона	До 10 000 тона	Зависи от модела; пълна сила във всеки момент на хода
Прецизен нивелир	Постоянен, но фиксиран профил	Добра, с променлив контрол	Изключително (пълна програмираност)
Консумация на енергия	По-високо (непрекъснато въртене на маховика)	Умерена	По-ниско (енергия по изискване)
Най-добри приложения	Производство в голям обем и с повтарящи се операции; прогресивни и трансферни операции	Дълбоко изтегляне; тежки материали; сложни формообразуващи процеси	Производство с голямо разнообразие от продукти; прецизни компоненти; електронни и медицински компоненти
Начална цена	По-ниско	Умерена	По-висока
Сложност на поддръжката	Прост	Умерена	Сложна (изисква специализирани познания)

Как изборът на преса влияе върху качеството на детайлите? Връзката е пряка. Механичните преси осигуряват последователни резултати за прости и повтарящи се операции, но липсват им гъвкавостта за сложни геометрии. Хидравличните системи се отличават, когато детайлите изискват продължително налягане или значително течение на материала. Серво-пресите предлагат необходимата прецизност за тесни допуски и сложни конструктивни елементи.

Изискванията за тонаж също влияят върху избора ви. Ако изберете преса с недостатъчна мощност, ще имате проблеми с непълното формоване или с прекомерното износване на матриците. Ако изберете преса с прекалено голяма мощност, ще загубите капитал за неизползвана мощност. Съгласуването на възможностите на пресата с конкретните изисквания за вашата детайлна част гарантира оптимални резултати без ненужни разходи.

След като изборът на преса е уточнен, следващият логичен въпрос е: какви методи за штамповка ще изпълняват тези машини? Нека разгледаме деветте основни метода, които превръщат плоския метал в функционални компоненти.

Девет основни метода за штамповка и кога да използвате всеки от тях

Избрали сте пресата си и сте картографирали работния си процес — но коя точно техника за штамповане оформя вашата част? Отговорът зависи от това, което се опитвате да постигнете. Всяка методика прилага сила по различен начин, като създава различни резултати — от прости изрязани форми до сложни триизмерни конструкции. Нека разгледаме деветте основни техники, от които производителите се ползват ежедневно, както и инженерните принципи, които правят възможно работата на всяка от тях.

Преди да навлезем в конкретиката, ето бърз преглед на техниките, които ще разгледаме:

• Изрязване: Изрязване на плоски форми от листов метал за създаване на заготовки
• Пробиване: Пробиване на отвори и вътрешни елементи в листов метал
• Огъване: Формиране на ъгли и криви по линеен ос
• Коване: Прилагане на изключително високо налягане за създаване на фини детайли и прецизни размери
• Оттискане: Издигане или втълпяване на шарки по повърхността на метала
• Фланширане: Сгъване на ръбове под ъгъл за сглобяване или усилване
• Теглене: Издърпване на метал в дълбоки кухини за формиране на холоу форми
• Прогресивно штамповане с матрици: Изпълнение на множество операции последователно, докато материалът напредва през станции
• Штамповане с преносно устройство: Преместване на отделени части между независими работни станции

Разбирането кога да се приложи всеки метод — и осъзнаването на техните ограничения — прави разликата между успешни проекти и скъпи провали. Нека разгледаме подробно всеки метод.

Изрязване и пробиване за прецизни отвори

Какво се случва първо, когато суровият листов метал влезе в процес на штамповане? Обикновено той се изрязва. Изрязването и пробиването представляват двата основни метода за рязане и макар да изглеждат подобни, те имат противоположни цели.

Изсичане включва изрязване на плоска форма от по-голям лист — отстранената част става вашата заготовка. Представете си това като използване на формичка за бисквити, при която запазвате бисквитата, а отхвърляте заобикалящото я тесто. Според Tuling Metal , изрязването е първата стъпка в операциите по штамповане на метал, при която външният контур на штампования метален компонент се изрязва за удобство. Този пример на штамповане създава основата за всички последващи формообразуващи операции.

Когато извършвате бланково штамповане на метал, инженерният принцип се основава на срязваща сила. Пуншът се спуска в съответстващата матрица, а метала се прекъсва чисто по режещия ръб. Зазорът между пунша и матрицата — наречен зазор — критично влияе върху качеството на ръба. Твърде малък зазор причинява излишно износване на инструмента; твърде голям зазор води до неравни, заострени ръбове.

Проколване обръща ситуацията. Тук пробивате дупки или прорези в листа, а отстранените парчета стават отпадъчен материал. Работната част остава листът с дупките в него. Инструментите за пробиване обикновено са изработени от високовъглеродна стомана и изискват редовно поддържане, за да се запази прецизността при рязане. Вариации включват лансиране (резане на частични контури), шавиране (подобряване на качеството на ръба) и нийблинг (създаване на сложни форми чрез припокриващи се резове).

Основни фактори, които трябва да се имат предвид при операциите по рязане:

• Минималният диаметър на дупката трябва да е поне 1,2 пъти по-голям от дебелината на материала за пластични материали като алуминия
• За високопрочни материали като неръждаема стомана увеличете минималния диаметър до 2x дебелината
• Разстоянието от ръба до елемента трябва да се поддържа поне 2x дебелината на материала, за да се предотврати деформация
• Пробиването води до груби ръбове, които изискват заравняване или вторична финиш обработка

Сравнение на техниките за огъване и формоване

След като заготовката ви е изрязана, огъването превръща равния метал в триизмерни форми. Но огъването не е една-единствена техника — това е цяло семейство свързани методи, всеки от които е подходящ за конкретни приложения.

Стандартно огъване се извършва чрез поставяне на метала върху матрица, докато бутало натиска заготовката, за да се получи желаният ъгъл. Ще срещнете L-огъвки, U-огъвки и V-огъвки, в зависимост от геометрията на матрицата. Инженерната предизвикателство е еластичното връщане (springback). Металът има еластичен компонент, който го кара частично да се върне към първоначалната си форма след отстраняване на натоварването. Опитните инженери компенсират този ефект чрез леко надогъване.

Въздушен изкачване предлага икономична алтернатива. Пуншът не достига напълно дъното на матрицата, оставяйки въздушна цепнатина под материала. Този подход изисква по-ниска тонажна сила и елиминира необходимостта от комплектовани инструменти, но постигането на тесни допуски става по-трудно. Точността на ъгъла зависи от прецизния контрол на зазора.

Пълно натискане (Bottoming) (също така наричано гравирано огъване) принуждава листа напълно да влезе в пригодена V-образна матрица под силно налягане. За разлика от въздушното огъване, огъването до дъно произвежда постоянни и прецизни огъвания с минимален еластичен връщане (springback). Компромисът? То поддържа само V-образни огъвания и изисква значително по-висока сила на преса.

Фланширане специализира се в огъване на малки ръбове на детайли под криволинейни ъгли. Тези фланцови ръбове създават точки за свързване, които позволяват монтирането на сборки. Производителите разчитат на фланцоване, когато е необходима висока точност по криволинейни повърхности.

Ключови аспекти при огъване:

• Огъването на твърди метали с ниска пластичност води до риск от пукнатини — особено когато огъванията са успоредни на посоката на зърното.
• Извършете огъване след операциите по изтегляне, за да се избегнат дефекти, свързани с концентрация на напрежение
• Спазвайте минимален радиус на огъване от поне 0,5× дебелината на материала за остри ъгли
• Допуснете отклонение от ±1 градус при штамповка на ъгли от 90 градуса

Ковка и релефно оформяне за повърхностни детайли

Нуждаете ли се от фини детайли, прецизни размери или декоративни мотиви? Ковката и релефното оформяне осигуряват повърхностни модификации, които други методи не могат да постигнат.

Монетарен това представлява студено формоване в най-високата му прецизност. Две матрици компресират листовия метал едновременно от двете страни, прилагайки екстремно налягане, което кара материала да се разтегне и запълни всеки детайл на матрицата. При ковката на листов метал процесът произвежда фини елементи с минимално преместване на материала. Получените повърхности притежават подобрена устойчивост срещу ударни и абразивни въздействия — което обяснява защо този метод се използва и при производството на истински монети. Ковката на стомана или други метали обикновено се извършва като завършваща операция след завършване на основното формоване.

Релief създава изпъкнали или вдлъбнати модели върху метални повърхности. Празен лист се притиска към матрица, съдържаща желаните модели, като по този начин прехвърля тези дизайн-елементи върху обработваната детайл. Резултатът? Тримерен ефект, който добавя визуален интерес или функционални характеристики, като например структури за по-добро хващане. Алуминият се отличава в приложенията за ембосиране поради отличната си пластичност и обработваемост.

Основната разлика? Ковачеството включва компресия от двете страни със значително течение на материала, докато ембосирането обикновено се извършва от едната страна, за да се създаде релефна повърхност.

Изтегляне за кухи и дълбоки форми

Как производителите създават кухи части като чаши, консервени кутии или корпуси? Операциите по изтегляне издърпват листовия метал в кухините на матриците, формирайки тримерни форми от плосък материал.

Стандартно изтегляне използва пробивач, съвпадащ с напречното сечение на матрицата. Докато пробивачът се спуска, той издърпва листовия метал в дълбочината на матрицата, оформяйки материала около профила на пробивача. Тази штамповъчна и пресоваща техника произвежда компоненти с тънки стени и неправилни форми, макар точността да остава по-ниска в сравнение с алтернативите при дълбоко изтегляне.

Дълбоко теглене развива този процес по-нататък. При него дълбочината на изтеглената част надвишава нейния диаметър — постигайки съотношение височина-ширина от 2:1 или дори 3:1. Тази техника произвежда универсални компоненти със сложна детайлираност и изключителна точност. Дълбокото изтегляне служи като икономически ефективна алтернатива на обработката чрез точене за кухи цилиндрични части.

Операциите по изтегляне изискват внимателно отношение към:

• Силата на държача на заготовката — недостатъчно налягане предизвиква образуване на гънки поради неравномерно течение на материала
• Смазване — намалява триенето между повърхностите на матрицата и материала
• Избор на материал — пластични метали като алуминий и стомана с ниско съдържание на въглерод се изтеглят по-лесно
• Многократни стъпки на редукция при изключително високи съотношения на дълбочина

Прогресивно штамповане за сложни детайли

Какво става, ако вашето детайл изисква множество операции — рязане на контур, пробиване, огъване и формоване? Изпълнението им в отделни проходи чрез различни штампи отнема време и води до грешки в подравняването. Прогресивното штамповане решава този проблем, като обединява всички операции в една автоматизирана последователност.

При прогресивното штамповане метална лента се подава през серия станции в рамките на един комплект штампи. Всяка станция извършва конкретна операция, докато лентата напредва. Според Larson Tool прогресивните штампи са проектирани за високотомна производствена серия на сложни детайли и работят чрез последователни станции, където всяка от тях извършва определена операция върху заготовката по време на нейното преминаване през пресата.

Инженерното изкуство? Ръководните колони подравняват всяка операция с точност, осигурявайки точност при напредването на металната лента. Готовата част се отделя от носещата лента на последната станция, докато новият участък незабавно влиза в първата станция. Без прекъсвания, без повторно позициониране — само непрекъснато производство.

Предимствата на прогресивните матрици включват:

• Автоматизирано непрекъснато производство без ръчно намесване
• Точна подравненост чрез ръководни колони и водачи
• Производство с висока скорост, подходящо за големи поръчки от повтарящи се части
• Намалено ръчно обработване и свързаните с него рискове за качеството

Ограничението? По-високи първоначални разходи за инструменти поради сложния многостанционен дизайн на матрицата. Прогресивните матрици изискват внимателно планиране и прецизно инженерство, но разходите за отделна част намаляват значително при увеличаване на обема.

Штамповане с прехвърляща матрица за големи компоненти

Прогресивното штамповане работи отлично — докато вашите детайли не станат твърде големи или не изискват операции, които не могат да се извършат линейно. Штамповането с прехвърляне чрез матрица решава тези предизвикателства, като отделя заготовката от металния лист в началото, а не в края.

При операциите с прехвърляне механични системи преместват отделните детайли между независими работни станции. За разлика от прогресивните матрици, при които лентата пренася детайлите напред, системите за прехвърляне физически преместват всяка отделна част. Този подход значително намалява металните отпадъци, тъй като между станциите няма носеща лента.

Штамповането с прехвърляне чрез матрица се отличава при производството на:

• Големи или сложни детайли, които не се побират в ограниченията на прогресивните матрици
• Компоненти, изискващи операции от множество ъгли
• Тръбни изделия и приложения с дълбоко изтегляне
• Детайли с резба, набраздяване или изпъкнали бутони

Тъй като трансферните системи позволяват една или повече независими матрици, разходите за инструменти всъщност могат да намалеят в сравнение със сложните прогресивни настройки. Въпреки това сложните трансферни механизми изискват редовно поддържане, за да се предотврати несъосоставеност или дефекти на детайлите.

Хладно формоване срещу горещо формоване: практически последици

Повечето штамповъчни операции се извършват при стайна температура — това е хладно формоване. Но кога трябва да се разглежда вместо това горещото штамоване?

Хладно отпечатване представлява стандартна практика. Механичният профил на метала остава постоянен по време на обработката. Предимствата включват по-просто оборудване, по-ниски разходи за енергия и отлично качество на повърхността. Въпреки това хладното формоване изисква по-голямо натоварване на пресата, тъй като метала при стайна температура по-силно се съпротивлява на деформация.

Топка маркиране нагрява метала преди формоване, променяйки неговата микроструктура. При ниски температури кристалите на метала са в по-твърди и по-крехки ориентации. Нагряването ги преобразува в по-меки и по-пластични фази – намалява необходимото налягане за деформация. След формоването бързото охлаждане (закаляване) на горещата част създава мартензитна структура, която повишава твърдостта и якостта.

Практически приложения:

Фaktор	Хладно отпечатване	Топка маркиране
Необходима сила	По-висока	По-ниско
Повърхностно завършване	Отлично	Може да изисква вторична довършителна обработка
Дебелина на материала	До приблизително 3 инча със специални матрици	По-подходящо за по-дебели материали
Якост на детайла	Съответства на якостта на основния материал	Може да се подобри чрез термична обработка
Консумация на енергия	По-ниско	По-висока (изисква се нагряване)
Сложност	По-прост контрол на процеса	Изисква управление на температурата

Топлото клеймо произвежда детайли, които поглъщат енергия от високоударни натоварвания без разрушаване — което го прави идеално за компоненти за автомобилна безопасност. Хладното формоване остава стандартният метод за повечето приложения поради простотата и икономичността си.

Изборът на подходящата техника — или комбинация от техники — зависи от геометрията на детайла, свойствата на материала и изискванията към производството. Но дори и перфектният избор на техника не може да компенсира лош избор на материал. Затова разбирането на факторите, свързани с възможността за клеймо, има същото значение като овладяването на самите методи.

Избор на материал и фактори, свързани с възможността за клеймо

Овладели сте техниките — но избраният от вас материал наистина ли може да ги поеме? Този въпрос разделя успешните проекти по штамповане от скъпите провали. Изборът на неподходящи материали за метално штамповане води до пукнати детайли, прекомерен износ на штампите и производствени забавяния, които подкопават печалбата.

Представете си штампуемостта като „готовността“ на един материал да бъде формиран. Някои метали лесно се деформират в сложни форми, докато други се съпротивляват на деформацията или пукат под напрежение. Разбирането на тези характеристики ви помага да подберете подходящия метал за штамповане според конкретните изисквания на вашето приложение — като балансирате формуемостта, здравината, разходите и експлоатационните показатели на крайния продукт.

Класове стомана и техните характеристики при штамповка

Стоманата остава основният материал за метално штамповане, но не всички марки стомана имат еднаква производителност. Ключовият фактор за разграничаване? Съдържанието на въглерод и легиращите елементи.

Нисък въглероден стал (0,05 % до 0,3 % въглерод) предлага отлична формоваемост и изгодност. Според Pans CNC нисковъглеродните стомани осигуряват добра заваряемост, пластичност и здравина на опън, като същевременно запазват икономичността си. Често използваните марки 1008, 1010 и 1018 издържат дълбоко изтегляне, огъване и операции с прогресивни матрици без пукане. Каква е компромисната страна? По-ниската твърдост и склонността към корозия изискват защитни покрития за много приложения.

Стоманена метална штамповка добавя хром, никел и молибден, за да се получат корозионноустойчиви сплави. Серия 300 (аустенитна) предлага превъзходна корозионна устойчивост и пластичност, но проявява високи скорости на упрочняване при пластична деформация — т.е. материалът става по-твърд и по-устойчив на деформация по време на обработка. Серия 400 (феритна) осигурява добра формоваемост с по-ниско упрочняване при пластична деформация, което я прави подходяща за приложения, при които корозионната устойчивост е важна, но изключителната пластичност не е задължителна.

Основни аспекти при штамповката на неръждаема стомана:

• неръждаемата стомана 304 осигурява здравина при опън ≥515 MPa и отлична устойчивост към солен разпръснат спрей (≥48 часа)
• Изискват се по-високи сили за формоване в сравнение с въглеродната стомана — очаквайте увеличение на натоварването с 50 % до 100 %
• Ускореното утвърдяване при пластична деформация ускорява износването на матриците, което изисква по-твърди материали за инструменти
• Идеална за медицинско оборудване, преработка на храни и автозарядни терминали

Оцinkовано желязо комбинира добрата формоваемост на въглеродната стомана с корозионната защита на цинковото покритие. При дебелина на цинковия слой ≥8 μm тези материали осигуряват основна защита срещу ръжда по-евтини от алтернативите от неръждаема стомана. Според Tenral галванизираната стомана е подходяща за конструктивни части, при които има висока чувствителност към разходите и се изисква краткосрочна защита срещу ръжда, например скоби за шасита на нови енергийни превозни средства и панели за управление на битова техника.

Съображения при шампиране на алуминий

Когато намаляването на теглото е от значение, шампирането на алуминий дава отлични резултати. При плътност само 2,7 g/cm³ — приблизително една трета от тази на стоманата — шампираните алуминиеви компоненти значително намаляват теглото на продукта, без да се жертва структурната му цялост.

Обаче алуминият не е един-единствен материал — той представлява семейство сплави с различни характеристики:

• серия 1100 (чист алуминий): Отлична пластичност за дълбоко изтеглени компоненти; най-ниска якост
• 3003 и 5052: Добро съотношение между якост и възможност за штамповане за общи приложения
• 5083:По-висока якост с добра корозионна устойчивост за морски и конструкционни приложения
• 6061:Топлообработими за конструкционни штампувани части, изискващи по-висока якост

Според LS Бързо прототипиране , алуминият осигурява висока механична якост и добра електрическа проводимост, като е одновременно корозионноустойчив и нетоксичен. Той не изисква допълнителни покрития по време на прецизно машинно обработване, макар анодизирането да подобрява външния вид и още повече да повишава корозионната устойчивост.

Штамповането на алуминий обаче предлага определени предизвикателства. По-ниската здравина на материала при опън (110–500 MPa в зависимост от сплавта) изисква внимателно наблюдение на граничните стойности при формоване. Явлението галинг — при което алуминият се залепва за повърхността на матрицата — изисква специализирани смазки и понякога повърхностна обработка на инструментите.

Мед и латун: шампиони по проводимост

Когато електрическата или топлинната проводимост определя вашето проектиране, струпането на мед и латунните алтернативи заслужават внимание.

Мед предлага проводимост до 98 %, което я прави незаменима за електрически контакти, шини и компоненти за топлопреминаване. Марки като C101 и C110 осигуряват отлична формоваемост за студени формовъчни технологии. Според Tenral медта се перфорира лесно за микроконтакти, което я прави подходяща за отломки от SIM карти и клеми за промишлени сензорни кабели.

Естествените антимикробни свойства на медта добавят стойност за медицински и хранително-промышленни приложения. Въпреки това при плътност 8,9 g/cm³ теглото става фактор за разглеждане при преносими продукти.

Латун (сплав от мед и цинк) осигурява икономически изгодна алтернатива, когато проводимостта на чистата мед не е съществена. Месингът H62 осигурява твърдост HB≥80 и отлична обработваемост — често не изисква вторична обработка след штамповане. Неговата пластичност позволява формиране на сложни извивки и тесни радиуси, които биха предизвикали затруднения при други материали.

Месинговите штамповки се срещат често в:

• Механизми за интелигентни врати с ключ
• Съединителни елементи за автомобилни климатични системи
• Електрически терминали и съединители
• Декоративни фурнитури и архитектурни елементи

Как свойствата на материала влияят върху дизайна на матриците

Изборът на материал директно отразява изискванията към инструментите. Разбирането на тази връзка предотвратява скъпи несъответствия между матриците и метала.

ГРЕБЧАТОСТ измерва колко много може да се удължи един материал, преди да се прекъсне. Материали с висока пластичност, като алуминия и месинга, понасят агресивни операции по формиране. Металите с ниска пластичност изискват по-големи радиуси на извиване и по-меки последователности на формиране, за да се предотврати пукане.

Якост на опън указва съпротивата на материала при опит за разтягане. Материалите с по-висока якост изискват по-голяма пресова тонажност и по-твърди материали за матриците. Повишената якост при опън на неръждаемата стомана (≥515 MPa) обяснява защо тя изисква значително по-голяма формовъчна сила в сравнение с меката стомана.

Упрочняване при обработка описва начина, по който материалите се усилват по време на деформация. Аустенитните неръждаеми стомани се усилват бързо чрез пластична деформация — първият формовъчен проход прави последващите проходи по-трудни. Матриците трябва да вземат предвид това прогресивно усилване чрез подходящи зазори и последователност на формоването.

Дебелина влияе почти върху всеки аспект от проектирането на матриците. По-дебелите материали изискват по-големи зазори в матриците, по-висок тонаж и по-издръжлива конструкция на инструментите. Минималните размери на елементите се мащабират пропорционално — отвор, подходящ за алуминий с дебелина 0,5 мм, няма да функционира при стомана с дебелина 2 мм без съответни модификации.

Сравнение на материали в общи линии

Изборът на оптималния материал изисква балансиране на множество фактори спрямо изискванията на вашето приложение. Това сравнение обобщава ключовите характеристики, за да ви насочи в решението:

Вид материал	Якост на опън (MPa)	Плътност (g/cm3)	Оценка на способността за штамповане	Типични приложения	Ключови фактори
Нисък въглероден стал	≥375	7.8	Отлично	Автомобилни скоби, панели за битова техника, конструктивни компоненти	Изисква покритие за корозионна защита; най-евтиният вариант
Неръждаема стомана	≥515	7.9	Добра до умерена	Медицинско оборудване, преработка на храни, зарядни терминали	Висока склонност към упрочняване при пластична деформация; изисква 50–100 % по-голяма сила за формоване
Алуминий	110-500	2.7	Отлично	топлоотводи за 5G, корпуси за електроника, леки конструктивни части	Риск от задиране; препоръчват се специализирани смазки
Мед	200-450	8.9	Добре	Електрически контакти, шини, топлообменници	Най-висока електропроводимост; по-висока материална цена
Латун	300-600	8.5	Отлично	Съединители, декоративни фурнитури, механизми за заключване	Икономически ефективна алтернатива на медта; лесно се формират сложни форми
Оцinkовано желязо	≥375	7.8	Отлично	Монтажни скоби за шасито, контролни панели, конструктивни части	Базова корозионна защита; покритието може да се люспи при тежки формовъчни операции

Правилният материал не винаги е най-силният или най-скъпият — той е този, който отговаря на изискванията ви за формоване, условията на крайното приложение и бюджетните ограничения. Един практически пример прекрасно илюстрира това: когато една телекомуникационна компания имала нужда от леки топлоотводи за базови станции за 5G с топлопроводност ≥150 W/(m·K), чистата мед би надвишила ограниченията по тегло. Чрез избора на алуминиев сплав 6061-T6 и прецизно штамповане те постигнали целевото тегло, като едновременно увеличили ефективността на топлоотделянето с 25 % и намалили разходите с 18 %.

Изборът на материал определя основата — но дори идеалният избор на материал не може да компенсира лошото инструментално оснащение. Разбирането на основните принципи при проектиране на матрици гарантира, че избраният материал ще се превръща последователно в качествени детайли.

Основни принципи при проектиране на матрици и основни инструментални изисквания

Избрали сте идеалния материал и сте избрали техниката за штамповане — но какво всъщност оформя този метал в прецизни детайли? Отговорът е в матрицата. Това точно инженерно проектирано устройство определя всичко — от качеството на ръбовете до размерната точност, а все пак много производители пренебрегват неговото критично значение. Разбирането на стоманените штамповъчни матрици и принципите на тяхното проектиране разделя операциите, които постигат последователен успех, от тези, които са изложени на проблеми с качеството и неочаквани простои.

Представете си штамповъчната матрица като ДНК на крайния ви продукт. Всяка характеристика, всяка допусната отклонение, всяка повърхностна отделка водят началото си от начина, по който е проектирана, изработена и поддържана тази матрица. Лошо инженерно проектирана матрица произвежда брак. Добре проектирана матрица, работеща според правилните графици за поддръжка, произвежда милиони идентични детайли. Нека разгледаме какво прави разликата.

Основни компоненти на матрицата и тяхната функция

Какво всъщност има в една штампова машина за метал? Всяка штампова матрица — независимо дали е проста или сложна — съдържа основни компоненти, които работят заедно, за да превърнат плоския лист в готови детайли. Според Dynamic Die Supply тези компоненти изпълняват конкретни функции в рамките на цялата матрица:

• Матричен блок: Женската част на матрицата, разположена в долната част на сглобката. Тя съдържа отворите и изпъкналостите, необходими за формиране на материала — по същество кухината, която определя формата на вашето детайл.
• Държач на матрица: Поддържа блока на матрицата и остава стегнат от подложна плоча. Този компонент осигурява точното положение на блока на матрицата по време на операции с високо усилие.
• Пуансон: Мъжката част на матрицата, която прилага сила за рязане или формиране на заготовката. Обикновено се изработва от закалена стомана или волфрамов карбид; пробойникът се спуска в кухината на блока на матрицата, за да създаде желаната форма.
• Плоча за пробойник: Мястото, където се монтира пробивният елемент, задвижван хидравлично или механично. Тази плоча предава директно силата на пресата към пробивния елемент.
• Избутваща плоча: Изважда формованите или обрязаните детайли от пробивния елемент след всеки ход. При липса на правилно отделяне детайлите биха се залепили за инструментите и биха спрели производствения процес.
• Ръководни щифтове: Осигуряват изключително висока прецизност при подравняването на двете половини на матрицата. Незначително несъвпадение — дори в стотни от милиметъра — води до неравномерен износ и грешки в размерите.
• Напрегнати подложки: Удържат заготовката сигурно по време на операциите по рязане или формоване. Правилното налягане на държащата плоча за заготовка предотвратява образуването на гънки, като в същото време осигурява контролирано течение на материала.
• Напрегнати плочи: Разпределят силата, приложена от пробивния елемент, равномерно по цялата матрична сглобка, за да се предотвратят локализирани концентрации на напрежение.

Как дизайнирането на штамповане на листов метал отчита съвместната работа на тези компоненти? Връзката между зазорената стойност на матрицата и пуансона — разстоянието между режещите ръбове — пряко влияе върху качеството на ръба. Според Fictiv правилният зазор предотвратява излишни заострени ръбове (зъбци) и осигурява чисти резове, докато неправилният зазор води до грапави ръбове и ускорено износване на инструментите.

Стандартната практика предвижда зазор в матрицата приблизително от 5 % до 10 % от дебелината на материала за повечето метали. По-тънките материали и по-меките сплави изискват по-малък зазор; по-дебелите или по-твърдите материали изискват по-голям зазор. Неправилното избиране на този баланс води до незабавни проблеми с качеството — прекалено малкият зазор причинява излишно износване на инструментите, докато прекалено големият зазор води до образуване на заострени ръбове и непостоянство в краищата на реза.

Материали за матрици, които максимизират живота на инструментите

Вашата машина за штамповане работи само дотогава, докато вашите шаблони издържат. Изборът на подходящи материали за шаблони определя дали инструментът ще служи за хиляди или за милиони детайли. Машината за стоманено штамповане, в която инвестирате, заслужава шаблони, проектирани специално за тази задача.

Според Gunna Engineering , стоманата за инструменти, използвана за пробойници и шаблони, трябва да е по-твърда и по-устойчива на деформация от обработваната заготовка, с която е в контакт. Освен това компонентите трябва да издържат стотици — а може би и хиляди — операции под ударно натоварване, без да се напукват, деформират или чупят.

Инструменталните стомани подлагат на специфични термични обработки, за да се постигнат тези свойства. Основният материал — сплав с грубозърнеста структура — се превръща чрез нагряване и закаляне в затвърдена мартензитна структура. Въглеродът дифундира през зърнената структура и образува карбиди, които осигуряват устойчивост на износване. Накрая, отпускането придава необходимата еластичност, за да се предотврати крехкостта при многократно ударно натоварване.

Често използваните марки инструментална стомана за штамповъчни машини включват:

Клас	Основни характеристики	Най-добри приложения	Относителна цена
D-2	Висока устойчивост на износване, добра ударна възприемчивост, закаляване на въздух	Шаблони за изрязване, пробивни пуншове, серийно производство с дълъг срок на експлоатация	Умерена
A-2	Изключителна ударна възприемчивост, умерена устойчивост на износване, закаляване на въздух	Универсални шаблони, операции по формоване	Умерена
O-1	Добра обработваемост, закаляване с масло, икономичен	Инструменти за краткосрочна употреба, прототипни шаблони	По-ниско
S-7	Изключителна устойчивост на ударни натоварвания, висока ударна възприемчивост	Тежко пробиване, операции с високо ударно натоварване	По-висока
M-2 (високоскоростен)	Екстремна твърдост и термостойкост	Високоскоростни прогресивни матрици, абразивни материали	По-висока

Вставки от карбид повишава устойчивостта към износване на ново ниво. Волфрамовият карбид — значително по-твърд от инструменталната стомана — рязко удължава живота на матриците при штамповане на абразивни материали или при изключително големи серийни производствени обеми. Според Fictiv карбидните вставки се предпочитат за абразивни или продължителни серийни производствени серии, при които инструменталната стомана би се износила преждевременно.

Легиращите елементи в инструменталните стомани осигуряват специфични експлоатационни предимства:

• Волфрам и ванадий: Подобряват устойчивостта към износване и запазването на острия ръб
• Хром: Подобрява способността към закаляване и корозионната устойчивост
• Молибден: Увеличава твърдостта и устойчивостта при високи температури
• Съдържание на въглерод: Определя постижимите нива на твърдост

Практики за поддръжка, гарантиращи постоянство на качеството

Дори най-добре проектираните матрици, изработени от премиум материали, изискват системна поддръжка. Какво отличава производствените операции, които постигат милиони еднородни детайли, от тези, които постоянно се сблъскват с проблеми в качеството? Превантивните протоколи за поддръжка.

Продължителността на експлоатацията на матрицата зависи от множество взаимодействащи фактори:

• Материалът, който се штампова: Абразивните материали, като неръждаемата стомана, износват матриците по-бързо в сравнение с меката стомана или алуминия
• Обемът и скоростта на производството: По-високите честоти на удари пораждат повече топлина и ускоряват износа
• Практики за смазване: Правилното смазване намалява триенето, топлината и прихващането
• Подравняване на пресите: Неподравнените преси създават неравномерни износни модели и предизвикват преждевременно повреждане
• Поддържане на зазорите: С износването на матриците зазорите се променят — което влияе върху качеството на ръба и размерната точност

Ефективните програми за поддръжка включват следните основни практики:

Редовни интервали за инспекция: Плановите инспекции на матриците откриват износването, преди то да повлияе върху качеството на детайлите. Визуалните проверки позволяват да се установят чупене, прихващане или повърхностни повреди. Размерните измервания потвърждават, че критичните зазори остават в рамките на спецификациите.

Заточване и повторно шлифоване: Режещите ръбове се затъпяват с течение на времето. Планираното повторно шлифоване възстановява острия ръб, преди да се образуват заострени ръбове (зазубрини), които водят до проблеми.

Графици за подмяна на компоненти: Компонентите, подложени на износване — като изтеглящите плочи, водачните пинове и пружините, — имат предсказуем жизнен цикъл. Подмяната им според графика предотвратява неочаквани повреди по време на производствени серии.

Правила за правилно съхранение: Матриците, които не се използват активно, трябва да бъдат защитени от корозия и механични повреди. Съхранението в климатично контролирано помещение с антикорозионни покрития удължава живота на неизползваната оснастка.

Документиране и проследяване: Записването на броя на ходовете, извършените поддръжки и наблюденията относно качеството създава данни за прогнозиране на бъдещите нужди от поддръжка. Този системен подход превръща аварийните ремонти в планирани интервенции.

Връзката между поддръжката на шаблоните и качеството на детайлите е пряка и измерима. Когато зазорите се износват над допустимите граници, качеството на ръбовете се влошава — първо с леко увеличение на заусечините, а след това с отклонение в размерите. Забелязването на тези промени навреме чрез редовни измервания предотвратява изпращането на несъответстващи детайли.

Разбирането на типовете шаблони добавя още едно измерение към решенията при проектирането на шампиране. Според Dynamic Die Supply шаблоните се разделят на три основни категории:

• Прости шаблони: Извършват една операция на ход, подходящи за процеси с нисък обем и малък брой стъпки
• Комбинирани матрици: Извършват множество режещи операции на ход, подходящи за сложни конструкции
• Комбинирани матрици: Извършват както режещи, така и формовъчни операции в един ход, ускорявайки производството

Всеки тип изисква различен подход към поддръжката. Прогресивните шаблони с множество работни станции изискват индивидуално внимание към всяка станция. При трансферните шаблони е необходимо да се проверяват както механичните системи за манипулация, така и състоянието на инструментите.

Правилното проектиране и поддържане на матриците създава основата за качество — но дори отличните инструменти произвеждат дефекти, когато технологичните параметри се отклоняват.

Чести дефекти при штамповане и начини за тяхното предотвратяване

Матриците ви са перфектно проектирани, а материалите внимателно подбрани — така защо все още има детайли, които не изпълняват изискванията при инспекцията? Дори най-съвременните штамповъчни операции се сблъскват с дефекти, които могат да нарушат производствения график и да увеличат разходите. Разбирането на причините за тези проблеми — и на начина за тяхното предотвратяване — прави разликата между ефективните операции и тези, които постоянно се борят с качествени проблеми.

Ето действителността: дефектите във формовани части рядко се появяват случайно. Всеки проблем може да се проследи до конкретни коренни причини, свързани със свойствата на материала, състоянието на инструментите или параметрите на процеса. Когато разбирате тези връзки, диагностицирането става системно, а не основаващо се на предположения. Нека разгледаме най-често срещаните проблеми, засягащи формованите стоманени части и металните формовани части, както и доказаните стратегии за тяхното предотвратяване.

Идентифициране на причините за образуване на гънки и разкъсвания

Образуването на гънки и разкъсванията представляват противоположни крайности в спектъра на формоването — и все пак и двете се дължат на неправилно разпределение на силите по време на процеса на формоване.

Завиване възниква, когато материала се компресира неравномерно, което води до образуване на нежелани гънки или вълни в готовата част. Според Leeline Pack към този дефект допринасят няколко фактора:

• Недостатъчна сила на държащия диск: Когато притискащите плочи не удръжат заготовката достатъчно здраво, материала тече неконтролирано в кухината на матрицата
• Неправилно проектиране на матрицата: Неправилна геометрия или недостатъчни изтеглящи ръбове не успяват да контролират потока на материала
• Твърде голяма дебелина на материала: По-дебелите листове се съпротивляват на огъване и могат да се огънат, а не да се издължат
• Лоша смазване: Неравномерното разпределение на смазката създава зони с непостоянно триене

Стратегиите за предотвратяване се фокусират върху контролирането на потока на материала. Увеличаването на налягането на държача на заготовката ограничава излишното движение на материала. Добавянето на изтеглящи ръбове към повърхностите на матрицата създава бариери от триене, които регулират начина, по който металът влиза в кухината. Оптимизирането на геометрията на матрицата осигурява равномерно разпределение на напреженията по време на целия процес на формоване.

Разкъсване възниква, когато материалът се издължи над границите си на формоване, което води до пукнатини в прецизните шампиране части. Основните причини включват:

• Твърде голямо напрежение: Деформацията на материала надвишава границите на пластичността на метала
• Остри радиуси на матрицата: Тесните ъгли концентрират напрежението и създават точки на разрушение
• Недостатъчно смазване: Високото триене предотвратява гладкото течение на материала
• Неподходящ избор на материал: Метали с ниска дуктилност се пукат по време на агресивно формоване

Предотвратяването на разкъсвания изисква балансиране на приложената сила с възможностите на материала. Изборът на метали с подходящи свойства на удължение — по-висока дуктилност за сложни форми — намалява риска от фрактури. Увеличаването на радиусите на закръгленията на матрицата и пуансона разпределя напрежението върху по-големи площи. Правилното смазване позволява на материала да тече гладко, без да се заклещва.

Контрол на еластичното връщане при формованите детайли

Някога ли сте огъвали парче метал, само за да го видите как частично се връща към първоначалната си форма? Това е еластичното връщане — и то е един от най-трудните дефекти за контролиране при прецизните щамповъчни операции.

Възникването на еластична връщане (springback) се дължи на това, че метали имат еластичен компонент освен пластичната си деформация. Когато формовъчното налягане спадне, еластичният компонент се възстановява, което води до отклонение на детайла от целевата геометрия. Според Leeline Pack високопрочните материали показват значителна еластична връщане, защото разликата между техния предел на текучест и предела на якост при опън е по-малка в сравнение с нископрочните стомани.

Фактори, влияещи върху степента на еластичната връщане, включват:

• Свойства на материала: По-високопрочните метали проявяват по-голямо еластично възстановяване
• Радиус на огъване: По-острите извивки пораждат по-голямо остатъчно напрежение и по-значителна еластична връщане
• Дебелина на материал: По-дебелите листове натрупват повече еластична енергия
• Формиране на скорост: По-бързите операции може да не позволят пълното протичане на пластичната деформация

Ефективни стратегии за компенсиране на еластичната връщане:

• Преизлишно огъване: Проектиране на матрици така, че материалът да се извива над целевия ъгъл, за да се компенсира еластичната връщане и да се постигне желаната позиция
• Довършително гъване (Bottoming): Прилагане на допълнителна сила в долната точка на хода, за да се максимизира пластичната деформация
• Елементи за отстраняване на напрежението: Внедряване на усилващи ребра или фланци, които намаляват еластичното възстановяване
• Замяна на материала: Когато е възможно, избиране на сплави с по-ниско съотношение на границата на текучест към предела на якостта при опън

Съвременните CAE симулационни инструменти прогнозират поведението при еластично възстановяване още преди производствените шаблони да бъдат изработени — което позволява на инженерите да компенсират този ефект още на етапа на проектиране на матрицата, а не чрез скъпи пробни и грешни корекции.

Предотвратяване на повърхностни дефекти и заострени ръбове

Проблемите с повърхностното качество — заострени ръбове, драскотини и деформация на ръбовете — оказват пряко влияние както върху естетиката, така и върху функционалността на штамповани метални детайли. Разбирането на произхода им позволява целенасочена превенция.

Заешки опашки са издигнати ръбове или малки метални фрагменти, оставащи по повърхностите след рязане. Според Leeline Pack заострените ръбове обикновено се получават поради:

• Прекомерно износване на инструмента: Тъпите режещи ръбове разкъсват, а не отрязват чисто материала
• Неправилна зазорност на матрицата: Твърде широките зазори позволяват на материала да се измества между пуансона и матрицата
• Неправилно подравнени инструменти: Неравномерните зазори създават непостоянни режещи условия
• Неподходяща скорост на пресата: Неподходящите скорости на хода влияят върху качеството на рязането

Предотвратяването на заешки краища изисква системно внимание към състоянието на инструментите. Редовната инспекция открива износването, преди ръбовете да се затъпят прекалено. Поддържането на правилни зазори — обикновено 5 % до 10 % от дебелината на материала — осигурява чисто рязане. Според DGMF Mold Clamps използването на центриращи пинове за редовна проверка и коригиране на положението на матрицата предотвратява неравномерни модели на износване.

Повърхностни драскотини обикновено се дължат на:

• Замърсени повърхности на матриците: Метални стружки или други остатъци, уловени между инструментите и заготовката
• Недостатъчно смазване: Контакт метал-метал по време на формоване поражда триене и следи от него
• Груба повърхност на матрицата: Повърхностните несъвършенства се пренасят върху детайлите по време на формоването
• Неправилно обращение с материала: Драскотини преди или след штамповането поради небрежен транспорт

Деформирани ръбове възникват поради неравномерно приложени сили по периметъра на детайла. Предотвратяването включва осигуряване на равномерно налягане от държача на заготовката, правилна подредба на матрицата и подходящи зазори около целия режещ профил.

Справочна таблица „Дефект – причина – решение”

Когато възникнат производствени проблеми, бързата диагностика спестява време и материали. Тази справочна таблица обобщава най-често срещаните дефекти, засягащи прецизни штамповани детайли, техните коренни причини и проверени решения:

Вид на дефекта	Основни причини	Стратегии за предотвратяване
Завиване	Недостатъчно налягане от държача на заготовката; лоша геометрия на матрицата; прекалено голяма дебелина на материала; неравномерно смазване	Увеличете налягането от държача на заготовката; добавете изтеглителни ребра; оптимизирайте конструкцията на матрицата; осигурете равномерно нанасяне на смазочния материал
Разкъсване	Прекомерно напрежение; остри радиуси на матрицата; недостатъчно смазване; ниска пластичност на материала	Избор на материали с по-висока пластичност; увеличаване на радиусите на закръглените ъгли; подобряване на смазването; намаляване на тежестта на формовката
Връщане след извиване	Еластично възстановяване при високопрочни материали; тесни радиуси на огъване; дебели материали	Компенсация чрез прекомерно огъване; техника на пълно притискане (bottoming); добавяне на елементи за релаксиране на напрежението; разглеждане на замяна на материала
Заешки опашки	Износени режещи ръбове; неправилни зазори; несъвпадащи инструменти; неподходяща скорост на пресата	Редовно точене на инструментите; поддържане на правилни зазори (5–10 % от дебелината); проверка на съвпадането; оптимизиране на честотата на хода
Повърхностни драскотини	Замърсяване на матрицата; недостатъчно смазване; грапави повърхности на матрицата; лошо обращение с материала	Редовно почистване на матриците; прилагане на подходящи смазки; полиране на повърхностите на матрицата; внедряване на внимателни процедури за обращение
Деформирани ръбове	Неравномерно налягане от държача на заготовката; несъвпадане на матрицата; неправилни зазори	Балансиране на разпределението на налягането; проверка и коригиране на подравняването; проверка на зазорите по целия периметър
Неточни размери	Износване на матрицата; топлинно разширение; еластично възвръщане; вариации в материала	Редовна проверка на размерите; мониторинг на температурата; компенсация на еластичното възвръщане; инспекция на постъпващия материал

Как правилният контрол на процеса предотвратява проблеми с качеството

Предотвратяването на дефекти не означава индивидуално отстраняване на проблемите — то представлява създаването на системи, в които проблемите възникват рядко. Три взаимосвързани фактора определят дали вашите штамповани детайли съответстват последователно на зададените спецификации:

Умерта проектиране създава основата. Правилните зазори, подходящите радиуси, ефективните държачи на заготовката и качествените материали за матриците предотвратяват много дефекти още преди те да възникнат. Инвестицията в добре проектирани инструменти дава резултати през цялото производствено време.

Избор на материал трябва да отговарят на изискванията за формоване. Изборът на метали с подходяща пластичност, еднородна дебелина и подходящо качество на повърхността намалява вероятността от разкъсвания, гънки и повърхностни дефекти. Входящият контрол на материала открива отклонения, преди те да влязат в производствения процес.

Технологични параметри свързват всичко заедно. Скоростта на пресата, силата на държача на заготовката, системите за смазване и контролът на температурата всички оказват влияние върху качеството на детайлите. Документирането на оптималните настройки и наблюдението за техните отклонения позволяват да се откриват проблеми, преди да се произведат бракувани изделия.

Най-ефективните операции комбинират тези елементи със системен контрол на качеството. Статистическият контрол на производствения процес следи ключовите размери в течение на времето и идентифицира тенденции, преди детайлите да излязат извън спецификациите. Контролът на първия образец потвърждава, че всяка производствена серия започва коректно. Контролите по време на процеса откриват проблеми, докато те все още могат да бъдат поправени.

Разбирането на дефектите и техните предотвратителни мерки ви подготвя за производството — но как проверявате дали компонентите всъщност отговарят на изискванията? Мерките за контрол на качеството по време на целия процес на штамповане предоставят отговора.

Мерки за контрол на качеството по време на процеса на штамповане

Проектирали сте инструментите, избрали сте материала и оптимизирали сте параметрите на процеса — но как всъщност разбирате дали компонентите отговарят на спецификациите? Контролът на качеството не е второстепенна задача при производственото штамповане; той е системата, която превръща добрия замисъл в потвърдени резултати. Без строги протоколи за инспекция дори най-съвременните технологии за штамповане пораждат несигурност вместо увереност.

Помислете за това: един-единствен дефектен компонент в автомобилна спирачна система или медицинско устройство може да има сериозни последици. Затова производствените операции по метално штамповане инвестираха значително в системи за качество, които откриват проблемите още на ранен етап — идеално говорейки, преди изобщо да са станали проблеми. Нека разгледаме методите за инспекция, статистическите инструменти и отрасловите сертификати, които отличават световнокласните штамповъчни операции от останалите.

Методи за размерна инспекция

Как проверявате дали штампованата част съответства на чертежа ѝ? Размерната инспекция дава отговора чрез все по-съвършени технологии за измерване.

Традиционни измервателни инструменти остават основополагащи. Шублерите, микрометрите и височинните мерки проверяват критичните размери с точност, измервана в хилядни от инча. Координатните измервателни машини (КИМ) водят този процес по-нататък, като зондират множество точки по сложните геометрии, за да създадат пълни размерни профили. Тези контактни методи осигуряват надеждни резултати за повечето компоненти, получени чрез метално шампиране.

А какво да кажем за сложните извити повърхности или елементи, до които контактните зонди не могат да достигнат? Според Keneng Hardware технологията за 3D сканиране представлява едно от най-значимите проривни постижения в инспекцията на метални шампирани изделия. Традиционните методи често използваха двумерни измервания, които можеха да пропуснат незначителни отклонения в сложните геометрии. 3D скенерите създават подробни тримерни представяния на шампирани детайли, което позволява комплексен анализ на формата и размерите с безпрецедентна точност.

Современните методи за инспекция, използвани при операциите по шампиране, включват:

• Координатни измервателни машини (CMMs): Програмируеми системи, които проверяват множество точки за пълна размерна верификация
• 3D лазерно сканиране: Безконтактна технология, която бързо записва точни повърхностни данни за инспекция в реално време
• Оптични сравнители: Проектиране на увеличени профили на детайли върху референтни наложки за визуална верификация
• Визуални системи с изкуствен интелект: Автоматизирани камери, които идентифицират повърхностни дефекти, цветови отклонения и микроскопични несъвършенства, които могат да убегнат от човешкото наблюдение
• Компютърна инспекция (CAI): Автоматизирано сравнение на измерванията с цифровите дизайн модели за бързо откриване на отклонения

Допуските при автомобилното шампиране често достигат изисквани нива. Според Производителят това, което някога е било ±0,005 инча, днес обикновено е ±0,002 инча — а понякога дори толкова строго като ±0,001 инча. Освен това клиентите изискват индекси на способност (Cpk) от 1,33, което еквивалентно разделя работния допуск на две. Постигането на тези спецификации изисква здрава конструкция на матриците, контролирано напредване на лентата и инструменти, които не се деформират по време на шампирането.

Недеструктивни изследвания (NDT) методите проверяват вътрешната цялост, без да повреждат части. Тези техники откриват скрити дефекти, които визуалният инспекционен контрол не може да разкрие:

• Ултразвуково изпитване: Звуковите вълни идентифицират подповърхностни дефекти и нееднородности в материала
• Изследване чрез вихрови токове: Електромагнитната индукция открива пукнатини, празнини или вариации в състава на проводящите материали
• Изследване с магнитни частици: Разкрива повърхностни и близки до повърхността прекъсвания в феромагнитни материали

Статистичен контрол на производствения процес при шампиране

Задържането на дефектна част е добре. По-добре е обаче да се предотврати изработването на дефектни части още в началото. Статистичният контрол на производствения процес (SPC) премества фокуса на качеството от откриване към превенция чрез мониторинг на поведението на процеса в реално време.

Според Keneng Hardware прилагането на методологията SPC позволява на производителите да следят и контролират процеса на метално штамповане по-ефективно. SPC включва събиране и анализ на данни по време на производствения процес, за да се гарантира, че той остава в рамките на зададените допуски. Чрез непрекъснато наблюдение на ключовите параметри на процеса производителите могат проактивно да реагират на потенциални проблеми и да поддържат високо ниво на качество.

Как функционира SPC в практиката? Операторите вземат проби от детайлите през регулярни интервали, измерват критичните размери и нанасят резултатите върху контролни карти. Тези карти определят горна и долна граница на контрол въз основа на естествената вариация на процеса. Когато измерените стойности започнат да се приближават към тези граници или покажат нерандомни модели, операторите намесват се, преди детайлите да излязат извън спецификацията.

Основни концепции на SPC за операциите по штамповане:

• Контролни диаграми: Визуални дисплеи, проследяващи измерванията на размерите в течение на времето и показващи стабилността на процеса
• Способност на процеса (Cp/Cpk): Индекси, измерващи ефективността на процеса спрямо граничните стойности на спецификацията
• Правила за изпълнение: Статистически тригери, сочещи непредсказуема вариация, изискваща проучване
• Планове за проби: Системни подходи за определяне на честотата на инспекцията и обема на пробите

Първоизмерен контрол (FAI) потвърждава готовността за производство преди започване на пълните серийни партиди. Тази комплексна оценка проверява дали първоначалните детайли отговарят на всички размерни и функционални изисквания — потвърждавайки правилната настройка на инструментите, свойствата на материала и параметрите на процеса. Първоначалната инспекция (FAI) открива проблеми с настройката, преди да са произведени цели партиди несъответстващи части, което спестява материал и време.

Системите за вградена инспекция разширяват мониторинга, като се интегрират директно в машините за шампиране. Тези системи осигуряват реално време верификация на качеството по време на производствения процес, незабавно идентифицират отклоненията и позволяват бързи корекции, за да се поддържа постоянството.

Индустриални сертификации, сочещи качество

Как оценявате ангажимента за качество на потенциален доставчик на штамповани изделия? Индустриалните сертификати предоставят обективни доказателства, че операциите отговарят на признати стандарти — особено важно за приложенията в автомобилната метална штамповка, където последствията от неуспех са тежки.

Според NSF International , IATF 16949 е международният стандарт за системи за управление на качеството в автомобилната промишленост. Той определя стандартизирана Система за управление на качеството (СУК), насочена към постигане на непрекъснато подобряване, като акцентира върху предотвратяването на дефекти и намаляването на вариациите и отпадъците в автомобилната верига за доставки и процеса на сглобяване.

Какво прави IATF 16949 особено строг?

• Фокус върху предотвратяване на дефекти: Системи, проектирани да предотвратяват проблеми, а не само да ги откриват
• Намаляване на вариациите: Статистически подходи за минимизиране на несъответствията в процеса
• Непрекъснато подобряване: Непрекъснато подобряване на системите за качество и постигнатите резултати
• Управление на веригата на доставки: Очакванията за качество се разпростират и върху доставчиците и субдоставчиците
• Мислене, базирано на риска: Превантивно идентифициране и отстраняване на потенциални проблеми с качеството

Сертифицирането според IATF 16949 демонстрира ангажимент към тези принципи. Според NSF повечето големи автомобилни производители на оригинално оборудване (OEM) изискват сертифициране според IATF 16949 за своите доставчици. Организациите посочват предимства като подобряване на клиентското задоволство, повишена ефективност, по-добра управа на рисковете и разширени пазарни възможности.

Сертифицирани според IATF 16949 доставчици като Shaoyi демонстрират този ангажим към качество чрез строги системи, които осигуряват висок процент на одобрение при първото преминаване — Shaoyi съобщава 93 % одобрение при първото преминаване благодарение на своите комплексни протоколи за качество. Използването на CAE симулационна технология позволява прогнозиране на дефекти още преди изграждането на производствените инструменти, като потенциалните проблеми се откриват по време на фазата на проектиране, а не на производствения подстанция.

Освен IATF 16949, други свързани сертификати включват:

• ISO 9001: Фундаментална система за управление на качеството, приложима в различни отрасли
• ISO 14001: Системи за управление на околната среда — все по-често изисквани от автомобилни OEM
• ISO 45001: Управление на здравето и безопасността при работа

Тези стандарти споделят обща структура от високо ниво, което улеснява интеграцията им. Дейностите, сертифицирани според множество стандарти, демонстрират всеобхватна зрелост на системата за управление.

Точни спецификации и постигане на допуски

Какви допуски всъщност могат да бъдат постигнати със съвременното автомобилно шампиране? Отговорът зависи от геометрията на детайла, материала и степента на съвършенство на процеса — но възможностите продължават да се подобряват.

Постигането на тесни допуски изисква внимание към множество фактори. Според Производителят , минимизирането на размерната вариация зависи от три основни фактора: дебелината на основата на матрицата, която предотвратява огъване по време на шампиране; увеличените размери на ограничителите на матрицата, които осигуряват последователност при удара; и здравите водачи, които гарантират прецизна подравняване.

Практически насоки за допуските при шампирани метални детайли:

Тип на елемента	Стандартен допуск	Прецизност на допуските	Ключови фактори
Диаметър на отвора	±0,005 инча	±0,001 инча	Зазор между пробойника и матрицата, дебелина на материала
Местоположение на дупката	±0,010 инча	±0,002 инча	Точност на водещия пин, контрол на лентата
Ъгъл на извиване	±1°	±0.5°	Компенсация на еластичното връщане, еднородност на материала
Общо размери	±0,010 инча	±0,002 инча	Стабилност на матрицата, термичен контрол
Плоскост	0,010 инча на инч	0,003 инча на инч	Налягане на държача на заготовката, последователност на формирането

Напредналата технология за штамповка все повече позволява постигане на прецизност, която преди това беше възможна единствено чрез машинна обработка — но с характерната за штамповката скорост и предимства по разходи. Компютърното инженерно моделиране (CAE) предвижда поведението при формиране още преди физическото изработване на инструментите, което дава възможност на инженерите да оптимизират конструкцията за по-добра размерна стабилност. Технологията на сервопресите осигурява програмируем контрол на движението, който адаптира процеса в реално време според вариациите в материала.

Комбинацията от строги системи за качество, напреднали технологии за инспекция и процесен контрол, насочен към прецизност, позволява операциите по шампиране да отговарят последователно на изискващите спецификации. Но какво представлява шампирането в сравнение с алтернативните методи за производство, когато имат значение прецизността, обемът и разходите? Това сравнение показва кога шампирането наистина блести — и кога други подходи са по-подходящи.

Шампиране в сравнение с алтернативни методи за производство

Овладели сте процеса на шампиране — но той наистина ли е правилният избор за вашия проект? Този въпрос заслужава честен анализ. Въпреки че производството чрез шампиране се отличава в много ситуации, понякога алтернативните методи дават по-добри резултати в зависимост от вашите конкретни изисквания. Разбирането на тези компромиси ви помага да вземете обосновани решения, които балансират разходите, качеството и сроковете.

Представете си избора на производствен метод като избор на транспорт. Автомобилите са отличен избор за повечето пътувания, но няма да каране през океан или няма да използвате автомобил, за да преместите пиано. По подобен начин производството чрез штамповане доминира в определени приложения, докато други процеси се проявяват по-добре в други области. Нека сравним възможностите, за да можете да изберете подходящия метод за вашите нужди.

Анализ на разходите: штамповане срещу CNC машинна обработка

Решението между штамповане и CNC машинна обработка често се свежда до един фактор: обемът. И двата метода произвеждат прецизни метални части, но техните структури на разходи се различават значително.

CNC машинната обработка отстранява материал от цели блокове чрез компютърно контролирани режещи инструменти. Инвестицията в настройка е минимална — просто качвате CAD файл и започвате рязането. Това прави машинната обработка идеална за прототипи и малки серии. Според Neway Precision цената за CNC машинна обработка обикновено варира от 5 до 50 USD на единица при ниски до средни обеми, а разходите за настройка са ниски до средни.

Штамповането и формоването на метал изискват значителни първоначални инвестиции в инструменти — обикновено от 5000 до 50 000 щ.д., в зависимост от сложността на детайла. Веднъж изработени, обаче, цените за отделно детайле рязко намаляват. Според същия източник цената на штамповани листометални детайли може да спадне под 0,50 щ.д. за прости геометрии при високи обеми, като средните цени за единица са в диапазона от 0,30 до 1,50 щ.д.

Къде е точката на преход? Изчисленията зависят от конкретния ви детайл, но важат общи насоки:

• Под 1000 броя: ЧПУ машините обикновено са по-изгодни по общата цена
• от 1000 до 10 000 броя: Необходимо е анализиране — решаващо значение имат сложността и материала
• Над 10 000 броя: Штамповането почти винаги осигурява по-ниска обща цена

Важен е и факторът скорост. При високоскоростно штамповане времето за цикъл може да достигне само 0,06 секунди на детайл — ЧПУ машините не могат да постигнат такава производителност. При мащабно штамповане на стомана няма алтернатива.

Обемни прагове за окупаемост на инвестициите в штамповане

Кога инвестициите в процеса за производство на ламаринени детайли се изплащат? Разбирането на обемните прагове ви помага да планирате проектите икономически обосновано.

Според Neway Precision штамповането става експоненциално по-икономично при по-големи обеми поради амортизацията на инструментите и автоматизацията. Автомобилните производители на оригинално оборудване (OEM) спестяват 20–30 % от единичната себестойност при използване на прогресивно штамповане вместо фрезова обработка с ЧПУ за структурни скоби.

Икономиката функционира по следния начин: разпределени 20 000 USD за инструменти върху 1 000 части, всяка част носи тежест от 20 USD за инструменти. Ако същата инвестиция се разпредели върху 100 000 части, инструментите добавят само по 0,20 USD към цената на всяка част. В комбинация със сравнително ниската себестойност на всяка штамповъчна цикъл, големите обеми осигуряват значителни икономии.

Допълнителни фактори за ефективност усилват тези предимства:

• Използване на материала: До 85–95 % изходен процент при оптимизирано подреждане, особено при използване на въглеродна стомана и неръждаема стомана
• Ефективност на труда: Един оператор може едновременно да контролира няколко пресови линии
• Последователност: Ниски проценти на брак (по-малко от 2 %) при автоматизирани штамповъчни системи намаляват отпадъците и необходимостта от поправки

Когато алтернативните методи са по-рационални

Тук честността има значение: штамповането не винаги е решението. Няколко сценария предпочитат алтернативни производствени подходи.

Лазерно рязане плюс формоване подхожда за малки до средни обеми с умерена сложност. Разходите за подготвителни работи са минимални, а промените изискват само актуализация на CAD-файловете, а не производство на нови инструменти. Според Neway Precision този подход се оказва много ефективен при прототипиране със средна стойност на единица от 2 до 10 щ.д.

3D печат (DMLS/SLS) изключително подхожда за сложни геометрии, които не могат да се постигнат чрез штамповане. Имате нужда от вътрешни канали, решетъчни структури или органични форми? Адитивното производство ги създава директно. Компромисът? Много високи разходи по единица (15 до над 100 щ.д.) и бавни темпове на производство ограничават използването на 3D печата само за прототипи, инструменти или специални части в малки серии.

ЛЕВИЦА обработва сложни триизмерни форми, които биха изисквали множество операции по штамповане и последваща сглобка. За средни до големи обеми на сложни корпуси или крепежни елементи леенето може да се окаже по-икономично решение в сравнение с штампованите и заварени сглобки.

Според Веко прецизност , штампирането предлага ограничена гъвкавост за модификации на конструкцията, което може да доведе до допълнителни разходи за инструменти, когато се налагат промени. Процесите като електроформинга осигуряват по-голяма гъвкавост на проектирането, без да се налагат допълнителни разходи, тъй като модификациите могат да бъдат изпълнени без нови инструменти.

Сравнение на методите за производство

Изборът на правилния подход изисква претегляне на няколко фактора спрямо вашите специфични изисквания. Това сравнение обобщава основните критерии за вземане на решение:

Фaktор	Щамповане на листов метал	CNC обработка	Лазерно рязане + формоване	3D печат
Оптимален обхват по обем	Висок (10 000+)	Ниска до средна	Ниска до средна	Прототип на ниско ниво
Стартиране/Съоръжения	Високи (от 5000 до 50000 долара)	Ниска до средна	Ниско	Никакво до ниско
Единична цена на обем	Много ниско ($0,30-$1,50)	Високи (5-50 долара)	Средна ($2–$10)	Много висока ($15–$100+)
Производствена скорост	Много бърза (до 1000 хода/мин)	Бавно	Умерена	Много бавно
Сложност на част	Добра (2D профили, извивки, чертежи)	Отлична (всяка обработваема геометрия)	Умерена	Отлична (вътрешни елементи)
Гъвкавост при промяна на дизайна	Ниска (изисква нови инструменти)	Висока (само актуализация на CAD)	Висок	Много високо
Време за доставка на първите детайли	Седмици (изработка на инструменти)	Дни	Дни	Часове до дни
Най-добри приложения	Високотомни скоби, панели и корпуси	Прототипи, сложни машинно обработвани елементи	Части от листов метал за кратки серии	Сложни прототипи, инструменти

Рамка за вземане на решения при избор на метод

При оценката на вашия проект последователно отговорете на следните въпроси:

1. Какъв е обемът на производството ви? При по-малко от 1000 броя често се предпочита машинна обработка или лазерно рязане. При над 10 000 броя обикновено се оправдава инвестициията в щампови инструменти.
2. Колко стабилен е вашият дизайн? Честите промени предполагат гъвкави методи. Заключените проекти се възползват от специализирани инструменти.
3. Какъв е вашият график? Нуждаете се от части за дни? Машинната обработка или печатането са предимство. Планирате производство в продължение на месеци? Инвестирайте в штампови инструменти.
4. Каква геометрия ви е необходима? Равните заготовки с извивки и изрязани отвори са подходящи за штамповане. Сложни триизмерни форми може да изискват алтернативни подходи.
5. Каква е вашата бюджетна структура? Проектите с ограничени капитали често предпочитат методи с ниски начални разходи, въпреки по-високите разходи за единица.

Най-икономичният подход често комбинира различни методи: прототипиране чрез машинна обработка или печатане, валидиране на конструкцията чрез кратки серии с лазерно рязане, а след това преминаване към штамповане за серийно производство. Този стадиален подход минимизира рисковете и осигурява използването на икономията при големи обеми, която штамповането предлага, когато това е уместно.

Разбирането на това къде штамповането намира място в вашия производствен арсенал — и къде алтернативните методи са по-подходящи — ви подготвя за успешното внедряване на проектите още от самото начало.

Успешно внедряване на вашия штампов проект

Преодоляхте целия процес на штамповане — от разбирането на основите до сравняването на алтернативите за производство. Сега идва практическият въпрос: как всъщност да осъществите един проект за штамповане? Успехът не настъпва случайно. Той изисква системно планиране, обосновани решения и стратегически партньорства, които ще подкрепят вашия проект от концепцията до производството.

Представете си своя проект за штамповане като строителство на къща. Няма да започнете строежа без архитектурни планове, проверени строителни фирми и ясно разбиране на строителните норми и правила. По същия начин успешните операции по метално пресоване изискват внимателна подготовка по множество направления още преди първия ход на пресата.

Ключови фактори за успеха на проекта за штамповане

Всеки успешен проект за штамповане има общи основи. Независимо дали произвеждате монтажни скоби за автомобилна индустрия или корпуси за електроника, тези фактори при вземане на решения определят крайния резултат:

• Съответствие при избора на материал: Съответствайте металните свойства на изискванията за формоване и експлоатационната производителност в крайното приложение. Имайте предвид пластичността за сложни форми, якостта за конструктивни приложения и корозионната устойчивост за агресивни среди.
• Съответствие на типа процес: Прогресивното штамповане с матрица е подходящо за високотомни сложни детайли. Преносните операции обработват по-големи компоненти. Простите матрици са подходящи за основни геометрии при по-ниски обеми. Изберете метода въз основа на геометрията на детайла и обемите на производството.
• Изисквания към пресата: Номиналната мощност (тонаж), скоростта и възможностите за управление трябва да отговарят на вашето приложение. Механичните преси осигуряват висока скорост; хидравличните системи осигуряват контрол върху приложената сила; серво технологиите предлагат програмируема прецизност.
• Съответствие на стандартите за качество: Определете изискванията за допуски още в началото. Уточнете методите за инспекция. Задайте критериите за приемане преди започване на проектирането на инструментите — не по време на производствени проблеми.
• Планиране на обемите и сроковете: Инвестицията в инструменти има смисъл само при подходящи обеми. Стеснените срокове изискват доставчици с доказани възможности за бързо прототипиране и налична производствена мощност.

Според Eigen Engineering правилният доставчик на метални штамповани части ще гарантира качеството на вашата продукция и навременната й доставка при всеки производствен проект. При голям брой налични доставчици идентифицирането на специализиран доставчик на метални штамповани части с необходимата експертиза и стандарти за качество става критичен фактор за успех.

Избор на подходящ партньор за инструменти

Вашето оборудване за метално штамповане и машините за метално штамповане са толкова ефективни, колкото и матриците, които използват. Затова изборът на партньор за инструменти често определя успеха или неуспеха на проекта.

Какво трябва да търсите у доставчик на матрици? Според Eigen Engineering ключовите критерии за оценка включват:

• Опит в конкретната отраслова област: Доставчиците, запознати с вашата индустрия, разбират специфичните допуски и стандарти за безопасност. Експертизата в аерокосмическата и автомобилната сфера е показател за способността да се справят с изискващи приложения.
• Сертификати: Стандартът IATF 16949 за автомобилната промишленост, ISO 9001 за общото управление на качеството и AS9100 за аерокосмическата промишленост показват стандартизирани и одитирани процеси.
• Възможности за производство на инструменти в завода: Доставчиците с вътрешен дизайн и производство на матрици могат да извършват корекции и да намалят разходите в сравнение с външно изпълнено производство на инструменти.
• Инженерна подкрепа: Ръководството за проектиране с оглед на производството и възможностите за CAE-симулация позволяват да се открият проблеми преди изграждането на скъпо струващите инструменти.
• Скорост на прототипиране: Възможностите за бързо прототипиране — някои доставчици предоставят пробни образци дори за 5 дни — ускоряват валидирането на дизайна и намаляват времето до пускане на продукта на пазара.
• Мащабируем капацитет за производство: Партньорите трябва да могат да обслужват поръчки с различни обеми и да се нагаждат към разширяването на вашия проект без забавяния.

Комплексни партньори за производство на инструменти като Shaoyi демонстрират тези възможности чрез сертификация по IATF 16949, напреднали CAE симулации за прогнозиране на дефекти и бързо прототипиране със срокове до 5 дни. Тяхната 93% първоначална ставка на одобрение отразява строги системи за качество, които предотвратяват проблеми още преди те да възникнат — точно това изискват изискващите приложения.

Комуникацията също има значение. Според Eigen Engineering откритата комуникация е важна за гладко сътрудничество, особено при сложни проекти с тесни срокове. Изберете доставчици, които осигуряват редовни актуализации, информират за производствените графици и остават прозрачни относно потенциалните предизвикателства.

Следващите ви стъпки при внедряването на штамповката

Готови ли сте да продължите напред? Ето вашата практически приложима насока за успешно внедряване на проект по штамповка:

1. Ясно дефинирайте изискванията: Документирайте геометрията на детайлите, допуските, спецификациите за материала, обемите на производството и очакваните срокове, преди да влезете в контакт с доставчиците.
2. Оценете потенциалните партньори: Поискайте презентации на възможностите. Задайте въпроси относно сертификатите, оборудването за клеймо на метали и системите за качество. Прегледайте практически случаи от подобни приложения.
3. Поискайте преглед на проекта с оглед на производството: Споделете CAD модели за анализ по метода DFM. Опитните партньори идентифицират потенциални проблеми и предлагат оптимизации, които намаляват разходите за инструменти и подобряват качеството на детайлите.
4. Валидирайте чрез прототипиране: Произведете пробни части преди да се ангажирате с производствени инструменти. Проверете размерите, тествайте функционалността и потвърдете поведението на материала.
5. Определете очакванията за качество: Определете методите за инспекция, плановете за проби и критериите за приемане. По-специфицирайте изискваните сертификати и документация.
6. Планирайте производството: Потвърдете производствената мощност, водещите времена и логистиката. Установете комуникационни протоколи за актуализации по производството и решаване на проблеми.

Според PMI , това, което дава резултат при внедряването на шемпелуването, е комбинация от подкрепа от високо ниво и целенасочени усилия — фокусирана дейност от страна на лица, добре запознати с инструментите и техниките, осведомени за средата и ангажирани с изграждането на необходимата инфраструктура.

Пътят от суровия листов материал до готовата детайл включва множество решения и безброй нюанси. Но чрез правилно планиране, подходящ избор на технология и правилни партньорства шемпелуването осигурява непревзойдена ефективност за производството на метални компоненти с висока прецизност и в големи обеми. Независимо дали стартирате нов продукт или оптимизирате съществуващото производство, принципите, разгледани в настоящото ръководство, съставят основата за успех.

За производители, които са готови да изследват решения за прецизно штамповане на матрици, партньорите, предлагати комплексни възможности — от инженерна поддръжка до производство в големи обеми — осигуряват необходимата експертност, за да се превърнат концепциите в качествени компоненти. Правилното сътрудничество превръща сложните изисквания в проста реализация и гарантира последователни резултати, от които имат нужда вашите приложения.

Често задавани въпроси относно процеса на метален стъмпинг

1. Какъв е процесът на штамповане?

Процесът на штамповане е метод за производство чрез студено формоване, при който плоски листови метални заготовки се превръщат в прецизни форми чрез използване на матрици и преси. Той включва поставяне на листовия метал в штамповъчна преса, където повърхностите на инструмента и матрицата прилагат контролирана сила, за да деформират метала, без да се отстранява материал. Основните техники включват рязане на контур (blanking), пробиване (piercing), огъване (bending), монетовидно оформяне (coining), релефно оформяне (embossing), фланцовка (flanging) и дърпане (drawing). Пълният работен процес обхваща инженерно проектиране, подбор на материали, изработка на матрици, настройка на пресата, серийно производство и контрол на качеството — което прави този метод идеален за масово производство в автомобилната, авиационно-космическата и електронната индустрия.

2. Какви са 7-те стъпки в метода за щанцоване?

Методът за штамповане обикновено следва тези последователни стъпки: (1) Разработване на концепцията и дизайна чрез софтуер за компютърно проектиране (CAD), (2) Избор на материал въз основа на формоустойчивостта му и изискванията за крайното приложение, (3) Инженерен дизайн на инструментите и матриците, (4) Изработка на матриците чрез CNC-машини и електроерозионни процеси (EDM), (5) Прототипиране и валидационни изпитания, (6) Настройка на пресата с оптимизирани параметри за дължина на хода, скорост и налягане, и (7) Серийно производство с интегриран контрол на качеството. При някои операции се добавя вторична финиш обработка като осма стъпка. Доставчици, сертифицирани според IATF 16949, като например Shaoyi, използват CAE-симулации по време на фазите на проектиране, за да предвидят възможни дефекти още преди изграждането на производствените матрици.

3. Как се извършва штамповането?

Штамповането се извършва чрез подаване на плосък листов метал — в койл или във формата на заготовки — в штамповъчен прес, оборудван с прецизни матрици. Рамото на преса се спуска надолу, принуждавайки пробойника да влезе в кухината на матрицата, където контролираното налягане оформя метала чрез операции като рязане, огъване или формоване. Съвременните механични преси осъществяват от 20 до 1500 хода в минута, докато хидравличните и серво-пресите предлагат променливо управление на силата за обработка на сложни геометрии. Правилното смазване намалява триенето, водещите пинове осигуряват правилно центриране, а изтеглящите плочи изхвърлят готовите детайли. Системите за контрол на качеството, включващи статистически процесен контрол (SPC) и размерна инспекция, потвърждават, че всеки компонент отговаря на зададените спецификации.

4. Какви материали се използват най-често при металното штамоване?

Често използваните материали за штамповане включват нискоуглеродна стомана (отлична формоваемост, икономична), неръждаема стомана (корозионноустойчива, но изисква с 50–100 % по-голяма сила за формоване), алуминий (лек – с плътност една трета от тази на стоманата), мед (98 % електропроводимост за контакти) и латун (отлична обработваемост за съединители). Изборът на материал зависи от штамповаемостта — склонността на метала да се формова — като се вземат предвид пластичността, здравината при опън, характеристиките на упрочняване при пластична деформация и дебелината. Например аустенитните неръждаеми стомани се упрочняват бързо при пластична деформация, което изисква по-твърди материали за инструментите и правилни зазори, за да се предотврати пукане.

5. Кога трябва да избера штамповане вместо CNC-обработка или други методи?

Изберете штамповка при производство на повече от 10 000 части, когато инвестициите в инструментариум се оправдават благодарение на значително по-ниската цена на всяка отделна част ($0,30–$1,50 спрямо $5–$50 за CNC фрезоване). Штамповката се отличава с високоскоростно производство (до 1000 удара в минута) и постига материална ефективност от 85–95 % при постоянно възпроизводими резултати. CNC фрезоването е подходящо за прототипи и малки серии под 1000 части поради минималните разходи за подготвка. 3D печатът позволява изработването на сложни вътрешни геометрии, които е невъзможно да се постигнат чрез штамповка. Разгледайте лазерната рязане за средни обеми и често променящи се конструкции. Партньори като Shaoyi предлагат бързо прототипиране за 5 дни, за да се проверят конструкцията преди окончателно заделяне на средства за производствен инструментариум.
