Процесът на производство чрез штамповане: от суровия лист до готовата част

Какво означава всъщност штамповането в съвременното производство

Някога ли сте се чудили как се произвеждат каросерийните панели на автомобила ви или миниатюрните свързващи елементи в смартфона ви с такава изключителна точност? Отговорът се крие в една от най-мощните техники в производството: металното штамповане. Този производствен процес превръща равни листови метали в точно оформени компоненти чрез контролирана сила и специализирани инструменти — като произвежда всичко, от прости скоби до сложни автомобилни части, с невероятна скорост.

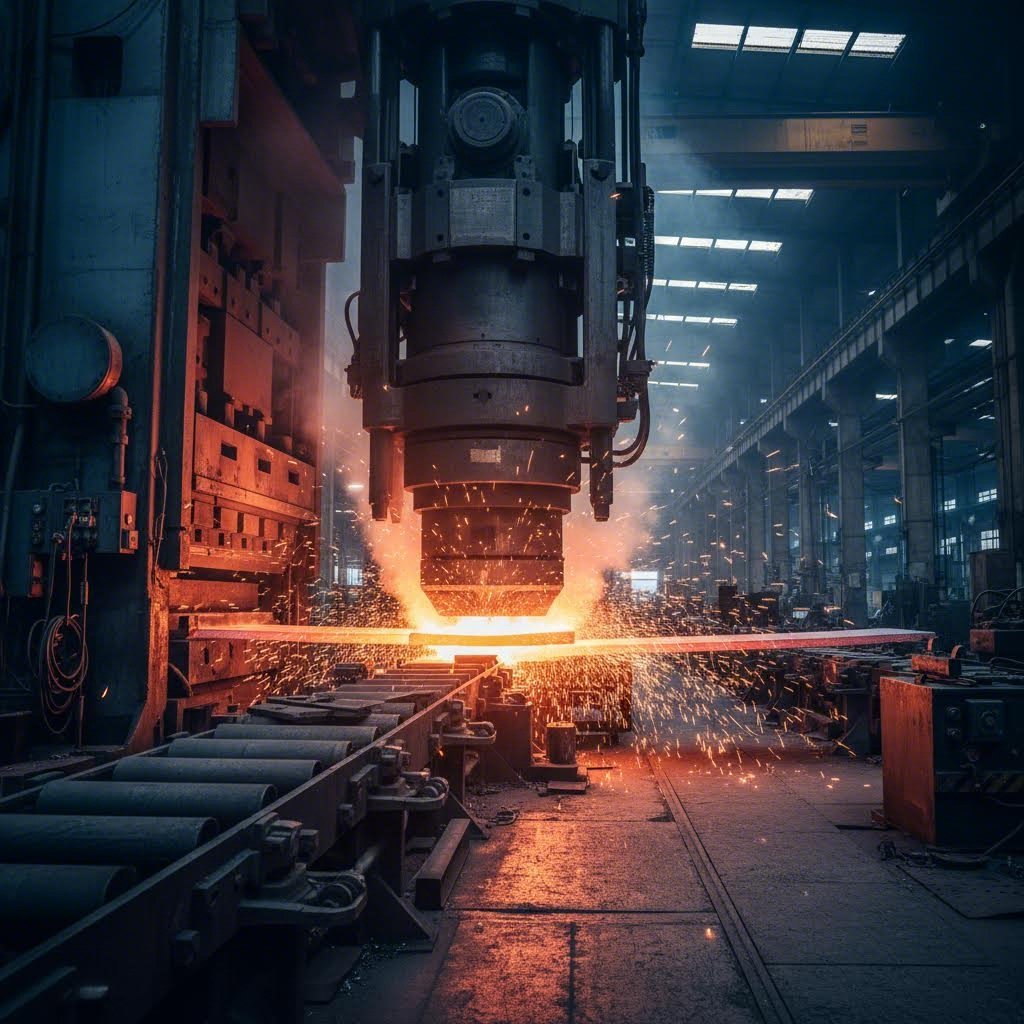

От плосък лист до готова детайл

И така, какво точно представлява металното штамповане? В основата си този процес използва штамповъчен прес за прилагане на сила чрез закалена матрица върху листов метал, като го реже, огъва или оформя в определени форми. Представете си тапа за бисквити — но инженерно проектирана да издържа хиляди паундове налягане и способна да произвежда идентични части хиляди пъти в час.

Значението на штамповането в производството се различава значително от декоративното или занаятчийското штамповане. Тук става дума за производство в промишлени мащаби, при което плоски метални ролки постъпват в единия край на процеса, а готовите компоненти излизат от другия край. Според Документацията на Уикипедия за металообработката , штампованите части революционизирали производството още през 1880-те години, когато заместили ковачеството с матрици и машинната обработка за производството на компоненти за велосипи, като драстично намалили производствените разходи, без да жертват приемливото качество.

Физиката зад формообразуването на метали

Какво прави процесът на метално штамповане толкова ефективен? Цялата същност е в контролираната деформация. Когато пресата прилага сила чрез матрицата, листовият метал претърпява пластична деформация — трайно променя формата си, без да се прекъсне. Матрицата изпълнява функцията както на форма, така и на режещ инструмент, в зависимост от конкретната операция, която се извършва.

Съвременното штамповане разчита на точни изчисления на материалните свойства , изисквания към силата и геометрията на инструментите. Смазочните материали предпазват както инструментите, така и изсеченият метал от повърхностни повреди, като в същото време позволяват на материала да тече гладко в сложни форми. Това внимателно координиране на силата, инструментите и материалознанието е това, което отличава успешните операции по штамповане от неуспешните опити.

Защо штамповането доминира в масовото производство

Каква е най-голямата предимство на една операция по штамповане? Скорост и последователност. Докато машинната обработка може да произведе един сложен компонент за няколко минути, штамповането може да създаде десетки компоненти в минута — всеки от които практически идентичен на предходния. Тази ефективност обяснява защо автомобилните производители, електронните компании и производителите на битова техника разчитат толкова силно на тази технология.

Както отбелязва индустриалният анализ на Die-Matic, штамповането се отличава при производството в големи обеми, когато са необходими хиляди или милиони идентични части с минимални отклонения. Този процес осигурява строги допуски и последователна издръжливост — ключови изисквания за индустрии като автомобилната и аерокосмическата, където надеждността на частите директно влияе върху безопасното функциониране.

За какво се използва днес штампованият метал? Ще го намерите навсякъде: каросерийни панели и скоби в автомобили, компоненти за печатни платки в електрониката, конструктивни елементи в летателни апарати и безброй части за домакински уреди. Тази универсалност, комбинирана с икономическа ефективност при мащабно производство, гарантира, че штамповането остава основа на съвременното производство.

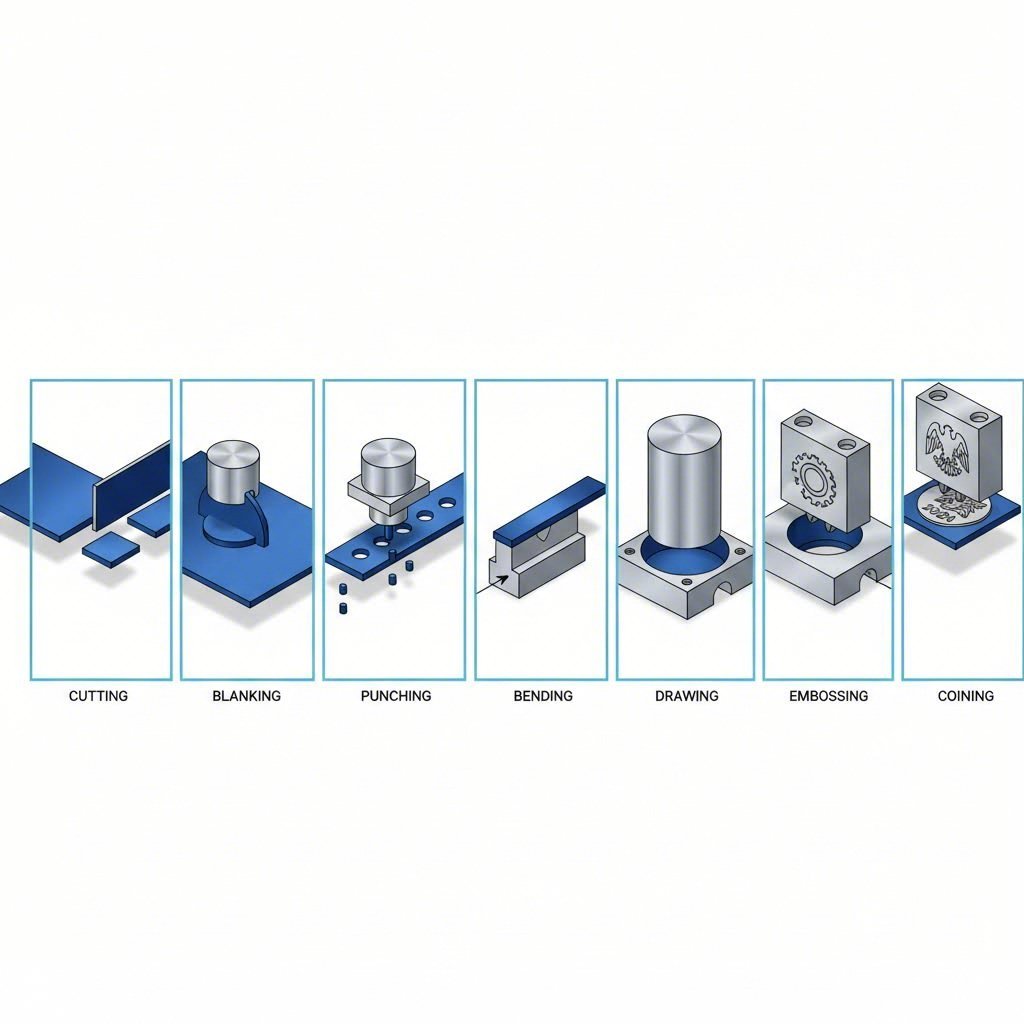

Седем основни операции по штамповане, които всеки инженер трябва да разбира

Сега, когато сте разбрали какво означава штамповането в контекста на производството, нека разгледаме конкретните операции, които правят този процес толкова универсален. Представете си тези операции като отделни инструменти в работилницата на майстор — всеки от тях е проектиран за определена цел, но често се използват заедно, за да се получат сложни готови детайли. Независимо дали проектирате компоненти или оценявате производствени варианти , разбирането на тези седем основни операции ще ви помогне да вземате по-умни решения.

Обяснение на рязането

Операциите по рязане са основа на повечето штамповъчни процеси. Те отделят материала, създават отвори и определят основната форма на вашия компонент. Две основни операции по рязане доминират в отрасъла:

• Изсичане – Тази операция изрязва плоски форми от листов метал, за да се получи основната заготовка. При операциите по пробиване на листов метал пуансонът преминава през материала, а изрязаната част става ваш продукт, докато останалата част от листа се превръща в отпадък. Представете си това като използването на формичка за бисквити, при която запазвате бисквитата. Според Master Products , пробиването е оптимизирано за ефективно производство на големи количества компоненти с подобна форма.
• Пробиване (перфориране) – Въпреки че е механично подобно на пробиването, тази операция създава отвори или проеми в заготовката. Тук изпробената част е отпадък, а листът с отворите е вашият продукт. Тази операция с матрица е от съществено значение за създаване на позиционни отвори, точки за свързване и вентилационни отвори в готовите части.

Какво отличава тези операции? Просто казано: коя част запазвате. При пробиването се запазва изрязаната форма; при перфорирането – околната материя.

Формообразуващи и оформителни техники

След като сте оформили основната си форма чрез рязане, формовъчните операции превръщат плоски заготовки в тримерни компоненти. Тези техники деформират метала, без да премахват материал:

• Изкривяване – Гънената машина прилага изключително голяма сила, за да огъне метал под точни ъгли около определена ос. Тази штамповъчна и пресоваща операция създава компоненти с V-образна, U-образна или персонализирана ъглова форма. Огънатите части се срещат навсякъде — от електрически корпуси до автомобилни скоби.
• Чертаене – Тази прецизна штамповъчна техника оформя частите в чашкообразна или кутийка-образна форма, като принуждава листовия метал да се спусне върху матрица. Металът се разтяга и тече около геометрията на матрицата, създавайки сложни напречни сечения. Дълбокото изтегляне разширява този процес за части, които изискват значителна дълбочина, като например бутилки за напитки или автомобилни резервоари за гориво.
• Релief – Имате ли нужда от изпъкнали или вдлъбнати дизайн елементи по вашите части? Тампонното тиснене оформя едната страна на заготовката, за да се създадат декоративни мотиви, надписи, лога или функционални текстури. Според HLC Metal Parts този процес подобрява декоративната стойност на продукта, без да се компрометира неговата конструктивна цялост.
• Фланширане – Тази операция огъва ръбовете около пробити отвори или по периметъра на заготовката под ъгъл от 90 градуса. Фланцуването създава гладки ръбове вместо остри, подобрява конструктивната якост и подготвя повърхностите за операции по свързване. Често срещани фланцовани компоненти се използват в контейнери, тръби и каросерийни панели за автомобили.

Точни операции за критични допуски

Когато приложението ви изисква изключителна точност, тези специализирани операции осигуряват резултати, които стандартните методи не могат да постигнат:

• Монетарен – Най-точният наличен процес за штамповане – монетовидно штамповане на стомана и други метали, при който се извършва едновременно штамповане на двете страни на заготовката под изключително високо налягане. Това компресира материала във всяка подробност на формата на матрицата, постигайки толеранс до ±0,001 инча. Името произлиза от производството на парични знаци – онези ясни детайли по четвъртака и паметните медальони се получават чрез монетовидно штамповане.

Всеки етап от процеса на штамповане има специфична цел, но истинската му мощ се проявява при комбиниране. Един-единствен прогресивен штамп може да извърши пробиване, перфориране, огъване и фланцовка на компонент в последователни станции – превръщайки равна рулонна лента в готови части за секунди. Разбирането кога да се приложи всеки метод помага при проектирането на технологично изпълними детайли и при избора на подходящия производствен процес за вашите конкретни изисквания.

Операция	Основна функция	Типични приложения	Ключово предимство
Изсичане	Изрязване на плоски форми от лист	Основни компоненти, шайби, скоби	Производство на форми в голям обем
Ударяне	Създаване на отвори и проеми	Монтажни отвори, вентилация, връзки	Точна позиция на отворите
Изкривяване	Формиране на ъгли и криви	Корпуси, рамки, скоби	Създава 3D геометрия от плоски материали
Чертаене	Формиране на чашообразни/кутиевидни форми	Контейнери, корпуси, капаци	Сложна дълбочина без шевове
Релief	Създаване на повърхностни елементи	Логотипи, декоративни панели, текстури за по-добро хващане	Визуално и функционално подобряване
Фланширане	Извиване на ръбовете под ъгъл 90°	Резервоари, тръби, каросерийни панели	Подобрена якост и гладки ръбове
Монетарен	Прецизно формоване под високо налягане	Монети, бижута, части с тесни допуски	Изключителна размерна точност

С тези седем операции в терминологията ви за производство сте готови да проучите как те се комбинират в пълни производствени работни процеси — от първоначалния дизайн до доставката на готовата част.

Пълният работен процес за штамповане на метал от дизайн до доставка

Разбирането на отделните операции по штамповане е от съществено значение — но как тези методи се комбинират в действителното производство? Процесът на штамповане на листов метал следва внимателно координирана последователност, при която всеки етап се основава на предходния. Ако пропуснете критичен параметър на който и да е етап, това може да доведе до проблеми с качеството, производствени забавяния или скъпо струващи отпадъци. Нека преминем през пълния производствен процес по штамповане от първоначалната концепция до готовия компонент.

Етап на инженерна подготовка преди производството

Преди да се извърши първата штамповка, трябва да бъде извършена значителна инженерна работа. Този етап определя дали вашата производствена штамповъчна операция ще бъде успешна или ще срещне трудности.

Стъпка 1: Избор и подготвка на материала

Изборът на материала влияе на всичко по-нататък в процеса. Инженерите оценяват механичните свойства, като например здравина при опън, пластичност и скорост на упрочняване при деформация, както и практически аспекти като разходи и наличност. Според National Material Company, при избора се вземат предвид механични свойства като здравина и пластичност, както и фактори като корозионна устойчивост, електропроводимост и разходи.

След избора суровите рула или листове се подлагат на процеси за подготвка, включващи:

• Рязане и продължително рязане (слитинг) до подходящи ширини
• Нивелиране, за да се осигури равномерност
• Почистване на повърхността, за да се премахнат масла и замърсявания
• Обработване на ръбовете, за да се предотвратят проблеми при подаването

Често срещани грешки тук? Избор на материали, които изглеждат добре на хартия, но се държат зле по време на формиране, или пропускане на правилно нивелиране — което води до непостоянна геометрия на детайлите през целия ви производствен цикъл.

Стъпка 2: Проектиране и инженерен анализ на матрицата

Матрицата е по същество ДНК-то на вашия процес за производство чрез штамповане. Както се отбелязва в Изчерпателното ръководство на Jeelix за проектиране на матрици , тази стъпка предлага най-голямата възможност за оптимизация в целия процес — всеки час, посветен на концентрирано мислене тук, може да спести десетки часове за корекции и десетки хиляди долари по-късно.

Инженерният анализ на матрицата включва:

• Създаване на разположения на лентата, които оптимизират използването на материала
• Изчисляване на силите за рязане, формиране и изваждане
• Определяне на центъра на налягането, за да се предотврати неравномерното износване на матрицата
• Избор на подходящи материали за матрицата въз основа на обема на производството и материала на детайла
• Изпълнение на CAE симулации за идентифициране на потенциални проблеми при формоването преди физическите пробни изпитания

Добре проектираната матрица предвижда проблемите, преди те да възникнат. Къде пружинирането ще повлияе върху окончателните размери? В кои области съществува риск от образуване на гънки или пукнатини? Опитните проектиранти на матрици отговарят на тези въпроси по време на инженерния етап — не след започване на производството.

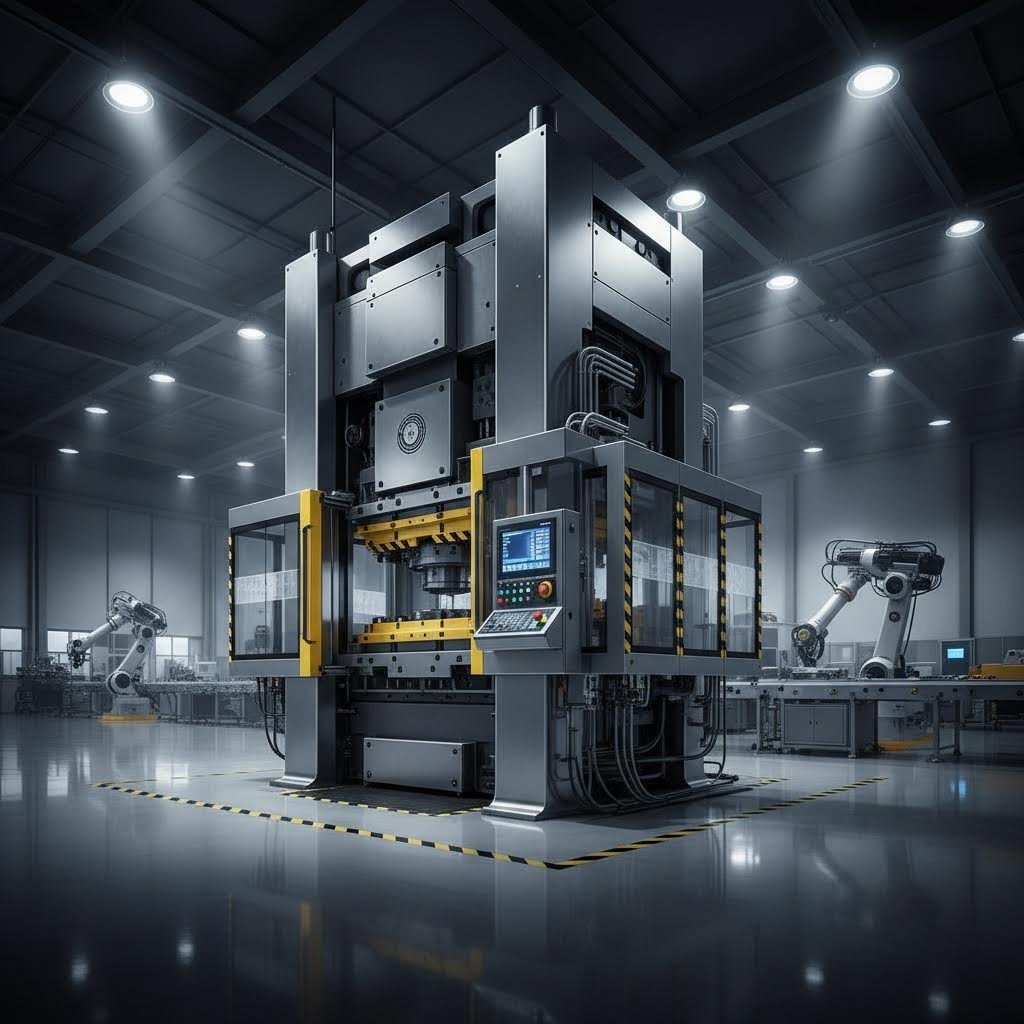

Стъпка 3: Подготовка и калибриране на пресата

Съвместяването на матрицата с подходящата преса е критично за процеса на производство чрез метално штамповане. Инженерите изчисляват общите изисквания към натиска, като сумират всички сили по станциите, след което избират преса с достатъчна мощност — обикновено с 20–30 % по-висока от изчислената стойност, за да се осигури безопасност.

Подготовката включва:

• Монтиране и подравняване на матрицата в пресата
• Задаване на правилната затваряща височина (разстоянието между буталото и основата при долната точка на хода)
• Програмиране на дължината на хода, скоростта и времето за задържане
• Калибриране на хидравличното налягане за амортизаторните системи и системите с подложки
• Тестване на сигурността на блокиращите устройства и сензорите

Щамповъчният цикъл в действие

След завършване на инженерната разработка и подготвяне на оборудването започва производственото метално щамповане. Това е етапът, на който плоският материал се превръща в готови компоненти.

Стъпка 4: Подаване и позициониране

Автоматизираните системи за подаване доставят материала в матрицата с изключителна прецизност. Рулонният материал се размотава през изравнители и постъпва в сервоуправлявани ролкови подавачи, които напредват материала точно с необходимото разстояние — често с точност до ±0,001 инча — преди всеки ход.

Правилното подаване изисква:

• Правилна дължина на подаването, съответстваща на прогресията на вашата лента
• Достатъчно количество водачи (пилотни штифтове), които точно позиционират материала в матрицата
• Контроли на петлите, които предотвратяват вариации в натоварването на материала
• Сензори за неправилно подаване, които спират пресата при възникване на грешки в позиционирането

При високи скорости — понякога надхвърлящи 1000 хода в минута — дори незначителните несъвършенства в подаването се умножават и водят до сериозни проблеми с качеството. Съвременните системи за контрол на щамповъчния процес в производството следят всеки цикъл.

Стъпка 5: Ударът при штамповката

Тук се случва магията. Според RCO Engineering типичният цикъл на штамповка включва спускането на пресата към матрицата, затварянето на матриците една към друга и формирането на метала чрез висока сила и налягане, след което пресата се освобождава и се отдръпва.

По време на това събитие, продължаващо част от секундата:

• Рамото се спуска, приближавайки горната матрица към долната матрица
• Пилотните пинове се задействат, за да гарантират прецизното позициониране на материала
• Изпълняват се операциите по рязане, формиране или изтегляне, както е предвидено в проекта
• Материалът тече и се деформира според геометрията на матрицата
• Рамото се отдръпва, позволявайки напредването на материала

Инженерите използват смазочни материали стратегически по време на тази фаза, за да намалят триенето, да предотвратят образуването на галове и да контролират течението на материала. Охладителните системи отвеждат топлината, генерирана по време на високоскоростни или високонапрежени операции.

Стъпка 6: Изваждане и обработка на детайла

Готовите части трябва да напускат матрицата надеждно — при всеки отделен цикъл. Изтеглящите плочи предотвратяват залепването на частите за пробивните елементи, докато пружинно задвижваните изхвърлящи устройства избутват завършените компоненти извън кухината на матрицата. Въздушни струи и механични пръсти могат да подпомагат изваждането и ориентацията на частите.

Също така трябва да се управлява и отпадъчният материал. Системите за отстраняване на отрязъците изчистват пробития материал от кухините на матрицата, а резачките за отпадъци намаляват отпадъците от носещата лента за по-ефективно отстраняване. Само един застопорил се отрязък може да причини катастрофални повреди на матрицата за милисекунди.

Проверка на качеството след штемпеловането

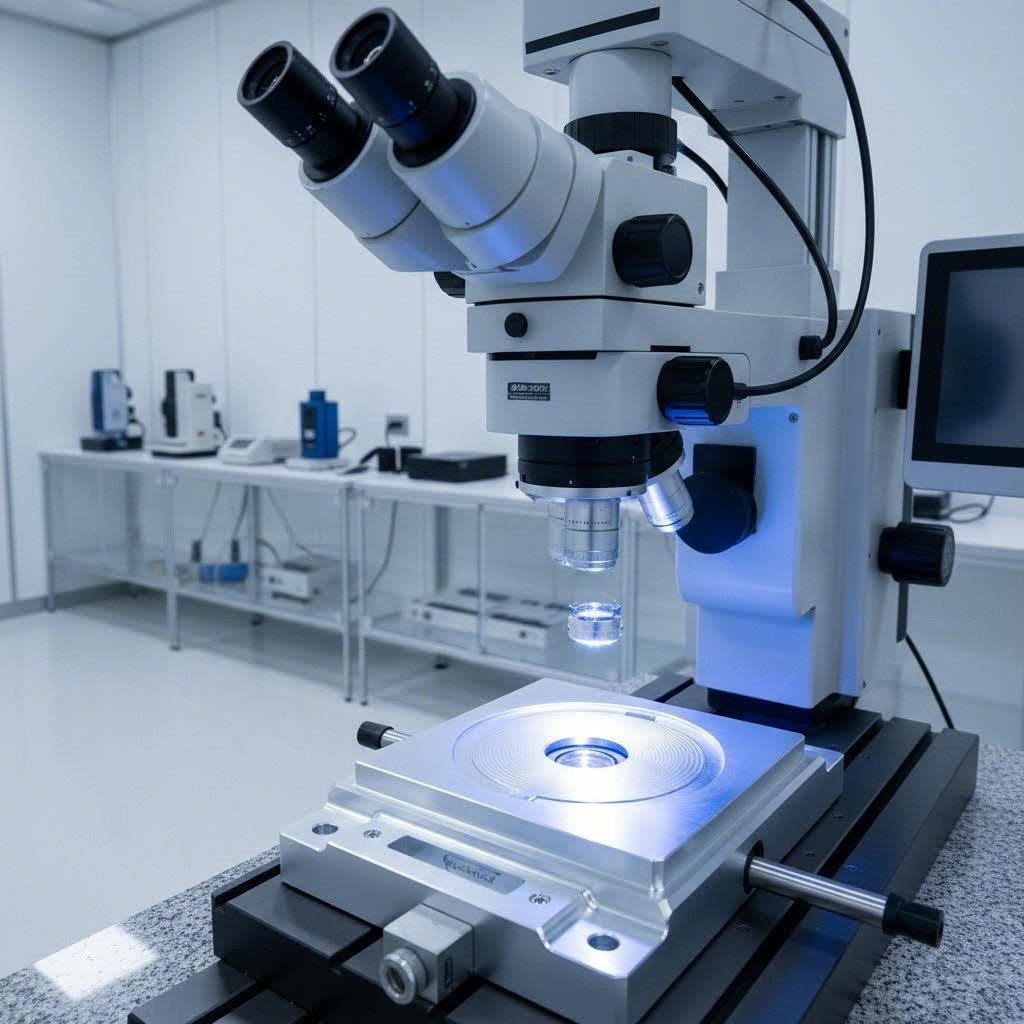

Стъпка 7: Контрол на качеството

Процесът на производство на метални штемпеловани изделия не завършва, когато частите напуснат матрицата. Мерките за контрол на качеството гарантират, че всеки компонент отговаря на спецификациите, преди да достигне до клиентите.

Методите за инспекция включват:

• Визуална оценка за повърхностни дефекти, заострени ръбове (бурми) и козметични недостатъци
• Измерване на размерите с помощта на мерки, шублери или координатни измервателни машини
• Функционално тестване за потвърждаване на изискванията за съвместимост и работни характеристики
• Статистически контрол на процеса за идентифициране на тенденции, преди те да се превърнат в проблеми

Много производствени щамповъчни операции включват също така вторични процеси като заравняване на ръбовете, термична обработка, галванизиране или боядисване преди окончателната сглобка и изпращане.

Стъпало	Цел	Основно оборудване	Критични параметри	Често срещани точки на грешка
1. Избор и подготовката на материала	Осигуряване на подходяща формоваемост и качество	Линии за рязане, нивелиращи машини, почистващи устройства	Допуск за дебелина, повърхностна ообработка, равност	Неподходяща марка материал, недостатъчно нивелиране
2. Проектиране и инженерство на матриците	Създаване на инструменти, които произвеждат точни части	CAD/CAM софтуер, CAE симулация, CNC машинна обработка	Зазори, разположение на лентата, изчисляване на силите	Недостатъчна компенсация на еластичното възстановяване, лошо течение на материала
3. Настройка и калибриране на преса	Конфигуриране на оборудването за оптимална работа	Штемпелпреса, колички за шаблони, инструменти за подравняване	Височина на затваряне, натоварване (тонаж), скорост на хода	Неподравняване, неправилно зададено натоварване (тонаж)
4. Подаване и позициониране	Доставка на материала точно до работните станции на матрицата	Коил-крейдъли, изправители, серво подавачи	Дължина на подаване, включване на водача, напрежение на лентата	Неправилно подаване, повреда на водача, огъване на материала
5. Ход на штамповането	Формиране на материала в желаната форма	Рама на пресата, матрици, системи за смазване	Разпределение на силата, време на задържане, смазване	Пукнатини, набръчквания, непоследователно формиране
6. Изваждане и обработване на детайлите	Премахване на детайлите и отпадъците по надежден начин	Изваждачи, ежектори, транспортьори	Време за изваждане, премахване на отпадъците, ориентация на детайлите	Заклещени детайли, изтегляне на шперцове, сблъсквания на матрици
7. Проверка на качеството	Проверка дали детайлите отговарят на спецификациите	Координатни измервателни машини (CMM), оптични компаратори, калибри „да/не”	Размерни допуски, качество на повърхността, граници на статистическия процесен контрол (SPC)	Пропуснати дефекти, недостатъчна проба

Забелязвате ли как всеки етап е свързан със следващия? Качеството на подготовката на материала влияе върху износа на матрицата и последователността на детайлите. Конструкцията на матрицата определя какви изисквания трябва да изпълнява пресата. Точността на подаването влияе върху всяка операция по формоване. Тази взаимосвързаност обяснява защо успешното производство чрез штамповане изисква внимание към целия работен процес — а не само към отделните операции.

След като сте разбрали пълния работен процес, сте готови да проучите различните методи за матрици, които организират тези етапи в ефективни производствени системи — от прогресивни матрици, които извършват множество операции последователно, до трансферни системи, проектирани за по-големи и по-сложни компоненти.

Сравнение на прогресивния метод и метода с комбинирана матрица

Вече видяхте как функционират отделните операции по штамповане и как те се извършват в рамките на пълен производствен цикъл. Но тук нещата стават по-интересни: как производителите организират тези операции в ефективни производствени системи? Отговорът се крие в избора на подходящия тип матрица — а това решение може да определи успеха или неуспеха на икономическата обосновка на вашия проект.

Помислете за това по следния начин: няма да използвате чук-малец, за да окачите картина, нали? По същия начин изборът между прогресивно, трансферно и комбинирано штамповане зависи напълно от това какво произвеждате, колко бройки са ви необходими и колко сложни са вашите штамповани детайли. Нека разгледаме всеки от тези подходи, за да можете да вземете обосновани решения спрямо изискванията за вашето штампово проектиране.

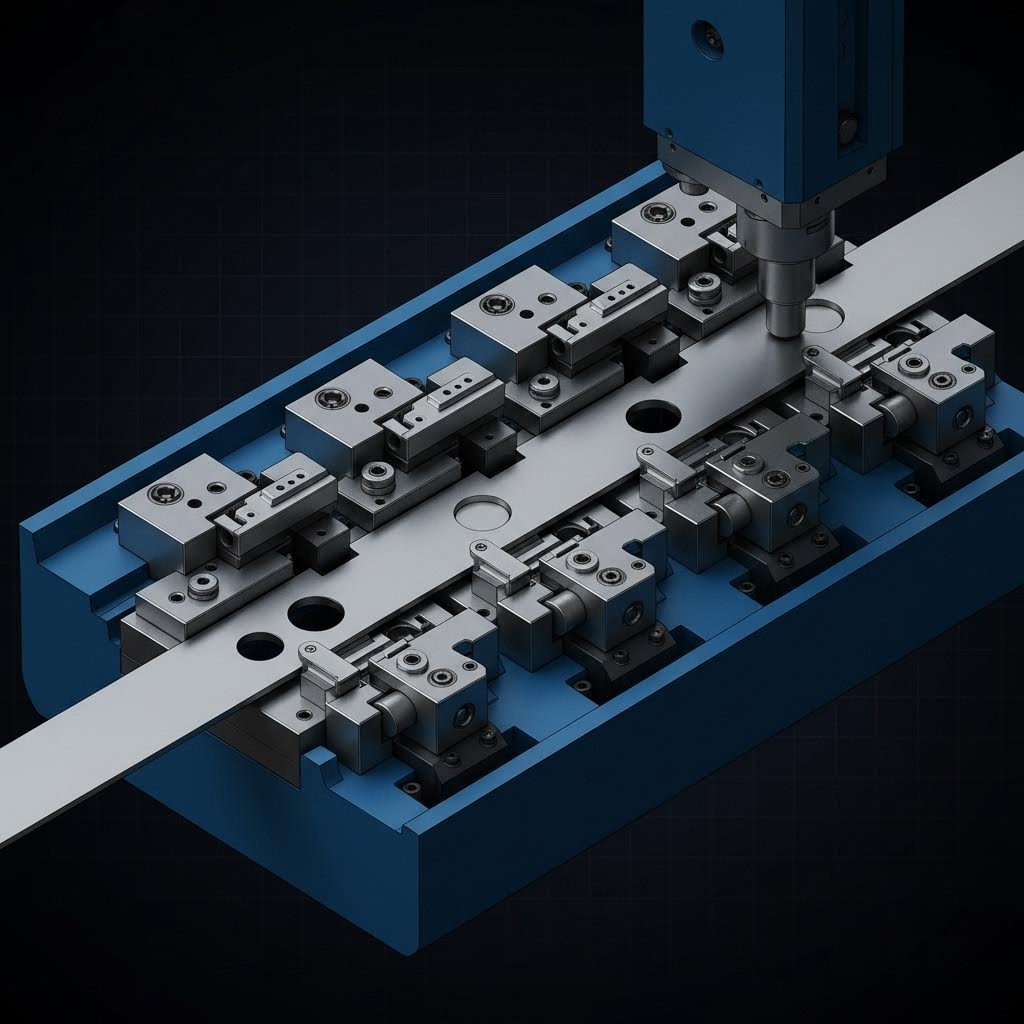

Прогресивна матрица за максимална ефективност

Представете си производствена линия, компресирана в един-единствен инструмент. Това е прогресивната матрица и штамповането в действие. Непрекъснатата метална лента се подава през множество станции в рамките на една и съща матрица, като всяка станция извършва различна операция — рязане, пробиване, огъване, формоване — в точно определена последователност. Детайлът остава прикрепен към носещата лента през цялото време и се отделя едва на финалната станция.

Според сравнението на процесите на Die-Matic, штамповането с прогресивна матрица премества метална лента през множество станции, които извършват различни операции, като рязане, огъване, пробиване или пробиване с перфоратор — което я прави идеална за високоскоростно производство на сложни детайли в средни до големи обеми.

Защо това има значение за вашето производство? Скорост. Единственото натискане на пресата напредва лентата и извършва операциите едновременно във всяка станция. Докато един участък се изрязва, друг се пробива, а трети се формира — всичко това става в една и съща част от секундата. Тази паралелна обработка осигурява забележителна производителност при прецизното штамповане на детайли.

Прогресивното штамповане се отличава, когато:

• Имате нужда от производство в голям обем (хиляди до милиони детайли)
• Детайлите са малки или средни по размер
• Вашият дизайн изисква множество операции, но не и дълбоко изтегляне
• Последователността и скоростта са по-важни от загриженостите относно инвестициите в инструментите

Каква е компромисната страна? Първоначалните разходи за инструментите са по-високи в сравнение с по-простите алтернативи. Както отбелязва Keats Manufacturing, прогресивното штамповане изисква скъпи стоманени штампови матрици, но спестява време и пари чрез едновременното извършване на множество операции, намаляване на отпадъците и възможност за дълги производствени серии с по-ниски разходи за труд.

Трансферно штамповане за големи компоненти

Какво се случва, когато вашите части са твърде големи за прогресивни матрици или когато е необходимо дълбоко изтегляне? Тук идва на помощ изработката с прехвърляща матрица. За разлика от прогресивното штамповане, при което частите остават свързани с лентата, при штамповането с прехвърляща матрица заготовката се отделя рано — или започва с предварително изрязана заготовка, или се отделя в първата станция.

Ето къде става интересно: механични пръсти или автоматизирани системи за прехвърляне физически преместват всяка част между станциите. Това „свободно“ манипулиране на частите позволява операции, които биха били невъзможни при свързана лента — по-дълбоки изтегляния, по-сложни ориентации и достъп до области, блокирани от носещия материал в прогресивните конфигурации.

Според подробното сравнение на Worthy Hardware, штамповането с прехвърляща матрица осигурява по-голяма гъвкавост при манипулирането и ориентацията на частите, което го прави подходящо за сложни дизайн и форми. То може да включи различни операции като пробиване, огъване, изтегляне и рязане в един производствен цикъл.

Штамповането с прехвърляща матрица е особено подходящо, когато:

• Детайлите са от среден до голям размер
• Изискват се операции по дълбоко изтегляне
• Сложни геометрии изискват множество ориентации по време на формоването
• Вашият дизайн включва елементи като резба, ребра или насечки

Гъвкавостта идва с определени предпоставки. Времето за подготвка може да бъде по-дълго, експлоатационните разходи нарастват поради по-сложните механизми за обработка, а за поддръжката са необходими квалифицирани техници. Въпреки това при детайли от шперплат за штамповане, като автомобилни каросерийни панели, конструктивни скоби и корпуси на битова техника, штамповането с прехвърляне често представлява единственото практически осъществимо решение.

Комбинирана матрица: Простота при единичен ход

Понякога най-елегантното решение е най-простото. Штамповането с комбинирана матрица извършва няколко рязане операции при единичен ход — обикновено комбинирайки изрязване и пробиване, за да се получат готови плоски детайли без прогресивни станции или механизми за прехвърляне.

Представете си шайба: трябва едновременно да изрежете външния диаметър (изрязване) и централното отверстие (пробиване). Комбинираната матрица извършва и двете операции за един цикъл на пресата. Този подход осигурява изключителна равност, тъй като детайлът не подлага на многократно обработване или напрежения при подаване.

Според Keats Manufacturing комбинираното штамповане с матрици осигурява по-евтино инструментално оснащение в сравнение с прогресивното штамповане с матрици, ефективно и бързо производство на прости и малки детайли, както и едно натискане, което произвежда по-равни детайли с висока повтаряемост.

Комбинираното штамповане с матрици дава най-добри резултати при:

• Равни детайли, които изискват само операции по рязане (без формоване)
• Средни до високи обеми на производство
• Компоненти, при които равността е критична
• Прости геометрии като шайби, уплътнения и заготовки за колела

Каква е ограничението? Комбинираните матрици извършват само операции по рязане. Ако са необходими огъване, изтегляне или формоване, ще се наложи да използвате прогресивни или трансферни методи — или вторични операции, които увеличават разходите и усложняват обработката.

Специализирани техники за уникални изисквания

Освен трите основни метода, специализираните методи за штамповане решават конкретни производствени предизвикателства, които стандартните подходи не могат да преодолеят ефикасно.

Дълбоко щанцоване

Когато проектът ви за штамповане на листов метал изисква частите да имат формата на чаша, цилиндрична или кутия със значителна дълбочина, дълбокото изтегляне става задължително. Този процес изтегля плоски заготовки в матрици, като деформира и премества метала в триизмерни форми без шевове или заварки.

Помислете за бутилки за напитки, автомобилни резервоари за гориво или кухненски мивки. Дълбокото изтегляне обикновено изисква матрици с прехвърляне, които осигуряват максимална свобода на отделената заготовка по време на формирането. За изключително големи дълбочини може да са необходими няколко последователни стадии на изтегляне, като между тях се прилагат операции по отжиг, за да се възстанови пластичността на материала.

Фина преса

Стандартното пробиване оставя ръбовете с известно завъртане и чупене — приемливо за много приложения, но проблематично, когато е необходима висока прецизност. Финото пробиване прилага изключително високо налягане чрез специализирана трифункционална инструментална оснастка, за да се получат детайли с гладки, изрязани ръбове и изключителна размерна точност.

Както отбелязва Die-Matic, финото пробиване елиминира необходимостта от обемна следваща обработка, като например заравняване на заострени ръбове (дебъринг) или шлифоване, което спестява както време, така и производствени разходи, докато осигурява постоянна повтаряемост на детайлите при големи серийни производствени партиди.

Финото пробиване е подходящо за приложения, при които качеството на ръба директно влияе върху функционалността: зъбчати колела, звездички, компоненти на предпазните колани и части от системата за спиране, които не могат да толерират неравни ръбове или размерни отклонения.

Избор на метод за штамповане: практически сравнителен анализ

Как да решите кой метод е подходящ за вашия проект? Вземете предвид следните фактори за всеки от методите:

Фaktор	Прогресивна форма	Трансферен шанец	Компоновен штамп
Сложност на част	Просто до умерено сложно	Сложни, изискани конструкции	Само прости плоски детайли
Размер на детайла	Малък до среден	Среден до голям	Малък до среден
Производствен обем	Голям обем (оптимално)	Среден до висок обем	Среден до висок обем
Стоимост на инструментите	По-висок първоначален инвестиционен капитал	По-висок (поради сложното управление)	По-нисък в сравнение с прогресивното штамповане
Цена на брой при обем	Най-нисък	Умерена	Ниска за прости части
Производствена скорост	Най-бързо	Умерена	Бърза за отделни операции
Възможност за дълбоко изтегляне	LIMITED	Отлично	Не се отнася
Типични приложения	Съединители, скоби, клипсове, терминали	Каросерийни панели, корпуси, конструктивни части	Шайби, заготовки, уплътнения

Забележете как всеки метод заема отделна ниша? Прогресивните матрици доминират при високотомената производство на по-малки штамповани части. Системите за прехвърляне обработват по-големи и по-сложни компоненти. Комбинираните матрици предлагат икономически изгодни решения за по-прости геометрии. Вашите специфични изисквания — размер на частта, сложност, обем и бюджет — насочват избора.

След като сте избрали подходящия тип матрица, следващото ви разглеждане става също толкова важно: кои материали ще покажат най-добра производителност по време на штамповане и ще отговарят на изискванията на вашето приложение? Изборът на материал директно влияе върху формоустойчивостта, износването на инструментите и експлоатационните характеристики на крайната част.

Ръководство за избор на материали за оптимални резултати при штамповане

Избрали сте метода за изстискване — но какво да кажем за метала, който постъпва в матрицата? Ето една истина, която много инженери научават по трудния начин: изборът на неподходящ материал може да подкопае дори най-съвършеното инструментално оборудване. Детайл, който се формира отлично от алуминий, може да се напука при изработка от неръждаема стомана. Конструкция, която работи добре с мед, може сериозно да се набръчка при използване на оцинкована стомана. Разбирането на това как различните материали за штамповка се държат по време на формиране, е от решаващо значение за постигане на последователни и висококачествени резултати.

Изборът на материал не се свежда до намиране на „най-добрия“ метал — той представлява подбиране на свойствата на материала според конкретните изисквания на вашето приложение. Нека разгледаме характеристиките, предимствата и ограниченията на най-често използваните метали за штамповка.

Класове стомана и техните характеристики при штамповка

Стоманата остава основният материал в индустрията за штамповка, като предлага комбинация от здравина, формоваемост и икономичност, която малко други материали могат да надминат. Но терминът „стомана“ обхваща десетки марки, като всяка от тях се държи по различен начин под пресата.

Въглеродна стомана и оцинкована стомана

За конструктивни части, при които най-важно е цената, въглеродната стомана е оптималният избор. Според ръководството на Tenral за подбор на материали оцинкованата стомана има цинково покритие с дебелина ≥8 μm върху основа от въглеродна стомана, което осигурява както ниска цена, така и базова защита срещу корозия — идеално решение за приложения, при които цената е ключов фактор, като например крепежни скоби за шасита и контролни панели за битова техника.

Штамповани стоманени компоненти доминират в автомобилни рамки, корпуси на битова техника и крепежни скоби за промишлено оборудване. Материалът се формира предсказуемо, понася агресивни операции с матрици и осигурява здравина при опън ≥375 MPa. Компромисът? Ограничена корозионна устойчивост без допълнителни покрития или галванизация.

Стоманена метална штамповка

Когато приложението ви изисква както корозионна устойчивост, така и висока якост, штамповането от неръждаема стомана става предпочитаният вариант. Но не всички марки неръждаема стомана се държат еднакво:

• 304 неръждаема стомана – Най-често срещаният аустенитен клас, съдържащ приблизително 18 % хром и 8 % никел. Според Larson Tool & Stamping клас 304 предлага отлична корозионна устойчивост и формоваемост, както и изключителни механични свойства — което го прави идеален за корпуси на медицинско оборудване, компоненти за преработка на храни и зарядни терминали за нови енергийни превозни средства.
• неръждаема стомана 409 – Феритен клас с приблизително 11 % хром, който осигурява добра термостойкост и заваряемост при по-ниска цена в сравнение с 304. Често се използва за автомобилни изпускателни системи и топлообменници.
• 430 Неръжавеща оцел – Както отбелязва Tenral, този клас е по-евтин от 304 и е подходящ за конструктивни части, за които не се изисква строга защита срещу ръжда.

Ключовият фактор при обработката на неръждаема стомана е усилването при пластична деформация. Тези сплави значително се упрочняват по време на формоване, което може да доведе до пукнатини, ако конструкцията на матрицата не взема предвид това поведение. Правилното смазване и контролираният ред на формоване стават критически за успешните операции по штамповане на неръждаема стомана.

Предизвикателства и решения, свързани с алуминия

Звучи привлекателно, нали? Алуминият има приблизително една трета от плътността на стоманата, като запазва добра якост при отношение към теглото. За приложения, чувствителни към теглото — например топлоотводи за базови станции на мрежа 5G, каросерийни панели за автомобили и корпуси за електронни устройства — штамповането на алуминий често се оказва необходимо.

Но ето какво изненадва много инженери: штампованият алуминий се държи по-различно от стоманата по няколко критични аспекта.

Проблеми с еластичното възстановяване (springback)

След формоване алуминият проявява по-голямо еластично възстановяване в сравнение със стоманата. Когато извиеете алуминиевата детайл под ъгъл от 90 градуса, след отпускане на натиска той може да се върне до 87 или 88 градуса. Конструкцията на матрицата ви трябва да компенсира това чрез прекомерно извиване — предвиждане на степента, до която материала ще се възстанови.

Повърхностна чувствителност

Алуминиевите штамповани части се драскат и износват по-лесно в сравнение със стоманените. Това изисква внимателно отношение към смазката, повърхностната обработка на матриците и работата с материала през целия процес. Възможно е да се нанасят защитни филми върху критичните повърхности преди штамповане.

Избор на материална категория

Не всички алуминиеви сплави се штампват еднакво добре. Сериите 1000 и 3000 осигуряват отлична формоваемост за дълбоко изтегляне и сложни форми. Серията 5000 предлага по-висока якост при добра корозионна устойчивост. Серията 6000 (по-специално 6061-T6) осигурява баланс между якост и формоваемост за конструктивни приложения.

Според кейс-стадито на Tenral, телекомуникационна компания постигнала 25 % подобрение в ефективността на отвеждане на топлината и 18 % намаляване на производствените разходи чрез избор на алуминий 6061-T6 за прецизно штампирани топлоотводи за базови станции за 5G — което демонстрира как правилният избор на материал директно влияе както върху производителността, така и върху икономическите показатели.

Избор на материали за вашето приложение

Освен стомана и алуминий, няколко специални материала отговарят на конкретни приложни нужди:

• Мед – При проводимост до 98 % медта се отличава в електрическите приложения. Tenral отбелязва нейната подходящост за пружини за SIM карти и клеми за промишлени сензорни кабели. Материалът се формова лесно, но струва значително повече от стоманените алтернативи.
• Месинг (H62) – Предлага твърдост HB≥80 с отлична обработваемост; медно-цинковият сплав не изисква вторична обработка след штамповане. Често срещани приложения включват компоненти за интелигентни вратови заключващи системи и автомобилни конектори за климатични системи. Той представлява икономически ефективна алтернатива на чистата мед, когато максималната електропроводимост не е от съществено значение.
• Специални сплавове – Берилева мед за пружини, които изискват както електропроводимост, така и устойчивост към умора. Фосфорна бронзова сплав за изискващи електрически контакти. Никелови сплави за приложения при екстремни температури. Тези материали имат по-високи цени, но решават проблеми, които обикновените метали не могат да преодолеят.

Основни свойства на материалите, влияещи върху штампуемостта

При оценка на всеки метал за штамповане най-важни са четири свойства:

• ГРЕБЧАТОСТ – Колко може да се удължи материала, преди да се появи пукнатина? По-високата пластичност позволява по-дълбоко изтегляне и по-сложни форми.
• Якост на текучество – Напрежението, при което започва постоянната деформация. По-ниските съотношения между границата на текучест и границата на якост обикновено подобряват формоустойчивостта при операции по изтегляне.
• Степен на изтвърдяване на работата – Колко бързо материалът се усилва по време на деформация? Високото упрочняване при пластична деформация усложнява многостепенното формоване, но може да подобри крайната якост на детайла.
• Изисквания за повърхностна отделка – Приложението ви ще ли толерира следи от инструмента? Естетическите части изискват материали, които са устойчиви към залепване, както и специални повърхностни обработки на матриците.

Вид материал	Якост на опън (MPa)	Плътност (g/cm3)	Основни предимства	Типични приложения
Алуминиеви сплавове	110-500	2.7	Лекотежест, добра електропроводимост, отлично пластичност	Топлоотводи, корпуси на устройства, автомобилни панели
Неръжавеща оц (304)	≥515	7.9	Корозионна стойкост, висока якост, ≥48 ч. солен разтвор (солен спрей)	Медицинско оборудване, преработка на храни, зарядни терминали
Мед	200-450	8.9	98 % електропроводимост, отлични термични свойства	Електрически контакти, съединители, терминали
Месинг (H62)	300-600	8.5	Лесна машинна обработка, умерена цена, без необходимост от вторична обработка	Компоненти за ключове, фитинги за климатични инсталации, декоративни части
Оцinkовано желязо	≥375	7.8	Ниска цена, основна корозионна защита, предсказуемо формоване	Шасийни скоби, панели за битова техника, конструктивни части

Имайте предвид: изборът на материал включва едновременно балансиране на множество фактори. „Правилният“ избор зависи от конкретната комбинация от изисквания към производителността, обемите на производството и бюджетните ограничения. Детайл, който оправдава използването на неръждаема стомана в медицинско устройство, може да функционира отлично и от цинкована стомана в приложение за битова техника.

След като сте избрали материала, следващият критичен аспект става оборудването, което ще го преобразува — пресите за штамповане и инструментите, които трябва да съответстват както на свойствата на вашия материал, така и на изискванията към производството.

Основни компоненти за преси за штамповане и инструментално оборудване

И така, избрали сте материала и метода за изработване на матрицата — но какво да кажем за машината, която извършва самата работа? Ето действителността: дори най-добрата конструкция на матрицата в комбинация с оптимален материал няма да осигури качествени детайли, ако вашата преса за метално штамповане не отговаря на изискванията на задачата. Разбирането на машините за штамповане и техните възможности е абсолютно необходимо за всеки, който участва в производствените решения.

Какво точно представлява пресата за штамповане? Представете си я като мощен двигател, който преобразува енергията в точно контролирана сила и задвижва вашата инструментална оснастка през листов метал, за да се получат готовите компоненти. Но не всички преси работят по един и същи начин — и изборът на неподходящ тип може да доведе до загуба на енергия, лошо качество на детайлите или скъпо ремонтно обслужване поради повреда на оборудването.

Избор между механична и хидравлична преса

Двете водещи технологии за преси предлагат различни предимства за вашата штамповъчна операция. Изборът ви между тях зависи предимно от това какво произвеждате и с каква скорост се изисква производството.

Механични преси за штамповане

Тези работни коне доминират в производствените цехове с висок обем на производство. Според JVM Manufacturing механичните штамповъчни преси използват маховици за съхраняване и предаване на енергия, постигайки високо число ходове в минута — което ги прави идеални за серийно производство в големи обеми, където времето е пари.

Защо скоростта има толкова голямо значение? Механична преса може да работи с 200–1500 хода в минута, в зависимост от размера и приложението. При такива скорости детайлите се произвеждат за части от секундата. За автомобилни скоби, електрически терминали или всеки друг компонент, необходим в масови количества, тази производителност се превръща директно в по-ниска цена на отделно изделие.

Каква е компромисната страна? Механичните преси осигуряват фиксирани дължини на хода и профили на силата. Плунжерът извършва един и същи цикъл на движение при всяко повторение — отлично за последователност, но ограничаващо, когато е необходимо бързо да се коригират параметрите на формоването. Тяхната простота означава по-малко поддръжка и по-лесна експлоатация, което обяснява тяхната продължаваща популярност въпреки по-новите технологии.

Съществуват две основни конфигурации на механичните штемпеловъчни преси:

• Преси с форма на буквата C (с отворена рамка) – Имат отворена конструкция, която позволява лесен достъп на операторите от три страни. Подходящи са за сглобяване на малки детайли, леки штемпеловъчни операции и приложения, изискващи бърза смяна на матриците.
• Преси с форма на буквата H (с прави страни) – Предлагат по-висока устойчивост и здравина благодарение на четириваловата си конструкция. По-подходящи са за високотонажни операции и задачи, изискващи прецизно и повтарящо се формоване.

Хидравлични штемпеловъчни преси

Когато точността и гъвкавостта имат по-голямо значение от големия брой ходове в минута, на помощ идват хидравличните метални штемпеловъчни преси. Тези машини използват хидравлични цилиндри за генериране на сила, което позволява на операторите да контролират налягането през целия ход — не само в долна мъртва точка.

Представете си формирането на дълбоко изтеглен чашовиден профил. Материалът изисква постоянно налягане, докато тече в кухината на матрицата, а не единичен удар със сила. Според JVM Manufacturing хидравличните преси осигуряват постоянна сила през цялата работна ходова дължина, което ги прави идеални за високоточни задачи като формирането на сложни форми или обработката на деликатни материали.

Възможността за настройка не се ограничава само до контрола на силата. Дължината на хода, времето на задържане (колко дълго тласкателят остава в долно положение) и скоростта на приближение могат да се променят без механични подобрения. Тази адаптивност се оказва особено ценна при операции, които произвеждат разнообразни детайли, или при работа с трудни за обработка материали, изискващи внимателно подбрани последователности на формиране.

Ограничението? Скоростта. Хидравличните преси обикновено работят по-бавно от техните механични аналоги — понякога значително по-бавно. За приложения, при които точността е по-важна от производителността, този компромис е оправдан. За високотонажни стокови детайли обаче той рядко е оправдан.

Разбиране на изискванията за тонаж

Всяка операция по штамповане изисква определено количество сила — измерено в тонове, — за да бъде извършена успешно. Ако подцените необходимата мощност в тонове, ще повредите оборудването или ще произведете дефектни части. Ако я прецените значително над необходимото, губите капитал за капацитет, който никога няма да използвате.

Според Производствени ресурси , мощността в тонове е силата, която пресата е проектирана да прилага върху заготовката в матрицата, специфицирана на определено разстояние над дъното на хода. При повечето механични преси с мощност под 45 тона тази стойност се отнася до разстояние от 1/32″ до 1/16″ над долна мъртва точка.

Как се изчислява необходимата мощност в тонове? За прости операции по изрязване умножете периметъра на изрязването по дебелината на материала и по неговата якост на срязване. Например за изрязване на кръг с диаметър 6 инча от мека стомана с дебелина 0,125 инча, според формулата: диаметър × π × дебелина × 25 (за мека стомана), се изискват приблизително 59 тона.

Но ето какво изненадва инженерите: прогресивните матрици изискват сумиране на силите във всички станции, плюс допълнителна мощност за променливи като колебания в твърдостта на материала и износването на матрицата. Повечето операции предвиждат преси с 20–30 % по-голяма мощност от изчислените изисквания — това е резервна мощност, която предотвратява претоварване при нормални производствени вариации.

Стоманена штампова преса с номинална мощност 200 тона може да изглежда достатъчна за задача, изчислена на 150 тона. Но ако това изчисление не е взело предвид всички едновременни операции или ако материала е малко по-твърд от спецификацията, изведнъж работите на границата на мощността или дори над нея — което ускорява износването и създава риск от катастрофален отказ.

Предимства на съвременните серво-преси

А какво би било, ако можете да комбинирате скоростта на механичните преси с гъвкавостта на хидравличните? Серво-управляваните штампови преси представляват най-съвременната технология в областта на штамповката и използват програмируеми серво-мотори за изключително прецизно управление на движението на плунжера.

Според JVM Manufacturing сервоприводните преси позволяват на производителите да контролират с голяма точност всеки аспект от движението на пресата — от скоростта до позицията, което осигурява възможност за извършване на сложни операции, които преди това бяха трудни или невъзможни с традиционните преси.

Помислете за възможностите: можете да програмирате движението на плунжера така, че да забави хода си по време на критичните етапи на формоване, да остане за кратко време неподвижен, за да позволи течение на материала, а след това да ускори движението си през по-малко изискващите участъци на хода. Този програмируем профил на движение оптимизира всяка отделна операция, вместо да принуждава всички операции да се подчиняват на един и същи механичен цикъл.

Предимството в енергийната ефективност често изненадва новодошлите. За разлика от механичните преси, при които маховиците работят непрекъснато, сервомоторите работят само когато е необходимо. Това значително намалява енергийното потребление — с положително въздействие както върху експлоатационните разходи, така и върху околната среда.

Бариерата за инвестиции? По-високи първоначални разходи и необходимост от по-съвършена инсталация и по-висока експертиза в областта на програмирането. Но за производителите, които търсят конкурентни предимства в точността, гъвкавостта и ефективността, сервотехнологията все повече се превръща в бъдещия път напред.

Критични компоненти на матрицата

Докато пресата осигурява мощността, матрицата определя какво ще бъде произведено чрез нея. Според изчерпателното ръководство на U-Need за компонентите на матриците, штамповата матрица е жизненоважен елемент за производството в големи обеми, като дизайна, материала и цялостността на отделните компоненти определят общата производителност и експлоатационния живот на устройството.

Разбирането на тези работещи компоненти ви помага да осъзнаете как техническите характеристики на оборудването са свързани с качеството на детайлите:

• Прожекция – Мъжкият компонент, който извършва пробиване, изрязване или формиране. Изработва се от закалена инструментална стомана или карбид и трябва да издържа многократни удари, запазвайки при това прецизните си размери.
• Матричен блок (матричен бутон) – Женската част на пробойника в операциите по рязане. Компонент с прецизно шлифована форма на отвора, съответстваща на формата на пробойника, плюс внимателно изчислена зазорност за чисто рязане.
• Избутваща плоча – Отстранява материала от пробойника при неговото изтегляне. При липса на подходяща сила за отделяне детайлите остават прикрепени към пробойниците, което води до неправилно подаване, повреди или спиране на производствения процес.
• Водещи палци и втулки – Системата за прецизно центриране, която осигурява точното съвпадане на горната и долната половина на матрицата според проекта. Тези компоненти са изработени от закалени и прецизно шлифовани материали и предотвратяват разместването, което унищожава инструментите и води до брак.

Както отбелязва U-Need, малки грешки от няколко микрометра в един компонент могат да предизвикат верижна реакция от неуспехи: неточни размери на детайлите, ускорено износване на инструментите, скъпо струващи аварийни простои и висок процент брак. Тази взаимовръзка между прецизността на оборудването и производствените резултати обяснява защо успешните щамповъчни операции инвестираха значително в качествени матрици и правилно поддържане.

Тип на пресата	Скоростен капацитет	Контрол на силата	Най-добри приложения	Основно ограничение
Механичен	Висока (200–1500+ удара/мин)	Фиксиран профил на хода	Части с висок обем и повтарящ се характер	Ограничена гъвкавост за сложни формовки
Хидравличен	Средна до ниска	Променлива мощност по цялата дължина на хода	Дълбоко изтегляне, прецизно формоване, разнообразно производство	По-бавни цикли
Със серво задвижване	Програмируема	Пълна програмираност на движението	Сложни операции, смесено производство, прецизни работни процеси	По-висок първоначален инвестиционен капитал

Връзката между оборудването и качеството е двупосочна. Правилният подбор и поддръжката на пресите осигуряват стабилно производство. Недостатъчна мощност или износени инструменти водят до дефекти, които се разпространяват из цялата ви производствена верига. Разбирането на тази връзка — както и адекватните инвестиции както в пресите за штамповане, така и в системите за штампови инструменти — отличава световнокласните штамповъчни производствени операции от неуспешните.

Дори при оптимален подбор на оборудването проблемите неизбежно възникват по време на производството. Затова умението да се идентифицират, диагностицират и отстраняват често срещаните дефекти става задължително знание за всеки, който управлява штамповъчни операции.

Отстраняване на често срещани дефекти и стратегии за контрол на качеството

Пресата ви работи, детайлите се движат — и тогава я забелязвате. Пукнатина, която се образува в ъгловия радиус. Задържащи се заострени ръбове (бурри), които усещате с ръкавиците си за инспекция. Размери, които излизат извън допустимите отклонения. Познато ли ви е това? Всяка операция по штампиране на метални детайли среща дефекти, но това, което отличава успешните производители от тези, които се борят с проблеми, е способността бързо да диагностицират неизправностите и да прилагат ефективни коригиращи мерки.

Ето действителността: дефектите в штампованите метални детайли не възникват случайно. Те следват закономерности, основани на поведението на материала, състоянието на штамповите инструменти и параметрите на процеса. Разбирането на тези закономерности превръща диагностицирането в системно решаване на проблеми, а не в опити и грешки. Нека създадем комплексен справочник за идентифициране, коригиране и предотвратяване на най-често срещаните дефекти при штампиране.

Диагностика на повърхностни дефекти

Проблемите с повърхностното качество често сигнализират по-дълбоки неизправности в процеса ви по штампиране на метал. Откриването им на ранен етап предотвратява по-големи качества проблеми по-нататък в производствения цикъл.

Завиване

Когато излишният материал няма къде да отиде по време на формирането, той се огъва и образува гънки — което води до възникване на бръчки, компрометиращи както външния вид, така и функционалността. Според изчерпателния наръчник за дефекти на DR Solenoid бръчките обикновено се появяват по ръбовете на фланците по време на опънателни операции и сочат недостатъчно усилие на държача на заготовката или прекалено големи опънателни съотношения.

Какво предизвиква бръчкане във вашите штамповани метални детайли? Вземете предвид следните фактори:

• Усилието на държача на заготовката е твърде ниско — материалът тече твърде свободно
• Опънателното съотношение надвишава възможностите на материала (съотношение дълбочина/диаметър > 2,5)
• Неправилно разпределение на смазката, което позволява неравномерно течение на материала
• Радиусът на матрицата е твърде голям, което осигурява недостатъчен контрол върху материала

Решението? Постепенно увеличете усилието на държача на заготовката, докато бръчките изчезнат, без да се предизвикат пукнатини. При тежки случаи разгледайте многостепенна опънателна обработка с междинни отжигални операции, за да се възстанови пластичността на материала между отделните стъпки.

Разтръсване

Нищо не разваля по-бързо една производствена серия от пукането на детайлите по време на формоване. Пукнатините обикновено се появяват в ъглите, по ръбовете или в зоните с максимално разтягане — което ви показва точно къде са надвишени материалните граници.

DR Solenoid отбелязва, че пукането може да се дължи на недостатъчна ударна вязкост на самия материал, неподходящи параметри на процеса на штамповане (например твърде висока скорост на штамповане) или твърде малък радиус в ъглите на матрицата. Когато напрежението в материала надвиши неговия предел на якост по време на штамповане, възникват пукнатини.

Основни причини за пукане при штамповани метални компоненти:

• Радиусите на ъглите на матрицата са твърде остри (препоръчително: R ≥ 4 × дебелината на материала)
• Пластичността на материала е недостатъчна за изискваната деформация
• Увреждане поради усилена твърдост от предишни операции, което намалява остатъчната формоваемост
• Силата на държащото устройство за заготовката е прекалено висока и ограничава необходимото течение на материала
• Скоростта на штамповане е твърде висока за характеристиките на отговор на материала

Решенията включват увеличаване на радиусите на матриците, където е възможно, избор на по-пластични класове материали или добавяне на междинно отжигане за отстраняване на упрочняването при пластична деформация. При високопрочните стомани може да се наложи топло формоване при температура 200–400 °C, за да се постигнат необходимите форми без фрактуриране.

Драскотини и повърхностни повреди

Естетическите дефекти може да изглеждат незначителни в сравнение с размерните несъответствия, но често те сочат проблеми с инструментите, които ще се усилват. Според DR Solenoid драскотините възникват, когато чужди примеси замърсяват повърхността на матрицата, когато шерохватостта на повърхността не отговаря на изискванията или когато възниква триене по време на относително плъзгане между материала и матрицата.

Стратегии за предотвратяване включват:

• Полиране на повърхностите на матриците до Ra 0,2 μm или по-добро
• Използване на летливи смазки за штамповка, които не оставят остатъци
• Предварително почистване на материала за премахване на масла, прах и други замърсявания
• Замяна на стоманените плочи за прилагане на налягане с алтернативи от нейлон за алуминиеви части

Отстраняване на проблеми с размерната точност

Когато вашите части от тънколистова стомана са извън допустимите отклонения, причината рядко се дължи на един-единствен фактор. Размерните отклонения обикновено са резултат от взаимодействието между износването на инструментите, свойствата на материала и параметрите на процеса.

Връщане след извиване

Всяка формована метална част има тенденция да се върне към първоначалното си плоско състояние. Контролирането на това еластично възстановяване определя дали вашата операция по качествено штамповане на метали спазва допустимите отклонения или води до брак.

Според DR Solenoid неравномерното освобождаване на напрежение в материала, неоптималното разпределение на силата на стягане и неправилното подреждане на процеса, което води до натрупване на напрежение, всички те допринасят за проблемите с еластичното възстановяване.

Ефективни компенсационни стратегии:

• Преизвиване над целевите ъгли, за да се компенсира еластичното възстановяване
• Използване на CAE симулация за прогнозиране на еластичното възстановяване и съответно коригиране на профила на матрицата
• Добавяне на оформящи процеси със силно налягане от 0,05–0,1 мм след първоначалното формоване
• Оптимизиране на посоката на разположението — ориентиране на извивките по посока на валцовката на материала намалява еластичното възстановяване
• Регулиране на разпределението на силата на държащия елемент в множество зони

За проблемите с деформацията DR Solenoid препоръчва добавяне на структура за предварително огъване с отрицателен ъгъл към формата — за компенсиране на естествената тенденция на материала да се върне в първоначалното си положение.

Заешки опашки

Остри ръбове и изпъкнали части на материала по линиите на рязане показват проблеми с операциите по рязане. Освен козметичните недостатъци, излишните заострени ръбове (височина > 0,1 мм) създават опасност при работа, пречат на сглобяването и потенциално водят до повреди в експлоатация.

Според Ръководството за контрол на качеството на Metal Infinity , излишните заострени ръбове могат да нарани ръцете, да посекат повърхностния вид и да показват износване на матрицата, което ще се влоши без интервенция.

Какви са причините за образуване на заострени ръбове при компонентите за штамповка на метали?

• Разстоянието между пуансона и матрицата извън оптималния диапазон (трябва да е 8–12 % от дебелината на материала за мека стомана)
• Изнасяне или чупене на режещия ръб
• Отклонения в свойствата на материала от спецификацията

Коригиращите мерки включват:

• Редовно шлифоване на матриците — DR Solenoid препоръчва инспекция на всеки 50 000 хода
• Регулиране на зазорите според типа материал (по-малки стойности на зазорите за по-меки материали)
• Разглеждане на технологията за фино изрезане с V-образни държачи на заготовката за ръбове без заешки уши
• При медни терминали прилагането на изрезане с нулев зазор напълно елиминира образуването на заешки уши

Размерно изкривяване

Постепенните промени в размерите по време на производствена серия сочат прогресивно износване на инструментите или нестабилност на процеса. Според ръководството за инспекция на Metal Infinity един производител установил постепенно увеличаване на диаметъра на отворите по време на патрулна инспекция — по-късно потвърдил, че това е резултат от износване на водачните колони на матрицата. Без мониторинг по време на процеса цялата партида от 20 000 продукта можеше да бъде отхвърлена.

Мерки за контрол на процеса, насочени към осигуряване на размерна стабилност, включват:

• Редовна патрулна инспекция (проверка на 5 изделия на всеки 30 минути по време на производство)
• Инспекция на първия образец преди всяка производствена серия
• Добавяне на водачни колони или прецизни позициониращи шипове към формите
• Проследяване на размерни тенденции чрез контролни карти за статистичен процес

Вид на дефекта	Често срещани причини	Коригиращи мерки	Мерки за предпазване
Завиване	Недостатъчна сила на държача на заготовката; прекомерно високо съотношение на изтегляне; неравномерно смазване	Увеличаване на силата на държача на заготовката; прилагане на стъпаловидно изтегляне; оптимизиране на смазването	CAE симулация по време на проектиране на шаблона; многофункционален контрол на силата на държача на заготовката
Разтръсване	Твърде малък радиус на шаблона; недостатъчна пластичност на материала; прекомерно упрочняване при деформация	Увеличаване на радиуса на шаблона (R ≥ 4t); добавяне на междинно отжигане; използване на горещо формоване за високопрочни стомани	Изпитване на материала преди производството; правилно проектиране на последователността на формоването
Връщане след извиване	Неравномерно разтоварване на напреженията; неподходяща сила на стягане; натрупани напрежения	Компенсация за прекомерно огъване; добавяне на процес на оформяне; коригиране на посоката на подредбата	CAE симулация на еластичното връщане след огъване; конструкции с предварително огъване под отрицателен ъгъл
Заешки опашки	Неправилна зазорност между матрицата и пуансона; износване на режещия ръб; вариации в материала	Регулиране на зазорността на 8–12 % от дебелината; шлифоване на матриците; разглеждане на процеса за фино пробиване	Редовна инспекция на матриците на всеки 50 000 хода; технология за нанасяне на покрития (TiAlN)
Драскотини	Замърсена повърхност на матрицата; груба повърхностна шерохватост; недостатъчно смазване	Полиране на матрицата до Ra 0,2 μm; използване на летливо штемпеловащо масло; предварително почистване на материала	Хромиране или термодифузионно (TD) обработване на матриците; инспекция на повърхността на материала
Размерни отклонения	Износване на матрицата; износване на водачите; отклонение в дебелината на материала; несъосоставеност на пресата	Замяна на износените компоненти; рекалибриране на успоредността на пресата; уточняване на техническите спецификации за материала	Статистически контрол на процеса (SPC); патрулна инспекция; проследяване на записите за срок на експлоатация на формите
Неравномерна дебелина	Блокиране на течението на материала; прекомерно триене; твърде малък радиус на матрицата	Оптимизиране на разположението на изтеглящите гребени; локално прилагане на смазка с висока вискозитет; използване на по-пластичен материал	Балансиран дизайн на материала за течност; подходяща стратегия за смазване

Превентивно поддържане за осигуряване на постоянство в качеството

Реактивното отстраняване на неизправности решава незабавните проблеми, но превентивните подходи спират дефектите, преди да възникнат. Внедряването на системен контрол на качеството в производството на штамповани метални части води до значителни ползи: намаляване на брака, по-малко оплаквания от страна на клиентите и по-предсказуеми графици за доставки.

Методи за размерна инспекция

Според Metal Infinity допускът за размерите на штамповани детайли обикновено е около ±0,05 мм — което съответства на дебелината на два листа А4 хартия. Засичането на такива малки отклонения изисква подходящи измервателни инструменти и системни методи:

• Шублер и микрометри – Бързи проверки на достъпните размери по време на патрулна инспекция
• 2,5D измервателни машини – Видео-базирани системи за прецизно измерване на плоски размери и диаметри на отвори
• Координатни измервателни машини (CMM) – Пълна 3D верификация на критичните размери и сложните геометрии
• Измерители за GO/NO-GO – Бързи функционални проверки по време на високотомен произвол

Оценка на качеството на повърхността

Визуалната инспекция остава фундаментална, но стандартизирането на процеса подобрява последователността:

• Извършете инспекция при контролирано осветление — Metal Infinity препоръчва осветителна кутия с ъгъл на наблюдение 45 градуса
• Използвайте стандартни еталонни образци OK/NG за сравнение на заострени ръбове (бурини), пукнатини и драскотини
• Използвайте микроскопи за изследване на повърхностни дефекти, невидими с просто око
• Документирайте дефектите чрез фотографии за целите на анализ на причините

Статистически контрол на процесите

Настоящата мощ на качественото метално штамповане се крие в използването на данни за прогнозиране и предотвратяване на проблеми. Според Metal Infinity чрез дългосрочна статистика на данните може да се установи индексът на способност на процеса (CPK) за дадена детайл — ако CPK падне под 1,33, това показва нестабилна изходна продукция и необходимост от корекции в процеса.

Ефективното внедряване на статистически контрол на процеса (SPC) включва:

• Непрекъснато регистриране на размерните данни по време на производството
• Построяване на контролни диаграми (X-bar/R диаграми) за идентифициране на тенденции, преди те да надхвърлят допуските
• Задаване на граници за действие, които активират разследване, преди да са достигнат границите за отхвърляне
• Обратна връзка с инженерните отдели чрез данни от инспекцията за подобряване на дизайна на шаблоните и производствения процес

DR Solenoid подчертава важността на този цикъл на обратна връзка: когато при производството на детайли чрез штамповане възникнат проблеми с качеството, трябва да се извърши задълбочен анализ на причините, да се формулират практически решения и да се водят подробни записки за процеса. Ключовите проблеми трябва да се съобщават обратно, за да се предотврати повторното им възникване.

Протоколи за поддръжка на шаблони

Вашето инструментално оборудване е износващ се актив — всеки ход го приближава до отказ. Систематичната поддръжка удължава живота на шаблона, без да се компрометира качеството на детайлите:

• Създаване на регистри за живота на шаблоните с отчитане на броя на ходовете и историята на поддръжката
• Планиране на редовни инспекции на износващи се части (пробойници, насочващи ръкави, режещи ръбове)
• Прилагане на технология за нанасяне на покрития, например TiAlN, за подобряване на устойчивостта към износване
• Съхраняване на различните партиди материали отделно, за да се предотврати смесването им
• Документирайте всички поддръжни действия за целите на анализ на тенденциите

Истинската стойност на инспекцията не е елиминирането на дефектни продукти, а подобряването на процесите и изграждането на доверие чрез данни.

Контролът на качеството при металното штамповане не е един-единствен контролен пункт — той представлява интегрирана система, обхващаща проверка на постъпващите материали, мониторинг по време на производствения процес, инспекция на готовите детайли и обратна връзка за непрекъснато подобряване. Производителите, които овладяват тази система, превръщат качеството от разходна статия в конкурентно предимство.

След като са установени стратегиите за диагностика на дефекти и контрол на качеството, може би се чудите как штамповката се сравнява с алтернативните методи за производство — и кога всеки от тези подходи е най-подходящ за вашите конкретни изисквания.

Метално штамповане срещу алтернативни методи за производство

И така, вие сте овладели работния процес на штамповане, избрали сте своите материали и разбирате контрола на качеството — но ето един въпрос, който заслужава честно разглеждане: дали штамповането всъщност е правилният избор за вашия проект? Понякога отговорът е „да“. Понякога — „не“. Да знаете кога да използвате штамповане на листов метал и кога — алтернативни процеси, може да спести хиляди долари и месеци развойно време.

Представете си производствените методи като инструменти в работилница. Чукът е отлично средство за забиване на пирони, но напълно неуспешен при рязане на дърво. По същия начин всеки процес за формоване на метали има свои идеални приложения — а принудителното прилагане на неподходящ метод върху един проект води до ненужни разходи, проблеми с качеството или и двете. Нека сравним штамповането с основните алтернативи, за да можете да вземате обосновани решения.

Штамповане срещу машинна обработка — икономически аспекти

Фрезовката с ЧПУ и штамповането представляват принципно различни подходи за създаване на метални части. Фрезовката отстранява материал от цели блокове, докато процесът на метално пресоване преформира листов материал без значително отстраняване на материал. Това различие определя основните разлики в структурата на разходите и приложимостта за конкретни задачи.

Кога фрезовката с ЧПУ е по-подходящ избор?

• Малки обеми на производство – Според Ръководството за производство на Gizmospring , фрезовката с ЧПУ е идеална за точност и по-малки серии производство, когато инвестициите в инструменти не могат да бъдат оправдани.
• Сложни 3D геометрии – Детайли, изискващи подрязвания, вътрешни елементи или форми, които е невъзможно да се оформят от плосък лист
• Строги допуски за дебели материали – Фрезовката запазва точността при значителни напречни сечения на материала
• Развитие на прототипи – Няма време за изработка на инструменти, което означава доставка на части за дни, а не за седмици

Кога штамповането е по-изгодно?

• Производство с голям обем – След амортизация на разходите за инструменти разходите за отделна част рязко намаляват
• Части, получени от листова геометрия – Крепежни скоби, корпуси, панели и подобни компоненти
• Изисквания за скорост – Стотици или хиляди части в час срещу минути за една част
• Ефективност на материалите – Штамповането на листов метал обикновено генерира по-малко отпадъци в сравнение с машинната обработка на цели блокове

Границата на прехода варира в зависимост от сложността на детайла, но обикновено е между 1000 и 5000 бройки. Под този обем гъвкавостта на машинната обработка често надвишава инвестициите в инструментите за штамповане. Над него икономиката на штамповането за отделна част става привлекателна.

Лазерно рязане: гъвкавост без необходимост от инструменти

Какво би станало, ако можете да започнете производството незабавно, без да чакате седмици за изработване на инструментите? Лазерното рязане предлага точно това — цифровите файлове се превръщат в изрязани части за часове, без нужда от изготвяне, производство или поддръжка на матрици.

Според Подробно сравнение от Hotean , лазерното рязане осигурява 40% намаление на разходите спрямо штамповането за серии под 3000 бройки, като се елиминират разходите за инструменти в размер над 15 000 USD и се постига точност ±0,1 мм в сравнение с допуска при штамповането ±0,3 мм.

Предимства на лазерното рязане:

• Нулеви инвестиции в инструменти – Незабавно започване на рязането директно от CAD файлове
• Гъвкавост в проектирането – Промените не струват нищо; просто актуализирайте цифровата програма
• Превъзходна прецизност – Допуск ±0,1 мм в сравнение с типичния допуск при штамповането ±0,3 мм
• Сложни контури – Сложни форми, които биха изисквали скъпи прогресивни матрици

Hotean отбелязва, че производствената серия от 500 бройки крепежни елементи за климатични системи показала забележителни резултати: крепежните елементи, произведени чрез лазерно рязане, имали 100% съвместимост при монтажа без необходимост от корекции, докато при штампованите крепежни елементи била необходима ръчна корекция на 65 бройки (13% процент на неуспех).

Когато штамповането все още е предимство:

• Обем над 3000–5000 бройки – Разходите за обработка на отделни части насочват към штамповане
• изисквания за 3D формиране – Лазерното рязане произвежда само плоски детайли; пресата за листов метал създава извивки, издърпвания и форми
• Ограничения по дебелина на материала – Лазерното рязане става бавно и скъпо при дебелина над 6–10 мм
• Изисквания към времето на цикъл – Штамповането произвежда детайли за части от секундата; лазерното рязане отнема минути за всяко детайле

Ключовото прозрение? Лазерното рязане и штамповането не винаги са конкуренти — често те са взаимодопълващи. Много производители използват лазерно рязане за прототипи и малки серии, а след това преминават към штампови инструменти, когато конструкцията е валидирана и обемите оправдават инвестициите.

Кога алтернативните процеси са подходящи

Леене: сложни форми, различни свойства

Металните штамповани и лити детайли решават различни проблеми. При леенето разтопеният метал се залива в форми, като се получават части със сложна вътрешна геометрия, променлива дебелина на стените и форми, които е невъзможно да се изработят от плосък лист.

Изберете леене, когато:

• Детайлите изискват вътрешни кухини или сложни триизмерни форми
• Дебелината на стените варира значително по целия компонент
• Свойствата на материала, като например демпфиране или термостойкост, имат по-голямо значение от отношението якост/тегло
• Обемите на производството оправдават инвестициите в формите, но не изискват скоростта на штамповката

Обаче леенето обикновено осигурява по-ниско отношение якост/тегло в сравнение с штампованите детайли, изисква повече вторични операции за довършване и произвежда детайли с по-малко постоянна размерна точност. За структурни листометални компоненти штамповката обикновено осигурява по-висока производителност.

Ковка: над superior якост, различни приложения

Когато абсолютната якост има най-голямо значение, коването създава части с превъзходни механични свойства. Този процес компресира метала под екстремно налягане, подрежда зърнената структура и елиминира вътрешни празнини — което води до получаване на компоненти, които надвишават по производителност както штампованите, така и машинно обработените алтернативи в изискващи приложения.

Според Gizmospring леенето и коването осигуряват дълготрайни решения за тежката промишленост, като автомобилната — но всяко от тях служи на различни цели. Коването се отличава при:

• Компоненти, критични за безопасното функциониране, които изискват максимална якост (колянови валове, свързващи пръти)
• Части, подложени на високи циклични напрежения
• Приложения, при които последствията от повреда са тежки

Компромисът? Коването е по-скъпо от штампането, изисква различно оборудване и специализирани знания и произвежда части с по-малко прецизни размери, които обикновено изискват вторична машинна обработка. За повечето приложения с листов метал штампането осигурява достатъчна якост при по-ниска цена.

Хибридни производствени подходи

Ето какво разбират опитните производители: изборът между процеси не винаги е въпрос на „или-или“. Хибридните подходи често дават най-добрите резултати, като комбинират силните страни на отделните процеси.

Често срещани хибридни стратегии:

• Лазерно рязане + штамповане – Заготовки, изрязани с лазер, се подават в формовъчни матрици за операции по огъване и дърпане
• Штамповане + машинна обработка – Базови компоненти, получени чрез штамповане, с допълнително машинно обработени елементи там, където изискванията към допуските го налагат
• Штамповане + заваряване – Няколко штампувани части се свързват в сборни единици, които са по-големи или по-сложни от тези, които могат да се получат чрез штамповане на една част

Избраният от вас процес за обработка на листов метал трябва да отговаря точно на вашата специфична комбинация от обем на производството, геометрия, допуски и бюджетни изисквания — а не да принуждава проекта ви да се нагоди към предварително определен производствен подход.

Сравнение на процесите: Правилният избор

Фaktор	Щамповане	CNC обработка	Лазерно рязане	ЛЕВИЦА	Сковаване
Идеален обем	5 000+ броя	1–500 броя	1–3 000 броя	500–50 000 броя	100–10 000 броя
Инвестиция в инструментариум	$10,000-$50,000+	Минимални (монтажни елементи)	Никой	$5,000-$30,000	$10,000-$100,000+
Време за изпълнение (първи брой)	4-8 седмици	Дни	Часове до дни	4-12 седмици	6–16 седмици
Обикновена толеранса	±0,1-0,3 мм	±0,01–0,05 мм	±0.1мм	±0,5-1,0 мм	±0,5–2,0 мм
Цена на брой при обем	Най-нисък	Най-висок	Умерена	Умерена	Висок
Геометрия на детайла	Форми, получени от листов материал	Всяка 3D форма	Само плоски профили	Комплексни 3D форми	Просто до умерено триизмерни
Промени в дизайна	Скъпо (нови инструменти)	Лесно (препрограмиране)	Безплатно (обновяване на файл)	Скъпо (нова форма)	Много скъпо
Най-добри приложения	Крепежни елементи, панели, корпуси, терминали	Прототипи, сложни части, малки серии	Прототипи, плоски части, разнообразни дизайн-решения	Корпуси, блокове на двигатели, сложни вътрешни компоненти	Коленчати валове, зъбни колела, компоненти под високо напрежение

Основни фактори за вземане на решение:

• Производствен обем – При обем под 1 000 бройки избягвайте инвестиции в щампови инструменти. При обем над 10 000 бройки икономиката на щамповането става изключително привлекателна.
• Геометрия на детайла – Ако вашето проектиране започва с листов метал и изисква огъване, дърпане или формоване, щамповането е специално разработено за тази задача.
• Срокове за изпълнение – Нуждаете ли се от детайлите за дни? Използвайте лазерно рязане или машинна обработка. Можете ли да изчакате 4–8 седмици? Щамповите инструменти осигуряват дългосрочна стойност.
• Стабилност на проекта – Честите промени благоприятстват гъвкавите процеси; стабилният дизайн оправдава инвестициите в инструменти.
• Изисквания за допуск – Критичните размери под ±0,1 мм често изискват машинна обработка или финно пробиване, а не стандартно щамповане.

Процесът на метално пресоване се отличава именно с това, за което е предназначен: серийно производство в големи обеми на части, получени от листов метал, с постоянство на качеството и икономическа ефективност в мащаб. Обаче неподходящото прилагане на щамповане за приложения, по-добре подходящи за други методи, води до загуба на средства и създава ненужни предизвикателства за качеството.

Разбирането на тези компромиси ви поставя в позиция да вземате обосновани производствени решения и да работите ефективно с доставчици, които могат да ви насочват към оптималния подход за вашите конкретни изисквания.

Избор на подходящ партньор за штамповане за вашия проект

Овладели сте техническите основи — операции, материали, оборудване и контрол на качеството. Но ето една истина, която изненадва много инженери: успехът на вашия проект за штамповане зависи не по-малко от вашия производствен партньор, отколкото от вашето проектиране. Изборът на неподходящ доставчик води до пропуснати срокове, дефекти в качеството и скъпи повторни проекти. А изборът на правилния доставчик? Той превръща вашия проект от стресиращ в безпроблемен.

Дали имате нужда от персонализирани услуги по штамповане на метал за стартирането на нов продукт или от прецизно штамповане на метал за критични автомобилни компоненти, оценъчният процес следва предвидими модели. Нека прегледаме критериите, които отличават изключителните услуги по штамповане на метал от тези, които ще ви принудят да действате в бързината.

Оценка на възможностите на доставчиците

Не всички партньори по штамповане са еднакви. Преди да поискате оферти, трябва да разберете какви именно възможности имат реално значение за вашите специфични изисквания.

Сертификати, които показват ангажимент към качество

Отрасловите сертификати служат като кратък начин за обозначаване на системите за качество и степента на зрелост на процесите. Според ръководството на Die-Matic за избор на производители, гарантирането, че доставчиците притежават съответни сертификати — ISO 9001 и IATF 16949 са добри начални точки — осигурява основна гаранция за наличието на ефективни процеси за контрол на качеството.

Какво означават всъщност тези сертификати?

• ISO 9001 – Базови изисквания към системата за управление на качеството, приложими в различни отрасли
• IATF 16949 – Стандарти за качество, специфични за автомобилната промишленост, изисквани от водещи производители на автомобилни компоненти (OEM) по целия свят. Ако се занимавате със стамповане за автомобилната промишленост, тази сертификация не е по избор — тя е задължителна.
• AS9100 – Изисквания към системата за управление на качеството в аерокосмическата промишленост за доставчици, обслужващи авиационния и отбранителния пазар
• ISO 14001 – Сертификация на системата за управление на околната среда, която става все по-важна за програми, насочени към устойчиво развитие

Освен сертификатите Die-Matic подчертава необходимостта от оценка на надеждни решения за инспекция и изпитания, последователност при големи серии и силни системи за проследимост. Услуга за стамповане на метал без здрава инфраструктура за качество в крайна сметка ще доведе до проблеми във вашата производствена линия.

Инженерни и технически възможности

Най-добрите доставчици не просто управляват преси — те решават проблемите още преди започването на производството. Търсете партньори, които предлагат:

• CAE Симулация – Инженерно проектиране с помощта на компютър, което прогнозира проблеми при формоването, еластичното връщане (springback) и разпределението на материала още преди изработването на стоманените шаблони. Тази възможност предотвратява скъпи корекции на инструментите.
• Бързо проектиране на прототипи – Според StampingSimulation , симулацията на етапа на прототипа може да бъде пренесена напред към процеса на масово производство, спестявайки още повече време по-нататък в графикана на проекта.
• Оценка на възможността за производство (DFM) – Опитни инженери, които могат да оптимизират вашето проектиране за по-ефективно штамповане
• Вътрешни възможности за инструмалност – Пълен контрол върху проектирането, изработването и поддръжката на шаблоните

За автомобилни проекти за метално штамповане, изискващи както скорост, така и прецизност, доставчици като Shaoyi демонстрират как тези възможности се комбинират — предлагайки сертифициране според IATF 16949, както и напреднали CAE симулации, бързо прототипиране за срок от само 5 дни и високотомасово метално штамповане с първоначален процент на одобрение от 93%.

Гъвкавост и капацитет при производството

Вашите обемни изисквания днес може да се различават значително от нуждите ви утре. Ръководството на Die-Matic подчертава, че ако планирате да имате по-малко или повече детайли в някой момент в бъдеще, ще ви е необходим партньор за метално штамповане, достатъчно гъвкав, за да се адаптира съответно.

Оценете потенциалните доставчици по следните критерии:

• Обхват на натисковите тонажи (от малки прецизни работи до тежки формовъчни операции)
• Възможност за мащабиране от прототипни количества до високотомна серийна производство
• Възможности за вторични операции (заваряване, галванизиране, сглобяване), които намаляват сложността на веригата за доставки
• Географско присъствие — местните производители или тези със стратегически разположени производствени обекти осигуряват по-бързо изпълнение и по-ниски транспортни разходи

Оптимизация на конструкцията за успешно штамповане

Дори най-добрият доставчик не може да компенсира фундаментално проблемни конструкции. Прилагането на принципите на конструиране за производственост (DFM) още в ранните етапи спестява средства, подобрява качеството и ускорява сроковете ви.

Според DFM ръководството на Die-Matic 70 % от себестойността на продукта се определя по време на етапа на разработка — но инженерните промени по време на производството могат да увеличат разходите и сериозно да засегнат рентабилността. Далеч по-икономически ефективно е да се извърши холистична конструкция от самото начало.

Ключови DFM насоки за штамповани части

Функция	Препоръка за проектиране с оглед производството	Защо има значение
Диаметър на отвора	≥ дебелината на материала	Предотвратява счупването на пробивните инструменти и гарантира чисти резове
Разстояние между дупки	≥ 2× дебелина на материала	Предотвратява издуването на материала между елементите
Разстояние от отвор до ръб	≥ 2× дебелина на материала	Поддържа структурната целост
Дупка близо до огъва	≥ 1,5 × дебелина + радиус на огъване	Предотвратява деформация по време на формоване
Минимална ширина на фланша	≥ 2,5× дебелина на материала	Осигурява правилно формоване без пукнатини
Вътрешен радиус на огъване	≥ дебелината на материала	Предотвратява пукнатини по линиите на огъване
Височина на огъване	≥ 2,5 × дебелина + радиус на огъване	Позволява взаимодействието на инструментите за точно формоване
Радиус на ъглите (заготовки)	≥ 0,5 × дебелина на материала	Намалява концентрацията на напрежението и износа на матрицата
Дълбочина на релефа	≤ 3× дебелината на материала	Предотвратява изтъняване и образуване на пукнатини

Die-Matic отбелязва, че инженерите ще анализират сложността на детайла и допуските, за да гарантират, че оборудването им може ефективно да штампова детайла и по възможност да елиминира вторични операции. Тясно сътрудничество с вашия партньор за персонализирано метално штамповане още в етапа на проектиране осигурява крайни детайли, които стопаниски отговарят на очакванията.

От прототип до производствен мащаб

Пътят от концепцията до производството в голям обем включва критични преходи, на които често възникват проблеми. Системното структуриране на този процес предотвратява скъпи изненади.

Етап на прототипиране

Според StampingSimulation прототипирането на листови метални детайли остава задължително за всеки производствен проект, тъй като формираният листов метален продукт трябва да бъде произведен от истински листов материал — не може да се изработи чрез 3D печат. Всички съществуващи предизвикателства при формирането на метали присъстват и на етапа на прототипния детайл.

Точно затова симулацията е толкова важна. StampingSimulation подчертава, че симулацията е далеч по-ефективна — както по отношение на разходите, така и по отношение на времето — в сравнение с методите на проба и грешка. Симулирането на формовъчния процес преди изработването на прототипната част предотвратява разкъсвания, набръчквания и силно обратно огъване, които биха могли да нарушат вашия график.

Търсете доставчици, които предлагат:

• Бързо изпълнение на прототипа (дни, а не седмици)
• Проекти, валидирани чрез симулация, преди физически опити
• Съвместна обратна връзка относно оптимизацията на проекта

Чеклист за квалифициране на доставчиците

Преди да се ангажирате с партньор за персонализирани услуги по метално штамповане, проверете следните ключови фактори:

• История на качеството – Поискайте количествени показатели и проценти на дефектност от текущите клиенти
• Финансова стабилност – Колко години е в дейност? Какъв е стажът на ръководството и каква е честотата на смяна на кадрите?
• Отношения с клиенти – От колко време съществуващите клиенти са в партньорство с тях?
• Отзивчивост в комуникацията – Die-Matic подчертава, че лесната комуникация е от съществено значение — искате партньор, който е отзивчив, достъпен и лесен за съвместна работа
• Дълбочина на инженерната поддръжка – Могат ли да оптимизират дизайните, бързо да решават проблеми и да поддържат проектите в графика?

Предупредителни сигнали, които трябва да се избягват

Ръководството на Die-Matic за избор на производител посочва следните предупредителни признаци:

• Непоследователно качество или липса на документирани системи за качество
• Лоша комуникация или неразполагаеми контакти
• Неспособност да предоставят препоръчителни писма от клиенти или метрики за качество
• Липса на съответстващи индустриални сертификати
• Липса на инженерна поддръжка или възможности за проектиране за производство (DFM)

Изборът на правилния производствен партньор не зависи само от цената или възможностите — той е свързан с дългосрочното партньорство и стратегическото съгласуване. Неподходящият партньор води до забавяния, скъпо струващи повторни работи и провали на продуктите. Правилният партньор гарантира качество, иновативни решения и надеждно обслужване всеки път.

Индустрията за прецизно штамповане на метални детайли предлага безброй възможности за доставчици — но описаният тук процес на оценка ви помага да идентифицирате партньори, които могат да подкрепят както незабавните цели на вашите проекти, така и дългосрочния ви производствен успех. Вземете си време за задълбочена оценка на възможностите, оптимизирайте своите конструкции за по-добра производимост и изградете взаимоотношения с доставчици, които демонстрират техническо майсторство и оперативно сътрудничество. Вашите штамповани проекти ще протичат по-гладко, ще струват по-малко и ще осигуряват качеството, което клиентите ви очакват.

Често задавани въпроси относно производствения процес штамповане

1. Какъв е процесът на стамповане в производството?

Металното штамповане е производствен процес, при който плоски листове от метал се превръщат в точно оформени компоненти чрез контролирана сила и специализирани инструменти. Штамповъчен прес заставя затвърден матричен инструмент да влезе в листовия метал, за да извърши операции като рязане на контур, пробиване, огъване, дърпане, релефно оформяне, фланцовка и монетовидно оформяне. Процесът включва седем ключови стъпки: избор и подготовката на материала, проектиране и инженерна разработка на матрицата, настройка и калибриране на преса, подаване и позициониране, штамповъчният ход, изхвърляне и обработване на детайлите и контрол на качеството. Този метод доминира в производството на големи серии в автомобилната, авиационно-космическата, електронната и битовата техника индустрия поради скоростта, последователността и икономичността му при мащабно производство.

2. Какви са 7-те стъпки в метода за щанцоване?

Седемте стъпки в метода за метално штамповане включват: (1) Избор и подготвяне на материала – оценка на механичните свойства и подготвяне на рулони чрез рязане, изравняване и почистване; (2) Проектиране и инженерна разработка на матрицата – създаване на разположението на лентата, изчисляване на силите и извършване на CAE симулации; (3) Подготовка и калибриране на пресата – съгласуване на матрицата с пресата, задаване на затворената височина и програмиране на параметрите на хода; (4) Подаване и позициониране – автоматизирано доставяне на материала с висока прецизност чрез серво-подавачи и водещи шипове; (5) Штамповъчният ход – цикълът на пресата, по време на който се извършват операции по рязане, формоване или дърпане; (6) Изваждане и обработване на детайлите – отстраняване на готовите части с помощта на изтеглящи плочи и ежектори; (7) Контрол на качеството – измерване на размерите, оценка на повърхността и верификация чрез статистически контрол на производствения процес.

3. Към кой процес се отнася штамповането?

Штамповането е част от производствените процеси за формоване на листов метал. Известно е също като пресоване и включва поставяне на плосък листов метал – във вид на заготовки или руло – в штамповъчен прес, където повърхността на инструмента и матрицата формира метала в нови форми. Този процес обхваща множество техники за формоване на метал, включително изрязване на контур (blanking), пробиване (punching), огъване (bending), пробиване на отвори (piercing), релефно оформяне (embossing), монетно оформяне (coining) и дърпане (drawing). Штамповането се класифицира като студено формоване, тъй като обикновено се извършва при стайна температура, което го отличава от горещите методи за формоване, като например ковка. То спада към по-широката категория на метална обработка (metal fabrication) заедно с процеси като машинна обработка, леене и заваряване.

4. Каква е разликата между прогресивното, трансферното и компаундно штамповане с матрица?

Прогресивното штамповане използва непрекъсната метална лента, която се движи през множество станции в рамките на един штамп; всяка станция извършва различни операции едновременно – идеално за серийно производство на малки и средни по големина сложни детайли. При штамповането с прехвърляне работната заготовка се отделя още в началото, а отделните части се преместват между станциите чрез механични пръсти, което го прави подходящо за по-големи компоненти и дълбоко изтегляне. Комбинираното штамповане извършва множество рязане операции при един ход, произвеждайки плоски детайли като шайби с изключителна плоскост и по-ниски разходи за инструменти в сравнение с прогресивните штампи. Изборът зависи от големината на детайла, неговата сложност, обема на производството и дали са необходими формообразуващи операции освен рязането.

5. Как се избира подходящият материал за метално штамповане?

Изборът на материал за метално штамповане зависи от балансирането на формоваемостта, якостта, корозионната устойчивост и разходите. Въглеродната и галванизираната стомана предлагат икономически ефективни решения за конструктивни части с пределна здравина при опън, надхвърляща 375 MPa. Неръждаемата стомана (марки 304, 409 и 430) осигурява корозионна устойчивост, но изисква внимателно отношение към упрочняването при пластична деформация по време на формоване. Алуминият осигурява предимства в тежестта, но проявява по-голямо възстановяване на формата (springback) и по-висока чувствителност на повърхността. Медта и латунът се отличават в електрически приложения поради високата си електропроводимост. Ключовите свойства, които трябва да се оценят, включват пластичността (удължението преди образуване на пукнатини), границата на текучест, скоростта на упрочняване при пластична деформация и изискванията към повърхностната обработка. Вашите конкретни изисквания към приложението — дали то е критично по отношение на теглото, корозионната устойчивост или разходите — в крайна сметка определят оптималния избор.
