Тайни на шаблоните и штамповането: защо 80 % от дефектите могат да се предотвратят

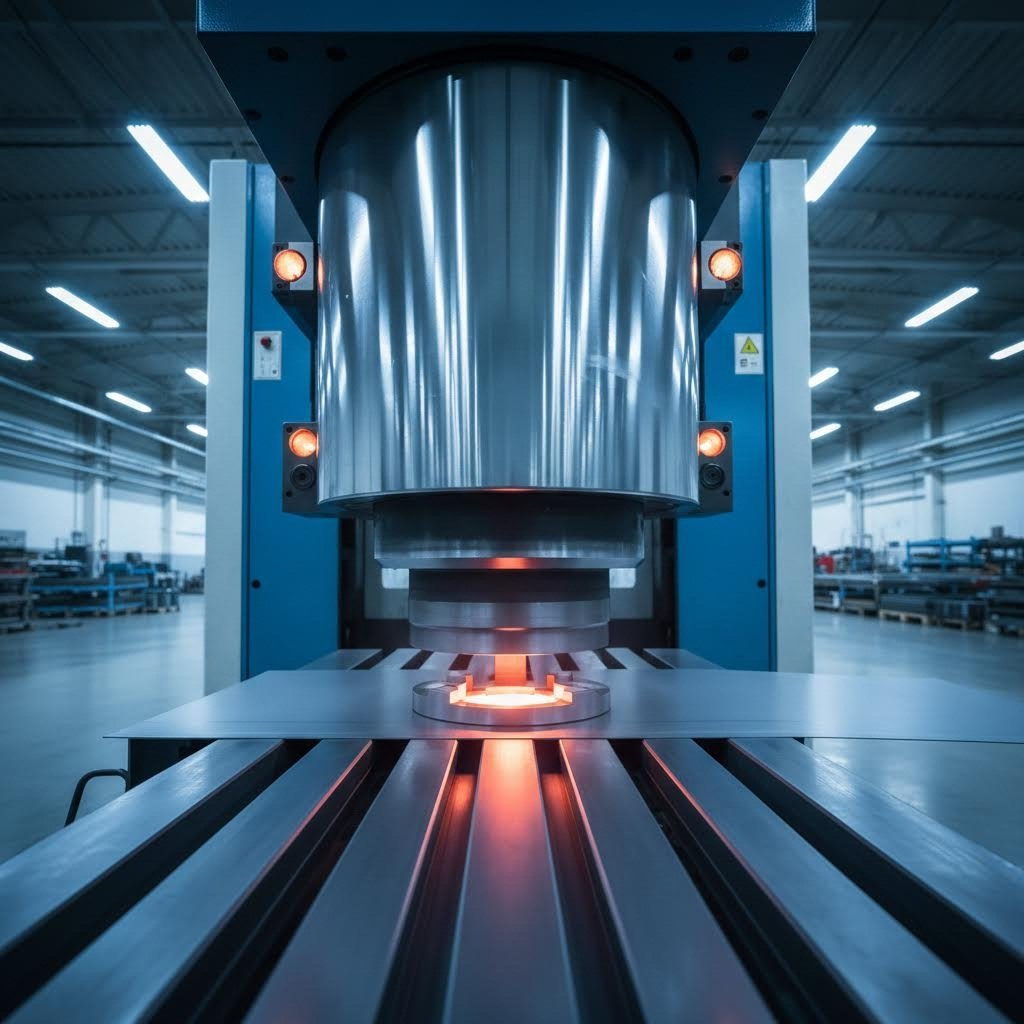

Разбиране на матриците и штамповането в производството

Когато чуете производители да говорят за производството на милиони идентични метални части с изключителна прецизност, те почти сигурно имат предвид процесите на штамповане с матрици. Но какво представлява металното штамповане и защо то продължава да е гръбнакът на масовото производство по целия свят ?

Штамповането с матрици е студенопластичен производствен процес, при който специализираната оснастка (матрици) работи заедно с штамповъчни преси, за да трансформира плоски листове от метал в точни, предварително определени форми чрез операции като рязане, огъване и формоване.

Това определение на штамповането обхваща същността на процес, който задвижва индустрии от автомобилостроенето до аерокосмическата сфера. Разбирането на начина, по който матриците и штамповането работят заедно, е първата стъпка към предотвратяване на дефектите, които засягат 80 % от лошо управляваните производствени операции.

Обяснение на взаимоотношението между матрицата и штамповането

Представете си матриците като специално проектирани форми, които определят външния вид на готовата ви детайл. Какво е тогава матрица в производството? Това е специализиран инструмент, проектиран да реже, оформя или формира метал с изключителна точност. Пресата за штемпеловане осигурява необходимата сила, докато матрицата осигурява точността.

Това определение на инструменти и матрици помага да се изясни един важен нюанс: штемпеловането се отнася до целия процес, докато матриците са критичните компоненти на инструментария, които правят този процес възможен. Когато равен листов метал постъпи в пресата за штемпеловане, матрицата го преобразува чрез налягане и точно проектирани контактни повърхности. Резултатът? Последователни и възпроизводими детайли, произведени със скорост, която алтернативните методи просто не могат да постигнат.

Защо матриците имат значение в съвременното производство

Може би се чудите защо тази технология, съществуваща от десетилетия, остава съществена, въпреки наличието на по-нови производствени методи. Отговорът се крие в ефективността и икономиката. Според Schaumburg Specialties увеличаващата се глобална търсеност на масово произвеждани сложни части прави штамповането на метали икономически ефективно решение за безброй приложения.

Какви продукти може да произведе една штамповъчна операция? Списъкът включва автомобилни компоненти, аерокосмически части, медицински устройства, корпуси за електроника и битова техника. Тази универсалност обяснява защо разбирането на това какво представляват штампите в производството е важно за всеки, който взема решения в областта на набавките или производството.

В тази статия ще научите как да предотвратявате често срещаните дефекти при штамповане, как да избирате подходящите типове штампи за вашите приложения и ще получите практически насоки относно подбора на материали, контрол на качеството и най-добрите практики за поддръжка. Независимо дали сте нови в този производствен метод или търсите начини за оптимизиране на съществуващите операции, тези знания ще ви помогнат да постигнете по-добри резултати.

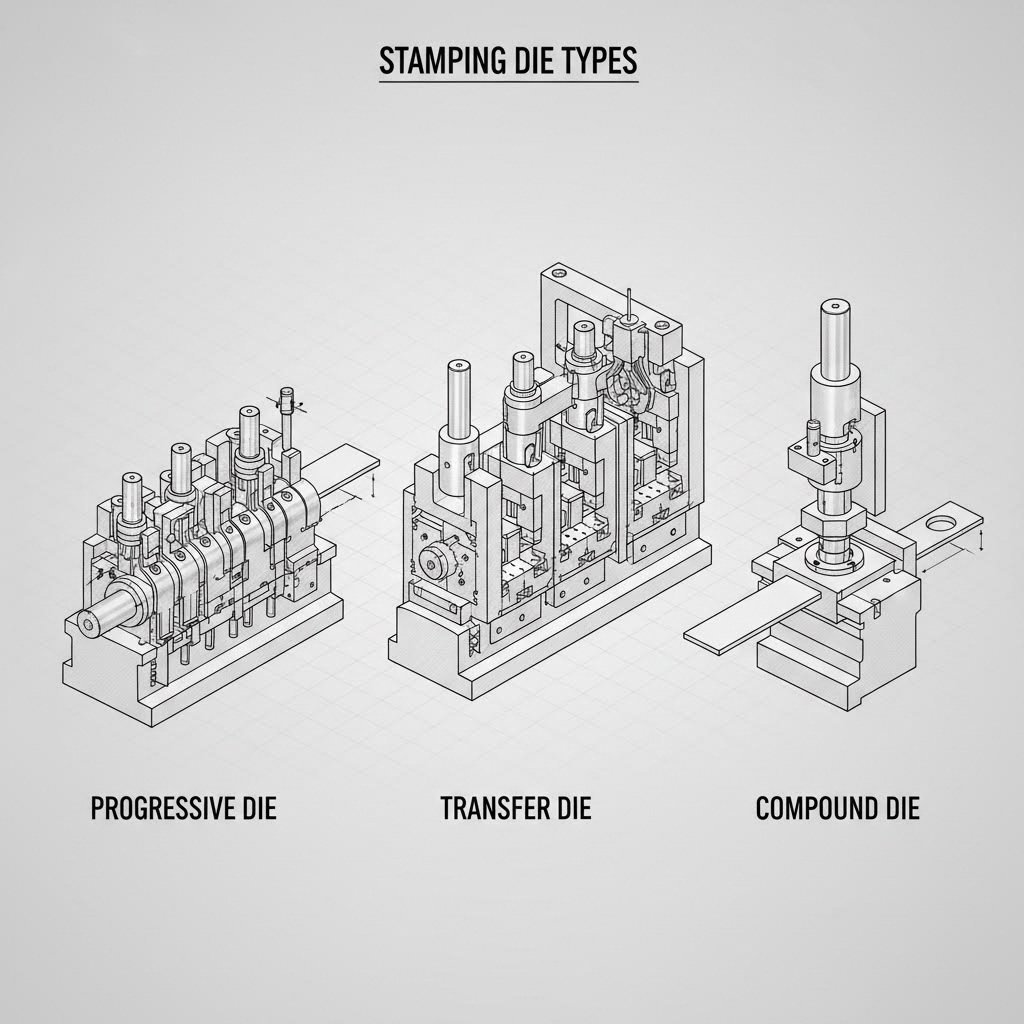

Типове штампи за штамповане и кога да използвате всеки от тях

Изборът на подходящия шаблон за штамповане не е само техническо решение — той е основата за предотвратяване на дефекти още преди те да възникнат. С три основни типа шаблони, доминиращи в отрасъла, разбирането на техните предимства и ограничения ви помага да съпоставите изискванията си за производство с оптималното инструментално решение. Нека разгледаме подробно прогресивното штамповане, шаблоните за прехвърляне и компаунд шаблоните, за да можете да вземете обосновани решения.

Прогресивни шаблони за високоскоростно производство

Представете си конвейерна линия, където множество операции се извършват едновременно, докато металът напредва през различни станции — това е процесът на прогресивно штамповане в действие. Тези съвършени шаблони извършват последователни операции като рязане, пробиване и огъване, докато металната лента се движи от станция към станция при всеки ход на пресата.

Защо производителите обичат прогресивните матрици? Според JV Manufacturing те са работните коне на производствените линии с висок обем, особено за сложни части, изискващи множество формовъчни стъпки. Процесът на штамповане с прогресивна матрица е особено подходящ, когато имате нужда от:

• Последователно производство на сложни части с множество характеристики
• Бързо производство за изпълнение на големи обеми
• Намалена ръчна обработка между отделните операции
• По-ниски разходи на единица при мащабно производство

Обаче прогресивните матрици изискват значителни първоначални инвестиции. Те изискват напреднали системи за пресоване и квалифицирани оператори, за да се гарантира безупречното им функциониране. За производителите на автомобилни компоненти, корпуси за електроника или сложни механични части в големи количества тази инвестиция обикновено се оправдава чрез рязко намалени разходи на част.

Дебелината на материала има значение тук. Прогресивните матрици работят най-добре с по-тънки материали, обикновено в диапазона от 0,005" до 0,250". По-дебелите материали създават излишно напрежение върху станциите на матрицата и могат да компрометират точността при последователните операции.

Трансферни матрици срещу композитни матрици

Когато прогресивните матрици не отговарят на вашето приложение, трансферното шампиране и композитните матрици предлагат мощни алтернативи — всяка от тях задоволява специфични производствени нужди.

Трансферни матрици преместват индивидуалните части механично от една шампирана станция към следващата, като умело занаятчия, който предава работата между специализирани работни места. Този метод се проявява особено добре при производството на по-големи и по-сложни части, които изискват множество последователни операции. Както отбелязва Worthy Hardware, трансферното шампиране с матрици осигурява по-голяма гъвкавост при обработката и ориентацията на частите, което го прави подходящо за сложни конструкции и форми.

Преносните матрици обработват по-ефективно по-дебели материали в сравнение с прогресивните матрици и могат да работят с дебелини от 0,020" до 0,500" и повече, в зависимост от конкретната конструкция. Това ги прави идеални за структурни компоненти и приложения с дебели материали.

Комбинирани штампи простите матрици, от друга страна, извършват множество операции едновременно при един ход. Представете си рязане и пробиване, които се извършват точно в един и същи момент. Те често се използват за задачи, изискващи висока скорост и точност, като например производството на части за електроника или медицинско оборудване. Въпреки че са по-бавни от прогресивните матрици, простите матрици осигуряват изключителна прецизност за по-прости, плоски детайли.

Простите матрици обикновено работят с дебелини на материала от 0,010" до 0,375", в зависимост от твърдостта на материала и сложността на едновременните операции.

Характеристика	Прогресивни матрици	Трансферни матрици	Комбинирани штампи
Сложност на част	Високо – множество функции, сложни дизайн	Много високо – големи и сложни геометрии	Ниско до средно – плоски детайли, прости форми
Производствена скорост	Най-бързо – непрекъснато подаване на лента	Умерено – прехвърляне на отделни детайли	Умерено — операции с единичен ход
Диапазон на дебелина на материала	0,005" - 0,250"	0,020" – 0,500"+	0,010" – 0,375"
Начални разходи	Високо — изисква се сложна инструментовка	Високо — изискват се сложни механизми за прехвърляне	Умерено — по-просто изпълнение на матрицата

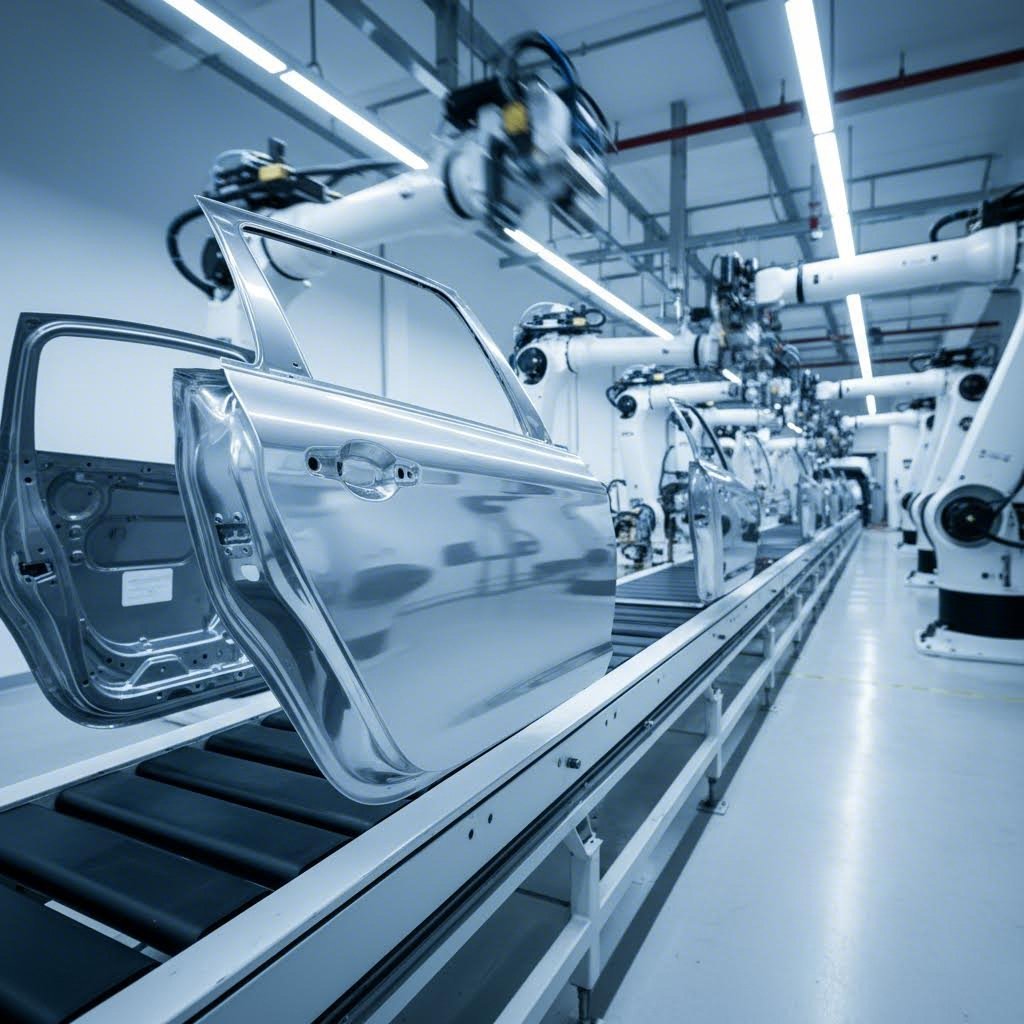

Идеални приложения	Автомобилни компоненти, електроника, серийно производство в големи обеми	Големи структурни части, аерокосмически компоненти, персонализирано производство	Електроника, медицински устройства, прецизни плоски детайли
Най-добър обемен диапазон	100,000+ детайла годишно	10 000 – 500 000 бройки годишно	5 000 – 100 000 части годишно

Така как избирате подходящия тип матрица за вашия проект? Имайте предвид следните ключови фактори при вземане на решение:

• Обем на производството: За серийни производствени партиди с голям обем са предпочтителни прогресивни матрици; по-малките партиди могат да се възползват от компаундни или трансферни матрици
• Размер на детайла: По-големите части обикновено изискват трансферни матрици; по-малките и по-сложни части са подходящи за прогресивно штамповане
• Дебелина на материала: По-дебелите материали изискват трансферни матрици; по-тънките дебелини добре се обработват с прогресивни матрици
• Геометрична сложност: Многоизмерните части, които изискват различни операции на всеки етап, изискват трансферни матрици
• Бюджетни ограничения: Компаундните матрици предлагат по-ниски първоначални инвестиции за по-прости приложения

Разбирането на тези типове штамповъчни матрици ви дава възможност да предотвратявате дефекти още от източника — като избирате инструменти, които точно отговарят на вашите производствени изисквания. След като сте направили правилния избор на матрица, следващият критичен фактор е изборът на подходящите штамповъчни операции за вашите части.

Основни штамповъчни операции и техните приложения

Сега, когато сте избрали подходящия тип матрица, разбирането на конкретните операции, които ще извършва вашата оснастка, става от решаващо значение за предотвратяване на дефекти. Всеки штампован детайл се получава чрез една или повече основни операции — а знанието кога трябва да се приложи всяка техника ви помага да предвидите възможните проблеми с качеството още преди те да възникнат.

Процесът на метално штамповане се основава на две основни категории операции: рязане и формоване. Операциите по рязане отделят или премахват материал, докато операциите по формоване го преформоват, без да го прорязват. Нека разгледаме как работи всяка от тези техники и кога ще имате нужда от тях.

Операции по рязане в металното штамповане

Операциите по рязане използват остри инструменти в пресата и матричната система, за да извършат срязване на метала по точно определени контури. Представете си тези операции като такива, които оформят контура на вашия детайл и създават отвори. Според производственото ръководство на Fictiv тези операции действат чрез прилагане на огромно налягане, за да се осъществи чисто срязване или отделяне на материала.

• Изрязване: Тази операция изрязва целия външен контур на детайл от листовия метал с един ход. Отделеният елемент става вашата заготовка, докато останалият лист се превръща в отпадък. Изрязването (blanking) създава основната форма на компоненти като автомобилни скоби, панели за битова техника и корпуси за електроника.
• Пробиване: Подобна на изрязването (blanking), но при тази операция изрязаният материал е отпадък, а в заготовката се образува отвор. Когато видите монтажни отвори, вентилационни прорези или отвори за преминаване на кабели в шампираните детайли, те са създадени чрез пробиване (punching). Пробивният инструмент прилага концентрирана сила чрез режеща матрица, за да премахне материала с висока точност.
• Пробиване: Често се бърка с пробиването (punching), пробиването с фини отвори (piercing) създава по-малки отвори или прорези, при които материала не се отделя напълно от основния метал. Тази технология е от решаващо значение за създаване на ориентиращи елементи или частични резове, които насочват последващите операции по формоване.
• Фино изрязване (fineblanking): Специализирана високоточна техника за рязане, използваща тесни зазори между пуансона и матрицата. Този метод осигурява гладки, свободни от пукнатини ръбове по цялата дебелина на материала — което елиминира необходимостта от вторични финишни операции за критични компоненти в автомобилните системи за безопасност и медицинските устройства.

При избора на операции за рязане вземете предвид изискванията си към качеството на ръба. Стандартното пробиване и изсичане осигуряват достатъчно добри ръбове за повечето приложения, но компонентите, които изискват гладки, свободни от заусети ръбове, може да изискват финорязане или последваща обработка.

Формовъчни операции, които оформят вашите детайли

След като рязането определи контура на детайла, формовъчните операции създават тримерна геометрия, без да премахват материал. Тези техники за штамповане на метали прилагат налягане, за да деформират листовия метал в желаната форма, добавяйки дълбочина, контури и функционални елементи.

• Огъване: Деформира материала по права линия, за да създаде ъглови елементи като фланци, клинове и скоби. Инженерите трябва да вземат предвид еластичното връщане — тенденцията на материала частично да се върне към първоначалната си форма. Проектът на матрицата компенсира това чрез леко прекомерно огъване.
• Теглене: Създава безшевни, чашовидни или кухи детайли, като издърпва материала в кухината на матрицата. Пробивното изтегляне превръща плоски заготовки в тримерни контейнери, корпуси и обвивки. За производството на дълбоки детайли често се изискват няколко стадии на изтегляне, за да се предотврати разкъсването или образуването на гънки.
• Оттискане: Издига или вдлъбва части от листовия материал, за да създаде локализирани елементи, лога или конструктивни ребра. Тази операция увеличава твърдостта на панелите и създава естетически детайли без допълнителни компоненти.
• Коване: Точна формовъчна операция, при която се прилага изключително високо налягане, за да се принуди метала да запълни фините детайли на матрицата. Процесът на клеймене осигурява изключително тесни допуски и гладки повърхности — идеален за електрически контакти, декоративни фурнитури и прецизни механични компоненти.
• Фланширане: Извършва огъване на ръба на детайл под ъгъл, най-често за създаване на фланци за сглобяване, усилване на ръбовете или подготвяне на повърхности за заваряване. Фланцовани ръбове често са необходими при вентилационни канали и автомобилни панели.

Процесът на штамповане в повечето прогресивни матрици комбинира множество операции в точно планирана последователност. Типичен автомобилен крепежен скоб може да започне с изрязване (бланкиране), да продължи с пробиване за монтажни отвори, след това да премине през формовъчни станции за огъване и да завърши с операция на ковка (койнинг) за критичните контактни повърхности.

Как избирате подходящите операции за геометрията на вашето детайл? Имайте предвид следните практически насоки:

• Детайли с прости контури и отвори: Бланкиране и пробиване в композитни или едноходови матрици
• Детайли, изискващи огъване без дълбочина: Операции по огъване в прогресивни или трансферни матрици
• Чашкообразни или кухи компоненти: Операции по изтегляне, често в няколко стадии
• Детайли, изискващи изключително висока прецизност: Ковка (койнинг) или финобланкиране за критични размери
• Сложни детайли с множество функции: Прогресивни шаблонни последователности, обединяващи операции за рязане и формоване

Разбирането на начина, по който тези операции взаимодействат в рамките на вашия производствен процес за штамповане, директно влияе върху нивото на дефекти. Всяка операция поражда специфични напрежения и модели на материалния поток — а изборът на несъвместими последователности води до качествени проблеми, които ще разгледаме по-нататък. Първо обаче трябва да разберете как изборът на материал влияе върху успеха на отделните операции.

Избор на материал за успешна штамповка с матрици

Вие сте избрали подходящия тип матрица и сте планирали операциите си за штамповане — но нищо от това няма значение, ако работите с неподходящ материал. Изборът на подходящ материал за штамповане от листов метал е мястото, където възникват много предотвратими дефекти, макар често този етап да се пренебрегва и да се счита за второстепенен.

Ето действителността: изборът на материала ви влияе върху всичко по-нататък в производствения процес. Според PANS CNC изборът на материал е критичен не само за изпълнение на изискванията за крайното приложение, но и за контролиране на самия процес на штамповане. Променливите като дебелина на листа, огъващо напрежение и штампована сила се определят от типа на материала. Ако направите грешка в този избор, ще се борите с проблеми в качеството през целия производствен цикъл.

Съгласуване на материали с изискванията за производство

При оценката на материали за матрици за штамповане на листов метал трябва да балансирате едновременно няколко фактора. Представете си това като решаване на уравнение, при което формоустойчивостта, якостта, разходите и устойчивостта към външни фактори трябва да достигнат приемливи стойности.

Стомана доминира в приложенията за штамповане и формоване на метали по добри причини. Сортовете нискоуглеродна стомана като 1008, 1010 и 1018 осигуряват отлична формоваемост, комбинирана с добра здравина при опън и икономичност. Както отбелязват експерти от индустрията, тези сортове съдържат приблизително 0,05 % до 0,3 % въглерод, което подобрява здравината, без да се компрометира пластичността, необходима за сложни операции по формоване. Штамповите матрици за стомана обхващат всичко — от автомобилни скоби до панели за битова техника.

Сортовете неръждаема стомана — включително 301, 302, 316 и серия 400 — осигуряват превъзходна корозионна устойчивост за изискващи условия на експлоатация. Въпреки това аустенитните стомани от серия 300 проявяват по-високи скорости на упрочняване при пластична деформация, което изисква корекции в конструкцията на матриците и параметрите на пресата.

Алуминий предлага напълно различен профил за приложенията с тънколистови метални детайли. Според Metal Craft Spinning & Stamping алуминият е по-еластичен и пластичен, което позволява да се огъва, екструдира или разтяга без пукане. Процесът на штамповка на алуминий не изисква сложни настройки — дори прост пресформен прес с прогресивна матрица може да произвежда сложни детайли. Често използваните сплави включват 1100 (отлична пластичност за дълбоко изтегляне), 5052 (балансирана якост и штампуемост) и 6061 (поддаваща се на термична обработка за конструктивни приложения).

Мед и медни сплави изcellират в електрически приложения благодарение на своята проводимост и корозионна устойчивост. Чисти медни марки като C101 и C110 се използват успешно за силови шини и проводници с ниски загуби. Латунните сплави (C26000, C27000) осигуряват отлична пластичност за сложни огъвания и малки радиуси на огъване, докато фосфорната бронзова сплав предлага превъзходна устойчивост на умора.

Специални сплавове служат за екстремни приложения. Титановите марки осигуряват изключително високо съотношение на якост към тегло за аерокосмически и морски среди, макар да изискват матрици от инструментална стомана или карбид с по-високо налягане при формоването. Суперсплавите Инконел запазват стабилност при екстремни температури, но изискват специализирана оснастка и често горещи методи за формоване.

Съображения относно дебелина и формоваемост

Дебелината на материала директно влияе върху дизайна на матрицата за листов метал и технологичните параметри. По-дебелите материали изискват по-голяма тонажна мощност, различни зазори и модифицирани последователности на формоване. Ето как да подхождате към тези решения:

Материал	Типичен диапазон на толщината	Оценка за формируемост	Относителна цена	Най-добри приложения
Нисък въглероден стал	0,010" – 0,500"	Отлично	Ниско	Автомобилни скоби, панели за битова техника, обща фабрикация
Нержавееща стомана (серия 300)	0,010" - 0,250"	Добра (поддава се на упрочняване чрез пластична деформация)	Средно-Високо	Хранителна промишленост, медицински устройства, морски компоненти
Алуминий (1100, 3003)	0,008" – 0,250"	Отлично	Среден	Дълбоко изтеглени детайли, корпуси за електроника, топлоотводи
Алуминий (5052, 6061)	0,020" – 0,190"	Добре	Среден	Структурни компоненти, автомобилни панели
Мед (C110)	0,005" - 0,125"	Отлично	Висок	Електрически шини, проводници, екраниране срещу радиочестотни смущения
Месинг (C26000)	0,005" - 0,125"	Отлично	Средно-Високо	Декоративни фурнитури, електрически клеми, фитинги
Титан (Клас 2)	0,016" - 0,125"	Лошо–удовлетворително	Много високо	Аерокосмически скоби, медицински импланти, морски фурнитури

Средата на крайното ви приложение играе решаваща роля при избора на материали. Според Kenmode Precision Metal Stamping изборът на неподходящ материал може директно да компрометира функционалността и производителността, като същевременно увеличава риска от пукане на материала по време на формоване.

Имайте предвид следните фактори, свързани с околната среда, при избора на материали:

• Влощаване от влага: Естествената оксидна пленка на алуминия осигурява вродена защита срещу корозия; стоманата изисква покрития или галванично поцинковане
• Екстремни температури: Алуминият увеличава якостта си при ниски температури; титанът и инконелът са подходящи за високотемпературни приложения
• Електрически изисквания: Медта и латунът осигуряват превъзходна електропроводимост; алуминият предлага по-лека и по-икономична алтернатива
• Ограничения по тегло: Алуминият тежи приблизително една трета от стоманата при еквивалентни обеми — критично важно за автомобилната и авиационно-космическата индустрия

Изборът на материал също влияе върху моделите на износване на матриците и графиките за поддръжка. По-твърдите материали като неръждаема стомана и титан ускоряват износването на инструментите, което изисква по-често заостряне и потенциално използване на карбидни или покрити инструменти. По-меките материали като алуминий и месинг са по-малко износващи за матриците, но може да изискват различни смазочни материали, за да се предотврати адхезивното износване (галинг).

Разбирането на тези взаимодействия между материал и процес Ви поставя в позиция да предотвратявате дефектите още в техния източник. Сега нека разгледаме как правилното проектиране на матриците превръща Вашия избор на материал и технологична операция в резултати с висока прецизност.

Основни принципи на проектирането на матрици и функции на компонентите

Вие сте избрали своите материали и сте планирали операциите си — но истинската тайна за предотвратяване на дефекти се крие в начина, по който е проектирана и изградена вашата шаблонна матрица. Всеки компонент в дизайна на вашата штампова матрица има специфична функция, а разбирането на тези функции ви помага да разпознаете потенциални проблеми с качеството още преди те да достигнат производствения цех.

Представете си една прецизна штампова матрица като финно настроена машина, където всеки елемент трябва да работи в хармония. Когато един компонент излезе от строя или се износи преждевременно, цялата система пострадва. Според индустриални експерти , разбирането на функцията на всеки компонент е от решаващо значение при проектирането и производството на штампови матрици. Нека разгледаме подробно какви са основните елементи, които правят тези инструменти функционални.

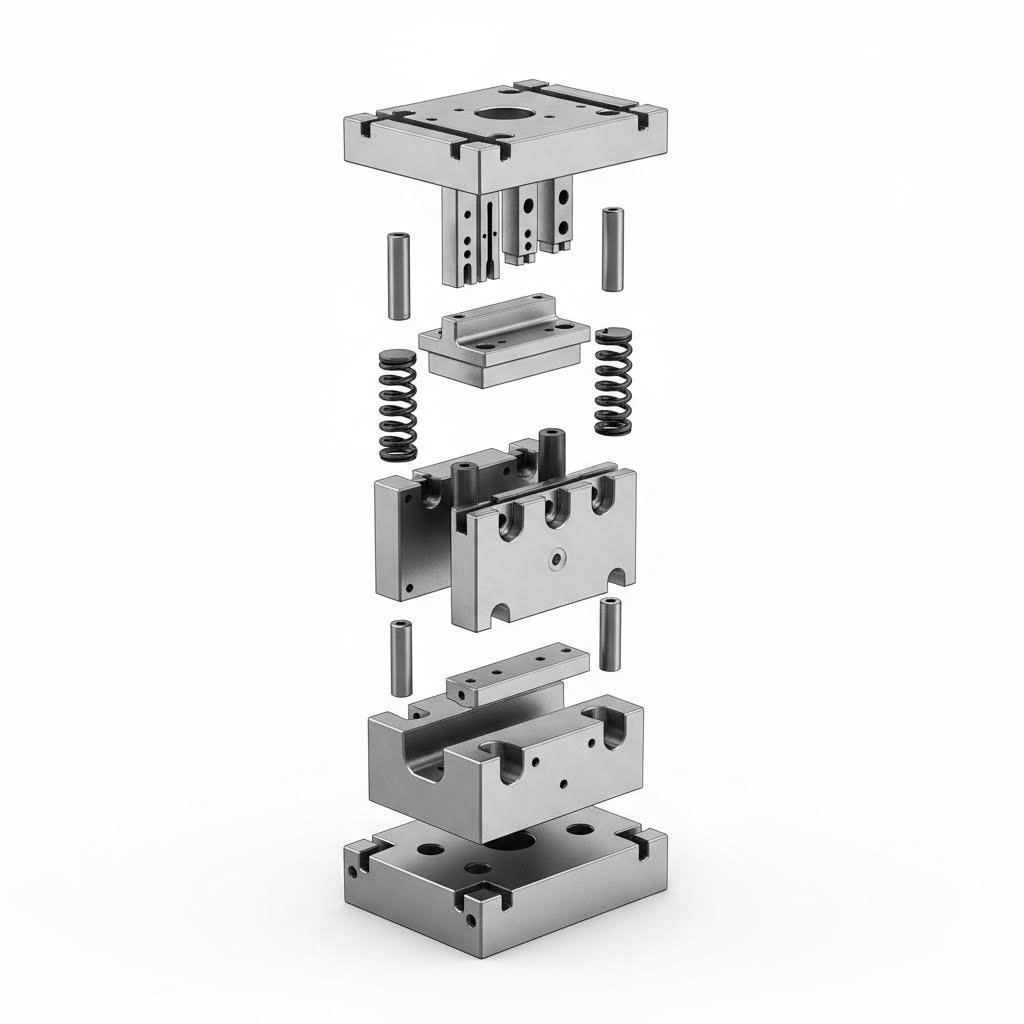

Ключови компоненти на штамповата матрица и техните функции

Всеки дизайн на метална штампова матрица разчита на основни компоненти, които работят заедно с прецизни допуски. Когато внимателно разгледате една пресова матрица, ще откриете следните основни елементи:

Матричен комплект (сборка на основата на матрицата): Това е основата на цялата ви система от компоненти за штамповъчни матрици. Матричният комплект се състои от горна и долна матрични плочи, които осигуряват жестка монтажна платформа за всички останали компоненти. Без правилно проектиран матричен комплект дори най-добрите пробойници и матрични блокове ще дават непоследователни резултати. Матричният комплект поема и разпределя огромните сили, генерирани при всеки ход на пресата.

Пробойник и матричен блок: Това са вашите основни работни компоненти — частите, които действително режат, формоват или оформят вашия материал. Пробойникът е мъжкият компонент, който се спуска със сила, докато матричният блок изпълнява ролята на женския му партньор. Както отбелязват специалистите по производство, зазорът между пробойника и матрицата е критичен параметър, който определя както качеството на рязането, така и общата производителност на матрицата. Неправилният зазор е една от водещите причини за образуване на заешки уши (зъбчета) и преждевременно износване на инструментите.

Избутваща плоча: Някога ли сте се чудили как детайлите се отделят чисто от пуансона след формирането? Това е задачата на изтегляча. Този компонент с пружинно задвижване удръжа материала здраво върху матрицата по време на рязане или формиране, а след това освобождава готовия детайл, когато пуансонът се прибира обратно. Според експертите по штамповане изтеглячите предотвратяват прилепването на детайлите към пуансона или матрицата и осигуряват чисто изваждане без повреди.

Ръководни щифтове и втулки: Точното подравняване е непременно условие при штамповъчните операции. Ръководните пинове са цилиндрични пръти, които гарантират идеална успоредност между горната и долната част на матрицата по време на целия процес. Втулките осигуряват гладко и контролирано движение на компонентите в матрицата. Заедно те поддържат точността, която предотвратява дефекти, причинени от неправилно подравняване.

Матрични пружини: Тези спирални пружини осигуряват връщащата сила, необходима за връщане на подвижните компоненти в изходно положение след всеки ход. Правилният подбор на пружините влияе на всичко – от функционирането на изтеглящия елемент до връщането на водещия пин. Пружините трябва да бъдат калибрирани с голяма точност: ако са твърде слаби, компонентите няма да се върнат правилно; ако са твърде силни, ще възникне излишно напрежение и ускорено износване.

Принципи на проектиране за постигане на прецизни резултати

Разбирането на целта на обходните надрези при формоване на листов метал разкрива един от по-малко известните принципи на проектиране, който отличава добрите шаблони от изключителните. Обходните надрези са стратегически разположени релефни разрези, които позволяват на материала да тече гладко по време на операциите по формоване. Те предотвратяват заклещването на материала, намаляват силите при формоване и елиминират гънките при сложни геометрии. Когато инженерите пропуснат този елемент на проектиране, често откриват проблеми с качеството едва след започване на серийното производство.

Какви аспекти на проектирането трябва да насочват разработката на вашия штамповащ шаблон? Фокусирайте се върху тези ключови фактори:

• Оптимизация на зазора: Зазорът между пуансона и матрицата обикновено варира от 5 % до 10 % от дебелината на материала при рязане — коригирайте го в зависимост от твърдостта на материала и желаното качество на ръба
• Планиране на движението на материала: Проектирайте формовъчните станции така, че да насочват постепенно материала, избягвайки внезапни деформации, които предизвикват пукнатини или разкъсвания
• Компенсация за еластично възстановяване: Леко претвъртете формовъчните елементи, за да компенсирате еластичното възстановяване на материала, особено при високопрочни стомани и неръждаеми сплави
• Позициониране на водачните отвори: Разположете водачните отвори така, че да осигуряват точна подаване на лентата и да предотвратяват несъвпадение между станциите в прогресивните матрици
• Канали за смазване: Вградете канали за разпределение на смазка към зоните с високо триене, за да се удължи животът на матрицата и да се подобри повърхностната й обработка
• Достъпност за поддръжка: Проектирайте компонентите на матрицата така, че да могат лесно да се демонтират и заменят, намалявайки простоите по време на заостряне и ремонт

Съвременното CAE-симулиране е преобразило начина, по който инженерите подхождат към проектирането на матрици за метално штамповане. Според изследване, публикувано в ScienceDirect , технологията за CAE симулация помага на практиците да генерират, проверяват, валидират и оптимизират дизайн решения. В съвременното производство разработката на продукти се премества от традиционния подход „опит-грешка“ към доказан концептуален модел, базиран на симулации, подпомогнати от CAE.

Какво означава това практически? Инженерите сега могат да симулират потока на материала, да прогнозират местоположението на дефекти и да оптимизират геометрията на матриците, преди да бъде изрязан дори един стоманен елемент. Изследването показва, че чрез сравняване на резултатите от симулациите при множество варианти на дизайн могат да се идентифицират оптималните компоновки — което намалява броя на скъпите физически прототипи и ускорява времето до производство.

Както се отбелязва от Approved Sheet Metal, софтуерът за формоване може да анализира формата на детайлите, за да гарантира избора на правилната конфигурация на матрицата. Тази възможност е особено ценна при сложни геометрии, където традиционният, базиран на опит дизайн може да пропусне критични проблеми.

Вземете предвид натрупването на допуски в процеса на проектиране на вашата матрица. Всяка огъвачка и формовъчна станция внася отклонения, които се натрупват при множество операции. Проектирането с реалистични допуски — по-строги само където това е функционално критично — предотвратява производствени предизвикателства и едновременно с това контролира разходите. Използването на общи радиуси на огъване, които съответстват на наличните инструменти, допълнително намалява времето за настройка и разходите за инструменти.

За производители, които търсят високи показатели за одобрение при първия преминаване при изискващи автомобилни приложения, сътрудничеството с производители на матрици, които използват напреднали възможности за CAE-симулация, осигурява измерими предимства. Производители, сертифицирани според IATF 16949 съчетават проектиране, водено от симулации, с прецизна фабрикация, за да постигнат резултати без дефекти — превръщайки решенията в областта на проектирането в последователно високо качество на производството.

Изборът ви на конструкция на матрицата директно определя резултатите в по-нататъшните етапи. Правилният подбор на компоненти, продуманото планиране на движението на материала и геометрията, потвърдена чрез симулация, създават основата за 80 % от дефектите, които всъщност могат да се предотвратят. Когато тези основни принципи на проектиране са здраво установени, вие сте готови да се справите с възникващите проблеми — и как да ги засечете, преди да достигнат до вашите клиенти.

Диагностика на дефекти и методи за контрол на качеството

Ето неприятната истина относно процеса на шампиране в производството: повечето проблеми с качеството са самоналожени. Когато разбирате причините за възникване на дефекти при операциите по шампиране с матрици, придобивате възможността да ги предотвратявате. Добрата новина е, че според индустриални данни около 80 % от дефектите при шампирани детайли се дължат на идентифицируеми и коригируеми първопричини.

Независимо дали диагностицирате заострени ръбове по пресовани части или проучвате отклонения в размерите по време на серийно производство, този раздел ви предоставя диагностичната рамка и стратегиите за предотвратяване, които отличават производствените операции с висок процент доброкачествена продукция от тези, които постоянно боравят с проблеми, свързани с качеството.

Идентифициране на често срещани дефекти при пресоване

Всеки дефект разказва история за това какво е тръгнало наопаки по време на производствения процес. Според DGMF Mold Clamps, използваните матрици за пресоване са подложни на различна степен на износване във всяка страна на ядрото на пуансона, като някои части показват по-големи драскотини и се износват по-бързо — особено забележимо при тънки и тесни правоъгълни матрици. Разбирането на тези закономерности ви помага да намесите още преди дребните проблеми да се превърнат в сериозни нарушения на качеството.

Нека разгледаме най-често срещаните дефекти при пресованите части:

Заострени ръбове: Тези издигнати, неравни ръбове по линиите на рязане, които могат да нарани пръстите и да посекат съприкосновените повърхности. Зазубрени краища се образуват, когато разстоянието между пробивния инструмент и матрицата е некоректно или когато режещите ръбове загубят остротата си. Излишните зазубрени краища показват, че е дошло време да проверите инструментите си.

Пукнатини: Материалът се пука по време на формовъчни операции, обикновено в линиите на огъване или в радиусите на изтегляне. Пукнатините показват, че превишавате границите на формуемостта на материала — поради прекомерна деформация, недостатъчно големи радиуси на огъване или поради материал, който е станал по-твърд в резултат от обработката и е загубил пластичността си.

Навъртания: Вълнообразни, набръчкани повърхности, които се появяват по време на операции по изтегляне, когато компресионните напрежения надвишават стабилността на материала. Набръчкването често се наблюдава в областите с фланци или при дълбоко изтеглени детайли, където потокът на материала не се контролира правилно.

Възстановяване на формата: Еластичното възстановяване, което причинява частичното разгъване на извити части след формоването. Всеки материал проявява известно еластично възстановяване, но високопрочните стомани и неръждаемите сплави са особено проблематични. Некоригираното еластично възстановяване води до части, извън зададените допуски, и проблеми при сглобяването.

Неточности в размерите: Части, които са извън зададените допуски, въпреки че визуално изглеждат приемливи. Според Metal Infinity , допускът за размерите на штамповани части обикновено е около ±0,05 мм — което съответства на дебелината на два листа А4 хартия. Без механизъм за инспекция това миниатюрно отклонение може да доведе до проблеми при сглобяването, несъвпадащи винтове или заклинване на оборудването.

Вид на дефекта	Основни причини	Коригиращи мерки	Стратегия за предпазване
Образуване на назъбени ръбове	Тъпи режещи ръбове; неправилно разстояние между пуансона и матрицата; износени водачи	Заточване или замяна на инструментите; регулиране на разстоянието между пуансона и матрицата до 5–10 % от дебелината на материала; замяна на износените водачи	Разписани интервали за заточване; проверка на разстоянието между пуансона и матрицата при настройката; редовни проверки на подравняването
Разтръсване	Недостатъчен радиус на огъване; прекомерно напрежение при формоването; увреждане на материала вследствие пластична деформация	Увеличаване на радиусите на огъване; добавяне на етапи на формоване; отжигане на материала между операциите	Валидиране на проекта чрез CAE симулация; изпитване на формоустойчивостта на материала; правилно подреждане на операциите
Завиване	Недостатъчно налягане на държача на заготовката; неправилно течение на материала; прекомерен зазор в изтеглителните матрици	Увеличаване на силата на държача на заготовката; добавяне на изтеглителни ребра; намаляване на зазора в матрицата	Оптимизиран дизайн на държача на заготовката; параметри за изтегляне, валидирани чрез симулация
Връщане след извиване	Еластично възстановяване на материала; недостатъчна компенсация при над-огъване; нееднородни материални свойства	Увеличаване на ъгъла на над-огъване; добавяне на операции за ковка или повторно формоване; коригиране на налягането при формоване	Компенсационни коефициенти, специфични за материала; дизайн на матрицата, базиран на симулация
Размерни неточности	Износване на матрицата; топлинно разширение; вариации в материала; неточна регистрация на водачите	Измерване и коригиране на компонентите на матрицата; проверка на позиционирането на водачите; по-строги спецификации за материала	Статистически контрол на процеса; редовна инспекция на матриците; проверка на постъпващите материали
Повърхностни драскотини	Чужди частици в матрицата; недостатъчно смазване; неравни повърхности на матрицата	Тщателно почистване на матрицата; увеличаване на количеството смазка; полиране на контактните повърхности	Редовен график за почистване на матриците; мониторинг на смазочните материали; защитни покрития върху матриците

Стратегии за предотвратяване на дефекти при производството на качествени детайли

Предотвратяването на дефектите започва много преди детайлите да достигнат до крайната инспекция. Както подчертава Metal Infinity, контролът на качеството не се свежда само до отделяне на дефектните продукти — той е жизнено важна основа за събиране на данни, идентифициране на проблеми и подобряване на производствения процес.

Ефективният контрол на качеството при прецизни операции с матрици и шампиране следва многостепенен подход:

Проверка на входните материали: Вашият първи защитен ешелон. Потвърдете, че дебелината на листа отговаря на спецификациите — според индустриалните стандарти допустимите отклонения могат да бъдат ±0,05 мм за стандартни приложения или ±0,03 мм за високоточни изисквания. Проверете за драскотини, оксидация и деформация преди материала да влезе в производство.

Първо проверка на продукта: Преди всяка серия производство изработете пробна част и проверете нейните размери, външен вид и функционалност. Масовото производство трябва да започне едва след потвърждение. Тази единствена практика открива грешки при настройката, преди те да се превърнат в проблеми, засягащи цялата партида.

Рутинна контролна проверка по време на производството: Редовно вземане на проби по време на производството — например проверка на пет части на всеки 30 минути — гарантира стабилността на процеса. Според експерти по качество рутинната контролна проверка открива проблеми като постепенно отклонение в размерите, причинено от износване на матрицата, преди те да повлияят върху големи количества.

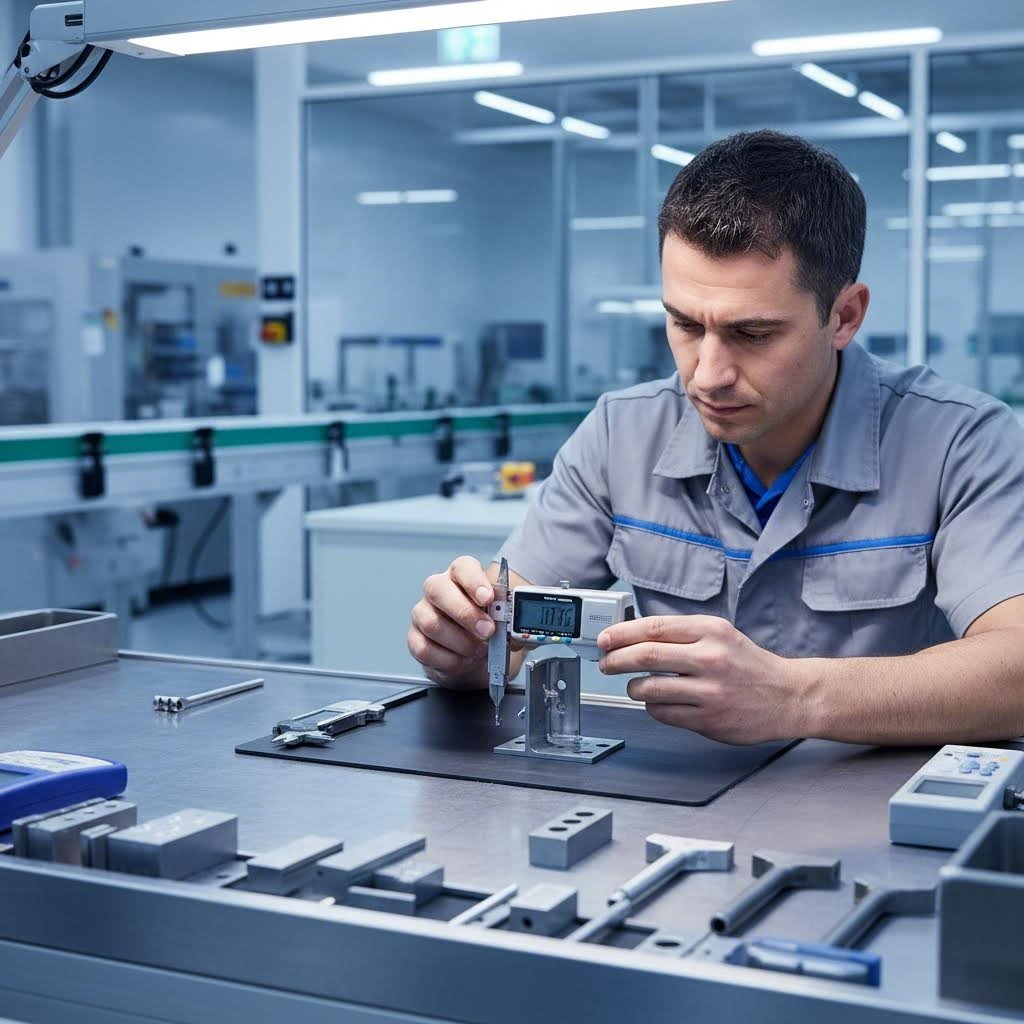

Основни методи за инспекция на штамповани части:

• Шублер и дебеломери за проверка на размерите (точност до ±0,01 мм)
• 2,5D измервателни машини за прецизно определяне на положението на отворите и сложните геометрии
• Микроскопи за откриване на пукнатини, заострени ръбове и повърхностни дефекти, невидими с просто око
• Щупове за проверка на равнинността и деформациите (изкривяване)
• Специализирани приспособления за функционално тестване на извивки, спирачки и пригодност при сглобяване

Изнасяне на матрици и неговото въздействие върху качеството

Разбирането на начина, по който се изнасят матриците, ви помага да предвидите кога качеството ще се влоши. Според Keneng Hardware изнасянето на матриците възниква в резултат от многократен контакт между повърхността на матрицата и метала, който се шампира, като няколко фактора допринасят за крайното им разрушаване.

Често срещани модели на износване, които трябва да се следят:

• Адхезивно износване: Пренасяне на материал между матрицата и заготовката, водещо до образуване на галваноза и неравни повърхности
• Абразивно износване: Постепенно ерозиране на режещите ръбове, което води до увеличено образуване на заострени ръбове (бурини)
• Умора от износване: Микротрещини, предизвикани от повтарящи се цикли на напрежение, които в крайна сметка водят до чупене или фрактуриране
• Неравномерен износ: Неправилна подредба, която кара едната страна на пробойника да се износи по-бързо от другата

Както отбелязват експертите по диагностика, неравномерният износ на матрицата често се дължи на лоша подредба на револвера, недостатъчна прецизност на матрицата или неправилен избор на зазор. За предотвратяване на този проблем е необходимо да се извършват регулярни проверки на подредбата, навременно заместване на водещите бушони и използване на матрици с пълно водене за приложения, изискващи висока прецизност.

Правилното поддържане на матриците предотвратява проблеми с качеството

Вашите матрици са прецизни инструменти, които изискват последователно грижи. Връзката между поддържането и качеството е пряка — пренебрегнатите инструменти произвеждат дефектни части. Приложете следните практики:

• Определете интервалите за заточване въз основа на типа материал и обема на производството
• Изследвайте режещите ръбове под увеличение след всеки производствен цикъл
• Редовно проверявайте зазорите между пробойника и матрицата с помощта на щрихови шперцове или измервателни уреди
• Почиствайте внимателно матриците между циклите, за да премахнете отпадъците и натрупаните материали
• Документирайте наблюденията относно износването, за да се установят базови показатели за предиктивно поддръжане

Примерът илюстрира сериозността на положението: един производител на автомобилни TFT-LCD скоби установил по време на патрулна инспекция, че размерите постепенно се увеличават. Разследването потвърдило износване на водачните колони на матрицата. Без контрол на качеството по време на производствения процес цялата партида от 20 000 детайла можеше да бъде отхвърлена. Тъй като инспекцията я открила навреме, загубата се ограничила само до 200 бройки — което драстично намали загубите.

Контролът на качеството в процеса на производство чрез метално штамповане не е център за разходи — той е вашата застраховка срещу далеч по-големи загуби. Като комбинирате систематична инспекция, разбиране на моделите на износване и проактивно поддръжане, вие превръщате качеството от реактивно тушоване на пожари в конкурентно предимство. С овладяно предотвратяване на дефектите следващата стъпка е да разберете как правилните графици за поддръжка максимизират инвестициите ви в матриците с течение на времето.

Поддръжка на матрици и най-добрите практики за увеличаване на техния срок на служба

Вие сте инвестирани хиляди — понякога десетки хиляди — долари в своите штамповъчни матрици. Но ето какво много производители пропускат: тази инвестиция започва да се обезценява в момента, в който матриците ви навлязат в производство без подходяща стратегия за поддръжка. Според Експертите от Phoenix Group , лошо дефинирана система за управление на матричен цех може значително да намали продуктивността на пресовата линия и да увеличи разходите.

Връзката между поддръжката на матриците за метално штамповане и качеството на детайлите не е само теоретична. Лошата поддръжка на матриците води до дефекти в качеството по време на производството, увеличава разходите за сортиране, повишава вероятността от изпращане на дефектни части и създава риск от скъпи принудителни мерки за ограничение. Нека разгледаме как системната поддръжка превръща вашите штамповъчни инструменти от обременение в дългосрочен актив.

Графици за превантивна поддръжка

Представете си профилактичната поддръжка като застрахователна полица срещу непланувани простои. Вместо да чакате матриците да се повредят катастрофално, вие решавате потенциалните проблеми по време на контролирани интервали. Според JV Manufacturing графикът за профилактична поддръжка позволява на работниците да отстраняват малки неизправности по време на планирани простои, а не по време на производството — което гарантира непрекъснат производствен процес.

Колко често трябва да поддържате своите штамповъчни матрици? Това зависи от няколко фактора, които действат заедно:

• Обем на производството: Производството в големи обеми изисква по-чести цикли на инспекция — при изискващи приложения разглеждайте възможността за проверка на матриците след всеки 50 000 до 100 000 удара
• Твърдост на материала: Штамповането на неръждаема стомана или сплави с висока якост ускорява износването в сравнение с мека стомана или алуминий, което изисква по-кратки интервали за поддръжка
• Сложност на детайла: Прогресивните матрици с множество станции изискват по-голямо внимание в сравнение с прости матрици за пробиване
• Исторически данни: Следете моделите на износване с течение на времето, за да установите предиктивни базови показатели, специфични за всяка матрица

Вашият списък за поддръжка трябва да включва следните основни дейности:

• Визуална проверка: Проверете режещите ръбове, формиращите повърхности и водещите компоненти за видим износ, пукнатини или повреди
• Проверка на размерите: Измерете зазорите между пуансона и матрицата с помощта на щупове; уверете се, че те остават в рамките на 5–10 % от дебелината на материала при режещи операции
• Оценка на заострянето: Изследвайте режещите ръбове под увеличение — тъпите ръбове водят до образуване на заусеци и изискват незабавно внимание
• Изпитване на пружините: Проверете дали пружините на матрицата запазват правилната си сила; ослабените пружини предизвикват повреди от изтръгване и повреждания на детайлите
• Проверка на подравняването: Потвърдете, че водещите пинове и втулките осигуряват прецизна подравняване без излишна люфтност
• Проверка на смазването: Уверете се, че всички подвижни компоненти получават достатъчно смазка, за да се предотврати галване и преждевременно износване
• Документация: Запишете всички наблюдения в картичките за поддръжка на матриците за бъдеща справка и анализ на тенденциите

Според Manor Tool, след завършване на инспекцията трябва да попълните картичката за поддръжка на матрицата с всички извършени работи, да маркирате инспектираната матрица и да поръчате всички необходими резервни части. Тази документация става безценна за прогнозиране на бъдещите нужди от поддръжка.

Максимизиране на срока на служба на матрицата

Правилната смазка е толкова критична, колкото и заточването, за удължаване срока на служба на инструментите за метално штамповане. Както отбелязват експертите от отрасъла, смазката намалява триенето между повърхностите, предотвратявайки излишното нагряване, което може да доведе до умора на материала и повреда. Тя също така предпазва от корозия и проникване на вредни елементи.

Съответствайте типа смазка на приложението си:

• Смазка с масло: Най-подходяща за високоскоростни операции и хидравлични системи
• Смазка с грес: Идеална за лагери, шарнири и приложения, при които течните смазки са непрактични
• Сухи смазки: Използвайте там, където има риск от замърсяване с масло, например при производството на електрически компоненти

Условията за съхранение също влияят върху продължителността на живота на матриците. Когато матриците не се използват в производството:

• Нанесете антикорозионно покритие върху всички открити стоманени повърхности
• Съхранявайте в климатично контролирани среди, когато е възможно, за да се предотврати увреждане от влага
• Поддържайте матриците правилно, за да се предотврати деформация или изкривяване
• Държете матриците покрити, за да се предотврати натрупването на прах и отпадъци

Кога трябва да ремонтирате, а кога — да замените штамповите матрици? Вземете предвид следните фактори при вземане на решение:

• Ремонтирайте, когато: Износът е ограничен до режещите ръбове и формиращите повърхности; основната конструкция на матрицата остава здрава; размерната точност може да бъде възстановена чрез шлифоване и подлагане; разходите за ремонт са по-малки от 40–50 % от разходите за замяна
• Замяна, когато: Структурните компоненти показват пукнатини вследствие умора; няколко станции изискват едновременен мащабен ремонт; конструкцията на матрицата е остаряла и причинява повторящи се проблеми с качеството; натрупаните разходи за ремонт приближават стойността на замяна

Според Phoenix Group данните от предишните поръчки за работа могат да се използват за подобряване на плановете и графиките за профилактично поддръжане в рамките на семействата от части. Чрез проследяване на честотата на ремонтите и типовете откази ще развие прогнозни възможности, които предотвратяват проблемите, преди те да нарушат производството.

Основният извод? Последователното поддържане на инвестициите ви в производството на матрици води до печалби чрез намаляване на брака, по-малко аварийни ремонти и предсказуемо високо качество на производството. Сега, когато сте определили стратегията си за поддръжка, сте готови да оцените кога штамповането остава най-добрата ви производствена опция — и кога алтернативни методи може да ви обслужват по-добре.

Штамповане с матрица срещу алтернативни производствени методи

Овладели сте избора на матрици, материали, операции и поддръжка — но ето един въпрос, който затруднява дори опитните специалисти по набавки: кога трябва да използвате метално штамповане вместо други производствени методи? Изборът на неподходящ процес може да означава плащане с 40 % или повече над необходимото, изчакване седмици повече от необходимо или задоволяване с по-ниско качество на детайлите.

Реалността е, че штамповането не винаги е решението. Разбирането на областите, в които рязането и штамповането с матрица са най-ефективни — и където алтернативните методи ги надминават — ви помага да вземате решения, които едновременно оптимизират разходите, качеството и сроковете.

Когато штамповането надвишава алтернативните методи

Штамповането с матрици доминира в производството на големи серии по добри причини. Според Производствения анализ на Hotean , предимството на штамповането по отношение на разходите за обработка на единица става значително, след като се премине определен обем — обикновено около 3000 до 10 000 бройки, в зависимост от сложността на детайлите.

Какво прави металното штамповане непобедимо при мащабно производство? Няколко фактора се натрупват във ваша полза:

• Скорост: Штамповъчните преси произвеждат от 600 до 2400 бройки на час, което многократно надвишава възможностите на алтернативните методи
• Последователност: Детайлите, формирани с матрица, запазват строги допуски в рамките на милиони цикли
• Ефективност на материала: Прогресивните матрици минимизират отпадъците чрез оптимизирано подреждане (нестинг)
• Разходи за труд: Автоматизираното подаване и изхвърляне рязко намаляват трудовите разходи за единица продукция

Разгледайте това сравнение: штамповъчна операция с честота от 600 хода в час може да произведе достатъчно бройки за един час, за да задоволи месечното производство за много приложения. Такава производителност просто не може да бъде постигната от процесите, базирани на рязане.

Обаче клеймоването изисква значителни първоначални инвестиции. Според Изследването на МИТ върху разходите за клеймоване в автомобилната промишленост , разходите за инструменти за клеймовани сглобки представляват значителни капитали, които трябва да се амортизират върху обемите на производството. Тук разбирането на точките на безубитност става критично.

Избор на подходящ производствен метод

Така как да изберете между клеймоване, лазерно рязане, CNC-машинна обработка, водно-струйно рязане или адитивно производство? Всеки метод отговаря на различни нужди в зависимост от обема, сложността и спектъра от материали.

Лазерно пресичане: Ако се чудите как да режете стоманени листове за прототипни количества или малки серии, лазерното рязане предлага убедителни предимства. Според анализа на производствените разходи лазерното рязане осигурява 40% намаление на разходите спрямо клеймоването за серии под 3000 бройки, като елиминира разходите за инструменти в размер над 15 000 щ.д. Технологията постига прецизност ±0,1 мм в сравнение с типичната толерантност при клеймоване ±0,3 мм — а производството може да започне в рамките на 24 часа след получаване на цифровите файлове.

CNC Обработка: Когато вашите части изискват триизмерни характеристики, тесни допуски или твърди материали, CNC машинната обработка запълва пропуските, които штамповането не може да преодолее. Тя е изключително подходяща за прототипи, малки серии и части, които изискват характеристики върху множество повърхности. Въпреки това разходите по част остават високи независимо от обема.

Рязане с водна струя: Този процес на студено рязане обработва практически всеки материал без зони, засегнати от топлина — идеален за сплави и композитни материали, чувствителни към топлина. Водната струя работи добре при материали със средна дебелина, където термичната деформация е неприемлива, но по-бавните скорости на рязане ограничават производителността.

Адитивно производство: Металното 3D печатане позволява геометрии, които са невъзможни при всеки субтрактивен или формовъчен процес. Според ръководството за производство на Protolabs директното лазерно спечатване на метал (DMLS) изгражда части слой по слой и постига допуски до ±0,003 инча с характеристики, по-малки от точка. Въпреки това скоростта на производство и разходите ограничават тази технология до прототипи, малки серии и изключително сложни части.

Промишлена машина за пробиване с матрица или матрица за пробиване за метални приложения затваря някои пропуски — осигурява по-бързо настройване в сравнение с традиционните штампови матрици и обработва средни обеми по-икономично в сравнение с лазерната рязка. Пробиването с машина с матрица работи особено добре за по-меки материали и по-прости геометрии.

Характеристика	Штамповане с матрица	Лазерно рязане	CNC обработка	Водоструйка	Адитивен (DMLS)
Оптимален обхват по обем	10 000+ бр.	1 – 3 000 бройки	1 - 500 единици	1 – 1 000 бройки	1 - 100 единици
Сложност на част	Висока (2D с формоване)	Средна (2D профили)	Много висока (3D елементи)	Средна (2D профили)	Екстремна (органични форми)
Опции за материали	Листови метали до 0,5 инча	Метали до 1 инч; пластмаси	Почти всички метали/пластмаси	Всеки материал до 6 инча	Избрани метали/сплави
Единична цена при 100 бр.	Много висока (разходи за изработка на инструменти)	Ниско-средно	Висок	Среден	Много високо
Единична цена при 10 000 бр.	Екстремно ниска	Среден	Висок	Средно-Високо	Непрактично
Обикновена толеранса	±0,1 - 0,3 мм	±0.1мм	±0.025мм	±0,1–0,2 мм	±0,08 мм
Време за доставка (първи части)	4–8 седмици (изработка на инструменти)	24-48 часа	1-5 дни	1-3 Дни	3-7 дни
Стартиране/Съоръжения	$10 000 – $50 000+	Липса (цифрово)	Минимално (монтажни приспособления)	Липса (цифрово)	Липса (цифрово)

Разбиране на точките на безубитност

Ключовият въпрос не е кой метод е „най-добър“, а къде се пресичат кривите на разходите. Според проучванията за производствените разходи штамповката обикновено става икономически изгодна, когато:

• Прости детайли: Точка на безубитност около 3 000–5 000 броя
• Умерена сложност: Точка на безубитност около 5 000–10 000 броя
• Сложни детайли с прогресивна матрица: Точка на безубитност около 10 000–25 000 броя

Тези прагове се променят в зависимост от разходите за инструменти, типа материал и размера на детайлите. Подробен анализ на разходите от експерти по производство показва, че лазерното рязане има средна цена от 8,50 USD на единица спрямо 14,20 USD за штамповането при малки серии — но тези стойности се обръщат драстично при големи обеми, когато инвестициите в инструментите за штамповане се амортизират върху голям брой детайли.

При оценка на възможностите си имайте предвид следната рамка за вземане на решения:

• Изберете щанцоване, когато: Обемите на производството надхвърлят 10 000 единици; геометрията на детайла е подходяща за формовъчни операции; дебелината на материала е под 6 мм; имате предвидима дългосрочна търсеност; разходите на единица детайл са основният фактор
• Изберете лазерно рязане, когато: Обемите остават под 3 000 единици; необходима ви е възможност за бързо прототипиране; дизайновете често се променят; изискванията за точност са строги (±0,1 мм); срокът е критичен
• Изберете CNC машинна обработка, когато: Детайлите изискват 3D-функции; допуските трябва да са изключително строги; материала е труден за формоване; количествата са много малки
• Изберете водна струя, когато: Топлинната деформация е неприемлива; материалите са екзотични или композитни; достатъчна е умерена точност
• Изберете адитивно производство, когато: Геометрията е невъзможно да се оформи или обработи; оптимизацията на теглото изисква вътрешни решетки; количествата са минимални

Производственият пейзаж продължава да се променя към по-малки серии и по-бързи цикли на итерация. За много приложения най-добре работи хибридният подход — лазерно рязане за прототипи и първоначално производство, като след това се преминава към штамповане, когато обемите оправдаят инвестициите в инструменти. Разбирането на тези компромиси ви поставя в позиция да оптимизирате както разходите, така и сроковете през целия жизнен цикъл на вашия продукт.

След като изборът на производствен метод е уточнен, последният елемент от загадката е разбирането на начина, по който тези процеси се прилагат в една от най-изискващите индустрии: автомобилното производство, където изискванията към качеството и обемите изтеглят възможностите на матриците и штамповката до техните граници.

Автомобилни матрици и штамповъчни приложения

Автомобилната индустрия представлява най-висшето изпитателно полигон за съвършенството в областта на изработката на матрици и штамповките. Когато произвеждате метални штампувани части, предназначени за превозни средства, движещи се с магистрална скорост, превозващи пътници и функциониращи в екстремни условия, качеството не е опция – то е жизненоважно. Затова матриците за автомобилни штамповки отговарят на най-строгите изисквания в света на производството.

Разгледайте мащаба: според LMC Industries средният автомобил се състои от около 30 000 компонента. Значителна част от тези части – от конструктивни скоби до видими каросерийни панели – се произвеждат чрез штамповъчни технологични процеси. Разбирането на начина, по който тази индустрия прилага принципите за проектиране и изработка на матрици и штамповки, разкрива най-добрите практики, приложими във всички сектори.

Съответствие с автомобилните стандарти за качество

Ако сте се чудили някога защо изработката на метални автомобилни части чрез штамповане изисква толкова стриктно внимание към детайлите, сертификатът IATF 16949 разказва тази история. Този международно признат стандарт далеч надхвърля основното управление на качеството — той установява рамката за предотвратяване на дефекти още преди те да възникнат.

Според OGS Industries, докато ISO 9001 се фокусира върху удовлетвореността на клиента, IATF 16949 отива по-далеч, за да гарантира съответствие с принципите на „слабото производство“ (lean manufacturing), предотвратяване на дефекти, ограничаване на отклоненията, намаляване на отпадъците и изпълнение на специфичните изисквания на компанията. За металните части, произведени чрез штамповане и предназначени за автомобили, това означава:

• Постоянно качество: Производствените процеси се наблюдават и измерват, за да се максимизира продуктивността и да се осигурят последователни резултати при производството на милиони части
• Намалена вариация на продуктите: Прегледаните и подобрени производствени процеси гарантират, че металните компоненти постоянно отговарят на изискванията на високопроизводителните автомобили, независимо от приложението
• Предотвратяване на дефекти: Процесите за метална обработка, производство и свързани услуги са тествани и доказани, че отговарят на изискванията за безопасност на продуктите, намаляват неефективността и минимизират дефектите
• Надеждна верига на доставки: Тази сертификация задава стандарта за избор на доставчици и установяване на по-силни и по-надеждни партньорства
• Намалено отпадъчно съставляващо: Оптимизираните производствени процеси и подобрените системи за управление осигуряват инфраструктура за минимизиране на отпадъците и изпълнение на екологичните инициативи

Изискванията на производителите на оригинален оборудван (OEM) добавят още един слой сложност. Всеки автомобилостроител поддържа собствени стандарти за материални свойства, размерни допуски, повърхностна отделка и функционална производителност. Вашият автомобилен штамповъчен матричен инструмент трябва да произвежда части, които едновременно и последователно отговарят както на отрасловите изисквания IATF 16949, така и на специфичните критерии на OEM

Какви видове компоненти използват прогресивно штамповане за автомобилни компоненти? Списъкът обхваща почти всяка система на превозното средство:

• Панели на каросерията: Врати, капаци на двигателя, фендери и покривни секции, които изискват прецизно прилагане и повърхностна отделка клас А
• Структурни компоненти: Подови панели, напречни греди и усилващи елементи, осигуряващи защита при сблъскване и жесткост на шасито
• Скоби и монтажни елементи: Монтажни подложки за двигател, скоби за окачване и поддържащи елементи за аксесоари, изискващи строги допуски и устойчивост към умора
• Компоненти на шасито: Ръчни лостове за управление, рамкови релси и субрамкови сглобки, изискващи висока якост и размерна стабилност
• Вътрешни штамповани детайли: Рамки на седалки, подпори за табло на уредите и скоби за интериорни облицовки, които балансират намаляването на теглото с издръжливостта
• Части от горивната система: Резервоари, наливни гърла и скоби, изискващи непропускливост и корозионна устойчивост

От прототипиране до серийно производство

Автомобилните проекти не преминават направо от концепцията към производството на милион единици. Пътят от първоначалния дизайн до пълномащабното производство чрез штамповане включва множество етапи на валидация — всеки от които предлага възможности да се предотвратят дефектите, които засягат 80 % от лошо управляваните проекти.

Според Neway Precision инженерите използват напреднали CAD софтуерни решения за моделиране на части и симулиране на процеса на штамповане, което помага да се идентифицират потенциални проблеми още преди започване на производството. Този подход, базиран на симулация, е превърнал разработката на автомобилни штамповъчни матрици от експериментален метод в предсказуем инженерен процес.

Етапът на бързо прототипиране потвърждава осъществимостта на проекта. Съвременните производители могат да доставят първоначални прототипни части за дни — а не за седмици — чрез използване на меки форми или алтернативни процеси. Тази скорост позволява на дизайн-екипите да проверят формата, пригодността и функционалността, преди да се ангажират с инвестиции в производствени форми.

Етапът на разработка на формите преобразува валидираните проекти в готови за производство автомобилни штамповъчни матрици. Тук става ясна стойността на инженерните партньорства. Според експерти от отрасъла сътрудничеството и ясната комуникация между автомобилните производители и доставчиците на штамповани части са от съществено значение за преодоляване на препятствията и поддържане на проектите в рамките на графиките.

Често срещани предизвикателства по време на тази фаза включват:

• Управление на сложните геометрии на детайлите, изискващи формоване в няколко етапа
• Съчетаване на изискванията към якостта на материала с ограниченията на формоваемостта
• Постигане на изискванията за повърхностна обработка при запазване на целевите циклови времена
• Синхронизиране на сроковете за производство на инструментите с графика за стартиране на превозното средство

Фазата на производствена валидация потвърждава, че шаблоните за шампиране работят последователно при производствени скорости и обеми. Според проучвания в областта на производството, допуските и прецизността при автомобилното шампиране често достигат ±0,01 мм за критични размери — ниво на точност, което изисква строг контрол на процеса.

Тук напредналите CAE симулационни възможности осигуряват измерими предимства. Както обяснява Neway Precision, процесът за разработване на инструментите може да постигне ефективност от над 150 детайла в час при запазване на допуски ±0,01 мм — постигнато чрез напреднало проектиране на инструментите, оптимизиран подбор на материала и прецизен контрол на параметрите на шампирането.

Производство в пълен мащаб изисква устойчива производителност в продължение на стотици хиляди или милиони цикли. Автомобилната штамповъчна матрица трябва да запазва размерната си точност, качеството на повърхността и последователността на времето за цикъл през целия си експлоатационен живот. Тук профилактичните програми за поддръжка и системите за контрол на качеството доказват своята стойност.

За производители, които търсят ускоряване на сроковете за производство на автомобили, като постигнат резултати без дефекти, сътрудничеството с Доставчици, сертифицирани според IATF 16949 и подкрепени от напреднали възможности за CAE симулация, предлага доказан път. От бързо прототипиране за срок от само 5 дни до производство в големи обеми с процент на одобрение при първия опит от 93 %, инженерните партньорства, които комбинират дизайн, воден от симулации, с прецизна изработка, осигуряват стандартите за качество, изисквани от автомобилните OEM производители.

Непримиримите стандарти на автомобилната индустрия са подтикнали непрекъснатото подобряване на технологиите за изработка на матрици и штамповане. Уроците, научени в тази област — строг контрол на процесите, проектиране, потвърдено чрез симулации, профилактично поддържане и инженерно сътрудничество — намират приложение във всяка индустрия, където штампованите части трябва да функционират надеждно. Като приложат тези практики от автомобилната индустрия, всеки производител може да се присъедини към редиците на предприятията, където наистина 80 % от дефектите могат да бъдат предотвратени.

Често задавани въпроси относно матрици и штамповане

1. Каква е разликата между рязане с матрица и штамповане?

Режещото шаблонно изрязване и шампирането на метали са различни процеси с различни приложения. Режещото шаблонно изрязване обикновено се отнася до операции по рязане или пробиване, при които материала се разделя чрез остри инструменти, за да се получат плоски профили или форми. Шампирането на метали обхваща по-широк спектър от студени формообразуващи операции, включително рязане, огъване, дърпане и монетовидно оформяне, които превръщат плосък листов метал в триизмерни детайли. Докато режещото шаблонно изрязване се фокусира върху създаването на 2D профили, шампирането комбинира множество операции за производство на сложни формообразувани компоненти. При шампирането се използват прогресивни, трансферни или комбинирани шаблони, които работят заедно с преси, прилагайки огромно налягане за прецизно оформяне на метала.

2. Каква е разликата между леене в калъп и шампиране?

Леенето под налягане и штамповането на метали се различават фундаментално по процес и приложение. При леенето под налягане металът се нагрява над точката си на топене и разтопеният материал се инжектира в форми, за да се получат сложни триизмерни детайли — идеално за изискани геометрии, но изисква скъпи и дълготрайни форми. Штамповането на метали е процес на студено формоване, при който се използват заготовки или ролки от листов метал, които се оформят чрез налягане без нагряване. Штамповането е особено подходящо за високотомна производство на компоненти от листов метал, като осигурява по-бързи цикли на производство и по-ниски разходи на детайл при мащабно производство. Леенето под налягане е подходящо за сложни лити геометрии, докато штамповането произвежда формовани детайли от листов метал като скоби, панели и корпуси.

3. Какви са основните типове штампови матрици и кога трябва да се използва всеки от тях?

Три основни типа матрици отговарят на различни производствени нужди. Прогресивните матрици извършват последователни операции, докато металът напредва през станциите, и са идеални за високотомна продукция над 100 000 части годишно при дебелина на материала от 0,005 до 0,250 инча. Матриците с прехвърляне механично преместват отделните части между станциите и са подходящи за по-големи, по-сложни части и по-дебели материали до 0,500 инча — пригодени за годишни обеми от 10 000 до 500 000 части. Комбинираните матрици извършват множество операции едновременно при един ход и са най-подходящи за по-прости плоски части, които изискват висока прецизност при обеми от 5 000 до 100 000 бройки. Изборът зависи от сложността на детайла, обема на производството, дебелината (калибър) на материала и бюджетните ограничения.

4. Как се предотвратяват често срещаните дефекти при операциите по штемпеловане с матрици?

Предотвратяването на дефекти при штамповане изисква системен подход, обхващащ проектирането, материала и контрола на процеса. Елиминирайте образуването на заострени ръбове (буринги), като поддържате правилното разстояние между пуансона и матрицата – 5–10 % от дебелината на материала – и планирате регулярни интервали за заточване. Предотвратявайте пукнатините чрез достатъчно големи радиуси на огъване и валидиране чрез компютърно моделиране (CAE). Контролирайте образуването на гънки чрез оптимизирано налягане на държача на заготовката и използване на извивки (draw beads). Компенсирайте еластичното връщане (springback) чрез премерено огъване, базирано на специфични за материала фактори. Приложете инспекция на първия образец преди започване на серийното производство, провеждайте патрулни инспекции на всеки 30 минути по време на производствения процес и поддържайте штампите според графици, основани на обема на произвежданите части. Производителите, сертифицирани според IATF 16949, постигат 93 % първоначална степен на одобрение благодарение на тези практики.

5. Кога штамповането с матрици става по-икономически изгодно от лазерното рязане?

Штамповането с матрица става икономически оправдано при различни обемни прагове, в зависимост от сложността на детайлите. За прости детайли точката на безубитност се достига при около 3000–5000 броя; за детайли с умерена сложност – при 5000–10 000 броя; за сложни детайли, произвеждани чрез прогресивна матрица, са необходими 10 000–25 000 броя, за да се оправдае инвестициията в инструментариума. Под тези прагове лазерното рязане осигурява 40 % икономия от разходите чрез елиминиране на разходите за инструментариум в размер от над 15 000 USD и срок за изпълнение от 24 часа. В същото време штамповането произвежда 600–2400 детайла в час, докато скоростта на лазерното рязане е по-ниска, което води до значително намаляване на разходите по единица при високи обеми. Препоръчва се хибридно решение – лазерно рязане за прототипи, което по-късно се заменя с штамповане, когато обемите оправдаят инвестициите в инструментариум.
