Шаблон за штамповане: от суровата стомана до прецизните части

Какво представлява шаблонът за штамповане и защо е важен

Някога ли сте се чудили как производителите произвеждат хиляди идентични метални части с идеална прецизност? Отговорът се крие в специализиран шаблон, който превръща суровия листов метал във всичко — от корпуси на смартфони до каросерийни панели за автомобили. И така, какво представлява шаблонът в производството? Просто казано, шаблонът за штамповане е прецизно проектиран инструмент, монтиран в преса, който реже, огъва или оформя метални листове в определени форми с изключителна точност.

Шаблонът за штамповане е прецизен инструмент, който реже и оформя метали в функционални форми. Двете половини на шаблона се поставят в преса, която може да генерира достатъчно голямо усилие, за да изпълни необходимите функции на шаблона, включително рязане, огъване, пробиване, тиснене, оформяне, изтегляне, разтягане, монетовидно оформяне и екструдиране.

Производствената основа зад всяка метална част

Разбирането на това, което представлява штамповането, започва с осъзнаването на начина, по който тези штампови матрици функционират като основа на съвременното масово производство. Штампова матрица се състои от две основни половини — горна и долна част, — които работят заедно като изключително сложен штамп за метал . Когато пресата се затвори, тези половини прилагат огромна сила, за да преобразуват плоския листов материал в тримерни компоненти.

Какво е металното штамповане без подходящи инструменти? По същество невъзможно в големи мащаби. Отраслите като автомобилостроенето, авиацията и електрониката силно разчитат на тези инструменти, тъй като те осигуряват непревзета последователност. Веднъж създадена, штамповата матрица може да произвежда стотици хиляди идентични части, като гарантира, че всеки компонент отговаря точно на зададените спецификации.

От суров листов материал до прецизен компонент

Магията се случва, когато метала навлезе в матрицата. При всеки цикъл на пресата матрицата извършва четири основни функции: позициониране на материала, здраво стягане на материала, обработка на метала чрез различни операции и освобождаване на готовата детайл. Въпреки че рязането и формоването с матрици може да изглеждат прости, инженерното решение зад тези процеси изисква изключително внимание към детайлите.

Защо това има значение за вас? Независимо дали търсите компоненти за нов продукт или проучвате възможности за производство, разбирането на това какво представляват матриците в производството ви помага да вземате обосновани решения. Това ръководство ще ви представи всичко — от анатомията и типовете матрици до подбора на материали и диагностика на проблеми — и ще ви даде знанията, необходими за уверено управление на следващия ви проект по штамповане.

Основни компоненти на штамповата матрица — обяснение

Представете си штамповият матричен инструмент като финно настроен оркестър — всеки компонент изпълнява определена роля, но всички трябва да работят заедно в съвършена хармония, за да се произвеждат безупречни метални детайли. Разбирането на начина, по който тези елементи взаимодействат, ви помага да осъзнаете защо точността на инструментите има такова значение и как всеки отделен компонент допринася за размерната точност. Нека разгледаме анатомията на метална пробивна и матрична система компонент по компонент.

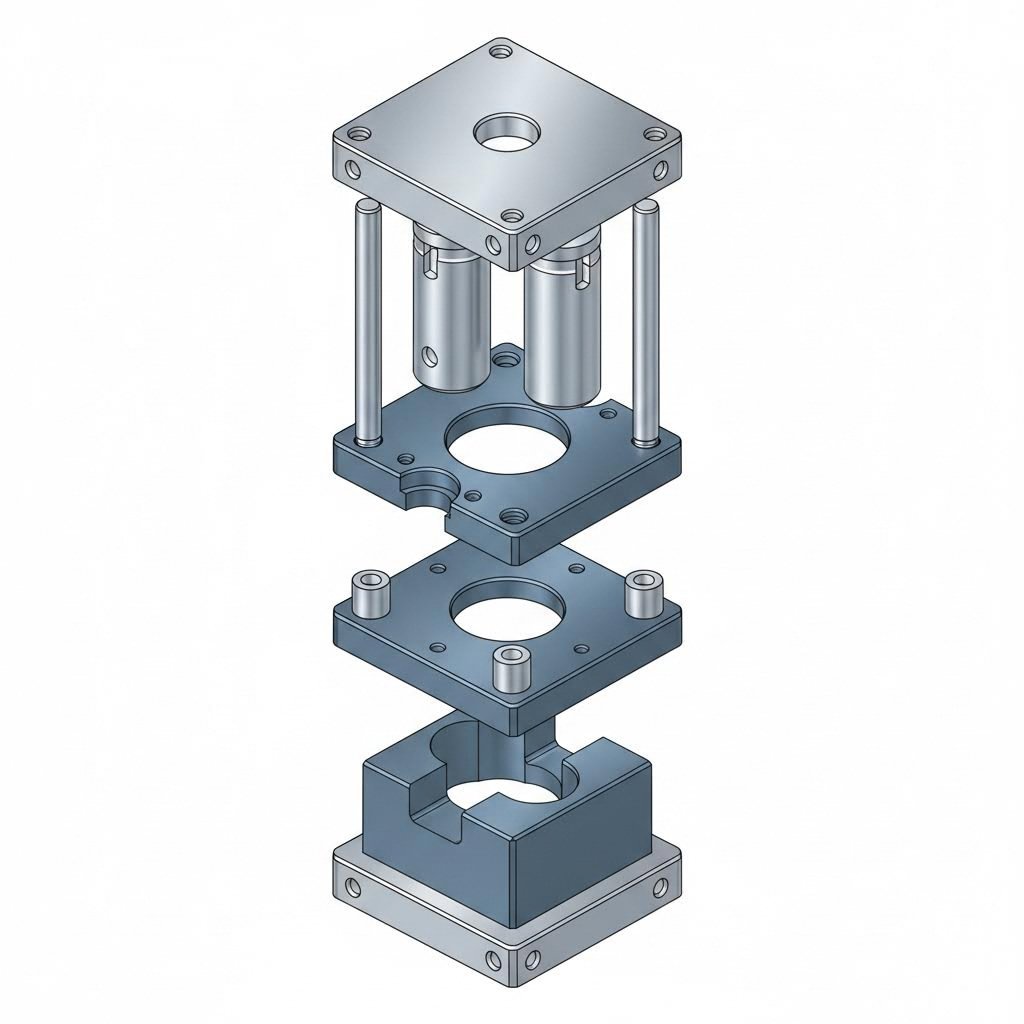

Пълната матрична сглобка съдържа няколко критични елемента, всеки от които е проектиран за конкретни функции в рамките на штамповия цикъл:

• Пуансон: Мъжкият компонент, който навлиза в матричната кухина и прилага директна сила, за да изреже или оформи материала в желаната форма
• Матричен блок: Женският компонент, който съдържа кухината или отвора, в който навлиза пробивният инструмент и който определя окончателната геометрия на детайла
• Избутваща плоча: Удържа заготовката плоска по време на операциите и отстранява материала от пробивния инструмент след оформяне или рязане
• Ръководни щифтове и втулки: Компоненти за прецизно подравняване, които гарантират идеално съвпадане на горната и долната половина на матрицата при всеки цикъл
• Подпорни плочи: Опорни конструкции, които предотвратяват деформирането на матрицата и пуансона под въздействието на екстремно налягане
• Матричен комплект (горна и долна плоча): Рамката, която удръжа всички компоненти в правилно съвпадение по време на цялата операция

Вътре в сборката от матрица и пуансон

Взаимодействието между пуансона и матрицата представлява сърцевината на всяка операция по штамповане. Представете си пуансона като точно оформен чук а матрицата – като нейния съответстващ наковалня. Когато пресата се затваря, пуансонът се спуска в кухината на матрицата и заедно те преобразуват равния листов метал в желания компонент.

Матрицата съдържа внимателно изработени кухини, които точно повтарят формата, която ви е необходима. Според производствените спецификации този компонент трябва да издържа многократни удари при високо налягане, като запазва своите размерни характеристики. Тук влизат в действие пресовата плоча и подпорните плочи – те разпределят силите равномерно и предотвратяват огъването на матрицата с течение на времето.

Какво прави тази връзка специална? Зазорът между пробивния и матричния елемент — обикновено измерван в хилядни от инча — определя качеството на ръба, образуването на заусеци и общата прецизност на детайлите. Ако е твърде малък, ще наблюдавате излишно износване. Ако е твърде голям, детайлите ще развият неприемливи заусеци. Тази критична допусната стойност е причината спецификациите за изработване на пробивните елементи да изискват толкова внимателно инженерно проектиране по време на фазата на дизайн.

Изваждачът има двойна функция в тази сглобка. Първо, той задържа материала ви плосък върху матричния блок по време на операциите, предотвратявайки преместването му, което би могло да доведе до размерни грешки. Второ, след като пресформата завърши хода си, изваждачът отделя заготовката от пробивния елемент, осигурявайки чисто разделяне и подготвяйки системата за следващия цикъл.

Ръководни системи, които гарантират прецизност

Някога ли сте се чудили как формовъчните матрици запазват точността си след милиони цикли? Отговорът е в насочващата система. Насочващите пинове и бушоните образуват прециозен механизъм за подравняване, който поддържа горната и долната половина на матрицата идеално синхронизирани през всеки ход.

Ето как работи това: насочващите пинове — обикновено цилиндри от закалена стомана — се монтират на едната половина на комплекта матрици. Съответстващите им бушони на противоположната половина приемат тези пинове при затваряне на пресата. Тази конструкция елиминира латералното движение и гарантира, че пробивният елемент навлиза в кухината на матрицата винаги в точно същото положение.

Самият комплект матрици — състоящ се от горна и долна основа, свързани чрез тази насочваща система — осигурява структурната основа за всички останали компоненти. Представете си го като шасито, което поддържа всичко в правилно положение. Без жестък и добре подравнен комплект матрици дори най-прецизно изработеният пробивен елемент и матрица ще дават несъгласувани резултати.

Допълнителни компоненти допълват функционалността на системата:

• Пилоти: Малки пинове, които определят и подравняват материала в матрицата, осигурявайки последователно позициониране за всяка операция
• Пружини: Осигуряват връщащо движение на подвижните компоненти и контролирано налягане по време на формовъчните операции
• Изтласквачи и ежектори: Премахват готовите детайли от кухината на матрицата, предотвратявайки залепването им и осигурявайки непрекъснато производство

Когато всички тези компоненти работят синхронно — от рамката на пресформата до най-малкия пилотен пин — постигате повторяемостта, която прави масовото шампиране икономически оправдано. Разбирането на тази взаимовръзка ви помага да разпознавате качествени матрици и да комуникирате ефективно с производителите на матрици относно вашите производствени изисквания.

Типове шампиращи матрици и тяхното приложение

Сега, когато разбирате как работят заедно компонентите на шаблона, вероятно се чудите: кой тип шаблон за штамповане е подходящ за вашия проект? Изборът между различните типове шаблони за штамповане не зависи само от техническите спецификации — той е свързан със съгласуването на вашите производствени цели с подходящата стратегия за използване на инструменти. Нека разгледаме четирите основни категории шаблони за метално штамповане и да установим в кои случаи всеки от тях осигурява оптимални резултати.

Мислете за избор на шаблони за штамповане е като избора на подходящо превозно средство за пътешествие по пътища. Компактен автомобил е отлично решение за градско движение, но за превозване на тежки товари ще ви трябва камион. По същия начин всеки тип шаблон се отличава в конкретни ситуации, като се имат предвид сложността на детайлите, обемът на производството и разходите.

Прогресивни матрици за висока производителност

Представете си производствена линия, където всяка станция извършва една конкретна операция — това по същество е начинът, по който работят прогресивните матрици. Тези матрици за штамповане на листов метал се състоят от множество станции, подредени последователно, като всяка станция извършва отделна операция, докато лентата от метал напредва през пресата. Материалът се подава непрекъснато от руло и се движи от станция към станция, докато в края не се получи готовата детайл.

Какво прави прогресивните матрици толкова популярни при операциите по штамповане с матрици? Според Durex Inc. прогресивните матрици осигуряват висока ефективност и са способни да произвеждат големи обеми детайли бързо, като гарантират еднаквост на всички произведени компоненти. Те често се използват в автомобилната промишленост за скоби и клипсове, както и в електрониката за сложни детайли, изискващи постоянна прецизност.

Ето защо производителите ги предпочитат:

• Скорост: Детайлите се произвеждат при всеки ход на пресата, което максимизира изхода
• Последователност: Всеки компонент отговаря на еднакви технически изисквания
• Пригоден за автоматизация: Минималното ръчно обслужване намалява разходите за труд
• Ефективност на материала: Подаването на лента минимизира отпадъците при правилно проектиране

Обаче прогресивните матрици не са подходящи за всяка ситуация. Първоначалните инвестиции в инструментариум са по-високи в сравнение с по-простите опции и те работят най-добре с по-малки или средни по големина детайли, които могат да бъдат формирани от непрекъсната лента. Сложните триизмерни форми може да изискват алтернативни подходи.

Когато трансферните матрици надминават прогресивните системи

Какво става, когато вашите детайли са твърде големи или сложни за прогресивно инструментариум? Това е областта, в която трансферните матрици се отличават. За разлика от прогресивните системи, при които материала остава свързан през целия процес, трансферните матрици преместват отделни заготовки между отделни станции чрез механични или автоматизирани трансферни механизми.

Представете си умел майстор, който предава заготовка от една специализирана работна станция на друга — всяка станция прибавя своя принос, докато крайният продукт поеме окончателната си форма. Както отбелязва Worthy Hardware, штамповането с прехвърлящи матрици осигурява по-голяма гъвкавост при обработката и ориентацията на детайлите, което го прави подходящо за сложни конструкции и форми, които прогресивните матрици просто не могат да осъществят.

Прехвърлящите матрици се отличават, когато имате нужда от:

• Големи детайли, които надхвърлят ограниченията по размер на прогресивните матрици
• Сложни триизмерни геометрии, изискващи множество ориентации
• Дълбоко изтегляне или значителни формовъчни операции
• Гъвкавост за включване на различни операции като пробиване, огъване, изтегляне и рязане в един производствен цикъл

Компромисът? По-високи експлоатационни разходи и по-дълги времена за настройка в сравнение с прогресивните матрици. Също така ще са необходими квалифицирани оператори за поддръжка и настройка на матриците. Но за сложни сглобки в аерокосмическата промишленост, тежката техника или големи автомобилни компоненти прехвърлящите матрици често се оказват незаменими.

Комбинирани матрици: множество операции при един ход

Понякога простотата печели. Комбинираните матрици извършват едновременно множество рязане операции при един ход на пресата — представете си рязаща матрица, която изрязва външния контур на детайла ви, докато едновременно пробива вътрешни отвори. Този подход елиминира необходимостта от преместване на материала между станции.

Според индустриални източници комбинираните матрици интегрират задачи като рязане, огъване и тиснене в една и съща матрица, което значително намалява времето за производство и повишава продуктивността. Те са особено ефективни, когато имате нужда от:

• Равни детайли с тесни допуски между отделните елементи
• Средни обеми на производството, при които разходите за оснастка имат значение
• Компоненти, изискващи прецизно подравняване между множество рязани елементи

Тъй като всички операции протичат едновременно, комбинираните матрици елиминират възможните проблеми с несъвпадение, които могат да възникнат при преместването на детайлите между станции. Обаче те са ограничени до относително прости геометрии — предимно плоски детайли без сложни изисквания за формоване.

Комбинационни матрици: Най-доброто от двете светове

Когато имате нужда както от рязане, така и от формоване, но искате да минимизирате сложността на инструментите, комбинационните матрици предлагат привлекателно решение. Тези универсални инструменти функционират като хибридна матрица за рязане на метал, извършвайки както рязане, така и операции без рязане (например огъване или изтегляне) с един удар.

Комбинационните матрици запълват празнината между чисто режещите инструменти и сложните системи за формоване. Те са идеални за детайли, които изискват рязан профил плюс прости формовани елементи — спестяват ви необходимостта от инвестиции в множество отделни матрици, като същевременно поддържат добра производствена ефективност.

Сравнение на типовете матрици: Коя от тях отговаря на проекта ви?

Изборът на подходящия тип штамповъчна матрица изисква оценка на множество фактори спрямо вашите специфични изисквания. Следващото сравнение представя ключовите критерии за вземане на решение:

Фaktор	Прогресивни матрици	Трансферни матрици	Комбинирани штампи	Комбинирани матрици
Сложност на операцията	Няколко последователни операции	Няколко операции с прехвърляне на детайла	Няколко едновременни режещи операции	Режеща и формоваща операция в един ход
Производствен обем	Голям обем (100 000+ детайла)	Среден до висок обем	Нисък до среден обем	Нисък до среден обем
Диапазон на размер на част	Малки до средни по големина детайли	Средни до големи по големина детайли	Малки до средни по големина плоски детайли	Малки до средни по големина детайли
Време за монтаж	Умерено (изисква се навиване на спиралата)	По-дълго (калибриране на трансферната система)	Бързо (работа на една станция)	От бързо до умерено
Типични приложения	Автомобилни скоби, електронни компоненти, фастони	Аерокосмически сглобки, големи автомобилни панели, части за домакински уреди	Шайби, уплътнения, прецизни плоски компоненти	Детайли, изискващи изрязани профили с прости огъвания
Начални разходи за оснастка	По-висока	Най-висок	По-ниско	Умерена
Цена на брой при обем	Най-нисък	Умерена	Умерена	Умерена

Звучи сложно? Ето бърза рамка за вземане на решение: Започнете с вашите годишни обеми. Ако произвеждате стотици хиляди по-малки детайли, прогресивните матрици обикновено осигуряват най-добрата икономическа ефективност. За по-големи, сложни детайли или по-ниски обеми трансферните или комбинираните матрици могат да се окажат по-икономични, въпреки по-високата цена на отделен екземпляр.

Видът и дебелината на материала също влияят върху избора ви. По-дебелите материали или по-твърдите сплави може да изискват контролираните възможности за формоване на трансферните системи, докато по-тънките листови материали работят отлично при високоскоростни прогресивни операции.

Разбирането на тези различия ви поставя в изгодна позиция за водене на продуктивни разговори с производителите на матрици относно вашите специфични нужди. Но типа матрица е само част от уравнението — материалите, използвани за изготвяне на вашата инструментална оснастка, значително влияят върху нейната производителност, срок на служба и, в крайна сметка, върху производствените ви разходи.

Материали за матрици и критерии за избор

Избрали сте типа матрица — но от какъв материал трябва да е изработена? Материалът, от който са направени вашите стоманени штамповъчни матрици, директно определя колко дълго ще просъществува инструменталната ви оснастка, колко прецизни ще останат вашите детайли и, в крайна сметка, колко ще струва производството на всеки компонент. Помислете за това по следния начин: изборът на материали за матриците е като избора на подходящите съставки за един рецепт. Дори при съвършена техника некачествените съставки водят до разочароващи резултати.

И така, за какво всъщност става дума при избора на материали за инструменти и матрици? Става дума за балансиране на четири критични фактора: твърдост за устойчивост срещу износване, ударна вязкост за предотвратяване на пукнатини, термостабилност за високоскоростни операции и икономическа ефективност спрямо вашите обеми на производство. Нека разгледаме как различните материали отговарят на тези изисквания.

Класове инструментална стомана и техните експлоатационни характеристики

Инструменталната стомана е основата за повечето метални матрици. Според всеобхватното ръководство на Ryerson инструменталната стомана съдържа от 0,5 % до 1,5 % въглерод, както и елементи, образуващи карбиди — като волфрам, хром, ванадий и молибден. Тези сплави осигуряват необходимата твърдост, устойчивост срещу абразивно износване и размерна стабилност, които са задължителни при производството на матрици.

Ето най-често срещаните класове, с които ще се сблъскате при изработката на инструменти и матрици:

• D2 Инструментална стомана: Стомана с високо съдържание на въглерод и хром, която предлага изключителна устойчивост на износване. След термична обработка твърдостта ѝ достига 62–64 HRC; D2 се отличава в инструментални приложения за дълготрайна експлоатация, като например шаблони за пробиване и изсичане, изискващи строги допуски. Твърдите карбидни частици осигуряват забележителна устойчивост на абразивно износване при производство в големи обеми.
• Инструментална стомана A2: Въздушно закаляваща се стомана, известна с оптималния баланс между ударна вязкост и устойчивост на износване. Съдържащата 5 % хром стомана A2 постига твърдост 63–65 HRC и осигурява отлично размерно постоянство — което я прави идеална за пробойни пуншове, формовъчни матрици и приложения в инжекционно леене, където има значение прецизността.
• Инструментална стомана S7: Шампионът по устойчивост на ударни натоварвания. Когато инструменталното ви оборудване подлежи на значителни механични удари, изключителната вязкост на S7 предотвратява пукане и чупене. При твърдост 60–62 HRC тази въздушно закаляваща се стомана работи отлично при чукове, пуншове и клепачи за заклепки, където устойчивостта на ударни натоварвания е по-важна от максималната твърдост.
• Металорежеща стомана M2: Бързорежава стомана, която запазва остротата си при високи температури. При твърдост около 62–64 HRC марката M2 осигурява отлична ударна вязкост и износоустойчивост за режещи инструменти като свределни и метрични резци, както и за штампови матрици, работещи с по-високи скорости, при които се наблюдава значително нагряване.

Забелязвате ли как всеки клас предлага специфични предимства? D2 поставя износоустойчивостта на първо място за дълги серийни производствени цикли, докато S7 жертва част от твърдостта си в полза на по-добра устойчивост към ударни натоварвания. Разбирането на тези компромиси ви помага да подбирате подходящи стоманени штампови инструменти според конкретните изисквания на вашето приложение.

Карбидни вмъкнати пластини за удължен живот на матриците

Когато стоманените инструменти не са достатъчно вязки — или когато штампвате абразивни материали в екстремно големи обеми — карбидните вмъкнати пластини стават вашият таен арсенал. Тези композити от волфрам и въглерод осигуряват забележителна твърдост и износоустойчивост, които значително надхвърлят възможностите на конвенционалните стоманени инструменти .

Защо да разглеждате карбида за вашите метални матрици?

• Изключителна издръжливост: Карбида запазва режещия си ръб значително по-дълго от инструменталната стомана, което намалява честотата на подмяна и минимизира простоите в производството
• Топлостна устойчивост: Карбида издържа високи температури, без да губи твърдостта си — критично важно за операции по бързо штамповане
• Възможности за обработка на абразивни материали: При штамповане на неръждаема стомана, закалени сплави или други износващи се материали карбидните вставки имат значително по-дълъг срок на служба в сравнение с алтернативите от стомана
• Прецизно поддържане: Размерната стабилност на материала осигурява последователно качество на детайлите през цялото протичане на продължителни производствени серии

Карбидните вставки се използват често при изработката на инструменти и матрици за форми и штампи, които трябва да издържат значителен износ и повреди. Компромисът? По-висока първоначална цена в сравнение с инструменталната стомана. Високото обаче производствено количество, при което издръжливостта определя общата икономическа ефективност, често прави карбида по-изгоден избор по отношение на общата стойност на собствеността.

Избор на материали въз основа на вашите производствени изисквания

Изборът между тези опции изисква оценка на конкретната ви ситуация. Както се отбелязва от CMD PPL , правилният подбор на материала значително влияе върху производителността на матрицата, ефективността на производството и качеството на готовите детайли. Имайте предвид следните фактори:

• Обем на производството: Големите серийни партиди оправдават използването на карбид или премиум инструментални стомани като D2, докато по-малките партиди могат да се обработват адекватно с по-икономични алтернативи
• Твърдост на обработваната заготовка: Штамповането на закалени или абразивни материали изисква по-твърди материали за матрици — карбидът или високовъглеродните стомани устойчиви са на износване от агресивни заготовки
• Изисквания за допуски: По-строгите допуски изискват материали с превъзходна размерна стабилност, като A2 или D2, които запазват точността си през милиони цикли
• Бюджетни ограничения: Балансирайте първоначалните инвестиции в инструментария срещу дългосрочните разходи, включително замяната на матрици, простоите в производството и процентите на бракувани детайли
• Работна температура: Високоскоростните операции генерират значително количество топлина — изберете материали като M2 или карбид, които запазват твърдостта си при високи температури

Запомнете: матриците, изработени от здрави материали с превъзходна устойчивост на износване, изискват по-малко поддръжка и подмяна с течение на времето. Това намалява свързаните разходи и простоите, като в същото време осигурява стабилно производствено разписание. Изборът на подходящия материал не е само въпрос на първоначална цена — той е въпрос на общата производствена икономика.

Сега, когато типовете и материалите за матрици са ясни, как всъщност избирате правилната комбинация за конкретния си проект? Процесът на вземане на решение включва оценка на множество фактори спрямо вашите индивидуални изисквания.

Как да изберете правилната матрица за вашето приложение

Разгледахте типовете матрици, материалите и компонентите — но как всъщност вземате правилното решение за вашия конкретен проект? Изборът на матрица за пресови операции не се свежда до избиране на най-напредналата или най-скъпата опция. Става дума за съгласуване на вашите производствени изисквания с инструментариума, който осигурява оптимални резултати при най-ниския общ разход. Нека преминем през практически рамки за вземане на решения, които преобразуват сложните променливи в ясни избори.

Представете си този процес като сглобяване на пъзел. Всеки фактор — геометрията на детайла, обемът, материала, допуските и бюджетът — представлява една част, която се съчетава с останалите, за да разкрие вашето идеално решение. Когато разберете как тези части взаимодействат помежду си, процесът на штамповане на метал става значително по-малко загадъчен.

1. Определете геометрията и сложността на вашия детайл: Започнете с анализ на това, което произвеждате. Това е ли прост плосък шайба или сложен триизмерен крепеж? Изисква ли той множество огъвания, изтегляния или формовъчни операции? По-сложни геометрии обикновено изискват прогресивни или трансферни матрици, докато по-простите форми често се произвеждат отлично с компаундни инструменти.
2. Изчислете годишния ви обем на производство: Колко броя детайли са ви необходими годишно? Обемът оказва решаващо влияние върху избора на вашата штампова преса, тъй като по-високите количества оправдават по-големи инвестиции в инструментариум, които намаляват разходите за единица с течение на времето.
3. Определете типа и дебелината на вашия материал: От какъв метал правите штамповка? Алуминият се държи по-различно от неръждаемата стомана, а дебелината на материала влияе върху силите при формоването, износването на матрицата и изискванията към инструментите.
4. Определяне на изискванията за допуски: Колко точни трябва да бъдат крайните ви детайли? По-строгите допуски изискват по-съвършени инструменти и материали — което повишава както първоначалните разходи, така и разходите за поддръжка в дългосрочен план.
5. Определяне на реалистични бюджетни параметри: Балансирайте първоначалните инвестиции в инструменти с икономиката на дългосрочното производство. Понякога по-високите първоначални разходи водят до значителна икономия през целия експлоатационен живот на матрицата.

Съответствие между типа матрица и обема на производството

Обемът на производството е вероятно най-влиятелният фактор при избора на матрица. Ето защо: икономиката на штамповъчното производство се променя радикално в зависимост от броя на произвежданите детайли.

За производство с нисък обем — например под 10 000 части годишно — изчисленията често насочват към по-прости форми за штамповане. Комбинирани матрици или дори ръчни операции могат да се окажат по-икономични, тъй като не се произвеждат достатъчно части, за да се амортизира скъпата прогресивна матрица. Според ръководството на Zintilon за избор на матрици, оценката на годишния обем на производството е от решаващо значение за обосноваване на инвестициите в различни типове матрици.

Производството със среден обем (от 10 000 до 100 000 части) разкрива повече възможности. Комбинирани матрици или по-прости прогресивни системи започват да стават икономически оправдани, тъй като разходите за матрицата на единица се разпределят върху по-голям брой изделия. Ще трябва да анализирате точката на безубитност, при която по-високите първоначални инвестиции водят до по-ниски общо разходи.

Операциите с висок обем — стотици хиляди или милиони части — почти винаги сочат към прогресивни матрици за приложения на штамповане на листов метал. Първоначалната инвестиция в инструментариум, въпреки че е значителна, става незначителна, когато се разпредели върху масивни серийни производствени партиди. Освен това прогресивните системи максимизират използването на пресата и минимизират разходите за труд на част.

Имайте предвид и потенциалните промени в обема. Ако очаквате растеж, инвестициите в по-мощен инструментариум още сега могат да предотвратят скъпо струващи повторни проектиране и производство на инструментариум по-късно. Обратно, несигурният спрос може да подсказва да започнете с по-прости матрици, докато пазарът не докаже своята устойчивост.

Точностни изисквания, които определят избора на матрица

Колко строги са вашите размерни изисквания? Спецификациите за допуски фундаментално формират вашите решения за штамповане на метали — от типа матрица до избора на материал и графиците за поддръжка.

Според Ръководството на Interstate Specialty Products за допуски допуските при рязане с матрици варираат значително в зависимост от типа на инструментите. Съответстващите метални (мъжки/женски) матрици постигат най-тесните допуски – от 0,001" до 0,005", докато матриците със стоманени ножове обикновено осигуряват допуски от 0,010" до 0,015". Цялостно фрезовани матрици заемат средно положение – от 0,005" до 0,010".

Ето как изискванията за допуски взаимодействат с други фактори:

• Тесни допуски + висок обем: Инвестирайте в прецизни прогресивни инструменти с изработени от твърда стомана компоненти и надеждни водещи системи. Последователността се отплаща многократно при милиони цикли.
• Тесни допуски + нисък обем: Съответстващите метални композитни матрици могат да осигурят необходимата прецизност, без да е необходимо инвестиране в прогресивни матрици.
• Умерени допуски + висок обем: Стандартните прогресивни матрици работят отлично – няма нужда от премиални прецизни инструменти.
• Широки допуски + всеки обем: Фокусирайте се върху скоростта и разходите, а не върху премиалните инструменти. Често са достатъчни прости матрици.

Имайте предвид, че възможностите за толеранти зависят от повече фактори освен само типа матрица. Свойствата на материала, състоянието на пресата и практиките за поддръжка всички оказват влияние върху размерната стабилност. По-твърдите материали могат да проявяват еластично възстановяване (spring-back), което изисква компенсация при проектирането на матрицата, докато по-меките метали могат да се деформират по време на обработката.

Разбиране на взаимовръзката между пресата и матрицата

Възможностите на вашата матрична преса директно ограничават опциите за инструменти. Преди окончателното избиране на матрица оценете следните характеристики на пресата:

• Грузоподемност: Генерира ли вашата преса достатъчна сила за планираните операции? Дебелината и твърдостта на материала, както и сложността на детайла, всички влияят върху необходимата тонажна мощност.
• Размер на леглото: Ще побере ли вашата матрица работното пространство на пресата? Имайте предвид не само размерите на матрицата, но и механизми за подаване на материал и изисквания за изхвърляне на детайлите.
• Дължина на хода: Достатъчно ли е хода на плунжера за вашите формовъчни операции? Дълбокото изтегляне изисква по-дълги ходове в сравнение с простото пробиване.
• Възможности за скорост: Поддържа ли пресата изискванията ви за производствена скорост? Прогресивните матрици изискват преси, способни на по-висока честота на ходове.

Процесът на метално штамповане работи най-добре, когато матрицата и пресата са правилно съчетани. Преса с недостатъчна мощност предизвиква прекомерно напрежение върху компонентите и намалява срока на експлоатация на матрицата, докато прекалено мощна преса води до загуба на енергия и капитали. Сътрудничете с производителя на вашата матрица, за да гарантирате съвместимостта още преди да направите инвестиция в инструментария.

Балансиране на бюджета спрямо производствената икономика

Решенията за штамповане на метални части в крайна сметка се свеждат до икономически съображения. Първоначалната стойност на матрицата представлява само една част от финансовата картина — имайте предвид цялостната картина:

• Инвестиция в инструменти: Каква е първоначалната цена за проектиране и изработка на матрицата?
• Производствена цена на бройка: Как изборът на инструментарий влияе върху трудовите разходи, отпадъците от материала и времето за един цикъл?
• Разходи за поддръжка: Какви текущи разходи ще имате за поддръжка и ремонт на матрицата?
• Честота на подмяна: Колко често ще ви е необходим нов инструментарий, като се има предвид обемът на производството и изборът на материал за матрицата?
• Разходи за качество: Какви са процентите на отхвърляне и разходите за преобработка, свързани с различните варианти на инструменти?

Както отбелязва Zintilon, изборът на матрица значително влияе върху операционните разходи чрез намаляване на отпадъците от материала, минимизиране на простоите и удължаване на експлоатационния живот на инструмента. Правилната матрица намалява нуждата от поддръжка и честотата на замяна — спестявания, които се натрупват през целия жизнен цикъл на производството.

Не позволявайте първоначалното шокиращо впечатление от цената да ви насочи към недостатъчно качествени инструменти. Прогресивна матрица за 50 000 USD, произвеждаща детайли по 0,03 USD всеки, може да осигури далеч по-изгодна икономика в сравнение с компаунд матрица за 15 000 USD, произвеждаща същите детайли по 0,08 USD всеки — в зависимост от вашите обеми. Изчислете цифрите за вашата конкретна ситуация.

След като сте установили рамката за вземане на решения, сте готови да проучите как съвременните технологии трансформират проектирането и разработката на матрици — намалявайки рисковете и ускорявайки времето до започване на производството.

Съвременни технологии за проектиране на матрици и интеграция с компютърно-подпомогнато инженерство (CAE)

Представете си, че откривате критичен недостатък в матрицата си за штамповане — не по време на скъпи физически изпитания, а на компютърен екран седмици преди да бъде изрязано каквото и да е стоманено парче. Това е силата, която съвременните технологии за проектиране на матрици за штамповане принасят в производството. Днес разработката на матрици за штамповане е напреднала далеч зад традиционните чертожни дъски и използва сложни цифрови инструменти, които предвиждат проблеми, оптимизират производителността и значително съкращават сроковете за разработка.

Как всъщност функционира проектирането на матрици за метално штамповане в съвременните производствени обекти? Отговорът включва мощна комбинация от CAD/CAM софтуер, симулационни инструменти и компютърна инженерна анализи, които превръщат концепциите в готови за производство инструменти с изключителна прецизност. Нека разгледаме как тези технологии революционизират процеса на изработка на матрици — от първоначалната концепция до крайното производство.

Приложения на CAD/CAM софтуер в проектирането на матрици

Всеки прецизен матричен инструмент в производствения процес започва като цифров модел. Софтуерът за компютърно подпомогнато проектиране (CAD) позволява на инженерите да създават подробни триизмерни представяния на всеки компонент на матрицата — от профилите на пробивните елементи до разположението на водещите пинове. Но съвременните системи надхвърлят значително възможностите за просто създаване на геометрия.

Според Документация за проектиране на матрични инструменти VISI , днес интегрираните CAD/CAE/CAM платформи автоматизират всеки етап от разработката на матрици за листов метал — от създаване на заготовката и разгъването ѝ до сглобяване на инструмента, изчисляване на силите и производството. Тези системи предлагат функционалности, които значително ускоряват процеса на проектиране:

• Променливо изчисление на неутралното влакно: Точно определя неутралната ос, за да се подобри прогнозирането на заготовката и точността на разгъването
• Анализ на детайла и изследване на огъването: Изчерпателно оценява технологичността и предоставя информация за потенциални проблеми при формоването или разтягането
• Автоматично създаване на заготовка: Лесно разгъва както повърхностни, така и обемни модели, за да се генерират оптимални разгънати заготовки
• Поетапно разгъване: Симулира и планира всеки етап от формоването, като включва функциите точно на съответния технологичен етап
• 3D проектиране на лента: Бързо създава компоновки на лентата, завърта и подравнява заготовките и динамично управлява етапите

Интеграцията между проектирането и производството се оказва особено ценна. Съвременните платформи автоматично генерират цикли за свредене, фрезовъчни маршрути и 3D инструментални пътища за всяка плоча и компонент — това елиминира ръчни програмни грешки и гарантира, че физическата обработка на матрицата напълно съответства на проектната цел.

CAE симулация в съвременното разработване на матрици

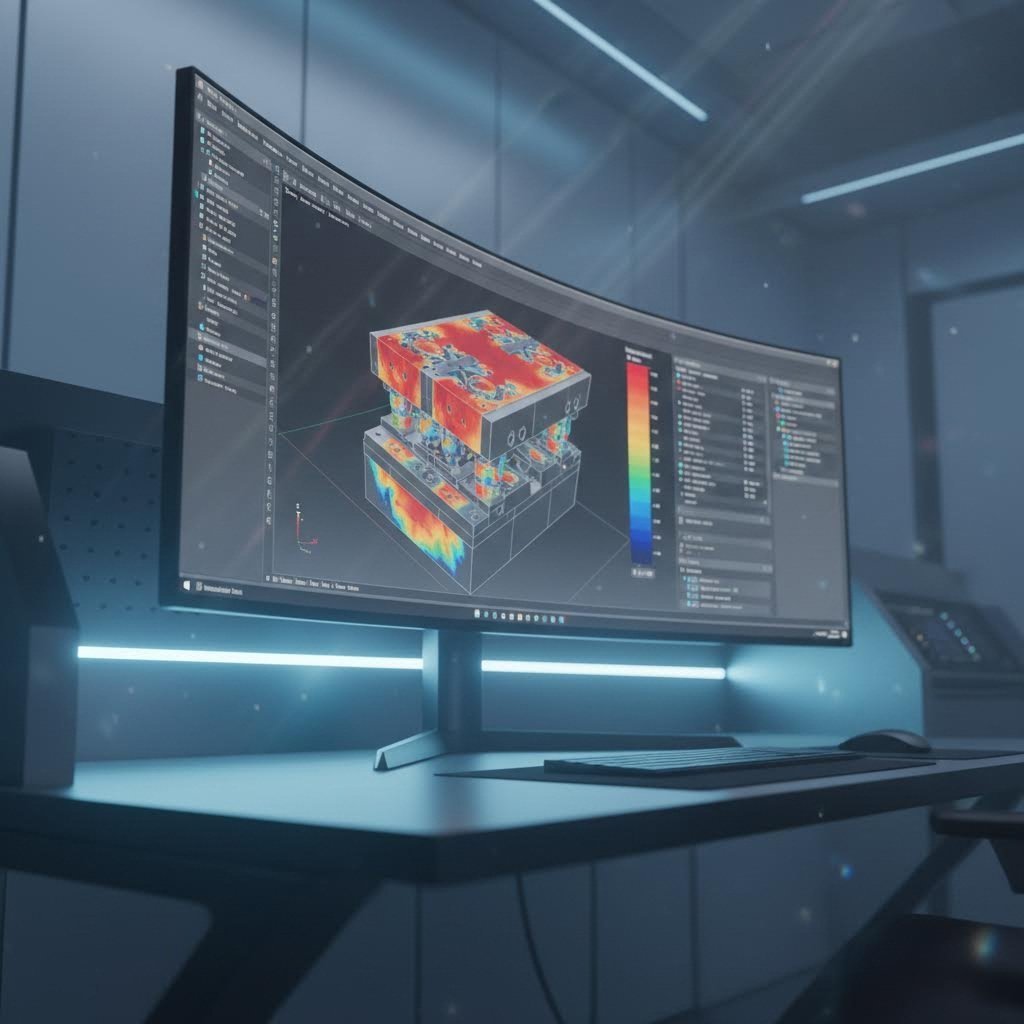

Тук нещата стават наистина мощни. Компютърно-подпомогнатото инженерство (CAE) позволява на инженерите да извършват виртуални изпитания на работата на матрицата, преди да се пристъпи към скъпото производство на инструментариума. Представете си това като кристална топка, която разкрива как ще се държи вашата матрица при реални производствени условия.

Според ръководството на ETA за симулация на формоване на листови метали тези симулации позволяват на инженерите да прогнозират и оптимизират поведението на металните листове по време на операциите по формоване. Тази технология насочва решенията при проектирането, намалява итерациите, основани на проба и грешка, и подобрява качеството на продуктите в автомобилните панели, аерокосмическите компоненти и битовите уреди.

Какво прави CAE-симулацията толкова ценна за разработването на штампови матрици за автомобилна промишленост? Възможността да се идентифицират критични дефекти още преди те да възникнат:

• Прогнозата за Спрингбък: Материалите се връщат еластично след премахване на силите за формоване, което води до отклонения от целевите форми. Напредналата симулация отчита материалната анизотропия, ефекта на Баушингер и остатъчните напрежения, за да прогнозира това поведение с висока точност.
• Засичане на набръчквания: Симулацията показва къде компресията на материала може да предизвика повърхностни дефекти, което позволява на инженерите да коригират силите на държача на заготовката или геометрията на матрицата.
• Анализ на намаляване на дебелината: Идентифицира области, в които материала се разтяга прекомерно, което води до риск от разкъсвания или структурна слабост в готовите детайли
• Оптимизация на течението на материала: Визуализира как метала се движи през матрицата, което позволява корекции на изтеглящите гребени, държачите на заготовката и радиусите на матрицата

Според Анализа на Keysight , дефектите в дизайна на детайлите и процеса често се проявяват едва по време на първите изпитания в етапа на пробно производство — когато поправките са както времеемки, така и скъпи. Виртуалното моделиране елиминира този скъп етап на откриване на проблеми, като ги разкрива още по време на цифровия етап на проектиране.

Цифрово прототипиране, което предотвратява скъпи грешки

Традиционното развитие на матрици следваше досаден цикъл: проектиране, изграждане, тестване, откриване на проблеми, модифициране и повторение. Всеки цикъл отнемаше седмици и значителни разходи. Цифровото прототипиране прекъсва този цикъл, като компресира множество физически итерации във виртуални усъвършенствания.

Процесът на штамповане извлича огромни предимства от итеративните симулации. Инженерите извършват множество цикли, при които коригират инструментите и параметрите на процеса, постепенно постигайки по-добра усогласеност с желаната геометрия на детайла. Стратегиите за компенсация — като например прекомерното огъване или модифицирането на геометрията на инструмента — могат да бъдат тествани виртуално преди тяхното внедряване.

Разгледайте критичните параметри на процеса, които симулацията помага да се оптимизират:

• Сила на държача на заготовката: Контролира налягането върху листовия метал, за да се предотврати образуването на гънки, без да се допусне разкъсване или прекомерно изтъняване
• Скорост на пуансона: Влияе върху скоростта на деформация и температурата на материала по време на деформация
• Условия на смазване: Намалява триенето между инструмента и материала, осигурявайки плавно течение на материала
• Температурни параметри: Критични за процесите на горещо формоване, при които отговорът на материала се променя значително

Резултатът? Водещите производители, използващи тези технологии, постигат забележително високи проценти на одобрение при първия опит. Например, инженерният екип на Shaoyi съобщава 93% процент одобрение при първия опит за своите проекти на штампови матрици за автомобилна промишленост — доказателство за силата на напредналата интеграция на CAE в комбинация с сертифицирани системи за управление на качеството според IATF 16949.

Управление на качеството чрез стандарти за сертификация

Само технологиите не гарантират резултати — системното управление на качеството осигурява последователни резултати. Сертификацията според IATF 16949 е станала бенчмарк за производството на штампови матрици за автомобилна промишленост и установява строги изисквания за валидация на проекта, контрол на процесите и непрекъснато подобряване.

Тази сертификация има значение, защото гарантира, че резултатите от симулациите се превръщат в физическа реалност. Когато производителите комбинират напреднали възможности за CAE със сертифицирани системи за качество, те доставят инструменти, които работят точно както е предвидено — намалявайки скъпите изненади по време на пускането в серийно производство.

Интеграцията на цифровото прототипиране със здрава система за управление на качеството също значително ускорява времето до производство. Вместо месеци физически изпитания, производителите могат да преминат от концепция до готови за производство инструменти за седмици. Някои доставчици предлагат възможности за бързо прототипиране и доставят първоначални пробни образци за срок от само пет дни — нещо невъзможно без предиктивната мощ на съвременните симулационни технологии.

Въпреки че технологията за проектиране на шаблони оптимизира вашите инструменти още преди започването на производството, все пак ще срещнете предизвикателства, когато започнат операциите по штамповане. Разбирането на често срещаните проблеми и техните решения гарантира, че инвестициите ви ще донесат максимална възвращаемост.

Отстраняване на често срещани проблеми при штамповъчни шаблони

Дори най-добре проектираните шаблони за штамповане срещат проблеми по време на производството. Разликата между незначителна неизправност и скъпо струващо спиране на производството често зависи от това колко бързо диагностицирате и отстранявате проблемите. Когато штамповани части започнат да показват дефекти — назъбени ръбове, отклонения в размерите или повърхностни несъвършенства — познаването на коренната причина ви спестява часове изтощително пробване и грешки.

Готови ли сте да станете експерти по диагностика и отстраняване на неизправности при шаблони? Нека прегледаме най-често срещаните проблеми, с които ще се сблъскате при штамповането на листов метал, както и доказаните решения, които връщат производството в правилния курс.

Диагностика на проблеми с назъбените ръбове и качеството на ръбовете

Назъбените ръбове са онези дразнещи издадени ръбове или груби изпъкналости, които се образуват по линиите на рязане — и те са сред най-честите оплаквания при штамповъчни операции. Според анализа на дефектите на Leelinepack, назъбените ръбове обикновено се дължат на прекомерно износване на инструментите или на разместване по време на процеса на штамповане.

Какви са причините за образуването на назъбени ръбове по вашите штамповани части?

• Прекомерен зазор между пробойника и матрицата: Когато зазорът между пробойника и матрицата стане твърде голям — често поради износване — метала се разкъсва, а не се отсича чисто
• Тъпи режещи ръбове: Износените повърхности на пробойника или матрицата не могат да осигурят чистия фрактурен разрез, необходим за гладки ръбове
• Несъосност: Неправилно съвпадане на горната и долната половина на матрицата води до неравномерни режещи сили, които създават неравномерни ръбове
• Неподходящ избор на материал: Някои материали са по-склонни към образуване на заешки уши в зависимост от тяхната твърдост и пластичност

Как да елиминирате заешките уши? Започнете с регулярна инспекция и подостряне на инструментите. Според ръководството за диагностика на DGMF, редовното използване на центриращ мандрил за проверка и коригиране на подравняването на револверната глава на машината предотвратява неравномерното износване, което води до образуване на заешки уши. Освен това уверете се, че избирате комбинации от изпъкнали и вдлъбнати форми с подходящ зазор за типа и дебелината на вашия материал.

Решаване на проблемите с размерните отклонения

Когато вашите штамповани части изведнъж излязат извън допустимите отклонения, производството спира. Размерната несъответствие предизвиква разочарование у екипите за качество и забавя доставките — но причините обикновено могат да се установят чрез системно разследване.

Отскокът е сред най-трудните размерни проблеми. Както обяснява Leelinepack, отскокът възниква, когато материала частично възстановява първоначалната си форма след премахване на формовъчните сили. Този проблем се засилва при високопрочни материали, при които разликата между границата на текучест и предела на якост е относително малка.

Фактори, влияещи върху размерната вариация, включват:

• Несъответствие в свойствата на материала: Вариации от партида към партида по твърдост, дебелина или зърнена структура оказват влияние върху поведението при формоване
• Изнасяне на матриците: Неравномерното износване по повърхностите на матриците води до прогресивно размерно отклонение
• Температурни колебания: Топлинно разширение на матриците и материалите по време на продължителни цикли променя размерите
• Вариации в натиска на пресата: Непостоянното прилагане на сила води до променливи резултати при формоване

Решенията са насочени към компенсация и контрол. Използвайте CAE симулация за прогнозиране на еластичното връщане и проектиране на матрици с подходящи ъгли на превишено огъване. Приложете строга входяща инспекция на материала, за да се засекат отклонения в свойствата преди тяхното постъпване в производството. Следете температурата на матриците по време на продължителни цикли и разгледайте възможността за използване на охладителни системи при високоскоростни операции.

Изчерпателна матрица за диагностика на проблеми

Когато възникнат проблеми, бързата диагностика има решаващо значение. Използвайте тази справочна матрица, за да идентифицирате вероятните причини и да приложите проверени решения за често срещани проблеми при техниките за метално штамповане:

Проблем	Вероятна причина	Решение
Образуване на заравнини	Прекомерен зазор, затъпени режещи ръбове или несъвпадение	Заточете режещите ръбове, проверете зазорите, подравнете компонентите на матрицата с помощта на подравняващ мандрил
Несъответствие в размерите	Еластично връщане, вариации в материала или износ на матрицата	Компенсирайте геометрията на матрицата, приложете инспекция на материала, заменете износените компоненти
Преждевременен износ на матрицата	Недостатъчно смазване, неподходящ избор на материал или прекомерно натоварване	Оптимизиране на смазването, подмяна на матриците с по-твърди материали, проверка на настройките на пресата
Залепване (пренасяне на материал)	Недостатъчно смазване, прекомерно налягане или несъвместими материали	Прилагане на подходящи смазки, намаляване на формовъчните сили, разглеждане на повърхностни обработки
Деформация/изкривяване на детайла	Неравномерно разпределение на силата, остатъчни напрежения или неправилно задържане на заготовката	Регулиране на силата на държащия елемент, оптимизиране на формата на заготовката, разполагане на формовъчните операции на разстояние от ръбовете
Завиване	Недостатъчна сила на държащия елемент или прекомерно течение на материала	Увеличаване на налягането на държащия елемент, добавяне на изтеглителни гребени, оптимизиране на размерите на заготовката
Разделяне/разкъсване	Прекомерно издължаване, остри радиуси на матрицата или недостатъчна пластичност на материала	Увеличете радиусите на закръгленията, изберете материали с по-добра удължимост, коригирайте смазването
Непостоянно подаване	Крайна кривина в рулонния материал, износени механизми за подаване или липсващи делителни надрези	Добавете делителни надрези, заменете износените подаващи устройства, проверете качеството на рулонния материал

Разбиране на байпасните надрези в штамповите матрици за листов метал

Някога ли сте се чудили каква е целта на байпасните надрези в штамповите матрици? Тези малки, но критично важни елементи — понякога наричани делителни надрези или френски надрези — изпълняват съществени функции при прогресивните штампови операции и предотвратяват катастрофални повреди.

Според Техническият анализ на производителя на метални конструкции , байпасните надрези в штамповите матрици за листов метал изпълняват няколко жизнено важни функции:

• Предотвратяване на прекомерно подаване: Делителните надрези осигуряват сигурна ограничителна точка, която предотвратява операторите от прекомерно подаване на материала в матрицата — състояние, което причинява сериозни повреди и създава опасности за безопасността
• Премахване на края с наклон: Чрез изрязване на права линия по ръба на лентата, зъбците елиминират силния наклон по ръба, който може да възникне при разрезане на руло, и осигуряват гладко подаване на материала
• Позициониране при първото влизане: Правилно разположените зъбци осигуряват начална отправна точка за водещия ръб, когато материала първи път влиза в матрицата
• Регистрация на детайлите: При големи прогресивни матрици, използващи широк или дебел рулонен материал, зъбците за стъпка помагат за точно намиране и регистриране на всеки детайл в съответната му станция

Назначението на зъбците за заобикаляне в процеса на формоване на листов метал надхвърля простия контрол върху подаването. Както отбелязва изданието The Fabricator, дори една сериозна авария на матрицата поради прекомерно подаване може да струва 100 пъти повече от допълнителния материал, консумиран от един зъбец за стъпка. Дори най-съвременните електронни системи за защита на матриците не могат да предотвратят проблеми с подаването, причинени от наклона по ръба — само физическите зъбци осигуряват тази възможност.

Иновативна алтернатива на конвенционалните пазове с образуване на отпадъчен материал (слаг) е конструкцията с пробиване и фланец. Този подход предвижда пробиване на малка област в лентата и огъване надолу, за да се създаде прав фланец. Фланецът осигурява сигурна спирачка, като едновременно усилва носещата лента и подпомага подаването — без проблемите с отделянето на отпадъчен материал, свързани с традиционните пазове.

Предотвратяване на повторящи се проблеми

Диагностицирането на реактивни проблеми е задължително, но предотвратяването на неизправности преди тяхното възникване дава по-добри резултати. Според насоките на DGMF прилагането на тези практики значително намалява дефектите в штамповани детайли:

• Проверка на посоката: Винаги проверявайте посоката на матрицата при монтирането, за да се осигури правилно подравняване на пуансона и матрицата
• Стъпкови корекции: Ограничавайте корекциите на дълбочината на штамповане до максимум 0,15 мм на всяка промяна, за да се избегне прекомерна корекция
• Управление на скоростта: Използвайте по-ниски скорости на пробиване при въвеждане на нови инструменти или материали
• Предварителна подготовка на материал: Уверете се, че плочите са равни, без деформации или огъване, преди обработката
• Последователност на процеса: Операции по формиране на позицията извън стягащите устройства и използване на общи матрици преди всичко, запазвайки формиращите матрици за крайните операции

Систематичното диагностициране превръща случайния подход към решаване на проблеми в предсказуемо управление на качеството. Документирайте своите наблюдения, проследявайте повтарящите се проблеми и използвайте тези данни, за да насочвате превантивни подобрения. Шаблоните, които откривате, често разкриват възможности за усъвършенстване на дизайна на матриците или за корекция на параметрите на процеса, които елиминират проблемите в самия им източник.

С уменията за диагностициране в арсенала си следващият приоритет става удължаването на срока на експлоатация на матриците чрез правилно поддържане — максимизирайки инвестициите си в инструментария и минимизирайки прекъсванията в производството.

Поддръжка на матриците и управление на техния жизнен цикъл

Вашият шаблон за штамповане току-що произведе милионната си част — но колко още цикъла може да извърши, преди качеството да започне да страда? Разбирането на поддръжката на шаблоните не се свежда само до отстраняване на проблемите, когато те възникнат. Става дума за максимизиране на инвестициите ви в инструменти чрез системна грижа, която удължава живота на шаблоните, намалява неплануваните простои и гарантира, че штампованиите части са постоянно в рамките на зададените спецификации.

Според Анализът на Phoenix Group относно поддръжката , лошо дефинирана система за управление на шаблонното производство — включително процесите за поддръжка и ремонт на шаблони — може радикално да намали продуктивността на пресовата линия и да увеличи разходите. Решението? Внедряване на проактивно управление на жизнения цикъл, което решава потенциалните проблеми, преди те да нарушат производството.

Превентивна поддръжка, която удължава живота на шаблоните

Представете си профилактичното поддържане като редовни медицински прегледи — откриването на малки проблеми, преди да се превърнат в скъпи аварийни ситуации. Добре структурирана програма за поддържане осигурява на всеки производител на матрици и стоманени штамповачи работа с максимална ефективност, като едновременно предотвратява дефектите в качеството, които увеличават разходите за сортиране и риска от изпращане на дефектни части.

Какво трябва да включва вашият списък за профилактично поддържане?

• Визуална инспекция след всяко производствено цикъл: Проверка за очевидни повърхностни повреди, пукнатини, точкови корозии или промяна в цвета по режещите ръбове и формиращите повърхности
• Проверка на остротата на режещия ръб: Измерване на състоянието на ръба и планиране на заостряне преди започването на образуването на заусеци, което влияе върху качеството на детайлите
• Измерване на зазорите: Потвърждаване, че зазорите между пуансона и матрицата остават в рамките на спецификациите — износването увеличава зазорите с времето
• Инспекция на водещата система: Проверка на водещите пинове и бушони за износване, което причинява отклонение в подравняването
• Оценка на състоянието на пружините: Проверете дали пружините запазват подходящото натоварване за функциите на изтегляне и натисковата плоча
• Преглед на системата за смазка: Осигурете, че всички точки за смазване получават достатъчно покритие и качеството на смазочния материал остава приемливо
• Проверка на моментите на затягане на фиксиращите елементи: Потвърдете, че всички болтове и стоп-винтове запазват подходящото натоварване
• Инспекция на водачите и локаторите: Проверете компонентите за позициониране за износване, което влияе върху регистрацията на материала

Според анализа на износването, извършен от Keneng Hardware, рутинното поддържане и инспекция са от критично значение за идентифициране на потенциални проблеми, преди те да доведат до повреда на матрицата. Редовното поддържане позволява на производителите да реагират рано при износване и да заменят или поправят компонентите, преди да причинят сериозни проблеми.

Индикатори на износване, които сигнализират необходимост от обслужване

Как разбирате, че стандартната ви матрица изисква внимание? Опитните специалисти по производство на штемпелови матрици следят конкретни предупредителни знаци, които показват възникващи проблеми:

• Образуване на заострени ръбове върху штамповани части: Увеличаването на размера на заострените ръбове сочи износване на режещия ръб или проблеми със зазора
• Размерно отместване: Постепенното излизане на частите извън допустимите отклонения сочи износване на формиращите повърхности или водачите
• Влошаване на качеството на повърхността: Цацанета или следи по частите сочат повреда на повърхността на матрицата или неуспех в смазването
• Увеличена сила за изваждане: Залепването на частите за пробойниците сочи износване на изваждачите или условия на галване
• Необичайни шумове или вибрации: Промените в звука по време на работа често предшестват видими повреди
• Видими следи от износване: Полирани области, жлебове или натрупване на материал по повърхностите на матрицата изискват незабавно внимание

Проследяването на тези показатели чрез производствените записи помага за установяване на закономерности. Когато забележите появата на заострени ръбове след 50 000 удара, можете да планирате заточване след 45 000 удара — предотвратявайки проблеми с качеството, вместо да реагирате на тях.

Фактори, влияещи продължителността на експлоатация на матриците

Защо някои матрици издържат милиони цикли, докато други се износват след хиляди? Няколко взаимосвързани фактора определят колко дълго вашата инструментална оснастка остава продуктивна:

• Качество на материала за матриците: Висококачествените инструментални стомани и карбидните компоненти имат значително по-дълъг срок на експлоатация в сравнение с икономичните алтернативи — понякога до десет пъти и повече
• Обем и интензивност на производството: По-високите скорости на ходове и непрекъснатата експлоатация ускоряват износването в сравнение с преривистото производство
• Характеристики на обработваната заготовка: Штамповането на абразивни материали като неръждаема стомана или високопрочни сплави износва матриците по-бързо в сравнение с нисковъглеродна стомана или алуминий
• Редовност на поддръжката: Редовната профилактична поддръжка значително удължава живота — пренебрегнатите шаблони излизат от строя преждевременно
• Ефективност на смазването: Правилното смазване намалява триенето и топлината, забавяйки процеса на износване
• Състояние и подравняване на пресата: Добре поддържаните преси с правилно подравняване разпределят силите равномерно, предотвратявайки локализирано износване
• Практики на оператора: Правилната настройка, работа с материала и експлоатационните процедури защитават инструментите от избягваеми повреди

Разбирането на тези фактори ви помага да прогнозирате нуждите от поддръжка и да планирате бюджета за инструменти с по-голяма точност. Шаблон за штамповане, работещ с високопрочна стомана при максимална скорост, изисква по-често внимание в сравнение с шаблон, обработващ алуминий при умерени скорости.

Решението „възстановяване срещу замяна”

В крайна сметка всеки шаблон достига кръстопът: да се инвестира в неговото възстановяване или да се закупи нов инструмент? Вземането на това решение по разумен начин изисква честен анализ на разходите и ползите, а не емоционална привързаност към съществуващото оборудване.

Разгледайте възстановяването, когато:

• Изнасянето е ограничено до подлежащи на замяна компоненти, като например матрични пуншове, бутони или пружини
• Матричният блок и основата остават размерно стабилни и неповредени
• Разходите за възстановяване са по-ниски от 40–50 % от разходите за замяна
• Оригиналният дизайн все още отговаря на текущите изисквания към детайла
• Времето за доставка на нова инструментална оснастка би предизвикало недопустими прекъсвания в производството

Помислете за подмяна, когато:

• Основни компоненти като матричните блокове показват уморни пукнатини или размерна нестабилност
• Натрупаните ремонтни разходи достигат или надвишават разходите за замяна
• Промените в дизайна изискват модификации, които излизат извън практическите възможности за възстановяване
• Оригиналният дизайн включва остаряла технология, която ограничава производителността
• Изискванията за качество са станали по-строги от възможностите на съществуващия шаблон

Както подчертава The Phoenix Group, решенията трябва да се вземат въз основа на производствените нужди, задоволството на клиентите и възвръщаемостта на инвестициите. Шаблон с чести проблеми с качеството може да струва повече поради сортиране, брак и оплаквания от страна на клиентите, отколкото замяната му — дори ако отделните поправки изглеждат икономически изгодни.

Документирайте подробно историята на поддръжката си. Проследяването на честотата на поправки, разходите и тенденциите в качеството осигурява данните, необходими за уверени решения дали да се ремонтира или да се замени шаблонът. Когато един шаблон изисква поправки на всеки три месеца, докато подобни инструменти работят безпроблемно, моделът е напълно ясен.

Чрез подходящо управление на жизнения цикъл и максимизиране на инвестициите ви в съществуващите инструменти вие сте в позиция да оценявате производствени партньори, които могат да доставят качествени шаблони, когато стане необходимо ново инструментално оснащение.

Избор на партньор за производство на шаблони за штамповане

Овладели сте типовете шаблони, материали, диагностика на проблеми и поддръжка — но никоя от тези знания няма значение, ако нямате подходящ партньор за производство, който да превърне вашите шаблони в реалност. Изборът на доставчик на шаблони и матрици не е просто въпрос на намиране на най-ниската оферта. Това е въпрос на идентифициране на партньор, чиито възможности, системи за осигуряване на качество и инженерни компетенции са съгласувани с вашите производствени цели и изисквания към качеството.

Помислете за това по следния начин: вашият штамповъчен шаблон и матрица представляват значителна инвестиция, която ще произвежда детайли в продължение на години. Производителят, когото изберете, определя дали тази инвестиция ще осигури надеждно производство или ще породи безкрайни главоболия. Така какво отличава изключителните партньори за производство на матрици и шаблони от посредствените? Нека разгледаме критериите, които имат най-голямо значение.

Оценка на партньори за производство на матрици

Според Ръководството на Penn United за оценка на доставчици , изборът на доставчик на прецизно метално штамповане изисква вземането под внимание на множество фактори, които надхвърлят цената за единица. Вземането на покупателски решения единствено въз основа на цитираната цена може да доведе до общо недоволство от производителната работа на доставчика — или дори до катастрофални резултати.

Какво трябва да поставите на първо място при оценката на партньори за производство на шаблони и матрици?

• Shaoyi Precision Stamping :Проявява комплексни възможности със сертификат IATF 16949, напреднала CAE симулация, осигуряваща 93 % първоначален одобрителен процент при първото производствено изпълнение, и бързо прототипиране за срок от само 5 дни — подкрепено от инженерен опит, адаптиран към стандартите на OEM производителите
• Години от опит: Разберете колко дълго са действали доставчиците и доколко са запознати с компоненти, подобни на вашите — независимо дали става дума за плоски части, формовани части или сложни геометрии
• Възможности за проектиране на матрици: Доставчиците, които проектират матрици за прецизно метално штамповане, разбират кои конструктивни елементи и работни станции осигуряват максимална ефективност и качество по време на производството
• Експертиза в изграждането и диагностицирането на матрици: Партньорите, които изготвят матрици вътрешно, могат бързо да диагностицират непредвидени проблеми при штамповането и по този начин да минимизират прекъсванията в производствения процес
• Системи за процесен контрол: Сертификацията по ISO или IATF гарантира, че контролният процес е правилно внедрен и поддържан
• Програми за поддръжка на матрици: Комплексните предложения за поддръжка максимизират срока на експлоатация на матриците и оптимизират общите разходи през целия им жизнен цикъл
• Рекорд за доставки: Доставчиците, които активно следят своето изпълнение по отношение на своевременните доставки, демонстрират наличието на системи, необходими за последователно изпълнение на задълженията си
• Възможности за скорост на работа: Опитните доставчици на инструменти за метално штамповане постигат по-високи скорости, без да компрометират качеството, и предлагат оптимизирани цени
• Разпоредби за резервни инструменти: Превантивното обсъждане на изискванията за резервни инструменти максимизира вероятността от успех на кампаниите за штамповане
• Възможности за вторични операции: Партньорите, които предлагат услуги за почистване, галванизиране, сглобяване или персонализирана автоматизация, осигуряват значителни спестявания в логистиката на доставките

Забележете как тези критерии излизат далеч извън първоначалната цена? Както подчертава Penn United, доставчикът, който задава подробни въпроси относно качеството на детайлите, ключовите им характеристики и допуските още в началото на процеса на цитиране, обикновено надвишава очакванията по отношение на вниманието към детайлите през целия проект.

От прототип до производствено съвършенство

За какво всъщност се отнася успехът при производството на матрици? Това е безпроблемното пътуване от първоначалната концепция до валидираното производство. Според Анализа на Transmatic върху прототипирането , персонализираното прототипиране е съществено за индустрии като автомобилостроенето, системите за отопление, вентилация и климатизация (HVAC) и аерокосмическата промишленост, където компонентите трябва да отговарят на строги допуски и стандарти за производителност.

Защо прототипирането е толкова важно в производството на метални части чрез штамповане? Прототипите позволяват на инженерите да проверят проектите, преди да се пристъпи към пълномащабно производство. Чрез изработването на пробни части производителите идентифицират потенциални проблеми — зони на напрежение, деформация на материала или проблеми с монтажа — още в ранните етапи на процеса, когато корекциите струват значително по-малко.

Партньорите, които гарантират високо качество, използват прототипирането, за да осигурят множество предимства:

• Валидиране на дизайна: Физическите пробни части разкриват проблеми, които дори най-съвършените симулации може да пропуснат, особено при прогресивно штамповане с комплексни матрици, които създават сложни детайли
• Оптимизация на материала: Тестването на различни материали по време на прототипирането определя най-подходящия вариант според изискванията за експлоатационни характеристики, преди да се започне производството на технологичната оснастка
• Намаляване на разходите: Ранното откриване на проектирани недостатъци и производствени неефективности избягва скъпите корекции след завършване на производствената оснастка
• Осигуряване на качеството: Тестването на детайлите в симулирани условия гарантира, че компонентите отговарят на най-високите стандарти, преди да започне масовото производство

Успехът при штамповката и формоването на метал зависи от тази фаза на валидиране. Подходите с меки инструменти — използващи временни матрици, изработени от алуминий или уретан, — осигуряват стойностно ефективни прототипни части бързо и позволяват тестване на конструкцията преди инвестиране в производствени инструменти от закалена стомана.

Сертификати за качество, които имат значение

Как проверявате качествените твърдения на доставчик? Сертификатите предоставят независима валидация, че производителите поддържат строги системи за качество. За доставчиците на штамповъчни инструменти и матрици, които обслужват автомобилната промишленост, сертификацията IATF 16949 представлява златния стандарт.

Тази сертификация гарантира, че доставчиците поддържат:

• Документирани процеси за валидиране на конструкцията
• Статистичен контрол на процеса по време на производството
• Системи за непрекъснато подобрение
• Проследимост на материали и процеси
• Управление на изискванията, специфични за клиента

Посещението на доставчиците и наблюдението на техните системи за качество в действие остава най-добрият начин за оценка на вниманието към контрола на процеса. Уточнете ролята на техниците по качество, оценете инвестициите в инспекционно оборудване и разберете как плановете за контрол насочват производствените операции.

Направете окончателния си избор

Готови ли сте да продължите с проекта си за изработка на шаблони за метално штамповане? Резюмирайте изискванията си — геометрия на детайлите, годишния обем, спецификации на материала, изисквания към допуските и бюджетните параметри — преди да влезете в контакт с потенциални доставчици. Тази подготовка осигурява насочени разговори и сравними оферти.

Имайте предвид: правилният партньор комбинира технически възможности с бърза комуникация и проверени системи за качество. Той ще зададе навлизащи въпроси относно вашето приложение, ще предложи препоръки за проектиране, ориентирано към производството, и ще демонстрира релевантен опит с подобни компоненти.

Инвестицията ви в штампови матрици заслужава партньор, който третира вашия успех като свой собствен. Независимо дали имате нужда от бързо прототипиране за валидиране на проекти или от инструменти за високотомен серийно производство, изградени според спецификациите на производителите на оригинално оборудване (OEM), изборът на правилния производител на штампови матрици превръща вашата визия за метално штамповане в производствена реалност.

Изследвайте комплексните възможности за проектиране и изработка на форми при Център за ресурси на автомобилни штамповъчни матрици на Shaoyi за да видите как напредналото инженерство и сертифицираните системи за качество осигуряват прециозни инструменти, които работят безупречно.

Често задавани въпроси относно штамповъчните матрици

1. Колко струва матрица за метално штамповане?

Цените на металните штамповъчни матрици варират от 500 до 15 000 щ.д. или повече, в зависимост от сложността, типа матрица и производствените изисквания. Прогресивните матрици за производство в големи обеми обикновено имат по-висока първоначална цена, но значително намаляват разходите за отделна част. Факторите, влияещи върху цената, включват геометрията на детайла, изискванията към допуските, материала на матрицата (например D2 или карбид) и дали се използва CAE-симулация по време на проектирането. Сътрудничеството с производители, сертифицирани според IATF 16949, като Shaoyi, може да оптимизира разходите чрез напреднала симулация, постигаща 93 % одобрения при първия преминаване.

2. Каква е разликата между рязане с матрица и штамповане?

Изрязването с матрица и штамповането на метал са различни процеси. Изрязването с матрица обикновено се отнася до рязане на материали с помощта на оформена режеща кромка или матрица с резачна линия, най-често за по-меки материали като хартия или кожа. Штамповането на метал използва комплекти от съответстващи пробойник и матрица в преса, за да реже, огъва, формира или оформя листов метал чрез операции под високо налягане. Штамповането почти винаги е студен технологичен процес, при който се използват заготовки или ролки от листов метал, докато леенето под налягане предвижда разтопяване на метала. Матриците за штамповане извършват множество операции, включително пробиване, релефно оформяне, дълбоко изтегляне и монетовидно оформяне.

3. Каква е разликата между прогресивна матрица и штампова матрица?

Штамповият матричен инструмент е общ термин за всеки прецизен инструмент, използван за рязане или формоване на листов метал в преса. Прогресивният матричен инструмент е специфичен тип штампов матричен инструмент, съдържащ няколко станции, които извършват последователни операции при напредването на материала през инструмента. Докато компаундните матрични инструменти извършват няколко операции едновременно в една и съща станция, прогресивните матрични инструменти произвеждат готови детайли при всеки ход на пресата чрез подаване на лента от материал през няколко станции. Трансферните матрични инструменти се различават по това, че преместват отделни заготовки между самостоятелни станции.

4. Какви са основните компоненти на штамповия матричен инструмент?

Основните компоненти на штамповия матричен инструмент включват пробойника (мъжки компонент, прилагащ сила), матричния блок (женски компонент с кухина), изтеглящата плоча (удържа материала и го отделя от пробойника), водачите и втулките (осигуряват правилно подравняване), опорните плочи (предотвратяват деформация) и матричния комплект (горна и долна основа, осигуряващи конструктивна рамка). Допълнителни компоненти като пилоти за позициониране на материала, пружини за връщане и ежектори за изхвърляне на детайлите работят заедно, за да гарантират постоянна размерна точност през милиони цикли.

5. Как да избера подходящия штампов матричен инструмент за моето приложение?

Изборът на подходящия шаблон за штамповане изисква оценка на пет ключови фактора: сложността на геометрията на детайла, годишния обем на производството, типа и дебелината на материала, изискванията към допуските и бюджетните ограничения. За високи обеми – над 100 000 бройки – прогресивните шаблони са предпочтителни, тъй като осигуряват най-ниска цена на отделна бройка. Сложните триизмерни детайли може да изискват шаблони с прехвърляне. Комбинираните шаблони са подходящи за средни обеми и строги допуски между отделните елементи. Трябва да се има предвид съвместимостта с пресата, включително номиналната ѝ мощност (в тонове), размерът на работната повърхност и дължината на хода. Сътрудничеството с опитни производители, които предлагат компютърно моделиране и анализ (CAE), помага за оптимизиране на избора.
