Алуминиевият процес на шампиране разяснен: от суров лист до готова част

Разбиране на процеса за штамповане на алуминий

Когато си помислите за начина, по който се произвеждат ежедневните продукти като корпуси на лаптопи, каросерийни панели за автомобили или компоненти за климатични инсталации, процесът за штамповане на алуминий играе централна роля. Но какво точно прави този производствен метод толкова съществен в различни отрасли?

Штамповането на алуминий е металообработващ процес, при който се използват специализирани матрици и преси с високо налягане, за да се оформят алуминиеви листове в прецизни готови детайли чрез операции като рязане на заготовки, пробиване, огъване и дърпане.

За разлика от общото метално штамповане, което се извършва върху стомана, мед или латун, штамповането на алуминий изисква разбиране на неговото уникално поведение като материал. Този лек метал реагира по-различно под налягане и изисква специализирана оснастка, коригирани настройки на пресата и конкретни стратегии за смазване, за да се постигнат оптимални резултати.

Какво прави алуминия различен от другите метали за штамповане

Алуминият се отличава от другите метали за штамповане поради няколко характерни физико-механични свойства които директно влияят върху начина, по който той се държи по време на операциите по формоване:

• Лекота: Тежи само около една трета от стоманата, което значително намалява теглото на компонентите, без да се жертва структурната им цялост. Тази характеристика се оказва изключително ценна за автомобилната и авиационно-космическата индустрия, където всеки грам има значение за ефективността на горивото.
• Естествена корозионна устойчивост: При контакт с въздуха алуминият образува защитен оксиден слой, който предпазва метала от влага и екологично разрушаване. Тази самозащитна способност елиминира необходимостта от допълнителни антикорозионни обработки в много приложения.
• Отлична термична проводимост: Алуминият ефективно предава топлина, поради което штамповани компоненти са идеални за топлоотводи, радиатори и електронни корпуси, които изискват термичен мениджмънт.
• Превъзходна дуктилност: Като вторият най-ковък метал, наличен на пазара, алуминият може да се издърпва, разтяга и огъва в сложни форми, без да се пука или чупи по време на процеса на штампане.
• Електрическа проводимост: Въпреки че не достига напълно проводимостта на медта, проводимостта на алуминия в комбинация с по-малкото му тегло го прави икономически изгоден избор за електрически компоненти и съединители.

Тези свойства означават, че алуминият се държи доста различно от стоманата по време на формоване. Ще забележите, че изисква по-тесни зазори между матриците, по-изразено връщане към първоначалната форма след огъване и внимателно смазване, за да се предотврати повърхностно залепване.

Защо производителите избират алуминиево штамповане

Растящото предпочитание към този метод за формоване на метали не е случайно. Производителите от различни индустрии все по-често избират алуминиевото штамповане пред алтернативни методи поради убедителни практически причини:

• Цели за намаляване на теглото: Тъй като автомобилните производители насочват усилията си към по-леки превозни средства, за да отговарят на изискванията за икономичност на горивото, алуминиевите компоненти са станали задължителни. Штамповани части запазват якостта си, докато значително намаляват общото тегло на превозното средство.
• Економична производство: Операциите по високотонажно штамповане с използване на прогресивни или преносни матрици осигуряват постоянство на качеството при по-ниски разходи на част в сравнение с алтернативите чрез машинна обработка или леене.
• Гъвкавост на дизайна: Комбинацията от формоустойчивостта на алуминия с модерните технологии за производство на матрици позволява на производителите да създават сложни геометрии, дълбоко изтеглени форми и фини детайли в един-единствен производствен цикъл.
• Съвместимост с повърхностна обработка: Штампованият алуминий лесно приема анодизиране, напръскване с прахови боядисвания, електропластифициране и други процеси за довършителна обработка, които подобряват външния вид и удължават експлоатационния живот.
• Екологични предимства: Алуминият е високо рециклируем без намаляване на качеството. Използването на рециклиран материал изисква значително по-малко енергия в сравнение с преработката на суровата руда, което подпомага инициативите за устойчиво развитие.

Многостранността на този процес се простира в почти всяка голяма индустрия. От конструктивни скоби за аерокосмическата индустрия до корпуси за медицинско оборудване, от корпуси за потребителска електроника до компоненти за опаковки на храни – штамповани алуминиеви части осигуряват експлоатационните характеристики, които съвременните продукти изискват.

Изборът на подходящия алуминиев сплав за штамповане

Изборът на правилния алуминиев сплав може да определи успеха или неуспеха на вашия проект за штамповане. Ако изберете неподходящ сплав, ще се сблъскате с пукнати части, прекомерен износ на инструментите или компоненти, които просто не отговарят на очакваните експлоатационни характеристики. Но как да ориентирате избора си сред изглеждащия безкраен списък от номера на сплави, за да намерите идеалното съчетание?

Ключът е в разбирането, че алуминиевите сплави са класифицирани в серии според основните им легиращи елементи. Всяка серия предлага специфични свойства, които директно влияят върху поведението на материала по време на операции по штамповане на листов метал . Нека разшифроваме какво предлага всяка серия.

Серии алуминиеви сплави и техните характеристики при штамповане

Алуминиевите сплави се делят на седем основни серии, всяка от които притежава уникални свойства, които влияят върху штамповаемостта:

• серия 1XXX (чист алуминий): Тези сплави съдържат 99 % или повече алуминий. Марка 1100 предлага отлична корозионна устойчивост и висока топлопроводност, което я прави идеална за топлообменници и кухненски съдове. Въпреки това ниската ѝ якост ограничава приложението ѝ в конструктивни цели.
• серия 2XXX (алуминий-медь): Тези сплави са известни с високата си якост и отлична устойчивост на умора и се използват предимно в аерокосмическата промишленост. Марка 2024 се среща често в конструкции на летателни апарати, макар намалената ѝ корозионна устойчивост да изисква защитни покрития.
• серия 3XXX (алуминий-манган): Марка 3003 е представител на тази серия и се счита за най-използваната алуминиева сплав за штамповка поради отличната си формоваемост и добра корозионна устойчивост. Според експертите от индустрията тя е една от най-разпространените алуминиеви сплави за штамповка и е подходяща за прости детайли като декоративни орнаменти и кухненски принадлежности.
• серия 4XXX (алуминий-силиций): Основно използвани като запълващ материал за заваряване и леене, тези сплави се използват в автомобилни топлообменници и радиатори.
• серия 5XXX (алуминий-магнезий): Тази серия осигурява изключителна производителност за изискващи приложения. Алуминиевото штамповане от сплав 5052 е станало първият избор, когато проекти изискват по-висока якост и издръжливост, особено в морски среди и автомобилни компоненти.
• серия 6XXX (алуминий-магнезий-силиций): Марка 6061 предлага универсалност благодарение на добрия си механичен капацитет и отличната си заваряемост. Това е най-популярната и икономически ефективна алуминиева сплав за структурни приложения общо предназначение.
• серия 7XXX (алуминий-цинк): Тези високоякостни сплави, особено 7075, се използват в аерокосмическата и военната промишленост. Те обаче са по-трудни за формоване и по-скъпи, което ги прави по-малко подходящи за типични штамповъчни операции.

Съгласуване на сплавите с изискванията на вашето приложение

При избора на сплав за штамповане на алуминиеви листове трябва да се постигне баланс между множество фактори. Обмислете крайното предназначение на детайла, сложността на формовъчния процес и бюджетните ви ограничения. Задаването на три ключови въпроса помага бързо да се стесни изборът ви:

• Каква якост изисква вашата приложение? Прости скоби и декоративни компоненти могат да използват по-меки и по-лесно формируеми сплави. Носещи или конструктивни части изискват по-яки варианти.
• В каква среда ще работи детайлът? Морски или външни приложения изискват сплави с превъзходна корозионна устойчивост, като например 5052. За вътрешни електронни устройства могат да се използват по-евтини алтернативи.
• Колко сложна е геометрията на вашия детайл? Интригуващи форми с дълбоки изтегляния или остри завои се обработват по-добре с високо формируеми сплави, които не пукат по време на формоване.

В таблицата по-долу се сравняват често използваните алуминиеви сплави при производството на штамповани алуминиеви листове:

Обърнете внимание, че около 80 % от проектите за алуминиево штамповане могат да бъдат успешно завършени чрез използване на алуминиеви сплави 3003 или 5052. Тези две сплави обхващат изключително широк спектър от приложения — от прости електронни скоби до сложни автомобилни панели.

Ето един практически аспект: алуминиевата сплав 5052 обикновено струва около 20 % повече от сплавта 3003, но осигурява значително по-висока якост. За части, които не изискват тази допълнителна издръжливост, изборът на сплав 3003 запазва проекта ви икономически ефективен, без да се жертва качеството.

Разбирането как съставът на сплавта влияе върху резултатите от штамповката залага основата за успех. С правилно избран материал следващата критична стъпка е овладяването на последователните етапи, които превръщат суровия лист в готови компоненти.

Поетапно разгледан процес на алуминиево штамповане

И така, избрахте перфектната сплав за вашия проект. А сега какво? Разбирането на това как алуминият се превръща от равен лист в прецизен компонент ви дава необходимата прозорливост, за да оптимизирате качеството и да предотвратите скъпи дефекти. Нека преминем стъпка по стъпка през целия процес на штамповане на алуминий — от началото до края.

От суров лист до готова част

Целият процес на штамповане на алуминий следва логична последователност, при която всяка стъпка се основава на предходната. За разлика от стоманата, по-ниската плътност и по-високата пластичност на алуминия предизвикват уникално поведение на всеки етап. По-долу е представен целият процес, разделен на управляеми стъпки:

1. Подготовка и проверка на материала: Процесът започва с получаването на алуминиеви листове или рулони от указаната сплав и термообработка. Техниците по качество инспектират входящия материал за повърхностни дефекти, еднородност на дебелината и правилна посока на зърното. Тъй като алуминият се драска по-лесно от стоманата, внимателното му обращение по време на съхранение и транспортиране предотвратява козметични дефекти, които биха могли да повлияят върху крайния продукт.
2. Проектиране и настройка на матрицата: С помощта на CAD и CAM софтуер инженерите създават шаблони с конкретния дизайн, необходим за крайната част. Шаблонът трябва да отчита ярко изразените характеристики на алуминия при еластичното му връщане (springback), което означава, че дизайнерите често прегъват ъглите с 2–5 градуса повече, за да се постигне целевата геометрия след релаксацията на материала. Шаблонът се поставя в штамповата преса и операторите проверяват точното му подравняване.
3. Нанасяне на смазване: Преди започване на штамповането техниците нанасят специализирани смазки върху алуминиевата повърхност. Този етап е по-критичен при алуминия в сравнение със стоманата, тъй като по-мекият материал има склонност да се задира (gall) върху повърхностите на инструментите при липса на подходяща смазка. Смазката намалява триенето, удължава срока на експлоатация на шаблона и подобрява качеството на повърхностната обработка.
4. Алуминиево изрязване: Първата операция по формоване обикновено включва рязане на суровия лист на заготовки с подходящи размери. По време на тази стадия пресата за штамповане отсича материала срещу ръбовете на матрицата. Отрязаната част става вашата работна заготовка, докато останалият „скелетен“ материал се рециклира. При рязането на алуминиеви заготовки се изискват по-остри ръбове на матриците и по-малки зазори в сравнение със стоманата, за да се постигнат чисти, без заешини ръбове.
5. Операции по пробиване: Ако проектът на вашата детайлна част изисква отвори, процепи или други вътрешни изрязвания, операцията по пробиване следва след рязането. Остри пуансони проникват в алуминиевата заготовка, докато матрицата поддържа околните области на материала. Отстранените парчета („слагове“) падат като отпадъчен материал. Тъй като алуминият е по-мек, пуансоните за пробиване изпитват по-малко износване, но изискват по-често заточване, за да се запази качеството на ръбовете.
6. Образуване и извиване: Този етап придава на плоската заготовка тримерна геометрия чрез операции по огъване, фланцовка или закривяване. Свойствата на алуминия да се утвърдява при обработка стават значими именно тук. При формирането на метала той постепенно става по-силен и по-малко пластичен в деформираните области. При няколко последователни формообразуващи операции може да се наложи междинно отжигане, за да се възстанови формоустойчивостта и да се предотврати пукане.
7. Дълбоко изтегляне (при необходимост): За детайли с изисквани кухи, чашкообразни форми дълбокото изтегляне принуждава заготовката да навлезе в кухината на матрицата чрез бутало. От тази операция се получават изтеглени алуминиеви компоненти като кутийки за напитки, съдове за готвене и автомобилни панели. Материалът претърпява значителна пластична деформация, а правилното налягане на държача на заготовката предотвратява образуването на гънки и в същото време осигурява необходимото течение на материала.
8. Отрязване и довършване: След формирането излишният материал около периметъра на детайла се отстранява, за да се постигнат окончателните размери. Следват вторични операции като премахване на заострени ръбове (дебъринг), обработка на ръбовете и повърхностна обработка. Алуминият приема анодизиране, напръскване с прахови покрития и различни галванични покрития, които подобряват както външния вид, така и корозионната устойчивост.
9. Контрол на качеството: Последният етап потвърждава размерната точност, качеството на повърхността и съответствието с техническите спецификации. Инспекторите проверяват критичните допуски, изследват детайлите за пукнатини или други дефекти и гарантират, че детайлът отговаря на изискванията на клиента преди опаковането и изпращането му.

Ключови етапи при формирането на алуминий

Разбирането на това как алуминият се държи по-различно от стоманата на всеки етап ви помага да предвидите предизвикателствата и да оптимизирате процеса си. Три фактора заслужават особено внимание:

• Компенсация за еластично възстановяване: Алуминият проявява по-голямо еластично възстановяване в сравнение със стоманата след огъване. Когато силата за формоване бъде премахната, детайлът "се извива обратно" към първоначалното си плоско състояние. Това означава, че инструментите ви трябва да огънат материала над целевите ъгли, за да се постигнат желаните ъглови параметри. За сложни детайли с множество огъвания всеки ъгъл може да изисква различна корекция, базирана на дебелината на материала, радиуса на огъване и свойствата на сплавта.
• Ефекти от упрочняване при пластична деформация: Всяка операция по формоване увеличава якостта и твърдостта на деформирания алуминий, докато намалява остатъчната му пластичност. Силно деформираните области стават по-устойчиви към допълнително формоване. Ако вашето детайл изисква няколко агресивни стъпки по формоване, може да се наложи да се анелира (термично обработи) частично формираната компонента между отделните операции, за да се възстанови способността за формоване и да се предотвратят прекъсвания.
• Предотвратяване на галиране: Склонността на алуминия да се прилепва към повърхностите на инструментите предизвиква явление, наречено „галване“, при което материалът се прехвърля и натрупва върху матриците и пробивните панти. Това натрупване причинява повърхностни драскотини и проблеми с размерите.

Последователният характер на тези етапи означава, че проблемите в ранните операции се усилват по-нататък по веригата. Лошо подготвената заготовка създава трудности по време на формоването. Недостатъчното смазване ускорява износа на матриците и влияе върху повърхностната шлифовка . Като разберете как всеки етап влияе върху следващия, можете да идентифицирате коренните причини при възникване на качествени проблеми.

Овладяването на тези етапи от процеса осигурява основата, но изборът на подходящата техника за конкретното ви приложение извежда резултатите ви на следващото ниво. Различните методи за шампиране предлагат специфични предимства в зависимост от сложността на вашата детайл и изискванията към обема на производството.

Методи и техники за шампиране на алуминий

Сега, когато сте разбрали последователните етапи, как избирате подходящата техника за штамповане за конкретния си проект с алуминий? Избраната от вас методика пряко влияе върху производствената ефективност, качеството на детайлите и общата себестойност. Нека разгледаме основните техники и да установим коя от тях е най-подходяща за различните приложения на штамповане на алуминиеви метални детайли.

Всяка техника предлага специфични предимства, базирани на геометрията на вашето детайле, обема на производството и изискванията за сложност. Разбирането на тези разлики ви помага да вземете обосновани решения, които оптимизират резултатите от производствения процес.

Прогресивна матрица срещу трансферна матрица за алуминий

Тези две техники представляват основните методи за високотомен алуминиево производство, но служат на напълно различни цели.

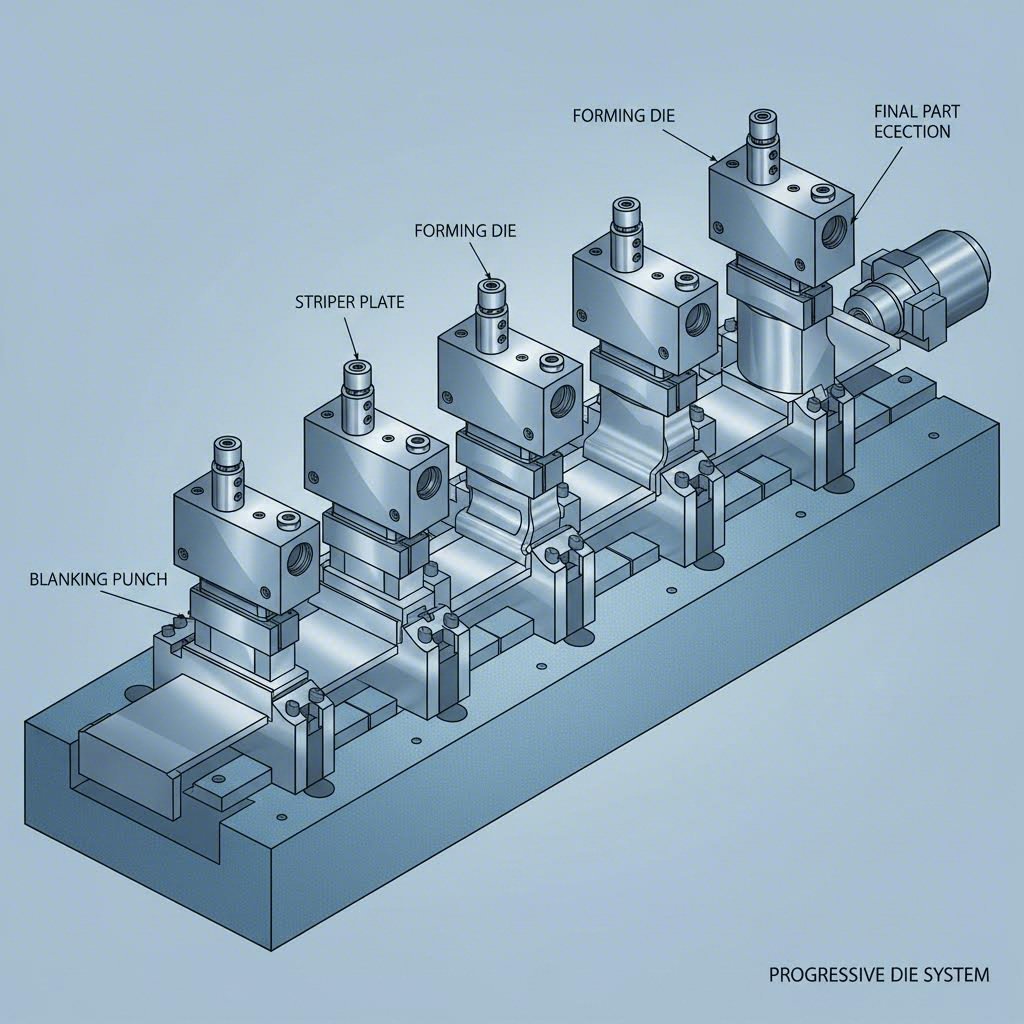

Прогресивно щамповане на матрици подава алуминиев лист през поредица от станции с едно непрекъснато линейно движение. Всяка станция извършва конкретна операция — пробиване, огъване или формоване — докато готовата детайл излезе в края. Материалът остава свързан с транспортиращата лента през целия процес, като последната операция обикновено отделя готовия компонент.

При работа с алуминий в прогресивни матрици се сблъсквате с някои специфични особености:

• Предимства при обработка на алуминий:
  • Изключително бързи цикли, подходящи за производство в големи количества
  • Постоянно качество на отделните детайли, тъй като всички операции се извършват в един ход на пресата
  • По-ниски разходи на детайл при производство на хиляди или милиони компоненти
  • Идеално подходящо за по-малки и по-прости алуминиеви детайли като скоби, съединители и радиатори
• Ограничения при обработка на алуминий:
  • По-високи първоначални инвестиции в инструментите в сравнение с матриците за една операция
  • Изисква повече суров материал, тъй като транспортиращата лента се превръща в отпадък
  • Не е възможно извършването на операции, при които детайлът трябва да напусне лентата, като например нарезане на резба или ротационно клеймо
  • Ограничения за размера на детайла, базирани на размерите на работната повърхност на пресата и широчината на ролковата лента

Трансферно штампиране прилага различен подход. Алуминиевата заготовка се отделя от листа още в началото на процеса, след което механични ръце или автоматизирани системи физически преместват заготовката от станция към станция. Всяка матрица извършва една конкретна формовъчна операция, докато детайлът не бъде завършен.

• Предимства при обработка на алуминий:
  • Обработва по-големи и по-сложни детайли, които надвишават възможностите на прогресивните матрици
  • Позволява операции, при които детайлът трябва да бъде манипулиран или завъртян между станциите
  • Възможност за изпълнение на операции като образуване на гребени (beading), стесняване (necking), оформяне на фланци с навиване (flange curling) и други специализирани формовъчни техники
  • Всички станции работят едновременно, което подобрява общата производствена ефективност
• Ограничения при обработка на алуминий:
  • Обикновено по-бавни циклови времена в сравнение с прогресивното шампиране
  • По-висока сложност на оборудването с повече подвижни части, които изискват поддръжка
  • Изисква внимателна синхронизация между трансферните механизми и работата на пресата
  • По-голямо начално време за настройка и необходима експертиза за оптимална работа

Изборът между тези методи обикновено зависи от размера и сложността на детайлите. Прогресивните матрици се отличават при производството на големи обеми малки до средни по размер алуминиеви компоненти бързо и икономично. Трансферните матрици стават задължителни, когато детайлите станат по-големи или изискват формовъчни операции, които не могат да се извършат, докато детайлите са прикрепени към носещата лента.

Дълбоко изтегляне на алуминиеви компоненти

Когато вашето приложение изисква кухи, чашовидни или цилиндрични компоненти, процесът на дълбоко изтегляне става задължителен. Това включва например бутилки за напитки, кухненски съдове, автомобилни резервоари за гориво и корпуси за електроника — всички те се произвеждат чрез тази специализирана формовъчна техника.

В преса за дълбоко изтегляне пробойникът принуждава алуминиевата заготовка да навлезе в кухината на матрицата, като разтяга и деформира материала в тримерни форми. Държачът на заготовката прилага контролирано налягане, за да се предотврати образуването на гънки, като в същото време осигурява достатъчен поток на материал в кухината.

Алуминият се държи доста по-различно от стоманата при дълбоко изтегляне поради своите нееластични свойства. Според Toledo Metal Spinning , за разлика от неръждаемата стомана, която може да тече и да преразпределя своята дебелина под въздействието на сила, алуминият не може да се преизтегля или прекомерно деформира. Това означава, че трябва да се поддържа прецизен контрол върху няколко параметъра:

• Управление на коефициента на изтегляне: Съотношението между диаметъра на пуансона и диаметъра на заготовката критично определя успеха. Ограничената удължимост на алуминия означава, че надхвърлянето на оптималните коефициенти на изтегляне води до пукнатини или разкъсвания.
• Позициониране на заготовката: Металният лист трябва да се постави точно върху пресата. Дори незначително несъвпадение предизвиква неравномерно изтегляне, което води до пукнатини или счупвания на дълбоко изтеглените алуминиеви детайли.
• Сила на държача на заготовката: Твърде голямо налягане спира материалния поток и предизвиква разкъсвания. Твърде малко налягане позволява образуването на гънки. Намирането на правилния баланс изисква внимателна калибрация за всеки отделен дизайн на детайла.
• Специализирано смазване: Всеки материал изисква различни смазки, в зависимост от неговите свойства. Алуминият изисква смазки, специално формулирани да работят с неговите повърхностни характеристики.

Хладната формовка при дълбокото изтегляне всъщност е предимство за алуминиевите компоненти. Докато заготовката се формира и разтяга до окончателната си форма при стайна температура, кристалната структура се променя и способността на материала да поема товар се увеличава. Този ефект на упрочняване чрез пластична деформация означава, че готовата детайл излиза по-здрава и по-издръжлива от оригиналния лист.

Фина преса заслужава споменаване и друга специализирана технология. Когато алуминиевите ви части изискват изключително гладки и точни ръбове без неравности или заострени ръбове (зъбчета), финото пробиване дава превъзходни резултати. Използвайки по-високо налягане и специализирани инструменти, този метод произвежда чисти ръбове, подходящи за зъбчати колела, шайби и прецизни компоненти, където качеството на ръба има решаващо значение.

Ето как тези технологии се сравняват при приложения за изтегляне на алуминий:

Свойствата на материала при упрочняване чрез пластична деформация оказват значително влияние върху избора на технологията за алуминий. Всяка операция по формообразуване увеличава якостта на материала, но намалява остатъчната му пластичност. За детайли, които изискват няколко интензивни стъпки на формообразуване, може да се наложи междинно отжигане между отделните операции, за да се възстанови способността за формообразуване. Технологии, които осъществяват по-голямо формообразуване с по-малко операции — като например прогресивното или трансферното штамповане — могат да минимизират предизвикателствата, свързани с упрочняването чрез пластична деформация.

Изборът на подходящата техника определя вашата производствена рамка, но инструментите и матриците, които подпомагат тези методи, в крайна сметка определят вашия успех при производството на алуминиеви компоненти.

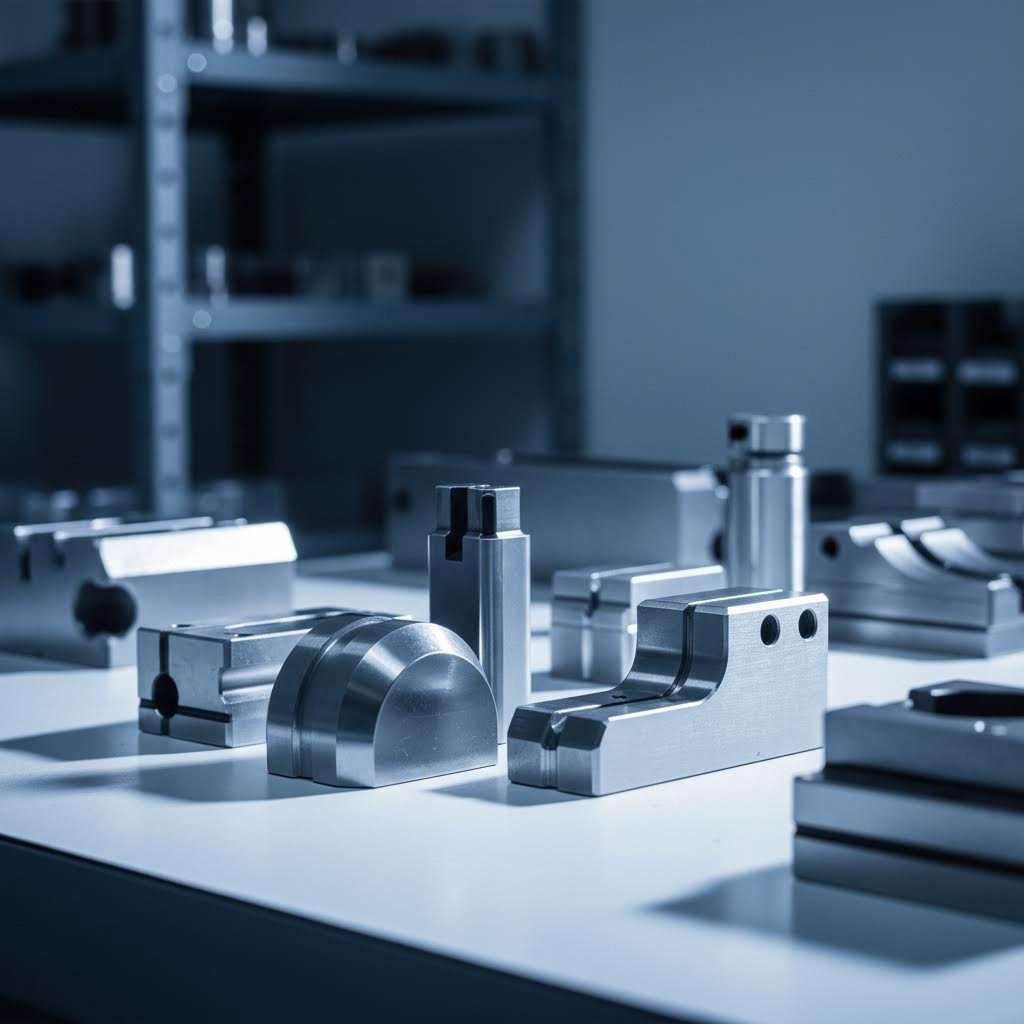

Инструменти и проектиране на матрици за алуминиево штамповане

Вие сте избрали своята техника и разбирате етапите на процеса. Но точно тук повечето проекти успяват или провалят: самите инструменти. Матриците за алуминиево штамповане изискват принципно различни проектирани решения в сравнение с инструментите за стомана. Ако пренебрегнете тези детайли, ще се сблъскате с отломки, излишни заострени ръбове (бурини), преждевременно износване на инструментите и непоследователно качество на детайлите.

Какво прави инструментите за алуминиево штамповане толкова различни? Отговорът се крие в разбирането на уникалното механично поведение на алуминия по време на рязане и формоване.

Зазорът и геометрията на матрицата за алуминий

Зазорът на матрицата — разстоянието между режещите ръбове на пуансона и матрицата — силно влияе върху резултатите при штамповане на листов метал. Точно тук алуминият противоречи на установените представи.

Общото правило за рязане на материали предполага, че по-меките метали изискват по-малки зазори. Алуминият обаче се държи по-различно. Според Производителят , недостатъчният зазор по време на рязане причинява компресионна деформация, докато прекалено големият зазор причинява разтегателна деформация. Когато зазорът е твърде малък, метала се разкомпресира след фрактурирането и стиска страните на пробойника, което рязко увеличава триенето и води до образуване на влакна.

Така какви зазори са най-подходящи? Зазорите за рязане на алуминий рядко трябва да бъдат по-малки от 5 процента от дебелината на метала от всяка страна. Често просто увеличаването на зазора до между 12 и 18 процента от всяка страна може значително да намали образуването на влакна. Това противоречи на интуицията — всъщност вие разширявате зазора, а не го стягате.

Защо това работи? Увеличената зазорност разтяга метала леко в матрицата, преди да настъпи чупене. След като метала се прекъсне, той се отдалечава от пуансона вместо да го стиска. Целта е да се предизвика разрушение на метала на опън, а не на натиск.

Геометрията на пуансона и матрицата изисква равно внимание:

• Режещият ъгъл има значение: Макар рязането на стомана под ъгъл 90 градуса спрямо повърхността на детайла да работи добре, алуминият дава по-добри резултати при рязане под ъгъл. Рязането по наклонена повърхност предизвиква разтягане на метала надолу на опън преди самото рязане, което кара алуминия да се отдръпне от пуансона. С увеличаването на режещия ъгъл зазорността може да намалее.
• Поддържайте режещите секции перпендикулярни: Дори незначителни отклонения по ъгъл могат да причинят образуване на стружки. Горната част трябва да бъде шлифована идеално перпендикулярно спрямо долната част на секцията. Всякакво отклонение води до неравномерно разпределение на напрежението и следователно до проблеми с качеството.
• Остри ръбове са задължителни: Режещите секции трябва да имат изключително остри ръбове — не е необичайно алуминиевата режеща секция да има радиус само 0,005 инча. С увеличаването на ъглите на рязане необходимостта от бръснещо остри ръбове става още по-критична.
• Намаляване на навлизането на пробойника: Намаляването на разстоянието, на което пробойникът навлиза в матрицата, намалява триенето в контактната зона. Тази проста корекция намалява образуването на стружки и удължава срока на експлоатация на инструмента.
• Точна подгонка на детайлите: Детайлът трябва да се побира в долната матрица с изключителна точност, а натисковата или изтегляща плочка трябва да приляга плътно към алуминиевия детайл. Неплътните посадки предизвикват люлеене, което води до образуване на стружки и непоследователни резове.

Що се отнася до обходните надрези в штамповите матрици за формоване на листов метал, тези конструктивни елементи помагат за контролиране на движението на материала и предотвратяване на набръчкване по време на сложни формовъчни операции. При алуминий обходните надрези трябва да бъдат внимателно позиционирани и размерирани, за да се вземе предвид склонността на материала към локално деформиране.

Стратегии за смазване и предотвратяване на износ

Алуминият представлява парадокс: той е по-мек от стоманата, но в същото време по-абразивен за режещите инструменти. Как е възможно това? Оксидният слой, който се образува естествено върху повърхността на алуминия, е изключително твърд и действа като пясъчна хартия спрямо инструменталната стомана. Тази абразивност може сериозно да повреди режещите участъци, ако не се управлява правилно.

Освен това алуминият се описва като много „лепкав“ или прилепващ материал. Тази лепкавост предизвиква натрупване на материал върху повърхностите на инструментите, което води до галване, повърхностни драскотини и проблеми с размерите. Правилното смазване става вашата основна защита.

Ефективните стратегии за смазване включват:

• Използване на смазочни материали с бариерен тип: Те създават физическа бариера между повърхностите на алуминия и инструментите, предотвратявайки директен метал-метален контакт, който предизвиква адхезия и галване.
• Нанасяне на смазочен материал равномерно: Неравномерното смазване води до непоследователни резултати. Автоматизираните системи за смазване гарантират, че всяка заготовка получава подходящо покритие.
• Съответствие между смазочния материал и операцията: Операциите по дълбоко изтегляне изискват по-тежки смазочни материали в сравнение с простото пробиване. Консултирайте се с доставчиците на смазочни материали за формулировки, специално предназначени за алуминий.
• Разгледайте сухи филмови смазочни материали: За определени приложения сухите филмови покрития, нанесени върху заготовките преди шампирането, дават отлични резултати без неудобствата, свързани с течните смазочни материали.

Предотвратяването на износването на инструментите излиза извън обсега на смазването:

• Качество на повърхностната отделка: Режещите секции трябва да имат високо полирани повърхности и антифрикционни покрития, когато е възможно. Отделете време за линейно шлифоване и полиране на секциите в посоката на рязане. Повърхностите, обработени ръчно чрез шлифоване, имат изключително слаба производителност при рязане на алуминий.
• Избор на покритие за инструментите: Съвременните покрития като нитрид на титан (TiN), карбонитрид на титан (TiCN) или диамантоподобен въглерод (DLC) значително удължават живота на матриците при работа с алуминий. Тези покрития намаляват триенето и устойчиви са на адхезивното износване, причинено от алуминия.
• Избор на материал за матрица: Инструменталните материали от бързорежеща стомана и карбид по-добре устояват на абразивния оксиден слой на алуминия в сравнение със стандартните инструментални стомани. При производство в големи обеми инвестициите в премиални материали за матрици се окупяват чрез по-дълъг живот на инструментите и по-еднородни детайли.
• Външни натискови плочи: Въпреки че понякога са скъпи и създават предизвикателства при отстраняването на отпадъците, външните натискови плочи помагат да се издърпа металът в напрежение към плочата и намаляват напрегнатата област. Това води до по-малко люспи и по-малки резачни заострени ръбове.

Изискванията към натиска при штамповката на алуминий обикновено са по-ниски от тези при штамповката на стомана поради по-ниската якост на алуминия при опън. Въпреки това не намалявайте натиска просто пропорционално. По-мекият материал изисква достатъчна сила, за да се осъществи чисто рязане без прекомерна деформация. Препоръчителната скорост на пресата варира в зависимост от типа операция — пробиването и изрязването често могат да се извършват по-бързо от дълбокото изтегляне, където потокът на материала изисква по-точно контролирано време.

Пълното елиминиране на остри ръбове и заострени изпъкнали части при рязането на алуминий остава предизвикателна задача. Всъщност обаче ключът е в това да се накара метала да се разруши под действие на опън, а не на компресия — това насочва всяко решение относно използваните инструменти. Когато материала се отдалечава от пробивния инструмент вместо да го стиска, триенето намалява и качеството се подобрява.

С подходящо проектирани инструменти налице следващият логичен въпрос е: какво е поведението на алуминия по време на шампиране в сравнение със стоманата и кога трябва да изберете единия материал пред другия?

Сравнение между шампиране на алуминий и стомана

Научихте техниките, изискванията към инструментите и етапите на процеса за шампиране на алуминий. Но тук възниква въпрос, който се задава постоянно: какво всъщност е поведението на алуминия в сравнение със стоманата по време на формоване? Разбирането на тези разлики не е само академично — то директно влияе върху вашите решения за избор на материала и параметрите на процеса.

Двете метала не могат да бъдат по-различни на молекулярно ниво. Стоманата има телесно центрирана кубична (BCC) структура при стайна температура, докато алуминият има плоско центрирана кубична (FCC) структура. Според FormingWorld тази разлика може да се установи чрез прост тест: стоманата силно се привлича от магнитната сила, докато алуминият не се привлича. Това фундаментално различие определя седем критични разлики в поведението по време на операциите по штамповане.

Ключови разлики в поведението по време на формоване

При сравнение на штамповани компоненти от алуминий и стомана няколко механични свойства водят до рязко различни резултати по време на процеса на формоване:

• Характеристики на еластичното връщане: Модулът на Юнг измерва колко твърд е един материал в еластичната зона. Тази характеристика е обратно пропорционална на резултатите от еластичното връщане (springback). Ако се изработват идентични детайли от стомана и алуминий с еднакви инструменти, окончателните им форми ще се различават значително. Алуминиевият компонент ще прояви много по-високо еластично връщане в сравнение със стоманения, което изисква компенсация на инструментите от 2–5 градуса или повече, за да се постигнат целевите геометрии.
• Деформационна способност след образуване на врат (necking): Тук процесът на дърпане на алуминий става особено предизвикателен. Стоманата може да издържи почти два пъти по-голяма деформация след началото на образуването на врат (necking), отколкото нейният лимит на равномерно удължение (UE). Алуминият обаче не може да издържи никаква значима допълнителна деформация след достигане на UE — обикновено по-малко от 10 % от стойността на UE. Това означава, че веднъж започне ли алуминият да образува врат, разрушението настъпва бързо.
• Поведение на материала при течение: Коефициентът на Ланкфорд (R-стойност) предвижда как се разпределя деформацията между повърхностната площ и дебелината. По-ниската R-стойност на алуминия означава, че деформацията се концентрира предимно върху промените в дебелината. При операциите по изтегляне материали с по-ниски R-стойности показват значително увеличение на дебелината под компресията от държача на заготовката.
• Разпределение на деформацията: Експонентът на упрочняване при деформация (n-стойност) описва колко добре материалът разпределя напрежението по цялата повърхност на листа, като избягва локално образуване на вратове. За стомана като DC05 n-стойността остава относително постоянна през цялото пластично деформиране. За алуминий 5754 n-стойността рязко намалява, когато деформацията се доближи до равномерното удължение. Това означава, че штамповката на алуминий започва с добра способност за разпределение на напрежението, но тази способност бързо се губи по време на процеса на формоване.
• Поведение при разширена деформация: При моделиране на реалните криви на напрежение-деформация до 100 % деформация алуминият показва значително по-малък наклон в сравнение със стоманата. Това отразява намалената способност на алуминия за деформация близо до и след равномерното удължение — всяко допълнително напрежение предизвиква по-големи деформации, което прави опитното изпитване на инструментите по-трудно и предотвратяването на пукнатини по-затруднено.

Диаграмата на граничните деформации (FLD) визуално представя тези разлики. Тъй като алуминият има по-ниски стойности на коефициента R и намаляващи стойности на коефициента n близо до равномерното удължение (UE), максималната точка на кривата на граничните деформации при алуминия е по-малка в сравнение с дълбоко теглените стомани. Това директно се превръща в намалена способност за деформация по време на штамповката на алуминий.

По-долу е представено изчерпателно сравнение на тези материали по ключовите параметри за штамповка:

Кога да изберете алуминий вместо стомана

При тези различия в поведението кога използването на алуминий за шампиране е подходящо за вашата област на приложение? Решението обикновено се свежда до балансиране на техническите изисквания спрямо практическия опит и ограниченията:

• Приложения с критичен теглонасят: Когато всяка грам важи — каросерийни панели за автомобили, аерокосмически компоненти, преносими електронни устройства — предимството на алуминия в тегло (една трета по-лек от стомана) оправдава допълнителната сложност на процеса.
• Изисквания за корозионна устойчивост: За открити, морски или влажни среди естественият оксиден слой на алуминия осигурява вродена защита. Според Tenral обаче нетретираните алуминиеви части ще се окислят и побеляват при излагане на открито. Анодизационната обработка позволява на частите да издържат изпитания със солен разтвор в продължение от над 480 часа и да останат без ръжда в течение на повече от 5 години.
• Термално управление: Топлоотводи, компоненти на радиатори и корпуси за електроника печелят от превъзходната топлопроводимост на алуминия.
• Икономика на производство с висок обем: За масово производство над 100 000 бройки месечно шампираните алуминиеви детайли осигуряват разходи по единица, които са приблизително с 25 % по-ниски в сравнение с неръждаемата стомана, след като разходите за форми се разпределят върху серийното производство.

Стоманата остава по-добрият избор, когато:

• Изисква се максимална якост: Носещи конструктивни компоненти, предавки и приложения с високо натоварване предпочитат надмощието на стоманата по отношение на абсолютната якост.
• Сложността на формоването е изключително висока: По-високата дуктилност на стоманата след вратовидното стесняване (necking) и стабилната стойност на показателя n правят агресивните операции по формоване по-издръжливи.
• Производство в малки серии: При месечни обеми под 10 000 бройки пропорцията от разходите за форми при алуминия става по-неблагоприятна в сравнение с алтернативите от стомана.
• Бюджетните ограничения са строги: Единичните цени за шампиране на неръждаема стомана са приблизително 1,5–2 пъти по-високи в сравнение с алуминия, но по-ниската чувствителност на стоманата към инструментите може да намали общите проекти разходи за по-прости части.

Само разликите в обработката на материала изискват значителни промени в оборудването. Магнитните системи за вземане и поставяне, използвани за стомана, няма да функционират с алуминий и трябва да бъдат заменени с роботизирани вакуумни върхове. Сензорните системи в пресата също трябва да бъдат адаптирани за откриване на немагнитни материали.

Разбирането на тези фундаментални разлики в поведението на алуминия и стоманата по време на штамповане позволява обоснован избор на материал. Но производството на качествени детайли с постоянна точност изисква надеждни методи за инспекция и стандарти за допуски — следващото критично съображение за всяка штамповаща операция.

Контрол на качеството и стандарти за допуски

Вие сте инвестирани в подходящи штамповъчни матрици, избрали сте правилния сплав и оптимизирали сте параметрите на формоването. Но как разбирате дали вашите штампувани алуминиеви детайли действително отговарят на спецификациите? Без строг контрол на качеството дори най-добре проектираните штамповъчни операции могат да произвеждат несъответстващи резултати, които водят до скъпи откази и оплаквания от страна на клиентите.

Проверката на качеството на алуминиевите штамповани части предлага уникални предизвикателства. По-меката повърхност на материала лесно се драска по време на обработката, вариациите в еластичното възстановяване могат да повлияят върху размерната точност, а естественият оксиден слой може да скрива подлежащи дефекти. Нека разгледаме методите за инспекция и толерантностите, които гарантират, че вашите компоненти отговарят на изискванията за изискващи приложения.

Методи за инспекция на штамповани алуминиеви части

Ефективният контрол на качеството започва задълго преди първата част да бъде извадена от пресата. Комплексната програма за инспекция обхваща входящите материали, мониторинга по време на производствения процес и крайната верификация. Ето ключовите точки за проверка и техниките, използвани през целия производствен цикъл:

• Проверка на входните материали: Потвърдете състава на сплавта, означението на термичната обработка и дебелината на листа преди началото на производството. Проверките на състоянието на повърхността откриват драскотини, петна или неравномерности в оксидния слой, които биха могли да повлияят върху качеството на готовата част.
• Първа инспекция по член (FAI): Първоначалните части от нова производствена серия подлагат на изчерпателна размерна проверка спрямо техническите чертежи. Това установява базовото съответствие преди започване на пълномащабното производство.
• Координатно-измервателни машини (КИМ): Тези автоматизирани системи точно измерват сложни геометрии, положенията на отворите и критичните размери с точност до 0,001 мм. Инспекцията с координатно-измервателна машина (CMM) се оказва съществена за алуминиевите шампираните части с изисквания за тесни допуски.
• Оптични измервателни системи: Инспекцията въз основа на компютърно зрение бързо проверява двуизмерни характеристики като диаметри на отвори, контури на ръбове и повърхностни модели. Тези системи се отличават с високоскоростна инспекция за мониторинг на производствения процес.
• Височинни мерки и шублери: Традиционните ръчни инструменти продължават да имат стойност за бързи текущи проверки на дебелината, ъглите на огъване и общите размери. Операторите извършват тези измервания през регулярни интервали по време на производствените серии.
• Годен/негоден калибри: Специално проектираните калибри проверяват критични характеристики като размери на отвори, широчина на пазове и прилягане по форма. Тези прости инструменти позволяват бързи решения за приемане/отхвърляне без сложни измервания.
• Уреди за измерване на шероховатост на повърхността: Профилометрите измерват стойностите Ra (средна неравност), за да се провери дали качеството на повърхностната обработка отговаря на спецификациите. Склонността на алуминия към задиране прави проверката на качеството на повърхността особено важна.
• Визуална проверка: Квалифицирани инспектори проверяват детайлите за козметични дефекти, включително драскотини, вдлъбнатини, заострени ръбове и промяна на цвета. Правилното осветление и увеличителните инструменти подобряват откриването на дефекти върху отразяващата повърхност на алуминия.
• Статистически контрол на процеса (SPC): Непрекъснатите измервания предоставят данни за контролни карти, които идентифицират отклонения в процеса, преди детайлите да излязат извън спецификациите. Този проактивен подход позволява ранно откриване на проблеми и намалява брака и необходимостта от поправки.

За автомобилните приложения изискванията към качеството стават още по-строги. Според Regal Metal Products, компаниите трябва да спазват стандарта IATF 16949, за да останат конкурентоспособни в автомобилната доставческа верига. Този глобален стандарт за управление на качеството, установен от Международния автомобилен работен форум (International Automotive Task Force), гарантира последователно качество чрез документирани процедури, редовни одити и процеси за непрекъснато подобряване.

Постигане на тесни допуски при производството

Какви допуски можете реалистично да постигнете при алуминиеви штамповани части? Отговорът зависи от няколко фактора, включително избора на сплав, сложността на детайла и възможностите на вашия доставчик.

Общи насоки за допуските при штамповани алуминиеви компоненти включват:

• Линейни размери: Стандартното штамповане постига ±0,1 мм до ±0,25 мм, в зависимост от размера и сложността на детайла. При прецизни операции могат да се постигнат допуски от ±0,05 мм или по-тесни при подходящи штампови инструменти и контрол на процеса.
• Диаметри на отвори: Пробитите отвори обикновено имат допуск от ±0,05 мм до ±0,1 мм. При операциите по финото изрезаване се постигат още по-тесни допуски и превъзходно качество на ръбовете.
• Ъгли на огъване: Стандартното огъване осигурява допуск от ±1° до ±2° след компенсиране на еластичното връщане. За прецизни приложения, изискващи допуск от ±0,5° или по-добър, са необходими специализирани инструменти и контрол на процеса.
• Плоскостност: Плоскостта на листовия материал – 0,1 мм на всеки 100 мм – представлява постижима цел за повечето штамповани алуминиеви детайли. За критични приложения може да се изискват вторични операции по изравняване.
• Допуски за позициониране: Позиционирането на отвор към отвор и на елемент към ръб обикновено се поддържа в рамките на ±0,1 мм при правилно поддържани прогресивни или трансферни матрици.

Според HLC Metal Parts напредналите штамповъчни производствени мощности поддържат допуски в рамките на 0,01 микрона за изискващи приложения. Това ниво на прецизност изисква инвестиции в съвременно оборудване, климатично контролирани среди и строга документация на процеса.

Няколко фактора влияят върху способността ви да поддържате тесни допуски последователно:

• Състояние на инструмента: Износването на матрицата директно влияе върху размерната точност. Редовните графици за поддръжка и протоколите за замяна предотвратяват отклонение от допуските.
• Еднородност на материала: Вариациите в дебелината на листовия материал, твърдостта му и състава на сплавта влияят върху поведението при формоване. Входящият контрол открива проблемния материал, преди той да влезе в производствения процес.
• Състояние на пресата: Паралелността на плунжера, точността на затварящата височина и постоянството на натисковата сила всички оказват влияние върху качеството на детайлите. Профилактичната поддръжка осигурява работа на пресите в рамките на техническите спецификации.
• Околкови фактори: Температурните колебания причиняват термично разширение на инструментите и детайлите. Помещенията с климатичен контрол минимизират този фактор за прецизни работи.
• Обучение на операторите: Квалифицираните оператори разпознават ранните признаци на намаляване на качеството и предприемат коригиращи мерки, преди да бъде произведен брак.

Сертификатите за качество осигуряват увереност, че доставчикът на штамповани компоненти поддържа системите, необходими за постигане на последователни резултати. Сертификацията ISO 9001 установява базовите изисквания към управлението на качеството. За штамповани алюминиеви части за автомобилна промишленост сертификацията IATF 16949 демонстрира ангажимента към строгите стандарти, които от тази индустрия се изискват. Приложенията в медицинската техника може да изискват съответствие с ISO 13485.

При оценката на потенциални доставчици задайте въпроси относно техните възможности за инспекция, техните показатели за спазване на допуски и техните сертификати за качество. Добре проектирана основа за инструменти и матрици, комбинирана с документирани процеси за качество, гарантира производството на последователни штамповани компоненти, от които вашите приложения имат нужда. Когато качествените системи са налице, разбирането на начина, по който различните индустрии използват тези штамповани компоненти, разкрива пълния обхват на влиянието на алюминиевото штамповане в различните сектори на производството.

Индустриални приложения на штамповани алюминиеви части

Вие сте овладели техническите основи — избор на сплави, етапи на процеса, проектиране на инструменти и стандарти за качество. Но къде всъщност отиват всички тези штамповани алуминиеви компоненти? Отговорът обхваща почти всеки основен производствен сектор — от автомобила, с който пътувате, до смартфона в джоба ви.

Разбирането на реалните приложения ви помага да осъзнаете защо производителите правят конкретни избори на материали и процеси. Всеки сектор налага уникални изисквания, които влияят върху всичко — от избора на сплав до повърхностната обработка. Нека разгледаме как штампованите алуминиеви листови метални компоненти решават ключови предизвикателства в различни отрасли.

Автомобилни и аерокосмически приложения

Тези два сектора водят голяма част от иновациите в областта на алуминиевите штамповки и разширяват границите на възможното за леки и високопроизводителни компоненти.

Автомобилни приложения са приели алуминиевото штамповане, тъй като производителите на автомобили се изправят пред все по-строги регулации за икономия на гориво и емисии. Всеки премахнат килограм от автомобила директно се отразява в подобряване на ефективността. Според Eigen Engineering типичните автомобилни алуминиеви штамповки включват скоби, топлоизолационни екрани и конструктивни рамки.

• Тапицерии и затварящи елементи: Капаци на капака на двигателя, капаци на багажника и вратни панели все по-често използват штампован алуминий, за да намалят теглото на каросерията в бяло с 40 % или повече спрямо стоманените им еквиваленти.
• Конструкционни скоби: Опори на двигателя, компоненти на подвеската и усилващи елементи на шасито използват благоприятното съотношение между якост и тегло на алуминия за критични натоварени приложения.
• Топлинни щитове: Штампованият алуминий защитава чувствителни компоненти от топлината на изпускателната система, използвайки отличните термични свойства на материала.
• Батерийни корпуси: Производителите на електромобили разчитат на штамповани алуминиеви корпуси за защита на батериите, като едновременно минимизират допълнителното тегло.
• Компоненти за интериорна отделка: Декоративните и функционалните вътрешни части печелят от способността на алуминия да приема релефни алуминиеви повърхности и анодирани повърхности.

Аерокосмически приложения изискват още по-високи стандарти за производителност. Намаляването на теглото се отразява директно върху горивната ефективност и капацитета за товар — критични фактори, когато всеки грам влияе върху експлоатационната икономика.

• Конструктивни компоненти на фюзелажа: Според Winco Stamping , части на фюзелажа на самолети и компоненти на шасито могат да се произвеждат чрез процеси на алуминиево штамповане.
• Вътрешни скоби и монтажни компоненти: Фиксиращи елементи за кабината, рамки на седалки и подпори за горните багажни отделения използват штампован алуминий за приложения, при които теглото е критично.
• Електронни корпуси за авиационни системи: Корпусите на електронното оборудване изискват електромагнитно екраниране и термично управление, които алуминият осигурява ефективно.
• Компоненти на органите за управление: Крилца, елерони и рулеви елементи включват штампувани алуминиеви части, където намаляването на теглото подобрява характеристиките на управляемост на самолета.

И двете индустрии споделят общи фактори при вземането на решения: проследимост на сертифицирани материали, изисквания за тесни допуски и строга документация за качеството. Доставчиците, които обслужват тези сектори, обикновено поддържат сертификация IATF 16949 за автомобилната индустрия и AS9100 за аерокосмическата индустрия.

Електронни компоненти и компоненти за потребителски стоки

Електронната индустрия поставя напълно различни предизвикателства — миниатюризацията, термичното управление и електромагнитната съвместимост определят избора на материали в този случай.

Приложения в електрониката използват термичната проводимост и екраниращите свойства на алуминия:

• Радиатори за отмятане на топлина: Штампованите алуминиеви радиатори отвеждат топлинна енергия от процесори, захранващи блокове и системи за LED осветление. Термичната проводимост и формоваемост на материала позволяват сложни геометрии на ребрата, които максимизират ефективността на охлаждането.
• Електрически корпуси и кутии: Според Worthy Hardware, дълбокото изтегляне създава безшевни корпуси, които осигуряват отлична защита, докато постепенното шемпелуване с матрица произвежда скобите и вътрешните монтиращи елементи.
• Компоненти за екраниране от радиочестотни смущения: Шемпелуваните алуминиеви екрани предотвратяват електромагнитни смущения между отделните участъци на веригата и защитават чувствителната електроника от деградация на сигнала.
• Корпуси на конектори: Малки, прецизно оформени корпуси защитават електрическите връзки и едновременно с това осигуряват възможности за монтиране. Алуминиевото шемпелуване с многопозиционна машина (multislide) се отличава с производството на тези сложни компоненти в големи количества.
• Контакти и клеми на батерии: Битовата електроника разчита на шемпелувани алуминиеви контакти за леки и корозионноустойчиви електрически връзки.

Приложения за потребителски продукти обхващат огромен спектър от ежедневни продукти, където алуминиевото шемпелуване осигурява практически предимства:

• Продукти за кухня: Цедки, бъркалки, контейнери за съхранение и компоненти на съдове за готвене използват шемпелуван алуминий благодарение на неговата корозионна устойчивост и безопасност за храна.
• Корпуси на уреди: Барабаните на перални машини, панелите на хладилници и корпусите на малки битови уреди печелят от издръжливостта и качеството на повърхностната обработка на алуминия.
• Спортни стоки: Рамки на оборудване, защитни корпуси и структурни компоненти за всичко – от туристически принадлежности до фитнес оборудване.
• Осветителни тела: Отражатели, корпуси и монтажни скоби за жилищни и търговски осветителни системи.

Приложения за медицински устройства изискват изключителна чистота и биосъвместимост:

• Помощни средства за мобилност: Winco Stamping отбелязва, че ходилки, тояги, кошове за инвалидни колички и помагала за писане използват штампувани алуминиеви части поради тяхната лекота и издръжливост.
• Корпуси на диагностични уреди: Корпусите на медицински устройства за визуализация и наблюдение изискват прецизни размери и отлично качество на повърхностната обработка.
• Компоненти на хирургически инструменти: Дръжки, предпазители и структурни елементи, при които намаляването на теглото подобрява ергономиката по време на продължителни процедури.
• Табли за стерилизация: Штампованите алуминиеви контейнери издържат многократни цикли на автоклав, като остават леки за работа с тях.

Какви фактори при вземането на решения накарват производителите в тези разнообразни индустрии да избират алуминиево штампане? Отговорът обикновено се свежда до пет ключови съображения:

• Изисквания за тегло: Приложения, при които масата на компонента директно влияе върху производителността на продукта или потребителския опит, предпочитат алуминия.
• Обем на производството: Големите обеми на производство оправдават инвестициите в инструменти, които осигуряват ниски разходи за отделна част — прогресивното и трансферно штампане са особено подходящи в този случай.
• Влияние на околната среда: Приложения на открито, в морска среда или при висока влажност се възползват от естествената корозионна устойчивост на алуминия.
• Топлорегулационни нужди: Продуктите, които генерират или са чувствителни към топлина, използват високата топлопроводимост на алуминия за пасивно охлаждане.
• Изисквания за повърхностна обработка: Потребителските продукти, които изискват анодирани, пръскани с прахови покрития или релефни алуминиеви повърхности, правят алуминия естествен избор.

Широкият спектър от приложения демонстрира универсалността на алуминиевото штамповане в различни индустрии с изключително различни изисквания. Независимо дали се произвеждат милиони малки електронни скоби чрез многопозиционно алуминиево штамповане или големи автомобилни панели чрез пренасящи матрици, основният процес се адаптира, за да отговаря на разнообразните производствени предизвикателства.

С това разбиране къде намират приложение штамповани алуминиеви компоненти, последният въпрос става изборът на подходящ партньор за производство, който да реализира вашия проект от концепция до серийно производство.

Избор на подходящ партньор за алуминиево штамповане

Изследвали сте избора на сплави, етапите на процеса, изискванията към инструментите и стандартите за качество. Сега идва решението, което свързва всичко заедно: изборът на производствен партньор, който действително може да изпълни изискванията на вашия проект. Погрешният избор може да означава пропуснати срокове, проблеми с качеството и надвишаване на бюджета. Правилният партньор става стратегически актив, който укрепва вашата верига за доставки в продължение на години.

Какво отличава изключителните доставчици на алуминиеви штамповки от средните? Отговорът включва оценка на възможностите по няколко измерения — от техническата експертиза и системите за качество до конкурентоспособността по отношение на разходите и комуникацията. Нека разгледаме подробно факторите, които имат най-голямо значение при вземането на това критично решение.

Оценка на партньори за штамповка и техните възможности

Според Talan Products изборът на доставчик на метални штамповани изделия е критично решение, което директно влияе върху качеството на вашето производство, разходите и надеждността на веригата ви за доставки. Независимо дали закупувате за автомобилна, промишлена или потребителска употреба, изборът на правилния партньор може да означава разликата между успех и скъпи проблеми.

При оценката на потенциални партньори за вашите проекти с изтеглени алуминиеви детайли обърнете внимание на следните основни критерии:

• Доказано високо качество и ниски нива на дефекти: Качеството е неподлежащо на компромис при избора на доставчик на штамповани изделия. Търсете компания с ниско ниво на дефекти, изразено в брой дефектни части на милион (PPM), тъй като това силно показва контрол върху производствения процес и надеждност. По-малко дефекти означават по-малко отпадъци и по-малко прекъсвания в производствения ви график.
• Надеждно доставяне навреме: Отличният партньор за штамповане изпълнява задълженията си навреме, всеки път. Закъснелите части могат да спрат производствените линии, да увеличат разходите и да предизвикат сериозни неефективности. Преди да поемете задължения, попитайте потенциалните доставчици за техните метрики за изпълнение на доставките.
• Конкурентоспособност по отношение на разходите и ефективност: Най-ефективните компании за метално штамповане предлагат глобално конкурентни цени, без да жертват качеството. Високата производствена ефективност се отразява в по-ниски разходи за отделна част за вашите проекти.
• Опит и дългосрочни партньорства: Силният послужителен запис за задържане на клиенти е сигнал за доставчик, на когото можете да имате доверие. Ако една компания поддържа дългосрочни клиенти, това вероятно означава, че осигурява последователно качество, надеждност и обслужване.
• Квалифициран персонал и ангажимент към обучение: Вашият партньор за штамповане трябва да инвестира в развитието на персонала си. Експертността се отразява в по-високо качество, по-голяма ефективност и по-добри възможности за решаване на проблеми, когато използването на алуминий поражда неочаквани предизвикателства.
• Безопасност на работното място и оперативна стабилност: Безопасното работно място означава по-малко прекъсвания, по-висока продуктивност и доставчик, на когото можете да разчитате на дълга база. Попитайте за показателите по безопасност по време на вашата оценка.
• Напреднали възможности за симулация: Партньорите, които използват CAE симулация за предотвратяване на дефекти, могат да идентифицират потенциални проблеми още преди рязането на стомана за изработката на инструменти. Според Keysight симулацията позволява тестване на различни материали и конструкции без скъпи физически прототипи, което ускорява иновациите и осигурява по-точен контрол върху крайния продукт.
• Сертификати за качество: Сертификатът ISO 9001:2015 гарантира строги процеси за управление на качеството. За автомобилните приложения сертификатът IATF 16949 е задължителен — той демонстрира ангажимент към строгите стандарти, които отрасълът изисква.

Оптимизиране на вашия проект за шампиране на алуминий

Разбирането на факторите, които определят разходите за шампиране на алуминий, ви помага да вземете обосновани решения, които балансират изискванията за качество спрямо бюджетните ограничения. Няколко взаимосвързани фактора определят крайната икономика на вашия проект:

Материални разходи представляват значителна част от бюджета ви за проект. Според Worthy Hardware алуминият се намира в средата на ценовия спектър — по-скъп на килограм от обикновена въглеродна стомана, но по-евтин от неръждаема стомана, латун, мед и сплави с високо съдържание на никел. Обаче изчисляването на разходите не е толкова просто, колкото сравняването на цената на килограм:

Когато се вземат предвид по-дългият срок на служба на инструментите, намалените изисквания за довършителна обработка и по-ниските разходи за доставка, алуминият понякога може да стане по-икономичният избор — особено за приложения, при които се изисква лекота, а изтеглянето на алуминиеви компоненти осигурява предимства по отношение на производителността.

Инвестиция в инструментариум представлява значителна първоначална инвестиция, която се разпределя върху целия ви обем на производство. Сложните прогресивни матрици за производство в големи серии могат да струват значително повече от простите еднооперационни инструменти, но при мащабно производство те осигуряват рязко по-ниски разходи на единица продукт. Партньорите, които предлагат бързо прототипиране — някои постигат готовност дори за 5 дни — ви помагат да валидирате своите проекти, преди да се ангажирате с производствени инструменти.

Икономика на обема на производството формират основно вашата структура на разходи. При производството в големи серии разходите за инструменти се разпределят върху по-голям брой изделия, което прави икономиката на единица все по-изгодна. При производство над 100 000 бройки месечно штампованият алуминий осигурява разходи на единица, които са значително по-ниски от тези при алтернативните методи за формоване.

Опции за обработка на повърхността добавя функционалност и естетика към вашите штамповани части, като в същото време влияе върху общата стойност на проекта:

• Анодиране: Създава издръжлива оксидна пластина, която подобрява корозионната устойчивост и позволява избор на цвят. Анодизирането тип II е подходящо за декоративни приложения, докато анодизирането тип III (твърдо покритие) осигурява устойчивост на износване.
• Пудрово облагане: Нанася дебело, издръжливо покритие в почти всеки цвят. Отлично подхожда за части, които изискват устойчивост на ударни натоварвания и стабилност при UV-лъчение.
• Электроплакат: Нанася метални покрития като никел или хром за подобряване на електропроводимостта, възможността за лепене с оловно-калиев припой или декоративния вид.
• Преобразуващи покрития: Хроматни или безхроматни обработки подобряват адхезията на боята и осигуряват базова корозионна защита.
• Прозрачно покритие: Запазва естествения външен вид на алуминия, като добавя устойчивост на драскотини и корозия.

Всяка обработка влияе по различен начин върху стойността на частта, водещото време и експлоатационните характеристики. Вашият партньор трябва да ви помогне да изберете оптималното покритие според изискванията на вашето приложение.

Целият проектен жизнен цикъл — от първоначалния подбор на материали до окончателната проверка на качеството — извлича полза от ранното включване на партньори. Доставчиците с висок процент на одобрение при първия опит (лидерите в индустрията постигат 93 % или повече) минимизират скъпите повторни проектиране и модификации на инструментите. Техните инженерни екипи могат да идентифицират потенциални предизвикателства при формоването, да препоръчват замяна на сплави или да предложат промени в дизайна, които подобряват производимостта, преди да сте инвестирани в твърди инструменти.

За автомобилни приложения, изискващи съответствие с IATF 16949, партньори като Shaoyi предлагат комплексни възможности за проектиране и изработка на форми, които отговарят на стандартите на производителите на оригинално оборудване (OEM). Тяхната комбинация от напреднали CAE симулации за предотвратяване на дефекти, кратки срокове за бързо прототипиране и доказани системи за качество демонстрира възможностите, които трябва да очаквате от квалифициран партньор за штамповка.

В крайна сметка подходящият производствен партньор разбира, че вашият успех е и неговият успех. Той предлага технически експертиза, системи за осигуряване на качество и производствени възможности, които превръщат вашите проекти в надеждни и икономически ефективни алуминиеви компоненти — доставяйки стойност, която надхвърля значително възможностите на штамповъчната преса.

Често задавани въпроси относно алуминиевото штамповане

1. Какъв е процесът на алуминиевото штамповане?

Алуминиевото штамповане е процес на обработка на метали, при който плоските алуминиеви листове се превръщат в прецизни готови части чрез последователни операции. Той започва с подготовката и инспекцията на материала, следвани от проектирането и настройката на матрицата с компенсация за еластичното възстановяване. Нанася се смазка, за да се предотврати галванозата, след което се извършва рязане (бланкиране), за да се получат парчета с подходящ размер. Пробиването създава отвори и изрязвания, докато формирането и огъването придават тримерна геометрия. Дълбокото изтегляне се използва за създаване на кухи форми при необходимост, а подрязването премахва излишния материал. Процесът завършва с крайни довършителни обработки и контрол на качеството, за да се потвърди размерната точност.

2. Какви са 7-те стъпки в метода за щанцоване?

Седемте най-чести процеса за штамповане на метали включват изрязване (изрязване на плоски форми от листов метал), пробиване (създаване на отвори и вътрешни изрязвания), дърпане (формиране на форми, подобни на чаша или кухи), огъване (създаване на ъгли и фланци), огъване с въздушна подпора (използване на по-малка сила за гъвкав контрол върху ъглите), дънно огъване и монетно огъване (постигане на прецизни ъгли чрез високо налягане) и рязане с притискане (отстраняване на излишния материал от оформените части). При алуминия конкретно всеки етап изисква коригирани параметри, включително по-тесни зазори между матриците, компенсация на еластичното връщане и специализирана смазка, за да се вземат предвид уникалните свойства на материала.

3. Лесно ли се штампва алуминият?

Алуминият се класифицира като мек метал, който се штампва относително лесно в сравнение с по-твърдите материали като стоманата. За штамповката му е необходима умерена сила — обикновено 60–70 % от тази, нужна за стоманата — и тя може да се извърши със стандартно оборудване. Въпреки това алуминият предлага няколко специфични предизвикателства, включително значителен еластичен възврат след огъване, склонност към задиране върху инструментите при липса на подходяща смазка и ограничена пластичност след започване на стесняването („шейпинг“). За успешна штамповка са необходими по-тесни зазори в матриците (12–18 % от всяка страна), специализирани бариерни смазки и инструменти, проектирани специално за поведението на алуминия. Сплави като 1100 и 3003 осигуряват отлична штампуемост за повечето приложения.

4. Колко дебел алуминий можете да штампате?

Алуминиевият листов материал обикновено има дебелина от 0,2 мм до 6 мм за стандартните штамповъчни приложения. Повечето производствени штамповки се извършват с листове с дебелина между 0,5 мм и 3 мм, където материала се формира лесно, без да се изисква изключително високо натоварване. По-дебелият алуминий изисква по-високи пресови сили и може да се наложи извършването на няколко операции по формоване с междинно отжигане, за да се предотврати пукането. При прецизните штамповки могат да се постигнат допуски от ±0,05 мм независимо от дебелината. Оптималната дебелина зависи от конкретния дизайн на детайла, избора на сплав и изискванията към сложността на формоването.

5. Кои алуминиеви сплави са най-подходящи за штамповане?

Най-често използваните алуминиеви сплави за штамповка са 3003 и 5052, които се използват при около 80 % от штамповъчните проекти. Сплавта 3003 предлага отлична формоваемост и добра корозионна устойчивост, поради което е идеална за декоративни орнаменти, скоби и кухненски съдове. Сплавта 5052 осигурява по-висока якост и издръжливост за морски фурнитури и автомобилни компоненти, въпреки че струва около 20 % повече. За чиста формоваемост алуминиевата сплав 1100 е най-добра, но има ниска якост. Сплавта 6061 предлага добри механични свойства за конструктивни приложения. Изборът на сплав зависи от балансирането на изискванията към якостта, сложността на формоването, експозицията към околната среда и бюджетните ограничения.
