Vad är progressiv stansning och hur fungerar den?

Har du någonsin undrat hur tillverkare producerar tusentals identiska metallkomponenter med imponerande hastighet och precision? Svaret ligger i en av metallbearbetningens effektivaste processer. Progressiv stansning är en metod för metallformning i stora volymer där ett kontinuerligt materialband förs fram genom flera arbetsstationer inom ett enda stansverktyg, där varje station utför en specifik operation tills den färdiga komponenten lämnar verktyget i slutet.

Progressiv stansning är en metallbearbetningsteknik där plåt förs genom en sekvens av stationer – var och en utför operationer som t.ex. borrning, blankning, formning eller prägling – tills den färdiga komponenten separeras från bärbandet i en enda, kontinuerlig produktionskörning.

Vad är egentligen en stans i tillverkningssammanhang? Tänk på en stans som ett specialiserat verktyg som formar eller skär material under tryck. Vid progressiv stansning innehåller stansen flera stationer anordnade i sekvens, där varje station är utformad för att utföra en exakt operation på metallbandet när det förs fram genom pressen.

Hur progressiva stansar omvandlar råmetall till precisionsdelar

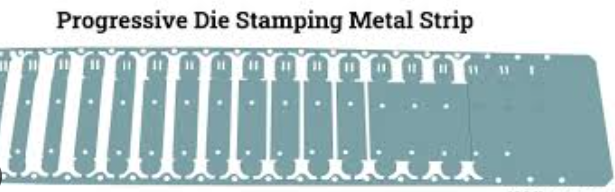

Föreställ dig att mata in ett platt metallband i en maskin och se hur det kommer ut som en fullständigt färdig, användarklar komponent – allt inom några sekunder. Det är kraften i progressiv stans- och stämpelteknik. Processen börjar när en spole med plåtmatas in i stämpelpressen, där den möter en serie noggrant konstruerade stationer.

Varje station har en specifik funktion:

• Genomborrandestationer puncha hål och skapa ledande funktioner som guider bandet genom efterföljande operationer
• Utklippningsstationer skära ut yttre profiler och separera material
• Formningsstationer böja och forma metallen till tredimensionella geometrier
• Prägningsstationer tillämpa slutlig dimensionering och ytbearbetning för stränga toleranser

Vackert med detta system? Alla operationer sker samtidigt i olika sektioner av bandet. Medan en sektion genomgår borrning, får en annan formning och en tredje får sin slutliga prägling – allt i ett enda pressdrag.

Steg-för-steg-resan för bearbetning av metallband

Under progressiv stansning avancerar metallbandet ett exakt avstånd – kallat pitch – vid varje pressdrag. Matningsmekanismer säkerställer konsekvent positionering, medan ledningsnålar justerar materialet vid varje station för dimensionell noggrannhet. Efter stansningen expellerar utkastplattor de färdiga delarna smidigt, vilket möjliggör produktionshastigheter som kan uppgå till hundratals eller till och med tusentals delar per timme.

Denna effektivitet förklarar varför progressivstansningsmetoden dominerar tillverkning i stora volymer inom kritiska branscher. Biltillverkare använder stansverktyg för fästen, kopplingar och strukturella komponenter. Elektroniktillverkare använder dem för precisionskontakter och skärmning. Företag som tillverkar medicintekniska apparater är beroende av dem för kirurgiska instrument och implantatkomponenter, där konsekvens är en icke-förhandlingsbar krav.

Vad är den grundläggande fördelen? Progressivstansning sammanfogar vad annars skulle kräva flera maskiner och hanteringssteg till en strömlinjeformad process. Enligt JVM Manufacturing översätts denna minskning av bearbetningssteg direkt till bättre produktionseffektivitet och lägre kostnad per del vid storskalig produktion.

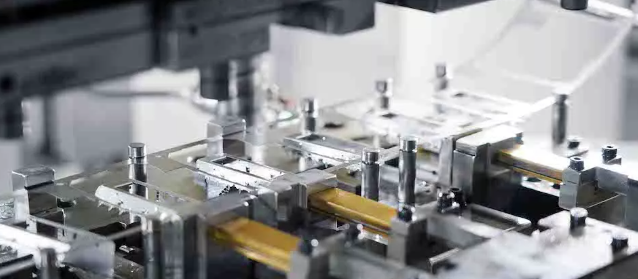

Anatomi för ett progressivt stansverktyg och dess väsentliga komponenter

Att förstå hur en progressiv stans uppnår så imponerande precision kräver att man tittar under ytan. Varje stans är en komplicerad samling där dussintals komponenter arbetar i samklang – och att känna till vad varje del gör hjälper ingenjörer att optimera prestanda, felsöka problem och förlänga verktygets livslängd.

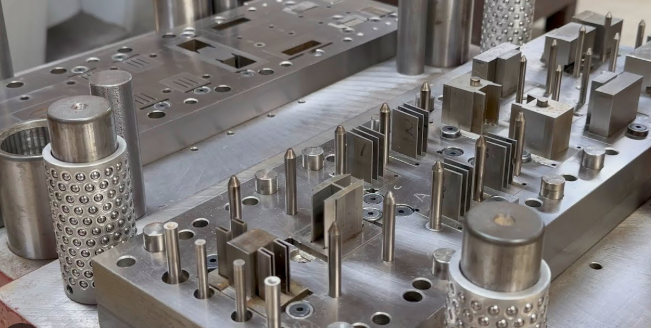

Tänk på en progressiv stans som en precisionsmaskin med tre sammankopplade system: den strukturella grunden som absorberar krafter , de arbetskomponenter som formar metallen och riktningssystemen som bibehåller justeringen genom miljontals cykler. Låt oss gå igenom varje avgörande element.

Komponenter i övre och undre stanssats

Stanssatsen utgör ryggraden i varje plåtstans och ger den styva grunden som alla andra komponenter monteras på. Enligt Tillverkaren måste dessa plattor bearbetas så att de är parallella och plana inom kritiska toleranser – någon avvikelse här sprider sig genom hela verktyget.

• Övre diesko: Överplattan som fästs vid pressens ram och bär alla övre monterade stansverktyg och formkomponenter nedåt vid varje slag
• Undre diesko: Underplattan som är säkrad vid pressens bord och har maskinbearbetade eller flamskurna hål som tillåter avfall och skärvor att falla fritt genom till pressens bord
• Stansplatta (hållare): En härdad platta som exakt positionerar och säkrar skärande stansverktyg, ofta med kullockningsmekanismer för snabb underhållsåtkomst
• - Det är en förlust. Den härdade ståldelen som innehåller stansknappar – precisionsslipade bushingar vars profiler matchar de skärande stansverktygen med beräknad spel
• Stödplattor: Härdade plattor placerade bakom stansverktyg och stansknappar för att fördela koncentrerade krafter och förhindra att de mjukare stansskorna skadas

Skos tjocklek korrelerar direkt med de förväntade krafterna. En prägningsoperation som komprimerar metall mellan övre och undre delar kräver betydligt tjockare skor än en enkel böjningsform. De flesta skor är tillverkade av stål, även om aluminium erbjuder fördelar för vissa applikationer – det väger en tredjedel så mycket, bearbetas snabbt och absorberar chock effektivt vid blankningsoperationer.

Kritiska justerings- och guidningssystem

Precision i progressiva former beror på att hålla övre och undre halvor perfekt justerade under varje slag. Redan mikroskopisk feljustering orsakar interferens mellan punsch och form, accelererad slitage och dimensionell drift i färdiga delar.

• Guidepluggar och lager: Precisionsslipade komponenter, tillverkade med en tolerans på 0,0001 tum, som justerar formskorna under varje slag – tillgängliga i friktionsutförande (med aluminium-bronsbussningar och grafitpluggar) eller kullagerutförande för högre hastigheter och lättare separation
• - Högklackar. Stålblokkar som är skruvade, dubbade och ofta svetsade till båda skorna och som absorberar sidokraften som uppstår vid skärning och formning – avgörande när krafterna är riktade
• Piloter Precisionsspetsar som införs i förut borrade hål i bandet för att säkerställa exakt positionering vid varje station innan bearbetningen påbörjas
• Föringsplattor: Skinner eller kanaler som styr den laterala positionen av bandet medan det matas genom verktyget, vilket förhindrar avvikelse som orsakar felmatning
• Bypassnotcher: Strategiskt placerade utskärningar i avdragsskivan som gör det möjligt för tidigare formade detaljer att passera genom efterföljande stationer utan interferens – avgörande när tidigare operationer skapar upphöjda geometrier som annars skulle kollidera med verktyg i efterföljande stationer

Stötdäckplattan förtjänar särskild uppmärksamhet bland stansverktygsdelar. Denna fjäderbelastade platta omger skärande punscher och avlägsnar material från dem när de återgår. När metall skärs kollapsar den naturligt runt punskroppen. Utan tillräcklig avstänkande kraft fastnar delar vid punscherna och orsakar stopp eller skador.

Hur fungerar dessa progressiva stansverktygsdelar tillsammans för att bibehålla precision över tusentals – eller miljontals – slag? Svaret ligger i fördelad lasthantering. Guidstiftar säkerställer grov justering mellan stansskorna. Hälblock absorberar sidokraften som annars skulle böja guidstiftarna. Piloter justerar bandets position exakt vid varje station. Och styvheten hos korrekt dimensionerade stansskor förhindrar böjning under belastning.

Komponentkvaliteten avgör direkt de uppnåbara toleranserna. Enligt U-Need minskar ledstiftar och bushingar med spegelglatta ytor (Ra = 0,1 μm) som tillverkats genom precisionspolerning kraftigt friktionen och skyddar mot gallring. När toleranser på ±0,001 mm upprätthålls för kritiska komponenter kan hela stanssystemet bibehålla delmått som grovare verktyg helt enkelt inte kan uppnå.

Detta samband mellan komponentprecision och delkvalitet förklarar varför erfarna ingenjörer specificerar strängare toleranser för progressiva stanskomponenter än vad som kanske verkar nödvändigt – den ackumulerade effekten av små förbättringar över dussintals delar ger dramatiska vinster i konsekvensen hos färdiga delar.

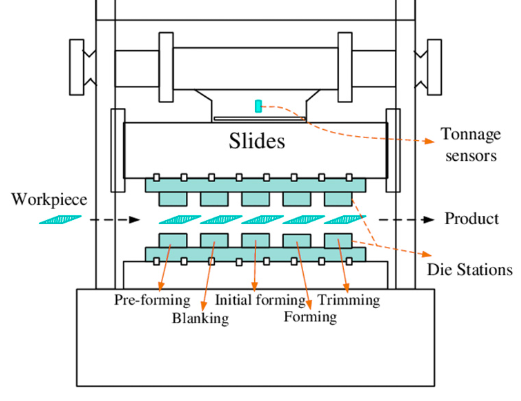

Stationsordning och enskilda operationsfunktioner

Nu när du förstår komponenterna som utgör en progressiv stans, låt oss undersöka vad som faktiskt händer när metallen färdas genom varje station. Föreställ dig ett stafettlopp där varje löpare utför en specifik uppgift innan den vidarebefordrar stavet – förutom att här är "staven" din metallremsa och "löparna" är precisionstillverkade stationer som arbetar i perfekt samordning.

Ordningen är av största betydelse. Placera en formningsstation före den nödvändiga stickoperationsstationen och du skadar verktygen. Placera en prägningsstation för tidigt och efterföljande operationer kommer att förvränga dina noggrant slutförda ytor. Ingenjörer ägnar betydlig tid åt att optimera stansprocessen för att balansera delens kvalitet, verktygens livslängd och produktionseffektiviteten.

Funktioner för stick- och blankningsstationer

Processen för stegvis die-stansning börjar vanligtvis med operationer som tar bort material – vilket skapar hålen, spaltarna och konturerna som definierar din dels geometri. Dessa subtraktiva stationer utgör grunden för allt som följer.

Genomborrandestationer utför den tidigaste arbetet på bandet. Deras främsta funktioner inkluderar:

• Skapande av ledhål: Dessa precisionshål fungerar som "Nordstjärnan" för hela die-processen. När bandet avancerar engagerar ledstiftar dessa hål för att korrigera eventuella positioneringsfel – i princip återställer justeringen vid varje slag
• Formning av interna funktioner: Hål, spalter och öppningar som ska finnas i den färdiga delen stansas innan formningsoperationer som annars kan förvränga dem
• Upprättande av referenspunkter: Vissa genomstansade funktioner används enbart som positionsreferenser (datums) för efterföljande operationer eller för efterföljande monteringsprocesser

Den progressiva stansen vid en genomstansningsstation måste vara hårdare än arbetsstyckets material och exakt dimensionerad i förhållande till die-knappen. Enligt Jeelix denna relation mellan positioneringsstift och centreringshål fungerar enligt principen "korrigering, inte förebyggande" – mataren förser bandet med en ungefärlig position, och koniska centreringstift tvingar det i exakt justering innan något skärande verktyg kommer i kontakt.

Utklippningsstationer skär yttre profiler och separerar delens omkrets från bärarbandet. Till skillnad från perforering – där den utpunksade skivan är skrot – producerar blankning det faktiska arbetsstycket. Viktiga överväganden inkluderar:

• Utrymmesoptimering: Avståndet mellan stansen och dieknappen påverkar kantkvaliteten, burrbildning och verktygsnötning
• Delvis blankningsstrategier: Vissa dies använder progressiv blankning över flera stationer för att hantera krafterna vid komplexa geometrier
• Svinnkontroll: Att säkerställa att blankade delar avlägsnas rent förhindrar skador på die och produktionsstopp

Ordningen på stick- och blankningsoperationer följer logiska regler. Guidhål kommer alltid först. Interna detaljer utförs vanligtvis därefter, med dimensionering och positionering samtidigt som bandet fortfarande är plant och stabilt. Blankningsoperationer som definierar delens yttre kontur sker vanligtvis senare, efter formningsoperationer som kan påverka målexaktheten.

Förklaring av formnings-, drag- och myntningsoperationer

När stickning och blankning har etablerat den tvådimensionella geometrin omvandlar formstationsen det platta metallet till tredimensionella komponenter. Det är här die-stansning verkligen blir imponerande – att se platt material böjas, sträckas och flöda in i komplexa former inom millisekunder.

Den logiska sekvensen för die-bearbetningsoperationer följer vanligtvis detta mönster:

1. Stickning av guidhål: Skapar positionsreferensen som säkerställer noggrannhet genom alla efterföljande stationer
2. Intern borrning: Stansar hål, springor och öppningar medan materialet fortfarande är plant och lätt att styra
3. Utnickning och beskärning: Avlägsnar överskottsmaterial och skapar reliefskärningar som möjliggör omformning utan interferens
4. Inledande omformning: Utför preliminära böjningar och formgivning som förbereder delen för djupare omformningsoperationer
5. Djupdragningsoperationer: Skapar djup och tredimensionella hålrum genom att sträcka materialet in i stanshål
6. Progressiv omformning: Tillämpar ytterligare böjningar, flänsar och geometriska detaljer i noggrant utvald ordning
7. Prägling och dimensionering: Säkerställer slutlig målexaktighet genom kompression mellan matchade stansverktyg och stans
8. Slutlig blankning: Avskiljer den färdiga delen från bärbandet

Formningsstationer använda matchade stansverktyg och stansar för att böja, flänsa och forma arbetsstycket. Viktiga faktorer inkluderar:

• Kompensation för återböjning: Metall ”kommer ihåg” sitt platta tillfälle och försöker återgå dit – stanskonstruktörer överböjer för att uppnå målvinklar
• Val av böjradie: För liten krökningsradie orsakar sprickor i materialet; för stor radie slösar bort utrymme och ökar vikten
• Medvetenhet om kornriktning: Böjning vinkelrätt mot metallens kornriktning minskar risken för sprickbildning

Ritstations skapa djup genom att sträcka materialet in i hålrum — tänk på att forma en bägare från en platt skiva. Denna operation kräver noggrann uppmärksamhet på följande:

• Materialflödeskontroll: Trycket från blankhållaren måste tillåta att metallen flödar in i hålrummet utan att veckas
• Reduceringsförhållanden: Varje dragoperations kan endast minska diametern med en viss procentandel innan materialet går sönder
• Smörjningskrav: Rätt smörjning förhindrar gallring och utökar både verktygets och delens livslängd samt kvalitet

Prägningsstationer tillämpa de slutliga precisionen. Till skillnad från formning — som böjer och formar — komprimerar prägling metallen mellan matchade ytor för att uppnå strikta toleranser och förbättrad ytyta. Ett exempel på stansning där prägling är avgörande är elektriska kontakter som kräver exakt tjocklek och planhet för tillförlitlig ledning.

Stationsserier påverkar direkt både delkvaliteten och verktygets livslängd. Att utföra kraftfulla formningsoperationer innan man har skapat ledhål riskerar ackumulerade positionsfel. Att försöka utföra djupa drag i en enda station belastar verktyget och orsakar för tidig slitage. Erfarna verktygsdesigners fördelar krafterna över flera stationer, vilket möjliggör en gradvis metallflöde som respekterar materialgränserna.

Sambandet fungerar åt båda håll – korrekt sekvensering förlänger verktygets livslängd eftersom varje station arbetar inom sina konstruktionsparametrar. Enligt Jeelix upnår progressiv stansning exceptionell konsekvens precis därför att varje station "utför endast en liten omformning, formar metallen gradvis, exakt och försiktigt för att skapa komplexa geometrier samtidigt som rivning eller överdriven tunnning undviks."

Att förstå denna steg-för-steg-progress i stationerna hjälper ingenjörer att felsöka kvalitetsproblem, optimera cykeltider och utforma stansverktyg som ger konsekventa resultat under produktionsomgångar som omfattar miljoner delar. När sekvenseringens grunden är tydlig blir nästa övervägande utformningen av bandlayouten – de strategiska besluten som avgör hur effektivt råmaterialet omvandlas till färdiga komponenter.

Utformning av bandlayout och strategier för materialoptimering

Du har sett hur stationerna omvandlar metall genom stick-, form- och blankningsoperationer. Men här är en fråga som skiljer bra stansutformningar från utmärkta: Hur bestämmer ingenjörer var dessa stationer ska placeras – och hur mycket material som förbrukas i processen?

Utformningen av bandlayouten är den tekniska ritningen som avgör allt från produktionens pålitlighet till vinstmarginalerna. Enligt Shaoyi Metal Technology , en välutformad layout syftar till materialutnyttjandegrad över 75 % – vilket innebär att skillnaden mellan en optimerad och en dåligt planerad layout kan motsvara tusentals dollar i progressivt skrotmetall över en produktionsserie.

Tänk på bandet som både råmaterial och transportsystem. Det transporterar delar genom varje station samtidigt som det utgör den strukturella ramen som håller allt i rätt läge. Utmaningen? Att maximera antalet användbara delar samtidigt som tillräckligt mycket bärarmaterial bibehålls för att säkerställa pålitlig matning och positionering.

Beräkning av optimal bandbredd och steglängd

Varje progressiv verktygsdesign börjar med tre kritiska beräkningar som avgör materialförbrukningen och verktygets dimensioner:

• Bandbredd (W): Den totala bredden på materialet som matas genom verktyget, beräknad som delens bredd plus bärarmaterialet på båda kanterna. En vanlig formel är W = Delens bredd + 2B, där B representerar bärarmaterialtjockleken
• Steglängd (C): Avståndet som bandet avancerar vid varje pressstötdrag, vanligtvis beräknat som C = delens längd + B. Denna dimension måste ta hänsyn till tillräcklig bromaterial mellan på varandra följande delar
• Brotjocklek (B): De små materialavsnitten som lämnas kvar mellan delar och mellan delar och bandkant. En allmänt accepterad beräkningsmetod använder B = 1,25t till 1,5t, där "t" representerar materialtjockleken

Varför är brotjockleken så viktig? För tunn, och transportbandet rivs sönder under matningen – vilket orsakar stopp, skadad verktygsmaskinering och produktionsstopp. För tjock, och du slösar bort material som blir skrot. För ett material med tjockleken 1,5 mm ligger brotjockleken vanligtvis mellan 1,875 mm och 2,25 mm.

Designers av progressiva stansverktyg tar också hänsyn till delens orientering. Att rotera delar i en vinkel – så kallade vinklade eller nästade layouter – kan dramatiskt förbättra materialutnyttjandet för vissa geometrier. Tänk dig att sätta ihop pusselbitar: ibland ger rotation en tätare anordning än att placera dem i raka rader.

Vanliga strategier för layout av metallstansverktyg inkluderar:

• Enkel rad, en gång: Delar ordnade i en enkel rad – lättast att designa men ofta lägst materialutnyttjande
• Vinklade eller nästade layouter: Delar lutade för att interlocka mer ekonomiskt – högre effektivitet men ökad verktygskomplexitet
• Enkel rad, två gånger: Bandet passerar genom verktyget två gånger, där den andra passagen fyller luckorna som lämnats efter den första – maximerar materialanvändningen för lämpliga geometrier

Bärarbanddesign för maximalt materialutbyte

Bärarfliken – den skelettmässiga ramen som transporterar delar från station till station – kräver noggranna konstruktionsbeslut. Dess utformning måste balansera styrka för pålitlig fördelning mot flexibilitet för omformningsoperationer som rör materialet vertikalt.

Två grundläggande bärartyper möter olika tillverkningskrav:

• Solidt bärband: Fliken förblir intakt under hela bearbetningen och erbjuder maximal stabilitet för grundläggande skärning och enkel böjning. Denna konstruktion är särskilt lämplig när delar förblir platta, men begränsar vertikal rörelse under omformning.
• Sträckbar bandbärare: Strategiska snitt eller slingor gör att bärarfliken kan böjas och deformeras. Nödvändigt för delar som kräver djupdragning eller komplex tredimensionell omformning, eftersom materialet kan flöda från bärarfliken in i omformningszoner utan att påverka stegprecisionen negativt.

Utöver bärartyp måste ingenjörer välja mellan enkelsidig, dubbelsidig och centralt placerad bärarkonfiguration. Varje konfiguration erbjuder olika fördelar beroende på delens geometri och produktionskrav:

Bärarkonfiguration	Fördelar	Förhandsavgörande	Typiska Tillämpningar
Ensidig (enda sidan)	Lätt tillgänglighet till tre sidor av delen för bearbetning; enklare stanskonstruktion	Ojämn kraftfördelning kan orsaka felaktig fördelning av materialet; lägre stabilitet under omformningen	Små delar som kräver bearbetning på flera kanter; produktion i lägre volymer
Tvåsidig (yttre bärfil)	Optimal balans och matningsnoggrannhet; jämn kraftfördelning; utmärkt stabilitet	Kräver större bandbredd; något högre materialåtgång	Stora eller högprecisionens delar; höghastighetsproduktion; bilkomponenter
Central bärfil	Symmetrisk stödstruktur; effektiv för delar med centrala monteringsfunktioner	Begränsar tillträdet till delcentrum; kräver noggrann utformning av formstationen	Symmetriska delar; komponenter med centrala hål eller funktioner

Konfigurationen med bärram på båda sidor har blivit det föredragna valet för krävande stansverktygsapplikationer – särskilt inom bilindustrin, där delar kräver strikta toleranser och produktionshastigheter kräver absolut pålitlig matning.

Modern stansverktygsutformning bygger i hög grad på beräkningsverktyg som simulerar hela bandlayouten innan någon stål skärs. Ingenjörer använder programvara för datorstödd konstruktion (CAD) och datorstödd ingenjörsanalys (CAE) för att modellera tredimensionella band, förutsäga materialflöde under omformning och identifiera potentiella defekter såsom sprickor eller veck. Enligt Shaoyi Metal Technology hjälper finita elementanalys (FEA) konstruktörer att visualisera hur metallen sträcks och tunnas under varje operation – vilket omvandlar den gamla metoden "bygg-och-testa" till en metod för "förutsäg-och-optimering".

Denna virtuella validering minskar utvecklingstiden kraftigt och förhindrar kostsamma försök-och-fel-iterationer. När simuleringen avslöjar ett problem—till exempel överdriven tunnning i en dragstation—ändrar ingenjörerna layouten, justerar stationernas sekvens eller omformar omformningsparametrarna innan tillverkningen påbörjas.

Den ekonomiska påverkan av en optimerad bandlayout sträcker sig längre än materielsparandet. En korrekt bärarkonstruktion minskar matningsproblem som orsakar driftstopp. Tillräcklig brottjocklek förhindrar revor som skadar dyrbar verktygsmaskinering. Och strategisk delorientering minimerar det progressiva skrotmetallet som ackumuleras under miljontals produktionscykler. När grunden för bandlayouten är etablerad blir nästa avgörande övervägande materialval—att förstå hur olika metaller och tjocklekar påverkar varje designbeslut.

Materialval och tjockleksspecifikationer

Du har kartlagt den perfekta bandlayouten. Dina stationer är sekvenserade för optimal flöde. Men här är verklighetskontrollen: inget av detta spelar någon roll om du valt fel material. Det metallmaterial du väljer formar grundläggande alla efterföljande beslut – från stansgeometri till pressens tonnkrav.

Stansverktyg för plåtstansning måste fungera inom de fysiska gränserna för de material de bearbetar. Om du pressar för hårt mot dessa gränser riskerar du sprickbildning, överdriven återböjning eller för tidig verktygsnötning. Respektera dem, och ditt progressiva stansverktyg levererar konsekvent kvalitet över miljontals cykler.

Rekommenderade tjockleksintervall och materialklasser

Progressiv stansning utför bäst inom ett specifikt tjockleksintervall. Enligt Evantlis Engineering kan processen vanligtvis hantera material med tjocklekar mellan 0,002 tum (0,051 mm) och 0,125 tum (3,175 mm). Detta intervall täcker allt från känslomässiga elektronikkontakter till robusta bilkomponenter.

Var i detta spektrum faller din applikation?

• Ultra-tunna material (0,002–0,010 tum): Elektronikanslutningar, batterikontakter och precisionskärmning. Dessa kräver extremt små spel mellan stansverktyg och stansdöd – vanligtvis 5–8 % av materialtjockleken per sida
• Lätt tjocklek (0,010–0,040 tum): Hus för konsumentelektronik, komponenter till hushållsapparater och elektriska kontakter. Den optimala tjockleken för höghastighetsstansning av plåt
• Mellan tjocklek (0,040–0,080 tum): Bilfästen, konstruktionsstöd och hus för medicintekniska apparater. Ger en balans mellan formbarhet och hållfasthet
• Tung tjocklek (0,080–0,125 tum): Konstruktionskomponenter för bilar och tunga industriella delar. Kräver högre presskraft och robust dödkonstruktion

Kom ihåg att specifika tjockleksmöjligheter varierar kraftigt mellan tillverkare och pressspecifikationer. Ett verkstad som kör högtonnagespressar med tungt verktyg kan hantera tjockare material än ett verkstad som är optimerat för höghastighetsproduktion av elektronik. Kontrollera alltid möjligheterna med din stämpningspartner innan du slutför designerna.

Hur materialens egenskaper påverkar beslut om stämpelutformning

Att välja rätt legering innebär att balansera formbarhet, hållfasthet, kostnad och applikationskrav. Varje materialkategori har distinkta egenskaper som direkt påverkar utformningen av stål-stämplar och aluminium-stämplar.

Materialtyp	Typiska Tillämpningar	Formningsegenskaper	Konstruktionsskäl
Kolstål	Bilindustrins strukturella komponenter, fästen, industriell utrustning	God formbarhet i kolarmaterial; utmärkt hållfasthets-kostnadsförhållande	Måttlig återböjning; kräver korrekta spaltberäkningar; ytytan påverkas av vald materialklass
Rostfritt stål	Medicintekniska apparater, livsmedelsutrustning, kirurgiska instrument, korrosionsbeständiga delar	Arbetet hårdnar snabbt; kräver noggrann processkontroll	Högre tonnage krävs; mindre spalt mellan stans och matris; höga krav på verktyg — hårdare verktygsstål rekommenderas
Aluminium	Lätta bilpaneler, elektronikhus, värmeutbytare	Utmärkt formbarhet; mjuk och duktil; benägen för gallring	Kräver smörjning för att förhindra materialuppsamling på verktyg; lägre återböjning än stål; risk för ytskador
Med en bredd av mer än 150 mm	Elektriska kontakter, dekorativa handtag, rörkomponenter	Utmärkt formbarhet; bearbetas renligen; konsekventa resultat	Genererar fina spån som kräver hantering; måttlig verktygsslitage; utmärkt för komplexa geometrier
Koppar	Elektriska kontakter, bussstänger, värmeväxlare, RF-skärmning	Mycket duktil; utmärkt för djupdragning och kopparprogressiv stansning	Mjukt material kräver precisionsverktyg för att förhindra burar; risken för gallning kräver smörjning; verktygsstål måste motstå adhesion

Observera hur valet av material påverkar varje designbeslut? Rostfritt ståls förmåga att arbetshärda innebär att ingenjörer måste ta hänsyn till successivt ökande omformningskrafter över stationerna. Aluminiets tendens till gallning kräver specialbeläggningar eller smörjmedel. Progressiv stansning av koppar kräver verktygsmaterial som motstår de adhesiva krafter som mjuka metaller genererar.

För bilstansningsverktyg påverkar materialvalet direkt fordonets vikt, krockprestanda och korrosionsbeständighet. Branschens skift mot lättviktiga material har drivit en ökad efterfrågan på aluminiumstansverktyg som kan forma komplexa karosserideler utan ytskador som blir synliga efter lackering.

Enligt Dramco Tool är det avgörande att förstå materialens egenskaper vid stansverktygsdesign: "Det är viktigt att ta hänsyn till materialets hårdhet i förhållande till verktygets hårdhet, eller hur mycket återböjning ett material kommer att ha och hur detta påverkar böjningsvinklarna." Detta samband mellan arbetsstyckets och verktygets material bestämmer de uppnåbara toleranserna, verktygets livslängd och underhållsintervallen.

Slutsatsen? Materialval är inte en eftertanke – det är grunden för framgångsrik prestanda hos progressiva stansverktyg. När materialspecifikationerna är definierade uppstår nästa logiska fråga: när är progressivt stansverktyg lämpligare jämfört med alternativa stansmetoder?

Jämförelse mellan progressivt stansverktyg, transferstansverktyg och kompositstansverktyg

Du behärskar redan anatomin hos progressiva stansverktyg, stationernas sekvensering och materialvalet. Men här är den fråga som ofta avgör projektets framgång innan något verktyg ens börjar tillverkas: är progressivt stansning verkligen den rätta metoden för ditt användningsområde?

Att förstå de olika typerna av stansverktyg som finns tillgängliga – och när varje typ är bäst lämpad – förhindrar kostsamma felaktigheter mellan tillverkningsmetod och delkrav. Låt oss skapa en beslutsram som går längre än enkla fördel-och-nackdel-listor för att ge praktiskt användbar vägledning.

Beslutsgrunder för progressivt stansverktyg jämfört med transportstansverktyg

Både progressiva stansverktyg och transportstansverktyg hanterar komplexa delar som kräver flera arbetsoperationer. Den avgörande skillnaden? Hur arbetsstycket förflyttas genom processen.

Vid progressivt stansverktyg och stansning förblir delen ansluten till en bärare under hela bearbetningen. Denna koppling ger exceptionell positionsnoggrannhet och möjliggör imponerande produktionshastigheter – men begränsar vilka operationer som är möjliga. Enligt Engineering Specialties Inc. är progressiv stansning särskilt lämplig för massproduktion av delar med strikta toleranskrav genom samtidiga operationssteg såsom stickning, böjning och formning.

Överföringsstansning använder en helt annan metod. Den första operationen separerar delen från bandet, och mekaniska "fingrar" transporterar enskilda arbetsstycken mellan stationerna. Denna oberoende funktion möjliggör kapaciteter som progressiv verktygskonstruktion helt enkelt inte kan matcha:

• Frihet att djupdra: Eftersom det inte finns något bärarband som begränsar vertikal rörelse kan överföringsstansning dra så djupt som materialet tillåter
• Tillgång till alla ytor: Operationer kan utföras på varje sida av delen – omöjligt när materialet fortfarande är anslutet till bandet
• Komplexa 3D-geometrier: Funktioner som kanelering, ribbor, gängning och röranvändning blir möjliga

När bör du välja överföringsstansning framför progressiv stansning? Överväg överföringsstansning när din komponent kräver djupa drag som överskrider vad bärarband kan hantera, när operationer måste komma åt ytor som skulle vända mot bandet, eller när rörformade komponenter är inblandade. Enligt ESI är överföringsstansning den lämpliga tekniken varje gång en operation kräver att komponenten inte är ansluten till grundmetallbandet.

Kompromissen? Överföringssystem innebär mer komplexa mekanismer, högre verktygskostnader och vanligtvis långsammare cykeltider jämfört med progressiva alternativ. För komponenter som kan tillverkas med progressiva verktyg vinner det nästan alltid på ekonomiska grunder.

När sammansatta dies överträffar progressiva verktyg

Kombinerad stansning upptar en särskild nisch – en nisch som ofta överlookas när ingenjörer standardmässigt väljer progressiva lösningar. Till skillnad från progressiva stansverktyg, som utför operationer över flera stationer, utför kombinerade stansverktyg flera skärningar, stickningar och böjningar i en enda slagcykel.

Låter effektivt, eller hur? Det är det också – för rätt applikationer. Enligt Larson Tool är sammansatta stansverktyg i allmänhet billigare att utforma och tillverka jämfört med progressiva stansverktyg, vilket gör dem kostnadseffektiva för produktionslöpningar i medelstora till stora volymer av enklare delar.

Sammansatt stansning ger tydliga fördelar när:

• Delarna är relativt platta: Washers, enkla bygglås och grundläggande stansade delar utan komplex 3D-formning
• Planhetsnoggrannhet är kritisk: Enkel-stötsbearbetning eliminerar ackumulerade positionsfel mellan stationer
• Verktygsbudgeten är begränsad: Lägre designkomplexitet innebär lägre första investering
• Delstorleken är liten till medelstor: Större komponenter kräver mer tid att lämna stansverktyget, vilket minskar hastighetsfördelen

Dock når sammansatta stansverk snabbt sina gränser. Komplexa geometrier som kräver sekventiella formningsoperationer, delar som kräver djupa dragningar eller komponenter med intrikata detaljer kräver alla den flerstationära metoden som progressiva eller överföringsstansverk erbjuder.

Kriterier	Progressiv stänkform	Transportsvensk	Sammansatt matris
Komplexitet hos delen	Hög – komplexa geometrier genom sekventiella operationer	Mycket hög – djupa dragningar, gängning, röranvändning	Låg till mellan – platta delar med flera funktioner
Volymlämplighet	Hög volym (vanligtvis 100 000+ delar)	Måttlig till hög volym	Måttlig till hög volym
Verktygskostnad	Högre första investering; lägst kostnad per del vid stor volym	Högst – komplexa överföringsmekanismer	Lägre – enklare konstruktion och tillverkning
Cykeltid	Snabbast – upp till 1 500+ slag per minut möjliga	Lägre – mekanisk överföring tar tid	Snabbt – färdigställning i en enda slagoperation
Ideala tillämpningar	Bilfästen, elektroniska kontakter, medicinska komponenter	Djuptdragna koppar, rör, komplexa monteringsdelar	Underläppar, enkla platta delar, packningar
Materialtjocklek, intervall	Vanligtvis 0,002"–0,125"	Bredare utbud; hanterar tjockare material	Liknande progressiv
Underhållskrav	Regelbundet – flera stationer och komponenter	Högst – golvform plus överföringsmekanismer	Lägre – enklare konstruktion

Hur gör du det rätta valet? Börja med din dels geometri. Om den är platt med enkla funktioner erbjuder sammansatta stansverktyg troligen bästa värdet. Om den kräver sekventiell omformning men fortfarande ligger inom begränsningarna för bärbandet ger progressiva stansverktyg obestridlig effektivitet. Om djupa dragningar, rörformning eller tillträde till alla ytor är obligatoriska blir överföringsstansning det enda genomförbara alternativet.

Volymen är lika viktig. Enligt Durex Inc. är progressiva stansverktyg idealiska för storskaliga bilkomponenter där hög effektivitet och enhetlighet mellan de tillverkade komponenterna motiverar den högre investeringen i verktyg. Vid lägre volymer kan man möjligen inte nå brytpunkten där progressiva stansverktygs kostnadsfördel per del blir pålitlig.

Beslutsramverkan balanserar slutligen fyra faktorer: vilka geometriska krav din komponent ställer, hur många komponenter du behöver tillverka, vad ditt verktygsbudget tillåter och hur snabbt du behöver ha komponenterna i handen. När dessa principer för val av stansverktyg är etablerade blir nästa övervägande pressspecifikationerna – den nödvändiga presskraften (tonnage) och hastighetskraven som omvandlar stansverktygsdesignerna till faktisk produktionskapacitet.

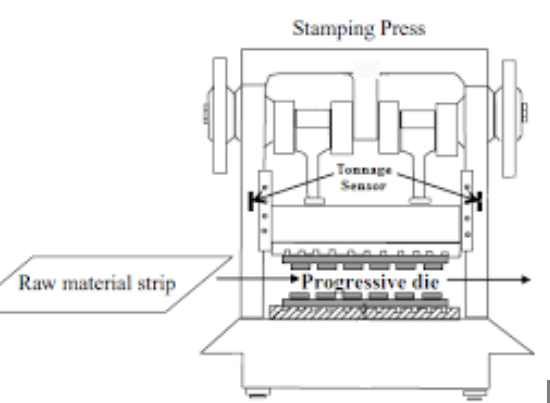

Pressspecifikationer och kraftkrav (tonnage)

Du har valt rätt typ av stansverktyg för ditt ändamål och valt lämpliga material. Men här är en avgörande fråga som avgör om ditt progressiva stansverktyg fungerar felfritt eller kämpar sig igenom varje produktionsomgång: är din press korrekt dimensionerad för uppgiften?

För liten press fastnar vid nedre dödläge. För stor press slösar bort energi och kapital. Att få rätt pressspecifikationer kräver en förståelse för sambandet mellan kraftberäkningar (tonnage), slaghastigheter och de sammanlagda kraven från varje station i ditt stansverktyg.

Beräkningsfaktorer för tonnage vid progressiva stansverktyg

Till skillnad från enstaka stansoperationer måste en progressiv stanspress hantera de sammansatta krafterna från varje station som arbetar samtidigt. Enligt Tillverkaren , innebär beräkning av erforderlig tonnage att granska den totala mängden arbete som utförs vid varje steg – och det omfattar långt mer än bara skär- och formningsoperationer.

Vilka faktorer måste du ta hänsyn till vid dimensionering av en progressiv stanspress?

• Piercing- och blankningskrafter: Varje skäroperation genererar belastning baserat på materialets skärhållfasthet, tjocklek och skärkantslängd
• Formnings- och böjkrafter: Operationer som formar metall kräver kraftberäkning baserad på materialets draghållfasthet och böjgeometri
• Krav för dragstationer: Djupdrag kräver tonnage baserat på materialets brottgräns eftersom skalväggarna är under drag under operationen
• Prägnings- och stencilingkrafter: Dessa kompressionsoperationer kräver ofta de högsta lokala trycken i hela verktyget
• Fjäderavstänkarkrafter: Kraften som krävs för att avstänka materialet från punscharna efter skärning
• Avstänkarpinnkrafter: Laster från mekanismer som lyfter bandet mellan stationerna
• Kolvtryckskuddar och blankhållare med kvävgas: Krafter från kuddsystem som styr materialflödet under dragning
• Drivna kammechanismer: Sidverktyg med drivning lägger till ytterligare lastkrav
• Skärvskärningsoperationer: Slutlig webb- och skelettskärningsstationer bidrar till den totala tonmängden

Beräkningsprocessen kräver att alla värden omvandlas till enhetliga måttenheter—tum, pund och ton—innan stationernas belastningar summeras. Enligt The Fabricator bör ingenjörer för komplexa stansverktyg med 15 eller fler progressioner skapa en färgkodad bandlayout där belastningarna vid varje station markeras, för att säkerställa att ingenting missas.

Men här är det som många missar: endast tonmängd ger inte hela bilden. Energiförbrukningen är lika viktig. En press kan ha tillräcklig tonmängdsbegränsning men sakna den energi som krävs för att utföra krävande operationer—en vanlig orsak till blockeringar vid nedre dödpunkt. Korrekt dimensionering kräver beräkning av både tonmängd och tum-ton-energiförbrukning.

Die:s placering inom pressen påverkar också prestandan. Det är frestande att placera die:n så nära matarsystemet som möjligt, men detta tillvägagångssätt leder ofta till obalanserad belastning. Enligt The Fabricator avslöjar beräkningar av moment kring die:s mittlinje obalansförhållanden – och att omplacera die:n i förhållande till pressens mittlinje förbättrar ofta både die:s livslängd och delens kvalitet.

Presshastighet och slagspecifikationer

Produktionsvolymmål påverkar direkt kraven på progressiv presshastighet. Progressiv stansning i höghastighet kan uppnå slagfrekvenser upp till 1 500 slag per minut för lämpliga applikationer – men att nå dessa hastigheter beror på att pressens kapacitet anpassas till die:s krav.

Vad avgör de uppnåbara slagfrekvenserna för din progressiva stansdie?

• Formkomplexitet: Fler stationer och operationer kräver vanligtvis långsammare hastigheter för att bibehålla kvaliteten
• Materialegenskaper: Hårdare eller tjockare material kräver mer tid för korrekt formning och skärning
• Matarsystemets kapacitet: Servostyrda matare erbjuder exakt kontroll vid höga hastigheter; mekaniska matare kan begränsa maximala hastigheter
• Krav på delutkastning: Komplexa delar kräver tillräcklig tid för att lämna stansen renligen
• Hjälpprocesser: Inmatning, montering eller inspektionsstationer i stansen begränsar den maximala hastigheten vid den begränsande processen

Sambandet mellan pressens specifikationer och delkvaliteten är direkt och mätbart. En diesprutningsmaskin som arbetar inom sina konstruktionsparametrar ger konsekventa resultat. Överskrid dessa gränser – oavsett om det sker genom för hög hastighet, otillräcklig tonnage eller otillräcklig energi – och du kommer att se dimensionell avvikelse, ökad burrbildning och accelererad verktygsslitage.

Enligt Shaoyi Metal Technology uppnåbar precision i progressiva pressoperationer beror på stansens kvalitet, pressens stabilitet och konsekvent bandkontroll. Det innebär att tillverkare bör utvärdera flera nyckelspecifikationer vid val eller validering av pressteknik:

• Tonnageklassning och fördelning: Se till att den angivna kapaciteten tar hänsyn till att lasten fördelas över två tredjedelar av pressens bänkarea
• Stänghöjd och slaglängd: Måste kunna ta emot stansens dimensioner med tillräcklig clearance för delens egenskaper och utkastning
• Bänkens och glidblockets parallellitet: Precisionsjustering förhindrar ojämn slitage och dimensionsavvikelser
• Glidblockets hastighetsprofil: Drivsystem med varierbar hastighet möjliggör optimering av närmandehastighet jämfört med arbets­hastighet
• Energi­kapacitet: Virkelskivans och motorns dimensionering måste stödja kontinuerlig produktion vid målhastigheten för slagfrekvensen
• Integration av matarsystem: Servoförare anpassade till pressens takt säkerställer konsekvent stegnoggrannhet
• Snabb verktygsbytbarhet: För processer som kör flera artikelnummer påverkar installations- och omställningstiden direkt den totala utrustningens effektivitet

Slutsatsen? Vid val av press för progressiva verktyg krävs mer än att endast matcha tonnage mot beräknade belastningar. Energi kapacitet, hastighetsförmåga, justeringsprecision och integration av matarsystem avgör om ditt verktyg levererar den prestanda det är utformat för. När pressspecifikationerna är korrekt anpassade till verktygskraven blir nästa övervägande den ekonomiska ekvationen – att förstå när investeringen i progressiva verktyg ger positiva avkastningar.

Kostnadsanalys och ROI-överväganden

Du har anpassat dina pressspecifikationer till verktygens krav och bekräftat att progressiva verktyg är lämpliga för ditt användningsområde. Nu uppstår frågan som varje projektledare ställer: gör investeringen faktiskt ekonomiskt mening?

Progressiv metallstansning ger exceptionella kostnader per del – men endast efter att vissa volymtrösklar har överskridits. Att förstå var dessa brytpunkter ligger hjälper dig att fatta välgrundade beslut om verktygsinvesteringar och tillverkningsstrategier.

Verktygsinvestering jämfört med kostnadsbesparing per del

Här är verkligheten: Metallstansningsdies kräver en betydande första investering. Progressiva dies kostar mer än enklare alternativ eftersom du i princip köper flera operationer som är sammanslagna i ett sofistikerat verktyg. Men denna initiala kostnad berättar endast en del av hela historien.

Enligt Mursix utgör skapandet av anpassade dies vanligtvis den största första kostnaden – men när die är tillverkad minskar kostnaden per enhet kraftigt vid högre produktionsvolymer. Denna kostnadsutveckling gör att progressiv stansning är fundamentalt annorlunda jämfört med processer som har linjära kostnadsstrukturer.

Vilka ekonomiska faktorer driver kostnadseffektiviteten för progressiv stansning vid långsiktiga metallstansningsapplikationer?

• Minskade arbetskrav: Enligt Regal Metal Products gör progressiv stansning det möjligt för en operatör att fullständigt utföra produktionen – till skillnad från överföringsstansning, som kräver flera inställningar och extra personal. Denna sammanläggning minskar kraftigt arbetskostnaderna per del
• Snabbare cykeltider: Med flera operationer sammanfogade i ett verktyg körs processen kontinuerligt utan avbrott. Delar produceras i takter som mäts i hundratals eller tusentals per timme, vilket sprider de fasta kostnaderna över mycket stora volymer
• Konsekvent kvalitet som minskar utslängning: Automation minimerar mänskliga fel. Enligt Regal Metal Products innebär den automatiserade karaktären hos progressiv stansning att risken för defekter och utslängningsgraden sjunker kraftigt jämfört med manuella operationer
• Effektivitet vid flera operationer: Delar som annars skulle kräva flera maskiner, hanteringssteg och kvalitetskontroller i varje steg slutförs nu i ett enda genomlöp genom en enda stans.
• Materialoptimering: Enligt Durex Inc. är stanslayouter optimerade för att minimera spill, och eventuellt material som genereras som spill kan lätt samlas in och återvinnas.

Elimineringen av sekundära operationer förtjänar särskild uppmärksamhet. Precisionssstans- och pressningsförmågor ger ofta delar som inte kräver någon ytterligare bearbetning – inget avkantning, ingen borrning, ingen sekundär omformning. Varje eliminierad operation tar bort arbetskraft, utrustning, golvutrymme och kostnader för kvalitetskontroll från dina totala ägandekostnader.

Volymtrösklar för avkastning på investering i progressiva stansar

När ger investeringen i progressiv verktygstillverkning avkastning? Svaret beror på din specifika delgeometri, material och produktionskrav – men allmänna principer gäller för alla tillämpningar.

Stegvis diespåverkan blir allt mer attraktiv när volymerna ökar. Enligt Mursix är precisionsdiespåverkan i allmänhet kostnadseffektiv för högvolymsproduktion, trots den ursprungliga investeringen, vilket gör den idealisk för branscher som behöver massproducerade delar av hög kvalitet.

Viktiga kostnadsfaktorer som tillverkare bör utvärdera innan de begär stegvisa verktyg inkluderar:

• Total prognosticerad volym: Kommer den totala produktionsvolymen under hela livscykeln att motivera investeringen i verktyg? OEM:s stegvisa påverkningsprogram som producerar miljoner delar sprider verktygskostnaderna så att de nästan blir noll per del
• Årliga kvantitetskrav: Högre årliga volymer förkortar återbetalningsperioden. Ett verktyg som kostar 50 000 USD och sparar 0,10 USD per del når brytpunkten vid 500 000 delar
• Påverkan av delkomplexitet: Mer komplexa delar som annars skulle kräva flera olika operationer ger större besparingar genom sammanläggning
• Känslighet för materialkostnader: Högre materialutnyttjandegrad ger proportionellt större besparingar på dyrare legeringar
• Kvalitetskostnader som undviks: Delar med strikta toleranser som annars skulle kräva inspektion och sortering med alternativa metoder sparar dessa kostnader längre ner i produktionskedjan
• Eliminering av sekundäroperationer: Räkna varje operation som din progressiva stansverktyg utför – var och en representerar besparingar i arbetsinsats, utrustning och driftskostnader
• Installationstidsminskning: Bearbetning med ett enda verktyg eliminerar de flera inställningar som alternativa metoder kräver

Överväg denna synvinkel: Progressiv stansning förkortar produktionstiden eftersom, enligt Regal Metal Products, tillverkas produkter snabbare, vilket gör att företag kan uppfylla beställningar för högvolymsproduktion. För bil- och tunga lastbilsbranschen, där korta cykeltider är obligatoriska för att bibehålla konkurrenskraften, översätts denna tidsfördel direkt till bättre marknadsrespons och lägre lagerhållningskostnader.

Hållbarhetsaspekten lägger till en annan dimension i ROI-beräkningar. Enligt Durex Inc. innebär höga produktionshastigheter mindre energiförbrukning per del, och kontinuerlig drift minimerar energiförluster vid uppstart och avstängning. För företag som spårar sitt koldioxidavtryck eller står inför tryck från energikostnaderna bidrar dessa effektivitetsvinster till mätbar värdeökning.

Vilka volymer krävs vanligtvis för att progressiv verktygstillverkning ska vara lönsam? Även om specifika trösklar varierar beroende på applikationen, överväger tillverkare vanligtvis progressiva stansverktyg när årliga volymer överstiger 50 000–100 000 delar och den totala livscykelvolymen uppgår till hundratusentals eller miljoner komponenter. Under dessa trösklar visar sig ofta enklare verktyg eller alternativa processer mer ekonomiska, trots högre kostnad per del.

Beslutet handlar slutligen om att balansera den initiala investeringen mot långsiktiga besparingar. Progressiv metallstansning belönar tålamod och stora volymer – men för rätt tillämpningar blir ekonomin snabbt övertygande. När kostnadsprinciperna är förstådda blir den sista överväganden valet av en tillverkningspartner som kan leverera dessa ekonomiska fördelar konsekvent.

Att välja rätt partner för progressiv stansning

Du har analyserat kostnaderna, validerat volymerna och bekräftat att progressiv verktygstillverkning passar ditt användningsområde. Nu kommer det beslut som avgör om de beräknade besparningarna verkligen realiseras: att välja rätt tillverkningspartner.

Skillnaden mellan en genomsnittlig stansverktygstillverkare och en exceptionell stansverktygstillverkare framgår på sätt som du kanske inte förväntar dig – inte bara när det gäller den ursprungliga delens kvalitet, utan också avseende utvecklingshastighet, ingenjörsarbete i samarbete och långsiktig produktionssamstämmighet. Låt oss skapa en bedömningsram som skiljer verkliga progressiva stansverktygstillverkare från de som endast påstår att de har denna förmåga.

Viktiga förmågor att bedöma hos stansverktygstillverkare

När du granskar tillverkare av metallstansverktyg räcker det inte med ytbegränsade bedömningar för att avslöja de skillnader som är avgörande. Enligt CMD PPL kan valet av rätt progressivt verktygsleverantör avsevärt förbättra effektiviteten, kvaliteten och kostnadseffektiviteten i dina tillverkningsprocesser. Frågan är: vilka specifika förmågor bör du undersöka?

Börja med dessa avgörande bedömningskriterier:

• Kvalificeringscertifikat och ledningssystem: Sök efter tillverkare som innehar IATF 16949-certifiering – automobilindustrins standard för kvalitetsstyrning. Denna certifiering visar att organisationen uppfyller strikta krav som bevisar dess förmåga att begränsa fel och minska slöseri. För progressiv stansning av bilkomponenter har IATF 16949 blivit nästan obligatorisk. Shaoyi, till exempel, underhåller denna certifiering som ett bevis på sitt engagemang för kvalitetssystem enligt OEM-standard
• Konstruktions- och simuleringsförmågor: Toppklassens tillverkare av stansverktyg använder virtuell simulering för att förutsäga prestandan för processen vid progressiv stansning innan någon stål skärs. CAE-simulering identifierar potentiella fel – sprickor, veck, överdriven tunnning – redan under konstruktionsfasen i stället för efter att dyrbara verktyg byggts. Shaoyis ingenjörsteam använder avancerad CAE-simulering specifikt för felpreventiv verksamhet, vilket omvandlar den traditionella försök-och-fel-metoden
• Hastighet och flexibilitet vid prototypframställning: Hur snabbt kan en tillverkare gå från koncept till fysiska delar? I snabbt växande branscher skapar prototypningstidslinjer som mäts i veckor konkurrensnackdelar. Ledande tillverkare av progressiva stansverktyg erbjuder snabb prototypning – Shaoyi levererar prototyper på så lite som 5 dagar, vilket möjliggör snabbare designvalidering och bättre marknadsrespons
• Godkännandegrader vid första examinationen: Denna indikator avslöjar teknisk excellens tydligare än någon marknadsföringspåstående. En hög andel godkända delar vid första provet innebär att delarna uppfyller specifikationerna utan flera omgångar med revidering. Shaoyi uppnår en godkännanderate på 93 % vid första provet – vilket visar att deras ingenjörsprocesser konsekvent omvandlar kundkraven till efterlevande delar vid första försöket
• Egen designkompetens: Leverantörer med kraftfulla interna designlag kan anpassa lösningar för bilindustrins stansverktyg till dina specifika krav, snarare än att tvinga in din komponent i deras befintliga kapaciteter. Enligt CMD PPL säkerställer anpassad design att stansverktygen är perfekt justerade efter dina produktionsbehov
• Prov- och valideringsanläggningar: Egna provanläggningar möjliggör testning och validering av progressiva stansverktyg innan omfattande produktion påbörjas. Denna förmåga minskar risken genom att verifiera prestandan i verkliga scenarier
• Svarsnivå för teknisk support: Pålitlig teknisk support löser problem snabbt och säkerställer stansverktygens prestanda under hela produktionslivscykeln. Utvärdera inte bara om stöd finns, utan också hur snabbt och effektivt tillverkarna svarar på problem

Varför är dessa specifika förmågor viktiga? Tänk på vad som händer om de saknas. Utan simulering upptäcker du formningsproblem först efter att verktygen är färdiga – vilket utlöser kostsamma ändringar. Utan kvalitetscertifieringar litar du på påståenden snarare än på verifierade system. Utan snabb prototypframställning skjuts produktlanseringar upp samtidigt som konkurrenter kommer ut på marknaden först.

Från prototyp till produktionssimplementering

Att välja en partner för progressiv stansning baserat på förmågor är bara hälften av ekvationen. Den andra halvan handlar om att förstå hur tekniken ska implementeras på rätt sätt – från initialt koncept till validerad produktion.

Processen för progressiv stansning kräver nära samarbete mellan ditt ingenjörsteam och din tillverkningspartner. Här är vad den typiska implementeringsresan innebär:

1. Granskning av konstruktionen för tillverkbarhet: Erfarna tillverkare av stansverktyg analyserar din delkonstruktion för att bedöma möjligheten att använda progressivt stansverktyg. De identifierar funktioner som komplicerar verktygsutformningen, föreslår ändringar som minskar kostnaden utan att påverka funktionen negativt och påpekar potentiella omformningsutmaningar tidigt
2. Optimering av bandlayout: Er partner utvecklar bandlayouten, vilket avgör materialutnyttjandet, stationernas sekvensering och bärbandets konstruktion. Denna ingenjörsfas påverkar direkt kostnaden per del samt produktionens pålitlighet
3. Simulering och virtuell validering: Innan något verktyg tillverkas förutsäger CAE-analysen materialets beteende vid varje operation. Denna virtuella testning upptäcker problem som annars endast skulle bli uppenbara under fysisk provstansning
4. Snabb prototypframställning och designiteration: Fysiska prototyper validerar simuleringens förutsägelser och bekräftar att delarna uppfyller era specifikationer. Snabba prototypcykler – till exempel Shaoyis möjlighet att leverera inom fem dagar – förkortar denna valideringsfas
5. Tillverkning av produktionsverktyg: När designen är verifierad byggs verktyg för full produktion enligt de slutliga specifikationerna. Leverantörer med kvalificerad kvalitetssäkring upprätthåller strikta processkontroller under hela denna fas.
6. Provdrift och godkännande: Initiala produktionsomgångar verifierar verktygens prestanda och delarnas överensstämmelse med specifikationerna. En hög andel godkända delar vid första provet indikerar en effektiv godkännandeprocess – färre iterationer innebär snabbare övergång till validerad produktion.
7. Produktionsuppskalning och pågående stöd: Fullskalig produktion påbörjas med etablerade system för kvalitetsövervakning och tekniskt stöd, vilket säkerställer konsekvent produktion.

Vad bör du leta efter under hela denna process? Tydlighet i kommunikationen, öppenhet i ingenjörsarbete och proaktiv problemlösning. De bästa leverantörerna av progressiva stansverktyg fungerar som en utvidgning av ditt ingenjörsteam – inte bara som leverantörer som utför beställningar.

Enligt CMD PPL bör du, när du har granskat potentiella leverantörer med hjälp av kapacitetsfaktorer, inleda diskussioner för att säkerställa att de fullständigt förstår dina krav. Om möjligt bör du besöka leverantörens lokaler för att själv iaktta deras verksamhet.

För ingenjörer som utforskar alternativ för progressiva stansverktyg enligt OEM-standard är Shaoyis automobilstansverktygs-lösningar demonstration av de ovan nämnda förmågorna – certifiering enligt IATF 16949, CAE-simulering för felundvikning, snabb prototypframställning och konsekvent höga godkännandegrader vid första genomgången, vilket effektivt omvandlar tekniska konstruktionsritningar till produktionsklara delar.

Den rätta samarbetspartnern omvandlar progressiv stansningsteknik från en teoretisk fördel till mätbara produktionsresultat. Välj baserat på verifierade förmågor, bevisade prestandamått och demonstrerad ingenjörsutbildning – och du kommer att placera dina tillverkningsoperationer i en position där effektivitetsvinster gör progressiv stansning till det föredragna valet för högvolymskomponenter med hög precision.

Vanliga frågor om stansande med progressiva stansverktyg

1. Vad är ett progressivt stansverktyg?

Stansning med progressiva stansverktyg är en metallbearbetningsprocess för hög volym, där ett kontinuerligt materialband avancerar genom flera arbetsstationer inom ett enda stansverktyg. Varje station utför en specifik operation – till exempel borrning, blankning, formning eller myntning – tills den färdiga komponenten framträder i slutet. Bandet förflyttas en exakt sträcka (kallad pitch) vid varje pressslag, vilket gör att alla operationer kan ske samtidigt över olika sektioner. Genom att sammanföra flera operationer i ett enda verktyg blir progressiv stansning exceptionellt effektiv för snabb produktion av tusentals identiska precisionskomponenter.

vad är skillnaden mellan progressiv och transfer-stansning?

Den avgörande skillnaden ligger i hur arbetsstycket förflyttas genom processen. Vid stansning med progressivt verktyg förblir delen fäst vid en bärarband under alla operationer, vilket möjliggör imponerande produktionshastigheter upp till 1 500 slag per minut. Vid stansning med överföringsverktyg separeras delen från bandet redan vid den första stationen, varefter mekaniska fingrar transporterar enskilda arbetsstycken mellan stationerna. Överföringsverktyg är särskilt lämpliga för djupa drag, komplexa 3D-geometrier och operationer som kräver tillträde till alla delens ytor – funktioner som begränsningar i bärarbandet förhindrar vid progressiv verktygskonstruktion. Överföringssystemen innebär dock högre verktygskostnader och vanligtvis långsammare cykeltider.

3. Vilka är de 7 stegen i stansmetoden?

Även om stämpningsprocesser varierar beroende på applikationen följer de vanligaste operationerna vid stegvis stämpning denna sekvens: (1) Stickning av ledhål för positionsnoggrannhet, (2) Inre stickning för hål och spalter, (3) Utskärning och trimning för att ta bort överskottsmaterial, (4) Inledande formning för preliminära böjningar, (5) Dragoperationer för att skapa djup och tredimensionella urholkningar, (6) Stegvis formning för ytterligare böjningar och flänsar, (7) Prägling och slutlig blankning för dimensionering och delavskiljning. Stationernas sekvens är avgörande – felaktig ordning kan skada verktyg, deformera delar eller orsaka överdriven slitage.

4. Hur beräknar man tonnkravet för stegvisa stämplar?

Beräkningar av tonnage för progressiva stansverktyg måste ta hänsyn till de kombinerade krafterna från alla stationer som arbetar samtidigt. Viktiga faktorer inkluderar genomstansnings- och blankningskrafter (baserade på materialens skärhårdhet, tjocklek och skärperimeter), formnings- och böjningsbelastningar, krav för dragstationer, mynttryck, fjäderutjämningskrafter samt eventuella hjälpmekanismer som kvävekuddar eller drivna kammar. Ingenjörer skapar färgkodade bandlayouter där belastningarna vid varje station markeras, och summerar sedan alla värden. Utöver tonnage måste även energikapaciteten beräknas – en press med tillräcklig tonnageklassificering kan ändå sakna den energi som krävs för att utföra krävande operationer.

5. När blir progressiv stansning kostnadseffektiv?

Stegvis stansning ger exceptionella kostnader per del efter att vissa volymtrösklar har överskridits. Tillverkare överväger i allmänhet stegvisa verktyg när den årliga volymen överstiger 50 000–100 000 delar och den totala produktionsvolymen under hela livscykeln når hundratusentals eller miljontals komponenter. Den högre initiala investeringen i verktyg kompenseras av minskad arbetsinsats (en operatör kan driva produktionen), snabbare cykeltider, konsekvent kvalitet som minskar utslängning, bortfall av sekundära bearbetningssteg samt optimerad materialutnyttjning. För bil- och elektronikindustrin, där precisiondelar måste tillverkas i stora mängder, visar stegvis stansning ofta sig som den kostnadseffektivaste tillverkningsmetoden.
