Шта чини да се делови за прецизну ЦНЦ обраду разликују

Када компоненте авиона морају да издржавају екстремне снаге на 40.000 стопа или хируршки инструменти захтевају савршену прецизност димензија за безбедност пацијента, стандардни производни толеранци једноставно неће бити довољни. Ово је место где Делови за прецизну раду ЦНЦ постају неопходни да би се обезбедила тачност и конзистенција које захтевају критичне апликације.

Шта тачно разликује ове компоненте? Честице за прецизну ЦНЦ обраду се производе путем рачунарски контролисаних субтрактивних процеса који изузетно прецизно уклањају материјал са чврстих делова. За разлику од конвенционалне обраде, која се у великој мери ослања на вештину оператера и ручне подешавања, ова технологија користи унапред програмиране компјутерске инструкције за вођење алата за сечење по прецизним путевима, елиминишући људске грешке и постижући понављање које ручне методе једноставно не

Од сировине до прецизности на микрону нивоу

Замислите да преобразите чврсти блок алуминијума или титана у компоненту у којој се свака димензија контролише у хиљадастицама инча. То је стварност производње прецизних обрађених делова. Процес почиње ЦАД моделом који дефинише тачне геометрије, толеранције и завршне делове површине. CAM софтвер затим преводи овај дигитални план у G-код инструкције које контролишу сваки покрет алата за сечење.

Док конвенционална ЦНЦ обрада обично пружа толеранције од ± 0,005 инча , прецизност обрађене компоненте доноси до ± 0,0005 инча или чврстије са специјализованим подешавањама достижу ± 0,0001 инча. То представља десетструко побољшање контроле димензија.

Прецизна ЦНЦ обрада може постићи толеранције са чврстим до ±0.0005 инча, уз специјализоване технике које достижу 1-5 микрона. Лидери индустрије рутински држе толеранције од 1-3 микрона на компонентама медицинских уређаја где безбедност пацијента зависи од савршене прецизности димензија.

Цифрова револуција у производњи метала

Шта заиста разликује висококвалитетне прецизне обрађене делове од конвенционално произведеног дела? Три критична фактора:

• Компјутеризована контрола против људске контроле: Машине за ЦНЦ прате унапред програмиране инструкције до најмалших детаља, елиминишући варијације које узрокују умора оператера, погрешна читања или погрешне израчуне
• Изненадна понављаност: Индустријска ЦНЦ машина нуди индексе понављања од око ± 0,0005 инча, производити тачне репликације са минималним грешком током производње
• Реал-Тим Феадбецк Системс: Кодери са високом резолуцијом надгледају положај алата са прецизношћу до микрона, откривајући и исправљајући дефикцију машине, зношење алата и топлотну експанзију док се то дешава

Овај ниво прецизне контроле делова за обраду постаје неопходан када се производе компоненте за медицинске уређаје, ваздухопловне системе и одбрамбену опремупримене где животи буквално зависе од савршене перформанси делова. Прецизна обрађена компонента у млазничком мотору или хируршком инструменту не може да приушти димензионалне варијације које би се могле изгледати занемарљиво у другим контекстима.

Разлика је важна јер се теже толеранције директно преводе у боље монтаже, побољшане перформансе и повећану поузданост. Када купујете ове компоненте, разумевање ове основне разлике вам помаже да поставите тачна питања и ефикасније процените добављаче.

Основни процеси који се налазе иза компоненти са високим толеранцијама

Разумевање како се креирају делови за ЦНЦ обраду даје вам значајну предност када процењујете добављаче и одређујете захтеве. Прецизне способности које су вам потребне у великој мери зависе од процеса обраде који производи ваше компоненте, а не су сви процеси једнаки када су чврсте толеранције непроговарајуће.

У својој суштини, сви Компоненте за ЦНЦ обраду резултат сутрактивне производње: материјал се систематски уклања из чврстог материјала док се не појави коначна геометрија. Али специфични процеси који се користе - било да су фрезирање, окретање или специјализоване технике као швајцарска обрада - одређују које толеранције, завршне површине и геометрије су постигли.

Вишеосино фрезирање за сложене геометрије

Замислите да је фрезирање као варење са ротирајућим резачким алатима. Тврди радни део се закрепљује у заграду док инструменти за вртење изузетно прецизно изсеку материјал. Број осија одређује колико су сложене ваше прецизне компоненте за обраду:

• 3 осна фрезирање: Алат за сечење се креће дуж X, Y и Z осе. Идеалан је за равне профиле, бучене рупе и резне карактеристике у складу са једном осом. Овај приступ добро функционише за умерено сложене компоненте за ЦНЦ фрезовање, али захтева вишеструке подешавања за карактеристике на различитим лицима.
• 4 осна фрезирање: Додаје ротациону А-ову која ротира око X-ос , омогућава сложене геометрије као што су кама лобови, хеликси и углови карактеристике у једном подесу. Ово елиминише промене фиктура и одржава чвршће толеранције између карактеристика на различитим странама делова.
• 5 осних фрезе: Уводи другу ротирајућу оску, обезбеђујући максималне степени слободе. Када ваши прецизни фрезови захтевају сложене контуре, подрез или сложене углове, машине са 5 оса пружају ненадминутије могућности, иако по већој цени.

Зашто је ово важно за ваш пројекат? Свака додатна ос смањује број потребних подешавања. Мање поставки значи мање могућности за грешке у поређењу и бољу контролу толеранције преко сложених геометрија делова. За ваздухопловне компоненте или медицинске уређаје који захтевају карактеристике на више страна, обрада са 4 или 5 осија често постаје неопходна, а не опционална.

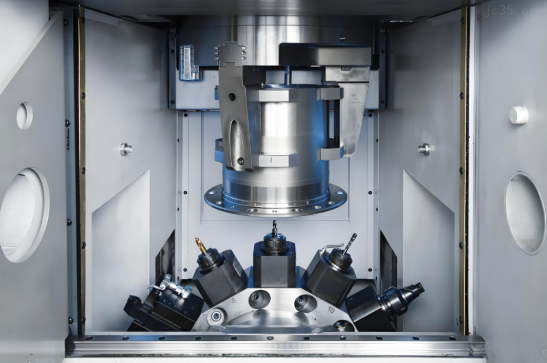

Прецизно окретање и обрада у швајцарском стилу

Када су ваши делови цилиндрични - вала, пинови, спојници или натерани фиксатори - вртење операције заузимају централну сцену. Тркалица окреће дело док га стационарни резачки алати обликују дуж ос X и Z. ЦНЦ центри за обраду контролишу положај алата са прецизношћу до микрона, стварајући сложене профиле који се не могу постићи ручно.

За мале, сложене компоненте које се обрађују ЦНЦ-ом, обрада у швајцарском стилу представља златни стандард. Првобитно развијени за часовнику 1870-их, швајцарски вртежи раде са јединственим системом вођских бушица који подржава деловицу изузетно близу алата за сечење. Овај дизајн практично елиминише одвијање - мало савијање које се јавља када се резне снаге утичу на танке делове.

Швајцарске машине нуде неколико предности прецизности у односу на конвенционалне обртне машине:

• Смањена дефлекција: Подршка у зони сечења омогућава дубље сечење у појединачним пролазима и одржава конзистенцију димензија на дугим, танким деловима
• Уколико је потребно, могу се користити: Примарни и секундарни вртежи омогућавају комплетну обраду деловаукључујући карактеристике на задњој странибез ручне интервенције
• Виши обртни мотоцикли без вибрација: Брже брзине обраде са побољшаним завршцима површине
• Истовремено рађење: Многе алате одвијају окретање, бушење и фрезирање истовремено, драматично смањујући време циклуса

Швајцарска обрада одликује се за стријеле са дијаметром између 2 мм и 38 мм, што га чини идеалним за медицинске вијаче, електронске коннекторе и ваздухопловне финале где је прецизност на микроном нивоу обавезна.

Зашто сутракција побеђује адитив за прецизност

Можда се питате: са свим бузом око 3Д штампе, зашто сутративна производња доминира прецизним апликацијама? Одговор се састоји од постигнуте прецизности и квалитета површине.

Према производњи упоређивања, компоненте за ЦНЦ обраду доследно надмашују алтернативне адитивне компоненте у три критична подручја:

• Димензионална тачност: Субтрактивне машине постижу строже толеранције од адитивних процеса, често са порядком величине. Адитивни делови који захтевају високопрецизне карактеристике често захтевају секундарну обраду након штампања.
• Површина завршене: ЦНЦ процеси пружају глаткије, прецизније завршне површине директно са машине, смањујући или елиминишући захтеве за постпроцесинг.
• Ефикасност производње: ЦНЦ машини постижу веће стопе производње са аутоматизованим учитавањем материјала и уклањањем делова, што је од суштинског значаја за доследан квалитет током великих обима.

То не значи да аддитивна производња нема места у прецизним апликацијама - она се одликује сложеним унутрашњим геометријама и брзим прототипирањем. Али када ваше компоненте за ЦНЦ обраду захтевају најтеже толеранције и најбоље завршне површине, субтрактивни процеси остају доказани избор.

Када се разумеју ови основни процеси, следећи критични фактор постаје избор материјала, јер чак и најспособнији процес обраде не може превазићи ограничења која наметну погрешан избор материјала.

Избор материјала за прецизне обрађене компоненте

Ево истине коју многи произвођачи механичких компоненти неће добровољно дају: материјал који изаберете може да направи или уништи ваше захтеве прецизности пре него што се резање чак и почне. Можете да наведете толеранције од ±0.0005 инча, али ако избор материјала не подржава те спецификације, постављате свој пројекат за разочарање и неочекиване трошкове.

Материјална својства директно утичу сваки аспект прецизне обраде : постигнуте толеранције, квалитет завршног деловања површине, стопе зноја алата и на крају перформансе делова. Разумевање ових односа даје вам значајну предност када радите са добављачима и помаже вам да избегнете скупе неисправности у спецификацијама.

Успостављање материјала са захтевима прецизности

Различити материјали реагују на механичке снаге на фундаментално различите начине. Неки сече чисто и са минималним износом алата. Други стварају прекомерну топлоту, узрокују брзо оштећење алата или производе лоше завршетак површине без обзира на то колико су пажљиво постављени параметри обраде.

Размислите о машинској способност мере колико лако материјал може бити исечен, бушен и обликован. Према подаци из индустрије , обраданост се често представља релативним индексом заснованим на челику за слободну обраду једнаком 100. Алуминијум 6061 има резултат око 270, што га чини скоро три пута лакшим за обраду од основног челика. Титанијум? То је око 20%, што захтева пет пута више напора од челика да би се постигли упоредиви резултати.

Зашто је то важно за ваше прецизне компоненте? Виша обрадна способност обично се преводи у:

• Тешке постижимо допуне: Материјали који сече чисто производе конзистентније димензије са мањом варијацијом
• Боље завршетак површине: Смањена сила резања значи глатке површине директно са машине
• Мање трошкове: Брже времена циклуса и смањење износа алата смањују трошкове по деловима
• Боље конзистентно квалитето: Предвидиво понашање материјала доводи до понављајућих резултата у производњи

Хајде да испитамо најчешће материјале за прецизно обрађене металне делове и када сваки има смисла за вашу апликацију.

Алуминијумске легуре: прецизни коњ за рад

Када инжењери желе да буду лако прецизни без кршења буџета, алуминијумске легуре често се појављују као оптимални избор. Алуминијум 6061 је најбољи за делове општог коришћења, где је умерена чврстоћа и ниска цена најважнија.

Одлична топлотна проводност алуминијума помаже у распршивању топлоте током обраде, смањујући топлотне деформације које могу угрозити тачност димензија. Његова релативно мека природа омогућава брже брзине сечења и дужи живот алатафактори који директно утичу и на трошкове и постигнућу прецизност.

Међутим, алуминијум није универзално прикладан. Његова мања чврстоћа у поређењу са челиком ограничава апликације где постоје висока механичка оптерећења, а његова мекоћа може изазовати постизање одређених текстура површине.

Неродно челик: Када трајност спада са прецизношћу

За апликације које захтевају отпорност на корозију, чврстоћу и прецизност, нерђајући челик оправдава своје веће трошкове обраде. Медицински инструменти, опрема за прераду хране и компоненте за поморске уређаје често одређују квалитете нерђајућег материјала управо зато што тај материјал поуздано функционише у захтевним окружењима.

Шта је то? Неродиозни челик се оштрива током обраде, што значи да материјал постаје тежи када се сече. Ово понашање захтева пажљиву контролу нахрана, брзине и дубине сечења како би се спречило да површински слој постане превише тврд за наредне пролазе. Искусни произвођачи механичких компоненти разумеју ове нијансе и одговарајућим путем прилагођавају своје процесе.

Титан: Аерокосмичка прецизност

Када су штедња тежине и чврстоћа од кључне важности, као што су ваздухопловне конструкције или медицински импланти, титанијум постаје изборни материјал упркос тешкој обради. Његов однос чврстоће према тежини превазилази челик, док нуди одличну биокомпатибилност за медицинске апликације.

Али титанијум захтева поштовање. Према анализима трошкова обраде, титан је трошковно ефикасан само у индустријама у којима захтеви за перформансе превазилазе све остало. Његова ниска топлотна проводност концентрише топлоту на ивици резања, убрзавајући зношење алата. Његова тенденција да се у суштини завари са резаним алатима под притиском захтева специјализовану алатку и конзервативне параметре обраде.

Инжењерске пластике: Прецизност изнад метала

Не треба да се сваки прецизни компонент обрађује од метала. Инжењерске пластике као што су ПЕЕК, Делрин и Ултем нуде јединствену комбинацију својстава: електричну изолацију, хемијску отпорност или у складу са ФДА-ом које метали не могу да пруже.

Пластика представља своје проблеме са прецизношћу. Коефицијенти топлотне експанзије значајно већи од метала значи да окружења са контролисаном температуром постају критична за рад са чврстом толеранцијом. Олакшање стреса материјала након обраде може узроковати промене димензија током времена, фактор који се мора узети у обзир за прецизне обрађене компоненте.

Суперлеаги и егзотични метали у захтевним апликацијама

Неке апликације раде у окружењима која су толико екстремна да конвенционални материјали једноставно не могу да преживе. У моторним турбинама, нуклеарним реакторима и опреми за хемијску прераду потребни су материјали који одржавају своја својства на температурама на којима би алуминијум растао, а челик изгубио већину своје чврстоће.

Унесите суперлегуаа класу метала са изузетном чврстоћом на високе температуре. Као прецизни специјалисти за обраду примедбе , суперлигуре задржавају своју чврстоћу на високим температурама, што их чини префериранијим избором за вруће окружења као што су оне дотока горива у моторма са гасовим турбинама. Уобичајене врсте су Инконел 718 и 625, Хастелој Х и Хајнс 282.

Међутим, исте особине које чине да суперлегуре раде у екстремним условима комплицирају њихову обраду:

• Висока чврстоћа приноса захтева веће снаге сечења, захтева круте алате и чврсте поставке
• Слаба топлотна проводност концентрише топлоту на ивици резања, драматично убрзавајући зношење алата
• Завршавање рада чини сваки следећи пролаз тежим од претходног
• Абразивни карбидни фазе у микроструктури делују као уграђени резање алате раде против вашег алата

Успешно обрађивање суперлегова захтева специјализована алата, конзервативне параметре сечења и често обилан проток хладилова. Последице погрешне технике укључују брзу провалу алата, нетачност димензија због топлотних деформација и загарене површине које се отпорну на наредне операције.

Сравњавање избора материјала

Следећа табела сумира кључне разматрања за уобичајене материјале за прецизну обраду:

Тип материјала	Типичне примене	Оцена обрадивости	Прецизни разлози
Алуминијум 6061	Аерокосмичке конструкције, кућишта за електронику, општи прецизни делови	Високи (~ 270)	Одлична димензионална стабилност; може захтевати дебуринг; трошковно ефикасан за чврсте толеранције
Нефтег сталног 304/316	Медицински уређаји, опрема за храну, компоненте за поморске уређаје	Умерено (~ 45-50)	Завршавање рада захтева пажљиву контролу параметара; веће зношење алата од алуминијума
Плочице	Декоративне компоненте, електрични спојници, вентили	Високи (~ 300)	Одлична завршна површина; идеална за функционалне и естетске апликације прецизних механичких компоненти
Мед	Електрични проводници, топлотни растојачи, РФ компоненте	Умерено (~ 70)	Мека природа може изазвати бурење; најбоље је резервисано за електричне апликације које захтевају проводност
Титанијум Граде 5	Аерокосмички спојни уређаји, медицински импланти, делови за високе перформансе	Ниско (~ 20)	Потребно је чврсто подешавање, специјализована алатка; управљање топлотом је критично за тачност димензија
Инконел 718	Компоненте турбина, нуклеарни реактори, хемијска преработка	Веома ниска (~ 12)	Екстремна знојност алата; забринутост за топлотне деформације; блиско мрежно облике ниже захтеве за обраду
Инжењерске пластике (ПЕЕК, Делрин)	Медицински уређаји, електрични изолатори, компоненте у складу са ФДА	Висок	Висока топлотна експанзија захтева контролу температуре; олакшање стреса може изазвати промене димензија

Практична смерница за избор материјала

Када процењујете материјале за ваше прецизно обрађене компоненте, размотрите следеће одлучујуће факторе:

• За општу прецизност на најниже трошкове: Алуминијум 6061 нуди најбољу равнотежу у машинској способности, стабилности димензија и приступачности
• За отпорност на корозију са прецизношћу: Степени нерђајућег челика оправђују веће трошкове обраде када постоје захтеви издржљивости или хигијене
• За рад малим серијама или прототипа: Алуминијум и месинги смањују ризик и трошкове због краћих времена обраде и лакших поставки
• За екстремне окружења: Титан и суперлегури имају смисла само када захтеви за перформансе превазилазе разматрања трошкова
• За електричне или хемијске примене: Бакра или инжењерска пластика могу бити једини одржива опција упркос њиховим изазовима у обради

Као што стручњаци за избор материјала наглашавају, разумевање специфичних захтева вашег пројекта - функције, величине, сложености и услова окружења - води вас ка одговарајућем материјалу. Најјефтинији сировин ретко производи најнижу укупну цену када се рачунају потешкоће обраде, зној алата и стопе отпада.

Избор материјала поставља темеље за успех прецизне производње. Али чак и савршен избор материјала мора бити у складу са стандардима толеранције и регулаторним захтевима специфичним за вашу индустрију - тема која се драматично разликује између ваздухопловне, медицинске, аутомобилске и електронске апликације.

Захтеви и стандарди прецизности специфични за индустрију

Ево нечега што многе инжењере ухвати на задив: спецификација толеранције која је савршено прихватљива за аутомобилске компоненте може се сматрати опасно лабавом за ваздухопловне апликације и потпуно неадекватном за медицинске импланте. Потреба за прецизност за прецизне ЦНЦ делове се толико драматично разликује између индустрија да је разумевање ових разлика од суштинског значаја пре него што тражите цитат.

Зашто је то важно? Зато што прецизирање толеранција без разумевања контекста индустрије доводи до два једнако проблематична исхода. Можда бисте превише прецизирали захтев за прецизност ваздухопловства за потрошачку електронику и плаћали три пута више него што је потребно. Или можете подспецификовати захтевање стандардних толеранција за безбедносно критичне компоненте које ће регулаторна тела одбити током сертификације. Оба сценарија губе време, новац и ослабљавају поверење са вашом производном компанијом.

Стандарди толеранције у ваздухопловству и одбрани

Када компоненте раде на 40.000 стопа са животном стазом зависно од њихове перформанси, прецизност није опционална - то је обавезно. Аерокосмички прецизни обрађени производи суочавају се са најстрожијим захтевима за толеранцију у било којој индустрији, и са добрим разлогом. Оштрице турбине које су 0,002 мм изван спецификација могу изазвати катастрофални неуспех мотора. Структурно запртљање са димензионалним дрифтом угрожава целост целог авиона.

Аерокосмичка индустрија ради под Захтеве за сертификацију AS9100 систем управљања квалитетом посебно дизајниран за авијационе, свемирске и одбрамбене организације. Ова сертификација није само плоча на зиду; она представља посвећеност изврсности која се протеже кроз сваки аспект производње прецизних компоненти.

Кључне прецизне спецификације за ваздухопловне апликације укључују:

• Стандардни чврсти толеранци: ± 0,01mm за општe ваздухопловнe компоненте
• Потребе за високу прецизност: ± 0,005mm за критичне делове лета
• Аерокосмичка/медицинска класа: ± 0,0020,003mm за компоненте турбина и структурне елементе
• Улутрапрецизне апликације: ± 0,001mm за специјализоване инструментације и системе вожње

Поред димензионалне тачности, прецизни ваздухопловни ЦНЦ делови морају да испуне строге захтеве за тражебилност материјала. Сваки комад сировине мора бити траживи до своје првобитне сертификације фабрике. Регистри топлотне обраде, документација за обраду површине и извештаји о инспекцији постају трајни делови историје компоненте, понекад задржани деценијама.

Уговорни захтеви за прецизност медицинског уређаја

Ако се чини да су ваздухопловне толеранције захтевне, производња медицинских уређаја додаје још један сложен слој: делови комуницирају са људским ткивом. Хируршки инструмент који је димензионално савршен, али контаминиран током производње постаје одговорност. Уколико се користи биокомпатибилност, не може се користити имплант кичме који испуњава све толеранције, али не испуњава тестирање биокомпатибилности материјала.

Медицинске прецизне механичке компоненте раде под сертификацијом ИСО 13485стандард за управљање квалитетом посебно дизајниран за производњу медицинских уређаја. Овај оквир осигурава да сваки аспект производње, од инспекције пријемног материјала до коначне паковања, подржава безбедност пацијента.

Шта чини прецизну обраду медицинских делова јединственом?

• Проверка појединачних делова: За разлику од аутомобилских апликација у којима је статистичко узоркање довољно, многи медицински импланти захтевају 100% димензионалну инспекцију
• Критичност површинске завршнице: Ра вредности често су одређене на 0,4 мкм или боље да би се минимизирала бактеријска адхезија и иритација ткива
• Употреба биокомпатибилности: Сертификације материјала морају да докажу компатибилност са људским ткивима и телесним течностима
• Проверка чишћења: Документирани докази да су остаци производње уклоњени до одређених нивоа
• Толерантни опсегови: Обично ±0.01мм за хируршке инструменте, са имплантима који често захтевају ±0.005мм или чврстије

Практични пример илуструје залоге: Према стручњацима за прецизну обраду, ПЕЕК кућиште за медицински сензор захтева толеранцију од ± 0.01 мм да би се правилно прилагодила микроелектроници. Та јединствена спецификација, која је изгледала једноставна, захтевала је обраду под контролом температуре, специјализовану алатку и инспекцију појединачних делова како би се осигурао доследан квалитет.

Автомобилна прецизност: Количина се слаже са конзистенцијом

Автомобилни прецизни ЦНЦ делови представљају фундаментално другачији изазов од ваздухопловних или медицинских компоненти. Толеранције могу бити нешто опуштенијеобично ±0.020.05мм за многе апликацијеали захтеви за запремину и очекивања конзистенције стварају своје захтевне окружења.

Размислимо о следећем: произвођач аутомобила може производити 50.000 идентичних делова на месец дана. Сваки део мора да спада у спецификације, јер једна компонента која не испуњава стандарде може да прекине сакупљање. Трошкови за прекид линије у великом произвођачу аутомобила могу прећи 10.000 долара у минути.

Обрада прецизних аутомобилских делова ради под сертификацијом ИАТФ 16949система управљања квалитетом која наглашава:

• Статистичка контрола процеса (СПК): Контрола критичних димензија у реалном времену за откривање дрифта пре него што делови изађу из спецификације
• Потребе за способност процеса: ЦПК вредности од 1,33 или више, што показује да процес доноси делове у складу са границама допуштања
• Процес одобрења производних делова (ППАП): Потпуна документација која доказује да производњи процес може поуздано производити у складу са деловима у количини
• Утврђеност на грешке (пока-јаг): Физичке и процедурне гаранције које спречавају да дефектни делови стигну до купаца

Потребе прецизности варирају у зависности од функције компоненте. Компоненте погонског системапредајни зглобови, тела вентила, делови инжектора горива захтевају строже толеранције од панела куза или унутрашње облоге. Критичне ствари за безбедност као што су компоненте кочница подлежу истој проверзи као и ваздухопловни делови.

Електронички и полупроводнички прецизни стандарди

Електронска индустрија гура прецизне обрађене производе на територију на којој традиционалне методе мерења имају потешкоће да провере резултате. Компоненте опреме за производњу полупроводника, ФК водоводила и прецизни конектори рутински одређују толеранције које би биле изузетне у било којој другој индустрији.

Електронске прецизне механичке компоненте суочавају се са јединственим изазовима:

• Толеранције за микропроизводњу: ЦНЦ микро обрада постиже ± 0.0020.005 мм, са специјализованим процесима као што је микро ЕДМ који достижу ± 0.001 мм
• Употреба у електричним уређајима Компоненте морају одржавати прецизност димензија у распону оперативних температура
• Спецификације електричне проводности: Избор материјала и завршна површина директно утичу на електричне перформансе
• Стандарди чистоће: Загађење честицама измерена у деловима на милион за апликације полупроводника

Потреба за прецизношћу се повећава с напредовањем технологије. Како се електронске уређаје смањују, компоненте које их производе и тестирају морају да постигну одговарајуће строже толеранције. Оно што је пре десет година сматрано ултрапрецизно, сада је стандард за многе електронске апликације.

Успоредити ваше захтеве са индустријским стандардима

Разумевање где ваша апликација спада у овај спектар помаже вам да одредите одговарајуће толеранције - довољно чврсте да осигурају исправан рад, али не толико агресивне да трошкови несувише расту.

Према стручњаци за обраду толеранције , однос између толеранције и трошкова следи експоненцијалну криву: затезање толеранција од ± 0,05 мм до ± 0,01 мм може повећати трошкове за 30200%. Време обраде се повећава за 30-200%, напор за инспекцију удвостручује, живот алата пада за више од 50%, а стопа лома значајно се повећава.

Шта је кључно? Тешке толеранције треба да се примењују само на површине које утичу на прилагодљивост, запечатање, безбедност или тачност кретања. Купац који је прецизирао ±0.02мм преко целе алуминијумске задржинекада су само три рупе биле критичнепронашао је да је опуштање других карактеристика на ±0.1мм побољшало продуктивност скоро три пута.

Овај индустријски контекст постаје неопходан када се дизајнирају делови и одабирају производни партнери. Добавитељ сертификовани по AS9100 показује способност и системе квалитета неопходне за ваздухопловне радове. ISO 13485 сертификација сигнализује компетенцију у производњи медицинских уређаја. ИАТФ 16949 указује на стручност у производњи аутомобила.

Када се разумеју захтеви индустрије, следећи критични фактор постаје дизајнирање ваших делова како би се постигли потребни толеранси на трошковно ефикасан начин јер чак и прави материјал и прави добављач не могу да превазиђу основне одлуке о дизајну које чине тешке толерансе непотребно тешким за постизање

Упутства за пројектовање за постизање строге толеранције на трошковно ефикасан начин

Ево фрустрирајуће стварности коју многи инжењери откривају касно: тај прелепо детаљни ЦАД модел који сте недељама усавршавали можда је скоро немогуће произвести са толеранцијама које сте навели или ако је производљив, кошта три пута више од вашег буџета. Разлика између онога што се може дизајнирати и онога што се може произвести изненађује чак и искусне професионалце.

Дизајн за производњу (ДФМ) премости ову јаз за прецизне делове за ЦНЦ обраду. Разумевањем како одређене одлуке о дизајну утичу на постижимо толеранције и трошкове, можете направити паметније спецификације од самог почетка, избегавајући болестан циклус цитата, редизајна и компромиса који муче слабо оптимизоване дизајне.

Спецификације толеранције које уравнотежују перформансе и трошкове

Почнимо са неугодном истином о толеранцијама: однос између прецизности и трошкова није линеарни, већ експоненцијални. Према анализе производних трошкова , прелазак са грубих толеранција за обраду (0,76 мм/0,030 инча) на прецизне толеранције (0,025 мм/0,001 инча) повећава трошкове за око 4 пута. Ултрапрецизна толеранција (0,0025 мм/0.0001 инч) може коштати 24 пута више од стандардне обраде.

Зашто се ова крива трошкова толико драматично заоштри? Тешке толеранције фундаментално мењају начин на који се делови за обраду морају производити, прегледати и валидирати:

• У окружењу са контролисаном температуром: Прецизни рад често захтева климатску контролу како би се спречило топлотно ширење да утиче на димензије
• Итеративни процеси обраде: Резање, мерење, прилагођавање, понављање
• Специјализовани протоколи инспекције: Стандардно узоркавање прелази на свеобухватне рутине мерења
• Повећана стопа одлагања: Више делова пада изван строжих прозорца спецификација
• Виши трошкови алата: Прецизни алати за сечење са строжим толеранцијама

Практична поука? Тешке толеранције треба да се појаве само на димензијама које их стварно захтевају. Прецизни обрађени део са толеранцијама од ± 0,001 инча одређеним за сваку особину коштаће драматично више од једног где само критични интерфејс добија строгу контролу док нефункционалне површине прихватају стандардне толеранције.

Разумевање толеранције

Толерантно складиштењекоје се такође назива толерантно складиштењеодређује како се индивидуалне толеранције делова комбинују како би утицале на укупну тачност монтаже. Према стручњаци за прецизну обраду , ова анализа је од кључног значаја за обезбеђивање алата одржавају своје функционалне захтеве, а остају трошковно ефикасан за производњу.

Размислите о слоту обрађеном са три карактеристике: леви угловни радиус (0,125" ±0,001"), раван секција (0,250" ±0,002"), и десни угловни радиус (0,125" ±0,001"). Користећи анализу најгоршег случаја, где свака толеранција иде до свог екстрема, укупна ширина слота може да варира од 0,496 до 0,504 ", дајући толеранцију у најгоршем случају од ± 0,004 ".

Постоје две примарне методе за анализу стака толеранције:

• Анализа најгору ситуацију: Претпоставља се да све толеранције истовремено достижу своје максималне или минималне границе. Овај конзервативни приступ гарантује функцију свих зглобова, али често захтева строже индивидуалне толеранције него што је статистички неопходно.
• Статистичка анализа: Прерачунава вероватноћу да ће се толеранције комбиновати да би створиле проблеме, на основу нормалне дистрибуције. За збирке са четири или више толерантних карактеристика, ова метода обично омогућава лабље индивидуалне толеранције док се и даље постиже прихватљива перформанса збирке.

Шта је ово? Лоша расподела толеранција широм конзоле, а не појединачне чврсте толеранције, често узрокује неуспехе у производњи. Паметна структура датома и интелигентна дистрибуција толеранције могу постићи исте функционалне захтеве са знатно лабијим индивидуалним толеранцијама делова на вашим прецизним компонентама за радна машина.

Геометријске карактеристике које изазивају прецизност

Неке карактеристике дизајна су усавршене у компликовање прецизних делова. Разумевање ових изазова пре финализовања дизајна спречава скупа изненађења током цитирања или још горе, током производње.

Односи дубине рупе на дијаметар

Добро правило: дубина рупе не прелази 6 пута пречник. Према стручњацима за ДФМ, ова најбоља пракса осигурава да алати могу да стигну до рупе са стандардним брзинама. Дубље рупе захтевају спорије обраду како би се избегло кршење алата, што значајно утиче на трошкове и време извршења.

За сложене обрађене делове са захтевима дубоких рупа, размотрите ове алтернативе:

• Машина са обе стране када је могуће, сасрећу се у средини
• Користите дубоке са већим дијаметром када то дозвољавају функционалне захтеве
• Укажите пролазне рупе уместо слепих рупа када дизајн то дозвољава

Полупречници унутрашњих углова

Квадратни углови на унутрашњим џеповима су тешко, понекад немогуће, да се обраде због ограничења алата. Ротирајући алати за сечење природно стварају радијусе углова; постизање оштрих унутрашњих углова захтева секундарне операције као што је ЕДМ који драматично повећавају трошкове.

Како је то решено? Додајте радије унутрашњим угловима. Али запамтите: што је радијес мањи, то је и потребно мање алата. Према стручњацима за обраду, дизајнирање радија да одговарају стандардним величинама алата од 0,10", 0,015" и 0,03" оптимизује време обраде и смањује ризик од кршења алата.

Разматрања дебелине зида

Тене зидове представљају значајне проблеме са прецизношћу. Када се покрећу прецизни делови за ЦНЦ обраду са танким зидовима, машинисти морају успорити РПМ и брзине хране како би се спречило срушење или одвијање материјала. Ово успоравање повећава и трошкове и време за реализацију.

Минимална практична дебљина зида варира по материјалу:

• Алуминијум: 0,5 мм (0,020") минимум за стабилност током обраде
• Челик: 0,8 мм (0,030") да би се отпорно одражавали на силе резања
• Пластика: 1,0 mm (0,040") или више због флексибилности и топлотне осетљивости

Ако су танки зидови функционално неопходни, очекујте повећане трошкове и разговарајте са својим произвођачем о стратегијама подршке.

Дубина јама и шупљина

Слично ограничењима дубине рупа, дубина џепа утиче на дохват алата и крутост. Дубоки, уски џепови захтевају дуге, танке алате који се одвијају под силама сечењакомпрометишући прецизност димензија и завршну површину. Проектирајте џепове са пропорцијама дубине и ширине од 4:1 или мање кад је то могуће.

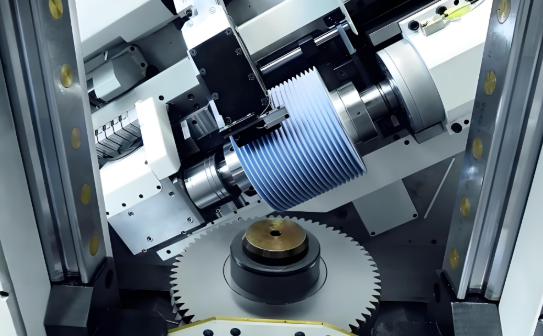

Приоритетни ДФМ смерници за прецизне делове

На основу њиховог утицаја на производњу и трошкове, размотрите ове смернице по реду важности када дизајнирате пројекте за обраду прецизних делова:

1. Примене за штетне толеранције се селективно примењују: Укажите прецизност само када то функција захтева. Идентификујте критичне интерфејсе, плоче за запечатање и карактеристике контроле кретања, а затим опустите толеранције на другим местима. Купац који је навео ±0.02мм преко целе бракете повећао је продуктивност скоро троструко опуштајући некритичне карактеристике на ±0.1мм.
2. Изаберите материјале за обраду: Не постижу сви материјали исте толеранције са истим напором. Када 303 нерђајући челик и 304 нерђајући челик могу оба да испуне функционалне захтеве, много је лакше одабрати 303it машине, смањујући трошкове и побољшавајући конзистенцију.
3. Проектирање за минималне поставке: Сваки пут када се део поново поставе у машини, грешке у усклађивању се акумулишу. Дизајнирајте најједноставнију геометрију која задовољава функционалне потребе, омогућавајући потпуну обраду у мање поставки. Мање подешавања значи бољу контролу толеранције између карактеристика и доследније резултате.
4. Поштујте однос дубине према дијаметру: Држите дубине рупа испод 6x пречника и дубине џепа испод 4x ширине. Нарушавања захтевају спорије обраду, специјализовану алатку или секундарне операције - све што повећава трошкове.
5. Додајте великодушне унутрашње радије: Проектирајте унутрашње углове са радијевима који одговарају стандардним величинама алата (0,10", 0,015", 0,03"). Мањи радијуси захтевају мање алате који се лакше ломају и сече полако.
6. Одржите одговарајућу дебљину зида: Проектирајте зидове довољно дебеле да се издрже механичким силама без одвијања. Када су танки зидови неизбежни, рано разговарајте са својим произвођачем о стратегијама за подршку.
7. Подносите комплетну документацију: Укључите спецификације материјала са прихватљивим алтернативама, потребне сертификације, јасно означене димензије које су критичне за квалитет и захтеве за завршном облогом површине. Ако се раније обавестите, не би било скупих неисправности у комуникацији.

Скривена цена претераног прецизирања

Можда је најскупља толеранција та која не пружа никакву функционалну корист. Према производњој анализи, прецизност се осећа као напредак. Постоји инхерентан осећај да је чврстије једнако боље. Али та толеранција од 0,025 мм коју сте управо навели могла би да удвостручи ваше трошкове и тростручи ваше време.

Реалност производње је одморна: стандардни процеси обраде ефикасно постижу толеранције од ± 0,1 мм (± 0,004 инча). Затезање до ± 0,025 мм (± 0,001 инча) улази у територију прецизне производње, која захтева контролисану температуру, топлотну стабилизацију и специјализоване процедуре инспекције.

Пре него што одредите чврсте толеранције на следећем пројекту прецизних компоненти за обраду ЦНЦ-а, питајте се: Шта ова димензија заправо контролише? Како варијација утиче на перформансе делова? Често ова анализа открива могућности за олакшање толеранције без функционалног компромиса и значајне уштеде трошкова.

Након што су утврђене смернице за дизајн, следећи критичан фактор постаје верификација: како произвођачи потврђују да ваши сложени обрађени делови заправо испуњавају толеранције које сте навели? Одговор се односи на софистициране технологије инспекције које већина добављача никада не објашњава у потпуности.

Методе контроле квалитета и инспекције за прецизне делове

Како знате да ваши прецизни делови за обраду заправо испуњавају толеранције наведене на вашим цртежима? Ово питање ретко добија задовољавајуће одговоре током процеса цитирањаиако методе верификације на крају одређују да ли добијате одговарајуће делове или скупи скрап. Разумевање технологија инспекције помаже вам да боље постављате питања и ефикасније процењујете системе квалитета добављача.

Савремена контрола квалитета за ЦНЦ компоненте далеко прелази једноставна мерења калипера. Софистициране технологије инспекције улазе димензионалне податке на резолуцији на микроном нивоу, док статистичке методе обезбеђују конзистенцију у производњи. Хајде да истражимо процесе верификације који одвоје способне произвођаче прецизних обрађених делова од оних који обећавају да не могу да провере.

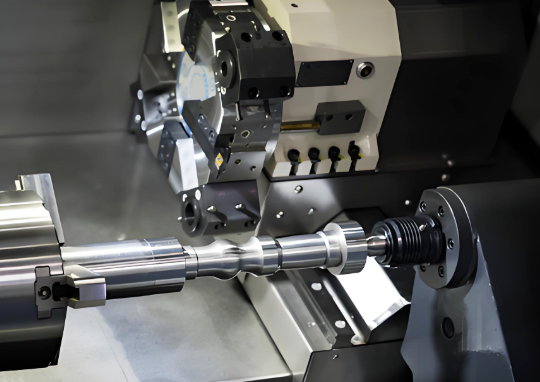

Инспекција и верификација димензија КММ

Координатне мерење машине представљају златни стандард за димензионалну верификацију компоненти за обраду високе прецизности. Ови сложени системи снимају тачке података са површине објекта помоћу сензорне сонде која се креће дуж три картезијанске осине (Х, В и З), кажу стручњаци за инспекцију ЦММ-а. Овај процес генерише детаљну просторну мапу - често се назива "точкови облак" - која се анализира да би се потврдило да делови испуњавају дизајнерске спецификације.

Зашто је инспекција ЦММ-а важна за ваше прецизне ЦНЦ обрађене компоненте? Размислите о алтернативи: ручно мерење ручним алатима уводе варијабилност оператора, ограничава карактеристике које се могу проверити и не пружа никакав дигитални запис за тражимост. ЦММ елиминишу ова ограничења путем рачунарски контролисаних путања мерења који улазе стотине или хиљаде тачака података са подмикронском понављаношћу.

Различите конфигурације ЦММ-а решавају различите изазове инспекције:

• ЦММ моста: Најважнији производ за димензионалну инспекцију, који нуди уравнотежену тачност, брзину и свестраност за делове који се крећу од малих прецизних компоненти до већих произведених предмета
• ЦММ са гантријем: Дизајнирани за највеће и најзатеженије делове, ови системи управљају ваздухопловним и бродоградњским компонентама где се прецизност у великом обиму не може преговарати
• ЦММ са чворним рукама: Предносни системи који доносе прецизна мерења директно на терен, идеални за приступ сложеним геометријама или мерење делова који су превише велики за кретање
• ЦММ с хоризонталном руком: Оптимизовано за велике, обимне објекте као што су компоненте аутомобилске кутије где је доступност важна колико и тачност

Осим основне димензионалне верификације, модерни ЦММ нуди напредне могућности које померају границе мерења. Високобрза скенирање брзо снима хиљаде тачака података, пружајући детаљне мапе површине за сложене геометрије. CAD интеграција омогућава директну поређење измераних података и дигиталних дизајн модела, олакшавајући одлуке за контролу квалитета у реалном времену.

Преко ЦММ-а: комплементарне инспекционе технологије

Док инспекција ЦММ-а заглавља већину програма квалитета, одређене апликације захтевају специјализоване приступе мерења. Оптички системи мерења користе неконтактне методе за верификацију димензија, посебно вредне за деликатне површине компоненти за обраду које контактне сонде могу оштетити или за меке материјале који би се деформисали под притиском сонде.

Површинска профилометрија се бави димензијом коју ЦММ обично не снима: текстуром површине. Када ваше спецификације укључују захтеве за Ra (просечну грубоћу), профилометри прате преко обрађених површина како би квантификовали микроскопске врхове и долине који одређују функционалне перформансе. Медицински импланти који захтевају специфичне текстуре површине за интеграцију ткива или плочање површина које захтевају посебне вредности грубости, ослањају се на профилометрију за верификацију.

За унутрашње карактеристике које сонде не могу да досегну, технике као што је индустријско ЦТ скенирање пружају видљивост у скривене геометрије. Иако је ЦТ инспекција скупа и спорија од традиционалних метода, она открива унутрашње дефекте, потврђује дебљину зида и потврђује сложене унутрашње пролазе на начин на који ниједна друга технологија не може да одговара.

Сравњавање метода инспекције

Избор одговарајућих метода инспекције зависи од онога што мерете, потребне тачности и контекста производње. Ова поређење помаже у усаглашавању приступа верификације са захтевима за апликацију:

Метода	Тип мерења	Типична тачност	Најбоље апликације
Мостови ЦММ	Димензионална геометрија, ГД&Т карактеристике	уколико је потребно,	Општи прецизни делови, прва инспекција производа, узорка производње
ЦММ са гантријом	Проверка величине	уколико је потребно,	Аерокосмичке конструкције, велике лемпе, компоненте аутомобилских кузова
ЦММ са чворним руком	Предносно мерење димензија	уколико је потребно, уколико је потребно,	Проверка на терену, велике збирке, проверке у току процеса
Оптички/визијски системи	2Д профили, детекција ивица, мале карактеристике	уколико је потребно,	Деликатне површине, брза мерења, 2Д верификација профила
Површинска профилометрија	Површинска грубоћа (Ra, Rz)	разложеност 0,001μm	Запчатачке површине, медицински импланти, интерфејси критични за тријање
Индустријско ЦТ скенирање	Унутрашња геометрија, скривене карактеристике	уколико је потребно, уколико је потребно,	Комплексни унутрашњи пролази, верификација монтаже, откривање дефеката

Статистичка контрола процеса у прецизној производњи

Инспекција ухвати дефекте, али зар не бисте их радије спречили? Статистичка контрола процеса (СПЦ) помера осигурање квалитета са реактивног откривања на проактивну превенцију, користећи анализу података у реалном времену да би се идентификовао одлазак процеса пре него што делови изађу из спецификације.

Према стручњаци за производње , статистички способан процес је онај у коме је шанса за производњу карактеристичног делова из толеранције прилично мања. Индекс способности процеса (Цп) мери колико стандардних одступања спада у толеранцијушто је виши Цп, то је процес ефикаснији и доследнији.

Шта ове нивое способности означавају у пракси?

• Цп 1.0: Процесни ширење једнако је толеранцији ширине око 0,27% стопе дефекта (2,700 ппм)
• Сп 1.33: Индустријски стандардни циљприближно 1 на 16.000 шансе за делове који нису допуштени
• Сп 1.67: Побољшана способностмање од 1 на 100.000 делова који се очекују из спецификације
• Цп 2.0: Шесте сигме перформансескоро нула вероватноћа за дефект

За прецизне делове за обраду, СЦП постаје неопходан када производње чини 100% инспекцију непрактичним. Купаци обично обрађују делове са стотинама карактеристика које захтевају побољшану прецизност и нивое Цп од 1,33 и 1,67, као што примећују стручњаци за процесне способности. На овим нивоима капацитета, инспекција узорком пружа сигурност да цела производња спада на спецификације.

Практична примена подразумева праћење критичних димензија на контролним табеламавизуалним алатима који графикују резултате мерења према израчунатим контролним границама. Када мерења имају тенденцију да се приближе границама, а да их још нису прешла, оператери интервенишу прилагођавањем алата, измењеним корекцијама или променама параметара процеса. То спречава дефекте, а не само их открива.

Сертификације квалитета које осигурају доследну прецизност

Како проверите тврдње о квалитету добављача без да сами ревидирате њихову фабрику? Индустријска сертификација пружа валидацију треће стране да системи квалитета испуњавају признате стандарде.

За аутомобилске апликације, сертификација ИАТФ 16949 показује свеобухватно управљање квалитетом у складу са захтевним захтевима глобалних произвођача аутомобила. Ово сертификовање захтева документовану имплементацију СПЦ-а, процес одобрења производних делова и систематску превенцију дефеката, а не само откривање. Добавитељи сертификовани по овом стандарду доказали су своју способност да испоруче доследне прецизне ЦНЦ обрађене компоненте на аутомобилским запреминама.

Као што су истакли стручњаци за осигурање квалитета, сертификације попут ИСО-а нису само знак чести; они представљају посвећеност пружаоца одржавању највиших стандарда квалитета и ефикасности. ИСО 9001 успоставља основне захтеве управљања квалитетом, док сертификације специфичне за индустрију као што су АС9100 (аерокосмичка) и ИСО 13485 (медицински уређаји) додају контроле специфичне за сектор.

Када се процењују произвођачи прецизних обрађених делова, сертификације сигнализују способностали право питање је да ли њихови системи квалитета одговарају вашим специфичним захтевима. Добавитељ са аутомобилским сертификацијама можда нема тражимост појединачних делова потребну за ваздухопловне радове. Произвођачи медицинских уређаја требају регистрацију ФДА и биокомпатибилност експертизе које опште радне радње обично не поседују.

Разумевање ових метода верификације мења начин на који процењујете добављаче и тумачите извештаје о инспекцијама. Али системи квалитета су важни само ако основна производња функционише. Следећи критични факторкошта који већина добављача не би желела да отворено дискутујеодређује да ли су ваши захтеви за прецизношћу приступачни при производњи.

Фактори трошкова и разматрања цена у прецизној обради

Да ли сте се икада питали зашто се две цитате за исте задатне делове разликују за 300%? Одговор лежи у факторима трошкова које већина произвођача радних делова радије не објашњава. Разумевање ових фактора даје вам утицај на преговоре и помаже вам да доносите паметније одлуке о спецификацијама, потенцијално уштедејући хиљаде без жртвовања квалитета.

Ценски став за прецизне делове за ЦНЦ обраду није произвољан, иако се често тако осећа. Свака спецификација коју направите, од захтева за толеранцијом до завршног облика површине, утиче на производњи, утиче на време машине, потрошњу алата, напор инспекције и стопу лома. Хајде да разградимо шта заправо покреће трошкове тако да можете интелигентно оптимизовати своје спецификације.

Разумевање истинске цене строге толеранције

Ево неугодне истине: однос између толеранције и трошкова није линеарни, већ експоненцијални. Према економистима прецизне производње, прелазак са толеранције од ±0,05 мм на ±0,02 мм може повећати трошкове за око 50%. Али даљи прелазак од ±0,02 мм до ±0,01 мм може више пута помножити трошкове због скривених техничких изазова.

Зашто сваки додатни микрон кошта више од претходног? Прелазиш праг капацитета процеса где стандардни приступи обради више нису довољни:

• Повољније брзине обраде: Тешке толеранције захтевају смањене брзине хране и лакше резе, драматично продужујући време циклуса
• Чешке промене алата: Прецизни рад захтева оштрије алатеисечене ивице за резање које би биле прихватљиве за стандардни рад узрокују димензионално одступање у производњи прецизних делова
• У окружењу са контролисаном температуром: Термичка експанзија утиче на димензије на микроном нивоу, што захтева климатизоване објекте
• Проширено време инспекције: Сваки обрађени део који захтева чврсте толеранције захтева свеопсежније рутине мерења
• Више стопе скрап: Усушенији прозори за спецификације значи да више делова спада изван прихватљивих граница

Најскупља толеранција је она која не даје функционалне користи. Многи дизајнерски цртежи укључују "безбедносне толеранције"веома чврсте вредности које су укључене из опрезе, а не на основу функције. Европски произвођач аутомобила открио је да је олакшање некритичких толеранција од ± 0,01 мм до ± 0,03 мм смањило трошкове обраде за око 22%, а истовремено задржало пуну функционалност.

Вођа трошкова рангирани по утицају

Не имају сви фактори трошкова једнаку тежину. На основу типичних сценарија производње, ево како се главни покретачи спајају:

• Потребе за толеранцијом: Једини највећи мултипликатор трошковауширење од стандардних до прецизних толеранција може повећати трошкове 2-4 пута
• Избор материјала: Тешко обрађени материјали као што су титанијум или инконел захтевају специјализована алата, спорије брзине и стварају више шматра од алуминијума или месинга
• Комплексност делова: Машински рад на више осова, дубоке шупљине, танке зидове и сложене карактеристике захтевају дуже време за програмирање, прилагођене алате и додатне подешавања
• Спецификације за завршну површину: Огледални завршетак или специфичне вредности Ра често захтевају секундарно брушење, полирање или специјализоване стратегије сечења
• Продукција: Трошкови монтаже амортизују се током већих обимапрототипне количине имају значајно веће трошкове по делу
• Документација о квалитету: Први чланак Инспекције, сертификације материјала и документација о усаглашености додају накнаду која се смањује са регулаторним захтевима

Разматрања количине од прототипа до производње

Економије скале драматично утичу на цене прецизних фрезованих делова, али однос није увек интуитиван. Мале серије или прототипски изводи имају веће трошкове по јединици због времена постављања и минималне употребе материјала, према аналитичарима производних трошкова.

Које промене се дешавају с повећањем броја?

• Трошкови алата и монтажа амортизују: Кошта монтаже од 2.000 долара додаје 200 долара по делу за 10 комада, али само 2 долара по делу за 1.000 комада
• Аутоматизовани процеси постају одржливи: Похрањење шипкама, палетирање и обрада са гашење светла смањују трошкове радног труда у величини
• Побољшање куповине материјала: Наручни налози материјала захтевају бољу цену од куповине малих партија
• Оптимизација процеса се исплаћује: Време уложено у смањење времена циклуса доноси доходак помножен на веће трке

Међутим, обим није увек одговор. За прилагођене делове са високом сложеношћу, крива учења на свакој новој серији значи да цена прототипа често одражава стварне изазове производње, а не само амортизацију поставке.

Сакундарне операције: скривени мултипликатори трошкова

Цитат за обраду који добијате ретко представља укупну цену делова. Вторични операције - топлотна обрада, завршна обработка површине, наплавање и монтажа - додају трошкове који многе купце изненаде.

Топлинска обрада на комплексан начин утиче и на прецизност и на трошкове. Процеси загарђивања побољшавају отпорност на зношење, али често узрокују промене димензија које захтевају обраду након топлотне обраде. То значи два пута обрађивање делова - једном пре обраде, једном након тога - ефикасно удвостручавање времена обраде за критичне карактеристике.

Операције завршног обраде површине имају сличан утицај на буџете:

• Анодирање: Додаје 0,0005-0,003 инча на димензије, захтева прилагођавање толеранције у фази обраде
• Плоширање: Неелектролозни никел, хром и друге пластинке додају димензионално накупљање које се мора узети у обзир
• Малирање: Када обрађене површине не могу постићи потребне завршетке или толеранције, брушење додаје значајне трошкове
• Полирање: Ручно полирање за козметичке или функционалне потребе постаје радно интензивно и тешко је прецизно цитирати

Шта је кључно? Разговарајте о секундарним операцијама током фазе пројектовања, а не након што стигну цитати за обраду. Искусни произвођачи делова за обраду често могу предложити прилагођавање спецификација које постижу исти функционални резултат са нижим укупним трошковима.

Разумевање ових фактора трошкова трансформише ваше разговоре са добављачима од преговора о цени до оптимизације вредности. Али чак и са савршеном свешћу о трошковима, дефекти могу да покваре пројекте и већина добављача неће добровољно дати информације о неуспељима прецизне обраде које су доживели или како их спречити.

Уобичајене грешке прецизне обраде и стратегије спречавања

Шта се дешава када ваши прецизни механички делови стигну и нешто не ради? Разумевање уобичајених дефекатаи што је још важније, како их спречитиодваја информисане купце од оних који откривају проблеме тек након што се монтажа не поправи. Већина добављача неће разговарати о својим начинима неуспеха, али ово знање штити ваше пројекте и помаже вам да ефикасније процените произвођачке партнере.

Према истраживањима из индустрије, 30% ЦНЦ компоненти захтева прилагођавање због проблема квалитета. То је скоро једна од три дела која треба да се прерађује - статистика која наглашава зашто је разумевање превенције дефеката важно колико и разумевање самих процеса обраде.

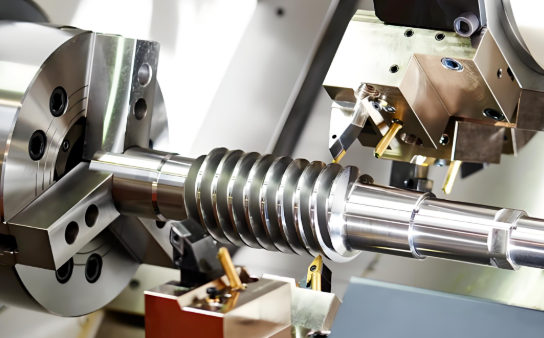

Превенција димензионалног одступања у производњи

Замислите да су ваши првих 50 обрађених производа савршено у складу са спецификацијама. Затим делови од 51 до 100 почињу да се крећу према граници толеранције. До 150. дела, производиш скрап. Ово је димензионално одступањепостепено одступање од циљних димензија које се акумулише током производних радњи.

Шта изазива овај фрустрирајући феномен?

• Деградација алата: Како се резне ивице губе оштрину, мења се геометрија алата. Ове промене се акумулишу, узрокујући варијације величине које се погоршавају током производње. Инструмент који првобитно сече 0,0001 инч прекомерне величине може се преклопити на 0,0005 инча прекомерне величине након неколико стотина делова.
• Машински калибрациони дрифт: Мало одступања од 0,001 инча у позиционирању машине чине прецизне компоненте машине немогућим за употребу. Термичка експанзија од рада машине комбинује овај ефекат током продужених производних циклуса.
• Грешеви у програмирању: Нетачне вредности компензације алата у Г-коду стварају систематске димензионалне проблеме који се понављају широм сваког дела док се не исправи.
• Материјални несагласности: Разлике у тврдоћи или саставу сировине узрокују промену сила резања, што утиче на постигнуте димензије чак и са идентичним параметрима обраде.

Ефикасна превенција захтева систематске приступе. Ригорозни протоколи калибрације користећи НИСТ-ови стандарди за измерну метрологију проверава прецизност машине у редовним интервалима. Напређени системи за праћење алата откривају знојење у реалном времену, аутоматски прилагођавајући параметре када се знојење премаши прагове. Окружење са контролисаном температуром минимизује топлотну експанзију кроз системе за контролу климе и регулацију хладила.

За обраду великих компоненти где стабилитет димензија постаје још критичнији, алгоритми топлотне компензације интегрисани са сензорима за праћење температуре у реалном времену помажу у супротстављању ефектима ширења, одржавајући прецизне толеранције током продужених циклуса обраде.

Површински дефекти и њихови коренски узроци

Проблем са површинским завршеткама утиче на више од естетике - они утичу на функционалне перформансе. Грубоћа која прелази спецификације узрокује прерано зношење, смањен живот уморности и лоше перформансе запломбивања у обради прецизних компоненти. Разумевање коренских узрока помаже ти да одредиш одговарајуће мере превенције.

Уобичајене површене дефекте и њихово порекло укључују:

• Превише грубост: Преко оптималних вредности стварају прекомерно оптерећење чипова, остављајући грубе текстуре. Решење укључује систематско тестирање параметара како би се утврдиле идеалне комбинације брзине и хране.
• Ознаке алата: Видиве линије или гребени од интеракције алата и делова указују на неисправну геометрију алата, неисправне брзине или неадекватну крутост. Високобрза обрада са смањеним подацима и методама климања често решава ове проблеме.
• Оштри трагови: Пробледне петље указују на прегревање током сечења, обично због неадекватног хлађења, прекомерних брзина или тудног алата. Системи хладила под високим притиском који користе 1000 ПСИ помажу алатима да трају дуже и да производе боље завршетке.
• Прикупљање материјала: Недостатак мазивања доводи до стварања топлоте и прилепљења алата и радног комада, што доводи до преноса материјала на обрађене површине. Правилна примена хладног течности и избор мастила спречава ову адхезију.
• Знаци за разговор: Редовни таласни обрасци указују на вибрације током сечења. Ограничења крутости машине, прекомерни превис алата или неисправни параметри сечења омогућавају преношење резонантних вибрација на површине.

Статистичка контрола процеса кроз редовна мерења Ра и Рз помаже у идентификовању деградације површине пре него што постане проблем одбијања. Ранње откривање трендова омогућава коригирање док делови остају у спецификацији.

Бури, топлотне деформације и други уобичајени дефекти

Поред прецизности димензија и завршног облика површине, неколико других типова дефекта мучи производњу прецизних механичких делова:

• Формирање бура: Мале издвоје на ивицама се јављају посебно у дуктилним материјалима као што је алуминијум. Специјализовани путеви за коришћење алата, операције за раширење и материјали за жртвовање минимизују формирање. Када су бури неизбежни, послемашинарско дебурирање механичким, топлотним или електрохемијским методама их уклања.
• Тхермално искривљење: Топла настала током обраде узрокује ширење и деформацију радног комада. Високотемпературне легуре са лошом топлотном проводношћу, као што су титан и инконел, посебно су подложне. Према стручњацима за топлотну управљање, издржња алата се повећава за 50-60% када се обрађује на високим температурама, што погоршава проблеме са искривљењем.
• Завршавање рада: Неки материјали постају прогресивно тежи док се обрада наставља, знатно повећавајући снаге сечења и зношење алата. Суперлеаги на бази никла и титанијеви леаги показују овај ефекат за тврдоћу на деформацију, који захтева ниску дубину резања са оптимизованим брзинама подаја.
• Урезање чипа: Када се чипови не исправно евакуишу, алати за сечење поново се повезују са њима, оштећујући површине и потенцијално кршећи алате. Побољшане методе евакуације чипова, оптимизовани путеви алата и сломи за сломљање чипова ублажавају овај проблем.

Фактори за контролу животне средине и процеса

Многи дефекти се могу проћи кроз услове животне средине и контролу процеса, фактори који разликују способне произвођаче прецизних компоненти машина од оних који се боре са конзистенцијом.

Стабилност температуре је важнија него што многи схватају. 10°Ф температурна промена у инсталацији за обраду може изазвати промене димензија од неколико хиљадастица инча у великим алуминијумским деловима. У климатизираним окружењима за обраду температура се одржава у оквиру ±2°F како би се спречила варијација димензија изазвана топлотом.

Продиктивно одржавање спречава неочекиване неуспехе који угрожавају квалитет. Реал-тајм мониторинг стања вртаче кроз анализу вибрација открива деградацију лежаја пре него што утиче на димензијску тачност. ЦНЦ системи за праћење на основу ИОТ-а прате прогресију зноја алата, омогућавајући проактивну замену пре него што делови изађу из спецификације.

Обука оператера представља често занемарујућу одбрану од дефеката. Свеобухватни програми који покривају рад, решавање проблема и контролу квалитета омогућавају идентификацију проблема пре него што утичу на производњу. Искусни оператори откривају потенцијалне проблеме, укључујући нејасне знаке зноја алата и погрешног усклађивања машине, које аутоматизовани системи могу пропустити.

Разумевање ових механизама дефекта и стратегија за превенцију мења начин на који процењујете добављаче. Поставите специфична питања о системима за праћење алата, распоредима калибрације, контролама околине и имплементацији СПК-а. Одговори откривају да ли добављач стварно контролише свој процес или једноставно нада се најбољем. Са овим знањем о превенцији дефеката у руци, последњи критичан фактор постаје избор производног партнера чије способности одговарају вашим захтевима за прецизношћу.

Избор правог партнера за прецизно обрађивање

Увлачили сте толеранције, материјале, системе квалитета и факторе трошкова. Сада долази одлука која одређује да ли се све то знање може претворити у успешне делове: избор правог произвођача обрађених делова. Овај процес селекције одваја пројекте који се одвијају без проблем од оних који су мучени од кашњења, недостатака квалитета и фрустрирајућих прекида комуникације.

Шта је изазов? Сваки добављач захтева прецизне способности, сертификате квалитета и послужбу која одговара. Различење праве стручности од маркетинга захтева систематски приступ евалуацијикоји иде даље од сертификата на зидовима како би се проценила стварна оперативна компетенција.

Процена способности и сертификација добављача

Сертификати пружају почетну тачку, али нису крајња линија. Према стручњацима из произвођачких партнера, сертификат на зиду није довољан, стварни тест је колико је дубоко уграђен начин размишљања о квалитету у њихову културу.

Оно што се заправо наводи у сертификатима варира у зависности од ваше апликације:

• ИСО 9001: Базално управљање квалитетомнеопходно, али недовољно за прецизне радове
• ИАТФ 16949: Системи квалитета специфични за аутомобилску индустрију, укључујући статистичку контролу процеса, процес одобрења производних делова и систематску превенцију дефеката
• АС9100: Управљање квалитетом у ваздухопловству и одбрани са строгим захтевима за тражимост
• ISO 13485: Производња медицинских уређаја са провером појединачних делова и документацијом биокомпатибилности

Осим сертификација, директно процените инспекционе способности. Способни произвођач прецизних обрађених делова треба да покаже ЦММ опрему од реномираних брендова, документоване записи калибрације и способност да држи толеранције од ± 0,001 инча или боље са површинским завршцима са финим Ra 0,2μm.

Постављајте прецизна питања која откривају оперативну стварност. Захтевајте узорке Првог члана Извештаја о инспекцији за делове сличне сложености као и ваше. Питајте се о њиховом процесу за руковање неконформним деловима. Њихови одговори откривају више о стварним способностима него било која маркетиншка брошура.

Процена опреме и технологије

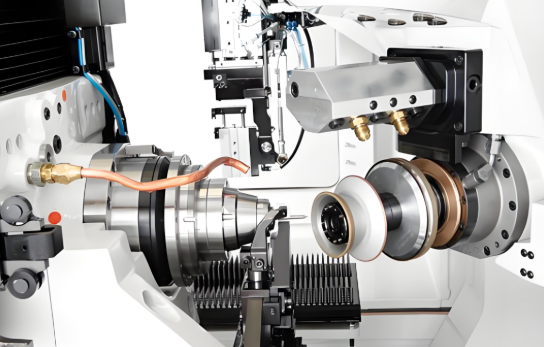

Модерни ЦНЦ обрађени делови захтевају модерну опрему. Процени да ли су потенцијални партнери уложили у способности које одговарају вашим захтевима:

• Машинарска обрада вишеоси: машине за 5 осних ЦНЦ за сложене геометрије које захтевају више углова приступа
• Стварачи швајцарског стила: Основно за прецизне ЦНЦ обрађене делове малог дијаметра са чврстим толеранцијама
• Напређена метрологија: ЦММ, оптички системи за мерење и профилометрија површине за свеобухватну верификацију
• Способност аутоматизације: Улазници за рачун, палетни системи и обрада са гашење светла за конзистенцију волумен производње

Према стручњацима за процену добављача, посета објекту да би се опрема лично прегледала пружа драгоцену информацију о стандардима рада које цитати и сертификати не могу да пренесу.

Од брзе производње прототипа до производње у маштаби

Твоје потребе данас могу се драматично разликовати од твојих потреба за шест месеци. Добавитељ који се одликује у прототипима може да се бори са производњима или обратно. Процењивање скалибилности спречава болне прелазе између произвођачких партнера док ваш пројекат узраста.

Тражите произвођаче обрађених делова који показују искуство у целој опсежности:

• Способност прототипа (1-100 јединица): Брза реакција, подршка итерацији дизајна, повратна информација ДФМ-а
• Мало производње (100-1000 јединица): Упорна квалитет, разумна времена за реализацију, документација процеса
• Производња у великој количини (10.000+ јединица): Статистичка контрола процеса, аутоматизована инспекција, стабилност ланца снабдевања

Способност брзе производње прототипа са брзим временом испоруке значајно убрзава развој производа. Када можете да итерационирате дизајне за дане уместо недеља, скратите распореде развоја и брже стигнете до тржишта. Неке објекте, као Шаои Метал Технологија , пружају прецизне услуге ЦНЦ обраде са временом од једног радног данаомогућавајући циклусе валидације дизајна које традиционални добављачи једноставно не могу да уједначе.

За аутомобилске апликације посебно, сертификација ИАТФ 16949 у комбинацији са строгом статистичком контролом процеса осигурава доследност потребну за производњу великих количина. Савред Шаоијев је пример ове комбинације, без проблем се шири од брзе производње прототипа до масовне производње, задржавајући притом високе толеранције које захтевају ланци снабдевања аутомобила.

Комуникација и управљање пројектима

Техничка способност не значи ништа ако се комуникација не успије. По речима стручњака за процену партнера, слаба комуникација је значајна црвена знака. У данашњем брзом окружењу, потребан вам је партнер који брзо реагује, пружа проактивне ажуриране информације и који је транспарентан када се појаве проблеми.

Проценити комуникационе праксе током процеса цитирањато је претстава производње понашања:

• Колико брзо реагују на RFQ и техничка питања?
• Да ли они нуде проактивне повратне информације о дизајну за производњу?
• Могу ли јасно објаснити своје процесе квалитета и могућности?
• Да ли имају посвећене менаџерке пројеката за сложене налога?

Одличан партнер не слепи следећи ваше слике - они сарађују да их побољшају. Овај проактивни ангажовање ДФМ указује на стручност и инвестиције у ваш успех, а не само обраду наруџбине.

Проверни список за процену добављача

Користите ову свеобухватну контролну листу када процените потенцијалне добављаче заредених ЦНЦ делова:

• Сертификације потврђене: Потврдите да су релевантна сертификација квалитета (ИСО 9001, ИАТФ 16949, АС9100, ИСО 13485) актуелна и прикладна за вашу индустрију
• Инспекционе способности документоване: Прегледана опрема за ЦММ, записи о калибрацији и извештаји о инспекцији узорка
• Опрема одговара захтевима: Способност вишеоси, одговарајућа технологија за сложеност и материјал вашег дела
• Доказана способност толеранције: Докази о конзистентној одржавању толеранција сличних вашим захтевима
• Материјална експертиза је показала: Искуство са вашим специфичним материјалима, укључујући сертификације и тражимост
• Потврђена ескалабилност у обема: Способност за подршку прототипу кроз производње без погоршања квалитета
• Сподељени показатељи навременог испоруке: ОТИФ стопе изнад 95% са спремношћу да се пруже потпорно подаци
• Испитана одговорност комуникације: Времена одговора током цитирања указују на обрасце комуникације производње
• Додате информације о ДФМ-у: Проактивни предлози за оптимизацију дизајна показују ангажовање и стручност
• Проверено је стабилност ланца снабдевања: Документисана поузданост снабдевања материјалима и планирање за непредвиђене ситуације
• Доступне референце: Референције клијената са сличним апликацијама који желе да подели своје искуство

Доносити коначну одлуку

Након систематске процене, коначна селекција често се свезује на поверење и културну прилагодљивост. Према стручњацима за производње партнерства, прави партнер поставља прозорна питања, нуди креативна решења и улаже у изградњу сарадње.

Избегавајте замку да бирате само по цени. Најуспешније одлуке гледају изван единичне трошкови да би узели у обзир укупну вредност власништва, фактор у трошковима ризика, ефикасности комуникације, конзистентности квалитета и дугорочном потенцијалу партнерства. 20% нижа понуда која резултира кашњењем у производњи, каматним пропустима и прерадом кошта више од вишег партнера који испоручује по поузданој цени.

Било да купујете сложене склопе шасије, прилагођене металне бушице или прецизне ЦНЦ обрађене делове за било коју захтевну апликацију, прави производни партнер постаје конкурентна предност. Систематски процењујући способности, верификујући системе квалитета и процењујући комуникационе праксе, одабирате партнера који ће подржати не само данашњи пројекат, већ и ваш дугорочни успех у производњи.

Често постављена питања о ЦНЦ прецизним деловима за обраду

1. у вези са Шта је ЦНЦ обрада делова и како процес ради?

ЦНЦ обрада делова укључује рачунарски контролисану субтрактивну производњу у којој се материјал систематски уклања из чврстих делова користећи унапред програмиране инструкције. Процес почиње ЦАД моделом који дефинише тачне геометрије, које ЦАМ софтвер преводи у Г-код који контролише сваки покрет алата за сечење. За разлику од конвенционалне обраде која се ослања на вештину оператера, ЦНЦ прецизна обрада елиминише људске грешке и постиже понављање од ± 0,0005 инча или чврстије. Ова технологија омогућава прецизност на микрону нивоу кроз реалновремени системе повратне информације који прате и исправљају дефикцију машине, зношење алата и топлотну експанзију током производње.

2. Уколико је потребно. Које толеранције може постићи прецизна ЦНЦ обрада?

Прецизна ЦНЦ обрада обично постиже толеранције од ±0.0005 инча, са специјализованим подешавањем које достижу ±0.0001 инч (1-5 микрона). Стандардна ЦНЦ обрада даје ± 0,005 инча, док прецизни рад представља десетструко побољшање димензионалне контроле. Лидери индустрије обично имају толеранције од 1-3 микрона за компоненте медицинских уређаја. Међутим, постизање строжих толеранција следи експоненцијалну криву трошковакретање од ± 0,05 мм до ± 0,01 мм може више пута помножити трошкове због споријих брзина обраде, контролисаних температура, специјализованих инспекција и веће стопе скрапа.

3. Уколико је потребно. Који материјали су најбољи за прецизне CNC обрађене делове?

Избор материјала директно утиче на постижимо толеранције и трошкове. Алуминијум 6061 нуди најбољу равнотежу са степеном обрадивости 270, одличном топлотном проводношћу и економичношћу. Неродиозни челик пружа отпорност на корозију, али је и чврстији за рад током обраде. Титанијум пружа супериорни однос чврстоће према тежини за ваздухопловство и медицинске апликације, али постиже само 20 по машинској способности, што захтева специјализовану алатку. Медь (прецизни број 300) производи одличне завршне делове на површини, док инжењерске пластике попут ПЕЕК-а одговарају потребама електричне изолације. Суперлеаги као што је Инконел одржавају чврстоћу на екстремним температурама, али захтевају конзервативне параметре резања.

4. Уколико је потребно. Како да изабрам правог партнера за прецизну обраду?

Процењује се да се проналазе све потребне информације о производњи и производњи, као и да се обезбеде ефикаснији квалитет производње и производње. Захтев за узорка извештаја о инспекцији из првог члана и процена капацитета опреме за ЦММ. Потврдите да се технологија вишеоснове обраде слаже са комплексношћу вашег делова. Тест комуникацијске одговорности током цитирањаи предвиђа производње понашања. Тражите партнера који нуде повратне информације и маштабибилност од прототипа до производње. Упоредбе као што је Шаои Метал Технологија комбинују сертификацију ИАТФ 16949 са статистичком контролом процеса и временом одвијања од једног радног дана за прецизне аутомобилске компоненте.

5. Појам Који су уобичајени дефекти у прецизно обрађеним деловима и како се они спречавају?

Уобичајени дефекти укључују димензионално одлазак од деградације алата и топлотне експанзије, проблеме са завршном површином од нетачних параметара, формирање бура на ивицама и топлотне деформације у материјалима са лошом проводљивошћу. Превенција захтева ригорозно калибрирање машине користећи стандарде које се могу пратити од стране НИСТ-а, напредно праћење алата са аутоматским прилагођавањем параметара, контролисано окружење температуре које одржава стабилност ±2 °F и праћење критичних димензија статистичке контроле процеса. Системи хладила под високим притиском (1000 ПСИ) побољшавају живот алата и квалитет површине. Прогнозивно одржавање кроз анализу вибрација открива деградацију вртача пре него што утиче на прецизност димензија.
