Suprasti individualiai pjaunamą skardą ir kodėl svarbus tikslumas

Ar kada nors žiūrėjote į standartinę metalinę plokštę ir svarstėte, kaip gamintojai ją paverčia idealiai tinkamais komponentais viskam – nuo lėktuvų skydų iki individualių garažų projektų? Šis perversmas vyksta naudojant individualiai pjaunamą skardą – procesą, kuriame žaliavos transformuojamos į būtent tai, ko jums reikia, nieko daugiau, nieko mažiau.

Individualūs pjaunamos skardos apibrėžimas – tai gamybos procesas, kuriame plokščios metalinės plokštės pjaunamos tiksliais matmenimis ir formomis pagal konkretų kliento poreikį. Skirtingai nei perkant iš anksto nustatytų matmenų atsargas, kurios retai atitinka jūsų tikslųs poreikius, šis metodas suteikia komponentus, pasiruošusius nedelsiant naudoti jūsų taikyme. Rezultatas? Mažiau medžiagos švaistymo, minimalus antrinis apdirbimas ir detalės, idealiai tinkančios jau pirmą kartą.

Kuo skiriasi individualiai pjaunama skarda

Standartinės metalo plokštės yra iš anksto nustatytų dydžių – 4x8 pėdų, 4x10 pėdų ir panašių pramonei būdingų matmenų. Kai jūsų projektui reikia 7,25 colio iki 12,5 colio atramos su konkretaus dydžio skylėmis, lieka dvi galimybės: pirkti per didelę medžiagą ir švaistyti tai, ko nereikia, arba užsisakyti specialiai supjaustytus gabalus, kurie atvyksta pasiruošę montavimui.

Skirtumas slypi tikslumoje. Šiuolaikinė metalo plokščių gamyba naudoja kompiuterizuotus pjovimo įrankius – lazerius, vandens srautus ir plazmos sistemas, kurios seka CAD failus nepaprastai tiksliai. Gamybos ekspertų teigimu, šie kompiuterizuoti pjovimo įrankiai pjauna metalo plokštes tiksliais formomis , leidžiantys tolerancijas, kurių rankinių metodų būdu pasiekti neįmanoma.

Šis tikslumas svarbus tiek pramonės gamintojams, gaminantiems tūkstančius identiškų detalių, tiek mėgėjams, kurie gaminasi vieną unikalią korpusą. Abu auditorijų tipai naudojasi tuo, kad gauna komponentus, kurie tiksliai atitinka jų specifikacijas.

Nuo žaliavos iki tikslios detalės

Įsitaisykite individualų pjaustymą kaip svarbiausią tiltą tarp žaliavų ir gatavų detalių. Plokščias metalo lakštas turi potencialo, tačiau būtent pjaustymo procesas atrakina jo naudingumą jūsų konkrečiai paskirčiai.

Individuali metalo gamyba paverčia standartinius lakštinius metalus į komponentus, atitinkančius tiksliai nustatytus reikalavimus – pašalindama atliekas, mažindama antrinį apdorojimą ir pristatydamama paruoštas naudoti dalis, kurios idealiai tinka numatytai paskirčiai.

Nauda siekia toliau nei paprastas patogumas:

• Atliekų pašalinimą: Mokate tik už faktiškai reikalingą medžiagą, o ne už per didelius lakštus, kurie galiausiai baigiasi šiukšlių dėžėje
• Sumažintas darbas: Detalės atvyksta paruoštos surinkimui arba montavimui be papildomo apkarpymo ar modifikavimo
• Konsistingumas: Užsakant kelias dalis, kiekviena iš jų tiksliai atitinka kitas – tai yra būtina surinkimams, reikalaujantiems keičiamų komponentų
• Dizaino lankstumas: Sudėtingos formos, kreivės ir išpjovos tampa pasiekiamos be specializuotos įrenginių įrangos

Pramonės taikymams užsakomieji pjaustomi metalai leidžia efektyviai gaminti tvirtinimo elementus, korpusus, skydelius ir konstrukcinius komponentus įvairiose srityse – nuo vėdinimo bei kondicionavimo sistemų iki aviacijos. Medicinos prietaisų gamintojai pasitiki tiksliai pjaunamu nerūdijančiu plienu chirurginiams instrumentams. Automobilių tiekėjams reikia tūkstančių identiškų išspaudžiamų detalių.

Tuo pat metu naudą gauna ir mėgėjai bei savadarbių projektų entuziastai. Statote elektronikos korpusą? Atstatote senovinį automobilį? Gaminate meno instalacijas? Užsakomasis pjaustymas suteikia galimybę pasiekti profesionalaus lygio tikslumą, nereikalaujant brangių įrangos investicijų. Jūs pateikiate specifikacijas, o gamintojai pristato paruoštus metalo lakštus, tiksliai pjaustytus pagal jūsų projektą – tinkamus lenkimui, suvirinimui arba tiesiogiai montuoti.

Šios pagrindinės sąvokos supratimas padeda priimti informuotus sprendimus dėl pjaustymo metodų, medžiagų ir specifikacijų – visa tai išsamiai panagrinėsime tolesnėse skyriuje.

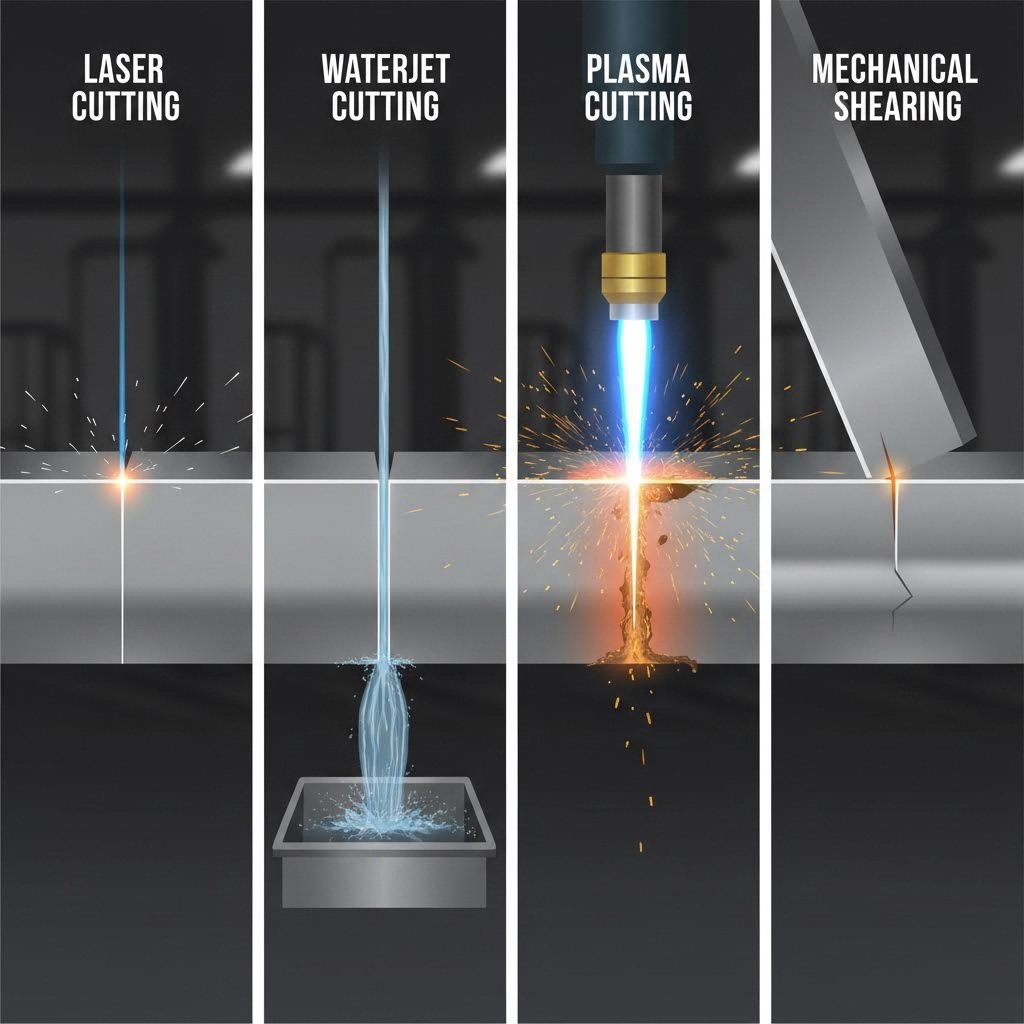

Lazerinio, vandens srovės, plazmos ir žirklėmis pjaustymo metodų palyginimas

Taigi nusprendėte, kad jūsų projektui tinkamiausias pasirinkimas yra individualiai pjaunamas lakštinis metalas. Dabar kyla svarbus klausimas: kurį pjovimo metodą turėtumėte pasirinkti? Atsakymas labai paveiks detalės kokybę, sąnaudas ir realizacijos laiką. Kiekviena technologija – laserinė, vandens srove, plazmine ar mechanine žagine – turi savo unikalių privalumų, o šių skirtumų supratimas padeda priimti protingesnius sprendimus.

Galvokite taip: pjaustymo metodo pasirinkimas yra panašu į tinkamo įrankio parinkimą iš jūsų įrankių rinkinio. Velnu ydingai puikiai tinka vinims, bet visiškai netinka sraigtams. Panašiai ir laserinis pjoviklis puikiai susidoroja su sudėtingais darbais ploname medžiagose, tačiau negeba efektyviai pjaustyti 2 colių storio plieno plokštės. Pažvelkime, ką kiekvienas metodas atlieka geriausiai.

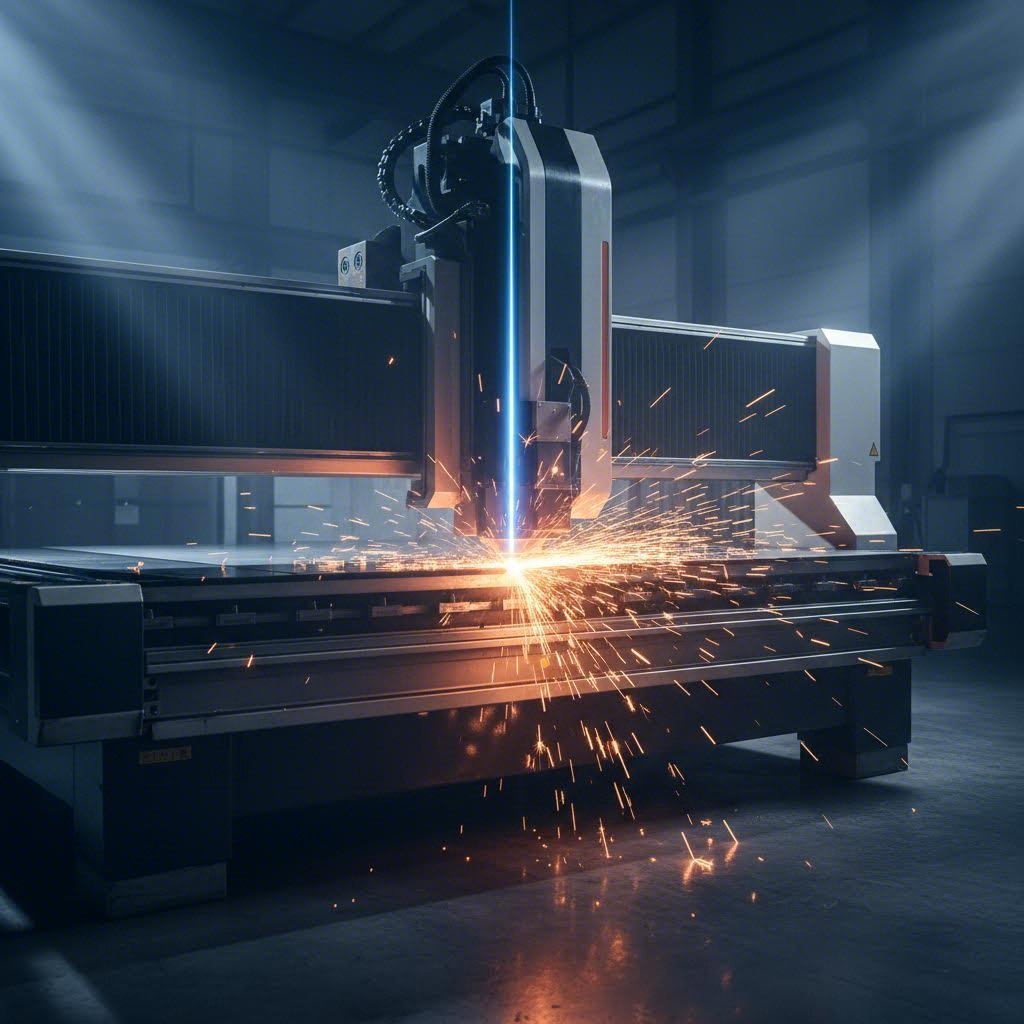

Lazerinė pjaustymo technologija detalesniams darbams

Lazerinis pjaustymas naudoja intensyvaus šviesos spindulio spindulį, kuris lydo, sudegina arba garina metalą tiksliai kontroliuojamu keliu. Jei jūsų projekte reikalingi sudėtingi raštai, siauri toleransai ar itin švarūs kraštai, tai dažnai būna geriausias pasirinkimas.

Lazerinis pjūklas puikiai veikia su plonais iki vidutinio storio medžiagų lakštais – paprastai iki apie 1 colio plienui. Pagal pramonės tyrimus, lazerinis pjaustymas yra ženkliai geresnis detalėms, reikalaujančioms mažų skylių, aštrių kampų ir smulkių detalių. Šios technologijos labai plačiai naudojasi medicinos prietaisų gamintojai, elektronikos korpusų gamintojai ir dekoratyvinio metalo dirbinių gamintojai.

Kas daro lazerinį pjaustymą ypatingu?

• Išskirtinis tikslumas: Tolerancijos tokios mažos kaip ±0,005 colio pasiekiamos daugelyje medžiagų
• Minimalus apdailos reikalavimas: Sutelktas spindulys sukuria lygius kraštus, kuriems dažnai nereikia antrinio apdorojimo
• Mažas pjūvio plotis: Pats pjūvis pašalina minimalų medžiagos kiekį, maksimaliai padidindamas jūsų naudingojo lapo plotą
• Pakartojamumas: CNC valdomos sistemos gamina vienodas dalis, pjautas po vieną

Tačiau lazerinė technologija netinka visoms sritims. Įrangos ir eksploatacijos išlaidos yra aukštos, o efektyvumas žymiai sumažėja, kai reikia pjauti labai storus metalus. Jei galvojate, kaip pjaustyti plexiglasą ar akrilo lakštus, lazerinis pjaustymas puikiai susidoroja su šiomis medžiagomis – tačiau reikia tiksliai kontroliuoti energijos parametrus, kad būtų išvengta lydymosi ar degimo.

Vandens srovės ir plazmos pjaustymo kompromisai

Kai projektai apima storesnes medžiagas ar šilumai jautrias lydinių rūšis, dėmesys nukreipiamas į vandens srovės ir plazmos pjaustymą – kiekvienas naudoja esminį skirtingą metodą.

Vandens srovės pjaustymas naudoja aukšto slėgio vandenį (dažnai maišomą su abrazyvinėmis dalelėmis), kad be šilumos pjaustytų medžiagą. Šis šaltojo pjaustymo procesas reiškia, kad nėra jokios šilumos paveiktos zonos, todėl tai idealu aviacijos komponentams, specialiems lydiniams ir medžiagoms, kurios gali išsikreipti ar sukietėti dėl šiluminės įtampos. Ši technologija beveik bet kurią medžiagą – metalus, akmenį, stiklą, kompozitus – gali apdoroti toje pačioje įrenginio konfigūracijoje.

Plazminis pjaustymas naudoja priešingą metodą, kai elektra jonizuotas dujų srautas, įkaitintas iki ekstremalių temperatūrų, lydina ir nupučia laidžius metalus. Tai, ką plazma praranda tikslumu, ji atgamina greičiu ir kainos efektyvumu, ypač storesnėms plieno plokštėms.

Apsvarstykite šiuos kompromisus, kai renkatės tarp jų:

• Jautrumas šilumai: Vandens srovei pjauti tinkamiausia, kai medžiagos savybės turi išlikti nepakitę; plazma sukuria šilumos paveiktą zoną, kuri gali pakeisti metalo savybes pjūvio vietoje
• Greitis: Plazminis pjaustymas veikia 3–4 kartus greičiau nei vandens srovė 1 colio plienui
• Eksploatacijos sąnaudos: Plazminių sistemų eksploatacijos sąnaudos yra maždaug pusė pigesnės kiekvienam pėdos ilgio vienetui lyginant su vandens srove
• Materialų versatlumas: Vandens srovė pjauna ne laidžias medžiagas; plazma veikia tik su laidžiais metalais

Tiems, kurie klausia, kaip pjaustyti perspekso ar panašias plastikines medžiagas, vandens srovė siūlo švarų variantą be karščio rizikos, kuri gali išlydyti arba nudažyti šias medžiagas.

Mechaninis kirpimas ekonomiškiems tiesiems pjūviams

Nepamirškite paprasčiausio metodo metalo pjaustyti. Mechaninis žarneles naudoja ašmenis, kad pritaikytų kirpimo jėgą ir pertrauktų medžiagą tiesiomis linijomis. Tai greita, ekonomiška ir labai veiksminga tam tikslui.

Žarneles turi prasmės, kai jūsų detalių reikalauja tik tiesių pjaustymo be sudėtingų formų. Didelio tūrio stačiakampių заготовок, juostų ar paprastų profilių gamyba pasinaudoja žarneles sparta ir žemomis eksploatacinėmis išlaidomis. Įrangos investicijos yra žymiai mažesnės nei šiluminės ar vandens srovės sistemos.

Kokie apribojimai? Žarneles paprastai tvarko medžiagas iki apie 6 mm storio. Kraštų kokybė gali apimti nedidelius nelygumus, reikalaujančius antrinio apdorojimo. O apie sudėtingus raštus pamirškite – ši technologija pjauna tik tiesiomis linijomis.

Pjaustymo būdų palyginimas iškart

Teisingo pjaustymo metodo parinkimas pagal projekto reikalavimus tampa lengvesnis, kai palyginami pagrindiniai veiksniai šalia vienas kito. Ši lentelė santraukoje pateikia, ką siūlo kiekviena technologija:

Gamintojas	Lazerinis pjovimas	Vandens strūvio girta	Plazminė girta	Mechaninis šluostymas
Materialinis suderinamumas	Metalai, plastikai, mediena, keramika	Beveik bet kokia medžiaga (metalai, akmuo, stiklas, kompozitai)	Tik laidžios medžiagos (plienas, aliuminis, varis)	Lakštiniai metalai (plienas, aliuminis, nerūdijantis)
Storio diapazonas	Geriausias plonoms iki vidutinių (iki ~1")	Puikus storoms medžiagoms (įmanomi 6"+)	Optimalus 1/2" iki 2"+ plienui	Įprastai iki 1/4" (6 mm)

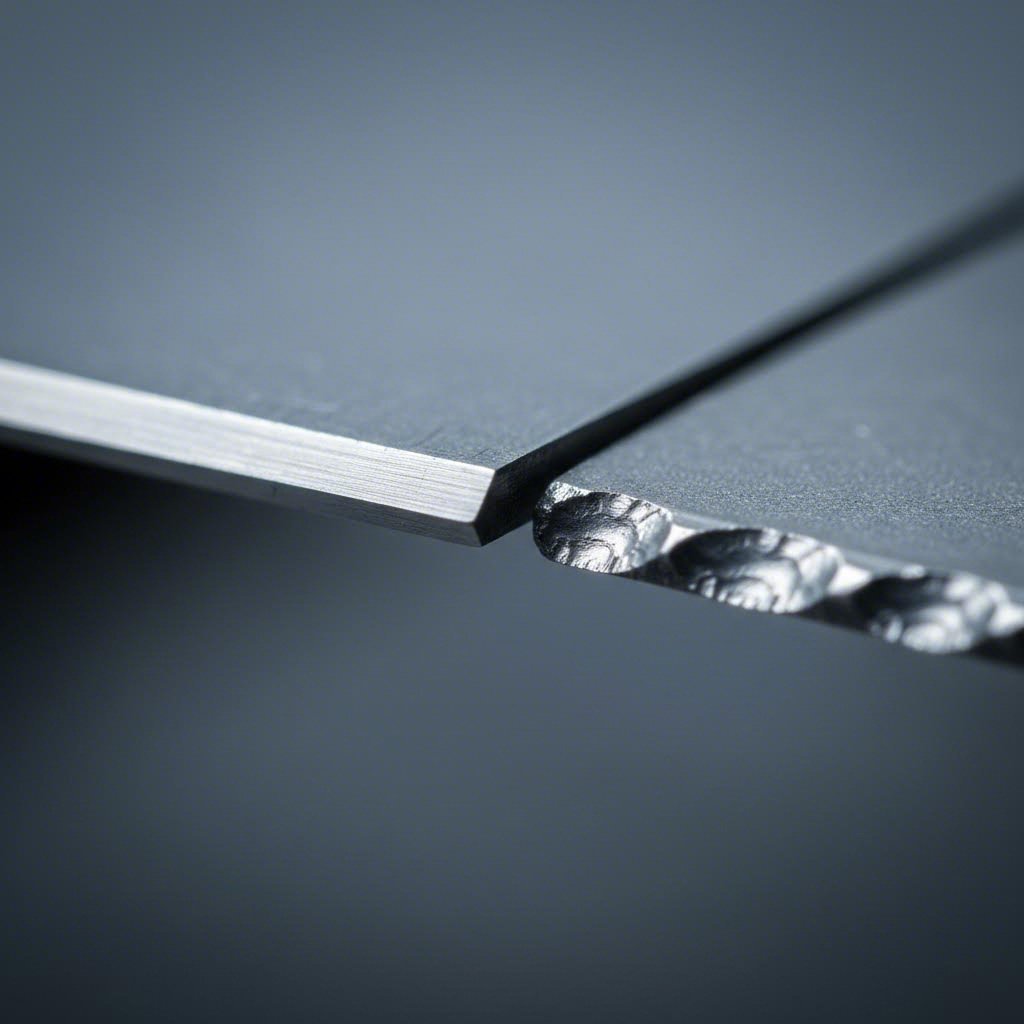

Briaunos kokybė	Puikus; lygus, reikia minimalaus apdorojimo	Labai geras; lygus, beveik be užlaužų	Šiurkštesnis; dažnai reikalingas papildomas apdorojimas	Vidutinis; gali būti nedidelės užlaužos
Šilumos paveiktas zonos	Mažas, tačiau pastebimas	Nėra (šaltas pjaustymo procesas)	Didelis; gali sukelti medžiagos iškraipymą	Nėra (mechaninis procesas)
Tikslumo tolerancija	±0,005" arba geriau	±0,005" iki ±0,010"	±0,020" iki ±0,030"	±0,010" iki ±0,020"
Santykinė kaina	Didelės įrangos/eksploatacijos išlaidos	Didelės įrangos/eksploatacijos išlaidos	Vidutinės; pigiausias šiluminis variantas	Žemos; ekonomiškos paprastiems pjaunant
Geriausia paskirtis	Detalūs raštai, tikslūs detalių elementai	Šilumai jautrios medžiagos, stori ruošiniai	Storas plienas, konstrukciniai komponentai	Tiesūs pjaunamieji pjūviai, didelio kiekio заготовки

Pritaikymas metodo pagal projekto reikalavimus

Kaip pasirinkti? Pradėkite nuo trijų pagrindinių klausimų:

1. Kokios medžiagos ir storio ruošinį pjoviate? Storą struktūrinį plieną nurodo plazminis ar vandens srautas. Plonas nerūdijantis plienas su detaliais raštais reikalauja lazerio. Paprasti stačiakampiai aliuminio ruošiniai tinka kirpimui.
2. Kokį tikslumą ir krašto kokybę reikia? Tikslūs komponentai, skirti kirpimo įrenginių rinkiniams ar medicinos prietaisams, reikalauja lazerio ar vandens srovės pjovimo. Konstrukciniai komponentai su mažiau kritiniais matmenimis gali ištverti plazmos sukeltą šiurkštesnį paviršių.
3. Koks jūsų biudžetas ir terminai? Plazma užtikrina greitį mažesnėmis sąnaudomis tinkamoms aplikacijoms. Vandens srovė ir lazeris kainuoja daugiau, tačiau pašalina apdailos etapus.

Daugelis gamybos dirbtuvių naudoja kelias pjovimo technologijas būtent todėl, kad skirtingi projektai turi skirtingus reikalavimus. Suprantant šiuos kompromisus, galite veiksmingai bendrauti su gamintojais ir užtikrinti, kad jūsų individualiai suprojektuotas lakštinis metalas atvyktų optimizuotas konkrečiai jūsų aplikacijai.

Lakštų metalo kalibravimo lentelė ir storio standartai paaiškinti

Jūs pasirinkote pjovimo būdą. Dabar atėjo dar vienas sprendimas, kuris painioja nesuskaičiuojamai daug pirkėjų: kokio storio jums iš tikrųjų reikia? Čia dalykai tampa netikėti. Lakštinio metalo storis dažnai nurodomas kalibrais – ir didesnis kalibras reiškia storesnį medžiaga. Skamba atvirkščiai? Jūs nesate vienintelis, kas taip mano.

Suprasdami lakštinio metalo kalibro lentelę, tampate ne žmogumi, spėliojančiu techninius reikalavimus, o žmogumi, kuris užsako būtent tai, ko reikia jūsų projektui. Iššifruokime šią sistemą, kad galėtumėte pasitikėdami nurodyti tinkamą metalo kalibro storį bet kuriai paskirčiai.

Kalibrų sistemos iššifravimas

Kodėl didesnis skaičius reiškia storesnį metalą? Atsakymas slypi XIX amžiaus vielos gamyboje. Pagal pramonės ekspertai , kalibro sistema kilo iš vielos gamybos, kur kalibro numeris reiškė, kiek kartų viela buvo tempta pro vis mažesnius mirštas. Kuo daugiau tempimo operacijų – tuo plonesnė viela ir aukštesnis kalibro numeris.

Įsivaizduokite taip: tarkime, temptate picos tešlą. Kiekvieną kartą, kai ją tempiate, ji darosi plonesnė. Jei būtumėte tempę ją 10 kartų, turėtumėte storesnę tešlą nei tempę 16 kartų. Maždaug taip veikia kalibro matavimo sistema plieno kalibrui ir kitiems metalams.

Šis istorinis niuansas išliko iki šių dienų, nes pramonė jį standartizavo. Rezultatas? 10-ojo kalibro plieno lakštas yra žymiai storesnis nei 16-ojo kalibro plieno storio matavimas – nors 16 yra didesnis skaičius. Kai įsisavinama šią atvirkštinę logiką, kalibro lentelės tampa aiškios.

Štai dar viena svarbi detalė: pokyčiai tarp kalibro skaičių nėra tiesūs. Skirtumas nuo 3 iki 4 kalibro nerūdijančio plieno yra 0,016 colio, o skirtumas nuo 24 iki 25 kalibro – tik 0,003 colio. Ši netiesinė eiga reiškia, kad maži kalibro skaičiaus pokyčiai labiau svarbūs storesniems medžiagoms.

Pliečio ir aliuminio kalibro skirtumai

Čia daugelis pirkėjų padaro brangias klaidas: tas pats kalibro skaičius priklausomai nuo metalo tipo duoda skirtingus storių matavimus. 14-ojo kalibro plieno storis yra ne nelygus 14-ajam aliuminio kalibrui.

Kodėl taip atsitinka? Kalibro matmenys susiję su medžiagos tankiu ir svoriu kvadratiniam pėdai. Kadangi aliuminis sveria maždaug trečdalį plieno svorio, tai 14-ojo kalibro aliuminio lakštas matuojamas plonesnis už atitinkamą plieno analogą – abu sveria maždaug tiek pat kvadratiniam pėdos plotui, tačiau aliuminis pasiekia tą svorį esant mažesniam storio matmeniui.

Šis skirtumas netikėtai papuola keičiant medžiagas. Jei sukūrėte projektą, remdamasis 11-ojo kalibro plieno storio specifikacijomis, nereikia manyti, kad to paties kalibro aliuminis veiks vienodai. Aluminio versija bus plonesnė ir gali neturėti reikiamo konstrukcinio standumo, kurio reikia jūsų taikymui.

Dažniausiai naudojamų kalibrų palyginimo lentelė

Ši kalibrų lentelė apima dažniausiai užsakomas specifikacijas. Naudokite ją verčiant iš kalibro numerių į faktinius matmenis:

Matuoklis	Plienas (coliais)	Plienas (mm)	Nerūdijantis plienas (coliais)	Nerūdijantis plienas (mm)	Aliuminis (coliais)	Aliuminis (mm)
10 gauge	0.1345	3.42	0.1406	3.57	0.1019	2.59
11 kalibras	0.1196	3.04	0.1250	3.18	0.0907	2.30
12 gauge	0.1046	2.66	0.1094	2.78	0.0808	2.05
14 kalibras	0.0747	1.90	0.0781	1.98	0.0641	1.63
16 kalibras	0.0598	1.52	0.0625	1.59	0.0508	1.29

Atkreipkite dėmesį, kaip aliuminis nuosekliai yra storesnis per visus kalibro skaičius? Tas 10-ojo kalibro aliuminis 0,1019 colio storio artimesnis tam, ką gautumėte iš 12-ojo kalibro plieno. Visada patikrinkite faktinį matmenų storį, kai svarbu tikslumas.

Kalibro pritaikymas jūsų taikymui

Skirtingi skersmens matmenys tinka skirtingiems tikslams. Per plonų pasirinkimas gali sukelti konstrukcinį gedimą; per storas – švaisto pinigus ir prideda nereikalingo svorio. Štai kaip dažniausiai taikomos įprastos skersmens ribos:

• 10–11 skersmuo (ypatingai stiprūs): Konstrukciniai komponentai, sunkiosios technikos plokštės, priekabų grindys, pramoninės mašinos apsaugos. Šis diapazonas atlaiko didelius apkrovimus ir mechaninę žalą. 10-skirsnių metalinė plokštė, apie 3,4 mm, užtikrina puikią standumą reikalaujančioms aplikacijoms.
• 12–14 skersmuo (vidutinio stiprumo): Automobilių korpuso plokštės, vėdinimo ortakiai, buitinių prietaisų korpusai, sandėliavimo talpos. Šie skersmenys suteikia pusiausvyrą tarp stiprumo ir apdorojimo patogumo – pakankamai stori ilgaamžiškumui, bet pakankamai lankstūs lenkimo ir formavimo operacijoms.
• 16–18 skersmuo (lengvi iki vidutinių): Elektros skydai, dekoratyvinės plokštės, lengvi laikikliai, buitiniai vėdinimo ortakiai. Šis diapazonas siūlo pakankamą stiprumą daugeliui aplikacijų, išlaikant prieinamas medžiagos kainas ir valdomą svorį.
• 20–24 skersmuo (lengvojo naudojimo): Žybsėjimas, latakai, dekoratyvinė apdaila, lempos dangčiai, hobio projektai. Šie plonesni lakštai lengvai lenkiami ir kainuoja mažiau už kvadratinį pėdą, tačiau neturi pakankamai stiprumo konstrukcinėms aplikacijoms.

Kai abejojate, pasirinkite šiek tiek storesnį lakštą, o ne plonesnį – ypač konstrukcinėms aplikacijoms. Medžiagų kaina paprastai sudaro nedidelę bendrų projekto išlaidų dalį, tuo tarpu sugedusių detalių keitimas kainuoja žymiai daugiau.

Profesionalūs patarimai nurodant skardos storį

Norite išvengti painiavos užsisakydami individualiai pjaustomą skardą? Atsižvelkite į šiuos praktinius rekomendacijas:

• Nurodykite matmeninį storį, o ne tik skardos numerį: Pranešdami gamintojui, kad reikia „14 gauge plieno“, paliekate vietos aiškinimuisi. Nurodžius „0,0747 colio plieno“, visi neaiškumai pašalinami.
• Patvirtinkite, kurią skardos numerių lentelę naudojate: Skirtingi tiekėjai kartais remiasi šiek tiek skirtingais standartais. Kai svarbūs tikslii toleransai, patvirtinkite tikslų gautą storį.
• Atsižvelkite į gamybos toleransus: Metalo lakšto matavimai suteikia patikimus storio nurodymus, tačiau dėl gamybos nuokrypių gali atsirasti skirtumų. Svarbiems taikymams nurodykite priimtinus nuokrypių diapazonus.
• Prisiminkite 6 mm taisyklę: Apie 6 mm (apytiksliai 1/4 colio) ir storesnis metalas paprastai laikomas plokšte, o ne lakštininkystės metalu, be to, jis gali būti kainuojamas ir apdorojamas kitaip.

Dabar, kai matavimo standartai aiškūs, galite tiksliai nurodyti storį. Tačiau storis yra tik vienas kintamasis – ne mažiau svarbus yra pats medžiagos tipas. Skirtingos metalų rūšys siūlo labai skirtingas savybes, o teisingas pasirinkimas veikia viską – nuo korozijos atsparumo iki svorio ir suvirinamumo.

Medžiagų pasirinkimo vadovas individualiems metalo projektams

Jūs jau išmanote matmenų specifikacijas ir pjaustymo metodus. Dabar atėjo laikas, galbūt, svarbiausiam sprendimui jūsų individualaus lakštinio metalo projekte: kokį medžiagą iš tikrųjų naudoti? Atsakymas formuoja viską – kiek ilgai tarnaus detalė, kokias aplinkas ji gali išlaikyti, koks bus svoris ir kaip atrodys galutinės išlaidos.

Įsivaizduokite medžiagos parinkimą kaip tinkamo recepto ingrediento pasirinkimą. Jūs nebnaudotumėte sviesto ten, kur reikia alyvuogių aliejaus, nors abu yra riebalai. Panašiai lakštinis aliuminis puikiai tinka ten, kur anglinis plienas žlugtų – ir atvirkščiai. Ištirkime jūsų pasirinkimo galimybes, kad galėtumėte priimti pagrįstus sprendimus.

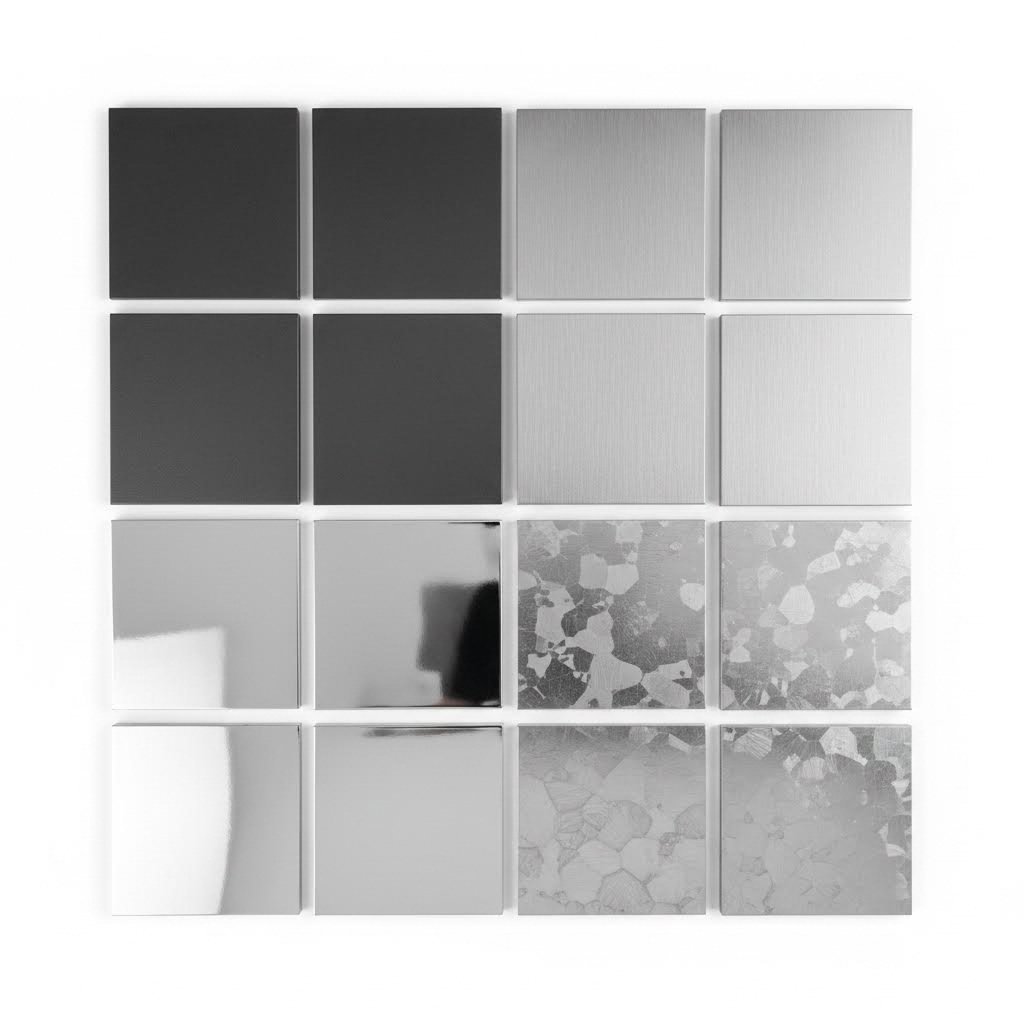

Pasirinkimas tarp plieno, nerūdijančio plieno ir aliuminio

Gamybos procese dominuoja trys medžiagų grupės: anglinis plienas, nerūdijantis plienas ir aliuminis. Kiekviena turi savitas privalumus, o šių skirtumų supratimas padeda išvengti brangių klaidų.

Anglies plienas išlieka metalo apdirbimo darbo arklys. Jis stiprus, prieinamas ir puikiai suvirinamas. Pagal Xometry medžiagų gidas tokie markės DC01 tipai siūlo puikią ilgaamžiškumą kartu su geromis formavimo savybėmis, todėl yra idealūs vidaus konstrukcijoms. Koks pagaudymas? Anglinis plienas labai lengvai rūdija veikiamas drėgmės, nebent būtų apsaugotas dažais, milteliniais dažais ar cinkavimu.

Nerūdijančios plieno lapelių išsprendžia korozijos problemą dėka cheminės sudėties. Chromo kiekis (ne mažiau kaip 10,5 %) sukuria apsauginį oksido sluoksnį, kuris apsaugo pagrindinį metalą nuo aplinkos poveikio. Ši savęs taisanti barjero sluoksnis daro nerūdijantį plieną pageidaujamu pasirinkimu maisto perdirbimo įrangai, medicinos prietaisams ir lauko montažui. Tačiau už tai reikės sumokėti daugiau – paprastai 3–5 kartus brangiau nei už anglinį plieną.

Aliuminis siūlo patrauklią trečiąją parinktį. Kaip pažymėta pramonės specialistus , aliuminis yra labai atsparus korozijai, nes natūraliai sudaro apsauginį oksido sluoksnį be papildomų dengimų. Pridėkite prie to jo išskirtinį stiprumo ir svorio santykį – apie vieną trečiąją plieno svorio – ir aliuminis tampa būtinas aviacijai, transportui bei bet kuriai sričiai, kur svarbus svoris.

304 ir 316 nerūdijančio plieno palyginimas: kada skirtumas turi reikšmę

Ne visos nerūdijančios plieno rūšys veikia vienodai. Dvi dažniausiai naudojamos rūšys – 304 ir 316 – atrodo identiškai, tačiau skirtingai elgiasi reikalaujančiose aplinkose.

304 tipo nerūdijančio plieno lakštai yra universali darbo arkliukas. Jis gerai atsparus korozijai tipiškose vidaus ir lauko aplinkose, lengvai apdirbamas ir kainuoja mažiau nei aukštesnės kokybės giminaitis. Virtuvės įranga, architektūrinė apdaila ir pramoniniai korpusai dažnai naudoja 304 rūšį.

316 tipo nerūdijančiojo plieno lydinys turi molibdeno. Pagal medžiagų specifikacijas šis priedas pagerina korozijos atsparumą, ypač prieš chloridus ir neoksiduojančias rūgštis. Jūrų aplinkos, cheminių gamybos įmonės ir farmacinės įstaigos tiksliai nurodo 316 tipo nerūdijantįjį plieną, nes druskos purškimas ir agresyvios cheminės medžiagos laikui bėgant sukelia 304 tipo plieno paviršiaus duobutes ir koroziją.

Šių rūšių kainų skirtumas gali siekti 20–30 %. Daugumai taikymų 304 tipas užtikrina puikią našumą žemesne kaina. 316 tipą naudokite tik tikrai korozinėse aplinkose, kur papildoma apsauga pateisina didesnes išlaidas.

Specialieji metalai reikalaujantiems taikymams

Be trijų pagrindinių medžiagų šeimų, specialieji variantai sprendžia konkrečius iššūkius:

Galvanizuota plieno medžiaga paima anglinį plieną ir padengia jį apsauginiu cinko sluoksniu. Šis apdorojimas ženkliai pagerina atsparumą korozijai už nedidelę nerūdijančiojo plieno kainą. Oro konstrukciniams taikymams, vėdinimo ortakiams ir žemės ūkio įrangai cinkuota plieno plokštė dažnai siūlo optimalų balansą tarp našumo ir biudžeto.

AR500 dilimui atsparus plienas atsparus apkrovoms, kurios sunaikintų įprastas medžiagas. Naudojamas kalnakasybos įrangoje, transporterių sistemose ir šaudymo taikiniuose dėl išskirtinio kietumo. Tačiau tokia atsparumas daro gamybą sudėtingesnę – reikia tikėtis didesnių pjaustymo sąnaudų ir ribotų formavimo galimybių.

Aliuminio lydiniai ypatybės žymiai skiriasi. 5000 serijos (pvz., 5052 ir 5083) puikiai tinka jūros aplinkai dėl išskirtinio atsparumo korozijai. 6000 serijos (6061, 6082) siūlo puikią apdirbamumą ir suvirinamumą konstrukciniams komponentams. Aliuminis 7075 suteikia didelį stiprumą ir nuovargio atsparumą aviacijos pramonei – nors ir aukštesne kaina.

Medžiagų savybių lyginimas

Pasirinkti tinkamą medžiagą tampa lengviau, kai palyginsite pagrindines savybes šalia viena kitos:

Medžiaga	Korozijos atsparumas	GARBĖ	Svoris	Sujungiamumas	Tipinės taikymo sritys
Anglies plienas	Prasta (reikia dengti)	Aukštas	Tikslus	Puikus	Konstrukciniai komponentai, mašinos, vidaus įranga
304 nerūdijantis plienas	Labai geras	Aukštas	Tikslus	Gera	Maisto pramonės įranga, architektūra, bendroji pramonė
316 nerūdijantis aiserinis plienas	Puikus (atsparus chloridams)	Aukštas	Tikslus	Gera	Jūrų, cheminės perdirbimo, farmacijos pramonė
Aliuminis (5052/6061)	Puikus	Vidutinis	Lengvas (1/3 plieno)	Gera (TIG/MIG)	Aviacija, transportas, korpusai
Galvanizuota plieno medžiaga	Gera	Aukštas	Tikslus	Vidutinė (cinko garai)	Išoriniai konstrukciniai elementai, vėdinimo sistemos, žemės ūkis
AR500 plienas	Blogai	Labai aukšta (pakrautas)	Tikslus	Reikia pašildyti	Dilimui atsparios plokštės, taikiniai, gavybos įranga

Pagrindiniai klausimai parenkant medžiagą

Prieš nurodydami medžiagą savo individualaus pjaustymo lakštinio metalo užsakymui, išsiaiškinkite šiuos esminius klausimus:

• Kokias sąlygas patirs detalė? Vidiniai, klimatu reguliuojami plotai gali išlaikyti anglinį plieną; lauko ar jūros aplinkos reikalauja nerūdijančio plieno ar aliuminio.
• Kokius struktūrinius apkrovimus ji turi atlaikyti? Didelėms apkrovoms tinkamesnis yra aukštesnės stiprybės plienas; svoriui jautriems taikymams pranašumas – aliuminio mažesniame svoryje.
• Ar detalę reikės suvirinti? Anglinis plienas lengviausiai suvirinamas; aliuminiui reikalinga specializuota įranga; cinkuotas plienas, suvirinant, išskiria toksiškus cinko garus, todėl būtina tinkama ventiliacija.
• Koks jūsų biudžeto apribojimas? Anglinis plienas yra pigiausias; nerūdijantis kainuoja 3–5 kartus daugiau; specialios lydinio rūšys turi aukštesnę kainą.
• Ar svarbus išvaizda? Nerūdijantis plienas ir aliuminis išlaiko patrauklią išvaizdą; anglinis plienas reikalauja dažymo ar dengimo dėl estetinių taikymų.
• Ar yra reglamentinių reikalavimų? Maisto kontaktui, medicinos prietaisams ir kai kurioms pramonės sritims būtinos specifinės medžiagų rūšys.

Atsakius į šiuos klausimus, galimybės susiaurėja labai greitai. Dekoratyviniam vidaus skydui tinka ekonomiškas anglinis plienas su milteliniais dažais. Valčiai reikalingas jūrinis aliuminis arba 316 nerūdijantis plienas. Pramoninio įrenginio apsauga balansuoja cinkuoto plieno korozijos atsparumą prieš jo biudžetiškai palankią kainą.

Pasirinkus medžiagą, jūs pasirengę spręsti kitą užduotį: tiksliai perduoti savo specifikacijas gamintojams kalba, kurią jie supranta. Tinkamas matavimas ir dokumentavimas neleidžia brangių klaidų ir užtikrina, kad jūsų individualūs gaminiai atvyks tiksliai tokie, kokie buvo numatyti.

Kaip matuoti ir nurodyti individualių pjaustymo reikalavimus

Jūs pasirinkote medžiagą ir pjaustymo būdą. Dabar atėjo metas, kuris skiria sėkmingus projektus nuo nervingų pakartojimų: tinkamai perduoti savo reikalavimus gamintojui. Atrodo paprasta? Štai tikrovė – neaiškūs specifikacijos sukelia daugiau problemų dėl užsakytinio lakštinio metalo pjaustymo nei bet koks kitas veiksnys.

Įsivaizduokite, kad jūsų specifikacijų rinkinys yra pokalbis su žmogumi, kuris negali užduoti paaiškinamųjų klausimų. Kiekvienas matmuo, tarpinė vertė ir paviršiaus apdorojimo reikalavimas turi būti visiškai aiškus dar prieš pradedant pjaustyti metalą. Padarykite tai teisingai, ir jūsų detalės atvyks paruoštos naudoti. Padarykite klaidą, ir mokėsite du kartus už tą patį darbą.

Tikslaus matmenų nustatymo specifikacijų kūrimas

Tikslumas prasideda nuo matavimo. Prieš pradėdami naudoti CAD programinę įrangą ar braižyti brėžinius, jums reikia tiksliai išmatuotų duomenų. Ar jūs projektuojate iš nulio ar kopijuojate esamą detalę – šie pagrindiniai principai taikomi visada.

Pjaunant lakštinę metalą pagal dydį, visada matuokite kalibruotais priemonėmis. Kokybiškas skaitmeninis mikrometras tinkamas matuoti storį ir mažesnius matmenis; plieninis matlankis tinka didesniems profiliams. Venkite medžiagos matavimo juostų – jos ištįsta ir sukelia klaidas, kurios greitai kaupiasi.

Nurodant nestandartinio dydžio lakštinį metalą, užfiksuokite šiuos svarbiausius elementus:

• Bendros matmenys: Ilgis, plotis ir medžiagos storis vienodais matavimo vienetais (visi coliais arba visi milimetrais – niekada nederinkite)
• Skylių vietos: Vadovaukitės nuolatiniais atskaitos taškais, paprastai kampu ar kraštu. Pagal tikslaus gamybos vadovus, laikykite padėties nuokrypių ribų ±0,15–0,25 mm lazerinių išpjovų centrų atžvilgiu ploname lakšte
• Svarbiausi matmenys: Nustatykite, kurie matavimai negali absoliučiai skirtis, o kurie gali turėti tam tikrą lankstumą
• Nuokrypio žymėjimas: Leistiną kintamumą reikškite plius-minus žymėjimu (±0,25 mm), o ne miglotais terminais kaip „artimas“ ar „tikslus“

Nuokrypių specifikacijoms reikia skirti ypatingą dėmesį. Kadangi gamybos ekspertai paaiškina , tikslumo ribos dažnai nurodomos su plius-minuso žymėjimais, kurie rodo leistiną nuokrypių diapazoną – tai padeda standartizuoti priimtinus reikalavimus ir išvengti nereikalingo perdarymo ar detalių atmetimo.

Ne kiekvienas matmuo reikalauja siaurų tolerancijų. Per didelis tikslumas be reikalo padidina sąnaudas, nepradedant funkcionalumo. Konstrukcinė kabliukas gali reikalauti ±0,5 mm bendro ilgio, bet ±0,1 mm tvirtinimo skylių padėtyje. Aiškiai perteikite šią hierarchiją.

Failų formatai ir brėžinių standartai

Šiuolaikiniai gamintojai remiasi skaitmeniniais failais, kad valdytų pjovimo įrangą. Suprantant priimtinus formatus, galima išvengti konvertavimo problemų ir užtikrinti, kad jūsų projektas tiksliai būtų realizuotas į gatavas dalis.

DXF (pieštukų mainų formatas) lieka universaliausiai priimtinas failų tipas specialiai pjaunamoms metalo plokštėms. Pagal pramonės projektavimo gaires , CAD programose, tokiomis kaip Fusion 360 ar SolidWorks, sukurti DXF failai labiausiai tikėtina bus paruošti gamybai. Šis formatas turi grynąją geometriją – linijas, lankus ir kreives, apibrėžiančias jūsų detalės kontūrą.

DWG failai veikia panašiai, tačiau yra būdingi AutoCAD. Dauguma gamintojų gali juos konvertuoti, nors DXF išlieka labiau visuotinai suderinamas.

Vektoriniai formatai (SVG, AI) iš programų, tokių kaip Adobe Illustrator ar Inkscape, taip pat tinka daugeliui dirbtuvių. Tačiau šiuose failuose gali būti elementų, kurių negalima pagaminti. Jūsų brėžinyje turėtų būti tik detalės kontūras, apibrėžiantis linijas, kreives, apskritimus ir splainus – tokie elementai kaip įterpti paveikslėliai ir tekstas netinkamai verčiami.

Pagrindinė taisyklė: jūsų brėžinio faile turėtų būti tik detalės kontūras. Nesiųskite spausdintinių dokumentų su matmenų lentelėmis, pastabomis ar kitomis anotacijomis, kurios užteršia geometriją. Jos turi būti atskirame siuntimo brėžinyje ar specifikacijoje – pjaustymo failas pats savaime turi būti švarus.

Žingsnis po žingsnio vykdomas specifikavimo procesas

Nuo pradinės idėjos iki gamintojui pateikimo laikykitės šios sekos, kad sumažintumėte klaidas ir pertvarką:

1. Išmatuokite ir užfiksuokite visus matmenis naudodami kalibruotus įrankius. Dar kartą patikrinkite svarbiausius matavimus. Užsirašykite medžiagos storio reikalavimus.
2. Sukurkite arba gaukite CAD geometriją atitinkančią jūsų detalės tikslų kontūrą. Naudokite uždarus kontūrus be tarpų arba kertančių linijų.
3. Įvertinkite pjūvio plotį savajame projekte. Laserinis pjaustymas paprastai pašalina 0,15–0,30 mm medžiagos; mažos skylės efektyviai sumažėja šiuo dydžiu, nebent būtų atsižvelgta. Aptarkite su gamintoju, ar pateikiate nominalius matmenis (jis taiko kompensaciją) ar iš anksto pakoreguotą geometriją.
4. Nurodykite tikslumo reikalavimus svarbiems elementams. Ne viskas reikalauja siaurų tolerancijų – nustatykite, kas funkciškai svarbu, ir praneškite šiuos prioritetus.
5. Aiškiai nustatykite reikalavimus kraštų apdorojimui ar reikia nušlifuotų kraštų? Konkrečių kampų spindulių? Lygių ar leistinai šiurkščių paviršių? Gamintojai neprisiims – pasakykite jiems, ko jums reikia.
6. Eksportuokite švarius geometrijos failus dXF ar kitose priimtinose formatuose. Patikrinkite, kad nebūtų atsitiktinių linijų, dubliuojamų kontūrų ar atvirų kelių.
7. Paruoškite atskirą specifikacijos dokumentą nurodantį medžiagos tipą, storį, kiekį, leistinas nuokrypas, apdorojimo reikalavimus ir bet kokias specialias instrukcijas.
8. Pateikite failus su aiškiais pavadinimų standartais kurie nurodo detalę, pataisymo lygį ir medžiagą. „Bracket_Rev2_16ga_Steel.dxf“ yra geriau už „final_version_new.dxf“ visada.

Dažnos specifikacijų klaidos, kurių reikia vengti

Šios klaidos pastoviai pasitaiko užsakant individualius metalinius profilius – ir visas jas galima išvengti:

• Neatsižvelgiant į kerfo plotį: 10 mm skylė, suprojektuota be kerf kompensavimo, po pjovimo gali matuoti 9,7 mm. Svarbioms tarpinėms ar glaudžioms tolerancijoms tai turi didžiulės reikšmės.
• Nenurodyti kraštų reikalavimai: Lazerio pjauti kraštai skiriasi nuo vandens srovės pjautų. Jei jūsų taikymui reikalingi lygūs, nušlifuoti kraštai, tai būtinai nurodykite aiškiai.
• Mišrios matavimo vienetai: Pateikiant brėžinius, kuriuose kai kurie matmenys nurodyti coliais, o kiti – milimetrais, atsiranda pavojus padaryti klaidų perskaičiuojant.
• Nenurodytas medžiagos storis: „Plieno lakštas“ nėra specifikacija. „16 kalibro šaltai valcuotas plienas (0,0598 colio)“ neleidžia daryti įvairių interpretacijų.
• Siklūpantys arba neuždaryti kontūrai: Kokybiškos DXF praktikos reikalauja, kad kontūrai būtų uždaryti ir nebūtų jokių persidengimų – tokios problemos sukelia pjaunamąsias klaidas arba sukelia atmetimą.
• Nerealistiniai tarpiniai matmenys: Nurodymas ±0,01 mm kiekvienam matmeniui, kai puikiai tiktų ±0,2 mm, žymiai padidina išlaidas, nepridedant jokios naudos.

Kada apsimoka pasitelkti profesionalias CAD paslaugas

Ne visi turi CAD žinias – ir tai visiškai normalu. Žinojimas, kada verta investuoti į profesionalią failų paruošimą, sutaupo lėšų lyginant su kartojamais gamybos klaidomis.

Apsvarstykite profesionalias CAD paslaugas, kai:

• Jūsų projektas apima sudėtingas geometrijas, kurios yra sudėtingesnės nei paprasti stačiakampiai ir skylės
• Tikslūs tarpiniai matmenys reikalauja tikslaus kompensavimo skaičiavimų
• Dirbate su ranka pieštais eskizais ar fiziniais pavyzdžiais, o ne esamais skaitmeniniais failais
• Užsakymo kiekis atsipiršta išlaidas dėl pradinių investicijų į gamybai paruoštus failus
• Ankstesni savarankiški bandymai baigėsi atmestomis ar neteisingomis detalėmis

Paprastiems nestandartiniams metalo formoms – stačiakampiams заготовкам, paprastiems laikikliams, tiesioginiams skylių modeliams – dauguma žmonių gali patys sukurti pakankamas specifikacijas naudodami nemokamas priemones, pvz., Inkscape arba „Fusion 360“ nemokamą versiją.

Sudėtingos detalės, turinčios kelias lenkimo operacijas, sudėtines kreives ar svarbias kontaktuojančias paviršių dalis, naudosis profesionalia paruoša. Daugelis gamybos dirbtuvių siūlo dizaino pritaikymą gamybai (DFM) pagalbą, kuri aptinka problemas dar prieš pradedant pjaustyti – tokios ekspertizės panaudojimas dažnai kainuoja mažiau nei klaidų taisymas vėliau.

Turėdami tinkamai dokumentuotas technines charakteristikas ir teisingai parengtus failus, pašalinote dažniausią nestandartinio pjautų metalinių lakštų projekto nesėkmių priežastį. Kitas žingsnis – suprasti, koks tikslumas iš tikrųjų pasiekiamas ir kada siauresni ribiniai nuokrypiai pateisina papildomas išlaidas.

Ribinių nuokrypių tikslumas ir briaunų kokybės apibrėžimai

Jūs pateikėte savo specifikacijas. Tačiau štai klausimas, dėl kurio suklysta net patyrę pirkėjai: kai gamintojas pažada „tikslųjį pjaustymą“, ką tai iš tikrųjų reiškia jūsų gaminamiems detalių galutiniam rezultatui? Atsakymas slypi ribinių nuokrypių supratime – leistino svyravimo tarp jūsų projekto ir gamybos realybės ribose.

Ribiniai nuokrypiai – ne tik techninė žargona. Jie tiesiogiai veikia tai, ar jūsų detalės tiks viena prie kitos, tinkamai funkcionuos ir atitiks kokybės standartus. Ir štai kas svarbiausia – siauresnis ribinis nuokrypis visada nereiškia geresnio rezultato. Nereikalingai siauri ribiniai nuokrypiai padidina sąnaudas, tačiau ne pagerina funkcionalumo. Iššifruokime, ką šie skaičiai praktiškai reiškia.

Ką iš tikrųjų reiškia tolerancijos skaičiai

Kai matote tokį tolerancijos nurodymą kaip ±0,1 mm, jis apibrėžia leistiną nuokrypio diapazoną nuo nominaliosios matmenų vertės. 100 mm detalė su ±0,1 mm tolerancija reiškia, kad viskas tarp 99,9 mm ir 100,1 mm atitinka kontrolės reikalavimus. Už šio intervalo ribų esantys matmenys? Detalė atmetama arba perdirbama.

Pagal tikslumio gamybos specialistus, tolerancijos turi dvi pagrindines funkcijas: jos suteikia gamintojams aiškius ir nedviprasmiškus tikslus, susijusius su konstrukcijos reikalavimais, taip pat suteikia konstruktoriams kontrolę virš bruožų, kurie yra kritiškai svarbūs tikslumui ir funkcionalumui.

Bet štai ko dažnai nepastebi dauguma pirkėjų: tikslesni ribiniai nuokrypiai kainuoja žymiai daugiau. Kaip rodo pramonės duomenys, pereinant nuo standartinio tikslumo (±0,2 mm) prie siauresnio (±0,1 mm), kaina gali padidėti 25 %; o pereinant prie aukšto tikslumo (±0,05 mm) – kaina gali išaugti dvigubai ar net trigubai. Šis kainos augimas yra dėl lėtesnių pjaustymo greičių, dažnesnio įrangos kalibravimo, papildomų kokybės patikrinimų ir didesnio atmetimo lygio.

Praktinė išvada? Priskirkite siaurus ribinius nuokrypius tik tiems matmenims, kuriems jie iš tikrųjų reikalingi. Skylių pozicijos derinimo kaiščiams reikalauja tikslumo. Bendras dangčio skydo ilgis dekoratyviniam dangčiui tikriausiai nereikia. Toks pasirinktinis požiūris užtikrina funkcinį gaminį be pernelyg sudėtingų ir brangių specifikacijų.

Ribinių nuokrypių galimybės pagal pjaustymo būdą

Skirtingos pjaustymo technologijos pasiekia skirtingą tikslumą. Šių galimybių supratimas padeda tinkamai pritaikyti metodą reikalavimams ir išvengti tokio ribinio nuokrypio nurodymo, kurio tam tikras procesas paprasčiausiai negali pasiekti.

Girtimo būdas	Tiesinio matmens tolerancija	Skylių skersmens tolerancija	Padėties tolerancija	Pastabos
Lazerinis pjovimas	±0,05 mm iki ±0,1 mm (maži elementai) ±0,1 mm iki ±0,5 mm (dideli matmenys)	±0,05 mm iki ±0,1 mm	±0,05 mm iki ±0,15 mm	Griežčiausios tolerancijos plonoms medžiagoms; tikslumas mažėja didėjant storio
Vandens strūvio girta	±0.1mm to ±0.25mm	±0,1 mm iki ±0,2 mm	±0.1mm to ±0.25mm	Nėra šilumos deformacijos; puikiai tinka šilumai jautrioms medžiagoms
Plazminė girta	±0,5 mm iki ±1,5 mm	±0,5 mm iki ±1,0 mm	±0,5 mm iki ±1,0 mm	Gerbiausiai tinka storesnėms medžiagoms, kai svarbesnis greitis nei tikslumas
Cnc pločiavimas	±0,1 mm iki ±0,5 mm	±0,1 mm iki ±0,2 mm	±0,13 mm iki ±0,25 mm	Galima kaupiamoji klaida atliekant kelis išpjovimo veiksmus
Mechaninis šluostymas	±0,25 mm iki ±1,0 mm	Netaikoma (tik tiesieji pjūviai)	N/a	Ekonomiškas tiesiesiems pjūviams; rankiniai veiksmai mažiau tikslūs

Atkreipkite dėmesį, kad lazerinis pjaustymas užtikrina mažiausias ribines nuokrypas mažose detalėse – tačiau šis tikslumas kinta priklausomai nuo matmenų. Gamybos duomenys patvirtina, kad mažesni tiesiniai matmenys (mažesni nei 100 mm) išlaiko ±0,05 mm iki ±0,1 mm, o didesni matmenys virš 100 mm gali padidėti iki ±0,5 mm dėl įrangos judėjimo pokyčių.

Šilumos paveiktos zonos ir jų svarba

Šiluminiai pjaustymo metodai – lazerinis, plazminis ir liepsninis pjaustymas – sukuria intensyvų šilumą, kuri keičia medžiagos savybes pjūvio kraštiniame regione. Šis regionas, vadinamas šilumos paveiktuoju zona (HAZ), gali žymiai paveikti detalės našumą tam tikrose aplikacijose.

Kada HAZ iš tikrųjų turi reikšmės?

• Vėlesnis suvirinimas: Jei jūsų individualiai pjaunamam lakštiniam metalui reikia suvirinti, pjovimo HAZ gali neprognozuojamai sąveikauti su suvirinimo zonomis. Svarbiems suvirinimams konstrukcinėse ar slėgio aplikacijose ši sąveika reikalauja ypatingo dėmesio.
• Įkietintos medžiagos: Šilumos poveikis gali pakeisti apdorotų plienų kietumo profilį, potencialiai suminkštindamas arba padarydamas trapia kraštinę zoną.
• Taikymai, jautrūs nuovargiui: Detalės, veikiamos ciklinės apkrovos, gali suskilti šilumos takos poveikio zonos (HAZ) ribose, kur perėjimas tarp medžiagos savybių.

Pagal suvirinimo specialistus, HAZ, atsirandanti lazerio pjaunant, yra minimali lyginant su plazmine, tačiau abi sukelia lokalizuotas medžiagos savybių kitimą. Taikymams, susijusiems su aliuminio lydinio suvirinimu, HAZ poveikis reikalauja ypatingo dėmesio, kadangi aliuminio šilumos laidumas platina šilumą itin plačiai.

Kai aktualios HAZ problemos, vandens jetu pjaunant jos visiškai išvengiama – šaltasis pjaunamasis procesas reiškia visiškai jokių šiluminių poveikių. Vietos suvirinimo taikymams ar detalėms, reikalaujančioms nuolatinės medžiagos savybių iki pat krašto, vandens jetu pjaunama dažnai atsiperka, nepaisant didesnių eksploatacinių sąnaudų.

Briaunos kokybė ir paviršiaus apdorojimo parinktys

Pjūvio kraštas labai skiriasi priklausomai nuo metodo. Įsivaizduokite skirtumą tarp chirurginio pjūvio ir grublaus pjūklo pjūvio – maždaug toks pat skirtumas yra tarp lazeriu pjaunamų ir plazma pjaunamų kraštų.

Lazerinis pjovimas plonasms ir vidutinėms medžiagoms sukuria lygiausius kraštus. Susitelkęs spindulys sukuria švarias, be oksidų paviršių, kuris dažnai nereikalauja papildomo apdorojimo. Dėl dekoratyvinių taikymų ar detalių, kurios glaudžiai jungiasi su kitomis detalėmis, tokia krašto kokybė yra nepakeičiama.

Vandens strūvio girta teikia geros kokybės kraštus su būdingu matiniu paviršiumi dėl abrazyvinio veikimo. Kraštai be burkų ir reikalauja minimalaus apdorojimo. Būdingas vandens srovei būdingas nedidelis nuolydis (kur išėjimo pusėje pjūvis yra šiek tiek platesnis nei įėjimo vietoje) gali būti sumažintas reguliuojant proceso parametrus.

Plazminė girta sukuria šiurkštesnius kraštus su pastebimu drosu (perkristalizavusiu metalu) ir oksidacija. Konstrukciniams taikymams, kai pjovimo kraštas bus suvirintas ar paslėptas, tokia šiurkštis yra priimtina. Matomiems kraštams paprastai reikia šlifavimo ar apdirbimo, kad atitiktų estetinius reikalavimus.

Krašto kokybės postapdirbimo variantai

Kai išpjauti kraštai neatitinka jūsų reikalavimų, postapdirbimo parinktys užpildo šią spragą. Kaip paaiškina įbrėžimų šalinimo specialistai , tinkamas krašto apdaila siekiama ne tik estetikos – nepašalinti įbrėžimai gali sukelti surinkimo problemas, kurti saugos pavojus, trukdyti tinkamam detalių veikimui ir lemti ankstyvą mechaninių sistemų susidėvėjimą.

Dažnos kraštų apdailos operacijos apima:

• Aibrūžinimas: Šalina aštrius kraštus ir įbrėžimus, kurie gali sukelti sužeidimus dirbant arba trukdyti surinkimui. Metodai svyruoja nuo rankinio trynimo iki automatizuotų barstymo sistemų.
• Smulkinti: Ilygina šiurkščius plazminiu ar liepsninio pjaustymo kraštus iki vientisos profilio. Būtina, kai kraštai bus matomi arba reikalaus glaudžių tarpų.
• Kraštų lūžis: Sukuria nuolatinius mažus lūžius arba spindulius, kurie padidina saugumą ir dažo sukibimą, nenuimdami reikšmingo medžiagos kiekio.
• Poliravimas: Suteikia veidrodinį arba šilkinį paviršių dekoratyviam naudojimui. Dažnai naudojama iš nerūdijančio plieno pagamintose architektūrinėse detalėse.

Didelei apimčiai gaminti automatizuotos užtikslinimo sistemos užtikrina vienodą rezultatą nepriklausomai nuo operatoriaus įgūdžių ar nuovargio – svarbus pranašumas užtikrinant pastovią kokybę didelėms užsakymų partijoms.

Tikslumo laipsnio ir paviršiaus atitikimas paskirčiai

Prieš nustatydami tikslumo ribas ir briaunų reikalavimus, užduokite sau šiuos praktinius klausimus:

• Ar ši briauna bus matoma? Paslėptos briaunos nereikalauja poliravimo. Dekoratyvinėms plokštėms reikia.
• Ar ši detalė turi jungtis su kitomis? Lygiavimo angos reikalauja tikslaus padėties nustatymo. Ventiliacijos plyšiai tikriausiai ne.
• Koks surinkimo metodas? Dalių, sujungtų taškinio suvirinimo būdu, galima naudoti šiurkštesnes briaunas nei tiksliai priderintoms detalėms.
• Ar jau suplanuotas apdorojimas po gamybos? Jei vis tiek planuojama šlifuoti ar apdirbti detales, mokėti daugiau už lazeriu gaunamas sklandžias briaunas yra pinigų švaistymas.

Ši praktinė vertinimo priemonė neleidžia pernelyg aukštų reikalavimų taikymo, tuo pačiu užtikrindama, kad tikrai svarbios detalės gautų tinkamą dėmesį. Tikslas nėra tobulumas visur – tai tinkamas tikslumas ten, kur to reikalauja funkcija, ir ekonomiška gamyba visose kitose vietose.

Supratę nuokrypius ir kraštų kokybę, jūs pasiruošę pereiti prie verslo pusės – pjaustomų lakštinių metalo detalių: kas lemia sąnaudas, kaip planuoti realistišką biudžetą ir kokius pristatymo terminus galima tikėtis savo projektui.

Sąnaudų veiksniai ir pristatymo laiko planavimas individualiems užsakymams

Jūs nurodėte medžiagą, tarpus ir kraštų reikalavimus. Dabar kyla klausimas, kurio bijo kiekvienas projekto vadovas: kiek tai iš tikrųjų kainuos – ir kada tai atvyks? Individuali pjautinė lakštinio metalo kaina nėra paprastas skaičiavimas už kvadratinį pėdos plotą. Keli kintamieji veikia vienas kitą taip, kad jūsų pasirinkimai gali padvigubinti išlaidas arba sumažinti jas perpus.

Šių kainodaros veiksnių supratimas paverčia jus ne žmogumi, akivaizdžiai priimančiu pasiūlymus, o žmogumi, derančiu protingai. Paanalizuokime, kas iš tikrųjų lemia galutinę sąskaitą.

Individualių pjaustymų kainodaros veiksnių supratimas

Kai gamintojai skaičiuoja pasiūlymus, jie sveria keletą tarpusavyje susijusių veiksnių. Pakeitus vieną kintamąjį, dažnai atsiranda efektas, kuris veikia kitus. Štai pagrindiniai kaštų veiksniai, formuojantys jūsų individualios pjautinės lakštinio metalo kainą:

• Medžiagos tipas ir storis: Žaliavų kainos labai skiriasi. Remiantis pramonės kainodaros duomenimis , plienas kainuoja apie 0,50–1,50 USD už svarą, aliuminis pasiekia 2,00–3,50 USD už svarą, o nerūdijantis plienas reikalauja 2,50–5,00 USD už svarą. Specialieji metalai, tokie kaip varis, varinis lydinys ir titanas, kainuoja dar daugiau – be to, jų pjaustymo sudėtingumas prideda darbo sąnaudų prie medžiagų kainos.
• Pjovimo būdo sudėtingumas: Lazerinės ir vandens srauto pjovimo operacijos kainuoja brangiau kas valandą nei plazminė ar kirpimas. Kaip pastebėjo gamybos specialistai, kai kurioms medžiagoms mašininis laikas tiesiog trunka ilgiau ir turi būti įtraukiamas į vertinimus. Sudėtingi raštai su mažais išpjovimais ir smulkiais detalizavimais žymiai sulėtina pjovimo greitį.
• Užsakytas kiekis: Paruošimo sąnaudos paskirstomos pagal jūsų užsakymo kiekį. Vienintelis prototipas absorbuoja visas programavimo ir paruošimo sąnaudas; šimtas detalių šias fiksuotas sąnaudas padalija į mažesnes dalis.
• Tolerancijos reikalavimai: Tikslingesnės tolerancijos reikalauja lėtesnio pjovimo greičio, dažnesnės kalibravimo ir papildomo kokybės patikrinimo. Kiekvienas žingsnis prideda darbo jėgos ir mašininio laiko prie jūsų sąskaitos.
• Apdailos variantai: Apdorojimas po to, pvz., šlifavimas, miltelinis dažymas arba anodizavimas, prideda atskirus kaštų sluoksnius. Milteliniu būdu dažymo paslaugos paprastai apmokestinamos pagal detalės dydį ir sudėtingumą, o anodizuoto aliuminio dangos kaina skiriasi priklausomai nuo dango storio ir spalvos reikalavimų.

Už šių pagrindinių veiksnių ribų nepamirškite paslėptų kaštų šaltinių. Pramonės ekspertai įspėja, kad įrenginiai, priedai ir medžiagų antkainiai gali kaupiatiesi – jei gamintojas tiekia medžiagas, o ne dirba su kliento tiekiamomis atsargomis, tikėkitės, kad prie žaliavų kainos bus pridėti tiekimo ir tvarkymo mokesčiai.

Kaip užsakymo kiekis veikia vienos detalės kainą

Įsivaizduokite, kad sumokate 50 USD už vieną nestandartinę atramą, o vėliau sužinote, kad ta pati atrama užsakant po 100 vnt. kainuoja tik po 8 USD. Kas pasikeitė? Ne metalinės plokštės medžiaga ar pjovimo sudėtingumas. Skirtumas visiškai susijęs su paruošimo kaštų pasiskirstymu.

Kiekvienas nestandartinis užsakymas apima fiksuotus kaštus dar iki bet kokio pjovimo pradžios:

• Pjovimo maršrutų programavimas iš jūsų CAD failų
• Medžiagos montavimas pjovimo lovoje
• Kalibravimo įranga jūsų specifiniam medžiagai ir storio matmenims
• Pirmojo gaminio apžiūra ir kokybės patvirtinimas

Šios paruošimo veiklos gali užimti valandą kvalifikuoto darbo nepriklausomai nuo to, ar pjaunamas vienas, ar penkiasdešimt detalių. Užsakykite vieną detalę – ir visa ta valanda atsiras jūsų sąskaitoje. Užsakykite penkiasdešimt detalių – ir kiekviena detalė neša tik 1/50 paruošimo kaštų naštos.

Pagal gamybos kainodaros rekomendacijas, maži užsakymai dėl programavimo ir paruošimo kaštų gali turėti minimalius mokėjimus – gamintojai negali pelningai veikti, jei paruošimo laikas viršija pjaustymo laiką.

Šie ekonominiai veiksniai kelia praktinį klausimą: ar verta užsisakyti papildomų detalių, jei jau mokate už paruošimą? Gamybos dalims, kurios greičiausiai reikalaus pakeitimo ar atsarginių dalių, pradinėje gamyboje užsisakyti 10–20 % papildomų vienetų dažnai yra finansiškai protinga. Papildomų detalių ribiniai kaštai smarkiai sumažėja baigus paruošimą.

Medžiagos prieinamumas ir tiekimo grandinės realijos

Jūsų idealus medžiagos specifikacijos aprašymas nieko neverta, jei ji yra sandėlyje, esančiame trijose valstijose toliau, ir turite šešių savaičių atsargų trūkumą. Medžiagų prieinamumas tiesiogiai veikia tiek sąnaudas, tiek terminus.

Įprastos medžiagos, tokios kaip standartinis anglies plienas, populiarūs aliuminio lydiniai (6061, 5052) ir nerūdijantis plienas 304, paprastai laikomi atsargose pagrindiniuose platintojuose. Gamintojai, turintys savo medžiagų atsargas, dažnai gali pradėti pjauti per kelias dienas.

Specialiosios medžiagos turi kitokią istoriją. Aliuminio lakštai netipiškais lydiniais, egzotiški metalai, tokie kaip Inconel ar titanas, bei nestandartinės storio klasės gali reikalauti specialaus užsakymo. Kaip tiekimo grandinės ekspertai pastebi , žaliavų kainos gali būti nestabilios, kai tiekimo grandinės sutrinka – o jūsų gamintojas gali suteikti įžvalgų apie šiuos rinkos pokyčius.

Profesionalus patarimas: kai svarbūs terminai, paklauskite savo gamintojo, kokias medžiagas jis laiko atsargose, o kokios reikalauja įsigijimo. Projektuodami remdamiesi lengvai prieinamomis atsargomis, galite sutrumpinti pristatymo grafiką net kelias savaites.

Suderinti greitį, kokybę ir biudžetą

Štai nepatogi tiesa apie individualų gamybos darbų atlikimą: galima optimizuoti dvi iš trijų kintamųjų – greitį, kokybę ir kainą – bet retai visas tris vienu metu. Šių kompromisų supratimas padeda priimti realistiškus sprendimus.

Standartinis pristatymo laikas paprastai trunka 1–3 savaites paprastiems pjaustymo darbams, priklausomai nuo dirbtuvių apkrovos ir medžiagų prieinamumo. Šis laikotarpis leidžia gamintojams grupuoti panašius užsakymus, optimizuoti pjaustymo išdėstymą ir efektyviai planuoti darbus. Standartinis pristatymo laikas paprastai užtikrina geriausią kainą vienetui.

Skubūs užsakymai pagreitina pristatymą, tačiau su aukštesne kaina. Skubūs užsakymai sutrikdo numatytus grafikus, gali reikalauti viršvalandžių darbo ir dažnai neleidžia pasinaudoti grupavimo nauda, mažinančia standartinę kainą. Tikėkitės 25–50 % didesnės kainos už skubumą – kartais dar daugiau esant labai trumpiems terminams.

Kada skubūs užsakymai iš tikrųjų turi prasmės?

• Gamybos linijos sustojimo sąnaudos viršija skubaus užsakymo mokesčius
• Praleisti projekto terminai yra baudžiami pagal sutartį
• Prototipo sukūrimo laikas veikia kritiškus plėtros etapus
• Klientų įsipareigojimų negalima derėtis iš naujo

Kada turėtumėte planuoti iš anksto?

• Reguliarūs gamybos ciklai su numanomu paklausa
• Projektai su lankstiais montavimo grafikais
• Plėtros darbai, kuriuose terminų spaudimas yra dirbtinis
• Biudžetu ribojami projektai, kuriuose svarbiausia kaina

Vestimo trukmę veikiantys veiksniai už pjovimo ribų

Pjovimas yra tik vienas žingsnis daugelyje individualių užsakymų. Bendra vestimo trukmė kaupiasi per kelias stadijas:

• Pasirinkimas ir patvirtinimas: 1–3 dienos standartinėms užklausoms; sudėtingiems projektams gali prireikti inžinerinio peržiūrėjimo
• Medžiagų pirkimas: Tą pačią dieną – daugiau nei 4 savaitės, priklausomai nuo prieinamumo
• Pirmumo eilėje padėtis: 3–10 darbo dienų įprastai standartiniam prioritetui
• Papildomas apdorojimas: Apdaila (nušalinimas) prideda 1–2 dienas; miltelinis dažymas ar anodizavimas prideda 3–7 dienas
• Kokybės kontrolė: Standartinės patikros prideda minimalų laiką; sertifikuotos apžiūros gali pridėti dienų
• Siuntimas: Vietinis pristatymas tą pačią dieną įmanomas; krovinių vežimas per šalį prideda 3–7 dienas

Pagal gamybos užsakymo gairės , suprantant individualių detalių atlikimo laiką, užtikrinama, kad jūsų gamybos grafikas išliktų planuotame etape – aptarkite terminus su gamintoju iš anksto, kad patvirtintumėte, jog jie atitiks jūsų lūkesčius.

Projektams, reikalaujantiems anodizuoto aliuminio arba milteliniu būdu dengtų dangų, planavimą nuo pat pradžių turėtų apimti ir apdailos ciklo trukmę. Šie procesai dažnai vyksta atskirose įmonėse, todėl reikia papildomo laiko bei koordinavimo.

Praktiškos biudžeto planavimo strategijos

Turėdami išlaidų veiksnių žinias, galite priartėti prie biudžeto planavimo strategiškai, o ne reaguodami atsitiktinai:

1. Gaukite kelis pasiūlymus: Kaip rekomenduoja pramonės gairės, kelių tiekėjų pasiūlymų palyginimas dažnai parodo konkurencingas kainas. Skirtingos dirbtuvės turi skirtingą įrangą ir darbo apkrovas.
2. Abėjokite savo specifikacijomis: Ar šiek tiek storesnis standartinis kalibras galėtų veikti vietoj nestandartinio storio? Ar 304 nerūdijantis plienas tinkamai atliktų funkciją, kur nurodėte 316? Mažos specifikacijų pakeitimai kartais duoda didelę sutaupymo naudą.
3. Apsvarstykite konstrukcijos pakeitimus: Gamintojų ekspertai rekomenduoja peržiūrėti projektus taikant gamybai pritaikytos konstrukcijos požiūrį – tai, kas atrodo gerai popieriuje, gali kainuoti daugiau nei šiek tiek modifikuotos alternatyvos.
4. Apjunkite susijusius užsakymus: Jei reikia keleto skirtingų detalių, jų užsakymas kartu dažnai sumažina bendrus paruošimo kaštus, palyginti su atskirais užsakymais.
5. Planuokite vežimą: Pristatymo išlaidos gali tapti netikėta paskutinę minutę kilusia išlaida, jei jos neįtrauktos į pradinius biudžetus. Didelės metalinių plokščių užsakymai ir sunkesnės detalės susiduria su didesniais vežimo mokesčiais.

Svarbiausia biudžeto strategija? Atvira komunikacija su jūsų gamintoju. Jie yra matę tūkstančius projektų ir dažnai siūlo sutaupyti leidžiančias alternatyvas, apie kurias jūs nebūtumėte pagalvoję. Geras gamybos partneris nori ilgalaikio bendradarbiavimo – padėdamas jums optimizuoti išlaidas, stiprinamas šis ryšys.

Supratus sąnaudų veiksnius ir pristatymo laikus, belieka vienas svarbus sprendimas: pasirinkti tinkamą metalo gamybos partnerį, kuris galėtų užtikrinti kokybę, kainą ir patikimumą, kurių reikalauja jūsų projektas.

Patikimo individualios metalo gamybos partnerio pasirinkimas

Jūs jau žinote savo specifikacijas, parinkote medžiagas ir suprantate, kokių nuokrypių jums reikia. Dabar atėjo sprendimo, kuris gali padaryti arba sugadinti visą projektą, eilė: kuris gamintojas iš tikrųjų gaus jūsų užsakymą? Ieškant „plokščio metalo šalia manęs“ ar „plokščio metalo gamyba šalia manęs“ pasirodo dvidešimt galimybių – bet ne visi gamintojai teikia vienodai gerus rezultatus.

Teisingas partneris paverčia jūsų CAD failus tiksliais detaliais, kurios idealiai tinka. Blogas verčia jus skubėti rasti pakaitalą projekto viduryje, aiškinant sužadėtininkams vėlavimus. Pažvelkime, kaip sistemingai įvertinti gamintojus, kad pirmą kartą pasirinktumėte pasitikėdami.

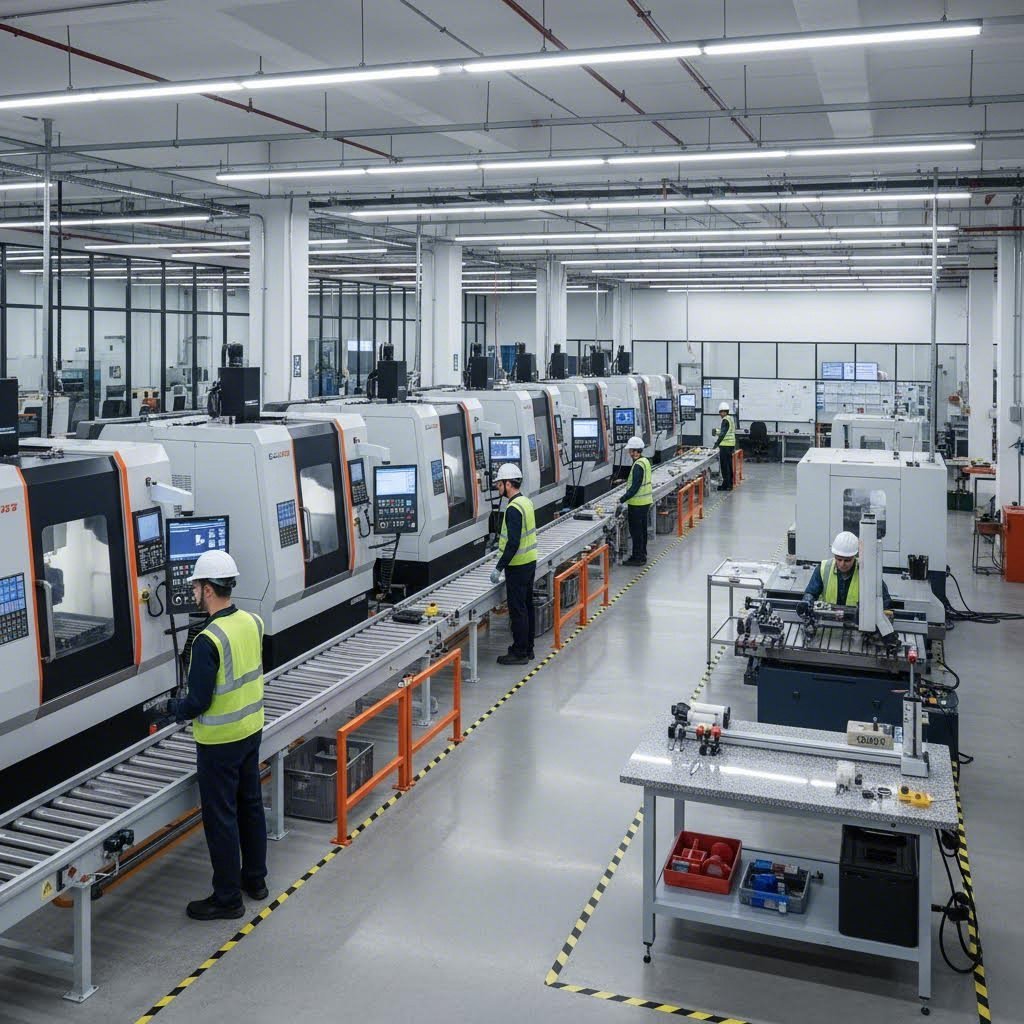

Gamintojų gebėjimų ir sertifikatų vertinimas

Ne kiekvienas ateljė dirba kiekvieną darbą. Kai kurie specializuojasi didelės apimties gamyboje; kiti puikiai tinka vienetiniams prototipams. Vieni išlaiko išsamias galimybes patalpose; kiti nukreipia svarbiausius procesus. Šių skirtumų supratimas neleidžia brangių neatitikimų.

Metalo apdirbimo ekspertų teigimu, visapusiškos integruotos paslaugos visą procesą supaprastina vienoje patalpoje – užtikrindamos griežtesnį gamybos kontrolę, greitesnį atlikimo laiką ir nuoseklią kokybės standartizaciją. Kai operacijos išnešamos į šalį, vėlavimai dauginasi, o komunikacijos spragos platėja.

Prieš pasirenkant bet kurį metalo apdirbimo tiekėją, įvertinkite šias svarbiausias gebėjimų sritis:

• Įrangos galimybės: Ar dirbtuvėse naudojama pjovimo technologija, reikalinga jūsų projektui? Lazerinė, vandens srove, plazmine ir kirpimo technologijos tarnauja skirtingiems tikslams. Dirbtuvės be lazerinio pjaustymo negali atitikti tikslių jūsų sudėtingos tvirtinimo detalės konstrukcijos reikalavimų.
• Medžiagų atsargos: Tiekėjai, turintys didelį atsargų kiekį, gali pradėti darbus nedelsiant. Tie, kurie reikalauja specialių užsakymų, savo grafikui prideda papildomą tiekimo vėlavimo trukmę.
• Vidinė apdaila: Ar jie gali vidaus lygiu atlikti užglostymą, miltelinę danga ar kitą apdorojimą po apdirbimo? Išorinė apdaila padidina laiko sąnaudas, išlaidas ir koordinavimo sudėtingumą.
• Gamybos pajėgumai: Maža parduotuvė, gaminanti jūsų tūkstančio vienetų užsakymą, gali praleisti mėnesius. Per didelė įmonė gali traktuoti jūsų prototipą kaip žemesnės svarbos.
• Kokybės sertifikatai: ISO 9001 parodo pagrindines kokybės valdymo sistemas. Pramonei būdingi sertifikatai rodo gilesnį įsipareigojimą griežtiems standartams.

Kodėl sertifikatai svarbūs kritinėms aplikacijoms

Bendrosioms detalėms pakanka pagrindinių kokybės procesų. Tačiau automobilių, aviacijos, medicinos ir kitoms reikalaujančioms sritims reikalingos sertifikuotos kokybės sistemos, kurios dokumentuoja kiekvieną žingsnį nuo žaliavos iki gaminio komponento.

IATF 16949 sertifikavimas yra aukso standartas automobilių tiekimo grandinės kokybei. Šis sertifikavimas nėra pasirinktinas – daugeliui didelių automobilių OEM gamintojų tai yra privaloma verslo sąlyga. Standartas kiekviename gamybos procese integruoja defektų prevenciją, rizikos analizę ir nuolatinę tobulėjimo sistemą.

Ką IATF 16949 sertifikavimas iš tikrųjų reiškia jūsų individualiems pjaustomų lakštinių metalų užsakymams?

• Dokumentuota sekama: Kiekvienas medžiagų partijos, proceso parametro ir apžiūros rezultatas yra registruojamas. Problemos gali būti nustatomos iki jų šaknų priežasčių.
• Rizikos pagrįstas mąstymas: Potencialios gedimo rūšys identifikuojamos ir sprendžiamos dar prieš tampa brangiais problemomis.
• Nuolatinis tobulinimas: Sertifikavimas reikalauja nuolatinio proceso tobulinimo – ne tik atitikti minimalius standartus.
• Orientacija į klientą: Visa sistema orientuota į tai, kad būtų atitiktos kliento reikalavimai ir užkirstas kelias defektams.

Gamintojai kaip Shaoyi (Ningbo) Metal Technology tą patvirtina IATF 16949 sertifikavimu savo šasių, pakabų ir konstrukcinių detalių gamybai. Jų greito prototipavimo galimybės – prototipai gaminami vos per 5 dienas – kartu su automatizuotomis masinės gamybos sistemomis rodo, kaip sertifikuota kokybė ir operacinis greitis gali egzistuoti kartu.

Klausimai, kuriuos reikėtų užduoti prieš pateikiant užsakymą

Nereikia priimti reklaminių teiginių tiesiogiai. Kaip rekomenduoja pramonės veteranai, gilinkitės į tikresnes galimybes naudodami konkrečius klausimus:

• Kaip ilgai veikiate versle? Patirtis reiškia gilesnes medžiagų žinias, patobulintus procesus ir gebėjimą numatyti iššūkius dar prieš jiems tampa brangiais problemomis.
• Ar turite patirties su mano konkrečia programa? Gamintojas, turintis patirties automobilių komponentuose, supranta tikslumą ir kokybės reikalavimus, kurie gali nustebinti tuos, kurie orientuojasi į architektūrinius projektus.
• Koks jūsų kokybės kontrolės procesas? Ieškokite pirmojo modelio patikros, proceso metu atliekamų matmeninių tikrinimų ir galutinių patvirtinimo procedūrų. Įmonės be dokumentuotų kokybės procesų remiasi sėkme, o ne sistemomis.
• Kaip tvarkote tiekimo grandinės sutrikimus? Gebėjimas greitai persiorientuoti, kai trūksta medžiagų, skiria patikimus partnerius nuo vieno tiekėjo priklausančių operacijų, pažeidžiamų delsimų.
• Koks jūsų tipinis pristatymo laikas – ir ar galite laikytis mano konkretaus termino? Neaiškūs pažadai nieko nereiškia. Patikrinkite, ar jie gali realistiškai pristatyti detalias tada, kada jums jos reikalingos.
• Ar teikiate inžinerijos ar DFM (dizainas gamybai) pagalbą? Gamintojui skirtas projektavimo vadovas pašalina brangias projektavimo klaidas dar prieš pradedant pjauti. Šaoyio visapusiška DFM parama parodo, kaip aktyvi bendradarbiavimo forma gali pagerinti rezultatus.

Atsakomumo ir ryšių vertinimas

Tiekimo atsakymo greitis į jūsų pradinį užklausimą prognozuoja, kaip tiekėjas bendraus per visą projekto trukmę. Tie, kurie užtrunka savaitę, kad grąžintų kainos pasiūlymus, tikriausiai erzins jus lėta informacija ir vėluojančiu problemų sprendimu.

Kainos pasiūlymo pateikimo laikas tarnauja kaip praktinė bandomoji priemonė. Kai kurie gamintojai, įskaitant Šaoyi, įsipareigoja pateikti kainos pasiūlymą per 12 valandų – tai rodo tiek operacinį efektyvumą, tiek klientų svarbos teikimą. Palyginkite tai su konkurentais, reikalaujančiais kelių dienų paprastiems įvertinimams.

Už greitį vertinkite ir bendravimo kokybę:

• Ar jie užduoda patikslinančius klausimus apie jūsų reikalavimus, ar tiesiog kvotuoja bet ką, ką pateikėte?
• Ar jie gali paaiškinti kompromisus ir alternatyvas, ar tiesiog priima užsakymus be jokios įžangos?
• Ar jie aktyviai nustato galimas problemas, ar laukia, kol jos iškils?

Kaip gaminių apdirbimo specialistai pabrėžia , patikimas gamintojas pateiks aiškius terminus, projekto atnaujinimus ir realizmo pagrįstas lūkesčius – stipri komunikacija išvengia brangių netikėtumų ir užtikrina, kad projektai būtų derinami nuo pradžios iki pabaigos.

Problemas sprendžiančių partnerių vertė

Geriausi metalo apdirbimo paslaugas teikiantys specialistai šalia manęs ne tik vykdo užsakymus – jie juos tobulina. Remiantis pramonės patirtimi, sėkmingos apdirbimo įmonės supranta, kad klientų prašymų įvykdymas yra tik pradžia – tikroji kokybė slypi proaktyviai spręsiant galimas problemas ir aktyviai ieškant sprendimų viso proceso metu.

Kaip praktiškai atrodo problemų sprendimo partnerystė?

• Pasiūlyti medžiagos alternatyvas, kurios sumažina sąnaudas, nepakenkiant funkcionalumui
• Rekomenduoti konstrukcijos pakeitimus, kurie supaprastina gamybą
• Nustatyti ribinius nuokrypius, kurie gali būti nepagrįstai griežti
• Pasuggesti pjovimo metodus, geriau tinkančius jūsų specifinėms reikmėms

Šis bendradarbiavimo požiūris dažnai leidžia sumažinti išlaidas, supaprastinti gamybos metodus arba paspartinti pristatymą – neprarandant kokybės. Gamintojas, kuris tik vykdo užsakymus, praleidžia galimybes, kurias pastebėtų tikras partneris.

Turėdami šiuos vertinimo kriterijus, esate pasiruošę atskirti pajėgius plieno apdirbimo tiekėjus nuo tų, kurie nusivils. Paskutinis žingsnis? Apjungti viską, ką sužinojote, į veiksmų planą savo individualiai pjaustomam lakštiniui metalui.

Veiksmai dėl savo individualaus lakštinio metalo projekto

Jūs įsisavinote daug informacijos – pjaustymo metodai, kalibravimo lentelės, medžiagų savybės, tolerancijų specifikacijos ir gamintojų vertinimo kriterijai. Dabar laikas šią žinias paversti konkrečiais veiksmais. Ar jūs užsakote specialų plieno lakštą pramonei, ar nerūdijančio plieno lakštą, kuris yra individualiai pjaustomas tiksliai surinkimui, sėkmė priklauso nuo sistemiško pasiruošimo, o ne spėliojimo.

Kas skiria projektus, kurie sėkmingai praeina gamybą, nuo tų, kurie užsikimšta? Iš anksto priimti informuoti sprendimai. Susisteminkime viską į praktinį rėmą, kurio galėtumėte laikytis bet kokiam individualiam metalo pjaustymo projektui.

Jūsų individualaus pjaustymo projekto kontrolinis sąrašas

Prieš susisiekdami su gamintojais, išnagrinėkite šį išsamią kontrolinį sąrašą. Kiekvieno žingsnio įgyvendinimas padės išvengti brangių pataisų ir užtikrins, kad jūsų specifikacijos tiksliai perduotų tai, ko jums reikia:

1. Apibrėžkite savo taikymo reikalavimus: Kokią apkrovą, aplinkos sąlygas ir įtempimus patirs jūsų detalė? Prieš parenkant medžiagą ar tikslumą, užfiksuokite funkcinius reikalavimus.
2. Select appropriate material: Parinkite atitinkamą korozijos atsparumą, stiprumą ir svorio charakteristikas pagal taikymą. Anglinis plienas – vidaus konstrukciniams darbams, nerūdijantis plienas – agresyvioms aplinkoms, aliuminis – kai svarbus svoris.
3. Nurodykite storį naudodami faktinius matmenis: Versti kalibrų skaičius į colius ar milimetrus. Patikrinkite, ar jūsų gamintojo kalibrų lentelė atitinka jūsų lūkesčius – ypač užsisakant nestandartinio pjovimo plieno plokštę iš tam tikrų lydinių.
4. Pasirinkite optimalų pjaustymo būdą: Lazerinį – tikslumui ir sudėtingiems raštams, vandens srovę – šilumai jautrioms medžiagoms, plazmą – storesniam plienui žemesne kaina, kirpimą – ekonomiškiems tiesiems pjūviams.
5. Užfiksuoti matmenų specifikacijas: Sukurkite tvarkingus CAD failus su uždarais kontūrais. Visus skylių padėčių duomenis nurodykite nuo nuoseklių atskaitos taškų. Ten, kur reikia tikslumo, atsižvelkite į pjūvio plotį.
6. Priskirkite tarpines vertes strategiškai: Griežtas tarpinių verčių ribas taikykite tik ten, kur to reikalauja funkcija. Per didelis tikslumas be reikalo padidina kaštus, negerinant rezultatų.
7. Nustatykite kraštų apdailos reikalavimus: Aiškiai nurodykite, ar reikia nulaužti burbus, šlifuoti ar poliruoti. Gamintojai neprisiims jūsų reikalavimų savaime.
8. Įvertinkite gamintojo gebėjimus: Patvirtinkite, kad jie naudoja tinkamą įrangą, turi jūsų medžiagą atsargose ir gali laikytis jūsų terminų.
9. Patikrinkite kokybės sertifikatus: Reikalaujantiems taikymams patvirtinkite ISO 9001 arba IATF 16949 sertifikavimą, priklausomai nuo atvejo.
10. Gaukite kelis pasiūlymus: Palyginkite kainas, pristatymo laikus ir įtrauktas paslaugas bent dviejose ar trijose kvalifikuotose gamyklose.

Perėjimas nuo planavimo prie gamybos

Kada individualiai išpjauta lakštinė metalo plėvelė yra naudingesnė nei alternatyvūs metodai? Atsakymas priklauso nuo jūsų konkretaus atvejo.

Individuali išpjauna puikiai tinka, kai:

• Standartiniai atsargos dydžiai neatitinka jūsų reikalavimų
• Reikalingos sudėtingos formos ar išpjovos
• Tikslios tarpinės ribos svarbios surinkimui ar funkcijai
• Kiekiai per maži, kad vertėtų investuoti į specialią įrangą
• Medžiagų atliekos dėl per didelių ruošinių viršija pjaustymo išlaidas

Apsvarstykite alternatyvas, kai:

• Standartiniai dydžiai tinka su nedidelėmis korekcijomis
• Dideli apimtys pagrįstai naudoti štampavimo formoms arba progresyviajai įrankių sistemai
• Paprastus pjaustymus galima atlikti paties įrenginio pagalba naudojant paprastą įrangą

Automobilių ir tikslumio taikymams, reikalaujantiems sertifikuotos kokybės, gamintojai kaip Shaoyi (Ningbo) Metal Technology siūlo visapusiškus sprendimus, apimančius greitą prototipavimą iki masinės gamybos – su IATF 16949 sertifikuotais procesais šasiams, pakabai ir konstrukcinėms detalėms. Jų 5 dienų prototipavimo galimybė ir 12 valandų pasiūlymo paruošimo laikas rodo, kaip sertifikuota kokybė ir operacinis greitis gali veikti kartu.

Kokie bebūtų jūsų individualių metalinių plokščių reikalavimai, principai lieka nuoseklūs: aiškiai nurodykite, pasirinkite tinkamus metodus ir medžiagas bei bendradarbiaukite su gamintojais, kurių gebėjimai atitinka jūsų poreikius. Gautos žinios paverčia jus iš asmens, kuris priima bet ką gaunama, į tą, kuris užtikrina tikslumą jau pirmą kartą – taupant pinigus, laiką ir išvengiant nusivylimo visuose vykdomuose projektuose.

Dažniausiai užduodami klausimai apie individualiai pjaustomą lakštmetį

1. Kur galiu gauti pjaustomą metalą šalia savęs?

Vietiniai metalo apdirbimo dirbtuvės, pramonės tiekėjai ir internetinės paslaugos siūlo individualų pjaustymą. Ieškokite užklausos „plokštuminio metalo gamyba netoli manęs“, kad rastumėte regionines parinktis, arba naudokite internetines platformas, pvz., SendCutSend, Xometry ar Cut2Size Metals, patogiam užsakymui. Įvertindami vietines dirbtuves, patikrinkite, ar jų įrangos galimybės atitinka jūsų reikalaujamą pjaustymo metodą, ir įsitikinkite, kad jie turi pageidaujamą medžiagą. Automobilių ar aukštos tikslumo taikymo sritims, reikalaujančioms IATF 16949 sertifikuotos kokybės, specializuoti gamintojai, tokie kaip Shaoyi, siūlo greito prototipavimo ir masinės gamybos sprendimus su 12 valandų pasiūlymo pateikimo laiku.

2. Kiek kainuoja individualus metalo pjaustymas?

Individualių metalo pjaustymo kainos priklauso nuo medžiagos tipo, storio, pjaustymo metodo, kiekio ir tikslumo reikalavimų. Plieno žaliavos kaina paprastai yra nuo 0,50 iki 1,50 JAV dolerių už svarą, aliuminio – nuo 2,00 iki 3,50 JAV dolerių, o nerūdijančio plieno – nuo 2,50 iki 5,00 JAV dolerių. Paruošimo kaštai pasiskirsto pagal užsakymo kiekį – vienetiniai prototipai apima visus programavimo išlaidas, o didesni užsakymai ženkliai sumažina vieneto kainą. Tikslesni toleransai, sudėtingi raštai bei apdailos operacijos, tokios kaip šlapijimas arba miltelinis dažymas, padidina papildomus kaštus. Norėdami palyginti bendras kainas, prašykite kainų pasiūlymų iš keleto gamintojų.

3. Kuo skiriasi lazerinis pjaustymas nuo plazmos pjaustymo?

Lazerinė pjauna naudoja sutelktą šviesą, kad pasiektų išskirtinę tikslumą (±0,05 mm tolerancijos) su lygiomis briaunomis, tai idealu plonoms iki vidutinio storio medžiagoms ir sudėtingiems raštams. Plazmos pjauna naudoja jonizuotą dujinę aplinką labai aukštoje temperatūroje, veikia 3–4 kartus greičiau nei vandens srove, tačiau su šiurkštesnėmis briaunomis ir didesniu šilumos paveiktų zonų plotu. Lazeris puikiai tinka detaliai darbui su medžiagomis iki 25 mm storio, o plazma užtikrina ekonomišką pjaunamąjį gebėjimą storesniam konstrukciniam plienui, kai tikslumas yra mažiau svarbus. Pasirinkite remdamiesi medžiagos storiu, reikiamomis tolerancijomis ir biudžeto apribojimais.

4. Kokio storio lakštines metalines plokštes turėčiau naudoti savo projektui?

Skersmens pasirinkimas priklauso nuo konstrukcinių reikalavimų ir paskirties. Stipriai apkrautiems konstrukciniams elementams 10–11 skersmuo (apie 3 mm storio) užtikrina puikią standumą. Vidutinės apkrovos taikymui, tokiu kaip automobilių skydai ir vėdinimo ortakiai, dažniausiai naudojamas 12–14 skersmuo. Mažos apkrovos projektams, įskaitant elektros korpusus ir dekoratyvinius skydelius, tinka 16–18 skersmuo. Prisiminkite, kad didesnis skersmens skaičius reiškia storesnį medžiagą, o aliuminio skersmenys yra storesni nei atitinkami plieno skersmenys. Visada nurodykite tikrąją matmenų storį, o ne tik skersmenį, kad išvengtumėte painiavos.

5. Kaip pateikti technines charakteristikas užsakant individualius lakštinių metalų gaminius?

Pateikite švarius DXF arba DWG failus, kuriuose būtų tik detalių geometrija – uždaros kontūros be tarpų arba persidengiančių linijų. Nuorodą į skylių padėtį nurodykite nuo nuolatinių atskaitos taškų ir nurodykite ribines vertes plius-minus žymėjimu svarbiems matmenims. Pridėkite atskirą specifikacijos dokumentą, kuriame būtų išvardyti medžiagos tipas, storis, kiekis, kraštų apdailos reikalavimai bei bet kokios specialios instrukcijos. Projektuodami atsižvelkite į pjovimo plotį (kerf width) ir aiškiai nurodykite, ar pateikiate nominalius matmenis, ar išankstinio poslinkio geometriją. Daugelis gamintojų teikia DFM palaikymą, kad aptiktų problemas dar neprikirpus.
