Kas yra individualus lazerinis metalo pjaustymas

Atsimenate, kaip vaikystėje žaidėte su didinamuoju stiklu, sutelkdami saulės šviesą į mažytį, labai intensyvų tašką? Individualus lazerinis metalo pjaustymas veikia pagal panašų principą – bet iki nepaprastai didelio lygio. Vietoj saulės šviesos gamintojai naudoja labai koncentruotus lazerio spindulius, kurių temperatūra gali pasiekti viršyti 20 000 laipsnių Celsijaus ir kuriais galima pjauti plieną, aliuminį bei kitus metale su chirurgine tikslumu.

Taigi, kas gi tai yra laserinė pjovimo technologija? Pagrindą sudaro procesas, kuriame susikoncentruota šviesos energija lydina arba garina metalą pagal kompiuteriu programuojamus maršrutus. Rezultatas? Detalės, pagamintos tiksliai pagal Jūsų nurodytus parametrus, nepriklausomai nuo to, ar reikia vieno prototipo, ar šimto individualių tvirtinimų. Skirtingai nuo standartinės gamybos, kurioje gaminamos identiškos detalės iš iš anksto nustatytų šablonų, metalo laserinė pjovimo technologija suteikia visišką dizaino lankstumą – pavertžiant unikalų Jūsų CAD failą į konkrečią detalę.

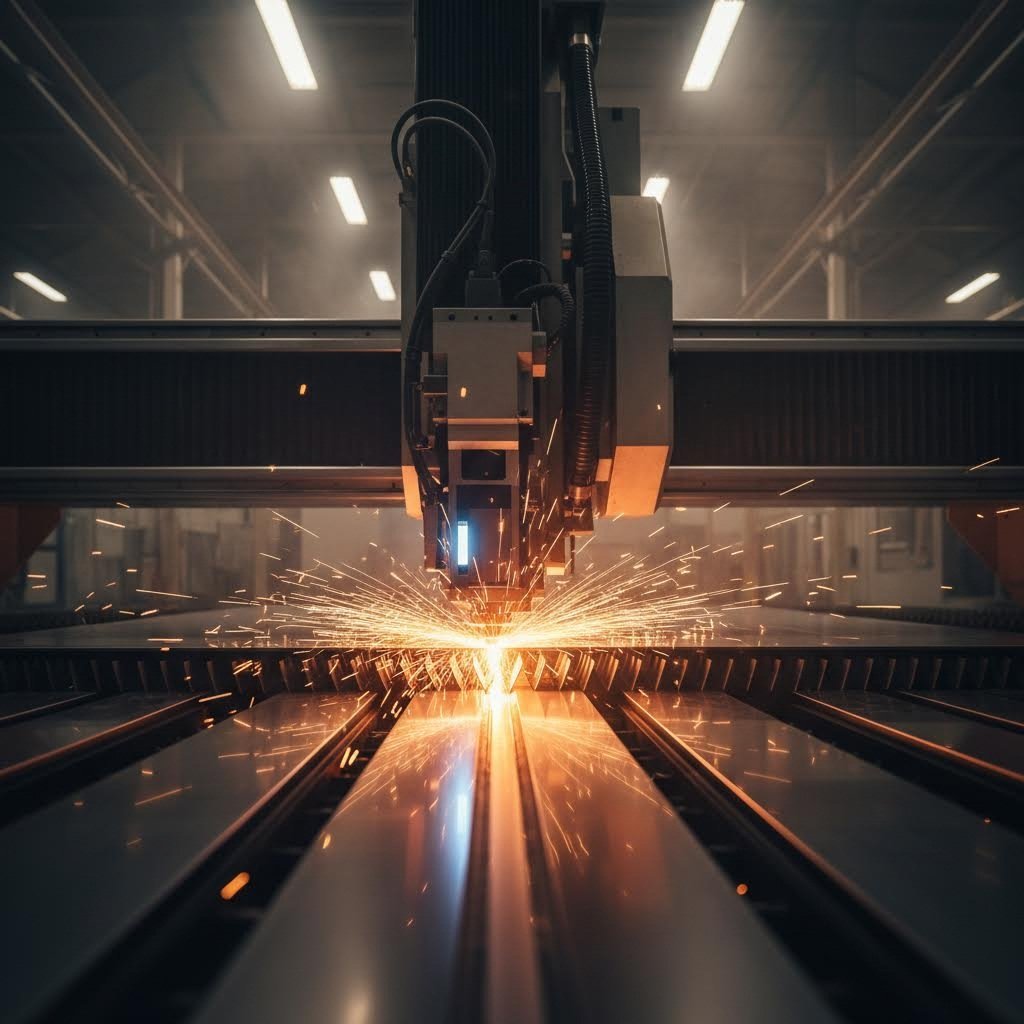

Kaip lazerio spinduliai žalią metalą paverčia tiksliomis detalėmis

Įsivaizduokite, kad sukūrėte sudėtingą montavimo plokštę su intriguojančiais išpjovimais ir tiksliomis skylių išdėstymo schemomis. Štai kaip metalo laserinis pjovimas suteikia gyvybę tam projektui:

• Lazerio generavimas: Įrenginys generuoja galingą spindulį naudodamas arba CO2 dujų mišinius, arba švelenų šviesolaidžius, prisotintus retųjų žemių elementais
• Fokusavimas: Veidrodžiai ir lęšiai sutelkia spindulį į neįtikėtinai siaurą energijos tašką
• Medžiagos sąveika: Kai šis susitelkęs spindulys pasiekia metalo paviršių, jis akimirksniu lydina arba garina medžiagą kontaktinio taško vietoje
• CNC Valdymas: Skaičmeninio valdymo sistemos labai tiksliai nukreipia lazerio galvutę, sekdamios jūsų suprogramuota dizaino trajektorija

Šio proceso privalumas slypi jo gaminime pagal užsakymą. Jūs nesate ribojami esamais šablonais ar katalogų dizainais. Nepriklausomai nuo to, ar jums reikia architektūrinių plokščių su dekoratyviniais raštais ar aviacijos komponentų su siaurais toleransais, lazerinis metalo pjaustymas prisitaiko prie jūsų reikalavimų, o ne verčia jus prisitaikyti prie gamybos apribojimų.

Šiluminio pjaustymo technologijos mokslas

Kodėl lazerinis metalo pjaustymas veikia tokį efektyviai? Atsakymas slypi dviejuose pagrindiniuose moksliniuose principuose.

Pirma, yra sugėrimas . Skirtingi metalai sugeria skirtingas šviesos bangos ilgių. Kai lazerio fotonai sąveikauja su metalo elektronais, kontaktinėje vietoje vyksta greitas šildymas. Ši taikinama energijos perdavimo forma reiškia, kad pjovimo zona beveik iš karto įkaista, o aplinkinė medžiaga lieka santykinai šalta.

Antra, metalai yra puikūs šilumos laidininkai . Šiluma greitai išsisklaido nuo pjovimo zonos, neleidžiant pažeisti gretimų plotų. Šis derinys – intensyvus lokalizuotas šildymas kartu su greitu šilumos išsiskyrimu – sukuria švarius, tiksliai apibrėžtus kraštus, dėl kurių lazerinis pjaustymas yra idealus detaliai darbui.

Individualus metalo lazerinis pjaustymas pasiekia tikslią atitiktį ir sudėtingus raštus, kurie anksčiau buvo laikomi neįmanomais, todėl tai tampa pagrindiniu sprendimu viskam – nuo juvelyrikos dizaino iki aviacijos komponentų.

Kas iš tiesų skiria individualų darbą nuo standartinės gamybos? Lankstumas. Standartinė gamyba optimizuojama efektyvumui pasikartojančioms konstrukcijoms. Individualūs projektai optimizuojami jūsų specifinėms reikmėms – unikaliems matmenims, nestandartiniams medžiagoms ar sudėtingoms geometrijoms, kurių paruošti gaminiai paprasčiausiai negali pasiūlyti. Suprasdami, kaip iš tikrųjų veikia ši technologija, geriau galite projektuoti dalis, kurios pasinaudoja jos pranašumais, ir išvengti nereikalingų išlaidų.

CO2 ir skaidomenų lazerinės technologijos paaiškintos

Štai kai kas, ką dauguma parduotuvių neprasitaria iš anksto: tai, kokio tipo lazeris pjauna metalą, žymiai veikia jūsų projekto kainą, kokybę ir atlikimo trukmę. Tačiau daugelis gamintojų praleidžia šį svarbų detali, pateikdami kainas. Suprasdami skirtumą tarp CO2 ir pluoštinė lazerinė technologija padeda užduoti tinkamus klausimus – ir galbūt sutaupyti šimtus eurų kitą kartą užsisakant.

Abi technologijos naudoja sutelktą šviesą metalui pjaustyti, tačiau šią šviesą generuoja esminiai skirtingais būdais. CO2 lazeris spindulį sukuria elektriškai stimuliuodamas dujų mišinį (daugiausia anglies dioksidą), o šviesolaidis lazeris naudoja šviesolaidžius, legiruotus retaisiais žemės elementais, tokiais kaip iterbis. Šis skirtumas gali skambėti techniškai, bet jis tiesiogiai veikia, kurie metalai efektyviai pjaunami ir kiek jūs turėsite mokėti.

Pluoštinių lazerių privalumai atspindinčioms metalams

Ar kada nors domėjotės, kodėl kartais vario lazerinio pjaustymo kainos pasiūlymai būna netikėtai aukšti? Tradiciniai CO2 lazeriai turi sunkumų su atspindinčiomis metalinėmis medžiagomis, nes jų ilgesnė bangos ilgis (10,6 mikrometro) linkęs atsispindėti nuo blizgių paviršių, tokių kaip aliuminis, varis ir bronzos. Šis atspindys gali pažeisti lazerio optiką – brangią remontuoti, todėl tai įskaičiuojama į jūsų pasiūlymo kainą.

Pluoštiniai lazeriai pakeitė žaidimą. Veikdami 1,064 mikrometro bangos ilgiu – maždaug dešimt kartų trumpesniu nei CO2 – jie lengvai sugeria atspindinčias medžiagas, o ne atsispindi atgal. Pagal industrijos analizė pluoštiniai lazeriai gali pjaustyti labai atspindinčias medžiagas be grįžtamojo spinduliavimo rizikos, kuri galėtų pažeisti įrangą, todėl atsiveria galimybė dirbti su platesniu medžiagų asortimentu.

Ką tai reiškia jūsų projektui? Jei dirbate su aliuminiu, variu ar bronza, įmonė, naudojanti pluoštinį lazerinį pjaustymo aparatą metalams, greičiausiai pasiūlys:

• Greitesnius pjaustymo greičius (3–5 kartus produktyvesni tinkamuose darbuose)
• Švarus kraštų kokybė su minimaliomis šilumos paveiktomis zonomis
• Mažesnės sąnaudos vienam gaminio elementui dėl sutrumpėjusio apdorojimo laiko
• Didesnis patikimumas be atspindinčios žalos rūpesčių

Lazerinės technologijos pritaikymas pagal Jūsų metalo tipą

Taigi, kuris gi laseris geriausiai tinka jūsų specifiniam medžiagai pjauti? Atsakymas priklauso nuo to, ką ir kokio storio pjoviate.

CO2 laseriai išlieka puikiais darbininkais storesniems palyginti plieno lakštams – ypač 10–20 mm diapazone ir storesniems. Kai kurios operacijos net naudoja deguonies pagalbą pjaustyti plieno plokštėms iki 100 mm storio. Jie taip pat yra pagrindinis pasirinkimas ne metalinėms medžiagoms, tokioms kaip akrilas, medis ir oda, todėl tinka įvairių medžiagų dirbtuvėms.

Tačiau pluoštų (fiber) laseriai dominuoja tada, kai svarbiausi tikslumas ir greitis. Jie puikiai tinka ploniems ir vidutinio storumo metaliniams lakštams (paprastai iki 20 mm) ir lengvai susidoroja su sunkiai pjaunamais metalais, tokiais kaip titanas. Jų efektyvumas viršija 90 % – tai reiškia, kad jie daugumą elektros energijos paverčia tikru pjovimo galingumu, palyginti su tik 5–10 % CO2 sistemų atveju.

Gamintojas	CO2 lasers	Skaidulinis lazeris
Geriausi metalų tipai	Lengvasis plienas, storesnės plokštės	Nerūdijantis plienas, aliuminis, varis, varinis lydinys, titanas
Optimalus storio diapazonas	10–100 mm ir daugiau (su deguonies pagalba)	Iki 20 mm
Briaunos kokybė	Gera	Puikus (lygesnis, tikslus)
Energetinė efektyvumas	5-10%	90%+
Eksploatacijos išlaidos	Aukštesnis (daugiau energijos suvartojimo, aušinimo)	Žemesnis (sumažinta energijos sąnauda, minimalus techninis aptarnavimas)
Įrangos naudojimo laikas	~2 500 valandų paprastai	25 000–100 000 ir daugiau valandų
Pradinė kaina	Mažesnis pradinis investicijų įskyrimas	5–10 kartų didesnė pirkimo kaina
Geriausi taikymo atvejai	Storos plokštės apdirbimas, mišrios medžiagos	Tikslūs komponentai, atspindintys metalai, didelės apimties gamyba

Štai įžvalga, kuri paveiks jūsų piniginę: nors šviesos pluošto metalo pjaustymo lazerinės mašinos iš pradžių kainuoja žymiai daugiau, jų eksploatacijos sutaupymai greitai kaupiasi. Mažesnis energijos suvartojimas, minimalūs techninio aptarnavimo reikalavimai ir ilgas darbo laikas, kuris gali viršyti 100 000 valandų, reiškia, kad dirbtuvės, naudojančios pluošto įrangą, dažnai perduoda šiuos sutaupymus konkurencingomis kainomis – ypač aliuminio ir nerūdijančio plieno projektams.

Prašydami pasiūlymų, nesivaržykite klausti, kokios lazerinės technologijos dirbtuvės naudoja. CO2 lazerinis pjaustymo metalo įrenginys gali būti puikus jūsų 15 mm plieno plokštės projektui, tuo tarpu pluošto lazerinis metalo pjaustytuvas gali žymiai sumažinti jūsų išlaidas aliuminio kampų partijai. Šio skirtumo supratimas suteikia jums geresnę poziciją vertinant pasiūlymus ir renkantis tinkamiausią partnerį jūsų konkrečioms reikmėms.

Metalų tipai ir medžiagų parinkimas lazeriniam pjaustymui

Jūs jau išsiaiškinote technologiją – tačiau čia medžiagos pasirinkimas gali labai paveikti jūsų biudžetą. Skirtingos rūšys metalų skirtingai reaguoja į lazerinį pjaustymą, tai turi įtakos viskam – nuo pjūvio krašto kokybės iki maksimalaus storio galimybių. Tačiau dauguma dirbtuvių tarsi tikisi, kad jūs jau žinote, kuris metalas tinka jūsų projektui. Užpildykime šią žinių spragą, kad galėtumėte priimti informuotus sprendimus prieš prašydami kainų pasiūlymų.

Pasirenkant medžiagas individualiems lazerinio pjaustymo metalo projektams, esminis dalykas – derinti penkis pagrindinius veiksnius: stiprumo reikalavimus, korozijai atsparumą, svorio apribojimus, estetinius poreikius ir kainą. Pasirinktas metalas tiesiogiai veikia pjaustymo greitį, krašto apdorojimą ir galiausiai – kiek jūs turėsite mokėti. Suprasdami, kaip kiekviena medžiaga elgiasi po lazerio spinduliu, galėsite optimizuoti tiek našumą, tiek biudžetą.

Plieno ir nerūdijančio plieno pjaustymo charakteristikos

Laidusis plienas išlieka pagrindinis medžiagų pjovimo lazeriu darbo žirklėmis – ir ne be priežasties. Šis geležies ir anglies lydinys siūlo didelį atsparumą ir kietumą palyginti žemiau kaina, todėl yra puikus pasirinkimas, kai korozija ir estetika nėra svarbiausi veiksniai. Plieną pjovus lazeriu gaunamos švarios briaunos, reikalaujančios minimalaus apdorojimo po to, o dirbtuvės gali tvarkyti įspūdingo storio medžiagas priklausomai nuo jų įrangos.

Kokio storio medžiagą galima realistiškai išpjauti? Pradedančiųjų šakotinių lazerų (500 W–1,5 kW) lygis leidžia efektyviai pjauti plonas lakštines medžiagas iki 3 mm. Vidutinės klasės sistemos (3 kW–6 kW) susidoroja su dauguma pramoninių užduočių, o aukštos galios įranga (10 kW–40 kW) išpjauna sunkias plokštes, viršijančias 25 mm storį. Kuo storesnė jūsų medžiaga, tuo daugiau reikia galios – kas tiesiogiai veikia jūsų kainos pasiūlymą.

• Laidausio plieno charakteristikos: Puiki suvirinamumas, lengvas formavimas ir apdirbimas, aukštas stiprumo ir kainos santykis, linkus korozijai be apdailos
• Geriausios panaudojimo sritys: Statybos komponentai, automobilių dalys, žemės ūkio įranga, baldų rėmai, mechanizmų korpusai
• Storio diapazonas: Iki 100 mm ir daugiau su deguonies pagalba aukštos galios CO2 sistemose; iki 25 mm standartinėse šviesolaidinėse lazerinėse sistemose

Nerūdijančio plieno lazerinis pjaustymas reikalauja didesnės lazerio galios nei minkštas plienas – tačiau pasiekiami puikūs rezultatai. Chromas, kuris suteikia nerūdijančiajam plienui atsparumą korozijai, taip pat veikia jo sąveiką su lazerio spinduliu. Tačiau lazeriu pjaunant nerūdijantį plieną gaunami grynūs pjūviai, kurių dažnai nereikia papildomai apdoroti.

• Nerūdijančio plieno charakteristikos: Puikus atsparumas korozijai, puiki stipris, gerai suvirinama, kietesnis už minkštą plieną, didesnė medžiagos kaina
• Geriausios panaudojimo sritys: Medicinos įranga, maisto apdirbimo komponentai, aviacijos detalės, architektūriniai elementai, jūrinės paskirties taikymai
• Briaunos kokybė: Švarūs pjūviai be beveik jokios oksidacijos naudojant azoto pagalbos dujas

Profesionalų patarimas: užklausiant kainos pasiūlymų dėl nerūdijančio plieno, nurodykite, ar reikia oksidacijai atsparių kraštų. Pjovimas su azotu kaip pagalbine medžiaga kainuoja brangiau, tačiau pašalina diskoloraciją, kurią gali sukelti deguonies naudojimas – svarbus niuansas matomoms detalėms ar maisto pramonei skirtiems gaminiams. matomos komponentams ar maisto pramonei tinkamiems taikymams .

Dirbant su aliuminiu, variu ir varine lydine

Ar prisimenate anksčiau aptartą refleksinį metalų iššūkį? Būtent čia medžiagų pasirinkimas tiesiogiai susijęs su technologijos pasirinkimu. Aliuminio pjovimas lazeriu, vario apdirbimas ir varinės lydinės apdorojimas visi reikalauja skaidulinės lazerinės technologijos, kad būtų pasiekti optimalūs rezultatai – be to, suprantant jų unikalias savybes galima protingiau projektuoti detalis.

Lazerio pjaunamas aliuminis siūlo nepasiekiamą derinį iš mažo svorio, ilgaamžiškumo ir kainos efektyvumo. Jis sveria apie vieną trečdalį plieno svorio, išlaikant geras stiprumo savybes, todėl puikiai tinka taikymams, kai svarbus kiekvienas gramas. Aliuminio lazerio pjaustymas sukuria švarius kraštus, tačiau dėl medžiagos šilumos laidumo šilumos paveiktos zonos gali būti šiek tiek didesnės nei pliene.

• Aliuminio charakteristikos: Mažas svoris (trečdalis plieno svorio), puiki šilumos ir elektros laidumas, gera korozijos atsparuma, lengvai anodizuojamas siekiant padidinti apsaugą
• Geriausios panaudojimo sritys: Automobilių skydai, aviacijos komponentai, elektronikos korpusai, šilumos sklaidytuvai, architektūriniai elementai
• Storumo apibrėžimai: Efektyviai pjaunamas iki 20 mm pluoštiniu lazeriu; reikalauja aukštesnių galios nustatymų nei atitinkamas plieno storis
• Dizaino pastaba: Dėl aliuminio minkštumo sudėtingi dizainai su labai smulkiais elementais gali reikalauti atidžiai apgalvoti minimalių elementų dydžių

Varis ir lazeriu pjaunamas varinis lydinys suteikia unikalių galimybių – taip pat ir iššūkių. Abu metalai pasižymi puikiu elektriniu laidumu ir natūraliomis antimikrobinėmis savybėmis, todėl yra būtini elektros komponentams, dekoratyviniam furnirui bei specializuotoms aplikacijoms. Pluoštiniai lazeriai efektyviai apdoroja abu medžiagų tipus, nors dėl jų aukštos atspindinčiosios gebos ir šilumos laidumo pjovimo greičiai dažniausiai yra lėtesni nei plieno.

• Vario charakteristikos: Puikus elektrinis laidumas, puikus atsparumas korozijai, antimikrobinės savybės, išskirtinis estetinis patrauklumas
• Varinio lydinio charakteristikos: Geresnė stiprybė ir plastiškumas lyginant su grynu variu, žemesnis trinties koeficientas, puikiai tinka dekoratyvinėms aplikacijoms, lengvai apdirbamas ir lituojamas
• Geriausios panaudojimo sritys: Elektros jungtys, architektūriniai elementai, muzikos instrumentai, dekoratyvinis furniras, šilumokaičiai
• Kainos apmąstymas: Aukštesnės medžiagų kainos ir lėtesni pjovimo greičiai reiškia, kad vario ir varinio lydinio projektai paprastai brangesni

Skamba sudėtingai? Štai supaprastinta sprendimų priėmimo schema: pasirinkite paprastąjį plieną, kai svarbiausia kaina ir stiprumas, o korozija nėra kritinė. Pasirinkite nerūdijantį plieną reiklioms aplinkoms ar maisto pramonei. Rinkitės aliuminį, kai svorio mažinimas atsiperka nedidelę kainos prieaugį. Palikite varį ir varinius lydinius tiems atvejams, kai reikalingos jų unikalios elektrinės, šilumos laidumo ar estetinės savybės.

Šių medžiagų savybių supratimas dar iki susisiekiant su gamintoju suteikia geresnę derybų poziciją. Jūs žinosite, kodėl nerūdijančio plieno kaina aukštesnė už paprastojo plieno, kodėl jūsų aliuminio detalėms gali prireikti specifinių kraštų apdorojimo ypatumų ir ar tikrai būtinas varis – ar galėtų tiktinti pigesnis pakaitalas. Apkabinę šiomis žiniomis, esate pasirengę pereiti prie kito svarbaus žingsnio: tinkamai paruošti savo konstrukcijos failus.

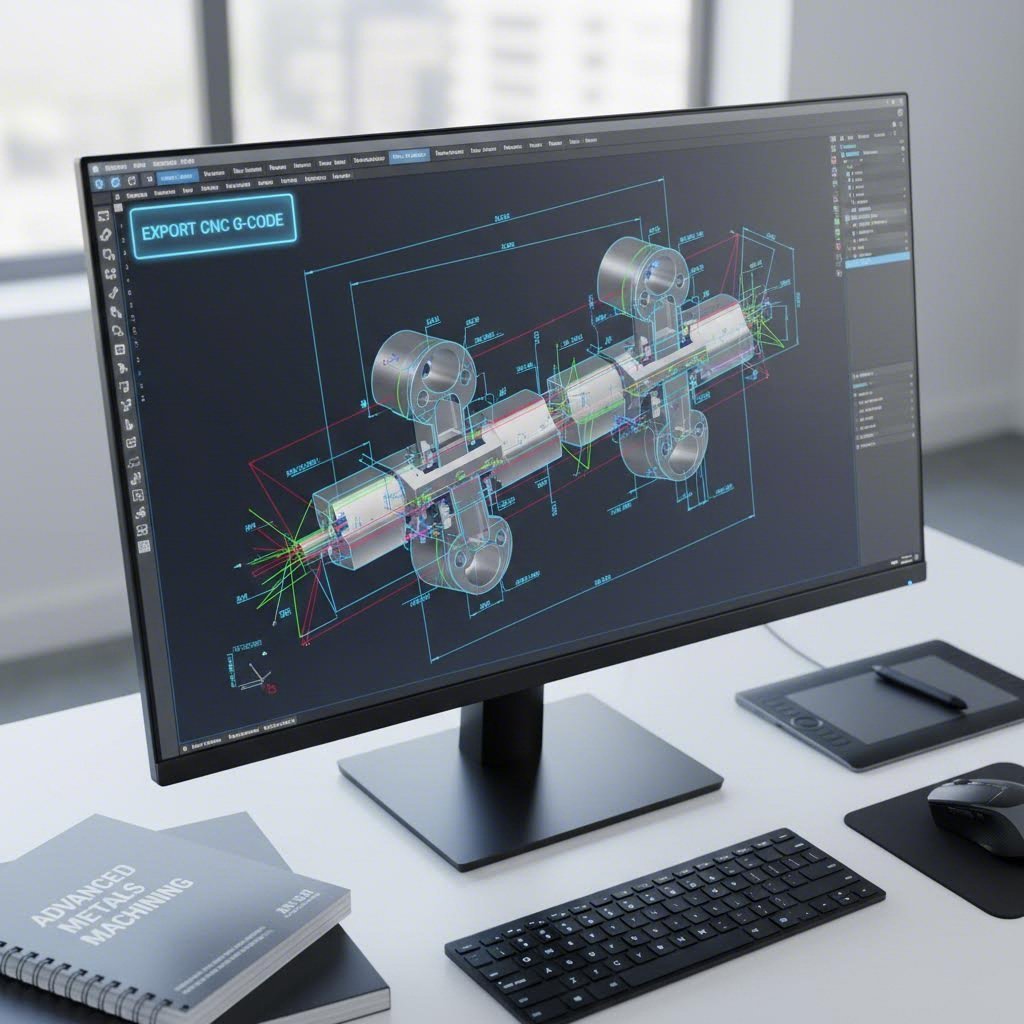

Projektavimo gairės ir failų paruošimo reikalavimai

Jūs jau pasirinkote metalą ir suprantate technologiją – tačiau čia daugelis projektų susiduria su netikėtomis delsos. Projektų failų pateikimas, neatitinkančių gamybos reikalavimų, reiškia pakartotines taisymo iteracijas, prarastą laiką ir kartais brangius perprojektavimus. Tačiau dauguma gamyklos įmonių savo projektavimo nurodymus slepia sunkiai randamoje dokumentacijoje, todėl problemų atrandate tik po to, kai jau įkėlėte savo failus.

Projekto paruošimas teisingai iš pirmo karto – tai ne tik frustacijos vengimas, bet ir tiesioginis poveikis jūsų pasiūlymui. Tikslus lazerinis pjovimas reikalauja failų, kurie be kliūčių būtų verčiami į mašinos instrukcijas. Kuo geriau paruošite failus, tuo greičiau gausite užsakymą ir tuo tiksliau bus jūsų lazeriu supjaustyti detalės.

Failų formatai ir dizaino programinės įrangos suderinamumas

Kokį failų formatą turėtumėte pateikti? Tai priklauso nuo naudojamos projektavimo programinės įrangos ir gamyklos galimybių, tačiau dauguma gamintojų priima pagrindinę vektorinių formatų rinką.

Pramonės standartai apima:

• DXF (Brėžinių keitimo formatas): Lazerio ir CNC įrangos universali kalba. Beveik visi gamintojai priima DXF failus, todėl tai saugiausias pasirinkimas užtikrinant suderinamumą
• DWG (AutoCAD natūralus formatas): Dažnai naudojamas inžinerijos ir architektūros srityse. Dauguma dirbtuvių šiuos failus viduje konvertuoja į DXF formatą
• AI (Adobe Illustrator): Populiarus dekoratyviniams ir meniniams projektams. Prieš pateikiant įsitikinkite, kad visi tekstai paversti kontūrais
• EPS ir SVG: Vektoriniai formatai, tinkantys paprastesniems dizainams, nors kai kurios dirbtuvės tiksliesniems darbams teikia pirmenybę DXF

Štai viena detalė, kuri dažnai sugauta pirmą kartą klientus: jei jūsų failas buvo konvertuotas iš rastrinio paveikslėlio, atidžiai patikrinkite matmenis. JPEG ar PNG paveikslėlio paverčimas į vektorius gali sukelti mastelio klaidų. Jūsų dizaino spausdinimas 100 % mastelyje padeda patikrinti, ar matmenys atitinka numatytuosius prieš pateikiant.

Naudojate studentinę programinę įrangą? Nesijaudinkite – „Student Version“ vandens ženklai, kurie atsiranda failuose iš tokių programų kaip SolidWorks, paprastai ignoruojami gamybos sistemų. Tačiau visi aktyvūs teksto langai turi būti paversti į formas. Illustrator programoje tai reiškia „apvalkalų kūrimą“. CAD programose ieškokite komandų, tokių kaip „explode“ arba „expand“.

Svarbiausi projektavimo reikalavimai švariems pjaustymams

Lazerio pjaustymo tikslumas labai priklauso nuo proceso fizinės ribotumo supratimo. Net pažangiausias lazerio pjaustymo CNC aparatūra turi apribojimų – ir projektavimas šiose ribose užtikrina, kad jūsų detalės būtų gautos tiksliai tokios, kokios numatytos.

Išpjovos pločio leidžiami nuokrypiai

Kai lazeris pjauna metalą, jis išgarina ploną medžiagos juostelę, vadinamą išpjova. Šis plotis paprastai svyruoja nuo 0,1 mm iki 0,5 mm, priklausomai nuo medžiagos storio, lazerio tipo ir galios nustatymų. Kodėl tai svarbu? Jei projektuojate sujungiamas dalis ar tiksliais surinkimais, turite atsižvelgti į šį medžiagos šalinimą savo matmenyse.

Minimalūs elementų dydžiai

Tie sudėtingi jūsų dizaino detališkumai gali atrodyti tobula ekrane – bet per maži elementai tiesiog negali būti tinkamai išpjauti . Bendrosios rekomendacijos apima:

• Minimalus skylės skersmuo: Paprastai lygus arba didesnis už medžiagos storį
• Minimalus plyšio plotis: Paprastai 1,5 karto didesnis už medžiagos storį
• Minimalus teksto aukštis: Dažnai 3 mm arba didesnis, kad būtų skaitomas
• Minimalus sienelės plotis (medžiaga tarp pjaustymų): Paprastai atitinka medžiagos storį

Kampų spindulio reikalavimai

Lazeriniai spinduliai turi fizinį plotį, todėl absoliučiai aštrūs vidiniai kampai yra nepasiekiami. Vidiniai kampai natūraliai turės nedidelį spindulį, kuris sudaro apie pusę kerf pločio. Elementams, kuriuose svarbus įtempimas, tyčinis kampų suapvalinimas (0,5–1 mm) iš tikrųjų pagerina konstrukcinį tvirtumą, pašalinant įtempimo koncentraciją.

Atstumas tarp pjaustymų

Per artimai viena šalia kitos esančios pjaunamos linijos sukelia šilumos kaupimąsi, dėl ko gali išsikreipti plonos detalės arba būti pažeista pjūvio kokybė. Lygiagrečių pjaunamų linijų atstumas tarp viena kitos turėtų būti ne mažesnis kaip 1,5 jūsų medžiagos storio — didesnis, jei taikoma šilumai jautrioms aplikacijoms.

Leistinų nuokrypių specifikacijos

Kokius tikslumo lygius galima realistiškai pasiekti? Standartinės lazerinės CNC operacijos paprastai pasiekia nuokrypius nuo ±0,1 mm iki ±0,2 mm. Jei reikalingi tikslesni reikalavimai, aptarkite savo poreikius iš anksto – ±0,05 mm nuokrypių pasiekimas gali reikalauti specialių procesų ar apdorojimo po mechanizavimo, kas paveiks tiek kainą, tiek terminus.

Failo paruošimo kontrolinis sąrašas

Prieš pateikdami savo projektą, atlikite šį žingsnis po žingsnio patikrinimą, kad išvengtumėte dažnų klaidų, delstančių gamybą:

1. Visą tekstą paversti kontūrais ar figūromis — užveskite pelės žymeklį ant teksto elementų, kad patikrintumėte, ar jie daugiau nebėra redaguojami kaip tekstas
2. Patikrinkite matmenis mastelyje 100 % — išspausdinkite savo projektą arba naudokite programinės įrangos matavimo įrankius tikslumui patvirtinti
3. Patikrinkite, ar nėra pasikartojančių arba persidengiančių linijų —tai verčia lazerį kirpti tą patį kelią du kartus, gaištant laiką ir galimai pažeidžiant kraštus
4. Pašalinkite visus paslėptus sluoksnius ir konstrukcines geometrijas —įtraukite tik elementus, kuriuos norite iškirpti
5. Užtikrinkite, kad visos formos būtų uždaros keliai —atviri keliai sukelia painiavą dėl to, kurias sritis reikia iškirpti, o kurias ne
6. Patikrinkite, ar minimalūs elementų dydžiai atitinka medžiagos reikalavimus —patikrinkite skyles, plyšius ir tekstą pagal pasirinktą storį
7. Atsižvelkite į kerf pločio matmenis tikslumui reikalaujančiuose surinkimuose —pakeiskite matmenis, jei jungiamos detalės reikalauja tikslių priderinimų
8. Patvirtinkite, kad išsaugoti išpjovimai tinkamai prijungti —vidinės detalės, kurios nėra sujungtos su pagrindiniu dizainu, iškris ir bus prarastos
9. Išsaugokite priimtame vektoriniame formatе —DXF užtikrina labiausiai universalų suderinamumą
10. Įtraukite matmenų brėžinį, jei tikslumas yra kritinis —padeda gamintojams suprasti jūsų tikslumo reikalavimus

Kaip dizaino sudėtingumas veikia jūsų išlaidas? Kiekvienas perforavimas (kur lazeris pradeda naują pjauną) ir kiekvienas krypties pasikeitimas prideda pjaustymo laiko. Paprastas stačiakampis su keturiais kampais pjaunamas greičiau nei puošnus dekoratyvinis modelis su šimtais sudėtingų kreivių. Kai svarbu biudžetas, apsvarstykite, ar supaprastintas dizainas galėtų pasiekti jūsų funkcinius tikslus – arba ar estetinė vertė pateisina papildomą pjaustymo laiką.

Šių gairių laikymasis ne tik neleidžia atsirasti vėlavimams – tai rodo gamintojams, kad suprantate procesą. Įmonės vertina gerai paruoštas bylas, o tai gali pasiteisinti geresniu bendravimu, greitesniais pasiūlymais ir sklandesniu projekto vykdymu. Kai jūsų projektų bylos tinkamai paruoštos, esate pasirengę įvertinti, kaip ši technologija atlaiko konkurenciją su alternatyviais pjaustymo metodais.

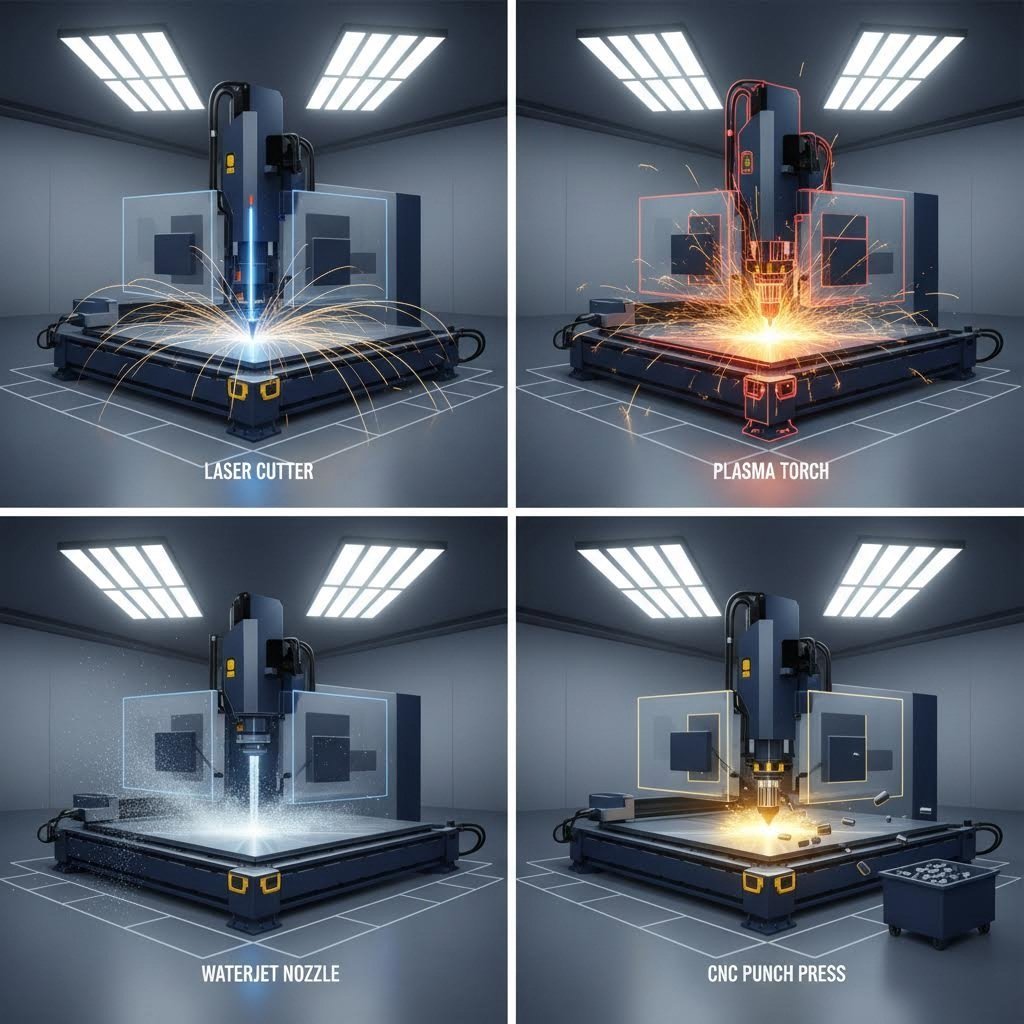

Lazerio pjaustymas palyginus su alternatyviais metodais

Žinote, kad individualus metalo pjaustymas laseriu užtikrina tikslumą – bet ar visada tai yra tinkamiausias pasirinkimas? Štai ką daugelis gamintojų nepasiūlo savanoriškai: priklausomai nuo jūsų projekto reikalavimų, alternatyvios technologijos iš tikrųjų gali pasitarnauti geriau. Netinkamo pjaustymo metodo pasirinkimas gali kainuoti tūkstančius papildomų eurų arba pakenkti detalės kokybei. Suprasdami, kada kuri technologija pranašesnė, galėsite kontroliuoti šį sprendimą.

Keturi pagrindiniai technologijų tipai dominuoja paieškose apie metalo pjaustymą šalia manęs: lazerinis pjaustymas, vandens srovės pjaustymas, plazmos pjaustymas ir CNC skylės gręžimas. Kiekvienas iš jų turi savitas stipriasias puses, o „geriausias“ pasirinkimas visiškai priklauso nuo jūsų medžiagos, storio, tikslumo reikalavimų ir biudžeto apribojimų. Pažvelkime, kada verta rinktis kiekvieną iš jų – ir kada ieškoti kitur.

Kada laserinis pjaustymas pranašesnis už alternatyvas

CNC lazerinis pjaustymas yra geriausias variantas plonoms ir vidutinio storio medžiagoms, kurioms reikia sudėtingų detalių ar siaurų tolerancijų. Jei jūsų projektui reikalingi švarūs kraštai, mažos skylės ar sudėtinga geometrija, lazerinė technologija dažniausiai užtikrina geresnius rezultatus.

Pagal pramonės testavimas keliose skirtingose technologijose , lazerinis pjaustymas siūlo pagrindinius pranašumus:

• Išskirtinis tikslumas: Tolerancijos ±0,1 mm pasiekiamos tinkamose medžiagose
• Aukšta kokybė kraštų: Švarūs pjūviai, dažnai nereikalaujantys papildomo apdorojimo
• Greita apdorojimo: Greitas pjaustymas medžiagoms iki 20–25 mm storio
• Mažas pjūvio plotis: Mažiau medžiagų atliekų lyginant su plazma ar vandens srove
• Sudėtingų elementų kūrimo gebėjimas: Mažos skylės, aštrūs kampai ir detalūs raštai vykdomi tiksliai

Tikslios metalo pjovimo aplikacijos, tokios kaip elektronikos korpusai, medicinos prietaisų komponentai ir dekoratyviniai architektūriniai skydai, paprastai teikia pirmenybę lazerinei technologijai. Kai jūsų detalių reikia tiksliai sujungti arba jos turi smulkius elementus, plieno ir kitų metalų pjovimui dažniausiai geriausią vertės pasiūlymą suteikia lazeris.

Tačiau lazerinis pjovimas turi apribojimus. Labai stori medžiagų sluoksniai (daugiau nei 25 mm daugumai sistemų), šilumai jautrios lydinys ir ne metalinės medžiagos gali reikalauti alternatyvių sprendimų. Šių ribų supratimas padeda išvengti nusivylimo keliančių pokalbių su gamintojais, kurie negali pristatyti to, ko jums reikia.

Pasirinkimas tarp terminio ir neturminio pjovimo

Štai skirtumas, kuris veikia tiek detalių kokybę, tiek medžiagų pasirinkimą: lazerinis ir plazminis pjovimas yra terminiai procesai, o vandens srove pjovimas visiškai naudoja be šilumos. Šis esminis skirtumas nulemia, kuri technologija tinka konkrečioms aplikacijoms.

Plazminis pjovimas: storio metalo specialistas

Kai ieškote plazmos pjaustymo šalia manęs ar plazmos pjaustymo paslaugų šalia manęs, dažniausiai turite reikalą su stora laidžia medine, kur svarbiau greitis ir kaina nei itin tikslus tikslumas. Plazmos pjaustyklės naudoja elektros lanką ir suspaustą dujas, kad efektyviai ištirpintų plieną, aliuminį ir varį.

Plazmos pjaustymas yra dominuojantis dirbant su:

• Plieninėmis plokštėmis storesnėmis nei ½" (12 mm)
• Konstrukcinio plieno gamybos projektai
• Stambiosios įrangos gamyba
• Taikymais, kuriuose priimtinas nedidelis kraštų šiurkštumas

Kainos pranašumas yra didelis – plazmos sistemos kainuoja apie 90 000 JAV dolerių, palyginti su 195 000 JAV dolerių panašios galios vandens srove pjaunančia įranga. Metaliniams gaminiams skirtoms dirbtuvėms, kurios specializuojasi storo plieno ir aliuminio apdorojimu, plazma dažnai užtikrina geriausią grąžą iš investicijų.

Vandens srovės pjaustymas: be jokios šilumos, maksimali universalumas

Vandens srovės pjaustymas naudoja aukšto slėgio vandenį, sumaišytą su abrazyvinėmis dalelėmis, kad be šilumos poveikio būtų galima pjaustyti praktiškai bet kokį medžiagą. Šis šaltojo pjaustymo procesas visiškai pašalina išlinkimą, sukietėjimą ir šilumos paveiktas zonas.

Pasirinkite vandens sriegį, kai jūsų projekte yra:

• Šilumai jautrūs medžiagų tipai, kurie būtų iškraipyti arba sukietėtų termine pjovimo metu
• Storos medžiagos, viršijančios lazerinio pjaustymo galimybes (iki kelių colių)
• Nemetalinės medžiagos, tokios kaip akmuo, stiklas ar kompozitai
• Taikymai, reikalaujantys visiškai be šiluminio iškraipymo

Vandens srovės pjaustymo rinka sparčiai auga ir prognozuojama, kad 2034 m. pasieks daugiau nei 2,39 mlrd. USD, dėl paklausos dėl šilumos nekeliančio pjaustymo aviacijos, medicinos ir tikslinės gamybos srityse.

CNC Skabymas: Didelės apimties Paprasti Formatai

Projektams, kuriems reikia tūkstančių identiškų detalių su santykinai paprastomis geometrijomis – tokiomis kaip montavimo skylės, grotelės ar pagrindiniai išpjovimai – CNC skabymas dažnai yra pigesnis už lazerinį pjaustymą. Skabymo įrenginiai naudoja formuotas mirgas, kad greitai išspausdintų per lakštines metalo plokštes, todėl yra idealūs didelės apimties gamybai, kur pradinės paruošimo išlaidos gali būti paskirstytos per daugybę detalių.

CNC skabymas puikiai tinka, kai:

• Reikia labai didelio kiekio identiškų detalių
• Formos atitinka turimas mirties komplektus (apskritimai, stačiakampiai, standartiniai modeliai)
• Medžiagos storis patenka į išpūtimo diapazoną (paprastai iki 6 mm)
• Svarbesni greitis ir vieno gaminio savikaina nei detalumo galimybės

Gamintojas	Lazerinis pjovimas	Plazminė girta	Vandens strūvio girta	Cnc pločiavimas
Tikslumas	±0,1 mm (puikus)	±0,5–1 mm (vidutinis)	±0,1–0,2 mm (labai geras)	±0,1 mm (geras)
Medžiagos storis	Iki 25 mm įprastai	Iki 150 mm ir daugiau	Iki 200 mm ir daugiau	Iki 6 mm įprastai
Briaunos kokybė	Puikus, minimalus apdaila	Šiurkštesnis, gali reikėti šlifavimo	Sklandus, galimas nedidelis nuolydis	Švarus, galimas nedidelis perlinkis
Šilumos paveiktas zonos	Mažas, tačiau pastebimas	Didelis, reikšmingas	Nėra (šaltasis procesas)	Nėra (mechaninis)
Tinkamiausias	Tikslūs komponentai, plonas–vidutinio storio metalas	Storasis plienas, kainai jautrūs projektai	Šilumai jautrios medžiagos, storos pjūvio dalys	Didelis kiekis paprastų formų
Santykinė kaina	Vidutinis	Žemesnis storoms medžiagoms	Aukštesnis (lėtesnis procesas)	Žemiausias didelėms apimtims

Priimant sprendimą

Pasiklauskite šių klausimų pasirenkant pjovimo technologiją:

• Koks jūsų medžiagos storis? Mažiau nei 20 mm – pageidautina lazerinė pjovimo technologija; daugiau nei 25 mm – pageidautina plazminė ar vandens srauto pjovimo technologija
• Kokios tikslios turi būti pjūvio dalys? Griežtos leistinos nuokrypių ribos palankesnės lazerinei ar vandens srauto pjovimo technologijai
• Ar kaitra yra problema? Taikymai, jautrūs šilumai, reikalauja vandens srovės pjovimo
• Koks jūsų kiekis? Dideli kiekiai paprastų formų gali būti palankesni CNC plokščio pjovimo skardos kalibruotei
• Koks jūsų biudžetas? Plazma siūlo kainos pranašumus storesniam plienui; lazeris užtikrina naudą tiksliesiems darbams

Daugelis sėkmingų gamybos dirbtuvių išlaiko kelias technologijas būtent todėl, kad viena technologija negali optimaliai apdoroti visų taikymų. Įvertindami pasiūlymus, nesivaržykite klausti, ar rekomenduojama technologija tikrai tinka jūsų projektui – ar galbūt alternatyva galėtų duoti geresnių rezultatų. Šių kompromisų supratimas paverčia jus ne aktyviu klientu, o informuotu partneriu gamybos procese.

Paaiškinti kaštų veiksniai ir kainodaros kintamieji

Štai nepatogi tiesa, kurią dauguma gamintojų iš pradžių nepaaiškina: jūsų gauta laserinio pjaustymo kaina nėra savavališka – ji apskaičiuota pagal tikslią formulę, į kurią įtraukiami kintamieji, apie kuriuos jūs tikriausiai nežinojote. Šių kaštų veiksnių supratimas tenkina ne tik smalsumą; tai suteikia jums galimybę optimizuoti savo projektą, sumažinti išlaidas ir užduoti protingus klausimus, kurie rodo, kad jūs nesate lengvas taikinys pernokusioms kainoms.

Didžiausia klaidinga nuostata? Manymas, kad kaina susijusi daugiausia su medžiagos plotu. Iš tikrųjų mašinos darbo laikas yra svarbiausias veiksnys, lemiantis jūsų užsakytinių pjaunamų metalinių detalių išlaidas. Paprastas stačiakampis ir puošnus dekoratyvinis skydas, pjaustyti iš identiškų lakštų, gali turėti radikaliai skirtingas kainas – kartais net penkiskart ar daugiau.

Kainos pasiūlymų kintamųjų ir kainodaros veiksnių supratimas

Kiekvienas lazerinio pjaustymo pasiūlymas grindžiamas pagrindine skaičiavimo formule: Galutinė kaina = (Medžiagų kainos + Kintamosios išlaidos + Fiksuotos išlaidos) × (1 + Pelno marža). Paanalizuokime, ką tai reiškia jūsų piniginei.

Materialinės išlaidos apima ne tik pirktą grynają metalą, bet ir atliekas, susidarančias pjaunant. Užsisakę individualiai pjaustomų metalų, dirbtuvės turi atsižvelgti į visą lapo kainą, net jei jūsų detalių naudojama tik 60 % medžiagos. Efektyvus dalių komponavimas – detalių strategiškas išdėstymas lamente – tiesiogiai sumažina šį atliekų faktorių.

Kintamos išlaidos yra mašinos darbo laikas, padaugintas iš dirbtuvių valandinės kainos. Pagal pramonės duomenys , tipinės lazerinio pjaustymo mašinų valandinės kainos svyruoja nuo 60 iki 120 JAV dolerių, priklausomai nuo įrangos galimybių ir galios lygio. Jūsų dizainas nulemia, kelias minutes ar valandas veiks ta mašina.

Fiksuotos išlaidos dengia eksploatacijos sąnaudas – nuomą, įrangos remontą, programinės įrangos licencijas ir administracines išlaidas – proporcingai paskirstytas jūsų projektui.

Štai pagrindiniai kaštų veiksniai, surašyti pagal jų tipinį poveikį galutinei kainai:

• Medžiagos storis: Svarbiausias kintamasis. Dvigubai padidinus storį, pjovimo laikas gali padidėti daugiau nei dvigubai, nes laseriui reikia judėti žymiai lėčiau, kad visiškai prasiskverbti
• Dizaino sudėtingumas: Detalūs raštai su daugybe kreivių ir krypčių pasikeitimų verčia įrenginį sulėtinti, todėl pailgėja apdorojimo laikas
• Praleidimų skaičius: Kiekvieną kartą, kai laseris pradeda naują pjaustymą, jis pirmiausia turi pradurti medžiagą. Dėl susikaupusio dūrimo laiko brangesnis yra dizainas su 100 mažų skylučių nei viena didelė išpjova
• Medžiagos tipas ir rūšis: Aukštos kokybės aliuminis ar nerūdijantis plienas kainuoja daugiau nei paprastas plienas – tiek pradinės medžiagos kainoje, tiek kartais apdorojimo laike
• Užsakymo kiekis: Paruošimo kaštai, paskirstyti daugiau detalių, reiškia žemesnę kainą vienai daliai
• Apdailos reikalavimai: Antraeilės operacijos, tokios kaip lenkimas, šlifavimas arba miltelinis dažymas, prideda darbo jėgos ir apdorojimo kaštų

Kaip dizaino sudėtingumas veikia jūsų biudžetą

Įsivaizduokite dvi dalis: paprastą 6" × 6" kvadratą ir sudėtingą dekoratyvinį skydelį su tokiais pat išoriniais matmenimis, tačiau turintį 50 vidinių išpjovų ir puošnius raižinius. Abu naudoja tą patį medžiagą – tačiau dekoratyvinio skydelio kaina gali būti penkiskart didesnė. Kodėl?

Pjaustymo atstumas: Bendras tiesiamos spindulio ilgis tiesiogiai susijęs su laiku. Ilgesni keliai reiškia aukštesnes išlaidas. Tas dekoratyvinis skydelis gali reikalauti 10 pėdų pjovimo, o paprastas kvadratas – tik 2 pėdų.

Pritaikymo operacijos: Kiekviena vidinė išpjova reikalauja, kad lazeris pradurtų medžiagą prieš pradedant pjaustyti. Dizainas su daugeliu pridūrimų gali kainuoti brangiau nei viena didelė išpjova tiesiog dėl bendro pridūrimo laiko – net jei bendras pjovimo atstumas yra panašus.

Greičio kaita: Sudėtingos geometrijos, tokios kaip siauri lankai ir aštrūs kampai, verčia pjaunamąją galvutę nuolat sulėtinti ir pagreitinti. Tiesią liniją galima pjaustyti greičiau nei sudėtingus lankus, nes įrenginys paprastose trajektorijose išlaiko aukštesnį vidutinį greitį.

Tolerancijos reikalavimai: Nurodant tikslesnius ribinius nuokrypius nei funkcionaliai būtina, paslėptai didėja sąnaudos. Norint išlaikyti labai tikslius matmenis, įrenginiai turi veikti lėtesniais, griežčiau kontroliuojamais greičiais. Prieš reikalaujant ±0,05 mm tolerancijų, paklauskite savęs, ar jūsų taikymui tikrai tiktų ±0,2 mm.

Kiekis ir masto ekonomija

Paruošimo mokesčiai atspindi vienkartinės sąnaudas – medžiagos įkrovimą, mašinos kalibravimą, jūsų failo paruošimą – kurios paskirstomos skirtingai priklausomai nuo užsakymo dydžio. Užsisakykite 10 detalių, ir 50 JAV dolerių paruošimo mokestis prideda po 5 JAV dolerius vienai daliai. Užsisakykite 100 detalių, ir tai kainuos tik po 0,50 JAV dolerio kiekvienai.

Pagal industrijos analizė , kiekio nuolaidos gali pasiekti net 70 % didelėms partijoms. Mašinai nereikia iš naujo nustatinėti tarp identiškų detalių, o medžiagos išdėstymas tampa efektyvesnis didesnėmis partijomis. Jei numatote ateityje reikėsiančias dalis, dažnai apsimoka užsakymus sujungti.

Kiti papildomi sąnaudų veiksniai

Be pagrindinių kintamųjų, keletas veiksnių gali padidinti jūsų kainos pasiūlymą:

• Skubus gamybos vykdymas: Skubūs užsakymai verčia dirbtuves persitvarkyti grafikus ir gali reikalauti viršvalandžių – tikėtis aukštesnės kainos
• Failo paruošimas: Pateikiant failus su klaidomis (dubliuotos eilutės, atviros kontūros, trūkstami matmenys), technikams prieš pjovimą tenka taisyti problemas, dažnai už papildomas mokesčius
• Specialios medžiagos: Užsakant iš specialiųjų lydinių, kurių dirbtuvėse nėra, pjaunamą metalą pagal matmenis, gali būti taikomi papildomi medžiagų užsakymo mokesčiai
• Vežimas ir logistika: Sunkios ar trapios detalės reikalauja ypatingo tvarkymo ir pakavimo

Realistinė biudžeto įvertinimas

Nors tikslūs lazerio pjaustymo mokesčiai kinta priklausomai nuo tiekėjo, jūs galite sukurti protingus įvertinimus apsvarstę šiuos santykius: paprasti dizainai ploname mažangrūdžiame plienelyje yra jūsų bazinė kaina. Kiekvienas sudėtingumo veiksnys – storesnė medžiaga, sudėtingi raštai, atspindinčios medžiagos, siauri toleransai – padaugina šią bazinę kainą. Prašydami pasiūlymų iš keleto tiekėjų, galite geriau suvokti, ko tikėtis konkrečių projekto tipų atveju.

Išmintingiausias požiūris? Prieš galutinai patvirtinant projektus, paklauskite potencialių gamintojų, kurie pakeitimai labiausiai sumažintų jūsų išlaidas. Kartais nedideli projekto pakeitimai – įvedant kampų apvalinimus, sujungiant mažas skyles į plyšius ar priimant šiek tiek lauzesnius tolerancijas – gali sumažinti pasiūlymus 20–30 % be funkcionalumo paaukojimo. Turėdami šią informaciją apie sąnaudas, esate pasiruošę suprasti, kaip šios tiksliai išpjautos detalės pritaikomos realiose taikymo srityse įvairiose pramonės šakose.

Populiarios programos visose pramonėse

Dabar, kai suprantate sąnaudas – kur būtent šis tikslus pjaustymas faktiškai naudojamas? Štai kas gali jus nustebinti: individualus metalo pjaustymas lazeriu apima beveik visas įmanomas pramonės šakas. Nuo automobilio, kuriuo važiuojate, iki telefono jūsų kišenėje – lazeriu pjaunamos komponentės slepiasi tiesiog akyse. Suprasdami šiuos taikymo būdus, galite nuspręsti, ar ši technologija tinka jūsų konkrečiam projektui, – ir tai suteikia kontekstą, kodėl tam tikros pramonės šakos dominuoja gamybos srityje.

Pagal industrijos analizė , individualūs metalo lazerio pjaustymo sprendimai siūlo tikslumą, greitį ir universalumą, atitinkantį šiuolaikinių inovatyvių sektorių reikalavimus. Pažvelkime, kur faktiškai baigiasi lazeriu pjaunamas metalas – ir ką tai reiškia jūsų projektui.

Automobilių ir pramoninių komponentų taikymas

Atidengę automobilio variklio dangtį, matote dešimtis lazeriu pjaunamų komponentų. Automobilių pramonė labai priklauso nuo pramoninio lazerio pjaustymo – nuo rėmo tvirtinimo detalių iki degalų tiekimo sistemos dalių. Kodėl? Todėl, kad tikslumas yra svarbus, kai detalės turi idealiai tikti viena prie kitos ekstremaliomis sąlygomis.

Automobilių programinės įrangos:

• Korpuso komponentai: Konstrukcinės plokštės, stiprinimo tvirtinimo elementai ir rėmo dalys, išpjautos pagal tiksliai nustatytus reikalavimus
• Išmetimo sistemos surinkimai: Šilumos skydai, kolektorių dalys ir nestandartiniai išmetimo vamzdžiai, reikalaujantys tikslios instalacijos
• Elektrinių automobilių dalys: Baterijų korpusai, variklių tvirtinimo vietos ir aušinimo sistemų komponentai
• Vidiniai elementai: Prietaisų skydo tvirtinimo detalės, sėdynių rėmai ir apdailos priedų montavimo plokštės
• Sukabinimo sistemos dalys: Valdymo svirties komponentai, tvirtinimo priedai ir nestandartiniai našumo patobulinimai

Automobilių sektoriuje individualus metalo lazerinis pjaustymas leidžia gamintojams didinti gamybą, išlaikant nuolatinę kokybę, mažinant atliekas ir gerinant efektyvumą. Tai daro jį idealų tiek masinei gamybai, tiek individualiems rinkos dalies detalėms.

Pramonės įranga ir mechanizmai:

Sunkieji mechanizmai ir pramoninė įranga reikalauja patikimų, tiksliai pagamintų detalių, kurios patikimai veiktų sudėtingomis sąlygomis. Lazerinė gamyba leidžia gamintojams gaminti:

• Pavaros ir jungtys: Tikslūs komponentai galios perdavimo sistemoms
• Mechanizmų korpusai: Korpusai ir apsaugos, saugantys vidinius mechanizmus
• Tvankos plokštės: Konstrukciniai elementai, teisingai pozicionuojantys variklius, jutiklius ir valdymo sistemas
• Tiesiamosios dalys: Laikikliai, vedžiklės ir atraminės konstrukcijos medžiagų transportavimui
• Žemės ūkio įranga: Ištvermingos detalės traktoriams, derliaus nuėmimo mašinoms ir drėkinimo sistemoms, veikiančioms sunkiomis sąlygomis

Lazeriniu būdu pjaustomų metalo lakštų pakartojamumas užtikrina, kad keistinos detalės tiksliai atitiktų originalas – tai labai svarbu, kai įrangos prastovos kainuoja tūkstančius kas valandą.

Architektūriniai, ženklinimo ir dekoratyviniai projektai

Ar jau kartą ėjote pro pastatą su sudėtingomis metalinėmis fasado plokštėmis ar nuostabiomis dekoratyvinėmis turėklais? Labai tikėtina, kad šios detalės buvo pagamintos naudojant lazerinį lakštinio metalo pjaustymo įrenginį. Architektai ir dizaineriai vis dažniau kreipiasi į lazerinį pjaustymą tada, kai susitinka estetika ir tikslumas.

Architektūra ir statyba:

• Dekoratyvinės metalinės plokštės: Fasado elementai su geometriniais raštais, organiniais dizainais ar individualiu meniniu darbu
• Konstrukciniai komponentai: Plieniniai kampai, jungiamosios detalės ir specialūs tvirtinimai, atitinkantys tiksliai nustatytus specifikacijas
• Turėklai ir vartai: Puošnūs turėklai ir saugumo elementai, derinantys funkcionalumą su vizualiniu patrauklumu
• Šviestuvai: Individualūs žibintų gaubtai, kabantys korpusai ir sklaidytuvų plokštės
• Kambarių pertvaros: Perforuotos ekranų ir privatumo plokštės su sudėtingais išpjovimo raštais

Lazerio pjaustymas suteikia švarias, aštrias linijas, kurios suteikia gyvybę inovatyviems dizainams, tiek estetiniais, tiek funkcionaliais tikslais. Ši galimybė radikaliai pakaitė tai, kas įmanoma šiuolaikinėje architektūroje.

Ženklinimas ir prekės ženklai:

Einant per bet kurį komercinį rajoną matyti, kad lazerio pjaustymo lakštinis metalas naudojamas visur – nuo ryškių parduotuvių iškabų iki subtilių navigacijos sistemų. Lazerio pjaustymo ir graviravimo galimybės leidžia:

• Kanalinių raidžių paviršiai: Tiksliai pjaustomas aliuminis ir nerūdijantis plienas apšviestoms iškaboms
• Erviniai logotipai: Prekės ženklai su švariais kraštais, kurie atspindi šviesą ir šešėlius
• Navigacijos sistemos: Krypties nurodymo ženklai ligonnicms, oro uostams ir komerciniams kompleksams
• Atminimo lentos: Detali tekstinė ir vaizdinė informacija paminklinėms instalacijoms
• Parodų ekspozicijos: Nešiojami reklaminiai elementai, reikalaujantys vizualinio poveikio

Menas ir kūrybinės taikymo sritys:

Dailininkai ir dizaineriai naudoja lazeriu pjaunamą lakštinį metalą kūriniams kurti, kurių būtų neįmanoma pasiekti – arba kurie užimtų neproporcingai daug laiko – naudojant tradicines gamybos metodus. Nuo galerijų skulptūrų iki individualių papuošalų, ši technologija atveria naujas kūrybines galimybes:

• Metalinės skulptūros: Didelio formato meno instaliacijos su sudėtingomis neigiamosiomis erdvėmis
• Papuošalų detalės: Detalūs raštai iš aukso, sidabro ir vario
• Namų dekoracija: Sienos dailė, žvakidės ir dekoratyviniai objektai
• Muzikiniai instrumentai: Individualios detalės ir dekoratyviniai elementai

Elektronika, technologija ir prototipų kūrimas

Kadangi elektronikos gaminiai tampa vis mažesni ir sudėtingesni, gamintojai priklauso nuo lazerinio pjaustymo, kad pasiektų reikiamus tikslumus. Ši sritis yra viena sparčiausiai augančių tikslaus lazerinio apdorojimo taikymo sričių.

Elektronika ir technologijos:

• Šilumos atemimo blokai: Tiksliai išpjauti aliumininiai šilumos sklaidytuvai, maksimaliai padidinantys šilumos sklaidą
• Tvankos plokštės: Spausdintinių grandynų atramos ir komponentų fiksavimo elementai
• Korpusai: Apsaugos korpusai jautriai elektronikai, reikalaujantys tikslaus ventiliacijos rašto
• Skydeliai: EMI/RFI skydeliai, neleidžiantys elektromagnetinės trukdžių
• Telekomunikacijų infrastruktūra: Komponentai 5G infrastruktūrai, reikalaujantys tikslumo ir ilgaamžiškumo

Be kontaktų pjovimo metodas užtikrina, kad jautrūs komponentai lieka nepažeisti gamybos metu – tai ypač svarbu dirbant su plonais medžiagų sluoksniais ir mažomis tarpinėmis erdvėmis.

Prototipų kūrimas ir greitas tobulinimas:

Galbūt nė vienoje srityje laserinis pjaustymas neduoda didesnės naudos nei kuriant prototipus. Įsivaizduokite, kad reikia išbandyti penkis skirtingus tvirtinimo elementų projektus prieš pradedant gamybą. Tradiciniai gamybos metodai gali reikalauti savaičių laiko ir tūkstančių dolerių kiekvienam iteracijos etapui. Naudojant laserinį pjaustymą, galima:

• Išbandyti kelis dizainus vienu metu: Išpjauti penkias skirtingas versijas per vieną gamybos ciklą
• Tobulinti greitai: Gauti detalis per kelias dienas, o ne savaites, įvertinti jų veikimą ir patobulinti projektą
• Sumažinti įrankių gamybos išlaidas: Nereikia išspaudimo formų ar formų – tiesiog atnaujinkite savo CAD failą
• Lengvai keisti gamybos mastelį: Pereikite nuo prototipo prie gamybos naudodami tą pačią technologiją
• Sumažinkite kūrimo riziką: Patvirtinkite konstrukcijas fiziniais detalės pavyzdžiais, prieš įtraukdami išteklius

Ši greito ciklo galimybė radikaliai pakeitė produkto kūrimo ciklus visose pramonės šakose. Inžinieriai gali patvirtinti detalės tinkamumą, formą ir funkciją naudodami tikras metalines dalis – ne tik 3D modelius – prieš investuodami į masinės gamybos infrastruktūrą.

Kitos pramonės šakų taikymo sritys:

• Oro ir kosmoso pramonė: Lengvosios kabliukai, konstrukcinės plokštės ir korpusai iš aliuminio bei titano
• Medicinos prietaisai: Chirurginiai instrumentai, implantų komponentai ir diagnostinės įrangos dalys
• Atsinaujinančios energijos šaltiniai: Saulės baterijų rėmai, vėjo turbinų laikikliai ir baterijų sistemų korpusai
• Apsauga: Transporto priemonių komponentai, ryšio sistemos ir apsauginė įranga
• Maisto ir gėrimų sektorius: Nerūdijančio plieno apdorojimo įranga ir pakuotės mašinų komponentai

Ar jūsų projektas patenka į šias kategorijas? Jei dirbate su bet kuo, kas reikalauja tiksliai apdorotų metalinių detalių – būtent funkcinių laikiklių ar dekoratyvinių plokščių – tikriausiai lazerio pjaustymas siūlo pranašumų prieš alternatyvius metodus. Svarbiausia – tinkamai suderinti technologijos privalumus su jūsų projekto specifiniais reikalavimais. Taikymo sritys labai įvairios – nuo meninio išraiškingumo iki kritiškai svarbių saugos komponentų, todėl suprasdami, kur patenka jūsų projektas, galėsite efektyviau bendrauti su gamintojais ir tinkamai numatyti kokybės, terminų bei kainos lūkesčius.

Papildomos apdorojimo ir apdailos galimybės

Jūs jau turite savo laseriu pjaunamus komponentus – bet kas toliau? Štai kai kas, ką gamintojai retai aiškina iš anksto: pjaustymo procesas dažnai yra tik pradžia. Priklausomai nuo jūsų taikymo, šie neseniai išpjauti komponentai gali reikalauti antrinių operacijų, paviršiaus apdorojimo ar apsaugos dengimo, kad būtų laikomi galutiniais. Suprasdami šias apdorojimo baigimo parinktis, galėsite iš karto nurodyti visus reikalavimus, išvengdami vėlavimų ir netikėtų išlaidų ateityje.

Plonosios metalo plokštės laserio pjaustymo kokybės ir apdailos reikalavimų ryšys yra paprastas: kuo geresnė kraštų kokybė, gauta laseriu, tuo mažiau paruošiamųjų darbų reikia atlikti prieš apdailą. Tačiau net švariausi laseriu išpjauti kraštai gali reikalauti papildomo apdorojimo, priklausomai nuo jūsų taikymo. Pažvelkime, kas vyksta po to, kai plonosios metalo plokštės laserinis pjaustytuvas užbaigia darbą.

Antrinės operacijos ir metalo formavimas

Plokšti detalės dažnai yra tik pradžia daugeliui projektų. Lakštinio metalo lazerinio pjaustymo ir lenkimo operacijos dažnai vyksta kartu, iš dvimatės plokštės sukurdamos trimates konstrukcijas. Suprantant šias antrines operacijas galima geriau planuoti visą gamybos procesą.

Lankymui ir formavimui

Dauguma individualių lakštinio metalo detalių reikalauja tam tikro formavimo. Presai lenkia plokščius lakštus į kampus, griovelius bei sudėtingas geometrines formas. Projektuojant lenkimui, būtina atsižvelgti, kad lazeriu pjaunama plokščioji detalė turi kompensuoti medžiagos ištempimą lenkimo linijose – tai vadinama lenkimo allowances (leidžiamąja nuokrypa). Patyrę gamintojai gali patarti dėl optimalių lenkimo spindulių ir eiliškumo.

Virinimas ir surinkimas

Dažnai kelios lazeriu pjaunamos detalės sujungiamos suvirinimu. Lazerinio pjaustymo sukurtos švarios kraštinės paprastai puikiai suvirinamos, beveik nereikalaujant papildomos paruošties. Tačiau jei jūsų detalės bus suvirinamos, apmąstykite, kaip suvirinimo vietos paveiks bendrus matmenis ir ar yra priimtinas po-suvirinimo šlifavimas.

Išgręžimas ir kraštų apdaila

Net ir aukštos kokybės lazerio pjaustoma medžiaga gali palikti nedideles netobulybes. Pagal pramonės specialistus , užuolaidų šalinimas pašalina įbrėžimus, užuolas ir mažas netobulybes, likusias gamybos procese, bei paruošia dalis vėlesniam dažymui ar anodavimui. Dažni užuolaidų šalinimo būdai apima:

• Tiesiaeigis šlifavimas: Šepečiu apdorojimą vienoje pusėje, kad būtų išlyginti įbrėžimai ir pašalintas išsiliejęs metalas – tai dažnai siūloma nemokamai aukštos kokybės gamintojų
• Apvalinimas: Vibracinį apdorojimą mažesnėms detalėms, užtikrinant nuoseklų kraštų apdorojimą visose paviršiaus savyse
• Rankinis nukirpimas: Rankinį apdorojimą detalėms, reikalaujančioms ypatingo dėmesio, arba per didelėms detalėms, kurios netilpta į automatizuotus procesus

Turėkite omenyje, kad nors užuolaidų šalinimas ir vibruojamasis apdorojimas suapvalina aštrius kraštus, jie nepadarys jūsų detalės tobula išvaizda. Tikrai baigta išvaizda reikalauja papildomų paviršiaus apdorojimų.

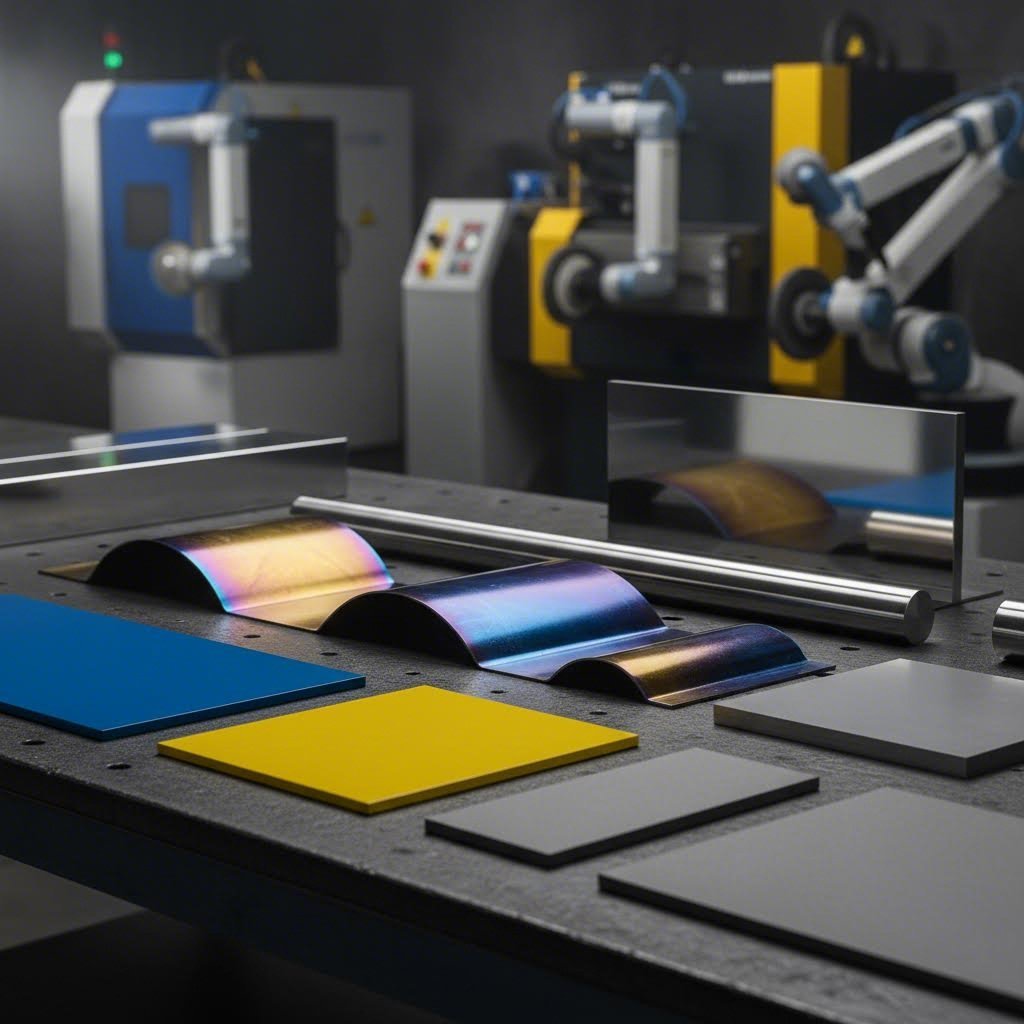

Paviršiaus apdorojimas ir apsauginiai dangai

Paviršiaus apdaila padeda ne tik pagerinti išvaizdą – ji gali ženkliai patobulinti medžiagų savybes. Metalų apdaila padidina atsparumą korozijai, dilimui, paviršiaus kietumui, laidumui ir kitoms savybėms. Tinkamos apdailos pasirinkimas priklauso nuo jūsų taikymo aplinkos sąlygų, estetinių reikalavimų ir biudžeto.

Štai pagrindinės galimos apdailos parinktys lazerio pjaustytiems lakštinio metalo detalėms:

• Pudrinė danga: Taikoma elektrostatiniu būdu ir kaitinant krosnyje, pudrinė danga tarnauja iki 10 kartų ilgiau nei dažai ir neturi jokių lengvai garuojančių organinių junginių. Prieinama įvairiomis spalvomis ir tekstūromis, įskaitant matines, blizgančias bei raukšlėtas dangas
• Anodavimas: Elektrocheminiu būdu ant aliuminio sukuriamas tvirtas, įbrėžimams atsparus oksidinis sluoksnis. Užtikrina puikų atsparumą korozijai, karščiui ir elektrai – idealus sprendimas lauko arba elektriniams taikymams
• Dengimas: Nedaro metalinių dangų, tokių kaip cinkas ar nikelis, ant pagrindinių medžiagų. Cinkavimas padidina plieno atsparumą korozijai, o nikeliavimas pagerina laidumą ir išvaizdą vario bei plieno paviršiuose
• Dailė: Tradicinis drėgnasis taikymas tinka daugeliui projektų. Tinkama paviršiaus paruoša – šlifavimas ir valymas – užtikrina dažų prilipimą ir ilgą tarnavimo laiką
• Pasyvavimas: Cheminis apdorojimas, kuris pagerina nerūdijančio plieno atsparumą korozijai, nepakeičiant jo išvaizdos
• Medijos šlifavimas: Aukšto slėgio abrazyvinis apdorojimas, kuris valo, glodina arba sukietina paviršius, ruošdamas juos kitoms dangoms

Nurodyti apdailos reikalavimus

Užsakydami individualius laserio pjaunamus komponentus, iš anksto aiškiai nurodykite reikiamus apdorojimus

• Reikiamas apdorojimo tipas ir spalva (jei taikoma)
• Kurie paviršiai turi būti apdoroti (visos pusės, tik viena pusė, konkretūs plotai)
• Našumo reikalavimai (veikimas lauke, maisto kontaktas, elektroizoliacija)
• Matmenų tolerancija po apdorojimo (dangos prideda storio)

Dirbant su gamintojais, siūlančiais išsamią paslaugų apimtį – nuo lazerinio pjaustymo iki formavimo, apdailos ir surinkimo, – supaprastinamas kelias nuo dizaino iki gatavo produkto. Integruoti partneriai, teikiantys DFM (dizainas gamybai) paramą, gali anksti nustatyti potencialias problemas, o greito prototipavimo galimybės leidžia patvirtinti gatavus komponentus dar nepereinant į masinę gamybą. Reikalaujantiems taikymams, tokiems kaip automobilių dalys, ieškokite partnerių, turinčių sertifikatus, pvz., IATF 16949, kurie rodo kokybės sistemos brandumą. Tokią integruotą kryptį atstovauja tokios įmonės kaip Shaoyi (Ningbo) Metal Technology atsispindi šis integruotas požiūris, siūlant viską – nuo 5 dienų trukmės greito prototipavimo iki automatizuotos masinės gamybos su išsamiomis apdailos galimybėmis.

Išvada? Nelaikykite apdailos kaip antraplano dalyko. Įtraukite šiuos reikalavimus į pradines specifikacijas, ir jums pavyks išvengti brangaus perdarbo, užtikrinant, kad jūsų detalės veiktų tiksliai taip, kaip numatyta galutinėje paskyroje. Suprasdami apdailos variantus, jūs esate pasiruošę įvertinti potencialius gamybos partnerius ir priimti pagrįstus sprendimus, kuris turėtų gaminti jūsų individualias komponentes.

Teisingo individualaus lazerinio pjaustymo partnerio pasirinkimas

Jūs puikiai išmanote technologiją, suprantate sąnaudas ir žinote, kokia apdaila jums reikalinga – tačiau būtent čia daugelis projektų pasiseka arba nepasiseka: parenkant tinkamą gamybos partnerį. Skirtumas tarp sklandžiai vykstančio projekto ir nusivylimą keliančios patirties dažnai priklauso nuo to, ar uždavėte teisingus klausimus dar nepasirašę sutarties. Tačiau dauguma klientų koncentruojasi tik į kainą, nepaisydami veiksnių, kurie galiausiai lemia, ar detalės atvyks laiku, atitiks specifikacijas ir tinkamai veiks numatytoje paskyroje.

Kokybiškų lazerio pjaustymo paslaugų šalia manęs paieška reikalauja daugiau nei greito internetinio paieškos. Geriausi metalo lazerio pjaustymo paslaugų teikėjai išsiskiria gebėjimais, komunikacija, sertifikatais ir patikimu pristatymo laiku – tai veiksniai, kurie tampa akivaizdūs tik tuomet, kai žinai, ko ieškoti.

Pagrindiniai klausimai prieš pradedant projektą

Prieš susisiekiant su gamintojais, atsakykite į šiuos pagrindinius klausimus apie savo reikalavimus. Jūsų atsakymai nustatys, kurie tiekėjai gali iš tikrųjų patenkinti jūsų poreikius – o kurie tik gaišins jūsų laiką.

Kokio tikslumo jums iš tikrųjų reikia?

Tai gali skambėti akivaizdu, tačiau daugelis klientų pernelyg aukštai nustato tolerancijas, dėl to nebūtinai padidėja sąnaudos. Paklauskite savęs: Ar ±0,2 mm tiks, ar jūsų programai tikrai reikia ±0,1 mm ar dar mažesnės? Egzistuoja tikslaus lazerio pjaustymo paslaugos, gebančios užtikrinti labai siauras tolerancijas, tačiau jos ir atitinkamai brangesnės. Suderinkite savo tolerancijų specifikacijas su funkcionaliais reikalavimais – o ne su idealiais siekiais.

Koks kiekis jūs užsakote?

Vieni prototipai reikalauja kitokių galimybių nei 10 000 vienetų gamybos ciklai. Kai kurios lazerinio pjaustymo paslaugos specializuojasi mažo tiražo individualiuose darbuose su greitu pristatymu; kitos orientuojasi į didelio tiražo efektyvumą. Tiekėjas, idealiai tinkantis jūsų 50 vienetų užsakymui, gali būti netinkamas sprendimas nuolatinėms gamybos poreikms.

Koks medžiagos tipas ir storis?

Ne kiekvienas atlikėjas vienodai gerai apdoroja visas medžiagas. Jei dirbate su refleksiniais metalais, tokiais kaip varis ar aliuminis, patikrinkite, ar tiekėjas naudoja švyruoklinės technologijos lazerį. Storoms plieno plokštėms patikrinkite jų įrangos galimybes. Pagal industrijos gaidas , dauguma metalo lazerinio pjaustymo paslaugų teikėjų savo svetainėse nurodo medžiagų storio specifikacijas ir leidžiamas lakštinio metalo rūšis – patikrinkite prieš susisiekiant.

Koks jūsų terminas?

Standartiniai pristatymo laikai labai skiriasi priklausomai nuo tiekėjo. Kai kurios CNC lazerio pjaustybos paslaugos pristato per 3–5 darbo dienas, o kiti reikalauja 2–3 savaičių. Jei reikia skubaus pristatymo, iš anksto patvirtinkite galimybę ir supraskite papildomas išlaidas. Planavimas iš anksto beveik visada sutaupo pinigų.

Ar jums reikalingos antrinės operacijos?

Jei jūsų detalių reikia lenkti, suvirinti, dengti milteliniais dažais ar surinkti, kompleksinis paslaugų teikėjas padeda išvengti koordinavimo problemų. Parduotuvės, siūlančios tik pjaustymą, gali greičiau atlikti paprastus užsakymus, tačiau sudėtingesniems surinkimams sukuria logistikos sudėtingumų.

Paslaugų teikėjų gebėjimų vertinimas

Kai tik aiškiai apibrėšite savo reikalavimus, sistemingai įvertinkite potencialius partnerius. Nepriimkite tiesiog pigiausios kainos – kai atsiranda vėlavimai, kokybės problemos ar komunikacijos sutrikimai, pigiausias variantas retai siūlo geriausią vertę.

Naudokite šį vertinimo sąrašą vertindami metalo lazerio pjaustybos paslaugas:

1. Patikrinkite įrangos galimybes: Paklauskite, kokią lazerio technologiją jie naudoja (CO2, šviesolaidinę ar abi) ir patvirtinkite, ar jų įrenginiai gali apdoroti Jūsų medžiagos tipą bei storio reikalavimus
2. Tikrinkite kokybės sertifikatus: Sunkioms aplikacijoms sertifikatai yra svarbūs. IATF 16949 sertifikatas rodo automobilių pramonei būdingas kokybės valdymo sistemas – tai stiprus proceso drausmės rodiklis net neautomobilių projektams
3. Prašykite atsiliepimų arba rekomendacijų: Patvirtinti tiekėjai turėtų lengvai dalintis klientų atsiliepimais. Paprašykite rekomendacijų iš kitų klientų ir pasiteiraukite apie dirbtuvių patirtį su panašiais Jūsų projektams darbais
4. Įvertinkite ryšio reaktyvumą: Kaip greitai jie atsako į užklausas? Tiekėjas, kuris priešpardavimo klausimams atsako per kelias dienas, gamybos metu tikriausiai erzins jus
5. Patvirtinkite pasiūlymo pateikimo laiką: Profesionalios organizacijos standartiniams projektams pateikia pasiūlymus per 12–48 valandas. Ilgesnės delsos gali rodyti pajėgumų trūkumą ar organizacinį neveiksmingumą
6. Supraskite jų failų peržiūros procesą: Kokybės tiekėjai peržiūri jūsų konstrukcijos failus dėl gamybos galimybės prieš pjovimą – tai leidžia laiku nustatyti potencialias problemas, o ne po to, kai jos jau iškyla
7. Paaiškinkite apžiūros kriterijus: Kokie kokybės patikrinimai atliekami prieš siuntimą? Profesinės paslaugos turėtų aiškiai nusakyti savo apžiūros procesus ir nuokrypių tikrinimo metodus
8. Įvertinkite papildomas paslaugų galimybes: Vamzdžių lazerinio pjaustymo paslaugos, lenkimas, apdaila ir surinkimas vienoje vietoje supaprastina jūsų tiekimo grandinę ir sumažina koordinavimo sudėtingumą

Kada lazerinis pjaustymas yra prasmingas – o kada ne?

Lazerinis pjaustymas puikiai tinka:

• Tiksliems komponentams su siaurais toleransais ir sudėtingomis detalėmis
• Ploniems iki vidutinio storio medžiagoms (paprastai iki 25 mm)
• Prototipų kūrimui, reikalaujančiam greito kartojimo
• Žemos iki vidutinės gamybos apimtys, reikalaujančios dizaino lankstumo
• Detalės, reikalaujančios švarių kraštų su minimaliu apdorojimu po pjovimo

Apsvarstykite alternatyvas, kai:

• Medžiagos storis viršija lazerio galimybes (geriau tinka plazminis ar vandens srovės pjovimas)
• Šilumos paveiktos zonos nepriimtinos (vandens srovės pjovimas pašalina terminį poveikį)
• Ypač didelės paprastų formų detalių apimtys pagrindžia CNC skardos plokštės skylėkimo ekonomiškumą
• Biudžeto apribojimai storesniam plienui daro spardinio pjovimo kainos pranašumą lemiamu

Jūsų turėtini tikėtis kokybės standartai

Profesionali lazerio pjaustymo paslaugų paieška netoliese turėtų duoti tiekėjus, atitinkančius bazinius kokybės standartus:

• Matmenų tikslumas: Pjovimas nurodytuose tolerancijos rėžiuose, patvirtintas matavimais
• Briaunos kokybė: Švarūs pjūviai be perteklinio lydos, burbuliukų ar oksidacijos
• Medžiagos sekamumas: Dokumentacija, patvirtinanti, kad medžiagų rūšys atitinka techninius reikalavimus
• Tikrinimo ataskaitas: Prieinama pagal užklausą kritinėms sritims
• Pakavimo standartai: Detalės apsaugotos nuo pažeidimų per vežimą

Automobilių, aviacijos ar medicinos pramonei sertifikavimas yra būtinas. IATF 16949 sertifikavimas – tai automobilių pramonės kokybės valdymo standartas, kuris rodo, kad gamintojas taiko griežtus procesų kontrolės metodus, dokumentuotas procedūras ir nuolatinio tobulėjimo praktiką. Tiekėjai, tokie kaip Shaoyi (Ningbo) Metal Technology atitinka šį standartą, derindami IATF 16949 sertifikuotas kokybės sistemas su praktiniais pranašumais, tokiomis kaip pasiūlymų pateikimas per 12 valandų ir išsamus DFM palaikymas, padedantis optimizuoti konstrukcijas dar prieš pradedant apdirbimą.

Priimant galutinį sprendimą

Teisingas partneris suderina gebėjimus, kokybę, ryšius ir kainą. Šiek tiek aukštesnė kaina iš reaktyvaus tiekėjo su patvirtintomis kokybės sistemomis dažnai užtikrina geresnę bendrą vertę nei žemiausia kaina pasiūliusio tiekėjo, kuris turi sunkumų su ryšiais ar nuoseklumu.

Paprašykite kainų pasiūlymų iš 2–3 kvalifikuotų tiekėjų, palyginkite ne tik kainas, bet ir atlikimo laikus bei įtrauktas paslaugas. Užduokite paaiškinamuosius klausimus – profesionalūs gamintojai vertina informuotus klientus ir gerbia jūsų atidumą. Pasirinkę tinkamą partnerį savo individualaus lazerinio pjaustymo metalui projektą galėsite realizuoti su pasitikėjimu, remdamiesi technologijų supratimu ir sprendimų priėmimo sistema, kurią jau sukūrėte.

Dažniausiai užduodami klausimai apie individualų lazerinį metalo pjaustymą

1. Kokius medžiagų tipus galima pjaustyti lazeriu?

Individualus lazerinis pjaustymas apdoroja įvairias metalų rūšis, įskaitant minkštąjį plieną, nerūdijantį plieną, aliuminį, varį, bronzą ir titaną. Pluošto lazeriai puikiai tinka švytinčioms medžiagoms, tokioms kaip aliuminis ir varis, o CO2 lazeriai gerai veikia storesniam minkštajam plienui. Medžiagos storio apdorojimo gebėjimai svyruoja nuo plonų lakštų iki 25 mm pluošto lazeriams ir daugiau nei 100 mm aukštos galios CO2 sistemoms su deguonies pagalba. CO2 lazerinėmis sistemomis taip pat galima apdoroti ne metalines medžiagas, pvz., akrilą ir medį.

2. Kiek kainuoja individualus lazerinis pjaustymas?

Lazerinio pjaustymo kaina priklauso nuo keleto veiksnių: medžiagos tipas ir storis, dizaino sudėtingumas, skylučių skaičius, užsakytas kiekis ir apdailos reikalavimai. Pagrindinis išlaidų šaltinis – įrenginio darbo laikas, kurio valandos kaina paprastai svyruoja nuo 60 iki 120 JAV dolerių. Paprasti dizainai iš plonos anglinės plieno lakštinės yra bazinės kainos, tuo tarpu sudėtingesni raštai, storesnės medžiagos ir atspindinčios metalo rūšys padidina kainą. Dideliems užsakymams galimi nuolaidos, pasiekiančios iki 70 %, nes paruošimo išlaidos pasiskirsto tarp daugiau detalių.

3. Kuo skiriasi šviesolaidinis lazeris nuo CO2 lazerio pjaustyme?

Pluošto lazeriai veikia trumpesne bangos ilgio (1,064 mikrometro) srityje, todėl yra idealūs atspindinčioms metalams, tokiems kaip aliuminis, vario lydinys ir varis. Jie pasižymi didesniu energijos naudojimo efektyvumu (daugiau nei 90 % prieš 5–10 % CO2), greitesniais pjaustymo greičiais plonoms medžiagoms ir įrangos tarnavimo laiku, viršijančiu 100 000 valandų. CO2 lazeriai puikiai tinka storesnėms paprastosios kokybės plieno plokštėms (10–100 mm ir daugiau) bei ne metalinių medžiagų apdorojimui. Pluošto lazeriai paprastai iš pradžių kainuoja daugiau, tačiau ilgainiui užtikrina žemesnes eksploatacijos išlaidas.

4. Koks failo formatas reikalingas lazeriniam pjaustymui?

DXF (brėžinių keitimo formatas) yra visuotinis standartas, kurį priima beveik visi gamintojai. Kiti priimtini formatai apima DWG, AI (Adobe Illustrator), EPS ir SVG. Pateikdami failus, paverskite visus tekstus kontūrais, pašalinkite pasikartojančias arba persidengiančias linijas, įsitikinkite, kad figūros yra uždaros kelių formos, ir patikrinkite matmenis mastelyje 100 %. Teisinga failų paruoša užkerta kelią vėlavimams ir užtikrina tiksliai išpjautas lazerio dalis.

5. Kaip pasirinkti lazerio pjaustymo paslaugų tiekėją?

Įvertinkite tiekėjus pagal įrangos galimybes (CO2 arba švyruoklės lazerai), kokybės sertifikatus, tokius kaip IATF 16949 reikmiškiems taikymams, ryšio greitą reagavimą ir pasiūlymų pateikimo laiką. Profesionalios paslaugos turėtų peržiūrėti failus dėl gamybos patogumo, aiškiai paaiškinti tikrinimo procedūras ir pateikti atsiliepimus iš panašių projektų. Apsvarstykite, ar jums reikalingos antrinės paslaugos, tokios kaip lenkimas, apdaila ar surinkimas vienoje vietoje, kad supaprastintumėte tiekimo grandinę.
