Suprantant nestandartinio plieno lakštinio pjovimo pagrindus

Ar kada nors domėjotės, kas atskiria idealiai tinkantį metalinį komponentą nuo tokio, kuris tiesiog neveikia? Atsakymas slypi nestandartiniame plieno lakštinio pjovime – tiksliai procese, kuriuo plokšti metaliniai lakštai verčiami į komponentus, pritaikytus jūsų tiksliesiems reikalavimams. Skirtingai nei paruošti dalys, šis metodas suteikia detalių, suprojektuotų specifiškai jūsų taikymui, nepriklausomai nuo to, ar jūs gaminate automobilių tvirtinimo elementus , elektronikos korpusus ar architektūrinius skydelius.

Kas daro plieno lakštinį pjovimą nestandartiniu

Kai pjaunate lakštinį metalą pagal individualius reikalavimus, jūs tiesiog neapkarpučiuojate medžiagos iki tam tikro dydžio. Jūs kuriate komponentus, suprojektuotus konkretiems tikslams. Šis procesas apima tinkamos pjaustymo technologijos parinkimą, atsižvelgiant į medžiagos tipą ir storį (matuojamą kalibru), bei tikslų matmenų pasiekimą, kurių reikalauja jūsų projektas.

"Individualus" aspektas reiškia, kad kiekvienas sprendimas – nuo pjaustymo metodo iki kraštų apdailos – grindžiamas jūsų unikaliais reikalavimais. Metalui pjaustyti lazeriu gali būti puikus variantas sudėtingiems dizainams, reikalaujantiems siaurų tolerancijų, o plazmos pjaustymas puikiai tinka storesnėms medžiagoms greitai apdoroti. Kai kuriems projektams naudingas tradicinis mašininis iškirpimas, kai svarbiausi paprasti formų elementai ir didelis gamybos kiekis.

Individuali lakštinio metalo gamyba aptarnauja pramonės šakas nuo oro erdvės ir automobilių iki medicinos prietaisų ir vartotojo elektronikos . Šio gamybos proceso universalumas leidžia gamintojams su nepaprasta tikslumu kurti laikiklius, dangčius, rėmus, korpusus ir begalę kitų detalių.

Kodėl tikslumas svarbus metalo apdirbime

Įsivaizduokite, kad renkate gaminį ir staiga pastebite, jog viena detalė yra netiksli vos per colio dalį. Mažytė klaida gali sukelti didelių problemų – detalės nebesitampa, sistemos sugenda arba tenka brangi pataisymų procedūra, dėl kurios visas projektas vėluoja.

Tikslus lakštinio metalo pjaustymas užtikrina, kad kiekviena detalė veiktų būtent taip, kaip numatyta. Puikiai pagaminta detalė ne tik idealiai tinka – ji padidina visos sistemos, kurią ji palaiko, efektyvumą ir patikimumą. Dėl šios priežasties svarbu suprasti pagrindus dar prieš prašant pasiūlymų, kad galėtumėte aiškiai išreikšti savo reikalavimus ir efektyviai įvertinti tiekėjus.

Šiame vadove susipažinsite su pagrindinėmis jūsų projektams prieinamomis pjaustymo technologijomis:

• Lazerinis pjovimas – Naudoja sutelktus šviesos spindulius itin tiksliai ir sudėtingoms formoms pjaustyti
• Vandens strūvio girta – Naudoja aukšto slėgio vandenį su abrazyvais, kad pjautų be šilumos
• Plazminė girta – Naudoja jonizuotą dujinę lankstą storiam laidžiam metalui greitai pjaustyti
• Mechaninis šluostymas – Užtikrina greitus, tiesius pjaustymus paprastiems formoms ir didelės apimties darbams

Kiekvienas metodas turi skirtingų privalumų priklausomai nuo jūsų medžiagos, dizaino sudėtingumo ir biudžeto. Suprasdami šias parinktis, galėsite priimti pagrįstus sprendimus – ir tiksliai suprasite, kas lemia kainą, kai jos paprašysite.

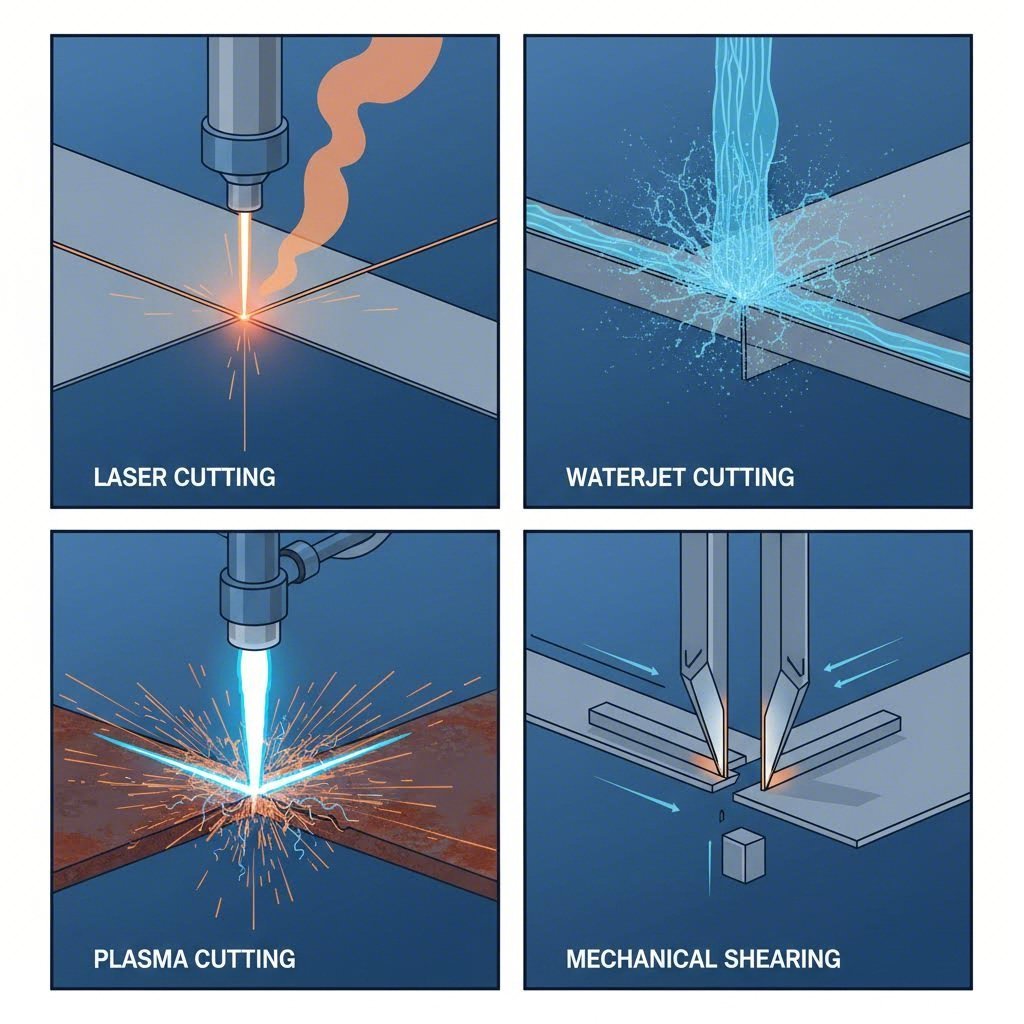

Keturios pagrindinės pjovimo technologijos ir kaip jos veikia

Dabar, kai suprantate, kas daro lakštinio metalo pjovimą individualiu, panagrinėkime technologijas, kurios visa tai padaro įmanomu. Kiekvienas pjovimo metodas veikia esminiais skirtingais principais – o šių skirtumų supratimas yra raktas į tai, kodėl vienas metodas kainuoja daugiau arba geriau tinka jūsų konkrečiam projektui.

Paaiškinta lazerinio pjaustymo technologija

Įsivaizduokite laserinį metalo pjaustytuvą kaip nepaprastai tikslų, koncentruotą šviesos spindulį, pakankamai galingą, kad ištirpintų metalą. laserinis metalo pjaustymo aparatas naudoja CO2 arba šviesolaidinio lazerio šaltinius, kad sutelktų energiją itin mažame taške, išgarindamas ar tirpdamas medžiagą pagal programuojamą kelią.

Kuo pasižymi lazerinis pjaustymas? Sutelkta spindulys sukuria nepaprastai siaurą kerfas — medžiagos plotį, kuris pašalinamas pjauti. Siauresnis kerfas reiškia mažiau švaistomos medžiagos ir galimybę pjauti sudėtingus raštus su išskirtiniu detališkumu. Pagal gamybos ekspertus, lazerinis pjaustymas sukuria dar mažesnę šilumos paveiktą zoną (HAZ) lyginant su kitais terminiais metodais, nes šiluma taikoma tokioje koncentruotoje vietoje.

Šviesolaidiniai lazeriai dominuoja apdorojant plonas medžiagas, storesnes nei 1/4" storio, pasiekiant išskirtines pjovimo greičio reikšmes. Tačiau didėjant medžiagos storiui, lazerinis pjaustymas žymiai sulėtėja – todėl tai tampa ne tokia pelninga opcija plokštėms, storesnėms nei 1".

Skirtumai tarp vandens srovės ir plazmos pjaustymo

Kai šiluminis iškraipymas nepriimtinas, vandens pjovimas suteikia sprendimą. Vandens pjovimo sistemos per mažytį žarnos galą priverčia vandenį tekėti slėgiu iki 90 000 PSI – dažnai sumaišytą su abrazyvinėmis dalelėmis, pvz., granatu – kad išnaikintų medžiagą pjovimo kelyje. Kadangi šiame šaltojo pjovimo procese šiluma nedalyvauja, metalo struktūrinė vientisumas visiškai išsaugomas.

Skamba idealiai, tiesa? Tačiau yra kompromisas – greitis. Vandens pjovimo sistemos paprastai pjovia tik 5–20 colių per minutę, todėl jos yra lėčiausias variantas tarp šių technologijų. Vis dėlto ten, kur negalima pažeisti medžiagos savybių, šis metodas yra neiškeičiamas.

Plazminio pjovimo technologija taiko priešingą požiūrį. Plazminis pjovimas naudoja pagreitintą jonizuotos dujos srautą, kurio temperatūra siekia 45 000 °F (25 000 °C) ir kuris lydo medžiagą bei nušluoja ją. Ši ekstremali šiluma leidžia pasiekti puikų greitį – plazminiais pjovimo įrenginiais aliuminio pjovimas 1/2 colio storio medžiagoje gali viršyti 100 colių per minutę.

Plazmos pjaustyme šilumos takas yra santykinai siauras, nes pjovimo greitį galima reguliuoti taip, kad būtų sumažinta šilumos veikimo trukmė. Šiuolaikinės aukštosios raiškos plazmos sistemos stipriai išsivystė ir dabar daugelyje srities varžosi su lazerine kokybe, išlaikydamos geresnį našumą.

Mechaninis žirklavimas: tiesioginio pjovimo specialistas

Paprastiems tiesiesiems pjūviams mechaninis žirklavimas iki šiol lieka praktiškas pasirinkimas. Šis procesas naudoja priešingai judančius peilius – panašiai kaip milžiniškas žirkles – siekiant atskirti lakštmetį tiesia linija. Kadangi žirklavime naudojama mechaninė jėga, o ne šiluma, jokio šilumos tako visiškai nesusidaro.

Kokia apribojimai? Žirklavimas leidžia daryti tik tiesius pjūvius. Sudėtingi kontūrai, kreivės ar vidiniai išpjovimai reikalauja kitų metodų. Tačiau dideliam kiekiui paprastų formų gaminti žirklavimas užtikrina greitus rezultatus mažesniais eksploatacijos kaštai.

Svarbi terminologija, kurią turite žinoti

Palygindami šiuos metodus, paaiškinkime tris terminus, kurie tiesiogiai veikia jūsų projekto kokybę ir kainą:

• Kerfas – Medžiagos plotis, pašalinamas pjovimo metu. Siaures kerfos reiškia mažesnes atliekas ir tankesnį detalių išdėstymą.
• Šilumos paveikta zona (HAZ) – Metalo mikrostruktūros pokyčių sritis dėl šilumos poveikio, kuri gali sumažinti stiprumą. Silpniausios konstrukcijos vietos yra HAZ, todėl tai yra svarbus aspektas, į kurį reikia atsižvelgti konstrukciniams taikymams.
• Burr formacija – Maži iškilę kraštai arba nelygumai, susidarantys pjovimo metu, kuriems gali prireikti antrinio apdorojimo.

Šių terminų supratimas padeda tiksliai vertinti pasiūlymus – tiekėjas, minintis „minimalų HAZ“ ar „be burr kraštus“, aprašo konkretias kokybės charakteristikas, kurios turi įtakos jūsų galutinėms detalėms.

Visų keturių metodų palyginimas

Kaip šios technologijos lyginasi viena su kita? Šiame palyginime nagrinėjami veiksniai, kurie labiausiai tiesiogiai veikia jūsų projekto sprendimus:

Gamintojas	Lazerinis pjovimas	Vandens strūvio girta	Plazminė girta	Mechaninis šluostymas
Tikslumo lygis	Aukščiausias (±0,001" - 0,005")	Aukštas (±0,003" - 0,010")	Geras (±0,010" - 0,030")	Vidutinis (±0,010" - 0,060")
Medžiagos storio diapazonas	Iki 1" (optimalu žemiau 1/4")	Iki 12"+ (bet koks storis)	0,018" iki 2" (optimalus diapazonas)	Paprastai iki 1/4"
Briaunos kokybė	Puikus, minimalus nukalimas	Gera, šiek tiek reljefinė	Gera iki puikios kokybės su HD plazma	Švaru, tačiau gali būti nedidelis iškraipymas
Šilumos gamyba	Vidutinė (mažas šilumos takos zona)	Nėra (šaltasis procesas)	Aukšta (valdoma šilumos takos zona)	Nėra (mechaninis procesas)
Geriausi taikymo atvejai	Sudėtingi dizainai, ploni medžiagų sluoksniai, tikslūs komponentai	Šilumai jautrūs medžiagų tipai, storos medžiagos, kompozitai	Storas plienas, didelės apimties gamyba, konstrukciniai darbai	Tiesioginiai pjūviai, didelio tūrio paprastos formos

Atkreipkite dėmesį, kaip kiekvienas metodas puikiai tinka skirtingose situacijose. Metalų pjovimo lazerinė mašina užtikrina nepasiekiama tikslumą detaliems darbams, o plazminis pjovimas yra be konkurencijos, kai reikia greitai apdoroti storą plieną. Vandens srautas yra vienintelis metodas taikymuose, kai bet kokia šilumos poveikio rizika nepriimtina, o pjovimas su lenktuvais išlieka ekonomiškiausias pasirinkimas paprastiems pjūviams.

Supratę šiuos pjovimo metodus, kyla kitas klausimas: kurie medžiagų tipai geriausiai tinka kiekvienai technologijai? Atsakymas priklauso nuo tokių veiksnių kaip atspindžiui, storio ir konkrečių savybių, kurias reikia išsaugoti.

Pasirinkite tinkamiausią medžiagą savo pjovimo projektui

Jūs jau žinote, kaip veikia kiekviena pjaustymo technologija – tačiau yra viena problema: ne kiekvienas metalas gerai reaguoja į visas pjaustymo rūšis. Medžiaga, kurią pasirenkate, tiesiogiai lemia, kuri pjaustymo metodika duos geriausius rezultatus, trumpiausią pristatymo laiką ir naudingesnę kainą. Pažvelkime, kurie metalai geriausiai tinka kiekvienai technologijai ir kodėl svarbus storis daugiau, nei galite tikėtis.

Metalų pritaikymas pjaustymo technologijoms

Skirtingi metalai turi unikalias savybes – atspindį, šilumos laidumą, kietumą – kurios nulemia jų reakciją į pjaustymą. Netinkamo derinio pasirinkimas gali reikšti prastą pjūvio krašto kokybę, lėtesnį apdorojimą ar net įrangos pažeidimą.

Aliuminis yra lengvas, atsparus korozijai ir puikiai tinka laseriniam pjaustymui, kai dirbama su plonesniais kalibrais pluoštiniai lazeriai puikiai apdoroja aliuminį, sukuriant švarias kraštines su minimaliu krašto iškraipymu. Tačiau aliuminio aukšta šilumos laidumas reiškia, kad šiluma greitai išsisklaido, todėl lazeriu pjautų aliuminio projektų kraštų kokybės išlaikymui naudinga optimizuoti galios nustatymus.

Plienas ir nerūdijantis plienas yra pagrindiniai metalų gamybos darbo žirgai – jie universalūs beveik visoms pjovimo metodų rūšims. anglies plienas puikiai reaguoja į plazminį pjovimą, kuris buvo sukurtas būtent tam, kad efektyviau apdorotų tuos metalus, kuriuos tradicinis liepsnos pjovimas negalėjo apdoroti efektyviai. Nerūdijantis plienas gerai tinka lazerio, plazminio ir vandens srauto pjovimui, nors jo korozijai atsparios savybės daro jį populiarų taikymuose, kur ypač svarbi kraštų kokybė ir medžiagos vientisumas.

Kviečių ir kitų rūšių kyla unikalus iššūkis. Šie atspindintys metalai gali grąžinti lazerio energiją atgal į pjaunamąją galvutę, todėl galima pažeisti CO2 lazerines sistemas. Plazmos pjovimo įrenginiai yra idealūs blizgančių arba atspindinčių metalų, tokių kaip varis, pjovimui, todėl jie yra pageidautini, kai lazeriai nėra praktiški. Alternatyviai, pluoštų lazeriai su tam tikrais bangos ilgiais gali saugiau apdoroti varį nei tradicinės CO2 sistemos.

Štai greitas nuorodų vadovas medžiagų pritaikymui prie pjovimo būdų:

• Aliuminis – Geriausiai tinka pluoštų lazeris (plonos skardos) arba vandens srovė (storesnės medžiagos); plazma tinka konstrukciniams taikymams
• Mild steel – Puikiai tinka visiems būdams; plazma siūlo mažiausias eksploatacijos išlaidas storesniems lakštams
• Nerūdantis plienas – Lazeris tikslumui, vandens srovė šiltiems jautriems taikymams, plazma – storesnių dalių greičiui
• Varpas – Pageidautina plazmos pjovimo technologija; pluoštų lazeris su tinkamais nustatymais; vandens srovė – nuliniam šiluminiam iškraipymui
• Vangas – Panašu į varį; vengti CO2 lazerių; rekomenduojama plazma arba vandens srovė
• Titanas – Vandens pjūvis idealus, kad būtų išvengta oksidacijos; lazeris įmanomas su inertinės dujos apsauga

Jei tyrinėjate variantus, kurie išeina už metalo ribų – pavyzdžiui, specialiai supjaustytą akrilą ar akrilo lakštus lazeriu pjovimui – turėkite omenyje, kad lazerinė technologija taip pat puikiai tinka šiems medžiagoms. CO₂ lazeriu supjaustytas akrilo stiklas turi poliruotas, liepsnos apdorotos kraštines, kurios dažnai nereikalauja papildomo apdorojimo. Tačiau čia dėmesys sutelkiamas į metalus, kurių pasirinkimas tiesiogiai veikia jūsų gamybos kaštus.

Medžiagos storio ir kalibro apibrėžimai

Štai kas daugelį pirmą kartą pirkusių žmonių netikėtai nustebina: lakštų metalo storis matuojamas ne tik coliais ar milimetrais. kalibravimo sistema kur didesni skaičiai reiškia plonesnį medžiagos sluoksnį. Skamba nepaprastai? Taip ir yra – tačiau šios sistemos supratimas padeda aiškiai perteikti technines sąlygas ir tiksliai suprasti pasiūlymus.

Dažniausiai naudojamos kalibravimo matavimų reikšmės yra:

• 10 gauge – Apie 0,135 colio (3,4 mm); naudojama stipriems konstrukciniams elementams
• 14 kalibras – Apie 0,075" (1,9 mm); tinka automobilių dalių ir komercinės įrangos gamybai
• 16 kalibras – Apie 0,060" (1,5 mm); dažnai naudojamas buitiniams prietaisams ir baldams
• 20 kalibro – Apie 0,032" (0,81 mm); dažnai naudojamas šaldymo, vėdinimo ir dekoratyviniams taikymams

Kodėl storis taip svarbus Jūsų kainos pasiūlymui? Plonesni lakštai leidžia greitesnį pjaustymą, kas tiesiogiai sumažina apdorojimo išlaidas. Naudojant tą pačią lazerinę sistemą, 20 kalibro plieno plokštė gali būti pjaunama tris ar keturis kartus greičiau nei 10 kalibro plokštė. Šis greičio skirtumas atsispindi Jūsų galutinėje kainoje.

Priešingai, storesniems medžiagoms dažnai reikia visiškai kitokių technologijų. Deguonies deginimas puikiai tinka anglies plienui, kurio storis didesnis nei 2 coliai , o plazma efektyviai tvarko medžiagas iki 1,25 colio. Lazerinis pjaustymas paprastai tampa mažiau ekonomiškas virš 1 colio. Plokštėms, viršijančioms 2 colius, vandens srovės pjaustymas dažnai tampa vienintele tikslumo galimybe – nors ir su didesnėmis išlaidomis.

Planuodami projektą, atsižvelkite, kaip storis veikia metodo pasirinkimą:

• Mažiau nei 1/4" – Laserinė pjaustyba dažniausiai siūlo geriausią greičio, tikslumo ir kainos dermą
• 1/4" iki 1" – Galimi variantai: laserinė, plazminė ar vandens srove; pasirinkimas priklauso nuo briaunų kokybės reikalavimų ir biudžeto
• Daugiau nei 1" – Pageidautina plazminė ar vandens srove pjaustyba; deguonies deginimo metodas – plieniniams konstrukciniams darbams
• Daugiau nei 2" – Vandens srove ar deguonies deginimo metodas; laserinė pjaustyba šiam storiui retai būna ekonomiškai naudinga

Be pjaustymo, kai kurie projektai reikalauja individualaus graviravimo ar dekoratyvinių detalių. Jei ieškote metalo graviravimo paslaugų netoliese, kartu su pjaustymo paslaugomis, daugelis gamybos dirbtuvių siūlo abi paslaugas – tai leidžia konsoliduoti tiekimo grandinę ir potencialiai sumažinti bendras išlaidas.

Paaiškinus medžiagos ir storio aspektus, kitas svarbus veiksnys yra suprasti, kaip tikslumo tolerancijos ir kraštų kokybės reikalavimai lemia jūsų pasirinkimo būdą bei galutinę kainą.

Tikslumo tolerancijos ir kraštų kokybė paaiškinta

Jūs jau pasirinkote medžiagą ir nustatėte pjovimo būdą, tinkantį jūsų projektui. Tačiau čia prasideda techniniai niuansai – ir būtent čia daugelis pirkėjų nustebę mato savo kainų pasiūlymus. Reikiamas tikslumas, išreikštas tolerancijomis, tiesiogiai veikia, koks pjovimo technologijos tipas tinka, ir kiek jūs už tai mokėsite. Išverskime šias specifikacijas į praktines sąvokas, kurias galima tikrai naudoti.

Ką tolerancijos reiškia jūsų detalėms

Tolerancija reiškia leistiną nuokrypį nuo nurodytų matmenų. Kai gamintojas sako, kad pasiekia ±0,005 colių toleranciją, jis turi omenyje, kad 2,000 colio ilgio detalė gali iš tikrųjų būti nuo 1,995 iki 2,005 colio ilgio. Atrodo nežymu? Kai kuriems taikymams šis diapazonas yra visiškai priimtinas. Kitais atvejais – pavyzdžiui, detales, kurios turi tiksliai sujungtis arba tiktai į esamas surinktas dalis – net mažesnės variacijos turi reikšmę.

Skirtingos pjaustymo technologijos pasižymi skirtingomis tolerancijomis. Štai ko galite realistiškai tikėtis:

• Lazerinis pjovimas – Standartinė tolerancija ±0,005 colio (0,13 mm) padėčiai, vidiniams ir išoriniams matmenims. Tai taikoma atstumui tarp bet kurių pjaunamų kraštų profilyje.
• Vandens strūvio girta – Paprastai pasiekia ±0,003 iki ±0,010 colio, priklausomai nuo medžiagos storio ir pjaustymo greičio. Lėtesnis greitis padidina tikslumą.
• Plazminė girta – Paprastai užtikrina ±0,010 iki ±0,030 colio, o šiuolaikinės aukštos raiškos sistemos artėja prie šio diapazono tikresniojo krašto.
• Mechaninis šluostymas – Paprastai ±0,010" iki ±0,060" priklausomai nuo pjūklo būklės ir medžiagos storio.

Ką šie skaičiai reiškia praktiškai? Įsivaizduokite, kad gaminate tvirtinimo plokšteles, kurios surandamos varžtais. Jei skylių padėtys skiriasi daugiau, nei leidžia jūsų tolerancija, varžtai nesutaps – ir teks pertvarkyti arba išmesti dalis. Dalims, skirtoms identifikacijai su laserine gravira ar detaliam metalo graviravimui, reikalingos dar griežtesnės bazinės tolerancijos, nes bet koks nuokrypis padaugėja, atliekant antrines operacijas.

Jūsų tolerancijos reikalavimai turėtų lemti pasirinktą metodą – o ne atvirkščiai. Pasirenkant pjaustymo technologiją, vos atitinkančią jūsų poreikius, kyla kokybės problemų, o pernelyg griežtos tolerancijos be reikalo padidina jūsų sąnaudas.

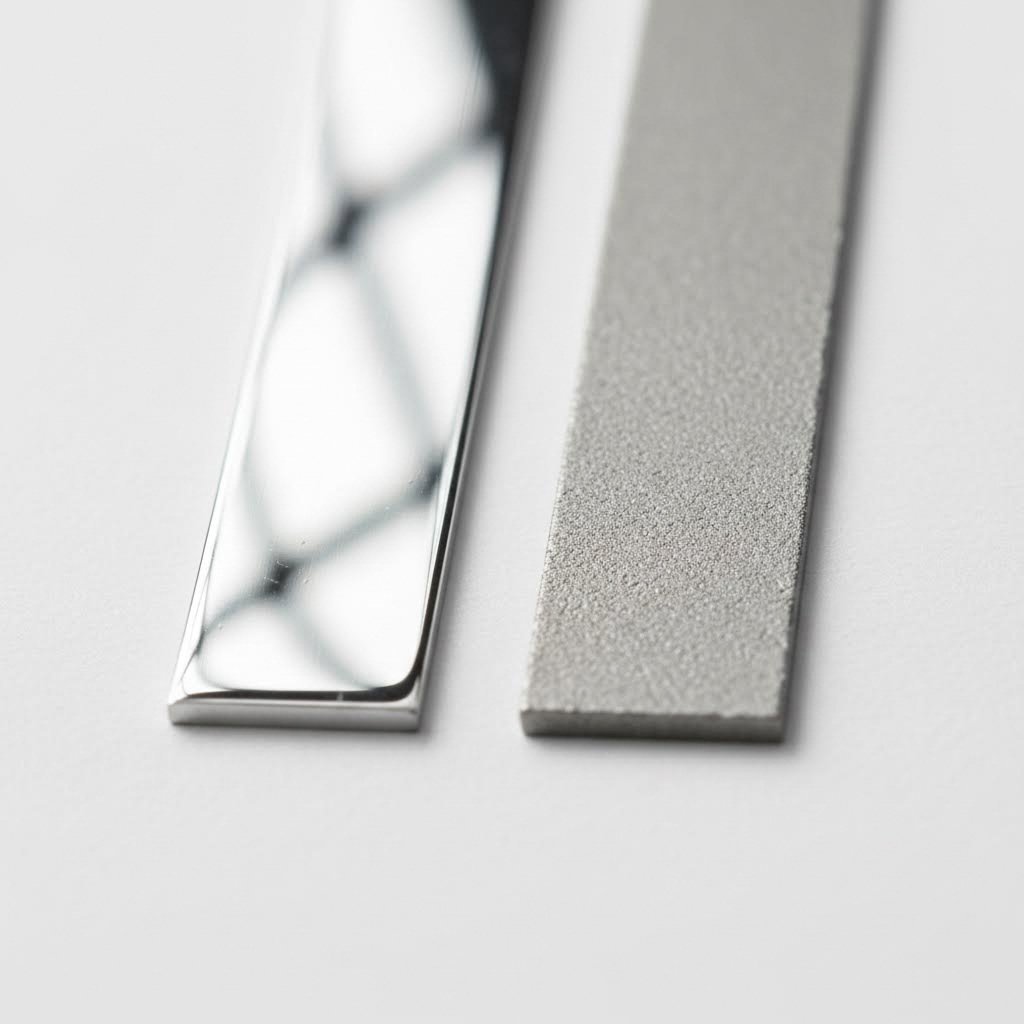

Apskarpų kokybė skirtingais pjaustymo būdais

Be matmeninės tikslumo, apskarpų kokybė veikia tiek išvaizdą, tiek funkcionalumą. Kiekvienas pjaustymo būdas sukuria skirtingas kraštų charakteristikas, kurios gali – arba negali – reikalauti papildomo apdorojimo.

Lazerinis pjovimas sukuria išskirtinai švarias briaunas su minimalia burkų susidarymu. Plokščių metalo lazerinio pjaustymo metu storesniuose medžiagose atsiranda nedidelis nuolydis, tačiau paviršiaus apdaila daugeliui taikymų papildomo apdorojimo nereikalauja. Mažas šilumos paveiktoji zona reiškia, kad briaunos išlaiko savo kietumą ir atsparumą korozijai. Tiksliesiems detaliams lazerinė žymėjimo paslaugos dažnai papildo lazerinį pjaustymą, pridedamos identifikavimo žymės be papildomo tvarkymo.

Vandens strūvio girta sukuria šiek tiek reljefines briaunas – pagalvokite apie smulkią šlifuoklę, o ne apie blizgų metalą. Šaltojo pjaustymo procesas reiškia visiškai nulinį šiluminį iškraipymą, todėl tai yra idealus variantas, kai negalima kompromituoti medžiagos savybių. Tačiau reljefas gali reikalauti išlyginimo estetiniams taikymams ar tiksliesiems sukibimams.

Plazminė girta sukuria briaunas, kurios kinta priklausomai nuo sistemos kokybės ir nustatymų. Šiuolaikinės aukštos raiškos plazmos sistemos daugelyje taikymų pasiekia beveik lazerio kokybę, tačiau standartinis plazminis pjovimas gali palikti grublesnius kraštus, kuriems tiksliai apdoroti reikia šlifavimo ar mašininio apdirbimo. Šilumos paveiktą zoną galima kontroliuoti, tačiau ji egzistuoja, o tai svarbu taikant vėlesnį suvirinimą ar termoapdorojimą.

Mechaninis šluostymas sukuria švarius pjūvio kraštus, tačiau gali atsirasti nedidelis iškraipymas arba perlinkimas pjovimo linijoje. Konstrukciniams taikymams, kai išvaizda nėra svarbi, tai retai turi reikšmės. Matomoms detalėms ar tiksliesiems surinkimams kartais reikalingas antrinis užtvinimo pašalinimas.

Kodėl sertifikatai iš tiesų yra svarbūs

Turbūt esate matę, kad gamintojai reklamuoja ISO 9001 ar IATF 16949 sertifikatus. Tačiau ką šios kvalifikacijos iš tikrųjų reiškia jūsų detalėms?

ISO 9001 įgyvendina kokybės valdymo sistemą (KVS), kurioje dokumentuojamos atsakomybės, procesai ir procedūros, reikalingos pasiekti kokybės tikslus. Kokybės valdymo sistemos padeda organizacijoms nuosekliai atitikti klientų ir reglamentinius reikalavimus – tai reiškia, kad dalys, kurias gaunate šiandien, turėtų atitikti tokią pačią kokybę kaip ir prieš mėnesius užsakytos detalės.

IATF 16949 automobilių taikymui tai plėtoja toliau. Ši sertifikacija grindžiama ISO 9001, tačiau papildyta automobilių pramonei būdingais reikalavimais saugai, nuoseklumui ir sekamumui. Kai suteikiamas IATF 16949 sertifikatas, tai rodo, kad organizacija atitiko reikalavimus, įrodanti savo gebėjimą ir pasiryžimą mažinti defektus – sumažinant atliekas ir užtikrinant, kad detalės veiktų numatytu būdu reikalaujančiose automobilių aplinkose.

Pirkėjams šie sertifikatai užtikrina, kad:

• Dokumentuoti procesai užtikrina pakartojamą kokybę visose gamybos serijose
• Įrangos kalibravimas ir techninė priežiūra atliekama pagal nustatytus grafikus
• Tikrinimo procedūros patvirtina, kad detalės atitinka nustatytus nuokrypius
• Sekimo sistemos stebi medžiagas ir procesus kiekvienam užsakymui

Kai jūsų taikymui reikalinga nuolatinė metalo lazerio pjaustymo kokybė – ypač automobilių, aviacijos ar medicinos komponentams – dirbant su sertifikuotais gamintojais, rizika žymiai sumažėja. Sertifikavimas – ne tik logotipas; jis atstovauja sistemoms, kurios skirtos aptikti problemas dar iki jų pasiekimo jums.

Suprantant nuokrypius ir pjūklo krašto kokybę, galite tiksliai nurodyti tai, ko jums reikia – bet kaip iš tikrųjų pjovimo projektas vyksta nuo jūsų dizaino failo iki pagamintų detalių? Kitame skyriuje aprašomas visas šis procesas, padedantis parengti failus, kurie sklandžiai verčiami į tikslius kainų pasiūlymus ir aukštos kokybės komponentus.

Visas pjovimo procesas: nuo dizaino iki pristatymo

Jūs pasirinkote pjaustymo būdą, parinkote medžiagą ir nustatėte tikslumo reikalavimus. O dabar kas? Suprasdami kelionę nuo CAD failo iki gatavų detalių, galėsite tinkamai pasiruošti, išvengti delsimų ir tiksliai suprasti, už ką mokate. Peržvelkime visą darbo eigą, kuri jūsų skaitmeninį dizainą paverčia tiksliomis metalinėmis detalėmis.

Nuo CAD failo iki pjaustytų detalių

Kelias nuo sumanymo iki gatavos detalės seka numanoma tvarka – tačiau kiekvienas žingsnis suteikia galimybių optimizuoti greitį, kainą ar kokybę. Štai kas vyksta, kai projektą pateikiate metalo lazerinio pjaustymo paslaugų teikėjui arba vandens srovės pjaustymo įmonėje:

1. Projekto pateikimas – Įkeliate savo CAD failus per gamintojo portalą ar el. paštą. Dauguma įmonių priima kelias formatus, nors kai kurie tinka pjaustymo operacijoms geriau nei kiti.
2. Gamintojiškumo projektavimo (DFM) peržiūra – Inžinieriai analizuoja jūsų dizainą, kad nustatytų galimas problemas dar prieš pradedant pjaustyti. Šis svarbus žingsnis anksti aptinka problemas.
3. Kainos pasiūlymas ir patvirtinimas – Gaunate kainą, grindžiamą medžiaga, sudėtingumu, kiekiu ir terminais. Kai kaina patvirtinama, medžiagos pasirinkimas yra patvirtinamas.
4. Gamybos programavimas – Jūsų projektas paverčiamas į mašinų instrukcijas (G-kodą), su derinimo optimizacija, kad būtų sumažintos medžiagų atliekos.
5. Pjovimo operacija – Jūsų detalės apdirbamos nurodyta technologija – lazeriu, vandens srove, plazma arba kirpimu.
6. Kokybės patikrinimas – Galutinės detalės matuojamos pagal specifikacijas, kad būtų patikslinta matmenų tikslumas ir pjūvio kraštų kokybė.
7. Sekundinės operacijos – Jei reikia, detalės yra apdorojamos nuoigręžimo, lenkimo, suvirinimo arba apdailos procesais.
8. Pakavimas ir Siuntimas – Komponentai atsargiai supakuojami, kad būtų išvengta pažeidimų pervežant, ir išsiunčiami į jūsų įrenginį.

Visas šis procesas gali vykti nepaprastai greitai. Remiantis pramonės analize , skaitmeniniai gamybos platformos dabar leidžia pasukimo laiką matuoti dienomis, o ne savaitėmis – kai kurie tiekėjai nuo CAD iki išpjautų detalių pristato net per 48 valandas paprastiems projektams.

Projektavimo failų paruošimas pjaustymui

Failo formatas, kurį pateikiate, tiesiogiai veikia jūsų projekto eigą gamybos procese. Skirtingi formatai neša skirtingą informaciją, o teisingas pasirinkimas padeda išvengti vertimo klaidų, kurios gali užlaikyti jūsų projektą.

Pageidautini failų formatai laserinei pjaustymo paslaugai apima:

• DXF (pieštukų mainų formatas) – Pramonės standartas 2D pjaustymui; plačiai suderinamas ir išlaiko tikslų geometrinių formų atitikimą
• DWG (AutoCAD brėžinys) – Panašus į DXF su papildomais CAD specifiniais duomenimis; puikiai tinka sudėtingiems dizainams
• STEP/STP (Standartinis produkto duomenų keitimo formatas) – Idealus 3D modeliams, kuriems reikia išklotinės kūrimo
• PDF (Portable Document Format) – Tinka paprastiems dizainams, tačiau gali prireikti konvertavimo; matmenys turi būti aiškiai nurodyti
• AI (Adobe Illustrator) – Dažnai naudojamas dekoratyviniams ar meniniams taikymams; įsitikinkite, kad keliai tinkamai uždaryti

Be formato pasirinkimo, keletas dizaino aspektų taip pat veikia pjaustymo sėkmę:

• Linijos storio vientisumas – Visos pjovimo linijos turėtų būti vienodo storio; skirtingas storis gali sukelti klaidas programinėje įrangoje
• Uždaros kontūros – Kiekvienas formos elementas, kurį reikia išpjauti, turi sudaryti visiškai uždarą kelią be tarpų
• Sluoksnių tvarka – Atskirkite pjovimo linijas nuo graviravimo linijų, lenkimo linijų ir pagalbinių geometrijų naudodami atskirus sluoksnius
• Mastelio patvirtinimas – Įsitikinkite, kad brėžinys yra mastelyje 1:1; netikslus mastelis gali sukelti brangias klaidas
• Matmenų nurodymas – Nurodykite pagrindinius matmenis patikrinimui, net jei pateikiate CAD failus

Jei jūsų projekte yra dekoratyvinės detalės, lazerinis graviravimas dažnai gali būti derinamas su pjovimo operacijomis. Panašiai, jei ieškote „lazerinių graviruotojų šalia manęs“, daugelis vamzdžių lazerinio pjaustymo paslaugų teikėjų siūlo integruotas graviravimo funkcijas – abi operacijas atliekant vienoje eigoje, sumažinant apdorojimo laiką.

Kas vyksta DFM peržiūros metu

Gamintojui tinkamo dizaino peržiūra – tai patyrusių inžinierių analizė, kurioje jie vertina jūsų projektą gamybos požiūriu. Šis žingsnis padeda aptikti problemas, kurios atrodo tinkamos ekrane, tačiau kelia sunkumų gaminant – o jų sprendimas ankstyvame etape sutaupo daug laiko ir lėšų.

Gamybos ekspertų teigimu , efektyviai įgyvendinus gamintojui tinkamą dizainą, gamybos išlaidos gali būti sumažintos 15–40 %, o pristatymo laikas sutrumpinamas 25–60 %, palyginti su neoptimaliais dizainais. Peržiūra paprastai apima:

• Detalių artumas – Ar kirpimo linijos per arti viena kitos? Plonos sekcijos tarp pjūvių gali išsikreipti ar plyšti apdorojimo metu.
• Minimalus elementas – Mažos detalės, kurios atrodo aiškiai kompiuterinėje projekcijoje (CAD), gali nebūti perkeltinos į fizinį objektą; lazerio pjūvio plotis riboja minimalų plyšių ir skylių dydį.
• Aštrūs vidiniai kampai – Aštrūs kampai reikalauja specialios įrangos ir gali padidinti programavimo laiką 50–100 %. Mažų spindulių pridėjimas supaprastina gamybą.
• Medžiagų apžvalga – Ar jūsų pasirinktas medžiagas tinka reikiamam pjovimo būdui? Ar šilumos takos zonos paveiks funkcionalumą?
• Lenkimo korekcijos – Jei po pjaustymo detales reikia lenkti, ar atsižvelgta į medžiagos ištempimą ir K-faktorių plokščiame modelyje?

DFM procesas nėra Jūsų projekto kritika – tai yra bendradarbiavimas. Geras gamintojas pasiūlys alternatyvas, kurios išlaikys Jūsų funkcinius reikalavimus, tuo pačiu supaprastindamas gamybą. Šios rekomendacijos gali apimti kampų suapvalinimą, elementų tarpų reguliavimą arba kitokio storio medžiagos naudojimą, kuris efektyviau pjaustomas.

Sprendimai, priimami projektavimo etape, turi įtaką visiems vėlesniems gamybos etapams. Atrodytų nežymus projektavimo sprendimas gali paprastą pjovimo operaciją pavirsti sudėtingu, laiko reikalaujančiu procesu, dėl kurio produkto pristatymas gali uždelsiamas savaitėmis.

Greita prototipavimas: tikrinimas prieš imantis didesnių apimčių

O jei nesate tikri, kad Jūsų projektas veiks numatytu būdu? Greitas prototipavimas užpildo spragą tarp skaitmeninio projekto ir masinės gamybos, leisdamas patikrinti formą, tikslumą ir funkcionalumą dar nepereinant prie didelių serijų.

Šiuolaikinės lazerinio pjaustymo paslaugos šalia manęs teikėjai dažnai specializuojasi greitai gaminamose prototipuose, pristatydami pavyzdinius komponentus per kelias dienas, o ne savaites. Šis greitis leidžia naudoti iteracinį metodą:

1. Pateikite pradinį dizainą – Įkelkite savo pirmąją koncepciją greitam gamybai
2. Įvertinkite fizinį pavyzdį – Patikrinkite montavimą, funkcionalumą ir išvaizdą su tikrais komponentais
3. Tobulinkite ir pateikite iš naujo – Atlikite koregavimus pagal bandymų rezultatus; kartokite tiek kartų, kiek reikia
4. Patvirtinkite gamybai – Kai patvirtinta, galima pradėti visavertę masinę gamybą

Šis metodas pradžioje kainuoja daugiau už vienetą, tačiau dažnai sutaupo lėšų ilguoju metu, nes leidžia aptikti konstrukcinius trūkumus dar iki jų pakartojimo šimtuose ar tūkstančiuose detalių. Pramonės tyrimai rodo, kad pasaulinė CNC mašinų rinka nuo 2023 iki 2030 metų augs 10,3 % metine augimo norma (CAGR), ypač dėl automatizacijos ir greito prototipavimo galimybių paklausos.

Projektams, kuriems reikia kelių iteracijų, ieškokite gamintojų, kurie siūlo dizaino palaikymą kartu su pjaustymo paslaugomis. Jų patirtis ankstyvai nustatant gamybos problemų sritis – kartu su greitu prototipų užsakymų įvykdymu – ženkliai pagreitina jūsų plėtros grafiką.

Supratus visą procesą, iškyla natūralus klausimas: kurie šio darbo eigą veikiantys veiksniai iš tikrųjų lemia jūsų išlaidas? Kita dalis išskaido specifinius kintamuosius, kurie nustato jūsų individualaus lakštinio metalo pjaustymo kainą, – ir kaip galėtumėte kiekvieną iš jų optimizuoti.

Kas veikia individualaus lakštinio metalo pjaustymo kainą

Jūs jau susipažinote su visu pjaustymo procesu – nuo dizaino pateikimo iki pristatymo. Dabar atėjo metas svarbiausiam jūsų biudžetui klausimui: kas iš tikrųjų nulemia, kiek turėsite mokėti? Šių sąnaudų veiksnių supratimas padeda ne tik tiksliau interpretuoti kainų pasiūlymus; tai suteikia galimybę priimti strateginius sprendimus, kurie optimizuoja jūsų išlaidas, nekenkiant kokybei.

Kainos kintamieji metalo apdirbimo projektuose

Kiekvienas jūsų gautas pasiūlymas atspindi tarpusavyje susijusių veiksnių derinį. Kai kuriuos iš jų galite paveikti dizaino sprendimais; kiti priklauso nuo rinkos sąlygų arba jūsų projekto reikalavimų. Išnagrinėkime kiekvieną kintamąjį, kad tiksliai žinotumėte, kas lemia jūsų skaičius.

Medžiagos tipas ir rinkos kainodara

Žaliavos dažnai yra pagrindinis kaštų veiksnys. Paprastai anglinis plienas yra pigesnis nei nerūdijantis plienas ar aliuminio lydiniai, o varis, bronzos ir titanas turi aukštesnes kainas. Be bazinių kaštų, medžiagų kainos kinta priklausomai nuo pasaulinės rinkos dinamikos – ypač plieno kainos gali žymiai svyruoti iš ketvirčio į ketvirtį.

Štai ko galite tikėtis dėl metalo lakštų lazerinio pjaustymo skirtingomis medžiagomis, remiantis pramonės kainodaros duomenimis:

• Geležis – 0,30–0,80 USD/kg 2,0 mm storio
• Mild steel – 0,50–1,00 USD/kg 1,0 mm storio
• Nerūdantis plienas – 1,50–3,00 USD/kg 1,5 mm storio
• Aliuminis – 2,00–4,00 USD/kg 2,0 mm storio

Medžiagos storis ir pjaustymo laikas

Storis daro įtaką kainai dviem būdais: storesnės plokštės kainuoja daugiau už kvadratinį metrą, o jų pjaustymui reikia žymiai daugiau laiko. Įrenginys, apdirbantis 2 mm standartinį plieną, veikia daug greičiau nei pjovimo per 10 mm plokštę – o šis skirtumas tiesiogiai atsispindi Jūsų sąskaitoje.

Lazerio ar plazmos pjaustymo kaina įprastoms medžiagos storio reikšmėms svyruoja nuo 1,50 iki 6,00 USD už tiesinį pėdos ilgį, priklausomai nuo medžiagos ir sudėtingumo. Pavyzdžiui, 1 metro tiesios linijos pjaustymas 2 mm storio standartiniame pliene paprastai kainuoja apie 0,75–1,25 USD, įvertinus mašinos darbo laiką ir eksploatacijos išlaidas.

Dizaino sudėtingumas ir pjūvių skaičius

Paprasti stačiakampiai pjaunami greičiau nei sudėtingi raštai su dešimtimis kreivių ir vidiniais elementais. Kiekvienas pradžios taškas (kur lazerinis metalo pjaustymo įrenginys pradeda naują pjaustymą), kiekviena kreivė ir kiekvienas mažas detalus elementas prideda laiko Jūsų užsakymui.

Projektavimo paruošimo kainos labai skiriasi priklausomai nuo sudėtingumo. Pagal gamybos pramonės duomenis, projektuotojai paprastai ima nuo 20 iki 100 JAV dolerių per valandą, o projekto kainos suskirstytos taip:

• Paprasčiausios formos – 1 valanda, iš viso 20–100 JAV dolerių
• Sudėtinga geometrija – 2–4 valandos, iš viso 40–400 JAV dolerių
• Individualūs prototipai – 5+ valandos, iš viso 100–500+ JAV dolerių

Kiekis ir paruošimo kaštai

Kiekvienam pjaustymo darbui reikia paruošimo: medžiagos įkrovimo, įrangos kalibravimo ir bandomųjų pjaustymų vykdymo. Paruošimo laikas paprastai trunka 20–30 minučių, o darbo užmokesčio tarifai svyruoja nuo 20 iki 50 JAV dolerių per valandą, nepriklausomai nuo užsakymo kiekio prie kiekvieno darbo pridedant 6,67–29,17 JAV dolerio.

Ši pastovi kaina padalijama tarp visų detalių jūsų užsakyme. Užsisakote 10 dalių? Tai potencialiai po 3 JAV dolerius vien už paruošimą kiekvienai daliai. Užsisakote 1000 dalių? Paruošimas tampa nežymus – tik kelioms cento dalims vienai daliai.

Pjaustymo metodo pasirinkimas

Jūsų pasirinkta technologija – lazerinė, plazminė, vandens srove ar kirpimo – tiesiogiai veikia valandinį rodiklį ir pjaustymo greitį. Lazerinio pjovimo įrenginys, naudojantis švyruoklinės technologijos lazeriu, gali kainuoti 100–150 USD per valandą, tačiau labai greitai pjauna plonas medžiagas. Vandens sriegio sistemos gali reikalauti 75–125 USD per valandą, tačiau pjauna žymiai lėčiau, dėl ko bendros išlaidos gali būti didesnės, nepaisant žemesnių valandinių tarifų.

Antriniai apdailos reikalavimai

Operacijos po pjaustymo prideda papildomų išlaidų sluoksnių. Aptraukimas paprastai kainuoja 0,50–2,00 USD už detalę, o dažymas arba miltelinis dengimas prideda 5–20 USD už kvadratinį metrą. 1 m² lazeriu pjaunamos detalės, reikalaujančios aptraukimo ir dažymo, galutinės išlaidos gali padidėti 30–50 USD.

Išlaidų veiksnių palyginimo lentelė

Kaip šie kintamieji susideda iš viso poveikio? Šis skirstymas padeda nustatyti, kur turėtumėte sutelkti savo optimizavimo pastangas:

Išlaidų faktorius	Poveikio lygis	Optimalumo patarimai
Medžiagos tipas	Aukštas	Vietoj nerūdijančio plieno naudokite anglinį plieną, kai korozijos atsparumas nėra svarbus; prieš nustatydami brangesnes lydines, patikrinkite funkcinius reikalavimus
Medžiagos storis	Aukštas	Projektuokite iki ploniausio skersmens, kuris atitinka konstrukcinius reikalavimus; storesnis nebūtinai reiškia stipresnį jūsų taikymui
Dizaino sudėtingumas	Vidutinis-Aukštas	Supaprastinkite geometrijas, kiek tik įmanoma; sumažinkite pervertimo taškus; pridėkite kampų spindulius, kad pagreitintumėte programavimą ir pjaustymą
Užsakymo kiekis	Aukštas	Apjunkite užsakymus, kad išdėstytumėte paruošimo kaštus; apsvarstykite prototipo ir gamybos kiekių užsakymą kartu
Girtimo būdas	Vidmenis	Priderinkite metodą prie faktinių jūsų tikslumo poreikių – nereikia mokėti už lazerinį tikslumą, jei su reikalavimais susidoroja plazma
Atlikimo laikas	Vidmenis	Planuokite iš anksto; skubūs užsakymai paprastai kainuoja 15–30 % daugiau
Sekundinės operacijos	Vidmenis	Nurodykite tik būtiną apdailą; lazeriu pjaunamos kraštinės dažnai neturi būti šlifuojamos nestipriai kritinėms sritims
Lakšto išdėstymo efektyvumas	Žema-vidutinė	Šiek tiek pakoreguokite detalių matmenis, jei tai pagerina medžiagos išeigą; pasitarkite su gamintoju dėl standartinių lakštų dydžių

Kaip optimizuoti biudžetą

Dabar, kai suprantate, kas lemia kaštus, kaip iš tiesų juos sumažinti, nekenkiant savo projektui? Šios strategijos pirmiausia siekia pašalinti didžiausią poveikį darančius veiksnius.

Pasinaudokite masto ekonomija

Dalių, kurios pjautomos, kiekis tiesiogiai veikia vieneto kainą. Mažos partijos iš 1–10 vnt. gali kainuoti nuo 10 iki 50 JAV dolerių už vnt., o užsakymai po 100+ vnt. gali nukristi iki 1–5 JAV dolerių už vnt.; didelės apimties užsakymai dažnai turi teisę į medžiagos nuolaidas arba partijų tvarkymo naudą, dėl ko sąnaudos dar labiau sumažėja.

Mąstyti strategiškai apie laiką. Jei žinote, kad vėliau prireiks papildomų kiekių, viską užsisakyti iš karto dažnai kainuoja mažiau nei kelių atskirų užsakymų darymas – net atsižvelgiant į atsargų laikymo sąnaudas.

Optimizuokite savo projektą gamybai

Kuo sudėtingesnis jūsų dizainas, tuo aukštesnė kaina. Įvertinkite, ar kiekviena savybė tikrai atitinka jūsų funkcines reikalavimus. Kartais dekoratyvinis lankstas ar siauras kampas prideda vizualinio patrauklumo, bet dvigubina pjovimo laiką.

Taip pat svarbus ir medžiagų panaudojimas. Ar galima šiek tiek pakoreguoti detalių matmenis, kad jos geriau tilptų į standartinius lakštus? Atliekų kiekio mažinimas tiesiogiai sumažina medžiagų sąnaudas – o geri gamintojai pasiūlys tinkamus išdėstymo optimizavimo būdus, jei tik paprašysite.

Strategiškai renkitės medžiagas

Prototipas nebūtinai turi būti gaminamas iš brangios medžiagos, ypač jei tik tikrinamas konstrukcinis sprendimas. Minkštasis plienas dažnai gali būti naudojamas vietoj nerūdijančiojo vystymo etapu, o galutinė gamyba vyksta iš nurodytų medžiagų, kai projektas jau užfiksuotas.

Suplanuokite laiko grafiką

Jei tiekėjas privalo prioritetinti jūsų projektą ar dirbti viršvalandžius, antkainiai gali siekti nuo 15–30 % ar net daugiau. Standartiniai pristatymo terminai leidžia gamintojams optimaliai suplanuoti gamybą, o ta efektyvumas atsispindi jūsų kainose.

Apjunkite antraeilės paskirties operacijas

Kiekvienas perdavimas tarp procesų prideda išlaidų. Jei jūsų detalem reikia pjaustyti, lenkti ir apdoroti, paprastai mažesnės išlaidos tenka dirbant su vienu tiekėju, kuris atlieka visas operacijas, o ne koordinuojant specialistus – taip pat sumažinamas rizika, kad detalės bus pažeistos pervežant tarp skirtingų įrenginių.

Suprantant išlaidų veiksnius, tampate nebe pasyviu kainos pasiūlymo gavėju, o aktyviu projekto optimizatoriumi. Tuo pačiu metu viena ir ta pati detalė gali skirtis 50 % ar daugiau kainoje priklausomai nuo to, kaip nurodote medžiagas, kiekius ir tarpines ribas.

Turėdami šias žinias apie išlaidas, jūs galite pagalvoti, kaip šie veiksniai taikomi konkrečiai jūsų situacijai. Skirtingose pramonės šakose ir projektų tipuose yra skirtingi prioritetoriai – ir būtent tai, kad pritaikote savo požiūrį tikrųjų poreikių atitikimui, atsiranda tikrosios sutaupymų galimybės.

Pjaustymo būdų pritaikymas prie jūsų naudojimo

Jūs jau suprantate sąnaudų kintamuosius ir kaip juos optimizuoti – tačiau čia kyla praktinis klausimas: kuris požiūris iš tikrųjų tinka jūsų konkrečiam projektui? „Geriausias“ pjaustymo metodas nėra universalus; jis smarkiai keičiasi priklausomai nuo to, ar gaminami automobilių tvirtinimo elementai, dekoratyviniai architektūriniai skydai ar unikalūs prototipų detalių egzemplioriai. Priderinkime pjaustymo technologijas prie realių programų, kad galėtumėte pasitikėdami prašyti kainų pasiūlymų.

Pramoninės ir automobilių programos

Kai detalės turi atlaikyti apkrovas, vibraciją ir sudėtingas sąlygas, pjaustymo metodo pasirinkimas tampa saugumo, o ne tik sąnaudų klausimu. Pramoniniai ir automobilių komponentai paprastai reikalauja:

• Griežtomis matmenų tolerancijomis – Detalės turi tiksliai tikti į surinkimus be jokių modifikacijų
• Tikslus kartojamumas – Kiekviena serijos gamybos detalė turi identiškai atitikti specifikacijas
• Sertifikuotas kokybės užtikrinimas – Sekamumo ir dokumentavimo reikalavimai dažnai nurodo IATF 16949 ar panašias sertifikacijas
• Medžiagos vientisumas – Šilumos paveiktos zonos turi būti sumažintos iki minimumo, kad būtų išsaugotos struktūrinės savybės

Automobilių šasi komponentams, pakabos laikikliams ir konstrukciniams mazgams lazerinis pjovimas paprasčiausiai suteikia geriausią tikslumo ir našumo pusiausvyrą. Pasiekiamos siauros tolerancijos—dažnai ±0,005" arba geresnės—užtikrina tinkamą tarpusavyje suderinamumą surinkimo metu, o naujausios kartos pluoštų lazerai išlaiko gamybos greitį, kuris masinės gamybos sąnaudas vienam gaminiui išlaiko priimtiname lygyje.

Plazminė girta tampa praktiškesniu pasirinkimu apdorojant storesnę konstrukcinę plieno plokštę. Automobilių rėmai ir sunkiosios įrangos laikikliai dažnai naudoja 1/4" iki 1/2" plokštę, kurioje aukštos kokybės plazma užtikrina pakankamą tikslumą žymiai mažesnėmis sąnaudomis vienam coliu nei lazerio pjaustymas. Svarbiems skyliams, reikalaujantiems ±0,1 mm tolerancijos , pvz., M4 varžtų skyliams, pluoštų lazeris dažniausiai atlieka tikslumą reikalaujančius darbus, o plazma tvarko didesnius konstrukcinius pjaustymus.

Kai ieškote lazerinio pjovimo ar metalo pjovimo arti manęs pramoninėms aplikacijoms, pirmenybę turėtumėte teikti įmonėms, kurios turi dokumentuotus kokybės valdymo sistemas. Sertifikavimas – tai ne tik popieriai: jis rodo, kad įranga yra kalibruota, operatoriai yra apmokyti, o tikrinimo procesai leidžia aptikti matmenų nuokrypius dar prieš išsiunčiant detalių.

Architektūriniai ir dekoratyviniai projektai

Architektūrinis metalo apdirbimas keičia prioritetų hierarchiją. Dažnai svarbiau yra kraštų išvaizda nei pasiekti griežčiausias galimas tolerancijas, o baigtų įrenginių vizualinis poveikis lemia metodų pasirinkimą.

Dekoratyviniams skydeliams, ženklams ir fasado elementams:

• Lazerinis pjovimas puikiai tinka sudėtingiems raštams, logotipams ir detalėms, kur švarūs kraštai nulemia vizualinę kokybę
• Vandens strūvio girta tinka šilumai jautriems medžiagoms arba kai visiškai nepriimtina jokia dischromija – ypač svarbu matomose nerūdijančiojo plieno ar vario konstrukcijose
• Akrylo lazerio pjaustymas leidžia kurti puikius šviesos peršviečiamus skydelius, apšviestus ženklus ir dekoratyvius ekranus su poliruotais, liepsnoje apdorotais kraštais

Architektūriniai taikymai dažnai sujungia pjaustymą su dekoratyvine apdaila. Jei jūsų projektui reikia tiek gamybos, tiek personalizavimo, daugelis įmonių, siūlančių lazerinį pjaustymą ir graviravimą, gali atlikti modelių pjaustymą ir paviršiaus detalizavimą sinchronizuotomis operacijomis. Panašiai, projektams, kuriems reikia metalo graviravimo paslaugų šalia manęs, dažnai naudinga pasinaudoti tuo pačiu tiekėju kaip pjaustyme – tai sumažina rankinius darbus ir užtikrina nuoseklų kokybės lygį visuose procesuose.

Lazerinis pjaustymas puikiai tinka sudėtingiems dizainams kurti ir sklandžių kraštų gamybai, dažnai pašalinant būtinybę papildomai apdoroti – tai svarbus privalumas, kai matomi kraštai lemia projekto sėkmę. Dideliems architektūriniams skydams, kuriuose priimtinas tam tikras krašto tekstūros lygis, vandens srauto pjaustymo paslaugas teikiančios įmonės šalia manęs gali apdoroti storus aliuminio ar nerūdijančio plieno sluoksnius be jokios šilumos sukeltos nuspalvinimo.

Prototipavimo ir plėtojimo projektai

Prototipų kūrimas visiškai prioritetina kitokius rodiklius: svarbiau yra greitis ir lankstumas nei vieneto kainos optimizavimas, o gebėjimas greitai kartoti dažnai svarbesnis už pramoninio lygio efektyvumą.

Greito prototipavimo taikymui:

• Lazerinis pjovimas – Greičiausias apdorojimo ciklas plonoms medžiagoms; minimalus paruošimas leidžia greitai pereiti tarp dizaino iteracijų
• Vandens strūvio girta – Nereikia keisti įrankių tarp medžiagų; ryte galima pjauti plieną, popiet – aliuminį, darbo pabaigoje – kompozitus
• Plazminė girta – Ekonomiškas konstrukciniams prototipams, kurių briaunų apdaila vėliau bus tobulinama pramoninės gamybos optimizavimo metu

Kai testuojate formą, tikslumą ir funkcionalumą, dažnai prasminga pakeisti medžiagą. Prototipas nebūtinai turi būti gaminamas iš brangių medžiagų – paprastas plienas gali patvirtinti geometriją dar nepereinant prie nerūdijančiojo, žymiai sumažinant kartojimo sąnaudas.

Ieškokite tiekėjų, siūlančių dizaino atsiliepimus kartu su pjaustymo paslaugomis. Greito įgyvendinimo ir gamybos ekspertizės derinys efektyviau pagreitina kūrimo ciklus nei vien tik greitis.

Mėgėjų ir kūrėjų projektai

Dirbate mažesnių mastų asmeninius projektus? Jūsų prioritetams tikriausiai skiriasi nuo pramoninių pirkėjų, tačiau taikomi tie patys principai – tiesiog tinkamai sumažinti mastelį.

Mėgėjams, dailininkams ir kūrėjams:

• Internetinės laserinio pjovimo paslaugos – Įkelkite DXF failus, gaukite išpjautas dalis paštu; puikus variantas vienkartiniams projektams be minimalaus užsakymo reikalavimų
• Vietinė metalo apdirbimo dirbtuvė – Asmeninė aptarnavimas, greiti atsakymai į klausimus, kartais linkę vykdyti nedidelius užsakymus tarp gamybos užsakymų
• Kūrėjų erdvės su pjaustymo įranga – Prieiga prie lazerinių pjaustytuvų ar plazmos stalų už valandinį mokestį; reikalauja įrangos valdymo mokymosi

Mažos apimties užsakymai susiduria su anksčiau aptartomis paruošimo sąnaudomis. Užsisakant tik kelis vnt., verta pagalvoti, ar jūsų dizainas gali pasidalinti lakštu su kito gamintojo projektu (kai kurios paslaugos tai siūlo), ar šiek tiek didesnis užsakymo kiekis sumažina vieneto sąnaudas iki tokio lygio, kad pateisintų papildomą medžiagą.

Projektams, reikalaujantiems individualių detalių, metalo graviravimo paslaugas teikiantys meistrai šalia manęs ar vietinė metalo gamybos dirbtuvė dažnai priima mažesnius tiražus, kuriuos masinės gamybos įmonės galėtų atsisakyti. Asmeninis ryšys taip pat gali būti naudingas, jei reikia vadovavimo parenkant medžiagą ar optimizuojant dizainą pirmajam projektui.

Parinkimo pagal sritį naudojimo santrauka

Jūsų specifinės srities pritaikymas prie tinkamos pjovimo technologijos supaprastina sprendimų priėmimą. Štai suvestinė su nuoroda:

• Automobilių konstrukcinės dalys – Lazerinė pjovimo technologija tikslumui; plazminė – storesniam konstrukciniam plienui; visada patikrinkite kokybės sertifikatus
• Pramoniniai mechanizmų komponentai – Suderinkite tikslumo reikalavimus su biudžetu; plazma dažnai pakankamai tiksli nestatramsčiams laikmenoms
• Architektūriniai skydai ir fasadai – Laseris sudėtingiems dizainams; vandens srovė, kai šiluminiai poveikiai matomose briaunose nepriimtini
• Dekoratyvinė ženklų sistema ir meno kūriniai – Lazerio pjaustymas užtikrina švarias kraštines; apsvarstykite derintas pjaustymo ir graviravimo paslaugas
• Prototipai ir plėtojami komponentai – Teikite pirmenybę greitam pristatymui; priimkite aukštesnes vienetinės kainos išlaidas greitesniam ciklui
• Mėgėjų ir kūrėjų projektai – Internetinės paslaugos patogumui; vietiniai meistrai asmeninei konsultacijai ir mažiems kiekiams

Nustačius jūsų taikymo reikalavimus, paskutinis žingsnis – pasirinkti gamybos partnerį, kuris galėtų atitikti jūsų specifinius poreikius. Kitame skyriuje išsamiai aprašoma, ką vertinti ir kokius klausimus užduoti prieš pasirenkant tiekėją.

Kaip pasirinkti patikimą pjaustymo paslaugų partnerį

Jūs jau nustatėte savo taikymo sritį, supratote sąnaudų veiksnius ir išsiaiškinote tikslumo reikalavimus. Dabar atėjo laikas priimti sprendimą, kuris viską sujungia: pasirinkti gamybos partnerį, kuris iš tiesų pagamins jūsų detalis. Teisingas tiekėjas ne tik pjauna metalą – jis tampa jūsų inžinerijos komandos pratęsimu, laiku pastebėdamas problemas, kol jos nevirsta brangiais trūkumais, ir siūlydamas optimizacijas, apie kurias jūs net nebuvote pagalvoję.

Kaip atskirti kompetentingus partnerius nuo tų, kurie sukels galvos skausmą? Peržiūrėkime svarbiausius vertinimo kriterijus – ir klausimus, kuriuos turėtumėte užduoti prieš priimant bet kurią pasiūlymo kainą.

Metalo pjaustymo paslaugų teikėjų vertinimas

Ne visos gamybos dirbtuvės yra vienodos. Kai kurios specializuojasi didelės apimties gamyboje, kitos puikiai tinka greitam prototipavimui ir dizaino tobulinimui. Vienos palaiko aviacijos pramonės kokybės standartus, o kitos tinkamai tenkina bendrąsias pramones reikmes, tačiau negali atitikti griežtų dokumentavimo reikalavimų. Teisingas tiekėjų sugebėjimų pritaikymas jūsų specifinėms reikmėms padeda išvengti brangių nesuderinamumų.

Įrangos galimybės ir technologijų asortimentas

Ne visos gamybos dirbtuvės siūlo tokio paties lygio paslaugas. Kai kurios tik pjauna metalą, o kitos apdorojimą, apdailą ar surinkimą perduoda trečiosioms šalims – tai gali sukelti vėlavimus, komunikacijos spragas ir kokybės nuoseklumo stoką. Prieš prašant kainų pasiūlymų, įsitikinkite, kokias technologijas tiekėjas naudoja savo patalpose:

• Lazerinio pjaustymo sistemos – Gautlinis arba CO2? Koks maksimalus storis, kurį gali apdoroti?
• Plazminė girta – Standartinė ar aukštos raiškos? Kokia storio apdorojimo talpa?
• Vandens srovės pjaustymo galimybės – Galima naudoti šilumai jautriems medžiagoms?
• Sekundinės operacijos – Lankstymas, suvirinimas, apdaila po vienu stogu?
• CNC talpyba – Ar jie gali apdoroti tikslumo elementus, viršijančius pjaustymą?

Visapusių paslaugų integruotos patalpos supaprastina visą procesą vienoje vietoje. Tai užtikrina griežtesnį gamybos kontrolę, greitesnį pristatymo laiką ir nuoseklią kokybės standartų priežiūrą visuose operacijose.

Sertifikatai ir kokybės sistemos

Kokybės sertifikatai rodo daugiau nei tik marketingo blizgesį – jie atspindi dokumentuotas sistemas, skirtas užtikrinti nuoseklius rezultatus. Geriausi individualūs metalo gamintojai laikosi griežtų kokybės procedūrų ir naudoja pažangias patikros priemones, kad patikrintų tikslumą per visą gamybą.

Bendrai gamybai ISO 9001 sertifikavimas parodo įsipareigojimą dokumentuotoms kokybės valdymo sistemoms. Automobilių pramonei IATF 16949 sertifikavimas tampa būtinas – nurodydamas, kad tiekėjas atitinka griežtus automobilių pramonei būdingus reikalavimus saugai, nuoseklumui ir sekamumui.

Geros kokybės sistema paprastai apima pirmosios partijos patikrą, proceso metu atliekamus matmenų tikrinimus, suvirinimo vientisumo bandymus ir galutinės patikros patvirtinimą. Prieš sudarant partnerystę, įsitikinkite, kad įmonės kokybės standartai, apžiūros procedūros ir sertifikatai atitinka jūsų pramonės reikalavimus.

Atlikimo laikas ir greito prototipavimo galimybės

Suprasti tipiškus pristatymo terminus būtina planuojant projekto tvarkaraštį. Paklauskite apie standartinius pristatymo laikus bei apie tai, ar siūlomos paspartintos paslaugos.

Kūrimo projektams greito prototipavimo galimybės gali ženkliai pagreitinti jūsų darbų eigą. Kai kurie tiekėjai pristato prototipinius komponentus net per 5 dienas, leisdami atlikti kelias dizaino iteracijas dar nepereinant prie gamybos įrankių. Šis greitis ypač svarbus, kai vertinate naujus dizainus arba reaguojate į glaudžius produkto išleidimo terminus.

Pavyzdžiui, Shaoyi (Ningbo) Metal Technology siūlo 5 dienų greito prototipavimo paslaugas kartu su automatizuota masine gamyba – parodydama, kaip pirmaujantys tiekėjai užtikrina ryšį tarp kūrimo spartos ir apimties gamybos galimybių.

Gamybai tinkamo konstravimo palaikymas

Sėkminga gamyba neprasideda ties įrenginiu – ji prasideda inžinerija. Patikimas gamintojas bendradarbiaus su jumis jau ankstyvame etape, peržiūrėdamas brėžinius, CAD failus, leidžiamas paklaidas ir funkcinius reikalavimus.

Daugelis projektų naudojasi išsamiomis DFM gairėmis, kurios padeda tobulinti konstrukcijas, kad būtų galima efektyviai gaminti, neprarandant našumo. Vertindami partnerį, paklauskite, ar jis teikia:

• CAD/CAM palaikymą ir lankstumą failų formatuose
• Inžinerinę konsultaciją dėl medžiagų ir metodų parinkimo
• Aktyvų konstrukcijos atsiliepimą prieš pradedant gamybą
• Prototipų testavimo ir patvirtinimo palaikymą

Šis palaikymo lygis sumažina riziką, sutrumpina pristatymo laiką ir užtikrina sklandų gamybos procesą – ypač sudėtingoms surinktims. Tiekėjai, tokie kaip Shaoyi, demonstruoja šį požiūrį teikdami išsamią DFM paramą, kuri aptinka gamybos problemų galimybes dar iki jos įtakos jūsų grafikui ar biudžetui.

Komunikacija ir reaktyvumas

Taip pat labai svarbi skaidri komunikacija. Patikimas gamintojas teikia aiškius terminus, projekto atnaujinimus ir realistiškus lūkesčius. Efektyvi komunikacija išvengia brangių netikėtumų ir užtikrina, kad projektas nuosekliai vyktų nuo pradžios iki pabaigos.

Kainos pasiūlymo paruošimo trukmė yra naudingas rodiklis, atspindintis bendrą reagavimo greitį. Jei tiekėjas užtrunka savaites, kad grąžintų paprastą kainos pasiūlymą, įsivaizduokite vėlavimus, su kuriais susidursite, kai kilus klausimams gamybos metu. Pirmaujantys tiekėjai – įskaitant Shaoyi su jų 12 valandų kainos pasiūlymo paruošimo trukme – parodo, kad operatyvus ryšys yra pasiekiamas.

Pagrindiniai klausimai prieš prašant kainų pasiūlymų

Pasiruošus pradėti kainų pasiūlymų gavimo procesą sutaupoma laiko ir ankstyvoje stadijoje nustatomos galimos problemos. Štai kontrolinis sąrašas klausimų, kurie atskleidžia tiekėjo gebėjimus ir atitikimą jūsų poreikiams:

Galimybių ir patirties klausimai

• Kiek jau laiko gaminote detalės, panašias į mano?
• Ar turite patirties tarnaujant būtent mano pramonei?
• Ar galėtumėte pateikti atvejo tyrimus ar nuorodas iš panašių projektų?
• Kokias pažangias technologijas naudojate savo patalpose?
• Kokias antrines operacijas (lenkimas, suvirinimas, apdaila) galite atlikti vidinėmis priemonėmis?

Klausimai dėl kokybės ir sertifikavimo

• Kokius kokybės sertifikatus turite (ISO 9001, IATF 16949)?
• Kokią įrangą ir procesus naudojate tikrinant kokybę?
• Kaip dokumentuojate ir stebite kokybę viso gamybos ciklo metu?
• Ar galite pateikti medžiagų sertifikatus ir bandomųjų ataskaitas?

Klausimai dėl terminų ir pajėgumų

• Koks yra jūsų standartinis pristatymo laikas mano užsakymo dydžiui?
• Ar siūlote greitą ar skubų pristatymą?
• Kiek greitai galite pagaminti prototipus?
• Kokia jūsų dabartinė talpa ir kaip tvarkote paklausos šuolius?

Palaikymo ir bendravimo klausimai

• Ar teikiate DFM peržiūrą ir dizaino atsiliepimus?
• Kokių failų formatų jūs priimate?
• Kas bus mano pagrindinis kontaktas viso projekto metu?
• Kaip greitai paprastai atsakote į klausimus ar pakeitimų prašymus?

Jei jūsų projektas apima dekoratyvinius elementus kartu su funkciniu pjovimu, klauskite apie derinamas galimybes. Tie tiekėjai, kurie siūlo individualų lazerinį graviravimą kartu su pjovimu, gali sujungti operacijas – sumažindami perdavimus tarp skyrių ir užtikrindami nuoseklią kokybę visuose procesuose. Panašiai, jei reikia lazerinio gręžimo šalia manęs ar specialių paviršiaus apdorojimų, iš anksto suprantant tiekėjo visą gebėjimų diapazoną, vėliau išvengsite skuboto papildomų tiekėjų ieškojimo.

Teisingas gamybos partneris ne tik vykdo jūsų nurodymus – jis pagerina rezultatus dėka proaktyvios inžinerinės paramos, nuoseklių kokybės sistemų ir bendravimo, kuris laiko jūsų projektą planuotame kelyje.

Tiekėjo vertinimo kontrolinis sąrašas

Naudokite šį sujungtą kontrolinį sąrašą, palygindami potencialius pjaustymo paslaugų partnerius:

• Įrangos asortimentas – Prieinamos kelios pjaustymo technologijos (lazerinė, plazminė, vandens srovė)
• Savo paties pajėgumai – Antriniai procesai atliekami viduje, neperduodami trečiosioms šalims
• Atitinkami sertifikatai – Minimaliai ISO 9001; IATF 16949 – automobilių pramonei
• Dokumentuoti kokybės procesai – Tikrinimo procedūros, kalibravimo grafikai, sekimo sistemos
• Greito prototipavimo galimybės – Greito apdorojimo galimybė konstrukcijos patvirtinimui (pageidautina per 5 dienas arba greičiau)
• DFM palaikymo prieinamumas – Inžinerinė peržiūra įtraukta prieš gamybą
• Kainos pasiūlymo atsakomybė – Kainos pasiūlymas per vieną ar kitą dieną parodo operacinį efektyvumą
• Komunikacijos aiškumas – Skirti kontaktai, aiškios projekto naujienos, realistiški terminai
• Pramonės patirtis – Pabrėžtas įgyvendinimo lygmuo su panašiomis aplikacijomis
• Masštabavimas – Galimybė palaikyti tiek prototipus, tiek pilnų gamybos apimčių užsakymus

Automobilių, važiuoklės, pakabos ar struktūrinių komponentų projektams, kuriems reikalinga IATF 16949 sertifikuota kokybė kartu su greitu prototipavimu, tiekėjai kaip Shaoyi (Ningbo) Metal Technology pavyzdžiu rodo gebėjimų derinį, kuris sumažina tiekimo grandinės sudėtingumą. Jų integruotas požiūris – nuo 5 dienų trunkančio prototipavimo iki automatizuotos masinės gamybos su visapusiška DFM parama – parodo, ko ieškoti renkantis partnerius reikalaujantiems taikymams.

Be metalo pjaustymo, kai kurie projektai reikalauja papildomų paslaugų, tokių kaip medžio graviravimas šalia manęs mišrių medžiagų surinkimams ar pakuotės komponentams. Suprantant tiekėjo tinklą ir norą derinti susijusias paslaugas, galima ženkliai supaprastinti projekto valdymą.

Pasirinktas gamybos partneris tampa ilgalaikiu investicija į jūsų gamybos sėkmę. Patikimas gamybos partneris nesukuria tik detalių – jis palaiko jūsų tikslus, gerina jūsų produktą ir padeda užtikrinti jūsų projekto ilgalaikę sėkmę. Skirkite laiko išsamiam vertinimui, užduokite tinkamus klausimus ir pasirinkite partnerį, kurio gebėjimai, kokybės sistemos ir bendravimo stilius atitinka jūsų specifinius poreikius.

Dažniausiai užduodami klausimai apie individualų lakštinio metalo pjaustymą

1. Koks yra geriausias pjovimo metodas individualioms lakštinio metalo detalėms?

Geriausias metodas priklauso nuo jūsų medžiagos, storio ir tikslumo reikalavimų. Lazerinis pjaustymas užtikrina aukščiausią tikslumą (±0,001" iki ±0,005") ir švariausius kraštus plonoms medžiagoms iki 1/4" storio. Plazmos pjaustymas puikiai tinka storesniam plienui apdoroti greitai ir ekonomiškai. Vandens srove pjaustymas yra idealus, kai negalima leisti šiluminės deformacijos, nes visiškai išsaugoma medžiagos vientisumas. Paprastiems tiesiesiems pjovimams dideliais kiekiais ekonomiškiausia iki šiol lieka mechaninė žirklėjimo pjovimo technologija.

2. Kiek kainuoja individualus lakštinės metalo plokštės pjaustymas?

Kainos kinta priklausomai nuo medžiagos tipo, storio, dizaino sudėtingumo, kiekio ir pjaustymo metodo. Metalinių lakštų lazerinis pjaustymas paprastai kainuoja nuo 1,50 iki 6,00 JAV dolerių už tiesinį pėdą. Medžiagų kainos skiriasi žymiai – paprastasis plienas kainuoja nuo 0,50 iki 1,00 JAV dolerio už kg, o nerūdijantis plienas – nuo 1,50 iki 3,00 JAV dolerių už kg. Paruošimo mokesčiai prideda nuo 6,67 iki 29,17 JAV dolerių už užsakymą, todėl didesni užsakymai vienetui yra ekonomiškesni. Mažos partijos iš 1–10 vnt. gali kainuoti po 10–50 JAV dolerių kiekvieną, o užsakymai iš 100+ vnt. gali nukristi iki 1–5 JAV dolerių vienetui.

3. Kur galiu gauti pagal užsakymą pjaustomą metalą netoliese?

Jūs turite keletą pasirinkimų dėl individualių metalo pjaustymo paslaugų. Internetinės gamybos platformos, tokios kaip SendCutSend, OSH Cut ir Xometry, priima DXF arba STEP failus ir pristato detalias per kelias dienas. Vietiniai metalo apdirbimo dirbtuvės siūlo asmeninį aptarnavimą ir dažnai sutinka atlikti mažesnius užsakymus. Automobilių ar pramonės sritims, reikalaujančioms IATF 16949 sertifikato, specializuoti gamintojai, tokie kaip Shaoyi (Ningbo) Metal Technology, teikia greitą prototipavimą per 5 dienas bei išsamų DFM palaikymą kartu su gamybos galimybėmis.

4. Kokios failų formos reikalingos individualiam lakštinio metalo pjaustymui?

DXF (brėžinių apykaitos formatas) yra pramonės standartas 2D pjaustymo operacijoms dėl plataus suderinamumo ir tikslaus geometrijos išlaikymo. AutoCAD DWG failai veikia panašiai gerai sudėtingiems dizainams. STEP arba STP failai yra idealūs 3D modeliams, reikalaujantiems išklotinės kūrimo. PDF priimtini paprastiems dizainams, tačiau gali reikėti konvertavimo. Įsitikinkite, kad visos pjaustymo linijos turi nuoseklų storį, kontūrai visiškai uždaryti, o brėžiniai atitinka mastelį 1:1, kad būtų išvengta brangių klaidų.

5. Kokius tikslumus galiu tikėtis iš skirtingų metalo pjaustymo metodų?

Tikslumo galimybės žymiai skiriasi priklausomai nuo pjovimo technologijos. Lazerinis pjovimas pasiekia tiksliausius leistinus nuokrypius – nuo ±0,001" iki ±0,005" padėčiai ir matmenims. Vandens srauto pjovimas užtikrina nuokrypius nuo ±0,003" iki ±0,010", priklausomai nuo pjovimo greičio ir medžiagos storio. Plazminis pjovimas paprastai pasiekia nuokrypius nuo ±0,010" iki ±0,030", o aukštos raiškos sistemos artėja prie tiksliausios šios ribos. Mechaninis pjovimas (pjūklavimas) užtikrina nuokrypius nuo ±0,010" iki ±0,060". Jūsų tikslumo reikalavimai turėtų nustatyti pasirinktą metodą – nurodant tikslesnius leistinus nuokrypius nei būtina, kainos padidėja.
