Supratimas apie nestandartinio metalo lakštų pjaustymą ir kodėl tai svarbu

Kai reikia metalinės detalės, atitinkančios tiksliai nustatytus reikalavimus, standartinės formos ruošiniai tiesiog nebetinka. Čia ir pasirodo nestandartinis metalo lakštų pjaustymas. Šis specializuotas metalo gamybos procesas paverčia plokščius metalo lakštus tiksliai pagamintomis detalėmis, pritaikytomis jūsų unikaliems projekto reikalavimams. Ar jūs kurtumėte prototipą aviacijos taikymui ar gamtumėte tvirtinimo elementus automobilių surinkimui , šis procesas užtikrina tiksliai nustatytus matmenis, formas ir savybes, kurių reikalauja jūsų dizainas.

Tačiau čia yra iššūkis: dauguma internetinių šaltinių apie šią temą labiau orientuoti į paslaugų pardavimą, o ne į paaiškinimą, kaip viskas veikia. Jūs liekate nežinioje, kaip visa tai veikia, kuris metodas tinka jūsų poreikiams ir ar apskritai nestandartinis pjaustymas tinka jūsų projektui. Šis vadovas keičia padėtį, suteikdamas jums pagrindines žinias, reikalingas priimti informuotus sprendimus.

Kas daro metalo lakštų pjaustymą nestandartiniu

Taigi kas skiria individualų pjaustymą nuo standartinės metalinės plokštės, tiesiog pasiimamos su lentynos? Viskas susiję su tikslumu ir personalizavimu. Standartinė lakštinė plienas ateina iš anksto nustatytomis matmenimis, storio ir formomis. Tipinė plieno plokštė gali būti 4 pėdų ilgio iki 8 pėdų pločio ir 16 kalibro storio. Šios paruoštos plokštės tinka bendriesiems taikymams, tokiems kaip stogo dengimo plokštės ar paprastos ortakių sistemos.

Individualus pjaustymas, kita vertus, prasideda jūsų dizaino failu ir baigiasi detalėmis, atitinkančiomis jūsų tiksliai nustatytus reikalavimus. Procese naudojamos pažangios pjaustymo technologijos, tokios kaip lazerinis pjaustymas, plazminis pjaustymas ar vandens srove pjaustymas, kad būtų pasiekiami tikslūs matmenys, kurių standartinės paruoštos detalės paprasčiausiai negali užtikrinti. Jūs nurodote medžiagą, storį, formą ir net sudėtingus išpjovimus ar raštus. Galvokite apie individualius metalinius ženklus su išsamiais logotipais, sudėtingus kampuočius su specifiniais tvirtinimo skylių išdėstymais arba korpusus su tiksliais ventiliacijos angų raštais.

Šis pritaikymo lygis tampa būtinas, kai jūsų projektas reikalauja:

• Nestandartinių matmenų, kurie neatitinka turimų atsargos dydžių
• Sudėtingų formų, kreivių ar vidinių išpjovimų
• Tikslaus susiderinimo mechaniniams surinkimams
• Konkretių metalų tipų, parinktų dėl specifinių našumo charakteristikų
• Specialių metalo formų, sukurtų unikaliems funkciniams reikalavimams

Nuo žaliavos iki tiksliai pagamintų detalių

Įsivaizduokite, kad pradedama su plokščia aliuminio plokšte ir baigiama tiksliai išpjautu šasi komponentu, pasiruošusiu automobilių surinkimui. Ši transformacija vyksta per atidžiai kontroliuojamą gamybos procesą. Iš pradžių parenkamas tinkamas medžiaga, atsižvelgiant į projekto stiprumo, svorio ir korozijos atsparumo reikalavimus. Tada pjovimo technologija jūsų skaitmeninį projektą verčia į fizinę tikrovę nepaprastai tiksliai.

Šį procesą naudojančios pramonės šakos apima beveik visus šiuolaikinės gamybos sektorius:

• Automobilių pramonė: Karinės plokštės, tvirtinimo detalės, šasi komponentai ir šilumos skyriai, kuriems reikalingas tikslus prigludimas ir struktūrinis vientisumas
• Oro ir kosmoso pramonė: Aukšto našumo detalės, formuojamos pagal tiksliai nustatytus reikalavimus, tuo pačiu mažinant svorį
• Elektronika: Korpusai ir dangos, apsaugančios komponentus ir užtikrinančios prievadų, ventiliacijos bei tvirtinimo reikalavimų atitiktį
• Statybos: Architektūriniai elementai, konstrukcinės atramos ir specializuoti statybos komponentai
• Ženklai: Individualūs metaliniai ženklai, dekoratyvinės plokštės ir prekinių ženklų elementai su sudėtingais dizainais

Kiekviena iš šių pramonės šakų reikalauja tikslumo, kurio negali pasiūlyti standartiniai profiliai. Kai komponentas turi atitikti tiksliai nustatytus specifikacijas ir išlaikyti intensyvias eksploatacines sąlygas, individualus pjaustymas tampa ne tik pasirinkimu, bet būtinybe. Svarbiausia – suprasti, kuris pjaustymo metodas, medžiaga ir specifikacijos geriausiai atitinka jūsų konkrečią panaudojimo sritį, ką išsamiai aptarsime toliau einančiose dalyse.

Pjaustymo metodų palyginimas: nuo lazerio iki vandens srovės

Svarstate, kaip išpjauti metalo lakštus savo projektui? Atsakymas visiškai priklauso nuo jūsų medžiagos, storio reikalavimų ir tikslumo poreikių. Kiekviena pjaustymo technologija turi skirtingų privalumų, o netinkamos pasirinkimas gali kainuoti tūkstančius prarasto materialo ir perdirbimo darbų. Išnagrinėkime keturias pagrindines metodus, kad galėtumėte tinkamai pritaikyti teisingą technologiją savo konkrečiai aplikacijai.

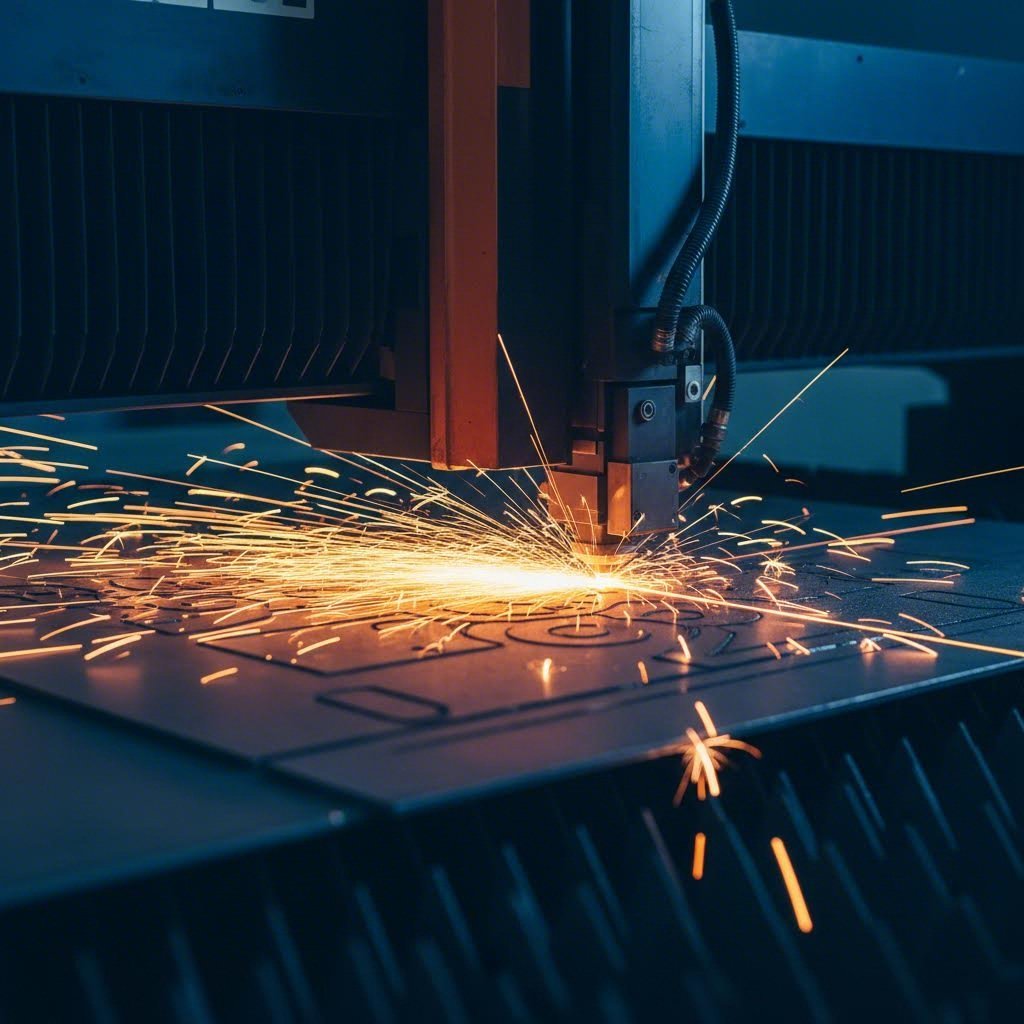

Lazerinis pjaustymas itin tiksliai

Kai jūsų projektas reikalauja chirurginio tikslumo ir švarių kraštų, lazerinis pjaustymas yra sprendimas. Šis metodas naudoja intensyvią šviesos spindulį, kuris lydo, sudegina arba garina medžiagą iдilgai tiksliai apibrėžtos trajektorijos pluoštinis lazerinis pjūklas gali pasiekti tolerancijas nuo ±0,05 mm iki ±0,1 mm, todėl tai yra pagrindinis pasirinkimas sudėtingiems dizainams ir smulkmenoms.

Kodėl lazerinis pjaustymas išsiskiria tikslaus darbo atveju?

• Itin švarūs kraštai kurie dažnai nereikalauja antrinio apdorojimo
• Mažas pjūvio plotis (medžiaga, pašalinama pjovimo metu), leidžiantis tankiau išdėstyti detales
• Galimybė išpjaustyti mažas skylutes su skersmenimis, lygiais arba mažesniais už medžiagos storį
• Aštrūs kampai ir sudėtingi raštai neįmanomi kitomis metodais

Lazerinis pjaustymas puikiai tinka plonoms plokštėms, dažniausiai geriausiai veikia su medžiagomis, kurios yra storesnės nei 25 mm. Elektronikos korpusams, medicinos prietaisų dalims ar bet kokiems taikymams, reikalaujantiems smulkių detalių, lazerinis pjaustymas siūlo nepasiekiamą tikslumą. Tačiau jis sukuria šilumos paveiktą zoną, kuri gali pakeisti medžiagos savybes pjūvio kraštuose – tai svarbu atsižvelgti šilumai jautriems taikymams.

Kada vandens srovės pjaustymas pranašesnis už lazerinį

Štai scenarijus: jums reikia išpjauti titano aviacijos komponentus, kai bet koks šiluminis iškraipymas nepriimtinas. Arba galbūt dirbate su stiklu, akmeniu ar kompozitinėmis medžiagomis, kurių lazeriniai įrenginiai tiesiog negali apdoroti. Būtent čia vandens srovės pjaustymas tampa neatsiejama alternatyva.

Vandens srovės technologija naudoja aukšto slėgio vandens srovę, maišytą su abrazyvinėmis dalelėmis, kad išardytų ir išpjautų beveik bet kurią medžiagą. Šis numatoma, kad vandens srauto rinka iki 2034 m. viršys 2,39 mlrd. USD , kas atspindi jos augantį vaidmenį tiksliajame gamybos sektoriuje.

Pagrindiniai privalumai yra:

• Nulinė šilumos paveikta zona: Nėra deformacijų, kietinimo ar šiluminio iškraipymo
• Materialų versatlumas: Pjauna metalus, akmenį, stiklą, kompozitus, gumą ir kt.
• Storų medžiagų pjaustymo galimybė: Veiksmingai pjauna medžiagas iki 200 mm arba dar storesnes
• Tikslumo tolerancijos: Tikslumas nuo ±0,1 mm iki ±0,25 mm priklausomai nuo medžiagos ir storio

Kompromisas? Vandens srauto pjaustymas vyksta lėčiau nei plazmos ar lazerio metodais, o eksploatacijos išlaidos paprastai yra aukštesnės. Tačiau kai negalima rizikuoti šiluminiu pažeidimu ar reikia pjaustyti ne metalines medžiagas, vandens srautas tampa vienintele galima parinktimi.

Plazmos pjaustymas – greitis ir storoms metalo plokštėms

Reikia greitai ir ekonomiškai supjaustyti colio storio plieno plokštę? Plazmos pjaustymas dominuoja šioje srityje. Šis procesas naudoja elektros lanką ir suspaustą dujas, kad sukurtų aukštos temperatūros plazmos srovę, kuri lydina ir nupučia laidžiuosius metalus itin dideliu greičiu.

Ši metalo pjaustymo technologija puikiai tinka kai:

• Dirbant su storais laidžiais metalais (plienas, aliuminis, varis) storesniais nei 12 mm
• Svarbiau greitis nei ultraaukšta tikslumas
• Biudžeto apribojimai daro lazerinį pjaustymą per brangu
• Konstrukcinio plieno gamyba, sunkioji įranga ar laivų statyba

Plazminis pjaustymas pasiekia tikslumą apie ±0,5 mm iki ±1,5 mm, platesnį nei lazerinis ar vandens srove, tačiau visiškai priimtiną konstrukciniams taikymams. Briaunos kokybė reikalauja daugiau apdailos darbų lyginant su lazeriniu pjaustymu, tačiau storiems metalams plazma siūlo geriausią greičio ir sąnaudų efektyvumo pusiausvyrą.

CNC frezavimo staklių taikymas

Kol šiluminiai ir vandens srauto metodai dominuoja lakštinio metalo apdorojime, CNC maršrutizatoriaus CNC įrenginiai tarnauja specializuotoms aplikacijoms. Šios mechaninio pjaustymo sistemos naudoja besisukančius įrankius medžiagai nuimti ir puikiai tinka minkštesniems metalams, tokiems kaip aliuminis, ypač kai reikalingos derinamos pjaustymo ir frezavimo operacijos. CNC maršrutizatoriaus CNC konfigūracija gali sukurti elementus, kurių negali vien tik pjaustymo metodai, pvz., kišenes, kanalus ir sudėtingus 3D kontūrus.

Pjaustymo būdų palyginimas iškart

Pasirinkus tinkamą metodą, reikia vienu metu įvertinti kelis veiksnius. Ši palyginimo lentelė sujungia pagrindinius techninius duomenis:

Gamintojas	Lazerinis pjovimas	Vandens strūvio girta	Plazminė girta
Tikslumo tolerancija	±0,05 mm iki ±0,1 mm	±0.1mm to ±0.25mm	±0,5 mm iki ±1,5 mm
Medžiagos storio diapazonas	Iki 25 mm (optimalu iki 12 mm)	Iki 200 mm ir daugiau	Iki 50 mm ir daugiau (optimalu virš 12 mm)
Šilumos paveiktas zonos	Mažas, tačiau pastebimas	Nėra	Didelis
Briaunos kokybė	Puikus, dažniausiai nereikia papildomo apdorojimo	Geras, šiek tiek grublėtas dėl abrazyvo	Grubesnis, dažnai reikia nulaužti burbus
Iškirimo greitis	Greita plonoms medžiagoms	Lėtesnis nei šiluminiai metodai	Greičiausias storoms metalinėms detalėms
Geriausi taikymo atvejai	Plonos plokštės, sudėtingi dizainai, elektronika, medicinos prietaisai	Šilumai jautrios medžiagos, ne metalai, aviacija, storos medžiagos	Storas plienas, konstrukcinė gamyba, sunkioji įranga
Santykinė kaina	Nuo vidutinio iki didelio	Aukščiausias	Žemiausias

Galutinis pasirinkimas priklauso nuo trijų pagrindinių klausimų: kokią medžiagą jūs pjoviate? Koks yra jos storis? Kokio tikslumo reikalauja jūsų taikymas? Plonoms aliuminio plokštėms, kurios reikalauja sudėtingų išpjovimų, lazerinė pjovimo technologija suteikia optimalius rezultatus. Storam struktūriniam plienui plazmos pjovimas siūlo nepalenkiamą greitį ir vertę. Šilumai jautriems aviacijos komponentams ar ne metalinėms medžiagoms vandens srovės pjovimo būdas yra vienintelis tinkamas sprendimas.

Daugelis profesionalių gamyklinių dirbtuvių palaiko kelias pjovimo technologijas būtent todėl, kad viena metodika negali apimti visų taikymų. Šių skirtumų supratimas suteikia galimybę nustatyti tinkamą procesą savo projektui ir efektyviai bendrauti su savo gamybos partneriu. Kai pjovimo metodo pasirinkimas tampa aiškus, kitas svarbus sprendimas – tinkamos medžiagos parinkimas konkrečioms jūsų reikmėms.

Tinkamo metalo pasirinkimas individualiems pjovimo projektams

Jūs pasirinkote pjaustymo būdą, tačiau yra viena problema: net ir pažangiausias lazerinis pjaustytuvas negali kompensuoti netinkamo medžiagos pasirinkimo. Pasirenkama metalo rūšis lemia viską – nuo pjaustymo parametrų iki galutinio gaminio našumo. Ar jūs gaminate lengvus aviacijos tvirtinimus ar patvarius jūrinius įtvirtinimus, medžiagos pasirinkimas nulemia sėkmę ar nesėkmę dar prieš pirmąjį kirptuvą.

Dauguma gamybos šaltinių nedetalizuoja medžiagos pasirinkimo, palikdami jus spėlioti, kuris lydinys tinka jūsų taikymui. Pakeiskime tai, išnagrinėdami dažniausiai pjaustomų metalų savybes, kompromisus ir praktinį taikymą.

Aliuminis ar plienas jūsų projektui

Ši palyginimo apžvalga atitinka dažniausią sprendimų tašką individualiems metalinių lakštų pjaustymo projektams . Abu medžiagų tipai dominuoja gamybos pramonėje, tačiau tarnauja skirtingiems tikslams.

Aliuminio lakštinis metalas užtikrina išskirtinį stiprumo ir svorio santykį. Būdamas maždaug trečdalis plieno svorio, aliuminio lakštas tampa akivaizdžiu pasirinkimu, kai svarbu sumažinti svorį. Galvokite apie lėktuvų korpusus, automobilių karoserijos skydelius ir nešiojamųjų įrenginių korpusus. Medžiaga taip pat pasižymi natūralia korozijos atsparumu, ore susidarant apsauginiam oksidų sluoksniui. Išorinei reklamai, jūrų apdailai ir architektūrinėms aplikacijoms ši savisauganti savybė pašalina būtinybę naudoti apsaugines dengiančias medžiagas.

Tačiau aliuminis kainuoja daugiau už svarą nei anglies plienas ir pasižymi žemesniu temptiniu stiprumu. Taip pat pastebėsite, kad jis lengviau brūkšteli, o suvirinti be specializuotos įrangos gali būti sudėtinga.

Plieninė plokštė ir lakštas produktų skaitiklis, pasižymintis didesniu atsparumu ir kainos našumu. Anglies plienas užtikrina didesnį tempiamąjį stiprį žemesne medžiagos kaina, todėl jis yra idealus konstrukciniams taikymams, sunkiajai įrangai ir apkrovą nešančioms detalėms. Koks kompromisas? Plienas sveria žymiai daugiau ir reikalauja apsaugos priemonių, kad būtų išvengta rūdijimo drėgnose ar šlapiose aplinkose.

Cinkuotas plienas ir kitos dengtos galimybės pašalina korozijos trūkumą, pridedant cinko ar kitas apsaugines dangas. Tai daro cinkuotus produktus tinkamus lauko statybai, vėdinimo ortakiams ir žemės ūkio įrangai, kur veikimas drėgmei yra neišvengiamas.

Specialieji metalai ir jų taikymas

Už aliuminio ir plieno pasirinkimo ribų specialieji metalai tarnauja taikymams, kuriuose standartinės medžiagos nepakanka.

Nerūdijančio plieno lakštas sujungia plieno stiprumą su chromu sustiprinta korozijos atsparumu. Tačiau čia viskas tampa įdomu: skirtumas tarp 304 ir 316 nerūdijančio plieno lemia, ar jūsų detalė sėkmingai funkcionuos, ar suges numatytoje aplinkoje.

Medžiagų specialistų teigimu, 304 nerūdijantis plienas sudarytas iš geležies, chromo (18 %) ir nikelio (8 %) , užtikrinantis puikų atsparumą korozijai maisto perdirbimo, farmacinių priemonių įrangai bei architektūriniams taikymams. Jis dažnai vadinamas „darbiniu“ klasiu dėl savo universalumo ir kainos našumo.

316 nerūdijantis plienas sudėtyje turi 2–3 % molibdeno, kuris ženkliai padidina atsparumą duobelių ir plyšių korozijai. Dėl to 316 nerūdijantis plienas yra privalomas pasirinkimas jūros aplinkoms, cheminiams procesams bei medicininiams implantams, kai reguliariai susiduriama su jūros vandeniu arba agresyviomis medžiagomis.

Vangas suteikia dekoratyvų patrauklumą, derinamą su puikiu elektros laidumu. Jį rasite architektūrinėje įrangai, muzikos instrumentuose ir elektros jungtuvuose. Palygindami varį ir bronzą, prisiminkite, kad varis (vario-cinko lydinys) lengviau apdirbamas ir turi šviesesnį atspalvį, o bronzos (vario-alavo lydinys) pasižymi geresniu nusidėvėjimo atsparumu guoliams ir jūrines paskirties detalėms.

Varpas yra nepalenkiamas šilumos ir elektros laidumui. Šios savybės plačiai naudojamos šilumokaičiuose, elektros magistralėse ir stogų danga.

Medžiagų savybių lyginimas

Ši lentelė apibendrina pagrindinius techninius reikalavimus, kurie padės Jums pasirinkti:

Savybė	Aliuminis	Anglies plienas	304 nerūdantis	316 Nerūdijančios medžiagos	Vangas	Varpas
Santykinis svoris	Lengvas (2,7 g/cm³)	Didelis (7,85 g/cm³)	Sunkus (8,0 g/cm³)	Sunkus (8,0 g/cm³)	Vidutinis (8,5 g/cm³)	Sunkus (8,96 g/cm³)
Korozijos atsparumas	Puikus	Prasta (reikia dengti)	Labai geras	Puikus (jūrinės klasės)	Gera	Gera
Santykinė stiprumo jėga	Vidutinis	Aukštas	Aukštas	Aukštas	Vidutinis	Vidutinis
Darbomis	Puikus	Gera	Vidutinis	Vidutinis	Puikus	Gera
Santykinė kaina	Vidutinis–aukštas	Mažas	Vidutinis	Aukštas	Aukštas	Aukštas
Tipinės taikymo sritys	Aviacija ir kosmonautika, automobilių pramonė, ženklai	Konstrukciniai, sunkieji mechanizmai	Maisto pramonės įranga, architektūra	Jūrinės paskirties, chemijos, medicinos	Dekoratyviniai, elektros	Šilumokaičiai, elektros

Suprantant skardos storio matavimą

Štai kas dažnai painioja naujokus: lakštinio metalo storis matuojamas kalibrais, o skaičiavimas yra priešingas intuicijai. Kuo aukštesnis kalibro skaičius, tuo plonesnis lakštinis metalas . Paplitę kalibrai standartiniam gamybai svyruoja nuo 26 (plonesnio) iki 7 (storesnio).

Ką šie skaičiai praktiškai reiškia?

• 16 kalibras: Apie 0,060 colio (1,5 mm) plienui, dažnai naudojamas automobilių detalėms ir vidutinės apkrovos korpusams
• 14 Kalibras: Apie 0,075 colio (1,9 mm), tinka konstrukciniams laikikliams ir sunkesnėms aplikacijoms
• 12 kalibras: Apie 0,105 colio (2,7 mm), naudojamas sunkiai įrangai ir apkrovą nešantiems komponentams
• 10 kalibras: Apie 0,135 colio (3,4 mm), artėjant plokštės teritorijai rimtiems konstrukciniams darbams

Sudėtingumą didina tai, kad kalibro storis taikomas skirtingai priklausomai nuo metalo tipo. Feroma- ir neferomagnetiniai metalai, turintys tą patį kalibrą, iš tikrųjų turi skirtingus storus. Dauguma profesionalių dirbtuvių matuoja plieną ir nerūdijantį plieną pagal kalibrą, o neferomagnetinius metalus, tokius kaip aliuminį, nurodo dešimtainiu storiu, kad būtų išvengta painiavos.

Kaip medžiagos pasirinkimas veikia pjovimo būdą

Jūsų medžiagos pasirinkimas tiesiogiai lemia, kuri pjovimo technologija duoda geriausius rezultatus. Labai atspindintys metalai, tokie kaip varis ir bronzos lydinys, kelia tam tikrų iššūkių tam tikroms lazerio bangos ilgiams. Storą aliuminį puikiai galima supjauti vandens srove, tačiau su plazma gali susidaryti pernelyg daug išlydžio. Anglinis plienas efektyviai pjaunamas plazma tokiais storiais, kur lazeris tampa lėtas ir brangus.

Santykis veikia abiem kryptimis: jei jūsų projekto reikalavimai dėl kainos pateisinimo reikalauja plazmos pjaustymo, tai gali pašalinti iš apsvarstymo tam tikrus plonasienius medžiagų tipus. Suprasdami šį tarpusavio ryšį tarp medžiagos ir metodo, galite kartu optimizuoti abu veiksnius.

Nustatydami medžiagą, tolesnis iššūkis yra jūsų dizainą paversti failais, kuriuos gamybos įranga galėtų be klaidų įgyvendinti.

Dizaino failų paruošimas beklaidžiams rezultatams

Jūs pasirinkote savo pjaustymo būdą ir medžiagą. Dabar atėjo etapas, kuriame daugelis projektų nueina nuo kelio: jūsų dizaino verčiamas į failus, kuriuos gamybos įranga iš tikrųjų galėtų įgyvendinti. Dauguma šaltinių tiesiog sako „pateikite DXF failą“, nespausdami, kas daro failą tinkamą gamybai, priešingai nei tą, kuris inicijuoja pataisymų ciklus ir brangius delsimus.

Štai kokia realybė: blogai paruoštas dizaino failas gali prarasti medžiagą, pailginti pristatymo laiką ir sukurti dalis, neatitinkančias jūsų specifikacijų. Ar tai būtų nestandartiniai pjauti skardos lapai ar sudėtingi dekoratyviniai skydai – suprasdami failų paruošimo pagrindus sutaupysite laiko ir pinigų.

Failų formatai, užtikrinantys švarius pjaustymus

Ne visi failų formatai turi reikiamą informaciją, kad gamintojai tiksliai galėtų pjaustyti metalo lakštus. Pagrindinis skirtumas yra tarp rastrinių ir vektorinių failų.

Rasteriniai failai (JPEG, PNG, GIF) saugo vaizdus kaip spalvotų pikselių tinklelius. Priartinkite – pamatysite atskirus taškus. Šie failai negali apibrėžti tikslaus koordinačių, matmenų ar pjaustymo kelių. Jie esminė prasme yra nenaudingi tiksliajai gamybai.

Vektorinių failų naudoja matematines formules taškams, linijoms ir kreivėms apibrėžti. Ši struktūra leidžia beribį mastelio keitimą be kokybės praradimo ir, kas svarbiau, saugo tikslų geometrinį duomenis, reikalingus pjaustymo mašinoms.

Remiantis Xometry lakštinio metalo pjaustymo projektavimo gide, šie vektoriniai formatai geriausiai tinka individualiems metalo pjaustymo projektams:

• DXF (Brėžinių keitimo formatas): Pramonės standartas 2D lakštinio metalo pjaustymui. Dauguma kainų skaičiavimo sistemų šį formatą apdoroja automatiškai, beveik visos pjaustymo mašinos jį priima natūraliai.
• DWG: AutoCAD gimtinis formatas, kurį dauguma gamintojų visiškai palaiko, tačiau kartais reikalauja konvertavimo.
• AI (Adobe Illustrator): Dažnai naudojamas dailiniam ir reklaminių ženklų darbui, nors dažniausiai pageidautina konvertuoti į DXF formatą.
• SVG: Tinka paprastesniems dizainams ir graviruoto meno darbams.

3D modeliams, apibrėžiantiems sulankstytas ar formuotas dalis, STEP (.step, .stp), SOLIDWORKS (.sldprt) ir Autodesk Inventor (.ipt) formatai suteikia pilną geometrinę informaciją, įskaitant storį ir lenkimo duomenis.

Svarbiausi projektavimo aspektai

Net turint tinkamą formatą, jūsų failas turi atitikti tam tikrus projektavimo taisyklių reikalavimus, kad būtų galima sėkmingai pjaustyti. Tai nėra savavališki nurodymai – jie atspindi fizinio pjaustymo procesų ribotumus ir medžiagos elgseną.

• Minimalus elemento dydis: Detalės turėtų būti ne mažesnės kaip 50 % medžiagos storio arba didesnės. Mažesnės nei šis dydis detalės pjovimo metu linkusios išblukti ar iškraipyti. Labai mažos skylės storesnėje medžiagoje gali būti mažesnio nei numatyta matmenys arba trapecijos formos.
• Atstumas nuo skylės iki krašto: Palaikykite ne mažiau kaip 2× medžiagos storį arba 3 mm (kuris yra mažesnis) tarp skylių ir kraštų. Tai užkerta kelią medžiagos plyšimui ir užtikrina konstrukcinį vientisumą.
• Atstumas tarp skyles: Išlaikykite atstumą ne mažiau kaip 6× medžiagos storį arba 3 mm, kad būtų išvengta karščio deformacijos ir išlaikyta tinkama kokybė tarp detalių.
• Minimalus plyšio plotis: Projektuokite plyšius ne mažesnius kaip 1 mm arba 1× medžiagos storį, priklausomai nuo to, kuris dydis didesnis. Pridėjus „saldainio“ formos apvalinimus plyšių galuose kompensuojamas pradalinio skylės skersmuo.
• Kampų suapvalinimai: Vidiniai kampai turėtų turėti suapvalinimus ne mažesnius kaip 0,5× medžiagos storis arba 3 mm, kad būtų išvengta įtempimo koncentracijos ir pagerinta pjaunamo paviršiaus kokybė.
• Lenkimo leidžiamosios: Jei jūsų detalė turi lenkimus, plokšti brėžiniai turi atsižvelgti į medžiagos ištempimą. K-faktoriai plienui paprastai svyruoja nuo 0,30 iki 0,50, o nevienodų verčių naudojimas projektavime ir gamyboje sukelia matmenų klaidas.

Kerf kompensacijos supratimas

Kerf – tai pjovimo įrankio sukurta erdvė – medžiaga, kuri pjovimo metu yra išgarinama, lydoma arba išplaunama. Šis plotis žymiai skiriasi priklausomai nuo proceso:

• Lazerinis pjovimas: 0,2–0,4 mm tipiškas kerf
• Vandens srovės pjaustymas: 1–1,2 mm tipiškas kerf
• Plazmos pjaustymas: 3,8 mm ar platesnis

Kodėl tai svarbu? Mažos skylės efektyviai sumažėja pagal kerf plotį, o dideli vidiniai išpjovimai padidėja. Jei suprojektuosite 6,0 mm skylę M6 tvirtinimo elementui, faktiškai išpjauta skylė po lazerio pjovimo gali būti 5,7 mm – per siaura surinkimui.

Suderinamoms detalėms kompensuokite pridedant pusę kerf pločio prie vidinių detalių ir atimdami pusę iš iorinių profilių. Arba patvirtinkite su savo gamintoju, ar jie tikisi nominalių matmenų (jie taiko kompensaciją) ar iš anksto pakoreguotų failų.

Projektavimo klaidos, kurios švaisto medžiagą

Gamintojai dažnai atmeta arba delsti failus, kuriuose yra šios įprastos klaidos. Jų pašalinimas prieš pateikimą žymiai sumažina perdaromų ciklų skaičių:

• Pasikartojančios arba persidengiančios linijos: Pjovimo mašina gali bandyti pjaustyti tą patį kelią du kartus, švaistyti laiką ir galbūt pažeisti detalę.
• Atviros kreivės arba nutrūkę keliai: Pjovimo mašinoms reikia uždarytų kontūrų, kad būtų apibrėžtos pjovimo ribos. Tarpai sukelia apdorojimo nesėkmes.
• Tekstas kaip aktyvūs teksto langeliai: Visą tekstą paversti apibrėžtimis arba „išsklaidyti“ į geometriją. Aktyvūs teksto langeliai gali būti atvaizduojami kitaip gamintojo sistemoje.
• Šablono raidžių neatsargumas: Raides, tokias kaip O, D, P ir Q, turi uždarus plotus, kurie iškris, jei bus pjautos tiesiogiai. Pridėkite jungiamuosius tiltelius, kad išlaikytumėte vidinius sekcijų fragmentus.
• Išsibarsčiusios taškai ar tušti objektai: Jie painioja ribų aptikimo algoritmus ir sukelia apdorojimo klaidas.
• Antraštės laukai ir matmenys: Į failą įtraukite tik pjaustymo kontūrų geometriją. Pastabos, matmenys ir antraštės laukai gali būti suprantami kaip pjaunamos detalės.
• Neteisingas mastelis: Visada pateikite failus mastelyje 1:1. Detalės yra kainuojamos ir pjaustomos pagal pateiktus matmenis – neteisingai išmatuotas brėžinys reiškia išmestą medžiagą.

Sluoksnių tvarka ir patikrinimas

Profesionali failo paruoša apima geometrijos organizavimą pagal funkcijas. Atskiruose sluoksniuose naudokite pjaustymo, graviravimo ir lenkimo linijas. Toks aiškumas padeda gamintojams tinkamai atlikti operacijas ir neleidžia graviravimo keliams būti visiškai perpjaunamiems.

Prieš pateikdami, patikrinkite savo failą pagal šį sąrašą:

• Visi kontūrai uždaryti, be tarpų
• Nėra dubliuojamos arba persidengiančios geometrijos
• Tekstas konvertuotas į apibrėžimus
• Mastelis patikrintas 1:1
• Nurodyta medžiagos rūšis ir storis
• Pažymėti kritiniai tarpiniai matmenys ir nuorodos
• Sluoksniai sugrupuoti pagal operacijos tipą

Skiriant tinkamai paruošti failus, pašalinamas neberibotas tarpininkavimas, kuris vėluoja projektus. Iškirpimo staklės arba lazerinis pjūklas gali vykdyti tik tai, ką apibrėžia jūsų failas – švarus įvesties duomenys sukuria švarų rezultatą. Kai jūsų dizaino failai yra optimizuoti, toliau svarbiausia suprasti tikslumo standartus, kurių turi atitikti jūsų detalės.

Tolerancijos ir tikslumo standartai paaiškinti

Jūs paruošėte savo dizaino failus ir nurodėte medžiagą. Tačiau čia kyla klausimas, kuris atskiria sėkmingus projektus nuo nesėkmių: kokio tikslumo iš tikrųjų galite tikėtis iš pagamintų detalių? Dauguma gamintojų slepia tolerancijos specifikacijas už kainos pasiūlymo formų, todėl jūs spėliojate, ar jų gebėjimai atitinka jūsų reikalavimus.

Suprantant tolerancijas – tai ne tik techniniai smulkmeniški dalykai – tai tiesiogiai lemia, ar jūsų detalės tinkamai sujungiamos, tinkamai veikia ir atitinka kokybės standartus. Paaiškinkime, ką šie skaičiai iš tikrųjų reiškia jūsų projektui.

Ką iš tikrųjų reiškia tolerancijos specifikacijos

Kai gamintojas nurodo ±0,13 mm tikslumą, ką tai praktiškai reiškia? Ši specifikacija reiškia, kad bet kuris jūsų gaminio matmuo gali skirtis iki 0,13 mm virš ar žemiau nominalios vertės. 100 mm kvadratiniam skyriui faktinis matmuo gali būti nuo 99,87 mm iki 100,13 mm ir vis dar atitikti specifikaciją.

Skamba griežtai, tiesa? Taip yra – daugeliui taikymų. Tačiau labai svarbu kontekstas. Apsvarstykite šiuos scenarijus:

• Dekoratyvinis sienos skydas: ±0,5 mm nuokrypis yra nematomas akimi ir funkcionaliai nereikšmingas
• Įrangos korpusas: ±0,25 mm užtikrina, kad skydeliai būtų išdėstyti be matomų tarpų
• Mechaninė sankaba: ±0,13 mm leidžia komponentams sujungti su prognozuojamais tarpais
• Tikslaus prietaiso korpusas: ±0,05 mm gali būti reikalinga optiniam ar jutiklių tinkinimui

Pagrindinis įžvalgos momentas? Tikslumas nėra vienodas visose gamybos metodų rūšyse. Projektuotojas negali tikėtis, kad lakštinių metalų gamybos metu bus pasiekiamos tokios pat tikslumo ribos kaip mechaninės apdirbimo metu. Šios realybės supratimas padeda nustatyti tinkamas technines sąlygas ir išvengti nereikalingų sąnaudų.

Plieno storio indekso (kalibro) storis ir pasiekiama tikslumo riba

Štai ką dažnai praleidžia pradedantieji: medžiagos storis tiesiogiai veikia pasiekiamą tikslumą. Naudojant lakštinių metalų kalibro lentelę, prisiminkite, kad storesnės medžiagos sukelia didesnių sunkumų tiksliai pjovimui.

Kodėl metalo kalibro storis turi reikšmės tikslumo riboms? Kai storis didėja, keletas veiksnių susilieja ir dar labiau pablogina situaciją:

• Spindulio sklaidos kampas: Lazerio spindulys šiek tiek išsisklaido, kai prasiskverbia giliau, todėl pjovimo kraštuose susidaro nuolydis
• Šilumos kaupimasis: Storesnio pjovimo atlikimui reikia daugiau energijos, todėl padidėja šilumos paveiktos zonos plotas
• Pjovimo plyšio (kerf) kitimas: Pjovimo plotis per storesnę medžiagą kinta žymiai labiau
• Briaunos kokybės pablogėjimas: Paviršiaus apdorojimas paprastai blogėja didėjant storio dydžiui

Pavyzdžiui, pjovus 16 kalibro plieno storį (apie 1,5 mm) naudojant lazerinę technologiją, įprastai pasiekiamos ±0,1 mm tikslumo ribos su puikia kraštų kokybe. Pereinant prie 14 kalibro plieno storio (apie 1,9 mm), tikslumo ribos gali išsiplėsti iki ±0,15 mm. Pasiekus 10 kalibro matmenis (apie 3,4 mm), priklausomai nuo geometrijos sudėtingumo, reikia tikėtis tikslumo ribų ±0,2 mm arba dar platesnių.

Ši priklausomybė paaiškina, kodėl tikslumo specifikacijos visada turėtų nurodyti ne tik tikslumo vertę, bet ir medžiagos kalibro matmens sąlygas, kurioms ji taikoma.

Kai tikslumas yra svarbiausias

Ne kiekvienam detaliai reikalingos itin siauros leistinosios nuokrypos, o nereikalingo tikslumo nustatymas reiškia pinigų švaistymą. Jūsų taikymo srities kategorizavimas padeda nustatyti tinkamas reikalavimus:

Laisvesnės leistinosios nuokrypos (±0,5 mm iki ±1,0 mm):

• Dekoratyviniai skydai ir ženklai
• Nebesujungiamos dangteliai ir skydai
• Architektūriniai elementai su lankstiais tvirtinimais
• Prototipai, skirti tik vizualinei vertinimui

Standartinės tiktinės (±0,2 mm iki ±0,4 mm):

• Bendros paskirties korpusai
• Laikikliai su standartiniais tvirtinimo skylėmis
• HVAC komponentai ir kanalai
• Įrangos korpusai su vidutinėmis tikslumo sąlygomis

Tikslūs tiktiniai (±0,1 mm iki ±0,2 mm):

• Mechaniniai surinkimai su jungiamosiomis detalėmis
• Automobilių komponentai, reikalaujantys tikslaus išdėstymo
• Elektronikos korpusai su konkrečiomis angomis
• Detalės, reikalaujančios nuolatinio presuoto sujungimo

Aukšto tikslumo tiktiniai (±0,05 mm iki ±0,1 mm):

• Optinių prietaisų korpusai
• Medicinos prietaisų komponentai
• Aviacinės surinktys su kritiniais sąsajomis
• Aukštos tikslumo jutiklių laikikliai

Klaidų kaupimosi iššūkis

Atskiri elementų nuokrypiai atskleidžia tik dalį istorijos. Kai keli elementai turi būti tarpusavyje susiję – ypač per lenkimus – nuokrypiai kaupiasi ir padauginami.

Pagal Protolabs rekomendacijos dėl nuokrypių , keturis kartus perkirsdamas lenkimus, matuodamas nuo skylės iki skylės, tiesinis nuokrypis yra ±0,762 mm (±0,030 colio), be to, kiekvienam lenkimui pridedamas kampinis nuokrypis 1°. Tai reiškia, kad elementai priešingose sulenktos detalės pusėse turi žymiai mažesnį padėties tikslumą nei elementai toje pačioje plokštumoje.

Ką galite padaryti, kad tai kontroliuotumėte? Projektavimo strategijos apima:

• Šiek tiek išplėsti skyles, kad būtų galima kompensuoti padėties svyravimus
• Naudoti plaukiojančią įrangą, kuri kompensuoja nesuderinamumą
• Kritinių savybių išdėstymas toje pačioje paviršiaus pusėje, kai tik įmanoma
• Nustatyti orientyrų nuorodas tikrinimui

Kokybės tikrinimo kriterijai

Kai gamintojai reklamuoja kokybės rodiklius, tokiais kaip „99,3 % atitiktis“, ką tai iš tikrųjų reiškia? Šie rodikliai dažniausiai matuoja detalių procentą, kuris atitinka nustatytus matmenų ribojimus. 99,3 % rodiklis reiškia, kad apie 7 detalės iš 1000 reikalauja perdirbimo arba yra atmestos.

Visapusi kokybės patikra apima tris pagrindinius vertinimus:

Matmenų tikrinimas: Matavimas kritinių matmenų pagal nustatytus ribojimus su kalibruotais prietaisais. Pirmosios detalės tikrinimas patvirtina pradinę gaminamą detalę prieš pradedant visą gamybos ciklą.

Briaunų kokybės įvertinimas: Pjovimo kraštų vertinimas dėl burkulių, drusų, juostelių ir šilumos sukeltos spalvos pokyčių. Lazerinis pjaustymas paprastai sukuria švaresnius kraštus, kuriems reikia mažiau antrinių apdailos darbų lyginant su plazmos pjaustymu.

Paviršiaus Apdorojimo Standartai: Tikrinami įbrėžimai, apdorojimo žymės ir medžiagos defektai, kurie veikia išvaizdą ar funkciją. Kai reikalavimuose nurodyta, paviršiaus tekstūra nustatoma naudojant Ra (vidutinį šiurkštumą) matavimus.

Kaip pramonės ekspertai pabrėžia , tvirtų kokybės kontrolės procesų diegimas yra būtina sąlyga užtikrinti, kad gamintinių detalių atitiktų nustatytus ribinius nuokrypius. Statistiniai proceso valdymo metodai stebi vientisumą visoje gamybos laidoje, aptikdami pokyčius dar iki jie sukuria neatitinkančias specifikacijas dalis.

Nustačius ribinius nuokrypius ir kokybės standartus, kitas svarstomas aspektas – kaip antrinės operacijos ir galutiniai apdorojimai užbaigia jūsų detales numatytai paskirčiai.

Galutinio apdorojimo parinktys nuo miltelinio dažymo iki anodizavimo

Jūsų detalės yra išpjautos pagal specifikaciją ir patikrintos dėl matmenų tikslumo. Tačiau štai ką dažnai praleidžia projektų planuotojai: žalią metalą retai naudoja tiesiogiai be papildomų apdorojimų. Antraeilės operacijos ir galutinis apdorojimas paverčia neapdorotą metalą gamybai paruoštomis detalėmis, kurios atsparios korozijai, atitinka estetinius reikalavimus ir patikimai veikia numatytose sąlygose.

Dauguma gamybos šaltinių minimi galutinio apdorojimo variantai, tačiau nesiaiškina, kaip jie veikia ar kada tinka kiekvienas iš jų. Pakeiskime tai išnagrinėdami visą darbo eigą po pjovimo ir galutinio apdorojimo procedūras, kurios apsaugo jūsų investiciją.

Visas gamybos darbų procesas

Suprasdami, kaip susijusios antraeilės operacijos, galėsite efektyviau planuoti projektus. Po pjovimo, detalei įprastai tenka šios etapų eilė:

• Aibrūžinimas: Šalinamas aštrūs kraštai ir burbuliukai, atsiradę pjovimo metu
• Lenkimas ir formavimas: Iš plokščių šablonų sukuriami trimačiai formos
• Suvirinimas ar surinkimas: Jungiamos kelios sudedamosios dalys, kai to reikalauja
• Paviršiaus paruošimas: Valymas ir paruošimas galutiniam apdorojimui
• Galutinis apdorojimas: Taikomos apsauginės ar dekoratyvinės dangos

Kirpimo metodo ir apdorojimo reikalavimų tarpusavio ryšys yra labai svarbus. Lazeriu kirpdami gauname švarius kraštus, kuriems dažnai reikia minimalaus šlifuojamojo apdorojimo – kartais pakanka lengvo sukiojimo arba rankomis suapvalinti aštrius kampus. Palyginus su tuo, plazminis kirpimas sukuria grubesnius kraštus su daugiau išlydytų metalo lašų (dross) kaupimosi, todėl prieš galutinį detalių apdorojimą reikia žymiai daugiau šlifavimo ar smėliavimo. Šis skirtumas gali pridėti valandų darbo laiko ir turėtų būti įvertintas renkantis kirpimo metodą.

Panašiai lankymo operacijos turi būti atliekamos prieš daugumą galutinio apdorojimo procesų. Negalima elektrostatiniu būdu dengti plokščią lakštą, o po to jį lankyti – danga įtrūks lankymo linijose. Teisingai suplanavus šią seką, galima išvengti pakartotinio apdorojimo ir užtikrinti vienodą galutinio apdorojimo kokybę visoje detales.

Elektrostatinis dengimas ilgaamžiškumui ir spalvai

Kai reikia patvaraus, estetiškai patrauklaus dangos sluoksnio praktiškai bet kokios įmanomos spalvos, puodelių dengimo technologija yra tinkamas pasirinkimas. Skirtingai nei tradicinės skystos dažai, miltelinis dengimas naudoja sausus miltelius, kurie elektrostatiniu būdu įkraunami ir kietinami šilumos poveikyje. Šis procesas sukuria dangą, kuri gerokai atsparesnė korozijai, nudegimams ir išblukimui lyginant su įprastais dažais.

Kaip veikia šis procesas? Iš pradžių detalės kruopščiai valomos nuo aliejų, purvo ir teršalų – tinkamas paviršiaus paruošimas yra labai svarbus geram sukibimui. Tada elektriškai įkrauti milteliniai dalelės apipurškiami ant įžemintų metalinių paviršių naudojant elektrostatinį purškimą (ESD). Elektrostatinė trauka užtikrina tolygų dengimą net sunkiai pasiekiamose vietose. Galiausiai, padengtos detalės patenka į kietinimo krosnis, kuriose temperatūra svyruoja nuo 325–450 °F (163–232 °C), 10–30 minučių, kol milteliai ištirpsta ir sudaro vientisą, ilgaamžį plėvelę.

Privalumai siekia toliau nei tik ilgaamžiškumas:

• Aplinkosaugos nauda: Alyvuoti dengimas išskiria minimalų kiekią lakiosių organinių junginių (VOC) ir sukelia nežymų pavojingą atliekų kiekį
• Efektyvumas: Pernešimo efektyvumas pasiekia 98 %, nes perdažymas gali būti surinktas ir pakartotinai naudojamas
• Universalumas: Prieinama matinėje, sūpuojamoje, blizgioje, metalinėje bei struktūrinėje spalvose, atitinkančiose Pantone ir RAL spalvų standartus
• Storumo valdymas: Sukuria vientisus dangus, paprastai 2–6 tūkstančių colių storumo, užtikrindami geresnę apsaugą

Alyvuoto dengimo paslaugos tinka taikymui lauko baldams, automobilių komponentams, architektūriniams elementams ir pramonei. Tačiau turėkite omenyje ribojimus: kai kurie polimerai ir kompozitai negali išlaikyti krosnelių temperatūrų, o labai plonų plėvelių pasiekimas yra sudėtinga. Aukšto poveikio sritims nurodant smūgiui atsparias formules galima išvengti nudegimų esant apkrovai.

Paviršiaus apdorojimai, pratęsiantys detalės tarnavimo laiką

Be pudelinio dengimo, keli apdailos variantai tenkina specifinius našumo reikalavimus. Tinkamos apdailos pasirinkimas priklauso nuo jūsų medžiagos, aplinkos poveikio ir funkcinių poreikių.

Aliuminio apsauga – anodizavimas

Jei dirbate su aliuminio lakštine medžiaga, anodizavimas užtikrina atsparumą korozijai per elektrocheminį paviršiaus keitimąsi, o ne taikant dengiamąją dangą. Šis procesas padidina aliuminio paviršiuje esančio natūralaus oksido sluoksnio storį, sukurdamas itin kietą, nesusidėvintį paviršių, kuris tampa pačios metalo dalimi.

Anodizuotas aliuminis pasižymi puikiu orų atsparumu ir tam tikru elektriniu izoliavimu. Anodinio sluoksnio kietumas ypač vertingas komponentams, kuriems būdingas dilimas ar mechaninis poveikis. Spalvos parinktys galimos per dažų įgeriamą porėtą oksido sluoksnį prieš jį užsandarinant, nors spalvų asortimentas yra ribotesnis nei pudelinio dengimo atveju.

Pagal paviršiaus apdailos specialistai , anodizavimas ypač žinomas dėl atsparumo orams ir plėvelės kietumo, todėl yra naudingas lauko naudojimui. Tačiau miltelinis dažymas gali pasiūlyti geresnį korozijos atsparumą sunkiomis sąlygomis dėl storesnio apsauginio sluoksnio.

Dengimo variantai

Elektrolizė nusoda metalo sluoksnius ant pagrindų, suteikdama specifines funkcines ar dekoratyvines savybes:

• Cinkavimas: Užtikrina aukso tipo korozijos apsaugą plieniniams komponentams maža kaina. Cinkas korozuoja pirmiausia, apsaugodamas esantį po juo plieną net jei dengiamasis sluoksnis būtų pažeistas.
• Nikelio danga: Suteikia puikų korozijos atsparumą ir patrauklią sidabrine išvaizdą. Dažnai naudojama kaip pagrindas chromui arba kaip atskira baigtis įrenginiams.
• Chromavimas: Suteikia švytrų, veidrodinį paviršių, būdingą automobilių apdailai ir dekoratyviniams įrenginiams. Kietasis chromavimas pramonės reikmėms užtikrina išskirtinį atsparumą dilimui.

Ypatingos paminėjimo verta beelektrolizė nikeliavimas. Šis cheminis procesas nikelį nanese be elektros srovės, užtikrindamas tolygų dengimą net ant sudėtingų formų, ko elektrolizė pasiekti negali. Gautas paviršius pasižymi puikiu atsparumu korozijai ir gali būti taikomas net laidumą neturintiems pagrindams, tinkamai paruošus juos.

Pasyvavimu

Inoxiduotų plieno detalių atveju pasyvavimas sustiprina natūralų apsauginį oksidinį sluoksnį. Ši cheminė apdorojimo procedūra pašalina laisvą geležį iš paviršiaus ir skatina chromu turtingo pasyvaus sluoksnio susidarymą, kuris atsparus korozijai. Pasyvavimas yra būtinas po gamybos operacijų, kurios galėjo užteršti inoxiduoto plieno paviršių.

Apdailos parinkimo vadovas

Tinkamos apdailos parinkimas jūsų naudojimui reikalauja įvertinti tris pagrindinius veiksnius:

aplinkos poveikis:

• Viduje, klimatu valdomose patalpose: minimalus apsaugos lygis; pakanka dekoratyvinės apdailos
• Viduje, drėgnose patalpose ar cheminės medžiagos poveikyje: miltelinis dažymas ar metalizacija korozijai atremti
• Atvirame ore, minkštas klimatas: Dažymas milteliniais dažais, anodizavimas arba cinkavimas
• Atvirame ore, jūrinė ar pramoninė aplinka: 316 nerūdijantis plienas su pasyvacija arba patvarios konstrukcijos milteliniai dažai

Estetiniai reikalavimai:

• Konkretus spalvų atitikimas: Milteliniai dažai siūlo platesnį spalvų asortimentą
• Metalizuotas išvaizda: Anodizuotas aliuminis, chromavimas arba metalizuoti milteliniai dažai
• Natūrali metalo išvaizda: Skaidrus anodizavimas arba pasyvacija išlaiko pagrindinio metalo išvaizdą
• Tekstūruotos paviršiaus dangos: Milteliniai dažai su tekstūros priedais arba smėlio šlifavimas

Funkciniai reikalavimai:

• Reikalinga elektros laidumas: Daugelis dangų izoliuoja; galvaniniai danga išlaiko laidumą
• Didelis nosenimo atsparumas: Kietasis anodizavimas arba kietasis chromavimas
• Sąlyčio su maistu saugumas: Specialūs miltelinių dažų sudėties variantai arba nerūdijantis plienas su pasyvacija
• Šilumos sklaida: kai kurios dangos izoliuoja; anodizavimas išlaiko šilumines savybes

Pjovimo, lenkimo ir apdailos sąveika sukuria visą gamybos darbų eigą. Planuojant šiuos procesus kartu – o ne laikant apdailą antraeiliu veiksmu – užtikrinama, kad detalės pasiektų jus paruoštos montavimui ar surinkimui. Kai aiškios apdailos galimybės, svarbus tolesnis žingsnis – suprasti, kaip šios pasirinktos galimybės ir kiti veiksniai įtakoja projekto sąnaudas.

Kainos veiksniai ir kainodaros skaidrumas

Ar kada nors domėjotės, kodėl pritaikytų metalo pjaustymo kainos tokios skirtingos tarp tiekėjų? Plokščių metalo ir pagamintų detalių kainodaros struktūra apima daugelį kintamųjų, kurių dauguma gamintojų niekada nesupranta. Šių veiksnių supratimas suteikia jums galimybę optimizuoti savo projektus, priimti informuotus medžiagų pasirinkimus ir galiausiai gauti didesnę vertę iš savo gamybos biudžeto.

Pažvelkime, kas iš tikrųjų lemia sąnaudas pritaikytuose metalo pjaustymo projektuose.

Kas lemia individualaus pjaustymo išlaidas

Penki pagrindiniai veiksniai nustato, kiek jūs mokėsite už gaminius iš metalo plokštės ar lakštų. Štai jie, surūšiuoti pagal jų įprastinį poveikį galutinei sąskaitai:

• Medžiagos kaina už kvadratinį metrą: Pagrindinis metalas yra jūsų didžiausia išlaidų dalis. Plieno plokštės kainuoja mažiau nei aliuminis, kuris savo ruožtu kainuoja mažiau nei nerūdijančio plieno lakštai. Pagal pramonės kainų gidas, mažos kainos plienas dėl savo prieinamumo tampa populiarus projektams, kuriuose svarbi kaina, tuo tarpu brangesnis aliuminis kilogramui atspindi jo lengvumą ir atsparumą korozijai.
• Pjovimo laikas, priklausomai nuo sudėtingumo: Sudėtingi dizainai su glaudžiais lenkimais, daugybe skylių ir smulkiais detaliais reikalauja ilgesnio pjovimo laiko. Sudėtinga geometrija gali padvigubinti vieno gaminio kainą —plonas, sudėtingas aliumininis komponentas gali kainuoti po 27 JAV dolerius už vnt., palyginti su paprastesniais dizainais, kurių kaina yra pusė tos sumos.
• Paruošimo mokesčiai trumpoms serijoms: Pirmoji bet kurios gamybos serijos dalis kainuoja daugiausia. Staklių programavimas, medžiagų įkrovimas ir kokybės patikrinimas atliekami nepriklausomai nuo kiekio. Šie pastovieji kaštai pasiskirsto per didesnius užsakymus, tačiau vienam gaminui jie susikaupia labai stipriai.
• Apdaila ir antrinės operacijos: Miltelinis dengimas, cinkavimas, anodavimas ir šlifavimas prideda reikšmingų kaštų. Tas pats 27 JAV dolerių aliuminio detalė su milteliniu dengimu pakyla iki 43 JAV dolerių – tik dėl apdailos kaina padidėja 59 %.
• Vežimo sąlygos: Svarstomi svoris, matmenys ir paskirties vieta. Kai kurie tiekėjai siuntimą siūlo nemokamai virš tam tikrų ribų, taip efektyviai įtraukdami logistikos kaštus į medžiagų kainas.

Medžiagų pasirinkimui reikėtų skirti ypatingo dėmesio, nes jis vienu metu veikia keletą kaštų veiksnių. Aliuminio lakštai pjaujami greičiau nei plieno lakštai tokiu pačiu storiu, todėl aukštesni medžiagų kaštai gali būti kompensuojami sumažėjusiu staklių darbo laiku. Nerūdijančiojo plieno lakštų gaminių pradinė kaina yra didesnė, tačiau jie pašalina apdailos kaštus korozijai linkusioms aplinkoms.

Kiekio ribos ir tūriniai kainų nustatymai

Čia supratimas apie gamybos ekonomiką iš tikrųjų duoda rezultatų. Kiekio ir kainos už vieną detalę santykis laikosi numatyto modelio, kurį protingi pirkėjai naudoja savo naudai.

Pažvelkime į šį realaus pasaulio pavyzdį: maža cinkuotos plieninės detalė kainuoja maždaug 29 JAV dolerius už vieną vienetą, tačiau kaina sumažėja iki tik 3 dolerių už vieną detalę užsakius dešimt vienetų – tai 86 % kainos sumažėjimas. Kodėl tokia dramatiška skirtumo?

Pradinės paruošimo sąnaudos lieka pastovios nepriklausomai nuo užsakymo kiekio. Pjovimo kelio programavimas, medžiagos įkrovimas ir pirmosios detalės patikrinimas trunka tiek pat laiko, ar gamintumėte vieną detalę, ar šimtą. Užsakius vieną detalę, visos pradinės paruošimo sąnaudos tenka vienam vienetui. Užsakius penkiasdešimt detalių, pradinės paruošimo sąnaudos pasiskirsto tarp visų jų.

Dauguma medžiagų suteikia nuolaidas pradedant nuo antrosios detalės ir tęsiant jas didelėms partijoms. Nuolaidų kreivė stačiau kyla paplitusiuose kiekio ribos taškuose:

• 2–10 detalių: Įsigalioja pradinė kiekio nuolaida
• 25–50 detalių: Medžiagų pirkimo efektyvumas gerėja
• 100+ detalių: Gamybos ciklo efektyvumas maksimaliai padidina sutaupymus
• 500+ detalių: Specializuota įranga arba medžiagų išdėstymo optimizavimas tampa naudingi

Prototipavimas ir masinė gamyba: kompromisai

Greitas prototipavimas ir serijinė gamyba atitinka kainos ir greičio spektro priešingas puses. Šio kompromiso supratimas padeda tinkamai planuoti biudžetą kiekvienam projekto etapui.

Greitas prototipavimas pristato detales greitai – dažnai per kelias dienas – bet su aukštesne vieneto kaina. Mokate už lankstumą, greitą pristatymą ir galimybę keisti dizainą be didelių įsipareigojimų. Tai apsimoka tikrinant koncepcijas, testuojant montavimą ir funkcionalumą arba skubiais terminais.

Gamybos partijos aukojamas greitis dėl ekonomiškumo. Ilgesni pristatymo laikai leidžia gamintojams efektyviai grupuoti darbus, optimizuoti medžiagų išdėstymą ir planuoti operacijas maksimaliam pajėgumui. Vieneto kaina žymiai sumažėja, tačiau tenka įsipareigoti dėl didesnio kiekio ir ilgesnių terminų.

Strateginis požiūris? Gamykite prototipus mažomis partijomis, kad patvirtintumėte konstrukcijas, o po to pereikite prie gamybos kiekių, kai specifikacijos bus užfiksuotos. Bandymas taikyti gamybos kainas prototipų kiekiams arba tikėtis prototipų greičio gamybos cikluose veda į nusivylimą ir biudžeto viršijimą.

Projekto optimizavimas sąnaudų efektyvumui

Protingi projektavimo sprendimai, priimti ankstyviai, sumažina išlaidas, nekenkiant funkcionalumui. Trys strategijos suteikia didžiausią poveikį:

Optimizuokite dėl išdėstymo: Gamintojai išdėsto kelis detalių elementus viename lakšte, kad sumažintų atliekas. Projektuojant detalias, kurios tinka viena šalia kitos efektyviai – su papildančiomis formomis, kurios tarsi dėlionės dalys telpa kartu – sumažinamas medžiagų suvartojimas. Stačiakampės detalės, turinčios nuoseklią orientaciją, geriau telpa nei netaisyklingos organinės formos.

Pasirinkite medžiagas strategiškai: Pagal gamybos kainų ekspertai , medžiagos pasirinkimas tiesiogiai veikia atliekas, gamybos greitį ir bendrą kokybę. Paklauskite, ar tikrai reikia papildomos 6061 aliuminio stiprumo, kai 5052 tinkamai atitinka taikymo reikalavimus mažesne kaina. Įvertinkite, ar nerūdijančio plieno įmontuota korozijos atsparumas pašalina apdailos kaštus, kurie būtų būtini angliniam plienui.

Nurodykite tinkamus tikslumus: Mažesni leidžiami nuokrypiai kainuoja daugiau pasiekti ir patikrinti. Nurodant ±0,1 mm, kai puikiai tiktų ±0,3 mm, pridedama papildomų išlaidų be funkcinių pranašumų. Tikslumo specifikacijas saugokite tik tiems elementams, kuriems jos tikrai reikalingos.

Šie kaštų veiksniai sąveikauja su visais jūsų projekto aspektais – nuo pradinio medžiagų pasirinkimo iki galutinės apdailos. Išsiaiškinus kainodaros pagrindus, verta panagrinėti konkrečias sritis, kur adaptuoti metalo pjovimo sprendimai suteikia esminę naudą, kad būtų galima geriau suprasti šias investicijas.

Automobilių ir pramoninės paskirties taikymai

Kur pritaikytas metalo lakštų pjaustymas suteikia didžiausią vertę? Pažvelkite į automobilių ir pramonės sektorius, kuriuose tikslūs komponentai tiesiogiai veikia saugą, našumą ir patikimumą. Šios srutys reikalauja gaminamų detalių, atitinkančių griežtus reikalavimus ir išlaikančių ekstremalias sąlygas – nuo aukštos temperatūros variklių skyrių iki stiprių pakabos apkrovų.

Suprasdami, kaip lakštinio metalo gamyba tarnauja šioms reikalaujančioms sritims, suprasite, kodėl tokie svarbūs medžiagų pasirinkimas, pjaustymo tikslumas ir kokybės sertifikatai. Panagrinėkime konkrečias dalis, kurios priklauso nuo tikslaus metalo pjaustymo, ir tai, kas skiria pakankamą gamybą nuo automobilių klasės puikybės.

Automobilių komponentai, reikalaujantys tikslumo

Šiuolaikiniai automobiliai turi šimtus specialiai pagamintų metalinių detalių, kurių kiekviena sukuriama tam tikroms našumo reikalavimams. Skirtingai nei dekoratyvinėse aplikacijose, kur nedideli skirtumai lieka nepastebėti, automobilių dalys turi tiksliai tikti, išlaikyti dažnus apkrovos ciklus ir išlaikyti struktūrinį vientisumą per ilgus eksploatavimo metus.

Svarbiausios plieno apdorojimo ir tikslaus pjaustymo automobilių pramonės sritys yra:

• Rėmo tvirtinimo lankstai: Šios detalės tvirtina pakabos sistemas, variklio atramas ir korpuso skydelius prie automobilio rėmo. Jos turi turėti didelį tempimo stiprumą, kad galėtų atlaikyti dinamines apkrovas, taip pat tikslų skylių išdėstymą, kad būtų užtikrintas tikslią varžtų išdėstymo schemos suderinamumas.
• Suspendavimo komponentams: Vairo jungtys, amortizatorių tvirtinimai ir stabilizatoriaus lankstai patiria nuolatinę įtampą dėl kelio paviršiaus poveikio. Vairavimo ir pakabos sistemos reikalauja patikimų, aukšto tikslumo metalinių detalių, kad būtų užtikrintas tinkamas valdymas ir ilgaamžiškumas per visą automobilio naudojimo laikotarpį.
• Šilumos skydai: Šie lazerio pjaunami komponentai, esantys šalia išmetimo sistemų ir variklio skylių, apsaugo jautrius laidus ir kuro tiekimo žarnas nuo šiluminės žalos. Medžiagos parinkimas ir tikslus pritaikymas yra būtini efektyviai šilumos valdymui.
• Konstrukciniai stiprinimai: Pastiprinti rėmo atramai užtikrina smūgiams atsparumą susidūrimo zonose. Šie komponentai reikalauja nuolatinės medžiagos savybių ir matmeninės tikslumo, kad veiktų numatytuoju būdu susidūrimo metu.

Automobilių metalo apdirbimas siekia toliau nei konstrukciniai komponentai – jis taip pat apima baterijų korpusus elektriniams automobiliams, specialius kabliukus elektroninėms sistemoms ir tiksliai išspausdintus apdailos elementus. Kiekviena taikymo sritis turi unikalius reikalavimus medžiagos klasei, paviršiaus apdorojimui ir matmenų tolerancijai.

Kodėl svarbus tempimo stiprumas ir medžiagos savybės

Automobilių komponentai patiria apkrovas, kurios atskleidžia medžiagų parinkimo ar gamybos kokybės trūkumus. Pakabos tvirtinimo detalė gali kasdien išgyventi tūkstančius įtempimo ciklų – kiekviena duobė, posūkis ir stabdymas perduoda jėgas per šias tiksliai supjaustytas dalis.

Todėl plieno gamintojai, dirbantys su automobilių pramone, ypatingą dėmesį skiria medžiagų sertifikatams ir mechaniniams savybėms. Tempimo stiprumo charakteristikos užtikrina, kad komponentai nepailštų arba nedeformuotųsi veikiami apkrovos. Takumo stipris rodo įtempių lygį, kuriam pasiekus prasideda nuolatinė deformacija. Smūginis atsparumas nustato elgseną staigaus apkrovimo atvejais.

Anglies plienas ir didelio stiprumo mažo lydinio (HSLA) rūšys dominuoja konstrukciniuose taikymuose dėl palankaus stiprumo ir kainos santykio. Lengvosioms našumo aplikacijoms aliuminio lydiniai suteikia reikšmingą svorio mažėjimą, nors jiems reikia kitokių pjaustymo parametrų ir sujungimo technologijų.

Pramoninės programos visose srityse

Už automobilių pramonę einant, tikslus lakštinio metalo gamyba tarnauja pramonei, kur patikimumas ir ilgaamžiškumas pateisina kokybiškos gamybos investicijas:

• Sunkiosios technikos gamybą: Žemės kasimo mašinos, žemės ūkio mechanizacija ir medžiagų judinimo įranga remiasi tiksliai išpjautomis plieno plokštėmis konstrukciniams rėmams ir dėvimosi komponentams.
• Aviacinės konstrukcijos: Lėktuvų korpusai, tvirtinimo detalės ir montavimo įranga reikalauja siauriausių tolerancijų ir visiškos medžiagos sekimo galimybės.
• Energetikos sektorius: Elektros skydai, transformatorių korpusai ir atsinaujinančios energijos montavimo sistemos reikalauja korozijai atsparių medžiagų su tiksliais matmenimis.
• Medicininė įranga: Diagnostinės įrangos korpusai ir chirurginių prietaisų dalys reikalauja biologiškai suderinamų medžiagų, išpjautų pagal griežtus reikalavimus.

Prisijungimo metodai pramonės taikymuose sukuria dar vieną sudėtingumo lygį. Taškinio suvirinimo technologijos efektyviai sujungia persidengiančias plokščių metalo dalis didelės apimties gamybai. Aliuminio suvirinimas reikalauja specializuotos įrangos ir ekspertizės dėl medžiagos šiluminių savybių ir oksido sluoksnio susidarymo. Šių operacijų supratimas lemia pjaustymo specifikacijas ir medžiagų atranką jau nuo projekto pradžios.

IATF 16949 sertifikato svarba

Kai komponentai renkami automobilių taikymams, vienas sertifikatas išsiskiria tarp kitų: IATF 16949. Šis automobilių pramonei būdingas kokybės valdymo standartas žymiai toliau siekia už pagrindinius ISO reikalavimus, atsižvelgdamas į unikalius automobilių tiekimo grandinių poreikius.

Kodėl šis sertifikatas yra svarbus jūsų individualiems metalo pjaustymo projektams? Pagal automobilių pramonės specialistai , IATF 16949 yra ne tik kokybės sistemos sertifikavimas – tai visapusiška tiekėjo sistemų apžvalga, įskaitant tiekimo grandinės diversifikavimą, rizikos valdymą, reagavimo procedūras ir nuolatinio tobulėjimo procesus.

Automobilių darbo grupė sukūrė šį standartą siekdama konkrečiai spręsti tiekimo grandinės sutrikdymų rizikas sudėtingoje automobilių gamyboje. Pastarieji pasauliniai įvykiai parodė, kaip sutrikimai gali kaskadiniu būdu plisti per tiekimo linijas, sukeliant brangias gamybos sustojimo situacijas. Tiekėjai, turintys IATF sertifikatą, turi dokumentuotas sistemas, skirtas:

• Stebėti ir mažinti tiekimo sutrikimų galimybę
• Užtikrinti nuoseklų gaminio kokybę naudojant statistinį proceso valdymą
• Palaikyti medžiagų sekamumą nuo pradinės žaliavos iki pagamintų detalių
• Sistemingai reaguoti į kokybės problemas ar pristatymo sunkumus

Automobilių gamintojams (OEM) ir pirmosios pakopos tiekėjams reikalavimas, kad metalo apdirbimo partneriai turėtų IATF 16949 sertifikatą, sumažina auditų naštą, tuo pat metu užtikrindamas nuoseklią kokybę. Vis dažniau automobilių gamintojai privalomai reikalauja šio sertifikato būtent todėl, kad jo vertė jau įrodyta užtikrinant sklandų tiekimo grandinės veikimą.

Visapusiškos automobilių gamybos sprendimai

Reikalaujančios automobilių taikymo sritys reikalauja daugiau nei atskirų pjovimo galimybių. Visapusiški sprendimai integruoja specialiuosius metalo štampavimo procesus su tiksliaisiais pjovimo, lenkimo ir baigiamaisiais apdorojimo procesais, kad būtų pristatyti montavimui paruošti komponentai.

Gamintojai kaip Shaoyi (Ningbo) Metal Technology pavyzdys, kaip taikomas šis integruotas požiūris, derinantis IATF 16949 sertifikuotas kokybės sistemas su visapusiškomis gamybos galimybėmis. Jų 5 dienų greito prototipavimo galimybė leidžia automobilių inžinieriams greitai patvirtinti konstrukcijas prieš pradedant gamybos įrankių gamybą. Šis greitis prototipui turi didžiulę reikšmę, kai projektavimo laikotarpiai trumpėja ir konstrukcijų tobulinimas turi vykti labai greitai.

Ko turėtumėte ieškoti pasirinkdami gamybos partnerį, orientuotą į automobilių pramonę?

• Sertifikuotos kokybės sistemos: IATF 16949 sertifikatas rodo įsipareigojimą taikyti automobilių pramonei keliamus kokybės valdymo reikalavimus
• Integruotos galimybės: Kalibravimas, pjaustymas, lenkimas ir apdaila vienoje patalpoje sumažina koordinavimo sudėtingumą ir pristatymo laiką
• Greitas prototipavimas: Galimybė pagaminti prototipų partijas per kelias dienas, o ne savaites, pagreitina plėtotės ciklus
• DFM palaikymas: Gamintojui palankaus dizaino ekspertizė padeda optimizuoti detalis, kad jų gamyba būtų pelninga
• Medžiagų kompetencija: Gili žinios apie automobilių klases medžiagas ir jų gamybos reikalavimus

Ar kuriate šasi komponentus, pakabos tvirtinimus ar konstrukcinius stiprinimus, darbas su gamybos partneriu, kuris nuo pat pradžių supranta automobilių reikalavimus, išvengia brangių perprojektavimų ir kokybės problemų ateityje. Investicijos į tinkamas sertifikacijas ir gebėjimus atsipildo visą produkto gyvavimo ciklą.

Išsiaiškinus automobilių ir pramonės taikymo sritis, teisingo gamybos partnerio pasirinkimas tampa paskutiniu – ir galbūt svarbiausiu – sprendimu jūsų individualaus metalo pjaustymo kelyje.

Teisingo Individualaus Pjaustymo Partnerio Pasirinkimas

Jūs nustatėte projekto reikalavimus, parinkote medžiagas ir parengėte konstrukcinius failus. Dabar atėjo sprendimo valanda, kuri lemia, ar jūsų individualaus metalo pjaustymo projektas pasiseks, ar užstringa: teisingo gamybos partnerio pasirinkimas. Ieškant „metalinių konstrukcijų gamyba netoliese“ pasirodo dešimtys variantų, tačiau kaip atskirti pajėgius partnerius nuo tų, kurie vėluos su terminais, viršys biudžetą ar pristatys žemos kokybės darbus?

Sunkumai dar labiau didėja, nes dauguma gamyklos dirbtuvių siūlo panašias paslaugas popieriuje. Tikrosios skirtumai išryškėja tik gebėjimuose, kokybės sistemose ir ryšių praktikose, kurios tampa akivaizdžios tik gaminant – dažnai per vėlai, kad būtų galima ką nors pakeisti. Peržiūrėkime vertinimo kriterijus, kurie atskiria patikimus partnerius nuo rizikingų pasirinkimų.

Paslaugų teikėjų gebėjimų vertinimas

Prieš prašant kainų pasiūlymų iš artimiausių gamybos dirbtuvių ar ieškant skardos apdirbimo paslaugų, nustatykite vertinimo sistemą. Šie kriterijai padės įvertinti, ar tiekėjas gali iš tiesų įvykdyti jūsų projekto reikalavimus:

• Sertifikatai (ISO, IATF): ISO 9001:2015 sertifikatas rodo, kad įmonė įgyvendino veiksmingą kokybės valdymo sistemą su dokumentuotais procedūromis stebėjimui ir nuolatiniam tobulėjimui. Automobilių pramonei taikomas IATF 16949 sertifikatas nurodo automobilių pramonei būdingus kokybės standartus, susijusius su tiekimo grandinės patikimumu ir rizikos valdymu.
• Įrangos galimybės: Ar gamintojas turi pjovimo technologiją, kurios reikalauja jūsų projektas? Pilnas paslaugų spektras, tokių kaip pramonės ekspertų aprašytos, apima lazerinį pjaustymą, plazminį pjaustymą, vandens srovės pjaustymą, CNC apdirbimą ir tikslų formavimą vienoje patalpoje. Toks derinimas užtikrina geresnį gamybos kontrolę ir greitesnį atlikimo laiką.
• Medžiagų pasirinkimas: Kompetentingas partneris turi atsargų arba lengvai gauna medžiagas, reikalingas jūsų projektui – ar tai būtų nestandartinės metalinės plokštės specifikacijos, nestandartiniai plieno plokščių markės ar specialios lydinio rūšys. Ribotos medžiagų parinktys gali priversti kompromisus, kurie paveiks galutinio gaminio našumą.
• Atlikimo laikas: Ar jie gali atitikti jūsų terminus tiek prototipams, tiek gamybos serijoms? Kai kurie projektai reikalauja greito atsako, o kiti svarbiau laiko efektyvumą nei greitį.
• Projektavimo palaikymo paslaugos: Ar gamintojas siūlo inžinerinę konsultaciją, CAD/CAM palaikymą ir prototipų testavimą? Ši geba yra būtina sudėtingiems projektams, kuriems reikia konstrukcijos optimizavimo.

Raudonieji vėliavėlės pasirodo tada, kai tiekėjai negali aiškiai atsakyti į klausimus apie bet kurį iš šių kriterijų. Neaiškūs atsakymai apie sertifikatus, nenoras aptarti įrangos techninius duomenis ar negalėjimas pateikti terminų įvertinimų rodo operacinius trūkumus, kurie iškils vykdant jūsų projektą.

DFM palaikymo vertė

Štai kas skiria gerus gamybos partnerius nuo puikių: Gamybai tinkamos konstrukcijos (DFM) palaikymas. Pagal produkto plėtros specialistai , jei projektavimas vyksta be ankstyvo gamybos apsvarstymo, išlaidos gali žymiai išaugti. Projektas, kuris neoptimalizuotas gamybai, gali reikėti didelių pakeitimų, dėl to padidėja pristatymo laikas ir sąnaudos.

Ką iš tikrųjų suteikia DFM palaikymas?

• Medžiagų parinkimo konsultacijos: Rekomenduoti medžiagas, kurios suderina našumo reikalavimus su kaina ir gamybos galimybėmis. Jei panašūs produktai gali naudoti bendrus komponentus, galima pasinaudoti masto ekonomija.
• Proceso suderinamumas: Užtikrinant, kad jūsų dizainas atitiktų numatytą gamybos metodą. Lakštinio metalo komponentai turi nustatytus lenkimo spindulio ribojimus, o šių apribojimų supratimas nuo pat pradžių neleidžia nebūtinam darbui perdirbti.
• Kainos optimizavimas: Nustatyti konstrukcijos pakeitimus, kurie sumažina gamybos išlaidas, nekenkiant funkcijai. Tai gali apimti tolerancijų koregavimą, skylių išdėstymo keitimą geriau išdėstant, arba geometrijos supaprastinimą.
• Prototipo perkėlimas į gamybą: Užtikrinti, kad prototipuose išbandyti dizainai sklandžiai pereitų prie masinės gamybos.

Partneriai kaip Shaoyi (Ningbo) Metal Technology demonstruoti šį integruotą požiūrį, derinant išsamią DFM palaikymo paslaugą su greito prototipavimo galimybėmis. Jų 5 dienų prototipavimo ciklas leidžia inžinieriams greitai patvirtinti DFM-optimalizuotus dizainus prieš pradedant gamybos įrankių gamybą.

Klausimai, kuriuos reikėtų užduoti prieš užsakant

Vertinant metalo gamintojus šalia manęs, šie klausimai atskleidžia gebėjimus, kuriuos rinkodaros medžiaga dažnai užmaskuoja:

Apie kokybės sistemas:

• Kokius sertifikatus turite ir kada jie buvo paskutinį kartą patikrinti?
• Kokia apžiūros įranga ir procesai tikrina matmeninį tikslumą?
• Kaip tvarkote neatitinkančias dalis, rastas gaminant?
• Ar galite pateikti pirmojo gaminio apžiūros ataskaitas?

Apie gebėjimus:

• Kurias pjaustymo technologijas jūs naudojate savo patalpose, o kurias perdavote trečiosioms šalims?
• Kokius medžiagų storius ir lakštų dydžius galite priimti?
• Ar siūlote antrines operacijas, tokias kaip lenkimas, suvirinimas ir apdaila?
• Kokius CAD failų formatus priimate ir kurie jums labiausiai patogūs?

Apie ryšį ir reaktyvumą:

• Koks jūsų tipinis kainos pasiūlymo paruošimo laikas?
• Kaip pranešate apie projekto naujienas ir galimus klausimus?
• Ar teikiate inžinerinę paramą dizaino optimizavimui?
• Ką daryti, jei techniniai reikalavimai turi būti pakeisti gamybos metu?

Pasirašymo pasiūlymo parengimo laikas yra ypatingai svarbus operacinės veiklos efektyvumo rodiklis. Gamintojas, kuris per 12 valandų pateikia išsamią pasiūlymą, rodo supaprastintus procesus ir pakankamą inžinerinės veiklos pajėgumą. Tie tiekėjai, kurie paprastų projektų pasiūlymus parengia per dienas ar savaites, dažnai susiduria su pajėgumų valdymo sunkumais – ši problema tikriausiai taip pat paveiks jūsų gamybos grafiką.

Patirtis ir pramonės žinios

Gamintojo patirtis tiesiogiai veikia projekto rezultatus. Kaip pastebi pramonės ekspertai, įmonės veiklos metai dažnai reiškia gilesnį medžiagų žinojimą, tobulintus procesus ir gebėjimą numatyti iššūkius dar prieš tai, kol jie taps brangiais problemomis.

Prieš pasirenkant partnerį, užduokite šiuos klausimus:

• Kiek jau metų jie gamina sudėtingas metalines dalis?
• Ar jie turi patirties jūsų pramonės šakoje ar panašiose programose?
• Ar jie gali pateikti pavyzdžių, atvejų tyrimų ar referencijų?

Privaloma specifinė patirtis ypač svarbi reguliuojamoms sritims. Automobilių, aviacijos ir medicinos prietaisų gamyba kelia unikalius sertifikavimo reikalavimus, medžiagų sekimo lūkesčius bei kokybės dokumentavimo poreikius. Gamykla, turinti patirties tik statybų ženklų srityje, gali neturėti kokybės sistemų infrastruktūros, kurios reikalaujama automobilių pramonės tiekėjams.

Mastelio keitimo galimybė ir ilgalaikės partnerystės potencialas

Jūsų idealus partneris palaiko tiek dabartinius poreikius, tiek būsimą augimą. Gamybos įmonė turi gebėti didinti gamybą nuo prototipų iki pilnų serijų, neprarandant kokybės. Ši mastelio keitimo galimybė priklauso nuo:

• Galios lankstumas: Ar jie gali padidinti ar sumažinti gamybą pagal jūsų paklausą?
• Įrangos rezervavimas: Jei sugestų kritiškai svarbus įrenginys, ar jie galėtų tęsti gamybą?
• Tiekimo grandinės stabilumas: Ar jie palaiko ryšius su keliais medžiagų tiekėjais?
• Personalo kiekis: Ar jie priklauso nuo kelių pagrindinių asmenų, ar žinios yra paskirstytos?

Skaidri komunikacija taip pat yra labai svarbi ilgalaikėms partnerystėms. Patikimas gamintojas nuo pradžių teikia aiškius terminus, aktyvius projekto atnaujinimus ir realistiškus lūkesčius. Tvirta komunikacija neleidžia brangiems netikėtumams atsirasti ir užtikrina, kad projektai būtų derinami nuo pasiūlymo iki pristatymo.

Samdyti gamintoją – tai ne tik pirkimo sprendimas, bet ir ilgalaikė investicija į jūsų produktų našumą ir patikimumą.

Automobilių pramonei skirtiems projektams, kuriems reikalingas IATF 16949 sertifikuotas kokybės lygis, integruotos presavimo ir pjaustymo galimybės bei greitas prototipų paruošimas, Shaoyi automobilių šablonavimo sprendimai demonstruoja visapusišką požiūrį, kurio reikalauja sudėtingi projektai. Jų 12 valandų pasiūlymų paruošimo laikas, 5 dienų greitas prototipavimas ir visapusi DFM palaikymas puikiai atitinka reakcingumo ir gebėjimų standartus, kurių reikėtų ieškoti bet kokiame gamybos partneriui.

Pasirinktas gamybos partneris tampa jūsų inžinerinių ir gamybos galimybių pratęsimu. Pasirinkite remdamiesi patvirtinta kompetencija, sertifikuotais kokybės valdymo sistemos standartais ir ryšiavimosi praktikomis, atitinkančiomis jūsų projekto reikalavimus – ir sukursite santykius, kurie teiks naudą gerokai ilgiau nei tik po pirmosios užsakymo.

Dažniausiai užduodami klausimai apie individualų metalo lakštų pjaustymą

1. Kiek kainuoja individualus metalo lakštų pjaustymas?

Individualių metalo lakštų pjaustymo kainos priklauso nuo medžiagos tipo, storio, dizaino sudėtingumo, kiekio ir apdailos reikalavimų. Paprastiems pjaustymams reikia tikėtis nuo 0,50 iki 2 JAV dolerių už colį, o visiškai pagamintos detalės kainuoja nuo 4 iki 48 JAV dolerių už kvadratinę pėdą. Vienos prototipinės detalės kaina vienetui yra žymiai didesnė nei serijinės gamybos dėl fiksuotų paruošimo mokesčių. Pavyzdžiui, cinkuoto plieno detalė gali kainuoti 29 JAV dolerius vienam vienetui, tačiau nukristi iki 3 JAV dolerių už vienetą užsakant dešimt vienetų. Medžiagos pasirinkimas labai veikia kainodarą – paprastas plienas kainuoja mažiau nei aliuminis ar nerūdijantis plienas. Pridėjus miltelinę dengimo ar kitą apdailą, detalių kainos gali padidėti 50–60 %.

2. Koks pjaustymo metodas geriausiai tinka mano metalo lakšto projektui?

Optimalus pjaustymo metodas priklauso nuo jūsų medžiagos, storio ir tikslumo reikalavimų. Lazerinis pjaustymas užtikrina itin aukštą tikslumą (±0,05 mm iki ±0,1 mm) ir švarius kraštus plonoms plokštėms iki 25 mm, todėl yra idealus sudėtingiems dizainams ir elektronikos korpusams. Vandens srovės pjaustymas visiškai pašalina šiluminį iškraipymą, leisdamas pjaustyti iki 200 mm storio medžiagas, įskaitant ne metalines – puikiai tinka aviacijos ar šilumai jautrioms aplikacijoms. Plazmos pjaustymas siūlo greičiausią ir ekonomiškiausią sprendimą storesniems laidžiems metalams virš 12 mm, dažnai naudojamą konstrukcinių plieno gamyboje. Daugelis profesionalių gamybos dirbtuvių naudoja kelis pjaustymo technologijų tipus, nes vienas metodas negali apimti visų taikymo sričių.

3. Ar geležinkelės parduotuvė pjaus man metalo lakštus?

Dauguma statybinių prekių parduotuvių siūlo paprastas vamzdžių pjaustymo paslaugas, tačiau negali teikti tikslaus individualaus metalo lakštų pjaustymo. Individualus lakštų pjaustymas reikalauja specializuotos įrangos, tokios kaip šakotiniai lazeriai, vandens srovės arba CNC plazmos sistemos, kurių statybinių prekių parduotuvės neturi. Norint gauti nestandartinius matmenis, sudėtingas formas ar mažas tarpines, reikia kreiptis į profesionalią metalo gamybos paslaugą. Internetinės gamybos platformos priima DXF arba STEP failus ir pristato pagal užsakymą pjaustomas dalis per kelias dienas. Vietiniai gamykliniai ateljė gali susidoroti su sudėtingais projektais, įskaitant antrines operacijas, tokiomis kaip lenkimas, suvirinimas ir apdaila, kurių statybinių prekių parduotuvės tiesiog negali suteikti.

4. Kokios failų formos reikalingos individualiam metalo pjaustymui?

Vektoriniai failų formatai yra būtini tiksliai metalo pjaustybai – rastriniai failai, tokie kaip JPEG ar PNG, negali būti naudojami. DXF (brėžinių apykaitos formatas) yra pramonės standartas, kurį dauguma kainų skaičiavimo sistemų apdoroja automatiškai, ir visos pjaustymo mašinos jį priima. DWG failai iš AutoCAD gali būti naudojami su daugeliu gamintojų, tačiau kartais gali reikėti konvertavimo. 3D modeliams su lenkimais pateikite STEP (.step, .stp), SOLIDWORKS (.sldprt) arba Autodesk Inventor (.ipt) formatus. Įsitikinkite, kad failai yra mastelyje 1:1, su uždarytais kontūrais, be pasikartojančių linijų, o tekstas paverstas kontūrais. Tinkamas failų paruošimas sumažina peržiūrų ciklus ir neleidžia brangiems gamybos delsimams.

5. Kaip pasirinkti tarp aliuminio ir plieno individualiai pjaustybai?

Pasirinkite aliuminį, kai svarbu sumažinti svorį – jis sveria maždaug trečdaliu mažiau nei plienas ir turi natūralią korozijos atsparumą, todėl puikiai tinka aviacijai, automobilių karoserijoms ir lauko reklaminiams skydams. Tačiau aliuminio kaina už svarą yra didesnė, o jo temptinė stipris žemesnė. Plienas siūlo geresnį stiprumą už mažesnę medžiagos kainą, todėl yra tinkamas konstrukciniams taikymams, sunkiajai įrangai ir apkrovą nešančioms detalėms. Kompromisas – žymiai didesnis svoris ir linkis rūdėti be apsauginių dangų. Jūriniams ar drėgniems aplinkos sąlygoms apsvarstykite cinkuotą plieną arba nerūdijantį plieną 316. Medžiagos pasirinkimas taip pat veikia pjaustymo būdo parinkimą – labai atspindinčios metalo rūšys, pvz., aliuminis, gali reikalauti specifinių lazerių bangos ilgių.
