언더컷 용접에 대한 설명

‘언더컷 용접이란 무엇인가?’라고 물어보신다면, 간단한 답변은 다음과 같습니다: 이는 용접부의 가장자리에서 모재가 용융되어 제거되었으나, 용접 금속으로 다시 채워지지 않아 발생하는 용접 결함입니다. 이로 인해 용접 빔 옆 또는 용접 근원부에 좁은 홈이 남게 됩니다.

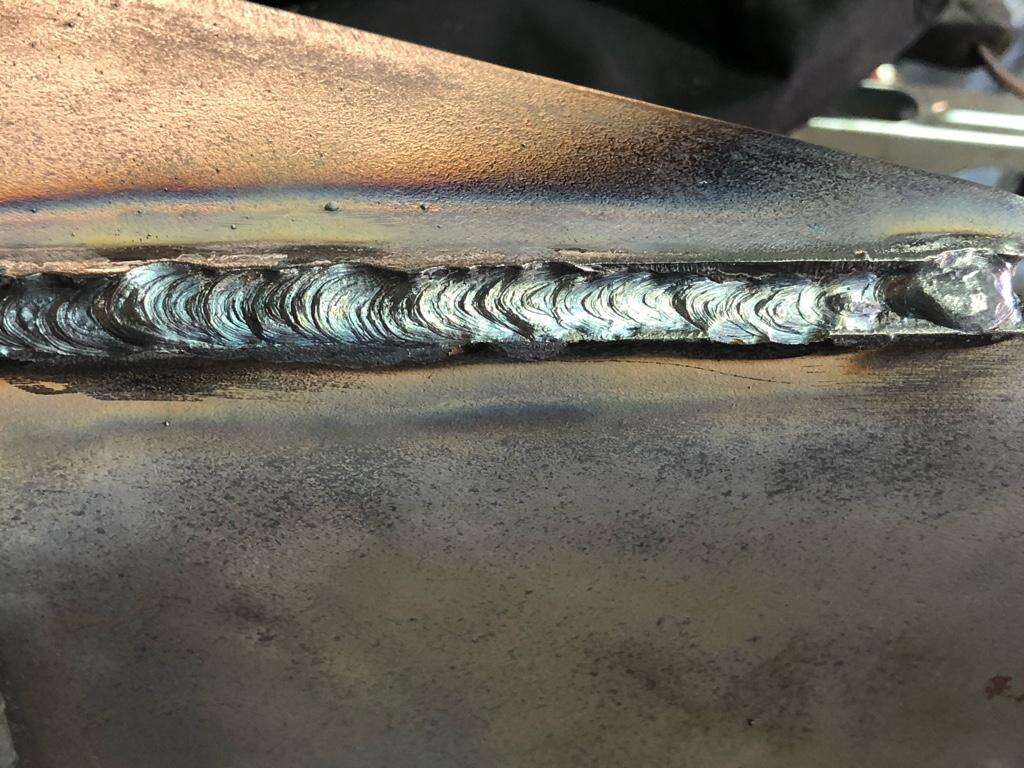

언더컷 용접이란?

언더컷은 용접 토(Toe) 또는 용접 루트(Root) 부위의 기재(base metal)에 용융되어 형성된 홈으로, 용접 금속으로 채워지지 않은 상태로 남아 있는 결함입니다.

실제로 이는 용접부가 주변 금속과 매끄럽게 융합되지 않았음을 의미합니다. 즉, 자연스러운 곡선 전환이 아니라 오목한 홈 형태가 생기는 것입니다. 이러한 결함은 필렛 용접(fillet weld), 그루브 용접(groove weld) 등 다양한 일반적인 용접 공정에서 나타날 수 있습니다. 따라서 사람들이 용접에서 언더컷이란 무엇인가? 또는 ‘용접에서 언더컷이란 무엇인가?’라고 질문할 때, 이는 단순히 미관상의 문제나 보기 좋지 않은 용접 빔이 아니라, 용접부 가장자리에서 발생하는 형상 결함을 지칭합니다.

일상적인 용어로 설명한 용접 언더컷 정의

용접부를 따라 생긴 작은 홈이라고 생각하십시오. 아크가 이음새의 가장자리를 녹이지만, 용융된 영역이 응고되기 전에 충전재 금속으로 완전히 채워지지 않습니다. 그 결과, 매끄럽고 지지력 있는 전환부가 필요한 곳에 금속량이 부족해집니다.

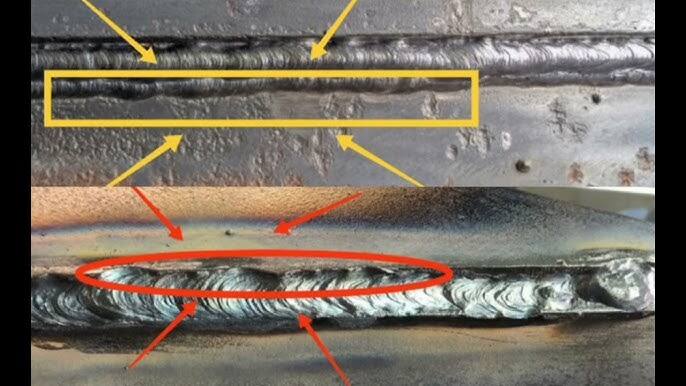

완성된 용접부에서는 다음의 시각적 징후를 확인하십시오:

• 용접 토우(Toe) 한쪽 또는 양쪽을 따라 뻗은 좁은 홈
• 용접 비드 자체가 아니라 용접 비드 옆쪽에 보이는 움푹 들어간 부분
• 용접부가 기재 금속과 자연스럽게 융합되어야 할 부분에서 날카로운 경계선
• 보이는 이음새의 루트(root) 부위에 연속적이거나 간헐적인 오목한 선
• 용접부의 한쪽이 다른 쪽보다 더 심하게 씻겨 나간 듯한 외관

용접부의 언더컷(undercut)이 중요한 이유

언더컷은 그루브 부위의 베이스 금속 두께를 감소시키고 노치와 유사한 형상을 만든다는 점에서 바람직하지 않습니다. 업계 기준서 및 용접 관련 서적에서는 이러한 형상이 피로 저항성과 충격 성능을 저하시킬 수 있으며, 특히 반복 하중 또는 진동이 가해지는 접합부에서 그러하다고 지적합니다. 또한 이 형상은 습기나 이물질을 갇히게 하여 부식에 취약한 환경에서 사용 시 문제를 야기할 수 있습니다.

그렇기 때문에 언더컷은 단순한 외관상 결함을 넘어서는 문제입니다. 작은 그루브는 처음에는 표면상의 세부 특징으로 시작되지만, 시간이 지남에 따라 강도 및 내구성 문제로 발전할 수 있습니다. 진정한 핵심 질문은 단지 그 형태가 어떠한가가 아니라, 그 그루브가 용접 풀 내에서 어떻게 형성되는가입니다.

용접 풀 내에서 언더컷이 형성되는 방식

그 그루브는 우연히 발생하지 않습니다. 열, 아크 힘 및 필러 재료의 공급이 균형을 잃을 때 형성됩니다 . 용접 가장자리가 먼저 용융되지만, 용융된 가장자리가 응고되기 전에 용접 풀이 이를 완전히 채우지 못합니다. 바로 이것이 용접 경계를 따라 용융된 그루브가 일시적인 풀 형상이 아니라 영구적인 결함으로 남게 되는 원리입니다.

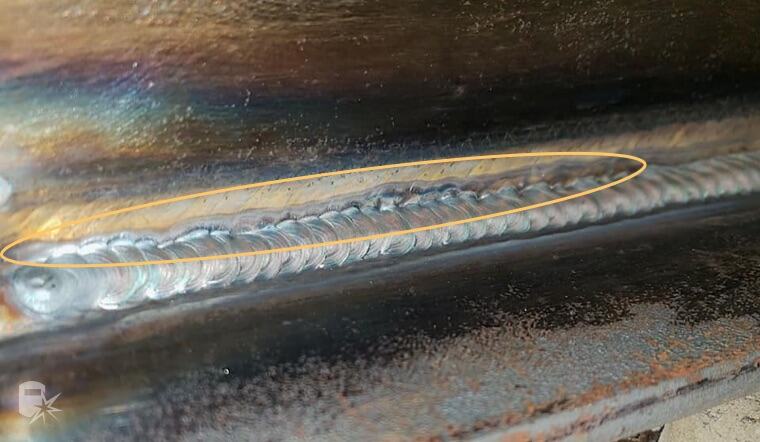

용접부를 따라 그루브가 용융되는 방식

용접 풀(weld pool)을 비드와 기재 금속 사이를 이동하는 액체 다리로 생각해 보십시오. 완전한 용접 형상을 얻기 위해서는 용융된 필러 금속이 비드의 토(toe) 부분으로 잘 윤활(습윤)되어야 하며, 아크에 의해 방금 용융된 금속을 복원해야 합니다. 용융 속도가 재충전 속도를 초과할 때 언더컷(undercut)이 발생합니다. 실무상의 원인은 「용접 가이드(welding guide)」 및 공학적 검토 자료에서 다음과 같이 설명하고 있습니다. 용접 가이드 그리고 공학적 검토 자료에서는 과도한 열 입력, 이동 속도가 너무 빠름, 아크 길이가 지나치게 길음, 강한 아크 힘, 부적절한 토치 또는 전극 각도, 그리고 토 부분의 습윤성 부족 등을 언더컷의 주요 원인으로 제시합니다.

• 아크는 접합부 가장자리의 기재 금속을 용융시킵니다.
• 높은 열량 또는 아크 압력이 용융 풀을 해당 가장자리에서 밀어내는 효과를 유발합니다.
• 이동 속도가 너무 빠르거나, 아크의 조준이 부정확하여 필러 금속이 토 부분으로 충분히 흐르지 못합니다.
• 용융된 가장자리는 낮은 상태로 남아 있는 반면, 비드 중심부는 높아지거나 이미 진행된 상태입니다.
• 용융 풀이 응고되면서 좁고 오목한 그루브가 남습니다.

언더컷은 단순한 미관상 결함이 아니라, 형상(기하학적 구조) 및 가장자리 융착 제어 문제입니다.

용접에서 언더컷이 응력 집중원을 유발하는 이유

그 오목한 홈은 이음매처럼 작용합니다. 용접부와 모재 사이의 매끄러운 전이 대신 하중이 더 날카로운 경로를 따라 흐르게 됩니다. 엔지니어들은 이를 응력 집중원 또는 응력 집중부라고 부릅니다. 이 홈은 또한 유효 단면 두께를 감소시켜, 응력이 이미 최대에 달하기 쉬운 지점에서 접합부의 재료량을 줄입니다.

주기적 사용 조건에서는 위험이 급격히 증가합니다. 발표된 피로 연구 에 따르면, 피로 균열은 언더컷과 같은 국부적인 용접 결함에서 가장 흔히 시작됩니다. 이는 외관상 사소해 보이는 작은 표면 홈조차도 반복 하중, 진동 또는 부식 환경 하에서 그 외관보다 훨씬 큰 영향을 미칠 수 있음을 설명해 줍니다.

토우 언더컷과 루트 언더컷의 비교

토우 언더컷은 용접 비드가 기재 금속과 만나는 위치에서 형성되며, 가장 흔한 유형으로 일반적으로 가장 쉽게 관찰할 수 있습니다. 루트 언더컷은 용접 루트, 즉 종종 이음매 내부에서 형성되므로 루트가 노출되어 있거나 특별히 검사하지 않는 한 숨겨질 수 있습니다.

• 위치: 토우 언더컷은 피로에 민감한 영역에 위치합니다. 루트 언더컷은 접합부 내측의 단면을 감소시킵니다.
• 용접 위치: 수직 및 천장 방향 작업은 중력으로 인해 용융 금속이 매달리고 흐르는 방식이 달라지기 때문에 용접 비드의 형성 제어가 더 어려워집니다.
• 실제 사용 하중: 반복적인 굽힘 또는 진동은 단순 정적 하중보다 결함(노치) 효과를 더욱 심각하게 만듭니다.

어려운 점은 시각적 판단에 있습니다. 비드 옆에 보이는 선은 실제 언더컷일 수도 있지만, 동시에 언더필, 불량 혼입, 혹은 다른 원인으로 발생한 외형상 유사한 결함일 수도 있습니다.

용접부에서 언더컷을 정확히 식별하는 방법

비드 옆에 보이는 선이 자동으로 언더컷인 것은 아닙니다. 참 용접부의 언더컷 은 용접 토우 부위 또는 가시적인 루트 부위에서 모재에 형성된 오목한 홈입니다. 몇 가지 용접 결함이 일시적인 관찰 시 이와 유사한 외형을 보일 수 있으나, 속도를 늦추고 점검해 보면 그 형태, 위치, 패턴이 서로 다릅니다.

용접부에서 언더컷을 식별하는 방법

두 가지 간단한 질문으로 시작하세요. 용접비드 옆의 기재 금속에 홈이 있는가, 아니면 용접금속 자체에 홈이 있는가? 그리고 이 홈은 용접선을 따라 길게 이어지는가, 아니면 정지점과 같은 짧은 구역에 국한되는가? 언더컷(undercut)은 일반적으로 좁고 선형입니다. 많은 경우, 언더컷은 연속적이거나 불연속적인 선으로 용접 토우(toe)를 따라 이어지지만, 유사 결함은 대개 더 넓고 둥글거나 용접면(weld face)에만 국한됩니다.

• 용접부를 청소하고 밝은 측면 조명을 사용하세요.
• 각 용접 토우를 시작점에서 끝점까지 따라가세요.
• 저하된 영역이 기재 금속에 있는지, 아니면 용접 금속에 있는지를 확인하세요.
• 표시가 선형인지, 원형인지, 혹은 용접 종단부에만 존재하는지를 주의 깊게 관찰하세요.
• 언더컷이라고 판단하기 전에, 말려 올라간 금속(rolled metal), 핀홀(pinholes), 또는 미융합 엣지(unfused edge) 등을 확인하세요.

용접 언더컷 vs 용접 언더필

가장 흔한 혼동은 언더컷과 용접 언더필 입니다. 언더컷은 용접부 옆 기재 금속에서 재료를 제거하는 반면, 언더필은 용접면에 생긴 함몰로, 용접금속이 기준면보다 아래로 위치하게 됩니다. 인접한 모재 표면 간단히 말해, 언더컷은 가장자리가 결여된 상태를 의미합니다. 언더필은 높이가 낮은 비드입니다. 오버랩은 또 다른 문제로, 과도한 금속이 적절한 융합 없이 모재 표면 위로 흘러넘쳐 비드의 토우 부분에 금속을 추가할 뿐, 홈을 파는 것이 아닙니다.

용접부의 피팅 및 유사한 외관 결함

용접부의 피팅 일반적으로 기공 관련 가스 갇힘과 연관된 작은 둥근 표면 피팅으로 나타나며, 토우를 따라 긴 홈 형태로 나타나지 않습니다. 융합 불량은 가장자리에 어두운 선처럼 보일 수 있으나, 이 경우 진정한 문제는 접합 부족이며, 금속이 씻겨 나간 것이 아닙니다. 크레이터 관련 홈은 용접 비드의 끝부분에 위치하며, 비드 전체 길이를 따라 형성되지 않습니다. 토우 혼합 불량은 여전히 거칠거나 날카로워 보일 수 있으나, 인접한 베이스 메탈에 실제 함몰된 홈이 존재하지 않는다면 언더컷이 아닙니다.

이 구분은 시간을 절약해 줍니다. 용접 형상 자체가 이미 다음으로 집중해야 할 위치를 알려줍니다. 씻겨진 토우, 낮은 용접면, 말려 올라간 가장자리 각각은 서로 다른 세팅 또는 기술적 문제를 시사합니다.

용접 언더컷의 원인

정확한 진단은 시간을 절약합니다. 용접 이음매의 토우(tow) 부위에 형성된 홈은 단순해 보일 수 있지만, 이러한 용접 언더컷 결함은 일반적으로 반복 가능한 소수의 원인에 의해 발생합니다. 용접 전문가 uNIMIG 및 BLV 엔지니어링에서 제공하는 실용적인 지침은 동일한 패턴을 시사합니다: 접합부 가장자리가 용융 풀(molten puddle)이 이를 채우는 속도보다 빠르게 녹아내리는 것입니다. 작업자에게 가장 현명한 문제 해결 방법은 긴 무작위 목록이 아닙니다. 설정(setup), 기술(technique), 소모품(consumables), 검사(inspection)를 중심으로 구성된 우선순위 기반 접근 방식입니다.

용접 언더컷의 주요 원인은 무엇인가?

질문하신 것이 용접 언더컷의 원인 언더컷 결함의 원인을 파악하려면 먼저 결함의 형태부터 살펴보세요. 결함의 외형(profile)은 대개 어디서부터 조사해야 할지를 알려줍니다.

• 양쪽 모두에 걸쳐 넓고 얕은 홈: 입열량(heat input)이 과다할 가능성이 높습니다. 주요 원인으로는 전류(amperage) 또는 전압(voltage)이 과도하게 높은 경우가 있습니다. 다음 조치: 입열량을 약간 줄이고 재시험하세요.
• 한쪽 면에만 언더컷 발생: 아크(arc)가 접합부의 한쪽 다리(leg)를 편향하여 가열하고 있을 가능성이 높습니다. 다음 조치: 작업 각도(work angle)를 교정하고 아크를 다시 중심에 맞추세요.
• 얇고 끈적거리는 비드(bead)와 세척된 토우(washed toes): 이동 속도가 너무 빠르거나 아크 길이가 너무 깁니다. 다음 조치: 속도를 낮추고 아크를 조여 주세요.
• 불규칙한 토우 워시아웃 및 불량한 접합: 접합부 준비, 차폐 또는 필러 재료 선택이 용융 침투(웨팅)를 방해하고 있을 수 있습니다. 다음 조치: 조립 정밀도, 청결도 및 소모품을 점검하세요.

많은 작업장 메모는 '용접 결함: 언더컷'으로 끝납니다. 이는 결과를 표시할 뿐 원인을 진단하지는 않습니다. 진정한 해결책은 문제를 올바른 범주로 분류하는 데서 나옵니다.

용접 언더컷의 설비 요인

설비 관련 문제는 일반적으로 가장 빠르게 반복되며, 또한 가장 빠르게 검증할 수 있습니다.

• 기계 설정: 높은 전류와 관련 시 과도한 전압은 모재를 급격히 용융시켜 토우 부위를 낮게 만듭니다.
• 접합부 설정: 불량한 조립 정밀도 및 오염되거나 부적절하게 준비된 엣지가 융합과 용융풀의 침투(웨팅)를 방해합니다.
• 소모품 관련 요인: 부적절한 전극 또는 와이어 종류, 부적절한 크기, 또는 기재 금속에 맞지 않는 필러는 용착량과 토우(fill) 형성을 방해할 수 있습니다.
• 보호 가스 문제: 보호 가스가 부족하거나 부적절할 경우 용융풀의 거동이 달라지고, 언더컷 발생 가능성이 높아집니다.

위치는 이러한 모든 요인을 더욱 관용하지 않게 만듭니다. 만약 여러분이 3F 티 이음부에서 언더컷이 발생하는 원인이 무엇인지 궁금하다면 , 동일한 변수들이 적용되지만, 수직 용접은 이러한 영향을 증폭시킵니다. 약간 과열된 세팅이나 약간 중심에서 벗어난 아크만으로도 한쪽 토우를 다른 쪽보다 훨씬 깊게 절단할 수 있습니다.

언더컷을 유발하는 기술적 오류

손의 제어가 방금 용융시킨 엣지에 용융 금속이 실제로 채워지는지를 결정합니다.

• 빠른 이동 속도: 용융풀이 토우로 흘러들어가기 전에 응고되어 버립니다.
• 긴 아크 길이: 열이 고르게 분포되지 않고 제어가 떨어지므로, 세척된(얕은) 용접 홈이 남을 수 있습니다.
• 부적절한 작업 각도 또는 이동 각도: 한쪽은 과열되면서 다른 쪽은 충진이 부족해집니다.
• 서두른 왕복 움직임: 특히 수직 용접 시, 측면 벽에서 잠시 멈추지 않으면 중앙부는 과충진되고 토우(용접 홈 양측 가장자리)는 공백 상태가 됩니다.

검사 요소 역시 중요합니다. 일반적으로 언더컷은 발생시키지 않지만, 실제 결함 패턴을 가릴 수 있으며 잘못된 조치 방향으로 유도할 수 있습니다. 오염된 용접부, 한쪽 토우의 가시성 저하, 또는 양쪽 토우를 비교하지 못하는 경우, 각도 문제를 열 문제로 오인할 수 있습니다.

1. 용접부를 청소하고 양쪽 토우를 꼼꼼히 점검하세요.
2. 홈이 한쪽에만 있는지, 양쪽 모두 있는지 확인하세요.
3. 넓고 연속적인 경우, 먼저 열 입력을 낮추십시오.
4. 비드가 얇아 보이거나 씻겨 나간 것처럼 보이면 아크 길이를 짧게 하고 이동 속도를 약간 느리게 조정하십시오.
5. 한쪽 면의 품질이 더 나쁘다면, 작업 각도와 아크 위치를 교정하십시오.
6. 그 후 필러 크기, 필러 호환성, 차폐 가스, 그리고 부품 맞춤 상태를 점검하십시오.

이 절차는 가장 빠른 점검부터 시작하여 다섯 가지 변수를 동시에 변경하는 것을 피합니다. 이 패턴은 용접 방식에 따라 달라지지만, 전체적으로 익숙하게 유지되며, 특히 MIG에서 첫 번째 조정이 반드시 TIG, 스틱 또는 플럭스코어 용접을 수리하는 데 동일한 조정은 아닙니다.

용접 공정별 언더컷

같은 그루브라도 모든 아크 공정에서 동일하게 작동하지 않습니다. 용접 결함 중 언더컷은 특히 공정에 민감한데, 이는 각 공정이 열, 아크 힘, 필러 공급을 서로 다르게 제어하기 때문입니다. 공학적 검토 자료, FCAW 가이드, SAW 참고 사항 등에서 모두 동일한 교훈을 강조합니다: 다섯 가지 설정을 동시에 바꾸기보다는, 해당 공정에서 가장 지배적인 변수를 먼저 수정하십시오.

MIG 및 플럭스코어 언더컷 문제 해결

MIG 용접에서 언더컷 용접 패턴은 종종 비드가 약간 과열되거나 너무 빠르게 진행된 경우, 비드 옆에 토우 워시아웃(toe washout)처럼 보입니다. 일반적인 원인으로는 고아크 에너지, 빠른 이동 속도, 그리고 토우 부위의 적절한 융착(wetting)을 방해하는 긴 아크가 있습니다. 한쪽 토우가 더 심각하다면, 작업 각도(work angle)가 해당 엣지를 유리하게 하고 있을 가능성이 있습니다. 첫 번째 조치는 보통 간단합니다: 이동 속도를 약간 줄이거나 열 입력을 감소시켜 용융 금속이 토우 부위를 충분히 채울 수 있도록 한 후, 아크 길이와 건 각도(gun angle)를 다시 확인하세요.

플럭스코어 용접(Flux-core)에서도 유사한 홈이 형성될 수 있지만, FCAW에서의 언더컷 결함은 필렛 용접, 비정상 위치(Out-of-position) 용접, 그리고 위브 비드(weave bead)에서 더욱 두드러지게 나타납니다. FCAW 가이드라인은 적절한 전류 및 전압, 올바른 건 각도, 그리고 용접 금속이 용융된 영역을 완전히 채울 수 있도록 하는 이동 속도를 강조합니다. 위브 용접을 수행할 경우, 비드 양쪽 끝에서 잠시 정지하세요. 이 짧은 정지가 중심부는 충만하지만 토우 부위가 워시아웃된 경우 가장 먼저 시도해볼 수 있는 해결책입니다.

TIG 및 스틱 용접에서의 언더컷 용접 결함 대응 방법

TIG 용접은 일반적으로 외관상 더 깔끔한 언더컷 용접 결함을 유발한다. 아크가 집중되고 필러 금속이 별도로 추가되기 때문에 홈이 흔히 좁고 날카롭다. 가장 흔한 원인은 과도한 열 입력, 아크 길이가 긴 경우, 그리고 용융되는 엣지에 필러 금속을 늦게 또는 부족하게 공급하는 것이다. 우선 열 입력을 줄이고, 용융되는 엣지에 필러 금속을 보다 빨리 공급해 보라.

스틱 용접의 언더컷은 흔히 볼록한 비드 옆이나 각형 비드의 한쪽 다리를 따라 나타난다. 높은 전류와 부적절한 전극 조작이 흔한 원인이다. 실무에서는 먼저 승인된 범위 내에서 전류를 낮추고, 전극 각도 및 이동 속도를 안정화시키는 것이 첫 번째 교정 조치이다. 비드를 왕복 이동(welding weave)하는 경우, 측벽을 지나칠 때 서두르지 말 것.

잠입 아크 용접(SAW)은 별도의 주의가 필요합니다. 고속 이음매 생산 시, SAW 기준에서는 단면 및 양면 연속 언더컷을 설명합니다. 여기서 문제는 손기술에서 비롯되지 않을 수도 있습니다. 와이어 커넥터에서의 급격한 와이어 공급 변화, 전류 또는 전압의 갑작스러운 변동, 플럭스 내 버러나 금속으로 인한 순간적인 단락, 불안정한 스트립 엣지 또는 성형 등이 모두 이를 유발할 수 있습니다. 첫 번째 조치: 다른 변수를 검토하기 전에 와이어 공급 일관성, 전원 안정성, 엣지 품질을 확인하세요.

용접 언더컷 현상에 대한 공정별 보정 조치

1. 한 공정에서 하나의 가시적 증상을 선택합니다.
2. 가장 가능성이 높은 공정 특화 변수를 먼저 조정합니다.
3. 간단한 시험 용접을 수행합니다.
4. 다른 조치를 취하기 전에 양쪽 투(Toe)를 모두 점검합니다.
5. 그루브가 개선된 경우, 해당 조정을 고정하고 다음 변수는 필요할 때만 테스트합니다.
6. 변화가 없으면 원래 설정으로 되돌린 후 다음으로 가장 가능성 있는 원인으로 이동합니다.

이 방법은 문제 해결 과정을 명확하고 반복 가능하게 유지합니다. 그러나 외관상 더 나아 보이는 비드가 자동으로 허용 가능한 비드라는 의미는 아닙니다. 남은 질문은 그루브의 실제 깊이, 위치, 그리고 사용 조건 하에서 그루브가 무해한지 또는 불량으로 간주되어야 하는지 여부입니다. 바로 여기서 검사가 시작됩니다.

언더컷 용접 검사 방법

가시적인 그루브는 판단의 출발점일 뿐입니다. 다음으로 중요한 것은 그루브의 위치, 깊이, 길이, 그리고 용접 부품이 실제 사용 환경에서 견뎌내야 하는 조건입니다. 따라서 검사가 필수적입니다. 언더컷 용접 이는 비드를 가로지르는 간단한 눈길 이상의 검사가 필요하다.

언더컷 용접 검사 방법

시각 검사는 언더컷이 표면 형상 결함이기 때문에 실시하는 첫 번째 점검이다. ESAB 시각 검사 용접 후 시각 검사가 표면 불연속성을 평가하는 경제적인 방법임을 안내하며, 다른 비파괴 검사(NDT) 방법을 추가로 실시하더라도 이 검사를 수행하는 것이 현명하다고 조언한다.

먼저 용접 부위를 청소한 후, 좋은 조명 하에서 각 용접 토우를 검사하되, 가능하면 측면에서 빛이 들어오도록 하여 얕은 홈이 그림자를 드리울 수 있도록 한다. 비드 중앙만 점검하는 대신 시작점에서 끝점까지 토우 전체를 따라 검사한다. 다중패스 용접의 경우 중간 패스의 토우에도 언더컷이 발생할 수 있음을 유념해야 한다.

주기적 하중 조건에서 용접 토우의 상태가 특히 중요하며, 작은 노치 형태의 홈이 피로 균열의 시작점이 될 수 있다.

언더컷 측정 도구가 유용한 경우

일부 홈은 명확히 보이지만, 다른 일부는 규모(스케일), 스패터 또는 거친 판재 표면으로 인해 육안으로 식별하기 어려울 정도로 작다. 바로 이러한 경우에 언더컷 공구 또는 용접 측정기구가 유용해집니다. 이는 판단을 대체하지는 않지만, 언더컷이 실제 존재하는지 여부를 확인하는 데 도움을 주며, 한 영역과 다른 영역을 보다 일관성 있게 비교할 수 있는 방법을 제공합니다.

TWI 검토 자료는 언더컷 측정이 어려울 수 있음을 지적합니다. 그 이유는 이 결함이 밀 스케일(mill scale), 스패터(spatter), 일반적인 표면 불규칙성에 비해 크기가 작기 때문입니다. 실무적으로, 측정기구는 홈이 경계선상에 있을 때, 표면이 고르지 않을 때, 또는 허용 여부를 문서화해야 할 때 가장 유용합니다.

용접부의 허용 및 불허용 언더컷

모든 용접 언더컷 결함 에 대해 단일하고 보편적인 기준은 없습니다. 허용 여부는 적용되는 규격(code), 기본 재료, 두께, 용접 위치, 하중 조건, 그리고 접합부가 피로에 민감한지 여부에 따라 달라집니다. TWI는 BS EN ISO 5817 및 AWS D1.1 등 다양한 표준에서 제시한 예시 한계치를 요약하지만, 이는 각 규격에 특화된 사례일 뿐이며 모든 작업에 적용 가능한 일반적인 규칙은 아닙니다.

1. 식별: 해당 오목부가 진정한 언더컷인지, 혹은 언더필(underfill), 오버랩(overlap), 표면 핀홀(pitting)과 같은 다른 결함인지 확인합니다.
2. 시각 검사: 용접부를 청소하고, 강한 측면 조명을 사용한 후 양쪽 토우(toe) 및 가시적인 루트(root) 전부를 점검합니다.
3. 크기 및 범위를 확인하세요: 깊이가 불분명하거나 문서화가 필요한 경우 언더컷 도구 또는 게이지(undercut gauge)를 사용합니다.
4. 상황을 점검하세요: 해당 도면, 용접 절차 사양서(WPS), 관련 규격 및 사용 조건(특히 피로 또는 진동 조건)을 검토합니다.
5. 필요 시 상향 보고하세요: 그루브(groove)가 경계선상에 있거나 반복적으로 발생하거나, 중요 부위에 위치하는 경우, 검사관, 기술자 또는 품질 담당자에게 처분을 위해 제출합니다.

마지막 단계는 매우 중요합니다. 비중요 부위에 있는 얕은 그루브는 특정 규격에서는 허용되지만 다른 규격에서는 불합격으로 간주될 수 있습니다. 이러한 판단이 내려진 후에는 실무상의 문제는 검사에서 조치로 전환되며, 즉 해당 부분을 그대로 두는 것, 수리하는 것, 또는 동일한 문제를 재발하지 않도록 용접부를 재작업하는 것 중 어느 것을 선택할 것인가가 핵심이 됩니다.

언더컷 용접부를 올바르게 수리하기

그루브를 찾는 것은 작업의 절반에 불과합니다. 더 어려운 부분은 용접 결함을 재작업할 수 있는지 여부를 결정하고, 어떻게 수리해야 하며, 그 결정을 누가 승인해야 하는지를 판단하는 것입니다. BLV 엔지니어링과 유니믹(UNIMIG)의 실무 지침은 하나의 핵심 사항에서 일치합니다: 결함의 원인을 해결하지 않고 단순히 결함 부위를 덮는 방식으로 수리하면 동일한 언더컷 용접 결함이 다시 발생할 수 있습니다.

언더컷 용접 결함 수리 방법

수리는 추측이 아닌 확인에서 시작됩니다. 진정한 언더컷은 용접 토우(toe) 또는 루트(root) 부근에서 기재 금속이 결여된 상태를 말합니다. 이 경우 금속이 용융되어 제거되었기 때문에 연마(grinding)만으로는 두께를 복원할 수 없습니다. 경미한 경우는 제어된 수리 비드(repair bead)를 추가하여 교정할 수 있습니다. 보다 심각한 경우에는 영향을 받은 부위를 제거하고 재용접해야 할 수도 있지만, 이 방식은 적용 가능한 절차, 규격 또는 품질 관리 기관에 의해 허용될 경우에만 수행할 수 있습니다. 중요도가 높은 작업의 경우, 대응 조치를 선택하기 전에 용접 엔지니어, 감독자 또는 검사원과 상의하는 것이 참고 자료에서 권장합니다.

1. 불연속부를 실제로 언더컷인지 확인하기 위해 해당 부위를 청소하고 점검합니다.
2. 해당 이음부가 중요 이음부이거나 피로에 민감하거나 경계선상에 있는 경우, 적용되는 절차를 검토하거나 상위 부서에 보고합니다.
3. 허용된 범위 내에서 해당 부위를 준비하며, 오염물 제거, 슬래그 제거 또는 허용되지 않는 용접 금속 제거 등을 포함할 수 있습니다.
4. 수정된 용접 기법으로 재용접하여 그루브가 적절히 채워지고 비드와 완전히 융합되도록 합니다.
5. 양호한 조명 하에서 수리 부위를 재점검하고, 필요 시 게이지로 측정합니다.

용접 언더필과 언더컷에 대해 서로 다른 수리 방법이 필요한 이유

이 구분은 매우 중요합니다. 용접 언더필 은 용접 금속 자체의 함몰 현상입니다. 반면 언더컷은 비드 옆 모재에 형성된 홈입니다. 언더필은 용접 표면에 충분한 금속이 채워지지 않았음을 나타내며, 언더컷은 용융된 모재의 가장자리가 소실되었으나 다시 채워지지 않았음을 의미합니다. 한 쪽에 적용 가능한 수리 계획이 다른 쪽의 실제 문제를 간과할 수 있습니다.

예를 들어, 용접면의 높이가 낮은 경우를 혼합하면 언더필(부족용접)을 완화할 수 있습니다. 그러나 동일한 방법으로는 베이스 메탈에 형성된 토우 그루브(발끝 홈)를 복원할 수 없습니다. 오분류는 반복적인 재작업을 유발하는 가장 빠른 방법 중 하나입니다.

재작업 후 언더컷 반복 방지

알고 싶다면 용접 시 언더컷을 방지하는 방법 수리 후에는 다시 아크를 발생시키기 전에 근본 원인으로 되돌아가야 합니다. 재작업은 문제 상황뿐 아니라 그 문제를 야기한 작업 방식도 함께 교정해야 합니다.

• 문제를 일으킨 것과 동일한 고온·고속 또는 부적절한 각도로 용접하는 기법으로 그루브를 채우지 마십시오.
• 그라인딩만으로 부족한 금속이 복구되었다고 가정하지 마십시오.
• 언더컷을 용접 부족(언더필), 오버랩, 또는 융착 불량과 혼동하지 마십시오.
• 수리 용접 후 재검사를 생략하지 마십시오.
• 중요 부품의 경우 승인된 사양을 벗어난 재작업 결정을 내리지 마십시오.

여기서 예방은 단순히 한 명의 용접공과 한 줄의 용접선을 넘어서는 차원의 문제입니다. 피로 민감 부품이나 반복 생산 작업에서는 개별 재작업 기술만큼 안정적인 공정 관리가 중요합니다.

생산 과정에서 용접 오목부(언더컷) 제어

동일한 이음부에 대한 반복적인 재작업은 일반적으로 문제가 개별 기술 수준을 넘어섰음을 의미합니다. 피로 하중이 작용하는 부품의 경우, 이는 신속히 중대한 영향을 미칩니다. Xiris 오목부(언더컷)는 응력 집중 지점을 유발하며, 주기적 하중 하에서 균열 발생을 촉진할 수 있음을 언급합니다. 생산 현장에서는 오목부가 있는 용접부가 단순한 작업장 정의를 넘어 통제 대상이 되며, 이는 공정이 매번 동일한 토우 형상, 열 균형 및 충전 품질을 안정적으로 제공할 수 있는지를 묻는 질문이 됩니다.

생산 용접 시 더 엄격한 오목부(언더컷) 제어가 필요한 경우

대량 생산 자동차 부품 제작은 편차를 허용할 여유가 거의 없습니다. JR 오토메이션은 단일 바디-인-화이트(Body-in-White)에 약 4,000~5,000개의 용접 부위와 추가로 500개 이상의 후기 단계 용접 부위가 포함될 수 있음을 강조합니다. 소규모의 용접 오목부 경향이라도 이러한 다수의 이음부 전체에 걸쳐 누적되면 곧 분류, 폐기 또는 반복 수리로 이어집니다. 특히 부품이 진동, 충격 하중, 치수 누적 효과 또는 복합재료 요구사항을 수반할 때, 보다 엄격한 제어가 특히 중요해집니다.

용접 파트너 선정 시 고려 사항

• 반복 가능한 로봇 또는 자동 용접 동작으로, 수작업 후처리에 대한 과도한 의존 없음
• 용접 일관성을 위한 추적 가능성 및 공정 중 모니터링
• 지그 고정, 이음부 접근성, 부품 변동성에 대한 검증된 제어 능력
• 필요 시 육안 점검을 넘어서는 검사 능력
• 실제 양산용 금속(해당 시 강철 및 알루미늄 포함)에 대한 경험
• 자동차 산업 수준의 품질 관리 시스템 및 결함 발생 시 명확한 대응 절차
• 프로토타입 검증과 양산 확대 모두를 지원할 수 있는 역량

외부 지원 업체를 비교하는 자동차 제조사의 경우, 소이 메탈 테크놀로지 해당 체크리스트와 비교 평가할 수 있는 하나의 관련 옵션입니다. 이 회사는 제조 페이지에서 강철, 알루미늄 및 기타 금속에 대한 맞춤형 자동차 용접 서비스를 소개하며, 자동 조립 라인과 다중 검사 방법을 함께 제공합니다. 또한, 고급 로봇 용접 라인, IATF 16949 인증 품질 관리 시스템, 내구성 있는 고정밀 제품, 그리고 효율적인 납기 준수를 핵심 서비스 강점으로 제시하고 있습니다. 이러한 요소들이 중요한 이유는 용접 언더컷(undercut)이 발생 후 이를 추적·보완하는 것보다 안정적인 시스템 내에서 사전에 방지하는 것이 훨씬 용이하기 때문입니다.

자동차 섀시 부품에 대한 언더컷(undercut) 방지 적용

섀시 브래킷, 보강재 및 관련 구조 부품은 진동과 반복적인 하중 사이클에 노출됩니다. 따라서 단순히 외관상 허용 가능한 수준을 넘어서는 정확한 토우(toe) 품질, 재현 가능한 비드 형상, 그리고 문서화된 공정 관리가 훨씬 더 중요해집니다. 최고 수준의 공급업체는 결함 예방을 체계적 문제로 인식합니다: 안정적인 고정장치, 검증된 공정 파라미터, 모니터링되는 용접 공정, 엄격한 검사 절차, 그리고 변동성이 발생하기 시작할 때 신속한 피드백 체계를 갖추는 것입니다.

안정적인 공정 관리는 반복적인 손질보다 훨씬 효과적으로 재발성 언더컷(undercut)의 발생 가능성을 줄입니다.

언더컷 용접에 관한 자주 묻는 질문(FAQ)

1. 용접에서 언더컷(undercut)과 언더필(underfill)의 차이점은 무엇인가요?

언더컷은 용접 비드 옆 또는 가시적인 루트(root) 부위에 기재 금속(base metal)에 형성된 홈(groove)을 말합니다. 반면 언더필은 용접 금속 자체 내부에 형성된 저하 영역(low area)을 의미합니다. 두 현상을 간단히 구분하는 방법은 부족한 재료가 위치한 곳을 확인하는 것입니다: 모재(parent metal)가 함몰되어 있다면 대부분 언더컷이며, 비드 표면이 낮게 형성되어 있다면 대부분 언더필입니다.

2. MIG, TIG 및 스틱 용접에서 일반적으로 언더컷이 발생하는 원인은 무엇인가요?

공통된 원인은 용접 엣지에서의 용융과 재채움 사이의 불균형입니다. MIG 및 플럭스코어 용접에서는 빠른 이동 속도, 과도한 열 입력, 부적절한 건 각도가 흔한 유발 요인입니다. TIG 용접에서는 긴 아크와 지연된 필러 금속 추가로 인해 토우 부위에 금속이 부족하게 남는 경우가 많습니다. 스틱 용접에서는 높은 전류와 측면 벽 제어의 성급한 수행으로 인해 그루브가 나타나는 경우가 흔합니다.

3. 언더컷을 정확히 검사하려면 어떻게 해야 하나요?

먼저 접합부를 청소한 후, 얕은 홈이 잘 드러나도록 측면 조명을 사용하세요. 비드 중앙만 점검하는 대신, 시작점에서 종료점까지 양쪽 용접 토우를 따라 전체를 추적하여 점검하세요. 함몰부가 판단하기 어려운 경우, 언더컷 측정 도구 또는 용접 게이지를 사용하여 보다 일관된 측정값을 얻으세요. 피로 하중을 받는 부품이나 안전상 중요한 부품의 경우, 검사는 항상 도면, 용접 절차서(WPS), 그리고 적용되는 규격에 따라 확인되어야 합니다.

4. 언더컷은 항상 불량으로 간주되는 용접 결함입니까?

아니요. 허용 여부는 코드, 용접 위치, 재료, 사용 하중 및 부품의 중요도에 따라 달라집니다. 비중요 부위의 작은 홈은 특정 규격에서는 허용될 수 있지만, 진동 하중을 받는 부품의 용접 토우 부위에 동일한 크기의 홈이 존재할 경우 수리 또는 엔지니어링 검토가 요구될 수 있습니다.

5. 생산 공장에서 섀시 부품의 반복적인 언더컷을 줄이려면 어떻게 해야 하나요?

반복적인 언더컷은 일반적으로 단순한 작업자 실수보다는 공정 제어 문제를 시사합니다. 개선된 고정장치, 안정적인 공정 파라미터, 반복 가능한 토치 움직임, 명확한 검사 피드백 루프 등이 반복적인 손질보다 훨씬 효과적인 경우가 많습니다. 자동차 프로그램의 경우 제조사들은 로봇 용접, 추적성, 인증된 품질 관리 시스템을 갖춘 협력사를 선호합니다. 샤오이 메탈 테크놀로지(Shaoyi Metal Technology)는 섀시 부품 가공 분야에서 평가해 볼 만한 사례 중 하나로, 첨단 로봇 용접 라인, IATF 16949 인증 품질 관리 시스템, 그리고 강철, 알루미늄 및 기타 금속에 대한 맞춤형 용접 서비스를 제공합니다.
