CAD 파일에서 완성된 부품까지: 강철 레이저 절단 서비스의 작동 원리

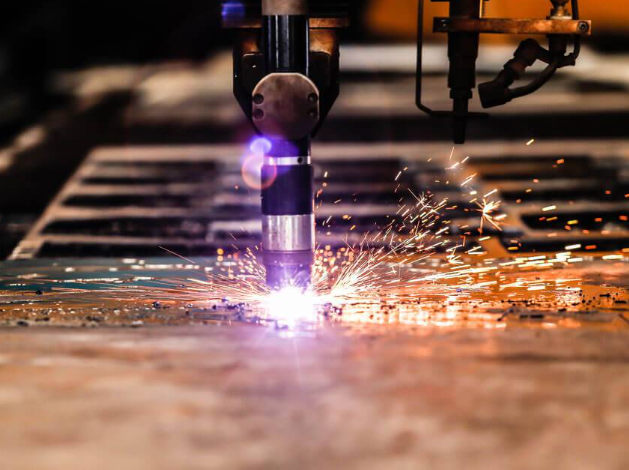

강재 레이저 절단이 금속에 실제로 어떤 영향을 주는가

평평한 스틸 시트를 복잡한 기계 부품, 건축용 패널 또는 정밀 자동차 브래킷으로 어떻게 변환하는지 궁금해 본 적이 있습니까? 그 해답은 스틸 레이저 절단 서비스에 있습니다—즉, 집중된 광 에너지를 이용해 금속을 놀라운 정확도로 절단하는 고정밀 열 공정입니다.

그렇다면 레이저 절단이란 정확히 무엇입니까? 핵심적으로, 레이저 절단은 열 분리 공정입니다 여기서 집중된 레이저 빔이 스틸 표면에 조사되어 프로그램된 경로를 따라 금속을 강렬하게 가열하여 용융시키거나 완전히 기화시킵니다. 빔이 시작 지점에서 재료를 관통하면 실제 절단이 시작됩니다. 이 시스템은 사용자의 정확한 설계 형상을 따라 작동하며, 전통적인 절단 방식으로는 달성할 수 없는 수준의 정밀도로 스틸을 분리합니다.

이 기술은 제조업계가 가장 필요로 하는 속도, 정확성, 다용도성을 제공하면서도 기계식 절단 방식에서 흔히 발생하는 공구 마모 문제를 해결해 주기 때문에 현대 제조업에 필수적인 기술이 되었습니다.

레이저 빔이 원재료인 강철을 정밀 부품으로 변환하는 방식

돋보기를 통해 햇빛을 집중시키는 상상을 해 보세요—그 강도를 수천 배로 증폭시킨 것이 바로 레이저 절단입니다. 레이저 절단 시 빔은 일반적으로 지름 0.06~0.15mm 크기의 매우 작은 점에 에너지를 집중시킵니다. 이 미세한 초점부에서는 약 3,000°C의 고온이 발생하여 강철을 즉시 용융시킬 수 있습니다.

이 변환 과정은 세 가지 방식 중 하나로 일어납니다:

• 용융: 레이저가 강철을 융점 이상으로 가열하면 보조 가스가 용융된 재료를 불어내어 제거합니다.
• 기화: 더 높은 강도에서는 강철이 고체에서 직접 기체로 전이됩니다.
• 산화 절단: 탄소강 절단 시 산소를 보조 가스로 사용하면 발열 반응이 일어나 추가 열을 공급하고 절단 속도를 높입니다.

결과는 무엇인가? 깔끔한 절단면, 최소한의 재료 낭비, 그리고 다음 제조 공정으로 바로 이어질 수 있는 부품—대부분 후처리 과정이 필요 없음.

열 절단 기술의 원리

금속 레이저 절단이 작동하는 이유는 레이저 빛이 지닌 고유한 물리적 특성, 즉 일관성(coherence), 단일 파장(monochromatic wavelength), 그리고 극도로 높은 에너지 밀도에 기인한다. 모든 방향으로 퍼지는 일반적인 빛과 달리, 레이저는 완벽하게 정렬된 방향으로 전파되는 일관된 빛 파동을 생성한다. 이를 통해 빔을 에너지 밀도가 급격히 증가하는 극도로 작은 점으로 집속할 수 있다.

강철 절단에 레이저를 사용하는 것이 특히 효과적인 이유는 다음과 같다:

• 원시 출력보다는 에너지 밀도가 더 중요하다: 작은 집광 영역은 평방밀리미터당 에너지를 급격히 증가시킨다
• 파장은 흡수율을 결정한다: 다양한 유형의 레이저는 강철이 서로 다른 효율로 흡수하는 파장을 생성한다
• 열영향부위(HAZ)가 최소화된다: 집중된 에너지는 주변 재료에 가해지는 열 왜곡을 줄여준다

커프(절단 폭)는 일반적으로 강재 가공 시 0.1~0.3mm에 불과합니다. 이 높은 정밀도 덕분에 플라즈마 절단이나 기계식 절단으로는 실현할 수 없는 복잡한 형상, 엄격한 허용 오차, 그리고 효율적인 재료 사용이 가능합니다.

본 가이드 전반에 걸쳐, 다양한 레이저 유형이 각기 다른 강재 등급을 어떻게 가공하는지, 실현 가능한 허용 오차 범위는 어느 정도인지, 그리고 최적의 가공 결과를 얻기 위해 설계를 어떻게 준비해야 하는지를 살펴보게 될 것입니다. 프로토타이핑용 부품 조달이든 대량 생산 확대이든, 이 공정의 기술적 원리를 이해함으로써 보다 현명한 제조 의사결정을 내릴 수 있습니다.

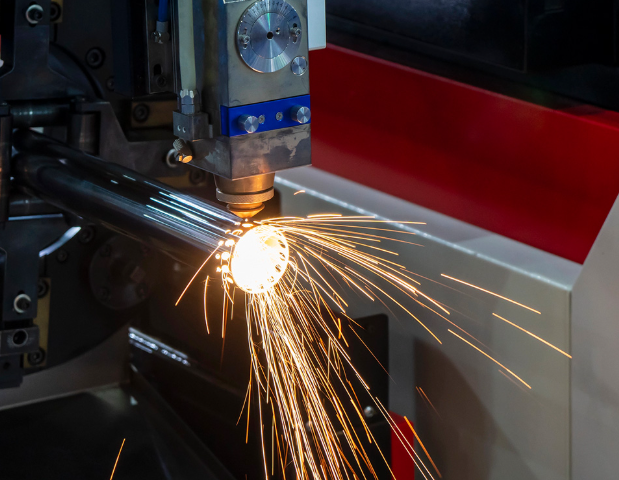

강재 가공용 파이버 레이저 대 CO₂ 레이저

이제 레이저 에너지가 강재를 어떻게 변화시키는지 이해하셨으므로, 다음 질문은 다음과 같습니다: 어떤 종류의 레이저 절단기(laser cutting machine)가 귀하의 프로젝트에 가장 적합한 성능을 제공할 것인가? 이에 대한 답은 사용 재료, 두께, 그리고 생산 목표에 따라 달라집니다. 금속 절단용 레이저 기계 시장에서 주도적인 두 가지 기술은 — 파이버 레이저와 CO2 레이저 —그리고 각 기술은 강재 가공에 고유한 이점을 제공합니다.

기본적인 차이점은 파장에 있습니다. 파이버 레이저는 1.06마이크론의 파장을 방출하는 반면, CO2 레이저는 10.6마이크론에서 작동합니다. 이 10배에 달하는 차이는 각 금속용 레이저 절단 장치가 강철 표면과 상호작용하는 방식에 극적으로 영향을 미치며, 절단 속도부터 에너지 소비량까지 모든 측면에 영향을 줍니다.

파이버 레이저와 철강 절단에서의 장점

파이버 레이저는 2025년까지 약 60%의 시장 점유율을 확보하였으며, 그 이유는 매우 설득력 있습니다. 더 짧은 파장으로 인해 금속에 대한 흡수가 훨씬 효율적이므로, 작업물에 도달하는 절단 출력이 증가하고 반사로 인한 손실은 줄어듭니다.

왜 파이버 기술이 대부분의 강철 응용 분야에 적합한 최적의 레이저 절단 기술인가요?

• 얇은 재료에서의 뛰어난 속도: 파이버 시스템은 얇은 판재 강철에서 최대 분당 100미터의 절단 속도를 달성합니다
• 탁월한 에너지 효율: 전원 효율이 CO2 시스템의 10-15%에 비해 최대 50%에 달합니다
• 반사성 금속 가공 능력: CO2 레이저로는 절단하기 어려운 알루미늄, 황동, 구리도 파이버 기술로 깔끔하게 절단 가능합니다
• 최소한의 정비 요구 사항: 광섬유 빔 전달 시스템은 오염 물질로부터 완전히 밀봉되어 있습니다
• 운영 비용 절감: 에너지 소비량은 동등한 CO2 시스템보다 약 70% 낮습니다.

유지보수 측면의 이점은 특히 주목할 만합니다. According to 업계 분석 에 따르면, 파이버 레이저 절단 헤드의 주간 유지보수 시간은 30분 미만인 반면, CO2 시스템은 4~5시간이 소요됩니다. 이 차이는 모노리식 빔 전달 구조에서 비롯된 것으로, 레이저를 절단 헤드까지 전달하는 데 단일 광섬유 케이블만 사용하므로 CO2 기계에서 지속적인 관리가 필요한 거울과 벨로우스가 불필요해집니다.

탄소강, 스테인리스강 또는 두께 20mm 이하의 알루미늄을 가공하는 레이저 절단 및 제작 작업의 경우, 일반적으로 파이버 레이저가 가장 빠른 사이클 타임과 부품당 최저 비용을 제공합니다.

강재 프로젝트에서 여전히 CO2 레이저를 고려해야 하는 경우

파이버 레이저가 주도적 위치를 차지하고 있음에도 불구하고, CO2 레이저 절단 금속 기계는 사라지지 않았으며 그 이유는 충분합니다. 프로젝트에서 두께 25mm를 초과하는 두꺼운 강판을 가공해야 할 경우, CO2 기술이 보다 우수한 절단면 품질을 제공하여 느린 가공 속도를 정당화할 수 있습니다.

CO2 레이저는 특정 시나리오에서 여전히 우위를 점하고 있습니다:

• 두꺼운 판재 가공: 두께가 25mm를 초과하는 재료의 엣지 품질이 종종 파이버 레이저 결과보다 우수함
• 확립된 인프라: 성숙한 서비스 네트워크 및 광범위한 운영자 전문 지식
• 다양한 재료를 가공하는 작업장의 경우: 파이버 레이저가 따라잡기 어려운 비금속 가공 능력
• 특정 표면 마감을 요구하는 응용 분야: 일부 엣지 품질 요구 사항은 CO2 레이저의 특성을 선호함

레이저 절단기 금속 산업에서는 CO2 레이저의 성능을 확장하기 위해 CoolLine 냉각 기술과 같은 혁신을 도입하였으며, 출력 수준은 최대 24kW 시스템에 이르렀습니다. 그러나 파이버 기술은 여전히 더 빠른 속도로 발전하고 있으며, 초고두께 절단 응용 분야를 위한 최대 40kW 시스템이 이미 상용화되었습니다.

비교 요소	섬유 레이저	Co2 레이저
절단 속도(양질의 강판)	최대 100m/분; 일반적으로 277개/시간	중간 수준; 일반적으로 64개/시간
절단 속도(두께 25mm 이상 강재)	양호하지만, 절단면 품질이 떨어질 수 있음	느리지만 절단면 마감 품질이 우수함
에너지 효율성	벽면 플러그 효율 최대 50%	벽면 플러그 효율 10-15%
운전 비용(에너지)	$3.50-4.00/시간	시간당 12.73달러
연간 유지비	$200-400	$1,000-2,000
주간 유지보수 시간	30분 미만	4-5시간
시스템 가동 시간	95-98%	85-90%
반사성 금속(알루미늄, 구리)	우수함—효율적으로 절단 가능	어려움—반사 문제 발생
최적 사용 분야	박판~중판 강재, 스테인리스강, 알루미늄, 대량 생산	두꺼운 판 강판, 비금속, 특수한 엣지 품질 요구 사항
5년간의 총 소유 비용	~$655,000	~$1,175,000
일반적인 투자 회수 기간	12-18 개월	24-30개월

다양한 레이저 유형은 강합금과 어떻게 상호작용할까? 파장-흡수 관계가 핵심이다. 파이버 레이저의 1.06마이크론 파장은 대부분의 강합금, 특히 반사율이 높은 어려운 재료에 대해서도 효율적으로 흡수된다. CO2 레이저의 10.6마이크론 파장은 탄소강에는 잘 작동하지만, 빔이 반사될 경우 문제가 발생할 수 있으며, 이 과정에서 고가의 발진기(oscillator)가 손상될 위험이 있다.

스테인리스강 가공의 경우, 파이버 레이저는 대부분의 두께 범위에서 여전히 뚜렷한 장점을 유지하며, 절단 품질을 우수하게 유지하면서 최대 150mm까지 절단이 가능하다. 탄소강 가공에서는 약 20mm 두께까지는 파이버 레이저가 유리하나, 그 이상 두께에서는 CO2 레이저가 두꺼운 부재의 표면 마감 품질 측면에서 더 나은 성능을 보일 수 있다.

이러한 기술적 차이를 이해하면, 강재 레이저 절단 서비스 제공업체와 효과적으로 소통하고 특정 부품에 가장 적합한 공정을 선택하는 데 도움이 됩니다. 다음으로는 다양한 강재 등급 및 합금이 레이저 가공에 어떻게 반응하는지 살펴보겠습니다. 이 지식은 재료 선택 결정에 직접적인 영향을 미칩니다.

레이저 절단에 가장 적합한 강재 종류

적절한 레이저 기술을 선택하는 것은 문제 해결의 절반에 불과합니다. 절단 대상인 강재는 절단 품질, 가공 속도 및 최종 부품 성능을 결정하는 데 동등하게 중요한 역할을 합니다. 모든 강재가 집속된 레이저 빔 아래에서 동일하게 반응하지 않으며, 이러한 차이를 이해하는 것은 프로젝트가 절단 작업대에 올라가기 전에 보다 현명한 재료 선택을 가능하게 합니다.

일반적인 구조용 강재 등급을 사용하든 특수 합금을 사용하든 상관없이, 재료의 화학 조성은 레이저 가공 파라미터를 어떻게 조정해야 하는지를 직접적으로 결정합니다. 금속 시트를 레이저 절단할 때 각각의 강종이 어떻게 반응하는지, 그리고 이 반응이 프로젝트 결과에 어떤 영향을 미치는지를 살펴보겠습니다.

탄소강 등급 및 그 레이저 절단 특성

탄소강은 레이저 절단 분야에서 가장 널리 사용되는 강재 로, 경쟁력 있는 비용으로 우수한 가공성을 제공합니다. 핵심 변수는 탄소 함량입니다. 저탄소강은 고탄소강보다 절단이 더 예측 가능하며, 드로스(dross) 형성이 최소화된 깨끗한 절단면을 제공합니다.

다음은 일반적인 탄소강 등급별 레이저 절단 성능입니다:

• A36(연강): 가장 흔히 레이저 절단되는 강재 등급입니다. 낮은 탄소 함량(0.25–0.29%)으로 인해 우수한 절단면 품질을 갖춘 깨끗한 절단이 가능합니다. 구조 부재, 브래킷 및 일반 제작 용도에 이상적입니다.
• 1018(저탄소강): 탄소 함량 약 0.18% 포함. 질소 보조 가스 사용 시 뛰어난 절단 성능을 발휘하며, 산화물이 없는 매끄러운 절단면을 형성함. 2차 가공이 필요한 정밀 부품 제작에 적합
• 1045(중탄소강): 탄소 함량이 높음(0.43–0.50%)으로 인해 공정 파라미터 조정이 필요함. 여전히 효과적으로 절단되나, 열영향부가 약간 더 크게 나타날 수 있음. 마모 저항성이 요구되는 부품 제작에 탁월함
• A572(HSLA 강재): 고강도 저합금 강재로, 레이저 절단에 잘 반응함. 합금 원소의 영향으로 절단 속도를 약간 조정해야 하나, 깨끗한 절단 결과를 제공함

에 따르면 KGS Steel의 분석 탄소 함량 0.3% 미만의 저탄소강은 일반적으로 고탄소강보다 예측 가능하고 깨끗하게 절단됨. 이는 특히 열적 특성이 절단 품질에 크게 영향을 미치는 두꺼운 강판 레이저 절단 시 더욱 중요함.

표면 상태도 중요합니다. A36 등급과 같은 철강재의 경우, 깨끗하고 산화피막이 없는 표면은 녹슨 표면이나 산화피막이 있는 재료보다 훨씬 우수한 절단 결과를 제공합니다. 저장 중이던 강재를 사용할 경우, 절단 파일을 제출하기 전에 반드시 표면 상태를 확인하십시오.

최적의 절단 품질을 위한 스테인리스강 선택

스테인리스강의 부식 저항성과 미적인 마감 품질 덕분에 레이저 절단이 점차 인기를 얻고 있습니다. 그러나 모든 스테인리스강 등급이 레이저 빔 하에서 동일하게 반응하는 것은 아닙니다. 스테인리스강의 부식 저항성을 부여하는 크롬 함량은 동시에 열전도율 및 절단 특성에도 영향을 미칩니다.

일반적인 스테인리스강 등급 및 그 레이저 절단 특성:

• 304 스테인리스: 가장 일반적으로 레이저 절단되는 스테인리스강 등급입니다. 일관된 화학 조성과 열적 특성 덕분에 매우 깨끗한 절단면을 제공합니다. 식품 가공 장비, 건축용 패널, 의료 기기 부품 등에 이상적입니다.
• 316 스테인리스: 부식 저항성을 향상시키기 위해 몰리브덴을 함유합니다. 절단 특성은 304와 유사하지만, 추가된 합금 성분으로 인해 미세한 공정 파라미터 조정이 필요할 수 있습니다. 해양 및 화학 처리 분야에 매우 적합합니다.
• 430 스테인리스강(페라이트계): 자성 재질로 니켈 함량이 낮습니다. 우수한 절단 성능을 보이지만, 오스테나이트계 강종과는 약간 다른 절단면 특성을 나타냅니다. 장식용 용도 및 가전제품에 적합한 선택입니다.

다음에서 언급한 바와 같이 ACCURL 기술 가이드 오스테나이트계 스테인리스강인 304 및 316은 우수한 절단성, 광범위한 공급 가능성, 뛰어난 부식 저항성 덕분에 스테인리스 레이저 절단에 자주 선호되는 재료입니다. 스테인리스강의 낮은 열전도율은 오히려 레이저 절단에 유리하게 작용하여 열영향부가 최소화된 깨끗한 절단면을 제공합니다.

알루미늄을 스테인리스강과 함께 레이저 절단할 경우, 알루미늄의 높은 반사율과 열전도율로 인해 절단 조건이 현저히 달라지므로 주의해야 합니다. 특히 파이버 레이저는 CO₂ 레이저 시스템보다 알루미늄 절단에 훨씬 더 우수합니다.

절단 품질을 결정하는 재료 특성

서로 다른 강재가 왜 다르게 반응하는지를 이해하려면, 그 근본적인 재료 특성을 검토해야 합니다. 레이저 절단 시 또는 탄소강 가공 시 선택한 강재의 반응에 영향을 주는 요인이 여러 가지 있습니다:

• 탄소 함량: 탄소 함량이 낮을수록 절단이 용이해지고 깨끗한 절단면을 얻을 수 있습니다. 반면 탄소 함량이 높을수록 경도가 증가하지만, 절단 속도를 낮추고 초점 위치를 조정해야 할 수 있습니다.
• 크롬 함량: 절단 중 내열성 산화물을 생성합니다. 스테인리스강은 산화 방지 및 밝고 깨끗한 절단면 유지를 위해 질소 보조 가스를 사용해야 합니다.
• 표면 마감: 압연 산화피막(밀 스케일), 녹, 또는 유류 오염은 레이저 흡수율에 영향을 주어 절단 품질의 불균일을 초래할 수 있습니다. 깨끗한 소재는 예측 가능한 결과를 제공합니다.
• 열전도성: 전도도가 낮은 재료(예: 스테인리스강)는 절단 부위에 열을 집중시켜 더 깨끗한 절단을 가능하게 합니다. 반면 전도도가 높은 재료(예: 알루미늄)는 열이 확산되어 더 높은 출력이 필요합니다.
• 합금 요소: 실리콘은 슬래그 형성을 증가시킬 수 있으며, 망간은 절단 속도를 낮출 필요가 있을 수 있습니다. 사용하시는 특정 합금에 대한 이해는 공정 파라미터 최적화에 도움이 됩니다

두께 범위 및 레이저 출력 요구 사항

재료 두께는 강재 레이저 절단 서비스에서 달성 가능한 범위를 결정합니다. 최신 고출력 파이버 레이저는 두께 처리 능력을 획기적으로 확장시켰으나, 현실적인 두께 범위를 이해하는 것이 적절한 기대치 설정에 중요합니다.

일반적인 가공 가능 두께 범위:

• 박판 금속(0.5–3mm): 가장 빠른 가공 속도, 가장 엄격한 허용 오차, 최소 열 왜곡. 전자기기 케이스 및 정밀 브래킷 제작에 이상적입니다
• 중간 두께(3-12mm): 속도와 절단면 품질 사이의 우수한 균형. 구조 부품 및 기계 부품 제작에 일반적으로 사용되는 두께 범위입니다
• 중후판(12–25mm): 더 높은 레이저 출력과 느린 절단 속도가 필요합니다. 적절한 공정 파라미터 최적화 시 절단면 품질은 양호하게 유지됩니다
• 초고두께 판(25mm 이상): 고출력 CO2 레이저는 최대 1인치(25.4mm) 두께의 강판을 절단할 수 있으며, 고급 파이버 레이저 시스템은 1.2인치(30mm) 이상까지 절단이 가능합니다. 그러나 절단 두께가 증가함에 따라 절단 품질과 절단 속도는 저하됩니다.

재료의 조성과 요구되는 레이저 파라미터 간의 관계는 두께가 증가함에 따라 더욱 중요해집니다. 두꺼운 판재일수록 재료 내 불균일성이 더욱 확대되어, 중후판 적용 분야에서는 강종 선택이 점차 더 중요해집니다.

재료를 선정하고 레이저 유형을 결정한 후, 다음 단계는 설계 도면을 절단 시스템에서 실행 가능한 형식으로 변환하는 것입니다. 이제 디지털 파일이 어떻게 정밀 가공된 강재 부품으로 전환되는지 살펴보겠습니다.

디지털 설계에서 완성된 강재 부품까지

당신은 레이저 유형을 선택했고, 적절한 강재 등급도 결정했습니다. 이제 개념에서 현실로 이어지는 핵심적인 연결 고리가 남았습니다—디지털 설계를 정밀하게 절단된 부품으로 전환하는 과정입니다. 이 워크플로우는 부품이 완벽하게 제작될지 아니면 문제를 일으킬지 여부를 결정하며, 각 단계를 이해하면 레이저 가공이 시작되기 전에 비용이 많이 드는 실수를 피할 수 있습니다.

CAD 파일에서 완성된 강재 부품에 이르기까지의 과정은 일반적으로 사람들이 인식하는 것보다 훨씬 더 많은 단계를 포함합니다. 각 단계는 결과를 최적화할 기회를 제공하지만, 동시에 품질을 저해하는 오류를 유발할 수도 있습니다. 설계가 CNC 레이저 절단 워크플로우에 진입했을 때 정확히 어떤 일이 발생하는지 명확히 하기 위해 전체 절차를 차례대로 살펴보겠습니다.

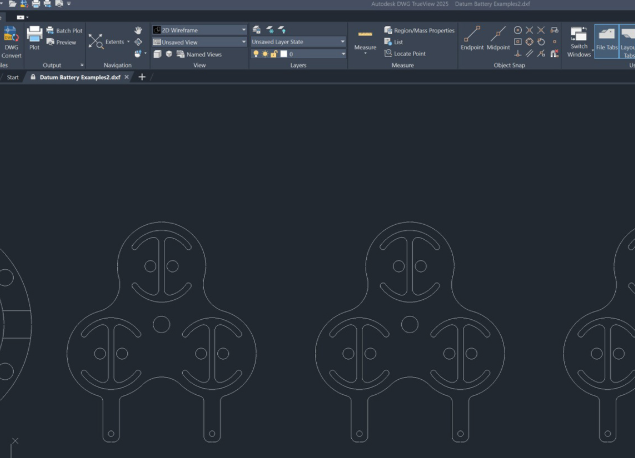

강재 절단을 위한 설계 파일 준비

모든 레이저 절단 CNC 기계는 따라야 할 벡터 기반 지시사항이 필요합니다. 픽셀을 설명하는 래스터 이미지와 달리, 벡터 파일은 절단 헤드가 정확히 따라갈 수 있는 수학적 경로를 포함합니다. 적절한 파일 형식을 선택하는 것은 설계가 절단 테이블에 정확히 반영되도록 보장합니다.

레이저 CNC 가공에 가장 적합한 파일 형식은 무엇인가요?

• DXF(Drawing Interchange Format): 레이저 절단 분야의 산업 표준입니다. Xometry 기술 가이드에 따르면, DXF는 1982년에 개발된 오픈소스 벡터 형식으로, CAD 소프트웨어 및 절단 시스템 전반에서 보편적으로 호환됩니다.
• DWG: AutoCAD의 기본 형식입니다. 유사한 벡터 데이터를 포함하지만 일부 업체에서는 변환이 필요합니다. 원래 설계 의도를 유지할 때 잘 작동합니다.
• STEP: 2D 윤곽선 추출이 필요한 3D 모델에 이상적입니다. 복잡한 조립체를 평면화할 때 기하학적 정확성을 보존합니다.
• AI (Adobe Illustrator): 장식용 및 예술적 절단에 일반적으로 사용됩니다. 절단 라인과 음각 경로를 구분하기 위해 신중한 레이어 관리가 필요합니다.

이러한 파일을 생성하는 데 사용하는 소프트웨어는 기하학적 형상의 품질보다 중요도가 낮습니다. 인기 있는 옵션으로는 Inkscape(무료), Fusion 360(클라우드 기반, 협업 기능 포함), Adobe Illustrator 등이 있습니다. Xometry에서 지적한 바에 따르면, CO2 레이저 절단기든 파이버 레이저 절단기든 모든 레이저 절단기는 DXF 파일을 읽을 수 있으며, 벡터를 절단 명령으로 변환합니다.

레이저 절단 견적을 위해 파일을 제출하기 전에 다음 핵심 요소들을 반드시 확인하십시오:

• 모든 기하학적 형상이 닫힌 벡터로 존재함(절단 경로에 틈새 없음)
• 선 종류가 절단, 스코어, 조각(엔그레이빙) 작업을 명확히 구분함
• 중복되는 겹치는 선이 제거됨(이러한 중복은 이중 절단 및 버링을 유발함)
• 치수는 최종 부품의 의도된 실제 크기와 1:1 비율로 일치함

단계별 절단 순서 설명

파일이 가공 업체에 도착하면, 기하학적 형상을 실물 부품으로 전환하는 체계적인 워크플로우에 진입합니다. 이 절차를 이해하면 공급업체와 효과적으로 소통하고 잠재적 문제를 사전에 예측할 수 있습니다.

단계 1: 파일 가져오기 및 검증

DXF 또는 기타 벡터 파일이 레이저 및 CNC 제어 소프트웨어로 가져와집니다. 작업자는 기하학적 형상, 열린 경로나 중복된 선과 같은 오류를 확인하고, 지정된 두께에서 설계가 제조 가능한지 검증합니다.

단계 2: 재료 효율을 위한 네스팅

여러 부품이 강판 위에 배치되어 폐기물을 최소화합니다. 스마트 네스팅 소프트웨어는 각 부품을 회전시키고 위치 조정하여 한 장의 시트에서 최대한의 수율을 확보합니다. 사이클로트론 인더스트리즈(Cyclotron Industries)에 따르면, 효과적인 네스팅에는 컷(절단) 너비(kerf) 및 열 확산을 고려한 부품 간 일관된 간격(일반적으로 두께에 따라 1–3mm) 설정이 포함됩니다. 인접한 부품들이 한쪽 경계선을 공유하는 공통선 절단(Common-line cutting) 방식은 폐기물과 가공 주기 시간을 추가로 줄입니다.

단계 3: 기계 프로그래밍

작업자는 귀하의 재료 종류 및 두께에 따라 절단 파라미터를 설정합니다. 이 과정에는 다음 항목 선택이 포함됩니다:

• 레이저 출력(두꺼운 재료에는 더 높은 출력)
• 절단 속도(얇은 판재에는 빠른 속도, 두꺼운 판재에는 느린 속도)
• 보조 가스 유형 (탄소 강철의 산소, 스테인리스의 질소)
• 초점 위치 (최적 절단 품질을 위해 조정)
• 뚫림 매개 변수 (레이저가 각 절단 시동을 시작하는 방법)

단계 4: 집행 을 줄이십시오

레이저는 당신이 프로그래밍한 경로를 따라가며, 절단 머리는 재료 표면에서 정확한 거리를 유지합니다. (작은 입구 절단) 은 보이는 가장자리에 구멍의 흔적을 방지합니다. 미세 관절 또는 탭은 절단 완료 될 때까지 작은 부분을 고정시킬 수 있습니다.

단계 5: 부품 제거 및 검사

완성된 부품은 골격 (남은 잎 재료) 에서 분리되고, 탭이 제거되고, 부품은 차원 정확성과 가장자리 품질에 대한 품질 검사를 받는다.

문제 를 피 하는 설계 고려 사항

일반적인 설계 오류는 부품 폐기, 지연 및 레이저 절단 비용 증가로 이어집니다. 정해진 지침을 따르는 것은 첫 번째 때부터 당신의 부품이 제대로 나오도록 도와줍니다.

철강 레이저 절단에 대한 중요한 설계 규칙:

• 최소 구멍 크기: 산업 표준 지침에 따르면, 구멍의 지름은 재료 두께와 같거나 그 이상이어야 합니다. 2mm 두께의 시트는 최소 2mm 지름의 구멍이 필요하며, 이보다 작은 구멍은 용융되어 닫히거나 변형될 위험이 있습니다.
• 커프 여유분: 레이저 절단 시 재료가 제거되며(두께 및 설정에 따라 일반적으로 0.05~0.5mm), 정확한 맞물림을 위해 한 부품에는 커프의 절반을 추가하고 다른 부품에서는 커프의 절반을 차감해야 합니다.
• 탭 위치: 작은 내부 부품은 절단 테이블을 통과해 떨어지는 것을 방지하기 위해 마이크로 조인트(micro-joints)가 필요합니다. 기능에 영향을 주지 않는 비중요 엣지에 탭(tab)을 배치하세요.
• 코너 반경 요구사항: 완전히 날카로운 내부 모서리를 피하세요. 일관된 커프를 유지하고 성형 중 균열을 유발하는 응력 집중을 줄이기 위해 시트 두께의 약 0.5배 정도의 반경을 적용하세요.
• 최소 웹 두께: 특정 요소들 사이의 브리지 및 웹은 재료 두께 이상으로 유지해야 합니다. 지나치게 얇은 웹은 절단 중 소실될 수 있습니다.
• 특징 요소 간 간격: 열 축적으로 인한 열 왜곡을 방지하기 위해 특징 간 최소 엣지-투-엣지 거리를 재료 두께의 1배 이상 유지하세요

절단 파라미터가 강판 두께와 어떻게 상호작용하는가

속도, 출력, 보조 가스 사이의 관계는 절단 품질을 결정하는 균형 잡힌 작용을 형성합니다. 이러한 상호작용을 이해하면 부품에 대한 현실적인 기대치를 설정할 수 있습니다.

절단 속도는 두께가 증가함에 따라 감소합니다—이는 물리 법칙상 피할 수 없습니다. 1mm 강판은 분당 40미터 이상의 속도로 절단될 수 있는 반면, 12mm 판재는 분당 1미터 이하의 속도가 필요합니다. 속도를 지나치게 높이면 드로스(절단 하부 가장자리에 남는 용융 금속 잔류물) 및 불완전 절단이 발생합니다.

출력 설정은 역비례 패턴을 따릅니다. 얇은 재료는 과도한 연소를 방지하기 위해 최소 출력만 필요하지만, 두꺼운 판재는 최대 레이저 출력을 요구합니다. 대부분의 현대식 장비는 프로그래밍된 속도 및 재료 파라미터에 따라 출력을 자동으로 조정합니다.

보조 가스 선택은 절단 가장자리 품질에 상당한 영향을 미칩니다:

• 산소: 탄소강과 반응하여 발열 반응을 일으키며, 열을 추가하여 절단 속도를 높입니다. 절단 가장자리에 산화층을 형성합니다.
• 질소: 산화를 방지하는 불활성 가스입니다. 스테인리스강의 경우 밝고 깨끗한 절단 가장자리를 유지하기 위해 필수적입니다. 또한 도장 또는 파우더 코팅의 접착력이 중요한 경우 탄소강에도 선호됩니다.
• 공장 공기: 절단 가장자리의 외관이 중요하지 않은 비교적 비중요한 용도에는 압축 공기를 사용할 수 있습니다.

레이저 절단 견적을 요청할 때 정확한 재료 사양 및 두께 정보를 제공하면 현실적인 가격 및 납기 예상치를 받는 데 도움이 됩니다.

설계가 최적화되고 파일이 준비된 후, 실제로 달성 가능한 정밀도 수준이 궁금하실 수 있습니다. 다음으로, 레이저 절단 강재 부품에서 실현 가능한 허용오차 규격 및 가장자리 품질 기준을 살펴보겠습니다.

정밀 허용오차 및 엣지 품질 기준

부품을 설계하고, 재료를 선택하며, 파일을 준비하셨습니다. 하지만 레이저 절단이 귀사의 응용 분야에 적합한지 여부를 진정으로 결정하는 질문은 바로 다음과 같습니다: 완성된 부품의 실제 정밀도는 어느 정도일까요? 달성 가능한 허용오차(tolerance)를 이해하면 실망을 방지할 수 있으며, 초기 단계부터 현실적인 요구사항을 명시하는 데에도 도움이 됩니다.

정밀 레이저 절단은 뛰어난 정확도를 제공하지만, 이 정확도는 재료 두께, 레이저 종류, 기계 품질에 따라 상당히 달라집니다. 이제 강철을 레이저 절단할 때 실제로 기대할 수 있는 정밀도와 다양한 요인이 치수 정밀도에 어떤 영향을 미치는지를 살펴보겠습니다.

다양한 강철 두께에 대한 허용오차 기대치

정밀 레이저 절단 서비스에 관한 근본적인 사실 하나를 말씀드리겠습니다: 재료 두께가 얇을수록 더 엄격한 허용오차를 달성할 수 있습니다. 이 관계의 물리적 원리는 간단합니다—두꺼운 재료는 더 많은 열 입력, 더 긴 가열 시간, 그리고 더 깊은 컷 폭(Kerf) 침투를 필요로 하며, 이 모든 요소들이 치수 정확도에 영향을 주는 변수를 증가시킵니다.

산업 표준 관행을 따르는 찰스 데이(Charles Day)의 허용오차 사양에 따르면, 레이저 절단 부품에서 달성 가능한 허용오차는 재료 두께와 부품 치수 모두에 따라 달라집니다:

재료 두께	일반적인 허용오차(부품 길이 < 500mm)	일반적인 허용오차(부품 길이 500–1500mm)	일반적인 허용오차(부품 길이 1500–3000mm)
최대 1.0mm	±0.12mm	±0.12mm	±0.12mm
1.0mm ~ 3.0mm	±0.15mm	±0.15mm	±0.15mm
3.0mm ~ 6.0mm	±0.20mm	±0.20mm	±0.20mm
6.0mm ~ 25mm	±0.25mm	±0.25mm	±0.25mm
25mm ~ 50mm	±0.50mm	±0.50mm	±0.50mm

이것은 실무적으로 어떤 의미일까요? 2mm 두께의 스테인리스강 브래킷은 전체 치수에 대해 ±0.15mm의 허용오차를 유지할 수 있습니다—이는 대부분의 제작 응용 분야에서 매우 뛰어난 수준입니다. 그러나 동일한 허용오차는 30mm 두께의 판재 강재에서는 달성하기 어려우며, 이 경우 현실적인 목표는 ±0.50mm가 됩니다.

고급 레이저 절단 정밀도는 이상적인 조건 하에서 더욱 엄격한 사양까지 도달할 수 있습니다. ADH Machine Tool의 기술 분석에 따르면, 파이버 레이저는 안정적으로 ±0.05mm의 허용오차를 달성할 수 있으며, 정밀 판금 가공은 ±0.025mm까지 이르는 정밀도를 구현할 수 있습니다. 그러나 이러한 성능을 발휘하려면 고급 장비, 통제된 환경 및 숙련된 작업자가 필수적입니다.

왜 두께가 증가하면 허용오차 범위가 급격히 확대되는 것일까요? 여러 물리적 요인이 복합적으로 작용합니다:

• 빔 다이버전스: 레이저 빔은 완전히 평행하지 않으며, 약간 원추형을 띱니다. 이로 인해 상부와 하부 컷 폭(kerf width) 간 불일치가 발생하고, 두께가 증가함에 따라 경사(taper)가 더욱 심화됩니다.
• 열 축적: 두꺼운 재료는 더 많은 에너지를 흡수하여 열 왜곡 영역(thermal distortion zone)이 확대됩니다.
• 슬래그(dross) 제거 난이도: 보조 가스가 더 깊은 절단 홈에서 용융 재료를 배출하는 데 어려움을 겪어 불일치 현상이 발생합니다
• 절단 시간 연장: 노출 시간이 길어질수록 열적 영향이 치수에 미치는 기회가 증가합니다

강재의 열영향부(HAZ) 이해

레이저로 금속을 절단할 때, 단순히 재료를 제거하는 것뿐만 아니라 절단 부위 인접 강재의 특성도 변화시킵니다. 열영향부(Heat-Affected Zone, HAZ)란 실제로 용융되지 않으나 열 노출로 인해 미세구조 및 재료 특성이 변화된 영역을 말합니다.

앰버 스틸(Amber Steel)의 기술 가이드에 따르면, HAZ는 절단 가장자리에서 재료의 융점 이상으로 상당한 열 에너지가 확산됨으로써 형성됩니다. 이 열 사이클은 베이스 재료의 원래 가공 조건과 달라서 뚜렷한 미세구조 변화를 유발합니다.

HAZ가 레이저 절단 강재 부품에 어떤 영향을 미칩니까?

• 경도 변화: HAZ는 모재보다 더 단단해지거나 더 연해질 수 있어 기계적 특성의 불일치를 초래합니다
• 부식 저항성 감소: 스테인리스강의 경우 고온에서 크롬 카바이드가 결정계 경계에 석출된다. 크롬 함량이 10.5% 이하로 떨어지면 강재는 불활성 피막을 잃고 민감화 부식에 취약해진다
• 취성 위험: 원자 수소가 냉각 중인 용접부 내에 갇혀 고응력 영역으로 확산될 경우 수소 취성이 발생할 수 있다
• 치수 왜곡: 급격한 가열 및 냉각은 내부 응력을 유발하여 휨 현상을 일으키며, 특히 얇은 시트나 세장형 부품에서는 문제가 더 심각해진다

좋은 소식은? 레이저 절단은 플라즈마 절단이나 산소-연료 절단에 비해 훨씬 작은 열영향부(HAZ)를 생성한다는 것이다. 앰버 스틸(Amber Steel)의 설명에 따르면, 레이저 절단은 절단 부위 근처에 작고 국소화된 HAZ만 형성하는 반면, 플라즈마 절단은 즉시 더 넓은 HAZ를 형성하고, 산소-연료 절단은 높은 열과 느린 절단 속도로 인해 가장 넓은 HAZ를 유발한다.

열적 영향을 최소화하기 위한 전략에는 다음이 포함된다:

• 재료 두께가 허용하는 경우, 체류 시간을 줄이기 위해 절단 속도를 증가시키는 것
• 열에 민감한 응용 분야를 위한 펄스 절단 모드 사용
• 절단 순서 최적화 — 분산 또는 격자 패턴을 사용하면 집중된 영역에서의 열 축적을 방지할 수 있음
• 산소보다 더 효과적으로 냉각하는 질소 보조 가스 선택

기대할 수 있는 절단 에지 품질 특성

치수 정확도를 넘어서, 절단 에지 품질은 레이저 절단 부품이 해당 응용 분야의 요구 사항을 충족하는지를 결정합니다. 이 중 특히 중요한 세 가지 특성은 다음과 같습니다:

드로스 형성: 이는 절단 하부 가장자리에 고체화될 수 있는 용융 금속 잔류물입니다. 적절한 보조 가스 압력과 유량을 설정하면 슬래그(dross) 발생을 최소화할 수 있으나, 두꺼운 재료일수록 이 문제가 더욱 도전적입니다. 잘 최적화된 절단 조건에서는 얇은 판재 강재에 거의 슬래그가 없는 에지를 구현할 수 있지만, 두꺼운 판재는 절단 후 연마 작업이 필요할 수 있습니다.

표면 거칠기: 레이저 빔이 남기는 줄무늬 패턴이 절단면의 매끄러움을 결정합니다. 광섬유 레이저는 얇은 재료에서 CO2 레이저 시스템보다 일반적으로 더 미세한 줄무늬를 생성합니다. 표면 조도(Ra) 값은 재료와 공정 조건에 따라 보통 12.5~25 마이크로미터 범위 내에서 변동합니다.

수직도: 절단면은 재료 표면에 대해 직각을 이루어야 합니다. 빔의 발산, 초점 위치 부정확, 또는 마모된 노즐은 상부 절단면이 하부보다 넓거나 좁아지는 경사(테이퍼)를 유발합니다. 적절히 유지보수된 장비와 정확한 초점 조정을 통해 대부분의 응용 분야에서 절단면의 수직도를 1~2도 이내로 유지할 수 있습니다.

레이저 절단이 적합하지 않은 경우

정직한 평가가 중요합니다: 레이저 절단이 항상 최적의 해결책은 아닙니다. 레이저 절단의 한계를 인식함으로써 각 응용 분야에 가장 적합한 가공 방식을 선택할 수 있습니다.

다음과 같은 경우에는 대체 방법을 고려하세요:

• 매우 엄격한 허용오차가 요구되는 경우: 응용 분야에서 ±0.025mm 이하의 허용오차를 일관되게 요구하는 경우, CNC 기계 가공 또는 와이어 EDM 방식이 필요할 수 있습니다.
• 열영향부(HAZ)가 전혀 허용되지 않는 경우: 워터젯 또는 전단 가공은 열영향 영역을 전혀 생성하지 않으므로, 열에 민감한 합금이나 금속 조직의 일관성이 매우 중요한 응용 분야에서 필수적입니다.
• 매우 두꺼운 판재는 가공 능력을 초과합니다: 약 30mm를 넘어서면 워터젯 또는 플라즈마 절단이 더 경제적이며 허용 가능한 품질을 제공할 수 있습니다.
• 대량 생산되는 단순한 형상: 극도로 높은 생산량에서 단순한 형상의 경우, 스탬핑 또는 펀칭 공정이 부품당 비용을 낮출 수 있습니다.
• 표면 마감 사양이 가공 능력을 초과합니다: 일부 응용 분야에서는 거울 같은 광택의 엣지를 요구하며, 이는 2차 기계 가공 작업을 필요로 합니다.

대부분의 정밀 레이저 절단 응용 분야—브래킷, 인클로저, 기계 부품, 건축 요소—에서 레이저 절단은 정밀도, 속도, 비용 측면에서 최적의 균형을 제공합니다. 레이저 절단의 허용 오차 범위를 이해하면 적절한 설계를 수행하고 가공 협력사와 현실적인 기대치를 효과적으로 소통할 수 있습니다.

공차 및 에지 품질을 고려한 후, 다음으로 고려해야 할 사항은 절단 후에 어떤 작업이 이루어지는가이다. 많은 응용 분야에서 부품을 최종 용도로 사용하기 전에 추가적인 마감 작업이 필요하다.

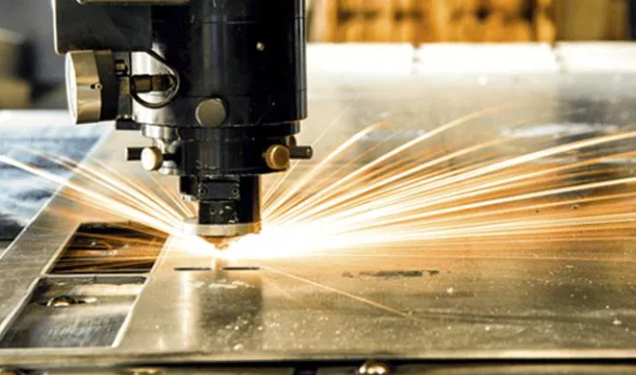

절단 후 마감 및 2차 가공 작업

귀사의 강재 부품은 정밀 공차와 깨끗한 에지를 갖추고 레이저 절단되었으나, 여기서 주의할 점은 초보 구매자들이 종종 인지하지 못하는 사실이다: 절단 공정은 대개 단순히 시작에 불과하다. 귀사의 응용 분야에 따라, 막 절단된 이 부품들은 실제 사용에 앞서 추가 가공이 필요할 수 있다.

레이저 가공은 절단 테이블에서 끝나는 경우가 거의 없다. 날카로운 모서리 제거부터 보호 코팅 적용까지, 후처리 공정은 원재료 상태의 절단 부품을 완성된 기능성 부품으로 탈바꿈시킨다. 이러한 후처리 옵션들을 이해하면 전체 제조 공정을 계획하고, 이에 맞춰 예산을 수립하는 데 도움이 된다.

레이저 절단 후 표면 마감

레이저 가공 후 부품에는 일반적으로 톱니 모양의 돌기(버러), 약간의 산화 또는 표면 흠집 등 주의가 필요한 결함이 남습니다. 선택할 마감 방식은 부품의 최종 용도, 외관 요구 사항 및 후속 공정에 따라 달라집니다.

SendCutSend의 마감 가이드에 따르면, 금속 마감 처리는 미가공 금속보다 더 우수한 재료 특성을 제공합니다. 특히 향상되는 두 가지 주요 특성은 부식 저항성과 마모 저항성으로, 이는 혹독한 환경에 노출되거나 반복적으로 취급되는 부품에 매우 중요합니다.

일반적인 절단 후 표면 처리 방식은 다음과 같습니다:

• 모 Burr 제거: 절단 과정에서 남은 날카로운 모서리와 미세한 결함을 제거합니다. 선형 데버링 브러시는 부품의 한 면만 처리하여 도장 또는 코팅 접착력 향상을 위한 매끄러운 표면을 만듭니다.
• 트럼블링(Tumbling): 부품과 연마 매체가 진동하면서 상호 작용하는 연마 방식으로, 모서리를 부드럽게 하고 일관된 마감 품질을 구현합니다. 소규모에서 중규모 배치 생산에 적합합니다.
• 미디어 블래스팅: 고압 연마 분사(샌드블라스팅, 유리비드 블라스팅)는 표면을 세척하고 코팅 접착력을 위한 질감을 형성합니다. 페인트 또는 파우더 코팅 전에 최적의 준비 작업입니다.
• 연마: 정밀한 엣지 마감 또는 표면 평활화를 위한 기계적 재료 제거입니다. 엄격한 공차가 요구되는 절단 후 정밀 가공 시 필수적입니다.

다음에서 언급한 바와 같이 Evotec Group의 디버링 가이드 적절한 버 제거는 선택 사항이 아닙니다—안전성, 성능 및 경쟁력 확보를 위해 반드시 수행해야 하는 필수 작업입니다. 날카로운 모서리는 부상 위험을 초래하고 조립 작업을 방해하며 코팅 접착력을 저해합니다.

부품 완성에 필요한 2차 공정

표면 마감을 넘어서, 맞춤 금속 절단은 종종 평면 프로파일을 기능성 부품으로 변환하기 위한 추가 공정을 필요로 합니다. 이러한 2차 공정은 레이저 절단 부품과 원활하게 통합됩니다.

맞춤 절단 금속 부품용 보호 코팅 옵션:

• 파우더 코팅: 정전기 방식으로 도포된 건조 파우더를 오븐에서 경화시킵니다. SendCutSend에 따르면, 파우더 코팅은 일반 페인트보다 최대 10배 더 오래 지속되며 VOC를 포함하지 않습니다. 다양한 색상과 질감으로 제공됩니다.
• 도장: 맞춤 색상 또는 리터치 작업을 위한 전통적인 습식 도장 방식. 적절한 표면 준비가 필요하며, 연마 브러싱 후 아세톤 또는 알코올로 세정해야 함
• .yang화: 알루미늄의 산화층을 전기화학적 방식으로 두껍게 만드는 공정. 내구성과 내스크래치 성능이 뛰어나며, 우수한 내부식성 및 내열성을 갖춘 마감 처리를 제공함
• 도금: 기재 위에 금속 코팅을 증착하는 공정. 아연 도금은 강철의 부식을 방지하고, 니켈 도금은 전기 전도성 및 내마모성을 향상시킴
• 열처리: 정밀하게 제어된 가열 및 냉각 사이클을 통해 기계적 특성을 조정하는 열처리 공정. 경화, 응력 제거 또는 템퍼링 등 특정 목적을 위해 필요할 수 있음

레이저 절단 및 조각 가공은 어떻게 되나요? 레이저 가공 서비스를 제공하는 많은 업체에서는 절단과 동시에 표면 마킹(부품 번호, 로고 또는 식별 코드 인쇄)을 통합하여 수행할 수 있습니다. 이와 같은 통합 공정은 2차 취급을 없애고 정확한 마킹 위치를 보장합니다.

절단 과정에서 발생하는 표면 산화 문제 해결

탄소강 절단 시 산소 보조 가스를 사용하면 절단면에 산화층이 형성됩니다. 이 산화는 후속 공정에 각기 다른 영향을 미칩니다.

• 용접 준비: 가벼운 산화층은 일반 용접 시 제거가 필요하지 않으나, 중요도가 높은 용접의 경우 두꺼운 산화피막을 연마해야 할 수 있습니다.
• 페인트 접착력: 산화층은 코팅의 부착력을 방해할 수 있습니다. 도장 전에 샌드블라스팅 또는 화학 세정을 통해 산화물을 제거합니다.
• 시각적으로 중요한 응용 분야: 매우 밝고 산화되지 않은 절단면은 질소 절단 또는 절단 후 처리가 필요합니다.

질소로 절단된 스테인리스강 부품은 일반적으로 기계에서 바로 사용 가능한 상태로 나옵니다. 산화 문제를 고려할 필요가 없기 때문에, 외관이 중요한 응용 분야에서는 질소 절단이 프리미엄 가격으로 제공됩니다.

광범위한 제조 워크플로우와의 통합

레이저 절단 부품은 단독으로 존재하기보다는, 더 큰 조립체의 구성 요소가 되거나 성형 공정을 거치거나 기계 가공을 통해 추가 특징이 부여됩니다. 설계 단계에서 이러한 후속 공정을 고려하면 비용이 많이 드는 재작업을 방지할 수 있습니다.

일반적인 통합 포인트는 다음과 같습니다:

• 굽힘 및 성형: 레이저 절단된 평판 부재가 프레스 브레이크로 공급되어 벤딩, 플랜지 및 엔클로저를 형성합니다. 벤드 허용량을 정확히 계산하여 평면 패턴을 설계하세요.
• 용접 및 조립: 절단된 부품은 용접 조립체 또는 기계식 조립체로 가공됩니다. 이때 접합부 준비, 조립 간격 허용차, 고정장치 요구사항 등을 고려해야 합니다.
• 가공: 2차 CNC 가공 공정을 통해 레이저 절단 능력을 초과하는 스레드 홀, 정밀 보링, 밀링 가공 등이 추가됩니다.
• 하드웨어 삽입: 조립 목적을 위해 PEM 너트, 스탠드오프, 고정부품 등을 레이저 절단 구멍에 설치합니다.

부품이 바로 사용 가능한 시점은 언제인가요? 단순한 브래킷, 스페이서 또는 비중요 부품의 경우, 일반적으로 설치 전 기본 데버링만으로 충분합니다. 반면 코팅 요구사항, 정밀 조립 적합성, 또는 외관상 요구사항이 있는 복잡한 부품은 전면 마감 처리가 필요합니다.

이러한 후가공 옵션들을 이해하면, 강철 레이저 절단 서비스 제공업체에 완전한 요구사항을 명확히 전달할 수 있습니다. 많은 가공 업체들이 턴키 솔루션—절단, 마감 처리 및 2차 가공을 한 곳에서 제공—을 제공함으로써 공급망을 간소화하고, 협력 업체 간의 부품 이송 및 취급을 최소화합니다.

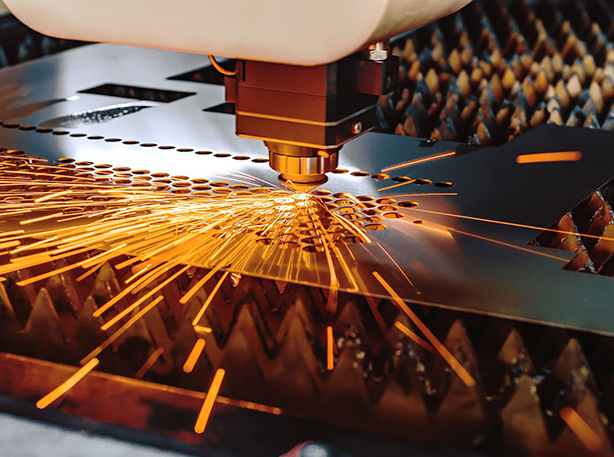

강철 레이저 절단 기술을 활용하는 산업 분야

설계 파일에서 완제품까지의 전체 공정을 이해하셨다면, 이제 궁금해하실 수 있습니다: 실제로 이 기술을 사용하는 주요 고객은 누구일까? 그 답은 거의 모든 제조업 분야에 걸쳐 있습니다. 산업용 레이저 절단은 정밀도, 반복성, 경제적인 생산을 요구하는 다양한 산업 분야에서 필수적인 기술로 자리 잡았습니다—단 하나의 프로토타입을 제작하든, 동일한 부품을 수천 개 대량 생산하든 상관없이 말입니다.

판금 레이저 절단이 왜 이렇게 보편적으로 적용될 수 있을까요? 정밀성, 속도, 다용성의 조합은 제조업체가 전통적인 절단 방식으로는 실현하기 어려운 혹은 불가능한 프로젝트를 수행할 수 있도록 해줍니다. 이제 다양한 산업 분야가 자사의 특정 요구 사항에 맞춰 이 기술을 어떻게 활용하는지 살펴보겠습니다.

자동차 및 운송 부품

자동차 산업은 판금 레이저 절단 서비스의 가장 큰 소비 부문 중 하나입니다. 찰스 데이 스틸(Charles Day Steels)의 산업 분석에 따르면, 차량이 점차 고도화되고 정밀도에 대한 수요가 증가함에 따라 레이저 절단 기술은 자동차 제조 분야에 상당한 영향을 미쳤습니다.

자동차 분야의 응용은 차량 전체에 걸쳐 있습니다:

• 차체 패널: 레이저 절단은 외부 패널의 정밀 가공을 보장하여 완벽한 적합성을 확보하고, 광범위한 마감 작업을 줄여줍니다
• 차체 및 프레임: 구조 부품의 정확한 절단은 차량의 안전성 및 구조적 완전성에 직접 기여합니다
• 내부 부품: 대시보드 패널, 트림 부품, 복잡한 실내 부품 등은 레이저의 정밀도 혜택을 받습니다
• 배기 시스템: 복잡한 배기 부품은 최적의 성능을 위해 엄격한 공차를 요구합니다
• 전기 시스템 브래킷: 커넥터, 장착 브래킷 및 배선 관리 부품은 일관된 정확도를 요구합니다

자동차 제조 분야에서 왜 금속 시트 가공에 레이저 절단 기술을 선호할까요? 이 기술은 ±0.12mm에서 ±0.75mm 수준의 매우 엄격한 공차를 구현할 수 있어, 수천 대의 차량에서 부품들이 정확히 맞물려야 하는 경우에 특히 중요합니다. 판금 레이저 절단기는 강철, 알루미늄, 스테인리스강, 구리, 황동 등 다양한 소재를 동일한 정밀도로 가공할 수 있어, 현대 자동차의 다양하고 복합적인 소재 요구 사항을 충족시켜 줍니다.

속도 측면의 이점 역시 매우 중요합니다. 대량 생산 라인은 24시간 연속 가동이 가능한 기능을 통해 효율성을 극대화할 수 있으며, 신속한 프로토타이핑은 개발 단계에서 설계 팀이 빠르게 반복 검토하고 개선할 수 있도록 지원합니다.

건축 및 구조용 강재 응용 분야

현대식 건물을 걸어보면 레이저 절단된 강철 부품을 자주 접하게 되는데, 이 사실조차 인지하지 못하는 경우가 많습니다. 건축용 금속 가공 분야는 기능적 용도뿐 아니라 장식적 용도로도 레이저 기술을 적극 채택하고 있습니다.

스틸웨이 레이저 절단(Steelway Laser Cutting)의 프로젝트 가이드에 따르면, 건축가 및 디자이너는 컴퓨터 지원 설계(CAD) 소프트웨어를 레이저 시트 메탈 커터 시스템에 직접 연동함으로써 사실상 무한한 창의적 자유를 실현할 수 있습니다. 이러한 기능은 다음을 가능하게 합니다:

• 장식 패널 및 스크린: 수작업으로는 재현하기 불가능한 정교한 패턴을 완벽한 반복 정확도로 절단
• 구조 연결 부위: 정밀 절단된 거셋 플레이트(gusset plates), 브래킷(brackets), 커넥터(connectors)를 통해 적절한 하중 전달 보장
• 난간 및 난간 벽: 복잡한 디자인도 대규모 설치 전반에 걸쳐 일관된 품질 유지
• 외관 요소: 맞춤형 기하학적 형상을 갖춘 천공 패널(perforated panels), 태양 차단 장치(sunscreens), 클래딩 구성 요소(cladding components)
• 표지 및 안내 시스템: 마무리 작업을 위해 깔끔한 에지를 갖춘 3차원 문자, 로고, 방향 안내 표지판

건설 산업은 대량 생산에서의 속도와 효율성 때문에 레이저 절단을 중시한다. 수천 개의 동일한 구조 부재를 신속하게 가공할 수 있어 공사 일정을 정확히 준수할 수 있다. 한편, 단일 주문 맞춤형 설계를 처리할 수 있는 능력 덕분에 레이저 절단은 특별 주문 건축 요소 제작에도 동등하게 중요한 가치를 지닌다.

산업용 기계 및 장비 제조

모든 생산 라인 뒤에는 레이저 절단 부품으로 구성된 산업용 장비가 자리 잡고 있다. 판금 레이저 절단은 기계 제조업체가 신뢰성 있는 작동을 위해 요구하는 정밀도를 제공한다.

일반적인 산업 응용 분야는 다음과 같다:

• 기계 외함: 설치용 고정부가 이미 통합된 정확한 사양으로 절단된 보호 커버
• 제어판: 디스플레이, 스위치, 환기구를 위한 정밀한 절개 — 전자기기 냉각에 필수적
• 컨베이어 구성 부품: 치수 일관성을 유지하는 사이드 가이드, 브래킷 및 마모 방지 플레이트
• 기어 및 기계 부품: 고정밀 기어는 메커니즘 내에서 정상적으로 작동하기 위해 정확한 사양을 필요로 한다
• 공구 고정장치: 특정 생산 요구 사항에 맞춰 신속하게 제작된 맞춤형 지그 및 피ク스처

다양한 산업 분야에서 운영에 특화된 고유한 장비가 필요합니다. 레이저 절단 기술을 활용하면 제조업체가 스탬핑 또는 주조와 같은 공정에서 발생하는 금형 비용 없이, 정확한 적합성과 완벽한 기능을 보장하는 전용 도구 및 장치를 제작할 수 있습니다.

전자 및 전기 케이스

전자 산업은 높은 정밀도로 복잡한 부품을 제작할 수 있는 레이저 절단 기술을 적극 채택하고 있습니다. Steelway에 따르면, 최신 레이저 절단 장비는 미세한 디테일까지 극도의 정확도로 가공할 수 있어, 현대 전자기기의 소형화 추세에 필수적입니다.

이 분야의 응용 사례에는 다음이 포함됩니다:

• 섀시 및 인클로저: 서버 랙, 전기 캐비닛, 장비 하우징
• EMI/RFI 차단: 전자기 간섭(EMI)을 차단하기 위해 정밀하게 천공된 패널
• 히트 싱크 및 냉각 부품: 열 확산을 극대화하기 위한 복잡한 형상
• 마운팅 플레이트: 부품 설치를 위한 정밀한 구멍 배열을 갖춘 브래킷 및 플레이트

프로토타이핑 역량은 설계가 빠르게 진화하는 전자제품 제조 분야에서 특히 큰 가치를 발휘합니다. 레이저 시트금속 절단기는 엔지니어들이 금형 제작을 위해 수 주간 기다리지 않고도 새로운 개념을 테스트할 수 있도록 해주어, 제품 개발 주기를 크게 단축시킵니다.

프로토타이핑에서 양산 확장까지

레이저 절단 기술의 가장 큰 강점 중 하나는 바로 확장성에 있습니다. 단일 프로토타입을 제작하는 동일한 기술로, 금형 변경이나 세팅 조정 없이도 1만 개에 달하는 부품을 양산할 수 있습니다.

이러한 유연성은 다양한 제조 모델을 지원합니다:

• 빠른 프로토타이핑: 수 주가 아닌 며칠 만에 제공되는 개념 검증용 부품
• 소량 맞춤 작업: 금형 투자 없이도 소량 생산이 경제적으로 가능
• 중간 규모 양산: 일관된 품질을 유지하며 수백 개에서 수천 개의 부품 생산
• 대량 생산: 자동 로딩 시스템을 통해 대규모 지속적 생산이 가능

제품 개발 시나리오를 고려해 보세요: 초기 프로토타입으로 설계 타당성을 검증하고, 엔지니어링 변경 사항은 간단한 파일 업데이트만으로 반영되며, 시범 생산을 통해 제조 가능성을 확인한 후, 동일한 절단 공정을 그대로 활용해 대량 양산에 진입합니다. 이러한 연속성은 프로토타이핑과 양산 공정 간의 비용 소모가 큰 전환 과정을 없애 줍니다.

찰스 데이 스틸(Charles Day Steels)이 강조하듯, 레이저 절단은 신속한 프로토타이핑 및 연구 개발(R&D)을 지원하여 빠른 반복 작업과 혁신을 가능하게 합니다. 단일 샘플 제작이든 수천 개 규모의 주문이든, 이 공정은 전반에 걸쳐 일관된 정밀도를 제공합니다.

다양한 산업 분야에서 강재 레이저 절단을 어떻게 활용하는지를 이해하면, 귀사의 응용 분야 내 잠재적 기회를 인식하는 데 도움이 됩니다. 그러나 무엇이 가능한지 아는 것만으로는 충분하지 않습니다—적절한 가공 파트너를 선정하는 것이 바로 그 가능성들을 현실로 만드는 결정적 요소입니다.

적절한 강재 레이저 절단 파트너 선정

부품 설계를 완료했고, 재료를 선택했으며, 절단 공정에 대해서도 이해했습니다. 이제 가장 중대한 결정을 내려야 할 차례입니다: 어느 금속 레이저 절단 서비스 제공업체가 귀사의 부품을 제조해야 할까요? 잘못된 업체를 선택하면 납기일을 놓치고, 품질 문제가 발생하며, 번거롭고 비효율적인 반복적인 소통이 이어질 수 있습니다. 반면, 올바른 파트너는 귀사 엔지니어링 팀의 연장선이 되어, 비용이 많이 드는 실수로 이어지기 전에 설계상의 문제점을 사전에 발견해 주고, 프로젝트마다 일관된 품질을 안정적으로 제공해 줄 것입니다.

귀사가 '내 주변 레이저 절단 서비스'를 찾고 있든, 전국 단위로 공급업체를 평가하고 있든, 평가 기준은 동일합니다. 이제 탁월한 CNC 레이저 절단 서비스와 평범한 서비스를 구분하는 핵심 요소는 무엇인지, 그리고 주문을 하기 전에 그 차이를 어떻게 식별할 수 있는지를 살펴보겠습니다.

설비 및 역량 검증

모든 레이저 절단 서비스가 동일한 것은 아닙니다. 업체가 보유한 장비는 그들이 생산할 수 있는 제품과 그 품질을 직접적으로 결정합니다. 공급업체를 선정하기 전에, 해당 업체의 능력이 귀사의 프로젝트 요구사항과 부합하는지 반드시 확인하십시오.

확인해야 할 주요 장비 관련 질문:

• 레이저 종류 및 출력: 해당 업체는 파이버 시스템 또는 CO2 시스템을 운영합니까? 출력은 얼마입니까? 높은 출력은 더 빠른 절단 속도와 두꺼운 재료 가공을 가능하게 합니다.
• 침대 크기: 처리 가능한 최대 시트 크기입니다. 표준 작업대는 4×8피트 또는 5×10피트 시트를 처리하지만, 귀사의 부품은 더 큰 용량을 필요로 할 수 있습니다.
• 절단 두께 가능 범위: 귀사가 사용하는 특정 재료에 대한 최대 절단 두께는 얼마입니까? 탄소강 25mm를 절단할 수 있는 업체라도 스테인리스강은 12mm까지만 처리할 수 있습니다.
• 자동화 수준: 자동 재료 취급 시스템은 대량 생산 능력과 일관된 품질을 의미합니다.
• 보조 장비: 절곡, 용접, 마감 장비를 한 곳에서 제공하면 귀사의 공급망이 간소화됩니다.

에 따르면 레이저 절단 가공 업체 안내서 재료 능력은 평가해야 할 첫 번째 요소 중 하나입니다. 특정 재료를 고려 중이라면, 선택한 서비스 업체가 해당 재료를 가공할 수 있는 장비를 갖추고 있는지 확인하십시오. 또한, 그들의 장비에 따라 제한되는 두께 범위에도 주의하십시오.

특수 응용 분야의 경우, 튜브 레이저 절단 서비스를 제공하는 업체를 고려해 보십시오. 원형, 사각형, 직사각형 튜빙은 평판 시트 가공과는 다른 장비를 필요로 합니다. 프로젝트에 평판 부품과 튜브 부품이 모두 포함되어 있다면, 종합 서비스를 제공하는 업체를 이용하면 조정 작업에서 발생할 수 있는 어려움을 줄일 수 있습니다.

강철 부품에 중요한 품질 인증

인증은 가공업체가 품질 관리를 얼마나 진지하게 다루는지를 알려주는 지표입니다. 인증이 전부는 아니지만, 일관성, 추적 가능성, 지속적 개선을 위한 체계적인 접근 방식을 입증합니다.

확인해야 할 핵심 인증:

• ISO 9001: 기초 품질 관리 표준. 문서화된 절차와 고객 만족에 대한 약속을 의미합니다.
• IATF 16949: Xometry의 인증 가이드에 따르면, 이 자동차 전용 표준은 결함 예방 및 낭비 감소를 위한 추가 요구 사항을 포함하여 ISO 9001을 기반으로 구축되었습니다. IATF 16949 인증은 해당 조직이 제품의 결함을 최소화하기 위한 능력과 헌신을 입증하는 엄격한 요구 사항을 충족했음을 의미합니다.
• AS9100: 비행 핵심 부품을 위한 항공우주 품질 관리 표준
• ITAR 준수: 국방 관련 제조에 필수적임

자동차 응용 분야에서 IATF 16949 인증은 주요 OEM들이 자사 공급망으로부터 요구하는 자동차 등급 품질 기준을 입증합니다. 샤오이 (닝보) 금속 기술 iATF 16949 인증을 유지하는 공급업체는 섀시, 서스펜션 및 구조 부품 제조에 필요한 엄격한 품질 요구 사항을 충족할 수 있는 역량을 입증하였습니다.

인증 외에도 품질 관리 절차에 대해 문의하세요:

• 첫 번째 샘플 검사 절차
• 공정 중 치수 검증
• 최종 점검 및 문서화
• 재료 추적성 및 인증

DFM 지원 및 설계 협업 평가

최고의 맞춤형 레이저 절단 서비스 제공업체는 고객의 설계를 단순히 실행하는 데 그치지 않고, 설계를 최적화하는 데에도 도움을 줍니다. 제조 용이성 설계(DFM) 지원은 우수한 설계를 더욱 탁월한 부품으로 전환함과 동시에 비용을 절감하고 양산 시 문제를 사전에 방지합니다.

우수한 DFM 지원의 특징:

• 선제적 피드백: 절단 시작 전에 잠재적 문제를 식별함 — 과도하게 작은 특징, 비현실적인 공차, 왜곡을 유발할 수 있는 형상 등
• 자재 추천: 귀사의 응용 분야에 더 나은 절단 성능, 낮은 비용, 또는 향상된 성능을 제공하는 대안 제시
• 배치 최적화: 부품 배치를 최적화하여 원자재 낭비를 최소화하고 부품당 비용을 절감
• 공정 통합: 벤딩 또는 용접과 같은 후공정 작업을 단순화하기 위한 설계 변경 권장

포괄적인 DFM 지원을 제공하는 업체는 단순한 절단 능력을 넘어서는 운영 우수성을 입증합니다. 샤오이(Shaoyi)가 제공하는 포괄적인 DFM 지원과 함께 12시간 내 견적 제출 서비스와 같은 협업 중심의 접근 방식은, 단순히 주문 처리를 넘어 귀사 프로젝트의 성공에 진심으로 투자하는 파트너임을 보여줍니다.

납기 기간 및 커뮤니케이션 응답성

귀사의 마감 기한에 대한 명확한 커뮤니케이션이 필수적입니다. 레이저 커팅 쉐이프(Laser Cutting Shapes)에 따르면, 납기 기간은 프로젝트의 복잡성, 수량 및 현재 작업량에 따라 상당히 달라질 수 있습니다. 일부 업체는 긴급 처리 서비스를 제공하지만, 일반적으로 추가 비용이 부과됩니다.

주문 전에 명확히 해야 할 질문들:

• 귀사의 일반적인 주문 규모 및 복잡도에 대한 표준 납기 기간은 얼마입니까?
• 긴급 처리 옵션이 제공되며, 그 비용은 얼마입니까?
• 지연 또는 문제 발생 시 어떤 방식으로 커뮤니케이션을 제공합니까?
• 견적서 발행 응답 시간은 얼마입니까? (빠른 견적서 발행은 전반적인 응답성 향상을 의미합니다.)

견적 단계에서의 커뮤니케이션 응답성은 전체 협력 기간 동안의 서비스 품질을 예측합니다. 견적서를 받는 데 일주일이 걸린다면, 실제 생산 과정에서 지연이 얼마나 가중될지 상상해 보십시오. 샤오이(Shaoyi)처럼 12시간 이내에 견적서를 제공하는 업체는 프로젝트 일정 준수를 가능하게 하는 운영 효율성을 입증합니다.

정확한 견적 확보: 제공해야 할 정보

견적의 품질은 귀하가 제공하는 정보에 따라 달라집니다. 모호한 요청은 나중에 숨겨진 비용으로 인해 귀하를 놀라게 할 수 있는 불명확한 추정치만 산출합니다. 완전한 프로젝트 세부 정보를 제공하면 초기 단계부터 정확한 가격 책정이 가능합니다.

견적 요청 시 다음 세부 정보를 포함해 주세요:

• 설계 파일: 명확한 기하학적 형상을 갖춘 DXF, DWG 또는 STEP 파일
• 재료 사양: 단순히 "스테인리스강"이 아니라 정확한 등급(예: 304 대비 316)
• 두께: 중요한 경우 공차와 함께 일관된 단위로 명시
• 양: 즉시 필요량과 연간 예상 수요량 모두(가격 구간 산정을 위해)
• 공차 요구사항: 표준 공차는 고정밀 사양보다 비용이 낮습니다.
• 표면 처리 요구사항: 원재료 상태 그대로, 톱니 제거 처리, 코팅 처리 또는 기타 마감 요구 사항
• 납기 일정: 필요 날짜 및 배송 목적지
• 필요한 인증: 재료 인증서, 검사 보고서 또는 기타 문서

업계 가이드라인에서 강조하듯이, 모든 비용을 명시한 상세 견적을 확보하는 것은 공급업체를 공정하게 비교하는 데 도움이 됩니다. 여러 업체로부터 견적을 요청하는 것을 주저하지 마십시오—3~5개 업체의 견적을 비교하면 시장 가격을 파악할 수 있으며, 양쪽 방향(과다 또는 과소)의 이례적인 견적을 식별하는 데도 유용합니다.

경고 신호 및 긍정 신호

경험을 통해 어떤 신호가 우수한 협력 관계를 예측하는지, 또 어떤 신호가 향후 문제를 경고하는지를 알 수 있습니다.

우수한 공급업체임을 나타내는 긍정 신호:

• 귀사의 적용 분야 및 요구 사항에 대해 명확히 하기 위한 질문을 합니다
• 제조 용이성 향상 또는 비용 절감을 위한 제안을 제공합니다
• 자사의 역량 및 한계에 대한 명확한 문서를 제공합니다
• 일정 및 잠재적 문제에 대해 투명한 소통을 유지합니다
• 대량 주문을 확정하기 전에 샘플 제작을 수행하려는 의지가 있음

향후 문제를 암시하는 경고 신호:

• 귀사의 파일을 검토하거나 질문을 하지 않고 견적을 제시함
• 설명 없이 시장 가격보다 현저히 낮은 가격 책정
• 설비, 생산 능력 또는 품질 관리 절차에 대해 모호한 답변
• 참고 업체 정보나 샘플 작업 자료 제공을 꺼림
• 영업 과정 중 의사소통 응답성이 부족함

기억하세요: 가장 저렴한 옵션이 항상 최고의 가치를 의미하지는 않습니다. Laser Cutting Shapes에서 지적한 바에 따르면, 결정을 내릴 때는 가격뿐 아니라 품질, 경험, 고객 서비스도 함께 고려해야 합니다. 신뢰할 수 있는 업체에서 제시한 약간 높은 견적은, 납기 지연, 재작업, 그리고 제대로 된 납품이 불가능한 저가 업체와의 협업에서 발생할 수 있는 좌절감보다 종합적으로 더 비용 효율적일 수 있습니다.

레이저 절단, 프레스 성형, 조립에 이르기까지 통합 금속 가공 솔루션이 필요한 자동차 및 정밀 제조 분야의 독자들에게는 엔드투엔드(End-to-End) 역량을 갖춘 협력사를 평가함으로써 공급망을 간소화하고 부품 유형 전반에 걸쳐 일관된 품질을 확보할 수 있습니다.

협력사 평가 기준을 명확히 설정한 후에는, 이제 강판 레이저 절단 프로젝트를 본격적으로 진행할 준비가 되었습니다. 마지막 단계는 지금까지 습득한 모든 지식을 실천으로 옮기는 것입니다.

강판 절단 프로젝트를 실천으로 옮기기

여러분은 집중된 레이저 빔이 강철과 만나는 원리에 대한 이해에서 출발해, 여러분의 설계를 현실로 구현할 수 있는 가공 협력사를 평가하는 단계까지 이르렀습니다. 이제 그 지식을 실천으로 전환할 때입니다. 처음으로 레이저 금속 절단 프로젝트를 준비하든, 혹은 협력사 선정 방식을 개선하든, 정확히 어떤 단계를 밟아야 할지 명확히 알게 되면 앞으로 나아갈 길이 한층 더 선명해질 것입니다.

성공적인 프로젝트와 좌절감을 주는 경험 사이의 차이는 종종 사전 준비에 달려 있습니다. 이제까지 배운 모든 내용을 다음 강판 레이저 절단 작업을 위한 실용적인 로드맵으로 정리해 보겠습니다.

첫 번째 강판 레이저 절단 프로젝트 준비하기

새로운 프로젝트를 시작하는 것이 압도적으로 느껴질 필요는 없습니다. 이를 관리 가능한 단계들로 나누고, 각 결정이 이전 단계를 자연스럽게 기반으로 하도록 하면 됩니다.

단계 1: 설계 준비

CAD 파일에서 시작하세요. 기하학적 형상이 DXF 또는 DWG 형식으로 깔끔하고 폐쇄된 벡터 형태로 존재하는지 확인하십시오. 중복 선을 제거하고, 1:1 비율로 스케일링되었는지 검증하며, 최소 피처 크기가 사용 재료 두께 요구사항을 충족하는지 확인하십시오. 참고로, 구멍 지름은 시트 두께와 같거나 커야 하며, 내부 모서리는 재료 두께의 최소 0.5배 이상의 반경을 가져야 합니다.

단계 2: 재료 선택

강재 등급을 애플리케이션 요구 사항에 맞추십시오. A36 및 1018과 같은 저탄소강은 깨끗한 절단면으로 예측 가능하게 절단됩니다. 스테인리스강 등급 304 및 316은 우수한 레이저 호환성과 함께 내식성을 제공합니다. 표면 상태를 고려하십시오—청결한 소재는 일관된 가공 결과를 산출합니다.

단계 3: 공급업체 평가

장비 능력이 귀사의 프로젝트 요구 사항과 부합하는지 확인하십시오. 인증서가 귀사의 산업 분야 요구 사항과 일치하는지 확인하십시오. DFM(DfM) 지원 품질 및 의사소통 응답 속도를 평가하십시오. 시장 가격을 파악하기 위해 여러 공급업체로부터 견적을 요청하십시오.

정보에 기반한 제조 결정 수립

모든 제조 결정은 타협을 수반합니다. 이러한 타협 요소를 이해함으로써, 귀사는 특정 애플리케이션에서 가장 중요한 요소를 최적화할 수 있는 선택을 할 수 있습니다.

가장 성공적인 강재 레이저 절단 프로젝트는 허용 오차에 대한 현실적인 기대치, 요구 사항에 대한 명확한 의사소통, 그리고 주문 처리를 넘어 귀사 프로젝트의 성공을 진정으로 지원하려는 파트너십에서 시작됩니다.

허용 오차 사양이 의사결정을 주도할 때는, 얇은 재료일수록 더 높은 정밀도를 달성할 수 있다는 점을 기억하십시오—예를 들어, 2mm 강재에서는 ±0.15mm, 반면 30mm 판재에서는 ±0.50mm입니다. 만약 귀사의 응용 분야에서 레이저 절단이 제공하는 것보다 더 엄격한 사양이 요구된다면, 2차 가공 또는 와이어 EDM과 같은 대체 공정을 고려하십시오.

비용 최적화가 가장 중요할 때는, 지능형 네스팅을 통한 재료 효율성 향상, 필요 이상으로 엄격하지 않은 적절한 허용 오차 사양, 그리고 통합된 마감 요구 사항 적용 등이 부품당 비용을 상당히 감소시킵니다.

속도가 일정을 주도할 때, 얇은 두께에서 중간 두께의 강판에 적용되는 파이버 레이저 기술이 최단 사이클 타임을 제공합니다. 자동화된 소재 취급 시스템과 신속한 견적 제출(예: 품질 중심의 가공업체가 제공하는 12시간 내 응답)을 갖춘 업체는 프로젝트를 원활히 진행시켜 줍니다.

앞으로의 여정

귀하가 습득한 지식을 바탕으로, 어떤 금속 레이저 절단 프로젝트라도 자신 있게 접근할 수 있습니다. 귀하는 다양한 레이저 유형이 각기 다른 강철 합금과 어떻게 상호작용하는지, 실현 가능한 공차 범위가 어느 정도인지, 그리고 어떤 질문을 통해 업체의 진정한 역량을 파악할 수 있는지를 이해하고 계십니다.

레이저 절단을 넘어서 통합 솔루션을 요구하는 자동차 산업 또는 정밀 제조 분야 독자분들을 위해 샤오이 (닝보) 금속 기술 와 같은 업체는 신속한 프로토타이핑 능력과 양산 확장성을 제공하며, IATF 16949 인증을 획득한 품질 관리 체계 하에서 레이저 절단 부품을 광범위한 금속 가공, 프레스 성형 및 조립 서비스와 연계합니다.

단일 프로토타입을 제작하든 양산 규모로 확장하든, 기본 원칙은 동일합니다: 깨끗한 설계 파일을 준비하고, 적절한 재료를 선택하며, 요구 사항을 명확히 전달하고, 귀사의 성공을 위해 역량과 헌신을 동시에 갖춘 가공 업체와 협력하는 것입니다.

다음 단계는 무엇인가요? 설계 파일을 모으고, 재료 및 공차 요구 사항을 정의한 후, 자격을 갖춘 공급업체와 대화를 시작하세요. 기계식 커터 금속 가공 기술은 귀사의 아이디어를 정밀 부품으로 실현해 줄 수 있습니다—이제 이를 효과적으로 활용하는 방법을 정확히 아시게 되셨습니다.

스틸 레이저 절단 서비스에 대한 자주 묻는 질문

1. 철강 레이저 절단 비용은 얼마나 되나요?

강철 레이저 절단 비용은 일반적으로 $15~$40의 설치비와 재료 두께 및 복잡도에 따라 분당 과금되는 절단 요금을 포함합니다. 대부분의 작업에서는 재료비, 인건비($40~$80/시간), 그리고 마감 처리 요구 사항이 비용 산정에 반영됩니다. 정확한 견적을 받으려면 DXF 파일과 함께 재료 사양, 두께, 수량을 제공해 주십시오. IATF 16949 인증을 보유한 고품질 업체는 종종 12시간 이내에 견적을 제시합니다.

2. 강철 절단 시 파이버 레이저와 CO2 레이저의 차이는 무엇인가요?

광섬유 레이저는 1.06마이크론 파장에서 작동하며, 최대 분당 100미터의 속도로 얇은 두께에서 중간 두께의 강판을 절단하는 데 탁월한 성능을 발휘하며, 에너지 효율성은 50%에 달하고 유지보수 비용도 낮습니다. CO₂ 레이저는 10.6마이크론 파장에서 작동하여 25mm를 초과하는 두꺼운 강판 절단 시 우수한 절단면 품질을 제공합니다. 광섬유 레이저 시스템은 가공 속도가 빠르고 운영 비용이 낮으며($3.50–4.00/시간 대비 $12.73/시간), 알루미늄과 같은 반사성 금속에 대한 가공 성능도 우수하여 시장 점유율 약 60%를 차지하고 있습니다.

3. 레이저 절단에 가장 적합한 강재 종류는 무엇인가요?

A36 및 1018(탄소 함량 0.3% 미만)과 같은 저탄소강은 깨끗한 절단면을 형성하며 가장 예측 가능하게 절단됩니다. 304 및 316 등급의 스테인리스강은 균일한 성분과 낮은 열전도율로 인해 레이저 절단에 매우 우수하게 반응합니다. 1045와 같은 중탄소강은 공정 파라미터를 조정해야 하지만 여전히 고품질 절단 결과를 얻을 수 있습니다. 표면 상태는 절단 품질에 상당한 영향을 미치며, 깨끗하고 산화피막이 없는 소재는 녹슨 또는 오염된 강철보다 훨씬 우수한 절단 품질을 제공합니다.

4. 강재 레이저 절단에서 달성 가능한 허용오차는 얼마입니까?

달성 가능한 허용오차는 재료 두께에 따라 달라집니다: 얇은 판재(최대 1mm)는 ±0.12mm, 중간 두께(3–6mm)는 ±0.20mm, 두꺼운 판재(25–50mm)는 ±0.50mm를 유지할 수 있습니다. 이상적인 조건 하에서 고성능 파이버 레이저 시스템은 ±0.05mm의 정밀도를 달성할 수 있습니다. 두꺼운 재료는 더 많은 열 입력이 필요하므로 치수 정확도에 영향을 주는 변수가 증가합니다. 비용과 품질을 최적화하기 위해 항상 현실적인 허용오차 요구사항을 명시하십시오.

5. 레이저 절단 서비스에서 지원하는 파일 형식은 무엇인가요?

DXF(Drawing Interchange Format)는 모든 절단 시스템에서 보편적으로 수용되는 업계 표준 형식입니다. 그 외 일반적인 형식으로는 DWG(AutoCAD 기본 형식), STEP(2D 추출이 필요한 3D 모델에 적합), AI(장식 작업을 위한 Adobe Illustrator) 등이 있습니다. 파일에는 닫힌 벡터 경로가 포함되어야 하며, 중복되거나 겹치는 선은 제거해야 합니다. 또한 1:1 비율로 확대/축소되었는지 확인하고, 절단(cut), 눌림 가공(score), 조각(engrave) 작업을 명확히 구분하여 최적의 결과를 얻도록 해야 합니다.
