정밀 판금 성형: 비용이 많이 드는 결함에서 완벽한 부품까지

정밀 판금 성형의 정의 및 그 허용 오차 기준

판금 성형이 언제 ‘충분히 좋음’을 넘어서 진정한 정밀 영역에 진입하게 되는가? 부품이 거의 맞지 않거나 조립 시 지속적인 조정이 필요한 경우를 경험해 본 적이 있다면, 이 구분이 왜 중요한지를 이미 잘 알고 계신다. 정밀 판금 성형은 단순한 마케팅 용어가 아니다—이는 일반 가공 작업과 달리 공학적 수준의 제조를 측정 가능한 기준으로 구분하는 것이다.

그 중심에 정밀 판금 성형 일반적으로 두께 0.1mm에서 3mm 사이의 얇은 금속 재료를 복잡한 형상으로 제어된 방식으로 변형시키되, 매우 엄격한 치수 정확도를 유지하는 것을 의미한다. 표준 가공은 ±1.6mm에서 ±3.2mm의 허용 오차를 허용하지만, 정밀 가공은 훨씬 더 높은 정확도를 요구한다.

정밀 성형과 표준 성형을 구분하는 요소

차이점은 세 가지 핵심 요인, 즉 달성 가능한 허용 오차, 공정 제어, 그리고 검증 방법에 기인합니다.

표준 판금 가공은 HVAC 덕트 작업, 기본 외함, 구조용 브래킷 등과 같은 일반적인 제조 요구 사항을 처리합니다. 이러한 응용 분야에서는 기능상의 문제 없이 ±0.8mm에서 ±1.6mm 범위의 치수 변동을 허용합니다. 이 작업을 지원하는 장비, 교육 및 품질 관리 시스템은 극도의 정확성보다는 속도와 비용 효율성을 최적화하도록 설계되었습니다.

정밀 판금 성형은 완전히 다른 영역에서 수행됩니다. 산업 사양 에 따르면, 이 방식은 ±0.1mm에서 ±0.05mm 또는 그 이하의 치수 허용 오차를 유지합니다. 정밀 판금 가공의 최고 수준 기준을 달성하려면 고급 CNC 장비, 정교한 금형, 광범위한 소재 지식, 그리고 엄격한 통계적 공정 관리가 필요합니다.

이것이 실무적으로 어떤 의미를 갖는지 고려해 보세요. 정밀 가공 작업에서는 단지 0.5°의 굽힘 각도 편차만으로도 부적합 판정을 받을 수 있지만, 일반적인 제작 공정에서는 2°까지의 편차를 문제 삼지 않을 수 있습니다.

산업 분야 허용 오차 기준 설명

그렇다면 공식적으로 어떤 작업이 정밀 등급으로 간주될까요? 국제 표준이 이를 명확히 규정하는 기준을 제공합니다.

정밀 판금 성형은 ISO 2768의 ‘미세 허용 오차 등급(fine tolerance grades)’ 및 ASME Y14.5의 형상 공차 표시 표준(geometric dimensioning standards)에 따라 ±0.1mm(±0.004인치) 이하의 치수 허용 오차로 정의됩니다.

가장 널리 참조되는 표준은 다음과 같습니다:

• ISO 2768-1 및 ISO 2768-2: 선형 치수 및 형상 특성에 대한 일반 허용 오차로, 미세(f) 및 초미세(very fine) 등급이 정밀도 기준을 정의함
• ASME Y14.5: 복잡한 위치 및 형상 요구 사항에 필수적인 형상 공차 표시(GD&T)에 관한 미국 표준
• ISO 1101: 평면도, 직각도, 윤곽도 허용 오차를 규정하는 기하학적 제품 사양

아래에 ISO 2768-m(중간 등급) , 120–400mm 치수의 경우 ±0.5mm 허용 오차를 허용합니다. 그러나 정밀 응용 분야에서는 보다 엄격한 허용 오차 관리가 요구되며, 고급 장비 및 공정 최적화를 통해 복잡한 형상에서도 일반적으로 ±0.13mm에서 ±0.25mm 범위의 허용 오차를 달성합니다.

성형 판금 가공 능력을 평가하는 엔지니어 및 기술 구매 담당자에게 이러한 허용 오차 기준은 객관적인 평가 지표를 제공합니다. 공급업체가 '정밀' 가공 능력을 주장할 경우, 유사한 형상에 대한 문서화된 허용 오차 실적 자료를 요청하십시오. 최고 수준의 정밀 판금 가공은 시각 검사가 아닌 좌표 측정기(CMM), 광학 비교기 또는 레이저 측정 시스템을 통한 검증을 통해 일관된 결과를 입증해야 합니다.

이러한 표준을 이해하면 프로젝트가 비용이 많이 드는 예기치 않은 상황으로부터 보호받을 수 있습니다. ±0.1mm 허용오차로 지정된 부품은 운영자의 숙련도와 관계없이 ±1mm 작업을 위해 설계된 장비에서는 신뢰성 있게 제작될 수 없습니다. 정밀 성형과 일반 성형의 차이는 장비의 성능에서 시작하여 제조 공정의 모든 측면에 이르기까지 확장됩니다.

정밀 금속 성형 공정 뒤에 숨은 과학

서로 거의 동일해 보이는 두 가지 성형 작업이 왜 극명하게 다른 결과를 낳는지 궁금해 본 적이 있습니까? 그 해답은 분자 수준에서 일어나는 물리 현상에 있습니다. 강재 성형 공정의 기초 원리를 이해하면 결과를 예측하고, 문제를 진단하며, 정밀 작업이 요구하는 엄격한 허용오차를 일관되게 달성할 수 있는 지식을 얻게 됩니다. 정밀 작업이 요구하는 엄격한 허용오차 .

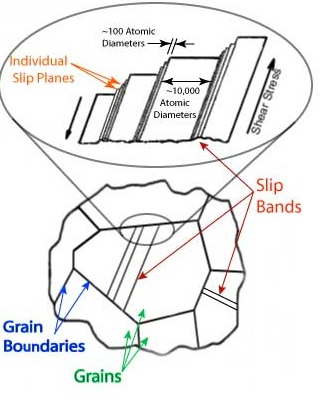

판금에 힘이 가해질 때, 단순히 재료를 굽히는 것이 아니라 그 결정 구조를 재배열하는 것입니다. 이러한 변형은 예측 가능한 규칙을 따르며, 이러한 원리를 숙지하는 것이 치수 문제와 끊임없이 싸우는 제작자와 정밀 가공 전문가를 구분짓는 기준이 됩니다.

성형 응력 하에서 금속의 거동

고무 밴드를 약간 늘렸다가 놓는 상상을 해 보세요. 그러면 원래 형태로 다시 튕겨 나옵니다—이것이 탄성 변형입니다. 이제 고무 밴드를 훨씬 더 세게 늘려서 손을 놓은 후에도 늘어난 상태를 유지하게 만드세요. 이처럼 영구적인 변화? 바로 소성 변형이며, 모든 판금 성형 공정의 기반이 되는 현상입니다.

에 따르면 제조 기본 원리 연구 금속은 특정 응력 수준, 즉 항복점에서 탄성 변형에서 소성 변형으로 전이합니다. 이 한계 이하에서는 재료가 완전히 원래 형태로 복원되지만, 이 한계 이상에서는 영구적인 형상 변화가 발생합니다. 정밀 가공 작업에서는 사용 중인 특정 재료의 이 전이 지점이 정확히 어디에 있는지를 파악하는 것이 필수적입니다.

정밀 응용 분야에서 흥미로운 부분은 바로 여기서 시작됩니다:

• 가공 경화: 금속이 소성 변형을 겪을 때, 실제로 강도와 경도가 증가합니다. 이러한 가공 경화 효과는 계속되는 변형에 필요한 힘이 점진적으로 증가함을 의미하며, 프레스 톤수 산정 및 스프링백 예측 시 매우 중요한 요소입니다.
• 유동 응력: 이 값은 성형 과정 중 어느 시점에서든 계속된 항복을 유도하기 위해 순간적으로 필요한 힘을 나타냅니다. 딥 드로잉과 같은 공정에서는 작업물 전반에 걸친 유동 응력 변화를 이해함으로써 두께 감소 실패(thinning failures) 및 치수 이탈(dimensional drift)을 방지할 수 있습니다.
• 결 구조: 판금은 이전 가공 공정에서 형성된 특정 패턴으로 배향된 결정립(crystalline grains)으로 구성됩니다. 이러한 결정립은 성형 중 회전하고 연신되며, 성형성(formability)과 최종 부품의 거동 모두에 영향을 주는 방향성 강도 특성(directional strength properties)을 생성합니다.

실용적인 함의는 무엇인가? 재료의 압연 방향을 따라 성형된 부품은 그 방향에 수직으로 성형된 부품과 다르게 작동하며, 때로는 허용 오차 범위를 벗어나게 할 정도로 차이가 난다.

정확도를 위한 핵심 공정 변수

금속 성형 기술에서 일관된 정밀도를 달성하려면 여러 상호 의존적인 변수를 제어해야 한다. 하나의 파라미터를 변경하면 치수 정확도를 유지하기 위해 다른 파라미터들도 조정해야 할 가능성이 높다.

온도는 특히 주의가 필요한 요소이다. 냉간 성형(상온)은 우수한 표면 마감 품질과 엄격한 치수 허용 오차를 갖춘 강하고 경화된 부품을 생산하지만, 더 높은 성형력을 필요로 하며 재료 파손 이전까지 달성 가능한 변형량을 제한한다. 고온 성형은 요구되는 성형력을 급격히 감소시키고 대규모 형상 변화를 가능하게 하지만, 치수 정확도와 표면 품질을 희생한다.

판금 성형 공정은 또한 변형 속도(strain rate)에 크게 의존하는데, 이는 본질적으로 재료를 얼마나 빠르게 변형시키는지를 의미한다. 높은 성형 속도는 금속의 종류와 온도에 따라 유동 응력(flow stress)에 서로 다른 영향을 미친다. 정밀 가공의 경우, 이는 프레스 속도 설정이 치수 결과에 직접적인 영향을 준다는 것을 의미한다.

공정 파라미터	차원 정확성에 미치는 영향	정밀 제어 전략
성형력	압력이 부족하면 성형이 불완전해지고 스프링백(springback)이 발생하며, 과도한 압력은 재료의 두께 감소 및 균열 발생 가능성을 초래한다	재료의 항복 강도, 부품 기하학적 형상 및 원하는 변형량을 기준으로 필요한 톤수를 계산하고, 힘 모니터링 시스템을 활용한다
성형 속도	더 빠른 속도는 변형 속도 민감성 효과를 증가시키며, 느린 속도는 재료 흐름의 균일성을 향상시키지만 생산성을 저하시킨다	속도를 재료 특성에 맞추고, 복잡한 형상에는 제어된 속도 프로파일을 적용한다
온도	높은 온도는 스프링백을 줄이지만 치수 정밀도를 저하시키며, 상온 성형(cold forming)은 정확도를 극대화하지만 성형성(formability)을 제한한다	허용 오차 요구 사항에 따라 온도 범위를 선택하고, 생산 런 전반에 걸쳐 일정한 온도를 유지하세요
마찰/윤활	높은 마찰은 재료 흐름을 제한하고 불균일한 변형을 유발하며, 너무 낮은 마찰은 드로잉 공정 시 주름 발생을 초래할 수 있습니다	적절한 윤활제를 일관되게 적용하고, 성형 시뮬레이션에서 마찰 계수를 명시하세요
공구 간극	부적절한 간극은 재료 두께 증가, 고착 또는 과도한 감소를 유발하여 모두 치수 정밀도를 파괴합니다	간극은 재료 두께에 기초하여 설정하되, 재료 종류 및 드로잉 깊이에 따라 10~30%를 추가하세요

자주 간과되는 요인 중 하나는 입고된 재료의 기계적 특성입니다. 시뮬레이션 전문가들이 강조하듯이, 특정 재료 배치에 대한 확인된 응력-변형률 데이터가 없으면 어떤 성형 해석도 정확하지 않습니다. 재료 특성의 열별(heat-to-heat) 변동은 다른 모든 매개변수가 일정하더라도 치수 결과를 정밀 허용 오차 범위를 초과시킬 정도로 변화시킬 수 있습니다.

이러한 변수들 간의 상호작용은 강재 성형 공정에서 종종 반복적인 최적화가 필요한 이유를 설명해 준다. 원자재 공급업체를 변경하면 성형 속도를 조정해야 할 수 있다. 다른 윤활제로 전환할 경우 금형 간극을 수정해야 할 수도 있다. 정밀 가공 작업의 경우, 체계적인 실험을 통해 이러한 관계를 문서화함으로써 공정 지식을 축적하고, 재현 가능한 결과를 보장할 수 있다.

이러한 기본 사항을 확립한 후, 다음으로 중요한 결정은 구체적인 응용 요구사항 및 정밀도 목표에 부합하는 적절한 성형 기술을 선택하는 것이다.

다양한 응용 분야에 따른 정밀 성형 기술 비교

정밀 시트 메탈 가공 기술을 올바르게 선택하는 것은 여섯 가지 실용적인 옵션을 마주할 때 매우 압도적으로 느껴질 수 있습니다—각 기술은 모두 뛰어난 결과를 제공한다고 주장합니다. 하지만 현실은 이렇습니다: 어떤 단일 기술도 모든 응용 분야에서 우위를 점하지 못합니다. 항공우주 산업용 브래킷을 완벽하게 제작하는 기술이 자동차 패널 생산에는 전혀 부적합할 수 있습니다. 각 기술이 어느 분야에서 뛰어나고(또는 어느 분야에서는 한계를 보이는지)를 정확히 이해하는 것만으로도, 이 선택 과정을 막연한 추측에서 전략적 이점으로 전환시킬 수 있습니다.

다음은 주요 시트 성형 기술 실제로 필요한 실질적인 비교—단순히 각 기술이 무엇을 하는지를 넘어서, 언제 최적의 정밀도를 달성할 수 있는지, 그리고 언제 다른 기술을 고려해야 하는지를 다룹니다.

부품 형상에 기반한 기술 선택

부품의 형상은 가공 기술을 선별하는 첫 번째 필터입니다. 복잡한 3차원 형상, 얕은 드로잉, 긴 직선형 프로파일, 정교한 윤곽선 등은 각각 서로 다른 성형 및 금속 가공 솔루션을 요구합니다.

하이드로포밍 고압 유체를 사용하여 시트 금속을 다이 캐비티에 강제로 밀착시킨다. Metal Exponents에 따르면, 이 공정은 딥 드로잉(deep drawing) 방식으로는 여러 공정을 거쳐야 완성할 수 있는 복잡한 형상을 단일 공정으로 완성한다. 복합 곡선, 가변 단면 또는 비대칭 기하 구조를 갖는 부품의 경우, 하이드로포밍(hydroforming)은 일반적으로 도구 자국이 적고 우수한 표면 품질을 제공한다.

장점

• 기존 방식보다 적은 공정 수로 복잡한 형상을 제작함
• 도구 자국이 최소화된 뛰어난 표면 마감 품질
• 복잡한 윤곽 전반에 걸쳐 균일한 재료 두께 분포
• 2차 가공 공정을 감소시키거나 제거함

단점

• 설비 및 금형에 대한 초기 투자 비용이 높음
• 스탬핑(stamping)에 비해 사이클 타임이 느림
• 충분한 연성(ductility)을 갖춘 재료에만 적용 가능
• 공정 최적화를 위해 전문적인 지식과 기술이 필요함

고무 패드 성형 (또는 게랭 공정이라고도 함)은 고무 또는 폴리우레탄 패드를 금형의 한쪽으로 사용하여 시트 금속을 성형 블록에 압착하는 방식입니다. 이 기법은 동일한 부품을 여러 개 제작해야 하되 매칭 다이 세트 투자를 피하고자 할 때, 특히 얕은 드로잉 및 플랜징 작업에 매우 적합합니다.

장점

• 저렴한 하부 금형 비용—단 하나의 경질 금형만 필요
• 프로토타입 및 소량 생산에 탁월함
• 가시 표면에 금형 자국 없이 부품을 제작 가능
• 다양한 부품 간 신속한 교체가 가능

단점

• 성형 깊이 능력이 제한적임
• 고무 패드 마모로 인해 지속적인 교체가 필요함
• 엄격한 공차 요구 사항에는 매칭 다이 방식보다 정밀도가 낮음
• 스탬핑보다 사이클 타임이 느림

점진 성형 cNC 제어 공구를 사용하여 시트 금속을 소규모 국부 변형 단계를 거쳐 점진적으로 성형하는 방식입니다. 이를 3D 프린팅의 반대 개념이라 생각해 보세요—수천 개의 미세한 성형 단계를 통해 복잡한 시트 금속 형상을 구축합니다.

장점

• 전용 다이가 필요 없음—프로그래밍을 통한 형상 변경
• 프로토타입 및 맞춤형 단일 부품 제작에 이상적
• 기존 공법으로는 구현할 수 없는 형상을 성형 가능
• 최소한의 금형 투자

단점

• 사이클 타임이 매우 느림—부품당 수 분에서 수 시간 소요
• 소량 생산에만 제한됨
• 표면 마감 시 공구 이동 경로 흔적 발생
• 치수 정확도는 부품의 복잡도에 따라 달라짐

신장 성형 시트 금속의 가장자리를 고정한 후 인장력을 가하면서 성형 다이 위로 늘려 성형함. 이때 산업계 참고 자료에서 언급하듯이 이 공정은 매끄러운 표면을 유지하면서 정밀하고 큰 반경의 굴곡을 요구하는 대형 금속 부재를 성형하는 데 필수적이며, 항공기 외피 패널 및 자동차 바디 섹션 제작에 널리 활용된다.

장점

• 복합 곡선을 가진 대형 부품을 제작함
• 항복점 이상의 연신으로 인한 탄성 복원량이 최소화됨
• 우수한 표면 품질
• 고강도 재료를 효과적으로 가공함

단점

• 특수한 스트레치 포밍 장비가 필요함
• 재료 고정 영역에서 발생하는 재료 낭비
• 비교적 단순한 윤곽에만 적용 가능함
• 소량 생산 시 부품당 단가가 높음

심도 압출 평판 시트를 다이 캐비티 위에 고정한 후 펀치로 압입하여 컵 형상, 박스 형상 또는 기타 중공 형상을 만드는 공정이다. 딥 드로잉은 일반적으로 지름 대비 상당한 깊이를 요구하는 복잡한 금속 부품 또는 정교한 디자인에 사용된다.

장점

• 단일 공정으로 이음매 없는 중공 부품을 제작함
• 공구 설계 및 설치 완료 후에는 높은 양산 속도를 달성함
• 대량 생산 시 뛰어난 치수 일관성
• 복잡한 내부 형상에 적합

단점

• 진행형 다이 세트의 금형 제작 비용이 높음
• 소재 특성에 따라 드로잉 깊이에 제한이 있음
• 주름, 파열 또는 이어링 결함 발생 위험
• 블랭크 홀더 압력 조절을 신중히 수행해야 함

롤 포밍 평판 시트를 연속적으로 맞물린 롤러 세트를 통해 점진적으로 성형한다. Dahlstrom Roll Form에 따르면, 이 공정은 서서히 성형하는 방식으로 인해 매우 높은 치수 정밀도와 매력적인 마감 품질을 제공하며, 코일에서 재료가 공급되기 때문에 길이 제한이 없다.

장점

• 선형 프로파일 중에서도 가장 뛰어난 수준의 치수 정밀도를 일관되게 달성함
• 연속 프로파일의 경우 길이 제한이 없음
• 대량 생산 효율성
• 스프링백을 고려하면서도 고강도 강재를 가공할 수 있음
• 직렬식 가공으로 인건비 절감

단점

• 초기 금형 투자 비용이 높음
• 중간에서 고량 생산 시에만 가장 비용 효율적임
• 단면 형상이 일정한 프로파일에만 적용 가능
• 금형 교체에 상당한 시간 소요

각 가공 방법이 최적의 정밀도를 달성하는 시점

이론적 성능을 이해하는 것과 실제 각 가공 기술이 언제 최고의 정밀도를 실현하는지를 아는 것은 서로 다른 차원의 문제입니다. 아래 종합 비교표는 귀사의 응용 요구사항에 가장 적합한 성형 방식을 선정하는 데 도움을 줍니다.

기술	최고의 적용 사례	달성 가능한 허용 오차	물질적 호환성	생산량	상대 비용
하이드로포밍	복잡한 3D 형상, 자동차 구조 부품, 항공우주용 덕트	±0.1mm에서 ±0.25mm	알루미늄, 스테인리스강, 구리 합금, 티타늄	중간에서 높음	높은 금형 비용, 중간 수준의 부품당 비용
고무 패드 성형	얕은 드로잉, 플랜지, 항공우주용 외피, 프로토타입	±0.25mm에서 ±0.5mm	알루미늄, 연질 스테인리스강, 구리	낮음에서 중간	저비용 금형, 중간 수준의 부품당 비용
점진 성형	프로토타입, 맞춤형 부품, 의료용 임플란트, 건축 요소	±0.5mm에서 ±1.0mm 정도(일반적)	알루미늄, 일반 강판, 스테인리스강, 티타늄	매우 낮음(1~50개)	최소한의 금형, 높은 부품당 비용
신장 성형	항공기 외피, 자동차 패널, 대형 곡면 부재	±0.1mm에서 ±0.3mm	알루미늄 합금, 티타늄, 고강도 강재	낮음에서 중간	중간 수준의 금형, 중간 수준의 부품당 비용
심도 압출	컵, 캔, 외함, 자동차 연료 탱크, 조리기구	±0.05mm에서 ±0.15mm	저탄소강, 알루미늄, 스테인리스강, 황동	높은	높은 금형비, 부품당 비용은 낮음
롤 포밍	구조용 형강, 레일, 몰딩, 물받이, 골조 부재	±0.1mm에서 ±0.2mm	강철, 스테인리스강, 알루미늄, 구리 합금	중간에서 높음	금형 제작 비용이 높고, 부품당 비용은 매우 낮음

공차 능력이 예상과는 달리 서로 다른 방식으로 집중되어 있음을 주의 깊게 살펴보십시오. 딥드로잉(deep drawing)은 가장 높은 정밀도(±0.05mm 가능)를 달성하지만, 대량 생산 시에만 경제적으로 타당합니다. 롤 성형(roll forming)은 프로파일에 대해 우수한 정확도를 제공하지만 3D 형상을 제작할 수는 없습니다. 정밀 강재 제조 기업은 이 여섯 가지 가공 기술 중 다섯 가지를 다양한 제품 라인에 걸쳐 활용할 수 있습니다—각 기술을 단순히 ‘최고의’ 방법으로 고정하지 않고, 부품의 형상, 생산량, 공차 요구사항에 따라 개별적으로 선정합니다.

가공 기술을 선택할 때는 다음 결정 프레임워크를 따라 진행하십시오:

1. 형상 요구사항을 정의하십시오: 해당 부품이 선형 프로파일인지(롤 성형), 중공 형상인지(딥드로잉), 복잡한 3D 표면인지(하이드로포밍/스트레치 포밍), 혹은 프로토타입인지(증분 성형/러버 패드 성형)를 확인하십시오?
2. 공차 중요도 설정: ±0.1mm 이하의 엄격한 공차가 요구되는 부품의 경우, 심형 가공(deep drawing), 롤 성형(roll forming), 유압 성형(hydroforming) 또는 인장 성형(stretch forming)만을 고려할 수 있음
3. 생산량 산정: 100개 미만의 생산량은 일반적으로 고무 패드 성형(rubber pad forming) 또는 점진 성형(incremental forming)을 지향함; 100–10,000개는 유압 성형 및 인장 성형을 가능하게 함; 10,000개 이상은 심형 가공 또는 롤 성형이 유리함
4. 재료 요구사항 평가: 고강도 강재는 적용 가능한 공법을 제한할 수 있음; 티타늄은 모든 공법에 대해 전문 기술을 필요로 함
5. 총 비용 영향 평가: 예상 수명 주기 동안의 총 생산량을 기준으로 금형 투자비와 단위 부품당 비용 간 균형을 도모함

정밀 강재 제조 회사(precision steel manufacturing corporation)와 같은 기업들은 점차 여러 공법을 병행 적용하고 있으며, 개발 단계에서는 점진 성형을 사용하고, 검증된 설계는 양산 단계에서 심형 가공 또는 롤 성형으로 전환하는 방식을 채택하고 있음. 이러한 하이브리드 접근법은 저금형 공법의 유연성 이점을 확보하면서도 대량 생산 공법의 단위 부품당 경제성과 정밀도를 동시에 달성함

적절한 성형 기법을 선택한 후, 다음으로 중요한 결정은 성형 공정에 맞는 재료 특성을 선정하는 것이다. 이 주제에서는 특정 합금의 특성이 달성 가능한 결과에 극명하게 영향을 미친다.

정밀 성형 결과를 위한 재료 선정 가이드

부품의 형상에 완벽하게 부합하는 성형 기법을 이미 선택하셨다—그러나 여기서 주의할 점은, 알루미늄에서 스테인리스강으로 재료를 변경할 경우 동일한 공정이 완전히 다른 방식으로 작동한다는 것이다. 금형 내를 흐르는 재료는 단순히 성형될 것을 기다리는 수동적인 원재료가 아니다. 각 합금은 고유한 특성을 지니며, 이는 치수 허용 오차 목표를 달성할지, 아니면 원인을 알 수 없는 치수 편차 문제로 수 주간 진단 및 조치 작업을 반복해야 할지를 직접적으로 결정한다.

정밀한 금속 부품은 정밀한 이해를 요구한다. 성공적인 고정밀 금속 부품과 폐기되는 불량품 사이의 간극은 종종 특정 재료가 성형 응력 하에서 어떻게 거동하는지를 정확히 파악하고, 이에 따라 공정 파라미터를 적절히 조정하는 데 달려 있다.

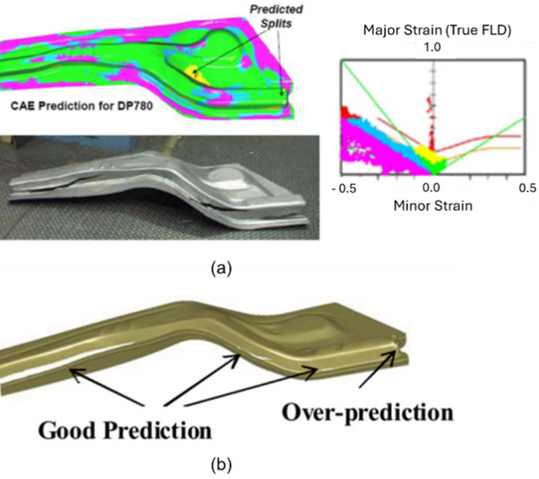

성형 정밀도에 영향을 주는 재료 특성

합금별 가이드라인을 살펴보기 전에, 금속 시트 가공에서 정밀도 결과를 실제로 결정하는 재료 특성이 무엇인지 이해해야 합니다. 다음 네 가지 특성이 주요한 영향을 미칩니다:

• 항복 강도 및 인장 강도: 고강도 재료는 더 큰 성형력을 필요로 하지만, 동시에 탄성 복원량(springback)도 더 크게 나타냅니다. 코마스펙(Komaspec)의 연구에 따르면, 인장 강도가 높은 재료는 일관되게 더 큰 탄성 복원량을 보이며, 이는 굴곡 각도 정확도를 확보하는 데 있어 매우 중요한 고려 사항입니다.
• 탄성 모듈러스: 이는 영구 변형이 발생하기 전에 재료가 탄성적으로 얼마나 처짐(deflect)하는지를 결정합니다. 탄성 계수가 높은 재료(예: 알루미늄 대비 강재)는 예측 가능하게 더 많이 탄성 복원되지만, 그 복원량의 크기도 더 큽니다.
• 가공 경화 속도: 일부 금속은 변형 과정 중에 급격히 강화되며, 이로 인해 공정 중간에 힘 요구 조건이 변화합니다. 이는 성형 압력 산정뿐 아니라 다단계 공정 계획에도 영향을 미칩니다.
• 결정립 구조 및 이방성: 롤링 방향은 방향성 특성을 부여합니다. 곡률 방향을 따라 굽히는 경우 힘이 덜 필요하지만, 낮은 반경에서는 균열이 발생할 위험이 있습니다. 반면, 곡률 방향에 수직으로 굽히는 경우 더 작은 반경에서도 안정적으로 형성되지만, 더 높은 압력이 필요합니다.

이러한 특성들은 복잡하게 상호작용합니다. 항복 강도는 중간 수준이지만 가공 경화가 심한 재료는, 항복 강도는 높으나 가공 경화가 거의 없는 재료보다 오히려 총 가해력이 더 커질 수 있습니다. 정밀 금속 가공에서는 사전에 공급된 핸드북 값에 의존하기보다는, 실제 사용할 특정 배치의 재료를 직접 시험하는 것이 비용이 많이 드는 예기치 못한 문제를 방지하는 데 필수적입니다.

합금별 파라미터 조정

이제 이 원칙들이 가장 일반적인 4가지 정밀 성형 재료에 대해 실무 지침으로 어떻게 적용되는지를 살펴보겠습니다.

알루미늄 합금

알루미늄은 경량성과 내식성 덕분에 항공우주 및 자동차 분야에서 필수적인 재료이지만, 그 성형 특성은 합금 종류에 따라 크게 달라집니다.

• 스프링백 보정: 알루미늄은 상대적으로 낮은 탄성 계수로 인해 상당한 스프링백(springback) 현상을 보입니다. 오버벤드 각도(overbend angle)는 일반적으로 벤드 반경 및 소재 두께에 따라 2°에서 5° 사이로 변동합니다. 5052 및 6061 합금은 매우 다른 특성을 보이는데, 5052는 매우 연성이 뛰어나 균열 발생이 드물지만, 6061은 굽히기 어려우며 퇴화(annealing) 없이는 자주 균열이 발생합니다.
• 윤활제 요구 사항: 알루미늄은 강철 공구와 접촉 시 쉽게 갈링(galling) 현상이 발생합니다. 갈링 방지 첨가제를 포함한 알루미늄 전용 윤활제를 사용하십시오. 부식을 유발하는 염소계 윤활제는 피해야 합니다.
• 온도 민감성: 냉간 성형(cold forming)은 최고의 치수 정확도를 제공하지만 성형성(formability)을 제한합니다. 온간 성형(warm forming, 150–250°C)은 복잡한 형상에 대한 연성(ductility)을 향상시키지만 일부 정밀도를 희생합니다. 6061과 같은 열처리 가능 합금은 온간 성형 시 기존의 템퍼(temp) 특성을 상실하므로 성형 후 열처리가 필요합니다.
• 입자 방향: 항상 굽힘 방향을 압연 방향에 대해 명시하십시오. 횡방향 굽힘(결정립 방향에 수직인 방향)은 균열 없이 더 작은 굽힘 반경을 허용하므로, 최종 치수에 반경 일관성이 중요한 정밀 가공 작업에서 특히 중요합니다.

스테인리스강

스테인리스강의 강도와 내식성은 세심한 공정 제어를 요구하는 성형 난이도를 동반합니다.

• 스프링백 보정: 일반적인 등급(예: 304, 316)의 인장 강도는 종종 520 MPa를 초과하므로, 스테인리스강은 상당한 탄성 복원 현상을 보입니다. 형상에 따라 3°에서 8°까지 과도 굽힘을 적용해야 합니다. 높은 인장 강도는 탄성 복원량의 증가와 직접적으로 상관관계가 있습니다.
• 윤활제 요구 사항: 고성능 윤활제는 필수적입니다—스테인리스강은 마찰 하에서 급격히 가공 경화됩니다. 극압(EP) 윤활제 또는 특수 스테인리스강 성형 전용 윤활제를 사용하십시오. 부족한 윤활은 갈링(galling), 공구 마모 및 표면 결함을 유발하여 정밀도를 손상시킵니다.
• 온도 민감성: 오스테나이트계 등급(304, 316)은 상온에서 안정적이지만, 가공 경화가 매우 심하게 발생한다. 페라이트계 등급(예: 430)은 성형이 더 용이하다. 오스테나이트계 스테인리스강을 성형 중 가열하지 말 것—이는 민감화(sensitization)를 유발하여 열영향부위(HAZ)의 부식 저항성을 약화시킬 수 있다.
• 가공 경화 고려 사항: 스테인리스강은 가공 경화에 취약하므로, 성형 과정에서 점진적으로 필요한 힘이 증가한다. 다중 굴곡 부품의 경우, 중요 부위에서 과도한 경화가 발생하지 않도록 공정 순서를 조정해야 한다. 복잡한 형상의 경우, 중간 어닐링이 필요할 수 있다.

동 및 동 합금

구리의 뛰어난 전기 전도성 및 열 전도성은 전자기기 및 열교환기 응용 분야에서의 수요를 촉진하며, 이곳에서 성형 정밀도는 기능적 성능에 직접적인 영향을 미친다.

• 스프링백 보정: 순동은 높은 연성과 낮은 항복 강도로 인해 상대적으로 작은 탄성 복원 현상을 보입니다. 아연 함량이 높은 황동 합금은 탄성 복원 현상이 증가하고 가단성이 감소합니다. 청동은 가장 많은 보정이 필요하며, 복잡한 형상의 경우 열 보조가 필요할 수 있습니다.
• 윤활제 요구 사항: 구리 합금은 일반적으로 경량 광물성 오일 윤활제를 사용하여 양호하게 성형됩니다. 그러나 아연 함량이 높은 황동은 보다 점성이 높은 윤활제를 사용하는 것이 유리합니다. 변색 및 부식을 유발하는 황 기반 화합물은 피해야 합니다.
• 온도 민감성: 순동은 상온에서 매우 가단적이며, 거의 항상 가열이 필요하지 않습니다. 청동은 굽히기 어려우며 균열을 방지하기 위해 특히 복잡한 형상의 경우 열처리가 필요할 수 있습니다. 황동의 성형 특성은 아연 함량에 크게 의존합니다.
• 표면 보호: 구리 합금은 쉽게 긁히므로, 표면 품질을 유지하기 위해 취급 및 성형 시 보호 필름을 사용해야 합니다. 정밀 전기 부품의 경우, 미세한 표면 손상이라도 전도성에 영향을 주거나 조립 문제를 야기할 수 있습니다.

티타늄

티타늄의 뛰어난 강도 대 중량 비율과 생체 적합성은 항공우주 및 의료 분야에서 그 사용을 불가결하게 만들지만, 정밀 성형에 있어 가장 까다로운 재료 중 하나이기도 합니다.

• 스프링백 보정: 티타늄은 심각한 스프링백 현상을 보이며, 이는 합금 종류와 형상에 따라 일반적으로 15°~25° 이상일 수 있습니다. 이러한 특성을 고려해 과도한 굽힘(오버벤딩)이 광범위하게 필요하며, 설계 시 이 특성을 고려하여 내부 굽힘 반경을 넉넉히 확보해야 합니다.
• 윤활제 요구 사항: 티타늄은 강재 금형과의 접촉 시 심각한 갈림 현상(galling)이 발생합니다. 극압 첨가제가 포함된 고성능 윤활제를 사용하거나, TiN 등 코팅 처리된 금형을 고려하십시오. 적절한 윤활 없이 성형 작업을 수행할 경우 부품과 금형 모두 손상됩니다.
• 온도 민감성: 고온 성형(합금에 따라 400–800°C)은 티타늄의 성형성 향상과 스프링백 감소에 매우 효과적입니다. 그러나 고온 조건에서는 산소 취성 방지를 위해 불활성 분위기 보호가 필수적입니다. 얇은 판재의 단순 굽힘은 상온 성형이 가능하지만, 달성 가능한 형상에 심각한 제약이 따릅니다.
• 속도 고려 사항: 티타늄을 천천히 성형하십시오. 높은 변형 속도는 균열 발생 위험을 증가시키고 스프링백을 예측하기 어렵게 만듭니다. 각 스트로크의 최하단에서 응력 완화를 위해 충분한 정지 시간(dwell time)을 확보하십시오.

재료 선택은 정밀 성형에서 달성 가능한 범위를 근본적으로 제약합니다. ±0.05mm의 허용오차와 낮은 반경의 굴곡을 요구하는 설계는 퇴화 처리된 5052 알루미늄에서는 비교적 간단할 수 있으나, 전문 고온 성형 장비 없이 티타늄으로는 거의 불가능합니다. 재료 사양이 유연한 경우, 예측 가능하게 성형되는 합금을 선택하는 것이 어려운 재료와 싸우는 것보다 종종 더 나은 정밀도 결과를 제공합니다.

재료 특성을 이해하고 성형 기법을 선정한 후, 다음 과제는 초기 프로토타입에서 완전한 양산 규모로 확장함에 따라 그 정밀도를 유지하는 것입니다.

정밀도를 유지하면서 프로토타입에서 양산으로의 전환

당신은 성형 기술을 완벽히 익혔고 재료 매개변수도 정밀하게 조정했지만, 불편한 진실은 다음과 같습니다: 5개의 시제품 부품에서는 완벽하게 작동하던 공정이, 양산 규모인 5,000개로 확대되면 종종 무너진다는 점입니다. 첫 번째 시제품(First Article)에서 대량 생산(Mass Production)에 이르는 여정은 정밀 판금 가공 프로젝트가 그 견고함을 입증하는지, 아니면 시간과 비용, 그리고 고객 신뢰를 잃게 만드는 숨겨진 약점을 드러내는지를 가르는 분기점입니다.

각 생산 단계에서 무엇이 변화하고, 또 무엇이 반드시 일관되게 유지되어야 하는지를 이해하는 능력이, 원활하게 확장되는 정밀 가공 업체와 품질 문제로 인해 끊임없이 대응 조치를 취해야 하는 업체를 구분합니다.

첫 번째 시제품에서 대량 생산까지의 정밀도 확장

시제품에서 양산으로의 전환은 단일한 도약이 아닙니다. PEKO Precision에 따르면, 시제품 제작과 양산을 상호 교환 가능한 운영 모드로 간주하는 것이 일정 지연, 비용 초과, 규정 준수 실패 등 프로그램 문제의 근본 원인입니다. 각 단계는 고유한 목적을 달성하기 위해 설계되었으며, 서로 다른 정밀도 전략을 요구합니다.

1. 개념 검증(알파 프로토타입): 이 단계에서는 설계의 실현 가능성을 입증하는 것이 목표입니다—해당 부품을 의도한 형상에 근접하게 성형할 수 있는가를 확인하는 것입니다. 이때 허용 공차는 일반적으로 완화되어(±0.5mm~±1.0mm가 허용됨) 설계 개념을 검토하는 데 초점을 맞추며, 양산 준비 상태를 평가하지는 않습니다. 신속한 반복 제작을 위해 고무 패드 성형(rubber pad forming) 또는 점진 성형(incremental forming)과 같은 저비용 공정을 활용하세요. 이 단계에서 선정할 정밀 판금 가공 업체는 반복적인 정확성보다는 제작 속도와 유연성을 우선시해야 합니다. 단순 부품의 경우 하나의 프로토타입 당 비용은 $100~$1,000 수준이며, 복잡한 기능성 프로토타입의 경우 $10,000 이상이 소요될 수도 있습니다.
2. 기능성 프로토타입(베타 프로토타입): 이제 정밀도 요구 사항이 더욱 엄격해집니다. 이러한 부품은 조립체에 정확히 맞물려야 하며, 상호 작용하는 부품과의 인터페이스가 원활해야 하며, 기능 테스트를 통과해야 합니다. 목표 허용오차는 최종 사양(일반적으로 ±0.15mm ~ ±0.25mm)에 근접합니다. 재료 선택은 양산 의도와 일치해야 하며, 나중에 합금을 변경하면 새로운 스프링백 특성과 공정 변수가 추가로 발생할 수 있습니다. 모든 사항을 문서화하세요: 성형 파라미터, 재료 로트, 금형 구성 등. 이 데이터는 양산 확대를 위한 기준선이 됩니다.
3. 시범 생산(양산 전 시험 가동): 이 중요한 단계는 프로토타이핑과 본격적인 제조 사이를 연결합니다. 양산 의도에 부합하는 금형 및 공정을 사용하여 25~100개의 부품을 생산합니다. 제조 전문가들에 따르면, 이 단계의 종료 기준은 공정 능력 확보, 협력사의 성능 검증, 그리고 문제 추적 및 시정 조치 이행 여부를 확인해야 합니다. 기능성 프로토타입 대비 부품당 비용은 일반적으로 40~60% 감소하며, 이는 완전한 양산 규모에 대한 약속 없이도 양산 방법을 검증함으로써 달성됩니다.
4. 본격적인 양산: 검증된 공정을 통해 목표 생산량으로 확장합니다. 정밀도 요구 사항은 이제 타협할 수 없으며, 모든 부품이 사양을 충족해야 합니다. 초점은 개발 단계에서 실행 단계로 이동합니다: 표준화된 작업 지침서, 통계적 공정 관리(SPC), 그리고 시정 조치 시스템이 산출물을 안정적으로 유지합니다. 부품당 비용은 최저 수준에 도달하며, 일반적으로 시제품 가격 대비 70–90% 감소하지만, 금형 투자로 인해 초기 비용이 크게 전가됩니다.

단계 간 비용 차이는 상당합니다. 간단하고 저비용의 시제품은 $100–$1,000 수준일 수 있으나, 양산 준비 완료된 제품은 대량 생산 시 부품당 비용이 $10 미만으로 떨어질 수 있습니다—다만 복잡한 연속 성형 다이(Progressive Die)의 경우 금형 투자비가 $50,000을 넘을 수 있으며, 이를 충당한 후에야 가능합니다. 이러한 경제적 현실이 단계적 접근 방식을 촉진합니다: 양산용 금형 투자에 앞서 최소한의 투자로 설계를 검증합니다.

생산 단계 전반에 걸친 품질 점검 포인트

규모를 확장하면서도 정밀도를 유지하려면 각 전환 단계에서 구조화된 품질 게이트가 필요합니다. 공식적인 체크포인트가 없으면 작은 편차가 누적되어 중대한 양산 문제로 이어질 수 있습니다.

첫 번째 부품 검사(FAI)는 특별한 주의가 요구됩니다. 승인된 판금 부품(Approved Sheet Metal)에 따르면, 각 엄격한 허용오차는 CMM(3차원 측정기) 또는 광학 비교기와 같은 교정 완료된 고정밀 측정 장비를 사용해 신중하게 측정해야 합니다. ±0.002" 허용오차는 ±0.010" 특성보다 훨씬 더 많은 검사 시간을 소요하므로, 검사 자원을 이에 맞게 계획해야 합니다.

1. 프로토타입 종료 검토: 개념 검증 단계를 벗어나기 전에, 주요 리스크가 명확히 이해되었는지, 완화 전략이 수립되었는지, 그리고 다음 제작을 위한 필수 설계 변경 사항이 문서화되었는지를 확인해야 합니다. 프로토타입에서 얻은 치수 데이터는 기준 기대치를 설정합니다—허용오차가 완화되었더라도, 실제 기하학적 형상과 설계 의도 간 차이를 파악하는 것이 양산 계획 수립에 중요한 지침이 됩니다.
2. 디자인 확정 검증: 기능 프로토타입 완료 시, 통제된 기준선을 설정합니다. 이제 모든 변경 사항은 공식 엔지니어링 변경 명령서(ECO)를 통해 진행됩니다. 기능 수행에 핵심적인 치수들이 검사용으로 명확히 식별되고 표시되었는지 확인하십시오. 질문해 보세요: 각각의 엄격한 허용오차가 기능상 반드시 필요한가? 성능 저하 없이 GD&T 표기 중 일부를 단순화할 수 있는가?
3. 시범 생산 능력 평가: 시범 부품에 대해 통계 분석을 수행합니다. 핵심 치수에 대해 Cpk 값을 산출하되, 최소 목표치는 1.33, 정밀 가공 작업의 경우 선호 목표치는 1.67입니다. 사양 한계 쪽으로 편향되는 치수를 식별하십시오. 이는 본격적인 양산 투입 전 마지막 공정 조정 기회입니다.
4. 양산 준비 감사: 본격적인 양산 개시 전에, 작업 지침서가 완비되었는지, 작업자들이 교육을 받았는지, 입고 자재 검사 기준이 수립되었는지, 그리고 시정 조치 절차가 문서화되었는지를 확인하십시오. 또한 공정 중 검사 지점이 명확히 정의되었는지와 측정 시스템이 검증되었는지도 확인하십시오.
5. 지속적인 생산 모니터링: 중요 치수에 대해 통계적 공정 관리(SPC)를 도입합니다. 비정상 상태에 대한 대응 계획을 수립합니다. 불량 발생 전에 공정 편차를 조기에 탐지하기 위해 주기적인 능력 평가 연구를 실시합니다. 추적성을 확보하기 위해 모든 공정 변경 사항에 대한 상세 기록을 유지합니다.

공차 요구사항은 이 과정에서 자주 변화하지만, 항상 예상된 방향으로만 변화하는 것은 아닙니다. 초기 프로토타입 단계에서는 특정 공차가 과도하게 엄격하여, 이를 완화함으로써 생산 비용을 절감할 수 있다는 사실이 드러날 수 있습니다. 반면, 조립 테스트 단계에서는 원래 명시된 것보다 더 엄격한 제어가 필요한 핵심 인터페이스가 노출될 수도 있습니다. 핵심은 이러한 발견 사항을 문서화하고, 공식적인 개정 절차를 통해 변경 사항을 체계적으로 반영하는 데 있습니다.

자주 간과되는 한 가지 요소는 공급업체 전환입니다. 많은 프로그램에서 프로토타이핑 속도를 높이기 위해 개발용 공급업체를 사용하지만, 비용 및 생산 능력 확보를 위해 양산 단계에서는 다른 공급업체로 전환합니다. 이 전환 과정은 위험을 수반합니다—다른 설비, 다른 작업자, 다른 원자재 공급처가 개입되기 때문입니다. 귀하의 지역 근처에서 정밀 판금 가공 업체를 찾고 계실 때는, 선택한 협력업체가 프로토타이핑 단계와 양산 단계 모두를 지원할 수 있는지 반드시 고려하십시오. 프로토타이프 제작부터 양산까지 동일한 팀을 유지하면 인수인계 과정에서 발생하는 손실을 방지하고 양산 준비 기간을 단축할 수 있습니다.

가장 성공적인 규모 확대 노력은 프로토타입에서 양산으로의 여정을 급작스러운 전환이 아니라 의도적이고 단계적인 과정으로 다룹니다. 각 단계는 다음 단계의 리스크를 줄이기 위한 지식을 축적해 나갑니다. 초기 단계를 서두르면, 구조화된 검증 절차에서 사전에 포착되었을 문제들을 해결하기 위해 훨씬 더 오랜 시간과 비용을 투입하게 될 것입니다.

신중한 계획을 세웠음에도 불구하고 성형 결함은 여전히 발생합니다. 일반적인 품질 문제를 진단하고 해결하는 방법을 이해하면, 생산 전 과정에서 정밀도 목표를 달성할 수 있습니다.

성형 결함 및 품질 문제 해결

설정이 완벽해 보이고 공정 파라미터도 최적화되었으며, 처음 100개의 부품은 결함 없이 양호하게 생산됩니다. 그런데 247번째 부품에서 굴곡선 부위에 미세 균열이 나타납니다. 312번째 부품은 사양보다 2도 더 반발합니다. 500번째 부품이 되면, 점점 커지는 불량 부품 더미를 바라보며 도대체 무엇이 변했는지 고민하게 됩니다. 익숙한 상황인가요? 가장 철저하게 관리되는 정밀 판금 성형 공정조차도 결함을 완전히 피할 수는 없습니다. 어려움에 휘둘리는 것과 성공으로 이어지는 차이는, 근본 원인을 얼마나 신속하게 진단하고 시정 조치를 실행하느냐에 달려 있습니다.

기존 라인에서 판금 압연 문제를 해결하든, 새로운 공정을 검증하든, 일반적인 결함이 발생하는 원인을 이해하는 것은 반응적인 대응에서 예방 중심의 접근으로 전환하는 데 핵심이 됩니다. 여기서는 정밀 성형 과정에서 가장 흔히 발생하는 다섯 가지 문제와 그 해결 방법을 구체적으로 살펴보겠습니다.

일반적인 정밀 성형 결함 진단

효과적인 문제 해결은 정확한 진단에서 시작됩니다. 각 결함 유형은 특정 근본 원인을 시사하는 고유한 특징을 나타내며, 이를 적절히 인식할 수 있다면 원인을 신속히 파악할 수 있습니다.

탄성 복귀 압력을 해제한 후 성형된 부품이 부분적으로 원래의 평평한 상태로 되돌아가는 현상입니다. JLCCNC의 분석에 따르면, 재료는 성형 압력이 해제되면 자연스럽게 원래 형태로 복귀하려는 경향이 있습니다. 예를 들어, 지정된 각도가 90°인데 측정 결과 87°로 나타나거나, 성형 후 곡률 반경이 약간 확장되는 등의 현상을 관찰할 수 있습니다. 스테인리스강 및 티타늄과 같은 고인장 강재는 가장 심각한 스프링백을 보이며, 보정 조치 없이는 15° 이상 발생하기도 합니다.

주름creasing 성형된 표면, 특히 플랜지 및 드로잉 공정에서 주름, 처짐 또는 주름선 형태로 나타나는 결함입니다. 이 결함은 압축력에 의해 재료가 뭉쳐지는 현상으로 인해 발생하며, 일반적으로 플랜지 길이가 너무 길고 적절한 지지가 부족하거나 블랭크 홀더 압력이 부족할 때 발생합니다. 주름은 구조적 강도에는 영향을 미치지 않을 수 있으나, 정밀 가공이 요구하는 전문적인 외관을 해치며 종종 조립 시 간섭을 유발합니다.

균열 가장 심각한 결함 중 하나로, 굴곡선, 드로우 반경 또는 고응력 영역에서 눈에 띄는 균열이 발생하는 것이다. 일반적인 원인으로는 굴곡 반경이 너무 작거나, 곡률 방향과 반대 방향으로 굽히는 것, 혹은 연성(ductility)이 낮은 재료를 성형 한계 이상으로 사용하는 경우 등이 있다. 스프링백(springback)이나 주름(wrinkling)과 달리, 균열(cracking)은 보통 부품 전체를 폐기해야 하는 상황을 초래한다.

표면 결함 표면 손상에는 흠집, 갈링 자국(galling marks), 공구 인쇄 흔적(tool impressions), 오렌지 필 텍스처(orange peel texture) 등이 포함된다. 업계의 문제 해결 가이드에 따르면, 이러한 문제는 오염되거나 마모된 공구, 윤활이 부족한 상태, 또는 고압 영역에서 금속 간 직접 접촉(metal-to-metal contact)으로 인해 발생한다. 판금 가공 또는 2차 가공 공정에서 성형 과정으로 인한 표면 손상은 후속 공정에 추가적인 문제를 야기한다.

치수 드리프트 생산량 증가에 따라 목표 치수에서 점진적으로 벗어나는 현상을 나타냅니다. 제조 연구에서는 이를 생산량 증가와 함께 누적되는 미세한 변동들—예를 들어 성형 후 탄성 복원, 다이의 서서히 진행되는 마모, 또는 공장 내 온도 변화로 인한 소재 거동 변화 등—으로 규명합니다. 사양 내 부품이 처음에는 정상적으로 생산되지만, 시간이 지남에 따라 허용오차 한계 쪽으로 점차 이동하다가 결국 불량률이 급격히 상승하게 됩니다.

각 결함 유형에 대한 시정 조치

결함을 식별한 후, 해당 결함에 특화된 시정 조치를 통해 생산을 정상 궤도로 되돌릴 수 있습니다. 다음 표는 정밀 성형 공정을 위한 종합적인 문제 해결 가이드입니다:

결함 유형	시각적 지시등	근본 원인	수정 조치
탄성 복귀	지정된 사양을 초과하여 각도가 벌어짐; 설계된 반경보다 큰 반경; 방출 후 설계 기하학 형상과 일치하지 않는 부품	소재의 탄성 복원; 다이/펀치 각도 오류; 소재 강성 과소평가; 성형 압력 부족	목표 각도를 초과하여 2–8° 이상 과도하게 굽힘; 소성 변형을 위해 바텀업 다이(bottoming die) 또는 코이닝 다이(coining die) 사용; 재료의 스프링백 특성에 맞도록 공구 기하학적 구조 개선; 보정 값을 교정하기 위해 시험 굽힘 수행
주름creasing	굽힘 내측 표면에 주름 또는 접힘이 발생; 플랜지가 처짐; 드로잉 벽면에 파동 형성; 재료 분포 불균일	재료의 안정성을 초과하는 압축력 작용; 지지되지 않은 플랜지 길이가 과도함; 블랭크 홀더 힘이 부족함; 다이 설계가 부적절함	플랜지 길이 감소; 블랭크 홀더 압력 증가; 드로우 비드(draw bead) 또는 제한 기능 추가; 재료 유동 제어 성능이 우수한 강성 높은 다이 사용
균열	굽힘 선 상에서 가시적인 균열 발생; 드로잉 반경부에서 미세 균열 발생; 고응력 영역에서 재료 분리 현상	굽힘 반경이 너무 작음; 곡률 방향이 재료의 입자 방향과 평행함; 연성(연신율)이 낮은 재료 사용; 재료 성형 한계를 초과함	굽힘 반경 증가; 굽힘 방향을 입자 방향에 수직으로 배치; 연성(연신율)이 높은 합금으로 변경; 취성 재료의 경우 어닐링 또는 사전 가열 고려
표면 결함	스크래치; 갈림 자국; 공구 압입 흔적; 오렌지 껍질 질감; 잘못된 위치에 발생한 폴리싱 자국	공구 마모 또는 오염; 부적절하거나 잘못된 윤활제 사용; 금속 대 금속 접촉 과다; 오염된 소재	다이를 정기적으로 세척 및 연마; 소재에 적합한 윤활제를 적용; 코팅 처리된 공구(티타늄 질화물, 질화 처리) 사용; 입고 소재 검사 실시
치수 드리프트	명목값에서 점진적으로 벗어나는 경향; 시간 경과에 따른 Cpk 저하 증가; 부품 치수가 점차 허용 한계에 근접	공구 마모 누적; 소재 로트 변동; 온도 변화; 탄성 복원 불일치	SPC 도입 및 추세 모니터링 수행; 마모 보상용 주기적 셰임 추가(0.02–0.05mm); 소재 조달 관리 강화; 작업장 온도 일정 유지

특히 판금 부품의 치수 공차 문제의 경우, 통계적 공정 관리(SPC) 연구에서는 Cpk 값을 지속적으로 모니터링할 것을 권장합니다—값이 1.33 미만으로 떨어지는 현상을 조기 경고 신호로 주의하십시오. 좌표 측정기(CMM)를 활용한 점검과 지속적인 추세 분석을 병행하면, 불량이 발생하기 전에 공차 편차를 사전에 포착할 수 있습니다.

중형 이상의 판금 결합 작업은 이러한 문제를 더욱 악화시킵니다. 성형된 부품이 용접 또는 기계식 체결 공정으로 이동할 때, 성형 과정에서 발생한 결함이 전체 조립체로 전파됩니다. 예를 들어, 브래킷에서 0.5mm의 치수 편차가 발생하면 용접 접합부에서는 1mm의 간극으로 확대되며, 이로 인해 허용 가능한 공차 누적 한계를 초과하게 됩니다.

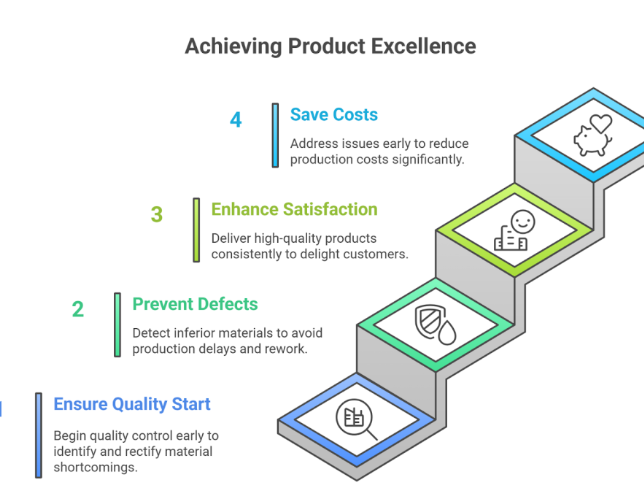

예방 전략 및 품질 검사 포인트

반응형 문제 해결은 생산을 계속 유지시켜 주지만, 예방은 문제를 귀하의 시간과 예산을 소비하기 전에 근본적으로 제거합니다. 다음의 품질 검사 포인트를 성형 공정에 통합하십시오:

• 입고 자재 검증: 두께, 경도 및 곡물 배향이 사양과 일치하는지 확인하십시오. 제조 연구에 따르면, 검증된 소재 롤을 요구하고 저장 조건을 관리하면 치수 변동을 절반으로 줄일 수 있습니다.
• 초품 검사: 모든 양산 시작 시 첫 번째 부품의 주요 치수를 측정하십시오. 첫 번째 부품(First Article) 검사가 통과하기 전까지는 해당 로트를 출하하지 마십시오. 문제를 1번 부품에서 발견하는 데 드는 비용은 500번 부품에서 발견할 때보다 훨씬 적습니다.
• 금형 정비 일정: 예방 정비를 달력 기반이 아닌 사이클 수 기반으로 수립하십시오. 표준 합금을 사용할 경우 다이(die)는 보통 1,000회 타격당 0.02mm씩 마모되며, 이 누적량이 허용 오차 범위를 초과하기 전에 점검 및 셰임(shimming)을 계획하십시오.
• 공정 중 샘플링: 샘플링 빈도는 과거 안정성 데이터를 기반으로 정의하십시오. 안정된 공정의 경우 50번째 부품마다 샘플링할 수 있으나, 새로 인증된 공정은 능력(Capability)이 입증될 때까지 10번째 부품마다 측정해야 할 수도 있습니다.
• 환경 모니터링: 정밀 공차를 유지해야 하는 경우 작업장 온도를 모니터링하세요. 10도의 온도 변화는 치수를 수백 분의 일 밀리미터 단위로 이동시킬 수 있으며, 이는 정밀 가공 품목을 사양 범위에서 벗어나게 만들기에 충분합니다.

지속적으로 발생하는 문제를 진단할 때는 여러 변수를 동시에 조정하려는 유혹을 억제하세요. 하나의 파라미터만 변경하고, 결과를 측정하며, 발견 사항을 기록하세요. 체계적인 격리 방식은 진정한 근본 원인을 식별하는 데 효과적이며, 무작위적인 접근법은 기존 문제를 은폐하면서 오히려 새로운 문제를 야기합니다.

예방 비용과 시정 비용의 경제성 차이는 매우 큽니다. 입고 검사 과정에서 균열 결함을 조기에 포착하는 데는 몇 분이 소요되지만, 최종 조립 단계에서 이를 발견하게 되면 수 시간에 달하는 재작업, 긴급 대체 부품 조달, 그리고 잠재적인 납기 지연 등이 발생할 수 있습니다. 중형 이상의 판금 조립 부품(heavy duty sheet metal joining assemblies)의 경우, 성형 결함이 용접 공정까지 전파되면 수리가 아닌 부품 전체 교체가 필요할 수 있습니다.

실시간 모니터링과 과거 추세 분석을 통합한 품질 관리 시스템은 결함 발생 방지에 가장 강력한 방어선을 제공합니다. 최신 자동화 기술은 이를 한 단계 더 발전시켜, 부품이 폐기된 후가 아니라 결함이 발생하기 이전에 바로 교정을 수행할 수 있도록 합니다.

현대 정밀 성형 공정에서의 자동화 및 기술

다음과 같은 어려움을 겪는 제조업체들이 많습니다: 귀사에서 가장 숙련된 프레스 브레이크 작업자가 내년에 퇴직할 예정인데, 이와 유사한 숙련도를 갖춘 대체 인력을 확보하는 것이 거의 불가능해 보입니다. 한편, 고객들은 이전보다 훨씬 더 엄격한 허용오차를 요구하고 있습니다. 익숙하게 들리시나요? 제조업계의 숙련 인력 부족 문제는 단순한 인사(HR) 문제를 넘어, 정밀도 문제이기도 합니다. 전문 지식을 가진 인재가 회사를 떠날 때, 일관성 역시 함께 사라지는 경우가 많습니다.

다행히도, 자동화 기술은 정밀도 향상이라는 실질적인 결과를 달성하면서 이 격차를 메우고 있습니다. 산업 자동화 연구에 따르면 로봇의 효율성은 정밀도와 반복 정확도—동일한 작업을 동일한 정확도 수준을 유지하면서 지속적으로 수행할 수 있는 능력—으로 측정된다. 정밀 가공용 판금 가공 공정에서는 이는 치수 변동성 감소 및 불량 부품 발생률 감소로 직접적으로 이어진다.

성형 정밀도 향상을 위한 자동화 기술

최신 금속 가공 및 기계 가공 시설은 점차 인간에 의한 변동성을 제거하기 위해 상호 연동되는 통합 자동화 시스템에 의존하고 있다. 각 기술은 특정 정밀도 관련 과제를 해결한다.

• 적응형 벤딩 기능을 갖춘 CNC 프레스 브레이크: 이러한 시스템은 재료 특성을 실시간으로 측정하고, 그 변화에 자동으로 보상한다. 공정 중 각도 측정 시스템은 스토크 진행 중 스프링백(springback)을 감지하여 즉시 보정함으로써 최초 시도부터 정확한 벤딩을 가능하게 한다. 이는 신규 재료 배치 시 숙련된 작업자조차 필요로 하는 시행착오(trial-and-error)를 완전히 제거한다.
• 로봇 물자 취급 시스템: 산업 전문 매체에 따르면, 로봇 벤딩 셀은 맞춤형 설계 시스템을 통해 보다 높은 유연성을 확보해 왔다. 로봇은 각 사이클마다 밀리미터 이하의 반복 정밀도로 블랭크를 정확히 위치시켜, 수작업 적재 시 발생하는 위치 편차를 제거한다. 이제 한 명의 작업자가 정확성을 희생하지 않고도 여러 대의 기계를 동시에 관리할 수 있다.
• 라인 내 측정 시스템: 최근 연구 고정밀 기하학적 측정을 위해 광학 센서가 널리 도입되고 있으며, 실시간 결함 탐지를 위해 음향 방출 센서가 사용되고 있음을 강조한다. 이러한 시스템은 불량이 발생하기 이전에 치수 편차를 감지하여, 통계적 샘플링에 의존하는 것이 아니라 모든 부품을 개별적으로 측정한다.
• 자동 공구 조정 시스템: 프레스 브레이크 자동화에는 이제 물리적인 공구 교체 없이 다양한 재료, 두께 및 벤드 반경에 따라 공구를 자동으로 조정하는 기능이 포함된다. 이는 작업자가 서로 다른 가공 작업을 위해 수동으로 공구를 설정할 때 발생하는 세팅 오류를 제거한다.
• 예측 정비 시스템: '사전 예방적' 유지보수는 센서와 컴퓨터 분석을 활용하여 부품 품질에 영향을 미치기 전에 필요한 유지보수를 식별함으로써, 생산 라운드 간 치수 편차를 유발하는 점진적인 금형 마모를 방지합니다.

이러한 기술들이 통합될 때 정밀도 향상 효과는 배가됩니다. 적응형 벤딩 및 온라인 측정 기능을 갖춘 로봇 셀은 편차가 자동 보정 명령을 유발하는 폐루프 시스템을 구축하며, 이때 인간의 개입이 필요하지 않습니다.

인간 전문성과 자동화 시스템의 균형

자동화는 숙련된 인력의 필요성을 없애지 않으며, 단지 그들의 역할을 전환시킬 뿐입니다. 과거에는 수작업 조정을 수행하던 숙련된 운영자는 이제 시스템을 프로그래밍하고, 데이터 추세를 해석하며, 자동화 시스템에서 경고된 예외 상황을 처리합니다. 이러한 역할 전환은 복잡한 형상이나 특수 재료로 인해 여전히 인간의 판단이 유리한 중량 금속 가공의 어려움을 해결합니다.

정밀 판금 절단 공정과 성형 셀이 통합된 사례를 고려해 보십시오. 다음에 따르면 장비 제조업체 산업 4.0를 수용한다는 것은 단순히 기계를 연결하고 무인 운영을 수행하는 것을 넘어서는 의미이며, 인간의 전문 지식이 자동화된 실행을 이끄는 스마트 팩토리를 구축해야 함을 뜻합니다. 디지털 혁명은 작업자들을 반복적인 수작업이 아닌 감독 역할로 전환시킵니다.

• 프로그래밍 및 세팅: 숙련된 기술자들이 성형 프로그램을 개발하고 최적화하여, 엔지니어링 요구사항을 자동화 시스템이 반복적으로 실행할 수 있는 기계 명령어로 변환합니다.
• 예외 처리: 센서가 이상 현상—예: 비정상적인 재료 거동, 예상치 못한 힘 측정값, 허용 오차 범위를 벗어난 측정 결과—를 탐지하면, 인간의 전문 지식을 바탕으로 근본 원인을 진단하고 교정 조치를 시행합니다.
• 지속적인 개선: 숙련된 인력이 생산 데이터를 분석하여 자동화만으로는 식별할 수 없는 최적화 기회를 파악합니다.
• 품질 검증: 라인 내 시스템이 일상적인 측정 작업을 처리하지만, 복잡한 GD&T(기하공차 및 검사) 요구사항과 최종 검사는 종종 인간의 해석을 필요로 합니다.

인력 부족은 실제로 자동화 도입을 통해 정밀도 향상을 가속화합니다. 업계 전망에 따르면, 글로벌 로봇 시장은 2025년까지 670억 달러에 이를 것으로 예상되며, 이는 숙련된 인력을 충분히 확보하지 못한 제조업체들이 수작업보다 훨씬 일관된 결과를 제공하는 자동화 기술로 전환함에 따라 부분적으로 촉진되고 있습니다.

자동화 투자를 검토 중인 운영 부서의 경우, 정밀도 향상 효과가 단순한 노동 비용 절감을 넘어서는 투자 타당성을 종종 입증합니다. 폐기율 감소, 재작업 제거 및 첫 번째 통과 시 품질의 일관성 확보는 생산량 증가에 따라 복리로 누적되는 투자 수익을 창출합니다. 핵심 질문은 자동화가 정밀도를 향상시키는지 여부가 아니라, 귀사의 허용 오차 요구사항과 생산량이 표준 가공 방식 대비 자동화 투자의 가치를 입증하기에 충분한지 여부입니다.

정밀 가공 대비 표준 가공의 비용 분석

당신은 기술을 숙달했고, 재료를 선택했으며, 핵심 공정을 자동화했습니다. 그러나 조달 관리자들을 잠 못 이루게 하는 근본적인 질문은 바로 이것입니다: 정밀도가 실제로 비용 대비 효과를 낼까요? 고정밀 금속 부품의 초기 비용은 분명히 더 높습니다. 더 엄격한 허용오차는 우수한 장비, 숙련된 작업자, 그리고 철저한 품질 관리 시스템을 요구합니다. 그러나 단지 초기 가격에만 초점을 맞추는 것은 업계 전문가들이 ‘제조업에서 가장 흔히 범하는 함정 중 하나’라고 지적하는 오류입니다. 진정한 해답은 총 소유비용(Total Cost of Ownership)에 있으며, 그 수치는 종종 사람들을 놀라게 합니다.

정밀 금속 가공이 프리미엄 투자를 정당화하는 경우와 표준 가공이 경제적으로 더 합리적인 경우를 구체적으로 분석해 보겠습니다.

정밀 성형이 높은 투자를 정당화하는 경우

정밀 판금 성형은 그 이유가 분명하여 높은 가격을 요구합니다. 더 엄격한 허용오차는 고급 장비, 특수 공구 및 강화된 품질 관리 시스템을 필요로 합니다. 그러나 이 결정은 단순히 ‘정밀 가공을 감당할 수 있는가?’가 아니라 ‘부정확함으로 인한 결과를 감당할 수 있는가?’에 대한 질문입니다.

제조업 관련 연구에 따르면, 품질 관련 비용은 일반적인 운영에서 매출액의 15~20%를 차지하며, 경우에 따라 전체 운영 비용의 최대 40%에 달하기도 합니다. 이러한 숨겨진 비용에는 재작업, 폐기물, 보증 청구, 그리고 초기 견적서에는 반영되지 않는 생산 지연 등이 포함됩니다.

다음과 같은 경우 정밀 성형은 투자 가치를 입증합니다:

• 조립 요구사항이 엄격할 때: 지정된 허용오차 범위 내에서 여러 부품과 정확히 맞물려야 하는 부품은 조립 시 비용이 많이 드는 맞춤 가공, 셰임(shimming), 조정 작업을 제거합니다. 매번 완벽하게 맞는 브래킷은 수동으로 조정이 필요한 브래킷에 비해 수 시간을 절약합니다.
• 2차 가공 공정을 생략할 수 있을 때: 정밀 성형 부품은 일반적으로 표준 허용 오차 부품에 요구되는 기계 가공, 연마 또는 마감 공정 단계를 생략합니다. 이러한 생략된 공정은 실질적인 비용 절감을 의미합니다.
• 실패로 인한 결과는 심각합니다: 의료용 시트 메탈 가공 및 항공우주 분야의 금속 성형 및 벤딩 응용 분야에서는 치수 불량을 용인할 수 없습니다. 거부된 의료 임플란트나 지상에 정비 중인 항공기의 비용은 성형 공정 프리미엄을 훨씬 초과합니다.
• 생산량이 금형 투자 비용을 정당화합니다: 고정밀 금형은 초기 투자 비용이 더 크지만, 생산 라운드 전체에서 단위당 품질 비용을 낮추면서 보다 일관된 부품을 생산합니다.

한 제조 업체 사례 연구에 따르면, 정밀 공학 방법을 도입한 후 불량률이 5.3%에서 1.2%로 감소하였으며, 이 감소 효과로 인해 향상된 공정에 대한 투자 비용이 수개월 만에 회수되었습니다.

소유 비용 총액 고려사항

초기 견적은 단지 빙산의 일각일 뿐입니다. 총 소유 비용(TCO) 분석을 통해 보면, 낮은 가격의 옵션은 일반적으로 강재 등급, 설계 최적화, 가공 정밀도 또는 열처리 측면에서 타협을 의미하며, 이러한 절감 효과는 "생산 과정에서 비용이 배로 증가하며 거의 필연적으로 나중에 되돌아옵니다."

표준 허용오차 부품의 하류 공정에서 발생하는 상황을 고려해 보십시오:

• 조립 인건비 증가: 조정, 셰임(Shimming), 재가공이 필요한 부품은 부품 가격에 반영되지 않는 숙련된 노동 시간을 소비합니다
• 불량률 상승: 전통적인 제조 방식은 부품을 원재료 블록에서 절단, 밀링 또는 연삭하여 제작할 때 최대 80%의 원재료를 낭비할 수 있습니다
• 품질 검사 비용 증가: 느슨한 허용오차는 보다 광범위한 검증과 높은 표본 추출 비율을 요구합니다
• 보증 청구 누적: 치수 불일치는 현장에서의 고장으로 이어져 기업 평판을 훼손하고, 비용이 많이 드는 시정 조치를 필요로 합니다

다음 표는 정밀 가공 방식과 표준 가공 방식 간의 실제 비용 요인을 비교합니다:

비용 요인	표준 제작	정밀 제작	순 영향
금형 투자비	초기 비용이 낮음; 기본 다이 및 고정구 사용	40–100% 높음; 허용 오차가 더 좁은 정밀 연마 공구 사용	초기 투자 비용은 높으나, 생산량에 따라 분할 상각됨
부품당 성형 비용	낮음; 사이클 시간이 빠르고 숙련도가 낮은 인력 필요	15–30% 높음; 사이클 시간이 느리고 공정 제어 수준이 향상됨	하류 공정에서의 절감액이 증가분을 초과할 경우 프리미엄이 정당화됨
폐기율	일반적으로 3–8%; 복잡한 형상의 경우 더 높음	0.5–2% (일반적); 허용 오차 범위 내에서 일관된 출력	재료 절약 효과가 부품당 프리미엄 비용을 종종 상쇄함
부가 작업	자주 요구됨: 기계 가공, 연마, 맞춤 조정	종종 제거되거나 최소화됨	제거된 공정은 부품 총 원가의 20–50%를 절감할 수 있음
품질 보증	높은 샘플링 비율; 더 많은 검사 인력 필요	샘플링 감소; SPC(통계적 공정 관리)로 제어되는 공정	공정 검증 후 지속적인 품질 비용 감소
조립 노동비	맞춤 조정, 보정, 재작업이 일반적임	직접 조립; 최소한의 조정만 필요	생산량 증가에 따른 노동 절약 효과가 복리로 누적됨
보증/현장 고장	치수 불일치로 인한 위험 증가	일관된 품질로 인한 현장 문제 감소	브랜드 평판 보호 및 시정 비용 절감

산업 분야별 투자 수익률(ROI) 시나리오

정밀 가공 투자에 대한 수익률은 적용 분야에 따라 크게 달라집니다. 주요 산업 분야별 경제적 효과는 다음과 같습니다:

자동차 응용 프로그램: 대량 생산은 비용과 절약 효과를 모두 증폭시킵니다. 연간 10만 개 생산되는 섀시 브래킷의 경우, 정밀 성형 공정을 도입하면 부품당 $0.15의 추가 비용이 발생할 수 있지만, 1개의 2차 기계 가공 공정을 제거함으로써 부품당 $0.40을 절약할 수 있습니다. 이를 연간 생산량에 곱하면, 단일 부품 번호에서만 연간 $25,000의 절약 효과를 얻게 됩니다. 또한 연구에 따르면, 맞춤 제작을 통한 정밀 엔지니어링은 최고 수준의 품질 기준을 유지하면서 제조 비용을 최대 40%까지 절감할 수 있습니다.

항공우주 산업 금속 성형 및 벤딩: 허용 오차 초과는 단순히 비용이 많이 드는 문제가 아니라, 잠재적으로 치명적인 결과를 초래할 수 있습니다. 정밀 성형된 항공기 외피 패널은 일반 가공 방식보다 비용이 더 높지만, 대안으로는 광범위한 수작업 맞춤 조정, 재가공으로 인한 응력 집중, 그리고 인증 관련 복잡성이 수반됩니다. 비행 핵심 부품의 경우, 정밀성은 선택 사항이 아니라 최소 허용 기준입니다. 제거된 2차 가공 공정과 감소된 검사 요구사항으로 인해, 총 소유 비용(TCO)을 적절히 산정할 경우 정밀 성형이 오히려 낮은 비용의 선택지가 되는 경우가 많습니다.

의료용 판금 가공: 임플란트, 수술 기구, 진단 장비 하우징 등은 절대적인 치수 일관성을 요구합니다. 단위 간 치수가 0.5mm 차이 나는 수술용 견인기(리트랙터)는 제조 비용 절감액을 압도하는 규모의 법적 책임 위험을 초래합니다. 의료 분야 응용에서는 정밀 성형에 대한 투자 수익률(ROI)이 일반적으로 가장 높은데, 이는 품질 결함이 교체 비용을 훨씬 넘어서는 결과—규제 당국의 조치, 소송, 환자 피해—를 초래하기 때문입니다.

일반 산업용: 이곳에서 결정을 내릴 때는 신중한 분석이 필요합니다. 중요한 인터페이스가 없는 단순한 외함(엔클로저)의 경우 정밀 가공 비용을 지불할 만한 가치가 없을 수 있습니다. 그러나 여러 조립체와 인터페이스되는 브래킷이나 현장에서 상호 교환성이 요구되는 부품은, 응용 분야가 평범해 보일지라도 정밀 성형 공정의 이점을 얻는 경우가 많습니다.

정밀도 관련 정보 기반 의사결정

정밀도 요구사항을 명시하기 전에 다음 의사결정 프레임워크를 차례대로 검토하세요:

1. 하류 비용 분석: 치수 변동으로 영향을 받는 모든 공정—조립, 검사, 재작업, 보증 서비스—를 식별하고, 각 공정의 현재 비용을 산정하세요.
2. 공차 가치 산정: 각 하류 비용을 제거하는 데 어떤 경제적 가치가 있을까요? 이를 통해 정밀 성형 공정에 투자할 수 있는 최대 프리미엄 금액을 도출할 수 있습니다.
3. TCO 기반 견적 요청: 협력업체에게 금형비, 부품당 비용, 품질 관리 비용을 별도로 분류하여 제시해 달라고 요청하세요. 업계 권고사항에 따르면, 견적서를 난해한 '블랙박스'로 간주하지 말고, 세부적인 비용 분석을 통해 꼼꼼히 검토해야 합니다.
4. 생산 수명 동안 평가: 정밀 가공을 위한 높은 금형 투자 비용은 예상 생산량 기준으로 분할 상각 시 장기적으로 더 낮은 총 소유 비용을 달성할 수 있습니다.
5. 위험 비용을 고려하세요: 현장에서의 고장, 납기 지연, 또는 손상된 고객 관계에 드는 비용은 얼마입니까? 이러한 종종 간과되는 요인들이 정밀 가공 쪽으로 균형을 기울이게 만드는 경우가 많습니다.

최고의 성과를 달성하는 제조업체들은 "어떻게 해야 성형 비용을 최소화할 수 있을까?"가 아니라 "품질 요구사항을 충족하면서 어떻게 전체 제품 비용을 최소화할 수 있을까?"를 묻습니다. 이와 같은 관점의 전환은 정밀 판금 성형—초기 투자 비용이 높음에도 불구하고—완벽한 부품을 실현하기 위한 총 비용 측면에서 가장 경제적인 해결책임을 보여주는 경우가 많습니다.

비용-편익 분석이 완료된 후 마지막 단계는 정밀도 약속을 실제로 이행할 수 있는 성형 파트너를 선정하는 것입니다. 이 결정 과정에서 인증, 역량, 그리고 지원 서비스는 신뢰할 수 있는 공급업체와 위험한 선택지를 구분해 줍니다.

적절한 정밀 성형 파트너 선정

성형 기술, 재료 특성, 품질 관리 방법을 이해하기 위해 상당한 노력을 기울이셨습니다. 그러나 현실은 이렇습니다: 귀하의 정밀 가공 결과는 결국 해당 작업을 수행하는 파트너에 달려 있습니다. 공급업체 웹사이트에 '정밀 가공 역량'이라고 명시되어 있다 하더라도, 검증된 인증서, 입증된 장비, 그리고 실적 기반의 엔지니어링 지원이 뒷받침되지 않으면 그 말은 별다른 의미가 없습니다. 부적절한 파트너를 선택하면 허용 오차를 벗어난 제품, 납기 지연, 그리고 이 전체 프로세스가 방지하고자 하는 고비용 결함이 발생하게 됩니다.

그렇다면, 실제로 정밀 성형 능력을 갖춘 판금 가공 업체와 단지 자사 역량을 과장하여 마케팅만 하는 업체를 어떻게 구분할 수 있을까요? 그 해답은 정밀 가공 결과와 직접적으로 연관된 특정 역량, 인증서, 그리고 지원 서비스를 평가하는 데 있습니다.

성형 파트너 평가 시 고려해야 할 핵심 역량

잠재적 공급업체를 평가할 때는 일반적인 주장에서 벗어나 정밀한 성능을 예측할 수 있는 구체적인 사항에 주목해야 합니다. 제조업계 전문가들에 따르면, 전문 가공 파트너사는 CAD 모델링 및 프로토타이핑부터 레이저 절단, 벤딩, 용접, 최종 마감까지 모든 단계를 내부에서 직접 관리합니다. 이러한 통합된 운영 체계는 일관된 품질, 단축된 납기 기간, 그리고 보다 정확한 원가 관리를 보장합니다.

• 통합 제조 역량: 가공, 기계 가공, 마감, 조립 등 모든 공정을 한 지붕 아래에서 처리하는 파트너사는 업체 간 인수인계 과정에서 발생할 수 있는 오류를 없앱니다. TMCO 방식의 운영이 모든 공정을 내부에서 수행할 경우, 허용오차 정보가 소실될 수 있는 의사소통 격차가 발생하지 않습니다.
• 고급 측정 시스템: 좌표측정기(CMM), 레이저 기반 검사 시스템, 광학 비교기 등을 확인하세요. 업계 자료에 따르면, 이러한 장비는 마이크론 단위의 정확도를 검증할 수 있으며, 가장 미세한 편차조차 성능에 영향을 미치는 산업 분야에서 특히 중요합니다.
• 적응형 제어 기능을 갖춘 CNC 장비: 실시간 각도 측정 및 자동 스프링백 보정 기능을 갖춘 현대식 프레스 브레이크는 수작업 방식으로는 달성할 수 없는 일관된 품질을 제공합니다. 장비의 사용 연수, 정비 일정, 기술적 역량에 대해 문의해 보세요.
• 제조를 위한 설계(DFM) 지원: 최고의 협력 파트너사는 프로젝트 첫날부터 공동 작업하여 가공성과 비용 효율성을 고려한 설계 검토를 수행합니다. 이러한 엔지니어링 협업은 오류를 최소화하고 납기 기간을 단축하며 부품이 설계 의도대로 성능을 발휘하도록 보장합니다. 예를 들어, 샤오이 (닝보) 금속 기술 shaoyi는 양산 개시 전에 설계를 최적화하는 데 도움을 주는 종합적인 DFM(Design for Manufacturability) 지원 서비스를 제공하여, 변경 비용이 아직 낮은 시점에서 잠재적 정밀도 문제를 조기에 발견할 수 있도록 합니다.
• 신속한 프로토타이핑 기능: 개발 과정에서는 속도가 중요합니다. 소규모 신속 시제품 제작 서비스(예: 소이의 5일 신속 시제품 제작 서비스)를 제공하는 파트너사는 정밀도를 희생하지 않으면서도 설계 검증과 신속한 반복 개선을 가능하게 하여, 공차를 아직 최적화 중인 상황에서 빠른 피드백을 확보하는 데 특히 유용합니다.
• 견적 응답 속도: 파트너의 견적 처리 시간은 일반적으로 그들의 운영 효율성을 반영합니다. 샤오이(Shaoyi)의 12시간 견적 처리는 체계적인 프로세스와 공학적 역량을 보여주며, 이는 신뢰할 수 있는 양산 실행으로 이어집니다. 견적 처리가 느린 경우는 종종 양산도 느릴 가능성을 시사합니다.

정밀 판금 가공 업체를 평가할 때는 구두 약속을 받아들이기보다는, 능력 관련 문서를 요청해야 합니다. 장비 목록, 측정 시스템 인증서, 그리고 유사한 허용 오차 요구사항을 성공적으로 완료한 사례 자료 등을 요청하세요.

중요한 인증 기준

인증서는 공급업체의 품질 관리 시스템이 정립된 표준을 충족함을 제3자에 의해 검증받은 근거를 제공합니다. 정밀 성형 분야에서는 산업별 적용 목적에 따라 특정 인증서가 특히 중요하게 작용할 수 있습니다.

• IATF 16949 (자동차): 인증 전문가들에 따르면, 이 프레임워크는 ISO 9001 표준을 자동차 산업 특화 가이드라인으로 정리하여, 자동차 제품 전반에 걸쳐 일관성, 안전성 및 품질을 한층 강화합니다. 법적 의무는 아니지만, 이 인증을 보유하지 않은 공급업체는 자동차 고객사와 협업하기 어려운 경우가 많습니다. 샤오이(Shaoyi)는 차량의 섀시, 서스펜션 및 구조 부품 등 정밀도가 차량 안전에 직접적인 영향을 미치는 분야를 대상으로, 자동차 응용 분야 전용 IATF 16949 인증을 유지하고 있습니다.
• ISO 9001: IATF 16949가 기반으로 하는 기본 품질 관리 표준입니다. 이 인증은 문서화된 프로세스, 품질 관리 조치 및 지속적 개선 시스템이 도입되어 있음을 확인합니다.
• AS9100 (항공우주): 항공우주 금속 성형 응용 분야를 위한 이 인증은 ISO 9001에 항공산업 특화 요구사항을 추가하여, 비행 핵심 부품에 필수적인 추적성, 구성 관리 및 위험 평가를 다룹니다.
• ISO 13485 (의료용): 의료기기 제조는 의료 분야 응용에 특화된 이 전문 품질 기준을 요구하며, 설계 관리, 위험 관리 및 규제 준수를 포함한다.
• NADCAP: 열처리 또는 비파괴 검사와 같은 특수 공정의 경우, NADCAP 인증은 항공우주 및 국방 분야 응용에서 공정 관리에 대한 추가적인 신뢰성을 제공한다.

인증 확인은 이진적이다—해당 기업이 기준을 충족하느냐 아니냐의 여부만 존재한다. 업계 가이드라인에 따르면, IATF 16949 인증 상태에는 변형이나 차등이 없다. 요구사항 준수는 기업이 결함을 최소화하고 폐기를 줄이기 위한 능력과 헌신을 입증하는 것이다. 현재 유효한 인증 서류를 요청하고, 귀사의 업무를 담당할 구체적인 공정 및 장소를 해당 문서가 포함하는지 반드시 확인하라.

파트너 선정을 위한 평가 프레임워크

인증 및 역량을 넘어서, 최종 선정 시 다음의 실무적 요인들을 고려하라:

• 생산량 유연성: 파트너사가 프로토타입 수량과 양산을 모두 처리할 수 있습니까? 일부 정밀 판금 가공 업체는 소량 생산에 뛰어나지만 대량 생산 시 품질 일관성을 유지하는 데 어려움을 겪습니다. 반면 다른 업체는 양산 공정에 최적화되어 있으나 신속한 프로토타입 제작은 제공하지 못합니다. 이상적인 파트너사는 이러한 범위 전반을 아우르는 능력을 갖추어야 하며, 예를 들어 급속 프로토타이핑부터 자동화된 양산까지 전 과정을 제공하는 운영 역량을 보유해야 합니다.
• 공학적 협업의 심도: 제조 전문가들에 따르면, 엔지니어는 설계 단계 초기부터 고객과 협력하여 가공성 검토(DFM)를 수행해야 합니다. 이러한 협업은 오류를 최소화하고 각 부품이 의도한 대로 기능하도록 보장합니다. 유사한 응용 분야에서 파트너사의 엔지니어링 팀이 쌓은 경험에 대해 문의해 보십시오.
• 문서화된 품질 관리 시스템: 입고 원자재 검사, 공정 중 관리 및 최종 검증 절차에 대한 정보를 요청하십시오. ISO 인증 품질 경영시스템 하에서 운영되는 파트너사는 원자재 선정부터 최종 검사에 이르기까지 문서화된 표준을 준수합니다.
• 의사소통 및 반응성: 정밀도 문제는 신속한 해결이 요구됩니다. 견적 과정 중 잠재적 협력사가 문의에 어떻게 대응하는지를 평가하세요—현재의 응답 속도는 생산 중 발생할 수 있는 문제에 대한 그들의 대응 속도를 예측해 줍니다.
• 유사 응용 분야에서의 실적: 귀사의 특정 산업 분야에서 d&v 정밀 판금 가공을 수행한 경험이 있는 협력사는 귀사 부품이 직면하는 고유한 도전 과제를 잘 이해합니다. 유사한 프로젝트 사례 및 참고 고객 정보를 요청하세요.

금속 가공 설계 소프트웨어 호환성 역시 중요합니다. 최신 CAD/CAM 시스템을 사용하는 협력사는 귀사의 설계 파일을 직접 활용할 수 있어, 파일 변환 오류를 줄이고 견적에서 양산까지의 기간을 단축시킬 수 있습니다. 귀사의 네이티브 파일 형식을 별도의 광범위한 변환 없이 바로 수용할 수 있는지 반드시 확인하세요.

선정 과정은 궁극적으로 파트너의 역량을 귀사의 특정 정밀도 요구사항과 일치시키는 것으로 귀결됩니다. d&v 정밀 판금 건축 부품에 완벽하게 적합한 공급업체가 IATF 16949 준수를 요구하는 자동차 섀시 브래킷에는 이상적이지 않을 수 있습니다. 먼저 절대 타협할 수 없는 요구사항을 명확히 정의한 후, 해당 구체적인 기준에 따라 파트너를 평가하십시오.

정밀 판금 성형이 올바르게 수행될 경우—즉, 적절한 기법, 재료, 품질 관리 및 제조 파트너를 활용할 경우—일반 가공에서 흔히 발생하는 고비용 결함은 단순히 발생하지 않습니다. 정밀도에 대한 투자는 재작업의 제거, 불량률 감소, 조립 공정의 간소화, 그리고 설계대로 정확히 작동하는 제품을 통해 실질적인 수익을 창출합니다. 이는 ‘거의 작동하는 부품’과 ‘항상 완벽하게 작동하는 부품’ 사이의 차이입니다.

정밀 판금 성형에 관한 자주 묻는 질문

1. 정밀 판금 가공이란 무엇입니까?

정밀 판금 가공은 얇은 금속 재료(일반적으로 두께 0.1mm~3mm)를 복잡한 형상으로 성형하면서 ±0.1mm 이하의 매우 엄격한 치수 공차를 유지하는 제조 공정입니다. 일반적인 판금 가공이 ±1.6mm~±3.2mm의 허용 오차를 허용하는 것과 달리, 정밀 가공은 자동차, 항공우주, 의료 기기 등 엔지니어링 등급의 결과물이 요구되는 분야에서 일관된 품질을 확보하기 위해 고급 CNC 장비, 정교한 금형, 심도 있는 소재 지식 및 철저한 통계적 공정 관리가 필요합니다.

2. 판금 성형 공정에는 어떤 종류가 있습니까?

주요 정밀 성형 기술에는 하이드로포밍(복잡한 3D 형상 제작용), 고무패드 성형(프로토타입 및 얕은 드로잉용), 점진 성형(맞춤형 단일 부품 제작용), 스트레치 포밍(대형 곡면 패널 제작용), 딥 드로잉(컵 및 케이스와 같은 중공 형상 제작용), 롤 포밍(연속적인 선형 프로파일 제작용)이 포함됩니다. 각 기법은 허용 오차 능력, 재료 호환성, 생산량 적합성 측면에서 서로 다른 특성을 가지므로, 부품의 형상, 정밀도 요구사항, 경제적 요인에 따라 적절한 기법을 선택해야 합니다.

3. 판금 성형 시 결함을 방지하는 방법은 무엇인가요?

성형 결함을 방지하려면 다각적인 접근이 필요합니다: 생산 전에 입고되는 소재의 두께, 경도, 결정 배향을 확인하고, 매 생산 라운드마다 첫 번째 부품 검사를 실시하며, 사이클 수를 기준으로 금형 정비 일정을 수립하고, 정해진 주기로 공정 중 샘플링을 실시하며, 치밀한 허용오차가 요구되는 작업의 경우 작업장 온도를 모니터링해야 합니다. 스프링백과 같은 특정 결함의 경우 2~8도의 오버벤딩 보정을 적용하고, 주름 발생 시 블랭크 홀더 압력을 증가시키며, 균열 발생 시 재료의 연성에 비해 굴곡 반경이 지나치게 작지 않도록 해야 합니다.

4. 정밀 판금 가공은 어느 정도의 허용오차를 달성할 수 있습니까?

정밀 판금 가공은 일반적으로 ISO 2768 정밀 공차 등급 및 ASME Y14.5 기하학적 치수 표시 표준에서 규정한 ±0.1mm에서 ±0.05mm 또는 그보다 더 엄격한 공차를 달성합니다. 딥 드로잉(deep drawing)은 ±0.05mm에서 ±0.15mm의 가장 높은 정밀도를 달성할 수 있으며, 롤 포밍(roll forming)은 선형 프로파일에 대해 ±0.1mm에서 ±0.2mm의 공차를 제공합니다. 달성 가능한 공차는 성형 기술, 재료 특성, 장비 성능 및 공정 제어 수준에 따라 달라집니다.

5. 정밀 판금 가공 파트너를 선택하려면 어떻게 해야 하나요?

통합 제조 역량, CMM(좌표측정기)와 같은 고급 측정 시스템, 적응 제어 기능을 갖춘 CNC 장비, 그리고 강력한 DFM(설계 용이성) 지원 등을 기준으로 파트너를 평가하십시오. 자동차 분야의 IATF 16949, 항공우주 분야의 AS9100, 의료 기기 분야의 ISO 13485 등 관련 인증을 확인하십시오. 신속한 프로토타이핑 능력, 빠른 견적 제출 대응 속도, 문서화된 품질 관리 시스템을 갖춘 파트너를 선별하십시오. 샤오이(닝보) 메탈 테크놀로지(Shaoyi (Ningbo) Metal Technology)와 같은 파트너사는 자동차용 정밀 부품 분야에서 IATF 16949 인증을 보유하고 있으며, 5일 이내 신속 프로토타이핑, 종합적인 DFM 지원, 12시간 내 견적 제출 서비스를 제공합니다.
