기계용 금속 부품 및 그 제조 역할에 대한 이해

당신의 자동차 엔진과 외과용 수술 기구를 연결하는 것은 무엇일까요? 또는 항공기 착륙 장치와 말입니다. 그 해답은 바로 기계용 금속 부품에 있습니다—거의 모든 상상 가능한 산업 분야의 핵심을 이루는 정밀 설계된 구성 요소들입니다. 이들은 단순히 무작위로 잘라낸 금속 덩어리가 아닙니다. 현대 사회의 가능성을 실현하는 데 필수적인, 신중하게 제작된 부품들입니다.

하지만 다음과 같은 문제가 있습니다: 대부분의 구매자들은 자신이 주문하는 제품에 대해 충분히 이해하지 못하고, 공급업체는 이를 설명하려는 노력을 거의 하지 않습니다. 이러한 지식 격차는 비용이 많이 드는 실수, 프로젝트 지연, 그리고 기대 성능을 발휘하지 못하는 부품을 초래합니다. 이제 기본 개념부터 시작해 이 상황을 바꿔보겠습니다.

가공 금속 부품을 정의하는 요소는 무엇인가?

가공된 금속 부품이란, 고체 금속 원재료에서 원하는 형상을 얻기 위해 체계적으로 재료를 제거하는 감산 가공 방식(subtractive manufacturing)을 통해 제작된 부품을 말합니다. 마치 조각 작업을 하는 것과 같습니다. 알루미늄 또는 강철 블록으로 시작하여 전용 절삭 공구를 사용해 완성된 부품이 아닌 부분을 모두 제거하는 방식입니다.

이 방식은 다른 금속 가공 방법과 명확히 대비됩니다. 애리조나 주립대학교(Arizona State University)의 제조 공정 연구에 따르면 , 제조 공정에는 성형(formative), 감산(subtractive), 적층(additive)이라는 세 가지 기본 유형이 있습니다. 주조(casting) 및 프레스 성형(stamping)과 같은 성형 공정은 재료를 틀 속에 강제로 주입하거나 성형하는 방식으로, 재료를 추가하거나 제거하지 않습니다. 반면 적층 제조는 3D 프린팅과 유사하게 층별로 부품을 구축해 나가는 방식입니다.

그렇다면 왜 이러한 대안들보다 가공 부품을 선택해야 할까요? 정밀 가공 부품은 주조 공정으로는 도달할 수 없는 높은 정밀도와 우수한 표면 마감 품질을 제공합니다. 천분의 일 인치(0.001인치) 이내의 정확한 맞춤이 요구되는 축(shaft)이나 복잡한 내부 형상을 가진 하우징(housing)이 필요할 때, 기계 가공 금속 부품이 최적의 해결책입니다.

금속 가공 부품에 의존하는 산업 분야는 경제 전반의 거의 모든 부문에 걸쳐 있습니다:

• 자동차: 엔진 블록, 변속기 구성 요소, 브레이크 시스템 부품, 맞춤형 부싱(custom bushings)
• 항공우주: 항공기 구조 부재, 터빈 구성 요소, 착륙 장치 어셈블리(landing gear assemblies)
• 의료기기: 수술 기구, 이식용 부품, 진단 장비 하우징
• 산업 장비: 펌프 하우징, 밸브 본체, 유압 시스템 구성 요소
• 소비자 전자제품: 히트 싱크(heat sinks), 커넥터 하우징, 장치용 구조 프레임

감산 제조 방식(Subtractive Manufacturing)이 중요한 이유

정확한 설치 구멍, 특정 나사산 패턴, 그리고 엄격한 치수 공차를 요구하는 브래킷이 필요하다고 가정해 보십시오. 주조로 제작할 수 있을까요? 가능할 수는 있지만, 후가공 과정에서 시간과 비용이 추가될 것입니다. 3D 프린팅으로 제작할 수 있을까요? 프로토타이핑에는 적합할 수 있으나, 일관된 기계적 특성이 요구되는 양산 부품에는 부적합합니다.

감산 가공(제거 가공)은 재료를 정밀하게 절삭함으로써 이러한 과제를 해결합니다. CNC 선반 가공, 드릴링, 밀링 등 모든 기계 가공 공정은 반복성을 보장하기 위해 컴퓨터로 제어되며, 원재료를 높은 정확도로 완성 부품으로 변환합니다. MDA Ltd의 제조 가이드에 따르면, CNC 가공은 높은 정밀도와 반복성을 제공하므로 복잡하고 정교한 부품 제작에 이상적입니다.

실제 이점은 무엇인가? 유연성이다. 기계 가공 부품은 사실상 모든 금속으로 제작할 수 있다—경량 응용 분야에는 알루미늄, 강도가 요구되는 경우에는 스틸, 극한 환경에서는 티타늄, 전기 전도성과 미적 요소가 중요한 경우에는 황동 등이다. 각 재료는 절삭 가공에 대해 서로 다른 반응을 보이지만, 기본적인 가공 공정은 동일하게 유지된다.

본 가이드 전반에 걸쳐, 공급업체가 경고하지 않을 수 있는 9가지 비용이 많이 드는 실수를 알아보게 될 것이다—재료 선택 오류에서부터 공차 해석 착오에 이르기까지, 이러한 실수들은 귀하의 비용을 증가시킨다. 처음으로 맞춤형 부품을 조달하든 기존 공급망을 최적화하든 간에, 이러한 기본 원칙을 이해하는 것은 단순한 수동적 구매자에서 정확히 원하는 것을 얻어내는 지식 기반의 협력 파트너로 전환시켜 준다.

필요.

금속 부품 제조를 위한 핵심 기계 가공 공정

여기서 많은 구매자들이 저지르는 비용이 많이 드는 실수를 소개합니다: 가공 공정을 지정할 때 그 공정이 왜 중요한지 제대로 이해하지 못하는 것입니다. 예를 들어, 부품 가공에 더 빠르고 저렴한 선반가공(터닝)이 적합함에도 불구하고 CNC 밀링을 요청하거나, 경화된 강철로 제작된 부품에 정밀한 디테일이 요구될 때 전기방전가공(EDM)을 간과할 수 있습니다. 귀사의 응용 분야에 가장 적합한 가공 공정을 아는 것은 단순한 기술 지식을 넘어서, 비용 절감과 납기 준수로 이어지는 핵심 역량입니다.

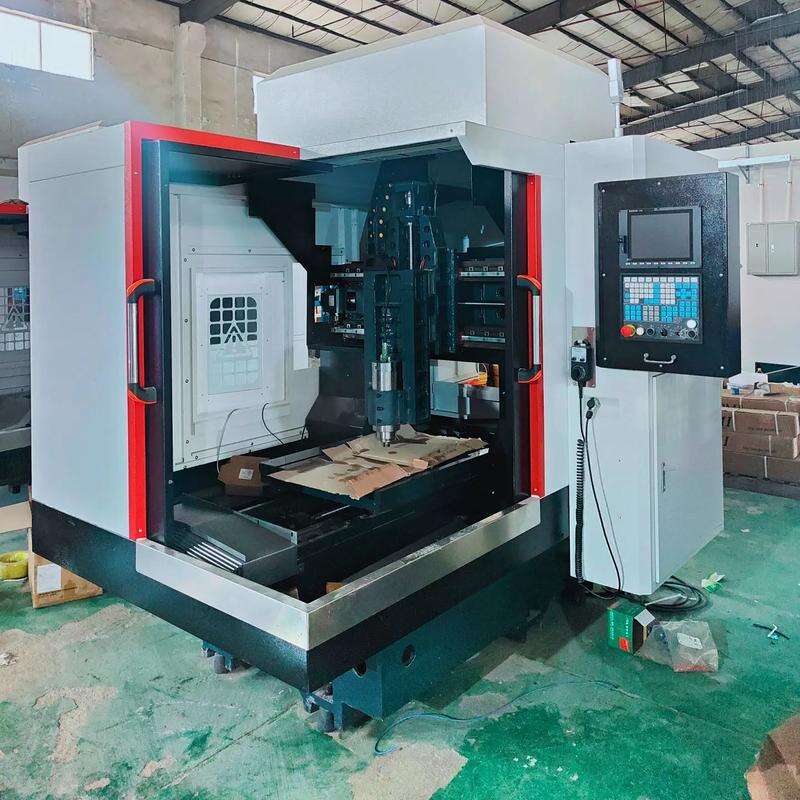

원재료 금속을 정밀 cnc 가공 부품 으로 변환하는 핵심 가공 공정들을 살펴보겠습니다. 단순히 각 공정이 어떻게 작동하는지를 설명하는 데 그치지 않고, 언제 그리고 왜 각 공정을 선택해야 하는지를 함께 설명합니다.

CNC 밀링 및 멀티액시스(Multi-Axis) 기능

고정된 공작물을 대상으로 회전하는 절삭 공구가 움직이며, 외과 수술처럼 정밀하게 재료를 제거하는 장면을 상상해 보세요. 이것이 바로 CNC 밀링의 작동 방식이며, 대부분의 복잡한 금속 형상을 제작하는 데 사용되는 주력 공정입니다.

O&Y 정밀 기계 가공 기술 가이드에 따르면, CNC 밀링은 컴퓨터 제어를 통해 다중 점 회전 절삭 공구를 작업물 표면 위에서 이동시켜 정밀하게 재료를 제거함으로써 작업물을 원하는 크기와 형상으로 가공합니다.

밀링 공정은 네 가지 구분된 단계로 진행됩니다:

• CAD 모델 생성: 귀하의 설계가 디지털 기하학적 데이터로 변환됩니다
• CAM 프로그래밍: 소프트웨어가 기하학적 데이터를 공구 경로(toolpath)로 변환합니다
• 기계 설정: 작업물 고정 및 공구 장착
• 절단 작업: 프로그램된 경로에 따라 재료 제거

이러한 과정이 귀하의 CNC 밀링 부품에 어떤 의미가 있을까요? 다축 밀링 기계—즉, 3축, 4축, 5축 구성—는 구현 가능한 기하학적 형상을 결정합니다. 3축 기계는 포켓(pocket), 슬롯(slot), 평면 등 간단한 형상 가공이 가능하지만, 언더컷(undercut), 복잡한 윤곽선 또는 여러 각도에서 접근해야 하는 특수 형상의 경우 5축 밀링이 필수적입니다.

유기적이고 흐르는 표면을 가진 항공우주 부품이나 의료용 임플란트를 생각해 보세요. 이러한 부품은 절삭 전 과정에서 최적의 공구 각도를 유지하면서 모든 축에 걸쳐 동시 이동이 요구됩니다. 그 결과는? 더 우수한 표면 마감 품질, 더 엄격한 허용 오차, 그리고 더 적은 세팅 횟수—즉, 복잡한 밀링 부품의 제조 비용 직접 감소입니다.

선반 가공, 방전 가공(EDM), 및 특수 공정

모든 부품이 밀링 가공을 필요로 하는 것은 아닙니다. 실린더형 부품—축, 부싱, 커넥터 또는 어떤 축대칭 형상이라도—을 생산할 때는 CNC 선반 가공이 정답입니다.

작동 원리는 다음과 같습니다: 밀링 가공에서는 공구가 회전하지만, 선반 가공에서는 공작물이 회전하고 고정된 절삭 공구가 재료를 제거합니다. 이러한 근본적인 차이로 인해 선반 가공은 원통형 부품, 원추형 부품, 디스크형 부품 제작에 이상적입니다. O&Y Precision에서 지적한 바에 따르면, 이 CNC 기계 가공 서비스는 축, 부싱, 커넥터를 매우 높은 효율로 제조하는 데 뛰어납니다.

그러나 전통적인 절삭 가공이 한계에 도달할 때는 어떻게 될까요? 바로 이때 방전가공(EDM)이 등장합니다.

EDM은 제어된 전기 방전을 통해 재료를 제거하며, 기계적 힘은 필요하지 않습니다. 따라서 다음과 같은 경우에 매우 유용합니다:

• 경질 소재: 일반 절삭 공구를 파손시킬 수 있는 공구강 및 탄화물
• 정교한 디테일: 회전식 공구로는 구현할 수 없는 날카로운 내부 모서리 및 복잡한 윤곽
• 얇은 벽면 특징: 절삭력에 견딜 수 없는 정교한 형상

와이어 EDM은 얇은 와이어 전극을 사용하여 복잡한 윤곽을 생성하는 반면, 싱커 EDM은 캐비티 및 3D 형상을 위해 성형된 전극을 사용합니다. 전통적인 가공 방식으로는 구현할 수 없는 특징을 갖춘 CNC 기계 부품이 필요할 때, EDM은 종종 유일한 해결책입니다.

정밀 마감을 위해 연삭 공정이 적용됩니다. 절삭 날이 아닌 연마 입자를 사용하는 연삭은 절삭 공구로는 달성할 수 없는 표면 마감 품질과 치수 공차를 실현합니다. 외과용 기기, 베어링 접촉면, 측정 블록 등은 모두 최종 치수 확보를 위해 연삭에 의존합니다.

레이저 절단 및 워터젯 절단과 같은 공정도 보조적인 역할을 수행합니다. 특히 워터젯 절단은 열영향부가 발생하지 않아 재료의 물성 변화 없이 절단이 가능하므로 주목할 만합니다. 절단 시 제거되는 재료의 폭(커프 너비)을 이해하면 이러한 공정에 적합한 치수 공차를 고려해 부품을 설계할 수 있습니다.

프로세스 유형	최고의 적용 사례	달성 가능한 허용 오차	일반적인 소재
CNC 밀링	복잡한 3D 형상, 홈, 슬롯, 곡면	±0.001"에서 ±0.005"	알루미늄, 강철, 티타늄, 황동, 플라스틱
CNC 터닝	원통형 부품, 샤프트, 부싱, 나사 가공 부품	±0.0005"에서 ±0.002"	모든 기계 가공이 가능한 금속 및 플라스틱
EDM (와이어/싱커)	경질 재료, 정교한 디테일, 날카로운 모서리, 얇은 벽면	±0.0001"에서 ±0.001"	공구강, 탄화물, 경화 합금
연마	정밀 마감, 엄격한 치수 공차, 우수한 표면 마감 품질	±0.0001"에서 ±0.0005"	경화 강재, 세라믹, 탄화물

핵심 요약은? 가공 공정 선택은 임의적인 것이 아니라, 부품의 형상, 재료 및 정밀도 요구 사항에 따라 결정됩니다. 원통형 부품이라면 우선 선반 가공을 고려해 보세요. 복잡한 3D 곡면이라면 적절한 축 수를 갖춘 밀링 가공이 적합합니다. 정밀한 디테일이 요구되는 경화 강재라면 방전 가공(EDM)이 유일한 선택지일 수 있습니다. 이러한 구분을 정확히 이해하면 조달 과정에서 가장 비용이 많이 드는 실수 중 하나—즉, 부적절한 가공 공정을 지정하여 불필요한 고성능 능력에 프리미엄 가격을 지불하거나, 더 나아가 요구 사양을 충족하지 못하는 부품을 수령하는 일을 방지할 수 있습니다.

가공 공정에 대한 이해가 확립된 후, 다음으로 중요한 결정은 재료 선택입니다. 이 선택은 부품의 성능뿐 아니라 사용 가능한 가공 공정과 달성 가능한 허용오차에도 영향을 미칩니다.

기계 가공 부품을 위한 재료 선택 프레임워크

구매자들이 수천 달러를 손해 보는 실수 하나를 소개합니다: 성능보다는 이름만 들어서 적절해 보이는 재료를 선택하는 것입니다. 예를 들어, 프리미엄한 인상을 주는 스테인리스강을 자동으로 선택할 수 있지만, 실제로는 비용의 절반으로 더 나은 성능을 발휘하는 알루미늄이 더 적합할 수 있습니다. 또는 가장 저렴한 옵션을 선택했다가, 실제 적용 분야에서 요구하는 허용 오차를 충족하지 못한다는 사실을 나중에 깨닫게 될 수도 있습니다.

재료 선정은 추측이 아니라 기계적 특성, 가공성, 비용 및 특정 응용 분야의 요구 사항을 균형 있게 고려하는 결정 프레임워크입니다. Hubs의 CNC 재료 가이드에 따르면, 이 과정은 세 가지 핵심 단계로 구성됩니다: 재료 요구 사항 정의, 후보 재료 식별, 그리고 성능과 비용 간의 타협을 통해 가장 적합한 옵션을 선정하는 단계입니다.

이 프레임워크를 함께 구축해 보겠습니다. 먼저 알루미늄 계열 금속을 시작으로, 스틸, 황동, 특수 합금 순으로 살펴보겠습니다.

알루미늄과 경량 합금

무게가 중요한 상황에서 강도를 희생할 수 없을 때, 알루미늄 합금이 주요 논의 대상이 된다. 이러한 소재는 뛰어난 강도 대 중량 비율, 높은 열전도성 및 전기전도성, 그리고 자연스러운 부식 방지 성능을 모두 갖추고 있으며, 동시에 매우 우수한 가공성을 제공한다.

하지만 공급업체가 당신에게 말해주지 않을 사실이 있다. 바로 모든 알루미늄이 동일하게 제조되는 것은 아니라는 점이다. 선택하는 합금 종류는 성능, 가공성, 비용에 결정적인 영향을 미친다.

알루미늄 6061 6061 합금은 가공 부품 분야의 ‘작업용 말(Workhorse)’으로 자리 잡고 있다. Hubs사에 따르면, 이 합금은 일반 용도로 가장 널리 사용되는 알루미늄 합금으로, 양호한 강도 대 중량 비율과 뛰어난 가공성을 갖춘다. 극단적인 성능 요구 사항이 없는 프로토타입 제작 또는 부품 양산 시에는 6061이 종종 가장 경제적인 선택이 된다. 이 합금은 가공성이 탁월하고, 양극 산화 처리에도 잘 반응하며, 특수 등급 합금보다 비용이 저렴하다.

알루미늄 7075 항공우주 등급의 성능이 필요할 때 등장합니다. 열처리 후 강도와 경도가 여러 종류의 강철에 필적하므로, 6061이 부족한 고부하 응용 분야에서 7075이 사용됩니다. 단점은 무엇인가요? 원자재 비용이 높고 가공성이 약간 낮아진다는 점입니다.

알루미늄 5083 해양 환경 또는 부식성 환경에서는 이 합금을 고려해 볼 가치가 있습니다. 해수에 대한 탁월한 내식성으로 인해 건축 및 해양 응용 분야에 최적화되어 있으며, 대부분의 알루미늄 합금보다 용접성이 우수합니다.

알루미늄 시트 금속 응용 분야는 어떨까요? 설계상 성형 또는 굴곡 부품과 함께 기계 가공된 특징이 요구될 경우, 시트 재료는 특정 형상에서 유리한 점이 있습니다. 그러나 고체 알루미늄 시트 또는 판재로부터 직접 가공하면 보다 엄격한 공차를 달성할 수 있으며, 재료의 결정 방향(그레인 방향)이 강도에 미치는 영향에 대한 우려도 제거할 수 있습니다.

알루미늄의 가공성 우위는 과장해도 지나치지 않습니다. 범용 가공성 지수 알루미늄 합금은 강철보다 훨씬 빠르게 가공되므로, 부품당 비용 절감과 납기 기간 단축으로 직접적으로 이어집니다. 사이클 타임이 경제성에 결정적인 영향을 미칠 때는 알루미늄이 종종 유리합니다.

강철, 황동 및 특수 금속

알루미늄으로 모든 문제를 해결할 수는 없습니다. 더 높은 강도, 우수한 내마모성 또는 특정 재료 인증이 요구될 때는 강철 계열 및 구리 합금이 대신 사용됩니다.

스테인레스 등급

스테인리스강 시트의 선택지가 막연히 많아 보일 수 있지만, 대부분의 응용 분야는 몇 가지 일반적인 등급으로 분류됩니다.

• 304 스테인리스: 우수한 내식성과 양호한 가공성을 갖춘 가장 일반적인 등급입니다. 내식성 보호가 필요한 일반 용도 응용 분야에서는 기본적으로 이 등급을 선택합니다.
• 316 스테인레스: 304 등급으로는 충분하지 않을 때, 316 스테인리스강은 탁월한 화학적 내식성과 염분 내식성을 제공합니다. 의료 기기, 해양 부품, 식품 가공 장비 등에서 자주 이 등급을 지정합니다.
• 303 스테인리스강: 부식 저항성을 일부 희생함으로써 가공성이 획기적으로 향상됩니다. 볼트와 같은 대량 생산용 부품은 사이클 타임 단축의 이점을 얻습니다.
• 17-4 PH: 침적 경화 처리를 통해 뛰어난 강도 수준을 달성한 이 등급은 공구강에 버금가는 경도를 가지면서도 스테인리스 특성을 유지합니다.

탄소강 및 합금강

부식 저항이 주요 고려 사항이 아닐 경우, 탄소강은 스테인리스강보다 뛰어난 강도와 비용 효율성을 제공합니다. 일반 용도 응용 분야에 적합한 저탄소강 1018은 우수한 가공성과 용접성을 갖추고 있습니다. 합금강 4140은 전반적인 기계적 성질이 우수하며 높은 강도를 제공하지만, 용접에는 권장되지 않습니다.

황동 및 청동: 마모 저항의 최강자

응용 분야에 맞는 재료를 선택할 때 황동과 청동을 비교하는 경우, 두 재료 모두 서로 다른 상황에서 뛰어난 성능을 발휘한다는 점을 이해해야 합니다. Hubs에 따르면, 황동 C36000은 현재 시장에서 가장 가공이 용이한 재료 중 하나로, 부싱, 피팅, 전기 부품 등 맞춤형 황동 부품의 대량 생산에 이상적입니다. 이 재료는 자연스러운 윤활성과 내식성을 갖추고 있어 마찰이나 유체 접촉이 발생하는 응용 분야에 매우 적합합니다.

청동 합금은 일반적으로 황동보다 높은 강도와 우수한 마모 저항성을 제공하므로, 중부하 베어링 및 해양 장비와 같은 중장비용 부품에 더 선호됩니다.

엔지니어링 플라스틱: 금속이 해답이 아닐 때

때로는 최적의 재료가 금속이 아닐 수도 있습니다. 델린(POM)은 플라스틱 중에서 가장 가공성이 뛰어나며, 우수한 치수 안정성, 낮은 마찰 계수, 그리고 매우 낮은 수분 흡수율을 특징으로 합니다. 경량 부품이 필요하고 특정 화학적 내성 또는 전기 절연 특성이 요구될 때는 공학용 플라스틱을 금속과 동등하게 고려해야 합니다.

재질	주요 특성	가공성 등급	일반적 응용	상대 비용
알루미늄 6061	우수한 강도 대 중량 비, 내식성, 양극 산화 가능	훌륭한	프로토타입, 하우징, 브래킷, 일반용 부품	낮은
알루미늄 7075	고강도, 열처리 가능, 항공우주 등급	좋음	항공우주 부품, 고응력 적용 분야	중간
스테인리스 304	우수한 내식성, 비자성, 용접 가능	중간	식품 장비, 의료 기기, 일반적인 부식 저항성	중간
316제철	탁월한 화학물질/염수 저항성, 비자성	중간	해양, 의료, 화학 처리	중간-높음
가벼운 강철 1018	가공성이 양호하고, 용접 가능하며, 우수한 인성	좋음	지그 및 피ixture, 일반용 구조 부품	낮은
합금강 4140	고강도, 양호한 인성, 열처리 가능	중간	기어, 샤프트, 고강도 구조 부품	중간
Brass c36000	우수한 가공성, 내식성, 낮은 마찰 계수	훌륭한	부싱, 파이팅, 전기 부품, 밸브	중간
델린(POM)	낮은 마찰, 높은 강성, 치수 안정성	훌륭한	기어, 베어링, 정밀 기계 부품	낮음-중간

재료-공정 연계

대부분의 공급업체가 간과하는 통찰력입니다: 사용하시는 재료 선택이 가공 공정의 효율성에 직접적인 영향을 미칩니다. 알루미늄은 우수한 가공성을 지니고 있어 더 빠른 피드 및 절삭 속도를 가능하게 하며, 이로 인해 사이클 타임과 비용이 감소합니다. 반면 경화된 공구강은 일반 절삭 공구로는 처리하기 어려운 높은 경도를 지니기 때문에 특정 형상에 대해서는 방전가공(EDM)이 필요할 수 있습니다.

재료를 지정할 때는 기계적 요구사항, 부식 환경, 중량 제약, 생산 수량, 그리고 필요한 허용오차 등 전반적인 요소를 종합적으로 고려해야 합니다. 이 중 마지막 요소인 허용오차는 다음 단계에서 가장 중요한 결정 사항이 되는데, 이는 요구되는 정밀도 수준이 비용뿐 아니라 해당 정밀도를 실제로 달성할 수 있는 재료의 범위까지도 결정하기 때문입니다.

정밀 허용오차 및 표면 마감 기준

심지어 숙련된 엔지니어조차도 저지를 수 있는 비용이 많이 드는 실수 하나를 소개합니다: 기능보다는 습관에 따라 공차를 지정하는 것입니다. 전체 도면 전반에 걸쳐 ±0.001인치의 공차를 요청할 수도 있는데, 이는 정밀해 보이기 때문일 뿐이며, 그 결과 견적 금액이 세 배로 증가하는 사례도 흔합니다. 또는 조립품에 실제로 어떤 영향을 미치는지 제대로 파악하지 않은 채, 협력사가 제시한 '표준 공차'를 무비판적으로 수용하기도 합니다.

에 따르면 ECOREPRAP의 공차 연구 예를 들어, 공차를 ±0.1 mm에서 ±0.01 mm로 더 엄격하게 설정하면 비용이 3~5배까지 증가할 수 있습니다—그러나 이로 인해 제품 성능이 향상되는 정도는 미미할 수 있습니다. 공차 규격을 정확히 이해하는 것은 단순한 구매자에서, 필요 이상의 정밀도 없이 정확히 필요한 것만 명시할 수 있는 전문가로의 전환을 의미합니다.

정보에 기반한 구매자와 불필요한 정밀도를 위해 프리미엄 가격을 지불하는 구매자를 가르는 공차 표준 및 표면 거칠기(표면 마감) 규격을 해석해 보겠습니다.

공차 표준 및 정밀도 등급

도면의 모든 치수는 허용 가능한 변동 범위를 갖습니다. 허용 범위가 지나치게 좁으면 가공 비용이 증가하고 속도가 느려지며, 지나치게 넓으면 부품이 제대로 조립되지 않거나 기능을 수행하지 못할 수 있습니다. 핵심은 기능적 요구사항에 부합하는 공차를 명시하는 것과, 선택한 재료 및 가공 공정에서 실현 가능한 공차 수준을 이해하는 데 있습니다.

공차 유형 이해

구체적인 공차 값으로 들어가기 전에, 공차가 어떻게 표시되는지를 이해해야 합니다. 가장 일반적인 표기 방식은 다음과 같습니다:

• 대칭형(양방향) 공차: 치수가 양쪽 방향으로 동일하게 변동할 수 있음. 예: 50.00 ± 0.05 mm는 49.95 mm에서 50.05 mm까지 허용됨
• 비대칭 양방향 공차: 각 방향으로 서로 다른 허용량이 적용됨. 예: 25.00 +0.02/-0.01 mm는 한 방향이 더 중요할 때 사용
• 단방향 공차: 변동이 한 방향으로만 허용됨. 예: 10.00 +0.05/0은 간섭을 피해야 하는 정밀 맞춤에서 사용
• 한계 공차: 직접 최소/최대 값이 명시됨. 예: 49.95 ~ 50.05 mm — 계산 오류를 방지함

표준 허용오차 범위 대비 엄격한 허용오차 범위

일반적인 CNC 가공 허용오차는 특별한 요구 사항이 없는 경우 일반적으로 예측 가능한 범위에 속합니다. 알루미늄 및 강철과 같은 금속의 경우, 표준 선형 허용오차는 ±0.1 mm(±0.004″)입니다. 구멍 위치의 허용오차는 일반적으로 ±0.05 mm에서 ±0.1 mm 사이입니다. 이러한 값은 도면에 별도로 지정되지 않을 경우 대부분의 가공 업체가 기본으로 따르는 ISO 2768-m(중간 등급) 표준과 일치합니다.

엄격한 허용오차는 ±0.025 mm(±0.001″) 범위 이하로 확장되며, 이를 달성하기 위해서는 전문 장비, 느린 절삭 속도, 환경 제어, 그리고 보다 철저한 검사가 필요하며, 이 모든 요소가 비용을 상당히 증가시킵니다.

허용오차 등급 및 그 적용 분야

ISO 2768 표준은 모든 치수에 대해 개별적으로 허용오차를 명시하지 않고도 일반적인 허용오차를 지정할 수 있는 프레임워크를 제공합니다:

• 등급 f(정밀): 고정밀도 요구 사항, 핵심 조립 부품, 정밀 측정 기기
• 등급 m(중간): 표준 가공, 일반 기계 부품, 대부분의 상업용 응용 분야
• 등급 c(거친): 비중요 치수, 구조 부재, 거친 부품
• 등급 v(매우 거친): 주조품, 단조품, 매우 느슨한 요구 사항

게이지 크기 차트 또는 허용 오차 표를 검토할 때, 이러한 값들은 신뢰성 있게 달성 가능한 수치를 나타내는 것이지, 해당 기술의 절대적 한계를 의미하지 않음을 기억하십시오. ±0.01 mm 이하의 초정밀 요구 사항은 상당한 비용 프리미엄을 수반하는 예외적인 경우에 해당합니다.

재료 특성이 달성 가능한 허용 오차에 미치는 영향

사용 재료 선택은 실현 가능한 허용 오차 범위에 직접적인 영향을 미칩니다. 알루미늄은 뛰어난 열 전도성을 지녀 절삭 영역에서 열을 빠르게 방출하여 열 팽창을 최소화하므로, 낮은 비용으로 보다 엄격한 허용 오차를 유지할 수 있습니다. 스테인리스강은 열 전도성이 낮아 절삭 중 국부적으로 열이 집중되어 팽창하고, 냉각 후에는 수축하게 되므로, 일관된 치수 유지가 더 어려워집니다.

플라스틱은 가장 큰 난제를 제시한다. 탄성 변형으로 인해 절단 후 스프링백(springback)이 발생하고, 열팽창으로 인해 치수 불안정성이 초래되며, 내부 응력은 휨(warping)을 유발할 수 있다. 플라스틱 재질의 정밀 가공 부품의 경우 ±0.1 mm의 공차는 양호한 수준으로 간주되며, ±0.05 mm는 일반적으로 고비용 및 고위험을 수반한다.

표면 조도 사양 및 Ra 값

공차는 치수를 제어하는 반면, 표면 마감 사양은 질감—즉, 가공된 표면이 얼마나 매끄럽거나 거친지를—제어한다. 이는 단순히 외관상의 문제가 아니라, 마찰, 마모, 밀봉 성능, 피로 수명에 직접적인 영향을 미친다.

Ra 값 이해하기

표면 조도는 일반적으로 Ra(평균 조도, Roughness Average)로 표현되며, 마이크로미터(μm) 또는 마이크로인치(microinch) 단위로 측정된다. Ra는 표면의 봉우리와 계곡의 평균 높이로 이해할 수 있다. 수치가 작을수록 표면이 더 매끄럽다.

• Ra 3.2 μm (125 μin): 표준 가공 마감으로, 비중요 표면 및 일반 기계 부품에 적합하다.
• Ra 1.6 μm (63 μin): 양호한 가공 마감으로, 다양한 기능적 표면에 적합하다.
• Ra 0.8 μm (32 μin): 정밀 마감으로, 일반적으로 맞물림 또는 밀봉 표면에 요구된다.
• Ra 0.4 μm (16 μin): 매우 정밀한 마감, 정밀 가공 부품 및 베어링 표면
• Ra 0.2 μm (8 μin): 의료 기기 및 광학 부품을 위한 고정밀, 거울처럼 반사되는 마감 처리

마감 공정 및 그 결과

다양한 마감 방법은 서로 다른 표면 품질을 달성합니다. 일반적인 기계 가공 후 표면(Ra)은 절삭 조건에 따라 보통 1.6–3.2 μm 범위입니다. 더 우수한 마감 품질이 요구될 경우, 2차 공정이 적용됩니다:

소금화 알루미늄 부품의 외관 개선을 넘어서, 강하고 내식성 있는 산화 피막을 형성합니다. 타입 II 양극산화는 표준 보호 기능을 제공하며, 치수 변화는 미미합니다(보통 표면당 0.0002–0.001인치). 타입 III 하드 양극산화는 더 두껍고 단단한 코팅층을 형성하지만, 추가된 재료량이 치수 정확도에 영향을 줄 수 있습니다. 양극산화 처리된 알루미늄 부품은 소비재 제품, 항공우주 응용 분야 및 건축 자재 등에서 뛰어난 내구성을 제공합니다.

파우더 코팅 서비스 건조 분말을 정전기적으로 도포한 후 열처리하여 내구성 있는 마감층을 형성합니다. 액체 페인트와 달리, 파우더 코팅은 치수 공차가 엄격한 부품에서 고려되어야 하는 두께(일반적으로 0.002–0.006인치)를 형성합니다. 이는 부식 방지 및 미적 마감에 뛰어나지만, 조립 시 맞물림에 영향을 줄 수 있는 상당한 재료량을 추가합니다.

광택 처리 및 연마 처리는 최고 수준의 표면 마감을 달성합니다. 기계적 광택 처리는 점차 더 미세한 연마재를 사용하여 표면을 단계적으로 정밀하게 다듬는 반면, 연마 처리는 연마 바퀴를 이용해 정밀 마감을 수행합니다. 이러한 공정은 정밀 가공 부품에서 Ra 값이 0.8 μm 이하로 요구되는 경우 특히 우수합니다.

도면상 마감 요구사항 명시

명확한 의사소통은 비용이 많이 드는 오해를 방지합니다. 표면 마감을 명시할 때는 다음 사항을 준수해야 합니다.

• 기능적으로 마감이 중요한 표면에는 Ra 값을 명시하세요.
• 표면 처리 공정 요구사항(양극산화 처리, 파우더 코팅 등)은 주석란에 명시하세요.
• 치수적 이유로 코팅되지 않아야 하는 중요 표면을 명시하세요.
• 정밀 기능을 갖는 코팅 부품에 대한 마스킹 요구 사항을 주의 깊게 확인하십시오.

비용-정밀도 관계

공급업체가 자발적으로 알려주지 않는 사실은 다음과 같습니다: 허용 오차를 더 엄격하게 설정할수록 비용 증가 곡선은 선형이 아니라 지수 함수 형태로 나타납니다. 허용 오차를 ±0.1 mm에서 ±0.05 mm로 줄이면 비용이 30~50% 증가할 수 있습니다. 이를 추가로 ±0.025 mm까지 강화하면 가격이 두 배로 뛸 수 있습니다. 그리고 ±0.01 mm 수준에 도달하려면 기준 비용의 3~5배를 예상해야 합니다.

현명한 접근 방식은 조립 시 정확한 맞물림이 필수적인 표면에만 엄격한 허용 오차를 적용하고, 기능적 역할이 없는 영역에는 표준 허용 오차를 사용하는 것입니다. 스스로에게 물어보십시오: "이 치수가 수행하는 기능은 무엇인가?" 만약 외관용 표면이거나 맞물림이 필요 없는 특징이라면, 일반적으로 표준 허용 오차로 충분합니다. 조립, 밀봉 또는 성능 측면에서 진정으로 정밀도가 요구되는 특징에만 정밀 허용 오차를 적용하십시오.

공차 및 마감 품질을 정확히 이해한 후, 비용이 많이 드는 실수를 방지할 다음 기회는 설계 결정에 있습니다. 부품을 어떻게 설계하느냐에 따라 단순히 기능성뿐 아니라 제조의 용이성과 경제성까지 결정되며, 이는 대부분의 구매자가 생산이 시작되기 전에 이미 무의식적으로 문제를 야기하는 분야입니다.

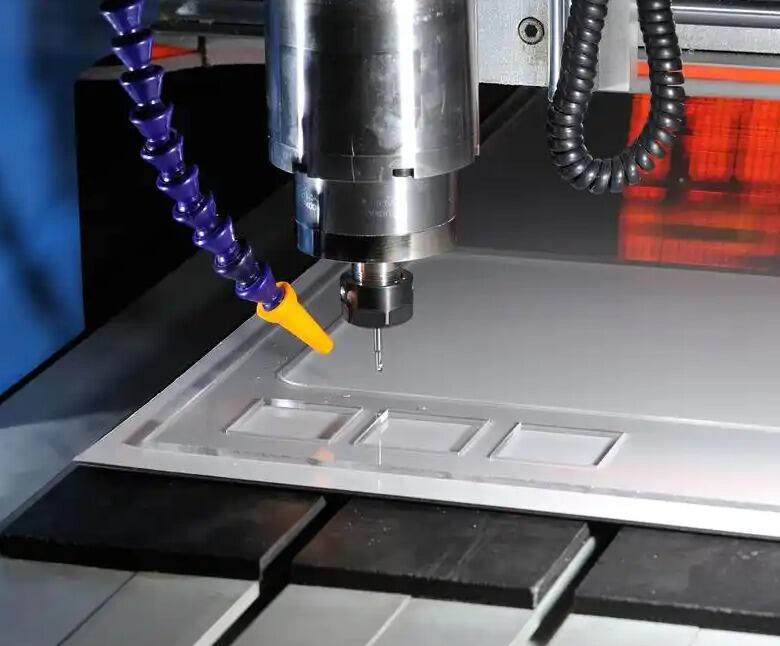

제조성 설계 가이드라인

가공이 시작되기 전에 발생하는 비용이 많이 드는 실수 하나를 소개합니다: 화면상으로는 완벽해 보이지만 실제 기계 가공 공정에서는 악몽이 되는 부품을 설계하는 경우입니다. 날카로운 내부 모서리, 깊고 좁은 홈, 얇은 벽면을 갖춘 아름다운 CAD 모델을 만들 수 있지만, 그 결과 예상보다 2~3배 높은 견적을 받거나, 더 나아가 귀하의 설계가 단순히 제조 불가능하다는 통보를 받게 될 수도 있습니다.

문제는 무엇인가요? 대부분의 엔지니어는 CAD 소프트웨어를 배우지만, 기계 가공의 현실은 배우지 않습니다. 귀하의 설계 소프트웨어는 방금 만든 내부 모서리가 추가 비용이 드는 특수 공구를 필요로 한다는 점을 경고하지 않습니다. 또한 깊은 포켓(깊은 홈)이 공구 파손 및 진동(chatter)을 유발한다는 점도 언급하지 않습니다. 그리고 얇은 벽이 절삭 중 왜 휘어질지에 대해서는 물론 설명조차 하지 않습니다.

제조 용이성 설계(DFM)는 이러한 격차를 해소합니다. Fast Radius의 DFM 연구에 따르면 , 설계 단계 전반에 걸쳐 DFM에 집중하는 제품 팀은 CNC 가공 부품과 관련된 생산 시간 및 비용을 크게 줄일 수 있습니다. 이제 고비용의 맞춤형 기계 가공 부품과 비용 효율적인 제조용 기계 가공 부품을 구분하는 설계 규칙을 살펴보겠습니다.

가공성 확보를 위한 핵심 설계 규칙

설계에 추가하는 모든 형상(feature)은 가공 시간, 공구 마모, 궁극적으로는 비용에 영향을 미칩니다. 특정 형상이 문제를 일으키는 이유를 이해하면, 기능성을 희생하지 않으면서도 더 현명한 선택을 할 수 있습니다.

내부 모서리 반경: 날카로운 모서리 문제

모든 CNC 드릴 비트는 원형이기 때문에 날카로운 내부 모서리를 구현하는 것은 물리적으로 불가능합니다. 회전하는 공구가 포켓(pocket) 또는 슬롯(slot)을 절삭할 때, 공구의 지름과 동일한 내부 모서리 반경이 남게 됩니다. CAD 모델에서 완벽하게 날카로운 90도 모서리는 실제 제작 시에는 둥근 필렛(fillet)로 변합니다.

대안 기술은 존재합니다—방전 가공(EDM)을 사용하면 날카로운 내부 모서리를 만들 수 있지만, 이러한 방법은 비용을 급격히 증가시킵니다. 현명한 접근법은 설계 초기 단계부터 모서리 반경을 고려하는 것입니다. Fast Radius에서 언급한 바에 따르면, 모서리 반경은 절삭 공구의 반경보다 약간 크게 설정해야 합니다. 모서리 반경이 공구 지름과 정확히 일치할 경우, 진동(chatter)이 발생하고 공구의 조기 마모가 유발됩니다. 공구 반경보다 최소 0.005인치(0.127mm)만큼 더 큰 반경을 적용하면, 공구가 보다 원활한 원형 경로를 따라 이동할 수 있는 여유 공간이 확보됩니다.

맞물림 부품 간의 장착을 위해 직각 모서리가 필요할 경우, '독본(dog bone)' 릴리프—모서리에 적용되는 작은 원형 절삭부—를 고려해 보세요. 이 방식은 가시적인 에지(edge)에 영향을 주지 않으면서도 충분한 간극을 확보합니다.

벽 두께: 얇아질수록 문제가 되는 경우

얇은 벽면은 디자인상 우아해 보일 수 있지만, 가공 비용이 높고 위험성이 큽니다. 그 이유는 다음과 같습니다: 절삭 공구가 재료에 힘을 가합니다. 벽면 두께가 지나치게 얇아지면 가공 중 변형(휨)이 발생하여 치수 정확도가 떨어지고 표면 마감 품질이 저하됩니다. 금속의 경우 이로 인해 '차터(chatter)'—즉, 진동으로 인한 불규칙한 절삭 흔적—가 발생해 정밀도를 해칩니다. 플라스틱의 경우 얇은 부위가 절삭 열로 인해 왜곡되거나 연화될 수 있습니다.

패스트 레디우스(Fast Radius) 가이드라인에 따르면, 금속 재료의 최소 벽면 두께는 0.03"(0.762mm), 플라스틱 재료는 0.06"(1.524mm) 이상이어야 합니다. 더 얇은 두께도 가능할 수 있으나, 사례별로 개별 평가가 필요하며, 일반적으로 특수 고정장치와 느린 절삭 속도가 요구되는 맞춤형 금속 부품의 경우 상당한 추가 비용이 발생합니다.

포켓 깊이: 깊은 포켓에 대한 페널티

깊고 좁은 포켓은 더 긴 절삭 공구를 필요로 하며, 이러한 긴 공구는 여러 문제를 야기합니다. 공구 파손 가능성이 높아지고, 진동 증가로 인한 차터가 발생하며, 느린 절삭 속도로 여러 번의 절삭 패스가 필요해집니다. 이러한 모든 요인이 가공 시간과 비용을 증가시킵니다.

규칙은 무엇인가요? 포켓의 깊이는 최종 형상 가공에 필요한 가장 작은 공구 지름의 3배를 초과해서는 안 됩니다. 예를 들어, 해당 형상 가공에 0.5"(12.7mm) 커터가 필요하다면, 포켓 깊이는 1.5"(38.1mm) 이하로 유지해야 합니다. 더 깊은 포켓을 피할 수 없는 경우, 보다 크고 강성 높은 공구 사용이 가능하도록 단면적을 증가시켜야 합니다.

홀의 깊이-지름 비율

표준 스크류 드릴은 빠르고 정밀하게 작동하지만, 그 한계 내에서만 그렇습니다. 그리고 FacFox의 제조 가이드 는 구멍 깊이를 지름의 4배 이내로 제한하면 가공이 간단해진다고 설명합니다. 지름의 최대 10배까지 더 깊은 구멍을 가공하는 것도 가능하지만, 이 경우 공정 복잡도와 비용이 상당히 증가합니다.

평저형 구멍은 추가적인 어려움을 동반합니다. 표준 스크류 드릴은 원추형 바닥(일반적으로 118° 또는 135° 각도)을 형성합니다. 평탄한 바닥을 달성하려면 고급 가공 공정이 필요하며, 리밍(reaming) 등 후속 공정에 문제를 일으킬 수 있습니다. 응용 분야에서 평저형 바닥이 특별히 요구되지 않는 한, 표준 원추형 바닥 구멍으로 설계하는 것이 좋습니다.

기능 접근성: 도구가 해당 기능에 도달할 수 있는가?

다른 포켓 내부로 개방되는 카운터보어(counterbore)를 설계하거나, 돌출된 특징 아래에 위치한 구멍을 설계한다고 상상해 보십시오. 절삭 공구는 이러한 특징에 단순히 접근할 수 없거나, 접근이 가능하더라도 시간이 많이 소요되는 다중 세팅 작업을 통해서만 가능합니다.

원리는 간단합니다: 절삭 공구가 다른 형상에 의해 차단되지 않고 모든 특징에 완전히 접근할 수 있도록 해야 합니다. 음의 드래프트(negative drafts)를 가진 특징, 숨겨진 언더컷(hidden undercuts), 또는 진입 경로가 차단된 특징은 가공이 불가능하거나 고비용의 대안 방식이 필요합니다.

흔한 설계 오류 피하기

개별 특징에 대한 규칙을 넘어서, CNC 가공 부품의 전반적인 제조 용이성에 영향을 주는 여러 가지 설계 결정이 있습니다. 이러한 종종 간과되는 고려 사항들은 원활한 양산과 문제 많고 비용이 많이 드는 프로젝트 사이의 차이를 만들어낼 수 있습니다.

좁은 영역 및 작은 특징

특징 또는 형상이 커터가 쉽게 통과하기에 너무 좁을 경우, 문제들이 복합적으로 발생합니다. 사용 가능한 커터의 크기는 가공할 수 있는 형상의 범위를 제한하며, 길고 직경이 작은 커터는 파손 및 진동(차터)이 발생하기 쉬운 특성이 있습니다. 높이 대비 폭의 비율(Aspect Ratio)이 큰 소형 형상은 가공 중 진동이 발생하여 정밀도 유지가 어려워집니다.

해결 방안은 다음과 같습니다. 첫째, 표준 공구를 사용할 수 있도록 형상의 치수를 확대하거나, 둘째, 공구 휨을 최소화하기 위해 깊이를 줄이는 것입니다.

외부 필렛(Fillet) 대비 차머(Chamfer)

외부 필렛은 포켓(pocket), 보스(boss), 슬롯(slot) 등의 상부 표면에 형성되는 둥근 모서리로, 매우 날카로운 커터와 정밀한 세팅이 필요합니다. 이러한 두 조건 모두 비용 측면에서 실현이 어려울 수 있습니다. 간단한 대안은 외부 모서리를 경사지게 절삭하거나 차머 처리하는 것입니다. 차머는 표준 공구로 신속하게 가공할 수 있으나, 필렛은 특수 볼엔드 밀(ball-end mill)과 정교한 프로그래밍이 요구될 수 있습니다.

드릴 진입 및 탈출 표면

드릴 끝부분은 축과 수직이 아닌 표면에 접촉할 때 흔들림이 발생합니다. 이로 인해 위치 오차가 생기고 제거하기 어려운 불균일한 출구 버어(burr)가 형성됩니다. 가능하면 드릴의 접근 경로에 대해 시작면과 종료면이 모두 수직이 되도록 구멍 특징을 설계하세요.

나사산 깊이 고려 사항

지나치게 깊은 나사산은 연결 강도를 향상시키지 않으면서 비용만 증가시킵니다. 구멍 지름의 3배를 초과하는 나사산 맞물림은 점진적으로 효과가 감소합니다. 기능상 이점이 전혀 없음에도 불구하고 불필요하게 깊은 나사산을 지정하면 특수 공구와 연장된 가공 시간이 필요합니다.

기계 부품 제조를 위한 DFM 체크리스트

견적 요청을 위해 설계를 제출하기 전에 다음 핵심 사항들을 검토하세요:

• 내부 모서리: 홈 깊이의 최소 1/3 이상인 반경을 적용했습니까? 필요한 공구 지름보다 약간 더 큰 반경을 적용했습니까?
• 벽 두께: 금속 벽 두께는 최소 0.03"(0.762mm) 이상이고, 플라스틱 벽 두께는 최소 0.06"(1.524mm) 이상입니까?
• 포켓 깊이: 깊이가 필요한 최소 공구 지름의 3배 미만입니까?
• 홀 깊이: 표준 드릴링의 경우, 깊이가 구멍 지름의 4배보다 작은가?
• 특징 접근성: 절삭 공구가 장애물 없이 모든 형상에 도달할 수 있는가?
• 좁은 영역: 모든 통로가 표준 절삭 공구의 통과를 위해 충분히 넓은가?
• 에지 처리: 가능한 경우 외부 라운드 대신 차머(경사면)가 지정되어 있는가?
• 드릴링 면: 구멍 입구 및 출구 면이 드릴 축에 수직인가?
• 나사 윤곽 깊이: 나사 맞물림 길이가 나사 지름의 3배 이하인가?
• 허용오차: 엄격한 허용오차가 중요한 맞물림 표면에만 적용되는가?

설계 결정이 비용에 미치는 영향

DFM 원칙을 위반하는 모든 기능은 가공 시간 연장, 공구 마모 증가, 불량률 상승, 추가 세팅 등 여러 경로를 통해 비용을 증가시킵니다. 제조 측면을 고려해 최적화된 부품 가공 설계는 동일한 기능을 달성하더라도 제조 고려 없이 작성된 설계보다 30~50% 낮은 비용으로 제작될 수 있습니다.

기계 부품 제조에서 가장 비용이 많이 드는 표현은 무엇일까요? 바로 "화면상으로는 멋지네요."입니다. 가장 가치 있는 습관은 설계를 확정하기 전에 모든 기능을 실제 제조 조건과 비교 검토하는 것입니다. DFM 원칙을 적용하면 설계 자체에서 비롯된 비용 초과를 방지할 수 있지만, 남아 있는 기타 비용 요인과 납기 일정을 좌우하는 요소들을 이해함으로써 프로젝트를 정확히 계획하고 협력업체와 효과적으로 협상할 수 있습니다.

비용 요인 및 생산 계획 핵심 사항

불편한 현실을 말씀드리겠습니다: 설계를 최적화했고, 적절한 재료를 선택했으며, 적정 공차를 지정했음에도 불구하고 견적서에 제시된 금액은 여전히 놀라울 정도로 높습니다. 이 금액을 결정하는 요인은 무엇이며, 왜 협력업체는 언제나 비용 내역을 설명해 주지 않을까요?

사실, 기계 가공 부품의 가격 책정은 대부분의 구매 담당자가 배우지 못하는 예측 가능한 패턴을 따릅니다. RapidDirect의 원가 분석에 따르면, 제조 비용의 최대 80%가 설계 단계에서 이미 고정됩니다. 나머지 원가 요인들을 이해하고, 이들 간의 상호작용 방식을 파악하는 것만으로도, 견적서를 수동적으로 수령하는 입장에서 벗어나 가격을 예측하고, 최적화하며, 효과적으로 협상할 수 있는 전문가로 탈바꿈할 수 있습니다.

기계 가공 비용 요인 이해하기

귀하가 수령하는 모든 견적서는 협력업체가 이를 공유하든 하지 않든 관계없이 간단한 공식으로 분해될 수 있습니다.

총 비용 = 소재비 + (가공 시간 × 기계 운용 단가) + 설치·준비 비용 + 마감 처리 비용

각 구성 요소를 해독하고, 귀하의 의사결정이 이들에 어떻게 영향을 미치는지 살펴보겠습니다.

재료비: 단순한 금속 가격 이상

재료 비용은 알루미늄 또는 강철의 파운드당 가격을 넘어서는 개념입니다. 이는 부품 제작에 필요한 원자재 재고량을 포함하며, 과도하게 큰 재고 크기를 요구하는 설계는 재료 사용량과 폐기물 모두를 증가시킵니다. 표준 바(bar) 또는 판(plate) 규격에 맞는 부품은 맞춤형 빌릿(billet)이 필요한 부품보다 비용이 낮습니다.

자신의 위치 근처에서 금속 가공 업체를 검색하거나 공급업체를 평가할 때는 해당 업체가 원자재 재고를 어떻게 조달하는지 문의하세요. 오랜 기간 강재 가공 분야에서 구축된 협력 관계를 보유한 업체들은 종종 더 유리한 재료 가격을 확보하여 이를 고객 견적에 반영합니다.

가공 시간: 복잡성이 비용으로 이어지는 지점

CNC 가공 비용에서 가장 큰 비중을 차지하는 요소는 일반적으로 가공 시간이며, 이는 부품의 복잡성과 직접적으로 연관됩니다. 가공 시간을 증가시키는 요소에는 다음이 포함됩니다:

• 다수의 패스(pass)가 필요한 깊은 포켓(pocket)
• 진동(chatter) 방지를 위해 절삭 속도를 낮춰야 하는 얇은 벽면
• 정밀 마감 절삭이 필요한 엄격한 허용오차(tight tolerance)
• 다수의 공구 교환이 필요한 복잡한 형상
• 절삭 속도를 낮출 수밖에 없는 경질 재료

기계 가공 단가(시간당 요금)는 장비 유형에 따라 크게 달라집니다. 표준 3축 밀링 머신의 시간당 요금은 5축 머신이나 EDM 장비보다 낮습니다. 간단한 장비로 가공 가능한 형상(기하학적 구조)을 명시하면 부품당 비용을 직접적으로 절감할 수 있습니다.

설치 비용: 소량 생산 시 가장 큰 비용 요인

설치 비용에는 CAM 프로그래밍, 공작물 고정장치 설계 및 설치, 공구 준비, 그리고 첫 번째 양산 부품 검증이 포함됩니다. 이 일회성 비용은 부품 크기나 복잡도와 무관하게 발생하므로, 소량 생산 시 부품당 단가 상승의 주요 원인입니다.

다음 사례를 고려해 보십시오: 300달러의 설치 비용은 단일 프로토타입의 경우 전체 비용에 300달러를 추가하지만, 100개 배치에서는 부품당 단지 3달러만 추가됩니다. 따라서 프로토타입은 비싸며, 생산 수량이 증가함에 따라 단가가 급격히 하락하는 것입니다.

마감 처리 및 검사: 숨겨진 비용 증폭 요인

버링 제거, 양극산화 처리, 분체 도장, 정밀 검사와 같은 후가공 공정은 표면적과 복잡도에 비례하여 비용이 증가합니다. 간단한 '기계 가공 그대로' 마감 방식을 채택하면 이러한 비용 대부분을 피할 수 있습니다. 높은 정밀도 요구 사항은 CMM(3차원 측정기)을 활용한 추가 계측 검사를 유발할 수 있으며, 이는 소량 생산 시 노동 시간 증가로 인해 비용에 상당한 영향을 미칩니다.

인자	저비용 접근 방식	고비용 접근 방식	충격 수준
재료 선택	알루미늄 6061, 표준 재고 규격	티타늄, 특수 합금, 맞춤형 빌릿	높은
부품 복잡성	단순 형상, 3축 가공 호환 가능	깊은 포켓, 언더컷, 5축 가공 필요	매우 높습니다
허용오차 요구사항	표준 ±0.1mm (ISO 2768-m)	정밀 ±0.025mm 또는 그 이상 엄격함	높은
주문량	50~500개 (최적의 세트업 비용 분담)	1~10개 (설치 비용이 주요 요인)	매우 높습니다
표면 처리	가공 후 그대로, 표준 데버링	거울 마감, 양극 산화 처리, 파우더 코팅	중간-높음
검사 수준	표준 치수 검사	정밀 3차원 측정기(CMM) 전수 검사, 초기 부품 검사(FAI) 문서화, PPAP	중간

생산량-가격 관계

주문량은 단가에 직접적이고 비선형적인 영향을 미칩니다. 소량 생산 시 고정비가 적은 부품 수에 분산되어 단위당 비용이 높아집니다. 생산량이 증가함에 따라 설치 비용이 희석되어, 추가로 생산되는 각 부품의 단가가 현저히 낮아집니다.

그러나 극단적으로 높은 생산량이 항상 최저 가격을 보장하지는 않습니다. 설비 용량 제약, 기계 할당, 마감 공정 병목 현상 등으로 인해 대량 생산 효율성이 제한될 수 있습니다. 맞춤형 부품 제조에서는 일반적으로 설치 비용이 효율적으로 분산되면서 가공 작업 흐름에 과부하가 걸리지 않는 저~중간 생산량(50~500개)에서 이상적인 가격 포인트가 나타납니다.

납기 기간 요인 및 생산 계획

비용은 유일한 고려 사항이 아닙니다—시기 역시 중요합니다. 납기 일정에 영향을 주는 요인을 이해하면, 긴급 가속 처리 수수료로 인해 예산이 줄어드는 상황 없이 기계 가공 부품 조달 계획을 수립할 수 있습니다.

납기 일정을 결정하는 요인은 무엇인가요?

주문에서 납품까지 부품이 이동하는 속도를 결정하는 요인이 여러 가지 있습니다:

• 소재 가용성: 일반적인 알루미늄 및 강철 재질은 빠르게 출하되지만, 특수 합금은 가공 시작 전에 수주일의 리드타임이 소요될 수 있습니다.
• 작업장 부하: 근처의 제작 작업장은 대기 주문량이 다를 수 있으며, 용량은 계절 및 전문 분야에 따라 달라집니다.
• 부품 복잡성: 단일 세팅만 필요한 단순 부품은 다중 공정이 필요한 부품보다 더 빠르게 완성됩니다.
• 마감 요구사항: 양극 산화, 도금, 열처리 등은 일반적으로 외부 업체를 통해 수행되며, 이로 인해 며칠에서 수주일이 추가될 수 있습니다.
• 검사 범위: 종합적인 문서화 및 인증 절차는 일정을 연장시킵니다.

가공 부품 조달 계획 수립

스마트 조달은 실제 일정 요구 사항을 정확히 파악하는 것에서 시작됩니다. 스스로에게 물어보세요: 이건 진정한 긴급 상황인가요, 아니면 철저한 계획 수립으로 긴급성을 해소할 수 있는가요? 신속 조달 주문은 일반적으로 표준 리드타임보다 30~100% 더 비쌉니다.

양산 규모의 부품 제조를 위한 전략을 고려하세요:

• 일괄 주문(Blanket orders): 연간 수량을 약정하고 정기적인 출하 일정을 설정하여 가격과 우선 공급 순위를 확보하세요
• 안전 재고: 리드타임이 긴 핵심 부품에 대해 여유 재고를 확보하세요
• 설계 표준화: 여러 부품 간 공통 설계 요소 도입으로 프로그래밍 및 세팅 시간을 단축하세요
• 공급업체 관계: 오랜 기간 협력해 온 파트너사는 생산 능력이 포화된 시기에 종종 우선 배정되는 경우가 많습니다

기능 희생 없이 비용 최적화

목표는 단순히 비용을 줄이는 것이 아니라, 가치를 극대화하는 데 있습니다. 다음의 검증된 최적화 전략들을 고려해 보세요.

• 엄격한 공차는 오직 중요한 맞물림 표면에만 적용하고, 그 외 부위에는 표준 공차를 사용하세요
• 재료 낭비를 최소화하기 위해 일반적인 재고 규격에 맞춰 설계하세요.
• 마감 처리 요구사항을 통합하세요—정말 그 양극산화 표면 처리가 필요하나요?
• 보관 공간이 허용된다면, 설치 비용을 분산시키기 위해 약간 더 많은 수량을 주문하세요.
• 설계를 최종 확정하기 전에 DFM 피드백을 요청하여 고비용 부품을 조기에 식별하세요.

비용 발생 요인과 납기 일정 영향 요인을 충분히 이해한 후에는, 견적을 현명하게 평가하고 프로젝트를 현실적으로 계획할 수 있게 됩니다. 그러나 완벽하게 계획된 생산도 품질 문제가 발생하면 실패할 수 있습니다. 기계 가공 결함을 식별하고, 예방하며, 대응하는 방법을 숙지하는 것은 조립 공장에서 최종 조립까지 귀사의 투자를 보호하는 데 필수적입니다.

품질 보증 및 결함 예방

공급업체들이 거의 논의하지 않는 비용이 많이 드는 실수 하나를 소개합니다: 부품이 정확히 명세된 대로 제작되기만 하면 완벽하게 도착할 것이라고 가정하는 것입니다. 현실은 어떨까요? 설계가 잘 되었고 공차도 적절히 설정된 기계 가공 부품조차도 기능을 저해하고, 프로젝트를 지연시키며, 자금을 낭비하는 결함을 겪을 수 있습니다. 무엇이 잘못될 수 있는지, 그리고 이를 어떻게 방지할 수 있는지를 아는 것이, 일관된 품질을 확보하는 구매자와 끊임없이 불량품 및 재작업 문제를 해결해야 하는 구매자를 구분짓는 핵심입니다.

바이올린 테크놀로지스(Violin Technologies)의 결함 분석에 따르면, 기계 가공 결함에는 치수 편차, 표면 조도 불량, 부적절한 공차 등 다양한 문제가 포함됩니다. 이러한 문제들은 프로그래밍 오류, 기계공구의 불안정성, 공구 마모 등 여러 원인에서 비롯됩니다. 이러한 근본 원인들을 이해함으로써, 품질 문제를 수동적으로 수용하는 입장에서 벗어나 결함을 조기에 식별하고 공급업체와 협력하여 문제를 사전에 방지할 수 있는 능동적인 관계로 전환할 수 있습니다.

일반적인 기계 가공 결함 및 근본 원인

모든 기계 가공 부품은 잠재적인 품질 문제에 직면합니다. 이러한 결함을 인식하고 그 원인을 이해하는 것은 문제 발생 전에 이를 방지할 수 있도록 요구사항을 명확히 정의하는 데 도움이 됩니다.

버러: 존재해서는 안 되는 가장자리

버러는 절삭 작업 후 남아 있는 돌출된 금속 가장자리 또는 조각입니다. 이는 절삭 공구가 재료를 벗어나는 위치, 구멍 가장자리 및 기계 가공 표면을 따라 형성됩니다. 단순히 미관상 문제가 되는 것을 넘어서, 버러는 조립 시 어려움을 유발하고 안전 위험을 초래하며 작동 중에 떨어져 나와 맞물리는 부품에 손상을 줄 수 있습니다.

근본 원인으로는 날카로움을 잃은 절삭 공구, 부적절한 피드 속도, 잘못된 절삭 방향 등이 있습니다. 예방을 위해서는 정기적인 공구 점검 및 유지보수, 최적화된 절삭 조건 설정, 그리고 중요 가장자리에 대한 데버링 작업을 명시적으로 요구해야 합니다.

표면 결함: 외관상 문제를 넘어서는 고려 사항

공구 자국, 진동 무늬(차터 패턴), 표면 불규칙성은 외관 이상의 영향을 미칩니다. 거친 표면은 마찰을 증가시키고, 피로 수명을 단축시키며, 밀봉 표면의 성능을 저하시킵니다. 3ERP의 품질 관리 가이드에 따르면, 표면 마감 품질은 CNC 가공 제품의 성능과 시각적 매력에 상당한 영향을 미칩니다.

이러한 결함은 절삭 중 발생하는 진동(차터), 마모된 공구, 부적절한 절삭 속도 및 피드, 또는 부족한 공작물 고정 등에서 기인합니다. 해결 방안으로는 강성 있는 고정장치 사용, 균형 잡힌 절삭 조건 설정, 그리고 가공 재료에 적합한 공구 선정 등이 있습니다.

치수 오차: 측정값이 사양과 일치하지 않을 때

가장 중요한 결함 유형 중 하나로, 치수 오차란 가공 부품이 지정된 허용오차를 충족하지 못함을 의미합니다. 부품은 설계보다 크거나 작을 수 있으며, 양산 과정에서 치수가 일관되지 않게 변동될 수도 있습니다.

원인은 공구 마모 및 열 팽창에서부터 프로그래밍 오류 및 기계 캘리브레이션 편차에 이르기까지 다양합니다. 고압 절삭(재료 제거 과정에서 공구에 가해지는 힘)은 특히 벽 두께가 얇은 부품의 경우 작업물 변형을 유발할 수 있습니다. 온도 및 습도와 같은 환경적 요인은 정밀도에 극심한 영향을 미치므로, 허용오차가 엄격한 가공 작업에서는 통제된 가공 환경이 매우 중요합니다.

재료 응력 문제: 숨겨진 문제

굽힘, 성형 또는 과도한 가공으로 인해 내부 응력이 발생하면 완성 후 부품이 휘어질 수 있습니다. 정확히 측정된 부품을 수령하더라도, 시간이 지나거나 후속 열처리 과정에서 왜곡되는 현상을 관찰할 수 있습니다.

예방 방법으로는 적절한 재료 선정, 응력 제거 공정, 그리고 열 축적 및 잔류 응력을 최소화하는 가공 전략이 포함됩니다.

• 버러: 무딘 공구, 부적절한 피드 속도, 탈출 형상에 의해 발생합니다. 해결 방안: 공구 정비, 데버링 사양 설정, 최적화된 가공 조건 적용.
• 진동 자국(Vibration Marks): 진동, 공구 휨, 부적절한 절삭 속도로 인해 발생함. 해결 방안: 강성 높은 고정장치 사용, 균형 잡힌 공정 파라미터 설정, 공구 돌출 길이 단축.
• 치수 오차: 공구 마모, 열 팽창, 프로그래밍 오류로 인해 발생함. 해결 방안: 정기적인 교정 수행, 공구 상태 모니터링, 환경 조건 관리.
• 불량한 표면 마감: 마모된 공구, 부적절한 공정 파라미터, 재료 특성의 불일치로 인해 발생함. 해결 방안: 계획된 공구 교체 주기 수립, 재료 검증 실시, 마감 가공 공정 적용.
• 왜곡/변형: 내부 응력, 과격한 절삭 조건, 얇은 벽 두께로 인해 발생함. 해결 방안: 응력 제거 열처리 실시, 보수적인 공정 파라미터 설정, 적절한 설계 고려.

품질 관리 및 검사 방법

결함 예방은 최종 검사에 의존하는 것이 아니라 체계적인 품질 관리를 요구합니다. 신뢰할 수 있는 기계 가공 부품 제조업체는 생산 전 과정에 걸쳐 품질 관리를 시행하여 문제를 조기에 발견하고, 전체 주문 물량으로 확산되기 전에 차단합니다.

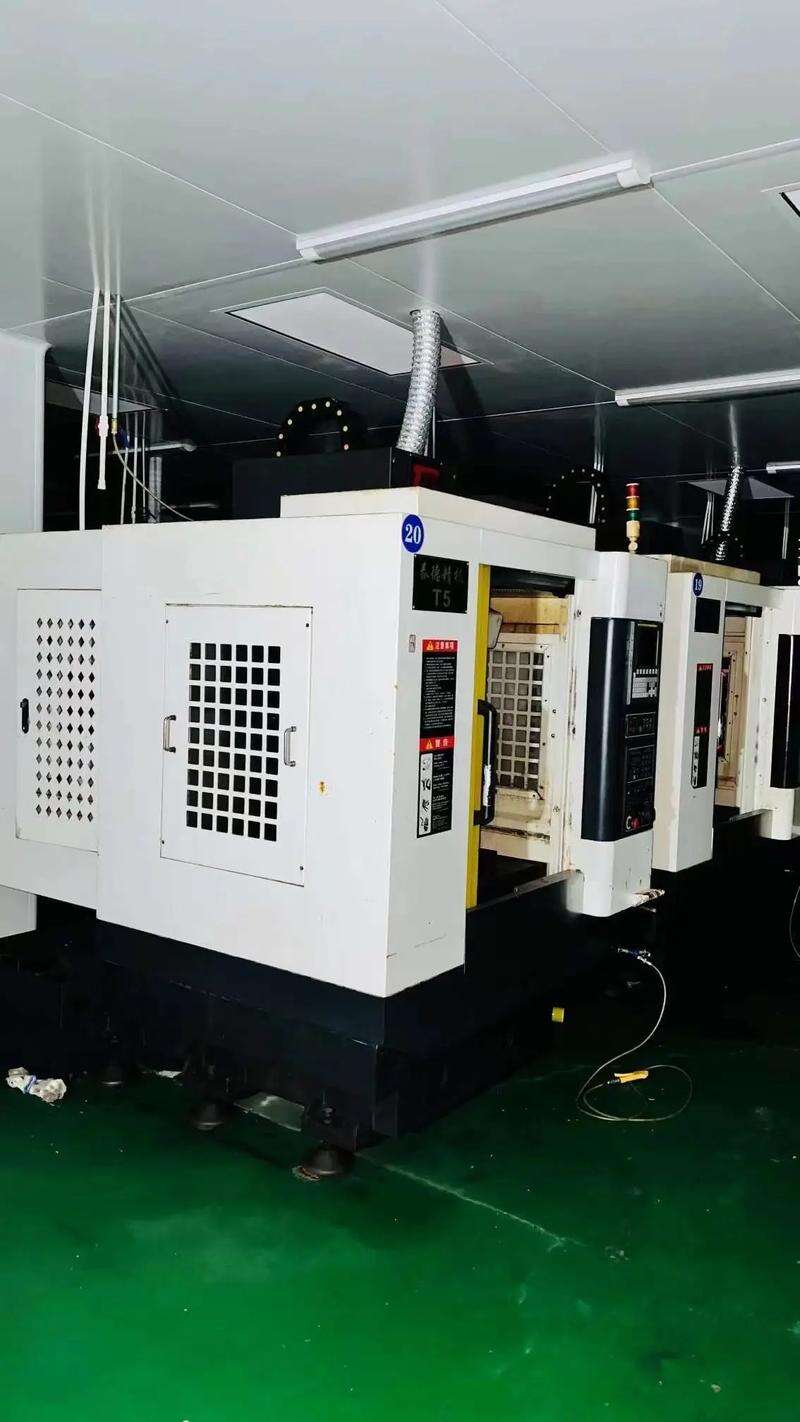

CMM 검사: 정밀도의 표준

좌표 측정기(CMM)는 치수 검증을 위한 최고 수준의 기준을 제공합니다. 이러한 시스템은 정밀 프로브를 사용하여 부품의 형상을 CAD 모델과 비교 측정함으로써 수동 측정으로는 감지할 수 없는 편차를 식별합니다. 정밀 가공 부품의 경우, CMM 검사는 핵심 치수가 사양을 충족하는지를 확인하여 적합성에 대한 문서화된 증거를 제공합니다.

표면 프로파일로미터: 보이지 않는 것을 측정하기

표면 조도 측정기는 Ra 값 및 기타 파라미터를 사용하여 마감 품질을 정량화합니다. 3ERP에서 지적한 바에 따르면, 이러한 계측기는 육안 검사로는 단지 추정만 가능한 사항을 객관적으로 측정하여, 귀사의 표면 마감 사양이 실제로 달성되었음을 보장합니다.

통계적 과정 관리 (SPC)

모든 부품을 검사하는 대신, SPC는 통계적 표본 추출을 사용하여 공정 안정성을 모니터링합니다. 시간에 따른 측정값을 추적함으로써 제조업체는 결함으로 이어지기 전에 경향을 식별할 수 있습니다. 업계 연구에 따르면, SPC 소프트웨어는 일관된 품질 유지를 위해 필수적이며, 실시간 공정 데이터를 분석하고, 편차를 식별하며, 사전 예방적 조정을 가능하게 합니다.

초품 검사 (FAI)

완전한 양산이 시작되기 전에, FAI는 도면의 모든 요구사항에 따라 최초로 완성된 부품을 종합적으로 검증합니다. 이 중요한 점검 단계는 귀하의 전체 주문에 영향을 미치기 전에 프로그래밍 오류, 세팅 문제 및 재료 관련 문제를 조기에 발견합니다.

비파괴 검사 (NDT)

중요한 용도에 사용되는 부품의 경우, 비파괴 검사(NDT) 방법을 통해 부품을 손상시키지 않고 내부 결함을 탐지할 수 있습니다. 초음파 검사는 표면 아래 결함을 드러내고, 자석 입자 검사는 철계 금속의 표면 균열을 찾아내며, 침투 검사는 표면 불연속성을 확인합니다. 이러한 기법은 가공 부품이 높은 응력 하에서 작동하거나 안전이 중시되는 용도로 사용될 때 특히 유용합니다.

공급망에 품질을 내재화하기

가장 효과적인 품질 보증은 문제 발생 이전에 이루어져야 합니다. 공급업체를 평가할 때는 그들의 품질 관리 시스템에 대해 문의해 보십시오: 공정 중 검사를 수행하는가? 어떤 측정 장비를 사용하는가? 부적합 사항은 어떻게 처리하는가? 검사 및 시험 결과에 대한 상세 기록을 유지함으로써 문서화와 추적 가능성을 확보하면, 귀사의 가공 부품이 명세서에 따라 정확히 작동할 것임을 확신할 수 있습니다.

품질 관리는 공급업체의 책임만이 아닙니다. 명확한 사양, 적절한 허용오차, 그리고 핵심 요구사항에 대한 개방적인 소통은 제조업체가 검사 자원을 가장 중요한 부분에 집중할 수 있도록 지원합니다. 품질의 기본 원칙을 이해한 후에는, 제조 우수성을 입증하는 산업별 표준 및 인증 요건을 고려해야 합니다. 이러한 요건은 부품이 자동차, 항공우주, 의료 분야 중 어느 분야에 사용되는지에 따라 크게 달라집니다.

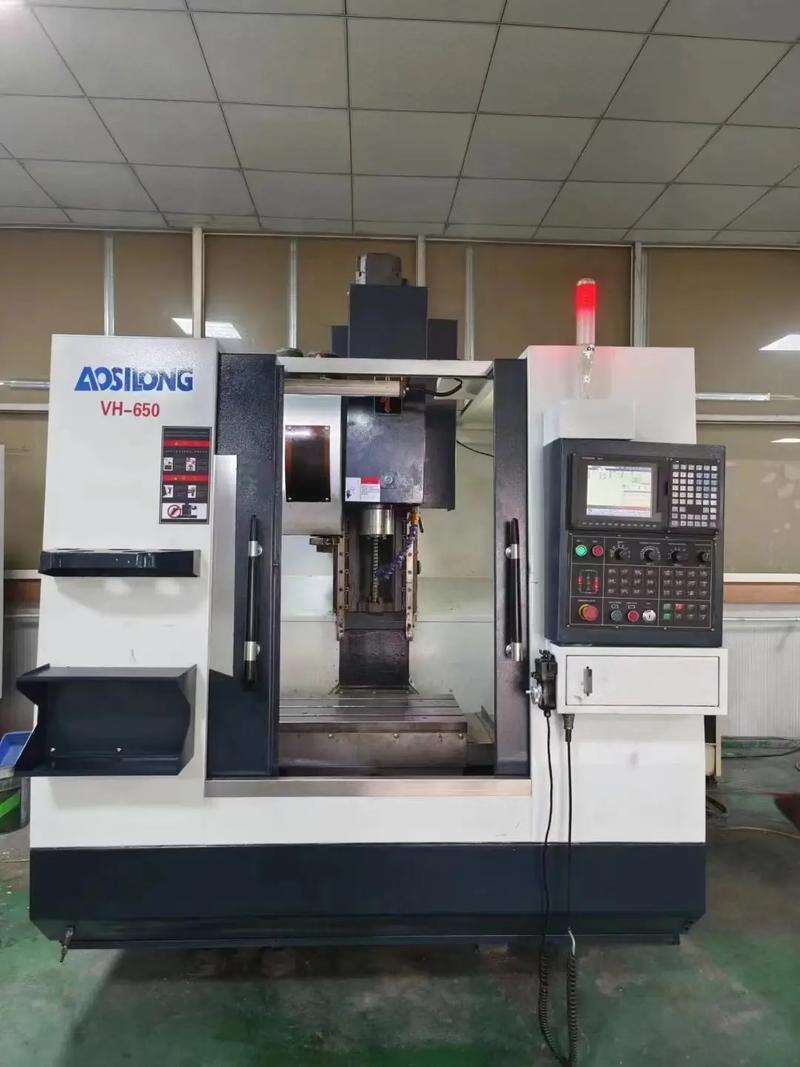

산업 표준 및 인증 요구사항

구매자들을 예기치 않게 당황하게 만드는 비용이 많이 드는 실수 하나를 소개합니다: 모든 기계 가공 부품 제조업체가 동일한 품질 기준을 따르고 있다고 가정하는 것입니다. 항공우주 또는 의료 분야 역량을 보유한다고 주장하는 업체로부터 경쟁력 있는 견적을 받을 수도 있지만, 실제 심사 과정에서 해당 업체의 인증이 존재하지 않거나 귀사의 적용 분야를 포함하지 않는다는 사실을 알게 될 수 있습니다. 산업별 표준은 선택 사항이 아니라 필수 요건이며, 이는 귀사의 부품이 법적으로 출하될 수 있는지를 결정합니다.

과제는 무엇인가? 대부분의 공급업체는 인증을 언급하지만, 그것이 귀사의 프로젝트에 실제로 어떤 의미를 갖는지 설명하지 않습니다. 이러한 표준을 이해하는 것은 모호한 품질 주장만 수용하던 사람을, 공급업체의 역량을 검증하고 핵심 조달망을 보호하는 구매자로 전환시켜 줍니다.

항공우주 및 의료기기 표준

AS9100: 항공우주 산업 품질 기준

정밀 가공 부품이 비행할 경우, AS9100 인증은 필수 조건이 됩니다. 이 항공우주 산업 특화 품질 관리 시스템은 ISO 9001을 기반으로 하되, 비행 중 핵심 부품에 대한 극한 요구사항을 충족하기 위한 추가 요건을 포함합니다.

지가(Jiga)의 항공우주 분야 기계 가공 관련 연구에 따르면, AS9100D 품질 시스템은 리스크 관리, 공정 검증, 부적합 관리 및 협력사 관리를 포괄합니다. 이는 단순한 행정 절차가 아니라, 터빈 블레이드, 구조 프레임, 유압 부품 등 모든 부품이 극한 조건에서도 신뢰성 있게 작동하도록 보장하는 체계적인 접근 방식입니다.

AS9100은 귀사의 공급업체에게 실제로 어떤 요건을 제시하는가?

• 자재 추적성: 원료 공급업체에서 완제품에 이르기까지의 완전한 문서화(열처리 로트 추적성 및 화학 조성 검증 포함)
• 제1조 검사 (FAI): 양산 투입 전 AS9102에 따른 종합적인 검증
• 통계적 공정 관리: 결함 발생 전 편차를 탐지하기 위한 지속적인 모니터링
• 구성 관리: 설계 변경 사항 및 그 적용에 대한 문서화된 관리

AS9100을 초월하여, NADCAP 인증은 열처리, 용접, 표면 처리, 비파괴 검사 등 특수 공정을 검증합니다. 항공우주 부품이 이러한 2차 가공 공정을 필요로 할 경우, NADCAP 인증은 해당 공정이 산업적으로 정의된 기준을 충족함을 보장합니다.

ISO 13485: 의료기기 품질 관리 시스템

의료기기는 항공우주 분야와는 다른 고려 사항을 요구합니다. 여기서는 규제 준수 및 환자 안전이 요구사항을 주도합니다. ISO 13485은 의료기기 수명 주기 전반(제조업체, 공급업체, 서비스 제공업체, 유통업체)에 걸쳐 의료기기 관련 조직을 위해 특별히 설계된 품질 경영 시스템을 규정합니다.

에 따르면 NSF의 인증 가이드라인 다른 품질 기준들이 고객 만족과 지속적 개선에 초점을 맞추는 반면, ISO 13485는 의료기기의 안전성과 유효성을 보장하기 위해 규제 준수 및 위험 관리에 중점을 둡니다.

이러한 차이는 귀사의 판금 가공 및 정밀 기계 가공 요구 사항에 중요합니다. ISO 13485는 다음을 규정합니다:

• 더 심층적인 위험 통합: 설계 단계뿐 아니라 모든 품질 관리 시스템 프로세스 전반에 걸친 위험 평가
• 보다 구체적인 문서화 요구: 상세히 문서화된 절차 및 더 긴 기록 보관 기간
• 의료 분야 특화 통제: 인력의 건강 및 위생 절차, 오염 방지 조치, 그리고 이식용 기기의 향상된 추적 가능성
• 시장 출시 후 감시: 규제 당국에 대한 불만 처리 및 부작용 사건 신고를 위한 공식 절차

의료 분야용 정밀 가공 부품 공급업체의 경우, ISO 13485 인증은 FDA, EU MDR, Health Canada 및 기타 글로벌 규제 요건을 충족할 수 있는 역량을 입증합니다. 이 인증 없이는 귀사의 부품이 대부분의 의료기기 공급망에 합법적으로 진입할 수 없습니다.

자동차 산업 요구사항

IATF 16949: 자동차 품질 우수성

자동차 공급망은 IATF 16949 기준 하에서 운영되며, 이는 대량 생산 분야에서 가장 엄격한 품질 표준으로 간주됩니다. 이 인증은 ISO 9001을 기반으로 하되, 결함 예방, 변동성 감소, 공급망 효율성 향상 등 자동차 산업 특화 요구사항을 추가합니다.

IATF 16949를 일반적인 품질 관리 시스템과 구분짓는 핵심 요소는 ‘탐지’보다는 ‘예방’에 초점을 둔다는 점입니다. 인증을 획득한 정밀 가공 부품 제조업체는 다음 사항을 입증해야 합니다:

• 고급 제품 품질 기획(APQP): 양산 전 문제를 사전에 방지하는 체계적인 개발 프로세스
• 양산 부품 승인 절차(PPAP): 제조 공정이 규정 준수 부품을 안정적으로 생산함을 입증하는 포괄적인 문서화
• 통계적 공정 관리(SPC): 대량 생산 과정 전반에 걸쳐 일관된 출력을 보장하는 실시간 모니터링
• 측정 시스템 분석(MSA): 검사 장비가 신뢰성 있고 반복 가능한 결과를 제공한다는 것을 검증함

차대 조립체 및 맞춤형 금속 부싱과 같은 자동차 응용 분야에 적용되며, 이러한 요구사항은 수십만 대에 달할 수 있는 대량 생산에서도 일관된 품질을 보장합니다. 인증된 제조업체인 소이 메탈 테크놀로지 는 이러한 엄격한 자동차 품질 기준을 충족하기 위해 철저한 통계적 공정 관리(SPC)를 유지합니다. 단일 결함 부품이 수백만 대의 차량에 영향을 미치는 리콜을 유발할 수 있는 상황에서 이는 필수적입니다.

산업	주요 규격	필수 요구사항	일반적인 소재
항공우주	AS9100D, NADCAP	완전한 원자재 추적성, AS9102에 따른 초기 공정 검사(FAI), 구성 관리, 공정 검증	티타늄, 인코넬, 7075 알루미늄, 17-4 PH 스테인리스강
의료 기기	ISO 13485, FDA QSR/QMSR	위험 관리 통합, 오염 방지, 확장된 기록 보관 기간, 시장 출시 후 감시	316L 스테인리스강, 티타늄, PEEK, 코발트-크롬
자동차	IATF 16949	APQP, PPAP 문서화, SPC 도입, MSA 검증, 결함 예방 중심	탄소강, 알루미늄 합금, 스테인리스강, 황동

표준이 귀사의 공급망에 미치는 영향

이러한 인증서는 단순한 품질 인증 마크가 아닙니다—그것들은 철강 가공업체 및 정밀 기계 가공 부품 공급업체의 운영 방식을 근본적으로 규정합니다. 문서화 요구사항은 귀사의 출하물과 함께 동봉되어야 하는 기록의 종류를 결정합니다. 추적성 의무사항은 원자재 조달 및 취급 방식에 영향을 미칩니다. 검사 절차는 수행되는 측정 항목과 그 결과 보고 방식을 규정합니다.

근처의 금속 가공업체를 평가하거나 해외 공급업체를 고려할 때, 인증 상태는 반드시 가장 먼저 확인해야 할 자격 요건입니다. 인증서 사본을 요청하고, 해당 인증 범위가 귀사가 요구하는 공정을 포함하는지 확인하며, 발행 기관의 데이터베이스를 통해 유효성을 검증하세요. 가공 업무에 대해 AS9100 인증을 보유한다고 주장하지만, 필요한 열처리 공정에 대한 NADCAP 인증이 부족한 공급업체는 귀사의 품질 관리 체계에 허점을 남깁니다.

인증된 제조 시설에 대한 투자는 규제 준수를 넘어서는 실질적인 이익을 창출합니다. 이러한 품질 관리 시스템은 일관된 공정 운영, 문서화된 추적성, 체계적인 문제 해결 능력을 구축하여, 귀사의 응용 분야가 인증을 공식적으로 요구하든 그렇지 않든 관계없이 모든 프로젝트에 긍정적인 영향을 미칩니다.

업계 표준을 충분히 이해한 후, 최종 고려 사항은 적합한 제조 파트너를 선정하고 요구사항을 명확히 명시하는 것입니다. 이는 지식을 성공적인 프로젝트와 신뢰할 수 있는 공급망으로 전환시키는 실무적 단계입니다.

기계 가공 파트너 선정 및 요구사항 명시

이제 마지막으로 비용이 많이 드는 실수—그리고 아마도 가장 좌절감을 주는 실수—를 살펴보겠습니다: 가공 부품 공급업체를 가격만을 기준으로 선정한 후, 품질, 소통, 납기 등에서 기대에 못 미치는 것을 알게 되는 경우입니다. 견적에서 15%를 절약했을지 몰라도, 재작업, 의사소통 오류, 그리고 사양을 충족하지 못하는 부품으로 인해 수 개월을 손실하게 될 수 있습니다.

사실인가요? 적절한 가공 부품 제조업체를 선정하는 것은 단순히 가장 저렴한 옵션을 찾는 것이 아닙니다. 이는 귀사의 프로젝트 요구사항과 부합하는 역량, 품질 관리 시스템, 그리고 소통 방식을 갖춘 파트너를 발굴하는 과정입니다. 애네본 메탈(Anebon Metal)의 협력업체 평가 가이드에 따르면, 적절한 CNC 가공 서비스 제공업체를 선정하는 것은 제품 품질, 원가 구조, 브랜드 가치 전반에 영향을 미치는 전략적 결정입니다.

가공 역량 평가에서부터 프로토타입 제작까지, 그리고 양산 규모로 확장하는 전 과정의 구매자 여정을 함께 살펴보겠습니다.

기계 가공 파트너 역량 평가

모든 기계 가공 업체가 모든 프로젝트를 처리할 수 있는 것은 아닙니다. 고용량 자동차 부품에 특화된 맞춤형 부품 제조업체는 단일 주문 형태의 항공우주 분야 프로토타입 제작에 어려움을 겪을 수 있습니다. 반대로, 프로토타입 전문 업체는 양산 공정을 위한 충분한 생산 능력을 갖추지 못할 수도 있습니다. 따라서 귀사의 요구사항을 공급업체의 강점과 정확히 매칭시키는 것이 비용 낭비를 초래하는 부적절한 협업을 방지하는 핵심입니다.

인증 및 품질 관리 시스템: 첫 번째 선별 기준

다른 사항을 평가하기 전에 먼저 인증서를 확인하십시오. 업계 표준에서 논의된 바에 따르면, ISO 9001은 기본적인 품질 관리 능력을 입증하며, AS9100, ISO 13485 및 IATF 16949는 산업별 특화된 역량을 검증합니다. 인증서 사본을 요청하고, 해당 인증서가 귀사 프로젝트에 필요한 공정을 포함하는지 확인하십시오.

인증서 외에도 실제 운영 중인 품질 관리 시스템에 대해 문의하십시오. 애네본 메탈(Anebon Metal)의 연구에 따르면, 고품질 공급업체는 공정 중 검사를 체계적으로 수행하며, 프로브 및 레이저 측정기와 같은 도구를 활용해 최종 단계에서 비용이 많이 드는 문제로 확대되기 전에 오차를 조기에 식별합니다. 가공 부품 공급업체가 완제품만 검사한다면, 조립 과정에서야 발견하게 될 문제를 출하할 수도 있습니다.

설비 및 기술 평가

공장 내 기계 장비는 실현 가능한 작업 범위를 결정합니다. 핵심 질문은 다음과 같습니다:

• 기계 유형 및 축 수: 당사의 부품 형상(지오메트리)을 3축, 4축 또는 5축 장비로 가공할 수 있습니까?
• 용량 및 크기 제한: 최대 부품 크기(엔벨로프)는 얼마입니까?
• 정밀 제조 역량: 신뢰성 있게 유지할 수 있는 허용오차는 얼마입니까?
• 2차 가공: 그들이 EDM, 연삭 또는 기타 특수 가공 공정을 내부에서 제공합니까?

현대적인 CAM 소프트웨어 통합도 중요합니다. 정교한 프로그래밍 및 시뮬레이션 소프트웨어를 사용하는 가공 업체는 CNC 가공 부품에 대한 오류율을 최소화하고 정밀도를 최적화합니다.

소통 및 반응성

기술 역량은 효과적인 의사소통이 불가능하다면 아무런 의미가 없습니다. 견적 요청 과정에서의 응답 속도를 평가하세요—견적 제출 지연은 보통 생산 단계에서도 느린 의사소통을 예고합니다. 프로젝트 관리에 대해 문의해 보세요: 담당자(주요 연락처)는 누구입니까? 업데이트는 어떻게 전달됩니까? 문제 발생 시 상향 보고 절차는 어떻게 되나요?

해외 공급업체의 경우 언어 능력과 시간대 고려 사항이 특히 중요해집니다. 명확하고 빈번한 의사소통은 사소한 오해가 비용이 많이 드는 문제로 확대되는 것을 방지합니다.

견적 요청 시 제출해야 할 정보

불완전한 RFQ(요청서)는 부정확한 견적과 시간 낭비를 초래합니다. 온라인으로 가공 부품을 주문하든 지역 가공 업체와 직접 협력하든 관계없이 다음 정보를 제공하세요:

• 기술표면도: GD&T 표시가 포함된 완전한 2D 도면 또는 관련 사양이 첨부된 3D CAD 파일
• 재료 사양: 정확한 합금 등급(예: 단순히 "알루미늄" 또는 "스테인리스강"이 아니라)
• 공차 요구사항: 중요 치수를 명확히 식별하고, 구체적인 허용오차 값을 명시
• 표면 마감 사양: 기능성 표면의 Ra 값, 마감 요구사항(양극산화 처리, 분체 도장 등)
• 수량 및 납품 일정: 초도 주문 수량, 예상 연간 수요량, 납품 빈도
• 납품 요구사항: 필요 납기일, 배송 목적지, 포장 사양
• 품질 문서 지원: 검사 보고서, 인증서 또는 추적성(tracability) 요구사항

초기 요청 사항이 더 완전할수록 견적 정확도는 높아지고, 생산 과정에서 발생할 수 있는 예기치 않은 문제는 줄어듭니다.

공급업체 평가 체크리스트

가공 부품 제조업체와 계약을 체결하기 전에 다음 핵심 요소들을 반드시 확인하십시오:

• ☐ 관련 인증서가 유효하며, 요구되는 공정을 모두 포함하는지
• ☐ 요구되는 형상 및 공차를 충족할 수 있는 장비
• ☐ 추적성 문서가 포함된 원자재 조달
• ☐ 공정 중 및 최종 검사 역량(CMM, 표면 측정)
• ☐ 문서화된 절차 및 기록을 갖춘 품질 관리 시스템
• ☐ 유사 프로젝트 또는 산업 분야에서의 실적 사례
• ☐ 명확한 의사소통 및 신속한 대응이 가능한 프로젝트 관리
• ☐ 귀사의 생산량 및 일정 요구사항을 충족할 수 있는 역량
• ☐ 투명한 원가 내역을 제시하는 경쟁력 있는 가격
• ☐ 품질 문제 또는 엔지니어링 변경에 대한 애프터서비스 지원

프로토타이핑에서 양산까지

프로젝트가 개념 단계에서 양산 제조 단계로 진전됨에 따라 귀하의 요구 사항은 급격히 변화합니다. 이러한 차이를 이해하면 각 단계에 맞는 파트너를 선정하고 적절한 요구 사항을 명시할 수 있습니다.

프로토타이핑: 속도와 유연성 우선

프로토타이핑 단계에서는 설계 반복 간 변경 사항을 고려해 신속하게 맞춤형 CNC 부품을 확보해야 합니다. 프로토타이핑 단계의 주요 우선 과제는 다음과 같습니다:

• 빠른 납기: 설계 개념 검증을 위해 며칠, 즉 몇 주가 아닌 단위로 소요
• 설계 유연성: 과도한 비용 부담 없이 설계 변경을 수용할 수 있는 능력
• 소재 옵션: 다양한 접근 방식을 테스트하기 위한 다양한 재료 접근 가능성
• 엔지니어링 피드백: 양산 결정 이전에 설계를 개선해 주는 DFM(Design for Manufacturability) 조언

이 단계에서는 부품당 단가보다는 속도와 학습이 더 중요합니다. 귀하는 경제성 최적화가 아니라 개념 타당성을 검증하고 있는 것입니다.

파일럿 생산: 공정 검증

시범 운용 단계에서는 브리지 프로토타이핑 및 완전 양산을 수행합니다. 50~500개 규모의 시제품 생산을 통해 제조 공정을 검증하고, 품질 관리 체계를 확인하며, 대량 주문에 영향을 미치기 전에 문제점을 사전에 식별합니다. 이 단계에서는 다음이 필요합니다.

• 공정 문서화: 재현성을 보장하는 절차 수립
• 품질 검증: 첫 번째 부품 검사(FAI), 공정 능력 분석
• 공구 설계 결정: 양산용 공구 투자가 정당화되는지 여부 판단

웨팹(Wefab)의 양산 확대 연구에 따르면, 프로토타입에서 양산으로의 전환은 단순한 인수인계를 넘어, 목표 지향적인 지식 이전을 요구합니다. 문서화의 누락은 협력업체가 잘못된 방식으로 제품을 제작하게 하여 재작업 또는 일정 지연을 초래합니다.

양산 규모: 일관성과 경제성

완전 양산 단계에서는 우선순위가 일관성, 비용 최적화, 공급망 신뢰성으로 전환됩니다. 정밀 기계 부품의 대량 제조에는 다음이 요구됩니다.

• 통계적 공정 관리: 지속적인 모니터링을 통한 안정적인 출력 보장
• 비용 최적화: 설치 시간 분산 최소화, 자재 효율성 향상, 사이클 타임 단축
• 생산 능력 보장: 전용 리소스 및 예측 가능한 일정 관리
• 공급망 통합: EDI 주문, 범위 계약(블랭킷 계약), 안전 재고 관리

원활한 규모 확장: 이상적인 파트너십

가장 가치 있는 기계 가공 부품 공급업체와의 관계는 최초 프로토타입 단계부터 양산 확대 단계에 이르기까지 전 과정을 아우릅니다. 설계 진화 과정을 이해하는 파트너는 개별 구매 주문만 보는 업체보다 훨씬 우수한 결과를 제공합니다.

제조업체들처럼 소이 메탈 테크놀로지 이러한 접근 방식을 대표하는 업체로, 고정밀 부품에 대해 최단 1영업일 이내의 납기일을 제공하며 원활한 규모 확장을 실현합니다. 해당 시설은 자동차 공급망을 급속 프로토타이핑 단계에서 대량 생산 단계까지 가속화하도록 설계되었으며, 품질 리스크와 지연을 유발하는 고통스러운 공급업체 전환 과정을 제거합니다.

장기적인 공급망 관계 구축

거래 기반 구매—즉, 항상 최저 견적을 찾아 계속해서 쇼핑하는 방식—은 경제적인 것처럼 보이지만 실제로는 종종 비용이 많이 드는 전략입니다. 공급업체를 자주 교체하면 숙련 곡선 형성, 품질 변동성, 그리고 의사소통 부담이 발생합니다. 오랜 기간 유지된 협력 관계는 다음을 제공합니다:

• 생산 능력이 포화된 상황에서의 우선 일정 배정
• 엔지니어링 지원 및 DFM 협업
• 문제 발생 시 신속한 해결
• 대량 구매 할인 및 범위 계약(BLANKET AGREEMENT) 혜택
• 귀사의 품질 요구사항에 대한 조직 내 지식

귀사 제품을 잘 알고, 귀사의 기준을 이해하며, 일관된 납기를 통해 신뢰를 쌓아온 공급업체는 단순히 구매 주문을 이행하는 벤더가 아니라 전략적 자산이 됩니다.

다음 단계

이제 기계 금속 부품 제조에 관한 전체 여정을 마쳤습니다—기초 제조 원리 이해에서부터 적격 파트너 선정까지. 공급업체가 귀하에게 경고하지 않을 9가지 고비용 실수는 무엇일까요? 이제 귀하는 재료 선택 오류, 허용오차 과도한 규격 설정, DFM 위반, 품질 관리 시스템의 미흡, 그리고 파트너 부적합 등 모든 실수를 피할 수 있는 역량을 갖추게 되었습니다.

정밀 가공 부품을 처음으로 조달하든 기존 공급망을 최적화하든, 이 지식을 체계적으로 적용하세요. 요구사항을 명확히 정의하고, 협력업체를 꼼꼼히 평가하며, 일관된 품질을 보장하는 관계를 구축하세요. 조달 과정을 올바르게 수립하기 위한 투자는 모든 프로젝트 전반에 걸쳐 실질적인 이익을 가져다줍니다—맞물림이 정확한 부품, 지켜지는 일정, 예측 가능한 비용 등에서 그 효과를 확인할 수 있습니다.

기계 금속 부품에 대한 자주 묻는 질문

1. CNC 기계의 7대 주요 부품은 무엇인가요?

7대 주요 CNC 기계 부품에는 프로그래밍 명령을 처리하는 기계 제어 장치(MCU), CNC 프로그램을 로드하기 위한 입력 장치, 축 이동을 제어하는 구동 시스템, 절삭 작업을 수행하는 기계 공구, 정밀도를 보장하는 피드백 시스템, 가공물 지지용 베드 및 테이블, 그리고 가공 중 발생하는 열을 관리하는 냉각 시스템이 포함됩니다. 이러한 부품들을 이해하면 구매자가 기계 가공 부품 공급업체와 기술적 요구사항을 효과적으로 소통할 수 있으며, 고품질의 정밀 기계 가공 부품을 확보할 수 있습니다.

2. 기계 부품에 가장 적합한 강철은 무엇인가요?

최적의 강재는 귀하의 적용 분야 요구 사항에 따라 달라집니다. 일반적인 가공 용도이면서 용접성도 우수한 경우, 저탄소강 1018이 낮은 비용으로 뛰어난 가공성을 제공합니다. 기어 및 축과 같이 높은 강도가 요구되는 부품에는 합금강 4140이 적합합니다. 부식 저항성이 중요한 경우에는 대부분의 응용 분야에 304 스테인리스강을 사용할 수 있으며, 해양 및 의료 환경에서는 316 스테인리스강이 더욱 뛰어납니다. D2, A2, H13과 같은 공구강은 마모 저항성이 요구되는 정밀 가공 부품에 뛰어난 경도를 제공합니다. 항상 기계적 특성, 가공성 등급, 비용을 귀하의 구체적인 성능 요구 사항과 균형 있게 고려해야 합니다.

3. 7가지 기본 기계 공작기계는 무엇인가요?

금속 부품 제작을 위한 7가지 기본 기계 공작기계는 원통형 부품 가공을 위한 선반 및 보링 밀(회전 가공기), 평면 가공을 위한 셰이퍼 및 플레이너, 구멍 가공을 위한 드릴링 머신, 복잡한 3차원 형상 가공을 위한 밀링 머신, 정밀 마감 가공을 위한 그라인딩 머신, 재료 절단을 위한 파워 세이프, 그리고 성형 작업을 위한 프레스이다. 이러한 기계 공작기계의 현대식 CNC 버전은 컴퓨터 제어 정밀 가공을 가능하게 하여, 제조업체가 ±0.0001인치(약 ±0.00254mm)에 달하는 엄격한 허용오차를 요구하는 응용 분야에 맞춘 맞춤형 기계 가공 부품을 생산할 수 있도록 한다.

4. 제 부품 제작 시 CNC 밀링과 CNC 턴닝 중 어떤 것을 선택해야 하나요?

부품이 주로 원통형이거나 축대칭 구조일 경우 CNC 선반 가공을 선택하세요. 샤프트, 부싱, 나사식 커넥터 등은 선반에서 효율적으로 가공됩니다. 복잡한 3D 형상, 홈, 슬롯, 다면체 특징 등 여러 각도에서 재료를 제거해야 하는 경우에는 CNC 밀링 가공을 선택하세요. 많은 정밀 기계 가공 부품은 두 공정 모두 필요합니다: 선반 가공으로 원통형 기초 형상을 만들고, 이후 밀링 가공으로 비대칭 특징을 추가합니다. 공정을 지정할 때는 부품의 형상, 요구되는 허용오차, 생산 수량을 고려하세요. 적절한 공정 선택은 직접적으로 비용과 납기 일정에 영향을 미칩니다.

5. 기계 가공 부품 제조업체에서 확인해야 할 인증은 무엇인가요?

필요한 인증은 귀사의 산업 분야에 따라 달라집니다. 자동차 부품 분야는 IATF 16949 인증과 PPAP 문서, SPC(통계적 공정 관리) 도입을 요구합니다. 항공우주 부품은 AS9100D 인증과 전문 공정에 대한 NADCAP 인증을 필요로 합니다. 의료기기 부품은 FDA 요구사항을 충족하는 ISO 13485 인증을 필요로 합니다. 최소한 기준 품질 관리를 위해 ISO 9001 인증 여부를 반드시 확인해야 합니다. 항상 인증서 사본을 요청하고, 인증 범위가 귀사가 요구하는 공정을 포함하는지 확인하며, 등록 기관의 데이터베이스를 통해 유효성을 검증하십시오. IATF 16949 인증을 보유한 인증 제조업체는 통계적 공정 관리를 지속적으로 수행함으로써 생산량 전반에 걸쳐 일관된 품질을 보장합니다.
