항공우주 금속 가공의 이해 및 그 핵심적 중요성

35,000피트 고도에서 단 하나의 브래킷이 고장 나거나, 2,000°F(약 1,093°C)의 극한 온도 하에서 터빈 블레이드가 균열되는 상상을 해보십시오. 항공우주 금속 가공 분야에서는 ‘거의 맞다’는 말이 통하지 않습니다. 이 특수한 제조 분야는 부품 및 구조물을 제작하는 것에 초점을 맞춥니다. 여기서 가장 사소한 오차조차도 성공적인 비행과 치명적인 실패 사이를 가르는 결정적 요인이 될 수 있습니다.

그렇다면 왜 이 분야가 이렇게 엄격한 요구사항을 갖게 되는 것일까요? 항공우주 금속 가공은 항공기, 우주선, 방위 시스템용 금속 재료를 정밀하게 성형·절단·조립하는 금속 제조의 특화된 분야입니다. 이 분야는 항공기 프레임과 엔진 부품, 항공전자 시스템 등 승객의 안전과 임무의 성공을 보장하는 핵심 요소 전반을 아우릅니다.

항공우주 제작이 일반 제조와 구분되는 점

혹시 이렇게 생각하실지도 모릅니다: 금속 가공이란 그냥 금속 가공일 뿐 아닌가? 사실 그렇지 않습니다. 일반 제조 공장에서는 ±0.1mm의 허용오차 범위 내에서 작업할 수 있지만, 항공우주 분야의 가공은 보통 ±0.002mm 이내의 허용오차를 요구합니다. 이는 일반 산업용 기계 가공보다 약 50배 더 정밀한 수준입니다. 다음은 항공우주 금속 가공을 일반적인 가공과 진정으로 구분짓는 핵심 요소들입니다.

• 극도로 높은 정밀도 요구사항: 모든 터빈 블레이드, 유압 밸브, 구조용 브래킷은 일반 산업용 기계 가공에서는 요구되지 않는 마이크론 수준의 정확도 기준을 충족해야 합니다.
• 전문적인 소재 전문성: 티타늄, 인코넬(Inconel), 고급 알루미늄 합금 등 항공우주 등급 합금은 그 구조적 특성을 유지하기 위해 독특한 가공 전략을 필요로 합니다.
• 규제 감독: 이 분야는 FAA, EASA 및 국제 표준에 따라 엄격한 규제를 받으며, 원자재부터 완제품에 이르기까지 제3자 검증과 완전한 추적 가능성을 의무화합니다.
• 문서화의 심층성: 모든 구성 요소는 문서화된 자재 인증서, 가공 공정 기록 및 검사 보고서를 요구하며, 이로써 끊기지 않는 책임 추적 체계를 구축합니다.

소비재 또는 일반 산업용 장비 부품을 제조하는 경우와 달리, 항공우주 분야의 부품 가공은 제조사가 수천 개에 달하는 동일한 부품에 대해 매번 공정의 신뢰성을 입증해야 합니다.

비행 핵심 구성 요소에서 정밀도의 중요성

항공기 구성 요소가 실제 운용 중 겪는 상황을 생각해 보십시오. 이들은 순항 고도에서의 극저온 조건부터 엔진 근처의 극고온까지 급격한 온도 변화에 노출됩니다. 또한 지속적인 기계적 하중, 강렬한 진동, 그리고 열악한 재료나 설계를 파괴할 수 있는 대기압 변화를 견뎌야 합니다.

이러한 환경에서 정밀도란 단순히 부품 간의 맞춤을 넘어서 생존 그 자체를 의미합니다. 다음의 핵심 요소들을 고려하십시오:

• 표면 품질은 피로 수명을 결정합니다: 항공우주 부품의 수명은 표면 무결성과 밀접한 관련이 있습니다. 고급 제조 공정을 통해 톱니 모양의 흠집(버어)이 없는 엣지와 초광활한 마감 처리(Ra 0.4 µm 이하)를 구현함으로써 응력 집중을 최소화하고 미세 균열의 발생을 방지합니다.
• 치수 정확도는 연료 효율성에 영향을 미칩니다: 엔진 부품에서 미세한 치수 편차조차도 연료 소비량과 비행 안전성을 저해할 수 있습니다.
• 재현성은 신뢰성을 보장합니다: 단 하나의 정밀 부품을 제작하는 것만으로는 충분하지 않습니다. 제조업체는 고정밀 좌표측정기(CMM) 검사와 엄격한 통계적 공정 관리(SPC)를 활용하여 대량 생산 시에도—때로는 수천 개에 달하는 부품에서도—동일한 허용오차 및 마감 품질을 일관되게 유지해야 합니다.

항공우주 제조 분야에서 허용오차는 단순한 숫자가 아니라 생명선입니다.

이것이 바로 산업계가 이러한 엄격한 기준을 개발해온 이유이자, 인증 심사관들이 제조업체의 공정 전반을 꼼꼼히 점검하는 이유입니다. 극한 조건 하에서도 완벽하게 작동해야 하는 부품을 제작할 때 정밀 금속 가공은 선택 사항이 아닙니다—그것은 항공 안전 그 자체의 기반이 되는 것입니다.

항공우주 부품용 재료 선정 가이드

어떤 항공기 부품은 거의 무게가 없는데 반해, 다른 부품은 강철을 녹일 수 있을 정도로 높은 온도를 견딜 수 있다는 사실에 한 번이라도 궁금해 본 적이 있습니까? 그 해답은 재료 선정에 있습니다—이는 항공우주 분야의 가공 및 재료 공학에서 가장 중요한 결정 중 하나입니다. 부품에 부적절한 합금을 선택하는 것은 단순히 비효율적인 것 이상의 문제이며, 전체 항공기의 성능과 안전성을 위협할 수 있습니다.

항공우주 분야의 금속 응용 사례에서 엔지니어는 강도 대 중량, 내열성 대 가공성, 내식성 대 비용 등 상충되는 요구 사항을 균형 있게 고려해야 한다. 각 재료는 특정 응용 분야에 고유한 이점을 제공하며, 이러한 상호 배타적 특성 간의 균형을 이해하는 것이 금속 부품 제조에 특화된 기계로 만들어졌습니다 엄격한 항공우주 기준을 충족하는 제품을 개발하는 데 필수적이다.

재료 유형	주요 특성	온도 범위	전형적 응용	무게 고려사항
알루미늄 2024	높은 강도, 우수한 피로 저항성, 양호한 가공성	최대 150°C(300°F)	기체 구조물, 날개 외피, 구조용 부속품	낮은 밀도(2.78 g/cm³); 중량이 민감한 구조물에 이상적
알루미늄 6061	양호한 용접성, 내식성, 중간 수준의 강도	최대 150°C(300°F)	유압 부품, 브래킷, 일반 구조 부품	낮은 밀도(2.70 g/cm³); 다양한 용도의 경량화 효과
알루미늄 7075	최고 강도의 알루미늄, 우수한 응력 부식 저항성	최대 120°C(250°F)	날개 스파, 벌크헤드, 고응력 피팅	낮은 밀도(2.81 g/cm³); 최대 강도 대 중량 비율
티타늄 그레이드 5 (Ti-6Al-4V)	우수한 강도 대 중량 비율, 부식 불감성, 생체 적합성	최대 400–500°C(750–930°F)	엔진 압축기 블레이드, 착륙 장치 부품, 체결부품	중간 밀도(4.43 g/cm³); 강철 대비 45% 중량 절감
인콜 718	극한 온도에서의 강도, 산화 저항성, 높은 피로 한계	최대 700°C(1,300°F)	터빈 블레이드, 연소실, 배기 시스템	고밀도(8.19 g/cm³); 열 성능 향상으로 인해 중량 증가의 단점 상쇄
인코넬 625	탁월한 내식성, 용접성, 고온 크리프 강도	최대 980°C(1,800°F)	제트 엔진 부품, 추력 반전장치, 열교환기	고밀도(8.44 g/cm³); 극한 환경에서 사용을 위해 선정됨
스테인리스강 17-4 PH	높은 경도, 우수한 내식성, 석출 경화 특성	최대 315°C(600°F)	착륙 장치 피벗 브래킷, 체결부품, 액추에이터 부품	고밀도(7.78 g/cm³); 강도가 중량보다 우선시되는 경우에 사용
스테인리스강 15-5 PH	17-4보다 우수한 인성과 뛰어난 횡방향 특성	최대 315°C(600°F)	구조용 피팅, 밸브 본체, 날개 근부 연결부	고밀도(7.78 g/cm³); 주요 하중 전달 경로에 대해 유지됨

구조 및 외판용 알루미늄 합금

항공기 외부—매끄러운 기체 몸체 패널과 날개 표면—를 살펴볼 때, 거의 확실히 알루미늄 합금을 보고 계신 것입니다. 이러한 재료는 제2차 세계대전 이후부터 항공우주 제작 분야에서 지배적인 위치를 차지해 왔습니다. 제2차 세계대전 이후, 주요 및 보조 구조 부재로서 강철을 대체함 .

왜 알루미늄일까요? 순수 알루미늄은 실제로 상당히 약하고 유연하여 항공기용 재료로는 적합하지 않습니다. 그러나 구리, 마그네슘, 망간, 실리콘, 아연, 리튬 등의 원소와 합금화되면 기계적 특성이 극적으로 향상되면서도 그 핵심적인 저비중 특성을 그대로 유지합니다.

주요 알루미늄 계열이 항공우주 응용 분야에서 어떻게 구분되는지 다음과 같습니다:

• 2000계열(Al-Cu): 항공기 구조의 핵심 재료. 알루미늄 2024는 뛰어난 피로 저항성을 제공하므로, 항공기의 수명 동안 수백만 차례의 응력 사이클을 견뎌야 하는 기체 외피 및 날개 구조에 이상적입니다.
• 6000계열(Al-Mg-Si): 알루미늄 6061은 용접성과 내식성이 뛰어나다는 점에서 두각을 나타냅니다. 유압 시스템 부품, 받침대, 그리고 조립 유연성이 중요한 응용 분야에서 이 합금을 찾아볼 수 있습니다.
• 7000계열(Al-Zn-Mg): 최대 강도가 요구될 때, 알루미늄 7075이 그 역할을 수행합니다. 날개 스파, 벌크헤드, 고응력 부속 부재 등은 이 합금의 우수한 기계적 특성에 의존합니다.
• 8000계열(Al-Li): 차세대 합금. 알루미늄-리튬 합금은 구조적 무결성을 유지하면서도 차세대 항공기 설계를 위한 중량 절감 효과를 한층 더 극대화합니다.

알루미늄 합금을 사용할 때의 단점은 무엇인가? 한 가지 특성이 향상되면 다른 특성들이 종종 저하된다. 고강도 7075 합금은 6061 합금보다 내식성이 낮다. 가공성이 뛰어난 합금은 피로 성능 일부를 희생할 수 있다. 각 부품 위치에 대해 최적의 균형을 찾기 위해서는 심도 있는 금속학 전문 지식이 필요하다.

티타늄과 초내열합금이 필수가 되는 순간

지금까지는 간단해 보였는가? 여기서 흥미로운 부분이 시작된다. 일부 항공기 부품은 최고급 알루미늄 합금조차도 파괴시킬 수 있는 극한 조건에 노출된다. 엔진 부위는 일반적으로 500°C를 넘는 온도에 노출된다. 착륙 장치 어셈블리는 극심한 충격 하중을 견뎌야 한다. 이러한 응용 분야에서는 티타늄 및 니켈 기반 초합금이 요구된다.

티타늄 합금 티타늄 합금은 항공우주용 재료 선택에서 독보적인 중간 위치를 차지한다. 이 합금은 높은 비특성(비강도, 비강성 등)을 갖추고 있으며, 우수한 피로 강도/인장 강도 비율을 나타내고, 최대 400–500°C의 고온에서도 상당한 강도를 유지한다. 또한 뛰어난 내식성을 지녀 대기 조건이 변화하는 환경에 노출되는 부품에 이상적이다.

그러나 티타늄에는 상당한 주의사항이 동반된다:

• 비용 프리미엄: 티타늄은 알루미늄 또는 강철보다 약 7배 비싸며, 이는 원자재 비용과 가공 비용을 모두 포함한다.
• 밀도 페널티: 강철보다는 가볍지만, 티타늄의 밀도(4.43 g/cm³)는 알루미늄보다 높아서 광범위하게 사용될 경우 중량 증가를 초래한다.
• 환경 민감성: 염분이 많은 환경에서의 온도 및 응력 노출—특히 항공모함 운용 항공기의 경우—는 재료 특성에 부정적인 영향을 줄 수 있다.

니켈 기반 초합금(예: 인코넬) 티타늄의 성능 한계를 초과하는 고온 상황에서 적용된다. 인코넬 718은 650°C에서 ≥800 MPa의 항복 강도를 유지하며 항복 강도가 ≥800 MPa인 650°C에서 그라데이션 5 티타늄보다 최대 강도가 55% 더 높다. 제트 엔진 내 가장 고온 구역에서 회전하는 터빈 블레이드에는 다른 대체재가 없다.

550°C 이상에서는 인코넬이 선택이 아니라 필수이다.

재료 선택 결정은 궁극적으로 부품의 위치와 작동 조건에 달려 있습니다. 극한 온도를 겪지 않는 기체(프루젤라주) 패널의 경우 알루미늄이 제공하는 경량화 효과가 유리합니다. 엔진 고온 부위는 인코넬(Inconel)의 열적 안정성을 요구합니다. 착륙 장치 부품은 높은 충격 하중을 받지만 중간 수준의 온도에서 작동하므로, 강도, 인성 및 내식성의 조합을 갖춘 티타늄 또는 고강도 스테인리스강 변종을 자주 사용합니다.

이러한 재료-응용 관계를 이해하는 것은 항공우주 제조 공정의 기본입니다. 그러나 적절한 합금을 선택하는 것만으로는 충분하지 않으며—이 재료들을 성형하는 데 사용되는 제조 기술 역시 동일하게 중요합니다.

항공우주 응용 분야를 위한 제조 기술 비교

귀사는 부품 제작을 위해 완벽한 항공우주 등급 합금을 선택하셨습니다. 이제 동등하게 중요한 질문이 남았습니다: 이 재료를 어떻게 가공할 것인가? 선택하는 가공 기술은 치수 정확도, 표면 마감 품질, 양산 속도에 직접적인 영향을 미치며, 궁극적으로 귀사의 부품이 인증 심사를 통과할지 여부를 결정합니다.

각 제조 방식은 항공우주용 시트 메탈 제작 에 고유한 강점을 제공합니다. 일부는 단순한 브래킷을 대량 생산하는 데 뛰어나고, 다른 방식은 복잡한 내부 형상의 엔진 하우징을 처리하는 데 적합합니다. 각 기술을 언제, 그리고 왜 적용해야 하는지를 이해하는 능력은 성공적인 항공우주 제조업체와 품질 불합격 및 비용 초과로 어려움을 겪는 업체를 구분해 줍니다.

기술	최고의 재료	허용오차 능력	적합한 부품 유형	제한 사항
CNC 가공	알루미늄, 티타늄, 스테인리스강, 인코넬(Inconel), 복합재료	±0.001"(0.025mm) 표준; ±0.0001"(0.0025mm) 달성 가능	엔진 하우징, 구조용 브래킷, 복잡한 3D 형상, 프로토타입	재료 낭비량 증가; 대량 생산 시 상대적으로 느림; 경질 합금 가공 시 공구 마모
레이저 절단	얇은 알루미늄, 강철, 스테인리스강(두께 약 25mm 이하)	얇은 재료의 경우 일반적으로 ±0.005인치(0.127mm)	정교한 패널 절단, 세부 브래킷, 얇은 벽면의 엔클로저	열 영향 구역; 두께 용량 제한; 반사성 금속에는 부적합
금속 스탬핑	알루미늄, 강철, 구리 합금, 얇은 판금	다이 정밀도에 따라 ±0.005인치에서 ±0.015인치(0.127–0.381mm)	대량 생산용 브래킷, 클립, 마운팅 플레이트, 차폐 부품	초기 금형 제작 비용이 높음; 얇은 재료에만 적용 가능; 설계 변경 시 새로운 금형 필요
워터제트 절단	티타늄, 경화 강철, 복합재료, 세라믹을 포함한 모든 금속	±0.003인치에서 ±0.005인치(0.076–0.127mm)	두꺼운 판재 절단, 열에 민감한 합금, 복합 적층재	절단 속도가 느림; 운영 비용이 높음; 두꺼운 재료에서 절단면 경사 발생
EDM (Electrical Discharge Machining)	전도성 금속만 가능: 경화 강철, 티타늄, 인코넬(Inconel), 텅스텐	±0.0002" ~ ±0.0005" (0.005~0.013mm)	터빈 블레이드 슬롯, 정밀 다이 부품, 마이크로 특징, 경화 공구	공정 속도가 매우 느림; 전도성 재료에만 적용 가능; 부품당 비용이 높음

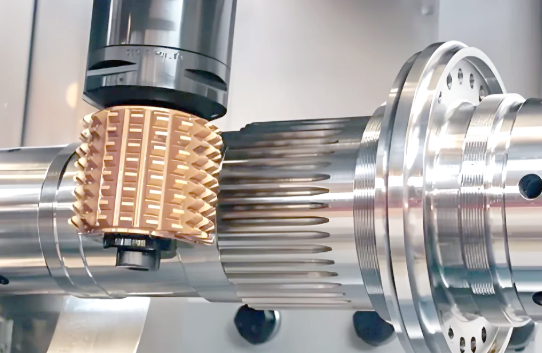

복잡한 구조 부품을 위한 CNC 가공

항공우주 엔지니어가 복잡한 형상과 엄격한 공차를 요구하는 부품을 제작할 때, CNC 가공은 여전히 최고 수준의 기준으로 자리 잡고 있습니다. 이 컴퓨터 제어 공정은 다음의 공차를 달성할 수 있습니다. ±0.001" (0.025mm) 또는 그 이상 정밀도 —일부 고급 기계는 초정밀 부품에 대해 ±0.0001" (0.0025mm)까지 도달합니다.

CNC 가공이 항공우주 분야에 특히 유용한 이유는 무엇입니까? 다음 장점을 고려해 보십시오:

• 비교할 수 없는 정밀도: CNC 기계는 전통적인 가공 방식으로는 어렵거나 불가능한, 높은 정밀도와 복잡한 디테일을 요구하는 부품을 제작할 수 있습니다.
• 소재 다용도: 알루미늄, 티타늄, 스테인리스강 또는 인코넬(Inconel)과 같은 고성능 초합금 등 어떤 재료를 다루더라도 CNC 가공은 해당 재료의 특성에 유연하게 대응합니다.
• 복잡한 형상 제작 가능성: 다축 CNC 기계는 현대식 엔진 하우징 및 구조용 피팅을 정의하는 곡면, 내부 채널, 복합 각도를 생성합니다.
• 반복성: 프로그램이 입력된 후 CNC 기계는 양산 단계에서 동일한 부품을 반복적으로 생산할 수 있으며, 모든 구성 요소가 동일한 사양을 충족해야 하는 경우 필수적입니다.
• 경량화 최적화: 정밀 절삭을 통해 각 부품에 필요한 재료량이 줄어들어 항공기의 무게 감소에 직접 기여합니다.

단점은 무엇인가? CNC 가공은 고체 블록에서 재료를 절삭하여 제작하는 방식이기 때문에, 특히 티타늄 또는 인코넬(Inconel) 빌릿과 같이 비용이 높은 소재의 경우 상당한 폐기물이 발생할 수 있다. 또한 대량 생산이 필요한 단순 부품의 경우, 스탬핑에 비해 생산 속도가 느리다. 그러나 복잡한 엔진 부품, 프로토타입 개발, 그리고 소량에서 중량 생산에 적합한 구조 부품의 경우에는 CNC 가공의 정밀성과 유연성이 그 어떤 것으로도 대체할 수 없는 장점을 제공한다.

CNC 가공은 높은 정확도, 반복성, 짧은 세팅 시간, 그리고 단순 부품에서 복잡 부품까지 다양한 구성 요소를 제작할 수 있는 다용도성을 갖추고 있어 항공우주 분야의 프로토타이핑에 가장 선호되는 방법이다.

항공기 외피용 판금 성형 기술

이제 상업용 항공기 프로그램을 위해 동일한 마운팅 브래킷 50,000개가 필요하다고 가정해 보자. 각 부품을 CNC 기계로 가공한다면 수 개월이 걸리고 막대한 비용이 소요될 것이다. 바로 이때 항공우주용 금속 스탬핑 및 항공우주용 금속 성형·굽힘 기술의 가치가 입증된다.

금속 스탬핑 다이와 프레스를 사용하여 절단, 펀칭, 성형 작업을 통해 판금을 성형합니다. 다이가 제작되면 생산 효율성이 놀라울 정도로 높아지며, 대량 생산 시 최소한의 인력 개입으로 부품을 지속적으로 생산할 수 있습니다. 그 결과는 무엇인가요? 항공기에서 대량으로 필요한 브래킷, 클립, 마운팅 플레이트, 차폐 부품 등의 단위당 비용이 급격히 감소합니다.

그러나 스탬핑 공정은 신중한 검토가 필요합니다.

• 초기 금형 투자 비용: 정밀 다이 제작에는 상당한 초기 비용이 소요되므로, 스탬핑은 대량 생산 시에만 경제적입니다.
• 재료 제약: 스탬핑은 알루미늄, 강철, 구리 합금 등 자동차 및 항공우주 분야에서 일반적으로 사용되는 얇은 금속 재료에 가장 적합합니다.
• 설계 경직성: 다이가 제조된 후에는 설계 변경 시 새로운 금형이 필요합니다. 따라서 사양이 계속 변화할 수 있는 개발 단계에서는 스탬핑이 덜 적합합니다.

절단 작업의 경우, 레이저 절단 얇은 재료에서 복잡한 패널 컷아웃과 정밀한 브래킷을 제작하는 데 뛰어납니다. 집속된 빔으로 인해 최소한의 재료 낭비로 정확한 에지를 형성합니다. 그러나 레이저 절단은 열영향부위(Heat-Affected Zone, HAZ)를 발생시켜 재료 특성을 변화시킬 수 있으며, 이는 비행 핵심 부품에 있어 우려 사항입니다.

워터제트 절단 열 문제를 완전히 해결합니다. 이 냉간 절단 공정은 고압 물에 연마 입자를 혼합하여 거의 모든 재료—열에 민감한 티타늄 합금 및 열 가공 방식으로는 손상될 수 있는 복합재 적층재까지—를 절단합니다. 워터젯 절단은 재료 특성을 전체적으로 보존하는 냉간 절단 공정을 통해 다용도성을 제공합니다.

마지막으로, EDM (Electrical Discharge Machining) 특화된 니치 시장에서 차지하는 위치를 갖습니다. 극도로 경-hard한 재료를 가공하거나, 0.0001인치 단위의 허용 오차로 마이크로 특징을 제작해야 할 때, 방전가공(EDM)이 그 역할을 수행합니다. 터빈 블레이드의 냉각 슬롯, 정밀 다이 부품, 경화된 초합금에 구현되는 복잡한 형상 등은 종종 이 느리지만 비범하게 정밀한 기술을 필요로 합니다.

핵심 통찰은 무엇인가? 항공우주 분야의 모든 응용 사례에 하나의 제조 방법만으로는 대응할 수 없다는 점입니다. 숙련된 제조업체들은 부품의 요구사항에 따라 적절한 가공 기법을 선택합니다—대량 생산용 브래킷에는 프레스 성형(stamping)을, 복잡한 구조 부품에는 CNC 가공을, 열에 민감한 합금에는 워터젯(waterjet)을, 초정밀 형상에는 방전가공(EDM)을 적용합니다. 이러한 전략적 접근 방식은 비용, 품질, 생산 속도를 균형 있게 조율하면서도 모든 부품이 인증 요건을 충족하도록 보장합니다.

재료 선정과 제조 기법에 대한 이해가 완료되면, 다음으로 중요한 층은 항공우주 제조의 모든 측면을 규율하는 인증 생태계입니다.

항공우주 인증 및 규정 준수 요구사항 대응

이제 재료 선정 및 제작 기술을 숙달하셨습니다. 하지만 현실은 이렇습니다: 항공우주 산업 표준을 충족한다는 것을 입증하지 못한다면, 그 어떤 기술도 무의미합니다. 인증 생태계에 오신 것을 환영합니다—이는 자격 있는 항공우주 금속 가공 서비스를 단순히 ‘그 일을 할 수 있다’고 주장하는 제조업체와 구분해 주는 복잡한 인증 체계입니다. 자격 있는 항공우주 금속 가공 서비스 단순히 그 일을 할 수 있다고 주장하는 제조업체

왜 항공우주 OEM들이 공급업체로부터 여러 가지 인증을 요구할까요? 각 인증은 품질, 안전성, 공정 관리의 서로 다른 측면을 다루기 때문입니다. 이를 계층화된 보호 장치라고 생각해 보세요—ISO 9001은 품질 경영 시스템의 기반을 마련하고, AS9100D는 항공 분야 특화 요구사항을 추가하며, NADCAP은 특수 공정의 유효성을 검증하고, AWS D17.1은 용접 능력을 인증합니다. 이들 인증은 함께 공급망의 모든 계층에서 감사원이 확인하는 포괄적인 감독 체계를 구축합니다.

AS9100D가 ISO 9001을 기반으로 항공 분야에 어떻게 확장되는가

ISO 9001:2015에 익숙하시다면, 항공우주 품질 관리의 기반을 이미 이해하고 계신 것입니다. 그러나 많은 제조업체가 놓치는 점은 다음과 같습니다: AS9100은 ISO 9001 표준을 그 요구사항의 기반으로 삼고, 항공·우주·방위 분야에 특화된 특정 요구사항과 주석을 전반에 걸쳐 추가한다는 점입니다. 산업 .

두 표준 모두 부록 L을 기반으로 한 동일한 고수준 구조를 공유하며, 이는 모든 ISO 경영시스템을 위한 공통 프레임워크를 제공합니다. 또한 두 표준 모두 모든 프로세스에 적용되는 계획-실행-점검-개선(PDCA) 사이클을 활용합니다. 이러한 일관성 덕분에, 추가 요구사항이 적용되는 위치를 정확히 파악한다면 ISO 9001에서 AS9100으로의 전환은 비교적 간단합니다.

AS9100D는 정확히 어떤 내용을 추가합니까? 항공 분야에 특화된 요구사항은 표준 전반에 걸쳐 이탤릭체로 표시되며, 다음의 핵심 영역에 초점을 맞춥니다:

• 제품 실현 계획: 프로젝트 관리, 리스크 관리, 제품의 구성 관리 및 업무 이관 통제에 대한 추가 요구사항. 리스크 식별 및 평가 절차는 표준 전반에 걸쳐 수행되며, 이는 항공우주 산업에서 리스크 관리가 극도로 중요하기 때문이다.
• 구매 및 구매 제품: 공급업체 통제에 관한 광범위한 추가 요구사항 — 일반적인 ISO 9001 공급업체 관리보다 훨씬 엄격함.
• 생산 및 서비스 제공: 이 조항은 가장 중대한 변경 사항을 포함한다. 생산 공정, 생산 장비에 대한 필수 통제 조치, 그리고 납품 후 지원 등 모든 요소가 항공우주 운영 특유의 엄격한 심사 대상이 된다.
• 부적합 공정: AS9100D는 부적합 사항 처리, 공정 및 제품에 대한 조치, 그리고 문제 발생 시 시정 조치 시행에 관해 보다 상세한 요구사항을 규정한다.

핵심은 무엇인가? ISO 9001 인증은 귀사가 품질 경영 시스템을 갖추고 있음을 입증합니다. AS9100D 인증은 해당 시스템이 항공우주 제조 분야의 높은 요구사항을 충족함을 증명합니다. 이 분야에서는 단 하나의 부적합 부품도 전체 기체 함대를 지상에 머무르게 할 수 있습니다.

NADCAP 특수 공정 인증 설명

AS9100D 인증을 획득하더라도 작업은 끝나지 않습니다. 일부 제조 공정—즉, '특수 공정'이라 불리는 공정—은 추가적인 제3자 검증을 필요로 합니다. 바로 이때 NADCAP이 등장합니다.

Nadcap 인증 nADCAP은 핵심 공정 및 제품에 대해 항공우주 산업의 엄격한 요구사항을 준수함을 의미하는 글로벌 우수성 인증 마크입니다. 성능 평가 연구소(Performance Review Institute, PRI)가 관리하며, 세계 최고의 항공우주·방위·우주 기업들에 의해 인정되고 필수적으로 요구됩니다.

NADCAP이 다른 인증과 구별되는 점은 무엇인가요? NADCAP은 산업계 주도 방식으로 운영되며, 항공우주 분야의 OEM(원청 제조업체)들이 직접 협력하여 심사 기준 및 감독 지침을 수립합니다. 이를 통해 인증 프로그램이 일반적인 품질 원칙이 아니라 실제 제조 요구사항에 직접적으로 부응할 수 있도록 보장합니다.

NADCAP은 열처리, 표면 처리, 비파괴 검사 등 26개의 핵심 공정 인증을 다룹니다.

• Heat Treating: 열처리 공정이 지정된 재료 특성 요구사항을 충족함을 검증합니다.
• 화학 가공: 표면 처리, 도금, 화학적 변환 코팅을 포함합니다.
• 비파괴 검사 (NDT): X선 검사, 초음파 검사, 침투 검사와 같은 검사 방법이 적절히 수행됨을 보장합니다.
• : 융합 용접 공정이 항공우주 분야 사양을 충족함을 인증합니다.
• 코팅: 보호용 및 기능성 코팅 적용을 검증합니다.
• 재료 시험 실험실: 재료 특성을 검증하는 시험 시설을 인증합니다.
• 적층 제조: 항공우주 부품용 신규 3D 프린팅 공정을 포함합니다.

왜 OEM은 NADCAP을 요구하나요? 이러한 공정들이 제품의 안전성과 신뢰성에 매우 중요하기 때문이며, NADCAP 인증을 통해 여러 고객사로부터 별도로 실시되는 다수의 감사를 줄일 수 있기 때문입니다. 각 OEM이 귀사의 열처리 시설을 개별적으로 감사하는 대신, NADCAP은 모든 가입사가 인정하는 통합 검증을 제공합니다.

엄격한 기술 기준을 충족하고 탄탄한 품질 관리 체계를 입증한 기업만이 NADCAP 인증을 획득할 수 있습니다.

ITAR 준수: 제조업체 및 고객에게 의미하는 바

품질 인증을 넘어서, 항공우주 분야의 제작 작업은 종종 프로젝트 운영 방식에 근본적인 영향을 미치는 국방 관련 규제를 포함합니다. 국제무기거래규정(ITAR)은 가장 중요한 준수 사항 중 하나입니다.

ITAR는 국무부가 관리하는 미국 정부 규정으로, 군사 및 항공우주 분야에서 사용되는 방위 품목 및 서비스, 그리고 관련 기술 자료(부품 및 시스템 포함)의 수출 및 수입을 규제합니다.

실제 업무에서 ITAR 준수란 무엇을 의미하나요?

• 인력 제한: ITAR 통제 기술 자료 및 제조 구역에 접근할 수 있는 자격은 미국 시민권자, 영주권자 또는 보호 대상자 등 미국인만에게 부여됩니다.
• 협력업체 선정 제약: 적절한 허가 없이 외국 법인에 ITAR 관련 업무를 하도급 주거나, 비미국 협력업체와 통제 사양을 공유할 수 없습니다.
• 문서화 요구사항: 모든 수출 활동은 수출 허가서, 운송 서류, 최종 사용자 진술서 등을 포함한 정확한 기록을 반드시 보관해야 합니다.
• 사이버보안 의무: 민감한 정보는 지속적으로 변화하는 위협에 대응할 수 있도록 강력한 사이버보안 조치를 통해 보호되어야 합니다.
• 공급망 감독: 공급업체에 대한 실사가 필수적이며, 필요한 표준(예: AS9100D 품질 관리 표준)을 준수하는지 확인하기 위한 선별 및 평가를 포함합니다. aS9100D 품질 관리 표준입니다.

고객의 경우, ITAR는 합법적으로 참여할 수 있는 공급업체 범위에 따라 프로젝트 범위가 제한될 수 있음을 의미합니다. 제조업체의 경우, 국방 관련 업무를 수주하기 전에 보안 시설 구축, 직원 신원 검증, 준법 프로그램 도입 등에 투자해야 함을 의미합니다.

OEM이 다중 인증을 요구하는 이유

이 시점에서 다음과 같은 의문이 들 수 있습니다: ‘인증이 과도하지 않나요?’ 사실 각 인증은 항공우주 산업 공급망 내에서 고유한 목적을 수행합니다.

• ISO 9001:2015: 산업 전반에 걸쳐 적용 가능한 기본적인 품질 관리 원칙을 확립합니다.
• AS9100D: 위험 관리, 구성 관리, 추적 가능성 등 항공 분야 특화 요구사항을 추가합니다.
• NADCAP: 전문 감사관에 의한 심층 감사를 통해 특수 공정이 산업 주도 기술 요구사항을 충족함을 검증합니다.
• AWS D17.1: 항공우주용 용접 융합 공정에 특화된 용접 작업을 인증합니다.
• ITAR 등록: 적절한 수출 통제를 통해 국방 프로그램에 참여할 수 있도록 함

이러한 인증들은 서로 보완적으로 작동하며, 각 층이 특정 위험 요소를 다루는 포괄적인 프레임워크를 구축합니다. 제조업체는 일반적인 품질 관리 시스템(ISO 9001)에서는 우수하더라도 항공우주 분야의 위험 관리(AS9100D 요구 사항)에는 미흡할 수 있습니다. 또 품질 감사에는 통과하더라도 특수 열처리 관련 요구 사항(NADCAP 요구 사항)은 충족하지 못할 수 있습니다. 다중 인증 접근 방식은 어떠한 요소도 누락되지 않도록 보장합니다.

이러한 인증 생태계를 이해하는 것은 필수적이지만, 인증은 단지 최소한의 요구 사항만을 규정할 뿐입니다. 항공우주 제조 역량의 진정한 증거는 조직이 기본적인 규범 준수를 넘어서는 품질 관리 및 검사 절차를 어떻게 구현하느냐에 달려 있습니다.

항공우주 제조 분야의 품질 관리 및 검사 절차

인증서는 귀사가 체계를 갖추고 있음을 입증합니다. 그러나 심사관들이 귀사 시설을 점검할 때 실제로 무엇을 확인하는지 아시나요? 그 해답은 품질 관리 프로토콜에 있습니다—즉, 인증된 공정을 검증된 항공우주 부품으로 전환시키는 구체적인 시험 방법, 검사 순서, 문서화 절차입니다.

이렇게 생각해 보십시오: AS9100D는 귀사가 검사 절차를 수립해야 한다고 규정합니다. NADCAP은 귀사의 특수 공정을 검증합니다. 그러나 이 두 표준 모두 항공우주 응용 분야용 금속 스탬핑 부품이 실제로 어떻게 검증되는지를 완전히 설명하지는 않습니다. 바로 여기서 ‘고무가 활주로와 접촉하는 순간’이 옵니다—정밀 측정 장비, 비파괴 검사 방법, 그리고 엄격한 추적성 시스템이 모든 부품이 사양을 충족함을 입증하는 지점입니다.

비행 핵심 부품을 위한 비파괴 검사 방법

터빈 블레이드의 내부 균열을 절개 없이 검사하거나, 압력 용기의 용접 품질을 그 구조적 무결성을 훼손하지 않고 검증한다고 상상해 보십시오. 바로 이것이 비파괴 검사 (NDT) —구조물 또는 부품의 특성을 검사하여 제품에 손상을 주지 않고 결함이나 결함을 식별하는 기법입니다.

왜 항공기 부품의 스탬핑 및 정밀 가공에 있어서 비파괴 검사(NDT)가 그렇게 중요할까요? 시각적 검사만으로는 비행 중 치명적인 고장으로 이어질 수 있는 내부 결함, 미세 균열 또는 내부 공극을 탐지할 수 없기 때문입니다. 이러한 숨겨진 결함은 전문적인 탐지 방법이 필요하며, 항공우주 제조업체는 일반적으로 부품 종류와 잠재적 고장 모드에 따라 여러 가지 비파괴 검사(NDT) 기법을 적용합니다.

항공우주 제조 분야에서 Nadcap 승인을 받은 6가지 비파괴 검사(NDT) 방법은 다음과 같습니다:

• 형광 침투 검사(FPI): 깨끗하고 건조한 표면에 염료 또는 액체를 도포하면 표면 개방 결함이 강조됩니다. 훈련된 검사원이 자외선(UV) 또는 형광 조명을 사용하여 문제를 식별합니다. 이 방법은 신속하고 경제적이며 생산 공정에 쉽게 통합될 수 있지만, 표면 결함만 탐지할 수 있습니다.
• 자기입자 검사(Magnetic Particle Inspection, MPI): 전자기 전류는 철 및 강철과 같은 자성 재료 내의 육안으로는 보이지 않는 균열을 탐지합니다. 자화된 부품에 자성 입자 용액을 도포하면 결함이 자기장 패턴을 교란시켜, 육안으로는 식별할 수 없는 문제를 드러냅니다.
• 초음파 검사(UT): 고주파 음파를 이용해 내부 결함을 검사하고 재료 두께를 측정합니다. 음파가 결함에 부딪히면 투과하지 않고 반사되어 돌아옵니다. 초음파 검사(UT)는 즉각적인 결과를 제공하며, 금속, 플라스틱, 세라믹 등 다양한 재료에 적용 가능하며, 다른 방법으로는 탐지하기 어려운 미세한 결함까지도 감지할 수 있습니다.
• 방사선 검사(RT): X선 및 감마선은 분해 없이도 재료 내부로 침투하여 내부 결함을 드러냅니다. 검사 담당자는 기록된 영상을 분석하여 부품 내부에 숨어 있는 공극, 불순물, 균열 등을 식별합니다. 엄격한 안전 절차를 통해 작업자의 방사선 피폭을 방지합니다.
• 디지털 방사선 검사: 기존의 방사선 촬영법을 발전시킨 이 방법은 필름 현상 과정 없이 즉각적인 디지털 영상을 생성합니다. 이는 빠른 검사 완료 시간을 제공하며, 다양한 재료로 제작된 부품도 검사할 수 있어 현대 항공우주 시설에서 점차 인기를 얻고 있습니다.
• 와전류 검사(ET): 전자기 코일을 이용해 전류를 유도함으로써 전도성 재료의 표면 및 근표면 결함을 식별합니다. 이 고감도 검사 방법은 매우 미세한 결함까지도 탐지할 수 있으며, 수중 환경이나 고온 표면에서도 적용 가능하지만, 정확한 데이터 해석을 위해서는 숙련된 기술자의 개입이 필요합니다.

비파괴 검사(NDT)는 항공우주 제조 분야의 생명선으로 여겨지며, 잠재적인 내부 결함으로 인해 제품이 불합격 처리되는 대신, 비행에 적합하고 안전한 모든 제품을 보장합니다.

핵심 통찰은 무엇인가? 항공우주용 금속 성형 부품의 효과적인 검사에는 일반적으로 여러 가지 비파괴 검사(NDT) 방법을 조합하여 수행하는 것이 일반적이다. 표면 균열은 침투 검사(FPI)로 탐지할 수 있지만, 내부 공극은 초음파 검사 또는 방사선 검사가 필요하다. 이러한 계층적 접근 방식은 부품 내 어느 위치에서 발생하든 결함이 검출에서 빠져나가지 않도록 보장한다.

치수 검증을 위한 CMM 검사

NDT는 숨겨진 결함을 찾아낸다. 그렇다면 치수 정확도는 어떠한가? 항공우주 부품이 ±5마이크론(약 인간 머리카락 두께의 1/20) 이내의 허용오차를 요구할 때는, 그와 동일한 정밀도를 갖춘 측정 시스템이 필요하다. 바로 3차원 좌표측정기(CMM)가 등장하는 이유이다.

CMM 검사는 치수 검사 분야에서 금자탑으로 자리 잡았으며, 뛰어난 정밀도, 반복성 및 추적 가능성을 제공한다. 이러한 고도화된 시스템은 X, Y, Z의 세 개 직교 축을 따라 프로브를 이동시켜 부품 표면에서 정밀한 점 데이터를 수집하고, 이를 CAD 모델 또는 설계 도면과 비교하여 측정한다.

왜 CMM 검사가 항공우주 분야 응용에 필수적인가?

• 탁월한 정확성: 현대식 CMM 시스템은 표준 장비 기준으로 ±1~±5 µm 수준의 측정 정확도를 제공하며, 초정밀 기계는 서브마이크론(sub-micron) 수준까지 달성할 수 있다.
• 복잡한 형상 제작 가능성: CMM은 전통적인 게이지로는 정확히 평가할 수 없는 자유곡면, 엄격한 허용오차를 요구하는 형상 및 복잡한 특징을 측정한다.
• 완전한 GD&T 분석: 기하공차 및 치수공차(GD&T) 검증을 통해 부품이 기본 치수뿐 아니라 위치, 형상, 방향 등 모든 요구사항을 충족함을 보장한다.
• 자동 스캐닝: 프로그래밍된 검사 루틴을 통해 고속·반복 가능한 검사를 수행함으로써 작업자 간 편차를 줄이고 생산성(throughput)을 향상시킨다.

실제로 항공우주 부품은 공기역학적 효율성과 피로 저항성을 확보하기 위해 종종 ±5~±10 µm 이내의 핵심 치수를 유지해야 한다. CMM 검사는 전체 양산 과정에서 이러한 사양을 검증하기 위한 정확성과 반복성을 제공한다.

문서화 및 추적 가능성 요구사항

항공우주 제조업과 일반 금속 가공업을 구분짓는 핵심 요소는 다음과 같습니다: 모든 부품은 원자재에서 최종 승인에 이르기까지 문서화된 이력을 반드시 갖추어야 합니다. 이는 행정적 부담이 아니라, 항공기의 비행 적합성 인증(airworthiness certification)을 뒷받침하는 기초입니다. 비행기의 운용 수명 10년 차에 문제가 발생하더라도, 조사관들은 해당 부품이 정확히 어떤 원자재 로트(batch), 어떤 가공 공정, 그리고 어떤 검사 절차를 통해 제작되었는지를 추적할 수 있어야 합니다.

항공우주 분야 금속 가공의 검사 프로토콜 순서는 일반적으로 다음 단계를 따릅니다:

• 입고 자재 검증: 원자재는 화학 조성 및 기계적 특성을 문서화한 압연소 인증서(mill certification)와 함께 도착합니다. CMM(3차원 측정기) 시스템은 주조, 단조 또는 가공된 상태의 입고된 블랭크(blank)가 가공 시작 전에 지정된 기하학적 요구사항을 충족하는지 확인합니다.
• 제1조 검사 (FAI): 초기 양산 부품은 공구, 지그 및 공정이 규격에 부합하는 부품을 생산함을 확인하기 위한 종합적인 치수 검사를 거칩니다. 이 기준 검사는 전체 제조 설정의 타당성을 입증합니다.
• 공정 중 검사 포인트: 중요 치수는 주요 제조 공정 후에 검증됩니다. 판금 가공의 경우, 이는 벤딩된 인클로저 또는 레이저 절단 프로파일이 평면도, 각도 정확도 및 프로파일 허용오차를 충족함을 다음 공정으로 이동하기 전에 확인합니다.
• 비파괴 검사: 적절한 비파괴 검사(NDT) 방법을 사용하여 용접, 열처리 또는 기타 결함을 유발할 수 있는 공정 후 특정 단계에서 재료의 무결성을 검증합니다.
• 최종 치수 검사: CAD 모델 또는 설계 도면에 대한 완전한 형상 검증을 통해 출하 전에 고객이 지정한 모든 허용오차가 충족되었음을 확인합니다.
• 표면 마감 검증: 프로파일로미터를 사용하여 표면 조도(Ra 값)를 측정함으로써 표면 마감이 사양을 충족함을 보장합니다. 이는 피로 수명 및 공기역학적 성능 측면에서 매우 중요합니다.
• 문서 패키지 구성: 모든 검사 보고서, 자재 인증서, 비파괴 검사(NDT) 결과 및 공정 기록은 완전한 추적성을 지원하는 영구적인 제품 문서로 종합됩니다.

이 구조화된 접근 방식은 여러 목적을 달성합니다. 먼저, 후속 공정에서 누적될 수 있는 치수 편차를 사전에 발견합니다. 둘째, 통계적 공정 관리(SPC) 데이터를 생성하여 추세를 파악하고 지속적인 개선을 가능하게 합니다. 셋째, 감사인 및 궁극적으로는 인증 기관이 항공기용 부품의 승인을 위해 요구하는 서면 증거를 확보합니다.

그 결과는 명백합니다. 제조업체가 전반적인 작업 흐름에 엄격한 CMM 검사를 통합적으로 도입할 경우, 치수 적합률이 93%에서 99%로 향상되며, 부적합률과 재작업률은 40% 이상 감소합니다.

품질 관리 프로토콜은 검증 체계를 수립합니다. 그러나 항공우주 제조 분야에서 진정으로 어려운 측면은 이 작업을 기술적으로 극도로 복잡하게 만드는 고유한 엔지니어링 과제들을 극복하는 데 있습니다.

항공우주 제조의 고유한 과제 극복

인증 절차가 어떻게 작동하고 품질 관리가 왜 중요한지 이미 살펴보셨습니다. 하지만 항공우주 엔지니어들이 잠을 설치게 하는 실질적인 문제는 바로 비행의 물리학적 원리가 일반 제조 부품을 파괴할 수 있는 극한 조건을 만들어낸다는 점입니다. 항공기 시트 메탈 가공은 단순한 정밀도를 요구하는 것이 아니라, 다른 어떤 산업에서도 요구하지 않는 환경에서도 생존할 수 있는 부품을 제작하는 것을 의미합니다.

비행 안전에 필수적인 부품이 겪는 일반적인 상황을 고려해 보십시오. 순항 고도에서 외부 표면은 약 -60°C의 온도를 견뎌야 합니다. 한편, 엔진의 고온 구역은 1,000°C를 넘어서기도 합니다. 단일 구조 부재는 사용 수명 동안 수백만 차례의 응력 사이클을 경험할 수도 있습니다. 이 모든 과정은 대기 조건이 마른 사막 공기에서 염분을 함유한 해안 습기까지 급격히 변화하는 가운데 발생합니다. 이러한 요인들은 이론적 우려사항이 아니라 항공우주 제조 분야의 기술적 도전 과제를 정의하는 실제 공학적 현실입니다.

극단 온도 범위에서의 열팽창 관리

액체 수소 연료 시스템의 극저온(-253°C)에서부터 700°C를 넘는 엔진 고온 구역 조건까지, 완벽한 성능을 요구받는 부품을 상상해 보십시오. 재료는 가열될 때 팽창하고, 냉각될 때 수축합니다. 이러한 열 사이클은 접합부에 균열을 유발하거나, 체결부를 느슨하게 만들고, 정밀 가공된 표면을 왜곡시키는 응력을 발생시킵니다.

왜 이것이 항공우주 금속 가공에 중요한가? 서로 다른 재료는 서로 다른 비율로 팽창하기 때문이다. 구조용 접합부에서 알루미늄과 티타늄이 만나면 온도 변화로 인해 차동 이동이 발생하여 맞물림 정확도와 기능성이 저해될 수 있다. 항공우주 엔지니어는 설계 단계에서 이러한 열팽창 계수를 반드시 고려해야 하며, 가공업체는 이 이동을 허용하면서도 실패하지 않는 접합부를 정확히 구현해야 한다.

에 따르면 오렌지카운티 서멀 인더스트리즈 , 항공우주 분야의 열 관리가 특히 어려운 데는 여러 가지 요인이 있다:

• 소형 공간 내 높은 열 밀도: 항공우주 부품이 점차 소형화되고 성능이 향상됨에 따라 발생하는 열량은 증가하는 반면, 냉각을 위한 공간은 줄어든다. 첨단 열 전달 기술이 없으면 온도 급증으로 인해 시스템이 급격히 열화된다.
• 부품별 상이한 열 요구 조건: 다양한 시스템 구성 요소는 각기 다른 온도 한계를 갖는다. 따라서 열 관리 방식은 이러한 모든 한계를 동시에 충족시켜야 한다.
• 질량 및 중량 제약: 항공우주 분야에서는 그램 단위의 무게도 중요합니다. 냉각 솔루션은 경량화되어야 하며, 엔지니어들은 종종 고성능 격자 구조와 고효율 열교환기를 사용하여 중량 증가 없이 성능을 최적화합니다.
• 압력 강하 및 시스템 효율: 냉각 채널은 압력 강하로 인해 효율이 저하될 수 있습니다. 채널 길이, 표면 거칠기, 유체 역학 등 다양한 요인이 성능에 영향을 미치므로, 신중한 설계와 유체 해석이 필수적입니다.

제작업체 입장에서는 이는 다음과 같은 구체적인 요구사항으로 이어집니다: 열팽창을 고려한 정밀 치수 제어, 열팽창 계수가 상이한 재료 간의 팽창 차이를 최소화하는 재료 조합, 극한 온도 범위에서도 완전성을 유지하는 표면 처리 기술. 예를 들어, 로켓 엔진 벽 근처에서 작동하는 부품은 마이크로 채널을 통해 고속 흐름의 수소를 이용해 열 응력을 줄임으로써 엔진 수명을 두 배로 연장할 수 있습니다.

고주기 응용 분야를 위한 피로 수명 설계

항공기 날개가 비행 중 얼마나 자주 휘어지는지 생각해 보십시오. 이륙, 착륙, 난기류, 정상 순항 조건 등 다양한 상황에서 구조 부품은 반복적인 하중 작용과 해제를 겪게 되며, 항공기의 수명 동안 수백만 차례에 달할 수도 있습니다. 이러한 반복적인 응력은 피로를 유발하는데, 이는 재료의 최대 강도보다 훨씬 낮은 응력 수준에서도 파손으로 이어질 수 있는 점진적인 열화 현상입니다.

에서 발표된 연구 Materials Today: Proceedings 피로 연구가 왜 중요한지를 설명합니다: "항공기의 운용 중 구조적 파손은 주로 비정적 하중 조건 하에서 발생하는 피로 파손 때문입니다. 따라서 항공기 구조물을 설계할 때 가장 우선적으로 고려해야 할 사항은 구조 부품의 피로 수명 평가입니다."

이것이 항공우주 제조 분야에 어떤 의미를 갖는가? 표면 마감 품질은 극도로 중요하다. 모든 긁힘 자국, 공구 자국, 거친 가장자리는 균열 발생의 잠재적 시초가 된다. 고주기 피로(HCF) 수명 예측 방법—바스킨(Basquin) 방정식을 기반으로 한 방법을 포함하여—은 엔지니어들이 특정 하중 조건 하에서 부품이 얼마나 오래 지속될지를 결정하는 데 도움을 준다. 그러나 제조 품질은 이러한 예측 결과에 직접적인 영향을 미친다.

항공우주 금속 제조업체를 위한 주요 피로 고려 사항은 다음과 같다:

• 표면 품질: 버어가 없는 가장자리와 매끄러운 표면 마감(Ra 0.4 µm 이하)은 균열 형성을 가속화시키는 응력 집중을 최소화한다.
• 잔류 응력 관리: 제조 공정은 유익한 압축 응력을 유도하기도 하고, 해로운 인장 응력을 유발하기도 한다. 따라서 적절한 공정 선택과 후처리가 필수적이다.
• 재료 특성 검증: 연구에 따르면 피로 균열 성장(FCG) 속도는 응력 비율 및 평균 응력 수준에 따라 달라진다. 시험을 통해 제조된 부품이 예측된 피로 수명과 일치함을 검증한다.
• 재료 로트에 대한 추적 가능성: 다른 소재 배치 간에는 물성에 약간의 차이가 발생할 수 있으므로, 완전한 추적 가능성은 소재 공급처와 실제 운용 성능 간의 상관관계를 확립할 수 있게 해줍니다.

피로 설계를 잘못했을 경우의 결과는 무엇인가요? 일반적인 피로 파손은 반복 하중으로 인해 응력 집중 부위에서 균열이 발생함으로써 시작되며, 최종 파손은 종종 예고 없이 갑작스럽게 발생합니다.

변화하는 대기 조건에 대한 내식성

어느 항공기가 하루는 해안 공항에서, 다음 날은 사막 환경에서 운항한다고 상상해 보십시오. 이 항공기는 습도가 높은 저층 대기를 통과하여 상승한 후, 수분이 얼어붙는 고도에서 순항합니다. 강하 과정에서는 차가운 표면에 응결수가 형성됩니다. 이러한 습하고 건조한 환경, 염분이 있는 환경과 깨끗한 환경 사이를 지속적으로 반복하는 사이클은 일반 산업용 제작 공정에서는 결코 마주하지 않는 부식 문제를 야기합니다.

재료 선택은 일부 부식 문제를 해결합니다—부식 저항성이 향상된 알루미늄 합금, 자연 산화막에 의한 보호 기능을 갖는 티타늄, 대기 노출 조건에 특화된 스테인리스강 변종 등이 이에 해당합니다. 그러나 제작 공정은 이러한 고유한 보호 기능을 약화시킬 수 있습니다. 용접 열영향부는 결정립계 부식에 취약해질 수 있으며, 부적절한 표면 처리는 보호되지 않은 영역을 남깁니다. 절단 유체나 취급 과정에서 발생하는 오염은 부식 공격을 유발할 수 있습니다.

항공우주 분야의 제작업체의 경우, 부식 방지는 제조 전 과정에 걸쳐 주의 깊은 관리가 필요합니다: 오염을 방지하기 위한 적절한 재료 취급, 성형 공정 후 실시하는 적합한 표면 처리, 그리고 명세서에 따라 적용되는 보호 코팅 등이 포함됩니다. 해양 환경 또는 고습도 환경에서 사용될 부품은 제작의 모든 단계에서 추가적인 고려가 요구됩니다.

항공우주 분야 용접 기술 및 그 핵심 요구사항

항공우주 금속을 용접할 때는 그 중요성이 극도로 높습니다. H&K Fabrication에 따르면, "항공기 부품은 진동, 급격한 압력 변화, 온도 변동, 연료 노출 등 지속적인 응력에 노출됩니다. 이러한 환경에서 실패하는 용접은 단순한 미세 결함이 아니라 임무 수행과 인명 안전을 위협할 수 있습니다."

이러한 이유로 항공우주 분야의 용접은 특수화된 기술을 요구하며, 비행 핵심 부품을 다루기 전에 용접 작업자들이 반드시 특정 자격증을 취득해야 합니다. 항공우주 제작에서 주로 사용되는 주요 용접 방식은 다음과 같습니다:

• TIG 용접(GTAW): 항공우주 분야에서 가장 널리 사용되는 수동 용접 방식입니다. 얇은 재료 및 반응성 금속을 다룰 때 필수적인 열량 및 용융풀 크기 조절이 우수합니다. 용접 작업자들은 티타늄 및 기타 반응성 합금이 오염되지 않도록 가스 트레일링 실드 또는 퍼징(purging)을 자주 사용합니다.
• 전자빔 용접(EBW): 진공 내에서 수행되는 전자빔 용접(EBW)은 최소한의 변형으로 깊은 용접 침투를 가능하게 합니다. 이 기법은 엔진 부품 및 구조용 우주선 부품—특히 용접 품질이 절대적으로 중요한 터빈 블레이드—에 매우 적합합니다.
• 레이저 빔 용접(LBW): 고도로 집속된 에너지를 사용하여 얇은 재료에 미세하고 정밀한 용접을 생성합니다. LBW는 센서 부품, 항공우주 전자기기 하우징, 열 입력을 최소화해야 하는 얇은 게이지 엔진 부품 등에 자동화 방식으로 자주 적용됩니다.
• 마찰 교반 용접(FSW): 이 고체상 용접 방법은 금속을 융해시키지 않고 접합합니다—재료 전체 과정에서 융점 이하의 온도를 유지합니다. 금속이 융해되지 않기 때문에 변형 및 균열 위험이 최소화되어, FSW는 항공기 패널 및 우주선 조립체와 같은 대형 알루미늄 구조물에 이상적입니다.
• 저항 용접: 항공기 외피 또는 프레임 조립과 같이 동일한 용접을 수천 번 반복해야 하는 대량 생산 공정에 사용됩니다. 자동화는 항공우주 분야가 요구하는 일관성을 보장합니다.

항공우주 용접 기술자들은 한 번 자격을 취득하면 잊어버리는 것이 아니라, 굴곡 시험, 방사선 검사 또는 초음파 평가를 통해 정기적으로 그 기술을 입증해야 한다. 많은 작업장에서는 용접 기술자가 자신이 작업하는 각 특정 이음부 및 재료 그룹에 대해 별도로 자격을 취득하도록 요구한다.

항공우주 용접을 일반적인 용융 결합과 구분 짓는 것은 무엇인가? 바로 문서화 요구사항이 비범상하다는 점이다. 용접 파라미터, 충전재, 보호 가스 순도, 그리고 예열 및 후열 처리는 승인된 절차에 명시된 대로 정확히 따라야 한다. 심지어 충전봉에 남은 오염 지문조차도 기공이나 미세 균열을 유발하여 비행 중 응력 하에서 악화될 수 있다.

항공우주 용접 기술자는 AWS D17.1(항공우주 응용 분야의 용융 용접), AMS 용접 사양, NADCAP 특수 공정 인증 등 엄격한 규정 체계 하에서 작업합니다. 이러한 표준은 용접 절차 적격성 평가, 용접 기술자 성능 적격성 평가, 그리고 철저한 기록 관리를 요구합니다. 업계에서는 이렇게 말합니다. '모든 용접은 단순히 시각적으로 깨끗할 뿐 아니라 반드시 입증 가능해야 한다.'

항공우주 용접 기술자가 되기 위한 과정은 이러한 엄격한 요구사항을 반영합니다. 용접 기술자들은 일반적으로 TIG, MIG, 스틱 용접 등 기본 용접 기술을 습득한 후, 금속학 및 용접 이론에 대한 지식을 심화시켜 나갑니다. 금속이 열에 어떻게 반응하는지—결정 구조, 열 영향 부위, 균열 위험, 충전재 호환성—를 이해하는 것은 용접 기법 자체만큼 중요해집니다.

적절한 재료 선정, 제작 기술, 전문 용접을 통해 이러한 공학적 과제들이 해결된 후, 다음 고려 사항은 이러한 역량이 특정 항공기 시스템 및 구성품 전반에 어떻게 적용되는지입니다.

항공기 시스템 전반에 걸친 항공우주 제작 응용 분야

이제 재료, 제작 기술, 품질 요구 사항을 이해하셨습니다. 그렇다면 이러한 모든 요소가 실제 항공기에서는 어떻게 통합되어 적용될까요? 모든 항공기는 각기 고유한 제작 요구 사항을 갖는 별도의 시스템으로 구성됩니다. 승객을 감압으로부터 보호하는 기체(프러셀라주) 패널은 1,300°F의 배기 가스를 견뎌내야 하는 엔진 날개구조물(나셀) 부품과는 다른 물성 특성을 요구합니다.

이러한 시스템별 요구 사항을 이해하면, 왜 항공기 금속 제작이 이토록 전문적인 분야인지 알 수 있습니다. 또한 항공우주 부품 제조가 설계 공학, 재료 선정, 제작 실행 간에 매우 정밀한 조율을 요구하는 이유도 명확해집니다. 이제 주요 항공기 구획을 차례로 살펴보며, 각 구획이 가지는 고유한 특징을 탐색해 보겠습니다.

기체(프러셀라주) 패널 제작 요구 사항

기체의 몸체(후셀라주)가 실제로 어떤 기능을 하는지 생각해 보십시오. 이는 압력 용기로서, 항공기가 해발 35,000피트(약 10,668m) 고도에서 비행할 때 외부 기압이 해수면 기압의 약 1/4에 불과한 상황에서도 객실 고도를 유지합니다. 매 비행 시마다 반복되는 이러한 지속적인 가압-감압 사이클은 항공기 금속 부품에 피로 하중을 유발하며, 이 부품들은 수십 년간 이를 견뎌내야 합니다.

에 따르면 에어버스 현대식 항공기(예: A350)는 많은 구조 요소에 복합재 커버를 사용하지만, 금속 부품은 여전히 기체 전체 프레임 전반에 걸쳐 필수적입니다. 기체 몸체 제작은 여러 공장 및 협력사가 참여하며, 다양한 시설에서 부품을 제조한 후 최종 조립 단계에 이릅니다.

기체 몸체의 일반적인 구성 부품 및 그 제작 고려 사항은 다음과 같습니다:

• 외피 패널: 일반적으로 알루미늄 합금(2024 또는 7075)을 사용하며, 공기역학적 외형을 정확히 유지하면서도 수백만 차례의 압력 사이클에 대한 피로 저항성을 확보하기 위해 정밀 성형이 필요합니다.
• 프레임 및 스트링어: 압력 용기 전체에 하중을 분산시키는 구조용 보강재. 알루미늄 빌릿을 이용한 CNC 가공은 정확한 하중 전달을 위한 치수 정밀도를 보장한다.
• 도어 주변부 및 창문 프레임: 재료 특성 향상과 세심한 검사가 요구되는 고응력 집중 영역—대개 티타늄 또는 강화 알루미늄 구조로 제작된다.
• 스플라이스 조인트 및 더블러: 패널이 연결되는 위치로, 패스너 설치를 위해 정밀한 구멍 배열과 표면 처리가 필수적이다.
• 바닥 빔 및 시트 트랙: 승객 및 화물 하중을 지탱하면서 동시에 압력 셸과의 구조적 통합을 유지해야 한다.

기체(퓨젤라주) 제작이 특히 까다로운 이유는 무엇인가? 모든 패널이 인접 부위와 완벽하게 맞물려야 하며, 200피트 길이의 항공기에서는 허용 오차가 급격히 누적된다. 또한 기체는 압력 용기이므로, 제조 결함은 반복적인 가압 하중 하에서 잠재적 파손 지점이 될 수 있다.

날개 구조 및 조종면 제작

날개는 양력을 제공하는 것을 넘어서, 연료 탱크, 제어 장치, 그리고 비행 중 발생하는 힘을 기체에 전달하는 하중 지지 요소를 포함한 복합적인 구조 조립체이다. 매그낼 에어로스페이스(Magellan Aerospace)가 설명한 바에 따르면, 날개 조립체는 길이가 2미터에서 22미터에 이르는 다양한 부품으로 구성되어 있으며, 이들을 제조, 가공, 표면 처리 및 조립하기 위해서는 통합된 글로벌 공급망이 필요하다.

날개 부품의 범주를 살펴보면 그 제작 복잡성이 명확해진다:

• 스파(앞쪽, 중간, 뒤쪽 및 중간 보조 스파): 날개 폭 방향으로 설치되는 주요 하중 지지 부재이다. 최대 22미터 길이의 대형 스파는 긴 베드 CNC 가공 센터, 멀티 팔레트 5축 기계, 타르타릭 황산 애노다이징(TSA) 및 도장 마감을 포함한 포괄적인 표면 처리 공정이 필요하다.
• 립: 날개 형상을 유지하고 하중을 스파로 전달하는 현방향 구조 부재이다. 소형 리브(0.5–2미터)는 유연한 제조 시스템을 사용하며, 3축에서 5축까지의 가공과 제로포인트 고정장치를 적용하여 설비 활용도를 극대화한다.
• 전방 및 후방 가장자리 어셈블리: 정밀한 윤곽 제어가 필요한 공기역학적 표면. 중형 부품(2~4.5미터)은 인간 개입 없이 100% 피드 속도로 작동하는 CNC 프로그램을 사용한 고속 5축 밀링 가공을 적용한다.
• 제어 표면(엘레보너, 플랩, 스포일러): 경량 구조, 정밀한 힌지 정렬, 그리고 공기역학적 하중 하에서도 형상을 유지하는 표면이 요구되는 움직이는 공기역학적 요소.
• 접근 패널: 내부 시스템에 대한 정비 접근을 허용하면서도 구조적 완전성과 공기역학적 매끄러움을 유지한다.

매그낼의 역량은 항공기 구조 제작이 요구하는 사항을 보여준다: 응력 및 피로 해석을 포함한 설계 공학, 최대 23미터 규모의 복합 CNC 가공, 최대 22미터 크기의 크롬 양극 산화 탱크를 포함한 포괄적인 표면 처리, 그리고 AFD, PFD, MFD, 경도 및 전도도 검사를 포함한 비파괴 검사.

엔진 부품 재료 및 공정 선정

기체 제작은 피로 저항을 요구하고, 날개 제작은 규모를 요구하지만, 엔진 부품은 항공기의 다른 어떤 시스템보다도 높은 열적·기계적 한계를 초월합니다. 터빈 부문은 700°C를 넘는 고온에서 수천 RPM으로 회전하며, 이 조건은 기존 재료를 파괴합니다.

에 따르면 매그낼런 에어로스페이스(Magellan Aerospace)의 나셀 배기 시스템 역량을 바탕으로, 이러한 제품은 주로 티타늄 및 니켈 합금으로 제작된 조립체이며, 음향 처리 및 비음향 처리가 적용됩니다. 제조 공정은 다음을 포함합니다:

• 배기 시스템 설계 및 제작: 열적 및 공기역학적 성능을 위해 특수한 엔지니어링이 필요한 음향 및 비음향 구성을 모두 포함합니다.
• 금속 접합 기술: 고온 초합금에 적합한 다양한 용접, 브레이징 및 접착 결합 방법입니다.
• 화학 처리 및 열처리: 요구되는 재료 특성을 달성하기 위한 진공 및 대기 중 열처리입니다.
• 기존 및 비기존 절삭 가공: 가공이 어려운 초합금용 EDM 및 특수 기술.
• 허니컴 제조: 음향 제품용 내부 제작 금속 레이저 용접 허니컴.
• 복잡한 성형 공정: 복잡한 날개 동체(나셀) 형상을 구현하기 위한 볼지 성형, 팽창 성형, 유동/전단 성형.

엔진 날개 동체(나셀) 및 배기 시스템 제작은 항공우주 부품 제조 중 기술적으로 가장 까다로운 분야 중 하나입니다. 극한의 온도, 복잡한 형상, 그리고 가공이 어려운 재료의 조합은 특수 장비, 인증된 공정, 그리고 초합금의 거동에 대한 심층 전문 지식을 갖춘 작업자를 요구합니다.

착륙 장치 어셈블리: 강도와 충격이 만나는 곳

착륙 장치 부품은 독특한 도전 과제에 직면해 있습니다. 즉, 착륙 시 막대한 충격 하중을 흡수해야 하면서도 소형화 및 상대적으로 경량화를 유지해야 합니다. 날개나 기체 본체 부품과 달리, 착륙 장치 어셈블리는 점진적인 하중이 아니라 매 착륙 주기마다 갑작스럽고 극심한 응력을 겪습니다.

매기ellan 에어로스페이스(Magellan Aerospace)에 따르면, 착륙장치 부품 및 키트는 그들의 하드 메탈 가공 부문의 핵심 제품으로, 특정 요구 사항을 충족하기 위해 정밀한 공차로 제조된다. 제작 방식은 다음 사항을 중점으로 한다.

• 유연 제조 시스템(FMS) 가공 센터: 고장비 효율성에 초점을 맞추어 기계 가동률을 최대 95%까지 달성한다.
• 공정 중 프로빙(probing): 기계 내 측정 및 부품·공구 교정을 통해 생산 전 과정에서 치수 정확성을 보장한다.
• 제로포인트 고속 교체 시스템: 고정구 설치 시간을 최소화하여 복잡한 형상의 부품을 효율적으로 생산할 수 있다.
• 표준화된 공구: 다양한 부품 간 공구를 공유함으로써 최대한의 유연성과 일괄 흐름(One-piece Flow) 생산을 실현한다.
• 통합 키팅 및 물류 관리: 조립 작업에 필요한 완전한 부품 세트가 정시에 도착하도록 보장한다.

착륙 장치 제작에는 일반적으로 고강도 강 합금과 티타늄이 사용되며, 이는 충격 흡수에 필요한 강도와 허용 가능한 무게를 동시에 만족시키는 재료들이다. 이러한 부품은 왜곡되기 쉬운 구조보다 훨씬 큰 하중을 흡수한 후에도 정렬 상태와 기능을 유지해야 하므로, 정밀도 요구 사항이 매우 엄격하다.

상업용 vs. 국방용 요구 사항: 어떤 점이 달라지는가?

상업용 및 국방용 항공우주 제작은 본질적으로 동일하다고 생각할 수 있다—같은 재료, 같은 정밀도, 같은 품질 관리 시스템을 사용한다고 말이다. 그러나 실제로는 문서화의 심층성과 보안 프로토콜 측면에서 상당한 차이가 존재한다.

에 따르면 Engineering.com 국제무기거래규제법(ITAR)은 대부분의 항공우주 제조 분야에 적용되는데, 이는 상업용 항공기용 부품 중 다수가 군사용 변형 기체에도 사용되기 때문이다. 이로 인해 복합적인 준수 요건이 발생한다:

• 인력 제한: 국방 프로그램은 종종 ITAR(국제무기거래규제법) 준수를 요구하므로, 기술 자료에 접근할 수 있는 직원은 미국 시민이거나 특정 거주 요건을 충족해야 합니다.
• 문서화의 심층성: 국방 계약은 일반적으로 상업용 프로그램보다 더 광범위한 공정 문서화, 자재 추적성, 검사 기록을 요구합니다.
• 보안 프로토콜: 시설 출입 통제, 사이버 보안 조치, 정보 취급 절차는 국방 업무 수행 시 계약상 의무 사항이 됩니다.
• 협력사 관리: 국방 프로그램은 AS9100D 인증을 포함한 필수 준수 기준을 충족하는 모든 공급망 참여자에 대한 검증을 요구합니다.
• 변경 관리: 국방 프로그램에서는 제조 공정 또는 협력사에 대한 변경 사항을 시행하기 전에 고객의 승인을 받아야 합니다.

제조사 입장에서는 국방 항공우주 분야의 업무가 보안 인프라, 인력 심사, 준법 프로그램 등에 대한 추가 투자를 요구한다는 것을 의미합니다. 민수용/국방용 구분은 제조 정밀도에는 영향을 미치지 않으며, 양쪽 모두 뛰어난 품질을 요구합니다. 그러나 국방 분야 업무는 민수용 프로그램에서는 요구되지 않는 행정 및 보안 관련 추가 요건들을 부과합니다.

이러한 시스템별 및 프로그램별 요구사항을 이해하는 것은 최종 고려 사항으로 이어집니다: 즉, 이러한 다양한 요구사항을 충족할 수 있는 항공우주 제조 파트너를 어떻게 평가하고 선정할 것인가에 대한 고려입니다.

적절한 항공우주 제조 파트너 선정

귀하는 재료, 제조 기술, 인증, 품질 프로토콜을 이미 검토하셨습니다. 이제 모든 요소를 종합적으로 고려해 실제로 납품이 가능한 항공우주 제조 파트너를 선정하는 결정 단계에 이르렀습니다. 이는 일반 기계 가공 업체를 선택하는 것과는 다릅니다. 부적절한 파트너를 선택할 경우 항공기 개발 프로그램이 중단될 수 있으며, 감사 불합격을 초래하고, 수년간의 개발 작업이 훼손될 수도 있습니다.

잠재적 항공우주 제조 공급업체를 평가할 때 어떤 사항을 주의 깊게 살펴봐야 할까요? 이 질문에 대한 답은 단순히 몇 가지 인증 항목을 체크하는 것을 훨씬 넘어서야 합니다. 귀하는 기술 역량, 품질 관리 시스템, 운영 유연성 등을 체계적으로 검토할 수 있는 접근 방식이 필요합니다. 이제 항공우주 부품 제조업체 중 진정한 항공우주 역량을 갖춘 업체와 단지 항공우주 능력을 ‘선언’하는 업체를 구분해내는 핵심 평가 기준을 차례로 살펴보겠습니다.

파트너십 체결 전 반드시 확인해야 할 핵심 인증 사항

서류 작업부터 시작하되, 그 이상으로 나아가야 합니다. 인증서는 제조업체가 체계적인 시스템을 구축했음을 보여주지만, 해당 시스템이 완벽하게 작동함을 보장하지는 않습니다. 진지한 협력 관계 논의를 시작하기 전에 확인해야 할 자격 요건 체크리스트는 다음과 같습니다.

• AS9100D 인증: 항공우주 분야 부품 가공을 위한 최소 요구사항입니다. 인증서가 유효한지, 공인된 등록 기관에서 발행되었는지, 그리고 귀사가 필요로 하는 특정 업무 범위를 포함하는지를 반드시 확인하십시오. 또한 가장 최근의 감사 결과 보고서를 요청하십시오.
• NADCAP 인증: 어떤 특수 공정이 NADCAP 승인을 받았는지 확인하십시오. 귀사의 부품이 열처리, 용접 또는 비파괴 검사(NDT)를 필요로 한다면, 제조업체가 관련 NADCAP 인증을 보유하고 있는지 확인하십시오. 단순히 ISO 또는 AS9100 인증만으로는 충분하지 않습니다.
• AWS D17.1 용접 인증: 융합 용접 방식으로 제작된 부품의 경우, 용접 작업자가 AWS D17.1 표준에 따라 별도로 인증받았는지 반드시 확인하십시오. 일반적인 용접 인증은 항공우주 분야의 요구사항을 충족하지 못합니다.
• ITAR 등록: 귀하의 프로그램이 국방 분야 응용을 포함하는 경우, 국무부와의 유효한 ITAR 등록 여부를 확인하십시오. 준수 프로그램 및 시설 보안 조치에 대한 증거 자료를 요청하십시오.
• 고객 승인: 많은 항공우주 OEM 업체는 승인된 공급업체 목록을 관리합니다. 해당 제조업체가 어떤 주요 계약업체(Prime Contractor)로부터 승인을 받았는지, 그리고 어떤 공정에 대해 승인을 받았는지를 문의하십시오.

서전트 에어로스페이스(Sargent Aerospace) 공급업체 평가 템플릿에 따르면, 승인된 공급업체는 인증서 사본, 등록 증명서 및 관련 NADCAP 공정 승인 서류를 포함하여 이메일을 통해 '해당 승인 증거'를 제공해야 합니다. 제조업체가 현재 유효한 인증 문서 공유를 망설이는 경우, 이는 중대한 경고 신호입니다.

기술 역량 및 설비 평가

인증서는 시스템의 존재를 입증합니다. 장비 능력은 실제로 무엇이 가능한지를 결정합니다. 정밀 항공우주 기계 가공 파트너를 평가할 때는 다음 기술적 요소들을 검토하십시오.

• CNC 기계 용량: 최대 부품 크기는 얼마입니까? 다축 가공 능력은 어떤가요? 허용 오차 사양은 무엇입니까? 크로스 제조(Cross Manufacturing)에서 지적한 바에 따르면, 첨단 시설은 다양한 항공우주 부품을 처리하기 위해 "다중 스팬들 및 슬라이딩 헤드 다축 선반, CNC 밀링, 와이어 EDM, 연마 및 랩핑" 기능을 제공해야 합니다.
• 소재 전문성: 귀사에서 지정한 합금재료를 가공할 수 있습니까? 티타늄(Titanium), 인코넬(Inconel), 고강도 알루미늄(high-strength aluminum)은 각각 특화된 절삭 전략을 필요로 합니다. 가공이 어려운 초합금(super alloy)에 대한 가공 경험을 문의하세요.
• 자체 보유 특수 공정: 열처리, 표면 마감, 비파괴 검사(NDT)는 현장에서 수행되나요, 아니면 제조사가 이러한 핵심 공정을 외부 업체에 위탁하나요? 자체 보유 역량은 더 나은 품질 관리 및 추적성을 제공합니다.
• 검사 장비: 좌표측정기(CMM) 시스템, 표면 조도 측정기(surface profilometer), 교정된 게이지(calibrated gauge)는 귀사 부품의 정밀도 요구사항과 일치해야 합니다. 측정 정확도 및 교정 프로그램에 대해 문의하세요.
• 공구 및 지그 설계: 항공우주 부품은 종종 맞춤형 공작물 고정장치가 필요합니다. 제조업체의 고정장치 설계 역량과 새로운 설정을 검증하는 방식을 평가하세요.

제조업체의 장비 목록은 이들이 이론적으로 생산할 수 있는 것을 알려줍니다. 반면 공정 관리 문서는 이들이 사양 요구사항을 일관되게 충족시키는지를 보여줍니다.

품질 관리 시스템 및 공급망 관리

인증서 및 장비를 넘어서, 제조업체가 실제로 어떻게 운영되는지를 점검하세요. 서전트(Sargent) 공급업체 평가에서는 감사원이 확인하는 핵심 품질 관리 시스템 요소들을 식별합니다:

• 문서화된 품질 매뉴얼: 해당 매뉴얼은 최신 상태이며 직원들이 접근 가능하고 관련 당국의 승인을 받았습니까? 매뉴얼에는 운영 절차, 조직 구조 및 공정 간 상호작용에 대한 설명이 포함되어야 합니다.
• 내부 감사 프로그램: 해당 제조업체는 정기적인 내부 감사를 실시하며, 그 결과와 시정 조치를 문서화하고 있습니까? 감사 기록은 얼마나 오래 보관됩니까?
• 하위 계열 공급업체 관리: 공급업체는 입증된 역량을 기준으로 선정되나요? 정기적인 성과 평가를 실시하는 승인된 공급업체 명부가 있나요? 모든 고객 요구사항(핵심 특성 포함)은 하위 계층 공급업체까지 전달되어야 합니다.
• 추적 시스템: 원자재의 용광로 인증서부터 모든 제조 공정, 최종 검사에 이르기까지 자재 추적을 수행할 수 있나요? 원자재는 가공 시작 전에 사양에 따라 검증되어야 합니다.
• 교정 프로그램: 모든 측정 장비는 NIST 추적 가능 기준에 따라 교정되어야 하며, 교정 주기, 방법 및 허용 기준이 문서화되어야 합니다.
• 불합격품 처리: 문제가 발생할 경우 어떻게 대응하나요? 효과적인 제조업체는 불합격 제품을 식별·격리·처분하기 위한 문서화된 절차를 보유하고 있으며, 문제가 발생할 경우 고객에게 신속히 통보합니다.

신속한 시제품 제작 및 확장 가능한 양산 능력

항공우주 프로그램은 거의 전량 생산 규모에서 시작되지 않습니다. 개발 단계에서는 신속한 프로토타이핑 능력—즉, 시험 부품을 빠르게 제작하고 설계를 검증하며 시험 결과에 따라 반복적으로 개선하는 능력—이 필요합니다. 이와 관련하여 스노라인 엔지니어링 은 "신속한 프로토타이핑 서비스는 항공기 프로토타입 개발 과정을 간소화합니다… CAD 파일만으로도 복잡한 항공우주 프로토타입을 가속화된 일정에 따라 직접 제작합니다."라고 설명합니다.

프로토타이핑 역량을 평가할 때는 다음 요소들을 고려해야 합니다:

• 견적서 처리 시간: 제조업체가 새로운 부품 요청에 대해 가격 견적과 납기일을 얼마나 신속하게 제공할 수 있습니까? 개발 프로그램은 견적을 얻기 위해 수 주간 기다릴 수 없습니다.
• 제조를 위한 설계(DFM) 지원: 엔지니어링 담당 인력이 설계를 검토하고, 기능을 훼손하지 않으면서 가공성을 향상시키는 수정 사항을 제안해 줄 수 있습니까? 이러한 협업은 비용 절감과 양산 문제 예방에 기여할 수 있습니다.
• 최초 부품 검사(FAI) 속도: 초기 양산 부품을 얼마나 신속하게 제작하고 승인받을 수 있습니까? 빠른 FAI 완료는 프로그램 일정을 앞당깁니다.
• 확장성: 프로토타이핑 협력 관계가 양산으로 원활하게 전환될 수 있는가? 크로스 제조(Cross Manufacturing)에서 언급한 바에 따르면, ‘저·고량산 모두 대응 가능한 유연한 생산 역량’을 갖춘 제조업체를 찾아야 한다.

흥미롭게도 정밀 금속 스탬핑 전문 역량은 엄격한 품질 요구를 충족하는 다양한 산업 분야 간에 종종 공유된다. 자동차 분야 IATF 16949 인증을 보유한 제조업체는 일반적으로 항공우주 분야 응용에 직접적으로 관련된 품질 관리 시스템과 스탬핑 역량을 보유하고 있다. 샤오이 (닝보) 금속 기술 이는 이 전이 가능성의 전형적인 사례이다—5일 내 신속 프로토타이핑, 포괄적인 DFM(DfM) 지원, 그리고 12시간 내 견적 제공 주기 등은 항공우주 개발 프로그램이 요구하는 빠른 대응 능력을 입증한다. 이 업체의 주요 사업 영역은 자동차용 스탬핑이지만, IATF 16949 인증에 기반한 정밀 제조 인프라와 품질 관리 체계는 항공우주용 브래킷, 클립, 판금 부품 등에도 적용 가능한 기반을 마련해 준다.

협력사 평가 체크리스트

항공우주 제조 파트너를 최종 선정하기 전에 다음 포괄적인 체크리스트를 차례로 검토하세요:

평가 항목	물어봐야 할 주요 질문들	요청할 문서
인증 포트폴리오	현재 AS9100D 인증 보유 여부? 관련 NADCAP 인증 보유 여부? ITAR 등록 여부?	현재 유효한 인증서, 최신 감사 보고서, NADCAP 우수 등급 상태
소재 전문성	지정된 합금에 대한 실적 보유 여부? 내부 금속학 전문 지식 보유 여부?	샘플 인증서, 유사 프로젝트에서 발행된 재료 시험 성적서
설비 역량	기계 가공 능력이 부품 요구 사양을 충족하는가? 허용 공차 능력이 문서화되어 있는가?	설비 목록, 능력 분석 자료, 공정 능력 데이터
품질 시스템	내부 감사 결과는 어떠한가? 시정 조치의 효과성은 어떻게 되는가? 고객 평가 점수카드 성과는 어떤가?	품질 매뉴얼 관련 조항, 내부 감사 요약 자료, 고객 평가 점수카드
공급망 관리	승인된 공급업체 목록이 관리되고 있습니까? 하위 계층 공급업체에 대한 감독 절차는 무엇입니까?	공급업체 관리 절차, 하위 계층으로의 요구사항 전달(Flow-down) 절차
프로토타입 제작 속도	견적 제출 소요 시간은 얼마입니까? 엔지니어링 DFM(Design for Manufacturability) 지원이 가능합니까?	응답 시간을 보여주는 견본 견적서, DFM 피드백 사례
생산 확장성	대량 생산 증가에 대한 수용 능력이 있습니까? 과부하 상황에서도 일관된 납기일을 유지할 수 있습니까?	생산 능력 관련 자료, 과거 정시 납품 실적 지표

항공우주 분야 가공 파트너 선정의 핵심은 귀사의 프로그램 요구사항과 제조업체가 입증한 역량 간의 정렬 여부에 달려 있습니다. 인증은 기본 자격 요건을 입증합니다. 기술 역량은 실현 가능성을 결정합니다. 품질 관리 시스템은 일관된 품질을 보장합니다. 그리고 운영 유연성—신속한 프로토타이핑에서 확장 가능한 양산까지—은 귀사의 프로그램이 개발 단계에서 완전한 양산 단계에 이르기까지 공급업체를 변경하지 않고도 진화할 수 있도록 지원합니다.

각 요소를 체계적으로 검증하는 데 시간을 투자하세요. 관련 문서를 요청하세요. 가능하면 시설을 직접 방문하세요. 철저한 파트너 평가에 투입된 노력은 프로그램 전 기간 동안 실질적인 이익을 창출합니다—품질 결함의 감소, 예측 가능한 납기 준수, 그리고 가장 엄격한 인증 요건까지 충족하는 감사 대비 완료 문서 확보 등이 그 예입니다.

항공우주 금속 가공에 관한 자주 묻는 질문

1. 항공우주 분야에서의 가공이란 무엇인가요?

항공우주 가공은 항공기 프레임, 엔진 부품, 구조 조립체와 같은 개별 부품을 정밀하게 제조하는 과정으로, 이러한 부품들이 더 큰 항공기 시스템을 구성합니다. 일반적인 금속 가공과 달리, 항공우주 분야의 가공 작업은 ±0.002mm 이내의 허용 오차, 티타늄 및 인코넬(Inconel)과 같은 특수 합금에 대한 전문 재료 지식, 원자재부터 완제품에 이르기까지 완전한 추적성(traceability)을 요구합니다. 비행 안전을 보장하기 위해 모든 부품은 FAA, EASA 및 국제 표준을 엄격히 준수해야 합니다.

2. 금속 가공의 세 가지 유형은 무엇인가요?

기본적인 금속 가공 기술은 절단, 굽힘, 조립의 세 가지입니다. 항공우주 분야에서는 CNC 가공(±0.001인치 허용오차), 레이저 및 워터젯 절단을 통한 정밀한 패널 작업, TIG 용접, 전자빔 용접, 마찰교반 용접(FSW) 등 특수 용접 공정과 같은 첨단 기법을 사용하여 이 기술들을 극도의 정밀도로 수행합니다. 각 기술은 재료 종류, 부품 형상, 인증 요구사항에 따라 선정됩니다.

3. 항공우주용 금속이란 무엇인가요?

항공우주 등급 금속은 비행 핵심 응용 분야를 위해 설계된 고성능 재료입니다. 여기에는 구조 부품용 알루미늄 합금(2024, 6061, 7075), 최대 500°C에서 작동하는 엔진 및 착륙 장치 부품용 티타늄 그레이드 5, 그리고 700°C를 초과하는 온도에서도 견딜 수 있는 터빈 부품용 니켈 기반 초내열합금(Inconel 718 등)이 포함됩니다. 이러한 재료들은 항공기의 성능 및 안전을 위해 필수적인 뛰어난 강도 대 중량비와 내식성을 제공합니다.

4. 항공우주 금속 가공에 필요한 인증은 무엇인가요?

항공우주 제조 분야에서는 여러 인증이 상호 보완적으로 작동해야 합니다. AS9100D는 ISO 9001을 기반으로 항공산업 특화 품질 관리 시스템을 규정하며, NADCAP은 열처리 및 비파괴 검사(NDT)와 같은 특수 공정을 검증하고, AWS D17.1은 용접 결합 능력을 인증하며, ITAR 등록은 국방 프로그램 참여를 가능하게 합니다. 주요 OEM들은 공급업체가 다수의 인증 자격을 보유하도록 요구하는데, 이는 각 인증이 공급망 내 품질, 안전성, 공정 통제의 서로 다른 측면을 담당하기 때문입니다.

5. 항공우주 제조업체는 부품 품질을 어떻게 보장하나요?

항공우주 제조 분야의 품질 보증은 다층적인 검사 프로토콜을 포함한다: 치수 검증을 위한 좌표측정기(CMM) 측정(정확도 ±1~5 µm), 은폐 결함 탐지를 위한 비파괴 검사 방법(초음파, X선, 침투 검사), 표면 마감 품질 검증을 위한 프로파일로미터 사용, 그리고 완전한 추적성을 보장하기 위한 종합적인 문서화. 초기 시제품 검사는 제조 설정의 타당성을 검증하며, 통계적 공정 관리(SPC)는 양산 과정 전반에 걸친 일관성을 모니터링한다.
