연료 탱크 스트랩 금속 스탬핑: 정밀 엔지니어링 및 조달

TL;DR

연료 탱크 스트랩 금속 프레스 성형 자동차 및 중장비 산업용 차량의 연료 저장 용기를 고정하는 고품질 지지 밴드를 생산하기 위한 정밀 제조 공정입니다. 이 제조 방식은 일반적으로 고강도 탄소강 또는 304 스테인리스강으로 된 원자재 코일을 롤 포밍, 프로그레시브 다이 프레스 성형 및 궤도 리벳팅 등의 공정을 통해 성형된 스트랩으로 변환합니다. 주요 성능 특성으로는 무거운 유체 하중을 견딜 수 있는 뛰어난 인장 강도와 차량 하부의 열악한 환경에서도 버틸 수 있는 우수한 부식 저항성이 포함됩니다.

엔지니어와 구매 담당자들은 차량의 안전성과 규제 준수를 보장하기 위해 소재 선정에서 조립 통합에 이르기까지 이 공정의 세부 사항을 이해하는 것이 중요합니다.

금속 프레스 성형 공정: 코일에서 부품까지

연료 탱크 스트랩의 제조는 단순한 벤딩 작업이 아니라 정밀한 공차와 반복 가능한 정밀도를 요구하는 정교한 공정입니다. 주요 제조업체들은 원자재에서 완제품 어셈블리로 지속적인 생산 라인 내에서 스트랩이 전환되는 원피스 플로우 스트랩이 원자재에서 완제품 어셈블리로 연속 생산 라인 내에서 전환되는 제조 방법. 이 접근 방식은 취급 오류를 최소화하고 구조적 완전성을 극대화하여 안전에 중요한 부품에 있어 매우 중요하다.

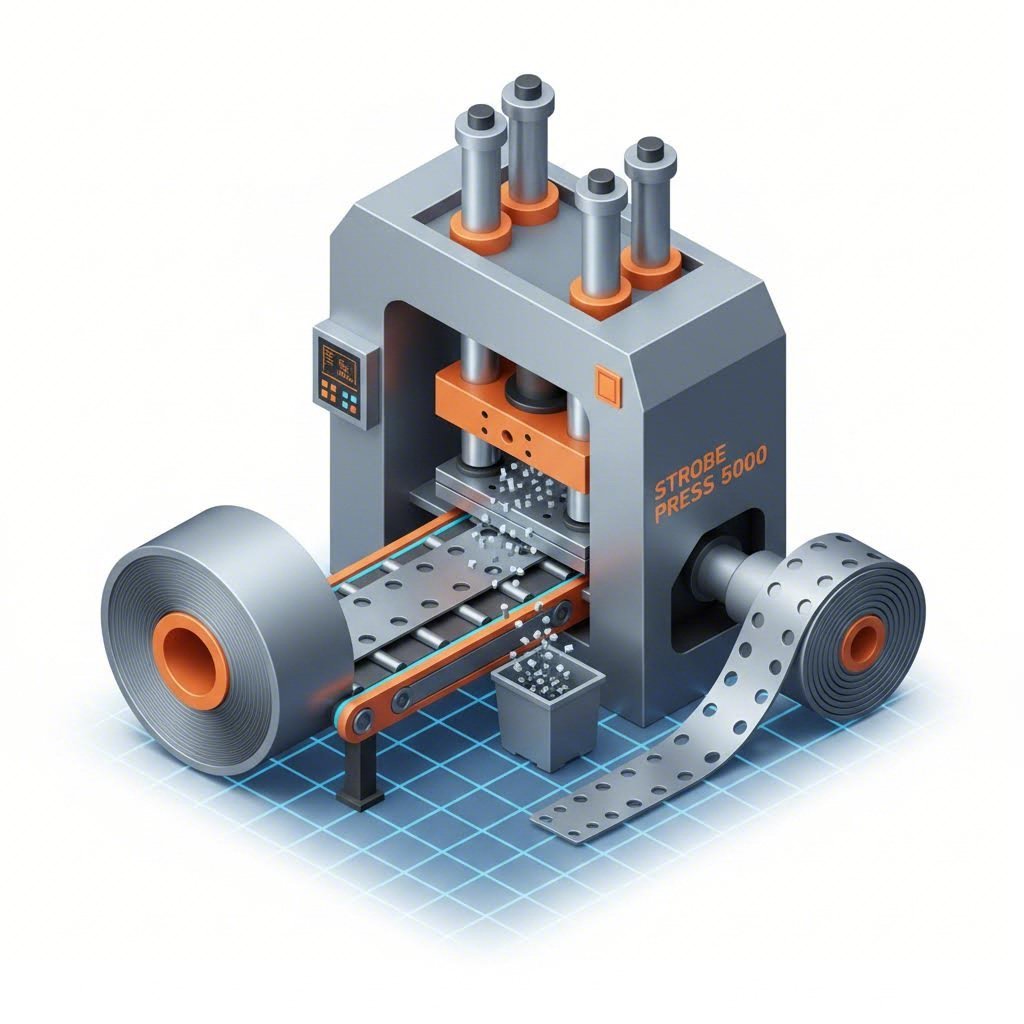

이 공정은 일반적으로 코일 피딩 은 강판 스트립이 스탬핑 프레스 또는 롤 포밍 기계에 공급되는 과정을 말합니다. 설계 복잡성에 따라 제조업체는 한 번의 공정에서 장착용 구멍 펀칭, 구조용 리브 엠보싱 및 스트랩 길이 절단을 위해 프로그레시브 다이 스탬핑 스탬핑 공정을 사용할 수 있습니다. 대량 생산의 경우, 이 방법은 모든 스트랩이 밀리미터 단위까지 동일하게 제작되도록 보장합니다. 선진 시설에서는 SolidWorks와 같은 CAD/CAM 소프트웨어를 활용하여 도구가 첫 번째 부품을 생성하기 전에 응력 지점을 시뮬레이션함으로써 스탬핑된 형상이 움직이는 차량의 동적 하중을 견딜 수 있도록 합니다.

조립 및 조합은 마지막 단계이자 중요한 공정을 의미합니다. 금속을 약화시킬 수 있는 열영향부를 유발하는 일반적인 용접과 달리, 최상위 제조사들은 종종 원형 리벳 가공(orbital riveting) 또는 허크 볼트 체결(huck bolt fastening) 을 사용합니다. 이러한 냉간성형 기술은 T볼트나 스페이드 엔드와 같은 장착 부품을 철강의 경도를 해치지 않고 결합할 수 있습니다. Falls Stamping과 같은 산업 전문가들이 언급했듯이, 부품 이동 없이 성형, 용접, 리벳 가공을 라인 상에서 연속적으로 수행할 수 있는 능력은 효율성과 품질 관리를 크게 향상시킵니다.

재료 사양 및 부식 저항성

연료 탱크 스트랩에 적합한 재료를 선택하는 것은 인장 강도, 비용, 환경 내구성 사이의 균형을 필요로 합니다. 이러한 부품들은 차량의 하부 구조에 위치하기 때문에 도로 잔해물, 습기 및 부식성 제빙 소금에 지속적으로 노출됩니다. 여기서 발생하는 고장은 심각한 연료 탱크 분리 사고로 이어질 수 있습니다.

시장을 주도하는 두 가지 주요 재료 범주가 있습니다:

• 고강도 탄소강: 표준 작업용으로 업계 표준입니다. 부식을 방지하기 위해 이러한 스트랩은 2차 처리 과정을 거쳐야 합니다. 일반적인 마감 처리로는 아연 도금 (아연도금) EDP(전기영동 코팅) 이 있으며, 이는 내구성 있는 검은색의 피부처럼 보호막을 형성하여 부식에 대응합니다. 비용 대비 효율적이나, 코팅 강재는 전적으로 그 마감층의 완전성에 의존합니다.
• 304 스테인레스: 내구성 측면에서 프리미엄 선택이며, 특히 "염화물 지역(salt belt)" 또는 해양 응용 분야에 적합합니다. 스테인리스강은 코팅 없이도 본래의 부식 저항성을 제공합니다. 재료 비용은 더 높지만, 고장이 허용되지 않는 중형 트럭 및 복원 프로젝트에서는 수명 연장 효과로 인해 투자 비용을 정당화할 수 있습니다.

조립, 하드웨어 및 맞춤화 옵션

금속을 그대로 스탬핑한 밴드만으로는 설치에 거의 부족하다. 올바르게 기능하기 위해서는 완전한 조립 생태계가 필요하다. 이러한 "키팅" 방식은 조립 라인과 정비사에게 상당한 부가가치를 제공한다. 가장 중요한 추가 요소 중 하나는 스크리크 방지 라이너 이다. 이러한 고무 또는 PVC 스트립은 스트랩과 연료 탱크 사이의 금속 대 금속 직접 접촉을 방지하여 소음을 제거할 뿐만 아니라, 더 중요하게는 탱크를 천공할 수 있는 마모를 방지한다.

하드웨어 통합은 스탬핑 정밀도가 중요한 또 다른 분야이다. 스트랩은 종종 T-볼트 , 루프 , 또는 스페이드 엔드 차량의 장착 지점과 완벽하게 정렬되어야 합니다. 예를 들어, 스트랩 끝부분에 "스페이드(spade)" 형태의 부품이 점용접으로 고정될 수 있으며, 나사산이 있는 T-볼트는 설치 시 장력 조절이 가능하게 해줍니다. Mercury Products와 같은 제조업체들은 원형, 직사각형, D자형 등 독특한 탱크 형상에도 스트랩 어셈블리가 매끄럽게 통합될 수 있도록 맞춤형 하드웨어 구성을 생산할 수 있는 역량을 강조합니다.

산업 표준 및 조달 고려사항

연료 탱크 스트랩 금속 스탬핑 서비스를 조달할 때는 공급업체의 품질 관리 시스템을 반드시 검증해야 합니다. 자동차 산업의 경우 IATF 16949:2016 인증이 황금 표준이며, 제조업체가 철저한 결함 예방 및 공급망 일관성 프로토콜을 준수하고 있음을 보장합니다. ISO 9001:2015 그리고 ISO 14001 (환경 경영)은 글로벌 OEM의 요구 사항을 충족시킬 수 있는 성숙한 제조 파트너임을 나타냅니다.

수량 유연성은 또 다른 주요 조달 기준입니다. OEM업체들은 종종 소량의 프로토타입 제작에서 대량 생산까지 확장 가능한 파트너를 요구합니다. 자동차 OEM 및 1차 공급업체들이 강력한 역량을 갖춘 파트너를 찾고 있다면, 소이 메탈 테크놀로지 iATF 16949 인증 기반의 포괄적인 스탬핑 솔루션을 제공합니다. 해당 시설은 신속한 프로토타이핑(5일 이내 50개 부품 납품 가능)에서부터 최대 600톤급 프레스를 활용한 대량 생산에 이르기까지 중간 단계를 연결해 줍니다. 엔지니어링 및 제조 서비스 전 범위는 Shaoyi Auto Stamping Parts 에서 확인하실 수 있습니다. 이러한 확장 능력 덕분에 수요 변동과 관계없이 공급망이 끊김없이 유지될 수 있습니다.

마지막으로 제조업체의 테스트 역량을 고려해야 합니다. 신뢰할 수 있는 공급업체는 인장 시험, 염수 분무 시험(코팅 수명 검증용), 치수 분석 등을 내부에서 수행하여 모든 출하 제품이 '공장 적합성(fit)' 약속을 충족하도록 보장합니다. 50만 개 규모의 양산품이든 중장비 전용 특수 배치이든, 이러한 품질 보증 조치는 현장에서의 고장을 방지하는 방화벽 역할을 합니다.

결론

연료탱크 스트랩의 생산을 완성하기 위해서는 단순한 금속 성형 이상의 것이 필요합니다. 이는 소재 과학, 정밀 공학, 철저한 품질 관리가 조화를 이루어야 하며, 최초 코일 선택부터 하드웨어의 최종 궤도 리벳팅에 이르기까지 모든 단계가 차량의 안전성과 수명에 영향을 미칩니다. 조달 담당자와 엔지니어의 경우, 입증된 IATF 인증을 보유하고 다양한 소재 가공 능력과 통합 조립 서비스를 제공하는 공급업체를 우선적으로 선택함으로써 가장 혹독한 운용 조건에서도 최종 제품이 신뢰성 있게 작동하도록 할 수 있습니다.

자주 묻는 질문

1. 연료탱크 스트랩은 일반적으로 어떤 재질로 만들어지나요?

연료탱크 스트랩은 대부분 고강도 저탄소 강철 또는 스테인리스강 로 제조됩니다. 탄소강 스트랩은 일반적으로 아연 도금 또는 광택 있는 검정색 분체 코팅(EDP) 처리를 통해 녹을 방지합니다. 스테인리스강 스트랩은 흔히 304등급 소재로 만들어지며, 우수한 내식성을 자체적으로 갖추고 있으며 추가 코팅 없이 자연 마감 처리되는 경우가 많습니다.

2. 연료탱크 어셈블리에 필요한 규정 준수 라벨은 무엇인가요?

스트랩 자체에는 라벨이 항상 필요하지 않을 수 있지만, 연료탱크 어셈블리는 엄격한 식별 기준을 따라야 합니다. 일반적인 모범 사례 및 규정에서는 탱크 내용물 (예: 디젤 vs 무연 휘발유), 용량 용량 , 그리고 최대 주입 높이를 표시하는 라벨을 의무화하고 있습니다. 위험 경고 표시 또한 교차 오염을 방지하고 정비 또는 급유 시 안전한 취급을 보장하기 위해 필수적입니다.
