금속 스탬핑용 시뮬레이션 소프트웨어: 2025년 구매자 가이드

TL;DR

금속 스탬핑용 시뮬레이션 소프트웨어 유한 요소 해석(FEA)을 활용하여 실제 금형 가공에 착수하기 전에 균열, 주름, 스프링백과 같은 제조 결함을 예측하고 방지할 수 있습니다. 이들 도구는 스탬핑 공정의 '디지털 트윈'을 생성함으로써 엔지니어가 블랭크 배치를 최적화하고, 재료 낭비를 줄이며, 비용이 많이 드는 다이 트라이아웃(die tryout) 단계를 단축할 수 있도록 지원합니다.

대부분의 전문 응용 분야에서 업계를 선도하는 제품은 AutoForm (자동차 종단간 프로세스 엔지니어링에 가장 적합), Ansys Forming (LS-DYNA 솔버를 이용한 상세 검증에 가장 적합), 및 Altair Inspire Form (제품 설계자 및 초기 타당성 검토에 가장 적합)입니다. 올바른 도구 선택은 주로 초기 설계 타당성 여부, 상세한 다이 면 엔지니어링, 또는 핫 포밍(hot forming)과 같은 특수 공정 중 어떤 데 초점을 두고 있는지에 따라 달라집니다.

왜 금속 스탬핑 시뮬레이션에 투자해야 하는가?

기존의 프레스 성형 공정에서 '트라이아웃(tryout)'은 물리적이고 노동 집약적인 단계였다. 다이 제작자들은 공구를 가공한 후 프레스에 장착하고, 부품을 프레스 성형한 다음 균열이나 주름을 발견하면 다시 공구를 연마하거나 용접하여 수정하는 방식을 반복했다. 이러한 사이클은 수십 차례 반복될 수 있으며, 이로 인해 수주간의 지연과 폐기 금속 및 인건비로 수천 달러의 비용이 발생했다.

금속 프레스 성형을 위한 시뮬레이션 소프트웨어는 이 선형적 공정을 가상 프로토타이핑 라고 불리는 순환형 디지털 워크플로우로 전환한다. 가상으로 공정을 검증함으로써 제조업체는 세 가지 핵심 성과를 달성할 수 있다.

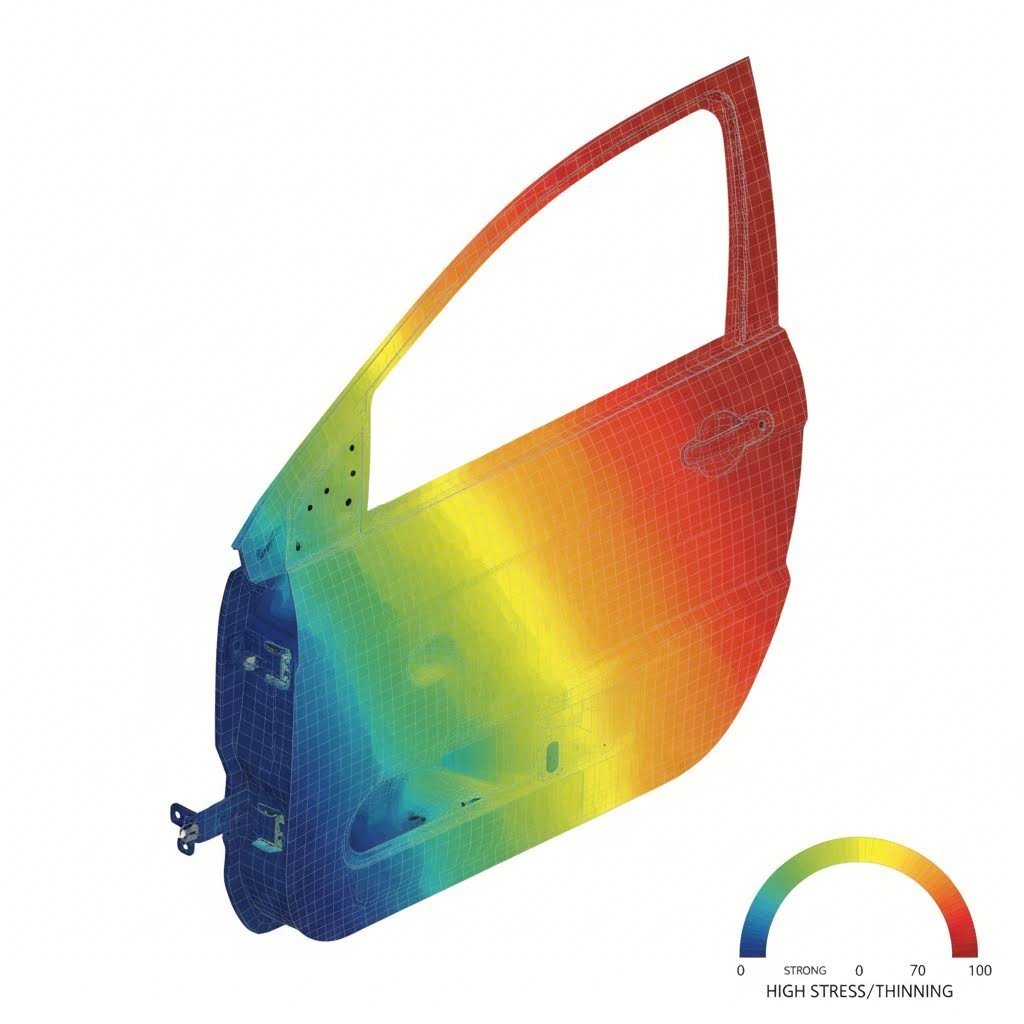

• 결함 예측: 고급 솔버는 변형률 감소, 파열(균열), 주름, 표면 결함(미끄럼 자국)과 같은 복잡한 결함 모드를 95% 이상의 정확도로 예측할 수 있다.
• 스프링백 보정: 고강도 강판과 알루미늄은 성형 후 '스프링백(springing back)' 현상으로 악명이 높다. 시뮬레이션 소프트웨어는 이러한 탄성 회복을 계산하고 다이 표면 형상을 자동으로 보정하여 최종 부품이 치수 공차를 만족하도록 한다.
• 소재 최적화: 빈 네스팅 및 비용 산정 모듈을 통해 엔지니어는 코일 위의 부품을 회전 및 배치하여 재료 사용률을 극대화할 수 있으며, 대량 생산 시 많은 경우 막대한 비용을 절감할 수 있습니다.

궁극적으로 시뮬레이션은 디지털 설계와 물리적 현실 사이의 간극을 메워줍니다. 소프트웨어가 로드맵을 제공하지만 이를 실행하려면 정밀 제조가 필요합니다. 다음과 같은 주요 자동차 협력업체들이 소이 메탈 테크놀로지 신속한 프로토타이핑에서 대량 생산까지의 전환을 가능하게 하는 이러한 고급 생산 역량을 활용하여, 최종 프레스 공정(최대 600톤)에서 시뮬레이션의 이론적 정밀도를 실현합니다.

주요 금속 스탬핑 시뮬레이션 소프트웨어 비교

스탬핑 시뮬레이션 시장은 전문적인 영역으로, 제품 설계자부터 다이 엔지니어에 이르기까지 다양한 사용자를 대상으로 하는 소수의 주요 기업이 주도하고 있습니다. 아래는 2025년 기준으로 제공되는 주요 솔루션들의 상세 비교입니다.

1. AutoForm: 자동차 산업 표준

가장 적합한 용도: 자동차 분야의 공정 엔지니어, 다이 설계자 및 원가 산정 담당자

AutoForm은 자동차 '화이트바디(Body in White, BiW)' 분야를 특히 중심으로, 시트 금속 성형 시뮬레이션의 업계 표준으로 널리 간주되고 있습니다. 그 강점은 전문화된 접근에 있으며, 일반적인 FEA 도구가 아니라 스탬핑 공정 전 과정을 위한 전용 플랫폼이라는 점입니다.

주요 기능에는 다음이 포함됩니다 AutoForm-Sigma 공정 안정성 분석(재료 변동이 있더라도 공정이 정상적으로 작동함을 보장하기 위함) 및 AutoForm-Compensator 고급 스프링백 보정을 위한 기능을 제공합니다. 또한 상세한 다이 설계가 완료되기 전이라도 블랭크 크기와 프레스 톤수를 기반으로 원가 산출자가 정확한 견적을 생성할 수 있도록 동시 공학(Simultaneous Engineering)을 가능하게 합니다.

2. Ansys Forming: 검증의 핵심 솔루션

가장 적합한 용도: 정밀한 물리 검증이 필요한 FEA 전문가 및 엔지니어

전설적인 것을 기반으로 만들어졌습니다 LS-DYNA 솔버인 Ansys Forming은 속도와 정확성을 위해 설계된 "올인원(all-in-one)" 플랫폼을 제공합니다. LS-DYNA가 오랫동안 명시적 동역학(충돌 테스트 및 성형) 분야의 업계 표준으로 자리 잡아 왔지만, Ansys Forming은 스탬핑 전용의 사용자 친화적인 인터페이스 안에 이러한 강력한 기능을 통합하고 있습니다.

2025년 릴리스에서는 새로운 원스텝(One-Step) 분석 기능을 도입하여 전체 점진적 시뮬레이션을 수행하기 전에 초고속 타당성 검사를 가능하게 했습니다. 이를 통해 블랭킹 공정에서부터 드로우비드(drawbeads)와 패드를 포함하는 복잡한 다단계 설정에 이르기까지 다양한 작업을 처리할 수 있는 다목적 도구가 되었습니다. 특히 부품의 정확한 응력-변형률 변화 과정(history) 예측에 뛰어납니다.

3. 알테어 인스파이어 포밍(Altair Inspire Form): 디자이너의 선택

가장 적합한 용도: 제품 디자이너 및 초기 타당성 검사를 수행하는 설계 엔지니어

Altair Inspire Form(구 Click2Form)은 시뮬레이션을 보다 폭넓게 이용할 수 있도록 democratizes한다. 경쟁사 제품들의 복잡한 엔지니어링 인터페이스와는 달리, Inspire Form은 직관적으로 설계되었다. 이 소프트웨어는 단일 단계 역해석 솔버를 사용하여 제품 설계자가 '제조 가능성'을 몇 초 안에 확인할 수 있게 해준다. 만약 부품에 음의 드래프트 각도 또는 심각한 언더컷이 존재하면, 소프트웨어는 즉시 이를 경고한다.

보다 고급 사용자의 경우, 가상 프레스 성형 검증을 위한 확장 가능한 점진적 해석기(인크리먼털 솔버)도 제공한다. 그의 PolyNURBS 기술은 두드러진 특징으로, 복잡한 CAD 기술 없이도 다이 여유부(바인더 및 기능 표면)를 신속하게 구상할 수 있게 해준다.

4. Simufact Forming: 제조 분야의 범용 솔루션

가장 적합한 용도: 다양한 제조 공정(단조, 조립, 스탬핑 등)을 다루는 제조 엔지니어를 위한 솔루션.

헥사곤 포트폴리오의 일부인 Simufact Forming은 단순히 시트메탈에 국한되지 않고 금속 성형의 더 광범위한 범위를 아우른다는 점에서 독특하다. 이는 냉간 성형 (패스너, 볼트), 열간 단조 , 그리고 접합 공정 기술(리벳팅, 점용접)에서도 동등한 능력을 발휘한다.

Simufact은 '실무자를 위한 사용 편의성'을 강조하며, 이는 작업 설정을 위해 역학 분야의 박사 학위가 필요하지 않다는 것을 의미합니다. 자동 메싱 및 리메싱 기능 덕분에 설정 시간이 크게 단축되어 다양한 성형 공정을 처리하는 작업장에 이상적입니다.

5. PAM-STAMP: 특수 공정 전문 솔루션

가장 적합한 용도: 항공우주 및 복잡한 성형 (유압 성형, 신장 성형)

ESI 그룹(현재 Keysight 산하)에서 개발한 PAM-STAMP은 유연성으로 알려진 고성능 솔루션입니다. 표준 스탬핑 공정도 잘 처리하지만, 튜브 벤딩 , 하이드로포밍 (유체 압력을 사용하여 금속을 성형하는 방법)과 같은 특수 분야에서 특히 뛰어난 성능을 발휘하며, 신장 성형 항공우주 패널의

공정 매개변수에 대한 정밀한 제어가 가능하며, 일반적인 자동차 중심 도구들이 한계에 도달하는 경우에 자주 사용됩니다. 연구개발팀이 소재 과학의 한계를 확장할 때 선호하는 '엔드-투-엔드' 가상 제조 환경을 제공합니다.

주목 해야 할 핵심 특성

금속 스탬핑을 위한 시뮬레이션 소프트웨어를 선택할 때 '정확성'은 기본입니다. 진정한 차별 요소는 귀하의 작업 흐름과 정확히 맞아떨어지는 특정 기능들입니다.

원스텝 솔버 대 점진적 솔버

솔버 간 차이점을 이해하는 것은 매우 중요합니다. 원스텝(역방향) 솔버 는 최종 3D 부품 형상을 가져와 초기 블랭크 형태를 찾기 위해 평면화합니다. 이 방식은 매우 빠르며(몇 초), 견적 산출 및 배치(nesting)에 적합하지만 변형 경로가 선형이라고 가정합니다. 반면, 점진적 솔버 는 다이가 닫히는 물리적 움직임을 밀리초 단위 단계로 시뮬레이션합니다. 이를 통해 가공 경화 및 복잡한 스프링백을 포함한 변형의 실제 이력을 정확히 포착할 수 있지만 계산 시간이 훨씬 더 오래 걸립니다.

재료 라이브러리 및 특성 분석

쓰레기로 입력하면 쓰레기로 출력된다. 모든 시뮬레이션의 정확성은 재료 데이터의 품질에 달려 있다. 표준 강재(CR, HR, DP, TRIP) 및 알루미늄 등급의 포괄적인 라이브러리를 갖춘 소프트웨어를 선택해야 한다. 고급 사용자는 물리적 인장 시험에서 도출된 사용자 정의 성형 한계도(FLD) 및 응력-변형 곡선을 가져올 수 있는지 소프트웨어에서 확인해야 한다.

스프링백 보상 전략

고강도 강재의 경우 스프링백을 예측하는 것만으로는 충분하지 않으며, 이를 보정할 수 있어야 한다. AutoForm 및 Ansys와 같은 선도적인 도구들은 '자동 보상' 루프 기능을 제공한다. 이 소프트웨어는 예측된 편차를 측정하고 스프링백을 상쇄하기 위해 반대 방향으로 금형 표면을 변형시킨다. 이 기능 하나만으로도 수동 금형 재가공에 드는 수주의 시간을 절약할 수 있다.

무료 대 유료 옵션: 기대 관리

"금속 프레스 성형 시뮬레이션을 위한 무료 소프트웨어"를 찾는 것은 흔한 검색어이다. 현실적인 기대치를 설정하는 것이 중요하다. 산업용 프레스 성형 시뮬레이션은 무료로 존재하지 않는다. 관련된 물리 현상(비선형 소성, 접촉 역학, 이방성)은 개발 비용이 많이 드는 복잡한 솔버를 필요로 합니다.

그러나 시작할 수 있는 방법들이 있습니다:

• 일반 FEA 도구: FreeCAD 또는 Fusion 360과 같은 소프트웨어는 기본적인 응력 해석(선형 정적) 기능을 제공하지만, 금속이나 플라스틱 변형을 정확하게 시뮬레이션할 수 없습니다. 흐름 이들은 프레스 성형(stamping)에는 적합하지 않습니다.
• 클라우드 기반 사용량 과금형: 일부 공급업체는 AutoForm의 EasyBlank Cloud 처럼 부품을 업로드하고 단일 타당성 보고서에 대해 소액의 비용을 지불하는 클라우드 모듈을 제공합니다. 전용 라이선스 구매가 어려운 소규모 업체에게 훌륭한 옵션입니다.
• 학술용 라이선스: Ansys 및 Altair과 같은 회사는 무료 또는 저렴한 비용의 학생용 버전을 제공합니다. 이러한 버전은 상업적 작업에는 사용할 수 없지만 인터페이스와 원리를 배우기에는 이상적입니다.

선택 가이드: 어떤 도구가 귀하에게 적합한가?

귀하의 공급망 내 역할에 따라 선택이 결정되어야 합니다:

• 제품 설계자인 경우: 선택하세요 Altair Inspire Form . 금형 매개변수에 얽매이지 않고 '이 제품을 스탬핑할 수 있는지 여부'를 신속하고 쉽게 검증할 수 있어야 합니다.
• 금형 설계자 / 공구 엔지니어인 경우: 선택하세요 AutoForm 또는 Ansys Forming . 금형면 설계, 드로우비드 최적화 및 스프링백 보정을 위한 심화 기능이 필요합니다.
• 잡숍 또는 제조업체인 경우: 선택하세요 Simufact Forming 단조와 스탬핑을 혼합하여 수행하는 경우. 이 일반적인 접근 방식은 다양한 기계 유형 전반에 걸쳐 더 나은 투자수익률(ROI)을 제공합니다.
• 전문적인 항공우주 작업을 수행하는 경우: 선택하세요 PAM-STAMP 유체성형 및 늘림성형 분야의 기능을 위해.

궁극적으로 이 소프트웨어는 의사결정을 위한 도구입니다. 목표는 단지 다채로운 응력 맵을 생성하는 것이 아니라, 자본을 투자하기 전에 공구 설계에 대해 '진행/비진행' 결정을 내리는 것입니다.

자주 묻는 질문

1. 성형 시뮬레이션이 표면 결함을 예측할 수 있습니까?

예, 현대 시뮬레이션 소프트웨어는 스킷 라인, 충격 라인, 싱크 마크와 같은 표면 결함을 매우 효과적으로 예측할 수 있습니다. AutoForm과 같은 도구에는 자동차 산업에서 클래스-A 외판 패널에 중요한 이러한 미세한 결함들을 시각화하는 전용 표면 분석 모듈이 있습니다.

2. 스프링백 예측의 정확도는 어느 정도입니까?

스프링백 예측은 크게 향상되었지만, 여전히 재료 모델에 크게 의존합니다. 시뮬레이션에서 정확한 경화 곡선과 항복 기준(Barlat 2000 등)을 사용한다면 자동차의 복잡한 부품에 대해 ±0.5mm 이내의 정확도를 달성할 수 있습니다. 그러나 단일한 완벽한 예측보다는 배치 간 재료 변동까지 고려한 '강건한' 공정을 구축하는 것이 훨씬 더 중요할 수 있습니다.

3. 프레스 성형 시뮬레이션을 실행하려면 어떤 하드웨어가 필요한가요?

원스텝 솔버는 일반 노트북에서도 작동할 수 있지만, 완전한 증분 해석은 워크스테이션이 필요합니다. 일반적으로 권장되는 구성은 멀티코어 프로세서(8코어 이상), 최소 32GB(권장 64GB) 이상의 RAM, 전문가용 독립 그래픽 카드(GPU)이며, 많은 현대적 솔버는 계산 시간을 크게 단축하기 위해 병렬 처리도 지원합니다.
