유압 프레스와 기계식 프레스 스탬핑: 어떤 것이 적합할까요?

TL;DR

다음 사이의 선택은 유압 프레스와 기계식 프레스 스탬핑 특정 생산 목표, 즉 속도 대 힘 제어에 근본적으로 달려 있습니다. 기계 프레스 간단한 부품의 고속·대량 생산을 위한 업계 표준으로, 스트로크 하단에서만 최대 힘을 발휘합니다. 반면에 유압 프레스 전체 스트로크 동안 우수한 다용도성과 전 톤수를 제공하여 딥 드로잉, 복잡한 성형 및 소량 생산 또는 시험 가동에 이상적인 선택이 됩니다. 기계식 시스템은 사이클 효율성(분당 1,000회 이상의 스트로크)을 우선시하는 반면, 유압 시스템은 적응성과 일관된 압력을 우선시합니다.

핵심 차이점: 운동 에너지 대 유정압 에너지

적절한 기계를 선택하려면 먼저 힘이 어떻게 생성되는지 이해해야 합니다. 이는 단순한 기술적 세부사항이 아니라 슬라이드(램)의 동작 방식과 완제품의 품질을 결정짓는 요소입니다.

기계 프레스 운동 에너지의 원리에 따라 작동합니다. 모터가 대형 플라이휠을 구동하여 에너지를 저장한 후 클러치와 크랭크축(또는 이심/링크 드라이브)을 통해 램에 에너지를 전달합니다. 이는 마치 망치로 못을 치는 것과 같은 방식으로, 에너지가 갑작스럽고 강력한 충격으로 전달됩니다. 이러한 고정된 기계적 연결 구조 때문에 스트로크 길이는 조절이 불가능하며, 슬라이드 속도는 스트로크 중간 지점에서 가속되고 하단부에 도달할수록 감속되는 특성을 가집니다.

유압 프레스 , 반면, 유체 정압력(파스칼의 법칙)에 의존합니다. 펌프가 유압 유체를 실린더 안으로 밀어 넣어 피스톤을 움직입니다. 이 메커니즘은 프레스가 스트로크의 어느 지점에서도 정격 톤수의 힘을 발생시킬 수 있게 해줍니다. 작동 방식은 클램프처럼, 제어 가능한 일정한 압축력을 유지하면서 작용합니다. 스트로크 길이는 완전히 조절이 가능하며, 사이클 전반에 걸쳐 속도를 정밀하게 제어할 수 있습니다.

톤티지 곡선: 왜 '하사점(Bottom Dead Center)'이 중요한가

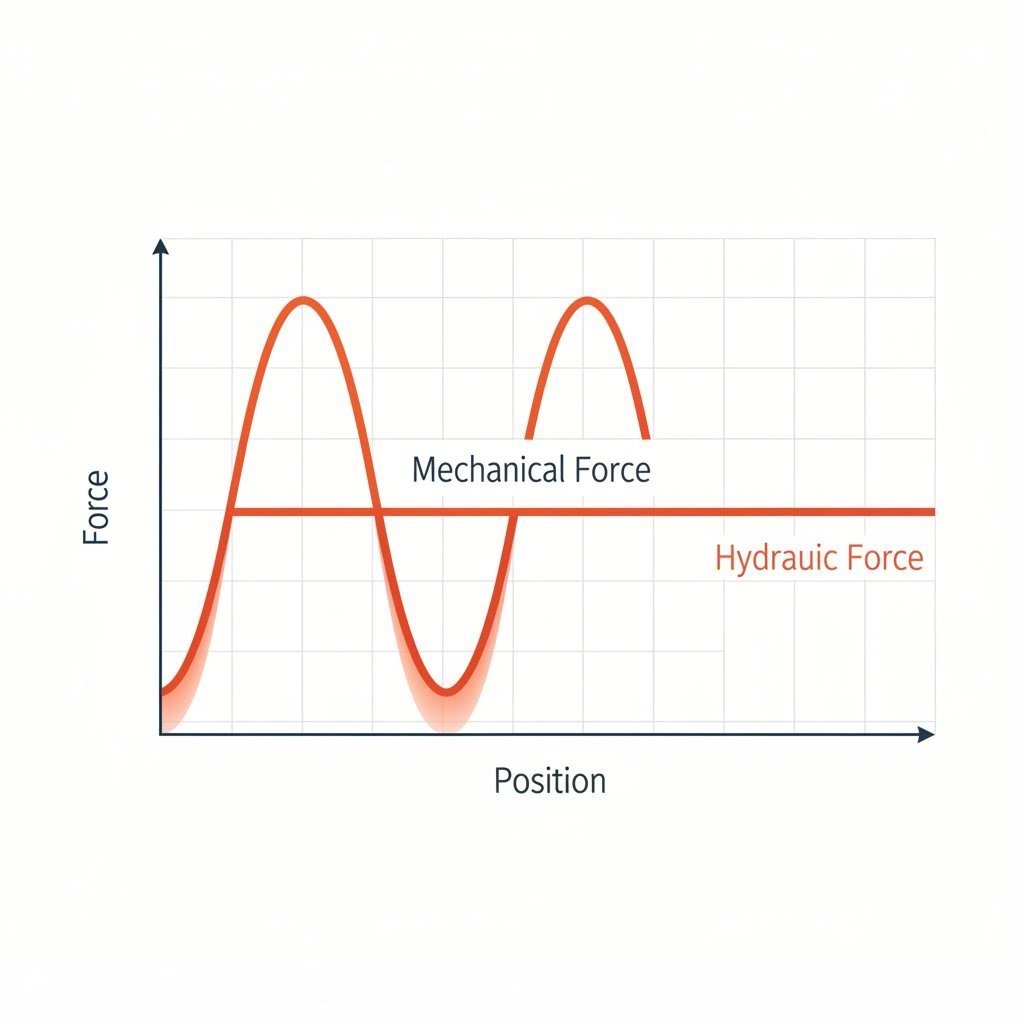

엔지니어에게 가장 중요한 차별 요소는 톤티지 곡선 —힘을 어떻게 그리고 언제 가하는지를 나타내는 프로파일.

에서 기계식 프레스 , 스토크 전체에 걸쳐 머신의 정격 톤수 전부를 얻을 수 없습니다. 최대 힘은 스토크의 가장 하단, 즉 하사점(BDC) 에서만 이용 가능하며, 일반적으로 마지막 0.125~0.25인치 범위 내에서 발생합니다. 성형 공정이 하단에서 2인치 위에서 시작된다면(예: 심판 뽑기 작업) 기계식 프레스의 정격 200톤 중 일부만 접촉 지점에서 실제로 전달됩니다. 이러한 제한으로 인해 기계식 프레스는 BDC에 도달하기 전 과부하가 걸리면 '끼임(sticking)' 현상이 발생하기 쉽습니다.

유압 프레스 은 이러한 한계를 완전히 해결합니다. 200톤 유압 프레스는 공구가 금속에 닿는 순간부터 사이클이 끝날 때까지 200톤의 힘을 지속적으로 제공합니다. 이 일정한 힘 제공 능력 스토크의 하단에서 프레스가 일정 시간 동안 압력을 유지하는 '드웰(dwell)' 기능을 가능하게 합니다. 이는 열경화성 성형 또는 복잡한 성형 작업과 같이 재료가 흐를 시간이 필요하고 스프링백을 방지하며 치수 정밀도를 보장해야 하는 공정에 필수적입니다.

성능 대결: 속도, 정밀도 및 제어

성능 지표를 평가할 때, 속도와 유연성 사이의 극명한 트레이드오프가 존재합니다. 기계식은 속도에서 우위를 점하고, 유압식은 유연성에서 우세합니다.

속도와 볼륨

기계식 프레스는 속도 측면에서 압도적인 강자입니다. 플라이휠에 저장된 에너지를 활용함으로써 분당 20회에서 1,500회 이상의 스트로크(분당 스트로크 수, SPM)에 이르는 사이클 속도를 달성할 수 있습니다. 블랭킹, 천공, 프로그레시브 다이 공정처럼 부품이 평평하고 생산량이 수백만 단위에 이르는 응용 분야에서는 기계식 프레스가 가장 효율적인 선택입니다.

정밀도 및 세팅

유압 프레스는 훨씬 느리게 작동하며 일반적으로 분당 20~100회(SPM) 수준이지만, 뛰어난 제어 성능을 제공합니다. 운영자는 제어판을 통해 스토크 길이, 압력 한계 및 램 속도를 즉시 조정할 수 있습니다. 이로 인해 셔트 높이나 스토크 메커니즘을 수동으로 조정할 필요가 없어 설치 시간이 크게 단축됩니다. 다양한 제품을 소량씩 생산하는 작업장의 경우, 이러한 유연성이 기계식 시스템의 순수한 속도를 능가하는 장점이 되기도 합니다.

적용 적합성: 언제 어떤 것을 선택해야 할까?

적절한 프레스를 선택하는 것은 기계의 물리적 특성을 부품의 형상에 맞추는 것입니다.

기계식 프레스에 가장 적합한 응용 분야

• 고속 블랭킹 및 펀칭: 금속 절단 시 발생하는 스냅스루 충격은 강성 있는 기계식 프레임이 가장 효과적으로 흡수합니다.
• 프로그레시브 다이: 대량 생산을 위한 코일 소재의 연속 자동 공급 라인.
• 얕은 성형: 하단에서만 힘이 필요한 간단한 브래킷, 동전, 얕은 엠보싱 등.
• 자동차 외판 패널: 휀더 및 도어 패널을 위한 고출력 라인에서는 종종 트랜스퍼 방식의 기계식 프레스가 사용됩니다.

유압 프레스의 최적 응용 분야

• 심부 싱잉: 힘을 긴 거리에 걸쳐 일정하게 유지해야 하는 탱크, 실린더 또는 소화기 제조.
• 복잡한 성형: 찢어짐을 방지하기 위해 드웰 타임(dwell time) 또는 가변적인 힘이 필요한 부품.
• 분말 압축 및 정렬: 정밀한 압력 유지가 요구되는 응용 분야.
• 프로토타입 및 시험 가동: 간편한 설정으로 하드 툴링 투자 전에 비용 효율적인 테스트가 가능합니다.

이 두 영역 사이의 갭을 메우려는 제조업체의 경우, 다재다능한 전문 기업과 협력하는 것이 종종 최선의 전략입니다. 빠른 프로토타이핑(유압의 유연성이 빛을 발하는 분야)에서 대량 생산(기계적 속도가 핵심인 분야)으로 확장하는 프로젝트를 진행 중이라면 소이 메탈 테크놀로지 와 같은 전문 업체를 고려해 보세요. 최대 600톤의 설비 능력과 IATF 16949 인증을 갖춘 이 업체는 50개의 프로토타입이 필요하든 수백만 개의 양산 부품이 필요하든 관계없이 컨트롤 암(control arms) 및 서브프레임(subframes)과 같은 핵심 자동차 부품을 제공하며, 이러한 격차를 해소해 줍니다.

비용 분석: 설비투자 및 유지보수

총소유비용은 구매 가격 외에도 더 많은 요소를 포함합니다.

서보 프레스: 양쪽 세계의 최고를 갖추었는가?

최근 몇 년 동안 서보 프레스 기술 하이브리드 솔루션으로 등장하였다. 플라이휠과 클러치를 고토크 서보 모터로 대체함으로써, 이러한 프레스는 기계식 시스템의 속도와 유압식 시스템의 프로그래밍 가능한 제어 기능을 동시에 제공한다. 슬라이드를 빠르게 하강시키고, 스트로크의 성형 구간에서 속도를 줄이며, 이후 빠르게 복귀하도록 프로그래밍할 수 있다.

서보 프레스는 초기 투자 비용이 상당히 높지만, 전통적인 기계식 프레스가 가지는 '하단 사행점(Bottom Dead Center)'의 제한을 없애면서도 높은 생산 속도를 유지한다. 자본 지출을 정당화할 수 있는 작업장의 경우, 이는 궁극적인 다목적성을 제공한다.

결론

선택은 유압 프레스와 기계식 프레스 스탬핑 어느 한 쪽이 다른 쪽보다 '더 낫다'는 문제라기보다는 적용 목적에 적합한지를 따져야 하는 문제이다. 기계식 프레스는 속도, 일관성 및 대량 블랭킹 작업에서 여전히 압도적인 선택지이다. 유압 프레스는 가공력, 유연성 및 심형 성형(deep forming) 분야에서 가장 우수하다.

올바른 투자를 위해 부품 형상, 예상 생산량 및 스트로크 제어 필요성을 분석하십시오. 공장에서 수백만 개의 평판 와셔를 생산한다면 기계식 프레스를 선택하세요. 깊은 프로판 탱크를 디핑하거나 고다변 소량 생산을 운영한다면 유압식 프레스가 적합한 해결책입니다.

자주 묻는 질문

1. 유압 프레스가 기계식 프레스의 속도에 맞출 수 있습니까?

일반적으로 그렇지 않습니다. 표준 유압 프레스는 유체를 이동시키는 물리적 특성 때문에 기계식 프레스(50–1,000+ SPM)에 비해 현저히 낮은 속도(20–60 SPM)로 작동합니다. 그러나 특수한 '고속' 유압 프레스도 존재하지만, 단순 블랭킹 작업에서는 여전히 플라이휠 구동 기계식 시스템의 처리량에 거의 미치지 못합니다.

2. 왜 딥 드로잉에는 유압 프레스가 더 좋은가요?

딥 드로잉은 재료를 찢지 않고 늘리기 위해 전체 드로우 길이에 걸쳐 일정한 힘이 필요합니다. 유압 프레스는 스트로크의 어느 지점에서나 정격 톤수를 완전히 제공하지만, 기계식 프레스는 슬라이드가 하사점에서 위로 이동함에 따라 상당한 힘을 잃게 됩니다.

3. 어떤 종류의 프레스가 조작 시 더 안전한가?

과부하 보호 측면에서 유압 프레스는 일반적으로 더 안전한 것으로 간주됩니다. 유압 프레스가 설정된 톤수를 초과하면 안전 밸브가 열리면서 램의 작동이 즉시 중단됩니다. 반면 기계식 프레스가 과부하 상태가 되면 스트로크의 하단에서 '걸리거나' 정지할 수 있으며, 이를 해제하기 위해 상당한 힘이 필요하고 종종 가스 컷팅이 요구되어 위험한 상황을 초래할 수 있습니다.
