CNC工作機械の部品解説：主軸を回し続けるために必要なもの

CNC機械部品とその重要な役割を理解する

次のような機械を想像してみてください。 航空宇宙産業向けの複雑な部品を加工する 人間の髪の毛よりも狭い公差で—しかも無人状態で一晩中連続運転しながら。この驚異的な精度は偶然に生まれるものではありません。完璧な切削の裏には、厳密に設計されたCNC機械部品が完全な調和を保ちながら協働する「交響曲」が存在します。

トラブルシューティングを迅速化したいオペレーターであれ、次回の設備投資を検討中の購買担当者であれ、機械の寿命を延ばすことを目指す保守担当者であれ、これらの部品を理解することは、この技術との関わり方を根本から変えるものです。機械の各部品がどのように相互接続しているかを認識すれば、単なる機器の操作から、真にその技術を習熟した状態へと進化します。

CNC性能において、すべての部品がなぜ重要なのか

初心者が見落としがちな点があります。CNC工作機械の性能は、その最も弱い部品に依存します。摩耗したボールねじは、加工するすべての部品に影響を及ぼす位置決め誤差を引き起こします。主軸ベアリングの劣化が些細な問題に思えても、表面粗さの品質が急激に低下するまでその深刻さは認識されません。冷却液フィルターなどの補助システムでさえ、工具寿命および寸法精度に直接影響を与えます。

この相互依存的な現実から、CNC工作機械の部品について理解することは、選択肢ではなく必須事項です。業界経験によれば、各部品の機能を理解しているオペレーターは、問題が拡大する前に早期に異常を検出できることが多く、緊急修理や不良品の廃棄に伴う数百万円規模の損失を回避できる可能性があります。

CNC部品の5つの機能的分類

単に部品名のランダムなリストを暗記するのではなく、CNC部品をその機能という観点から捉えることをお勧めします。このアプローチにより、各部品が単に何をするのかだけでなく、原材料を完成品へと変換するという工作機械の全体的な使命に、どのように貢献しているかを理解することができます。

• 構造部品: 機械ベッド、フレーム、およびコラムは、振動を吸収し幾何学的精度を維持する剛性の高い基盤を構成します。この安定したプラットフォームがなければ、高精度な切削加工は不可能になります。
• モーションコントロールシステム： ボールねじ、リニアガイド、サーボモーター、およびドライブが協調して動作し、デジタル指令を複数軸にわたる正確な物理的動きに変換します。
• 制御電子機器： コントローラー（しばしば機械の「脳」と呼ばれる）およびフィードバック装置、安全システムがGコードを解釈し、すべての機械動作をリアルタイムで統合・制御します。
• 工具管理： スピンドル、工具ホルダー、チャック、および自動工具交換装置（ATC）が、ワークピースから実際に材料を除去する切削工具を保持・制御します。

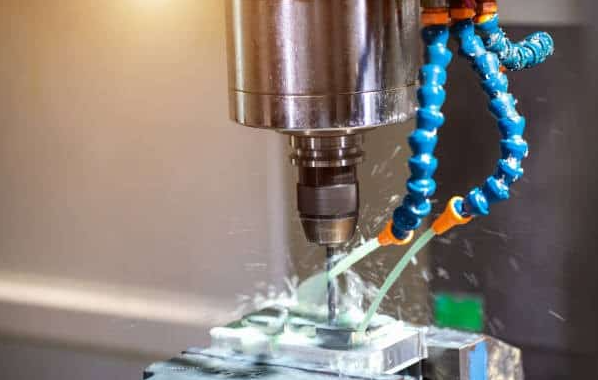

• 補助システム： 切削液供給装置、チップコンベア、潤滑回路、および油圧システムが、重要な部品を保護しながら、連続的かつ無人での運転を支援します。

この枠組みは、マシニングセンターや旋盤、ルーター、多軸工作機械など、あらゆる種類の工作機械に適用されます。具体的な機械構成部品は異なりますが、これらの5つのカテゴリーはCNC技術全般において一貫して存在します。

原材料から完成品まで ― それを実現する部品

金属の板金が高精度部品へと変化していく過程を想像してください。構造フレームがすべてを剛性を持って保持し、運動システムがマイクロメートル単位の精度でワークピースを位置決めします。スピンドルは切削工具を数千rpmで回転させ、制御用電子機器が複数軸にわたる動きを同時に統括・制御します。その一方で、冷却液が切屑と熱を洗い流し、潤滑システムが全体の円滑な運転を支えています。

機械の各部品がシームレスに連携して機能するとき、CNC工作機械は手作業による機械加工では到底達成できない性能を発揮します。すなわち、0.0001インチ（約2.54μm）単位の再現性、同一形状部品の大規模生産、そして熟練した手作業機械工ですら困難を極める複雑な幾何形状の加工です。

以降のセクションでは、各カテゴリを詳細に解説します。これらの部品がどのような機能を果たすかを学ぶだけでなく、その品質を評価する方法、摩耗の兆候を識別する方法、および最適な性能を維持する方法についても理解を深めていただきます。この知識は、CNC設備への投資から最大限の価値を引き出すための基盤となります。

機械の剛性を決定する構造部品

仕様が全く同じ2台のCNC工作機械が、なぜ劇的に異なる加工結果を生み出すのか、と疑問に思ったことはありませんか？その答えは、しばしば「表面の下」、つまり文字通り機械の内部に隠されています。CNC工作機械の構造的基盤は、達成可能な公差から表面粗さの品質に至るまで、あらゆることを決定づけます。剛性・安定性に優れたプラットフォームがなければ、最も高度な制御システムや高精度の運動機構であっても、正確な加工結果を実現することはできません。

工作機械のベッドを 精密加工における知られざるヒーロー この重要な機械部品は、スピンドル、ワークテーブル、ツールチェンジャーなど、他のすべてのコンポーネントを支える基盤（ベッド）として機能します。頑健なマシンベッドは安定性を確保し、振動を低減させ、装置全体の精度および耐久性に貢献します。

鋳鉄製ベッド vs. 溶接鋼製フレーム

CNC加工部品の構造的健全性を評価する際、材料選定が最初の品質指標となります。主流の2つのアプローチ——鋳鉄製と溶接鋼製——はそれぞれ明確な利点を備えています。

鋳鉄製ベッド は、高精度用途において今なお「ゴールドスタンダード」です。その高い剛性と優れた振動減衰特性により、厳密な公差を実現するのに最適です。材料内部の結晶構造が、チャターマークや不良な表面仕上げを引き起こす高周波振動を自然に吸収します。ただし、鋳鉄製ベッドは重量が大きく、長時間の運転中に熱膨張を起こしやすくなります。

溶接鋼製フレーム より軽量でコスト効率の高い代替手段を提供します。剛性が良好であり、カスタム構成での製造も比較的容易です。ただし、トレードオフとして、振動減衰性能が劣り、長期間使用による歪みを防ぐために応力除去処理が必要となります。多くのメーカーでは、重量が精度よりも重視されるルーター式機械において、溶接鋼板をベッド材として採用しています。

注目を集めている第三の選択肢は ポリマー・コンクリート（ミネラル・キャスティング） です。この材料は、金属製ベッドと比較して初期コストは高くなり、耐荷重能力に限界がありますが、優れた振動減衰性および優れた熱的安定性を実現します。

機械の剛性が部品品質に与える影響

経験豊富な工作機械オペレーターと初心者を分ける現実があります。それは、構造的なたわみがそのまま寸法誤差へと直結するという点です。切削力が機械に作用し、部品がわずかにでもたわむと、仕上げられたワークピースにその影響が明確に現れます。

剛性が不十分な場合に生じる問題：

• 寸法精度の問題： 負荷下で工具パスがプログラムされた位置からずれます
• 表面うねり： 振動により、加工面上に可視のパターンが生じる
• ツールチャッター： 工具とワークピース間の共振によって特徴的な痕跡が生じる
• 公差の不均一性： 切削条件の変化に伴い、部品の寸法が個々にばらつく

高品質CNC工作機械の構成部品は、これらの課題に対処するために 有限要素法で最適化されたリブ構造および対称的な機械設計を採用 し、応力の均一な分布を確保します。その結果は？大型または難削材の加工時においても、一貫した寸法精度を実現します。

CNC工作機械の評価における構造的健全性の検討

では、高品質な構造部品と低品質な構造部品をどのように見分ければよいのでしょうか？以下の品質指標に注目してください：

• 材料の組成： 使用される鋳鉄または鋼の特定のグレードを確認してください——すべての材料が同等ではありません
• 応力除去処理： 品質の高いメーカーでは、フレームに時効処理または熱処理を施し、長期的な歪みを防止しています
• 幾何学的精度： 精密研削された取付け面により、リニアガイドおよびボールねじの正確な位置合わせが保証されます
• 熱管理 冷却チャネルや熱歪みを最小限に抑える対称設計を確認してください
• 内部リブ構造： 適切に設計されたリブは、過剰な重量を増加させることなく剛性を高めます

機械の種類によって、それぞれの特定作業に最適化された構造配置が異なります。以下の比較表は、ご期待いただける仕様を理解するうえで役立ちます：

特徴	Cnc mill	CNC旋盤	Cncルーター
一般的なフレーム材質	鋳鉄（推奨）	鋳鉄	溶接鋼材またはアルミニウム製
体重の考慮	安定性のための重量設計	中程度から高め	より大きな作業範囲向けの軽量設計
剛性を最優先	非常に高い（横方向荷重）	高い（径方向切削力）	中程度（軽い切削負荷）
振動減衰	表面粗さの仕上げ品質にとって極めて重要	円形度にとって重要	木材／プラスチック加工ではそれほど重要ではない
熱安定性	高優先度	極めて優先度が高い	中程度の優先度

あらゆる機械および部品パッケージを評価する際には、構造的品質が長期的な投資であることを忘れないでください。高品質な鋳鉄製ベッドは購入価格に数千ドルのコスト増をもたらす可能性がありますが、数十年にわたり精度を維持します。一方、安価な代替品はしばしば数年以内に幾何学的誤差を生じ、その誤差はいかなるキャリブレーションでも完全には補正できません。

構造に関する基本的な知識を理解しておくことで、次に重要なシステム——デジタル指令を各軸にわたって正確な物理的動きに変換する運動制御コンポーネント——への対応が可能になります。

精密な動きを実現する運動制御システム

CNC工作機械が、何千個もの部品にわたって繰り返し、数千分の1インチ（約0.025mm）単位で切削工具の位置決めを可能にするのは何でしょうか？その答えは、運動制御システムにあります。これは 高度に洗練されたコンポーネントのネットワーク であり、デジタル指令を物理的な現実へと変換します。これらの高精度要素が協調して機能しなければ、あなたの機械は単なる高価な紙おもりにすぎません。

モーション制御システムは、CNC機器の筋肉および神経系に相当します。ボールねじは回転エネルギーを直線移動に変換します。リニアガイドは、移動が完全に直線的に保たれることを保証します。サーボモータは駆動力を提供し、サーボアンプは制御信号を正確に計量された電気パルスに変換します。これらの構成要素がどのように相互作用するかを理解することで、問題の診断を迅速化し、最高峰の性能をより長期間維持することが可能になります。

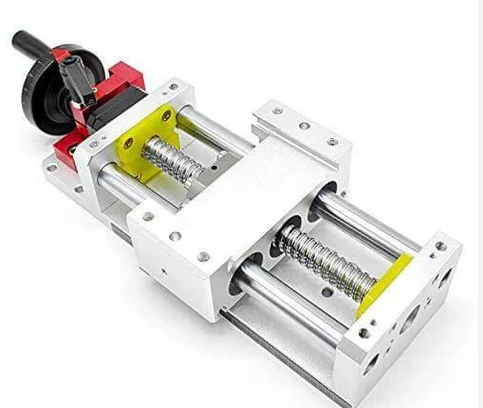

ボールねじとリニアガイドの調和ある連携

重いテーブルを部屋の一方から他方に、完璧な精度で滑らせる作業を想像してみてください。さらに、その作業を1日に数千回、わずかなずれもなく行うことを想像してください。それが、ボールねじとリニアガイドが共同で解決する課題です。

ボールスクリュー は直線運動における主力部品です。出典： 高精度モーション分野の専門家 ボールねじは、ねじ軸、ナット、鋼球、プレロード機構、リバーサー、および防塵装置で構成されます。その主な機能は、回転運動を直線運動（またはトルクを軸方向力）に高効率で変換することです。循環式の鋼球がねじ山とナットの間を転がることで、急激な摩耗や位置決め誤差を引き起こす滑り摩擦が実質的に排除されます。

各端部に設置されたボールねじ用ベアリングアセンブリは、回転軸を支持するとともに、正確な整列状態を維持します。高品質のボールねじ用ベアリングは、径方向荷重および軸方向荷重の両方に対応する角接触構造を採用しています。これらのベアリングが摩耗すると、バックラッシュの増加および位置決め精度の低下が観察されます。

リニアガイド （別名：リニアレールまたはスライドレール）は、軸が完全に直線的な経路に沿って移動することを保証します。CNC用途では、以下の2種類のタイプが主流です：

• プロファイルレールガイド： これらの製品には、高精度に研削加工されたレールウェイと、循環式のボールまたはローラー要素が採用されています。上下左右の複数方向から同時に荷重を受けることができます。摩擦係数が非常に低く（スライドガイドの約1/50）、滑らかで高精度な移動を実現します。
• ラウンドレールガイド： 構造がシンプルでコスト効率に優れており、軽荷重および要求水準のそれほど高くない用途に適しています。ただし、プロファイルドタイプに比べて剛性および荷重容量は劣ります。

これらの構成部品間の相互作用により、エンジニアが「クローズドループ位置決めシステム」と呼ぶものが構成されます。サーボモーターが回転し、ボールねじを駆動します。ねじはこの回転運動を直線運動に変換します。直線ガイドは、その直線運動を単一軸上に制約し、最小限のずれで実現します。位置エンコーダーが移動量を検出し、フィードバックループを閉じます。

一部の機械構成では、サーボモータとボールネジの間に二次ギアまたは二次ギアボックスが配置され、減速およびトルク増幅を実現します。この構成により、より小型のモータでより重い負荷を、より高い精度で駆動することが可能になります。

サーボシステム ― CNC移動を支える「筋肉」

複雑に聞こえますか？ サーボシステムを、ごく短時間の遅れもなく指令に応答する「筋肉」と考えてみてください。CNCコントローラーが移動指令を送信するたびに、サーボシステムがその動きを正確に実行します。

この サーボアンプ （しばしばサーボアンプまたはサーボドライブと呼ばれる）このシステムの中心部に位置します。CNCコントローラーから送られる低電力制御信号を受信し、それをモータを駆動する高電流パルスに増幅します。最新のサーボアンプには、加速度・減速度・位置決め精度を最適化する高度なアルゴリズムが組み込まれています。

サーボアラームが作動した場合、通常は過電流または過電圧の状態を示しています。ほとんどのメーカーでは、診断用LEDコードがサーボアンプの筐体に直接印刷されており、初期のトラブルシューティングを容易にしています。一般的な原因には、軸の詰まり、モータケーブルの短絡、または回生抵抗器の故障などがあります。

サーボモータ自体は、電気エネルギーを極めて高精度な回転力に変換します。単に全速で回転する標準モータとは異なり、サーボモータは以下の機能を備えています。

• 精密な制御による加速および減速
• 外部からの力に対しても位置を保持
• ミリ秒単位で指令位置に対する実際の位置補正に応答
• 指令位置と実際の位置に関するフィードバックを提供

サーボモーターに取り付けられたエンコーダーは、位置データをコントローラーにフィードバックし、真の高精度加工を実現するクローズドループシステムを構築します。電気的干渉を防ぐため、モータ電源ケーブルとエンコーダーケーブルは別経路で配線してください。シールド接地が不十分な場合、経験豊富な技術者でさえ困惑させる「幻のエラー」が発生することがあります。

適切な熱管理により、サーボシステムの健全性が保たれます。多くの機械にはドライブファンまたは専用冷却装置が搭載されており、アンプの過熱を防止します。ドライブが高温で動作すると、コンデンサの寿命が著しく短縮され、早期故障を招きます。

運動システムの摩耗兆候と対応タイミング

運動部品は警告なしに突然故障することはありません。初期症状を早期に認識できれば、生産ラインを停止させるような重大な故障や、他の高価な部品への損傷が発生する前に、計画的な修理を実施できます。

ボールねじの摩耗兆候：

• バックラッシュ（時計回りおよび反時計回りの運動間における遊び）の増大
• 作業日の進行とともに温度上昇に伴い悪化する位置ズレ
• 低速軸移動中に聞こえるグラインディング音または粗い感触
• 数週間から数か月にわたり、段階的に劣化する寸法精度
• ねじ山に目視可能な摩耗痕や変色

ボールねじには一貫した潤滑が必要です。 潤滑ラインの詰まりにより、ねじが乾燥状態で動作します 。これにより摩耗が劇的に加速します。定期的に潤滑ラインを外し、清浄な溶剤で洗浄した後、新鮮な油でパージしてください。ボール循環回路への切粉混入を防ぐため、ワイパーは6か月ごとに交換してください。

リニアガイドの故障症状：

• プリロードの喪失によりキャリッジに過度の遊びが生じる
• 特に低速送り速度で、動きが粗くまたは粘性を感じる
• レール表面に目視可能なピッティングや錆び
• 潤滑が不十分であることを示すキーキー音
• 荷重下でキャリッジが rocking（揺れ）またはtilting（傾斜）する

ボール循環チャネルの摩耗や異物混入により、リニアレールのプレロードが失われる。ボールねじと異なり、プレロードは調整できないため、摩耗したリニアガイドブロックは通常、完全な交換が必要となる。

サーボシステムの故障症状：

• 追従誤差（軸が指令位置に追いつかない）
• 位置保持時に軸がハンティングまたは振動する
• アラームコードとともに急停止する
• 通常運転中にモーターが過熱する
• 特定の軸位置と相関する intermittent faults（断続的な故障）

追従誤差は、電気的問題よりもむしろ機械的問題を示すことが多い。軸のずれがコントローラの許容誤差限界を超えると、機械保護のためドライブが異常停止（フォルト）する。高価な電子部品を交換する前に、ウェイ面の乾燥、カップリングの摩耗、またはサーボゲインの不足を確認すること。

モーターやサーボアンプを交換した後は、必ずステップテストを実行し、ドライブパラメータのチューニングを行ってください。適切にチューニングされたシステムは、指令位置に素早く到達し、振動を伴わず停止し、位置を極めて安定して保持します。

予防保全は、常に事後修理よりも優れています。振動データを記録・分析し、モーター温度を監視して、小さな不具合を重大な故障へとエスカレートする前に早期対応してください。運動制御システムは注意を要しますが、その注意を払うことで、長年にわたる信頼性と高精度な動作という報酬を得られます。

運動システムが指令を動きに変換する一方で、次の重要な問いはこうなります。「実際にワークピースから材料を除去しているのは何でしょうか？」この責任はスピンドル——すなわち、あらゆるCNC機械の切削能力における真の心臓部——にあります。

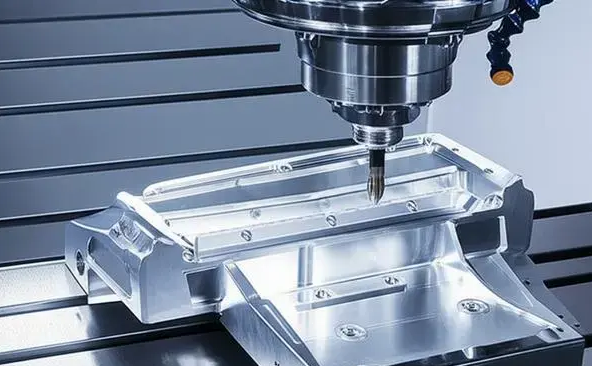

スピンドルシステムおよび工具インターフェース部品

モーション制御システムがCNC機械の「筋肉」であるならば、スピンドルは間違いなくその「鼓動する心臓」です。この回転機構は切削工具を保持し、毎分数百〜数万回転（RPM）という速度で回転させます。飛散するすべてのチップ、輝くすべての加工面、公差内に収まるすべての寸法——これらはすべてスピンドルの性能に依存しています。

スピンドルの部品構成や配置を理解することは、用途に応じた機器選定、性能問題のトラブルシューティング、そして機械内で最も高価な単一構成部品であるスピンドルの保護に不可欠です。アルミニウムを極めて高速で切削する場合でも、硬化鋼を研削加工する場合でも、スピンドルの選択は加工結果に劇的な影響を与えます。

スパインドゥルの種類とその最適な適用分野

すべてのスピンドルが同等というわけではありません。CNC切削加工においては、主に3種類の駆動方式が主流を占めており、それぞれ特定の用途に対して明確な利点を提供します。賢明な選択を行うには、こうしたトレードオフを十分に理解することが重要です。

ベルト駆動式スパインドゥル モーターの動力をスピンドルシャフトに伝達するために、スパインドゥル・プーリーおよびベルトシステムを使用します。これにより、 主軸の専門家によると この構成は、コスト効率性、独立したモーターからの熱伝達の低減、および低回転数における高トルク——重切削作業に最適——といったいくつかの利点を提供します。また、機械加工用プーリー配置では、駆動システム全体を交換することなく、速度比の調整が可能です。

ただし、ベルト式システムでは振動および騒音が発生し、仕上面品質に影響を及ぼす可能性があります。他の構成と比較して、通常は最大回転数が低く制限されており、またベルトは経年劣化により定期的な交換が必要です。ベルト駆動式スピンドルは、汎用金属加工、大型カッターを扱う木工加工、および究極の精度よりも多様性が重視されるプロトタイピング環境において優れた性能を発揮します。

ダイレクトドライブスピンドル ギアボックスのプーリーとベルトを完全に排除し、モーター軸をスピンドル軸に直接接続します。このシンプルな構造は、大きなメリットをもたらします：振動が低減され、加工精度が向上し、小径工具ではより高い回転速度が実現可能となり、また頻繁な工具交換に最適な素早い速度変更が可能になります。

ただし、その代償として、低回転域でのトルクが低下するため、重切削にはやや難があります。また、モーターの熱がスピンドルに直接伝わるため、液体冷却システムを導入する必要がある場合が多くなります。さらに、初期投資額はベルト駆動方式の代替品と比較して大幅に高くなります。ダイ・モールド製造、航空宇宙産業におけるアルミニウムおよび複合材の機械加工、医療機器および電子機器分野の高精度加工など、直結駆動方式が特に優れた性能を発揮する分野です。

モータードスピンドル （インテグラルスパインドルまたは内蔵スパインドルとも呼ばれる）は、モーターをスパインドルハウジングに直接組み込む構造です。このコンパクトな設計により、極めて優れた性能が実現されます：非常に高い回転数（RPM）対応能力、極小の振動、および卓越した精度です。省スペース設計であるため、寸法が厳しく制限される多軸工作機械に最適です。

これらの利点には、文字通り「コスト」がかかります。モータードスパインドルは最も高価な選択肢であり、修理の際には個別の部品交換ではなく、ユニット全体の交換が必要になることが多くなります。また、精度を維持するためには高度な冷却システムが必須となります。モータードスパインドルは、高速マシニングセンター、高精度研削加工、および複雑なインプラントを製造する医療機器製造分野で広く採用されています。

スピンドルタイプ	典型的な回転数（RPM）範囲	最適な適用例	主な保守上の考慮事項
ベルト駆動	500～8,000 RPM	一般的な金属加工、木工、プロトタイピング	ベルト張力の点検、プーリーのアライメント調整、2,000～4,000時間ごとのベルト交換
直結式	1,000～15,000 RPM	金型・ダイス製作、航空宇宙産業向けアルミニウム加工、高精度機械加工	冷却液システムの保守、カップリング点検、熱監視
モータードライブ	5,000～60,000+ rpm	高速切削、研削、医療用部品	高度な冷却システムの保守、振動解析、故障時のユニット全体交換

ご使用材料に適したスピンドル仕様の理解

新しいフライス盤用スピンドルがアルミニウム加工には最適に見えるのに、鋼材加工では性能が不足する理由をご存知ですか？その答えは、rpm（回転数）、出力、トルクの関係性を理解することにあり、また異なる材料がそれぞれ異なるスピンドル特性を要求することにあります。

回転数範囲 有効に使用できる切削工具を決定します。小径エンドミルは、最適な表面速度（ft/min）を得るために高いスピンドル回転数を必要とします。たとえば、アルミニウムを加工する1/8インチのエンドミルは、適切な切削速度を得るために20,000 rpmを必要とする場合がありますが、同じ材料で1インチのフェースミルは、わずか3,000 rpmで効率よく動作します。

定位電源 （馬力またはキロワットで測定）は、スピンドルが耐えられる材料除去量を示します。アルミニウム加工用の高速スピンドルでは15～30 HP程度が一般的ですが、鋼材の重切削用スピンドルでは、低速回転でも40 HPを超えるものが多数存在します。

トルク特性曲線 はスピンドルの実際の性能を明らかにします。ベルト駆動およびギア駆動式スピンドルは、広範囲の回転数（RPM）において高いトルクを維持します。一方、ダイレクトドライブ式スピンドルは通常、高回転域でトルクがピークに達するため、低回転域での重切削にはあまり適していません。ご使用の典型的な切削条件に応じて、必要なトルク仕様とスピンドルを適切にマッチさせることが重要です。

フライス盤用スピンドルは、旋盤用スピンドルと比較して特有の課題に直面します。フライス加工では、カッターが材料に接線方向に切り込む際に大きな横方向荷重（サイドロード）が発生します。このため、変形を起こさずに径方向荷重を支えることができるベアリング（通常はデュプレックスまたはトリプレックス構成の角接触ベアリング）が求められます。

性能を決定する主なスピンドル部品には以下が含まれます：

• ベアリング： 角接触セラミックハイブリッド軸受は、回転速度性能、荷重容量、および寿命の点で最も優れた組み合わせを提供します。標準的な鋼製軸受は中程度の用途には適していますが、最大回転数（RPM）に制限を設けます。
• ドローバー機構： このスプリング式または油圧式システムにより、ツールホルダーが確実に把持されます。ドローバー力は工具保持性能に直接影響を与えます。力が不足すると、重切削時に工具が抜け落ちる原因となります。
• 工具インターフェース： BT（日本およびアジアで一般的）、CAT（北米で主流）、HSK（欧州発祥で、高速加工向けに徐々に普及している）といった規格によって、ツールホルダーの互換性が決定されます。HSKテーパーは、高速回転時の優れた剛性を実現するための二点接触構造を採用しています。

ご使用のアプリケーションに適したスピンドルを選定する際は、加工材料の硬度とスピンドルのトルク供給能力を照らし合わせて選ぶ必要があります。鋼やチタンなどの硬質金属には、中程度の回転速度で高トルクを発揮できるスピンドルが求められます。一方、アルミニウムや複合材などの軟質材料には、小型工具を用いて最適な表面速度（SFM）を達成できる高速スピンドルが適しています。

スピンドルのメンテナンス ― 最も重要なコンポーネントを守る

スピンドルは、高精度ユニットの場合、しばしば1万ドルから5万ドル、あるいはそれ以上の高額な投資を意味します。この投資を守るには、予防的な監視と厳格なメンテナンス作業が不可欠です。

温度監視 軸受の問題を最も早期に警告します。健全なスピンドルは、運転中に一定の温度で動作します。急激な温度上昇（特に通常の運転温度より10°F以上高い場合）は、軸受の摩耗、潤滑不足、または冷却システムの異常を示しています。多くの最新鋭機械には内蔵型温度センサーが装備されています。ぜひご活用ください。

振動解析 破滅的な故障の前に軸受の欠陥を検出します。特有の振動周波数は、特定の軸受部品に対応しています。ボール通過周波数における急激なピークは、進行中の軸受損傷を示しています。手持ち式アナライザーによる月1回の振動点検により、故障の数週間前から問題を特定できます。

軸受の寿命期待値 使用条件によって大きく異なります。メーカーはベアリングの寿命をL10寿命（ベアリングの10％が故障するまでの運転時間）で表示しています。高速スピンドルの場合、理想条件下では10,000～20,000時間程度が期待されます。しかし、異物混入、過負荷、または熱的過負荷により、この寿命は著しく短縮される可能性があります。

スピンドル寿命を延ばすための実践的な保守対策：

• 特に寒冷環境下では、フルスピード運転を始める前にスピンドルを徐々にウォームアップさせる
• 工具の装着・取り外し時に側面から荷重をかけることを避ける
• ツールホルダーのテーパー部およびスピンドルのテーパー部を常に厳密に清掃する
• 内部部品の錆を防ぐため、切削油の濃度を適正に維持する
• スピンドルハウジングへの異物侵入を防止するために、エアパージ圧力を常時監視・維持する
• 運転時間を記録し、予測される故障時刻より前にベアリング交換を計画する

高温で運転中のスピンドルは、助けを求めているのです。温度警告を無視してはいけません。点検にかかるコストは、スピンドル交換に比べればごくわずかです。

スパインドゥルの能力と限界を理解することで、この重要な部品から最大限の価値を得ることができます。しかし、たとえ最高性能のスパインドゥルであっても、指示が必要です。その指示は、あらゆる機械動作を統括する制御電子機器およびフィードバックシステムから得られます。

制御エレクトロニクスおよびフィードバックシステム

強力なスパインドゥルと高精度な運動システムを備えていても、それらに「何を」「いつ」行うかを正確に指示するものは何でしょうか？ その答えは制御電子機器にあります。すなわち、Gコードの命令行を完璧に加工された部品へと変換する、プロセッサ、インタフェース、センサから構成される高度なネットワークです。これらのコンポーネントがなければ、CNC工作機械はドライバーのいないレーシングカーと同じです。

制御電子機器は、デジタル指令が物理的な現実へと変換される指揮センターと考えてください。コントローラーはユーザーのプログラムを解釈し、CNCマシンパネルを通じてシステムとのインタラクションが可能となり、フィードバック装置は常に指令された動きと実際の位置が一致しているかを検証しています。こうした相互接続されたシステムを理解することで、より迅速なトラブルシューティング、技術者とのより効果的なコミュニケーション、および異常の早期発見が可能になります。

CNCコントローラー — マシンの脳

すべてのCNC機械は、そのコントローラーを中心に動作します。これは、多軸運動をリアルタイムで協調制御するために特別に設計された専用コンピューターです。一時的に処理を中断して考えることのできるデスクトップPCとは異なり、CNCコントローラーは、わずかな遅延も許されず、1秒間に数千回もの位置計算を確実に処理しなければなりません。たとえ一瞬の遅延であっても、完成品に目に見える傷や痕跡を残すことになります。

この制御装置はどのように動作するのでしょうか？ コントローラーはGコードプログラムを1行ずつ読み取り、各コマンドをモーター、スピンドル、および補助機能向けの特定の命令に解釈します。また、各軸の正確なタイミングと速度を計算し、複雑な工具パスに沿って複数の軸が同時に動く場合でも、滑らかで協調された運動を実現します。

FANUC、三菱電機、シーメンスなどの主要なコントローラー製造メーカーが業界をリードしており、それぞれ独自のプログラミング規約およびインターフェーススタイルを採用しています。出典： 高精度機器メーカー によると、これらのコントローラーは高性能フィードバックシステムとシームレスに連携し、各種エンコーダプロトコルからの信号を受信して位置決め精度を維持します。

主なコントローラー機能には以下が含まれます：

• パス補間： 滑らかな連続運動を実現するために、プログラムされた位置間の中間点を計算すること
• 速度制御： 急激な動きを防ぐために、加速度および減速度を管理すること
• 軸間連携： 複数のモーターを同期させて、複雑な同時動作を実行すること
• エラー監視： 指令値と実際の位置を継続的に比較し、差異が許容範囲を超えた場合にアラームを発報すること
• 補正： バックラッシュ、熱膨張、幾何学的誤差に対する補正値を事前に記憶し、これを適用すること

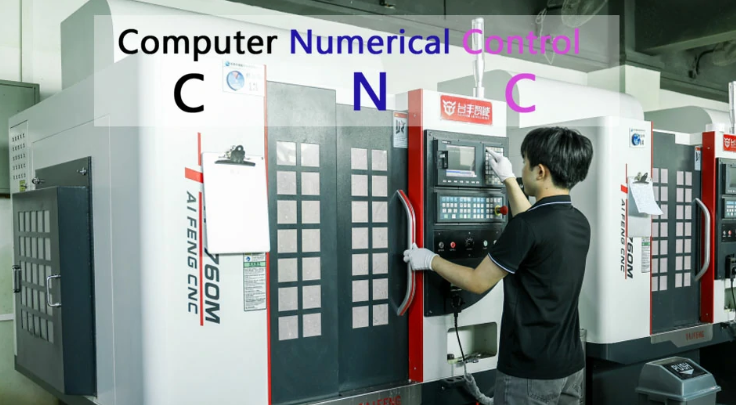

CNCオペレーターが操作する制御パネルは、この計算能力に対する人間向けインタフェースを提供します。最新のパネルには通常、プログラムのステータス、各軸の位置、スピンドル回転速度、およびアラーム状態を表示する高解像度ディスプレイが搭載されています。メンブレンキーボードまたはタッチスクリーンにより、プログラムの入力やパラメーターの調整が可能です。マニュアルパルスジェネレーター（ハンドホイール）を用いることで、オペレーターは触覚フィードバックを得ながら各軸をジョグ操作できます。これは、セットアップ作業および初品検証において不可欠な機能です。

制御システムを評価する際には、処理能力、メモリ容量、および接続オプションを検討してください。古いコントローラーは、数千の短い線分から構成される複雑なプログラムの実行に苦労することがあります。一方、最新のシステムではこうしたプログラムを容易に処理でき、さらに3Dツールパス可視化やネットワーク接続によるプログラム転送といった機能も追加されています。

精度を保証するフィードバック装置

高精度CNC機械と単なる高性能電動工具とを明確に区別する重要な概念が「閉ループ制御」です。フィードバックがない場合、コントローラーはモーターが指示通りに正確に動作したと仮定します。しかしフィードバックがあると、各軸が実際にどこまで移動したかを正確に把握でき、生じた誤差を即座に補正できます。

A dCモーターエンコーダ またはサーボモーターエンコーダーは、モーターシャフトに直接取り付けられ、回転数を極めて高精度でカウントします。ロータリーエンコーダーは通常、1回転あたり数千パルスを生成し、コントローラーが角度の数十分の1度単位で位置を追跡できるようにします。モーターが回転すると、パルスカウントが累積されます。コントローラーは、予期されるカウントと実際のカウントを比較し、追随誤差を解消するためにモーター電流を調整します。

最高レベルの精度が要求されるアプリケーションでは、 線形エンコーダ エンコーダーを機械の軸に直接取り付けて、モーターの回転から推定するのではなく、スライドの実際の位置を測定します。これにより、ボールねじの熱膨張、カップリングの柔軟性、機械的バックラッシュなどによる誤差が排除されます。HEAKE社が製造する高級工作機械などでは、Renishaw FORTiS封入型リニアエンコーダーが採用されており、1メートルあたり3～5マイクロメートルという高精度で直接的な位置フィードバックを提供します。

A ベクトルドライブ フィードバック統合をさらに進化させ、エンコーダ信号を用いてモータートルクおよび磁界の方向を高精度に制御します。これにより、極低速域での滑らかな動作と、モーター回転速度にかかわらず一定のトルク出力が実現され、ねじ切りや剛性タッピングなどの加工工程において不可欠な性能を発揮します。

位置フィードバックに加え、最新のCNC工作機械には高度な計測装置が組み込まれています：

A レニショー・プローブ 切削工具と同様に主軸に装着されるため、加工サイクル中にワークピースの自動計測が可能です。プローブを対象面に接触させると、コントローラがその正確な位置を記録します。これにより、ワークオフセットの自動設定、加工中の検査（インプロセス検査）、および実際の部品寸法に応じて加工条件を自動調整するアダプティブマシニングが可能になります。

A レニショー・ツールセッター 切削工具に対しても同様の機能を発揮します。新しい工具が主軸に装着されると、自動的にツールセッターに接触し、正確な工具長を自動的に測定します。これにより、工具長の手動測定が不要となり、工程間における工具摩耗への補正も可能になります。ワークピースのプローブ測定と工具設定を組み合わせることで、一貫した高精度を実現する真正の無人加工が可能になります。

FORTiSエンコーダとレニショー社のキャリブレーション製品を併用することによる相乗効果は、期待を大きく上回ります——機械全体の性能を最大化するとともに、生産効率を大幅に向上させます。

すべてのオペレーターが理解すべき安全部品

CNC機械は、コンパクトな空間に非常に強力な性能を凝縮しています。数千rpmで回転する主軸、複数Gで加速する各軸、そして数ミリ秒で工具を破損させるほどの切削力——これらすべてが実際の危険を生み出します。安全部品は、機械の状態を監視し、異常が発生した際に安全な状態を強制的に確保することで、事故を防止します。

すべてのオペレーターは、これらの基本的な安全コンポーネントを理解する必要があります。

• 緊急停止ボタン： 容易に操作できる位置に設置された大型の赤色マッシュルーム型緊急停止スイッチで、押下すると機械のすべての運動およびスピンドル回転が即座に停止します。E-ストップは常時閉（NC）接点を採用しており、配線障害が発生した場合でも、安全な停止状態へとデフォルト設定されます。
• リミットスイッチ： 各軸の行程端に配置されたこれらのセンサーは、機械への損傷を招く可能性のあるオーバートラベルを防止します。ハードリミットは即時の停止をトリガーし、コントローラ内のソフトリミットは、不可能な位置への指令を引き起こすプログラミングエラーを防止します。
• ホームセンサー： これらは起動時に機械のゼロ位置を確立します。コントローラは各軸をホームスイッチが作動するまで移動させ、その後のすべての位置決めのための既知の基準点を設定します。
• ドアインタロック： エンクロージャドアの開閉を検出するスイッチで、通常は飛散する切粉や回転工具からオペレーターを保護するために、スピンドル運転を一時停止または禁止します。
• スピンドル向きセンサー： ツール交換を許可する前に、スピンドルが停止し、正しい位置にオーリエンテーションされていることを確認します。これにより、ツールチェンジャーの衝突を防止します。
• 油圧および空気圧圧力スイッチ： チャック、治具、およびツールホルダーのクランプ圧を監視します。圧力が低下すると、ワークピースや工具が飛散する前にアラームが作動します。
• 温度センサー： スピンドル、モーター、およびドライブの温度を監視し、過熱による永久的な損傷が発生する前に強制的にシャットダウンします。

制御システムの問題を診断する際は、基本事項から始めます。ディスプレイに表示されるアラームコードを確認してください。現代のコントローラーは、原因を特定するための具体的なエラーメッセージを提供します。また、すべての安全回路が満たされているかを確認してください：ドアが閉じられていること、非常停止スイッチ（E-Stop）が解除されていること、圧力スイッチが所定のレベルを示していることなどです。多くの厄介な「制御系の問題」は、限界スイッチの位置がずれたり、ドアインターロックの調整が必要になったりすることに起因しています。

断続的な問題の場合、ケーブル接続を注意深く点検してください。制御ケーブルは低電圧信号を伝送するため、モータ電源ケーブルと過度に近接して配線された場合、干渉を受けやすくなります。エンコーダケーブルの両端でシールド接続を行うことで、フェイント位置誤差を防止できます。特に高湿度環境では、コネクタピンの腐食が原因で、発生・消失を繰り返す不可解な障害が生じることがあります。

制御システムはすべてを統合的に管理します：ユーザーの意図を解釈し、運動を指令し、結果を検証し、人および機器を保護します。この指令インフラストラクチャを理解したうえで、次に自然に生じる疑問は、「実際に部品を加工する際に、工具およびワークピースをどのように保持するか？」です。

工具保持およびワーク保持の基本

数千RPMで回転する高精度スピンドルや、千分の1インチ単位で制御可能な運動システムを備えていても、切削工具がホルダー内で振動したり、加工物が切削中にずれたりすれば、それらの性能は一切意味をなしません。工具保持装置およびワーク保持装置は、工作機械の能力と実際の加工結果を結びつける極めて重要なインターフェースです。

考えてみてください。たとえ完璧にプログラミングされたツールパスであっても、加工中にワークピースが移動すれば不良品が生じます。また、ランアウトが大きすぎて切屑負荷が不均一になると、高品質なカーバイドエンドミルでも期待通りの性能を発揮できません。これらのクランプ装置は、サーボドライブやコントローラーと比べると目立たない存在かもしれませんが、製品が公差内に収まるかどうかを直接左右する要素なのです。

チャック、コレット、および工具ホルダーの解説

CNCアプリケーションにおいてチャックを定義する場合、旋盤加工中に円筒形または不規則な形状のワークピースを把持するためのワークホルディング装置を指します。チャックにはいくつかの構成があり、それぞれが特定の用途に適しています。

3爪チャック 自己定心機能を備えており、チャックを締めると3つの爪が同時に動きます。このため、設置時間が重要な丸棒材や六角棒材などの加工に最適です。ただし、自己定心機構により若干のランアウト（偏心）が生じ、チャックの品質や摩耗状態によって異なりますが、通常は0.002インチ～0.005インチ程度となります。

4爪独立チャック 各爪を個別に調整できるため、不規則形状や中心からずれたワークピースの精密な定心が可能です。熟練したオペレーターは、十分な時間をかけて調整することで、ランアウトを0.0005インチ未満まで低減できます。ただし、各爪を別々に調整する必要があるため、設置に大幅に時間がかかります。

コロネットチャック 丸物ワークピースに対して優れた精度を実現します。以下によると 工具の専門家 コレットは、切削工具のシャンクまたはワークピースを囲むように装着され、中心孔周囲に保持力を均等に分散させます。テーパー形状により、ドリルチャックやサイドロックホルダーと比較して、はるかに高い同心度を実現します。

CNC用途で広く使われている代表的なコレットシステムは以下の3種類です：

• ERコレット： 最も汎用性の高いタイプで、1本のコレットあたり0.020インチ～0.040インチの収縮範囲を有します。この柔軟性により、少ないコレット数でより広範なシャンクサイズに対応できます。また、冷却液通し工具やクイックチェンジ対応の改造にも対応可能です。
• TGコレット： ERコレットよりも大きな保持力を発揮します（TGは4°テーパー、ERは8°テーパー）。ただし、大型のコレットナットがポケットミーリング作業時に干渉する可能性があり、また収縮範囲が狭いため、1本のコレットは1種類のシャンクサイズのみに対応します。
• DAコレット： 古くからある設計で、現在でも多くの工作機械店で使用されています。4スロット構造のため、特定の収縮範囲において2つのクランプ面が離脱し、切削負荷下でたわみを生じる可能性があります。

工具ホルダーは、スピンドルテーパーと切削工具の間のギャップを埋める役割を果たします。工具の品質指標には、ランアウト仕様（高品質ホルダーでは全周振れ（TIR）が0.0001インチ未満を達成）、バランス等級（高速加工用途ではG2.5以上が推奨）、および熱処理性・耐摩耗性に影響を与える材質の品質が含まれます。

コレットは消耗部品として設計されており、工具保持システムの中で最も柔らかい要素であることを忘れないでください。業界の推奨では、使用頻度に応じて4～6か月ごとにコレットを交換することになっています。コレットの摩耗兆候には、先端面のベルマウス（口開き）現象、赤錆色の斑点として現れるフレッティング痕、および切削負荷下での工具のたわみ増大などが挙げられます。

用途別ワークホルディングソリューション

ワークピースの固定は、切削工具の保持と同様に、十分な配慮を要します。適切なワークホルディングソリューションの選定は、部品の形状、材料特性、生産数量、および要求される精度に依存します。出典： CNCワークホルディングの専門家 適切なワークホルディングにより、より高い精度、工具の摩耗低減、および安全な作業が確保されます。

ワークホルディング方式	利点	制限	典型的な用途
Vise	迅速なセットアップ、高いクランプ力、多様なジャウオプション、優れた再現性	長方形断面の材料に限定され、ジャウ開口幅により部品サイズが制約される、ジャウによる痕跡が残る可能性あり	小～中規模のプリズム形状部品に対するフライス加工およびドリル加工
オーダーメイドの固定装置	特定の部品に最適化されており、優れた精度を実現、1回のセットアップで複数工程を実行可能	初期コストが高く、製作に長い納期を要し、設計変更に対して柔軟性に欠ける	複雑または特異な形状を持つ部品の量産
真空テーブル	クランプによる干渉がなく、薄板材を平らに保持でき、ローディング／アンローディングが迅速	平面部品に限定され、密閉された表面を必要とし、多孔質材料は保持できない	シート材、プラスチック、複合材料、薄板金属
磁力チャック	即時クランプ、上部全面へのアクセス可能、部品の変形なし	鉄系材料のみ対応、断続切削時の保持力が限定的、底面が平滑である必要あり	研削加工、鋼・鋳鉄部品に対する軽量フライス加工

柔軟性に優れたソフトジャウ（軟質ジャウ）は特に注目に値します。これらのカスタム加工されたアルミニウムまたはプラスチック製ジャウは、標準のバイスやチャックに装着でき、対象部品の形状に合わせて成形されています。これにより、精密な表面を傷つけることなく、再現性を確保するための確実な位置決めが可能です。多くの工場では、ソフトジャウをそのジャウを使用するCNC工作機械上で直接加工し、完璧なアライメントを実現しています。

大量生産環境では、トゥームストーン（墓石型治具）およびアングルプレート（角形プレート）を用いることで、複数の部品あるいは部品の複数面を同時に加工可能となり、主軸の稼働率を最大化できます。4面型トゥームストーンでは20個以上の部品を保持でき、ロード／アンロード時間と切削時間の比率を劇的に低減します。

回転インデックスを必要とするギア部品およびその他の部品では、交換用ギアやピニオンギアシャフト機構を組み込んだ専用治具が頻繁に使用され、正確な角度位置決めを実現します。このような特殊なセットアップにより、ワークピースの再位置決めを行わずに、ギア歯の加工や放射状の穴配列などの作業が可能になります。

工具交換装置およびマガジンシステム

現代のCNC工作機械では、単一の切削工具のみを使用することはほとんどありません。自動工具交換装置（ATC）は数秒で工具を交換し、複数の工程を要する複雑な部品の無人運転加工を可能にします。こうしたシステムを理解することで、無人運転生産時間の最大化が図れます。

カーニバル式マガジン 工具を円形に配置し、目的の工具を交換位置まで回転させて持ち込みます。収容可能工具数は通常16〜40本です。カーニバルは双方向に回転し、各工具へ至る最短経路を選択します。構造がシンプルで信頼性が高く、コスト効率も良い一方、工具収容数の制限から高度な加工には不向きです。

チェーン式マガジン ツールをループ状に移動する連結チェーンに沿って収納します。この設計により、比較的短い工具交換時間のまま、より大きな収容容量（60～120本以上）を実現できます。チェーンは選択された位置まで、一方向に連続して移動します。

マトリックス式またはラック式マガジン ツールを保護ドアの後ろなど、グリッド状に配置して収納します。専用のアームがツールの取り出しおよび戻しを行います。これらのシステムは最も高い収容容量を提供しますが、通常、工具交換時間は長くなります。

ツール管理エコシステムは、単なる収納機能にとどまらず、以下のような要素を含みます：

• ツールプリセットター： 工具の設置前に、長さおよび直径を測定するオフライン装置です。オペレーターは測定データを直接コントローラーに読み込み、主軸稼働時間を消費する機上でのタッチオフ作業を不要にします。
• 工具寿命管理： ツールごとの切削時間を追跡し、プログラムされた限界値に達した際に自動的に予備ツールへ切り替えるコントローラー機能。
• ギアボックス部品 ツールチェンジャー内部の部品には定期的な潤滑および点検が必要です。駆動機構の摩耗は、信頼性の低い工具交換や、場合によっては衝突事故を引き起こす可能性があります。

工具交換システムの品質評価は、反復精度（リピータビリティ）に焦点を当てます。つまり、各工具がスピンドルにどれだけ一貫して正確に装着されるかを確認します。高品質なシステムでは、工具間の反復精度が0.0002インチ（約0.005 mm）未満を達成します。工具交換後の工具長さのばらつき、タレット回転時の動きの滞り、または交換サイクル時間の延長など、摩耗の兆候に注意してください。

工具保持システムの性能は、その最も弱い構成部品によって決まります。高品質なスピンドルであっても、摩耗したコロットや精度の劣った工具交換装置と組み合わせると、期待通りの結果が得られません。

適切なワークホルディング（ワークピースの固定）およびツールホルディング（工具の保持）は、CNC工作機械が行うすべての作業の基盤となります。ワークピースが確実に固定され、工具が正しく把持されて初めて、生産性の高い切削加工が可能になります。ただし、たとえ最高のセットアップであっても、長時間にわたって安定した運転を支える補助システムの支援が必要です。

連続運転を支える補助システム

CNC機械が夜通し稼働し、人手を介さずに次々と部品を生産している様子を想像してください。それを支えているのは何でしょうか？主役となるスパインドールや運動機構に注目が集まりがちですが、無人運転を可能にするのは、一見地味な作業を静かにこなす補助システムです。切削油（クーラント）は熱と切屑を洗い流します。潤滑油は高精度面における摩擦を低減します。油圧および空気圧回路は、ワークのクランプ機構に動力を供給します。こうしたサポートシステムがなければ、たとえ最高級のCNC機械であっても、数時間以内に稼働が停止してしまいます。

補助システムを理解することは、機械の保守に対するアプローチそのものを変えることにつながります。これらの構成要素は、高価な主要部品に深刻な損傷が及ぶずっと以前から、問題の発生をいち早く示す初期サインを提供することが多いのです。

切削油（クーラント）システム — 単なる「冷却」以上の役割

クーラントは、その名前に示唆される以上の機能を果たします。確かに、切削部の熱を除去しますが、工具とワークピースの接触面を潤滑し、切屑を切削部から洗い流すとともに、表面粗さの品質向上にも寄与します。適切に機能するCNCクーラントフィルトレーションシステムは、切削工具への投資を保護するとともに、部品品質の一貫性を確保します。

クーラントは工具寿命にどのように影響しますか？ 切削中、工具先端の温度は華氏1,000°F（約538°C）を超えることがあります。冷却がなければ、超硬合金製工具は軟化し、急速に摩耗します。高圧クーラント供給——これは現代の工作機械でますます一般的になっています——により、流体が切削部に正確に供給され、ステンレス鋼やチタンなどの難削材を加工する際の工具寿命を劇的に延長します。

フィルトレーション部品には特に注意を払う必要があります。汚染された切削油は微細な金属粒子を含んでおり、これらが加工物表面を傷つけ、ポンプの摩耗を加速させます。高品質なCNC切削油フィルトレーションシステムでは、紙または布製のフィルターメディアを用いて10～20マイクロメートルまでの粒子を除去します。また、一部のシステムでは、磁性微粒子を分離するための磁気分離器や、混入油（トランプオイル）を除去するためのコアレッサーも追加されています。

一般的な切削油システムの故障には以下のようなものがあります：

• 生物学的汚染： バクテリアおよびカビは切削油タンク内で繁殖し、悪臭や健康被害を引き起こします。定期的な濃度測定および殺菌剤による処理により、発生を予防できます。
• 混入油（トランプオイル）の蓄積： ガイドウェイ潤滑油および油圧系からの漏れ油は切削油表面に浮遊し、冷却効率を低下させ、さらに細菌の増殖を促進します。スキマーにより、この混入油を継続的に除去できます。
• ポンプのキャビテーション： 切削油量の不足や吸込フィルターの目詰まりにより、ポンプが空転状態で運転され、シールやインペラーが損傷します。適切な油面レベルを維持し、吸込フィルターは週1回の清掃を実施してください。
• ノズルの詰まり： チップや切屑が冷却液供給ノズルを詰まらせ、切断部への流量を減少させます。工具交換時にノズルの点検および詰まり除去を行ってください。

電気制御盤内に設置されたベクターファンは、冷却装置と連携して機械の温度管理を行います。これらのベクターファンユニットにより、長時間の切断サイクル中に発生するドライブの過熱を防止し、誤作動による停止を回避します。

潤滑とその機械寿命への影響

すべてのスライド面、すべての回転軸受、すべてのボールねじのねじ山は、適切な潤滑に依存しています。油の供給が—わずかな時間でも—停止すると、金属同士が直接接触します。これにより生じる摩耗は、幾何学的精度の劣化を加速させ、最終的にはCNC機械が本来備えている高精度加工性能を損なうことになります。

CNC機械では通常、以下の2種類の独立した潤滑回路が使用されます：

ウェイ潤滑システム オイルチューブネットワークを通じて、直線ガイドレールおよびボールねじに計量された量の油を供給します。これらの自動潤滑装置は、所定の時間間隔で少量の潤滑油をパルス状に供給し、過剰な潤滑油による汚れを生じさせることなく、保護膜を維持します。潤滑油は切削油による洗浄作用に耐えるとともに、重負荷下での境界潤滑性能も十分に確保する必要があります。

スピンドル潤滑 まったく異なる特性を要求します。高速スピンドル軸受には、必要最小限の微量潤滑油を正確な位置に供給するオイル・エア方式またはオイル・ミスト方式の潤滑システムが必要です。潤滑油が多すぎると攪拌熱が発生し、少なすぎると軸受面同士が直接接触してしまいます。高品質なスピンドルには流量センサーが組み込まれており、潤滑供給が停止した場合に警報を発します。

潤滑不足——最も一般的な故障モード——は、劇的な形で自分をアピールすることはほとんどありません。代わりに、軸の摩擦が徐々に増加したり、高速移動時に異常な音が発生したり、位置決め精度がゆっくりと劣化したりするといった兆候に気づくことになります。目立った症状が現れる頃には、すでに著しい摩耗が進行しています。

潤滑不良を防止するための対策：

• 毎日の油タンク残量点検——ほとんどのシステムには観察用ガラス（サイトグラス）または液面スイッチが装備されています
• サイクル表示ランプを観察して、潤滑ポンプの作動を確認します
• 各オイルチューブ分配ポイントを月1回点検し、詰まりがないか確認します
• フィルター交換はメーカー推奨スケジュールに従い、通常は3～6か月ごとに行います
• メーカー指定の潤滑油種のみを使用してください——粘度は非常に重要です

油圧および空気圧サポートシステム

多くのCNC加工工程では、手動式や電動式システムが提供できる以上のクランプ力を必要とします。油圧回路は、チャックのクランプ、治具の作動、およびテールストックの位置決めに多大な力を供給します。空気圧システムは、工具交換、ドアの開閉、切屑吹き飛ばしなどの比較的軽微な作業を担当します。

油圧システムは、コンパクトな構造の中に非常に大きな出力を凝縮しています。小型の動力ユニットが油を1,000–3,000 PSIまで加圧し、その圧力を精密制御バルブを介して機械全体のシリンダーに伝達します。油圧シリンダーの修理部品（シール、ワイパー、ピストンリングなど）が摩耗すると、圧力が低下し、クランプ力も減少します。油圧シリンダー修理キットには、通常、シリンダー機能を復元するために必要なすべての柔軟部品（ソフトコンポーネント）が含まれています。

油圧システムの異常を示す兆候には以下のようなものがあります：

• ポンプの摩耗または内部漏れを示唆する、シリンダー作動の遅延
• 継手、シリンダー、またはバルブブロックから見える油漏れ
• 内部バイパスを示唆する、動力ユニットの過剰なサイクリング
• 水分混入を示す、泡立ちや乳白色を呈した油
• 摩耗したポンプや冷却機能の制限により油温が上昇

油圧シリンダー修理部品または油圧シリンダー修理キットを注文する際は、仕様を正確に一致させる必要があります。ボア径、ロッド径、シール材質は、元の機器と完全に一致させることが正常な機能のために不可欠です。

空気圧システムは、異なるメンテナンス上の課題を呈します。圧縮空気には水分が含まれており、配管内で凝縮して部品を腐食させます。エアドライヤーや水分分離器は下流の機器を保護しますが、定期的な保守が必要です。また、オイルミストを供給する潤滑器は、バルブおよびシリンダー内のスライド部品を保護します。

両システムに共通する重大な脆弱性は「汚染」です。油圧油中の微粒子が精密バルブ表面に傷をつけます。一方、空気圧配管内の水分は低温で凍結し、アルミニウム製部品を腐食させます。フィルトレーション（ろ過）および空気・油の状態調整（コンディショニング）が、第一線の防御策となります。

補助システムメンテナンスチェックリスト

定期的な保守管理により、補助システムの故障のほとんどを防ぐことができます。以下のスケジュールは、必須の点検項目を網羅しています。

• 日々の点検：
  • クーラント液量および濃度（屈折計による測定）
  • ウェイ潤滑油タンクの液量
  • 油圧油の液量
  • 空気圧力計の表示値
  • チップコンベアの動作
• 週次点検：
  • クーラントサム内の不純油（トランプオイル）および異臭の確認
  • 潤滑ポンプの作動サイクルおよび給油状態の確認
  • エアフィルタ／水分分離器の排水
  • 油圧フィルターの状態表示器
  • 冷却液ノズルの状態および位置合わせ
• 月次点検：
  • オイルチューブの分配ポイントの確認
  • 冷却液フィルターの交換または清掃
  • 油圧ホースの状態点検
  • 空気圧シリンダーのシール点検
  • チップコンベアベルトまたはヒンジの状態
• 四半期点検：
  • 冷却液の完全交換または処理
  • 油圧作動油の分析
  • スピンドル潤滑システムの検証
  • 空気圧レギュレータの校正
  • 冷却液タンクおよびチップパンの徹底清掃

チップコンベアは、無人運転を実現する上で極めて重要な要素です。ベルト式、スクリュー式、ヒンジ式など、いずれの機械式コンベアであれ、加工領域から切屑を継続的に除去します。コンベアが詰まると、すぐに切屑が加工部に堆積し、工具の破損やワークピースの損傷を引き起こします。異常な音や切屑の堆積を確認し、潜在的な問題の兆候を早期に察知しましょう。

補助システムは、警告なしに突然故障することはありません。問題は、その初期兆候にあなたが注意を払っているかどうかです。

高精度な機械加工を支える環境を維持する補助システムに加え、最後の課題は、長期間にわたりすべての装置を最適な状態で稼働させ続けることです。予防保全戦略を導入することで、単なる occasional な装置使用者から、真のマシンマスターへと進化できます——次回の議論のテーマです。

CNC工作機械部品の保守戦略

成功している機械加工工場と苦戦している工場を分ける真実があります。世界最高のCNC工作機械部品であっても、定期的な保守が行われなければ、期待通りの結果は得られません。この高精度スパインドールは、ベアリングの潤滑が不足すると精度を失います。この高価なリニアガイドは、異物がレースウェイ内に侵入するとガタつきを生じます。高品質な設備への投資が報われるためには、厳格な保守管理が不可欠です。

保守作業を、生産能力を守るための保険と考えてください。毎日のわずか数分の点検で、計画外の長時間のダウンタイムを防ぐことができます。摩耗を早期に発見すれば、納期が迫っているときに緊急のCNC工作機械修理サービスを慌てて手配するのではなく、あらかじめ設定されたメンテナンス期間中にCNC修理を計画的に実施できます。保守管理を極めた工場は、単にコストを削減するだけでなく、繰り返し注文を獲得できる一貫した品質を実現しています。

日 日,週,月 日 の 整備

効果的なメンテナンスは、体系化されたリズムに従って実施されます。毎日の点検により、損傷を引き起こす前に即時の問題を早期発見できます。週次の点検では、進行中の課題を特定し、まだ単純な対応で解決可能な段階で対処できます。月次サービスでは、故障が発生する前に摩耗部品の交換や調整を行います。この多層的なアプローチにより、稼働時間の最大化と、メンテナンスコストおよび予期せぬ停止の最小化を同時に実現します。

以下のメンテナンススケジュールマトリクスは、コンポーネントのカテゴリ別および実施頻度別に必須作業を整理しています：

コンポーネントカテゴリ	日常的なチェック	週1回の検査	月次サービス	年次オーバーホール項目
構造部品	損傷の有無を確認するための目視点検、表面の拭き取り	水平調整の確認、ガイドカバーの損傷点検	ガイドカバー下部の清掃、錆びの有無を確認する点検	精密水平調整の検証、幾何学的精度の確認
運動システム	高速移動中の異常音の聴取	ボールねじ／ガイドへの潤滑油供給を確認し、遊びをチェック	バックラッシュを測定し、ワイパーおよびシールを点検	ボールねじのプリロード調整、リニアガイドの交換要否評価
スピンドルアセンブリ	温度を監視し、ベアリングの異音を確認	テーパー部の清掃状態を確認し、ドローバー機能を検証	振動解析、切削油冷却システムの点検	ベアリング交換要否評価、ランアウトの検証
制御電子機器	アクティブなアラームがないことを確認し、ディスプレイ機能をチェック	ケーブル接続を点検し、冷却フィルターを清掃	バックアップパラメータの確認、エンコーダ機能の検証	バッテリ交換、システム全体のバックアップ実施、ファームウェアのレビュー
工具／ワークホルダ	ツールホルダの損傷を点検し、モーステーパ部を清掃	チャックジョーの状態を確認し、クランプ力を検証	コレットのランアウトを測定し、ソフトジョーを点検	チャックのオーバーホール、ツールチェンジャのアライメント検証
補助システム	作動油レベルを確認し、コンベアの動作を検証	切削油濃度を試験し、エアセパレータの排水	フィルタ交換、切削油タンクの清掃	冷却液システムの完全フラッシュ、油圧作動油の交換

毎日の作業開始前に、短時間の外観点検（ウォークアラウンド・インスペクション）を実施してください。冷却液サムプ、ウェイ潤滑油タンク、油圧タンク内の各液体レベルを確認します。ウォームアップ時に各軸が動作する際の音を注意深く聴きましょう。正常な機械は滑らかで均一な音を発しますが、不具合が生じ始めると、ガリガリ音、キーキー音、カチカチ音などの異音でその兆候を知らせます。この5分間の投資により、問題を早期に発見し、まだ簡単な対応で解決できる段階で対処できます。

週次点検では、さらに詳細な確認を行います。各軸を全行程にわたって稼働させ、動きの粗さや異常な抵抗感がないかを手で確認します。自動潤滑装置が正しく作動しているかは、インジケーターライトの点滅状況および給油ポイントに新鮮な潤滑油が供給されているかを視認して確認します。また、切削性能を損なう可能性のあるチップコンベアおよび冷却液ノズルの詰まりも点検します。

月次サービスでは、徐々に摩耗が蓄積する部品に対応します。ダイヤルインジケータを用いてボールねじのバックラッシュを測定し、数値の増加は進行中の摩耗を示します。切削領域に汚染が到達する前に、冷却液フィルタを清掃または交換してください。すべての測定値を記録し、時間経過に伴う傾向を追跡します。

故障に至る前の摩耗の兆候を認識する

CNC機械は常にその状態を伝えてきます——聞き方を知れば。寸法のずれ、表面粗さの劣化、異常な音などは、それぞれ特定の部品に注意が必要であることを示すサインです。こうしたサインを解釈する方法を学ぶことで、重大な故障への対応ではなく、予防的な修理計画を立てることが可能になります。

寸法のずれの症状とその原因として考えられる要因：

• 一方向への一貫したオフセット： ボールねじの熱膨張——不十分なウォームアップまたは冷却システムの問題を確認してください
• 1日のうちに誤差が増加していく： 主軸または構造体の熱膨張——冷却液の温度を確認し、ウォームアップ手順の導入を検討してください
• ランダムな位置誤差： エンコーダの不具合、カップリングの緩み、または電気接続の断続的な不良
• 数週間にわたる段階的な精度低下： ボールねじまたはリニアガイドの摩耗―バックラッシュを測定し、目視で損傷の有無を確認
• 軸の位置によって変化するエラー： リードスクリューのピッチ誤差またはボールねじの損傷部―全行程にわたり誤差をマッピング

表面粗さの問題とその原因：

• 一定周波数で現れるチャターマーク： スピンドル軸受の摩耗、剛性不足、または不適切な切削条件
• ランダムな傷やえぐれ： チップの再切断、工具の破損、または研磨性粒子を含む汚染された切削油
• うねりパターン： サーボ調整の問題、機械的共振、または摩耗したリニアガイド
• 旋盤加工面に現れる渦巻き状の痕跡： チャックの偏心、主軸ベアリングの遊び、または被削材のたわみ

異常音は直ちに原因を調査する必要があります：

• 主軸運転中の高音域のウィーン音： ベアリングのプレロード低下または潤滑不足——破滅的な故障を防ぐため、直ちに停止してください
• 軸移動時のグラインディング音： リニアガイドまたはボールねじへの異物混入、ワイパーリングの劣化・破損
• カチカチ音またはポップ音： 緩い結合、摩耗したボールリターンチューブ、または循環ボールの破損
• 急激な移動時にキーキー音がする： ガイドウェイの乾燥、潤滑不足、またはアライメント不良による拘束

トラブルシューティングを行う際は、変数を体系的に切り分けて特定します。寸法誤差が突然現れた場合、最近何が変化したかを検討してください——新しい工具、異なる材料、温度変動、あるいは直近のメンテナンス作業などです。徐々に進行する劣化は、摩耗メカニズムを示唆しています。症状を注意深く記録してください。この情報は、CNC機械修理サービスの技術者に相談する際に非常に価値のある資料となります。

部品の修理と交換の判断タイミング

すべての摩耗部品について、以下のいずれかの選択肢が検討されます：現場でCNC部品を修理する、再構築する、あるいは完全に新しいCNC交換部品を調達する。最適な選択は、即時のコストと長期的な信頼性および生産要件とのバランスを考慮して決定されます。

修理が推奨される要因：

• 調整によって補償可能な軽微な摩耗（ボールねじのプリロード、ベアリングのクリアランス）
• 全体的な機能に影響を与えない局所的な損傷
• 交換部品の納期が長く、ダウンタイムが延長される
• 過去の修理後の歴史的信頼性
• 機械の寿命末期に近づいている部品であり、投資が合理的でない場合

交換を推奨する要因：

• 摩耗が調整範囲を超えており（バックラッシュが仕様値を超えており）、修正できない場合
• 修理を試みた後も再発故障が繰り返される場合
• 安全性に重大な影響を及ぼす部品（スピンドル軸受、ブレーキシステムなど）
• 部品が旧型化しており、修理にカスタム製造が必要な場合
• 修理総費用が新品交換費用に近づいている場合

重要機器については、「cnc repair near me」と検索し、緊急時の迅速な対応が可能な地元サービスプロバイダーを特定することを検討してください。有資格技術者との確立された関係は、予期せぬ故障発生時に大きなメリットをもたらします。また、多くのメーカーでは、ハース社のファクトリーサービスプログラムなどの同様のサポートオプションを提供しており、純正部品および訓練を受けた技術者へのアクセスが可能です。

一部の部品は、故障が発生する前に積極的に交換することが推奨されます。

• スピンドル軸受： 症状が出るのを待つのではなく、運転時間に基づいて交換してください。通常、使用条件の厳しさに応じて15,000～25,000時間ごとです。
• ボールねじワイパーおよびシール： 外観上の状態に関わらず、6～12か月ごとに交換してください。
• ウェイ潤滑油フィルター： 詰まりを待たずに定期的に交換してください。詰まったフィルターは、重要な摩擦面への潤滑油供給を阻害します。
• バックアップ電池： パラメーターの喪失を防ぎ、高額な再プログラミング作業を回避するために、年1回の交換を推奨します。
• 冷却液： 適切なメンテナンスを行っても、6～12か月ごとの完全交換が必要です。汚染物質は時間とともに蓄積します。

最も安価な修理は、そもそも必要としない修理です。予防保全への投資は、緊急修理や生産ロスにかかるコストのわずか一部で済みます。

すべてを記録してください。オイル交換、測定値、修理内容などを記録した保守ログは、将来の問題トラブルシューティングにおいて貴重な履歴となります。また、この記録は保証請求の根拠にもなり、機器の再販または更新を検討する際の評価資料としても役立ちます。

優れた保守管理は偶然生まれるものではなく、体系的な仕組み、定期的なスケジュール、そして継続的な取り組みが不可欠です。こうしたマネジメントを習得した工場では、稼働率の向上、部品品質の向上、および総所有コスト（TCO）の低減が実現します。保守戦略が確立された後、最後の検討事項は、高品質なCNC交換部品の調達および、精度へのこだわりを共有する製造パートナーの選定となります。

高品質CNC部品および製造パートナーの調達

構造フレームから補助システムに至るまで、あらゆる重要な部品について、時間をかけて理解を深めてこられました。しかし、その知識が真に力を発揮するのは、高精度CNC部品の調達や製造パートナーの評価を行う際です。保守用のHaas純正スペアパーツ、アップグレード用のHaas交換部品、あるいは量産向けのカスタムCNC加工部品のいずれを必要としている場合でも、優れたサプライヤーと平凡なサプライヤーを分ける基準を理解しておくことで、ご投資および生産スケジュールを守ることができます。

こう考えてみてください。製造パートナーとは、単に図面通りに部品を製造するだけの存在ではありません。「 自動車業界の専門家 」によれば、適切なパートナーは、プロジェクトの最も初期段階から共同作業を行い、試作および量産前工程を支援し、製造可能性（DFM）の観点から設計を検証し、量産開始以前に品質および納期リスクを積極的に軽減します。このような関与レベルこそが、単なる取引関係にあるサプライヤーとの関係を、戦略的なアドバンテージへと変革するのです。

CNC製造において重要となる品質認証

CNC部品の潜在的サプライヤーを評価する際、認証は最初の客観的なフィルターとなります。これらは単なる壁に掲げられた表彰状ではなく、監査済みのシステム、文書化されたプロセス、および受領する部品の品質に直接影響を与える責任体制を示しています。

IATF 16949 iATF 16949は、自動車製造分野におけるゴールドスタンダードとして位置付けられています。この認証は、基本的なISO 9001の要求事項を上回るものであり、生産部品承認（PPAP）、統計的工程管理（SPC）、継続的改善手法など、特定の管理要件を厳格に求めます。もし貴社のCNCフライス加工部品が自動車に組み込まれる場合、IATF 16949認証取得済みのサプライヤーと取引することは、品質リスクを大幅に低減します。

ISO 9001 iSO 9001は、基本的な品質マネジメントシステムの要求事項を定めています。IATF 16949ほど厳格ではありませんが、この認証は、サプライヤーが文書化されたプロセスを有し、品質指標を追跡し、顧客要件に対して構造化されたアプローチを採用していることを確認するものです。

AS9100D 航空宇宙分野のアプリケーションに特化しており、標準的なISO 9001に加えて、構成管理、リスク評価、サプライチェーン管理に関する追加要件を含みます。航空宇宙用CNC部品には、このレベルのトレーサビリティが求められます。

認証にとどまらず、実際に採用されている品質管理手法を詳細に調査してください。業界ガイドラインでは、検査ツール（ピンゲージ、マイクロメーター、三次元測定機（CMM）など）について確認し、サンプルの検査報告書の提出を依頼することを推奨しています。統計的工程管理（SPC）の導入は、サプライヤーが完成品の検査にとどまらず、工程能力を積極的にモニタリングしていることを示すものです。

航空宇宙や自動車などの規制対象産業においては、適切な品質保証（QC）文書の整備が極めて重要です。認証取得は、体系化されたプロセスおよび再現性のある品質を示すものです。

自社部品の製造パートナーの評価

認証は扉を開く鍵ですが、より深い評価によってこそ、パートナーが自社のニーズに真正に適合するかどうかが明らかになります。ハース（HAAS）部品、高精度CNC部品、または量産用機械加工サービスの潜在的サプライヤーを審査する際に注目すべきポイントは以下の通りです。

• 認証済み品質管理システム： 自動車業界向けIATF 16949、航空宇宙業界向けAS9100D、あるいは基準となるISO 9001——いずれも最新の認証書類により確認済みであること
• 統計的工程管理（SPC）の導入状況： SPCによる継続的なモニタリングが実施されていることは、最終検査だけでなく工程の安定性へのコミットメントを示しています
• 製造性向上設計（DFM）フィードバック： お客様の図面を精査し、改善提案を行ってくれるパートナーは、コスト削減と生産トラブルの未然防止に貢献します
• 技術的コミュニケーション能力： 納期や価格だけでなく、公差、応力集中点、材料の性能といった技術的課題についても議論できるか？
• 統合された機能： CNC機械加工、組立、表面処理、計測をワンストップで提供するサプライヤーは、ロジスティクスの複雑さを最小限に抑えます
• 透明性の高い価格体系： 機械加工時間、材料費、人件費、セットアップ費用、工具費など、明細化されたコスト内訳を提示することは、誠実なパートナーシップの証です
• 納期の信頼性： 通常の納期、急ぎ対応可能な注文能力、および業務フローの中断に対する対応方法について確認してください
• 拡張可能な容量: 成長中のプログラムにおいては、金型の柔軟性、ロット単位の生産量計画、および試作段階（プレシリーズ）におけるサポートが重要です

製造パートナーシップの専門家によると、経験豊富なサプライヤーは問題が発生する前にその兆候を予見します。技術図面の理解力、DFM（製造性向上設計）に関するフィードバック提供能力、および機械加工方法の代替案提示能力を評価してください。迅速かつ明確なコミュニケーションが確保されていれば、問題発生時に情報が遮断されることはありません。

設備能力を評価する際には、高度なCNC旋盤、フライス盤、研削盤、三次元測定機（CMM）の有無を確認してください。技術チームはCAD／CAMツールおよび多軸加工への熟練度を示す必要があります。複雑な形状を要するCNCフライス加工部品については、5軸加工能力がしばしば不可欠となります。

試作から量産への拡大

多くのエンジニアリングプロジェクトがここで失敗します。試作品（プロトタイプ）は完璧に見えても、量産部品がそれに一致しないのです。1個の優れた部品を作成することと、1万個の均一な部品を量産することの間には、異なる能力、異なる品質管理システム、そして異なるパートナーのマインドセットが必要です。

この連続体（スペクトラム）を理解することで、適切なパートナーを選定できます。

試作段階（1～10個）： スピードと柔軟性が最も重要です。設計の妥当性を迅速に検証するために、短納期での対応が可能なパートナー、および初期段階の図面からでも協業できるパートナーが必要です。ただし、賢い試作とは、単に部品の設計を検証するだけでなく、量産工程そのものを検証することです。試作段階から量産に準拠した手法を用いるパートナーを選ぶことで、後々発生する高額な予期せぬ問題を未然に防ぐことができます。

少量生産段階（10～500個）： この移行段階では、プロセスの産業化が進められます。製造の専門家によると、この段階で部品を1万回量産するための「レシピ」を完成させます。治具は標準化され、検査方法は文書化され、工程パラメータは固定されます。この段階で優れた実績を持つパートナーは、量産拡大時にしばしば発生する品質低下（クオリティ・フェード）を防ぎます。

本格量産（500個以上）： 実行力が最重要となります。設計作業が完了した後は、一貫性、納期遵守、およびコスト最適化に焦点が移ります。パートナーには余裕ある生産能力、厳密なスケジューリング体制、および出荷前に変動を検知できる堅牢な品質管理システムが求められます。

最も価値のあるパートナーは、この一連の旅程全体を支援します。彼らは試作段階から関与し、変更コストが極めて小さい早期に製造性に関する課題を特定します。また、少量試作による検証段階で全てを文書化し、安定した量産の基盤を築きます。さらに、品質の劣化を招かずにスケールアップできる十分な生産能力とシステムを備えています。

納期に関する考慮事項は、この範囲全体で大きく異なります。試作部品は数日以内に出荷される場合がありますが、量産品の製造には数週間から数か月先の計画が必要です。柔軟な生産体制を備えたパートナーであれば、品質を損なうことなく、直前の設計変更や生産数量の変動にも対応できます——このような能力は、プレミアム価格を支払う価値があります。

部品の品質は、お客様の下流工程における製造プロセスに直接影響します。公差範囲外の高精度CNC加工部品が納入されると、組立不良、手戻り工数、納期遅延といった問題が発生します。単に図面の寸法だけでなく、お客様の最終用途を理解しているパートナーであれば、問題が製造工程全体に波及する前に、潜在的な課題を事前に指摘することができます。

シャオイ・メタル・テクノロジー社は、自動車向けアプリケーションにおけるこのような製造パートナーの資質を体現しています。同社が取得したIATF 16949認証は、自動車業界水準の品質管理システムを保証します。統計的工程管理（SPC）の導入により、量産工程全体にわたって工程の安定性が確保されます。緊急時においては最短1営業日という短納期対応が可能であり、プロトタイプ開発に求められる迅速な反復作業を支援するとともに、量産に不可欠な一貫性も維持します。

同社は、迅速な試作から量産までをカバーする幅広い製造能力を有しており、前述の全工程に対応可能です。多軸加工を要する複雑なシャシー部品の組立であれ、厳密な公差が求められるカスタム金属ブッシュであれ、すべてをワンストップで提供することで、お客様のサプライチェーンを簡素化します。自動車向けCNC加工サービスについては、以下のウェブサイトをご覧ください。 https://www.shao-yi.com/auto-machining-parts/.

最終的に、高品質なCNC部品の調達および製造パートナーの選定には、機械部品自体を評価する際に適用するのと同じ程度の細心の注意が必要です。認証は最低限の信頼性を保証します。技術的実行能力は、実際に実現可能な範囲を決定します。コミュニケーションの質は、パートナーシップの成功を予測する指標となります。また、試作から量産へとスケールアップできる能力は、不適切なサプライヤー関係に起因する高額な生産中断から、あなたのプロジェクトを守ります。

構造基盤から補助システムに至るまで、CNC機械部品に関する知識を習得した今、それはあなたにとっての競争優位性となります。あなたはサプライヤーが提示する技術的主張を評価し、品質管理システムについて的確な質問を投げかけ、提示された能力が実際の要件と真正に一致しているかどうかを識別できるようになります。こうした専門知識により、あなたは受動的な購買担当者から、積極的に関与するパートナーへと変化し、自社のプロジェクトおよび組織全体の成果向上を牽引できるようになります。

CNC機械部品に関するよくあるご質問

1. CNC機械の7つの主要部品とは何ですか？

7つの主要なCNC工作機械部品には、Gコードを解釈するマシン・コントロール・ユニット（MCU）、プログラムの読み込みに用いる入力装置、サーボモーターおよびボールねじを含むドライブシステム、スピンドルアセンブリを含む工作機械工具、高精度制御のためエンコーダーを備えるフィードバックシステム、構造的基盤を提供するベッドおよびテーブル、そして切削作業中の熱を管理する冷却システムが含まれます。各構成要素は連携して、デジタル指令を高精度の加工部品へと変換します。

2. CNC機械の構成部品とは？

CNC工作機械部品とは、コンピュータ制御による切削加工作業を可能にするすべての構成部品を指します。これには、鋳鉄製のベッドやフレームなどの構造部材、ボールねじおよびリニアガイドを備えた運動制御システム、材料を除去するためのスピンドルアセンブリ、コントローラおよびエンコーダを含む制御用電子機器、チャックやコレットなどの工具保持装置、および冷却液フィルタリングや潤滑回路などの補助システムが含まれます。これらの部品を理解することで、オペレーターは設備の保守管理や問題のトラブルシューティングを効果的に行うことができます。

3. 部品をCNC加工してもらう場合の費用はいくらですか？

CNC加工のコストは、通常、設備の複雑さおよび精度要件に応じて、1時間あたり50ドルから150ドルの範囲で変動します。セットアップ料金は50ドルから始まり、複雑な作業では1,000ドルを超える場合があります。プロジェクト全体のコストは、材料の種類、部品の形状、公差、数量、仕上げ要件によって異なります。IATF 16949認証を取得した製造業者（例：Shaoyi Metal Technology）と協力することで、自動車部品および高精度部品向けに、品質保証付きの競争力のある価格を実現できます。

4. CNC機械部品の保守はどのくらいの頻度で行うべきですか？

CNC機械には、毎日の作業において油圧・冷却液などの液量チェックおよび異音の確認、毎週の潤滑供給状況および各軸の動きの点検、毎月のバックラッシュ測定およびフィルター交換、そして年1回の包括的整備（幾何学的精度の検証およびベアリングの評価を含む）が必要です。スピンドルベアリングは通常、15,000～25,000時間ごとに交換が必要であり、ボールねじワイパーは状態に関わらず6～12か月ごとの交換が推奨され、高額な故障を未然に防止します。

5. CNC部品サプライヤーには、どのような認証を確認すべきですか？

自動車用途の場合、IATF 16949認証は必須です。これは、統計的工程管理（SPC）を含む自動車向け品質保証システムを確実に実施していることを保証するものです。ISO 9001は基本的な品質マネジメントシステムの適合性を証明するものであり、AS9100Dは、より高度なトレーサビリティが求められる航空宇宙部品向けの認証です。認証に加えて、サプライヤーの統計的工程管理（SPC）の実施状況、三次元測定機（CMM）による検査能力、製造容易性設計（DFM）に関するフィードバック提供能力、および試作から量産まで対応可能なスケーラブルな生産能力も評価する必要があります。
