Tomar a decisión axeitada sobre o tipo de matriz de estampación para os seus obxectivos de produción

Imaxine investir millares de dólares en utillaxe só para descubrir que non se axusta aos seus requisitos de produción. Desafortunadamente, este escenario prodúcese con frecuencia nas instalacións de fabricación cando os equipos apresuran a decisión entre matriz de transferencia e matriz progresiva sen comprender completamente as súas implicacións. O tipo de matriz de estampación que seleccione inflúe en todo: desde o custo por peza ata o cronograma de produción e a calidade final da peza.

Esta é a realidade: escoller o tipo incorrecto de matriz pode desencadear unha cascada de problemas onerosos. Podería atoparse con desperdicio excesivo de material, tempos de ciclo máis lentos do que os previstos ou pezas que simplemente non cumpran as súas especificacións de tolerancia. Estes non son pequenos inconvenientes: son contratempos que esgotan o orzamento e poden desviar completamentes os cronogramas de produción.

Por que a súa selección da matriz determina o éxito da produción

Cando se trata de matrices e operacións de estampación, as consecuencias van moi alén dos custos iniciais das ferramentas. Considere o impacto a longo prazo: unha matriz de estampación mal escollida afecta cada única peza que produce. Se está fabricando centenares de miles de compoñentes anualmente, mesmo pequenas ineficiencias multiplicanse ata converterse en perdas significativas.

A estampación con matrices progresivas e a estampación con matrices de transferencia ofrecen cada unha vantaxes distintas. Non obstante, os seus puntos fortes só se manifestan cando se elixen correctamente para a súa aplicación específica. Unha matriz progresiva que destaca na produción de soportes a alta velocidade pode ter dificultades coas pezas de profundidade elevada. De forma similar, as capacidades da estampación con matrices de transferencia, que brillan na fabricación de xeometrías complexas, poden resultar innecesariamente caras para pezas máis sinxelas.

Os custos ocultos da elección do método incorrecto de estampación

Que ocorre exactamente cando os fabricantes seleccionan os tipos incorrectos de matrices de estampación? As consecuencias inclúen normalmente:

• Investimento desperdiciado en ferramentas cando as matrices requiren redeseño ou substitución
• Estrangulamentos na produción que atrasan as entregas e danan as relacións co cliente
• Problemas de calidade que requiren operacións secundarias ou unha inspección máis rigorosa
• Custos máis altos por peza que reducen as marxes de beneficio ao longo das series de produción

Esta guía avalia ambas as tecnoloxías en sete factores críticos, proporcionándolle un cadro claro para asociar os requisitos específicos do seu proxecto coa solución óptima de matrices de estampación. Analizará os umbrais de volume de produción, as consideracións sobre a complexidade das pezas, as limitacións de materiais, as capacidades de tolerancia, o custo real de propiedade, os prazos de entrega e os requisitos de mantemento.

Ao final, disporá dos criterios prácticos necesarios para tomar esta decisión con confianza, xa sexa que está adquirindo matrices e servizos de estampación para o lanzamento dun novo produto ou avaliando alternativas para liñas de produción existentes.

O noso cadro de avaliación das tecnoloxías de matrices de estampación

Como comparar obxectivamente dúas tecnoloxías de estampación que sobresalen en escenarios diferentes? A maioría das comparacións en liña ofrecen definicións superficiais sen proporcionar os criterios sistemáticos necesarios para tomar decisións con confianza. Por iso desenvolvemos un marco de avaliación estruturado, deseñado especificamente para abordar as súas matices nas aplicacións de estampación progresiva e estampación por transferencia.

A nosa aproximación vai máis aló de simples listas de características. Examinamos como cada matriz e tecnoloxía de estampación se desempeña en condicións reais de fabricación, incorporando factores que as comparacións típicas pasan por alto—como os custos ao longo do ciclo de vida, os umbrais específicos de volume nos que cambian a economía e as limitacións de grosor de material que afectan a viabilidade.

Sete factores que determinan a selección óptima da matriz

Despois de analizar os datos de produción e consultar as normas do sector, identificamos sete factores críticos que influencian de maneira constante a decisión entre troquel de transferencia e troquel progresivo. Estes criterios constitúen a base da nosa comparación:

• Complexidade e xeometría da peza – Que tan intrincado é o deseño da súa peza? Requiere estirados profundos, conformado multi-eixe ou operacións que non poden realizarse mentres está unida a unha tira portadora?
• Requisitos de Volume de Produción – Cal é a súa necesidade anual de cantidades? Os umbrais de volume afectan de maneira notable qué tecnoloxía ofrece un mellor retorno sobre a inversión (ROI).
• Consideracións sobre o Material – Que tipo de material e grosor está utilizando? Cada tecnoloxía manexa diferentes intervalos de materiais de forma máis eficaz.
• Capacidades de tolerancia – Que tan estrictos son os seus requisitos dimensionais? As necesidades de precisión varían significativamente entre aplicacións.
• Custos de utillaxe e ROI – Cal é o seu orzamento inicial e como se traduce isto en custos por peza aos volumes previstos?
• Tiempos de entrega – ¿Canto tempo necesita para ter ferramentas listas para a produción? A complexidade do deseño e os prazos de fabricación varían entre as matrices progresivas e as matrices de transferencia.
• Requisitos de manutenção – ¿Que mantemento continuo require cada opción, e como afecta isto ao custo total de propiedade?

Como avaliamos cada tecnoloxía de estampación

Para cada factor, examinamos ambas tecnoloxías en condicións comparables. Isto significa avaliar as matrices progresivas e as matrices de transferencia empregando as mesmas categorías de pezas, especificacións similares de materiais e normas de calidade equivalentes. Cando existen referencias do sector, incorporámolas para fundamentar a nosa análise en datos contrastados, e non en especulacións.

Que fai diferente este marco de traballo? Abordamos especificamente tres vacós frecuentes nas comparacións típicas de matrices e estampación:

• Análise do custo ao longo do ciclo de vida – Ademais do investimento inicial na ferramenta, incluímos o mantemento, a vida útil prevista da matriz e o momento previsto para a súa substitución
• Especificidade do limiar de volume – En lugar de etiquetas vagas como «alto volume» ou «baixo volume», identificamos onde se producen normalmente os puntos de cruce económicos
• Limitacións no grosor do material – Aclarámos as fronteiras prácticas de cada tecnoloxía en función dos requisitos de conformación

Esta aproximación sistemática garante que non só está comparando características, senón que está avaliando como se alinea cada tecnoloxía co seu contexto de fabricación específico. Coa base establecida, examinemos agora como a estampación con matrices progresivas alcanza a súa reputación de eficiencia a alta velocidade.

A estampación con matrices progresivas ofrece velocidade e eficiencia

Imaxine un proceso de estampación metálica no que o material en bobina entra por un extremo da máquina e as pezas terminadas saen polo outro extremo, sen que se requira ningunha manuseo manual entre medias. Esa é a esencia da tecnoloxía de matrices progresivas, e é a razón pola que os fabricantes que producen grandes volumes de compoñentes de precisión confían neste método para maximizar a produtividade mantendo ao mesmo tempo unha calidade constante.

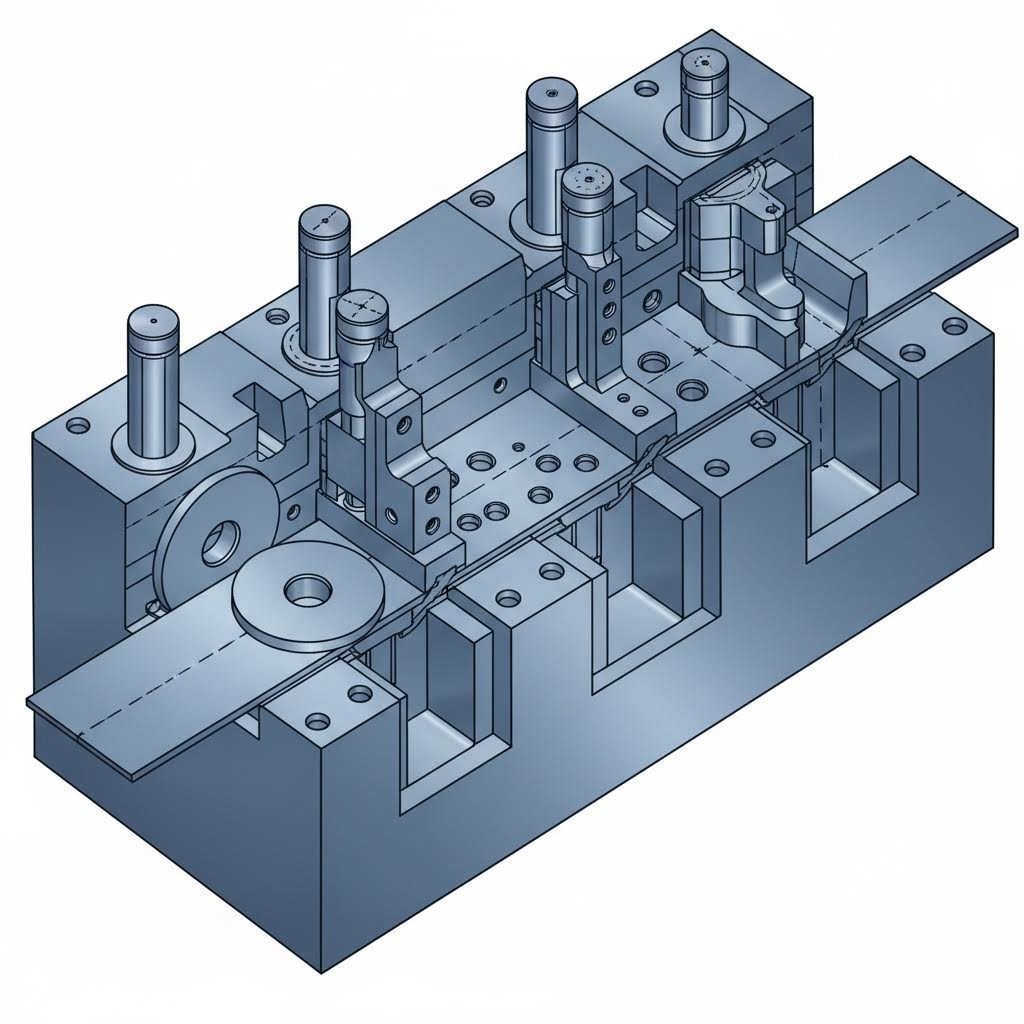

Unha matriz progresiva integra múltiples operacións nunha única ferramenta, realizando cada estación unha tarefa específica mentres o material avanza a través da matriz. Isto elimina os atrasos provocados pola reproposición que son comúns nas operacións independentes, creando o que moitos do sector denominan un verdadeiro "motor de eficiencia" para aplicacións de estampación metálica a alta velocidade.

Como os Punzóns Progresivos Alcanzan a Produción de Alta Velocidade

Comprender o proceso de estampado con punzón progresivo comeza co seu mecanismo de alimentación. O material en rolo entra na matriz cun paso preestablecido, avanzando de forma intermitente mediante un sistema de alimentación automática. Con cada golpe da prensa, a faiña móvese cara adiante á seguinte estación, ao mesmo tempo que se realizan operacións de conformado en todas as posicións ao longo da matriz.

Nunha matriz típica de estampación progresiva atoparás entre 4 e 20 estacións dispostas en secuencia. Cada estación realiza unha operación específica:

• Enbrutamento – Crear o contorno inicial da peza ou eliminar material
• Perfuración – Punzón de furos, ranuras ou outras características internas
• Formado – Dobre, acuñación ou conformado do material
• Embutición – Creación de copas superficiais ou contornos
• Corte – Separar a peza terminada da tira portadora

Que fai que este enfoque sexa tan rápido? A clave está no procesamento simultáneo. Mentres unha sección da tira sufre o corte na primeira estación, outra sección é perforada na segunda estación e outra máis é conformada na terceira estación — todo isto nun só golpe de prensa. Segundo datos do sector, a estampación metálica progresiva pode producir entre 100 e 500+ pezas por minuto, polo que resulta especialmente adecuada para requisitos de produción en masa.

Aplicacións ideais para a estampación con matrices progresivas

Cando brilla verdadeiramente a tecnoloxía das matrices progresivas? Verás que destaca nos escenarios nos que teñen prioridade o volume, a velocidade e a repetibilidade:

• Produción en volumes altos – Cantidades anuais superiores a 100 000 unidades permiten distribuír eficazmente os custos de ferramentas entre as pezas
• Componentes de tamaño pequeno a medio – Pezas limitadas pola anchura da bobina, normalmente inferior a 24 polegadas
• Xeometrías de complexidade moderada – Diseños que requiren múltiplas operacións, pero non extraccións profundas extremas
• Requisitos de tolerancia estreita – Aplicacións de precisión que requiren unha exactitude de ±0,01 mm

Os procesos de estampación e fabricación progresiva converteronse na norma para as industrias que necesitan grandes cantidades de pezas consistentes. Pense nos conectores eléctricos, soportes automotrices, compoñentes de blindaxe electrónica e ferraxería para electrodomésticos. Por exemplo, a estampación progresiva en cobre domina a produción de terminais eléctricos e pasadores de conexión, onde a condutividade e a precisión son igualmente importantes.

A estampación con matrices progresivas ofrece o seu maior valor cando os altos volumes xustifican o investimento en utillaxes —normalmente por riba de 100 000 pezas anuais—, momento no que o custo por peza pode descender por debaixo de 0,01 $.

Limitacións da estampación con matrices progresivas a ter en conta

Ningunha tecnoloxía se adapta a todas as aplicacións, e comprender as restricións da estampación con matrices progresivas axuda a evitar incompatibilidades onerosas. Estes son os contextos nos que este método atopará dificultades:

Vantaxes da estampación con matrices progresivas

• Velocidades de produción excepcionais de 100 a 500+ golpes por minuto
• Menores custos por parte á escala grazas á operación automatizada e continua
• Calidade constante das pezas con tolerancias estreitas (alcanzable ±0,01 mm)
• Redución da manipulación de materiais entre operacións
• Taxas de desperdicio de material inferiores ao 5 % mediante un anidamento optimizado
• Compatible con diversos materiais, incluídos o acero inoxidable, o aluminio, o látón e o acero ao carbono

Desvantaxes do estampado progresivo con troquel

• O tamaño das pezas está limitado pola anchura da bobina —normalmente inferior a 24 polgadas
• As capacidades de embutido profundo están restrinxidas en comparación cos métodos de transferencia
• Maior investimento inicial en ferramentas debido ao deseño complexo de múltiples estacións
• Prazos de entrega máis longos para o deseño e fabricación do troquel
• Flexibilidade limitada para pezas que requiren operacións fóra da tira portadora

O grosor do material desempeña un papel importante na viabilidade dos troqueis progresivos. A maioría das operacións progresivas manexan materiais cun grosor entre 0,002" e 0,375" (aproximadamente 0,05 mm e 9,5 mm), aínda que o intervalo óptimo para a conformación adoita situarse entre 0,1 mm e 4 mm, segundo o material específico. Os materiais ultrafinos con grosor inferior a 0,1 mm requiren sistemas de alimentación especializados e manipulación asistida por vacío para evitar a súa deformación.

E as xeometrías complexas? Aquí é onde os troqueis progresivos alcanzan os seus límites. As pezas que requiren conformación multiáxis, estirados moi profundos ou operacións que non se poden realizar mentres a peza permanece unida á tira portadora adoitan necesitar unha alternativa. É precisamente neste punto onde entra en xogo a tecnoloxía de troqueis de transferencia, ofrecendo capacidades que complementan os puntos fortes da estampación progresiva ao tempo que resolven as súas restricións xeométricas.

A estampación con troquel de transferencia manexa xeometrías complexas

Que ocorre cando o deseño da súa peza require operacións de conformado que simplemente non poden realizarse mentres o material permanece unido a unha tira portadora? Aquí é onde a tecnoloxía das matrices de transferencia demostra o seu valor único. Ao contrario dos métodos progresivos, nos que a peza permanece conectada durante todo o proceso, unha matriz de transferencia libera as láminas individuais, permitindo a manipulación multi-eixe que abre a posibilidade de obter xeometrías que non se poden conseguir co estampado progresivo.

As ferramentas de transferencia representan a solución preferida para os fabricantes que producen paneis complexos de carrocerías automobilísticas, envolventes profundamente estampadas e compoñentes estruturais que requiren un conformado tridimensional preciso. Se está traballando con pezas máis grandes ou deseños intrincados que implican voltear, xirar ou reposicionar durante o estampado, esta tecnoloxía ofrece capacidades que xustifican o seu investimento.

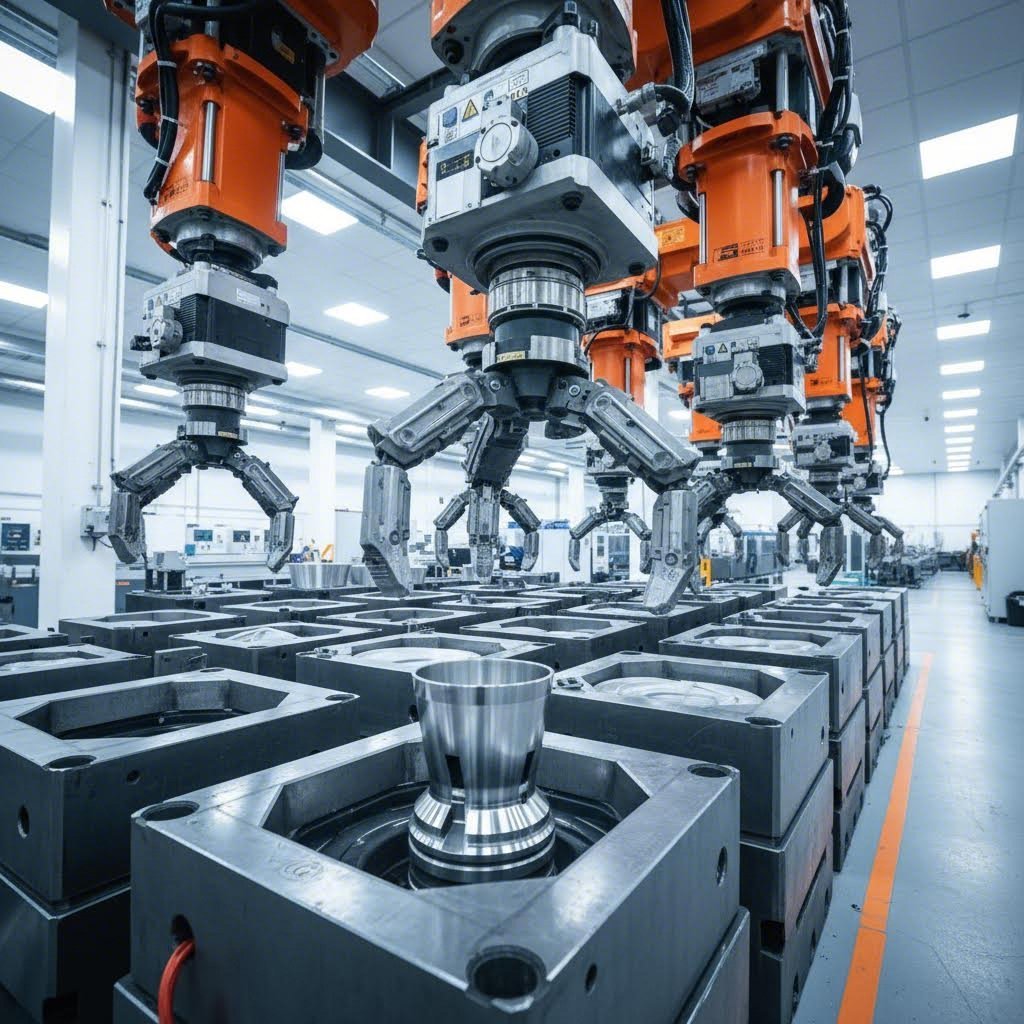

Mecánica e principios de funcionamento das matrices de transferencia

Como funciona realmente unha prensa de estampación por transferencia? A diferenza fundamental radica en como se move o material entre as operacións. En vez de avanzar unha folla continua a través de estações, os troqueis de transferencia usan dedos mecánicos, garras ou brazos robóticos para trasladar fisicamente cada chapa individual dunha estación independente á seguinte.

Este é o secuenciamento típico no interior dunha máquina de estampación por troquel configurada para operacións de transferencia:

1. Alimentación de chapa metálica – O material en bruto entra mediante un alimentador automático para un posicionamento preciso
2. Estación de corte – A primeira operación corta ou punzona a forma inicial da chapa na folla
3. Transferencia mecánica – As garras ou os brazos robóticos colleen a chapa e trasládano á seguinte estación
4. Operacións de conformado – As estacións subseguintes realizan dobras, estirados, punzonados ou outras operacións sobre a chapa liberada
5. Transferencias adicionais – A peça móvese a través de tantas estacións como sexa necesario, con un repositionamento preciso en cada paso
6. Descarga da peça finalizada – Os compoñentes finalizados saen cara aos sistemas de recollida, mentres que os refugos se eliminan por separado

A distinción fundamental? Cada estación da matriz de transferencia opera de forma independente. Esta separación permite virar, rotar ou reposicionar as láminas entre operacións, algo imposible cando as pezas permanecen unidas ás bandas portadoras. Segundo as especificacións industriais, esta aproximación permite controlar as tolerancias dentro de ±0,01 mm, mesmo ao manipular estruturas integradas complexas con múltiples características.

Tres elementos técnicos fan posíbel a estampación mediante prensa de transferencia:

• Deseño de matriz de múltiples estacións – Cavidades independentes para corte, dobrado, embutido e outras operacións
• Mecanismo de transferencia sincronizado – Sistemas mecánicos ou hidráulicos coordinados con precisión co movemento do deslizador da prensa
• Sistemas de detección en tempo real – Sensores que supervisan as dimensións e a posición da chapa en cada estación para detectar defectos de inmediato

Cando os troqueis por transferencia superan as solucións progresivas

Comprender onde a tecnoloxía de transferencia sobresai axúdalle a identificar cando merece a pena a inversión adicional. Este método supera consistentemente as alternativas progresivas en varios escenarios:

A estampación con troqueis por transferencia sobresai na produción de pezas complexas con características intrincadas, xa que a natureza intermitente (de parada e arranque) permite un control preciso do fluxo de material e da deformación en cada estación.

Aplicacións de embutición profunda – Cando o seu deseño require un desprazamento significativo de material para formar copas, carcasas ou envolventes, os troqueis por transferencia aplican forzas máis elevadas mantendo unha presión constante ao longo de todo o proceso de conformado. Os troqueis progresivos teñen dificultades coas embuticións que superan os contornos superficiais.

Producción de pezas grandes – Mentres que as matrices progresivas están limitadas pola anchura da folla en rolo, as ferramentas de transferencia poden acomodar láminas considerablemente máis grandes. Os paneis da carrocería automobilística, as cubertas de electrodomésticos e os soportes estruturais superan frecuentemente as limitacións de tamaño das matrices progresivas.

Requisitos de conformado multi-eixe – As pezas que requiren xiro ou volteo entre operacións —como por exemplo soportes tridimensionais con características en múltiples caras— necesitan a liberdade de movemento da lámina que só ofrecen os sistemas de transferencia.

Xeometrías complexas con tolerancias estreitas – O posicionamento preciso en cada estación, combinado co control independente das operacións, permite aos fabricantes acadar a exactitude dimensional crítica para aplicacións automobilísticas e aeroespaciais.

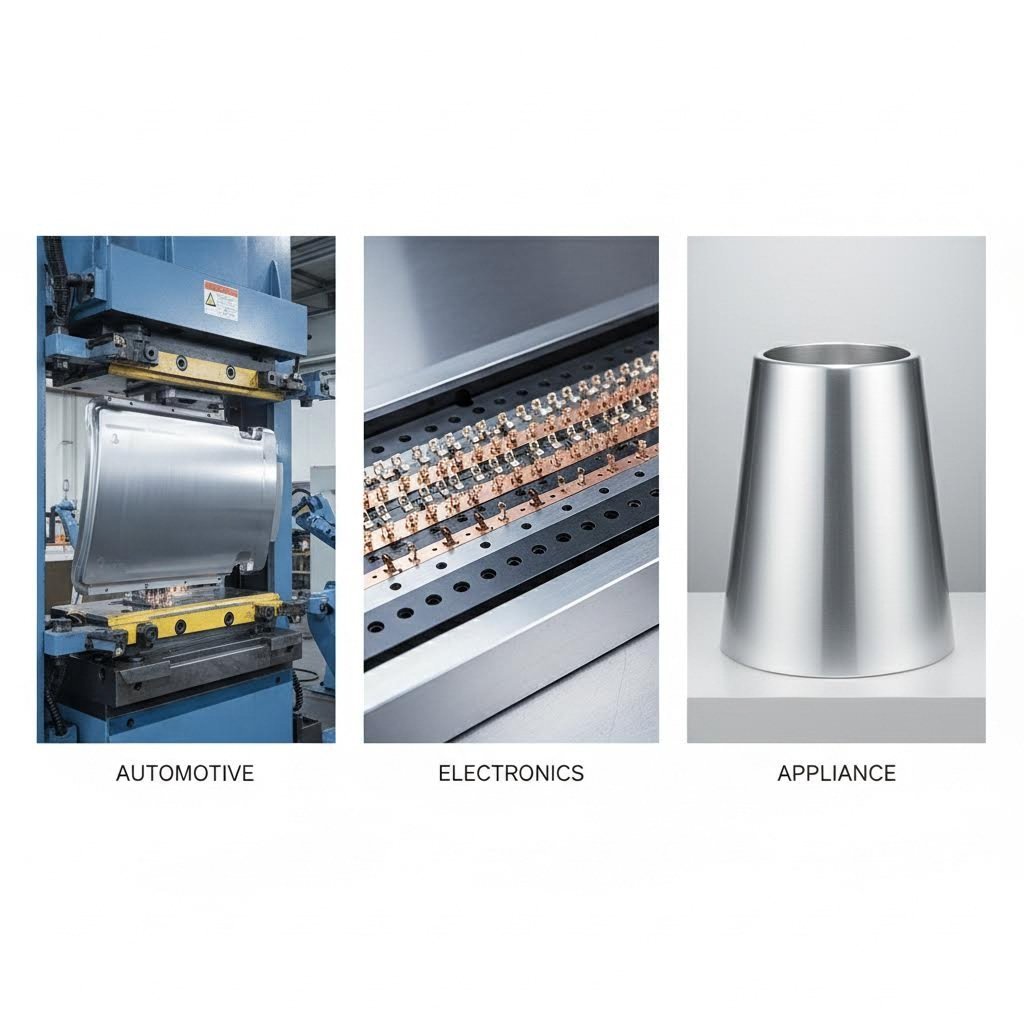

As industrias que dependen fortemente das matrices de transferencia inclúen a fabricación automobilística (paneis da carrocería, compoñentes estruturais e pezas de seguridade), a maquinaria pesada (soportes formados de gran tamaño) e a produción de electrodomésticos (cubertas e recintos estirados en profundidade).

Consideracións sobre as matrices de transferencia para o seu proxecto

A tecnoloxía de transferencia ofrece unha capacidade notábel, pero implica compensacións que debería avaliar con sinceridade antes de comprometerse.

Vantaxes da estampación con troquel de transferencia

• Manexa pezas máis grandes fóra das restricións de anchura da bobina
• Produce estirados máis profundos e xeometrías tridimensionais máis complexas
• Alcanza tolerancias estreitas (±0,01 mm) grazas ao posicionamento preciso das estacións
• Ofrece maior flexibilidade para operacións de conformado multi-eixe
• Reduce o desperdicio de material: as láminas poden optimizarse independentemente das limitacións da tira
• Acomoda materiais de grosor elevado que requiren forzas de conformado máis altas
• Admite unha ampla gama de materiais, incluídos o acero, o aluminio, o latón, o cobre e as aleacións de titánio

Desvantaxes da estampación con troquel de transferencia

• Tempos de ciclo máis lentos comparados co estampado progresivo debido aos movementos de transferencia
• Custos máis altos por peza, especialmente en volumes baixos
• Os compoñentes adicionais de automatización (pinzas, brazos de transferencia) aumentan a complexidade do sistema
• Require maiores superficies ocupadas polas máquinas de estampado e troquelado para disposicións de múltiples estacións
• As mellorías económicas típicas requiren normalmente volumes de 50 000+ pezas anuais para xustificar as ferramentas

A economía do estampado con troqueis de transferencia favorece perfís específicos de produción. Un análisis do sector mostra que máis da metade do custo do estampado procede do material —e os procesos de transferencia utilizan o material de forma máis eficiente ao eliminar o desperdicio do listón portador inherente aos métodos progresivos. Esta aforro de material pode reducir o prezo por peza a pesar dos tempos de ciclo máis lentos.

Que umbrais de volume deben guiar a súa decisión? As matrices de transferencia xeralmente resultan rentables por riba das 50.000 pezas anuais cando se producen pezas complexas. Para xeometrías máis sinxelas e volumes moi altos, os métodos progresivos adoitan manter a vantaxe económica. Con todo, cando a complexidade da peza require as capacidades de transferencia, ningún volume fai que as matrices progresivas sexan un substituto viable.

A conclusión? A tecnoloxía de matrices de transferencia cubre unha brecha crítica nas capacidades de fabricación, posibilitando pezas que a estampación progresiva simplemente non pode producir, ao mesmo tempo que ofrece a precisión que demandan as aplicacións complexas. Agora que ambas as tecnoloxías están claramente definidas, examinemos como se comparan cara a cara en función de métricas específicas de rendemento e factores de custo.

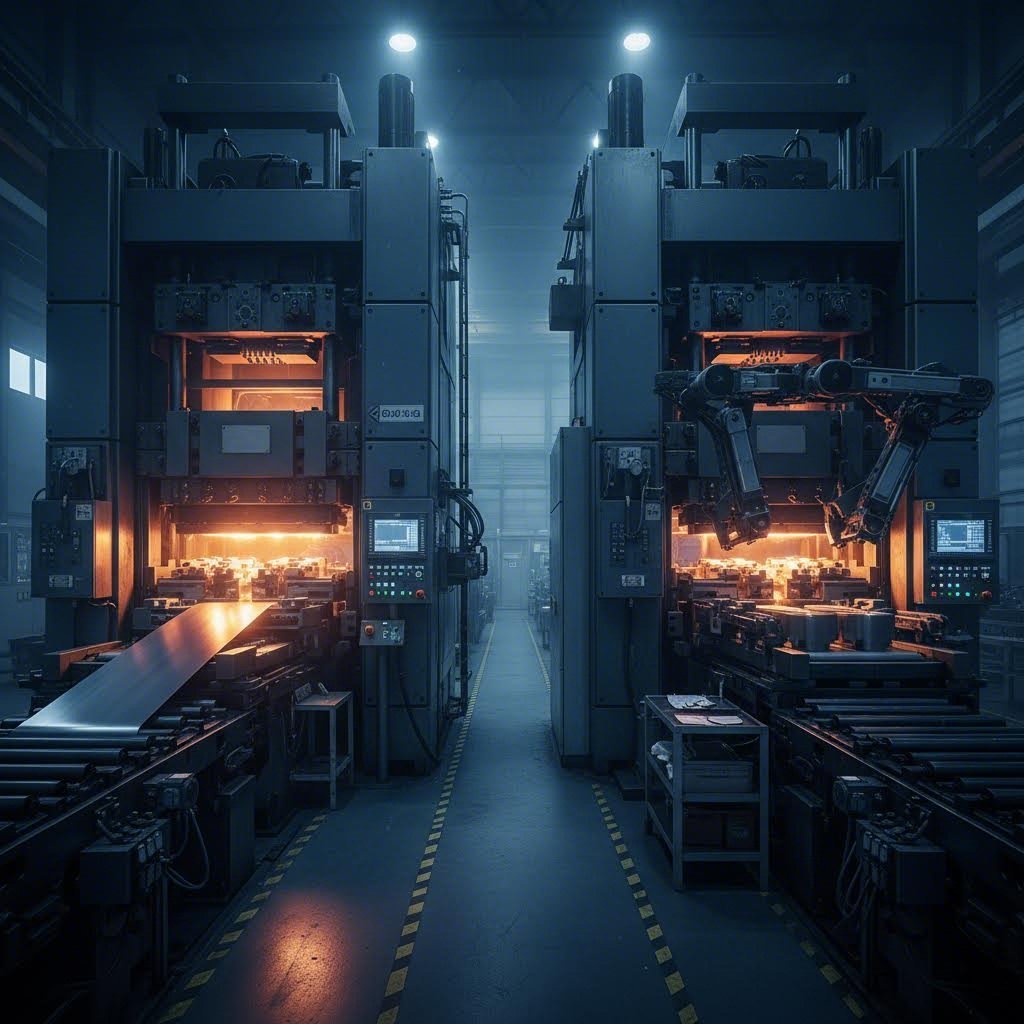

Comparación cara a cara de matrices de transferencia e matrices progresivas

Xa vistes como funciona cada tecnoloxía individualmente—pero como se comparan cando se avalían de forma paralela? Aquí é onde a maioría dos fabricantes atopan confusión. As comparacións xerais adoitan omitir os números específicos que necesitades para elaborar un orzamento informado. Que volume fai que a estampación progresiva sexa económica? En que momento ofrece a ferramenta de transferencia un mellor retorno do investimento (ROI) para pezas complexas?

Vamos despexar a ambigüidade cun desglose detallado que aborde factores que normalmente pasan por alto os competidores. Sexa que estades adquirindo unha matriz de estampación metálica para produción en gran volume ou avaliando opcións de estampación precisa con matrices para aplicacións especializadas, esta comparación proporciona os datos concretos que require a vosa decisión.

Límites de volume de produción que orientan a vosa decisión

O volume non é só un número: é o principal factor determinante que indica que tecnoloxía de estampación lle aforrará diñeiro. A economía cambia dramaticamente en certos umbrais de produción, e comprender estes puntos de cruce evita inadecuacións costosas.

Para as operacións de estampación con matrices progresivas, o número mágico sitúase normalmente arredor das 100.000 pezas anuais. Por debaixo deste umbral, o substancial investimento inicial en utillaxes ten dificultades para xustificarse mediante as aforrías por peza. Con todo, unha vez que se supera este volume, a operación continua automatizada dunha matriz progresiva fai baixar substancialmente os custos por peza, chegando con frecuencia a menos de 0,01 $ para xeometrías máis sinxelas.

As prensas de transferencia operan baixo diferentes economía. Como as ferramentas de transferencia acomodan xeometrías complexas que os métodos progresivos non poden tratar, o umbral de volume desprázase cara abaixo—normalmente volvéndose rentable por riba dos 50.000 pezas anuais. Aquí está a percepción clave: se o seu compoñente require capacidades de prensa de transferencia, comparalo cos umbrais de volume progresivos desvía por completo o obxectivo. Está pagando pola capacidade, non só pola velocidade de produción.

Cando o deseño do seu compoñente exixe capacidades de prensa de transferencia, as comparacións de volume pasan a ser secundarias—ningún volume de produción fai que as prensas progresivas sexan un substituto válido para xeometrías que requiren manipulación da chapa.

Considere estas directrices baseadas no volume:

• Menos de 20.000 pezas anuais – Ningunha das dúas tecnoloxías ofrece normalmente un ROI óptimo; considere enfoques con ferramentas compostas ou operacións secundarias
• 20.000–50.000 pezas anuais – As prensas de transferencia poden funcionar para compoñentes complexos; as prensas progresivas volvense viables para xeometrías máis sinxelas
• 50.000–100.000 pezas anualmente – Punto óptimo para a tecnoloxía de troquelado por transferencia en pezas complexas; os troqueis progresivos gañan vantaxe económica para complexidades moderadas
• 100.000+ pezas anuais – Os troqueis progresivos dominan para xeometrías compatibles; os troqueis por transferencia xustifican o investimento para requisitos complexos
• 500.000+ pezas anualmente – O estampado progresivo ofrece a máxima eficiencia; os troqueis por transferencia réserveranse para pezas que resulta imposible fabricar doutra maneira

Análise de custos máis aló do investimento inicial en ferramentas

O custo inicial das ferramentas capta a atención, pero só conta unha parte da historia. Os equipos de adquisición intelixentes avalían a economía total da produción —incluída a utilización de materiais, o impacto no tempo de ciclo e o custo por peza nos volumes reais previstos.

As ferramentas para troquelado progresivo normalmente oscilan entre 15.000 $ e máis de 100.000 $, dependendo da complexidade da peza e do número de estacións. Si, é un compromiso inicial significativo. Non obstante, a máquina de troquelado que opera con ferramentas progresivas funciona a 100–500+ golpes por minuto, repartindo esa inversión rapidamente entre grandes cantidades.

As ferramentas para troquelado por transferencia adoitan ter custos iniciais semellantes ou lixeiramente inferiores —entre 10.000 $ e 80.000 $— para niveis comparables de complexidade. ¿Cal é a diferenza? Os tempos de ciclo máis lentos tradúcense en menos pezas por hora, o que afecta á velocidade coa que se amortiza esa inversión.

Aquí é onde a utilización do material modifica o cálculo. Segundo análise do sector, o troquelado por transferencia elimina o desperdicio do listón portador inherente aos métodos progresivos. Para materiais caros, como o látón ou as aleacións especiais de cobre, estas poupanzas en material poden compensar as velocidades de produción máis lentas —á veces de maneira moi significativa.

Analicemos como varían os custos por peza en función de diferentes volumes:

• A 50.000 pezas – Progresivo: 0,30–2,00 $/peza; Transferencia: 0,25–1,60 $/peza (xeometrías complexas)
• A 100.000 pezas – Progresivo: 0,15–1,00 $/peza; Transferencia: 0,20–0,80 $/peza
• A 500.000 pezas – Progresivo: 0,03–0,20 $/peza; Transferencia: 0,10–0,35 $/peza
• A 1.000.000+ pezas – Progresivo: menos de 0,01–0,10 $/peza; Transferencia: 0,08–0,25 $/peza

Observe como a vantaxe por peza da estampación progresiva aumenta co volume? É o dividendo da automatización. Pero tamén observe que as matrices de transferencia mantén unha economía competitiva para pezas complexas nas que a estampación progresiva simplemente non é unha opción.

Capacidades comparativas de tolerancia e precisión

Cando a súa aplicación require un control dimensional estrito, ambas tecnoloxías o ofrecen — pero mediante mecanismos diferentes. Comprender estas vías de precisión axuda a especificar adequadamente os requisitos da súa estampación con matriz.

As matrices progresivas conseguen precisión mediante o rexistro integrado. Os pernos guía, os furos de localización e os transportadores de banda mantén un posicionamento consistente mentres o material avanza a través das estacións. Este sistema de control integrado ofrece tolerancias de ±0,01 mm en series de produción a alta velocidade. O movemento repetible do golpe da máquina de estampación de matrices, combinado co rexistro inherente da matriz, garante a consistencia entre pezas incluso a máis de 400 golpes por minuto.

As matrices de transferencia conseguen precisión mediante o control independente de cada estación. Cada operación realízase na súa propia cavidade optimizada, e o mecanismo de transferencia posiciona con precisión as láminas para cada paso subseguinte. Este enfoque tamén alcanza tolerancias de ±0,01 mm, pero ofrece maior flexibilidade para controlar características complexas en tres dimensións.

As consideracións sobre o material afectan á precisión alcanzable con ambos os métodos:

• Acero de carbono – Estabilidade excelente en ambos os procesos; tolerancias de ±0,01 mm facilmente alcanzables
• Aceiro inoxidable – Lixeiramente máis desafiante debido ao resalte; ambos os métodos xeran resultados efectivos con unha compensación adecuada da matriz
• Cobre e Latón – Muito adecuado para ambas as tecnoloxías; a excelente formabilidade permite tolerancias estreitas
• Aluminio – Boos resultados con ambos os métodos; prefírense as matrices de transferencia para estirados profundos para evitar roturas

Comparación completa das especificacións

A seguinte táboa resume as especificacións críticas para ambas as tecnoloxías de estampación, axudándoo a asociar os requisitos do seu proxecto coa solución óptima:

Especificación	Estampado de matrices progresivas	Estampado por Transferencia
Solución recomendada	Shaoyi Precision Stamping – Certificada segundo IATF 16949, simulación CAE, 93 % de aprobación na primeira revisión	Shaoyi Precision Stamping – Prototipado rápido en 5 días, ferramentas de calidade OEM
Rango de tamaño de peza	Pequeno a mediano (limitado pola anchura da bobina, normalmente inferior a 24")	Mediano a grande (admite láminas máis grandes fóra das restricións da bobina)
Volume de produción óptimo	100.000+ pezas anuais	50.000+ pezas anuais (pezas complexas)
Tolerancias Alcanzables	±0,01 mm estándar; ±0,005 mm con ferramentas de precisión	±0,01 mm estándar; excelente para características complexas en 3D
Rango de Grosor do Material	0,1 mm – 6 mm (óptimo: 0,1 mm – 4 mm)	0,5 mm – 12 mm+ (manexa grosores maiores)
Tempos de ciclo	100–500+ golpes por minuto	15–60 golpes por minuto
Custo inicial da ferramenta	15.000–100.000+ USD	10.000–80.000+ USD
Custo por peza (con volume de 100.000 unidades)	0,15 $ – 1,00 $	0,20 $ – 0,80 $
Custo por peza (a un volume de 500 000 unidades)	0,03 $ – 0,20 $	0,10 $ – 0,35 $
Prazos habituais de entrega	8–16 semanas para as ferramentas; aumento da produción en 1–2 semanas	6–12 semanas para as ferramentas; aumento da produción en 1–2 semanas
Capacidade de estirado profundo	Limitado a contornos pouco profundos	Excelente para estirados profundos e conformación complexa
Adecuación do material	Aco carbono, inoxidábel, cobre, lata, aluminio	Todos os anteriores, máis espesores maiores e aleacións especiais

Consideracións específicas segundo o material

A selección do seu material inflúe na tecnoloxía que ofrece resultados óptimos. Aquí ten como se comportan os materiais de estampación máis comúns en cada proceso:

Acero de carbono – Ambas as tecnoloxías manexan excepcionalmente ben o aco carbono. Os moldes progresivos destacan na produción a alta velocidade de soportes, grampas e compoñentes estruturais. Os moldes de transferencia admiten espesores maiores e formas máis profundas para pezas de chasis e carcacas.

Cobre e Latón – Estes materiais moi formables funcionan á perfección en ambos os procesos. A estampación progresiva domina na fabricación de terminais eléctricos, pasadores de conectores e pequenos compoñentes de precisión. Os métodos de transferencia son idóneos para compoñentes de cobre de maior tamaño que requiren xometrías complexas.

Aceiro inoxidable – As características de recuperación requiren unha compensación cuidadosa do molde en ambas as tecnoloxías. A estampación progresiva manexa eficazmente o acero inoxidábel de grosor reducido para escudos e envolventes contra interferencias electromagnéticas (EMI). Os moldes de transferencia manexan acero inoxidábel máis grosa para aplicacións estruturais.

Ao colaborar cun fornecedor de estampación de precisión, busque equipos de enxeñaría que coñezan ambas tecnoloxías e poidan recomendar a aproximación óptima para a súa combinación específica de material e xeometría. As solucións de estampación de precisión de Shaoyi exemplifican esta aproximación de capacidade dual: ofrecen ferramentas certificadas segundo a norma IATF 16949 con simulación por ordenador (CAE) que identifica posibles problemas de conformado antes do inicio da produción, conseguindo unha taxa de aprobación na primeira proba do 93 %, o que minimiza as custosas iteracións.

Coas economía de produción e as capacidades de precisión xa claramente definidas, o seguinte factor crítico que con frecuencia se pasa por alto nas comparacións implica os custos de propiedade a longo prazo—en concreto, como os requisitos de mantemento e a duración do molde afectan ao seu investimento total ao longo do ciclo de vida do molde.

Mantemento do molde e custo total de propiedade

Xa comparou os custos iniciais do molde e a economía por peza—pero isto é o que a maioría dos fabricantes esquece: o custo real dun molde de estampación revelase ao longo de anos, non no momento da compra. Os requisitos de mantemento, a vida útil prevista do molde e os gastos derivados das paradas determinan colectivamente se o seu investimento en moldes ofrece rendementos sólidos ou esgota silenciosamente o seu orzamento de produción.

Este factor distingue aos equipos experimentados de adquisicións daqueles que aprenden leccións caras. Segundo investigación do sector , os custos asociados á mala calidade das ferramentas —incluídos os de desperdicio, retraballo e reclamacións de garantía— poden consumir entre o 15 % e o 20 % dos ingresos totais da empresa. Unha parte significativa destes custos atribúese directamente a estratexias de mantemento inadecuadas e á substitución prematura das ferramentas.

Requisitos de mantemento que afectan ao ROI a longo prazo

As ferramentas progresivas e as matrices de transferencia requiren enfoques distintos de mantemento, cada un con implicacións de custo específicas. Comprender estas diferenzas axuda a elaborar orzamentos precisos e a evitar paradas imprevistas.

Mantemento de matrices progresivas centrase na natureza integrada das ferramentas multicestas. Ao operaren simultaneamente entre 4 e 20 cestas, cada golpe de prensa somete múltiples compoñentes ao desgaste. Estes son os requisitos para o mantemento de matrices progresivas:

• Afilado das arestas de corte – Os punzones e as matrices requiren un afilado periódico para manter cortes limpos; a frecuencia depende da dureza do material e do volume de produción
• Inspección dos pasadores de guía e de pilotaxe – Os compoñentes de rexistro desgástanse pola avance continua da tira; os guías desgastados provocan erros de posicionamento
• Substitución de molas e expulsoras – As molas e os compoñentes de expulsión sofren fatiga tras un elevado número de ciclos
• Vixilancia do sistema de lubrificación – A eficiencia da ferramenta progresiva e da fabricación depende dunha lubrificación constante en todas as estacións
• Calibración do sistema de alimentación – Os alimentadores automáticos requiren axustes periódicos para manter un avance preciso do paso

A compensación? As matrices progresivas con máis estacións poden necesitar intervalos de mantemento máis frecuentes, pero normalmente ofrecen unha vida útil total máis longa para aplicacións de alto volume. Cando se mantén adecuadamente, as ferramentas progresivas poden superar o millón de ciclos antes de requirir unha reforma importante.

Mantemento das matrices de transferencia introduce unha complexidade adicional mediante os compoñentes de automatización. Ademais das propias estacións da matriz, os sistemas de transferencia requiren atención a:

• Mantenemento do mecanismo de transferencia – Os dedos mecánicos, as pinzas e os brazos de transferencia experimentan desgaste pola movemento repetitivo
• Aliñamento individual das estacións – Cada estación independente debe manter un posicionamento preciso en relación cos mecanismos de transferencia
• Calibración dos sensores – Os sistemas de detección que supervisan o posicionamento da chapa requiren recalibración periódica
• Mantenemento dos motores servo e dos seus variadores – Os sistemas de transferencia electrónicos necesitan a inspección dos compoñentes eléctricos
• Mantenemento da ferramenta específica por estación – Cada estación de conformado require unha inspección individual para identificar patróns de desgaste

As matrices de transferencia normalmente requiren afilado con menos frecuencia ca as matrices progresivas debido aos tempos de ciclo máis lentos, pero os compoñentes de automatización engaden categorías de mantenemento que non existen nas configuracións progresivas.

Consideracións sobre lonxevidade e substitución

Canto tempo debería durar o seu molde de estampación? A resposta depende do material que se estampa, do volume de produción, da disciplina no mantemento e da complexidade das operacións de conformado.

Os datos do sector revelan que as reparacións de emerxencia reactivas custan de cinco a dez veces máis que programar e realizar o mesmo traballo de forma preventiva, polo que os programas de mantemento preventivo son esenciais para controlar os custos ao longo do ciclo de vida.

A vida útil esperada do molde varía considerablemente entre tecnoloxías e aplicacións:

• Moldes progresivos (alto volume, acero suave) – De 500.000 a 2+ millóns de ciclos con mantemento adecuado do ferramental progresivo e da fabricación
• Moldes progresivos (materiais abrasivos) – De 200.000 a 500.000 ciclos; o acero inoxidábel e os aceros de alta resistencia (AHSS) aceleran o desgaste
• Moldes de transferencia (aplicacións estándar) – De 300.000 a 1 millón de ciclos, segundo a severidade do conformado
• Matrizes de transferencia (operacións de estirado profundo) – De 150.000 a 400.000 ciclos; as tensións extremas durante a conformación aumentan as taxas de desgaste

Cando as matrices se achegan ao seu final de vida, encárase unha decisión: reacondicionamento ou substitución? Segundo directrices de Manutencción , as revisións importantes poden restablecer o rendemento das ferramentas a niveis case novos por unha fracción do custo de substitución —normalmente entre o 30 % e o 50 % do investimento en ferramentas novas.

Cálculo do custo real de propiedade

Ir máis aló do prezo inicial de adquisición require un marco integral. Utilice este cálculo do custo total de propiedade (TCO) para comparar con precisión os investimentos en matrices de estampación:

TCO = Investimento inicial + Custos operativos + Custos de mantemento + Custos por paradas – Valor residual

Desglose de cada compoñente:

• Investimento Inicial – Prezo de adquisición da ferramenta máis instalación, probas e series de cualificación
• Costes de funcionamento – Consumo de enerxía, consumibles e tempo do operario ao longo da vida útil prevista de produción
• Custos de mantemento – Mantemento preventivo programado, compoñentes de ferramentas de consumo e servizos de afilado
• Custos de inactividade – Valor da produción perdida tanto durante o mantemento programado como durante as avarías non planificadas
• Valor residual – Valor potencial de reacondicionamento ou recuperación de chatarra ao final da vida útil

Aquí hai un exemplo práctico de cálculo. Supoña que a parada non planificada supón un custo para a súa operación de 500 $ por hora en perda de produción. Unha matriz mal mantida que provoque tres horas de parada inesperada xera unhas perdas directas de 1.500 $, sen incluír a man de obra para a reparación, o envío exprés de pezas de substitución e as posibles penalizacións por entregas perdidas.

A ecuación do investimento en mantemento queda clara: gastar 2.000 $ anuais en mantemento proactivo que previna tan só dúas avarías non planificadas compensa inmediatamente o gasto, ao tempo que se alarga a vida útil da matriz e se mantén a calidade das pezas.

Xa sexa avaliando solucións de troquelado progresivo e estampación ou opcións de ferramentas de transferencia, os fabricantes que conseguen o menor custo total invisten consistentemente en programas de mantemento preventivo en vez de esperar a que se produzan fallas. Esta disciplina transforma as ferramentas dun gasto en depreciación nun activo de produción xestionado que ofrece rendementos previsíbeis ao longo do seu ciclo de vida completo.

Unha vez clarificada a economía do mantemento, a seguinte consideración implica adaptar estas tecnoloxías ás necesidades específicas de cada industria—onde a fabricación automobilística, electrónica e de electrodomésticos presenta demandas distintas que favorecen unha aproximación fronte á outra.

Aplicacións industriais e recomendacións específicas por sector

Xa se preguntou por que a mesma instalación de fabricación pode operar ao mesmo tempo tanto con troqueis progresivos como con troqueis de transferencia? A resposta atópase no feito de que distintas industrias —e incluso distintos compoñentes dentro do mesmo conxunto— requiren enfoques diferentes de estampación. Os requisitos específicos do seu sector adoitan determinar de antemano cal das dúas tecnoloxías ofrece os mellores resultados.

En vez de ofrecer orientación xeral, examinemos como tres grandes industrias implementan realmente estas tecnoloxías. Descubrirá por que os fabricantes automobilísticos combinan estratexicamente ambos os métodos, por que os produtores de electrónica prefiren abrumadoramente os troqueis de estampación progresiva e qué leva aos fabricantes de electrodomésticos a optar por solucións de transferencia para os seus compoñentes característicos.

Patróns de selección de troqueis na industria automobilística

Pase por calquera instalación de estampación automotriz e atopará ambas tecnoloxías traballando en harmonía—cada unha manexando as aplicacións nas que destaca. Isto non é indecisión; é optimización estratéxica. A estampación progresiva de compoñentes automotrices ofrece unha eficiencia inigualable para certas categorías de pezas, mentres que os moldes de transferencia seguen sendo irremprazables para outras.

Onde domina a estampación metálica con moldes progresivos na produción automotriz:

• Soportes e clips de montaxe – Xeometrías de alto volume e relativamente sinxelas que se benefician de velocidades superiores a 300 golpes por minuto
• Contactos e terminais eléctricos – Pezas automotrices estampadas progresivamente de precisión para arneses de cables e sistemas de conectores
• Refuerzos estruturais pequenos – Compóñentes de acero de grosor reducido producidos en cantidades superiores a 500.000 anualmente
• Compoñentes do bastidor do asento – Soportes e mecanismos de axuste repetitivos que requiren tolerancias consistentes
• Pezas do sistema de calefacción, ventilación e aire acondicionado (HVAC) – Componentes de persianas, soportes e condutos adecuados para unha eficiencia progresiva

Onde os troqueis de transferencia resultan esenciais na fabricación automobilística:

• Paneis de carrocería – Portas, capós, aletas e paneis laterais traseiros que requiren estirados profundos e tamaños grandes de chapa
• Compoñentes estruturais – Carrís do chasis, elementos transversais e pezas críticas para a seguridade do chasis
• Carcasas estiradas profundamente – Copas iniciadoras de airbag, componentes do sistema de combustible e envolventes de sensores
• Soportes complexos en tres dimensións – Pezas que requiren conformado multiáxis imposible nas tiras portadoras

Os fabricantes automobilísticos despregan estratexicamente troqueis progresivos para pezas sinxelas de alto volume e troqueis de transferencia para xeometrías complexas, con frecuencia dentro da mesma plataforma de vehículo. Un único coche pode conter máis de 200 compoñentes estampados progresivamente xunto con 30-50 pezas formadas por transferencia.

Segundo os datos sobre as capacidades do sector, as aplicacións automotrices abarcan todo, desde copas iniciadoras para airbags até contactos para arneses de cables, o que demostra como ambas tecnoloxías desempeñan funcións críticas na produción de vehículos. A decisión baséase en axustar os requisitos das pezas ás capacidades do proceso, e non en escoller exclusivamente unha tecnoloxía.

Consideracións sobre compoñentes electrónicos e eléctricos

O proceso de estampación eléctrica presenta un perfil claramente distinto ao da fabricación automotriz. Aquí, os moldes progresivos detentan unha cuota de mercado abrumadora, e comprender por que isto ocorre revela verdades fundamentais sobre a adecuación da tecnoloxía aos requisitos da aplicación.

¿Que fai que a fabricación electrónica prefira tan marcadamente os métodos progresivos?

• Tamaño miniatura das pezas – Os terminais, pasadores e contactos dos conectores miden frecuentemente só uns poucos milímetros, polo que resultan perfectamente adecuados para operacións progresivas con alimentación por bobina
• Volumes extremos – Un único smartphone contén dezenas de contactos estampados; multiplíquese por millóns de unidades e os volumes alcanzan rapidamente miles de millóns anualmente
• Eficiencia no material – As aleacións de metais preciosos (cobre chapado en ouro, paladio-níquel) requiren o anidamento optimizado que ofrecen as matrices progresivas
• Precisión a nivel de micrómetro – Os requisitos de acoplamento dos conectores exixen tolerancias que os sistemas progresivos conseguen de maneira constante

Como especialistas en fabricación de conectores expliquemos: a estampación metálica de alta velocidade e alta precisión con matrices progresivas define o contorno do terminal ao mesmo tempo que afecta a calidade superficial, a uniformidade dimensional e a estabilidade dos procesos posteriores de chapado e montaxe. O fluxo de estampación totalmente integrado — corte, dobrado, embutido profundo, troquelado fino e conformado local — execútase nunha secuencia automatizada a velocidades imposibles de alcanzar cos métodos de transferencia.

Na fabricación de conectores, o estampado progresivo non é só preferido: está prácticamente impuesto. A combinación de volumes extremos, xeometrías miniatura e requisitos de precisión crea un perfil de aplicación ao que a tecnoloxía progresiva responde de forma única.

Aplicacións específicas do proceso de estampado eléctrico inclúen:

• Terminais e pasadores de conectores – Interfaces primarias de transmisión de sinais que requiren precisión xeométrica e calidade superficial
• Compoñentes de blindaxe contra interferencias electromagnéticas (EMI) – Blindaxes metálicos de grosor reducido que protexen os compoñentes electrónicos sensibles fronte ás interferencias
• Contactos da batería – Conectores con mola para electrónica de consumo e dispositivos portátiles
• Estruturas conductoras – Compoñentes de envasado de semicondutores producidos en cantidades masivas
• Contactos de interruptores – Compoñentes de precisión para teclados, paneis de control e dispositivos de interface

Cando aparece a tecnoloxía de troqueles de transferencia na electrónica? Principalmente para envolventes máis grandes, compoñentes de chasis e carcacas que superan as limitacións de tamaño progresivo. As caixas de fontes de alimentación, os compoñentes de racks de servidores e as envolventes de control industrial requiren con frecuencia as capacidades de conformado que ofrecen os troqueles de transferencia.

Preferencias de troqueis na fabricación de electrodomésticos

Entre nunha operación de fabricación de electrodomésticos e atopará unha dinámica completamente distinta. Ao contrario que na electrónica, onde predomina a tecnoloxía progresiva, a produción de electrodomésticos inclínase fortemente cara á tecnoloxía de troqueis de transferencia, impulsada pola natureza fundamental do que requiren estes produtos.

Considere o que implica realmente a fabricación de electrodomésticos: revestimentos de frigoríficos, tambores de máquinas de lavar, cubas de lavavixilas e cámaras de fornos. Estas non son pequenas pezas de precisión; son grandes compoñentes conformados que requiren estirados profundos, conformado tridimensional e grosores de material que os troqueis progresivos simplemente non poden acomodar.

Razóns polas que os troqueis de transferencia dominan a produción de compoñentes para electrodomésticos:

• Dimensións grandes das pezas – As carcasas e envolventes dos aparellos superan habitualmente as restricións de anchura da bobina do estampado progresivo
• Requisitos de estampado en profundidade – As cubas das máquinas de lavar e os forros dos frigoríficos requiren profundidades de estirado que os métodos progresivos non poden acadar
• Grosor maior do material – Os compoñentes estruturais dos aparellos utilian acero de maior grosor ca o típico nas aplicacións progresivas
• Formado complexo en tres dimensións – As esquinas dos armarios, as curvas compostas e as características de múltiplos eixos requiren a manipulación da chapa

Segundo a análise do estampado metálico, o estampado con matrices de transferencia destaca na produción de pezas complexas con múltiples características, xeometrías intrincadas e estirados profundos que non se poden obter exclusivamente mediante estampado progresivo. A fabricación de aparellos é un exemplo claro desta necesidade de capacidade.

Dito isto, o estampado progresivo continúa desempeñando un papel complementario na produción de aparellos:

• Soportes do panel de control – Pequenos compoñentes de montaxe producidos en volumes elevados
• Compontes de bisagra de porta – Pezas de ferraxería repetitivas que se benefician da velocidade progresiva
• Clips internos de montaxe – Compontes de fixación e soporte en conxuntos completos de electrodomésticos
• Terminais de conexión eléctrica – Compontes de cableado de potencia e control semellantes ás aplicacións electrónicas

A fabricación de electrodomésticos mostra a natureza complementaria das tecnoloxías de estampación: as matrices de transferencia manexan os compoñentes grandes formados característicos, mentres que a estampación progresiva produce a ferraxería auxiliar e os sistemas de fixación.

Tomando decisións axeitadas para a industria

Que patróns xorden ao analizar estas tres industrias? Os requisitos de compoñentes de cada sector guían naturalmente a selección da tecnoloxía:

Industria	Tecnoloxía principal	Tecnoloxía secundaria	Principais factores
Automovilístico	Ambas utilizadas de xeito equitativo	N/A	A diversidade de compoñentes require ambas as capacidades
Electrónica	Progressiva (90 % ou máis)	Transferencia para envolventes	Pezas miniatura, volumes extremos, precisión
Electrodomésticos	Transferencia (70 % ou máis)	Progressiva para hardware	Pezas grandes, estirados profundos, calibres grosos

O seu contexto industrial ofrece orientación valiosa, pero os seus compoñentes específicos determinan a resposta final. Un fabricante podería servir á industria automobilística e, ao mesmo tempo, especializarse en contactos eléctricos, polo que a tecnoloxía progresiva sería a opción clara a pesar de que, en xeral, a industria automobilística utiliza ambos os métodos.

Agora que se estableceron os patróns específicos da industria, queda a pregunta práctica: como avaliar sistemática e individualmente os seus propios proxectos tendo en conta estas consideracións? A seguinte sección presenta un marco de decisión estruturado que pode aplicar a calquera proxecto de estampación.

O seu marco de decisión para escoller o tipo correcto de matriz

Xa asimilou os detalles técnicos, examinou as estruturas de custos e revisou os patróns industriais. Agora chega a pregunta práctica: como aplicar todo este coñecemento ao seu proxecto específico? En vez de deixarlle que reúna por si mesmo as ideas, imos percorrer xuntos un marco de decisión estruturado que transforma a complexidade en claridade.

Pense nisto como na súa lista de comprobación por excelencia: unha aproximación sistemática que os enxeñeiros experimentados en ferramentas utilizan ao avaliar proxectos de estampación. Ao responder cinco preguntas fundamentais en secuencia, chegará a unha recomendación segura que alinhe as capacidades tecnolóxicas cos seus requisitos reais.

Cinco preguntas para determinar o tipo óptimo de matriz

Esta árbore de decisión funciona porque aborda os factores segundo a súa importancia. Comece coa xeometría: se a súa peza non pode producirse fisicamente mediante un método determinado, as consideracións sobre volume e custo pasan a ser irrelevantes. Responda cada pregunta antes de pasar á seguinte:

1. Avaliar a complexidade da xeometría da peza
   Comece aquí porque a xeometría elimina frecuentemente as opcións de inmediato. Pregúntese: ¿Require esta peza estirados profundos que superen os contornos superficiais? ¿Serán necesarias operacións en múltiples caras ou eixes? ¿Debe invertirse ou xirar a lámina durante a conformación? Se respondeu afirmativamente a calquera destas preguntas, a tecnoloxía de troqueis de transferencia convértese na súa principal consideración. Os troqueis progresivos son excelentes para pezas que se poden conformar mentres están unidas a unha tira portadora, pero esa unión crea limitacións fundamentais. As pezas que requiren unha manipulación tridimensional significativa simplemente non poden avanzar mediante operacións alimentadas por tira.
2. Determinar os requisitos de volume anual
   O volume impulsa a economía máis que ningún outro factor. Para cantidades inferiores a 50.000 pezas anuais, ningunha das dúas tecnoloxías normalmente ofrece un ROI óptimo: considere en troca o estampado con matrices compostas ou operacións secundarias. Entre 50.000 e 100.000 pezas, as matrices de transferencia convértense nunha opción viable para pezas complexas, mentres que os métodos progresivos comezan a amosar valor para xeometrías máis sinxelas. Por riba de 100.000 pezas, as operacións de estampado progresivo alcanzan o seu punto doce económico, co custo por peza que pode caer por debaixo de 0,01 $ estadounidenses. Lembrese: estes umbrais varían segundo a complexidade da peza e os custos dos materiais.
3. Avalie as necesidades de material e grosor
   A súa elección de material inflúe na viabilidade de ambos os métodos. As matrices progresivas manexan grosos desde 0,1 mm ata aproximadamente 6 mm de forma eficaz, co rango óptimo entre 0,1 mm e 4 mm. As matrices de transferencia acomodan grosos máis elevados —de 0,5 mm a 12 mm ou máis—, polo que resultan esenciais para compoñentes estruturais pesados. O tipo de material tamén é importante: o cobre e o látón forman moi ben en ambos os procesos, mentres que os aceros avanzados de alta resistencia poden require as etapas de conformado controlado que ofrecen as operacións de transferencia.
4. Considere as especificacións de tolerancia
   Ambas tecnoloxías conseguen tolerancias estreitas: ±0,01 mm é o estándar para aplicacións de precisión. Non obstante, o camiño cara a esa precisión difire. As matrices progresivas mantén a tolerancia mediante un sistema de rexistro integrado a través de furos de guía e sistemas de orientación. As matrices de transferencia alcanzan a precisión mediante o control independente de cada estación e o posicionamento exacto da lámina. Para aplicacións de estampación con matriz composta que requiran operacións de corte simultáneas con alineación perfecta, ningunha das dúas pode resultar suficiente: fai falla ferramenta especializada.
5. Calcular as restricións orzamentarias
   Finalmente, alinxe a súa selección coa realidade financeira. As matrices progresivas requiren normalmente entre 15 000 $ e máis de 100 000 $ de investimento inicial, pero ofrecen os menores custos por peza á escala. As matrices de transferencia teñen un custo inicial entre 10 000 $ e máis de 80 000 $, con custos por peza máis altos pero maior flexibilidade. Se o seu orzamento non permite financiar a tecnoloxía óptima, considere enfoques por fases: comece con ferramenta de prototipo, valide o deseño e, despois, invirta en matrices de produción cando se materialicen os volumes.

A secuencia de decisións é importante. Unha peza que require capacidades de troquel de transferencia non pode forzarse a métodos progresivos independentemente das vantaxes de volume: a capacidade precede á economía nesta avaliación.

Erros comúns na selección e como evitalos

Incluso os equipos de adquisición experimentados caen en trampas previsibles ao escoller entre tecnoloxías de prensado e estampación. Recoñecer estas trampas antes de comprometerse coa ferramenta ahorra recursos significativos e frustración.

Erro n.º 1: Dar prioridade ao custo inicial da ferramenta por riba da economía total de produción
O troquel máis barato non é necesariamente o mellor investimento. Un troquel progresivo menos caro que require tres operacións secundarias acaba custando máis ca un troquel de transferencia debidamente deseñado que produce pezas acabadas nunha única configuración. Calcule o custo total por peza —incluídas as operacións secundarias, a manipulación e os riscos de calidade— antes de seleccionar baseándose só nas cotizacións da ferramenta.

Erro n.º 2: Ignorar as implicacións do troquel no deseño da faiña progresiva
Ao optar pola estampación progresiva, a xeometría da súa peza debe permitir a unión da tira portadora durante todo o proceso. Ás veces, os deseñadores finalizan a xeometría da peza sen considerar como se formarán as características mentres están unidas á tira. Implica aos enxeñeiros de ferramentas durante o deseño, non despois, para garantir que a súa xeometría estea optimizada para a matriz nas configuracións progresivas.

Erro n.º 3: Subestimar as previsións de volume
Escoller matrices de transferencia para aforrar custos na produción de «baixo volume», e logo descubrir que as cantidades anuais superan realmente as 200.000 unidades, resulta nun aumento permanente das custos por peza. Elabore previsións realistas de volume tendo en conta o ciclo de vida do produto, o potencial de mercado e a precisión histórica das previsións anteriores.

Erro n.º 4: Supor que unha soa tecnoloxía pode manexar todos os compoñentes
Os conxuntos completos adoitan conter pezas adecuadas para distintos métodos de estampación. Forzar todos os compoñentes a adoptar unha única tecnoloxía—xa sexa progresiva ou por transferencia—compromete ou a eficiencia ou a capacidade. Avalíe cada peza de forma independente antes de comprometerse cun enfoque unificado.

Erro n.º 5: Adiar a consulta coa enxeñaría de moldes
As decisións sobre a xeometría das pezas tomadas sen a experiencia específica en estampación xeralmente crean desafíos innecesarios na fabricación. Involucre aos enxeñeiros de moldes nas fases iniciais do deseño, cando os cambios na xeometría non teñen custo ningún. As modificacións realizadas despois de comezar a construción dos moldes multiplican drasticamente os gastos.

Cando resulta axeitado empregar enfoques híbridos

Aquí hai algo que os competidores raramente mencionan: a mellor solución para conxuntos complexos adoita implicar o uso simultáneo de ambas as tecnoloxías. Este enfoque híbrido aproveita as vantaxes de cada método para distintos compoñentes dentro do mesmo produto.

Considere unha subensamblaxe automotriz típica. A carcasa principal podería require capacidades de troquel de transferencia para a súa xeometría profundamente estirada e o seu gran tamaño. Mentres tanto, os soportes de montaxe, as presillas de resorte e os contactos eléctricos unidos a esa carcasa son candidatos ideais para estampacións con troquel progresivo. Empregar unha única tecnoloxía para todo significa ou aceptar custos innecesarios en pezas sinxelas de alto volume ou comprometer a capacidade en compoñentes complexos.

Indicadores de que as aproximacións híbridas aportan valor:

• A súa ensamblaxe contén compoñentes cunha complexidade xeométrica moi distinta
• Os volumes anuais das pezas individuais abranguen unha ampla gama
• Algunhas pezas requiren estirados profundos, mentres que outras necesitan só corte e conformado
• Os espesores dos materiais varían considerablemente ao longo da ensamblaxe
• Os requisitos de prazo de entrega difiren entre as categorías de compoñentes

A estratexia híbrida require traballar con fornecedores capaces de ambas as tecnoloxías — e obxectivos o suficiente para recomendar o método axeitado para cada peza, en vez de impulsar todo cara ao seu proceso preferido. Busque socios que fagan preguntas detalladas sobre o seu conxunto completo de montaxe, en vez de centrarse estreitamente nos compoñentes individuais.

Cando implicar aos enxeñeiros de utillaxes cedo:

Os proxectos de estampación máis exitosos comparten un patrón común: a colaboración en enxeñaría comeza durante o deseño inicial do produto, non despois de que as xeometrías queden fixadas. A implicación temprana permite:

• Optimización do deseño para a fabricación – Axustes menores na xeometría que melloran dramaticamente a eficiencia da estampación
• Validación da selección do proceso – Confirmación de que o tipo de matriz previsto se axusta realmente ás necesidades da peza
• Refinamento da especificación do material – Aliñación das eleccións de material coas necesidades de conformado e os obxectivos de custo
• Racionalización das tolerancias – Identificar qué dimensións requiren un control estrito fronte ás que permiten tolerancias máis laxas para reducir custos sen afectar a funcionalidade

O custo da consultoría en enxeñaría de utillaxes durante as fases de deseño é insignificante comparado co gasto de modificar as utillaxes de produción —ou peor, descartar por completo os moldes— porque as pezas non se poden formar segundo o especificado. Trate a participación inicial da enxeñaría como un seguro contra problemas posteriores.

Unha vez establecido o seu marco de decisión e identificados os erros comúns, está preparado para avaliar os seus proxectos específicos de forma sistemática. O paso final consiste en sintetizar todas estas consideracións en recomendacións claras baseadas en perfís típicos de proxectos —e na identificación do socio de fabricación axeitado para executar a súa aproximación escollida.

Recomendacións finais para a selección dos seus moldes de estampación

Xa analizou as comparacións técnicas, examinou as estruturas de custo, revisou os patróns do sector e desenvolveu o seu marco de decisión. Agora é o momento de traducir toda esa análise en orientación clara e aplicable. Que perfís específicos de proxecto apuntan inequivocamente cara aos troqueis progresivos? Cando se converte a tecnoloxía de transferencia na opción obvia? E, quizais, o máis importante: como atopar un socio de fabricación capaz de ofrecer recomendacións obxectivas en vez de impulsalo cara á tecnoloxía que simplemente prefira?

Vamos desentrañar a complexidade restante con recomendacións directas baseadas en escenarios típicos de proxectos. Sexa que está lanzando unha nova liña de produtos ou optimizando a produción existente, estas directrices proporcionan a claridade necesaria para avanzar con confianza.

Mellor opción para pezas sinxelas de alto volume

Cando o seu perfil de produción coincide con estas características, os troqueis progresivos ofrecen vantaxes indiscutibles:

• Volumes anuais superiores a 100.000 unidades – O dividendo da automatización entra en vigor, reducindo os custos por peza potencialmente por debaixo de 0,01 $
• Dimensións das pezas dentro das restricións de anchura da bobina – Normalmente menos de 24 polgadas permite un alimentación eficiente da tira
• Xeometrías realizables mentres están unidas á tira portadora – Operacións de troquelado, perforación, dobrado e conformado superficial
• Espesor do material entre 0,1 mm e 4 mm – O punto óptimo para a eficiencia do proceso de estampación progresiva
• Velocidade priorizada fronte á complexidade xeométrica – 100-500+ golpes por minuto maximizan o rendemento
• Requisitos de tolerancia consistentes (alcanzable ±0,01 mm) – O rexistro integrado mantén a precisión ao longo de millóns de ciclos

As ferramentas progresivas sobresalen nestes escenarios porque a operación continua alimentada por tira elimina a manipulación entre estacións. Cada golpe de prensa produce múltiples operacións simultáneas: corte na estación un, perforación na estación dous e conformado na estación tres. Esta paralelización xera unha eficiencia que os métodos de transferencia simplemente non poden igualar para xeometrías compatibles.

Se a súa peza se pode fabricar mentres está unida a unha tira portadora e os volumes xustifican o investimento en ferramentas, as matrices progresivas case sempre ofrecen o menor custo total de produción.

As aplicacións típicas perfectamente adecuadas para solucións de ferramentas e matrices progresivas inclúen terminais de conectores eléctricos, soportes e clips automotrices, compoñentes de blindaxe electrónica, ferraxería de montaxe para electrodomésticos e calquera compoñente de pequeno a medio tamaño e alta precisión fabricado en cantidades considerables.

Mellor opción para pezas complexas de baixo a medio volume

A tecnoloxía de troquelado por transferencia convértese na súa clara gañadora cando os requisitos do proxecto inclúen:

• Operacións de estirado profundo que superan contornos superficiais – Copas, carcacas e envolventes que requiren un desprazamento significativo de material
• Tamaños de peza que superan as limitacións da anchura da bobina – Láminas máis grandes que non se poden alimentar en forma de faias
• Requisitos de conformado multi-eixe – Características en múltiples caras que requiren rotación ou volteo da lámina
• Espesor do material de 0,5 mm a 12 mm ou máis – Calibres máis grosos que demandan etapas de conformado controladas
• Volumes anuais de 50.000+ pezas para xeometrías complexas – Suficientes para xustificar o investimento en ferramentas especializadas
• Flexibilidade priorizada para deseños complexos – Cada estación independente optimiza operacións de conformado específicas

Os produtos de ferramentas de transferencia destacan porque as láminas individuais móvense libremente entre estacións, posibilitando operacións de conformado imposibles cando o material permanece unido á faiña. Segundo un análisis do sector, a estampación con matrices de transferencia permite maior flexibilidade na manipulación e orientación das pezas, polo que resulta adecuada para deseños e formas complexas que definen os paneis carroceros automobilísticos, as cubertas de electrodomésticos e os compoñentes estruturais.

Cando a súa aplicación require capacidades que só poden ofrecer as matrices de transferencia, as comparacións de volume pasan a ser consideracións secundarias. Ningún volume de produción fai viable a estampación progresiva para pezas que requiran manipulación da lámina: a capacidade precede á economía nestas avaliacións.

Colaborar co fabricante de ferramentas axeitado

Esta é a realidade que separa os proxectos de estampación exitosos dos fracasos onerosos: a selección do fabricante é tan importante como a selección da tecnoloxía. O mellor deseño de matrices non significa nada se o seu fornecedor carece da profundidade de enxeñaría necesaria para executalo adecuadamente — ou se o presiona cara a solucións inadecuadas porque só se especializa nunha tecnoloxía.

Que distingue a un socio ideal en ferramentas?

• Capacidade dual en tecnoloxía – A experiencia tanto en deseños de matrices progresivas como en matrices de transferencia garante recomendacións obxectivas baseadas nas súas necesidades reais
• Certificación en xestión da calidade – A certificación IATF 16949 demostra o control de procesos a nivel automotriz e o compromiso coa mellora continua
• Capacidades avanzadas de simulación – A análise por CAE identifica posibles defectos na conformación antes de comezar a construción das ferramentas, evitando iteracións onerosas
• Servizos de prototipado rápido – A capacidade de obter a primeira mostra rapidamente valida os deseños con celeridade, acelerando o seu cronograma de produción
• Consultoría enxeñeril durante as fases de deseño – A implicación temprana optimiza a xeometría das pezas para o método de estampación escollido
• Análise transparente dos custos – Avaliación sincera da economía total da produción, non só das cotizacións iniciais para as ferramentas

As solucións de matrices de estampación de precisión de Shaoyi son un exemplo desta aproximación integral. As súas servizos de estampación automotriz combinan a certificación IATF 16949 con simulacións avanzadas por CAE que detectan posibles problemas antes de cortar o metal, conseguindo unha taxa de aprobación no primeiro intento do 93 %, o que minimiza os caros ciclos de proba e erro. Coas súas capacidades de prototipado rápido, que producen mostras en tan só 5 días, o seu equipo de enxeñaría axuda aos fabricantes a validar os deseños de forma rápida, garantindo ao mesmo tempo que as ferramentas cumpren os estándares de calidade exigidos polos fabricantes de equipos orixinais (OEM) tanto para aplicacións progresivas como para aplicacións de transferencia.

O parceiro de fabricación axeitado fai preguntas detalladas sobre os seus requisitos completos de produción antes de recomendar a tecnoloxía, non despois. Debería cuestionar as suposicións, identificar oportunidades de optimización e ofrecer orientación sincera, incluso cando iso signifique recomendar solucións máis sinxelas.

Preguntas que facer aos posibles fornecedores de utillaxes:

• Ofrecen tanto capacidades de deseño de matrices progresivas como de matrices de transferencia?
• Que certificacións de calidade manteñén a súa instalación?
• Como validan os deseños de utillaxes antes da súa construción?
• Cal é a súa taxa típica de aprobación na primeira proba?
• Poden proporcionar prototipos rápidos para validar os deseños?
• Revisarán os enxeñeiros os seus debuxos de pezas para optimizar a fabricabilidade?

O seu camiño adiante

A decisión entre troquel de transferencia e troquel progresivo reducíse, en última instancia, a axustar o perfil específico do seu proxecto ás capacidades e á economía de cada tecnoloxía. As vantaxes do proceso de estampación progresiva predominan en escenarios de alto volume con xeoemetrías compatibles. Os troqueis de transferencia convértense en esenciais cando a complexidade da peza require manipulación da chapa e liberdade de conformado.

Lembre o principio fundamental: a capacidade precede á economía. Se a súa peza require características propias dos troqueis de transferencia, ningúnha vantaxe de volume fai viables os métodos progresivos. Por outra banda, forzar pezas simples de alto volume a través de operacións de transferencia infla permanentemente o custo por peza sen obter beneficio algun.

Para conxuntos complexos que conteñen tipos diversos de compoñentes, non imponga unha solución baseada nunha única tecnoloxía. A aproximación híbrida —troqueis progresivos para pezas simples de alto volume xunto con troqueis de transferencia para xeoemetrías complexas— adoita ofrecer a mellor economía total.

O máis importante é implicar a enxeñeiros experimentados en ferramentas dende as fases iniciais do seu proceso de deseño. A inversión en consultoría nas fases iniciais supón só unha fracción do custo de modificar as ferramentas de produción — e evita os costosos erros que se producen cando as xeometrías se fixan antes de validar a súa fabricabilidade.

Preparado para explorar as súas opcións de matrices de estampación cun equipo que ofrece tanto tecnoloxías como orientación obxectiva? Visite As solucións de troquelado automotriz de Shaoyi para descubrir como as súas capacidades integrais de deseño e fabricación de moldes poden acelerar o seu cronograma de produción, garantindo ao mesmo tempo unha calidade que cumpra os estándares máis exixentes dos fabricantes de equipos orixinais (OEM).

Preguntas frecuentes sobre matrices de transferencia fronte a matrices progresivas

1. Cal é a diferenza entre troques progresivas e troques de transferencia?

As matrices progresivas usan material alimentado en bobina que avanza a través de múltiples estacións mentres permanece unido a unha tira portadora, conseguindo 100-500+ golpes por minuto para pezas pequenas de alta produción. As matrices de transferencia empregan dedos mecánicos ou automatización para mover as láminas individuais entre estacións independentes, o que permite estirados profundos, pezas máis grandes e operacións de conformado multi-eixe que resultan imposibles coas técnicas progresivas. As matrices progresivas son especialmente adecuadas para volumes superiores a 100.000 pezas anuais, mentres que as matrices de transferencia resultan rentables por riba das 50.000 pezas no caso de xeometrías complexas.

2. Cales son as desvantaxes do estampado con punzón progresivo?

A estampación con matrices progresivas ten varias limitacións: o tamaño das pezas está restrinxido pola anchura da folla (normalmente inferior a 24 polgadas), as capacidades de estirado profundo están limitadas a contornos pouco profundos, e o investimento inicial en utillaxes oscila entre 15.000 $ e máis de 100.000 $. Non son factibles as pezas que requiren conformado multi-eixe, rotación da chapa ou operacións que non poden realizarse mentres a peza permanece unida á tira portadora. Ademais, os prazos de entrega máis longos (de 8 a 16 semanas) para o deseño de utillaxes complexas e o risco de rotura dos punzóns durante a fabricación poden afectar os plans de produción.

3. Que é unha matriz progresiva?

Unha matriz progresiva é unha ferramenta para o traballo dos metais que realiza múltiplas operacións de estampación —cortado, perforación, dobrado, conformado e corte— nun só paso automatizado. O material alimentado en bobina avanza a través de 4 a 20 estacións cun paso preestablecido, realizando cada golpe da prensa o procesamento simultáneo de distintas seccións da faiña. Este deseño integrado permite velocidades de produción de 100 a 500+ pezas por minuto, tolerancias de ±0,01 mm e taxas de desperdicio de material inferiores ao 5 %, polo que resulta ideal para a fabricación en grandes volumes de conectores eléctricos, soportes automotrices e compoñentes de precisión.

4. Cando debo escoller a estampación con matriz de transferencia fronte á estampación con matriz progresiva?

Escolla a estampación con troquel de transferencia cando as súas pezas requiren tiradas profundas que superen contornos superficiais, dimensións maiores que as restricións de anchura da bobina, conformado multi-eixe con rotación ou volteo da chapa, ou un grosor de material de 0,5 mm a 12 mm ou máis. Os troqueis de transferencia son especialmente adecuados para paneis de carrocería automobilística, carcassas de electrodomésticos, compoñentes estruturais e soportes complexos tridimensionais. Un volume anual de 50.000 pezas ou máis xeralmente xustifica o investimento en utillaxe, e a eliminación do desperdicio da banda portadora pode compensar os tempos de ciclo máis lentos, especialmente cando se utilizan materiais caros como o latón ou aleacións especiais.

5. Como calculo o custo total de propiedade dos troqueis de estampación?

Calcule o custo total de propiedade utilizando: CTP = Investimento inicial + Custos operativos + Custos de mantemento + Custos por paradas non programadas – Valor residual. Inclúa o prezo de adquisición das ferramentas, a instalación, as probas de funcionamento, o consumo enerxético, o mantemento programado, os servizos de afilado e a produción perdida durante as paradas non programadas. As matrices progresivas poden necesitar un mantemento máis frecuente, pero ofrecen unha vida útil de 500 000 a máis de 2 millóns de ciclos. As matrices de transferencia requiren un servizo adicional dos compoñentes de automatización. Un mantemento preventivo que custe $2 000 anuais pode evitar fallos non planificados que supoñen un custo de $500+ por hora en produción perdida.
