Como funcionan os troqueis de troquelado de metal

Alguna vez te preguntaches como unha lámina plana de aceiro se transforma nun soporte preciso, unha peza automotriz complexa ou o marco do teu dispositivo favorito? A resposta atópase na marabilla enxeñeira coñecida como matriz de estampación de metal . Soa complicado? Analicemos o que é un troquel de troquelado, como funciona e por que entender a súa anatomía é fundamental para dominar o oficio de ferramentas e troqueis.

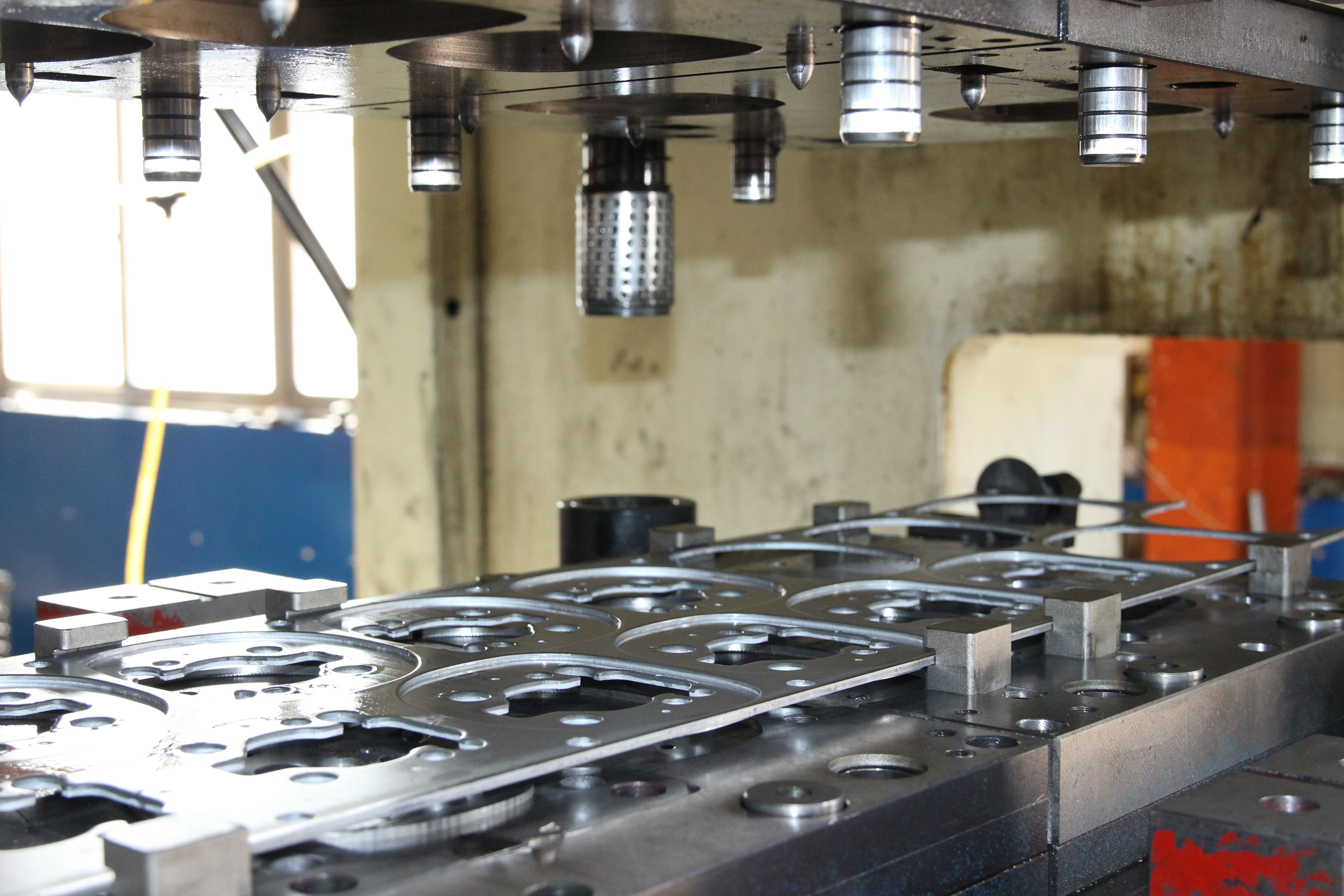

Que é un Troquel de Troquelado de Metal?

Un troquel de troquelado de metal é unha ferramenta de prensa personalizada que corta, forma ou moldea chapa metálica aplicando forza mediante unha prensa de troquelado, utilizando compoñentes de punzón e matriz apareados para obter pezas consistentes e de alta precisión.

Na práctica de ferramentas e troqueis, un matriz de estampación de metal é un instrumento resistente e de precisión—normalmente fabricado con aceiro para ferramentas endurecido ou outros materiais resistentes ao desgaste—deseñado para cortar ou formar repetidamente chapa metálica en formas específicas. Cando se coloca dentro dunha prensa de troquel (ás veces chamado ferramenta de prensa), as metades superior e inferior do conxunto de troquel xúntanse, impulsadas polo cabezal da máquina, para exercer unha forza controlada sobre o metal. Este proceso é fundamental na fabricación de alto volume en industrias como a automobilística, electrónica e electrodomésticos.

Compóñentes Principais dun Conxunto de Troquel

Imaxina que miras no interior dun conxunto de troquel. Observarás varios compoñentes clave, cada un cunha función vital:

• Placas de Troquel / Sapatas / Conxunto de Troquel: A base estrutural para montar todos os demais compoñentes do troquel. Xeralmente feitas de aceiro ou aluminio, estas placas están mecanizadas de forma plana e paralela para garantir precisión e resistencia. As sapatas superior e inferior, ensambladas con pernos guía, forman o conxunto completo de troquel.
• Punsóns: Ferramentas endurecidas que se moven cara abaixo para cortar ou conformar a chapa metálica. A súa forma de punta (redonda, cadrada, personalizada) determina o orificio ou forma resultante. Os punsóns están fixados na sapata superior do troquel.
• Bloque de Troquel / Botón de Troquel: O compoñente inferior cunha abertura que coincide co punzón. Proporciona a beira de corte oposta e absorbe a forza de formado ou corte.
• Expulsadores: Placas cargadas por mola ou fixas que manteñen a chapa metálica plana e a separan do punzón despois de cada ciclo de prensado, evitando atascos e asegurando unha liberación constante das pezas.
• Pins de guía e buxes: Postes e casquillos rectificados con precisión que alíñan as sandalias superior e inferior do troquel en cada movemento, asegurando exactitude repetible.
• Bloques de talón e placas de talón: Reforcen o conxunto do troquel, absorben o empuje lateral e prevén o desalíneo durante operacións excéntricas ou de alta forza.
• Molas (de espiral, de gas ou de uretano): Proporcionan a forza necesaria para suxeitar, separar ou formar o metal. A selección da mola depende da forza requirida, vida útil e custo.
• Retenedores: Suxeitan os punzóns e seccións do troquel nas súas posicións correctas dentro do conxunto do troquel, permitindo un mantemento rápido e un alixiñamento preciso.
• Almofadas de presión e almofadas de estirado: Sostén ou controla o metal durante as operacións de conformado e estirado, asegurando un fluxo adecuado do metal e minimizando defectos.

Cada conxunto de troques pode personalizarse con características adicionais, como sensores para a supervisión do proceso ou retenedores especiais para formas complexas.

Como os troques moldean a chapa metálica: corte, punzonado, conformado e máis

Entón, como transforma realmente un troque metálico a chapa metálica? A resposta atópase nas operacións específicas realizadas dentro da prensa de troque:

• Recorte: O troque recorta unha forma plana (o "blanco") da chapa. O branco convértese na peza final; o material restante é refugo.
• Perforación: Os punzóns crean furos ou ranuras no metal. Neste caso, a peza eliminada é refugo, e a chapa é o produto.
• Formación: O troque dobra ou dá forma ao metal sen cortalo, producindo reboros, nervios ou curvas.
• Acuñado: O troque comprime o metal entre dúas superficies, imprimindo detalles finos ou características nítidas con alta forza.

Outros procesos relacionados inclúen recorte, corte parcial e estirado—cada un adaptado para producir características ou xeometrías específicas na chapa metálica.

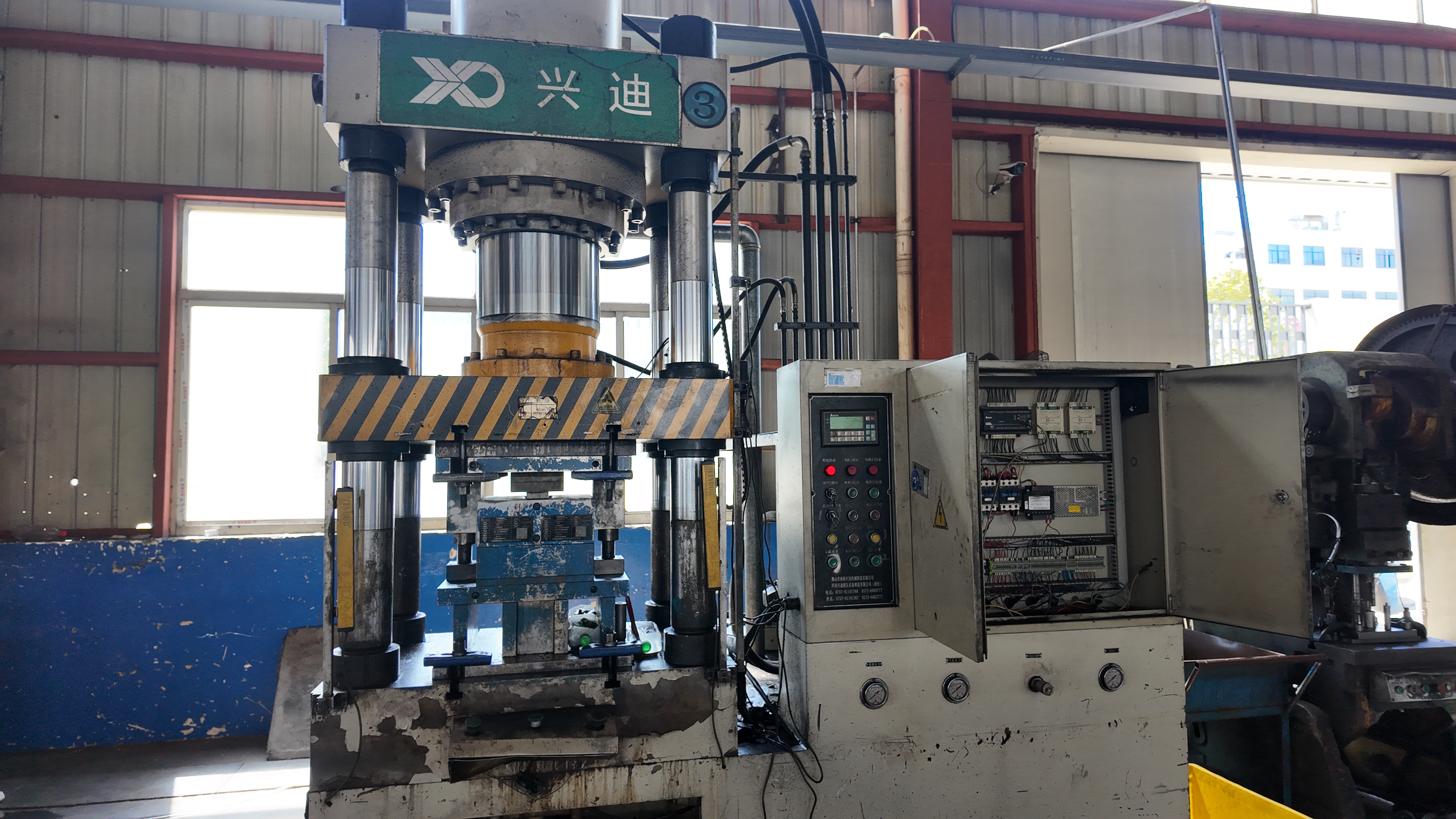

Conxunto de troquel vs. Prensa de troquel: Aclarando a confusión

É fácil confundir os termos. O conxunto de troquel é a ferramenta que contén todos os compoñentes de traballo, mentres que a prensa de troquel (ou ferramenta de prensa) é a máquina que fornece a forza. Os dous traballan xuntos: a prensa move o conxunto de troquel, e o conxunto de troquel forma o metal.

Referencia rápida: Compomentes principais do troquel e as súas funcións

• Placas/Sapatas do troquel: Base para o conxunto do troquel
• Punzón: Corta ou forma o metal
• Bloque/Botón do troquel: Recibe o punzón e absorbe a forza
• Expulsor: Retira o metal do punzón
• Pines/buxes de guía: Asegura un aliñamento preciso
• Bloques/Placas de talón: Evitan o movemento lateral
• Molas: Proporcionan forza de suxeición/expulsión
• Retenedores: Suxeitan punzóns e seccións
• Almofadas de presión/estirado: Controlan o fluxo/formación do metal

Comprender estes compoñentes e operacións dávache un modelo mental sólido sobre como funciona unha punzón de estampado metálico—e por que dominar os conxuntos de punzones é fundamental para calquera carreira en ferramentas e punzones ou estampado de chapa metálica.

Elixir entre tipos de punzóns de estampado

Enfrentado a un novo deseño de peza, poderías preguntarte: Cal tipos de matrices de estampado ofrecerá os mellores resultados para o teu proxecto? Sexa que esteas planeando unha produción de alto volume ou un prototipo personalizado, comprender as vantaxes e compensacións de cada tipo de punzón é esencial para optimizar o teu proceso de estampado de chapa metálica.

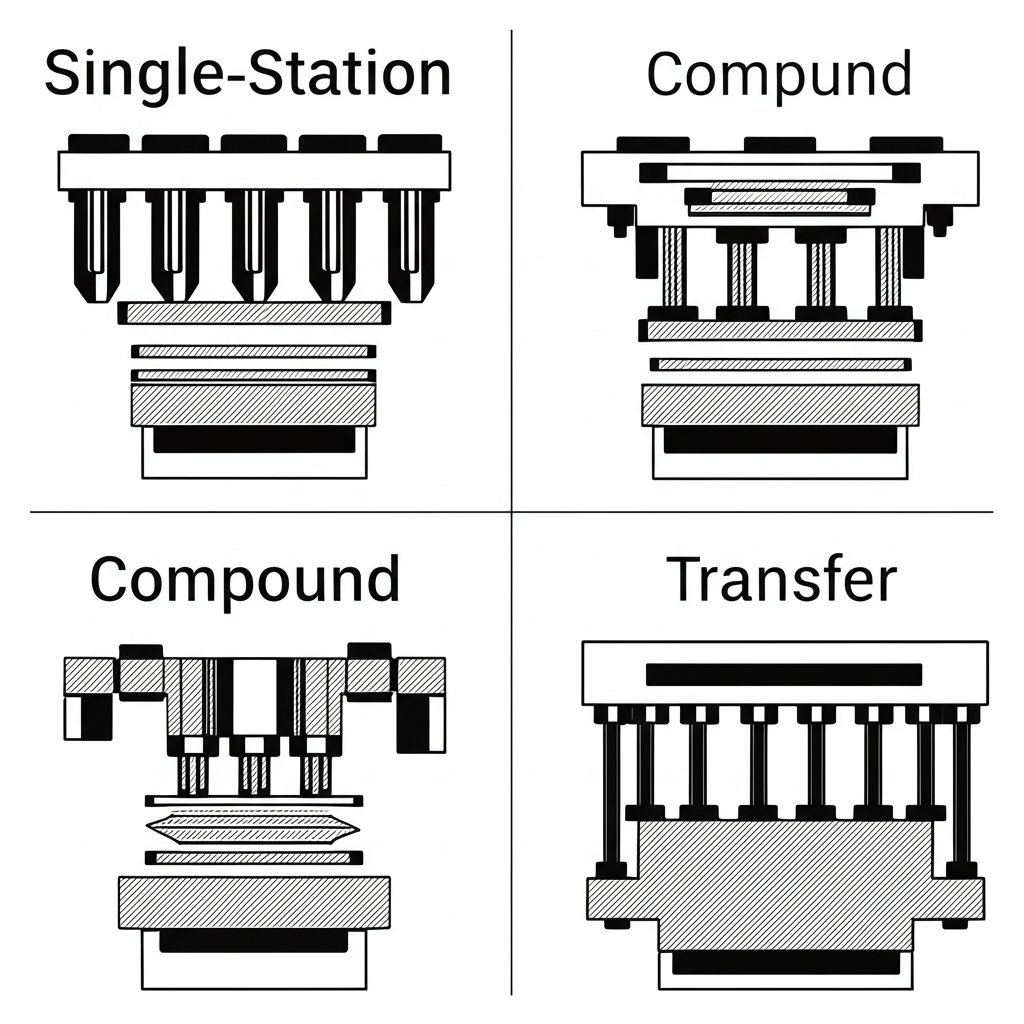

Punzóns progresivos vs de transferencia vs compostos

Imaxina que tes a tarefa de producir miles de soportes complexos, ou talvez só unhas poucas conexións de forma personalizada. A punzón que elixas afecta directamente á eficiencia, ao custo e á calidade final da peza. Analicemos os tipos principais:

Cada enfoque ten o seu nicho. Por exemplo, morre progresivo destacan en producións de alta velocidade e alto volume onde cada tira de material sofre unha serie de operacións nun só paso continuo. Esta é a opción preferida para clips automotrices, terminais eléctricos e outros artigos producidos en masa onde o proceso de estampado de chapa metálica debe ser tanto eficiente como reproducible.

Por contra, estampado por Transferencia brilla cando é necesario formar paneis grandes ou pezas de estampado profundo que requiren que a peza sexa separada da fenda de material e transferida a través de múltiples estacións—pense en carcasas de electrodomésticos ou paneis de carrocería automotriz.

Estampación con troque composto é a opción para pezas planas de alta precisión nas que o punzonado e o taladrado deben producirse con alixamento perfecto, todo nun só movemento de prensa. É unha preferida para arandelas, xuntas e outras compoñentes que requiren tolerancias estreitas pero non formas complexas.

Cando ten sentido o utillaxe dunha soa estación

Non todos os traballos requiren un conxunto de troquel sofisticado. Se a súa serie de produción é pequena ou espera cambios frecuentes no deseño, un troquel dunha única estación (ás veces chamado troquel de punzón único) pode ser o máis económico. Estes troqueis son sinxelos de deseñar, rápidos de instalar e rentables para prototipos ou pezas de baixo volume. Con todo, a súa menor eficiencia e maiores necesidades de man de obra fainos menos adecuados para produción en masa.

Factores na selección do tipo de troquel: un camiño práctico de decisión

Escoller o troquel axeitado para o seu proceso de estampado de chapa metálica vai máis alá da simple xeometría da peza. Aquí ten unha guía paso a paso para axudalo a decidir:

1. Avaliar a Xeometría da Peza: É a súa peza plana/simple, ou require múltiples formas e furos?
2. Estimar o Volume de Produción: Vai producir centos, miles ou millóns?
3. Revisar os Requisitos de Tolerancia: Necesita precisión ultraelevada, ou son aceptables as tolerancias estándar?
4. Considerar o Tipo e Espesor do Material: Os metais máis brandos poden funcionar con troqueis estándar; os materiais máis duros ou grosos poden requerir solucións personalizadas.
5. Planificar o método de alimentación: Usará alimentación en bobina (ideal para troques progresivos) ou laminillas (moito usadas con troques de transferencia)?
6. Analizar o custo e o prazo de entrega: Ter en conta o investimento en utillaxes, o tempo de preparación e as taxas de desbotado esperadas.

Ao seguir este percorrido de decisión, pode adaptar a súa aplicación ao tipo de troque axeitado—equilibrando custo, eficiencia e calidade das pezas en cada paso do camiño.

A continuación, imos revisar o fluxo de traballo que o leva desde o debuxo da peza ata un troque construíbel, asegurando que os seus utillaxes de estampación ofrezen resultados fiábeis na produción.

Fluxo de traballo de deseño de troques: da peza á produción

Cando ten unha peza estampada rematada nas mans, é fácil esquecer a planificación e enxeñaría rigorosas que lle deron vida. Pero detrás de cada execución de produción fiabil está un proceso sólido deseño de matrices de estampación proceso—un que equilibra a fabricabilidade, o custo e a calidade desde o primeiro esbozo. Quéreste saber como converter un debuxo de peza nun conxunto de troquelado de alto rendemento? Recorramos o fluxo de traballo, fase por fase, empregando as mellores prácticas comprobadas dos líderes do sector.

Do debuxo da peza ao deseño da banda

1. Captación de requisitos : Comeza analizando o debuxo da peza. Pregúntate: é o estampado a forma máis eficaz de fabricar esta peza? Comproba se hai formas complexas, radios estreitos ou características que poidan causar fisuración ou arrugas. Este é o teu primeiro punto de control de deseño para fabricabilidade (DFM).
2. Confirmación do material e espesor : Confirma o tipo de material da chapa, o espesor e a dirección do grano. Estes datos determinan cada decisión posterior en deseño de punzón para estampado de metal .
3. Selección do proceso e planificación das estacións : Decide o proceso de estampado—progresivo, por transferencia ou composto—en función da complexidade da peza e do volume. Planifica o número e tipo de estacións necesarias para cada operación.
4. Deseño da banda e optimización do aninhado : Desenvolver un deseño de banda que detalle como se moverá a chapa a través de cada estación. Optimizar para minimizar os restos, maximizar a resistencia do portador e usar o material de forma eficiente.

• Lista de comprobación para esta fase:
  • Revisar a dirección do grano para as operacións de conformado
  • Asegurar a web mínima entre características
  • Validar a resistencia do portador para troques progresivos
  • Planificar unha xestión eficaz dos restos
  • Ter en conta a dirección do rebarbado e a expulsión

Secuenciación de Operacións para Estabilidade

5. Piloto e Avance do Alimentador : Deseñar pilotis e mecanismos de alimentación para asegurar que a banda se move con precisión de estación a estación. Considerar estacións inactivas se é necesario para estabilidade ou para colocar seccións de ferramentas máis grandes ( O Fabricante ).
6. O dimensionamento do bloque e o respaldo : Dimensione os bloques de punzón e engada placas de respaldo para soportar as forzas de conformado e evitar a flexión. Comprobe que o conxunto completo do troquel caiba dentro da cama da prensa obxectivo e da altura de peche.
7. Xogos e raios : Especifique os xogos entre punzón e matriz e os raios das esquinas en función do material e espesor. Uns xogos axeitados axudan a reducir rebarbas e prolongar a vida da ferramenta.
8. Estacións de conformado e cordóns de embutición : Ordene as operacións de conformado para minimizar o retroceso elástico (springback) e as liñas de impacto. Engada cordóns de embutición ou nervios para controlar o fluxo do material e reforzar os portadores se é necesario.

• Lista de comprobación para esta fase:
  • Comprobe a selección axeitada dos elevadores e molas de retorno
  • Confirme que todas as características estean soportadas durante o conformado
  • Revise posibles puntos febles nas bandas transportadoras
  • Planexe a dirección da rebarba—cara abaixo para facilitar a súa eliminación

Orientación, Extracción e Estratexia de Sensores

9. Cames/Accións Laterais : Integre cames ou accións laterais se a peza require características que non se poden facer cun golpe recto da prensa. Asegure o tempo e o espazo adecuados para todos os elementos móviles.
10. Sensores e Prevención de Erros : Incorpore sensores para detectar fallos de alimentación, presenza da peza e fin da banda. Engada características de prevención de erros para evitar impactos dobres ou material mal aliñado. Isto é esencial para as ferramentas modernas de estampación e produción en alta volume.
11. Plan de Proba e Criterios de Aceptación : Antes de entregar a matriz para produción, elabore un plan de proba. Defina os criterios de aceptación para as dimensións da peza, altura do rebarbado e acabado superficial. Utilice ferramentas de simulación dixital (como FEA) para predicer problemas tales como retroceso ou desgarro, e refine o deseño da matriz antes de tallar o aceiro.

• Lista de comprobación para esta fase:
  • Confirme que todos os pernos guía e buxes están especificados para o aliñamento
  • Planexe o deseño da placa extractor para unha liberación consistente da peza
  • Especifique os tipos e localizacións dos sensores
  • Documentar todas as características críticas para a calidade para a inspección

“Un enfoque sistemático e de múltiples etapas ao deseño de estampación metálica é a forma máis segura de minimizar erros costosos e garantir unha produción fiable e de alta calidade.”

Boas prácticas para o deseño de troques de estampación e ferramentas

• Valida sempre o deseño da peza en canto á súa fabricabilidade antes de comezar o procesamento do troque
• Itera os deseños das bandas para maximizar o uso do material e minimizar os puntos débiles
• Aproveita a simulación dixital para predicer o retroceso elástico e as forzas
• Documenta cada fase—os debuxos claros, a lista de materiais (BOM) e os criterios de inspección son esenciais para unha montaxe e resolución de problemas sen interrupcións no troque

Ao seguir este fluxo de traballo estruturado, crearás ferramentas de estampación robustas e rentables que ofrezen resultados consistentes na liña de produción. A continuación, profundizaremos nas calculacións esenciais e na lóxica de dimensionamento que sosteñen un procesamento de troques fiabilizable e a selección de prensas

Cálculos esenciais para ferramentas fiabes

Cando chega o momento de converter o deseño do coiro na realidade, os cálculos correctos marcan a diferenza entre unha produción sen problemas e sorpresas custosas no taller. Pero por onde comezar? Analicemos as fórmulas e lóxicas clave que todo enxeñeiro debería coñecer ao planificar un proceso de estampado de metal —dende o xogo entre punzón e coiro ata a tonelaxe da prensa e máis alá. Imaxina que estás especificando un novo coiro para prensa : estes cálculos son o teu mapa cara a unha operación robusta, eficiente e segura.

Xogo e Condicións das Beiras

Fixárate algunha vez en como un corte limpo ou unha beira desigual poden determinar o éxito ou fracaso dunha peza estampada? Aí é onde entra o xogo entre punzón e coiro. O xogo é o espazo entre as beiras do punzón e do coiro: se é demasiado pechado, corres o risco dun desgaste excesivo e rotura das ferramentas; se é demasiado aberto, verás rebarbas e características fóra de tolerancia. Así é como facelo ben:

• A materia prima é importante: Os materiais máis duros e grosos requiren xogos maiores; os máis brandos e finos necesitan menos.
• Regra Xeral Estándar: Unha tolerancia típica é o 10% do grosor do material por cada lado, pero pode chegar ata o 20% para metais máis duros ou unha maior duración da ferramenta.
• Excepción de punzonado fino: Para pezas ultra precisas, as tolerancias poden baixar por debaixo do 5%—pero isto supón un maior esforzo no troquel e reduce a vida útil da ferramenta.

"A tolerancia axeitada garante cortes limpos e precisos con mínimos rebarbados e maximiza a vida útil das ferramentas de troquelado."

Para calcular a tolerancia real: Tolerancia (por cada lado) = Grosor do material × Porcentaxe recomendada (p. ex., chapa de 0,8 mm × 10% = 0,08 mm por cada lado).

Tonelaxe e selección de prensa

Elixir a prensa adecuada non se trata só de forza bruta—trátase de adaptar as túas necesidades de troquelado e prensado ás capacidades da prensa. Os dous cálculos máis comúns son para corte/punzonado e para dobrado/formado:

• Para embutición: P (toneladas) = Perímetro × Espesor × Resistencia ao Corte × Factor de Seguridade
• Para dobrado: P (kgf) = Coeficiente de Corrección × Lonxitude de Dobre × Espesor × Resistencia á Tracción / Anchura en V

Vexámolo na práctica. Supoñamos que estás a facer a embutición dunha peza de 100 mm de perímetro a partir de acero inoxidable de 3 mm de espesor (resistencia ao corte = 53 kgf/mm², factor de seguridade = 1,1):

• P = 100 mm × 3 mm × 53 kgf/mm² = 15.900 kgf → 15,9 toneladas métricas

Ao escoller unha prensa, é necesario considerar un factor de seguridade (normalmente 1,1-1,3), polo que debe escollerse unha prensa cunha forza nominal maior de 15,9 × 1,1 = 17,49 toneladas.

Para unha operación de formado con troquel en chapa metálica, comprobe sempre que o seu troquel escollido coiro para prensa cabe dentro da altura de peche, a correría e o tamaño da mesa da prensa. Non esqueza ter en conta a carga excéntrica e os requisitos de enerxía, especialmente para troqueis progresivos ou troqueis grandes de transferencia.

Compensación de Dobre e Forza do Pretoxas

Xa lle ocorreu que unha peza se rachara ou non encaixara despois do dobrado? O cálculo da compensación de dobre e da forza do pretoxas é a súa garantía:

• Corrección de Dobrez: O material adicional necesario para compensar o estiramento durante o dobrado. Aínda que as fórmulas varían, consulte sempre as propiedades do material e a xeometría da peza para obter resultados precisos.
• Forza do Pretoxas: A forza descendente que evita que o material se arrugue ou escorregue durante estirados profundos. O dimensionamento desta forza require coñecer a resistencia á fluencia do material, o grosor e a forma da peza.

Para a maioría matriz de chapa metálica de operacións, os fabricantes usan ferramentas de simulación ou datos empíricos para axustar con precisión estas configuracións. Pero como regra xeral, é mellor pecar por precaución: unha forza de prensa chapas insuficiente pode estragar unha execución, mentres que unha forza excesiva pode afinar ou romper a peza de traballo.

"Un troquel de estampado ben calculado reduce o retraballo, prolonga a vida útil da ferramenta e mantén o proceso de estampado funcionando sen problemas."

Táboa de consulta rápida: entradas clave e fórmulas para estampado e prensado

• Sempre confirme as propiedades do material (resistencia ao corte, resistencia á tracción) a partir das fichas técnicas ou especificacións fornecidas polo fornecedor.
• Aplique un factor de seguridade (normalmente 1,1–1,2) para ter en conta as variacións no proceso de estampado.
• Comprobe a altura pechada da prensa, o tamaño da bancada e os límites de carga excéntrica antes de finalizar a selección do troquel.

Ao dominar estes cálculos, asegurará que as súas estampación e prensado operacións sexan fiábeis, rentables e listas para a produción. A continuación, exploraremos como inspeccionar e controlar a calidade de cada peza estampada que sae da súa liña.

Control de Calidade e Aspectos Esenciais do Toleranciado

Cando está buscando resultados impecábeis, como sabe se as súas pezas estampadas realmente cumpren os requisitos? troquel de precisión e estampación imaxe un escenario no que cada lote de compoñentes estampados funciona perfectamente na liña de montaxe: sen rebabas inesperadas, sen furos elípticos nin sorpresas na auditoría. Alcanzar este nivel de calidade non é casualidade; é o resultado de criterios de aceptación ben definidos, métodos de inspección robustos e documentación recoñecida no sector. Analicemos como é o "bo" para metal en chapa estampado e pezas de acero estampadas , para que poida establecer un estándar claro e superar cada auditoría con confianza.

Criterios de Aceptación Clase A: Que Establece o Nivel?

Non todos os defectos son iguais. No mundo do estampados de chapa metálica , a calidade clasifícase normalmente por gravidade — Clase A, B e C — para que os equipos poidan priorizar os problemas que deben resolverse de inmediato. Os defectos Clase A son os máis críticos: son visibles para usuarios sen formación, afectan á función ou axuste, ou serían completamente inaceptables para os clientes. Por exemplo, unha fisura nun soporte estrutural ou unha rebarba considerable que podería ferir a un operario deben ser "congelados" (aislados) tan pronto como se descubran.

• Defectos Clase A: Fendas evidentes, raiados profundos, rebarbas grosas, deformación grave ou características ausentes. Estes defectos fan que pezas estampadas non sexa apto para o uso e debe ser retirado inmediatamente do fluxo de produción.
• Defectos Clase B: Visible pero menos graves—como marcas superficiais lixeiras ou rebarbas moderadas—poden ser reparables ou aceptables en áreas non críticas.
• Defectos Clase C: Só detectables mediante inspección minuciosa ou despois do pulido; poden ser tolerados en zonas ocultas ou non funcionais, sempre que cumpran cos estándares do cliente.

Consulte sempre os debuxos ou especificacións do cliente para coñecer os umbrais exactos de aceptación, e documente calquera desviación para garantir a trazabilidade.

Dimensións Críticas para a Calidade: Que Debe Medir?

Parece complexo? Non ten por que selo. O segredo está en centrarse nas características que afectan verdadeiramente á función, montaxe ou procesamento posterior da peza. Aquí ten unha lista rápida de prioridades de control para a maioría dos metal en chapa estampado e pezas de acero estampadas :

• Altura da Rebarba (especialmente nas beiras recortadas e punzonadas)
• Calidade da beira (sen bordos afiados ou irregulares)
• Planicidade e deformación
• Tamaño do burato e tolerancia posicional
• Recuperación elástica en reborde formado
• Acabado superficial en caras estéticas
• Calidade do desprendemento do portador (para pezas en tiras portadoras)

Para cada característica, insira os límites de medición do seu debuxo ou especificación do cliente—non confíe na memoria. Os marcos ISO 9001 e IATF 16949 requiren que estas características críticas para a calidade (CTQ) sexan documentadas e trazables durante toda a produción.

Métodos de inspección e informes: construír un proceso preparado para auditorías

A inspección non consiste só en atopar defectos—trátase de empregar o método axeitado para cada característica e manter rexistros fiábeis. Aquí ten unha táboa práctica para axudarlle a relacionar os métodos de inspección con características comúns e problemas potenciais:

A frecuencia de inspección e o tamaño da mostra deben coincidir co teu sistema de xestión da calidade—sexa ISO, Six Sigma ou un marco específico do sector automoción como NAAMS. Para cada lote de compoñentes estampados , mantén rexistros claros: informes de inspección do primeiro artigo, verificacións continuas do proceso e certificados de conformidade segundo requirido.

«Valida a forma e a función antes da perfección estética. Unha peza que encaixa e funciona de xeito fiabil é a base da calidade—a mellora estética vén despois».

Normas e documentación do sector: O teu guía para ter éxito na auditoría

Como garantes que os teus troquel de precisión e estampación o proceso resiste ao escrutinio do cliente e do auditor? Comeza referenciando normas establecidas—ISO 9001 para xestión da calidade xeral, IATF 16949 para o sector automoción e NAAMS para compoñentes de matrices. Usa os elementos do PPAP (Proceso de Aprobación de Pezas en Produción) para documentar características CTQ, resultados das inspeccións e accións correctivas. Isto non só constrúe confianza co cliente senón que tamén agiliza a localización de problemas e os esforzos de mellora continua.

Ao centrarse en criterios de aceptación robustos, dimensións críticas para a calidade e métodos de inspección sistemáticos, reducirá o desperdicio, minimizará as reprocesos e entregará pezas estampadas que superen as expectativas. Preparado para manter a súa operación funcionando sen problemas? A continuación, exploraremos como o mantemento preventivo e a resolución rápida de problemas poden manter os seus moldes e prensas en óptimas condicións, asegurando que cada execución cumpra cos seus estándares de calidade.

Mantemento e Resolución de Problemas que Prevén Paradas

Xa lle aconteceu algunha vez que unha máquina de moldes deixase de funcionar no medio dunha produción crucial? Cando depende de xogos de moldes de estampación para manter os pedidos en movemento, incluso un problema menor pode converterse rapidamente nunha entrega perdida e paradas custosas. A solución? Unha aproximación proactiva ao mantemento, combinada cun fluxo de traballo sistemático e rápido para a resolución de problemas. Imos revisar os aspectos esenciais que todo taller necesita para manter os compónentes de moldes de estampación en óptimas condicións e evitar esas reparacións de emerxencia tan temidas.

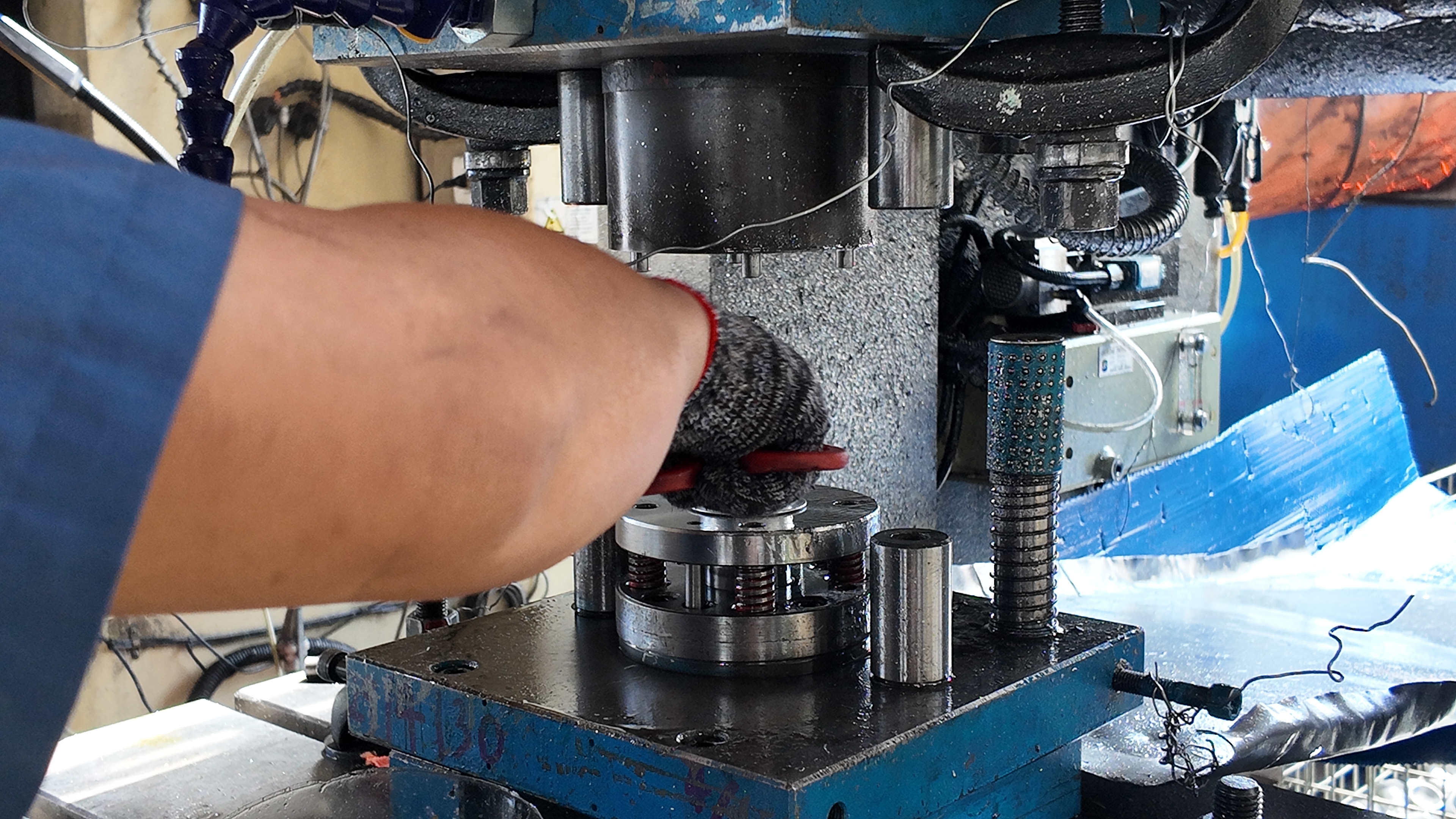

Lista de verificación de mantemento preventivo para xogos de moldes

Imaxina que o mantemento é a túa póliza de seguro para o tempo de actividade. O coidado regular e estruturado prolonga a vida de cada coiro estándar e mantén o teu ferramenta de estampación funcionando sen problemas. Aquí tes unha lista de verificación práctica que podes adaptar á túa operación:

• Limpia todas as superficies da ferramenta e elimina os restos despois de cada execución
• Desbarata punzóns, matrices e expulsadores para evitar a acumulación de material
• Comproba e reabastece a lubricación en todos os puntos de deslizamento e desgaste
• Inspecciona os elementos de fixación para verificar o par correcto e o aperto
• Examina os pernos guía, buxes e bloques de apoio para detectar desgaste ou ralladuras
• Proba a forza dos resortes e substitúe os resortes débiles ou rotos
• Verificar a función do sensor para detección de alimentación incorrecta, presenza de pezas e fin da tira
• Revisar o aliñamento entre os conxuntos de troquel e a máquina de troquelado antes de cada instalación
• Manter repescas dos compoñentes de troquelado de alto desgaste dispoñibles para substitucións rápidas

Seguir un calendario de mantemento preventivo—personalizado segundo a intensidade de uso e rexistrado cun sistema de ordes de traballo—reduce o risco de avarías inesperadas e apoia unha cultura de coidado planificado.

Siga sempre os procedementos de bloqueo/etiquetado antes de facer servizo nunha ferramenta de troquel ou máquina de troquelado. A seguridade non é negociable: nunca traballe en equipos con enerxía, e documente todas as accións de mantemento para garantir trazabilidade.

Guía de Resolución Rápida de Problemas: Do Síntoma á Solución

Cando xorden problemas, o diagnóstico rápido é clave. Aquí ten unha táboa que o axudará a relacionar síntomas comúns coas súas causas probables e as accións correctivas:

Para problemas persistentes ou complexos, gardar a última peza e a banda da execución, revisar o deseño do troquel e consultar os informes de inspección—estas pistas axudan a identificar rapidamente as causas raíz.

Cando recondicionar fronte a dar de baixa compoñentes do troquel

Pregúntase se é momento de recondicionar ou dar de baixa un compoñente? Empregue estas directrices prácticas:

• Reconstruír cando: O desgaste está limitado a pezas substituíbles (punzones, expulsadores, molas) e o corpo da matriz permanece dentro da tolerancia
• Desechar ou renovar completamente cando: O conxunto de matrices presenta problemas recorrentes de aliñamento, desgaste excesivo nas superficies de guía ou fisuras nos elementos estruturais
• Consultar sempre os manuais do fabricante e os datos históricos de mantemento antes de tomar decisións importantes

Os datos de pedidos de traballo anteriores e as opinións sistemáticas poden axudar a mellorar o seu plan de mantemento preventivo e optimizar o futuro xogos de moldes de estampación (The Phoenix Group ).

Crear unha cultura de mantemento proactivo

É tentador centrarse só en resolver problemas urxentes, pero os equipos máis exitosos pasan de apagar fogos a previr incendios. Ao estandarizar as rutinas de mantemento, documentar cada reparación e permitir que os técnicos detecten sinais de alarma tempranos, manterá o seu compónentes de moldes de estampación fiabilizado e as liñas de produción funcionando coa máxima eficiencia.

Preparado para optimizar custos e prazos de entrega? A continuación, analizaremos os factores clave que afectan aos gastos de fabricación de moldes e como crear unha lista de verificación RFQ infalible para o seu próximo proxecto.

Modelos de Custos, Prazo de Entrega e Lista de Verificación RFQ

Cando está a piques de investir en matriz de estampación de metal , o prezo e o cronograma de entrega poden parecer obxectivos móviles. Por que varían tanto as cotizacións de diferentes fabricantes de matrices de estampación ? E como pode asegurarse de que a súa solicitude de cota inclúe todos os detalles, para evitar sorpresas no futuro? Analicemos os factores que determinan o custo, os elementos que afectan ao prazo de entrega e unha lista de verificación práctica para agilizar o seu percorrido en fabricación de matrices —de xeito que poida comparar elementos equivalentes e tomar a mellor decisión para o seu próximo proxecto.

Factores de Custos e Clases de Moldes

Imaxina dúas pezas estampadas case idénticas, pero cos seus custos de ferramentas moi diferentes. Que está a pasar? A resposta atópase nos detalles: complexidade, volume esperado e tolerancias requiridas. Aquí tes unha táboa que describe os principais elementos de custo e como cada un se ve afectado polos requisitos da túa peza:

As clases de ferramentas tamén desempeñan un papel. Clase A as matrices están deseñadas para volumes extremos e longa duración, con materiais premium e construción robusta—espérese custos iniciais máis altos, pero menor amortización por peza. Clase B e C as matrices adecúanse a volumes máis baixos ou prototipos, frecuentemente con materiais menos caros e vida útil máis curta ( O Fabricante ).

Factores que afectan o prazo de entrega das matrices na fabricación

Alguna vez se preguntou por que un fábrica de matrices de estampación orzan 8 semanas e outras 14? Os prazos dependen de máis ca só da complexidade da peza. Aquí están os factores principais:

• Dispoñibilidade do material: Os aceros especiais para ferramentas ou as ligazóns importadas poden engadir semanas—planea con antelación para especificacións únicas.
• Complexidade da Peza: Máis características ou tolerancias máis estreitas implican ciclos máis longos de programación, mecanizado e inspección.
• Capacidade do taller: Se o teu fornecedor está funcionando a pleno rendemento, espera xanelas de programación máis longas para o mecanizado e montaxe de matrices.
• Procesos secundarios: O tratamento térmico, os recubrimentos e os servizos externos (como EDM ou corte por fío) poden introducir tempos de espera adicionais.
• Control de Calidade: Unha inspección e documentación rigorosas, especialmente para automoción ou aeroespacial, engaden pasos pero son esenciais para matrices de ferramentas fiáveis.

Consello profesional: comunica as túas datas límite críticas e sexa transparente sobre os volumes anuais—isto axuda ao fornecedor a priorizar e asignar recursos de forma eficaz.

Lista de verificación de RFQ e aceptación: que incluír

Preparado para solicitar un orzamento? Non omitas os detalles que poden facer ou desfacer o teu proxecto. Aquí tes unha lista ordenada de verificación para asegurarte de que a túa solicitude de orzamento cubre todos os aspectos e che permite comparar de xeito equitativo as ofertas de varios fabricación de ferramentas e troqueis parceiros:

1. Pezas impresas con GD&T (Dimensións e Tolerancias xeométricas)
2. Volumes anuais previstos e volumes totais durante a vida útil
3. Especificación do material e grosor
4. Clase cosmetica requirida (A/B/C)
5. Expectativas de duración da ferramenta (ciclos ou anos)
6. Lista de punzones, expulsadores e molas de reposto necesarios
7. Requisitos de sensores e sistemas de prevención de erros
8. Cantidade de pezas para probas e criterios de aceptación
9. PPAP (Proceso de Aprobación de Pezas de Producción) ou outros niveis de documentación de calidade
10. Envío, instalación e alcance da formación
11. Condicions de pagamento e calendario de etapas

Ao fornecer esta información desde o principio, obterá orzamentos máis precisos e comparables e evitará pedidos de cambio costosos ou atrasos unha vez que o proxecto estea en marcha.

As revisións iniciais de DFM (Deseño para Fabricabilidade) son a mellor forma de reducir os pedidos de cambio e manter o seu proxecto no calendario establecido. Implicar ao seu fornecedor en discusións de DFM dende o inicio pode aforrar tempo, diñeiro e traballos de retraballo no futuro.

Comprender a amortización de custos e o punto de equilibrio

Aínda se pregunta como determinar se un orzamento de matrices é razoable? Pense en termos de amortización: reparta o custo total da ferramenta ao longo do número esperado de pezas que producirá. Para proxectos de alto volume, un investimento inicial máis elevado en matrices de calidade adoita dar como resultado un custo menor por peza. Para prototipos ou producións de baixo volume, priorice a flexibilidade e un custo inicial máis baixo, incluso se o prezo por peza sexa máis alto.

A análise de punto de equilibrio é outra ferramenta útil. Compare o custo total de propiedade (incluíndo a mecanización do troquel, mantemento e repescas) para diferentes clases de troquel en relación cos seus volumes de pedidos previstos. Isto axúdalle a escoller a solución máis rentable para as súas necesidades específicas.

Ao comprender os factores que inflúen nos custos de fabricación dos troqueis e nos prazos de entrega, e ao empregar unha lista de verificación estruturada para solicitudes de cotización (RFQ), poñerá o seu proxecto no camiño do éxito—aliñando adquisicións e enxeñaría, e asegurando que o seu próximo matriz de estampación de metal ofreza valor desde o primeiro día. A continuación, veremos como se aplican estes principios no mundo de alto risco do estampado automotriz, onde a colaboración e o deseño baseado en CAE son claves para o éxito no lanzamento.

Excelencia en Troqueis Automotrices con CAE e Colaboración

Imaxine o lanzamento dunha nova plataforma de vehículo—cada panel de chapa metálica debe cumprir tolerancias estritas, soportar anos de estrés na estrada e estar listo para produción en masa nun calendario apertado. No mundo automotriz, as apostas para matriz de estampación de metal prestacións son increiblemente altas. Entón, que diferencia aos líderes moldes de Estampación Automotriz distínguense? A resposta é unha combinación de simulación avanzada, enxeñaría colaborativa e un enfoque implacable na calidade desde a RFQ ata a PPAP.

Por que é importante a CAE para os moldes automotrices

Alguna vez se preguntou como os fabricantes de coches conseguen entregar paneis corporais perfectos e complexos pezas de fago de chapa de aco a grande escala? O segredo está na Enxeñaría Axudada por Computador (CAE). Os sistemas modernos de CAE permiten aos enxeñeiros simular dixitalmente cada paso do proceso de forxeado automotivo —dende o fluxo de material e o adelgazamento ata predicer arrugas, retroceso ou incluso defectos superficiais. Esta simulación previa axuda a evitar probas costosas e erráticas no taller e reduce drasticamente a fase de proba ( ScienceDirect ).

• Optimizar a xeometría do molde para formas complexas e estirados profundos
• Previr e resolver problemas de conformado antes de cortar o acero
• Reducir o número de probas físicas necesarias
• Mellorar a utilización do material e minimizar os desperdicios estampación de metal de produción

Por exemplo, Shaoyi Metal Technology aproveita a simulación avanzada de CAE para optimizar o seu matrices de estampado de aceiro , asegurando un fluxo exacto do material e unha formación robusta das pezas. Esta aproximación dixital en primeiro lugar é agora unha mellor práctica na industria, especialmente para paneis exteriores e compoñentes estruturais onde a precisión dimensional é imprescindible. Máis información sobre matrices automotrices impulsadas por CAE .

Colaboración desde RFQ ata PPAP

Soa complexo? Na realidade trata-se simplemente de traballo en equipo. Os proxectos exitosos de matrices automotrices baséanse nunha colaboración temprana e continuada entre OEMs, fornecedores Tier 1 e fabricantes de ferramentas. Dende o momento en que se emite un RFQ, os equipos de enxeñaría revisan xuntos os deseños, realizan talleres de DFM (Deseño para Fabricabilidade) e usan datos de simulación para acordar os mellores conceptos de matriz. Este proceso transversal garante:

• As tolerancias críticas e os requisitos estéticos enténdense desde o principio
• Os problemas potenciais—como fisuras ou pregas—abórdanse antes de comezar coa fabricación das ferramentas
• Os deseños de matrices son validados para a súa fabricabilidade e preparación para o lanzamento
• A documentación de calidade e os entregables do PPAP están integrados no fluxo de traballo

A aproximación de Shaoyi, por exemplo, inclúe revisións estruturais en profundidade e análise de conformabilidade en cada etapa, axudando aos clientes a evitar problemas tardíos durante as probas e reprocesos costosos. A súa certificación IATF 16949 é unha marca de calidade que garante aos clientes do sector automoción un control de procesos e documentación robusto.

Engadir enxeñaría inicial para evitar problemas tardíos durante as probas. A simulación temperá e as revisións estruturadas de deseño reducen os prazos e ofrecen resultados máis robustos pezas de fago de chapa de aco .

Desde o prototipo á produción en masa: unha táboa de solucións de matrices para o sector automoción

Conclusiones clave para o éxito no corte por troquelado automotriz

• Invirta en simulación CAE para optimizar cada corte por troquelado automotriz proxecto
• Involucre a todas as partes interesadas dende o inicio—desde RFQ ata PPAP—para unha entrega de deseño sen problemas
• Escolla socios con certificacións probadas e un historial comprobado en estampado de acero
• Priorice a validación dixital e as revisións estruturadas para reducir o risco de lanzamento

Ao combinar un deseño baseado en simulación con fluxos de traballo colaborativos, pode acelerar os lanzamentos e acadar calidade de primeira liña en cada estampación de metal de produción execución. Ao avanzar, considere como estas mellores prácticas poden adaptarse ao seu próximo proxecto automotriz—asegurando que a súa matriz de estampación de metal inversión ofreza tanto rendemento como tranquilidade.

Preguntas frecuentes

1. Que é unha punzón de estampado metálico e como funciona?

Unha punzón de estampado metálico é unha ferramenta de precisión que se usa cunha prensa para cortar, dar forma ou conformar chapa metálica en pezas específicas. Funciona mediante compoñentes apareados de punzón e matriz que aplican forza ao metal, permitindo a produción en gran volume de pezas precisas e reproducibles en industrias como a automoción e a electrónica.

2. Cales son os tipos principais de punzóns de estampado?

Os principais tipos inclúen punzoes de estación única (para pezas sinxelas ou de baixo volume), punzoes progresivos (para produción complexa e de alto volume), punzoes compostos (para pezas planas que requiren operacións simultáneas) e punzoes de transferencia (para pezas grandes ou de embutición profunda). Cada tipo elíxese en función da complexidade da peza, o volume e as necesidades de produción.

3. Como se elixe o tipo correcto de punzón para un proceso de estampado de chapa metálica?

A selección do tipo correcto de punzón require avaliar a xeometría da peza, as tolerancias requiridas, o volume de produción, o tipo de material e o método de alimentación. Os punzones progresivos son adecuados para pezas complexas de alto volume, mentres que os punzones de transferencia e compostos son ideais para pezas grandes ou precisas. O custo, o tempo de instalación e as necesidades de automatización tamén inflúen na decisión.

4. Como afecta o mantemento ao rendemento dos compoñentes do punzón de estampación?

O mantemento preventivo regular, como a limpeza, a lubricación e a inspección dos compoñentes do punzón, é crucial para minimizar o tempo de inactividade, prolongar a vida útil das ferramentas e garantir unha calidade de peza consistente. Un enfoque proactivo tamén reduce as reparacións de emerxencia e apoia unha produción eficiente.

5. Que papel desempeña a simulación CAE nos proxectos de punzóns de estampación automotriz?

A simulación CAE permite aos enxeñeiros modelar dixitalmente o fluxo de material, predicer problemas de conformado e optimizar a xeometría das matrices antes de comezar a produción. Isto reduce as tentativas e erros, acorta os prazos de lanzamento e garante que as matrices de estampado automotriz cumpran os rigorosos requisitos de calidade e durabilidade.
