Tomar a decisión axeitada sobre a matriz para o seu proxecto de estampación en metal

Imaxine isto: investiu meses no desenvolvemento do produto, finalizou o deseño da peza e asegurou un contrato de produción prometedor. Agora chega o momento decisivo— a selección do método de estampación que dará forma a millares (ou millóns) de compoñentes metálicos. Debería optar por unha matriz progresiva ou por unha matriz de transferencia? Esta única decisión pode determinar se o seu proxecto prospera ou se tropeza desde o primeiro día.

As apostas son máis altas do que moitos fabricantes se dan conta. Escoller o tipo de matriz incorrecto non só causa inconvenientes menores; senón que leva a investimentos desperdiciados en ferramentas que poden acadar dezenas de miles de dólares, ineficiencias na produción que minguaron as súas marxes e problemas de calidade que frustran aos seus clientes. Como observan os expertos do sector, escoller o método de estampación incorrecto pode dar lugar a atrasos, maior perda de material e retraballo caro.

Por que a selección da matriz fai ou desfai a súa liña de produción

Imaxine as matrices e a estampación como a base da súa operación de conformado de metais. Unha matriz progresiva move unha tira de metal a través de estacións secuenciais dentro dunha única ferramenta, realizando múltiples operacións nun fluxo continuo. Por outra parte, unha matriz de transferencia utiliza estacións separadas nas que os distintos blanques móvense mecanicamente entre as operacións. Cada enfoque ten vantaxes específicas, pero só cando se adapta á aplicación axeitada.

O reto? Moitos xestores de proxectos confían en suposicións obsoletas ou nas preferencias dos fornecedores en vez dunha avaliación sistemática. Este artigo cambia esa aproximación. En vez de afogarche en especificacións técnicas, proporcionámosche un marco práctico para a toma de decisións que podes aplicar de inmediato ao teu proxecto específico.

Os custos ocultos da elección do método incorrecto de estampación

Considera o que ocorre cando a selección de matrices falla:

• Unha configuración de estampación progresiva deseñada para pezas demasiado grandes para a tira portadora provoca atascos constantes e defectos de calidade
• Unha matriz de transferencia escollida para pequenas pezas de alta produción resulta en tempos de ciclo innecesariamente lentos e custos por peza inflados
• As modificacións das ferramentas durante a produción consumen o orzamento e atrasan os prazos de entrega

A lo largo desta guía, aprenderá como avaliar o seu proxecto en catro dimensións clave: complexidade da peça, volume de produción, consideracións sobre os materiais e factores de custo total. Ao rematar, terá unha ruta clara para determinar que método de estampación con matrices se axusta aos seus obxectivos de fabricación, evitando así decisións dispendiosas baseadas na proba e erro.

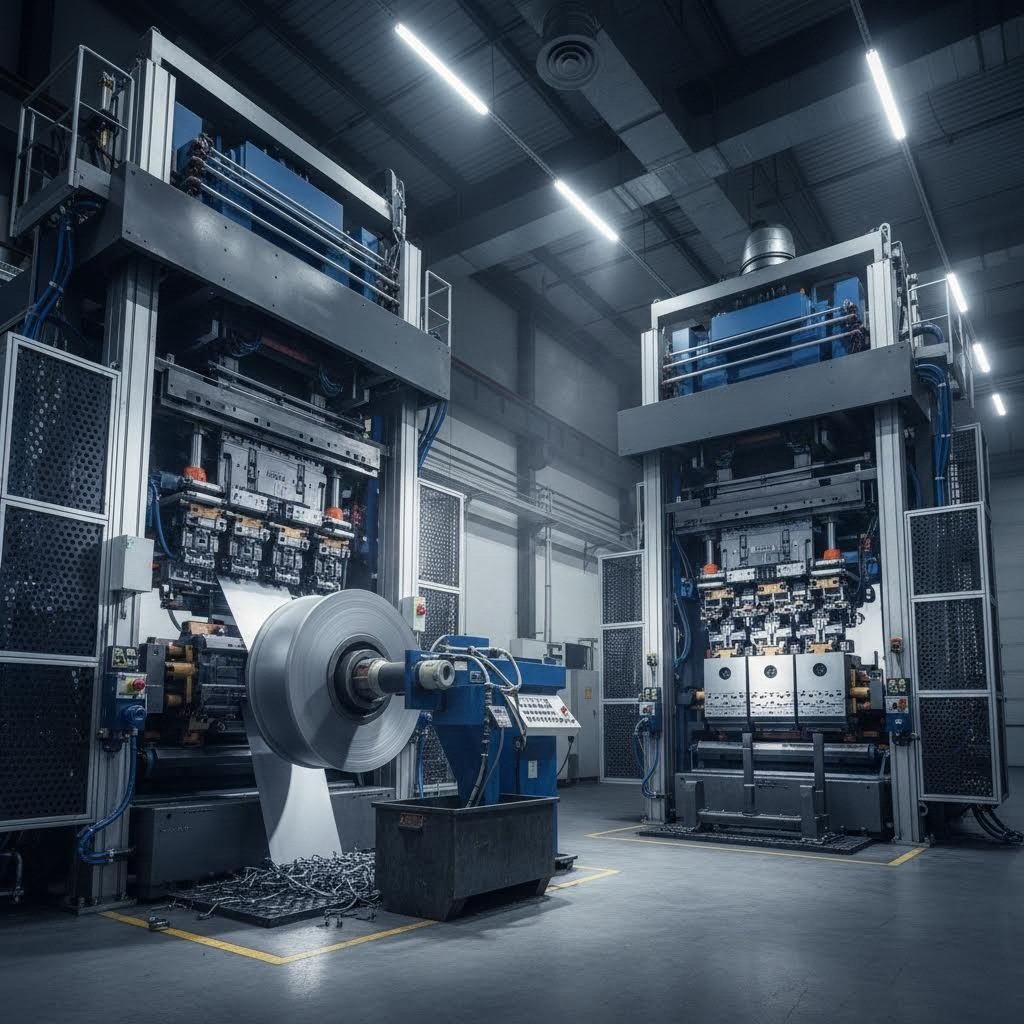

Como avaliar os métodos de estampación con matrices progresivas e con matrices de transferencia

Entón, como se decide realmente entre estas dúas aproximacións de estampación? A resposta non se atopa nunha simple táboa nin nunha recomendación universal. En troques, require unha avaliación sistemática dos requisitos específicos do seu proxecto fronte ás vantaxes de cada método. Analicemos a metodoloxía que distingue unha selección acertada de matrices dunha conxectura dispendiosa.

Cinco factores clave que determinan o tipo ideal de matriz

Cando comparando a estampación con matrices progresivas coa estampación con matrices de transferencia , cinco factores interconectados determinan a decisión. Comprender como se aplica cada factor ao seu proxecto revelará que método ofrece os mellores resultados.

Complexidade da xeometría da peça: Que tan intrincada é a súa compoñente? A estampación con troquel progresivo destaca na produción de pezas con formas complexas, múltiples características e tolerancias estreitas nunha única operación continua. A estampación con troquel de transferencia tamén trata xeometrías complexas, pero resáltase cando as pezas requiren operacións de conformado en múltiplas superficies ou características tridimensionais profundas que non poden permanecer unidas a unha tira portadora.

Límites de volume de produción: Cal é o seu requisito anual de produción? Segundo a análise do sector, a estampación con troquel progresivo é ideal para series de produción a gran escala onde a eficiencia e a velocidade son fundamentais. A estampación con troquel de transferencia adoita ser máis adecuada para producións de baixo a medio volume, ofrecendo maior flexibilidade con lotes máis pequenos.

Compatibilidade co tipo de material: Diferentes materiais comportánsen de forma distinta baixo presión de estampación. A súa matriz e método de estampación deben ter en conta as variacións no grosor do material, as tendencias ao resorteo (spring-back) e os niveis de dureza. Ambos os métodos funcionan con metais comúns, pero as propiedades específicas do material inflúen na elección do enfoque que minimiza os desperdicios e os defectos.

Requisitos de operacións secundarias: Necesitarán as súas pezas procesamento adicional despois da estampación? As matrices progresivas eliminan frecuentemente as operacións secundarias ao incorporar múltiples etapas de conformado nunha única ferramenta, producindo pezas totalmente acabadas. A estampación con matriz de transferencia pode requirir mecanizado, soldadura ou montaxe adicionais, dependendo da complexidade da peza.

Investimento en ferramentas vs. custo por peza: A estampación con matriz progresiva require normalmente un investimento inicial máis elevado en ferramentas debido á súa complexidade. Non obstante, para series de alta produción, o custo por peza redúcese dramaticamente. As ferramentas para estampación con matriz de transferencia suelen ter un custo inferior inicial, polo que resultan máis económicas para prototipos e cantidades de produción máis pequenas.

Como Avaliáramos Cada Método de Estampado

Para facer esta comparación práctica, analizamos ambos tipos de matrices de estampación fronte a criterios específicos e medibles. Aquí tes o que debes avaliar para o teu propio proxecto:

• Requisitos de precisión dimensional: Que tolerancias deben manter as pezas acabadas? A estampación con matrices de precisión require un deseño cuidadoso da matriz independentemente do método empregado, pero as matrices progresivas adoitan ofrecer unha consistencia superior para aplicacións de alta produción
• Proxeccións anuais de volume: Estima realistamente as túas necesidades de produción — incluídas posibles subidas ou baixadas na demanda ao longo da vida útil da ferramenta
• Intervalos de grosor do material: Ten en conta as variacións de calibre nas partidas de material e como cada tipo de matriz xestiona esas inconsistencias
• Niveis de complexidade xeométrica: Cataloga todas as características que require a túa peza — dobras, furos, detalles en relevo, seccións estiradas — para determinar qué método as acolle de maneira eficiente
• Restricións orzamentarias: Calcula o custo total de propiedade, non só o gasto inicial na ferramenta, incluídos a manutención, o aproveitamento do material e a eficiencia produtiva

Aquí está a verdade esencial sobre esta avaliación: non hai un gañador universal entre o estampado con troquel progresivo e o estampado con troquel de transferencia. A "mellor" opción depende totalmente das variables específicas do seu proxecto. Un troquel progresivo que é perfecto para producir millóns de pequenos conectores eléctricos sería completamente inadecuado para fabricar compoñentes estruturais máis grandes en cantidades moderadas. De maneira semellante, unha configuración de troquel de transferencia que destaca na fabricación de carcaxas automobilísticas profundamente estampadas xeraría custos innecesarios para soportes sinxelos e de alta produción.

Coa establecemento deste marco de avaliación, examinemos exactamente como funciona cada método de estampado—comezando coa mecánica do estampado con troquel progresivo e as aplicacións nas que ofrece o máximo valor.

Explicación do Estampado con Troquel Progresivo con Aplicacións Idóneas

Imaxine unha fita continua de metal que entra nunha máquina e sae segundos despois como un compoñente totalmente formado e de precisión. É o estampado con troqueles progresivos en acción: un proceso que transforma a chapa en rolo en pezas acabadas mediante unha secuencia elegante de operacións. Comprender exactamente como funciona este proceso axudaralle a determinar se é a opción axeitada para o seu proxecto de fabricación.

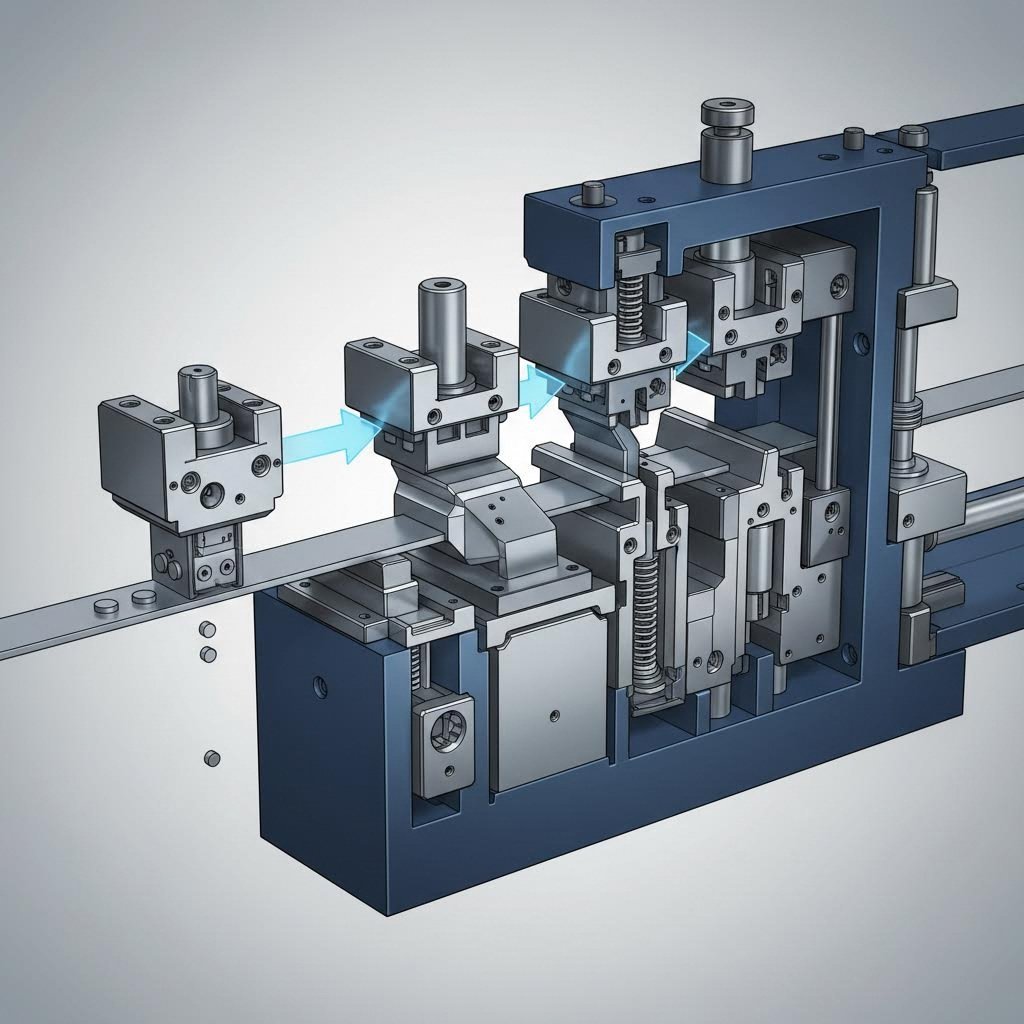

Como os troqueles progresivos transforman a chapa en rolo en pezas acabadas

The proceso de estampado con punzón progresivo comeza cun rolo de chapa metálica montado nun desenrolador. Esta faiña metálica entra na prensa, onde avanza a través dunha serie de estacións —cada unha realizando unha operación específica sobre o material. Con cada golpe da prensa, a faiña móvese cara adiante á seguinte estación mentres unha nova peza acabada sae do troquel.

Que fai que a estampación metálica progresiva sexa tan eficiente? A resposta atópase na súa natureza continua. Segundo Dayton Rogers, a estampación progresiva implica alimentar unha tira de metal a través dunha serie de matrices para crear unha peza acabada con cada golpe da máquina. Como cada ciclo produce unha nova peza acabada, este proceso úsase frecuentemente para fabricar grandes volumes de pezas complexas de forma rápida e eficiente.

Este é o modo no que o material flúe a través dunha matriz progresiva típica:

• Alimentación: A tira de metal entra na matriz, guiada por un mecanismo de alimentación que garante un posicionamento preciso para cada operación
• Furos de Guía: Os punzones iniciais crean furos de referencia que guían a tira a través das estacións subseguintes cunha precisión extrema
• Operacións secuenciais: Cada estación realiza a súa tarefa designada —xa sexa corte, conformado ou modelaxe— mentres a tira avanza
• Separación da peza: Na estación final, a peza acabada córtase da tira portadora e expúlsase

A tira permanece conectada durante todo o proceso mediante unha tira portadora, que mantén o alinhamento das pezas e permite a operación a alta velocidade pola que son coñecidas a estampación progresiva e a fabricación. Esta tira portadora actúa esencialmente como un sistema transportador integrado no propio material.

Operacións que poden realizar as matrices progresivas

As matrices progresivas son ferramentas notabelmente versátiles. Nunha soa matriz, os fabricantes poden incorporar múltiples operacións que, doutro modo, requirirían máquinas separadas e etapas adicionais de manipulación. As categorías principais de operacións inclúen:

Operacións de corte:

• Perforación: Crear furos, ranuras ou aberturas no material
• Recorte: Recortar a forma do perímetro da peza na tira
• Ranurado: Eliminar material da beira da tira
• Recorte: Eliminar material excedente de características previamente formadas

Operacións de conformado:

• Dobrado: Crear características angulares ao longo dunha liña recta
• Formación: Dar forma ao material para obter contornos curvos ou complexos
• Acuñado: Comprimir o material para crear grosores precisos ou detalles superficiais específicos
• Estampado: Elevación ou depresión de porcións da superficie do material
• Esquema: Estiramento do material en características en forma de copa ou recesadas

Segundo explican fontes do sector, os troqueis de estampación desempeñan dúas funcións principais: corte e conformado. Os troqueis de corte empregan ferramentas de bordos afiados que aplican forza para cortar ou separar o metal ao longo de contornos específicos, mentres que as operacións de conformado dan forma á peça de metal desexada mediante a aplicación de presión para deformala sen cortala.

Cando a estampación progresiva ofrece o máximo valor

Non todas as pezas son adecuadas para os métodos de troquelado e estampación progresivos. Este proceso ofrece os seus maiores beneficios baixo condicións concretas. Considere a estampación progresiva cando o seu proxecto cumpra estes criterios:

• Producción de alto volume: Os troqueis progresivos adoitan resultar rentables a partir de 10 000+ pezas anuais, aumentando dramaticamente as ganancias de eficiencia a volumes máis altos
• Tamaño reducido das pezas: Compoñentes que poden permanecer unidos á tira portadora durante todo o proceso — xeralmente pezas cuxas dimensións se axustan á anchura da tira
• Múltiples operacións secuenciais: Pezas que requiren varios pasos de conformado ou corte que se poden organizar nunha progresión lóxica
• Espesor de material constante: Aplicacións que utilizan material de grosor uniforme e que se alimenta de maneira previsible a través do troquel
• Requíxitos de tolerancia estreita: Pezas que demandan precisión e repetibilidade en miles ou millóns de unidades

Os propios troqueis progresivos funcionan especialmente ben con materiais de enxeñaría comúns. O acero, o aluminio, o cobre e o latón, en grosores consistentes, procesáronse de forma fiable nas operacións de estampación progresiva. Os materiais de referencia indican que o acero ofrece versatilidade e unha alta relación resistencia-peso, o aluminio proporciona unha excelente formabilidade e propiedades lixeiras, e as aleacións de cobre ofrecen unha superior condutividade eléctrica para aplicacións electrónicas.

As industrias que dependen moito da estampación progresiva inclúen a automoción (soportes, grampas, conectores eléctricos), a electrónica (terminais, contactos, compoñentes de blindaxe) e a fabricación de electrodomésticos (hardware de montaxe, elementos estruturais). En cada caso, a combinación de volumes elevados, operacións complexas de múltiples pasos e requisitos de calidade exigentes fai da estampación progresiva en metal a opción máis lóxica.

Comprender cando a estampación progresiva dá o seu mellor rendemento é só metade da ecuación. A continuación, examinaremos a estampación con troquel de transferencia: a alternativa que trata pezas máis grandes e xeometrías complexas tridimensionais que os métodos progresivos simplemente non poden acomodar.

Proceso de estampación con troquel de transferencia e mellor uso

Que ocorre cando a súa peza é demasiado grande para unha tira transportadora? Ou cando precisa de características estampadas en profundidade que requiren que o material flúa libremente desde todas as direccións? Aquí é onde entra en xogo a estampación por troquel de transferencia. Ao contrario da estampación progresiva, na que as pezas permanecen unidas a unha tira móbil, a estampación por transferencia libera cada peza de traballo, creando posibilidades que simplemente non son alcanzables cos métodos de tiras conectadas.

Mecánica do troquel de transferencia e procesamento en múltiples estacións

A estampación por transferencia comeza cunha diferenza fundamental: a peza de traballo convértese en independente respecto ao material parental ao principio do proceso. Segundo os expertos do sector, a característica distintiva que diferencia a estampación por troquel de transferencia da estampación por troquel progresivo é que a peza de traballo córtase da tira de material parental na fase máis temperá do proceso.

Así é como ten lugar o proceso de estampación por transferencia:

• Recorte: Un carrete de metal en bruto alimenta a primeira estación, onde se punzona a forma inicial da peza —chamada chapa— a partir da faiixa continua. Esta é a conexión final co carrete orixinal
• Transferencia mecánica: Cando o émbolo da prensa sube e abre a matriz, os elevadores de pezas levantan a chapa recén cortada da superficie inferior da matriz. Ao mesmo tempo, o sistema de transferencia entra en funcionamento
• Movemento de precisión: Dúas guías que se estenden ao longo da lonxitude da matriz móvense cara ao interior, e os dedos ou garras mecánicas aprehan firmemente as bordas da chapa
• Desplazamento de estación a estación: O conxunto completo de guías de transferencia levanta verticalmente a chapa, móvea horizontalmente á seguinte estación e deposítana con extrema precisión sobre os localizadores da seguinte matriz
• Liberación e reinicio: Os dedos liberan a peza e as guías retraen á súa posición inicial —todo isto antes de que o émbolo da prensa inicie o seu movemento descendente

Toda esta secuencia ocorre nunha fracción de segundo. A coordinación entre o movemento da prensa e o tempo do sistema de transferencia é fundamental. Como indica AIDA, a sincronización entre a subida do punzón, o movemento de expulsión e o movemento de transferencia para a automatización do proceso é un problema crítico que debe resolverse nas aplicacións de estampación por transferencia.

As prensas de transferencia están deseñadas especificamente para este proceso — normalmente son máquinas de gran superficie de traballo con capacidade substancial para aloxar as múltiples estacións de troquel necesarias para a produción completa da peça. Pódese considerar como unha liña de montaxe de alta velocidade e moi automatizada comprimida nunha única máquina, na que unha chapa en bruto entra por un extremo e emerxe polo outro unha peza complexa e acabada.

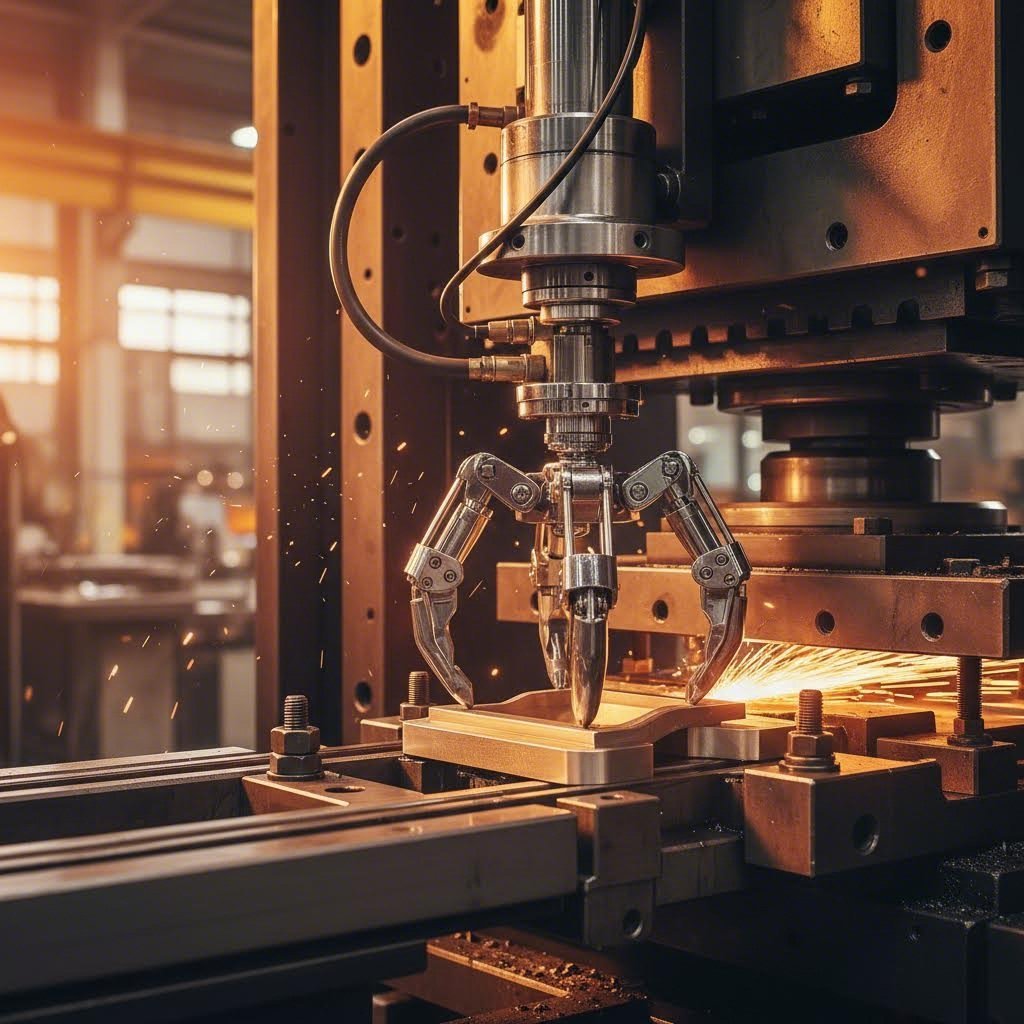

Como funciona o mecanismo de transferencia

O corazón da estampación con troqueis de transferencia é o seu sistema de manipulación de pezas. Dous mecanismos principais moven as chapas individuais entre as estacións:

Dedos ou garras mecánicas: Estes compoñentes de precisión están deseñados para aferrarse ás bordas de cada chapa. Os carrís que transportan os prensadores móvense nunha danza sincronizada: cara ao interior para agarrar, cara arriba para levantar, cara adiante para avanzar, cara abaixo para colocar e, despois, cara ao exterior para soltar. Este movemento bidimensional ou tridimensional repítese en cada golpe da prensa.

Ventosas: Para certas aplicacións, o manexo baseado no baleiro substitúe ao agarre mecánico. As ventosas levantan as chapas desde arriba, polo que resultan ideais para pezas nas que o acceso ás bordas é limitado ou nas que as marcas deixadas polos prensadores serían inaceptables na peza final.

Non se pode exaxerar a precisión desta colocación. Cada chapa debe posarse exactamente sobre os localizadores do troquel para garantir un alinhamento correcto na seguinte operación de conformado. Incluso pequenos erros de posición acumúlanse nas estacións posteriores, provocando pezas defectuosas.

Xeometrías complexas que requiren solucións con troqueis de transferencia

Por que escoller estampas de transferencia en vez de estampas progresivas? A resposta atópase no que se fai posible cando as pezas non están unidas a unha tira portadora. A estampación por transferencia desbloquea capacidades de fabricación que os métodos progresivos non poden igualar.

Considere o embutido profundo. Na estampación por transferencia, a chapa pode ser levantada, rotada e manipulada libremente. Esta liberdade permite que as matrices creen formas profundas semellantes a copas, xa que o material pode fluír de maneira uniforme desde todos os lados cara á cavidade da matriz. As matrices progresivas, polo contrario, deben extraer o material só dos lados das pezas que permanecen na tira portadora — unha limitación que frecuentemente provoca fracturas ou un adelgazamento inaceptable das paredes nas aplicacións de embutido profundo.

As matrices de transferencia destacan nestas aplicacións específicas:

• Pezas máis grandes que non poden permanecer na tira portadora: Componentes cuxas dimensións superan as anchuras prácticas das tiras, ou pezas que requiren operacións de conformado que deformarían unha tira conectada
• Compoñentes de estirado profundo: Pezas nas que a profundidade supera o diámetro, como cartuchos, carcassas e características en forma de copa que requiren un grosor uniforme de parede
• Pezas que requiren operacións en múltiples superficies: Componentes que necesitan conformado, punzonado ou acabado na parte superior, inferior e laterais — accesibles só cando a peza está en posición libre
• Xeometrías complexas 3D: Características que inclúen furos laterais, desbastes, rebordes en ángulo e contornos superficiais complexos que demandan acceso de 360 graos en cada estación
• Operacións secundarias integradas: Pezas que se benefician do roscado, soldadura, remachado ou inserción de compoñentes dentro da matriz, operacións que serían imposibles nunha tira conectada

A gama de operacións posibles en cada estación de transferencia reflicte capacidades progresivas, pero con maior flexibilidade. As operacións típicas inclúen o estirado (creación de características en forma de copa), o punzado (adición de furos e aberturas), o recortado (eliminación de material excedente) e a conformación (modelado de contornos complexos). Ademais, as matrices de transferencia poden incorporar operacións secundarias avanzadas: cabezas roscadoras para furos roscados, pequenas unidades de soldadura para engadir porcas ou soportes, ou sistemas automatizados para inserción de compoñentes de plástico ou goma.

Requisitos de tonelaxe e capacidade da prensa

O equipo de prensas de estampación por transferencia difire significativamente das configuracións de prensas progresivas. As prensas de transferencia requiren normalmente unha maior capacidade de tonelaxe para acomodar as forzas de conformación necesarias para pezas máis grandes e operacións de estirado profundo.

Para ilustrar, As prensas de transferencia de forxado en frío de AIDA intervalo de 400 a 1.200 toneladas (4.000 a 12.000 kN). Estas máquinas presentan superficies de bancada considerables —as dimensións do soporte acadan 1.500 mm × 1.100 mm nos modelos máis grandes— para aloxar xogos de matrices de múltiples estacións. As velocidades de percorrido varían inversamente coa capacidade en toneladas: as prensas de 400 toneladas alcanzan 30–45 percusións por minuto, mentres que as máquinas de 1.200 toneladas operan a 20–30 percusións por minuto.

Esta relación entre capacidade en toneladas e velocidade pon de manifesto unha consideración importante. Aunque a estampación con prensas de transferencia opera a ciclos máis lentos ca as prensas progresivas de alta velocidade, o rendemento non é a única variable a ter en conta. Cando unha peza estampada de forma progresiva require múltiplas operacións secundarias despois de saír da prensa, o tempo total de produción e o custo por peza poden superar os da peza estampada mediante transferencia que sae da prensa completamente acabada.

A vantaxe da flexibilidade

Os produtos de ferramentas de transferencia ofrecen unha vantaxe significativa en mantemento e modificación fronte ás ferramentas progresivas. Dado que as ferramentas de transferencia constan de múltiples estacións individuais contidas nun conxunto de ferramenta mestra, os fabricantes obtén flexibilidade operativa que as ferramentas progresivas monolíticas non poden igualar.

Cando se rompe unha única estación nunha ferramenta progresiva, pode ser necesario reparar toda a ferramenta mediante procedementos complexos e demorados. Coas ferramentas de transferencia, a modularidade simplifica tanto a construción como o mantemento. As estacións individuais poden:

• Retirarse e repararse sen desmontar todo o conxunto de ferramenta
• Modificarse de forma independente para adaptarse a cambios de deseño
• Substituírse por ferramentas melloradas sen afectar ás demais estacións
• Optimizarse individualmente para operacións específicas sen compromisos

Esta modularidade esténdese á optimización do proceso. Cada estación nunha matriz de transferencia realiza operacións enfocadas sobre unha peza independente, o que permite aos enxeñeiros axustar con precisión cada paso sen efectos en cadea noutras estacións. O resultado é unha repetibilidade dimensional excecional, acabados superficiais superiores e unha mellora na consistencia entre pezas ao longo de series de produción de millóns de pezas.

Agora que comprende como funcionan tanto a estampación con matrices progresivas como a estampación con matrices de transferencia, está preparado para unha comparación directa. Examinemos como se comparan estes métodos entre si nos factores que máis importan para as súas decisións de produción.

Comparación do rendemento: matriz progresiva vs matriz de transferencia

Xa vistes como funciona cada método de estampación individualmente. Pero cando estades mirando un debuxo dunha peza e calculando os custos de produción, necesitades respostas comparativas lado a lado. ¿Cal método opera máis rápido? ¿Cal manexa mellor a xeometría da vosa peza? ¿Onde aforra —ou custa— diñeiro cada enfoque? Este capítulo ofrece a comparación directa que precisades para tomar decisións seguras no voso proxecto de estampación con matrices.

Análise comparativa lado a lado

Vamos simplificar a complexidade cunha comparación exhaustiva. A seguinte táboa avalia a estampación metálica con matrices progresivas fronte á estampación metálica con matrices de transferencia, segundo os criterios de rendemento que afectan directamente aos resultados da vosa produción:

Factor de Rendemento	Estampado de matrices progresivas	Estampado por Transferencia
Velocidade de Producción	Funcionamento a alta velocidade; normalmente de 20 a 1.500+ golpes por minuto, dependendo da complexidade da peza. Ideal para a estampación metálica a alta velocidade de compoñentes máis pequenos.	Velocidade moderada; normalmente de 20 a 45 golpes por minuto. O tempo do mecanismo de transferencia limita as velocidades máximas de ciclo.
Capacidade de tamaño da peza	Limitado pola anchura da faiña e os requisitos da faiña portadora. É o máis adecuado para pezas pequenas a medias que permanecen unidas durante o procesamento.	Manexa compoñentes máis grandes con liberdade. A ausencia de restricións na faiña portadora permite pezas que superan os límites típicos das matrices progresivas.
Complexidade xeométrica	Excelente para complexidade en 2D con múltiples operacións de perforación, conformado e dobrado. Capacidade limitada en 3D debido á unión á faiña portadora.	Flexibilidade superior en 3D. Tiradas profundas, operacións en múltiples superficies e salientes son posibles cando as pezas se moven libremente entre estacións.
Custo inicial da ferramenta	Xeralmente require unha inversión inicial máis elevada debido á complexidade integrada da matriz de múltiples estacións. A estampación composta dentro de ferramentas progresivas engade custos de enxeñaría.	Menor despesa inicial en ferramentas. A construción modular por estacións reduce a complexidade individual da matriz e o tempo de fabricación.
Custo por peza (alto volume)	Muito máis baixo á escala. A operación continua con faiña alimentada minimiza a manipulación e maximiza a eficiencia de produción.	Custos por peza máis altos a volumes equivalentes debido a tempos de ciclo máis lentos e unha manipulación de pezas máis complexa.
Custo por peza (baixo volume)	Máis alto debido á amortización substancial das ferramentas ao repartirse entre menos unidades.	Máis económico para tiradas máis pequenas, onde o investimento en ferramentas se distribúe de forma razoable entre a cantidade de produción.
Aproveitamento do material	Uso eficiente do material en rolo. A banda portadora xera algunha perda inherente, pero a optimización do anidamento minimiza os residuos. Segundo análise do sector, o estampado progresivo pode dar lugar a un aproveitamento ligeramente máis eficiente do material grazas ao seu proceso continuo.	Bo aproveitamento con pezas individuais. A forma da peza en bruto pode optimizarse independentemente da xeometría da peza final.
Operacións Secundarias	Con frecuencia elimina por completo as operacións secundarias ao incorporar todos os pasos de conformado dentro do molde. As pezas saen acabadas.	Pode requerir procesamento adicional dependendo da súa complexidade, aínda que é posíbel realizar roscado, soldadura e montaxe dentro do molde.
Complexidade de mantemento	Reparacións máis complexas. O feito de ter un só molde integrado significa que un problema nunha estación pode requirir un desmontaxe extenso.	O deseño modular simplifica o mantemento. As estacións individuais poden retirarse, repararse ou substituírse sen afectar ás demais.
Flexibilidade para cambios de deseño	Flexibilidade limitada. As modificacións de deseño requiren a miúdo unha reconstrución significativa dos moldes ou incluso unha reconstrución completa.	Maior adaptabilidade. As modificacións individuais das estacións permiten acomodar cambios de deseño sen necesidade dunha reconstrución completa dos moldes.

Esta comparación revela unha verdade importante: ningún dos métodos supera universalmente ao outro. Un molde progresivo ofrece unha eficiencia inigualable para pezas pequenas en volumes altos, mentres que o troquelado por transferencia proporciona unha flexibilidade que os enfoques progresivos simplemente non poden igualar para compoñentes máis grandes ou de maior complexidade xeométrica.

Adequar o tipo de troquel ás súas necesidades de produción

Parece complexo? Aquí é onde as previsións de volume transforman esta comparación nunha orientación práctica. A cantidade anual de produción adoita ser o principal factor decisivo cando outros aspectos son aproximadamente equivalentes.

A seguinte táboa ofrece recomendacións baseadas no volume, derivadas dunha análise típica de custo-beneficio aplicada á fabricación:

Volume Anual de Produción	Tipo de troquel recomendado	Consideracións Clave
Menos de 5.000 pezas	Troquelado por transferencia (ou métodos alternativos)	Os custos das ferramentas de troquel progresivo raramente se xustifican neste volume. Os troqueis de transferencia ofrecen unha inversión inicial máis baixa. Considere o estampado con troquel composto para pezas planas máis sinxelas que requiren a finalización nun só golpe. As ferramentas suaves ou os métodos de prototipado poden ser máis económicos.
5.000 - 50.000 pezas	Avaliar ambos os métodos	Este intervalo de volumes require unha análise cuidadosa. A complexidade e a xeometría da peça determinan, con frecuencia, o método máis axeitado. O estampado por transferencia ofrece flexibilidade para iteracións no deseño. O estampado con troquel progresivo vólvese viable para pezas máis sinxelas cun deseño estable.
50.000 - 500.000 pezas	Estampado con troquel progresivo (para xeometrías axeitadas)	O volume xustifica a inversión en ferramentas progresivas para a maioría das pezas de tamaño pequeno a mediano. As vantaxes nos custos por unidade volvense significativas. Utilice troqueis de transferencia só cando o tamaño da peça ou a súa complexidade tridimensional o exixan.
500.000+ pezas	Estampado con troquel progresivo (fortemente preferido)	A produción en gran volume require a velocidade e eficiencia dos troqueis progresivos. Fontes de referencia confirman que o estampado con troquel progresivo destaca pola súa produción a alta velocidade, polo que é ideal para series de gran volume. Só se debe escoller o sistema de transferencia para pezas que, fisicamente, non poden ser procesadas de forma progresiva.

Imaxine que está avaliando un compoñente tipo soporte para aplicacións automobilísticas. Con 20.000 unidades anuais e unha complexidade moderada, a decisión require unha análise máis profunda. Pero que ocorre se se escala ese mesmo soporte a 200.000 unidades? O estampado progresivo case con certeza resulta máis económico, sempre que a xeometría da peza permita o seu procesamento mediante faias portadoras.

Puntos críticos de decisión alén do volume

Aínda que os umbrais de volume ofrecen unha orientación útil ao comezo, a selección da súa máquina de estampado por troquel depende de factores que estas táboas non poden captar completamente:

• Requisitos de tolerancia: Ambos os métodos conseguen unha precisión excelente, pero os troqueis progresivos adoitan ofrecer unha consistencia superior ao longo de millóns de pezas idénticas grazas ao posicionamento continuo da faiá.
• Normas de Acabado Superficial: A aproximación sen manexar manualmente do estampado por transferencia pode mellor preservar a calidade superficial para aplicacións cosméticas
• Cronograma de produción: O desenvolvemento de matrices progresivas require normalmente prazos máis longos debido á complexidade integrada da ferramenta
• Cambios futuros no deseño: Se o deseño da súa peza pode evolucionar, a modularidade da matriz por transferencia ofrece unha adaptabilidade valiosa
• Disponibilidade de prensas: O seu equipo existente ou as prensas de fabricación por contrato accesibles poden favorecer unha u outra aproximación

Segundo os datos comparativos do sector, o estampado por transferencia implica custos operativos máis altos, especialmente para deseños complexos e series curtas, mentres que o custo inicial da ferramenta para o estampado progresivo pode ser elevado, pero resulta rentable na produción en grandes volumes grazas aos menores custos por peza.

Estas comparacións de rendemento establecen as bases para a toma de decisións informadas. Non obstante, a selección da matriz depende tamén fortemente dos requisitos específicos do seu sector e dos materiais —factores que examinaremos a continuación para completar o seu marco de avaliación.

Guía de Aplicacións Industriais e Selección de Materiais

Agora que comprende as diferenzas de rendemento entre a estampación progresiva e a estampación con troqueles de transferencia, pasemos á práctica. Como abordan os fabricantes do seu sector específico esta decisión? E como inflúe a súa elección de material no tipo de troquel que resulta máis adecuado? Estas consideracións do mundo real adoitan decatar a balanza cando os factores de volume e xeometría parecen inconclusivos.

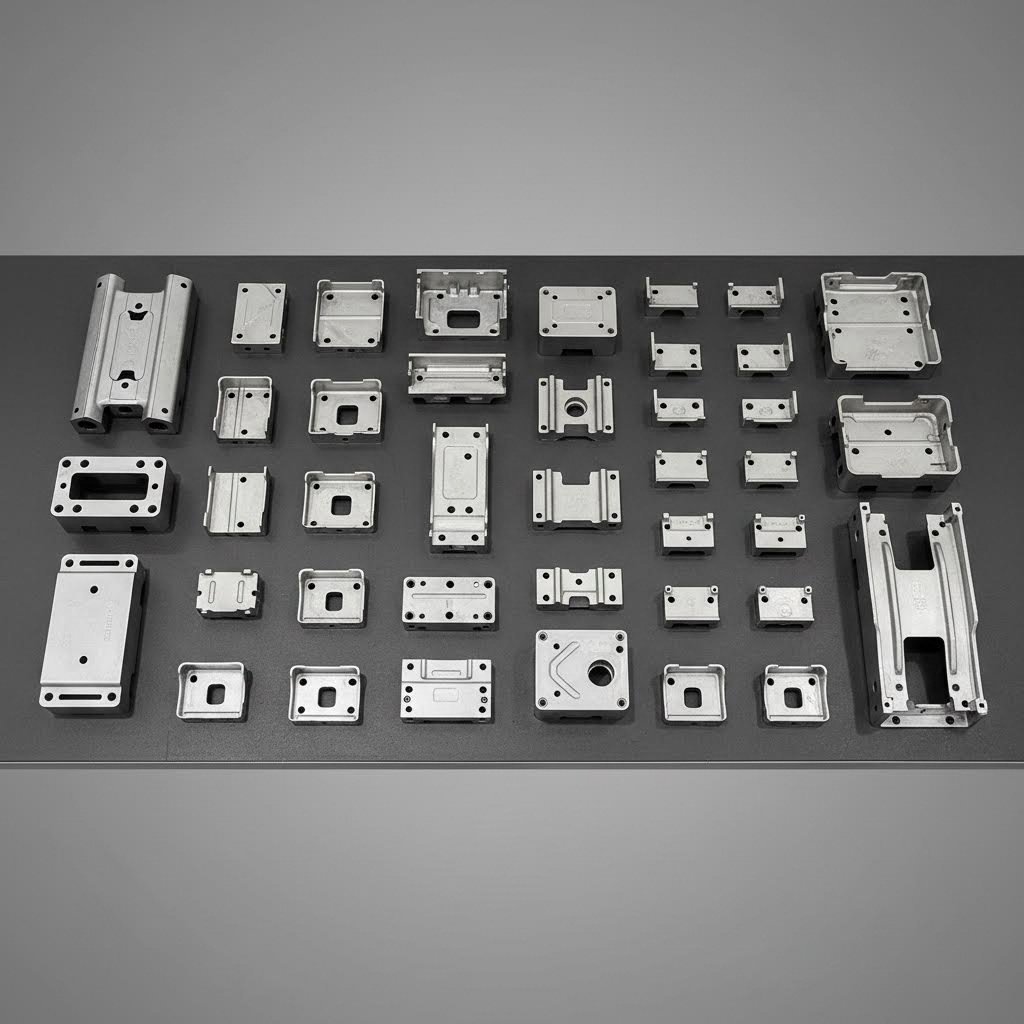

Estratexias de selección de troqueis para o sector automobilístico e aeroespacial

Recorra calquera instalación de fabricación automobilística e atopará tanto troqueis progresivos como troqueis de transferencia traballando lado a lado —cada un deles encargado das aplicacións nas que destaca—. Os rigorosos requisitos do sector automobilístico en materia de precisión, volume e eficiencia de custos fan especialmente crítica a selección do tipo de troquel.

Aplicacións de troqueis de estampación progresiva no sector automobilístico:

• Soportes e ferraxes de montaxe: A produción en gran volume de soportes para asentos, soportes para motores e elementos de reforzo da estrutura da carrocería depende dos troqueis progresivos para manter tolerancias estreitas en millóns de pezas idénticas
• Fechaduras e elementos de unión: Os pequenos clips de retención, os clips de resorte e os componentes de fixación benefíciase da velocidade e repetibilidade das pezas automobilísticas estampadas progresivamente
• Conectores eléctricos: Os conectores terminais, os compoñentes das caixas de conexión e os soportes dos arneses de cableado requiren a precisión que a estampación progresiva ofrece de forma constante
• Carcasas de Sensores: As envolturas compactas para sensores electrónicos con múltiples características son candidatas ideais para o procesamento progresivo de múltiples estacións

Aplicacións de troqueis de transferencia no sector automobilístico:

• Compóñenes estructurais: Os paneis corporais máis grandes, os travesaños e as placas de reforzo requiren a capacidade de tamaño que só os troqueis de transferencia poden proporcionar
• Envolturas profundamente estiradas: As cubas de aceite, as tapas da transmisión e os compoñentes do sistema de combustible con profundidades de estirado considerables requiren o procesamento por transferencia para obter un grosor uniforme das paredes
• Conxuntos complexos en 3D: Compoñentes que requiren operacións de conformado en múltiplas superficies — imposibles de realizar mentres están unidos a unha tira portadora
• Pezas de suspensión: Brazos de control e soportes de montaxe con xeometrías complexas que superan as capacidades dos troqueis progresivos

Segundo Durex Inc., as matrices progresivas úsanse comunmente na industria automobilística para fabricar compoñentes como soportes e grampas, mentres que as matrices de transferencia son ideais para necesidades de fabricación a gran escala, como nas industrias aeroespacial e de maquinaria pesada, onde se requiren montaxes complexas.

As aplicacións aeroespaciais seguen unha lóxica semellante, pero con requisitos de tolerancia aínda máis estritos. Os compoñentes estruturais das aeronaves adoitan precisar procesamento por transferencia debido ao seu tamaño e xeometría, mentres que os soportes de aviónica e os compoñentes eléctricos máis pequenos benefíciase da precisión das matrices progresivas.

Preferencias na industria electrónica

No que respecta á industria electrónica, o estampado progresivo é o método dominante. Por qué? A combinación de tamaños reducidos das pezas, volumes extremadamente altos e requisitos de precisión exigentes aliña perfectamente coas capacidades das matrices progresivas.

O proceso de estampación eléctrica de terminais e contactos ilustra claramente esta preferencia. Unha única carcasa de conector pode conter ducias de terminais formados con precisión—cada un deles require propiedades de resorte consistentes, tolerancias dimensionais exactas e unha condución eléctrica fiable. As matrices progresivas sobresalen na produción destes compoñentes a velocidades que superan as centos de golpes por minuto.

As aplicacións electrónicas comúns para a estampación progresiva inclúen:

• Terminais e pasadores de conectores
• Molas de contacto e molas en lámina
• Compontes de blindaxe EMI/RFI
• Estruturas de conexión para o envasado de semicondutores
• Contactos de baterías e compoñentes de distribución de enerxía

As matrices de transferencia teñen aplicacións limitadas pero importantes na electrónica—normalmente para envolventes máis grandes, disipadores de calor con aletas profundas ou compoñentes que requiren operacións secundarias que non poden ser acomodadas polo procesamento progresivo.

Requisitos dos dispositivos médicos

A fabricación de dispositivos médicos presenta desafíos únicos nos que a precisión e a consistencia non son só desexables: son requisitos reguladores. Para compoñentes pequenos e de alta precisión, o estampado progresivo ofrece a repetibilidade que demandan os fabricantes de dispositivos médicos.

Unha matriz de estampado metálico para aplicacións médicas debe producir pezas cunha consistencia excecional. Os compoñentes de instrumentos cirúrxicos, as cubertas de implantes e as pezas de dispositivos de diagnóstico adoitan require tolerancias medidas en milesimas de polgada ao longo de series de produción de millóns de unidades. As matrices progresivas, co seu avance continuo da faiixa e a súa posición constante de estación a estación, sobresalen nestas aplicacións exigentes.

Segundo fontes do sector, os troqueis de acuñación—que adoitan integrarse nas configuracións de troqueis progresivos—úsanse predominantemente na fabricación de dispositivos médicos que requiren compoñentes precisos e delicados. A súa capacidade para producir deseños intrincados cunha alta precisión fainos inestimables cando o detalle e o acabado son fundamentais.

Como inflúe o tipo de material na elección do troquel

A especificación do seu material afecta directamente a selección do troquel. Os distintos metais comportánsen de forma diferente baixo as forzas de estampación, e axustar as propiedades do material ao tipo adecuado de troquel prevén problemas de calidade e complicacións na produción.

• Estampación progresiva en acero ao carbono: Ideal para soportes de gran volume, compoñentes estruturais e ferraxería automobilística. As características consistentes de conformación e a rentabilidade do acero ao carbono fan del o material de referencia para operacións progresivas. Os grosores de 0,5 mm a 3 mm pasan de forma fiable pola maioría das configuracións de troqueis progresivos.
• Consideracións sobre o acero inoxidábel: Ambos métodos tratan eficazmente o acero inoxidable, pero a tendencia do material a endurecerse por deformación require un deseño cuidadoso das matrices. As matrices progresivas funcionan ben para espesores máis finos e formas máis sinxelas. As matrices de transferencia resultan preferibles para aceros inoxidables máis graxos ou aplicacións de estirado profundo nas que poden ser necesarios pasos intermedios de recoñecemento.
• Diferenzas no manexo do aluminio: A suavidade do aluminio e a súa tendencia ao galling (adherirse ás superficies da matriz) requiren revestimentos especializados e lubrificación, independentemente do tipo de matriz. A estampación progresiva trata eficientemente a chapa de aluminio en aplicacións de menor espesor. As matrices de transferencia acomodan mellor as placas de aluminio máis graxas e os compoñentes de aluminio estirados profundamente.
• Estampación progresiva de cobre para aplicacións eléctricas: O cobre e as súas aliñacións (latón, bronce, cobre berilio) son materias primas básicas nas aplicacións do proceso de estampación eléctrica. A súa excelente condutividade eléctrica e formabilidade fánaos ideais para a estampación progresiva de terminais, contactos e conectores. Unha matriz de estampación progresiva que traballe con aliñacións de cobre pode acadar taxas de produción excepccionais mantendo ao mesmo tempo as estreitas tolerancias que requiren os compoñentes eléctricos.

Espesor do material e selección da matriz

Aquí hai un factor que con frecuencia se pasa por alto: o espesor do material inflúe significativamente no tipo de matriz máis adecuado para a súa aplicación.

Segundo Worthy Hardware, para as matrices progresivas, os materiais moi grosos non son adecuados porque resulta difícil alisalos e alimentalos con precisión. O mecanismo continuo de alimentación en forma de faias, que fai que a estampación progresiva sexa tan eficiente, convértese nun problema á medida que aumenta o espesor do material.

Considere estas directrices sobre o espesor:

• Materiais finos (0,1 mm – 1,5 mm): As matrices progresivas destácanse. O material fino avanza suavemente, forma de maneira previsible e mantén a integridade da faiña portadora durante todo o proceso.
• Materiais medios (1,5 mm - 3 mm): Ambos os métodos son viables. Xeralmente, a xeometría e o volume das pezas determinan a mellor opción.
• Materiais máis grosos (3 mm ou máis): Preferénselle xeralmente as matrices de transferencia. O manexo individual de cada peza elimina os problemas asociados á alimentación mediante faiña. A mesma referencia indica que, para pezas demasiado grosas para matrices progresivas, os fabricantes empregan matrices de unha soa etapa ou matrices de transferencia.

Os materiais máis grosos requiren tamén forzas de conformado maiores, o que se alinea coas capacidades de tonelaxe xeralmente superiores das prensas de transferencia. Cando o deseño da súa peza require acero ou chapa de aluminio de grosor elevado, o procesamento por transferencia ofrece xeralmente resultados máis fiables.

Comprender estas consideracións da industria e dos materiais axuda a reducir a selección de matrices. Pero, como se traduce este coñecemento en proxeccións reais de custos e expectativas de cronogramas? É exactamente iso do que falaremos na seguinte sección: os números reais detrás do investimento en ferramentas e os cronogramas de desenvolvemento.

Análise de custos e cronogramas de desenvolvemento de ferramentas

Xa avaliouse a xeometría, o volume e os requisitos de material. Agora chega a pregunta que, en última instancia, determina a maioría das decisións de fabricación: ¿Canto custará isto realmente? ¿E cantos días pasarán antes de que comece a produción de pezas? Comprender a imaxe financeira completa —non só a oferta inicial— distingue os proxectos exitosos dos desastres orzamentarios.

Comparación real de custos máis aló do investimento inicial en ferramentas

Ao comparar os custos dos moldes progresivos e da estampación cos moldes de transferencia alternativos, os fabricantes cometen frecuentemente un erro crítico. Centranse exclusivamente na oferta de ferramentas que teñen sobre a súa mesa. Ese número é importante, pero é só unha peza dun quebracabezas financeiro moito máis amplo.

Analicemos os factores de custo completos que deberíades avaliar:

Investimento inicial en utillaxes: Os moldes progresivos adoitan ter custos iniciais máis altos. Por qué? O deseño integrado de múltiples estacións require máis horas de enxeñaría, tolerancias de maquinado máis estrictas e montaxe complexa. Un proxecto de moldes de estampación progresiva pode supor un incremento do 30-50 % nos gastos iniciais de ferramentas respecto a moldes de transferencia equivalentes. Non obstante, tal como confirman fontes do sector, aínda que o molde en si mesmo permite comezar máis rapidamente con moldes sinxelos e ten un custo inicial inferior, a produción dunha gran cantidade de pezas leva máis tempo e resulta máis cara por unidade.

Custos de produción por peza en distintos volumes: Aquí é onde as estampacións con matrices progresivas ofrecen o seu retorno. Unha vez que esa ferramenta cara está en funcionamento, a operación continua alimentada por tira produce pezas a unha velocidade notable con mínima intervención laboral. A altos volumes, o custo por peza redúcese dramaticamente. A estampación por transferencia, coas súas velocidades de ciclo máis lentas e un manexo de pezas máis complexo, ten custos por peza máis altos a volumes equivalentes—pero eses custos teñen menos relevancia cando a cantidade total de produción é modesta.

Despesas de mantemento e reparación: As matrices progresivas requiren un mantemento máis sofisticado. O deseño integrado significa que o desgaste nunha estación pode afectar o rendemento global da matriz. As matrices de transferencia ofrecen vantaxes modulares—as estacións individuais poden extraerse, repararse ou substituírse sen ter que desmontar toda a ferramenta. Ao longo dunha campaña de produción de varios anos, estas diferenzas de mantemento acumúlanse de forma significativa.

Porcentaxes de desperdicio de material: Tanto os métodos de prensado como os de estampación xeran residuos, pero de xeitos distintos. As matrices progresivas crean residuos na tira portadora — o material que conecta as pezas ao longo do proceso e que se corta ao final. As matrices de transferencia xeran residuos pola eficiencia no anidamento dos folgos. Dependendo da xeometría da peza, as taxas de aproveitamento do material adoitan oscilar entre o 70 % e o 85 % para calquera dos dous métodos, podendo os esforzos de optimización elevar eses valores.

A matriz co menor prezo de adquisición raramente ofrece o menor custo total de propiedade. Avalie xuntamente o investimento en utillaxes, os custos de produción por peza, os gastos de mantemento e o aproveitamento do material, e despois calcule o seu custo real por peza acabada ao seu volume real de produción.

Realidades sobre os prazos de entrega para o desenvolvemento de matrices

Máis aló do custo, o cronograma determina con frecuencia qué método de estampación se axusta mellor ao seu proxecto. O desenvolvemento das utillaxes para matrices progresivas require normalmente máis tempo de enxeñaría e construción debido á súa complexidade inherente.

Considere o que entra no desenvolvemento de ferramentas para troqueis progresivos:

• Enxeñaría e deseño: 4-8 semanas para deseños complexos de múltiples estacións. Cada estación debe integrarse con precisión coas demais, e a progresión da folla debe optimizarse para o fluxo de material e a durabilidade do troquel
• Mecanizado de compoñentes: 6-12 semanas, segundo a complexidade do troquel. As tolerancias estreitas en múltiples estacións requiren traballo CNC de precisión e un esmerado rectificado
• Montaxe e proba: 2-4 semanas para a montaxe inicial, seguidas de axustes iterativos durante a fase de mostraxe
• Tempo total típico: 12-20 semanas desde a aprobación do deseño ata a ferramenta lista para produción

O desenvolvemento de troqueis de transferencia adoita ser máis rápido. A aproximación modular por estacións permite deseñar e fabricar os compoñentes individuais de forma relativamente independente. Os prazos típicos van de 8 a 14 semanas — unha vantaxe significativa cando a presión para reducir o tempo de lanzamento ao mercado é intensa.

De acordo co O Fabricante , un dos principais retos no desenvolvemento de matrices é que as oficinas adoitan dedicar un tempo excesivo á enxeñaría de pezas en vez de á enxeñaría das propias matrices. Este esforzo mal asignado alarga os prazos e incrementa os custos sen aportar valor correspondente.

Como o deseño avanzado reduce o risco de desenvolvemento

A simulación moderna por CAE (Enxeñaría Asistida por Ordenador) transformou a economía do desenvolvemento de matrices. Antes de cortar o acero, os enxeñeiros poden probar virtualmente as operacións de conformado, predecir o comportamento do material e identificar puntos potenciais de fallo.

Que significa isto para o seu proxecto? A simulación por CAE reduce o risco de desenvolvemento mediante:

• A identificación de problemas de resalte antes de construír as ferramentas, permitindo a súa compensación na fase de deseño
• A predición do adelgazamento do material e das localizacións potenciais de fractura durante os estirados profundos
• A optimización das formas das láminas e dos arranxos das bandas para conseguir a máxima utilización do material
• A validación das secuencias de conformado antes de comprometerse coa construción cara das ferramentas

O resultado? Menos iteracións costosas durante a fase de probas. Segundo Estudo de caso de Chia Chang , optimizar a precisión no deseño de matrices combinada con procesos mellorados levou a incrementos na produción diaria do 175 % e melloras no rendemento do 50 % ao 90 % — demostrando o impacto tangible dunha inversión inicial en enxeñaría.

Acelerar a validación mediante prototipado rápido

E se puidese validar o deseño da súa peza antes de comprometerse coas ferramentas de produción completas? As capacidades de prototipado rápido colman a brecha entre deseño e produción, permitíndolle probar a forma, o axuste e a función con mostras reais estampadas.

As ferramentas de prototipo —tamén chamadas ferramentas suaves— empregan materiais menos endurecidos e unha construción simplificada para producir pezas representativas de maneira rápida. Aínda que estas ferramentas non resistirán unha produción en gran volume, cumpren finalidades críticas:

• Validar a xeometría e as tolerancias da peza antes dunha cara inversión en matrices de produción
• Fornecer mostras para aprobación e probas por parte do cliente
• Identificar problemas de deseño de maneira temprana, cando os cambios supoñen centos e non miles de euros
• Apoiando a produción inicial de baixo volume mentres se desenvolve a ferramenta definitiva

Algunhos fabricantes ofrecen unha entrega rápida de prototipos en tan só 5 días para xeometrías máis sinxelas. Esta capacidade de obter rapidamente a primeira peza pode reducir drasticamente o prazo total do seu proxecto, ao tempo que reduce o risco de modificacións caras na ferramenta de produción.

Unha vez clarificados os factores de custo e cronograma, está case listo para tomar a súa decisión sobre a elección do molde. Pero antes, abordemos os equívocos máis comúns que incluso fabricantes experimentados adoitan cometer —e proporciónalle unha lista de comprobación práctica que pode aplicar directamente á avaliación do seu propio proxecto.

Equívocos comúns e lista de comprobación para a toma de decisión

Incluso os enxeñeiros de fabricación experimentados caen vítimas de suposicións obsoletas sobre a estampación con matrices progresivas e de transferencia. Estes equívocos leván a unha selección subóptima de matrices, a un desperdicio de orzamentos e a equipos de produción frustrados. Antes de tomar a súa decisión final, desmontemos os mitos que descarrilan os proxectos e, a continuación, fornecémoslle unha lista de comprobación práctica para a súa propia avaliación.

Desmontando os mitos sobre as matrices progresivas fronte ás de transferencia

Mito 1: As matrices progresivas son sempre máis caras a longo prazo.

Realidade? Os investimentos progresivos en ferramentas e matrices adoitan ofrecer o custo total de propiedade máis baixo en volumes altos. É certo que os custos iniciais de ferramentación son superiores. Pero considere o que ocorre nunha produción dun millón de pezas. A vantaxe de velocidade —á veces con taxas de ciclo até 10 veces máis rápidas— combinada coa redución da man de obra e a eliminación das operacións secundarias fai, con frecuencia, que a ferramentación progresiva sexa a opción máis económica. Segundo Worthy Hardware, a estampación con matriz progresiva garante consistencia e produción rápida cunha implicación mínima de man de obra, mantendo os prezos por unidade baixos en volumes altos.

Mito 2: As matrices de transferencia só se empregan para pezas simples.

Este erro de percepción non podería estar máis lonxe da verdade. As matrices de transferencia, de feito, manexan xeometrías tridimensionais máis complexas das que poden acomodar as matrices progresivas. Extrusións profundas, operacións con múltiplas superficies, salientes invertidos e operacións secundarias integradas, como a roscadura ou soldadura dentro da matriz, son capacidades que superan todo o que calquera ferramenta progresiva pode lograr. O proceso de transferencia coa matriz libera as pezas das restricións da faiixa portadora, permitindo operacións de conformado imposibles cando o material permanece conectado.

Mito 3: Debes escoller un método ou outro.

Existen enfoques híbridos para fluxos de traballo complexos de fabricación. Algúns fabricantes usan o estampado progresivo para o corte inicial e a conformación básica, e despois transfieren esas pezas semiacabadas a operacións secundarias. Outros executan configuracións de ferramentas compostas dentro de sistemas de transferencia máis grandes. Unha matriz composta realiza múltiples operacións de corte nun só golpe de prensa —e estas poden integrarse en estratexias de produción máis amplas que aproveitan as vantaxes tanto do estampado progresivo como da transferencia.

Mito 4: Os alimentadores modernos eliminan a necesidade de muescas de paso nas matrices progresivas.

Pensa que o seu alimentador avanzado de bobinas lle permite omitir este detalle? Segundo O Fabricante , incluso os alimentadores con precisión de 0,0005 polgadas non resolven problemas como o alabeo das bordas, as variacións na habilidade do operario ou a fiabilidade na protección da matriz. As muescas de derivación (tamén chamadas muescas de paso ou muescas francesas) nas matrices progresivas cumpren funcións críticas máis aló do simple control da alimentación:

• Proporcionar topes sólidos para evitar a sobrealimentación, que pode causar danos graves na matriz
• Eliminación da camber na borda do rolo para garantir un fluxo uniforme do material
• Establecemento da posición do primeiro golpe para o material da borda frontal
• Redución dos recortes sueltos e dos golpes parciais durante a produción

A mesma fonte indica que unha colisión grave do troquel por sobrealimentación pode custar 100 veces máis que o material adicional consumido por un entalle de paso. Comprender estes detalles técnicos no interior do troquel nas configuracións progresivas evita suposicións onerosas.

Evitar erros onerosos na selección do troquel

Como saber se escolleu o método de estampación incorrecto? A súa liña de produción dirállolo —moitas veces de forma sonora. Preste atención a estas señais de alerta que indican unha selección inadecuada do troquel:

• Taxas excesivas de recortes: Se os residuos de material superan consistentemente o 25-30 %, o tipo de troquel pode non ser adecuado para a xeometría da peza. Os troqueis progresivos con pezas mal anidadas ou os troqueis de transferencia con formas de chapa ineficientes xeran ambos desperdicio innecesario
• Inconsistencias de calidade: A variación dimensional de peza a peza máis aló da tolerancia suxire inestabilidade do proceso. As matrices progresivas que fabrican pezas demasiado grandes para un control fiable da tira, ou as matrices de transferencia con posicionamento insuficiente das pezas, provocan ambas unha deriva na calidade
• Estrangulamentos na produción: Cando a estampación se converte na súa restrición mentres as operacións posteriores están inactivas, o tempo de ciclo non responde ás súas necesidades. As matrices progresivas que funcionan á súa velocidade natural poden seguir rendendo por debaixo do esperado se optou por ferramentas de transferencia para pezas máis adecuadas ao procesamento en tira
• Problemas de frecuencia de mantemento: As matrices que requiren atención constante indican problemas. Unha ferramenta progresiva que se desgasta prematuramente nunha estación afecta todo o sistema integrado. As matrices de transferencia cun fallo individual nas estacións poden indicar problemas de deseño, pero polo menos permiten reparacións dirixidas
• Acumulación de operacións secundarias: Se as pezas que saen da súa matriz requieren consistentemente procesos adicionais que non previu, o deseño da matriz pode ter comprometido a súa capacidade por razóns inadecuadas

A súa lista de comprobación para a selección de estampas

Preparado para avaliar o seu propio proxecto? Traballe esta lista de comprobación de forma sistemática. As súas respostas indicarán a aproximación adecuada de estampación para os seus requisitos específicos.

Criterios de avaliación	Especificación do seu proxecto	Orientación para a toma de decisións
Proxección do volume anual	Documente a cantidade anual esperada e a duración da produción	Menos de 50.000: inclínese cara á estampación por transferencia. Máis de 100.000: a estampación progresiva probablemente resulte máis económica. Entre ambos valores: analice coidadosamente outros factores
Dimensións da peça	Registre a lonxitude, anchura e altura máximas da pieza acabada	As pezas que se axustan ás anchuras típicas de banda (ata 300 mm) son idóneas para a estampación progresiva. As pezas máis grandes ou as que requiren profundidades de embutición considerables favorecen a estampación por transferencia
Puntuación de Complexidade Xeométrica	Contador: furos, dobras, formas, estirados e superficies que requiren operacións	Alto número de características con complexidade 2D: progresivo. Características 3D que requiren acceso a múltiples superficies: transferencia
Especificacións do Material	Indicar o tipo de material, o grosor e calquera propiedade especial	Materiais finos (inferiores a 2 mm) en acero, aluminio e cobre: adecuados para sistemas progresivos. Grosos máis grandes ou materiais que requiren conformado controlado: considerar a transferencia
Requisitos de Tolerancia	Documentar as dimensións críticas e a variación aceptable	Ambos os métodos conseguen tolerancias estreitas. Os moldes progresivos ofrecen unha repetibilidade superior en volumes altos. A transferencia ofrece flexibilidade para pilas complexas de tolerancias
Necesidades de operacións secundarias	Enumerar calquera operación requirida despois da estampación	Obxectivo: eliminar as operacións secundarias. Os moldes progresivos adoitan incorporar todos os pasos. Os moldes de transferencia poden incluír roscado, soldadura ou montaxe no interior do molde

Avalie o seu proxecto de maneira obxectiva. Se a maioría dos factores apuntan cara a un método, o camiño está claro. Se está dividido equitativamente entre ambos, priorice o volume e a xeometría da peza, pois estes factores adoitan ter maior peso nos cálculos do custo total.

Unha vez esclarecidos os equívocos e completada a súa lista de comprobación de avaliación, está listo para o paso final: traducir a súa análise en acción. A seguinte sección ofrece recomendacións específicas baseadas nas súas necesidades e orientación sobre como seleccionar o socio de fabricación axeitado para executar con éxito a súa estratexia de troqueis.

Recomendacións finais e selección do seu socio para troqueis

Xa realizou a análise. Comprende as diferenzas entre a estampación con troquel progresivo e a estampación con troquel de transferencia, cales son as aplicacións máis adecuadas para cada método e como inflúen na súa decisión factores como o volume, a xeometría e o material. Agora é o momento de traducir ese coñecemento en acción — e identificar o socio de fabricación axeitado para levar o seu proxecto a cabo.

Mapa de ruta para a selección do seu troquel

Vamos resumir todo o que aprendeu en orientacións claras e prácticas. A selección do seu troquel depende, en última instancia, de adaptar os requisitos específicos do seu proxecto ao método de estampación que ofrece os mellores resultados.

Escolla o estampado con troqueis progresivos cando:

• O seu volume anual de produción supera as 50.000 pezas — e especialmente cando as cantidades alcanzan centenares de miles ou millóns
• As dimensións da peza caben cómodamente dentro das restricións de anchura da tira portadora (normalmente menos de 300 mm)
• O seu deseño require múltiplas operacións secuenciais — punzonado, conformado, dobrado, acuñado — que se poden organizar nunha progresión lóxica
• Un grosor constante do material permite un avance fiable da tira durante todo o proceso de estampación progresiva
• As tolerancias estreitas e a excepcional repetibilidade peza a peza son requisitos intransixentes
• A eliminación de operacións secundarias é importante para a súa estrutura de custos e para o cronograma de produción

Escolla o estampado con troqueis por transferencia cando:

• O tamaño da peza supera os límites prácticos dun troquel progresivo, polo que se require o manexo individual do embutido
• Xeometrías complexas en 3D require operacións de conformado en múltiples superficies—imposibles mentres están unidas a unha tira portadora
• As características estampadas en profunidade requiren que o material flúa libremente desde todas as direccións para obter un grosor uniforme das paredes
• A flexibilidade na produción é importante—cando é probable que se produzan cambios no deseño ou cando se fabricarán múltiples variantes dunha mesma peza coa mesma ferramenta
• Un investimento inicial máis baixo na ferramenta é esencial, incluso se o custo por peza é lixeiramente superior
• Os volumes anuais sitúanse nun rango moderado no que a amortización da ferramenta progresiva non resulta rentable

A decisión vólvese clara unha vez que se avalia honestamente o proxecto respecto a estes criterios. ¿Pezas pequenas en volumes altos con características complexas? As operacións de estampación progresiva ofrecen case con certeza a mellor relación custo-beneficio. ¿Compónentes estruturais de maior tamaño con estampación en profunidade e complexidade en 3D? A ferramenta de transferencia ofrece capacidades que as matrices progresivas simplemente non poden igualar.

Colaborar co fabricante axeitado de matrices de estampación

Aquí hai unha verdade que os fabricantes experimentados entenden: incluso a selección correcta de matrices falla sen o socio de fabricación axeitado que a execute. As capacidades, a experiencia e os sistemas de calidade do seu fornecedor de matrices de estampación determinan directamente se o seu proxecto ten éxito ou troita.

Ao avaliar socios potenciais para as súas necesidades de ferramentas progresivas e fabricación —ou para o desenvolvemento de matrices de transferencia— priorice estas características:

1. Capacidades avanzadas de enxeñaría e simulación: Busque socios que empreguen simulación por CAE para prever e evitar defectos na conformación antes de cortar o aceiro. As solucións de troqueis de estampado de precisión de Shaoyi exemplifican esta aproximación, utilizando simulación avanzada por CAE para obter resultados sen defectos que eliminan as custosas iteracións de proba e erro. O seu equipo de enxeñaría evalúa os seus requisitos específicos e recomenda a mellor aproximación —progresiva ou de transferencia— baseándose no mérito técnico máis ca na dispoñibilidade de equipos.
2. Certificacións de calidade que teñen relevancia: A certificación IATF 16949 sinala sistemas de xestión da calidade de nivel automotriz. Isto non é só un certificado colgado na parede: representa procesos rigorosos de control do deseño, validación da produción e mellora continua. A certificación IATF 16949 de Shaoyi respalda as súas solucións de matrices de estampación de precisión coa infraestrutura de calidade que os clientes OEM requiren
3. Capacidades de prototipado rápido: A capacidade de fabricar pezas prototipo de forma rápida —en tan só 5 días para xeometrías máis sinxelas— permíteche validar os deseños antes de comprometerte con ferramentas de produción caras. Esta capacidade reduce os prazos e diminúe drasticamente o risco de desenvolvemento. Segundo Guía de avaliación de fornecedores de Penn United , un fornecedor capaz de deseñar e construír matrices de estampación metálica de precisión será inevitablemente moito máis cualificado para ter éxito ca un fornecedor sen estas capacidades
4. Taxas comprobadas de éxito na primeira proba: Pregúntelle aos posibles socios sobre a súa taxa de aprobación na primeira pasada. Unha taxa de aprobación na primeira pasada do 93 % —como a que alcanza Shaoyi— indica procesos de enxeñaría maduros que acertan coa ferramenta desde a primeira vez. Esta métrica afecta directamente o seu cronograma e orzamento ao minimizar os cíclos de retraballo, que resultan moi custosos
5. Flexibilidade de volume de produción: As súas necesidades poden evolucionar. Un socio capaz de prototipado rápido ata a fabricación en volumes elevados ofrece continuidade ao longo do ciclo de vida do seu produto. Non debería ter que cambiar de fornecedor ao aumentar os volumes

Que buscar no seu socio para a fabricación de matrices de estampación

Ademais da lista priorizada anteriormente, avalie estes factores adicionais que recomenden os expertos do sector ao seleccionar un fornecedor de estampación de metais de precisión:

• Anos de experiencia co tipo de peza: A experiencia dun fornecedor en pezas planas, pezas formadas ou en ambas é importante. Tómese tempo para comprender os tipos de compoñentes que xa estampou con éxito no pasado e a súa capacidade de manter tolerancias estreitas en pezas semellantes ás súas
• Programa de mantemento das matrices: Este factor, con frecuencia pasádo por alto, maximiza a vida útil do molde e optimiza o custo total do ciclo de vida. Un bo programa de mantemento aborda a inspección do molde, a sincronización e axuste, as técnicas axeitadas de montaxe e os calendarios de substitución de compoñentes
• Historial de entregas: O fornecedor rastrea oficialmente o cumprimento dos prazos de entrega? Se non o fai, seleccione outro fornecedor. As promesas non significan nada sen un historial de rendemento apoiado por datos
• Capacidades de operacións secundarias: Un fornecedor que pode realizar tarefas adicionais á estampación, como limpeza, galvanizado, empaquetado ou montaxe de produtos, simplifica a súa cadea de suministro e reduce a complexidade lóxica
• Atención aos Detalles: Un fornecedor que formula preguntas minuciosas sobre a calidade das pezas, as características clave e as tolerancias durante o proceso de cotización normalmente ofrece resultados superiores. Esta implicación inicial é un sinal de compromiso auténtico co seu éxito

De acordo co Arthur Harris , as capacidades de prototipado axudan a eliminar erros humanos, reducir o tempo de produción e optimizar a fabricación de matrices durante as fases de planificación. Traballar con socios que ofrezan esta capacidade—combinada coa experiencia en enxeñaría para recomendar o tipo de matriz axeitado—coloca o seu proxecto no camiño do éxito desde o principio.

Seguindo Adiante Con Confianza

A decisión entre matriz progresiva e matriz de transferencia non ten por que ser intimidatoria. Armado co marco de avaliación deste guía, pode avaliar sistemáticamente os requisitos do seu proxecto e identificar o método de estampación que ofrece os mellores resultados.

Lembre os principios fundamentais:

• O volume impulsa a economía—pero a xeometría determina a viabilidade
• O custo inicial das ferramentas importa menos que o custo total de propiedade
• O socio de fabricación axeitado transforma unha boa selección de matrices nun éxito produtivo
• A simulación por CAE e o prototipado rápido reducen o risco de desenvolvemento e acurtan os prazos

Sexa que o seu proxecto require ferramentas progresivas de alta velocidade que fabriquen millóns de pezas de precisión ou ferramentas de transferencia flexibles que produzan compoñentes complexos en 3D, o marco de decisión que agora posúe guiarao cara á opción axeitada. Colabore con fabricantes experimentados de matrices que aporten experiencia en enxeñaría, certificacións de calidade e rendemento probado ao seu proxecto — e observe como a súa operación de estampación entrega os resultados que necesita o seu negocio.

Preguntas frecuentes sobre estampación con matriz progresiva fronte a estampación con matriz de transferencia

1. Cal é a diferenza entre troques progresivas e troques de transferencia?

O proceso de troqueis progresivos pasa tiras metálicas por estacións secuenciais mentres as pezas permanecen unidas a unha tira portadora, ideal para pequenas pezas en volumes elevados. Os troqueis de transferencia separan as láminas ao principio e móvenas mecanicamente entre estacións, o que permite pezas máis grandes e xeometrías complexas en 3D. A estampación progresiva alcanza velocidades máis altas (20–1.500+ golpes por minuto), mentres que a estampación por transferencia ofrece maior flexibilidade para estirados profundos e operacións con múltiples superficies. A elección depende do tamaño da peza, da súa complexidade xeométrica e dos requisitos de volume de produción.

2. Cales son as desvantaxes do estampado con punzón progresivo?

A estampación con matrices progresivas ten varias limitacións: maior investimento inicial en ferramentas debido á complexidade integrada de múltiples estacións, prazos de desenvolvemento máis longos (12-20 semanas), tamaño limitado das pezas por mor das restricións de anchura da faiña portadora, capacidade limitada de conformado 3D xa que as pezas permanecen conectadas durante o procesamento e requisitos de mantemento máis complexos, nos que os problemas nunha estación poden requirir un desmontaxe extenso. Ademais, os cambios de deseño adoitan requerir un importante retraballo da matriz ou incluso unha reconstrución completa das ferramentas, o que reduce a flexibilidade en comparación cos sistemas modulares de matrices de transferencia.

3. Que é unha matriz progresiva?

Unha matriz progresiva é unha ferramenta de estampación de metais que realiza múltiplas operacións secuencialmente, mentres unha tira metálica en rolo avanza a través de estacións con cada golpe da prensa. Cada estación executa tarefas específicas —perforación, corte, dobrado, conformado, acuñado ou realzado— producindo unha peza acabada en cada ciclo. A tira permanece conectada mediante unha tira portadora durante todo o proceso, o que permite unha produción continua a alta velocidade, ideal para fabricar grandes cantidades de pezas pequenas e complexas con excepcional consistencia e tolerancias moi estreitas.

4. Cando debo escoller a estampación con matriz de transferencia fronte á estampación con matriz progresiva?

Escolla o estampado con troquel de transferencia cando as súas pezas son demasiado grandes para o procesamento con faias portadoras, requiren características de estirado profundo con grosor uniforme das paredes, necesitan operacións de conformado en múltiplas superficies ou demandan xeometrías complexas en 3D con rebaixos. Os troqueis de transferencia tamén resultan adecuados para volumes de produción baixos a medios, onde a amortización das ferramentas favorece unha inversión inicial máis reducida e cando a flexibilidade no deseño é importante para posibles modificacións futuras. O deseño modular por estacións simplifica o mantemento e permite reparar estacións individuais sen ter que desmontar toda a ferramenta.

5. Como determino o limiar adecuado de volume de produción para troqueis progresivos fronte a troqueis de transferencia?

Os umbrais de volume varían segundo a aplicación, pero aplícanse directrices xerais: menos de 5.000 pezas ao ano favorecen as matrices de transferencia ou métodos alternativos debido aos custos das matrices progresivas; entre 5.000 e 50.000 pezas requirise unha análise cuidadosa da xeometría e complexidade da peza; entre 50.000 e 500.000 pezas xeralmente xustifica o uso de matrices progresivas para xeometrías adecuadas; e máis de 500.000 pezas favorecen claramente o estampado progresivo para lograr a máxima eficiencia. Parceiros como Shaoyi, con certificación IATF 16949, poden avaliar os seus requisitos específicos e recomendar a mellor estratexia en función do custo total de propiedade, e non só do gasto inicial na fabricación das matrices.
