Explicación clara da fabricación por estampado

Cando colle unha porta de coche, un chasis de portátil ou incluso un pequeno conector eléctrico, a miúdo está agarrando o resultado dun proceso de fabricación por estampado — un proceso que transforma láminas metálicas planas en formas precisas e funcionais mediante troques e prensas. Pero que é o estampado de metais, e por que domina tantas industrias? Imos desentrañar a definición de estampado e ver que fai que este proceso se distinga.

Que significa a fabricación por estampado na produción

Na súa esencia, a fabricación por estampado consiste na conformación fría ou quente de chapa metálica en pezas complexas ou sinxelas prensándoa entre matrices de forma personalizada. Ao contrario que no mecanizado, que elimina material, ou na fabricación aditiva, que constrúe pezas capa por capa, o estampado utiliza forza e ferramentas deseñadas con precisión para dar forma ao metal rapidamente, con alta repetibilidade e eficiencia. Este método é especialmente valioso en sectores como o automoción, electrodomésticos, electrónica e equipamento industrial, onde se necesitan millóns de pezas idénticas —pensas en soportes, carcacas ou conectores— cunha calidade constante e un mínimo desperdicio. O valor do proceso baséase no deseño inicial das matrices: unha vez perfeccionada a matriz, cada ciclo produce unha peza en segundos, con variación mínima.

Procesos principais desde o corte ata o embutido profundo

Parece complexo? Aquí tes unha guía rápida das operacións de estampado máis comúns e as características que producen:

• Enbrutamento : Corta formas planas (blancos) de chapa metálica—moitas veces o primeiro paso no proceso de estampado.
• Perfuración : Fai furos ou ranuras no blanco.
• Dobrado/Formado : Crea características angulares ou curvadas, como soportes e clip.
• Embutición/Embutición profunda : Estira o metal dentro dunha cavidade para facer copas, carcacas ou paneis automotrices.
• Bordeado : Dobra o bordo dunha peza para engadir resistencia ou preparala para montaxe.
• Acuñando : Comprime as características para obter detalles finos, suavizado de bordos ou endurecemento por deformación.

Xuntos, estes métodos forman a columna vertebral do proceso de estampado metálico, permitindo desde arandelas sinxelas ata paneis corporais automotrices complexos.

Onde se sitúa o estampado en comparación co mecanizado e a fundición

Imaxina que necesitas millares de pezas metálicas idénticas: deberías escoller estampación, mecanizado ou fundición? Aquí tes unha comparación rápida para axudarte a decidir:

Como podes ver, a fabricación por estampación destaca cando necesitas alta velocidade, excelente rendemento de material e consistencia rigorosa entre pezas. Non obstante, require unha inversión considerable en ferramentas de troque desde o inicio. Por iso a estampación é a opción preferida para produción en gran volume, mentres que a mecanización e a fundición adoitan escollerse para prototipos, baixo volume ou xeometrías moi complexas.

Queres definir máis precisamente a estampación? Segundo normas e uso industrial, estampado por troquel e estampación de chapa son termos intercambiables, e tamén podes ver «traballo á prensa» ou «prensado» usados en diferentes rexións. Se escoitas preguntas como «que é o metal estampado?» ou necesitas unha definición de estampación para un equipo multidisciplinar, lembra: trata-se de formar chapa metálica en pezas útiles con alta repetibilidade e baixo desperdicio.

Desde RFQ ata PPAP: Quen determina o custo, a calidade e o prazo de entrega?

Comprender todo o fluxo de traballo axuda a ver onde se crea valor e quen inflúe no resultado na fabricación por estampación:

• Deseño de produtos : Define a xeometría, as tolerancias e os requisitos funcionais da peza.
• Deseño do troquel : Enxeñeiro que deseña as ferramentas que formarán cada característica; unha fase crítica que afecta ao custo e á velocidade.
• Configuración da prensa : Os técnicos configuran e mantén as prensas de estampación para obter resultados fiácres e reproducibles.
• Garantía de calidade : Supervisa as dimensións e o acabado superficial, asegurando que as pezas cumpran coas especificacións durante toda a produción.
• Cadea de suministro/Aprovisionamento : Xestiona a obtención de materiais, a loxística e os cronogramas para manter a produción en marcha sen problemas.

Cada rol está estreitamente ligado: un cambio no deseño do troquel pode afectar ao tempo de configuración da prensa e aos controles de calidade, mentres que problemas na cadea de suministro poden impactar no prazo de entrega e no custo. Recoñecer estas conexións é fundamental para unha fabricación por estampación exitosa e rentable.

Selección de prensas e ferramentas que funciona

Cando estás diante dun deseño novo de peza, sempre xorde a pregunta: como combinar a prensa de estampado e o troquel axeitados co traballo? A resposta atópase en comprender como a xeometría, o material e o volume de produción moldean as túas decisións. Imos revisar as decisións prácticas que poden facer ou romper o teu proxecto de fabricación por estampado.

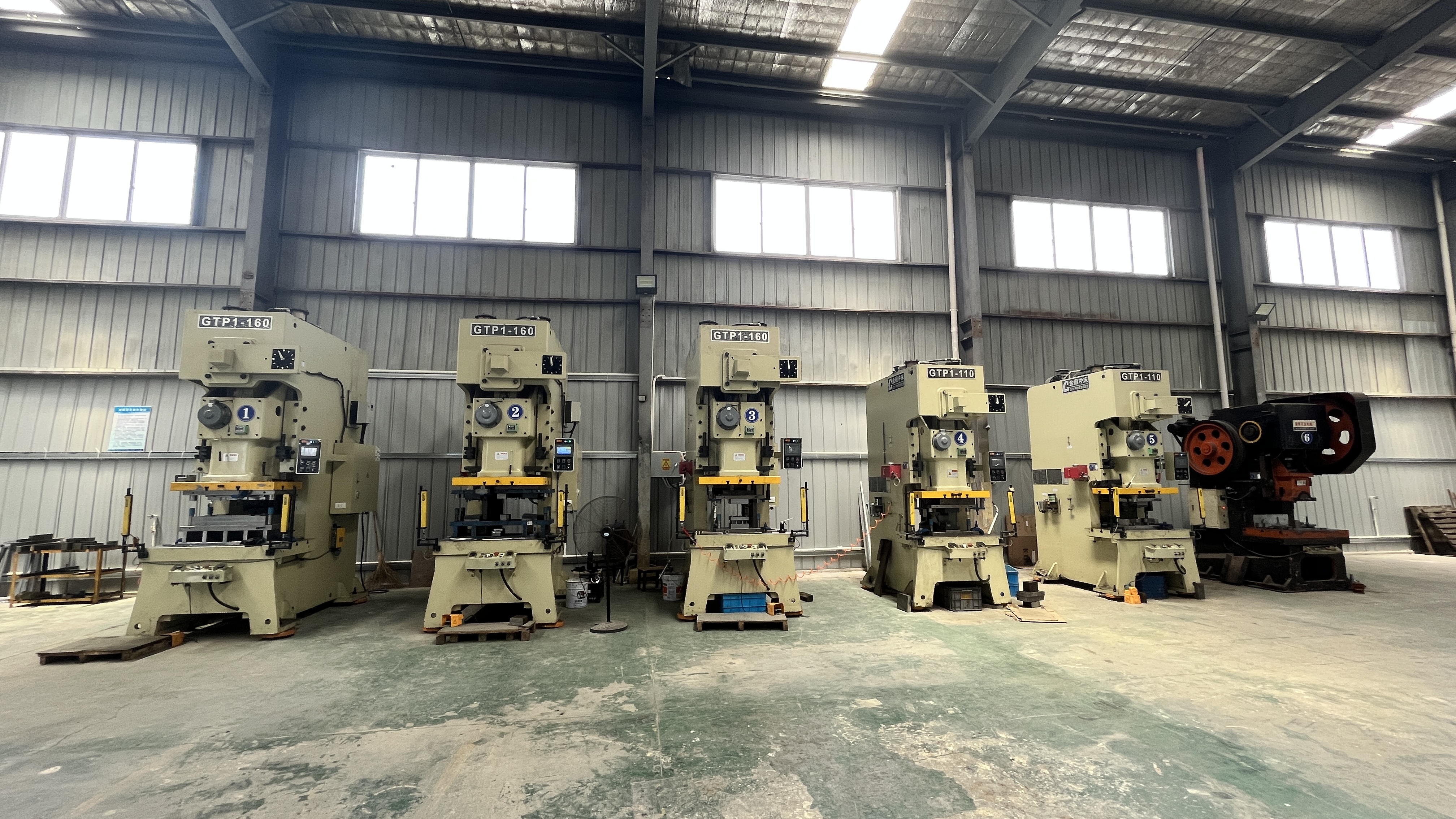

Elixir unha prensa de estampado que se adapte á peza

Non todas as prensas de estampado son iguais. A xeometría da túa peza, o grosor do material e as tolerancias requiridas desempeñan un papel na selección da máquina axeitada. Aquí tes unha vista xeral rápida dos tres tipos principais de prensas que atoparás no equipo de estampado de metais:

Por exemplo, se está producindo un soporte plano en volumes altos, unha prensa mecánica de estampación é probablemente a mellor opción en termos de velocidade e eficiencia. Pero se a súa peza ten características de embutición profunda—pense en tanques automotrices ou carcaxes complexas—unha prensa hidráulica ou servo ofrece o control e o perfil de forza que necesita. Sempre comprobe que a súa prensa poida acomodar a altura de peche do troquel, a área da mesa e os requisitos do sistema de transferencia. Non esqueza revisar a seguridade do embrague/freo e asegurarse de que o seu sistema de alimentación coincida coa configuración da prensa e o troquel.

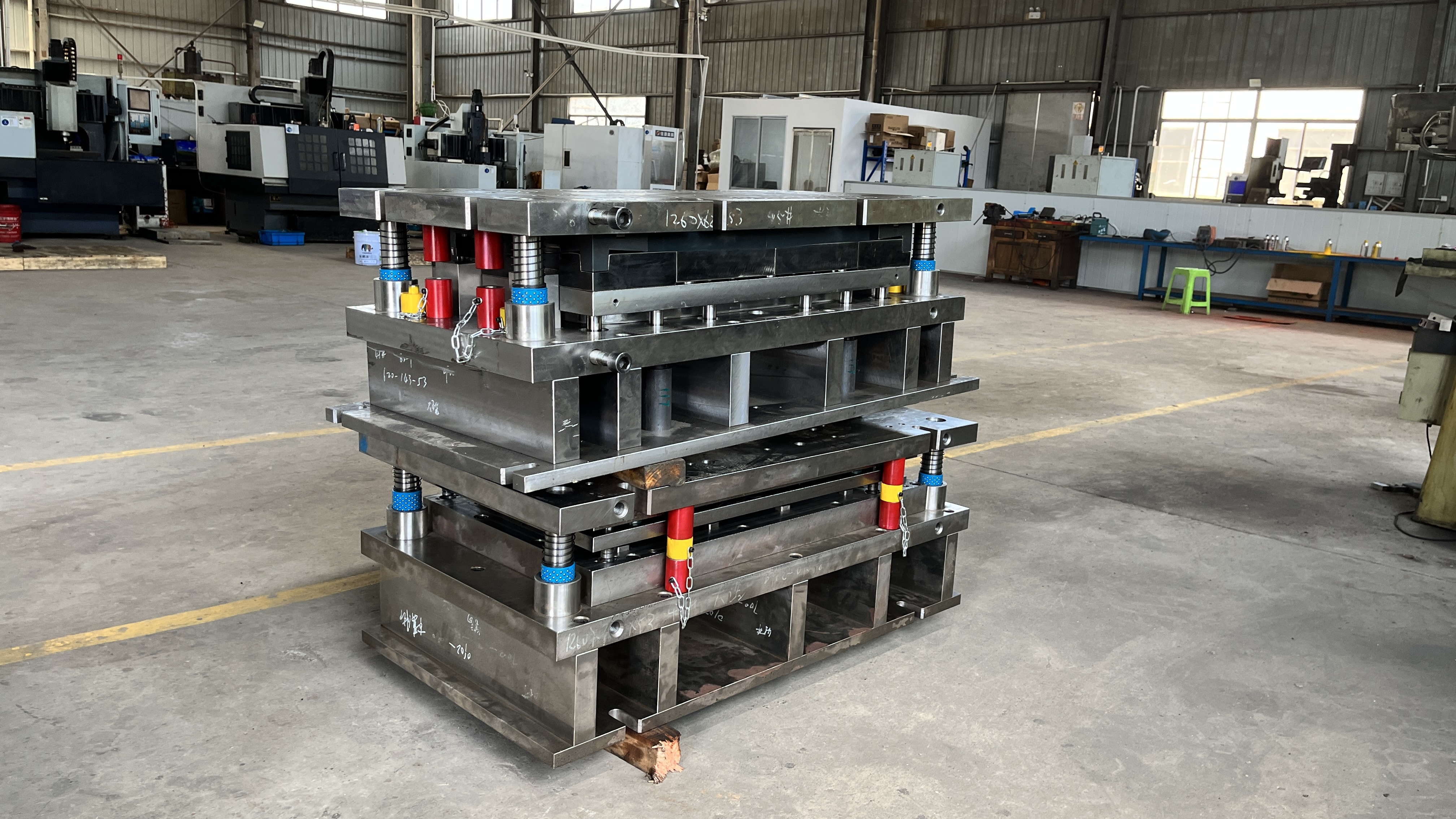

Os estilos de troquel e cando usalos

Elixir o troquel axeitado é tan importante como a prensa. Aquí tes un desglose dos tipos comúns de troqueis de estampación e as súas aplicacións ideais:

Imaxina que estás lanzando unha nova peza con demanda incerta ou cambios de deseño probables. Unha matriz de estación única ou unha matriz composta dáche flexibilidade sen un investimento inicial elevado. Pero se estás aumentando a produción para millóns de compoñentes idénticos, investir nunha matriz progresiva—e na maquinaria de punzonado adecuada—compensa grazas á velocidade e repetibilidade. As matrices de transferencia son ideais para pezas máis grandes ou complexas que necesiten ser movidas entre estacións sen estar unidas á faiada ( referencia ).

Planificación do mantemento e vida útil prevista da matriz

Aínda que sexa a mellor prensa de chapa metálica ou prensa de punzonado de aceiro, só é tan fiabil como o seu programa de mantemento. Un plan de mantemento ben estruturado prolonga a vida das súas matrices de punzonado de metal e mantén alta a calidade da produción. Aquí tes unha lista de verificación práctica para axudarte a anticipar avarías costosas:

• Afiado preventivo : Afiar periodicamente as bordas e características para manter a precisión.
• Seguimento do desgaste das guías : Inspeccionar as guías e buxías en busca de sinais de desgaste ou desalineación.
• Estratexia de lubricación : Aplicar os lubricantes axeitados para reducir a fricción e previr o sobrecalentamento.
• Política de insertos de reposto : Manter en stock os insertos críticos e pezas suxeitas a desgaste para unha substitución rápida.
• Inspeccións Programadas : Utilizar métodos visuais e avanzados (ultrasónicos, magnéticos) para detectar fallas subsuperficiais.
• Formación do operador : Garantir que o persoal coñeza os procedementos correctos para manipular e manter os equipos de estampado.

A mantención proactiva non só prolonga a vida dos troques, senón que tamén estabiliza a calidade das pezas, evita paradas inesperadas e protexe a súa inversión en prensas e ferramentas de estampado.

Ao planear o seu próximo proxecto de fabricación por estampado, lembre: a combinación axeitada de prensa de estampado e estilo de troquel—acompañada dun mantemento rigoroso—estabelece as bases para unha produción eficiente, fiábel e rentábel. A continuación, profundizaremos nas metodoloxías de estimación que o axudarán a dimensionar a súa prensa e troqueis para obter orzamentos precisos e unha planificación do proceso adecuada.

Métodos de estimación que pode empregar realmente

Cando ten unha peza nova e unha folla de especificacións en branco, como pode estimar rapidamente os recursos necesarios para o proceso de fabricación por estampado? Semella complexo, pero cun enfoque estruturado, atopará que os números están ao seu alcance— incluso antes de dispor de todos os detalles. Vamos descompor os pasos esenciais de estimación para a forza da prensa, a forza do prensachapas, o tempo de ciclo e o trazado da banda, para que poida pasar do concepto ao orzamento con confianza.

Estimación da forza da prensa e da forza do prensachapas

Imaxina que tes a tarefa de dimensionar unha máquina de estampado para pezas metálicas. O primeiro paso é estimar a forza de prensa necesaria para cada operación—corte, punzonado, conformado e estirado. Quererás sumar as forzas para cada estación e engadir un marxe de seguridade razoable. A mellor práctica é empregar a resistencia ao corte real e o grosor do material das especificacións do teu material, pero incluso sen números exactos, podes aplicar o seguinte principio:

Forza de Corte/Punzonado = Perímetro × Grosor do Material × Resistencia ao Corte

Esta fórmula, amplamente utilizada no proceso de estampado de chapa metálica, dáche unha base para operacións de corte e punzonado. Para operacións de estirado, substitúe coa resistencia á tracción do material para ter en conta a acción de estiramento:

Para o proceso de estirado profundo, a estimación da forza é moito máis complexa. Primeiro, podemos calcular a forza ideal de estirado necesaria para deformar o material:
Forza de debuxo ideal ≈ circunferencia da peza × grosor do material × resistencia máxima á tracción do material
Non obstante, isto é só unha parte da presión total. Para evitar o arrugasado cando o material da chapa flúe cara ao troquel, debe aplicarse outra forza importante: a forza do prensachapas. Polo tanto, ao estimar a tonelaxe da prensa, deben considerarse ambos estes factores, así como o rozamento xerado durante o proceso. Unha estimación máis realista é:
Presión total ≈ forza de debuxo ideal + forza do prensachapas
Como regra aproximada do sector, a forza do prensachapas adoita ser do entorno do 30% da forza de debuxo ideal, pero esta proporción pode variar considerablemente dependendo da xeometría da peza, do material e da profundidade do estirado. Polo tanto, cando se tomen decisións críticas, recoméndase encarecidamente usar software profesional de análise de formación por CAE para cálculos precisos.

Non esquezas incluír as forzas dos elementos auxiliares—extractores de mola, pasadores elevadores ou levas—xa que poden acumularse nunha punzón progresiva. Segundo orientacións de expertos, é fundamental sumar todas as cargas en todas as estacións para obter a tonelaxe total da prensa. Para a forza do prensachapas (especialmente no embutido profundo), adoita ser unha fracción da carga de embutición, pero a razón exacta depende da xeometría e do material; as normas publicadas ou as indicacións do fornecedor proporcionarán rangos máis precisos se están dispoñibles.

Tempo de ciclo e factores que afectan ao rendemento

Algunha vez te preguntaches por que algunhas liñas de estampación producen pezas a velocidade de raio mentres outras van máis lentas? O tempo de ciclo está determinado por varios factores, cada un con posibilidades propias de optimización. Aquí tes un desglose práctico:

Optimizar estes compoñentes é un sinal distintivo da tecnoloxía avanzada de estampación—pódese pensar como axustar o motor detrás do proceso de estampación na fabricación. Por exemplo, unha configuración excesivamente conservadora de sensores pode engadir segundos por ciclo, mentres que un deseño de chapa optimizado e unha prensa ben adaptada poden desbloquear ganancias significativas de produtividade.

Principios de distribución e aproveitamento da chapa

A distribución da chapa é onde a arte se encontra coa ciencia no proceso de fabricación por estampación metálica. Observará que cada execución de produción eficiente comeza cunha distribución que equilibra o rendemento do material e a estabilidade das pezas. Aquí están os aspectos que debe priorizar:

• Rendemento do material : Minimice o desperdicio ao agrupar as pezas de forma compacta, pero mantén web suficiente para garantir a resistencia do portador.
• Integridade do portador : Asegúrese de que a chapa permaneza suficientemente ríxida para soportar todos os avances progresivos.
• Estratexia do furado piloto : Coloque os furados piloto cedo para garantir un avance preciso da banda.
• Orde de progresión : Ordene as operacións para controlar a dirección do rebarbado e minimizar a deformación.

É unha boa práctica crear un deseño de banda de progresión codificado por cores, marcando cargas e características críticas en cada estación. Isto non só axuda na estimación, senón tamén no equilibrio das cargas do troquel e na maximización da calidade das pezas ( referencia ).

Conclusión clave: Un deseño de banda ben pensado pode reducir os custos de material, mellorar a estabilidade do portador e simplificar as operacións posteriores en calquera proceso de fabricación por estampación.

Ao refinar as súas estimacións, comprobe sempre a existencia de datos autorizados en libros de texto, normas ou fichas técnicas de fornecedores para validar os seus cálculos. Estes métodos iniciais de estimación son esenciais para unha cotización precisa e un planeamento exitoso do proceso, preparándoo para un deseño de troquel sinxelo e un control de calidade, que abordaremos a continuación.

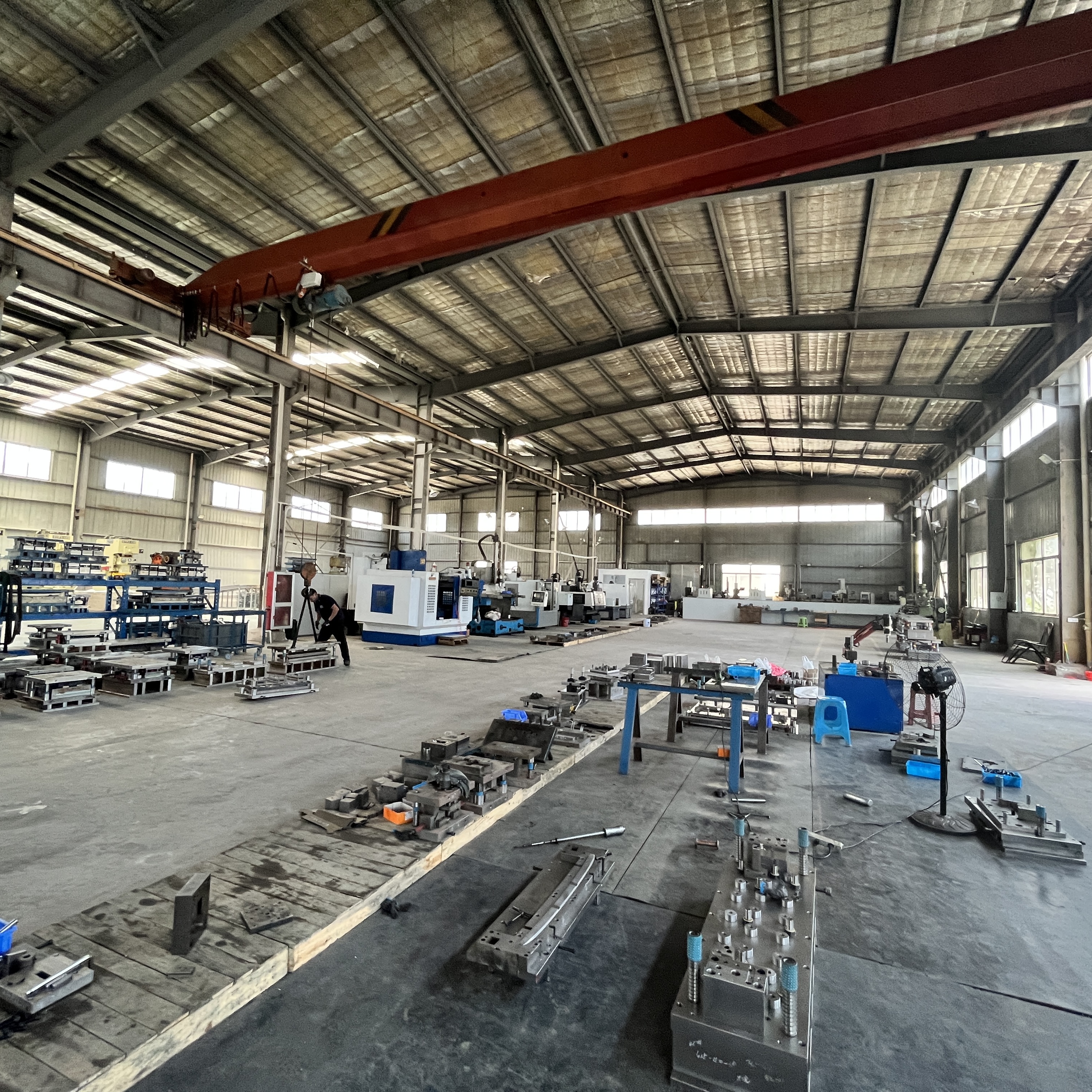

Control de calidade e inspección que evitan o retraballo

Algunha vez preguntouse por que algunhas pezas estampadas encaixan perfectamente mentres que outras causan problemas na liña de montaxe? A diferenza adoita residir en prácticas robustas de control e inspección da calidade. Na fabricación por estampado, o estampado de precisión e o estampado de calidade son máis que termos modais: son a base dunha produción fiabil e rentable. Vexamos como os plans de inspección aplicables e as ferramentas modernas de medición manteñen as súas compoñentes metálicas estampadas dentro das especificacións e os seus proxectos no camiño correcto.

Plan de inspección e métodos de medición

Imaxine que está lanzando un novo deseño de estampación de chapa metálica. Por onde comeza coa calidade? Un plan típico de inspección abarca catro etapas clave:

• Verificación do material entrante : Comprobe os certificados e dimensións do material bruto antes da produción. Isto evita problemas posteriores e garante unha base axeitada para todas as pezas de estampación metálica.
• Aprobación do primeiro exemplar : Inspeccione a primeira peza estampada respecto ás especificacións do CAD e dos debuxos, verificando todas as dimensións e características críticas.
• Comprobacións en proceso : Realice medicións regulares durante a produción: detecte desvios, desgaste das ferramentas ou cambios nos procesos antes de que se convertan en problemas.
• Auditoría final : Leve a cabo unha revisión exhaustiva das pezas estampadas rematadas, que adoita incluír comprobacións de aspecto, axuste e función.

Que ferramentas necesita? Aquí ten unha guía rápida para combinar características cos métodos de medición:

O uso de metroloxía avanzada—como escáner 3D ou software de enxeñaría inversa—garante que incluso características complexas ou de precisión no estampado sexan comprobadas con exactitude.

Puntos de control SPC e plans de reacción

Pero que ocorre cando aparece a variación do proceso? É aquí onde entra o Control Estatístico de Procesos (SPC). Imaxina que estás a seguir unha dimensión crítica—por exemplo, o ancho dun soporte—usando gráficos de control. Ao supervisar estes datos en tempo real, podes detectar tendencias antes de que se convertan en defectos, permitindo axustes proactivos. Así é como facer funcionar o SPC no teu proceso de fabricación por estampación:

• Identifica as dimensións críticas para a calidade—aquelas que afectan á función ou montaxe das pezas estampadas.
• Selecciona o gráfico de control axeitado (por exemplo, X-bar/R para datos variables, gráfico p para datos atributivos).
• Establece tamaños racionais de subgrupos por operación, equilibrando velocidade e validez estatística.
• Dota aos equipos de capacidade para reaccionar rapidamente cando os datos saian dos límites de control.

Conclusión clave: O SPC non consiste só en detectar pezas defectuosas—trátase de construír unha cultura de mellora continua e de calidade baseada en datos na estampación e mecanizado.

Acumulación de tolerancias e estratexia de datum

Xa se atopou con problemas de acumulación de tolerancias? A solución comeza con esquemas de referencia intelixentes e dimensionamento xeométrico e tolerancia (GD&T). Ao establecer referencias de datum claras (segundo ASME Y14.5), redúcese o risco de que pequenas variacións en múltiples características se sumen ata orixinar un gran problema de montaxe. Isto é especialmente vital cando se produce mecanizado metálico de precisión para aplicacións críticas de seguridade.

Para apoiar a trazabilidade e o cumprimento, especialmente para proxectos do sector automobilístico ou aeroespacial, alinie a súa documentación cos estándares IATF: mantenha plans de control, PFMEA e rexistros de inspección durante todo o ciclo de vida dos seus compoñentes metálicos estampados. Isto non só mantén contentos aos auditores, senón que tamén garante que o seu sistema de calidade sexa tan robusto como o seu proceso de produción.

A continuación, profundaremos nas prácticas procedementais para distribucións de bandas, conceptos de troqueis e planificación de secuencias, de xeito que o seu sistema de calidade estea respaldado por excelencia no proceso en cada paso do camiño.

Procedementos prácticos para distribucións, troqueis e secuencias

Cando se lle entrega un novo plano de peza e se lle pide deseñar un proceso de estampado, por onde comeza? Pode parecer abrumador—equilibrar o rendemento do material, a complexidade da ferramenta e a velocidade de produción—pero cun enfoque estruturado, pode crear ferramentas de estampado de chapa metálica robustas e secuencias de produción fiabilistas. Dividamos os pasos esenciais, empregando técnicas probadas de estampado de metal para guiar o seu deseño de estampado desde o concepto ata o taller.

Como crear un deseño de banda robusto

Imaxine que está planeando unha ferramenta progresiva para un soporte complexo. O deseño da banda é o seu mapa—determina como se move a peza a través de cada estación e afecta directamente á eficiencia do material e á calidade da peza. Aquí ten un fluxo de traballo práctico para pasar do plano da peza ao deseño aprobado:

1. Analice o plano da peza: Revise a xeometría, as tolerancias e o tipo de material para avaliar a viabilidade do deseño de estampado. Identifique características que poidan requiren atención especial, como embuticións profundas ou dobreces estreitas.
2. Determine o ancho da bobina: Engada a largura máxima da peza á largura do portador (lonxa) necesaria para a resistencia da fita. Isto asegura que a fita poida soportar a peza a través de todas as estacións da punzón.
3. Estabelecer o paso (distancia de progresión): Definir a distancia entre cada peza ao longo da fita, equilibrando o rendemento do material coa integridade do portador. Se é demasiado curta, a fita pode dobrarse; se é demasiado longa, desaproveita material.
4. Planificar a localización dos furados guía: Engadir furados guía no inicio da progresión para garantir un avance e aliñamento precisos da fita na punzón.
5. Secuenciar operacións: Organizar os pasos de punzonado, conformado, recorte e embutido para minimizar a distorsión e controlar a dirección do rebarbado. Colocar as operacións de conformado antes do corte final para estabilizar a peza.
6. Validar con simulación (se está dispoñible): Utilizar ferramentas CAD ou CAE para comprobar posibles problemas como desviación da fita ou interferencias entre estacións.
7. Revisar e aprobar: Comparta o deseño cos interesados para obter comentarios: a colaboración temprana pode detectar erros costosos antes de construír as ferramentas.

Consello: Engada sempre os punzones antes das características de perforación de precisión, coloque os repuxidos onde o retroceso sexa maior e asegúrese da resistencia do portador ata a última estación de conformado.

Corte plano fronte a configuración de troquel progresivo

Elixir entre un troquel de corte plano e un troquel progresivo condiciona todo, desde a estrutura de custos ata á flexibilidade de produción. A continuación móstrase como se comparan estas dúas aproximacións para troqueis de chapa metálica e troqueis personalizados de estampación metálica:

Por exemplo, se está producindo miles de conectores eléctricos idénticos, unha punzón progresiva nunha prensa de troquel de chapa metálica maximiza a eficiencia e minimiza o custo por peza. Pero para series curtas ou pezas que probablemente cambien, un troquel de corte ofrece flexibilidade e menor inversión inicial.

Planificación da secuencia de punzonado e recorte

Controlar a dirección do rebarbado e minimizar a distorsión da peza é un sinal distintivo dun deseño experto de troqueis de estampación metálica. Así é como abordar a planificación da secuencia usando técnicas establecidas de estampación metálica:

• Punzonado antes da formación: Realice os furos completamente ao principio, cando a banda estea plana e estable, para garantir localizacións precisas e bordos limpos.
• Aparafinar despois da conformación: Elimine o material sobrante despois dos plegados e estirados, de xeito que os bordos queden nítidos e as rebarbas dirixidas lonxe das superficies funcionais.
• Secuenciación progresiva: Sequencie formas complexas en etapas—primeiro estirados profundos, logo plegados e finalmente aparafinado—para distribuír as cargas de conformación e previr rachaduras.
• Uso de repiques: Engada estacións de repique onde sexa probable o retroceso elástico, asegurando que as dimensións finais se manteñan dentro das tolerancias.
• Soporte do portador: Mantenha pontes portadoras robustas ata a última operación de conformación para evitar alimentacións incorrectas ou desestabilización das pezas.

Consello: Os cálculos mostrais para o paso, anchura do portador ou cargas das estacións deben sempre referirse aos datos do material e aos estándares de deseño de troqueis. Se non ten os números dispoñibles, centrase no principio: priorice a estabilidade, o rendemento e a fabricabilidade en cada etapa.

Ao seguir estes procedementos estruturados, deseñarás troqueis de estampado de chapa metálica que ofreza un rendemento fiabilizable, un uso eficiente do material e unha calidade reproducible. A continuación, exploraremos como a descomposición dos custos das ferramentas e as estratexias de amortización poden axudarche a tomar decisións intelixentes de investimento tanto para troqueis personalizados de estampado de metal como para ferramentas de produción en gran volume.

Descomposición e amortización dos custos das ferramentas explicadas sinxelamente

Xa miraches algunha vez un orzamento para un estampado metálico personalizado e preguntárate: “Por que é tan elevado o custo das ferramentas no inicio?” Non estás só. Sexa que esteas lanzando unha nova peza con servizos de prensado metálico ou aumentando a produción en grande escala, comprender como se constrúen e distribúen os custos das ferramentas é fundamental para tomar decisións intelixentes e conscientes do orzamento. Demistificaremos o proceso das ferramentas e amosarémoste como controlar o prezo por peza desde o primeiro día.

Compoñentes e factores que determinan o custo das ferramentas

Cando solicita servizos personalizados de estampado de metal, está a investir realmente nun conxunto de ferramentas especializado deseñado especialmente para a súa peza. Pero que é exactamente o que determina o custo destas ferramentas? Aquí ten un desglose dos compoñentes típicos e do que pode facer subir ou baixar eses custos:

Por exemplo, un troquel deseñado para estampar metais en gran volume con tolerancias estreitas e formas complexas require máis horas de enxeñaría, aceiro premium e posiblemente sensores máis robustos. Por outro lado, un soporte sinxelo para produción de baixo a medio volume pode usar materiais estándar e menos estacións, reducindo o investimento inicial.

Estratexias de amortización segundo os volumes

Parece un grande investimento? Aquí é onde entra a amortización: repartir ese custo ao longo da vida do seu programa ou dun número determinado de pezas. Isto axuda a facer que a estampación personalizada de metais sexa asequible, incluso para series pequenas. Vexamos unha aproximación típica:

1. Escoller unha base de asignación: Decida se vai repartir o custo do utillaxe ao longo do volume total de pezas (por exemplo, 1.000.000 de pezas) ou da duración do programa (por exemplo, 3 anos de produción).
2. Calcular o custo de utillaxe por peza: Divida o custo total do utillaxe entre o número de pezas da base de asignación. Isto dálle un custo fixo de utillaxe por peza.
3. Engadir custos variables: Para cada peza, engade material, tempo de prensado, man de obra, custos xerais e perda esperada. Isto escálase co volume de produción e é fundamental no prezo final por peza.

Esta estratexia non só reduce a carga inicial, senón que tamén permite previsionar mellor o gasto total e comparar opcións entre fornecedores ou configuracións de moldes.

Estrutura do modelo de custo por peza

Para ver como se combinan todos estes elementos, aquí tes un modelo simplificado para estampación metálica en produción:

• Custo de amortización do molde (fixo por peza)
• Custo do Material Bruto
• Custo de procesamento (tempo de prensa, man de obra, custos xerais)
• Márgen para perdas e retraballo
• Embalaxe, envío e calquera documentación especial

Na estampación metálica de alto volume, o custo do molde por peza diminúe considerablemente ao aumentar o número de pezas—o que a converte na opción máis rentable para grandes series de produción. En contraste, na estampación metálica personalizada con volumes máis baixos, o custo do molde por peza será maior, pero a flexibilidade e a velocidade de lanzamento ao mercado poden compensar o custo.

Conclusión clave: As decisións iniciais de deseño para estampado—como combinar operacións para reducir as estacións de troquel ou mellorar o rendemento da banda—reducen directamente os custos de ferramentas e o prezo por peza. Traballe cedo co seu fabricante de pezas metálicas para optimizar o seu deseño segundo as realidades da industria do estampado metálico e evitar gastos innecesarios no futuro.

Ao comprender estas estruturas de custo, estarás mellor preparado para avaliar orzamentos de servizos personalizados de estampado metálico e tomar decisións informadas para o teu próximo proxecto de produción en estampado metálico. A continuación, exploraremos estratexias para prototipos e producións de baixo volume que axudan a escalar eficientemente antes de comprometerse con ferramentas de produción completas.

Estratexias de baixo volume e prototipado que se poden escalar

Opcións de ferramentas para prototipos e de transición

Cando estás lanzando unha nova peza, como evitas o risco e o custo dun utillaxe de produción completo antes de estar seguro de que o deseño é o correcto? É aí onde as estratexias de baixo volume e prototipado brillan na fabricación por estampación. En vez de pasar directamente a utillaxes ríxidos, considera estas opcións flexibles:

• Lámina cortada con láser máis bloques de conformado: Corta patróns planos cun láser e despois usa bloques de conformado mecanizados ou impresos en 3D para dar forma ás características. Rápido e ideal para prototipos en fases iniciais.
• Troqueis prototipo de estación única: Constrúe un troquel simplificado para producir un pequeno número de pezas con xeometría e tolerancias semellantes ás de produción. Este enfoque pecha a brecha entre a fabricación manual e os troqueis progresivos completos.
• Troqueis progresivos de cavidade limitada: Crea unha versión reducida dun troquel de produción, normalmente con menos estacións ou características, para validar a distribución da banda e as secuencias de conformado antes de comprometerse coa estampación en grande escala.

Estas opcións de moldes suaves—ás veces chamadas moldes de estampado en aluminio ou matrices modulares—permiten iterar rapidamente, minimizar os custos iniciais e mellorar o proceso de prensado de chapa metálica sen ter que fixar todos os detalles.

Cando gaña o estampado de pequenas series

Non está seguro se necesita centos ou miles de pezas, ou se o seu deseño probablemente cambie? O estampado de metais en pequenas series está deseñado para estas situacións. Aquí ten como decidir se é a opción axeitada:

• Número de pezas: Cantidades máis baixas (desde algunhas ata varios mil) favorecen o estampado de pequenas series ou incluso matrices modulares fronte a moldes progresivos de alta inversión.
• Risco de xeometría: Os deseños complexos ou en evolución benefícianse de enfoques de pequenas series, xa que os cambios poden facerse rápida e economicamente.
• Orzamento para probas: Se precisa probar varias iteracións, os moldes suaves e os servizos de estampado de pequenas series reducen a exposición financeira.
• Dispoñibilidade do material: As pequenas series permiten experimentar con diferentes metais ou grosores antes de fixar un material definitivo para a produción.

En comparación co mecanizado CNC ou a fabricación aditiva, o estampado de metais en pequenas series e os estampados de chapa metálica ofrecen tempos de ciclo máis rápidos, un mellor acabado superficial e características representativas da produción—especialmente importantes cando se quere validar o axuste de montaxe ou o desempeño funcional.

Levando as leccións aprendidas aos troques de produción

Unha das maiores vantaxes de facer prototipos con prensados de chapa metálica e estampación de curta duración é a posibilidade de recoller as leccións aprendidas para usalas posteriormente. Así podes asegurarte de que os teus coñecementos dan resultado:

• Documenta calquera desviacións dimensionais entre o prototipo e o deseño—isto informará a ampliación do remate ou a compensación do retroceso no troquel final.
• Nota problemas de conformabilidade —como fisuración, arrugas ou rebabos excesivos—para axustar os radios, folgas ou secuencia nos troqueis de produción.
• Rexistrar ventás de proceso —axustes de prensa, lubricación e taxas de alimentación que produciron os mellores resultados—para poder replicar o éxito á escala.

Mediante a transferencia sistemática destes achados, asegúrase de que as ferramentas de estampado de produción e as operacións de prensado de chapa empecen sobre unha base sólida, reducindo o retraballo e mellorando o rendemento na primeira pasada.

Preparado para pasar do prototipo á produción completa? A continuación, abordaremos os modos comúns de falla e as técnicas de resolución de problemas que manterán os seus servizos de estampado funcionando sen problemas ao aumentar a produción.

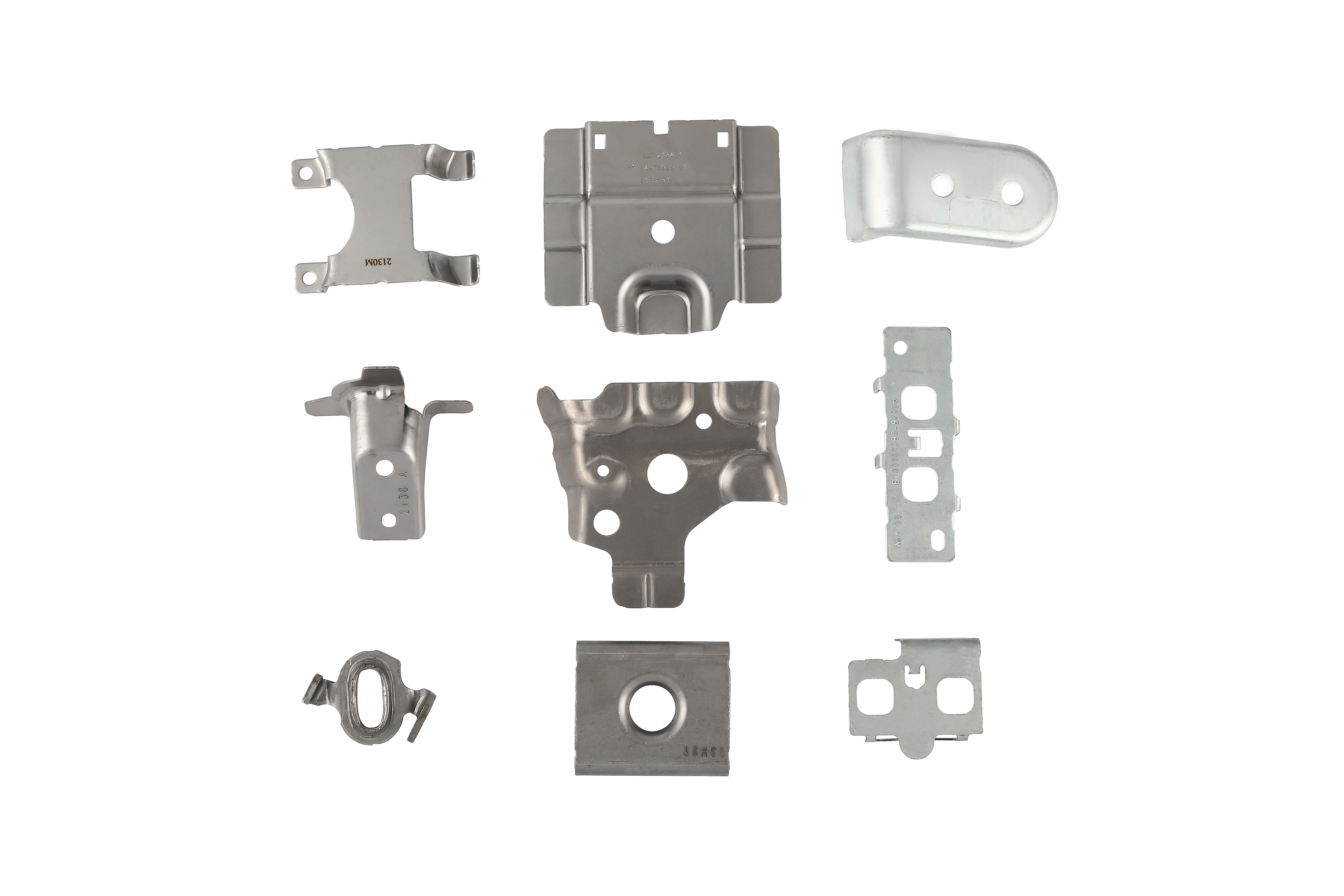

Modos de falla e resolución de problemas para pezas consistentes

Diagnosticar problemas de conformabilidade e de bordes

Cando está a funcionar unha liña de fabricación por estampado, que fai cando as pezas comezan a amosar rachaduras, pregas ou desgarros? Estes defectos poden interromper os cronogramas e aumentar os custos, pero comprender as súas causas orixinais fai que a solución de problemas sexa moito menos intimidatoria. Examinemos os problemas máis comúns—rachaduras nas bordas, pregas, desgarros e marcas superficiais—e como resolvelos tanto nos procesos de estampado de aluminio como de acero inoxidable.

Estratexias de control do retroceso elástico

Xa reparou nunha peza que recupera a forma despois da conformación, sen coincidir coa xeometría desexada? O retroceso elástico é especialmente frecuente no estampado de aluminio, debido á alta elasticidade do material e ao seu baixo cociente entre límite elástico e resistencia á tracción. O estampado de aceiro inoxidable tamén pode verse afectado, aínda que os mecanismos sexan diferentes por mor do endurecemento por deformación.

• Flexión excesiva/Compensación excesiva: Dobrar ou conformar intencionadamente a peza máis aló do ángulo obxectivo para contrarrestar a recuperación elástica.
• Estiramento positivo: Aumentar a forza do prensachapas ou empregar cordóns de estirado para estirar o material, aumentando así o seu límite elástico e reducindo o retroceso elástico.
• Axuste da xeometría da ferramenta: Modificar os raios das matrices ou engadir estacións de repuxado para axustar con precisión as dimensións finais.
• Validación mediante simulación: Utilizar software de simulación de conformado para predicer e compensar o retroceso elástico antes de fabricar as ferramentas.

• Pros: Engadir cordóns de embutición

  • Mellora o control do material, reduce o arrugado
  • Axuda a xestionar o retroceso ao aumentar a tensión

• Contras: Engadir cordóns de embutición

  • Pode aumentar o desgaste das ferramentas
  • Pode complicar o mantemento e configuración das matrices

• Pros: Aumentar a forza do prensachapas

  • Suprime o arrugado, mellora a consistencia da peza
  • A miúdo é axustable durante a produción

• Contras: Aumentar a forza do prensachapas

  • Demasiada forza pode causar rachaduras ou adelgazamento
  • Pode requerir un deseño de prensa e troquel máis robusto

Lubricación e xestión da superficie

A lubricación constante é a súa principal defensa contra a tensión superficial, agarrafamentos e desgaste prematuro das ferramentas. Isto é particularmente crítico para pezas estampadas de aluminio, xa que a tendencia do aluminio a agarrafarse pode levar a unha rápida degradación do troquel e un mal acabado das pezas. Para o estampado de acero inoxidable, escolla lubricantes que soporten maiores presións de conformado e reduzan a fricción provocada polo endurecemento por deformación.

• Utilice lubricantes de alta calidade específicos para cada aplicación no proceso de estampado.
• Controle e mantenha o grosor da película de lubricación, especialmente en embuticións profundas e formas complexas.
• Limpie regularmente os troqueis e as pezas de traballo para evitar contaminacións e marcas por corpos estranhos.
• Pulimento das superficies dos troqueis para minimizar microarañazos que poidan orixinar defectos superficiais.

Conclusión principal: A maneira máis fiábel de reducir o retraballo é combinar un deseño sólido de estampado, unha selección coidadosa do temple do material e simulacións de conformado validadas. A resolución proactiva de problemas e o control de procesos son esenciais para garantir unha calidade consistente tanto no estampado de aluminio como no de acero inoxidable.

Notas sobre solución de problemas específicos do material

• Estampado de aluminio: Espere un maior retroceso elástico e planifique dobras excesivas ou compensación baseada en simulacións. Mantenha sempre unha película de lubricación uniforme para previr agarrotamentos e defectos superficiais na chapa de aluminio estampada.
• Estampado de acero inoxidable: Utilice raios de matrices máis grandes e estratexias de xuntas de estirado máis agresivas para contrarrestar o encoramento por deformación e evitar fisuras. Supervise de cerca o desgaste das ferramentas, xa que o inoxidable é abrasivo e pode deteriotar rapidamente as matrices.

Ao comprender as necesidades únicas das pezas estampadas de aluminio e do estampado en inoxidable, estarás mellor preparado para entregar produtos sen defectos, xa sexas a producir electrónica complexa, paneis de aluminio estampados ou pezas automotrices de alta resistencia. A continuación, veremos como a enxeñaría avanzada de troques e a simulación poden reducir aínda máis os erros e mellorar os resultados da túa fabricación por estampado.

Troques automotrices con precisión baseada en CAE

Cando tes que lanzar un novo programa de vehículo, como aseguras que as pezas de acero estampadas cumpran cos rigorosos requisitos tanto de rendemento como de eficiencia produtiva? A resposta atópase cada vez máis na enxeñaría avanzada de troques, especialmente no uso da simulación por Enxeñaría Axudada por Computador (CAE) e na colaboración transversal estruturada. Imos profundar en como estas aproximacións están transformando o estampado metálico automotriz e por que son cruciais para calquera persoa que traballe con pezas estampadas para o sector automoción ou co estampado metálico para aeroespacial.

Desenvolvemento de matrices dirixido por CAE para carrocería e chasis

Imaxina que estás deseñando un panel de carrocería complexo ou un compoñente do chasis. Tradicionalmente, o deseño de matrices implicaba unha combinación de experiencia, proba e erro e verificacións físicas, un proceso que podería ser demorado e custoso. Hoxe en día, a simulación por CAE do formado optimiza este fluxo de traballo mediante a modelaxe dixital do comportamento da chapa metálica durante o formado. Isto permite aos enxeñeiros:

• Optimizar a colocación dos complementos e cordóns para mellorar o fluxo do material e a resistencia da peza
• Axustar os raios de embutición para minimizar o adelgazamento, desgarros ou defectos superficiais
• Previr e compensar o retroceso elástico, asegurando que as pezas de acero estampadas coincidan coa súa xeometría prevista
• Avaliar alternativas nos procesos, como repiques ou formado en múltiples etapas, antes de tallar unha única ferramenta

Ao validar estas variables nun entorno virtual, os equipos poden evitar modificacións costosas posteriormente e reducir o número de ciclos de proba física necesarios para lograr matrices listas para produción. Segundo investigacións en Enxeñaría Axudada por Computador en Estampación de Carrocerías , este enfoque integrado é agora unha metodoloxía estándar entre os principais fabricantes automotrices, axudando a racionalizar tanto o deseño como a preparación da produción para equipos de estampación de chapa metálica.

Redución dos ciclos de proba e dos custos de utillaxe

Soa impresionante, pero como se traduce isto en aforros reais? Ao aproveitar a CAE e o deseño de matrices guiado por simulación, fornecedores como Shaoyi Metal Technology poden reducir significativamente o número de probas físicas e acelerar a converxencia cara a un conxunto de matrices robusto. O seu proceso certificado IATF 16949 combina simulación, revisións estruturais exhaustivas e APQP colaborativo (Planificación Avanzada da Calidade do Produto) para:

• Identificar posibles riscos de formación ou dimensión antes da inversión en utillaxes
• Reducir a necesidade de reprocesos costosos ou modificacións tardías
• Acortar os prazos desde o concepto ata o SOP (Inicio da Produción)
• Entregar pezas de acero estampadas que consistentemente cumpren tolerancias estreitas e normas de durabilidade

Este enfoque non está limitado só ao estampado automotriz; adoptase cada vez máis no estampado de metais aeroespaciais, onde os requisitos de precisión e trazabilidade son aínda máis elevados.

Colaboración de enxeñaría desde o concepto ata o SOP

Que distingue aos programas de primeira liña no estampado de metais para automoción? É a integración da simulación, deseño e planificación da calidade desde as fases iniciais. Durante o APQP, equipos pluridisciplinares —incluíndo enxeñeiros de produto, deseñadores de matrices, especialistas en calidade e fornecedores— revisan conxuntamente os resultados da análise de conformabilidade e das simulacións. Este entendemento compartido posibilita:

• A identificación temprana de oportunidades de deseño para fabricación (DFM)
• Unha documentación robusta dos puntos críticos de control: desenvolvemento do blank, necesidades de restrike e compensación do resalte
• Bucles continuos de retroalimentación, de xeito que as leccións aprendidas nas fases de prototipo e probas informen á xeometría final da matriz e ás xanelas de proceso

Ao facer da simulación e da revisión colaborativa unha parte fundamental do proceso, as organizacións reducen os riscos, melloran o rendemento inicial e acadan a precisión dimensional requirida polos vehículos modernos e estampado de metais en aerospacial aplicacións. Preparado para garantir que o teu próximo proxecto de estampado aproveite ao máximo o CAE e a alineación do equipo? Na seguinte sección, ofrecerémoslle unha lista de verificación paso a paso para solicitudes de orzamento que o axudará a capturar todos os detalles críticos para un orzamento preciso e a selección de fornecedores.

Recomendacións finais e unha lista de verificación para solicitudes de orzamento que gaña orzamentos

Contido da solicitude de orzamento que os fornecedores necesitan para orzar con precisión

Cando estea listo para pasar do concepto á contratación do fornecedor na fabricación por estampado, unha solicitude de orzamento (RFQ) clara e completa é a mellor ferramenta para obter orzamentos precisos e comparables. Xa enviou algunha vez unha RFQ e recibiu respostas moi diferentes? A miúdo, isto ocorre porque faltan detalles ou non están claros. Imaxine que é o fornecedor: que información necesitaría para poder prezar, planificar e garantir a calidade das pezas estampadas con confianza?

Aquí ten unha lista de verificación práctica e fácil de revisar para asegurarse de cubrir todos os aspectos:

Información clave: Defina as dimensións críticas para a calidade e os esquemas de referencia na solicitude de orzamento para evitar retraballo e asegurar que todos os fornecedores presenten orzamentos segundo o mesmo estándar.

Selección de fornecedores e sinais de sostibilidade

Elixir a empresa axeitada de estampación de metais vai máis alá do prezo. Quere un socio que ofreza calidade, confiabilidade e valor a longo prazo. Aquí ten algúns consellos para escoller as melloras empresas de estampación próximas a min ou fornecedores globais de estampación de metais:

• Comprobe as certificacións (ISO 9001, IATF 16949) e un historial probado de calidade: taxas baixas de defectos e entregas a tempo son indicadores sólidos dun socio fiábel.
• Pregunte pola súa experiencia con pezas semellantes, volumes e industrias—especialmente se require tolerancias estreitas ou aprobacións reguladas.
• Avalíe os seus sistemas de control de procesos e inspección—poden fornecer un plan de inspección robusto e trazabilidade para as súas pezas?
• Considere as prácticas de sostibilidade—ofrecen contido reciclado, rendemento eficiente de material ou loxística verde?
• Para programas automotrices complexos, priorice fornecedores que aproveiten simulacións avanzadas e procesos colaborativos de APQP. Shaoyi Metal Technology destaca nos troqueis de estampación automotriz grazas ao deseño baseado en CAE, certificación IATF 16949 e colaboración enxeñeril profunda—o que o converte nunha opción axeitada para aplicacións exigentes e de alta precisión. Aínda así, sempre avalíe varios fornecedores en canto a capacidade, adecuación e certificacións para garantir a mellor coincidencia coas súas necesidades.

Buscar «servizos de estampado de metal preto de min» ou «estampadores de metal preto de min» pode axudarlle a identificar opcións locais, pero non dubide en ampliar a súa busca para atopar a experiencia e tecnoloxía adecuadas, especialmente para proxectos de alta especificación ou regulados.

Próximos pasos desde o prototipo ata o PPAP

Unha vez que seleccionou un fornecedor e finalizou a súa solicitude de cota, que ocorre a continuación? Este é o progreso típico desde o prototipo ata a aprobación da produción:

• Construción do prototipo: Pezas iniciais producidas para comprobacións de axuste, forma e función. Rexistrar todas as leccións aprendidas para o proceso de produción.
• Desenvolvemento do proceso: O fornecedor finaliza o deseño das matrices, o fluxo de proceso e as comprobacións de calidade, compartindo frecuentemente plans de control e PFMEA para revisión.
• Inspección do Primeiro Artigo (FAI): O fornecedor presenta pezas mostrais e datos de inspección para aprobación polo cliente.
• Presentación de PPAP: Para as industrias automotriz e reguladas, o fornecedor entrega un paquete completo de PPAP, que inclúe informes dimensionais, certificados de materiais, datos de capacidade de proceso e máis.
• Inicio da produción: Unha vez aprobado, aumenta a produción cun seguimento continuo da calidade e auditorías periódicas segundo se define na solicitude de orzamento (RFQ).

Consello: Solicitudes de orzamento detalladas e comunicación aberta dende o inicio co fornecedor de estampación metálica sentan as bases para resultados exitosos: menos sorpresas, prezos precisos e pezas que cumpran todos os requisitos desde o primeiro día.

Ao seguir estes pasos e empregar a lista de verificación anterior, estarás en boa posición para obter orzamentos competitivos e fiábeis, sexa que traballe con empresas de estampación próximas a min, empresas globais de estampación metálica ou socios especializados para proxectos de alto volume ou regulados. Preparado para levar o teu proxecto de fabricación por estampación desde a RFQ ata a produción? Comeza cunha especificación clara, escolle socios coa experiencia adecuada e mantén as liñas de comunicación abertas desde o prototipo ata o PPAP.

Preguntas frecuentes sobre a fabricación por estampación

1. Caís son os principais pasos no proceso de fabricación por estampación?

O proceso de fabricación por estampado inclúe normalmente o deseño e planificación, a preparación das ferramentas e equipos, a preparación das chapas metálicas, a creación de troques e punzones, a realización de operacións de estampado, a execución de control de calidade e inspección, e o tratamento das operacións posteriores ao estampado. Cada paso garante que as pezas se formen de xeito preciso e eficiente, con verificacións de calidade en cada etapa para manter resultados consistentes.

2. Como se diferencia o estampado metálico doutros métodos de fabricación metálica?

O estampado metálico utiliza troques personalizados e prensas para formar chapa metálica a alta velocidade, o que o fai ideal para produción en gran volume cunha calidade consistente e mínimos residuos. En contraste, métodos de fabricación como a mecanización son máis lentos, máis flexibles e mellor para prototipos ou series pequenas, mentres que a fundición emprégase para dar forma a metal en estado líquido e pode non acadar a mesma precisión ou eficiencia material que o estampado.

3. É rentable o estampado metálico como método de fabricación?

A estamparía de metal pode ser moi rendible, especialmente para pezas de alto volume con deseños repetibles. O investimento inicial en utillaxes compénsase coas tempos rápidos de ciclo, baixos custos por peza e uso eficiente do material. O éxito depende de atopar demanda constante e xestionar os utillaxes e a calidade para minimizar o retraballo e as paradas.

4. Que información debo incluír nunha solicitude de orzamento (RFQ) para pezas estampadas?

Unha solicitude de orzamento exhaustiva debe incluír debuxos detallados das pezas con tolerancias, especificacións do material, espesor da chapa, volumes anuais e por lote, requisitos de acabado ou recubrimento, plans de inspección, instrucións de empaquetado e preferencias sobre contido reciclado ou sostible. Proporcionar esta información axuda aos fornecedores a facer orzamentos precisos e garante que as pezas cumpran cos seus requisitos.

5. Como podo reducir os defectos e mellorar a calidade na fabricación por estamparía?

Para minimizar os defectos, impleméntense planss de inspección robustos que cubran materiais entrantes, primeiras mostras, procesos en curso e auditorías finais. Utilice ferramentas de medición axeitadas para características clave, aplique o control estatístico de procesos para supervisar tendencias e deseñe troqueis con tolerancias axeitadas e esquemas de referencia. A selección de materiais, a lubricación e o deseño de troqueis baseado en simulación tamén desempenan roles cruciais na obtención de compoñentes estampados de alta calidade.
