Fundamentos dos Troqueis de Estampado e a Súa Importancia

Que é un troquel na fabricación?

Algunha vez se preguntou como unha chapa plana de metal se converte nun soporte, tapa ou panel automotriz complexo? A resposta atópase no troquel—unha ferramenta personalizada no corazón do proceso de estampado. Na fabricación, un troquel é unha ferramenta de precisión deseñada para cortar, dar forma ou conformar material, xeralmente chapa metálica, nun perfil desexado. Ao contrario que as ferramentas de corte ou mecanizado xenéricas, os troqueis de estampado están deseñados para operacións repetidas e de alta precisión, o que os fai esenciais para a produción en masa e a calidade uniforme ( Wikipedia ).

No mundo da conformación de metais, a frase "que é un estampado" refírese ao proceso completo de transformar chapa metálica en pezas acabadas usando un troquel e unha prensa. Este método distínguese do mecanizado, que talla material dun bloque sólido, ou da fundición, que bota metal fundido nun molde. O estampado é un proceso de formación en frío: non se aplica calor intencionadamente, aínda que o froito pode facer que as pezas quenten ao tacto despois da formación.

Como funciona o estampado na chapa metálica

Imaxine isto: un rolo ou chapa de metal introdúcese nunha prensa de estampar. A prensa une as dúas metades do troquel, guiando e modelando o metal en segundos. O resultado? Pezas consistentes e reproducibles que cumpren tolerancias exactas. O proceso de estampado de metal depende dun equilibrio coidadoso entre forza da prensa, deseño do troquel, propiedades do material e lubricación. Se algún elemento está fóra de sincronía, notará problemas como rebarbas, mal axuste ou incluso rotura das ferramentas.

Para evitar malas comunicacións entre os equipos de taller, produción e enxeñaría, é crucial empregar terminoloxía clara. Por exemplo, a "peza en branco" é a peza inicial de metal que será conformada, mentres que a "disposición da banda" refírese á forma en que múltiples pezas están organizadas no material bruto para maximizar a eficiencia e reducir os desperdicios.

Funcións principais dos troqueis de estampación

Entón, que fan exactamente os troqueis de estampación? A súa función principal é guiar e dar forma ao chapa metálica mediante unha serie de operacións precisas. Aquí vai un resumo rápido:

• Enbrutamento – Recorta a forma básica da chapa metálica
• Perfuración – Crea furos ou ranuras no metal
• Formado – Dobra ou estira o metal ata obter un contorno desexado
• Recorte – Elimina o material sobrante para obter un bordo limpo
• Restriking – Refina as características para mellorar a precisión ou o acabado superficial

Cada un destes pasos pode combinarse ou secuenciarse de forma diferente dependendo da complexidade da peza. Por exemplo, unha arandela plana sinxela só podería precisar embutición e perforación, mentres que un soporte estrutural podería pasar por embutición, conformado, recorte e reemboutido para acadar a súa forma final.

O rendemento constante do troquel é un resultado do sistema: prensa, material, lubricación e mantemento son inseparables do deseño.

Do concepto á produción: A viaxe do troquel de estampación

Para axudarlle a visualizar o percorrido típico que segue unha peza desde a idea ata a produción usando troqueis de estampación, aquí ten unha visión xeral simplificada:

1. Definir os requisitos e a xeometría da peza
2. Deseñar o troquel e planificar o proceso de estampación
3. Construír o troquel e realizar as probas iniciais
4. Refinar o proceso para garantir calidade e reproducibilidade
5. Aprobar para produción completa (PPAP ou aprobación equivalente)

Comprender este fluxo de traballo e a terminoloxía empregada en cada paso reduce a confusión e agiliza a comunicación entre os equipos. Cando todos comparten o mesmo modelo mental, os requisitos flúen sen problemas dende a enxeñaría ata o taller de ferramentas e á produción, minimizando erros ou atrasos costosos.

En resumo, as matrices de estampado son máis que simples ferramentas; son a columna vertebral da produción eficiente e de alta calidade de pezas metálicas. Coñecer os conceptos básicos do que é o estampado metálico, como funciona o proceso de estampado e o que é unha ferramenta ou matriz garante que poida especificar, avaliar ou solucionar problemas con confianza, sexa na enxeñaría, na adquisición ou no chanzo de produción.

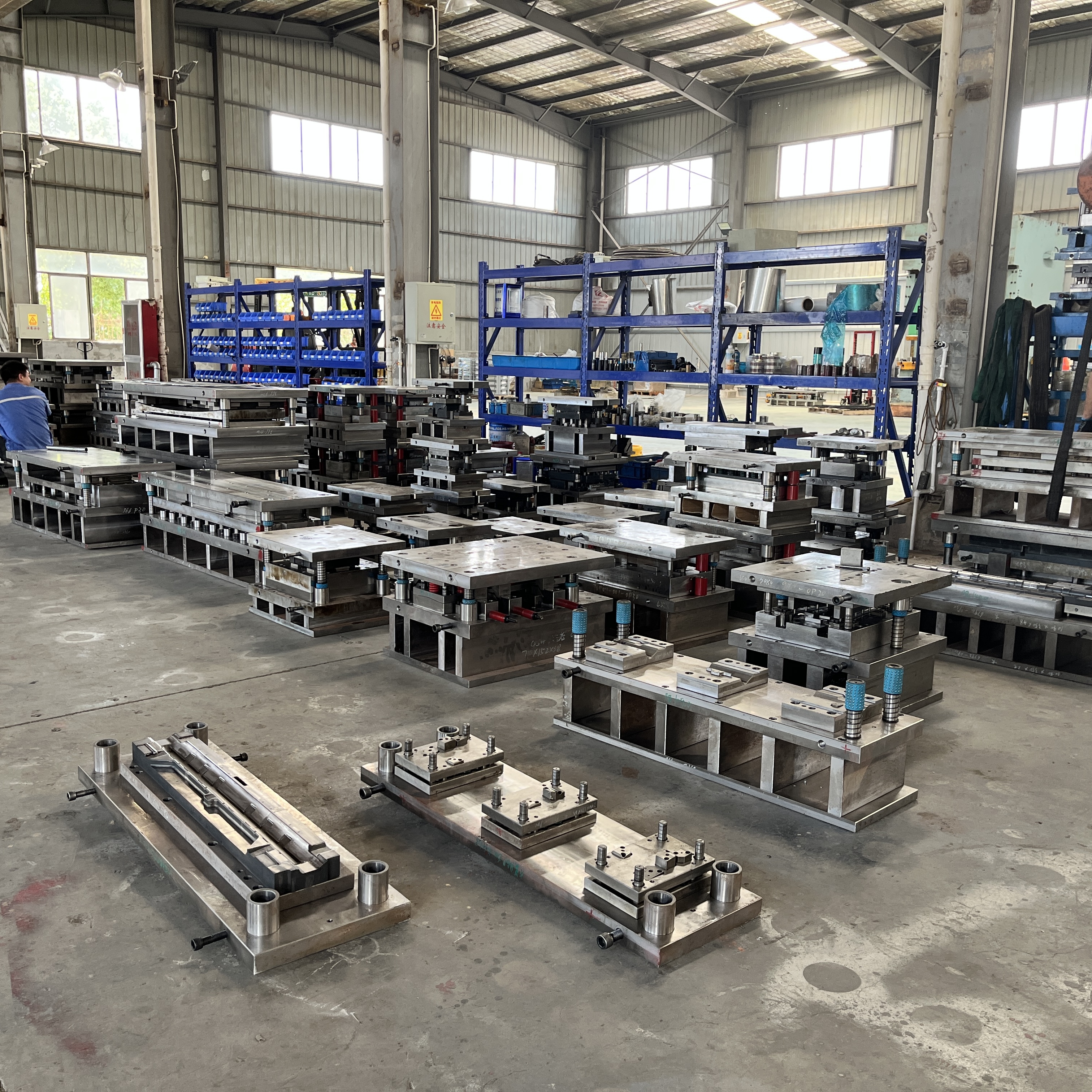

Tipos de matrices e unha matriz práctica de selección para o éxito no estampado

Selección entre matrices progresivas e por transferencia

Elexir o troquel axeitado para as operacións de prensado non consiste só na forma da peza, senón en combinar as túas necesidades de produción coas vantaxes de cada tipo de troquel. Imaxina que precisas miles de soportes idénticos cada semana, ou quizais unhas centos de cubertas complexas con estirados profundos e nervios. A decisión que tomes aquí afectará os teus custos, a calidade e incluso a frecuencia coa que a liña se detén para mantemento.

Analicemos os máis comúns tipos de matrices de estampado que atoparás no proceso de estampado de metais:

Tipo de Molde	Operacións típicas por impacto	Método de manipulación da peza	O mellor para	Calidade da beira	Rango de materiais	Complexidade do cambio de ferramenta	Carga de mantemento
Matriz progresiva	Múltiples (embutición, punzonado, conformado, recorte, etc.)	Fita alimentada; a peza queda unida ata a estación final	Alto volume, pezas complexas, pequenas a medias	Bo, pode requerir reembolado para tolerancias estreitas	Largo (aluminio, acero, algunhas aleacións de alta resistencia)	Alto (configuración complexa, aliñamento preciso)	Alto (moitas estacións, tolerancias estreitas)
Ferralla de transferencia	Múltiples, coa peza transferida entre estacións	A peza sepárase cedo e móvese por automatismo	Pezas grandes, de embutición profunda ou complexas	Excelente (especialmente para embuticións profundas)	Ampla (incluíndo pezas grosas ou profundas)	Media a alta (o sistema de transferencia engade complexidade)	Medio a alto (a transferencia mecánica require mantemento)
Ferralla composta	Múltiples (moitas veces corte e punzonado) nun só golpe	Golpe único; retírase a peza tras cada ciclo	Pezas planas e sinxelas (arandelas, blanques)	Moito bo (planicidade e bordos limpos)	O mellor para acero doce, latón, aluminio	Baixo (configuración sinxela)	Baixo (deseño sinxelo, menos compoñentes móviles)
Troquel liña	Unha ou poucas operacións	Movemento manual ou robótico da peza	Pezas de gran volume ou de tamaño grande e incómodas	Variable (depende do deseño)	Flexible	Baixa a media	Baixo
Troquel de embutición fina	Embutición con calidade de bordo controlada	Prensa e cortador de precisión para metal	Peza que require tolerancias estreitas no bordo	Excepcional (liso, sen rebordo)	Normalmente acero suave e algunhas aleacións	Alto (equipamento especializado)	Alto (compóñentes de precisión)

Cando os troques compostos teñen sentido

A embutición con troque composto destaca cando se necesitan pezas planas e sinxelas—pense en arandelas ou discos en branco. Con un só movemento de prensado, realízanse múltiples cortes ou punzones, reducindo o tempo de ciclo e a man de obra. Se o seu proxecto require alta repetibilidade pero non curvaturas nin formas complexas, este método mantén baixos os custos e a mantención sinxela.

• Ventaxas: Baixo custo de utillaxe, rápido para traballos sinxelos, fácil mantementón
• Desvantaxes: Non adecuado para formas complexas nin profundas

Troques Progresivos: Gran Volume, Pezas Complexas

Os troques progresivos son os traballadores para prensar e embutir grandes lotes de pezas intrincadas. A medida que a banda avanza a través do troque, cada estación engade unha característica—curvaturas, furados, formas—ata que a peza final é expulsada libre. O investimento inicial é maior, pero o custo por peza redúcese drasticamente co volume.

• Ventaxas: Eficiente para producións longas, soporta xeometrías complexas, reduce o desperdicio
• Desvantaxes: Custo inicial máis alto de utillaxe, máis mantemento, non ideal para profundas

Troques de Transferencia: Flexibilidade para Pezas Profundas e Grandes

A estampación por transferencia é ideal cando a peza require múltiples operacións pero non pode permanecer unida a unha tira—pense en copas de embutición profunda ou pezas con características en todos os lados. Despois da primeira operación, a peza transfirese automaticamente entre estações, permitindo pasos únicos de conformado, roscado ou acanalado. Este enfoque apoia a versatilidade e adoita usarse para compoñentes automotrices ou de electrodomésticos.

• Ventaxas: Manexa pezas grandes ou profundas, apoia características complexas, reduce as operacións secundarias
• Desvantaxes: Máis lento para pezas sinxelas de alto volume, o sistema de transferencia engade custo e complexidade

Estampación fina e Calidade de bordes precisos

Cando a súa peza require un bordo liso e sen rebordos directamente da prensa, os troques de estampación fina son a solución. Estes troques utilizan unha prensa especializada e un xogo controlado para ofrecer bordos de precisión que a miúdo eliminan a necesidade dun acabado secundario. Con todo, requiren unha maior inversión e reservanse mellor para pezas nas que a calidade do bordo é fundamental.

• Ventaxas: Calidade excepcional do bordo, requere un mínimo de acabado
• Desvantaxes: Alto custo de utillaxe e prensa, limitado a certos materiais

Facer a súa selección: que é o máis importante?

Entón, como elixe? Comece considerando:

• Xeometría da peza: Simple e plana? Troques compostas ou en liña. Complexa ou 3D? Troques progresivas ou de transferencia.
• Volume anual: Os volumes altos favorecen as troques progresivas; os baixos ou medios poden adaptarse mellor ás troques compostas ou en liña.
• Tolerancia e calidade do bordo: Tolerancias estreitas ou bordos sen rebordo poden require blanking de precisión ou estacións adicionais de repuxado/estampado.
• Tipo de material: Os metais máis brandos (aluminio, latón) son máis fáciles para a maioría de matrices; os materiais máis duros poden precisar matrices especializadas ou resistentes ao desgaste.
• Orcamento e Cambios: Considere o custo das ferramentas fronte aos aforros por peza, e con que frecuencia cambiará de traballo.

Lembre que a combinación axeitada de punzón e matriz é a base para un prensado e estampado eficiente, o control de custos e unha calidade constante. Se aínda ten dúbidas, consulte co seu enxeñeiro de ferramentas ou cun fabricante de matrices de confianza ao comezo do proxecto para evitar cambios costosos no futuro.

A seguir, exploremos como levar estas decisións e traducilas nun fluxo de traballo de deseño de matrices robusto que elimine sorpresas desde o concepto ata a aprobación da produción.

Fluxo de Traballo de Deseño de Matrices desde o Concepto ata a Producción

Captura de Requisitos e Revisión de Fabricabilidade

Cando comeza un novo deseño de matrices de estampación proyecto, por onde comezas? Imaxina que tes a tarefa de desenvolver un soporte personalizado para unha liña de montaxe automotriz. Antes de que alguén empece a modelar ou cortar o acero, o primeiro paso—e máis crítico—é recoller requisitos claros e aplicables. Isto significa revisar os debuxos das pezas, as tolerancias, GD&T (Dimensión xeométrica e Tolerancia), os volumes de produción esperados e o material escollido. Nesta etapa, o deseño para fabricabilidade (DFM) é esencial. Terás que preguntar: hai radios estreitos, trazos profundos ou características propensas a arrugas ou desgarros durante o proceso de fabricación por estampación ? Ter a todos na mesma liña—enxeñaría, adquisicións e ferramenteiros—evita sorpresas costosas no futuro.

• Lista de verificación para a porta de requisitos:
• Está dispoñible e foi revisado o último debuxo da peza?
• Identificáronse claramente as tolerancias e as características críticas?
• Confirmáronse o material e o grosor?
• Definíronse o volume de produción e as especificacións da prensa?
• Incorporouse o feedback de DFM?

Desenvolvemento da chapa e distribución da banda

A continuación vén o desenvolvemento do blank —o proceso de definir a forma inicial (blank) que se conformará na peza final. É aquí onde entran en xogo os troqueles de estampación de chapa . A distribución da banda organiza múltiples pezas ao longo da bobina ou chapa, equilibrando a utilización do material coa fiabilidade do proceso. Observarás que unha distribución de banda eficiente pode axudar a economizar custos significativos de material e reducir os residuos en estampación de metal de produción . Este paso é iterativo; normalmente leva varios conceptos e simulacións dixitais atopar a distribución óptima.

• Lista de verificación para o portón de distribución da banda:
• Minimiza a distribución os residuos e maximiza a lonxitude de alimentación?
• Inclúense os buratos guía e deseños de porta-peza para un avance preciso?
• É compatible a distribución co tamaño da bancada da prensa e co ancho da bobina?
• Están todas as estacións de conformado, punzonado e recorte secuenciadas de xeito lóxico?

Distribución de troquel progresivo e debuxos detallados

Unha vez fixada a distribución da banda, o foco móvese cara aos debuxos detallados deseño de punzón para estampado de metal isto implica modelado 3D e debuxos 2D para cada punzón, botón de troquel, chapa expulsora e perno guía. Cada compoñente debe especificarse en canto a material, dureza e axuste. Neste punto, tamén se planificará a compensación do retroceso elástico—especialmente se a peza ten dobras ou formas que poidan relaxarse despois da conformación. A lista de materiais (BOM) e o planeamento detallado das estacións garanticen que nada se omita antes de comezar a construción.

• Lista de verificación para o portón de deseño:
• Están todos os compoñentes do troquel modelados e comprobados fronte a interferencias?
• Foron validadas as estratexias de retroceso elástico e sobredobra?
• Están todos os elementos de unión, elevadores e sensores especificados?
• Está completa e revisada a lista de materiais (BOM)?

Construción, proba e aceptación

Unha vez aprobados os debuxos, o troquel pasa á fase de construción. Os talleres modernos utilizan mecanizado CNC, rectificado e EDM para fabricar compoñentes precisos. Unha vez montado, o troquel sométese a probas iniciais — execucións iniciais na prensa para validar a funcionalidade, a calidade das pezas e a reproducibilidade. Fanse axustes para resolver problemas como rebabas, alimentación incorrecta ou retroceso elástico. Só despois de superar todas as verificacións apróbase o troquel para a súa liberación á produción.

• Lista de comprobación para a proba e aprobación final:
• Produce o troquel pezas dentro das especificacións, sen fisuras nin pregas?
• Comprobaronse e son funcionais todos os sensores e características de seguridade?
• Completouse un estudo de capacidade (por exemplo, Cpk)?
• Está finalizada a documentación (instrucións de traballo, guías de mantemento)?

Condición de parada: Se o risco de fisuración en embuticións profundas non se resolve despois da proba, detense a produción e revísase a forma do blanque ou a xeometría do troquel antes de continuar.

Fluxo de traballo de extremo a extremo: Desde o concepto ata a liberación para produción

1. Revisión de requisitos e DFM (tolerancias, GD&T, volumes, material)
2. Avaliación de riscos (identificar características que poidan provocar pregas ou desgarros)
3. Desenvolvemento da chapa e distribución da banda
4. Planificación das estacións e deseño do portador
5. Estratexia para a recuperación elástica e compensación
6. Debuxos detallados en 2D/3D e preparación da lista de materiais (BOM)
7. Plan de construción e puntos clave de referencia
8. Plan de proba e peche de ciclo para incidencias
9. Documentación e aprobación para o lanzamento á produción

Esta aproximación estruturada a deseño de punzonado alinea a todas as partes interesadas, minimiza retraballo costoso e establece criterios claros de aceptación en cada etapa. Ao seguir cada paso, asegúrase o seu deseño de embutición de chapa metálica é robusto, eficiente e listo para volumes elevados estampación de metal de produción sen sorpresas.

Preparado para ver como as ferramentas dixitais poden facer que este fluxo de traballo sexa aínda máis rápido e fiabil? A continuación, exploraremos a simulación, CAD/CAM e a integración PLM para o deseño moderno de troqueis.

Simulación e o Fío Dixital CAD CAM PLM

CAE para a Predición da Formabilidade e do Retroceso Elástico

Cando está a deseñar troqueis de estampación, como sabe se o metal en chapa se formará segundo o previsto—sen pregamentos, desgarros ou retroceso elástico excesivo? Aquí é onde entra en xogo a simulación por Enxeñaría Axudada por Computador (CAE). Mediante software de simulación de formado, os enxeñeiros poden avaliar rapidamente se un deseño proposto de troquel creará defectos como adelgazamento, pregamento ou rotura antes de cortar calquera acero. Por exemplo, as ferramentas de simulación de formado de metais permiten predicer a forma da chapa inicial, o retroceso elástico e os riscos de formabilidade, polo que os cambios no deseño poden facerse cedo—ahorrando tempo e material.

Imaxina que tes a tarefa de producir un panel automotriz de embutición profunda. En vez de confiar en probas e erros con prototipos caros, executas unha simulación para comprobar as zonas propensas a rachaduras ou a un adelgazamento excesivo. Os resultados destacan as zonas problemáticas, permitíndovos axustar a xeometría do troquel ou os parámetros do proceso antes de pasar á seguinte fase do mecanizado do troquel. Isto non só reduce o tempo de desenvolvemento senón que tamén aumenta o retorno sobre o investimento (ROI) na fabricación de alto volume.

Análise por elementos finitos (FEA) para compoñentes e incrustacións do troquel

Pero que pasa co propio troquel? Aquí é onde entra en xogo a Análise por Elementos Finitos (FEA). A FEA divide os conxuntos complexos do troquel en pequenos elementos, simulando como responderá cada peza ás forzas do proceso de estampado. Verás como punzones, placas do troquel e incrustacións soportan as tensións, axudando a previr a falla prematura ou o desgaste inesperado.

Imaxine unha inserción de punzón crítica que debe soportar impactos repetidos nunha máquina de estampado de alta velocidade. O AEF permite comprobar se o material e a xeometría da inserción son adecuados para a tarefa, ou se é necesario realizar cambios para evitar rachaduras e tempos mortos. Esta proba virtual tamén apoia mellores decisións sobre a selección de materiais e tratamentos térmicos, optimizando así a fabricación de troqueis e moldes en canto a lonxevidade e confiabilidade.

Estratexias CAD/CAM para unha construción máis rápida

Unha vez validado o deseño mediante CAE e AEF, o fluxo de traballo pasa a CAD (Deseño Asistido por Computador) e CAM (Fabricación Asistida por Computador). Os modelos CAD definen cada característica e axuste, mentres que o CAM convirte eses modelos en traxectorias de ferramentas precisas para a mecanización CNC dos compoñentes do troquel. Este reconto dixital elimina erros de tradución manual e acelera a montaxe do troquel, asegurando que cada detalle—ata o punzón ou elevador máis pequeno—sexa construído exactamente como estaba previsto.

A fabricación moderna de matrices aproveita plataformas CAD/CAM integradas, o que facilita a iteración de deseños, a simulación de pasos de mecanizado e a verificación do código NC (Control Numérico) antes de cortar o aceiro. O resultado? Menos erros, unha maior rapidez e un proceso máis fluído desde o deseño ata a produción.

PLM para o control de revisións e trazabilidade

Soa complexo? Na realidade é máis xestionable grazas aos sistemas de Xestión do Ciclo de Vida do Produto (PLM). O PLM actúa como a columna vertebral dixital da fabricación de ferramentas e matrices, conectando cada etapa do proceso — desde os datos iniciais do material ata os ficheiros NC finais e o feedback da produción. Asegura que todos traballen co deseño máis recente, rexistra cada cambio e mantén unha única fonte de verdade para todas as actividades de procesamento de matrices ( SME.org ).

Co PLM, podes:

• Colaborar de maneira sinxela entre os equipos de enxeñaría, fabricación e calidade
• Manter o control de revisións e a trazabilidade para cada compoñente da matriz
• Actualizar rapidamente os deseños en función do feedback das probas ou dos cambios no proceso
• Reduce erros costosos ao traballar con ficheiros obsoletos

Esta cadea dixital—desde o concepto ata a peza final—reduce os silos, aumenta a eficiencia e axúdalle a detectar baleiros nos fluxos de traballo antes de que se convertan en estrangulamentos.

1. Datos do material
2. Simulación de conformado (CAE)
3. Compensación xeométrica
4. Análise por elementos finitos para compoñentes de matrices
5. Deseño de ferramentas (CAD)
6. CAM (mecanizado de compoñentes de matrices)
7. Verificación NC
8. Retroalimentación da proba inicial
9. Actualizacións de PLM e control de revisións

Se os materiais de referencia fornecen fichas de material validadas, úsaas; en caso contrario, documenta as suposicións e crea bucles de correlación na proba.

En resumo, integrar CAE, FEA, CAD/CAM e PLM nun único fluxo dixital transforma a fabricación de matrices dunha serie de pasos desligados nun proceso optimizado e orientado aos datos. Este enfoque non só acelera a montaxe das matrices e reduce o risco, senón que tamén garante que a súa máquina de estampado produza pezas consistentes e de alta calidade—cada vez. Ao avanzar, considere se o seu fluxo de traballo actual aproveita estas boas prácticas dixitais ou se existen oportunidades para pechar brechas e impulsar unha maior eficiencia no seu próximo proxecto.

A seguir, analizaremos os cálculos clave e as estratexias de distribución de bandas que sosteñen ferramentas de estampado robustas e rentables.

Cálculos e distribución de bandas prácticos para matrices de estampado

Cálculos de tonelaxe e enerxía: dimensionamento da súa ferramenta de estampado

Cando está planificando unha nova prensa de troquel para chapa metálica ou escollendo entre conxuntos de troqueis de estampado, a primeira pregunta é: ¿cánta forza require a súa operación? Subestimar a tonelaxe pode danar o equipo; sobrestimouna leva a custos innecesarios. Aquí ten como facelo ben:

Forza de corte ≈ Perímetro × Espesor × Resistencia ao corte

Para operacións de dobrado, especialmente en formación ao aire ou no proceso de coining, a abertura do troquel afecta directamente á tonelaxe. Unha fórmula amplamente utilizada para o dobrado ao aire é:

Toneladas por polgada = [(575 × (Espesor do material) ²) / Abertura do troquel] × Factor do material × Factor do método / 12

• Factores do material: Acero suave (1,0), Cobre (0,5), Aluminio serie H (0,5), Aluminio T6 (1,28), Inoxidable 304 (1,4)
• Factores do método: Formación ao aire (1,0), Dobrado inferior (5,0+), Coining (10+)

Multiplique o resultado pola lonxitude do dobrado para obter a tonelaxe total. Comprobe sempre os límites da súa prensa e dos troqueis de estampado antes de continuar.

Compensación e Dedución de Dobre: Conseguir Patróns Planos Correctos

Xaica preguntouse por que a peza final non coincide co debuxo? Moitas veces é debido a cálculos de dobre inexactos. Cando estampas chapa metálica, cada dobre estira o material, polo que se require unha compensación precisa na peza plana.

Compensación de Dobre (BA) = [(0,017453 × Raio Interior do Dobre) + (0,0078 × Espesor do Material)] × Ángulo Complementario do Dobre

Para atopar a Dedución de Dobre (BD):

Dedución de Dobre = (2 × Retracción Exterior) - Compensación de Dobre

Onde Retracción Exterior = tan(Ángulo do Dobre / 2) × (Espesor do Material + Raio Interior do Dobre). Axustar estes valores garante que o proceso de estampado de chapa metálica produza pezas que encaixen sempre ( O Fabricante ).

Recuperación Elástica e Estratexias de Sobre-dobre: Compensar a Memoria do Material

A recuperación elástica é a tendencia do metal a volver parcialmente á súa forma orixinal despois de dobrarse. Ignorar isto leva a ángulos excesivamente abertos ou pezas que non se poden montar. Entón, como se pode planificar para iso?

• Coñece o teu material: os aceros de alta resistencia e o aluminio tenden a ter un maior retroceso elástico que o acero doce.
• Aumenta o ángulo excedido: deseña a matriz para dobrar lixeiramente máis alá do ángulo desexado, de xeito que cando retroceda, quede no valor correcto.
• Utiliza simulacións: as ferramentas modernas de CAD/FEA poden prever o retroceso elástico para a túa xeometría e material exactos, reducindo os erros por tentativa e erro.

Para o proceso de coining, onde o punzón penetra profundamente no material, o retroceso elástico mínmase pero aumenta o desgaste da ferramenta. Na maioría utillaxe de estampación dos proxectos, é fundamental atopar un equilibrio entre o ángulo excedido e a duración da matriz.

Distribución da banda e aproveitamento do material: optimización para a eficiencia

Os custos do material poden determinar o éxito ou fracaso do teu proxecto. Por iso, a distribución estratégica da banda—como organizas as pezas na chapa—é esencial en todos os procesos de estampado de chapa metálica. Unha distribución intelixente pode elevar as taxas de aproveitamento por encima do 85 %, mentres que unha mala disposición desaproveita miles en desperdicios.

• Dirección de alimentación: Aliña as pezas co grano cando sexa necesario para garantir a resistencia.
• Ubicacións dos guías: Facer furos guía para un avance e rexistro precisos da banda.
• Ancho da Alma: Manter material suficiente entre as pezas para garantir resistencia, pero minimizándoo para reducir os restos.
• Control de restos: Deseñar para facilitar a expulsión segura e o contorno dos recortes sobrantes.
• Taxa de refugallo: Usar software de aninhado ou heurísticas (como Enchido inferior esquerdo ou Primeiro o máis grande) para minimizar desperdicios.

Para formas irregulares, permitir a rotación e agrupación de pezas con curvas complementarias. O software automatizado pode probar miles de distribucións en segundos, pero incluso os métodos manuais poden acadar bons resultados cun planificación coidadosa.

Táboa resumo: Relacións clave nos cálculos de estampación

Parámetro	Fórmula/regra clave	Implicación no deseño
Tonelaxe (Corte/Dobrado)	Perímetro × Espesor × Resistencia ao corte oU [(575 × t 2)/V] × Factores	Conxunto de prensa e troquel de tamaño axeitado
Compensación de dobrezado	BA = (π/180) × ángulo de dobrezado × (radio interior do dobrezado R + factor K × espesor do material T)	Tamaño exacto da peza plana
Rebotexado	Propiedade do material + Estratexia de sobre-dobrezado	Compensación da xeometría do troquel
Distribución da banda	Heurística de aninhado, anchura de ponte, orificios guía	Aproveitamento do material, confiabilidade do proceso

A folga do troquel debe seleccionarse como un porcentaxe do espesor do material, con folgas máis altas para materiais máis duros ou máis grosos. Por exemplo, o acero doce pode usar entre o 5% e o 10% do espesor, mentres que o acero inoxidable ou as aleacións de alta resistencia poden requerir máis. Consulte sempre os estándares de material e ferramentas para obter detalles específicos.

Ao dominar estes cálculos e principios de trazado, asegurarás que os teus utillaxes de estampación ofrezen resultados de calidade e rentables desde a primeira peza ata a última. A seguir, vexamos como as eleccións de material moldean aínda máis o deseño da matriz, afectando todo dende a calidade do bordo ata a duración da ferramenta.

Eleccións de material e o seu impacto no deseño da matriz

Deseñar para aceros de alta resistencia

Xa tentaches dobrar unha rama fina fronte a unha grosa e ríxida? Ese é o reto cos aceros de alta resistencia nas matrices de estampación. Estes materiais—como os aceros bifásicos, de baixa aleación e alta resistencia, e os endurecibles por cocido—son cada vez máis comúns nas industrias automobilística e de electrodomésticos, pero traen demandas únicas. Comparados co acero suave, as calidades de alta resistencia teñen menos ductilidade, máis rebote e poden volverse fráxiles despois da formación.

Cando se traballa con matrices de estampado de aceiro oU pezas de acero estampadas , notareis:

• Folgo: Necesítanse maiores folgas para minimizar o desgaste da ferramenta e evitar rebordos excesivos.
• Radio de dobrez: Utiliza raios de entrada na matriz máis grandes—normalmente de seis a oito veces o grosor do material—para previr fisuración.
• Recuperación elástica: Espérese un maior retroceso elástico. Son esenciais estratexias de sobre-dobrado ou compensación dirixida por simulación.
• Ferramentas: Os aceros ferramentais premium e os recubrimentos avanzados reducen o agarrafamento e o desgaste provocados por ligazóns abrasivas de alta resistencia.
• Lubricación: Escolla lubricantes de alto rendemento para maximizar o fluxo do metal e manter as ferramentas frías.

Ignorar estes factores pode levar a fisuras, rebarbas excesivas ou desgaste rápido das matrices, polo que as revisións temperás de viabilidade son fundamentais para calquera estampación de chapa de acero proxecto.

Erros e Solucións no Formado de Aluminio

Cambiou ao aluminio? O proceso de estampación do aluminio ofrece pezas lixeiras e resistentes á corrosión, pero introduce o seu propio conxunto de desafíos para matrices de estampado de aluminio . O aluminio é máis dúctil pero propenso ao agarrafamento (transferencia de material sobre a matriz) e require un trazado da banda e acabados superficiais das matrices coidadosos.

Para metal en chapa estampado en aluminio:

• Folgo: Lixamente superior ao do aceiro suave para evitar desgarros nas bordas e minimizar o agarrafamento.
• Radio de dobrez: O aluminio soporta raios máis pequenos, pero un dobrado demasiado apertado pode causar fisuración—apunta a 1–3 veces o grosor.
• Recuperación elástica: Moderado, pero require compensación no deseño da punzón.
• Recubertos: Utiliza recubrimentos duros (como TiN ou DLC) nas superficies da punzón para reducir o agarrotamento e mellorar a duración da punzón.
• Lubricación: Aplica lubricantes especializados deseñados para a conformación de aluminio.

Non subestimes a dirección do grano—dobrar en ángulo co grano reduce o risco de fisuración. Para formas complexas, a simulación e un planificación cuidadosa do proceso son os teus mellores aliados.

Calidade do Canto e Control do Burr por Material

A calidade do canto é un resultado directo de ata que punto o deseño da punzón se axusta ás propiedades do material. Sexa que esteas producindo chapa metálica soportes ou precisión acero estampado tapa, o espazo adecuado e un plan de mantemento fan toda a diferenza.

Familia material	A folga	Radio de curvatura mín.	Tendencia de retroceso elástico	Recubrimentos preferidos	Necesidades de lubricación
Aco suave	5–10% do grosor	= Grosor	Baixo	Nitretos estándar	Aceites de conformado estándar
Acero de alta resistencia	Maior que o acero suave	6–8 × grosor	Alta	Recubrimentos premium para ferramentas	Alto rendemento, presión extrema
Aceiro inoxidable	10–15% do grosor	2–4 × grosor	Alta	Endurizado, pulido	Lubricantes especiais
Aluminio	1–3 × grosor	= Grosor (ou lixeiramente maior)	Moderado	Duro, baixo rozamento (TiN/DLC)	Específico para aluminio, anti-gripaxe

Nota: Utilice orientación cualitativa cando varíen os estándares; sempre valide cunha proba ou simulación para aplicacións críticas.

• Atenuación do agarrotamento: Polir regularmente os raios da punzón e aplicar recubrimentos para reducir a transferencia de material, especialmente con aluminio e aceiro inoxidable.
• Diseno de contas: Axustar a xeometría e colocación dos cordóns para controlar o fluxo de metal en materiais de alta resistencia ou grosos.
• Estratexia de repunchado: Usar estacións de repunchado para pezas que requiren tolerancias de bordes estreitas ou un mellor acabado superficial, particularmente en pezas de acero estampadas .
• Mantemento das ferramentas: Monitorizar a altura das rebarbas e as zonas de bruñido para programar o afiamento oportuno da punzón, evitando rebarbas excesivas e mantendo a calidade do bordo.

O deseño de matrices baseado no material non trata só de fabricar pezas—trátase de facelo correctamente, co máximo duración da ferramenta e mínima retraballación. A colaboración temprana e a simulación son o mellor seguro para obter resultados robustos e rentables.

Ao planificar o seu próximo proxecto—xa sexa unha serie de soportes de aluminio ou de alta resistencia metal en chapa estampado compóñentes—lembra que cada familia de materiais require a súa propia estratexia de deseño de matrices. A continuación, vela como as prensas modernas e a automatización inflúen nestas decisións para lograr maior eficiencia e consistencia.

Prensas Modernas, Automatización e Industria 4.0 nas Matrices de Estampado

Perfís de Prensa Servo e Estabilidade no Formado

Cando entras nun taller de estampado moderno, notarás o zumbido das prensas servo que substitúen o estrondo das máquinas de matrices máis antigas. Por que este cambio? Os sistemas servo ofrecen perfís programables de forza, velocidade e posición—dando aos enxeñeiros o poder de axustar con precisión cada impacto. Imaxina formar unha peza de aluminio de tracción profunda: cunha prensa servo, podes retardar o carro en puntos críticos, reducindo pregas e roturas, e logo acelerar nos pasos menos sensibles para aumentar a produción. Este nivel de control supón un cambio radical tanto na estabilidade do formado como na duración da matriz. prensa de estampación de chapa metálica os sistemas servo ofrecen perfís programables de forza, velocidade e posición—dando aos enxeñeiros o poder de axustar con precisión cada impacto. Imaxina formar unha peza de aluminio de tracción profunda: cunha prensa servo, podes retardar o carro en puntos críticos, reducindo pregas e roturas, e logo acelerar nos pasos menos sensibles para aumentar a produción. Este nivel de control supón un cambio radical tanto na estabilidade do formado como na duración da matriz.

Ao contrario que as prensas mecánicas ou hidráulicas tradicionais, as prensas servo eliminan embragues e volantes, reducindo o consumo de enerxía entre un 30 e un 50%. Tamén permiten cambios rápidos entre traballos, o que as fai ideais para entornos de produción flexibles e de alta variedade. O resultado? Calidade consistente das pezas, menos desgaste das ferramentas e unha redución considerable do tempo de inactividade—especialmente valioso nas operacións industriais de estampado onde cada minuto conta.

Tecnoloxía	Impacto no deseño	Resultado
Perfís servo de pausa	Permite que o carro se deteña no punto morto inferior	Reduce o arrugado, mellora a consistencia do conformado
Velocidade/forza programable	Adáptase á xeometría do material e da peza	Minimiza fisuras, optimiza o tempo de ciclo
Diagnóstico en tempo real	Monitorización continua da forza, posición e velocidade	Detección temperá do desgaste ou desalineación do troquel
Modo de aforro enerxético	O motor queda en ralentí cando non está en uso	Reduce o consumo de enerxía, baixa os custos operativos
Sensores de vibración e temperatura	Intégrase con sistemas de mantemento predictivo	Evita avarías inesperadas, prolonga a vida do troquel

Automatización e manipulación de pezas en sistemas de transferencia

A automatización é a columna vertebral das operacións de alta velocidade estampación e prensado os sistemas de transferencia — brazos robóticos, transportadores ou raís de transferencia dentro da prensa — moven as pezas entre estacións sen intervención humana. Isto non só aumenta a produtividade, senón que tamén garante unha orientación constante das pezas e minimiza os danos por manipulación.

Para pezas complexas ou cando se utiliza unha estación múltiple troquel para prensa de chapa metálica , os controles de automatización regulan o tempo do came, a velocidade do elevador e a expulsión da peza. Os axustes correctos reducen o risco de atascos e alimentacións incorrectas, protexendo tanto o troquel como a placa da prensa. En liñas de transferencia avanzadas, a automatización accionada por servomotores pode adaptarse en tempo real á posición da peza ou a cambios no proceso, reducindo aínda máis os desperdicios e tempos mortos.

Detección e Industria 4.0 para a saúde das ferramentas

Aquí é onde a Industria 4.0 adquire protagonismo. Sensores intelixentes integrados no troquel e na prensa monitorizan continuamente parámetros clave—forza, posición, vibración, temperatura e incluso o estado do lubricante. Os datos flúen cara a análise baseada na nube, permitindo mantemento preditivo e control adaptativo do proceso. Iso significa que pode detectar un punzón desgastado, unha guía desaliñada ou sobrecalentamento pezas de prensas de estampado antes de que provoquen tempos mortos costosos.

• Sensores de tonelaxe: Monitorizan a forza da prensa para sobrecargas ou desgaste das ferramentas
• Sensores de percorrido do expulsor: Detectan expulsión incompleta da peza ou alimentacións incorrectas
• Sensores de alimentación incorrecta/falta de alimentación: Avisar aos operadores de erros no avance do material
• Sensores de temperatura: Advertir do sobrecalentamento en compoñentes críticos da punzón ou prensa

A Industria 4.0 tamén posibilita os xemelgos dixitais—modelos virtuais do sistema de punzón e prensa—para que poida simular cambios, optimizar ciclos e validar novas configuracións antes de executar pezas físicas. A integración de dispositivos IoT e análise en nube permite aos equipos tomar decisións baseadas en datos sobre mantemento, axustes de proceso e incluso planificación de inventario.

Deseñe a punzón para que sexa «amiga dos sensores»—con rutas claras, montaxe protexida e conectores accesibles para mantemento.

Unindo todo: implicacións prácticas para o deseño de punzones

Entón, que significa todo isto para vostede como deseñador de punzones ou enxeñeiro de procesos? Significa que cada novo industrial stamping proxecto debería considerar:

• Compatibilidade con prensas servo—pode a súa punzón aproveitar perfís programables?
• Integración coa automatización—están os elevadores, excéntricas e raíles de transferencia coordinados para un fluxo de pezas sinxelo?
• Acceso ao sensor—son os puntos críticos fáciles de supervisar e manter?
• Conectividade de datos—ofrece a prensa e o troquel datos utilizables para a manutención preditiva?

Deseñando con estes elementos en mente, mellorará a dispoñibilidade, reducirá os custos de mantemento e ofrecerá unha maior calidade das pezas, independentemente da dificultade da aplicación. A continuación, revisaremos as plantillas de inspección e mantemento para asegurar que os seus troqueis sigan rendendo ao seu máximo nivel, turno tras turno.

Plantillas de aceptación, inspección e mantemento para troqueis de estampación

Lista de verificación de FAI e criterios de aceptación: Establecemento do estándar

Cando lanza novos compoñentes de troquelado ou realiza cambios nos troqueis existentes, como sabe que o seu proceso está listo para a produción? Aquí é onde entra a inspección de primeira peza (FAI), un enfoque estruturado que garante que cada peza estampada cumpra os requisitos de deseño e do cliente antes de aumentar o volume. Pense na FAI como o seu gardián da calidade: verifica que os seus troqueis de chapa metálica, procesos e documentación estean todos aliñados desde o comezo ( SafetyCulture ).

Imaxine que está preparándose para unha FAI nun novo soporte. Esta é unha estrutura de lista de verificación de exemplo que abarca o máis importante:

Característica	Método	Nominal/Tolerancia	Gauge	Tamaño da mostra	Resultado (Apto/Non apto)
Diámetro do Agüero	Calibre	10,00 ± 0,05 mm	Pequímetro dixital Mitutoyo	5	Aprovado
Ángulo de Flexión	Transferidor	90° ± 1°	Gauge de ángulo	5	Aprovado
Espesor do material	Micrómetro	2,00 ± 0,03 mm	Micrómetro Starrett	5	Aprovado
Finalización da superficie	Medidor visual/Ra	≤ 1,2 μm Ra	Probador de superficie	2	Aprovado

Este formato de táboa axuda aos equipos a detectar rapidamente as non conformidades e asignar accións correctivas. Cada fila debe ligarse directamente a unha referencia do debuxo con globos, asegurando que nada se omita durante a fabricación ou revisión dos moldes.

1. Preparación para Gage R&R: Confirmar a capacidade do sistema de medición para todas as dimensións críticas.
2. Peza mestra: Seleccionar unha peza estampada representativa da primeira serie de produción.
3. Equilibrio de cavidades (se aplicable): Para matrices de chapa metálica de múltiples cavidades, comprobe a uniformidade en todas as cavidades.
4. Estudo de capacidade: Recopile datos sobre a capacidade do proceso (por exemplo, Cp, Cpk) para demostrar a repetibilidade.

Os criterios de aceptación adoitan ser aprobado/suspenso—se unha característica está fóra de tolerancia, documente o desvío e active unha acción correctiva antes de avanzar ( 3D Engineering Solutions ).

Capacidade do Proceso e Planificación de Runoff: Garantindo a Repetibilidade

Despois da FAI, as series de capacidade e a planificación de runoff demostran que as súas matrices poden producir consistentemente pezas estampadas dentro das especificacións. Este paso implica executar unha cantidade determinada (a miúdo entre 30 e 300 pezas) e analizar os datos dimensionais en busca de tendencias, valores anómalos ou derivas do proceso. Se o proceso é estable e todos os resultados están dentro da tolerancia, está listo para a aprobación de produción.

A documentación clave inclúe:

• Informes dimensionais para cada compoñente da matriz de estampación
• Verificacións de atributos (por exemplo, marcaxe da peza, calidade superficial, empaquetado)
• Índices de capacidade do proceso (Cp, Cpk)
• Rexistros de accións correctivas para calquera achado fóra de tolerancia

Para a maioría das aplicacións de ferramentas de troquelado, é unha mellor práctica manter estes rexistros organizados e accesibles para auditorías ou revisións por parte dos clientes. As plantillas e listas de verificación dixitais agilizan este proceso, reducindo o traballo en papel e o tempo de aprobación.

Intervalos e tarefas de mantemento preventivo: Manter as ferramentas de troquelado no seu mellor estado

Unha vez que os seus troqueis están en produción, o mantemento preventivo (MP) é a súa mellor defensa contra paradas non planificadas e reparacións costosas. Imaxine o impacto se un punzón se racha ou se unha placa extractor se desalinea durante un turno: a produción detense e as taxas de refugo aumentan bruscamente. Un calendario estruturado de MP garante que os seus troqueis permanezan en óptimas condicións, maximizando a vida útil da ferramenta e a calidade das pezas.

• Comprobacións por turno: Limpar as superficies do troquel, lubricar as partes móviles, eliminar restos, inspeccionar signos evidentes de desgaste
• Comprobacións semanais: Examinar o desgaste do punzón, comprobar o alineamento do extractor e da almofada de presión, verificar a firmeza dos elementos de fixación
• Comprobacións mensuais: Inspeccionar os pernos/buxes guía, comprobar o cansazo do resorte, revisar as fendas e o aliñamento da punzónadora
• Restaurar ou substituír: Se o desgaste excede os límites aceptables ou aparecen rachaduras, restaure ou substitúa inmediatamente os compoñentes da punzónadora afectados

A inspección regular e o mantemento preventivo son a base dunha fabricación fiábel de matrices: detectar pequenos problemas a tempo evita paradas custosas e prolonga a vida útil das ferramentas.

Ao estandarizar os seus FAI, capacidade de proceso e rutinas de PM, logrará aprobacións máis rápidas, menos escaladas e maior repetibilidade en cada lote de pezas punzonadas. A continuación, descubra como escoller o socio axeitado para a súa punzónadora, un que poida apoialo desde o prototipo ata a produción e máis alá.

Como Escoller o Parceiro Axeitado de Punzonado para o Seu Proxecto

Criterios de Selección de Vendedores que Prevén Sorpresas

Cando estea listo para pasar do deseño á produción, escoller entre fabricantes de troquesadoras pode resultar abrumador. Imaxine investir meses nun novo produto e despois atoparse con atrasos, problemas de calidade ou fallos na comunicación co seu fornecedor de troques. Como evitar estes problemas? A mellor estratexia é empregar un proceso de avaliación estruturado que considere non só o prezo, senón tamén a experiencia en enxeñaría, tecnoloxía, certificacións e soporte a longo prazo. Aquí ten o que debe buscar:

• Profundidade en Enxeñaría: Ofrece o fabricante de troquesadoras deseño interno de ferramentas e troques, simulación e optimización de procesos?
• Capacidade de Simulación: Poden realizar estudos CAE/FEA para predizer o fluxo do material e o retroceso antes de cortar o aceiro?
• Certificacións: Busque IATF 16949 ou ISO 9001—estes indican sistemas de calidade robustos, especialmente para troquesadoras automotrices.
• Capacidade de produción: Pode a fábrica de troquesadoras escalar a produción para satisfacer o seu volume, ou especialízanse só en prototipos ou series curtas?
• Lanzamento e Soporte: Recibirá axuda coa proba, PPAP e resolución de problemas despois da entrega?
• Transparencia: O prezo é claro e a comunicación proactiva, con procesos documentados e actualizacións regulares do proxecto?
• Reputación e experiencia: Comprobe as referencias, visitas ao sitio e historial regulador para validar as afirmacións.
• Servizos de valor engadido: Ofrecen montaxe, envasado ou apoio logístico para optimizar a súa cadea de suministro?

No que debe fixarse nas capacidades de CAE e proba

A diferenza entre un lanzamento sinxelo e retraballlos costosos adoita depender dos recursos técnicos dun socio. Os fabricantes de troqueis progresivos que utilizan simulacións avanzadas de CAE poden predicer problemas de conformado e optimizar a xeometría do troquel antes de comezar a fabricación. Isto reduce o número de ciclos de proba, acorta os prazos de entrega e mellora a calidade da primeira peza. Para proxectos de alto volume ou complexos, pregunte aos posibles fornecedores:

• Que software de simulación utiliza para troqueis personalizados de estampación metálica?
• Como valida os resultados da simulación cos datos reais de proba?
• Proporciona informes detallados de proba e apoio para PPAP ou auditorías do cliente?
• Pode demostrar lanzamentos exitosos de pezas semellantes ás suas?

Socio	Servizos de Enxeñaría	Certificacións	Capacidade de Simulación	Lanzamento e Apoio	Reputación
Shaoyi Metal Technology	Deseño completo de moldes e troques, CAE/FEA avanzado, análise de conformabilidade, prototipado rápido, produción en masa	IATF 16949	Simulación completa por CAE, optimización xeométrica, redución de probas iniciais	Revisión estrutural exhaustiva, apoio no lanzamento, experiencia global en proxectos	Confiado por máis de 30 marcas automotrices globais
ATD	Deseño de moldes e troqueis, prototipado, apoio enxeñeiril, servizos de valor engadido	IATF 16949, ISO 14001	Software moderno, coñecemento técnico interno, probas e optimización de procesos	Apoio no lugar, xestión de proxectos transparente, parcería a longo prazo	Alta retención de clientes, comentarios positivos do sector
Outros fabricantes de moldes para estampación de metal	Troqueis básicos, algúns servizos de enxeñaría, simulación limitada	ISO 9001 ou ningunha	Pode usar simulación básica ou basearse na experiencia	O apoio varía, a miúdo limitado despois da entrega	A reputación varía, comprobe as opinións e referencias

Equilibrar custo, prazo de entrega e risco

É tentador escoller a oferta máis baixa, pero os custos ocultos—retrasos, traballo adicional ou fallos de calidade—poden eliminar rapidamente calquera aforro. Comece por definir as súas prioridades: é moi apertado o seu calendario? É elevada a complexidade das pezas? Necesita un socio para produción continuada ou só para un proxecto único? Despois, valore as compensacións:

• Custo: Un custo inicial máis baixo pode significar menos profundidade en enxeñaría ou soporte limitado.
• Tempo de entrega: Talleres con simulación propia e capacidade flexible adoitan entregar máis rápido, con menos ciclos de proba.
• Risco: Socios certificados e experimentados reducen o risco de lanzamento e melloran os resultados a longo prazo.

Para aplicacións críticas como troques de estampación automotriz, vale a pena investir nun fabricante de troques de metal que poida demostrar éxito con pezas e volumes semellantes. Lembre, o seu fornecedor non é só un vendedor—é un socio estratéxico no éxito do seu produto.

Elexir o fabricante axeitado de troqueis de estampación trata de máis que só o prezo: trátase de atopar un socio cuxa enxeñaría, tecnoloxía e apoio satisfagan as súas necesidades, agora e no futuro.

Ao finalizar a súa decisión, volva revisar a súa lista de verificación e compare as opcións lado a lado. Un proceso transparente e ben documentado axudará a elixir un fabricante de troqueis de estampación que poida ofrecer calidade, confiabilidade e tranquilidade desde o prototipo ata a produción. A continuación, remataremos con conclusións prácticas e unha guía de recursos para apoiar os seus proxectos de estampación dende o inicio ata o final.

Próximos pasos prácticos e recursos de confianza para o éxito dos troqueis de estampación

Conclusiones clave para o deseño e o lanzamento

Cando chega ao final do seu percorrido co troquel de estampación, pode estar preguntándose: Que é o que realmente distingue un proxecto exitoso? Despois de revisar cada etapa—dende a captura de requisitos e simulación ata a inspección e selección de socios—destacan varios principios fundamentais. Sexa que sexa novo en fabricación de matrices de estampación ou mellorando o seu próximo matriz de estampación de metal proxecto, estas leccións poden axudarlle a evitar erros frecuentes e obter resultados consistentes:

"Cada troquelado de estampación exitoso é o produto de requisitos claros, avaliación temprana de riscos, simulación robusta e unha aproximación colaborativa desde o deseño ata a produción. Omitir calquera paso pode levar a retraballlos custosos, incumprimento de prazos ou fallos de calidade."

• Aliñe todos os interesados dende o comezo — enxeñaría, adquisicións e taller deben compartir o mesmo modelo mental.
• Utilice simulación (CAE/FEA) para detectar problemas de formado, recuperación elástica e tensión no troquel antes de construílo matriz de chapa metálica .
• Priorice as decisións de deseño baseadas no material para durabilidade e calidade da peza.
• Integre automatización e monitorización de datos para maximizar a dispoñibilidade e o control do proceso.
• Estableza inspeccións normalizadas e mantemento preventivo para maximizar a vida útil da ferramenta.
• Escolla un socio con experiencia probada en fabricación de matrices de estampación , capacidade CAE e certificación IATF/ISO.

Lista de verificación dos seguintes pasos

Preparado para pasar da teoría á acción? Aquí tes unha lista de verificación priorizada que podes usar para o teu próximo troquel personalizado de estampación metálica oU ferramenta de estampación automotriz lanzamento:

1. Aliñamento de Requisitos: Confirma todas as especificacións, tolerancias e volumes cos interesados.
2. Simulación Inicial por CAE/FEA: Executa simulacións de conformado dixital e verificacións de tensión do troquel para reducir riscos no deseño.
3. Otimización do Esquema de Tiras: Itera para lograr o mellor aproveitamento do material e unha progresión robusta.
4. Conxunto de Cálculos: Finaliza a tonelaxe, compensación de dobrez e recuperación elástica.
5. Revisión de Prensa e Automatización: Validar a compatibilidade coa prensa, o sistema de transferencia e os sensores.
6. Plan de inspección do primeiro artigo (FAI): Preparar documentación, estudo de repetibilidade e reproducibilidade de medicións (gage R&R) e criterios de aceptación.
7. Cadro de mantemento preventivo: Establecer intervalos para limpeza, inspección e afiamento.

"Que é o traballo de moldes e troqueis? É o proceso disciplinado de converter requisitos en realidade — un proceso que premia a preparación, o traballo en equipo e o compromiso coa calidade en cada etapa."

Recursos de confianza para apoiar os seus proxectos de estampación

Busca máis apoio ou un socio que o poida guiar desde o concepto ata a produción? Se o seu proxecto require optimización baseada en CAE, certificación IATF 16949 e un historial probado en ferramenta de estampación automotriz lanzamentos, considere explorar As solucións personalizadas de moldes de estampación de Shaoyi Metal Technology a súa aproximación—baseada na simulación avanzada, a colaboración en enxeñaría profunda e a experiencia global—alíñase coas mellores prácticas descritas ao longo desta guía.

Lembre que o socio adecuado pode marcar toda a diferenza—sexa que estea adquirindo un único matriz de estampación ou construíndo unha cadea de subministración a longo prazo para conxuntos complexos. Utilice as listas de verificación, os principios e os recursos anteriores para levar o seu próximo proxecto a unha aceptación exitosa e máis alá.

Preguntas frecuentes sobre troqueis de estampación

1. Que é un troquel de estampación e como funciona?

Un troquel de estampación é unha ferramenta de precisión utilizada na fabricación para cortar, conformar ou dar forma a chapa metálica en pezas específicas. Funciona dentro dunha prensa, onde se introduce o metal entre dúas metades do troquel que o dirixen e dan forma mediante procesos como embutición, perforación, conformado e recorte. Este método permite a produción en gran volume de compoñentes metálicos uniformes e consistentes.

2. Cales son os diferentes tipos de troqueis de estampación?

Hai varios tipos principais de troqueis de estampación: troqueis progresivos (para pezas complexas e de alto volume), troqueis de transferencia (para artigos grandes ou de estirado profundo), troqueis compostos (para pezas sinxelas e planas), troqueis en liña (para formas grandes ou de baixo volume) e troqueis de embutición fina (para pezas que requiren calidade excepcional de bordo). Cada tipo é axeitado a diferentes necesidades de produción e xeometrías de peza.

3. Como se fabrican os troqueis de estampación para automóbiles?

Os troqueis de estampación para automóbiles fabrícanse primeiro capturando requisitos detallados e executando simulacións dixitais para optimizar o deseño. Despois, operarios cualificados utilizan máquinas CNC, rectificadoras e EDM para construír os compoñentes do troquel. O troquel ensámblase, proba-se en ensaios e refína-se ata que cumpre cos estándares de calidade e durabilidade antes da produción a grande escala.

4. Que factores debo considerar ao escoller un fabricante de troqueis de estampación?

Os factores clave inclúen a experiencia enxeñeira do fabricante, o uso de simulacións CAE/FEA, certificacións relevantes (como a IATF 16949 para a industria automotriz), capacidade de produción, apoio durante o lanzamento e as probas, así como unha comunicación transparente. Un socio forte axudará a optimizar o deseño do coiro, reducir os prazos de entrega e garantir unha calidade consistente desde o prototipo ata a produción en masa.

5. Como mellora o rendemento dos coiros de estampado a automatización e a Industria 4.0?

As tecnoloxías de automatización e da Industria 4.0, como prensas servo, sensores integrados nos coiros e sistemas de monitorización de datos, melloran o rendemento dos coiros de estampado ao permitir o control en tempo real dos procesos, a manutención predictiva e unha mellor calidade das pezas. Estes avances axudan a reducir o tempo de inactividade, prolongar a vida útil das ferramentas e garantir unha produción eficiente e reproducible.
