Comece co esencial sobre os troqueis de estampado metálico

Alguna vez se preguntou como unha bobina plana de aceiro se converte nun soporte automotriz preciso ou no marco interior do seu smartphone? Esa transformación ocorre grazas aos matrices de estampado de metal —os heroes anónimos da fabricación moderna. Sexa que sexa novo no significado de estampado ou un enxeñeiro experimentado, comprender os conceptos básicos é o primeiro paso para reducir o desperdicio e o retraballo nas súas operacións.

O que fan os troqueis de estampado metálico na produción

No seu núcleo, un matriz de estampación é unha ferramenta especializada que conforma, corta e forma chapa metálica en pezas precisas e reproducibles. Os troqueis montanse en prensas, e cando a prensa realiza un ciclo, os seus compoñentes traballan xuntos para cortar, dobrar ou embutir formas no metal. Este proceso permite unha produción rápida e en gran volume con calidade constante—o que fai que os matrices de estampado de metal sean esenciais para industrias como a automotriz, aerospacial, electrónica e eletrodomésticos.

• Punzón: A peza que se introduce no metal para cortar ou formar características.
• Conxunto de troquel/placas: A base que mantén todos os compoñentes do troquel nun aliñamento preciso.
• Pines guía: Manteñen un aliñamento perfecto entre a parte superior e inferior do troquel para obter resultados consistentes.
• Expulsadores: Retiran a peza acabada ou o desecho da punzón despois de cada golpe.
• Guías: Sitúan con precisión a tira de metal ou chapa en cada etapa.
• Sensores: Monitorizan a presenza das pezas, alimentacións incorrectas e a carga da ferramenta para previr erros costosos.

Como o estampado de chapa metálica transforma o material plano

Imaxina comezar cun rolo de acero plano. O proceso de estampado de chapa metálica alimenta este material nunha prensa, onde o punzón e a cavidade da matriz traballan xuntos para cortar, dobrar e incluso estirar o metal en formas complexas. Dependendo do deseño, o proceso pode incluír:

• Punsado (facer furos ou formas)
• Recorte (cortar a forma básica)
• Dobrado (formar ángulos e reborde)
• Estirado (estirar o metal en formas máis profundas)
• Acuñado e gofrado (engadir detalles finos ou logos)

Cada operación é controlada polo construción de matrices de aluminio para manter as pezas dentro de tolerancias estreitas, minimizando os desperdicios e o retraballo.

No interior do proceso de estampación, desde o rolo ata a peza final

Este é un fluxo de traballo típico que atopará na maioría das operacións de estampado:

• Recibir chapa ou bobinas entrantes
• Preparar a prensa e cargar o moldes de estampación
• Alimentar o material no troquel—manualmente ou automaticamente
• Executar operacións progresivas, de transferencia ou de estación única segundo sexa necesario
• Utilizar sensores dentro do troquel para verificacións de calidade en tempo real
• Expulsar pezas acabadas e recortes para inspección posterior

Esta secuencia estritamente controlada é o que permite ao estampado ofrecer alta repetibilidade e tempos de ciclo rápidos, especialmente en comparación co mecanizado ou fundición. Para producións de alto volume, o proceso de estampado de chapa metálica pode reducir drasticamente os custos por peza e maximizar o aproveitamento do material.

• Conxunto de troquel/placas: A estrutura principal que suxeita todos os compoñentes
• Punzón: Forma ou corta o metal
• Cavidade do troquel: Dá forma á peza e soporta o punzón
• Pines guía: Asegura un movemento preciso
• Expulsadores: Retiran pezas/restos
• Guías: Aliñan o material
• Sensores: Monitorizan o proceso e a calidade

A precisión do troquel non só afecta á calidade da peza—determina a taxa de produción, os niveis de refugo e o custo total en todo o programa.

Por que escoller o estampado fronte ao mecanizado ou fundición?

Cando comparas matrices de estampado de metal fronte ao mecanizado CNC ou á fundición, o estampado destaca polos seus:

• Repetibilidade dimensional: Cada peza coincide coa anterior, reducindo a variación
• Tempos de ciclo máis curtos: Prensas de alta velocidade que fornecen centos ou miles de pezas por hora
• Eficiencia do material: Menos desperdicio grazas a distribucións de banda optimizadas e mecanizado mínimo

Aínda que o mecanizado poida acadar tolerancias máis estreitas en características complexas, o punzón non ten rival para volumes altos de pezas sinxelas a moderadamente complexas, especialmente cando se necesita un control rigoroso sobre o grosor e a planicidade.

¿Que vem a continuación?

Agora que sabes que é un troquel na fabricación e como funcionan os conceptos básicos do punzón, as seguintes seccións guiarante a través de:

• Escoller o tipo de troquel axeitado para a súa peza
• Aplicación de regras de deseño para minimizar defectos
• Selección e dimensionamento da prensa
• Proba e validación para un lanzamento exitoso
• Estratexias de mantemento e resolución de problemas
• Tratamentos superficiais e de materiais
• Economía do ciclo de vida e selección de fornecedores

Sexa que é un enxeñeiro, un especialista en achegos ou un responsable de planta, atopará consellos prácticos en cada sección para axudarlle a reducir o desperdicio, controlar os custos e sacar o máximo partido ao seu matrices de estampado de metal .

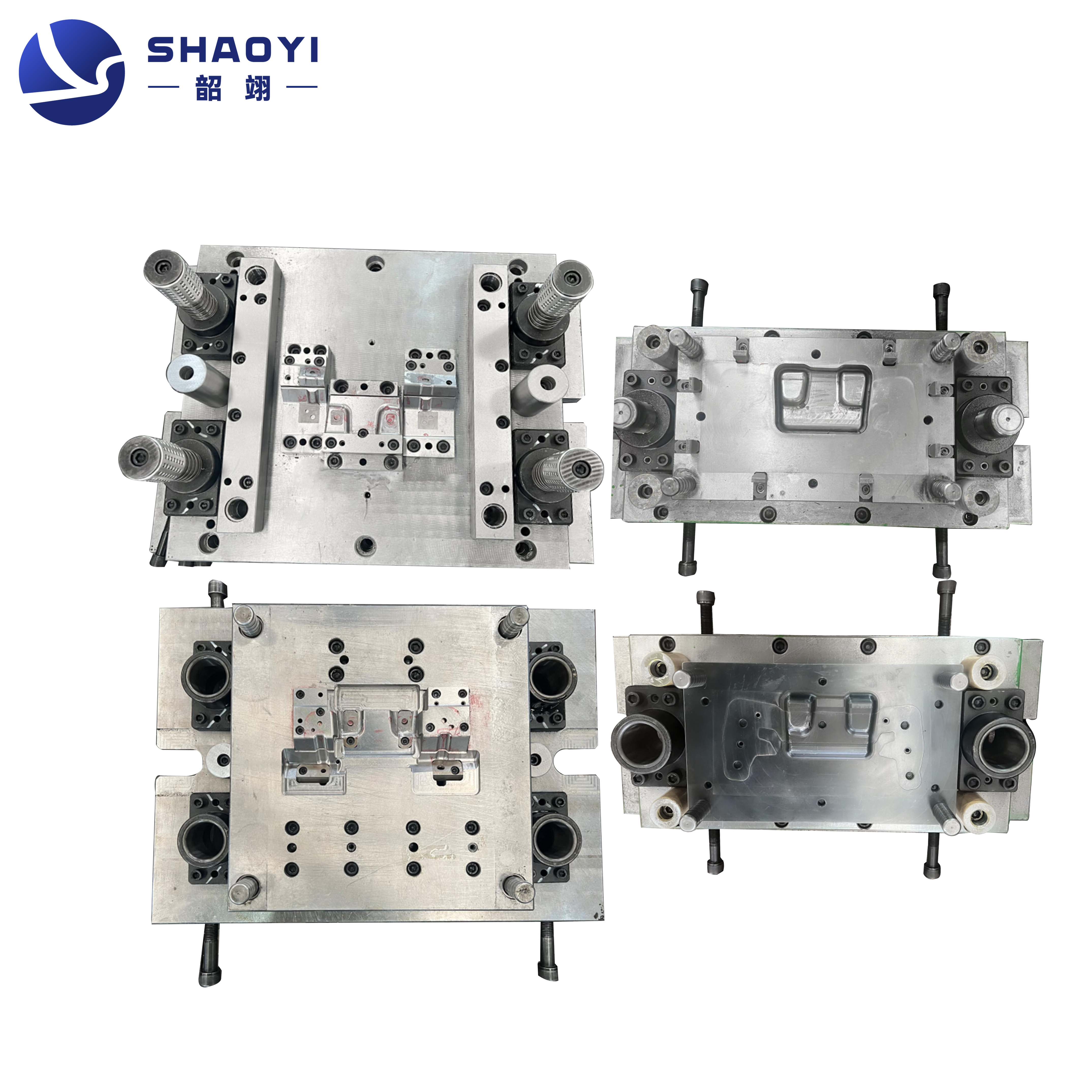

Escolla o tipo de troquel axeitado cunha ruta de decisión clara

Xa se atopou co desafío de escoller a ferramenta máis adecuada para unha nova peza e preguntouse: «Que proceso de troquel vai realmente a poupar tempo e diñeiro?». A resposta non sempre é obvia, especialmente con tantas tipos de matrices de estampado dispoñibles. Analicemos as opcións principais, as súas vantaxes e como adaptar cada unha ás súas necesidades de produción.

Troqueis progresivos fronte a transferencia fronte a liña: Cal é a diferenza?

Imaxina a túa liña de produción como unha carreira de relevos. No estampado por troquel progresivo, a fenda metálica móvese a través dunha serie de estacións dentro dun mesmo conxunto de troquel — cada estación realiza unha operación diferente. Esta configuración é a preferida para pezas de alto volume e repetibles onde o máis importante é a velocidade e a integración. Os troqueis progresivos poden acadar taxas de produción impresionantes, polo que son favoritos entre fabricantes de matrices progresivas para conectores automotrices, soportes e carcacas electrónicas.

Os troqueis de transferencia, en contraste, moven chapas individuais de estación en estación — xa sexa mecanicamente ou á man. Este método destaca para formas máis grandes ou complexas, como carcacas de estirado profundo ou paneis estruturais, onde se requiren múltiples pasos de conformado e cambios na orientación da peza. Aínda que os troqueis de transferencia ofrecen maior flexibilidade, precisan máis tempo de preparación e maior complexidade operativa.

As matrices de liña (ás veces chamadas matrices únicas ou dunha etapa) realizan unha operación por cada golpe da prensa e adoitan usarse para pezas de baixo volume, sinxelas ou para prototipos. Son sinxelas, rápidas de construír e fáciles de axustar, pero menos eficientes para producións de alto volume.

Tipo de Molde	Tamaño e complexidade da peza	Intensidade de capital	Duración do ensaio	Frecuencia de mantemento	Escalabilidade	Aplicación típica
Matriz progresiva	Pequeno–mediano, complexidade moderada	Alta	Mediana–longa	Medio	Alta	Conectores, soportes, pezas de alto volume
Ferralla de transferencia	Mediano–grande, alta complexidade	Alta	Longo	Alta	Medio–Alto	De trazado profundo, estruturais ou formas complexas
Ferralla composta	Pequeno–mediano, sinxelo–moderado	Medio	Curtomedio	Baixo–Medio	Baixo–Medio	Pezas planas de alta precisión
Troquel en liña/etapa	Calquera, simple por etapa	Baixo	Curto	Baixo	Baixo	Prototipos, pezas de baixo volume ou sobredimensionadas

Casos de uso de troqueis compostos e por etapas

Os troqueis compostos combinan múltiples operacións—como recorte e punzonado—nun só movemento da prensa. Son ideais cando se necesita alta precisión en pezas planas pero non se require a complexidade (ou custo) dun troquel progresivo. Os troqueis por etapas ou en liña, por outro lado, son os mellores cando importa a flexibilidade e os cambios rápidos, como no prototipado ou ao manexar unha ampla gama de matriz de chapa metálica formas.

Matriz de decisión para a selección de troqueis

1. Definir a xeometría da peza: É sinxela e plana, ou complexa con embuticións profundas?
2. Estimar o volume anual: Os volumes altos favorecen troques progresivas; volumes baixos poden xustificar troques en liña ou compostas.
3. Avaliar tolerancia e acabamento: Tolerancias estreitas ou acabamentos cosméticos poden requiren máis avances troqueles de estampación de chapa .
4. Considerar operacións secundarias: Será necesario roscar, soldar ou montar dentro da troca?
5. Avaliar as necesidades de automatización: As troques progresivas e de transferencia destacan nas liñas automatizadas.
6. Revisar orzamento e cronograma: As troques progresivas requiren unha inversión inicial máis alta pero amortízanse á escala; as troques en liña minimizan o custe inicial pero limitan a velocidade.

Revisións iniciais de fabricabilidade—antes de comprometerse cun ferramenta e punzón de estampado —axudan a garantir que a túa elección de punzón se adeque tanto ao deseño da peza como aos obxectivos de produción. Este axuste reduce o risco de rexeitamento en fases avanzadas e axúdache a evitar desperdicios innecesarios ou tempos mortos.

Lembra que a selección do teu punzón non só inflúe no proceso de punzón —moldea todo, desde o dimensionamento da prensa ata a estratexia de automatización e as verificacións de calidade en liña. Na seguinte sección, profundaremos nas normas de deseño que manteñen o teu troqueles de estampación de chapa funcionando de xeito eficiente e sen defectos.

Normas de deseño de punzóns que prevén defectos e rexeitamentos

Fixárate como un pequeno erro de deseño pode provocar rebordos, fisuras ou fallos de alimentación que atrasan a túa liña e incrementan os custos de refugo? É aí onde un deseño de punzón para estampado de metal intelixente e práctico marca toda a diferenza. Examinemos as normas esenciais que axudan aos enxeñeiros e equipos de achegamento a obter resultados fiácres e reproducibles con cada conxunto de punzóns—sexa cal for a complexidade da peza.

Lóxica de folgo e control de rebarbas

Parece complexo? Imaxina o folgo como o pequeno espazo entre o punzón e o buxe. Se o axustas correctamente, as pezas saen limpas con mínimas rebarbas. Se é demasiado pechado, notarás un desgaste rápido das ferramentas e posibles agarrafamentos; se é demasiado ancho, as rebarbas ou o arredondamento das beiras convértense nun quebradeiro. O folgo optimo depende tanto do tipo como do grosor do material: os materiais máis duros ou groscos requiren xeralmente máis folgo para evitar danos nas ferramentas e forzas excesivas. Na práctica, valida sempre o teu folgo mediante probas ou simulacións, especialmente cando traballas con novas aleacións ou grosores.

Raios de esquina e tratamentos de bordes para durabilidade

As esquinas afiadas poden parecer precisas nun debuxo, pero no mundo real son concentradores de tensión. Se xa viches unha brida rachada ou un bordo partido, é probable que o raio da esquina fose demasiado pechado para o material ou proceso. Engadir radios xenerosos nas esquinas e dobreces distribúe a tensión, reduce as fisuras e mellora a vida útil das ferramentas. Os tratamentos de bordo—como o desbarbado ou o estampado—poden mellorar aínda máis a durabilidade e a aparencia estética da peza. Cando teñas dúbidas, utiliza simulacións de conformado ou probas de mostras para validar o teu deseño de embutición de chapa metálica antes de finalizar a construción do coiro.

Distribución da banda, guías e planificación do avance

Imaxina a distribución da banda como o mapa que indica o fluxo de material a través do coiro. Unha distribución ben deseñada equilibra a carga de traballo entre as estacións, maximiza o aproveitamento do material e garante un avance consistente. Aquí tes as mellores prácticas recomendadas para a distribución da banda:

• Equilibrio entre estacións: Distribúe as operacións para evitar cuelos de botella e desgaste irregular.
• Deseño do portador: Mantén a integridade da banda ata a última operación para asegurar un posicionamento preciso da peza.
• Ancho da Alma: Deixe material suficiente entre as pezas para garantir resistencia; se é demasiado estreito, corre o risco de alimentacións incorrectas ou atascos.
• Retención do burato: Planexe a eliminación fiabil do burato para evitar danos na punzón.
• Evacuación dos restos: Deseñe canles ou expulsións para retirar os residuos de forma eficiente.

Non esqueza os guías; estas características sitúan con precisión a banda en cada estación, asegurando que cada impacto sexa exacto. Para pezas complexas, o planeamento da progresión (a distancia que avanza a banda por golpe) é fundamental para evitar interferencias e maximizar a produción.

Xestionar dobras, retroceso e conformabilidade

Cando dobraz metal, este tende a recuperar a súa forma orixinal. Para compensar isto, dobre lixeiramente en exceso a peza ou utilice coining/restriking na matriz. É esencial calcular a compensación de dobre (a cantidade adicional de material necesaria para compensar o estiramento): use o factor K e o raio interior do material para facelo correctamente. Para embuticións profundas ou formas complexas, engada rebaños de embutición ou características adicionais especiais para guiar o fluxo do material e evitar o adelgazamento ou o formado de pregas. Sempre que sexa posíbel, valide o deseño da matriz de chapa metálica con simulacións de conformado antes de cortar o aceiro.

Compóñentes comúns dunha matriz de estampación e as súas funcións

• Punzón: Forma ou corta o metal na forma desexada
• Botón da matriz/cavidade: Recibe o punzón e dá forma á peza
• Placa expulsora: Retira o material do punzón despois de cada golpe
• Pines/buxes de guía: Manter unha aliñación precisa entre as metades do troquel
• Guías: Asegurar un avance e posicionamento precisos da banda
• Molas/cilindros de gas: Proporcionar forza de retorno ou amortiguación
• Sensores: Detectar alimentación incorrecta, falta de pezas ou sobrecargas

Erros de deseño que se deben evitar

• Especificar tolerancias innecesariamente estritas en características non críticas (aumenta o custo e o risco)
• Ignorar a dirección do grán do material (pode causar dobras inconsistentes ou fisuras)
• Non ter en conta as necesidades de retención dos desechos e eliminación das ferraduras
• Non proporcionar radios de esquina ou alivios de borda adecuados
• Omitir as disposicións de sensorización no interior do troquel durante a fase de deseño

Sensorización no interior do troquel: plánificaa desde o primeiro día

Na estampación de alta velocidade actual, engadir sensores para detección de carga, tonelaxe, ausencia de peza ou alimentación incorrecta xa non é opcional. Integra estas características no teu matrices para estampado metálico deseño dende o inicio, non como un pensamento posterior, para que sexan robustas, mantibles e poidan previr paradas costosas ou danos nos troqueis.

O mellor deseño de troquel de estampación é proactivo, non reactivo: anticipe os problemas de folgo, raios e distribución da banda para reducir o desperdicio e manter a liña en funcionamento.

Cunha aplicación correcta destes principios, notarás menos defectos, maior vida útil dos troqueis e unha produción máis previsible. A continuación, veremos como axustar o deseño do teu troquel á prensa axeitada, asegurando que cada detalle—desde o tonelaxe á altura de peche—apoie os teus obxectivos de calidade e rendemento.

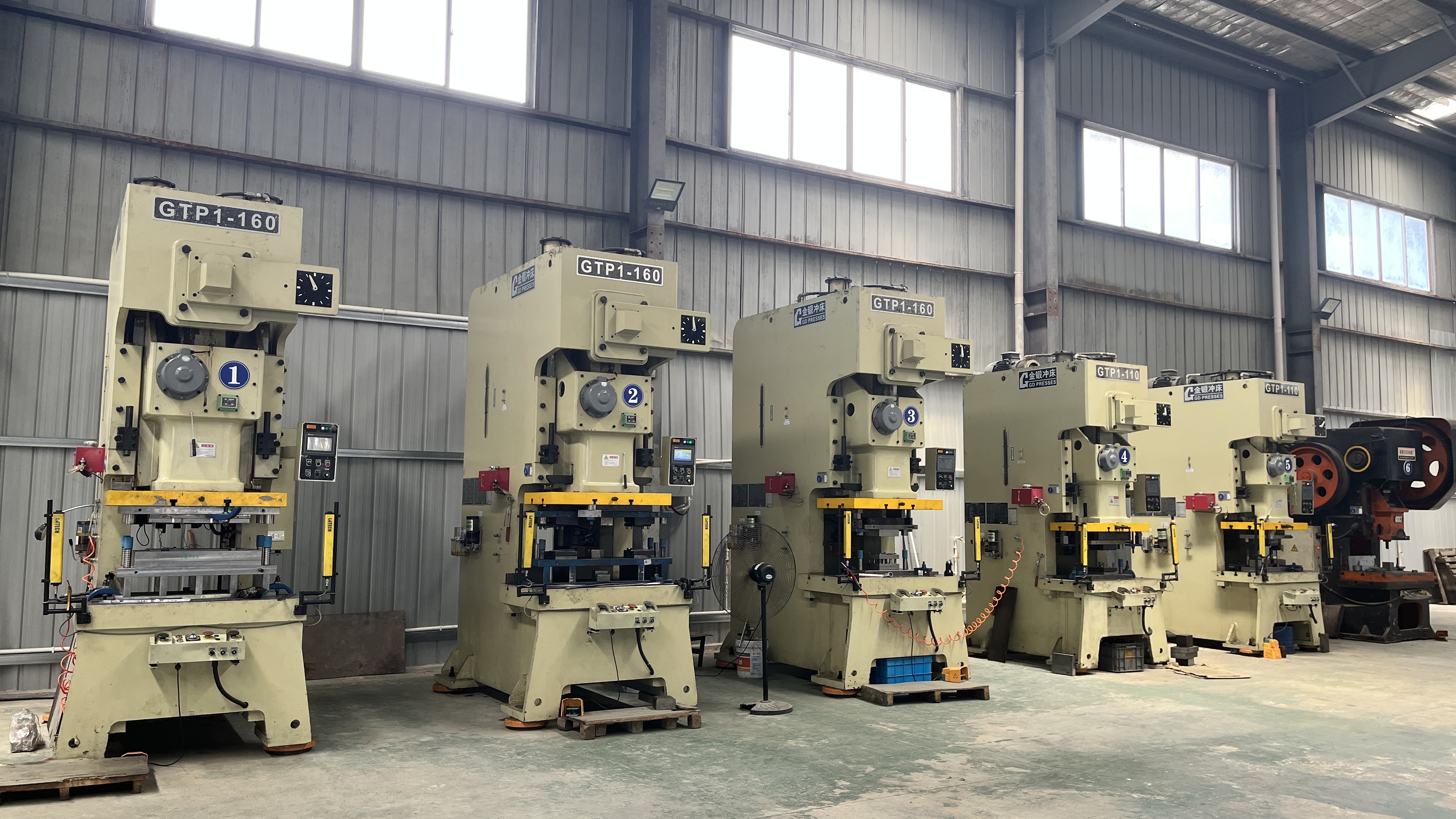

Selección de prensa que se axuste á xeometría do troquel e da peza

Cando deseñou unha punzónadora robusta, o seguinte paso crítico é asegurarse de que a súa prensa pode levar a cabo o traballo—porque incluso a mellor punzónadora rendirá por debaixo do seu nivel na máquina incorrecta. Soa complexo? Dividámolo para que poida emparellar confiadamente a xeometría da súa punzónadora e peza coa estampación e prensado equipamento adecuado, evitando erros custosos e maximizando o tempo de actividade.

Estimación da tonelaxe a partir da lonxitude de corte e o traballo de conformado

Imaxine que está preparándose para un novo proxecto. Como sabe se a súa prensa de estampación de chapa metálica ten suficiente potencia? Comece calculando a tonelaxe total requirida. Para estimar a tonelaxe necesaria para corte e punzonado, use a seguinte fórmula: Tonelaxe = Circunferencia da peza × Espesor do material × Resistencia ao corte do material × Factor de seguridade. Para operacións de estirado profundo, use a resistencia á tracción no canto da resistencia ao corte. Recoméndase xeralmente un factor de seguridade de 1,1 a 1,3 (é dicir, un incremento do 10-30%) para ter en conta o desgaste das ferramentas e as fluctuacións nas propiedades do material. Ademais, non esqueza incluír as forzas adicionais requiridas por accesorios como molas, expulsadores e molas de gas. Lembre que dispor de suficiente tonelaxe é esencial, pero tamén debe comprobar a enerxía dispoñible na prensa, especialmente para troques longos ou de múltiples etapas. A falta de enerxía pode causar atascos no punto morto inferior e provocar formación incompleta ou danos na ferramenta (The Fabricator) .

Cursión, altura de peche e aliñamento do tamaño da cama

Xa intentou axustar unha matriz grande nunha prensa pequena? É unha receita para problemas. O prensa para matrices de chapa metálica debe ter lonxitude de carril e altura de peche suficientes para acomodar a cadea de troquel, o grosor do material e calquera automatización. O tamaño da cama debe soportar a superficie do troquel con espazo para alimentadores e evacuación de desperdicios. Se a prensa é demasiado pequena, enfrentarás problemas de alimentación ou correrás o risco de danar tanto o troquel como a máquina de troquelado . Sempre verifica que a altura de peche (distancia desde a cama da prensa ata o martelo no punto morto inferior) coincida coa altura pechada do teu troquel, e confirma que a placa de reforzo estea plana e axeitadamente aliñada.

Consideracións de velocidade, rigidez e entrega de enerxía

Non todas as prensas son iguais. As prensas mecánicas ofrecen altas velocidades para pezas máis sinxelas e superficiais—ideais para troques progresivos e producións de alto volume. As prensas hidráulicas ofrecen curso e presión variables, o que as fai ideais para estirados profundos ou formas complexas, aínda que con velocidades máis baixas. As prensas servo mecánicas combinar a velocidade cun movemento programábel, ofrecendo flexibilidade para unha ampla variedade de troques e tipos de pezas. A rigidez da prensa e a enerxía do volante son cruciais—unha rigidez ou enerxía insuficiente pode causar desviacións, levando a unha mala calidade das pezas e reducindo a vida útil do troque. Verifique que a prensa poida fornecer a enerxía requirida á velocidade necesaria, e evite cargas excéntricas que aumenten o desgaste e o desalineamento.

1. Verifique que a tonelaxe e enerxía da prensa cumpran os requisitos calculados (engada un factor de seguridade).
2. Comprobe a lonxitude do curso e a altura de peche en relación coa altura total do conxunto de troque e os requisitos de alimentación.
3. Confirme que o tamaño da mesa soporte a superficie do troque e permita a automatización ou alimentación manual.
4. Inspeccione a planicidade e alineación da placa de apoio.
5. Asegúrese de que os sistemas de alimentación e lubricación sexan compatibles co troquel e o material.
6. Revise a rigidez da prensa e a entrega de enerxía para o seu tipo específico de troquel.

Tipo de Molde	Características da prensa compatibles	Necesidades típicas de velocidade e enerxía
Matriz progresiva	Prensa mecánica ou servo, alimentadores de alta velocidade, golpe moderado, estrutura ríxida	Alta velocidade, enerxía moderada
Ferralla de transferencia	Prensa hidráulica ou servo, longo golpe, corredera programable, automatización por transferencia	Velocidade media, alta enerxía
Troquel en liña/etapa	Calquera tipo de prensa, leito flexible, acceso doado para operación manual ou cambio rápido	Baixa–media velocidade, baixa–media enerxía
Ferralla composta	Prensa mecánica, golpe moderado, alimentadores sinxelos	Velocidade media, enerxía moderada

Adequar o seu troquel á máquina axeitada máquina de estampación de troquel trátase de algo máis que alcanzar un número de tonelaxe—trátase de garantir que a velocidade, rigidez e automatización funcionen en harmonía. Cando todo está aliñado, notará operacións máis fluídas, menos tempo de inactividade e mellor calidade das pezas. A continuación, revisaremos como validar a súa configuración, desde a prototipaxe ata a aprobación do primeiro artigo, para que poida lanzarse con confianza e mínima reaparición de traballo.

Proba e validación de prototipos que reducen o risco do lanzamento

Cando está listo para pasar do deseño á produción a grande escala, hai moito en xogo para acertar na primeira tentativa. O proceso de estampado de metal é rápido e eficiente, pero só se elimina proactivamente as sorpresas—como fisuras inesperadas, pregamentos ou pezas fóra de especificacións—antes de incrementar a produción. Revisemos un camiño probado desde a prototipaxe inicial ata o lanzamento preparado para PPAP, para que poida minimizar o retraballo, o desperdicio e as paradas costosas.

Obxectivos de prototipado rápido e moldes temporais

Imaxina que estás lanzando un novo soporte para un conxunto automotriz. Antes de investir en moldes definitivos, queres validar que o teu material, a xeometría da peza e a secuencia de conformado funcionan como se pretende. Aquí é onde entran en xogo os moldes temporais, os brancos láser ou incluso as matrices impresas en 3D. Os obxectivos nesta fase son sinxelos:

• Confirmar a conformabilidade da peza e o seu comportamento de retroceso elástico
• Identificar cedo riscos potenciais de fisuración, arrugas ou adelgazamento
• Probar deseños alternativos de reborde, prensachapas ou adicións con custo mínimo
• Abreviar a curva de aprendizaxe antes de comprometerse coa produción completa fabricación de matrices de estampación

Ao detectar problemas agora, evitarás cambios costosos nos moldes máis adiante no proceso o procesado fluxo de traballo.

Proba estruturada cunha lista de verificación

Unha vez construída a matriz definitiva, é momento de facer unha proba estruturada—un paso crítico no proceso proceso de fabricación por estampación . O obxectivo? Alcanzar un proceso estable que produza consistentemente pezas dentro das especificacións. Aquí tes unha lista de verificación práctica para guiar a proba da matriz:

• Otimización do tamaño do blank: Axustar as dimensións do blank para asegurar un estirado axeitado e minimizar fisuras ou pregas nas beiras.
• Axuste de rebaixos: Afinar os rebaixos de estirado ou características da adición para controlar o fluxo do metal e previr adelgazamentos ou pregas.
• Presión do prensachapas: Establecer e axustar a forza do prensachapas para evitar deslizamentos, pregas ou deformacións na peza.
• Velocidade da prensa: Validar a velocidade óptima da prensa para a conformabilidade e acabado superficial.
• Lubricación: Asegurar unha lubricación uniforme e adecuada para previr agarrotamentos ou defectos superficiais.
• Configuración de sensores: Probar todos os sensores integrados (falta de alimentación, falta de peza, tonelaxe) para un funcionamento fiábel.

Documentar cada cambio de ferramenta e axuste de proceso—estes rexistros convértense no seu guía para a resolución de problemas e o control de proceso.

Criterios de aceptación de validación e de primeira mostra

Preparado para demostrar que a súa punzón está lista para produción? A inspección de primeira mostra (FAI) é o seu paso previo á aprobación PPAP. Aquí ten un enfoque paso a paso:

1. Distribución dimensional: Medir todas as características críticas e de referencia respecto ao plano.
2. Avaliación de bordos/rebarbas: Inspeccionar os bordos da peza en busca de rebarbas, dobras ou cortes incompletos.
3. Revisión do acabado superficial: Comprobar a existencia de raiaduras, indentacións ou tensións na superficie.
4. Mapeado do grosor do material: Asegurar un grosor uniforme, especialmente nas áreas embutidas ou estiradas.
5. Estudos de capacidade (se requirido): Realizar verificacións a curto prazo da capacidade (Cp/Cpk) en dimensións clave.

Recoller todos os resultados e rexistrar os axustes finais do proceso como ‘parámetros conxelados’—estes converteranse no punto de referencia para a produción continua e as auditorías.

Síntomas frecuentes durante a proba e accións correctivas

Durante a proba, poden aparecer defectos—non entrase en pánico. Utilice a táboa inferior para emparellar rapidamente síntomas con accións correctivas, baseándose en boas prácticas demostradas da experiencia industrial e fontes de referencia:

Síntoma	Causa Probable	Acción recomendada
Arrancas	Baixa presión do prensachapas, exceso de material, deseño inadecuado dos reforzos	Aumentar a forza do prensachapas, optimizar o tamaño da chapa, axustar os reforzos
Grietas/Roturas	Esforzo excesivo, cantos afiados, material inadecuado	Engadir radios, escoller un material máis dúctil, optimizar a xeometría do troquel
Rebarbas de corte	Punzón/troquel desgastado, folgo excesivo, lubricación deficiente	Afiar punzón/troquel, axustar o folgo correcto, mellorar a lubricación
Estiramento irregular	Forma incorrecta da chapa, presión do prensachapas desigual	Axustar a chapa, equilibrar a presión do prensachapas
Indentacións/Tensión Superficial	Partículas estrañas, velocidade excesiva da prensa, lubricación insuficiente	Limpar os troqueis, optimizar a velocidade, asegurar unha lubricación adecuada

Execución de validación: exposición de riscos do mundo real

Antes de lanzar o troquel á produción completa, realice unha execución de validación abondo longa para revelar problemas como a expansión térmica, a degradación do lubricante ou tendencias no desgaste das ferramentas. Esta execución axúdalle a:

• Verificar a estabilidade do proceso durante ciclos prolongados
• Detectar cambios progresivos na calidade das pezas ou derivas dimensionais
• Axustar con precisión os intervalos de mantemento e os cronogramas de lubricación

Ao seguir este enfoque estruturado, reducirá drasticamente o risco de atrasos no lanzamento, reprocesos custosos ou devolucións por parte dos clientes, preparando o seu proceso de estampado de metal para ter éxito desde o primeiro día. A continuación, exploraremos como a simulación e a colaboración enxeñería poden acurtar aínda máis os ciclos de desenvolvemento e mellorar a calidade, especialmente en aplicacións automotrices exigentes.

Troqueis automotrices impulsados por CAE que acurtan as probas

Xamais se preguntou como as principais marcas automotrices lanzan novos modelos con paneis corporais precisos e lixeiros, aínda así conseguindo manter os tempos de entrega e o desperdicio ao mínimo? O segredo está fora: a CAE avanzada (enxeñaría axudada por ordenador) e a estreita colaboración enxeñeira están transformando o proceso de estampado automotriz. Ao simular e refinar cada detalle antes de cortar o acero, os fabricantes poden evitar retraballlos custosos, acelerar os lanzamentos e entregar un produto impecable pezas de forja automotriz en grande escala.

Simulación de conformabilidade para predizer o fluxo do material

Imaxine que ten que desenvolver un novo panel de porta en acero de alta resistencia ou aluminio. Soa arriscado, verdade? Coas metodoloxías tradicionais, probablemente encararía múltiples probas físicas, recuperación elástica imprevisible e cambios xeométricos en fases tardías. Pero coa simulación de conformabilidade baseada en CAE, pode:

• Predizer riscos de afinamento, formación de pregas e roturas antes de construír calquera troquel físico
• Visualizar como fluirá a chapa metálica e onde poderían xurdir defectos
• Optimice virtualmente a forma do blanque, a colocación dos cordóns e as forzas do prensachapas
• Simule o retroceso elástico e axuste a xeometría da ferramenta para obter precisión

Este enfoque virtual é especialmente potente para moldes de Estampación Automotriz , onde incluso erros dimensionais pequenos poden provocar problemas de axuste dos paneis ou defectos estéticos costosos. Como se destaca en estudos de caso da industria, a simulación do formado de chapa metálica aproveita a análise por elementos finitos (FEA) para modelar as interaccións complexas entre o material, a matriz e os parámetros do proceso, permitíndolle detectar problemas como fisuras ou un adelgazamento excesivo antes de estampar unha soa peza (Keysight) .

Otimización da xeometría da matriz antes de cortar o aceiro

Cando utiliza CAE desde o inicio, non só está evitando defectos, senón que está deseñando activamente un ferramenta de estampación automotriz . Así é como se desenvolve o proceso:

• Execute simulacións para identificar puntos problemáticos: arrugas, desgarros ou posibles retrocesos elásticos
• Itere virtualmente a xeometría da matriz e as características adicionais — sen desperdiciar aceiro nin traballo de reapertura
• Axuste as posicións dos cordóns, os radios e as profundidades de embutición para afinar o fluxo do material
• Integrar revisións estruturais para asegurar que a peza cumpra os requisitos de choque e durabilidade
• Validar os requisitos de forza de prensa e seleccionar a liña de prensado óptima

Este enfoque permíteche optimizar tanto a fabricabilidade como o rendemento en uso final, todo antes de comprometerse con ferramentas ríxidas. O resultado? Menos bucles físicos de proba, lanzamento máis rápido e maior consistencia estampado Metálico Automotriz Personalizado resultados.

Desde o prototipo ata a produción en masa sen rexeitamentos custosos

Entón, como se desenvolve isto no corte por troquelado automotriz na vida real? Trátase de conectar procesos virtuais e físicos. Comeza cun prototipo baseado en CAE para validar a formabilidade e o retroceso elástico. Despois, ao pasar á ferramenta ríxida, utiliza os datos de simulación para guiar os axustes das ferramentas, as presións do prensachapas e os axustes da prensa. Integra unha inspección inicial exhaustiva—moitas veces usando metroloxía avanzada sen contacto—para verificar rapidamente que pezas automotrices estampadas en metal cumpren todos os criterios dimensionais e de superficie.

A colaboración é fundamental. Ao implicar expertos en simulación, deseñadores de troqueis e enxeñeiros de produción desde o primeiro día, detectarás cedo problemas relacionados co deseño para a fabricación e acadarás un acordo sobre tolerancias realistas, requisitos de superficie e controles de proceso. Este traballo en equipo transversal é o que distingue os mellores programas de estampación automotriz dos que están plagados de atrasos e retraballlos.

• Definir a xeometría da peza e as características críticas para a calidade
• Executar simulacións CAE para predicer riscos e optimizar o deseño do troquel
• Iterar virtualmente a xeometría do troquel e os parámetros do proceso
• Validar pezas prototipo para comprobar a conformabilidade e o retroceso elástico
• Transferir os coñecementos adquiridos á ferramenta definitiva e ao axuste final do proceso
• Lanzamento con inspección robusta do primeiro artigo e retroalimentación rápida

Para un exemplo real deste enfoque, vexa o de Shaoyi Moldes de Estampación Automotriz , onde se utilizan procesos certificados IATF 16949, simulación avanzada CAE e enxeñaría colaborativa para optimizar a xeometría do troquel, reducir os ciclos de proba e entregar compoñentes duradeiros e de precisión nos que confían as principais marcas mundiais. Este fluxo de traballo dirixido por CAE está converténdose rapidamente no estándar de ouro para estampado Metálico Automotriz Personalizado proxectos nos que a velocidade de lanzamento, a precisión dimensional e a durabilidade a longo prazo son imprescindibles.

Preparado para pasar da simulación ao taller? Na seguinte sección, exploraremos estratexias de mantemento que manteñen os seus troqueis de estampación funcionando co máximo rendemento, asegurando que o seu investimento en simulación e deseño robusto resulte beneficioso durante todo o ciclo de vida do programa.

Estratexias de mantemento que minimizan o tempo de inactividade

Cando investiu en alta calidade matrices de estampado de metal , manterlles funcionando no seu máximo rendemento non é só intelixente—é esencial para a confiabilidade da produción e o control de custos. Pero como pasar de resolver averías de xeito reactiva a unha estratexia proactiva e baseada en datos? Imos desglosar os pasos prácticos que manterán o teu matrices de chapa metálica e utillaxe de estampación en óptimas condicións, para que poidas evitar sorpresas costosas e prolongar a vida útil das ferramentas.

Programas de mantemento preventivo que realmente se cumpren

Soa familiar? Estás no medio dunha produción crítica, e de súpeto falla un troquel. As paradas non planificadas son caras, pero a maioría dos fallos poden evitarse. A solución: un programa estruturado de mantemento preventivo (MP) vinculado a métricas reais de produción—como impactos, horas ou ciclos. En vez de esperar a que surxan problemas, programa revisións e tarefas regulares, tales como:

• Revisión do afiamento de punzóns: Restaurar as arestas de corte antes de que aparezan rebordos ou pezas fóra de especificacións.
• Aliñamento do conxunto de troquel: Asegurar que as metades superior e inferior do troquel permanezan perfectamente aliñadas para previr defectos nas pezas e o desgaste das ferramentas.
• Calibración de sensores: Verifique que os sensores no interior do troquel detecten con precisión fallos de alimentación, sobrecargas e condicións de falta de pezas.
• Verificación da lubricación: Aplique o lubricante correcto, na cantidade axeitada e nos intervalos adecuados para minimizar a fricción e o desgaste.

Ao ceñirse a unha rutina, detectará problemas menores antes de que se agravem, aforrando diñeiro e prolongando a vida do seu ferramentas de estampación de metal .

Puntos comúns de desgaste e como supervisalos

Imaxine o seu troquel como un coche con moitos quilómetros—certas pezas naturalmente se desgastan antes. Concentre as súas inspeccións nestas zonas de alto risco:

• Bordos de corte: Propensos a perder fío e a mellar, o que provoca rebordos e cortes incompletos.
• Rexistros de estampado: O desgaste afecta ao fluxo do material, provocando pregas ou roturas nas pezas formadas.
• Guías: O xogo excesivo ou o desgaste poden causar desalineacións e erros de alimentación.
• Pines/buxes de guía: As guías desgastadas provocan desalineación do troquel e calidade irregular das pezas.
• Molas e amortiguadores de gas: A fatiga ou as fugas poden afectar o funcionamento do expulsor e dos elevadores, aumentando o risco de atascos ou fallos na expulsión das pezas.

Sigue os indicadores principais como:

• Altura do rebarbe: O aumento dos rebarbes adoita indicar punzóns desafilados ou troqueis desaliñados—programa un afiamento antes de que aumente o desperdicio.
• Desvío de alineación: Utiliza comprobacións visuais e medicións CMM para detectar desprazamentos antes de que causen defectos importantes.
• Sinaturas de tonelaxe: Monitoriza os datos de tonelaxe da prensa para detectar aumentos progresivos, que poden revelar desgaste ou desalineación do troquel.

Guía de síntoma a intervención para o mantemento de matrices

Síntoma	Causa Probable	Acción recomendada
Altura crecente do rebarbado	Punzón ou matriz embotado, folgo inadecuado	Programar o afiamento do punzón/matriz, comprobar e reaxustar os xogos
Marcas do prensatelas ou raiaduras na superficie	Babedoras desgastadas, lubricación deficiente	Pulir ou substituír as babedoras, mellorar o tipo/aplicación da lubricación
Alimentación incorrecta ou desalineación da chapa	Pilotos, pasadores guía ou buxes desgastados	Substituír pilotos/guías desgastados, realinear o conxunto de matrices
Aumento da tonelaxe da prensa	Desgaste do troquel, desalineación, lubricación insuficiente	Inspeccionar o desgaste, verificar a alineación, revisar a lubricación
Fallos na expulsión das pezas	Molas débiles ou amortecedores de gas en fuga	Substituír molas/amortecedores de gas, comprobar o estado da chapa extractor

Reparar fronte a reconstruír: tomar a decisión axeitada

Cando o troqueis para conformado de metal comezan a presentar problemas repetidos, como se decide entre outra reparación e unha reconstrución completa? Usa este marco para orientar a túa decisión:

• Tempo de inactividade acumulado: Se as reparacións son frecuentes e o tempo de inactividade aumenta, unha reconstrución pode ser máis rentable a longo prazo.
• Impacto na calidade: Cando a calidade das pezas xa non cumpre as especificacións, incluso despois de reparacións, é momento de considerar un novo troquel ou unha revisión maior.
• Vida restante do programa: Para producións curtas restantes, poden ser suficientes reparacións menores; para programas a longo prazo, invírtase nunha reconstrución.
• Disponibilidade de compoñentes de reserva: Se xa non hai dispoñibles pezas críticas suxeitas ao desgaste, unha reconstrución ou un novo troquel son inevitables.

Documente sempre cada intervención—o que se fixo, por que e o resultado. Esta trazabilidade acelera o análise da causa raíz, apoia a resolución de problemas futuros e axuda a construír un programa de mantemento baseado en datos.

Ao converter o mantemento nun proceso estratéxico e ben documentado, notará menos avarías, maior calidade nas pezas e un retorno máis longo do seu investimento no troquel. Na seguinte sección, analizaremos como a súa elección de materiais do troquel, recubrimentos e tratamentos superficiais afecta tanto á durabilidade como ao custo total do ciclo de vida.

Materiais para utillaxes, tratamentos e planificación do ciclo de vida para troqueis de estampado metálico

Cando se enfrenta a un novo proxecto de estampado, chegou a preguntarse por que algúns troqueis duran millóns de impactos mentres outros se desgastan tras unha única campaña? A resposta adoita residir na selección de materiais, tratamentos superficiais e na forma en que se planifica todo o ciclo de vida do troquel. Analicemos estes factores para que poida tomar decisións intelixentes e rentables que permitan manter as súas matriz de estampación de metal funcionando durante máis tempo e dun xeito máis fiabilizado.

Compensacións entre aceros para utillaxes e recubrimentos

Escoller o material axeitado para as túas matrices de estampado de aceiro oU matrices de estampado de aluminio trátase de equilibrar dureza, tenacidade e custo. Por exemplo, o aceiro rápido e o carburo de volframio valóranse pola súa dureza e resistencia ao desgaste, polo que son ideais para traballos de alta produción ou cando se estampa materiais abrasivos como o aceiro eléctrico de silicio. Mais teñen un custo inicial máis elevado. Para materiais máis brandos, como chapa de aceiro estampada ou aluminio, os aceros de calidade inferior poden ser suficientes e máis económicos.

Imos facelo máis práctico. Imaxina que estás punzonando laminacións de motor en acero de silicio, un material especialmente difícil para as matrices. Por exemplo, ao punzonar materiais moi abrasivos como láminas de acero de silicio para motores eléctricos, a experiencia industrial suxire que o aceiro para ferramentas tratado termicamente D-2 (dureza RC 60-62) produce tipicamente entre 2 e 3 millóns de pezas antes de precisar substitución. En condicións operativas semellantes, para volumes de produción máis altos, o aceiro rápido M-4 (dureza RC 62-64) pode acadar unha vida útil superior a 4 millóns de ciclos, mentres que o carburo cementado (dureza RC 70-72) espera superar os 10 millóns de ciclos. O material escollido depende do volume total previsto de produción e das características de desgaste do material. Cada paso adicional en dureza e custo debe estar xustificado polo volume de produción e pola abrasividade do material.

Material/Revestimento	Resistencia ao desgaste	Resistencia	Necesidades de Mantemento	Uso Típico
Aceiro para ferramentas D-2 (RC 60-62)	Alta	Moderado	Afiado periódico	Produción media, acero para laminacións
Aceiro rápido (M-4, RC 62-64)	Moi Alto	Boa	Menos frecuente	Materiais abrasivos de alto volume
Carburo (CD-260, RC 70-72)	Excepcional	Baixo (fráxil)	Mínimo	Volume ultra alto, materiais finos
Revestimento de nitruro de titanio	Melhora	Mantén a base	Estende os intervalos	Aplicado sobre acero ou carburo
Revestimento de carburo de vanadio	Máximo	Mantén a base	Raramente necesario	Ferramentas de carburo en desgaste extremo

Tratamentos superficiais para desgaste e acabado

Estase a preguntar como estender a vida da punzón aínda máis? Os tratamentos e revestimentos superficiais son a súa arma secreta. Técnicas como o tratamento térmico, o revestimento de nitruro de titanio (TiN) e as capas de carburo de vanadio poden reducir drasticamente a fricción, o agarrotamento e o desgaste. Por exemplo, os acabados de alto brillo nas punzóns e cavidades da matriz minimizan a fricción, mentres que os revestimentos lubricantes axudan a evitar que o material se adhira á superficie da matriz.

As innovacións modernas van aínda máis alá. A nitruración por plasma crea unha capa dura de nitruro para aumentar a resistencia á fatiga e ao desgaste. Os revestimentos nanocompósito e as películas autorreparadoras están xurdindo para ofrecer intervalos de servizo aínda máis longos e menos reparacións non planificadas. A combinación axeitada depende do seu material específico, volume e requisitos de calidade.

Planificación do ciclo de vida e amortización

Como saber se unha matriz de carburo de alta gama vale a inversión? Reduce-se á economía do ciclo de vida. Aquí ten un marco sinxelo:

• Estimar o volume previsto do programa: Cántas pezas terá que producir o coiro?
• Planificar os ciclos de mantemento: Con que frecuencia será necesario afiar, recubrir ou restaurar?
• Considerar reconstrucións ou substitucións: Precisará o coiro dunha reconstrución parcial ou completa durante o programa?
• Calcular o custo por peza: Dividir o custo total (incluíndo mantemento e reconstrucións) entre a produción total prevista.

Ao axustar as túas eleccións de material e tratamento do coiro aos teus obxectivos de produción, evitarás gastar de máis no inicio ou investir menos do necesario e ter que pagar por frecuentes tempos de inactividade despois.

Factor de avaliación	Construír novo	Restaurar
Condición actual da ferramenta	Desgaste severo/fendas	Desgaste lixeiro, recuperable
Métricas de calidade	Fóra de especificacións, defectos recorrentes	Aínda cumpre as especificacións despois da reparación
Cambios eninxería próximos	Cambios de deseño importantes	Axustes lixeiros ou ningún
Obxectivos de produción	Programa longo, alto volume	Curto prazo, baixo volume

1. Avaliar o estado físico e historial do troquel.
2. Comprobar a calidade recente das pezas e a estabilidade dimensional.
3. Revisar os posibles cambios técnicos ou novos requisitos previstos.
4. Axustar a decisión ao volume de produción restante e ao cronograma.
5. Documentar o razoamento para fabricar novo fronte a reformar, para axudar á planificación futura.

As revisións periódicas—especialmente despois de producións importantes ou cambios—axúdanche a equilibrar os custos a curto prazo co OEE (efectividade global do equipo) a longo prazo e coa calidade constante das pezas. Ao tratar os materiais do troquel, os tratamentos superficiais e a planificación do ciclo de vida como unha estratexia integrada, obterás o máximo valor de cada matriz de estampación de metal e minimizarás sorpresas costosas no futuro.

A seguir, exploraremos como comparar e escoller o socio de troqueis adecuado, asegurando que as capacidades do teu fornecedor e os seus sistemas de calidade apoien os teus obxectivos a longo prazo en canto a durabilidade, precisión e control de custos.

Compare e seleccione un socio para matrices de estampado automotriz con confianza

Cando estás buscando fabricantes de matrices de estampado de metal para o seu próximo proxecto, as apostas son altas—escoita o socio correcto e gozará de lanzamentos sinxelos, menos defectos e soporte escalable. Escolla o incorrecto, e arrisca a perda de prazos, problemas de calidade ou reprocesos costosos. Entón, como avaliar fábricas de matrices de estampado e seleccionar con confianza un fornecedor que satisfaga as súas necesidades técnicas, de calidade e comerciais?

Capacidades e sistemas de calidade para verificar

Imaxina que estás a reducir unha lista de fabricantes de troqueis de estampación. Ademais do prezo, que é o que realmente distingue os mellores? Comeza por comprobar se teñen certificacións internacionalmente recoñecidas, como IATF 16949 ou ISO 9001, que indican un compromiso co control de calidade e coa disciplina de procesos. A seguir, revisa as súas capacidades técnicas: ofrecen simulación avanzada por CAE/formabilidade, e poden satisfacer os teus requisitos de material e complexidade? Considera se teñen prensas propias para probas, un amplo rango de prensas e a capacidade de escalar para producións en gran volume ou adaptarse a cambios de deseño.

Proveedor	Certificacións	CAE/Simulación	Instalacións para Probas	Rango de Prensas	Tempo de espera para mostra	Soporte Global para Programas
Shaoyi Metal Technology – Troqueis de Estampación Automotriz	IATF 16949	CAE avanzado, formabilidade, revisións estruturais	Prototipado in-house, dende prototipos ata produción masiva	Ampla (desde pequenos ata grandes paneis automotrices)	Curto (pezas listas para prototipos e PPAP)	De confianza para máis de 30 marcas globais; colaboración en enxeñaría
Fornecedor B	ISO 9001	Simulación básica, experiencia limitada no sector automoción	Limitado; colabora con talleres locais de proba	Prensas pequenas-médias	Moderado	Só regional
Fornecedor C	IATF 16949, ISO 14001	CAE estándar, sen revisións estruturais	Probas internas, automatización limitada	Prensas medias-grandes	Longo	Algún apoio global
Proveedor D	ISO 9001	Sen CAE, deseño manual	Probas subcontratadas	Só prensas pequenas	Longo	Ningún

Enquanto Shaoyi Metal Technology – Troqueis de Estampación Automotriz destaca pola súa certificación, optimización dirixida por CAE e confianza global na marca; lembre que a mellor opción depende en última instancia da xeometría das pezas, do volume anual e das necesidades de soporte rexional.

Colaboración de enxeñaría e profundidade en CAE

Parece complexo? Imaxine que está lanzando un novo modelo e necesita acadar tolerancias estreitas nun panel corporal lixeiro. A fábrica de matrices de estampación axeitada ofrecerá máis que simples utillaxes: colaborará con vostede dende o primeiro día, usando simulacións para previr defectos e reducir os ciclos de proba. Pregunte sobre a experiencia do seu equipo de enxeñaría, a súa disposición para participar en revisións iniciais de deseño e a súa capacidade para suxerir melloras na fabricabilidade. Busque un fábrica de matrices de estampación que poida adaptarse a cambios de material, actualizacións de enxeñaría e obxectivos de produción en evolución. troquel personalizado de estampación metálica socios que poden adaptarse a cambios de material, actualizacións de enxeñaría e obxectivos de produción en evolución.

Do RFQ ao PPAP: normas de comunicación

Cando emite un RFQ, non está só pedindo un prezo: está marcando o ton para toda a parcería. Os mellores fabricante de matrices de estampación ofrecerá comunicación clara e proactiva, documentación detallada e transparencia en cada etapa, desde a cotización ata a aprobación do PPAP. Establecerán puntos de contacto regulares, fornecerán plans de proceso por escrito e documentarán todos os cambios para garantir a trazabilidade, o que facilitará a resolución de problemas e o mantemento da disciplina do programa.

• Visite as instalacións de cada fabricante de troqueis de estampación e revise a súa documentación de proceso.
• Solicite referencias recentes de clientes, especialmente no seu sector ou aplicación.
• Solicite exemplos de AMEF, plans de control e informes de probas.
• Clarifique como xestionan os cambios de enxeñaría e o soporte durante a posta en marcha.
• Avalíe a súa rapidez na resposta e disposición para compartir coñecementos técnicos.

Exemplos de preguntas para incluír na solicitude de cotización:

• Que certificacións posúe (IATF, ISO)?
• Describa as súas capacidades de CAE/simulación e exemplos de proxectos anteriores.
• Cal é o prazo típico de entrega de mostras desde a encomenda ata o primeiro artigo?
• Como apoia os programas globais e os cambios de enxeñaría?
• Pode fornecer referencias de proxectos similares de fabricación por estampación?

unha avaliación exhaustiva do fornecedor—centrada na profundidade técnica, nos sistemas de calidade e na mentalidade colaborativa—permíteche acadar o éxito a longo prazo na estampación.

Ao seguir estes pasos estruturados, podes comparar con confianza fabricantes de matrices de estampación , evitar erros frecuentes e escoller un socio que apoie o teu programa desde a RFQ ata a PPAP e máis alá. Na seguinte sección, resumiremos cunhas boas prácticas aplicables e listas de verificación para pasar do concepto á produción con menos desperdicio e maior confianza.

Conclusións prácticas para construír e operar mellor as ferramentas

Conclusiones clave para o deseño e o lanzamento

Cando pensas en estampación de metal de produción , é fácil perderse nos detalles técnicos. Pero o que realmente distingue aos equipos exitosos é a súa capacidade de converter coñecementos en acción—de forma consistente, en cada lanzamento. Entón, como asegurarse de que cada proxecto de troquelado cumpra os obxectivos de calidade, custo e calendario? Aquí tes unha guía concisa para a excelencia operativa no sector de fabricación de troqueis :

• Selecciona o tipo de troquel axeitado á xeometría da peza e ao volume
• Aplica regras de deseño probadas para minimizar defectos e prolongar a vida útil da ferramenta
• Adequa a capacidade e características da prensa aos requisitos do troquel e da peza
• Valida mediante probas estruturadas e verificacións robustas do primeiro artigo
• Inclúe na túa rutina planes proactivos de mantemento e rehabilitación
• Adequa os materiais e revestimentos dos troqueis aos obxectivos de durabilidade e acabado

• Deseña desde o inicio a inspección e a detección dentro do troquel
• Utiliza simulación e prototipado cedo para detectar problemas antes da produción
• Estandardizar as rutinas de mantemento preventivo e documentar cada intervención

Lista de verificación para pasar do concepto á produción

Preparado para converter a estratexia en resultados? Usa esta lista de accións transversais para asignar responsabilidades claras e manter o teu que é unha matriz na fabricación proceso no camiño correcto:

1. Enxeñaría de Produto: Definir a xeometría das pezas, tolerancias principais e especificacións de material. Documentar distribucións de bandas e simulacións de conformado.
2. Enxeñaría de Fabricación: Seleccionar o tipo de matriz, prensa e automatización. Desenvolver plans de proba e fluxos de proceso. Preparar programas de mantemento e rexistros.
3. Calidade: Establecer criterios de inspección, listas de verificación FAI/PPAP e requisitos de sensores na matriz. Revisar e arquivar informes de probas/validación.
4. Adquisición: Avaliar proveedores, xestionar solicitudes de cotización (RFQ) e asegurarse de que se recolle toda a documentación (FMEAs, plans de control, esquemas de bandas) antes do inicio.

Aforre tempo e reduza erros creando modelos internos para esquemas de bandas, listas de verificación de probas e rexistros de mantemento; estes recursos axudan a normalizar os procesos e acelerar a integración de novos membros do equipo (The Fabricator) .

Onde profundar a continuación

A mellora continua non é só unha expresión vaga: é unha vantaxe competitiva. Despois de cada lanzamento, revise os comentarios da produción e actualice os seus estándares de deseño, listas de verificación para troques e rutinas de mantemento. Anime aos equipos a compartir as leccións aprendidas e a incorporar novas mellores prácticas procedentes de recursos do sector ou proxectos recentes. Ao facelo, non só reducirá o desperdicio e o traballo de revisión, senón que tamén construirá unha cultura de excelencia que manterá o seu matrices de estampado de metal programa á cabeza.

Sexa que sexa novo no sector de fabricación de troqueis ou que estea buscando refinar procesos maduros, estas accións prácticas e ferramentas axudaránlles a pasar do concepto á produción de alto rendemento—cada vez.

Preguntas frecuentes sobre matrices de estampación metálica

1. Que é unha matriz na estampación metálica?

Unha punzón en estamparía de metal é unha ferramenta especializada que se usa cunha prensa para cortar, formar ou dar forma a chapa metálica en pezas precisas. Compóñese de compoñentes como punzones, conxuntos de matrices, pasadores de guía e sensores, que traballan xuntos para garantir unha produción repetible e de alto volume cunha calidade constante. O deseño da matriz afecta directamente á precisión da peza, á eficiencia e ás taxas de refugo.

2. Caíles son os principais tipos de matrices para estamparía de metal?

Os principais tipos inclúen matrices progresivas, matrices de transferencia, matrices compostas e matrices liña (por etapas). As matrices progresivas son ideais para operacións integradas de alto volume; as matrices de transferencia manexan pezas máis grandes ou complexas; as matrices compostas combinar varias operacións nun só golpe; e as matrices liña son adecuadas para traballos de baixo volume ou prototipos. A elección depende da complexidade da peza, do volume e da precisión requirida.

3. Que problemas comúns poden ocorrer no proceso de estamparía de metal?

Os problemas comúns inclúen rachaduras, pregas, rebarbas, estiramento irregular, indentacións na superficie e alimentación incorrecta. Estes problemas adoitan deberse a un deseño inadecuado do troquel, compoñentes desgastados, axustes incorrectos da prensa ou mantemento inadecuado. O deseño proactivo, o mantemento preventivo e a detección dentro do troquel axudan a minimizar estos defectos e reducen retraballlos costosos.

4. Como se elixe o fabricante axeitado de troqueis para estampar metais?

Elixa un fabricante avaliando certificacións (como IATF 16949), capacidades CAE/simulación, instalacións internas de proba, intervalo de prensas e soporte global. Busque unha comunicación transparente, enxeñaría colaborativa e experiencia demostrada con pezas semellantes. Socios de confianza, como Shaoyi Metal Technology, ofrecen simulación avanzada e sistemas de calidade para garantir o éxito no lanzamento.

5. Por que é crítico o mantemento preventivo para os troqueis de estampación?

A manutención preventiva prolonga a vida do troquel, reduce as paradas imprevistas e mantén a calidade das pezas. As revisións periódicas das arestas de corte, o aliñamento, a lubricación e os sensores axudan a detectar desgaste ou desaliñamentos de forma temprana. Documentar as intervencións apoia o análise da causa raíz e permite que a produción siga funcionando de maneira eficiente.
