Fundamentos do troquelado explicados

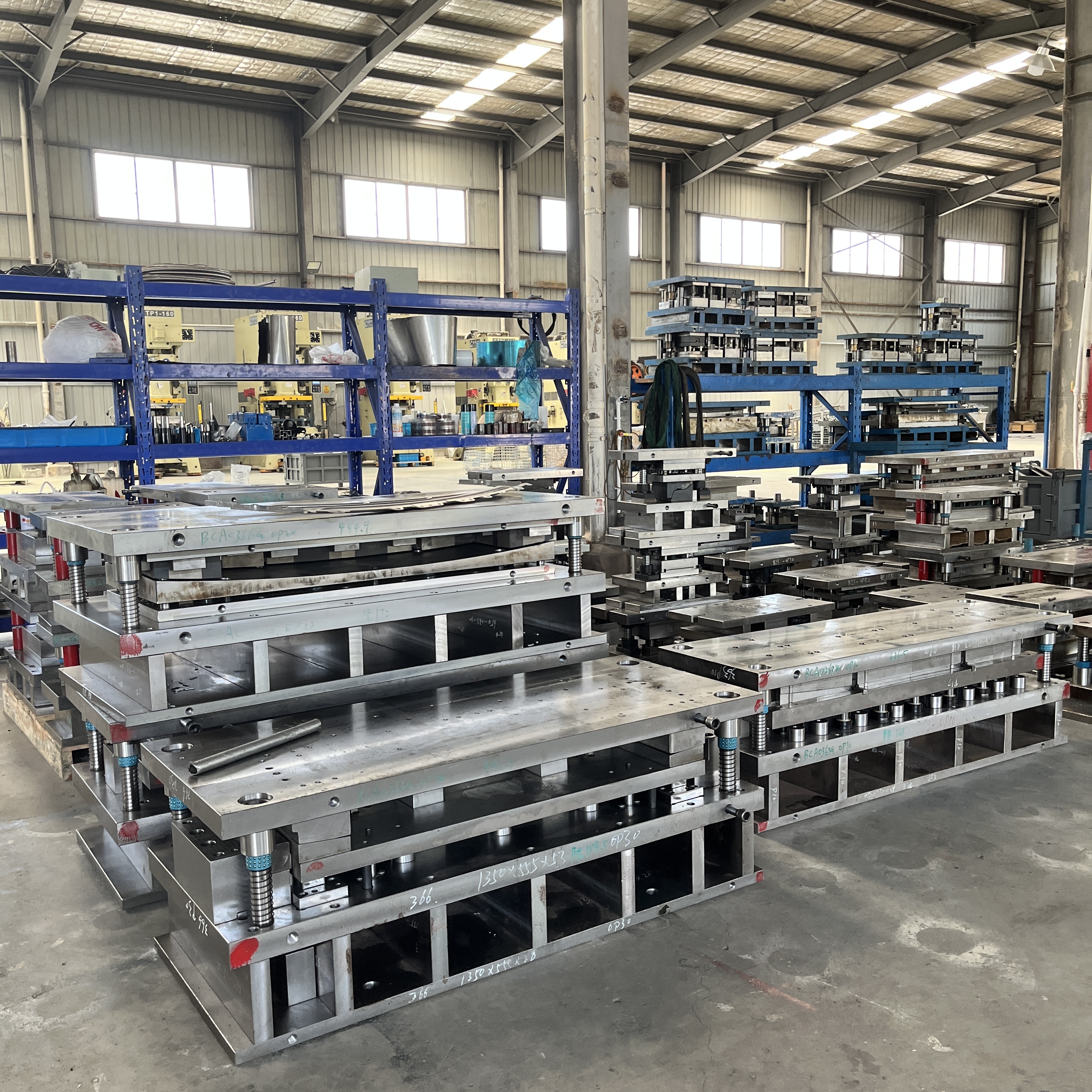

Que é un troquelado e por que importa

Alguna vez se preguntou como se transforman as láminas metálicas planas en todo tipo de compoñentes, desde paneis automotrices ata electrodomésticos de cociña? A resposta atópase no matriz de estampación —unha ferramenta de precisión deseñada para o proceso de estampado de chapa metálica. Se é novo na fabricación, podería preguntarse, que é un troquelado? Ou incluso, que é o estampado en primeiro lugar? Analicémolo.

Un troquelado é unha ferramenta personalizada que corta e forma chapa metálica nunha forma ou perfil específico, utilizando unha forza elevada proporcionada por unha prensa. As súas seccións de traballo están normalmente feitas de aceiro endurecido para ferramentas ou outros materiais resistentes ao desgaste, asegurando precisión e durabilidade durante os ciclos de produción.

Imaxina que estás a soste-la unha peza de aceiro plano. Cando a prensas nun troquel dentro dunha máquina potente, sae formada, perforada ou recortada—lista para converterse nun compoñente dun coche, un electrodoméstico ou un soporte. Isto é a esencia do estampación de chapa : usar un troquel para formar, cortar ou punzonar metal en pezas utilizables.

Como o traballo de ferramentas e troqueis posibilita o proceso de estampación de metais

Na fabricación, os termos ferramenta e troquel van frecuentemente xuntos. A "ferramenta" refírese ao sistema completo que forma ou corta o material, mentres que o "troquel" é a parte dese sistema responsable da xeometría específica e das características da peza final. O troquel de estampación está montado nunha prensa—imaxeña que é o músculo—mentres que o troquel proporciona o cerebro, indicando exactamente onde e como se formará ou cortará o metal. Xuntos, permiten a produción a alta velocidade e repetible de pezas metálicas complexas.

Durante todo o ciclo de vida da peza, a punzón é fundamental: desde os primeiros prototipos ata a produción en grande escala, garante que cada peza sexa consistente, dimensionalmente precisa e cumpra cos estándares de calidade. Sexa que estea traballando cun soporte sinxelo ou cun panel complexo do corpo dun vehículo, a punzón adecuada matriz de chapa metálica é esencial para controlar os refugos, acadar as tolerancias e manter baixos os custos.

Compomentes e funcións principais da punzón

Parece complexo? Axuda dividir a punzón nas súas partes clave. Cada compoñente desempeña un papel único no proceso de estampado do metal, garantindo precisión e fiabilidade en cada ciclo. Aquí ten un breve percorrido polos compoñentes máis importantes da compomentes da punzón :

• Sapata da punzón (ou Placa da punzón): O cimento sólido que mantén todos os demais compoñentes da punzón no seu lugar. Xeralmente fabricado en acero ou aluminio para proporcionar resistencia e absorción de impactos.
• Punzón: A peza que se move cara abaixo para cortar ou conformar o metal. As matrices poden ter formas específicas para operacións de dobrado, perforación ou recorte.
• Sección da punzón (ou Botón da punzón): A contrapartida ao punzón, proporcionando a abertura ou cavidade na que entra o punzón para dar forma ou cortar o metal.
• Placa Expulsora: Unha placa con resortes que mantén a chapa metálica plana e retíraa do punzón despois do corte ou conformado.
• Pins de guía e buxes: Compoñentes de precisión que alinían as metades superior e inferior do troquel, asegurando que cada impacto sexa exacto e reproducible.
• Molas: Proporcionan a forza necesaria para suxeitar, retirar ou conformar o metal, con opcións como resortes espirais, de gas ou de uretano segundo a aplicación.
• Guías: Úsanse para localizar con precisión a chapa ou fenda dentro do troquel, asegurando que os buratos e características estean colocados exactamente onde se necesitan.

Cada un destes compoñentes pode ser aínda máis especializado ou adaptado para diferentes tipos de matriz de chapa metálica aplicacións, desde producións automotrices de alto volume ata prototipado de curtas series. Para profundar nos estes compoñentes e as súas funcións, consulte recursos autorizados como The Fabricator e Moeller Punch.

Agora que tes unha base clara — o que é unha punzón de estampado, como se integra no ecosistema de ferramentas e moldes, e os compoñentes principais do molde — estás listo para explorar os diferentes tipos de moldes e como escoller o adecuado para a túa aplicación. Pasemos á seguinte sección e tracemos as túas opcións.

Tipos de Moldes de Estampado e Como Escollilos

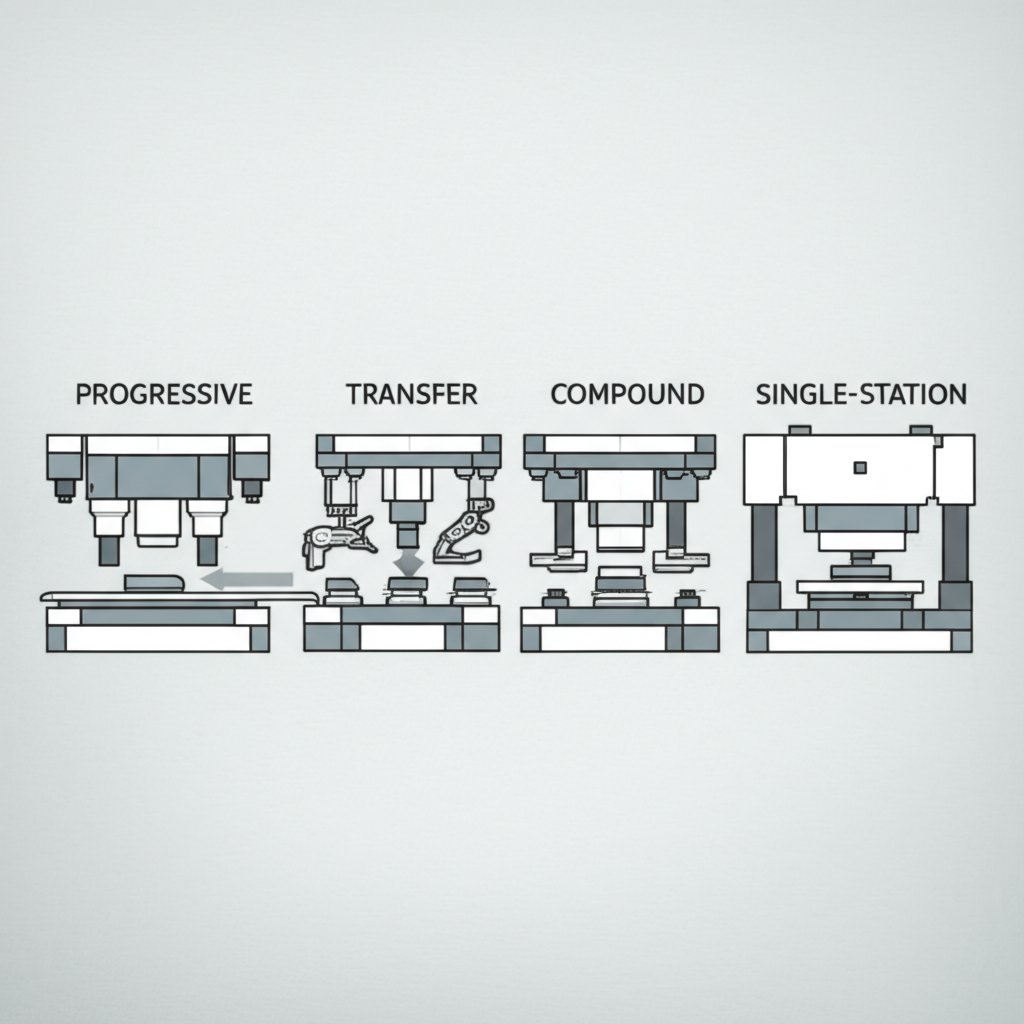

Moldes Progresivos vs. Moldes de Transferencia: Cal Se Adecúa Mellor Ás Túas Necesidades?

Cando tes a tarefa de producir pezas metálicas, escoller o correcto matriz de estampación pode facer ou desfacer a eficiencia e o custo do teu proxecto. Pero como saber cal tipo se axusta mellor á xeometría da peza, aos requisitos de tolerancia e ao volume de produción? Analicemos os tipos máis comúns tipos de matrices de estampado e vexamos como se adapta cada un á fabricación no mundo real.

Morre progresivo son a columna vertebral da produción en gran volume e con múltiples características. Nesta configuración, unha tira continua de metal alimenta a través dunha serie de estacións dentro do troquel. Cada estación realiza unha operación específica—como furar, dobrar ou conformar—de xeito que cando a tira chega ao final, a peza rematada está completa. A estampación con troquel progresivo é ideal para:

• Produción en alto volume (pensade en decenas de miles ou máis)
• Pezas con múltiples características ou formas complexas
• Calidade consistente e reproducible con manipulación manual mínima

O custo? Os troqueis progresivos requiren unha inversión inicial considerable e un deseño minucioso, pero ofrecen o menor custo por peza á escala. O mantemento é máis complexo debido ao número de compoñentes móviles, pero pódese minimizar o tempo de inactividade cun mantemento preventivo.

Os morros de transferencia adoptan un enfoque diferente. En vez de alimentar a tira dunha soa vez, os blanques individuais móvense de estación en estación—xa sexa mecanicamente ou con robots. Este estampado por Transferencia método destaca cando:

• As pezas son grandes, de estampado profundo ou requiren operacións que non se poden realizar nunha única tira
• Son necesarias xeometrías complexas ou múltiples orientacións
• Volumes de produción medios a altos

Aínda que as matrices de transferencia ofrecen flexibilidade para pezas intricadas ou voluminosas, os seus custos de instalación e operativos son máis altos. Tamén son máis esixentes en canto ao mantemento, xa que tanto a matriz como os mecanismos de transferencia requiren atención regular. Pero para paneis automotrices ou carcacas de electrodomésticos, este método pode ser a única opción viable.

Cando as Matrices Compostas Son a Mellor Opción

Para formas planas e sinxelas, estampación con troque composto pode ser a mellor opción. Aquí, múltiples operacións—como corte e punzonado—realízanse nun só movemento da prensa. Isto significa:

• Volumes de produción baixos a moderados
• Peza con perfís sinxelos e planos
• Mudanza mínima e configuración rápida

As matrices compostas son rentables para series curtas e prototipos, coa vantaxe de requiren menos mantemento grazas ao seu deseño sinxelo. Non obstante, non son adecuadas para pezas complexas ou con múltiples características.

Matrices de estación única para prototipos e pezas de servizo

Necesita só unhas poucas pezas ou está a traballar nun novo deseño? Matrices de prensa de estación única —ás veces chamadas matrices sinxelas—realizan unha única operación por golpe de prensa. Son ideais para:

• Prototipado e pezas de servizo de baixo volume
• Cambio rápido e control máximo por operación

Aínda que non son eficientes para produción en masa, as matrices de estación única ofrecen o maior control sobre cada paso, polo que resultan imprescindibles para o desenvolvemento e a resolución de problemas.

Comparación dos tipos de matrices de estampación: unha táboa práctica

Como Escoller o Punzón Correcto para a Súa Aplicación

Aínda non está seguro? Aquí ten algunhas pistas para axudarlle na selección:

• Baixa produción, xeometría sinxela, control máis preciso por estación: Opte por punzones compostos ou de única estación.
• Alto volume, pezas con múltiples características e movementos sincronizados: Os punzones progresivos son a mellor opción para eficiencia e automatización.
• Formas grandes, profundas ou complexas, especialmente con automatización: Os punzones de transferencia son frecuentemente a única solución práctica.

Lembre que a súa elección de troqueis de prensa afecta non só á velocidade de produción, senón tamén ás tasas de refugo, necesidades de mantemento e custos a longo prazo. O axeitado estampado por troquel o proceso garante que acadas as tolerancias, minimizas os desperdicios e mantés o teu funcionamento sen problemas.

Agora que comprendes os tipos principais de troqueis de estampación e as súas vantaxes e desvantaxes, estás listo para profundar na secuencia paso a paso para deseñar e implementar o troquel escollido. Exploremos como pasar da intención da peza a unha ferramenta robusta e preparada para a produción.

Secuencia Paso a Paso para o Deseño de Troqueis de Estampación

Da Intención da Peza á Xeometría Fabricable

Alguna vez miraches unha peza metálica acabada e preguntárasche como pasa dun simple debuxo a un produto real? A resposta atópase nun fluxo de traballo disciplinado deseño de matrices de estampación este proceso transforma a túa intención da peza—o que queres que faga a peza—nunha xeometría fabricable que sexa robusta, eficiente e rentable. Pero como chegar alí sen interminables tentativas e erros?

Imaxina que tes a tarefa de lanzar un novo soporte para un conxunto automotriz. Terás que comezar capturando todos os requisitos: dimensións, tolerancias, características críticas e finalidade funcional. É aquí onde entra o deseño para fabricabilidade (DFM). Ao colaborar cedo cos teus equipos de ferramentas de troquelado e enxeñaría, podes identificar características que poderían complicar a produción, como raios estreitos ou direccións difíciles de rebarba. Segundo as mellores prácticas do sector, pequenos axustes de deseño nesta fase poden aforrar tempo e custos significativos máis adiante.

Os principais puntos de verificación DFM para o deseño de estampación de chapa metálica inclúen: raios xenerosos para reducir o rachado, colocación correcta de cordóns de embutición, xeometría de adenda ben deseñada, xestión da dirección da rebarba e establecemento de esquemas de datum claros para a medición.

Deseño da disposición da banda e selección do tipo de troquel

Unha vez que teñas definida a xeometría da peza, o seguinte paso é o deseño da banda. Imaxina que é como un mapa que indica como se cortará e conformará a peza mentres avanza a través do troquel. O obxectivo? Maximizar o uso do material e a velocidade de produción, reducindo ao mesmo tempo os residuos. Esta fase é moi iterativa: os enxeñeiros adoitan probar varios conceptos antes de atopar o deseño máis eficiente.

Co deseño da banda listo, é momento de escoller o tipo de troquel e o plan de estacións. Empregarás un troquel progresivo para grandes volumes ou un troquel de transferencia para formas complexas? A elección depende da xeometría da peza, dos volumes previstos e dos requisitos de tolerancia. Nesta etapa, tamén definirás as operacións estación por estación, asegurando que cada paso do proceso sexa factible e ben controlado.

Construción da ferramenta, validación e planificación de mantemento

Co deseño validado, pasarás a un deseño detallado deseño de punzón para estampado de metal —especificando folgas, raios, elección de xuntas de matrices, guías e características de pilotaxe. A estratexia de sensores e os mecanismos de prevención de erros están integrados para detectar alimentacións incorrectas ou desgaste das ferramentas antes de que causen desperdicio. O seguinte paso é a programación CAM e mecanizado da matriz , onde os modelos dixitais se converten en compoñentes físicos. A continuación, realízase o banco, o punteado e as comprobacións previas ao ensaio para asegurar que todo encaixa e funciona como se pretende.

Antes de pasar á produción completa, a validación dimensional e os estudos de capacidade confirman que a matriz está producindo pezas dentro das tolerancias. Establécense mantementos preventivos e unha estratexia de pezas de recambio para manter o seu o procesado fiabilizable a longo prazo. Ao longo de todo o proceso, estruturas como APQP e PPAP proporcionan un marco para o planeamento da calidade, a xestión de riscos e a documentación ( Qualidade-Unidade ).

Seguindo esta estrutura deseño de punzonado o fluxo de traballo axuda aos equipos a reducir os bucles de iteración costosos e garante que cada troquel estea listo para unha produción fiabilista e duradeira. Ao integrar o DFM, un deseño de banda robusto e unha validación rigorosa, prepárase o escenario para o éxito tanto en calidade como en eficiencia. A continuación, exploraremos como a selección de materiais e as estratexias de procesamento poden optimizar aínda máis o seu utillaxe de troqueis para ligazos específicos e aplicacións.

Orientación específica por material para mellorar o utillaxe de estampado

Estratexias para o aluminio: solucións para o retroceso elástico e a superficie

Cando cambia do acero ao aluminio no mundo do troqueles de estampación de chapa estampado, notará que as regras cambian — ás veces de forma drástica. Xa intentou formar unha peza de aluminio de tracción profunda e tivo que loitar contra desgarros e pregas? Non é só vostede. A conformabilidade e o comportamento superficial do aluminio son únicos, e deseñar o seu matrices de estampado de aluminio tendo isto en conta é fundamental para lograr o éxito.

• Recuperación elástica: O aluminio xeralmente presenta máis retroceso elástico que o acero de estampado de baixa resistencia. Isto significa que, despois da formación, a peza tende a «recuperar» a súa forma orixinal, o que dificulta manter tolerancias estreitas. Para controlar isto, deseñe a xeometría da peza estampada con raios amplos e contornos suaves, e anticipe o retroceso elástico durante a construción do coiro. O Fabricante ).
• Estirabilidade: En comparación co acero, o aluminio ten menor alongamento e tende a estirarse en áreas localizadas. Para o proceso de estampación do aluminio , evite esquinas afiadas e raios pequenos—isto pode provocar roturas. En troques, use raios grandes e progresivos e transicións suaves no deseño da peza e do coiro.
• Lubricación e interacción coa ferramenta: Aínda que o aluminio é blando, pode ser sorprendentemente abrasivo debido ao óxido de aluminio na súa superficie. Son esenciais lubricantes barrera de alta presión para previr agarrotamentos e desgaste prematuro do coiro. Considere revestimentos ou tratamentos superficiais nas seccións do coiro que entren en contacto directo co metal.
• Afino e acabado: Se a súa peza permite o planchado (apertar o metal contra unha parede para adelgazalo), pode acadar acabados semellantes a espellos e un excelente control dimensional—igual que as latas de bebidas.

Enfoques para o acero estampado: do suave aos de alta resistencia avanzada

O acero segue sendo o material máis común en prensado de chapa metálica e matrices de estampado de aceiro . Pero non todos os aceros se comportan igual. Os aceros suaves son tolerantes, mentres que os aceros de alta resistencia avanzada (AHSS) presentan novos retos en estampación de chapa de acero aplicacións.

• Folgas e raios: Para aceros dúctiles, use folgas e raios que equilibren a conformabilidade e a calidade do bordo. Cando aumenta a resistencia do acero, tamén aumenta o risco de desgaste das ferramentas e fisuración—por iso aumente as folgas das matrices e use raios máis generosos para os AHSS.
• Desgaste e lubricación: Os aceros de alta resistencia son abrasivos. Son cruciais os aceros para ferramentas con recubrimentos resistentes ao desgaste e regúmenes robustos de lubricación para prolongar a vida útil das matrices.
• Presión do prensachapas e cordóns de estirado: Axuste a forza do prensachapas e a xeometría dos cordóns para controlar o fluxo do metal e evitar rasgaduras ou pregas, especialmente para pezas de acero estampadas con tixas profundas ou formas complexas.
• Calidade do Canto: Para todos os aceros, manteñan os diámetros mínimos de furo recomendados e as distancias aos bordos para evitar deformacións e reducir operacións secundarias.

Traballando con Cobre, Latón e Outras Aliaxes

Que pasa coas pezas condutoras ou decorativas? O cobre e o latón adoitan usarse para contactos eléctricos e remates estéticos, pero teñen as súas particularidades en troqueles de estampación de chapa :

• Calidade do Canto: O cobre tende a formar rebarbas máis facilmente, polo que é importante manter punzones afiados e considerar un desbarbado secundario.
• Folgo: O latón e o cobre son máis brandos, polo que folgos de matriz máis estreitos poden mellorar a precisión das pezas, aínda que poden aumentar o desgaste das ferramentas.
• Lubricación: Utilice lubricantes compatibles para previr a adhesión e manter un acabado superficial limpo, especialmente para aplicacións eléctricas.

Táboa Comparativa: Desafíos dos Materiais e Estratexias de Matriz

Escoller o material adecuado e adaptar a túa troqueles de estampación de chapa estratexia ás súas propiedades únicas pode mellorar considerablemente o éxito do primeiro artigo e reducir os costosos ciclos de proba. Sexa que esteas traballando con aluminio, acero ou cobre, comprender estas subtilezas axudarache a sacar o máximo partido ás túas ferramentas de troque e entregar pezas que cumpran tanto a forma como a función. A seguir, imos profundar en como os materiais dos troques, o tratamento térmico e os recubrimentos estenden a vida útil e a confiabilidade das ferramentas na produción.

Materiais para Moldes, Tratamento Térmico e Revestimentos

Elección do Material do Molde para Resistencia ao Desgaste e Tenacidade

Cando está seleccionando materiais para o seu molde de estampación, algunha vez se preguntou por que algunhas ferramentas duran meses mentres que outras se desgastan en semanas? A resposta adoita residir no material do molde —e na comprensión dos compromisos entre resistencia ao desgaste, tenacidade e capacidade de procesamento. En molde para fabricación os aceros para ferramentas son o estándar da industria, valorados pola súa combinación de dureza, resistencia e mecanizabilidade. As opcións máis comúns inclúen aceros de alto contido en carbono, con cromo e de alta velocidade, así como carburos cementados para aplicacións de desgaste extremo.

• Vantaxes do Aceros para Ferramentas:
  • Alta resistencia ao desgaste—crucial para producións prolongadas
  • Boa tenacidade para resistir escoriacións e fracturas
  • Gran dispoñibilidade e custo eficaz para a maioría fabricación de matrices
• Desvantaxes do aceiro para ferramentas:
  • Algunhas calidades poden ser difíciles de mecanizar ou afiar
  • Unha selección inadecuada pode levar á fragilidade ou fatiga prematura
  • Require un tratamento térmico coidadoso para evitar deformacións ou fisuras

Para aplicacións de alto volume ou abrasivas, os aceros de metalurxia en pó e os carburos cementados ofrecen unha maior resistencia ao desgaste, aínda que a un custo máis elevado e con necesidades de procesamento máis exigentes. O tacón da matriz —o cimentación da súa matriz de estampación—debería estar tamén fabricado con materiais robustos e estables para absorber os impactos e manter o aliñamento dos compoñentes da matriz de prensa .

Obxectivos do Tratamento Térmico para Estabilidade e Durabilidade

Xa reparou en como dúas matrices idénticas poden ter comportamentos diferentes? A miúdo, é o tratamento térmico o que marca a diferenza. Un tratamento térmico axeitado transforma a estrutura interna do seu fabricación de ferramentas e troqueis acero, mellorando a dureza e a resistencia ao desgaste mentres se conserva abondo tenacidade para evitar fisuras. O tratamento térmico en forno de baleiro é especialmente eficaz, xa que elimina a oxidación e a descarburación, obtendo unha superficie inmaculada e mínima distorsión.

• Beneficios do tratamento térmico avanzado:
  • Dureza e microestrutura consistentes para unha vida útil previsible das ferramentas
  • Cambio dimensional mínimo—crucial para a forma precisa do troquel
  • Superficies libres de oxidación, reducindo o acabado posterior ao tratamento
• Consideraçons:
  • Require un control rigoroso do proceso e experiencia
  • O tratamento térmico interno acelera os prazos pero require inversión
  • A subcontratación pode ser práctica para pequenas cantidades ou materiais especiais

Para obter os mellores resultados, coordine sempre o tratamento térmico co construtor do troquel e co fornecedor de recubrimentos para asegurar a compatibilidade cos procesos posteriores a forma requisitos.

Revestimentos e acabamentos superficiais para combater a adhesión e a abrasión

Imaxina que estás a usar unha forma de aluminio e ves agarrafacións despois de só uns poucos miles de impactos. Ou formando aceros avanzados de alta resistencia e loitando contra o desgaste abrasivo rápido. É aquí onde entran en xogo os revestimentos modernos. Os tratamentos superficiais como PVD (Deposición de Vapor Física) e CVD (Deposición de Vapor Química) estenden considerablemente a vida útil das ferramentas ao reducir a fricción, bloquear a adhesión e resistir o desgaste.

• Revestimentos comúns:
  • TiN (Nitrureto de Titanio), TiCN, AlTiN, AlCrN: Alta dureza, excelente para desgaste abrasivo ou adhesivo
  • DLC (Carbono tipo Diamante): Fricción ultra baixa, ideal para aluminio e materiais pegadizos
  • Capas múltiples CrN/CrC: Ductilidade e dureza equilibradas para formas de matrices complexas
• Ventaxas:
  • Vida útil das ferramentas significativamente máis longa e menos paradas non planificadas
  • Acabado superficial mellorado e estabilidade dimensional
  • Maior frecuencia de mantemento e afiación
• Desvantaxes:
  • Custo inicial e complexidade do proceso
  • Require unha preparación precisa da superficie e tratamento térmico
  • Non é un remedio universal—debe adaptarse á aplicación e ao material base

Problemas de desgaste e respostas dos tratamentos: Táboa de consulta rápida

Consello de coidado e mantemento para a lonxevidade das matrices de estampación

Incluso o mellor material e recubrimentos para matrices fallarán sen un coidado adecuado. Para manter as súas ferramentas de matriz en bo estado:

• Afiar e pulir regularmente as superficies de traballo, seguindo a dirección do fluxo do metal
• Cumprir un calendario de reafilado para manter a afiada das bordas e minimizar rebabas
• Inspeccionar compoñentes da matriz de prensa para desgaste, fisuras ou desalineación tras cada operación
• Documentar todos os mantementos e reparacións para detectar tendencias e previr fallos repetidos

Ao combinar unha selección intelixente de materiais, tratamentos térmicos avanzados e os recubrimentos axeitados, reducirá as paradas, controlará os custos e entregará unha calidade de pezas consistente, independentemente da lonxitude do ciclo ou do material. A continuación, exploraremos como a validación baseada en simulación pode optimizar aínda máis a súa molde para fabricación ao predicir o desgaste e o rendemento antes mesmo de activar a prensa.

Validación Dirixida por Simulación para Matrices de Estampación

Simulación de Formado e Predición do Retroceso

Xa pasou algúns días axustando unha matriz de estampación na prensa, só para descubrir que o retroceso ou o adelgazamento seguen facendo que a peza non cumpra as especificacións? Imaxine se puidese detectar eses problemas —e resolvelos— antes de cortar o primeiro anaco de aceiro. Esa é a promesa da validación baseada en simulación nos tempos actuais tecnoloxía de estampado .

A simulación moderna de formado de chapa metálica aproveita ferramentas computacionais avanzadas (como o análise por elementos finitos, ou FEA) para predicer como se comportará o metal durante o proceso de estampado de metal . Executando probas virtuais de matrices , os enxeñeiros poden anticipar defectos comúns como pregas, roturas, adelgazamento excesivo e especialmente o retroceso — onde os aceros de alta resistencia e as ligazóns de aluminio tenden a recuperar a forma orixinal despois do formado, dificultando alcanzar tolerancias estreitas.

Así é como se desenvolve tipicamente un fluxo de traballo baseado en simulación:

1. Importar CAD robusto: Comece cun modelo de peza limpo e ben dimensionado, incluíndo GD&T claro (Dimensión xeométrica e Tolerancia).
2. Selección do material e condicións límite: Introduza propiedades exactas do material e defina como será suxeitada e cargada a chapa no prensa de estampación de chapa metálica .
3. Executar análise de conformado, adelgazamento e recuperación elástica: Simule o proceso completo proceso de forxeado automotivo ou outras aplicacións, analizando zonas de risco para desgarros, arrugas ou perda de forma.
4. Interprete os puntos críticos e axuste as características da matriz: Identifique zonas problemáticas e axuste o rebordo, beiras de tracción ou alivios na xeometría da matriz.
5. Itere a compensación e valide: Aplique a compensación predita pola recuperación elástica, volva simular e compare cos compoñentes medidos obtidos nas probas iniciais ou pre-series.
6. Revisións de documentos baixo control de cambios: Manteña un rexistro claro das modificacións e o seu impacto na calidade das pezas e na capacidade do proceso.

Pechar o bucle desde o FEM ata a xeometría da punzón

Por que é tan transformador a simulación para as máquina de estampación de troquel operacións? Porque pecha o bucle de retroalimentación entre os resultados virtuais e os do mundo real. En vez de realizar probas físicas custosas e que levan moito tempo, pode facer axustes dixitais—ahorrando material, man de obra e tempos mortos. Segundo estudos de caso do sector, a simulación non só predí danoiros senón que tamén axuda a optimizar a forza da prensa, a forza do prensachapas e os axustes de lubricación, racionalizando todo o proceso de estampado de metal .

Por exemplo, no sector automobilístico—onde as formas complexas e os materiais lixeiros son a norma—a simulación permite aos enxeñeiros validar a posibilidade de fabricación, optimizar o fluxo de material e asegurar que as pezas finais cumpran rigorosos estándares dimensionais e estéticos. Empresas como Shaoyi moldes de Estampación Automotriz proveedores como están a empregar agora ferramentas avanzadas de CAE (enxeñaría asistida por ordenador) e fluxos de traballo certificados por IATF 16949 para reducir os ciclos de proba. Ao realizar revisións estruturais e análise de conformabilidade desde o inicio, redúcense as costosas iteracións en prensas e entregan ferramentas fiáveis e listas para produción máis rapidamente.

Proba Instrumentada e Validación Dixital

Pero a simulación non remata na pantalla. Os mellores resultados obtéñense cando se combina a validación dixital con medicións do mundo real. Durante a proba, os sistemas de medición en liña e as cámaras de visión na máquina de estampado de chapa metálica proporcionan retroalimentación instantánea. Estes datos introdúcense directamente no modelo de simulación, permitindo ciclos rápidos de compensación—para que poida axustar a xeometría do troquel e os parámetros do proceso con confianza.

Vexámolo de forma práctica. Aquí ten unha táboa que relaciona defectos comúns con solucións guiadas por simulación:

Ao integrar a simulación, a medición en liña e a compensación intelixente, podes reducir drasticamente os ciclos de proba e erro e acadar unha calidade consistente, incluso para os máis exigentes moldes de Estampación Automotriz e xeometrías complexas.

A validación baseada en simulación é agora un requisito imprescindible para calquera equipo que pretenda reducir o desperdicio, cumprir as tolerancias e manter o seu matriz de estampación proyectos a tempo e dentro do orzamento. Na seguinte sección, traduciremos a preparación dixital en fiabilidade no mundo real cunha lista de verificación práctica para a proba e posta en marcha—para que o seu troquel estea listo para a prensa desde o primeiro impacto.

Lista de Verificación Práctica para a Proba e Posta en Marcha dun Lançamento Fiabil de Troqueis de Estampación

Verificacións Previas á Proba que Aforran Horas na Prensa

Cando levou semanas deseñando e construíndo un troquel de estampación, o último que desexa é ter tempos mortos na prensa ou ferramentas danadas no día do lanzamento. Imaxine: leva o seu novo troquel ata a máquina de troquelado , só para atopar unha peza de suxeición solta ou un pasador guía mal aliñado. Soa familiar? Por iso unha rutina disciplinada previa á proba é esencial para cada montaxe de troquel, sexa que estea a operar un único troquel ou conxuntos complexos de troqueis.

1. Verifique a completitude do montaxe do troquel: Asegúrate de que todas pezas do troquel para prensa están presentes e instaladas correctamente. Volva comprobar o par de apriete de todos os parafusos de montaxe e conexións críticas.
2. Comprobe os sensores e dispositivos de seguridade: Confirma que todos os sistemas de protección do troquel—como sensores, interruptores de proximidade e palpadores—estean instalados e en funcionamento.
3. Inspeccionar o afiamento e o estado da superficie: Examinar punzóns, troqueis e expulsóres para comprobar o afiamento das arestas, a preparación correcta das arestas e superficies limpas. Eliminar calquera rebarba, detritos ou marcas de mecanizado restantes.
4. Ciclo en seco na bancada: Realizar un ciclo manual do troquel para confirmar o movemento libre e o aliñamento correcto de todos os elementos móviles.
5. Instalar na prensa e axustar a altura de peche: Colocar con coidado o troquel na prensa, aliñándoo co prato da prensa e axustando a altura correcta de peche. Evitar usar os contadores da prensa; calibrar con bloques de axuste se é necesario.

• Ferramentas e calibres esenciais:
  • Chaves de torsión para elementos de aperto
  • Galgas de lámias para comprobacións de xogo
  • Calibres e micrómetros para medición de características
  • Indicadores de esfera para aliñamento
  • Probas en branco e lubricante certificado para primeiros impactos
  • Placas de superficie para comprobacións de planicidade

Primeiros Impactos, Medición e Axiustes Progresivos

Preparado para facer a túa primeira peza? Esta fase é onde as medicións coidadosas e os axiustes metódicos converten un novo troquel nunha ferramenta de produción eficaz. Así é como proceder:

6. Impactos da primeira peza: Executa algunhas probas en branco a baixas emboladas por minuto (SPM), usando material trazable e lubricación controlada. Observa o correcto avance do material, expulsión e funcionamento seguro.
7. Medir características críticas: Utilice instrumentos calibrados para comprobar as dimensións, localizacións dos buratos e dirección das rebarbas nas primeiras pezas. Rexistre todos os resultados para garantir a trazabilidade.
8. Iterar axustes: Se detecta problemas—como desalineación, rebarbas excesivas ou conformado incorrecto—afíneos mediante calzos, punteado, axuste da xeometría dos cordóns ou modificación das claridades entre punzón e matriz. Repita segundo sexa necesario ata que todas as características cumpran coas especificacións.

Execución Inicial, Capacidade e Criterios de Entrega

Unha vez que a súa matriz produce pezas correctas de forma consistente a baixa velocidade, é momento de aumentar a produción e demostrar estabilidade. Así é como finalizar a posta en servizo:

9. Rampa ata SPM planificado: Aumente gradualmente a velocidade, monitorizando a acumulación de calor e a calidade das pezas. Preste atención a cambios nas dimensións das pezas ou a novos defectos ao aumentar a velocidade.
10. Documentación de aceptación: Registre todos os parámetros de configuración, axustes do troquel e resultados medidos. Cree unha lista de pezas de recambio para os compoñentes críticos pezas do troquel para prensa e suxeitos a desgaste.
11. Establecer criterios de entrega: Defina as condicións para unha entrega satisfactoria á produción—como calidade constante das pezas, dimensións estables e todos os sistemas de seguridade en funcionamento.

Lembre que un proceso estruturado de proba e posta en servizo fai máis que previr erros custosos—xera confianza entre os turnos e garante que todo conxunto de troquel estea preparado para unha produción fiabilizable e reproducible. Ao empregar listas de verificación detalladas, manter rexistros precisos e responder rapidamente aos problemas detectados, o seu equipo pode evitar tempos mortos prolongados e manter as pezas da prensa de estampación funcionando co máximo rendemento.

Unha vez validado o conxunto de matrices e listo para a prensa, o paso final é asegurarse de que a súa inversión dá resultado mediante a adquisición intelixente, a modelización do ROI e a automatización. Na seguinte sección, exploraremos como seleccionar socios e tecnoloxías que maximicen o seu retorno e manteñan competitivas as súas operacións de matrices de estampación.

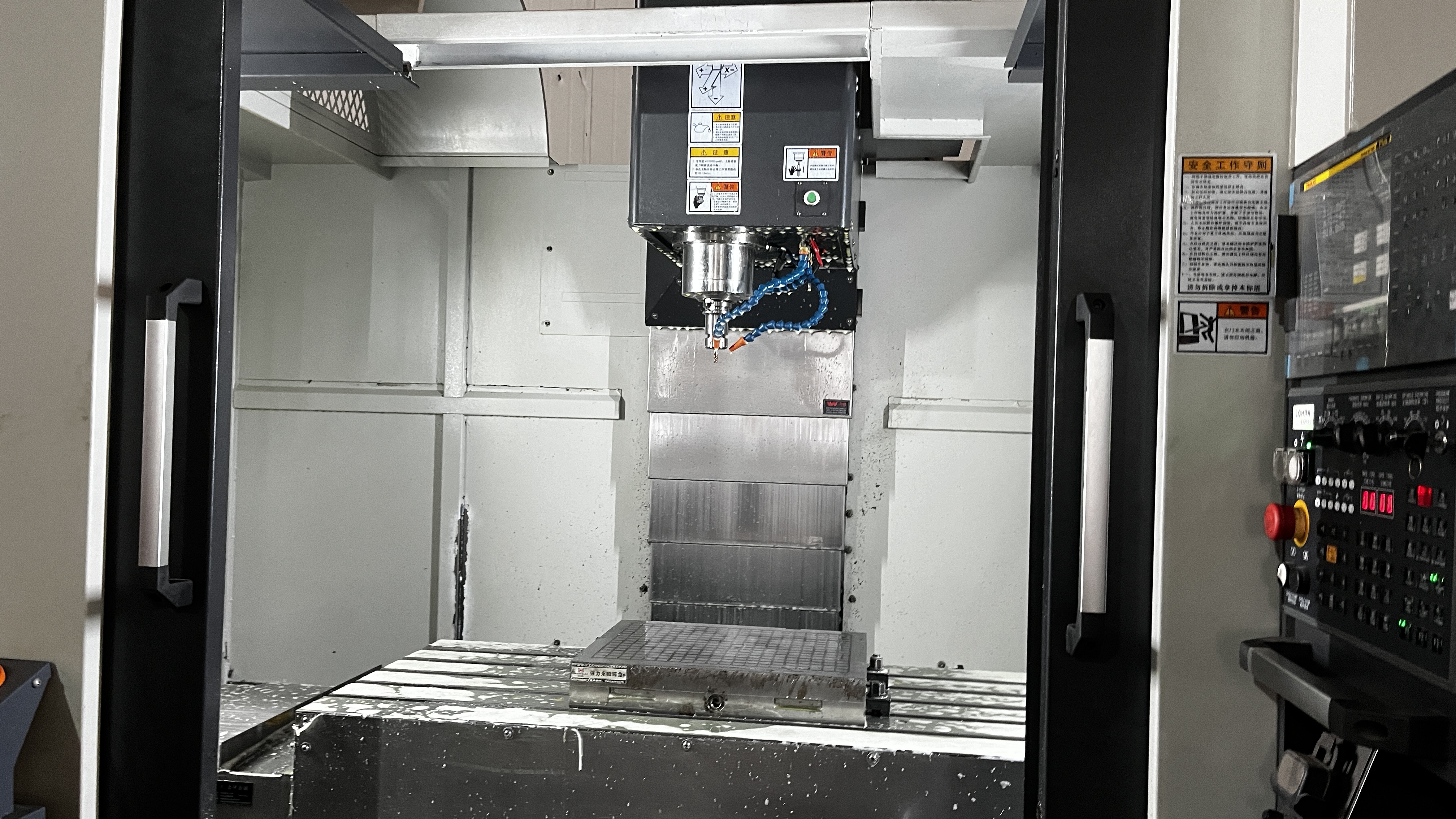

Selección de Socios, Modelización do ROI e Automatización Intelixente para o Éxito das Matrices de Estampación

Custo do Ciclo de Vida: Cando Compensa unha Inversión en Matrices de Estampación?

Imaxine que está decidindo se investir nunha nova matriz de estampación ou seguir coa ferramenta actual. Non se trata só do prezo inicial: o verdadeiro ROI vén de considerar todo o ciclo de vida. Cando se descompón, varios factores inflúen na súa decisión:

• Amortización do Custe da Ferramenta: Distribúa o custe inicial da matriz ao longo do número esperado de pezas. As producións de alto volume xustifican matrices máis sofisticadas e duradeiras, mentres que as producións curtas poden beneficiarse de solucións máis sinxelas.
• Mantemento Esperado: Matrices duradeiras con robustez compónentes de moldes de estampación requiren reparacións menos frecuentes, reducindo o tempo de inactividade e os custos a longo prazo.
• Impactos da troca: Os moldes deseñados para intercambios rápidos minimizan o tempo de inactividade das prensas—clave para unha produción flexible e de alta variedade.
• Custos de refugo e calidade: Moldes ben deseñados e un utillaxe de estampación reducen o desperdicio de material e as reprocesos, aumentando directamente as marxes de beneficio.
• Compatibilidade coa automatización: Investir en moldes preparados para a automatización (pense en alimentación de bobinas, prensas servo ou manipulación robótica) incrementa a produtividade e a consistencia, especialmente na estampación industrial moderna industrial stamping ambientes.

Cando se teñen en conta estes elementos, unha inversión inicial máis elevada nun molde de calidade xeralmente amortízase a través de custos por peza máis baixos, menos interrupcións e a posibilidade de escalar segundo crecen as necesidades de produción.

Selección de fabricantes de troqueis de estampado: no que fixarse

Escoller o correcto fabricante de troqueis de estampado trátase de algo máis que só o prezo. Imaxina que estás buscando un socio para un proxecto crítico de automoción ou electrónica. Quererase avaliar:

• Certificacións: Busca ISO 9001 ou IATF 16949 para traballo no sector da automoción—isto indica sistemas de calidade robustos.
• Soporte de enxeñería: Ofrece o fornecedor orientación en DFM, prototipado e revisións colaborativas de deseño?
• Conxunto tecnolóxico: A simulación avanzada de CAE, a medición en liña e a trazabilidade dixital son imprescindibles para a moderna sector de fabricación de troqueis líderes.
• Capacidade de produción: Poden xestionar o teu volume, complexidade e necesidades de material?
• Integración e comunicación: Parceiros transparentes e receptivos permiten lanzamentos máis sinxelos e menos sorpresas.

Para axudarlle a comparar, aquí ten unha táboa que describe os atributos clave dos fornecedores para a adquisición de troqueis de estampación:

Valida sempre o axuste solicitando probas preliminares, revisando os procesos de integración e comprobando referencias para traballos semellantes fábrica de matrices de estampación proyectos.

Automatización Intelixente: Prensas, Robótica e Inspección En liña

Fixoche notar como a automatización está transformando o sector de fabricación de troqueis ? A integración da automatización intelixente cos teus investimentos en troqueis de estampación pode desbloquear ganancias en produtividade e calidade:

• Alimentación de Bobinas e Prensas Servo: Permiten unha alimentación rápida e precisa e perfís de corse flexible para pezas complexas.
• Ferramentas de Extremidade de Brazo e Robótica: Reduzir a manipulación manual, aumentar o rendemento e mellorar a seguridade—especialmente para troqueis pesados ou complexos.
• Visión e Medición en liña: O feedback en tempo real sobre a calidade das pezas permite axustes inmediatos, minimizando os desperdicios e o traballo de reapertura.
• Datos Conectados: Moderno compónentes de moldes de estampación pode incluír sensores para supervisar o desgaste, a temperatura e os contas ciclos, apoiando a manutención predictiva e reducindo as paradas non planificadas.

Ao aliñar os seus investimentos en troqueis de estampación con prensas preparadas para automatización e inspección dixital, coloca a súa operación nunha posición de menores custos, maior tempo de actividade e vantaxe competitiva tanto en volumes altos como baixos industrial stamping escenarios.

A selección do fabricante axeitado de troqueis de estampación e dunha estratexia de automatización é un pilar fundamental do éxito a longo prazo na fabricación. Ao centrarse no ROI ao longo do ciclo de vida, na capacidade do fornecedor e na integración intelixente da tecnoloxía, asegurará que os seus proxectos de troqueis de estampación ofreza valor desde o prototipo ata a produción a grande escala.

Preguntas frecuentes sobre troqueis de estampación

1. Que é un troquel de estampación e como funciona?

Unha punzón de estampado é unha ferramenta de precisión utilizada no traballo dos metais para cortar e dar forma a chapa metálica en formas desexadas. Funciona dentro dunha máquina de prensa, onde os compoñentes do punzón—como punzóns e seccións de matriz—interactúan co metal baixo alta forza, permitindo a produción repetible e precisa de pezas para industrias como a automobilística e a dos electrodomésticos.

2. Cales son os tipos principais de punzóns de estampado?

Os tipos principais de punzóns de estampado inclúen punzóns progresivos, punzóns de transferencia, punzóns compostos e punzóns de única estación. Cada un satisfai necesidades de produción diferentes: os punzóns progresivos destacan en series de alta produción con múltiples características, os punzóns de transferencia manexan formas grandes ou complexas, os punzóns compostos son ideais para pezas sinxelas e planas, e os punzóns de única estación son os mellores para prototipos ou traballos de baixo volume.

3. Como se elixe o punzón de estampado axeitado para o seu proxecto?

A selección do troquelado axeitado require avaliar a xeometría da peza, o volume de produción, os requisitos de tolerancia e as necesidades de automatización. Os troqueis progresivos son adecuados para pezas con alto volume e múltiples características, mentres que os troqueis de transferencia elíxense para formas complexas ou profundamente estiradas. Para pequenas series ou prototipos, os troqueis compostos ou de estación única ofrecen flexibilidade e control.

4. Que materiais se usan para os troqueis de estampado e como se tratan?

Os troqueis de estampado adoitan fabricarse con aceros para ferramentas, aceros rápidos ou carburo, para resistir o desgaste e a rotura. O tratamento térmico mellora a dureza e durabilidade, mentres que revestimentos superficiais como TiN ou DLC reducen a fricción e o desgaste, prolongando a vida útil do troquel e mellorando a calidade das pezas.

5. Como mellora a simulación o rendemento do troquel de estampado?

A simulación utiliza a enxeñaría asistida por ordenador (CAE) para prever o fluxo do metal, o retroceso elástico e os posibles defectos antes da fabricación física da matriz. Esta validación dixital axuda aos enxeñeiros a mellorar a xeometría da matriz, optimizar os parámetros do proceso e minimizar as costosas iteracións de proba, asegurando maior precisión e eficiencia na produción.
