Esenciais do Estampado de Troquel e Como Funciona o Proceso

Que é o estampado de troquel?

Xamais te preguntaches como unha chapa metálica plana se transforma nun soporte preciso, conector ou panel automotriz? Iso é o poder do estampado por troquel . En termos sinxelos, o estampado de troquel é un proceso de conformado en frío que utiliza unha ferramenta personalizada —chamada matriz de estampación —para cortar e dar forma á chapa metálica nunha xeometría de peza específica. Segundo The Fabricator, un troquel de estampado é unha ferramenta de precisión, normalmente fabricada en acero para ferramentas endurecido, deseñada para cortar e formar chapas metálicas con alta exactitude. O proceso realízase a temperatura ambiente, e a forza para dar forma ao material provén dunha prensa de troquel —non do calor.

Como funcionan xuntos o estampado, as ferramentas e as prensas

Parece complexo? Dividámolo. Imaxina un bocadillo: a punzón é o molde, o coiro é a peza que empuja o material, e a prensa é a máquina que os une con forza suficiente para cortar ou dar forma ao metal. Pero hai máis: o tipo de material, a lubricación e a xeometría do punzón interactúan para asegurar que cada peza cumpra cos seus requisitos dimensionais, ciclo tras ciclo. Esta sinerxía é o que lle dá á estampación por punzón a súa reputación de repetibilidade e control de tolerancias precisas.

• Moldura : A ferramenta personalizada que da forma ou corta o metal. (Ver: que é unha matriz na fabricación )
• Furo : O compoñente que empuja o material dentro ou a través do punzón.
• Binder : Manteñén a chapa no seu lugar durante o conformado.
• Expulsor : Retira a peza conformada do coiro.
• Prensa : A máquina que fornece a forza ao punzón e ao coiro.
• En branco : A peza inicial de chapa metálica antes do conformado.

A consistencia nas propiedades do material e na lubricación é tan crítica como a xeometría da punzón para acadar precisión dimensional e prolongar a vida útil da ferramenta. Unha lubricación ou material inconsistentes poden levar a defectos, desgaste excesivo ou paradas non planificadas.

Onde se insiren as ferramentas e troqueis no proceso de fabricación

A punzonado está no corazón do proceso de fabricación para innumerables industrias, desde a automoción ata a electrónica. A ferramenta e troquel disciplina implica deseñar e construír os troqueis, mantelos e asegurar que cada punzonado sexa consistente. Os fabricantes de ferramentas e troqueis desempenan un papel vital ao traducir a intención de deseño en pezas reproducibles e fabricables. Por iso, este proceso adoita denominarse a columna vertebral da que é o estampado metálico nos entornos modernos de produción.

Punzonado fronte a corte con troquel: vista xeral

É fácil confundir estampado por troquel e corte por chapa , pero hai unha diferenza clave. A estampación con troquel refírese tanto ás operacións de corte como de conformado — creando formas tridimensionais, dobreces ou características embutidas. O corte con troquel, por outro lado, trata principalmente de cortar formas planas a partir de material en chapa, como xuntas ou etiquetas, e pode empregar diferentes tipos de troqueis (como troqueis de lanza de aceiro para materiais máis brandos). Na traballabilidade dos metais, a estampación con troquel implica case sempre un conformado máis complexo ademais do corte.

Fluxo miniatura: Pasos típicos da estampación con troquel

1. Enbrutamento
2. Perfuración
3. Formado
4. Restriking
5. Recorte

Nota: A secuencia exacta e os pasos dependen da complexidade da peza e dos requisitos de deseño. Algúns compoñentes poden omitir ou combinar pasos, mentres que outros requiren operacións adicionais para características ou acabados superficiais.

Ao comprender estes fundamentos, resultaralle moito máis doado profundar en temas como o deseño de troquesas de estampado, a resolución de problemas ou a selección de materiais. Este capítulo serve como centro de referencia, ligándoo a discusións detalladas sobre como cada elemento—troqués, prensa, material, lubricación e fluxo de proceso—contribúe á precisión dimensional e á eficiencia produtiva. Sexa que sexa novo nas operacións de prensas de troqués ou que queira mellorar os seus coñecementos sobre o estampado con troqués, a viaxe comeza aquí—baseada en fontes autorizadas e boas prácticas.

Escoller o Proceso de Estampado por Troquelaxe Axeitado para a Súa Peza

Fundamentos da Troquelaxe Progresiva

Cando necesite miles—ou incluso millóns—de pezas idénticas, a troquelaxe progresiva adoita ser a solución. Nisto proceso de estampado de chapa metálica , unha bobina de metal aliñábase continuamente a través dunha serie de estacións dentro dun conxunto de troquelado. Cada estación realiza unha operación única, como furar, dobrar ou conformar, ata que a peza acabada se separa ao final. Este enfoque é ideal para produción de alto volume con tolerancias estreitas e xeometría de pezas consistente. Dado que o proceso está altamente automatizado, ofrece unha excelente repetibilidade e custos máis baixos por peza unha vez construído o troquel. Non obstante, o investimento inicial en ferramentas e o prazo poden ser significativos, polo que mellor se adapta a deseños de pezas estables e grandes series de produción. Para moitos sectores, isto é a columna vertebral do proceso de estampado na fabricación —especialmente en aplicacións automotrices e electrónicas onde o ritmo e a escala son máis importantes.

Troquelado por Transferencia para Formas Maiores ou Máis Profundas

Precisa formar pezas máis grandes ou complexas, como carcacas de tracción profunda ou soportes estruturais? Estampado por Transferencia brilla aquí. Ao contrario que nos troqueis progresivos, o estampado con troquel de transferencia move pezas individuais dunha estación a outra, xa sexa mecanicamente ou con brazos robóticos. Esta flexibilidade permite unha maior variedade de operacións—como embutición profunda, grandes dobreces e formas complexas—que os troqueis progresivos non sempre poden realizar. É especialmente útil para pezas que son demasiado grandes ou complexas para un único conxunto de troqueis. Aínda que os custos de instalación e operativos poden ser máis altos, e a velocidade de produción pode ser máis lenta, este método ofrece versatilidade tanto para series curtas como longas. Segundo comparacións do sector, o estampado con troquel de transferencia adoita escollerse para pezas cuxa xeometría ou requisitos de manipulación superan os límites dos troqueis progresivos.

Troqueis Compostos e Precisión en Único Impacto

Se o seu compoñente é plano e require múltiples características—como furados e recortes—creadas nun só golpe, estampación con troque composto pode ser o máis axeitado. Aquí, o troquel realiza dúas ou máis operacións (como corte e punzonado) simultaneamente nun só ciclo de prensa. Este enfoque minimiza a manipulación das pezas e maximiza a precisión, polo que resulta adecuado para volumes de produción pequenos onde a precisión é fundamental. Os troqueis compostos son populares para producir arandelas, xuntas e outras pezas planas que non requiren conformado complexo. Aínda que non sexan tan rápidos como os troqueis progresivos, ofrecen eficiencia no uso do material e reducen os desperdicios, especialmente cando a simplicidade da peza supera a necesidade dunha alta automatización.

Secuencia de operacións para reducir o risco

Familia de moldes de estampación seguinte fluxo para un proceso de estampado de chapa metálica :

1. Piloto (localizar e aliñar a banda ou chapa)
2. Punzonar (crear furos ou ranuras)
3. Conformar (dobrar ou dar forma ao metal)
4. Recortar (eliminar material sobrante)
5. Bordo (crear bordos ou rebordos)
6. Reestampado (dimensionado final ou detalles)

A secuencia específica depende da complexidade da peza e do tipos de matrices de estampado seleccionado. As revisións iniciais de deseño e simulación (DFM e CAE) axudan a optimizar esta secuencia, reducindo o risco de defectos e retraballlos costosos máis adiante.

As revisións iniciais de deseño para fabricación (DFM) son esenciais para previr problemas posteriores nos ensaios. Colaborar con equipos de enxeñaría antes de finalizar o tipo de punzón axuda a detectar posibles problemas na xeometría, tolerancia ou selección de material—ahorrando tempo e custo no proceso de estampado de chapa metálica .

Ao avaliar tipos de matrices de estampado para o seu próximo proxecto, considere non só a xeometría e tolerancia da peza, senón tamén o volume de produción, fluxo de material e necesidades de montaxe posteriores. Revisar a selección do proceso despois dos resultados preliminares do deseño de banda e CAE é unha decisión intelixente—especialmente para xestionar o retroceso elástico e asegurar que o seu estampados de chapa metálica cumpre todos os requisitos. A continuación, analizaremos como a selección de material inflúe ainda máis nos resultados do estampado por punzón, desde a conformabilidade ata o acabado.

Selección de Material e o Seu Impacto nos Resultados do Estampado por Punzón

Comportamento do Material e Consideracións sobre a Conformabilidade

Cando elixe un material para o estampado por troquel, chegou a preguntarse por que algúns metais forman dobras nítidas mentres que outros se rachan ou arrugan? A resposta atópase nas propiedades únicas de cada familia de materiais — e estas diferenzas condicionan todo, desde o deseño do troquel ata a configuración da prensa. Por exemplo, os aceros (como os de baixo carbono e os de alta resistencia e baixa aleación) valóranse pola súa resistencia e versatilidade, pero o seu comportamento de recuperación elástica require atención adicional para garantir a precisión dimensional. O aluminio, apreciado pola súa lixeireza, é máis propenso ao agarrotamento e adoita necesitar radios de dobrez máis grandes para evitar defectos na superficie. Os aliños de cobre, por outro lado, ofrecen unha excelente conductividade pero poden ser sensibles ao acabado superficial e requiren manipulación coidadosa para manter a calidade estética.

A formabilidade—capacidade dun metal de ser moldeado sen rachar—está influenciada por factores como o tamaño de grano, a ductilidade e a resistencia. Os materiais finos e dúctiles permiten normalmente formas máis complexas e estirados máis profundos, mentres que os metais máis duros ou endurecidos por deformación poden precisar curvas máis progresivas ou tratamentos intermedios de recocido. Como destacou Bergek CNC, o equilibrio adecuado entre resistencia e formabilidade é esencial para o éxito estampación de chapa de acero e outros proceso de estampado de metal aplicacións.

Acabado superficial e prevención do agarrotamento

Imaxina que estás a executar un proceso de estampación do aluminio e ves raias ou arañazos na peza finalizada. Ese é o agarrotamento—un tipo de desgaste adhesivo común en metais máis brandos como o aluminio ou o acero inoxidable. Para evitalo, debes combinar lubricantes de alto rendemento con troques lisos e ben mantidos. Para matrices de estampado de aluminio , a limpeza regular e o uso de revestimentos antiagarrotamento ou materiais para troques poden marcar unha gran diferenza. Para o cobre e as súas aleacións, a protección superficial é clave para conservar a aparencia da peza, especialmente en aplicacións onde se require un acabado brillante.

O acabado superficial tamén se ve afectado pola dureza e ductilidade do metal escollido. Os materiais máis duros tenden a producir superficies máis lisas e uniformes, mentres que os metais máis brandos ou dúctiles poden amosar liñas de fluxo máis pronunciadas ou rugosidade. Segundo Bergek CNC, a lubricación axeitada e o mantemento dos troques son esenciais técnicas de estampado de metais para lograr acabados consistentes e de alta calidade en metal en chapa estampado .

Tendencias do retroceso elástico e mecanismos de control

Xa reparou en pezas que non coinciden exactamente co troquel despois da formación? Iso é o retroceso elástico, un reto especialmente frecuente con aceros de alta resistencia e certas ligazóns. Tal como describe detalladamente MetalFT, os materiais con maior resistencia á fluencia ou groso máis delgado tenden a presentar máis retroceso elástico, o que pode afectar á precisión dimensional de pezas de fago de chapa de aco . Factores como o xogo do troquel, o raio de dobrado, a xeometría da peza e incluso o proceso de formación (por exemplo, dobrado ao aire fronte a fondo) teñen influencia na magnitude do retroceso elástico que presentará unha peza unha vez liberada do troquel.

Que pode facer? Considere estas estratexias probadas:

• Opte por materiais con menor resistencia á fluencia cando sexa posible para dimensións críticas
• Aumente o grosor do material para reducir o retroceso elástico
• Deseñe troqueis con sobre-dobrado ou engada estacións de repuxado para compensar
• Utilice beirais de estirado ou ribeiras antirrebote para formas difíciles
• Axuste con precisión a forza do prensachapas e o espazo do troquel para controlar o fluxo do material
• Aproveite as prensas servo para un control máis preciso dos perfís de conformado

Consulte sempre as fichas técnicas do material e manuais autorizados para obter recomendacións específicas, e non dubide en consultar SME ou The Fabricator para obter orientación adaptada ao seu material escollido.

• Comprobe as fichas técnicas do material para coñecer a súa conformabilidade, límite elástico e raios de dobrado recomendados
• Revise os manuais autorizados para coñecer as mellores prácticas en canto a lubricación e deseño de troqueis
• Adapte a elección do lubricante aos requisitos de acabado superficial e aos recubrimentos posteriores
• Probe mostras do material na súa configuración real de troquel antes da produción completa
• Documente os resultados e axuste os parámetros do proceso segundo sexa necesario

"A selección do material axeitado e o seu emparellamento con características adecuadas do troquel e lubricación é a base dun estampado exitoso. Incluso pequenos cambios nas propiedades do material poden ter un gran impacto na conformabilidade, no acabado superficial e na precisión dimensional."

Ao comprender como a selección de materiais conforma cada aspecto do punzonado—desde o proceso de estampación do aluminio a estampación de chapa de acero —establecerá as bases para menos defectos, maior duración das ferramentas e produción fiabilizable. A continuación, exploraremos como as plantillas intelixentes de deseño de troqueis axudan a aplicar estas ideas sobre os materiais con confianza, asegurando que o seu troquel ofreza precisión e repetibilidade.

Plantillas de Deseño de Troqueis que Pode Aplicar con Confianza

Plantillas para a Selección de Xogos e Raios

Cando tes que deseñar un troquel de estampación, como sabes por onde comezar? Os mellores deseñadores confían en modelos probados e regras xerais, pero sempre confirman os valores exactos con normas validadas ou especificacións do fabricante. Por exemplo, escoller o espazo adecuado entre punzón e troquel é crucial: se é demasiado pechado, corres o risco de desgaste da ferramenta ou atascos das pezas; se é demasiado ancho, terás rebordos excesivos. Segundo as directrices do sector, os espazos típicos son dun 8–10% do grosor do material por cada lado no acero suave. Para os radios, os materiais máis brandos ou dúctiles soportan curvas máis pechadas, mentres que as ligazóns máis duras ou grosores maiores requiren radios máis grandes para evitar fisuras ou un adelgazamento excesivo. Consulta sempre as fichas técnicas dos materiais e manuais de referencia para definir estes valores.

Planificación da Dedución e Adición de Dobrez

Parece complexo? Dividámolo. Cando engades unha dobrez a unha punzón de chapa metálica, o metal estírase e comprímese. Isto significa que terás que calcular a dedución da dobrez — canto material se "perde" ou se "gana" en cada dobrez. O mellor é empregar unha fórmula ou táboa de compensación de dobreces, axustada ao teu material e grosor específicos. Características como reforzos ou nervios poden axudar a controlar o retroceso elástico e mellorar a resistencia, pero tamén alteran o patrón plano. Un deseño intelixente de estampación implica planificar desde o inicio estes efectos, para que a peza final coincida co deseño.

Deseño de Disposición en Fita, Avance e Portador

Imaxina que estás dispoñendo a túa peza nunha fita metálica: queres maximizar o uso do material asegurando ao mesmo tempo un avance suave e un rexistro preciso. A disposición na fita é o mapa para o teu punzón progresivo ou de transferencia. Os aspectos clave inclúen:

• Paso : A distancia dunha peza á seguinte ao longo da fita. Se é curta de máis, corres o risco de ter pontes débiles; se é longa de máis, desaproveitas material.
• Deseño do portador : Láminas ou pestanas que sosteñen a peza en cada estación, eliminadas no paso final.
• Largura da web : Tipicamente polo menos 1,5 veces o grosor do material entre características para evitar deformacións.

Itera o deseño da banda para equilibrar eficiencia, resistencia e facilidade de alimentación—é aquí onde as ferramentas dixitais e a simulación resultan rentables.

Estratexia de localización, guías e referencia

Xa teve pezas fóra de tolerancia despois de varios miles de ciclos? As características de localización como guías e puntos de referencia son a súa póliza de seguro. Coloque os guías ao comezo da secuencia do troquel para controlar a posición da banda e reducir erros acumulativos. Use puntos de referencia que reflictan como se medirá e montará a peza posteriormente. Controlar estritamente estas características garante que cada operación de punzonado e troquelado ofreza resultados reproducibles, incluso en producións de alto volume.

1. Defina o tipo de material, grosor e requisitos de acabado superficial.
2. Escolla as folgas entre punzón e matriz e os radios de dobrado usando normas e datos do material.
3. Deseño preliminar do trazado: estabelecer o paso, portador e dimensións da banda para unha alimentación óptima e desperdicio mínimo.
4. Colocar punteiros e referenciais para fixar a localización da peza e controlar a acumulación de tolerancias.
5. Planificar as estacións do troquel para separar operacións de corte e conformado onde sexa necesario.
6. Preparar estacións de repuxado ou coining para características que requiren tolerancias estreitas ou acabados específicos.
7. Revisar e axustar o retroceso elástico: considerar curvado excesivo, reforzos ou almofadas segundo sexa necesario.

A colaboración temprana entre o deseño do produto, os fabricantes de troqueis e os operarios de prensas é clave para evitar retraballlos en fases avanzadas. Os proxectos de deseño máis robustos de estampación de chapa metálica reúnen a todas as partes implicadas dende o inicio, asegurando que os troqueis e matrices están especificados para a produción real, non só para o modelo CAD.

Ao aplicar estas plantillas e regras, crearás unha base sólida para o teu deseño de troqueis de estampación e montaxe de matrices. Lembra que, aínda que estas directrices optimicen o teu proceso, sempre debes validar coas últimas normas e adaptar cada peza única. A continuación, guiarémoste na selección da prensa axeitada e no planeamento da tonelaxe, para que a túa estampación e o troquel funcionen á perfección en cada ciclo de produción.

Selección de Prensa e Planeamento de Tonelaxe Sen Adiviñanzas

Camiño Decisorio para a Selección do Tipo de Prensa

Cando chega o momento de pasar do deseño do troquel á produción real, a elección da prensa pode facer ou desfacer o éxito do estampado do troquel. Algunha vez te preguntaches por que algúns talleres xuran polas prensas mecánicas mentres outros invierten en tecnoloxía servo? A resposta atópase en escoller a prensa axeitada segundo a xeometría da peza, o material e os obxectivos de produción. Imos revisar un camiño práctico que podes seguir para reducir as túas opcións para calquera prensa de estampación de chapa metálica aplicación:

1. Definir tamaño, material e severidade do formado da peza. É a túa compoñente pequena e plana, ou grande e de trazado profundo? Acero de alta resistencia ou aluminio blando?
2. Escoller tipo de prensa: As prensas mecánicas ofrecen velocidade e curso consistente, ideais para traballos de alto volume e repetitivos. As prensas servo ofrecen perfís de curso programables e control de forza, ideais para formados complexos, tolerancias estreitas ou materiais difíciles.
3. Confirmar tamaño da mesa, altura de peche e especificacións de alimentación. O troquel para prensa por interferencia axustarase ben? A altura pechada acomoda a pila de troqueis e a altura da peza? É grande abondo a placa da prensa para unha operación segura e cambios de troquel sinxelos?
4. Avalíe as necesidades do coxín ou suxeitor de chapa. Os estirados profundos ou materiais sensibles requiren frecuentemente coxíns hidráulicos para controlar o fluxo do material e evitar arrugas.
5. Verifique o perfil de enerxía e forza máxima. Non se trata só da tonelaxe máxima—asegúrese de que a prensa forneza enerxía suficiente durante toda a carreira para as súas operacións de formado e corte (ver AHSS Insights para un análise detallado dos requisitos de tonelaxe e enerxía).
6. Planexe a seguridade e a mudanza rápida. Considere protecións, cortinas de luz e funcións de cambio rápido de troquel para maximizar o tempo de funcionamento e a seguridade do operario.

Mecánica vs Servo: Qué é mellor para a súa máquina de estampación de troqueis?

Aínda está a decidir entre unha mecánica e unha servo máquina de estampación de troqueis ? Aquí vai unha vista canda a canda do que aporta cada un ao seu proceso de prensado e estampado:

As prensas mecánicas son os traballadores dos volumes altos prensado de chapa metálica , mentres que as prensas servo destacan cando a precisión, flexibilidade ou eficiencia enerxética son prioridades máximas. Se a súa combinación de produción inclúe cambios frecuentes de troquel ou diferentes xeometrías de pezas, as prensas servo poden reducir o tempo de preparación e o desperdicio, especialmente en materiais avanzados.

Dimensionamento conceptual do tonelaxe e consideracións enerxéticas

Xa intentou executar un troquel nunha prensa que «debería» ter suficiente tonelaxe—só para que se detivese a metade do ciclo? Iso é porque o tonelaxe soamente non conta toda a historia. Para calquera máquina de estampación de troquel , importan dous factores:

• Tonelaxe máximo : A forza máxima necesaria no punto máis demandante do ciclo (normalmente na parte inferior da carrucha para corte ou conformado).
• Enerxía Total : A capacidade da prensa para fornecer enerxía suficiente durante toda a carrucha, non só no pico. Isto é especialmente crítico para estirados profundos ou materiais de alta resistencia ( Perspectivas AHSS ).

Para axudarlle nos seus cálculos iniciais, aquí ten dúas fórmulas básicas de cálculo de tonelaxe:

1. Fórmula de estimación da forza de corte : Forza de corte (toneladas) ≈ Perímetro de corte (mm) × Espesor do material (mm) × Resistencia ao corte do material (MPa) / 9800
   Nota: Esta fórmula úsase para calcular a forza básica necesaria en operacións de cizalamento como punzonado e corte.
2. Fórmula de estimación da forza de dobrado (dobrado libre tipo V): Forza de dobrado (toneladas) ≈ [1,33 × lonxitude do dobrado (mm) × espesor do material (mm²) × resistencia á tracción do material (MPa)] / [anchura da abertura do troquel en V (mm) × 9800]
   Nota: A lonxitude do dobrado refírese á lonxitude real da dobra. A anchura da abertura do troquel en V é tipicamente de 6 a 12 veces o espesor do material.

Por exemplo, unha matriz pode precisar 600 toneladas no pico, pero se a operación comeza varios centímetros lonxe do fondo, unha prensa mecánica só pode fornecer unha parte dese esforzo. Revisa sempre as curvas de forza e enerxía da prensa e axústas as necesidades da túa matriz. Aquí é onde compensa traballar de xeito estreito co teu fornecedor de prensas—especialmente ao pasar a materiais máis grandes troqueis de prensa ou máis desafiadores.

Altura de peche, platofórma e compatibilidade co sistema de alimentación

Imaxina investir nun novo prensa de estampación de chapa metálica só para descubrir que a matriz non cabe, ou que o sistema de alimentación non pode manexar o ancho da banda. Evita sorpresas custosas verificando estes aspectos esenciais:

• Altura pechada : A distancia desde a placa da prensa (platofórma) até o martelo no punto morto inferior, coa matriz instalada. Debe acomodar toda a configuración da matriz e a altura da peza.
• Tamaño da platofórma : Grande abondo para un montaxe seguro da matriz e expulsión da peza, con espazo para automatización se fose necesario.
• Especificacións do alimentador : Confirma que o sistema de alimentación coincida co ancho da banda, o paso e o deseño do portador.

Sempre aliña a capacidade da prensa de proba coa prensa de produción prevista. Transferir un troquel dunha prensa de proba pequena a unha prensa de produción máis grande —ou viceversa— pode revelar diferenzas na entrega de enerxía, altura de peche ou aliñamento de alimentación que afectan á calidade e consistencia das pezas. Planificar con antelación evita brechas costosas no proceso de transferencia e garante que cada operación de prensado e estampado cumpra cos seus estándares.

Coas seguintes etapas prácticas, estarás ben preparado para seleccionar a prensa axeitada e planificar a tonelaxe —xa non hai suposicións, só decisións informadas. A continuación, abordaremos a resolución de problemas comúns nos estampados con troquel, para que a túa operación siga funcionando sen problemas desde o primeiro impacto ata o millónésimo.

Resolución de Problemas en Estampados con Troquel mediante unha Matriz Práctica

Diagnóstico Rápido por Síntoma

Cando a súa liña de estampado de matrices produce repentinamente rebarbas, fisuras ou furos desalineados, é fácil sentirse abrumado. Por onde comezar? A mellor estratexia é ser sistemático: relacionar o síntoma visible coas causas probables e despois verificar cada unha con comprobacións específicas. Deste xeito, evita suposicións e axustes costosos baseados en proba e erro.

Patróns de Causas Raíz en Diferentes Materiais

Imaxina que estás vendo fisuras no acero de alta resistencia ou agarrafamentos no aluminio. Estes problemas non son aleatorios—normalmente remontan a algunhas causas raíz. Por exemplo, os aceros teñen máis probabilidade de presentar recuperación elástica e fisuración se os radios son excesivamente pequenos ou se a forza de conformado é excesiva. Metais máis brandos como o aluminio poden agarrafarse se o mecanizado da punzón deixa unha superficie áspera ou se a lubricación non está optimizada. O importante é sempre relacionar o defecto visible coas propiedades do material e coa configuración da punzón.

De acordo co O Fabricante , os problemas nas pezas poden derivar do material, da configuración da prensa, do estado da ferramenta ou incluso da técnica do operario. Eliminar sistemáticamente cada variable—unha de cada vez—axuda a identificar a causa real, en vez de fiarse de suposicións ou hábitos anteriores.

Accións correctoras duradeiras

Entón, detectaches o problema e atopaches a súa orixe. E agora que? As solucións duradeiras requiren correccións inmediatas e melloras no proceso a longo prazo. Por exemplo, afiar un punzón pode resolver temporalmente o problema de rebarbas, pero revisar o xogo da ferramenta e o grosor do material pode previr recorrencias futuras. Se estás a loitar contra un defecto de marca de impacto no estampado, non axustes só a prensa—revisa a presión do prensachapas e a sincronización para obter unha solución máis robusta.

• Gardar as últimas pezas producidas e os restos finais para análise
• Documentar todos os axustes na ferramenta e os cambios de material
• Revisar os debuxos das pezas e os informes de inspección antes de facer cambios
• Consultar cos construtores de ferramentas e matrices para problemas complexos ou recurrentes
• Programar o mantemento preventivo para detectar o desgaste antes de que provoque tempos mortos

• Lista diaria de comprobacións para compoñentes de matrices de estampado:
  • Inspeccionar o punzón e a matriz para verificar desgaste ou lascas
  • Verificar o aliñamento da matriz e a altura de peche
  • Comprobar o sistema de entrega de lubricante
  • Asegurarse de que a eliminación de recortes e slugs está funcionando
  • Probar todos os sensores e dispositivos de seguridade

antes de cambiar os lubricantes ou a xeometría dos cordóns, sempre validade o impacto tanto no acabado como nas tolerancias, non só na aparencia cosmtética. O que parece bo pode non cumprir sempre os requisitos funcionais ou dimensionais.

Ao adoptar unha matriz estruturada de resolución de problemas e usar datos reais para tomar decisións, reduciremos ao mínimo os tempos mortos e melloraremos a calidade das pezas en todas as nosas operacións de estampado de matrices. Preparados para aplicar estas leccións? A continuación, exploraremos fluxos de traballo dixitais e ferramentas de simulación que permiten detectar posibles problemas antes incluso de chegar á prensa.

Prácticas de CAD CAM e CAE que abrevian a proba en matrices de estampado

O que simular antes de cortar o aceiro

Algunha vez se preguntou como os principais fabricantes reducen drasticamente os erros nas instalacións? O segredo atópase nun fluxo de traballo dixital robusto que conecta fabricación de ferramentas e troqueis cos resultados do mundo real. Antes de fabricar un único troquel de mecanizado, os equipos utilizan ferramentas dixitais—CAD, CAM e CAE/FEA—para predicer e previr problemas custosos no proceso de estampación de fabricación . Pero que é exactamente o que debe simular antes de comprometerse co aceiro?

• Comportamento do material: Defina modelos de material en CAD, capturando a resistencia ao escoamento, ductilidade e curvas de endurecemento para predicións precisas de conformado.
• Forma da chapa inicial e axiña: Elabore a xeometría óptima da chapa inicial e a axiña para promover un fluxo uniforme do material e minimizar o adelgazamento.
• Secuencia de proceso: Simule cada operación—estirado, corte, reborde, recalcado—reflectindo como se desenvolverá na realidade a fabricación do troquel de estampación.
• Condicións límite: Estableza curvas de prensado realistas, lubricación e forzas do prensachapas para reflictar as condicións do chan de fábrica.

Ao simular estes elementos, detectará riscos como arrugas ou desgarros cedo, permitíndolle tomar decisións máis intelixentes antes de cortar calquera compoñente da matriz.

Interpretación dos mapas de adelgamento, formabilidade e arrugas

Imaxine que está revisando un informe CAE e ve un mapa codificado por cores que mostra puntos quentes de adelgamento ou zonas con arrugas. No que debe fixarse? Estas insights dixitais son o seu guía para lograr compoñentes robustos fabricación de matrices e menos sorpresas durante a proba.

• Mapas de adelgamento: Destacan áreas onde o material pode quedar demasiado fino—moitas veces unha alerta vermella para posibles desgarros ou redución da resistencia da peza.
• Predicións de arrugas: Identifican rexións en risco de acumulación excesiva de material, o que pode levar a defectos estéticos ou funcionais.
• Límites de conformabilidade: Utilice diagramas de límite de conformado (FLD) para avaliar se o deseño se mantén dentro dos rangos de deformación seguros para o material escollido.
• Análise do retroceso elástico: Prediga o retroceso da peza para poder compensar a xeometría do troquel antes da proba física, reducindo así retraballlos custosos.

Como se destaca na investigación sobre sistemas integrados CAD/CAE/CAM, estas simulacións permiten a enxeñaría concurrente—permitindo que os equipos de deseño, análise e fabricación colaboren en tempo real e resolvan problemas antes de chegar á prensa ( ResearchGate ).

Pechar o ciclo desde a proba ata as actualizacións de CAD

Soa eficiente, pero que ocorre cando o modelo dixital se enfronta á realidade? Os mellores resultados obtéñense pechando o bucle: introducindo os datos reais de proba de novo no fío dixital. Isto significa actualizar os modelos CAD con medicións reais construídas, axustar os parámetros CAE baseados nos comportamentos reais de prensado e lubricación, e revisar as traxectorias CAM para lograr a precisión final do troquel de mecanizado. Segundo Fabricating & Metalworking, crear un único fío dixital que ligue orzamento, deseño, fabricación e distribución é fundamental para eliminar os silos de datos e reducir o traballo manual repetitivo.

1. Importar CAD nominal e definir modelos de material exactos.
2. Desenvolvemento do debuxo e superficies de engadido para un fluxo optimo.
3. Simular operacións de estirado, corte, rebordado e repaso.
4. Avaliar arrugas, roturas, adelgazamento e retroceso usando ferramentas CAE.
5. Iterar radios, beiras e presións de coxinetes baseándose na resposta da simulación.
6. Introducir a xeometría revisada en CAM para obter utillaxe de estampación traxectorias e código NC precisos.
7. Validar cunha proba piloto; rexistrar as desviacións e devolve-las para actualizar o modelo dixital.

A simulación ofrece valor real só cando se axusta a curvas reais de prensado, lubricación e comportamentos no chan de taller. O fío dixital debe ser un sistema vivo, actualizado constantemente con comentarios da produción real para mellorar tanto a matriz como o proceso en futuras execucións.

Ao adoptar este enfoque integrado, as empresas no sector de fabricación de troqueis poden reducir os ciclos de proba, minimizar os refugos e acelerar o tempo de lanzamento ao mercado. O resultado? Un fluxo optimizado proceso de estampación de fabricación no que cada paso—dende CAD a CAM pasando por CAE—traballa en conxunto para obter resultados previsibles e reproducibles. Preparado para dar o seguinte paso? A continuación, axudarémoslle a avaliar provedores e opcións de proceso para que poida tomar as decisións máis intelixentes de compra e enxeñaría para o seu próximo proxecto de estampación.

Opcións Progresivas fronte a Transferencia e Guía de Compra

Cando escoller matrices progresivas, de transferencia ou compostas?

Xa se atopou co dilema de escoller o proceso axeitado para o seu próximo proxecto de estampación metálica de produción? Imaxine que está lanzando un novo soporte automotriz ou un conector de alta precisión: debería optar por estampación cun troquel progresivo, por estampación cun troquel de transferencia ou por un troquel composto? Cada enfoque na estampación técnica ten as súas propias vantaxes, e a mellor elección depende da xeometría, volume e requisitos de calidade da peza.

• Estampado con matrices progresivas: Ideal para producións de alta cantidade de pezas pequenas a medias con características consistentes. A faiada avanza a través de múltiples estacións, cada unha realizando unha operación diferente, o que a fai moi eficiente para pezas que requiren formación complexa en múltiples etapas. Se necesita millóns de pezas idénticas e quere minimizar a man de obra, este é o método ideal para troquel de precisión e estampación .
• Estampación con matrices de transferencia: O mellor para pezas máis grandes, profundas ou complexas que requiren varios pasos de conformado que non se poden combinar facilmente nun só conxunto de troquel. A chapa transfirese fisicamente entre estacións, o que permite maior flexibilidade no manexo das pezas e na complexidade do deseño. Este método tamén é axeitado tanto para tiraxes curtas como longas cando o tamaño ou a xeometría da peza supera os límites dos troqueis progresivos.
• Estampado con troquel composto: A solución para pezas planas con múltiples características, como arandelas ou xuntas, onde todas as operacións se poden facer nun só movemento da prensa. É eficiente para volumes baixos e requisitos de alta precisión, pero limitada cando as pezas necesitan formas complexas ou embuticións profundas.

Consideracións do punto de equilibrio alén do volume unitario

Parece sinxelo? Non sempre. O verdadeiro punto de equilibrio para estampación na fabricación non consiste só en cantas pezas necesitas. Trátase de equilibrar o custe das ferramentas, o tempo de preparación, o aforro de material e as necesidades dos procesos posteriores. Aquí tes unha lista práctica para axudarte a valorar as túas opcións:

• Complexidade e tamaño da peza: ¿encaixa nunha punzón progresivo, ou require manipulación por transferencia?
• Acumulación de tolerancias: ¿son necesarias múltiples características estreitas nun só impacto?
• Requisitos estéticos: ¿cumprirá o proceso cos seus estándares de acabado?
• Velocidade de iteración do deseño: ¿cada canto tempo cambiará o deseño da peza?
• Soporte de mantemento: ¿pode o seu equipo encargarse de punzones complexos, ou necesita apoio do fornecedor?
• Uso de material e taxas de desperdicio: ¿maximiza a distribución a utilización da chapa?

Para pequenos lotes ou cambios frecuentes de deseño, un punzón simple ou composto pode ser máis rentable. Para producións estables e de alto volume, un punzón progresivo dunha fábrica de matrices de estampación reputada adoita ofrecer o menor custo a longo prazo por peza.

Lista de verificación de capacidades do fornecedor para programas críticos

Escoller o socio adecuado para o seu moldes de Estampación Automotriz ou calquera proxecto crítico é tan importante como escoller o tipo correcto de troquel. Imaxina que necesitas un fornecedor que poida xestionar a prototipaxe rápida, simulacións profundas por CAE e control de calidade estrito para marcas automotrices globais. Como comparas as túas opcións? Aquí tes unha comparación cara a cara dos criterios clave do fornecedor:

Shaoyi Metal Technology destaca pola súa integración de CAE avanzado, calidade respaldada pola IATF 16949 e apoio técnico directo dende o concepto ata a entrega, converténdoos nun socio valioso cando o seu proxecto require un desenvolvemento baseado en simulacións e colaboración integral ( Shaoyi Metal Technology ). Aínda así, é esencial verificar como as capacidades de calquera fornecedor se axustan á súa froita de prensas, mestura de pezas e necesidades continuas.

os mellores resultados no estampado de metais en produción obtéñense elixindo o proceso e fornecedor axeitados para as túas necesidades específicas—equilibrando a experiencia técnica en estampado, a profundidade da simulación e sistemas de calidade probados.

Ao empregar este enfoque estruturado, estarás mellor preparado para navegar polo mundo dos fabricantes de matrices de estampación e troquel de precisión e estampación fornecedores. Sexa cal sexa o teu foco—automoción, electrónica ou compoñentes industriais—aliñar as túas eleccións de proceso e socio cos requisitos do teu proxecto asegurará resultados sólidos e reproducibles en cada traballo. A continuación, rematarémolo con estratexias prácticas para a mantemento e planificación do ciclo de vida—para que os teus troques ofreza valor desde o primeiro impacto ata o millonésimo.

Planificación do Mantemento e do Ciclo de Vida e Próximos Pasos Intelixentes no Estampado con Troques

Mantemento Preventivo e Frecuencia de Inspección

Xa te aconteceu que un conxunto de troques perfectamente axustado comezou de súpeto a producir pezas fóra de especificacións ou, o que é peor, parou a liña de produción? É aquí onde entra en xogo o mantemento proactivo. O coidado preventivo é a columna vertebral das operacións fiábeis, mantendo así o teu forxeado e selado funcionamento matriz de estampación de metal e ferramentas en condicións óptimas mentres se minimizan sorpresas costosas. Ao ceñirse a unha rutina estruturada, detectarás problemas menores antes de que se convertan en paradas importantes ou reparacións costosas.

• Diario: Inspecciona os elementos de fixación, molas e desgaste do punzón; verifica o aliñamento da matriz e a altura de peche; confirma a entrega de lubricación; comproba a correcta eliminación de recortes; proba os sensores e os sistemas de protección da matriz.
• Semanal: Limpia todas as superficies de traballo; revisa a acción do expulsor; observa ruídos ou vibracións anormais; reelabora o aliñamento segundo sexa necesario.
• Mensual: Realiza inspeccións detalladas para detectar fisuras, lascas ou desgaste excesivo; afiña e recondiciona os bordes cortantes; realiza probas avanzadas (ultrasons/partículas magnéticas) para detectar fallos ocultos; revisa as condicións de lubricación e das fendas.

As verificacións rutineiras e o afiado, limpeza e lubricación sistemáticos non só estenden a vida útil de troqueles de estampación de chapa senón que tamén axudan a manter unha calidade de pezas consistente e reducen as paradas non planificadas.

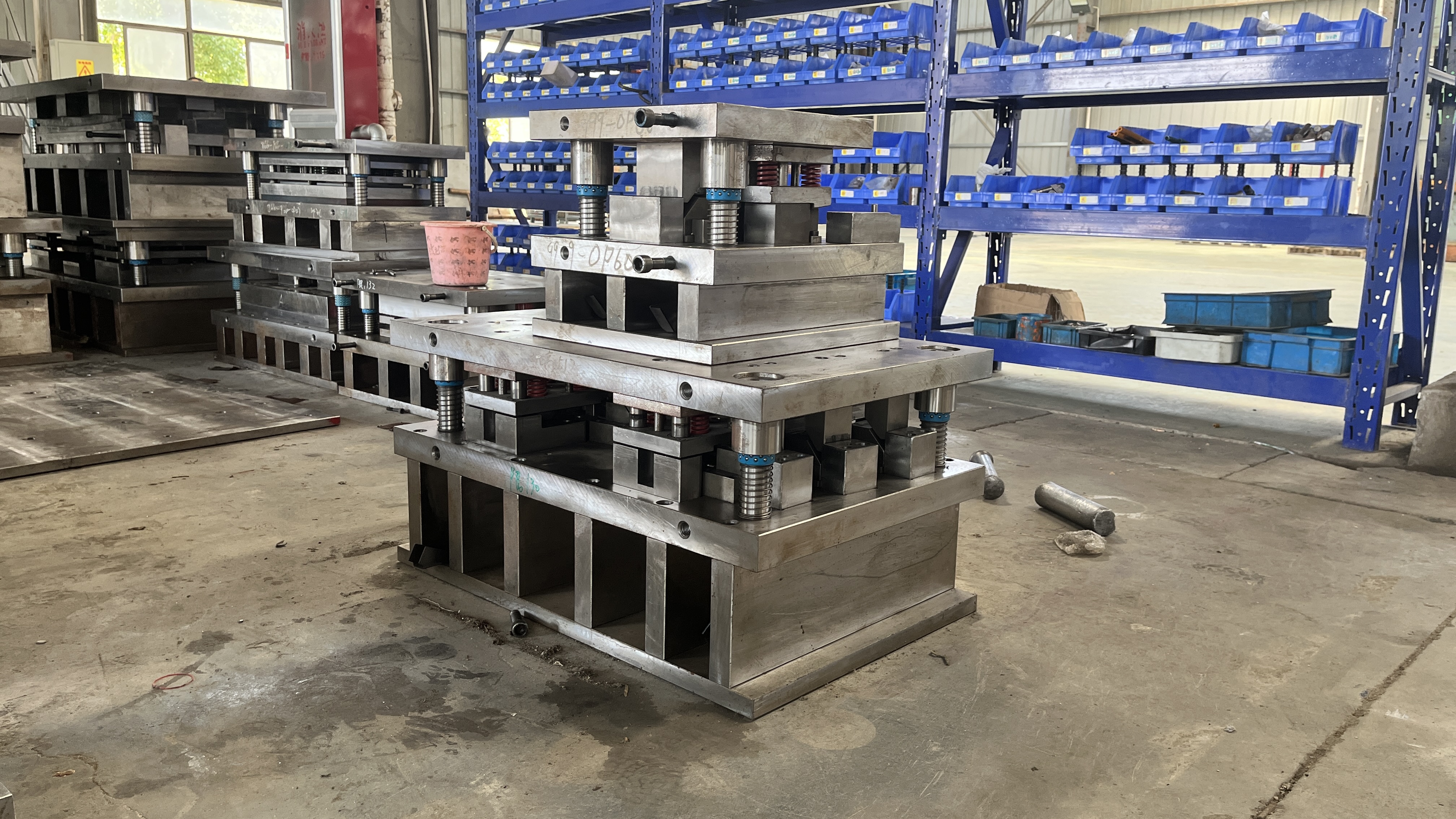

Estratexia de almacenamento, manipulación e reparación

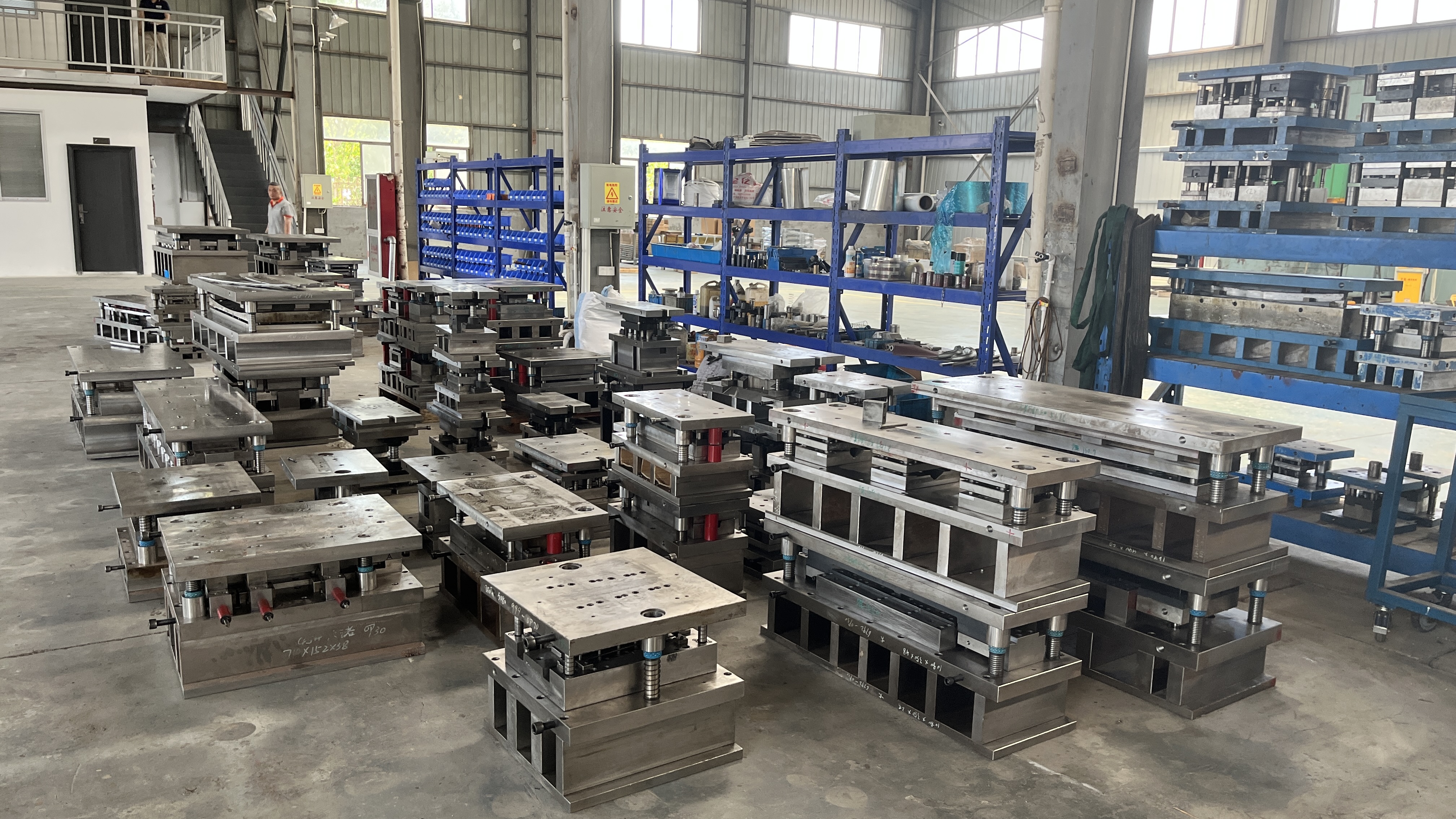

Parece sinxelo, pero o xeito no que almacenas e manipulas o teu conxuntos de matrices poden determinar a súa duración. Almacene sempre os troqueis en zonas limpas e secas para previr a corrosión e danos accidentais. Utilice equipos adecuados de elevación e cubertas protectoras durante o transporte. Cando un conxunto de troqueis sae da prensa, debe realizarse unha inspección exhaustiva para determinar se é necesario levar a cabo mantemento rutineiro ou reparacións máis extensas. Priorice as reparacións usando unha árbore de decisión—resolvendo primeiro os problemas urxentes como fallas que deteñan a produción, seguidos das melloras na calidade e tarefas de mellora continua.

Documente todas as reparacións e actividades de mantemento nun sistema centralizado de ordes de traballo. Isto non só simplifica a programación e a priorización, senón que tamén constrúe un historial valioso para solución de problemas futuros e optimización de procesos. Compartir comentarios das reparacións de troqueis co departamento de enxeñaría garante que os problemas recorrentes sexan abordados en deseños futuros matrices de moldaxe ou deseños de pezas.

Métricas operativas que impulsan a calidade e o custo

Preguntábase como medir a eficacia da súa estratexia de mantemento? Centre-se nun conxunto de métricas clave que están directamente relacionadas coa saúde do proceso, a calidade e a eficiencia de custos. Aquí ten unha táboa práctica para guiar ao seu equipo:

Utiliza estas métricas para impulsar a mellora continua no teu ferramentas de estampación de metal programa e alinear a adquisición, enxeñaría e operacións en obxectivos compartidos.

«O rexistro das aprendizaxes obtidas nas probas e os detalles de reparación directamente nas notas de CAD/CAE garante que as futuras construcións partan de suposicións melloradas, reducindo problemas repetidos e axudando á evolución dos procesos de troquelado e estampación en cada ciclo.»

Colaboración para o soporte no ciclo de vida

Cando o seu proxecto require calidade certificada segundo IATF 16949, simulación avanzada de CAE e soporte integral ao longo do ciclo de vida—desde o prototipo ata a produción en masa—considere traballar cun socio como Shaoyi Metal Technology . A súa aproximación ao forxeado e selado combina unha profunda colaboración en enxeñaría con bucles robustos de retroalimentación dixital, garantindo que o seu troqueles de estampación de chapa ofreza resultados consistentes incluso nas aplicacións máis exigentes.

Ao investir en mantemento preventivo, estratexias de reparación estruturadas e métricas accionables, maximizará a vida útil e o valor de cada conxunto de troques. Isto pecha o ciclo do seu proceso de estampado con troque—asegurando que cada peza, cada execución e cada mellora constrúan unha base máis forte para o éxito futuro.

Preguntas frecuentes sobre o estampado con troque

1. Que é unha troque no estampado?

Unha troque no estampado é unha ferramenta de precisión personalizada utilizada para cortar e conformar chapa metálica en formas ou perfís específicos. Funciona en conxunción cunha prensa e un punzón para dar forma a pezas metálicas de maneira precisa e consistente, asegurando o control dimensional para a fabricación en gran volume.

2. Como difire o estampado con troque do corte con troque?

A estampación de troquel implica operacións de formado e corte para crear pezas tridimensionais a partir de chapa metálica, mentres que o corte de troquel centrase no corte de formas planas sen formado. A estampación de troquel é esencial para pezas que requiren dobras, reboros ou características embutidas, mentres que o corte de troquel adoita usarse para compoñentes planos como xuntas.

3. Caíntos tipos principais de troqueis de estampación existen e cando se usan?

Os tipos principais son troqueis progresivos, de transferencia e compostos. Os troqueis progresivos son ideais para pezas de alto volume e múltiples etapas; os troqueis de transferencia adecúanse mellor a formas máis grandes ou complexas; os troqueis compostos son os mellores para pezas planas que necesitan múltiples características nun só movemento da prensa. A elección depende da xeometría, o volume e a complexidade da peza.

4. Como se selecciona o material axeitado para a estampación de troquel?

A selección do material depende da conformabilidade, o rebote, as necesidades de acabado superficial e os requisitos de aplicación. Os aceros ofrecen resistencia pero precisan controlar o rebote, o aluminio require unha lubricación coidadosa para evitar agarrotamentos, e as ligazóns de cobre necesitan protección superficial. Consulte sempre as fichas técnicas dos materiais e as directrices de proceso para obter resultados óptimos.

5. Qué prácticas de mantemento prolongan a vida dos troqueis de estampación?

O mantemento eficaz inclúe inspeccións rutineiras, limpeza, lubricación e reparacións oportunas. As verificacións diárias e periódicas axudan a detectar cedo o desgaste ou desalineacións. Documentar todas as actividades de mantemento e integrar os comentarios nas melloras de deseño garante a fiabilidade a longo prazo do troquel e a calidade das pezas.
