Fundamentos do Estampado Metálico Progresivo

Que é o estampado metálico progresivo?

Xa te preguntaches como se fan millóns de pezas metálicas idénticas e de alta precisión de forma tan eficiente? O estampado metálico progresivo é a resposta: un proceso fundamental na fabricación moderna. Pero en que consiste un proceso de estampado deste tipo, e como se diferencia doutros métodos?

O estampado metálico progresivo é un proceso altamente automatizado no que unha tira de metal alimentada en rolo avanza a través dunha serie de troqueis, cada estación realizando unha operación específica, para producir de forma eficiente pezas acabadas en secuencia.

En esencia, unha longa fenda de chapa metálica (o rolo) introdúcese nunha prensa de estampado. Esta fenda móvese paso a paso a través dun troquel progresivo, onde cada estación fai orificios, dobra, forma ou recorta o metal. Cando a fenda chega ao final da ferramenta, a peza acabada córtase e sepárase—lista para usar. Este método emprégase amplamente para fabricar pezas complexas e de alto volume en industrias como a automobilística, a electrónica e a aerospacial.

Por que os fabricantes elixen o utillaxe progresivo

Soa complexo? De feito, o estampado progresivo simplifica a produción tanto para pezas sinxelas como para as máis intricadas. Comparado co utillaxe de impacto único ou por etapas, no que cada operación se realiza por separado, o estampado progresivo combina todos os pasos nun só proceso optimizado. Isto non só aumenta a eficiencia senón que tamén mellora a consistencia e a seguridade.

• Alto rendemento—é posíbel producir miles de pezas por hora, dependendo da complexidade da peza e do material
• Menor custo por peza en volumes altos, grazas á automatización e ao manexo manual mínimo
• Precisión posicional consistente, xa que cada estación está precisamente aliñada dentro do mesmo conxunto de troquel.
• Capacidade para manexar características complexas e tolerancias estreitas nun só paso.
• Versatilidade de material—funciona con aceiro, aluminio, cobre e máis.

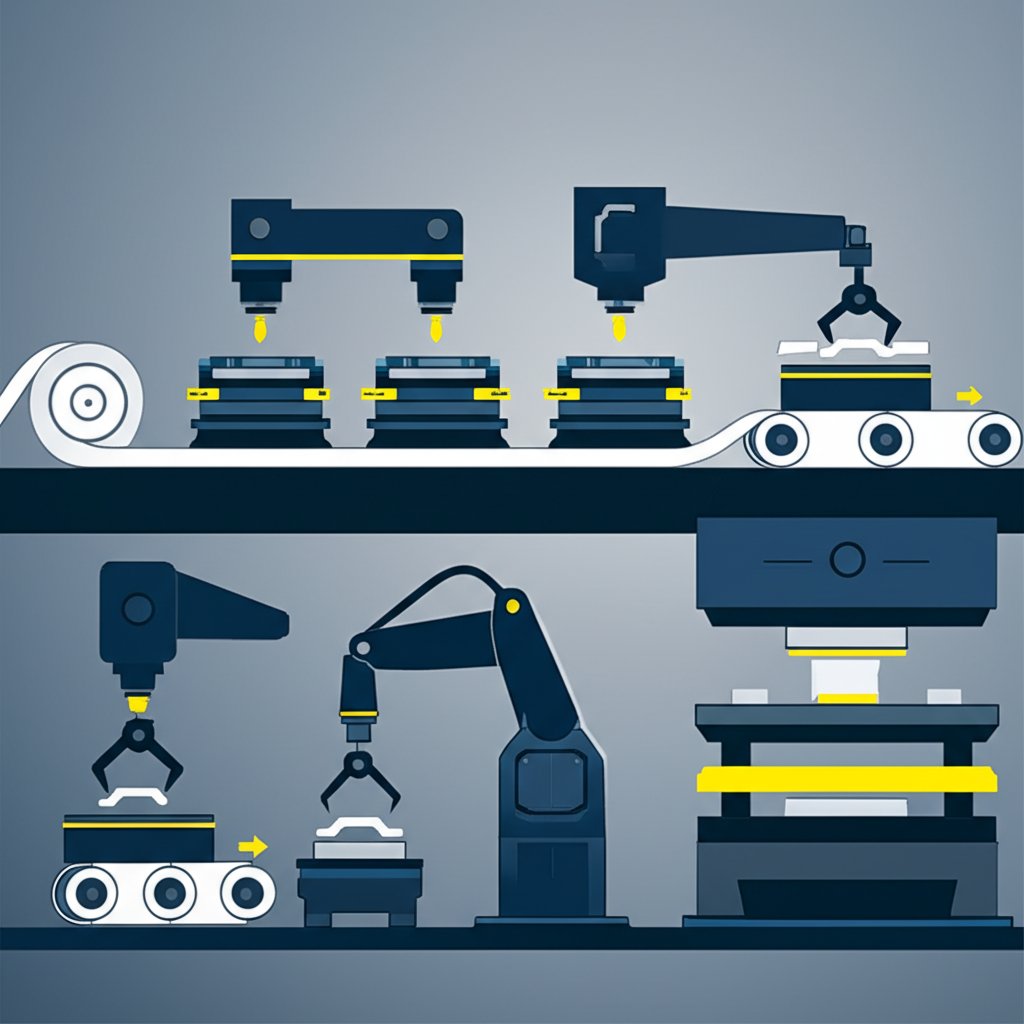

Como se diferencia o troquelado progresivo dos troqueis de transferencia e compostos

Se é novo na conformación de metais, pode estar preguntándose: "Que son os troqueis na fabricación?" No estampado de metais, un troquel é unha ferramenta especializada que forma ou corta o metal. O estampado con troquel progresivo utiliza un único conxunto de troqueis con múltiples estacións, mentres que o estampado con prensa de transferencia e os troqueis compostos manipulan as pezas de forma diferente.

• Punzonado progresivo: A banda permanece unida durante todo o proceso, avanzando a través de cada estación antes de que a peza finalizada sexa cortada.
• Estampado con prensa de transferencia: As pezas sepáranse da banda ao principio e transfírense individualmente entre estacións—ideal para formas máis grandes ou máis tridimensionais.
• Cortes compostos: Ocórrense múltiples operacións nunha única estación, normalmente para pezas máis sinxelas ou cando só se necesitan algunhas características.

O estampado progresivo destaca pola súa repetibilidade e eficiencia de custo en producións de alto volume, mentres que os troqueis de transferencia e compostos poden ser máis axeitados para outros tipos de pezas ou volumes máis baixos.

Beneficios principais e casos de uso típicos

Por que deberían os enxeñeiros e compradores considerar o estampado por troquel progresivo? O proceso está deseñado para fiabilidade, control de custos e seguridade. A alimentación automatizada e as protecións integradas minimizan a intervención manual, reducindo o risco de lesións e asegurando que cada peza cumpra estritas normas de calidade. Observará o estampado progresivo en todo tipo de aplicacións, desde soportes automotrices ata conectores electrónicos—en calquera lugar onde o alto volume e a consistencia sexan críticos.

1. A bobina cárgase no alimentador
2. A banda avanza cara ao troquel progresivo
3. Cada estación realiza unha operación única (perforación, dobrado, conformado, etc.)
4. A peza final córtase e expúlsase
5. A inspección de calidade garante que se cumpran as normas

Busca exemplos de estampado? Pensa en compoñentes de cintos de seguridade para automóbiles, terminais eléctricos ou soportes para electrodomésticos—todos son produtos nos que o estampado metálico progresivo destaca.

Ao comprender en qué consiste un proceso de estampado e como funcionan as matrices progresivas, estarás listo para explorar o resto desta guía con confianza. A continuación, profundizaremos na anatomía dunha matriz progresiva e no que fai que estas ferramentas sexan tan efectivas para a fabricación de alta produción.

Compoñentes da matriz progresiva e deseño da banda

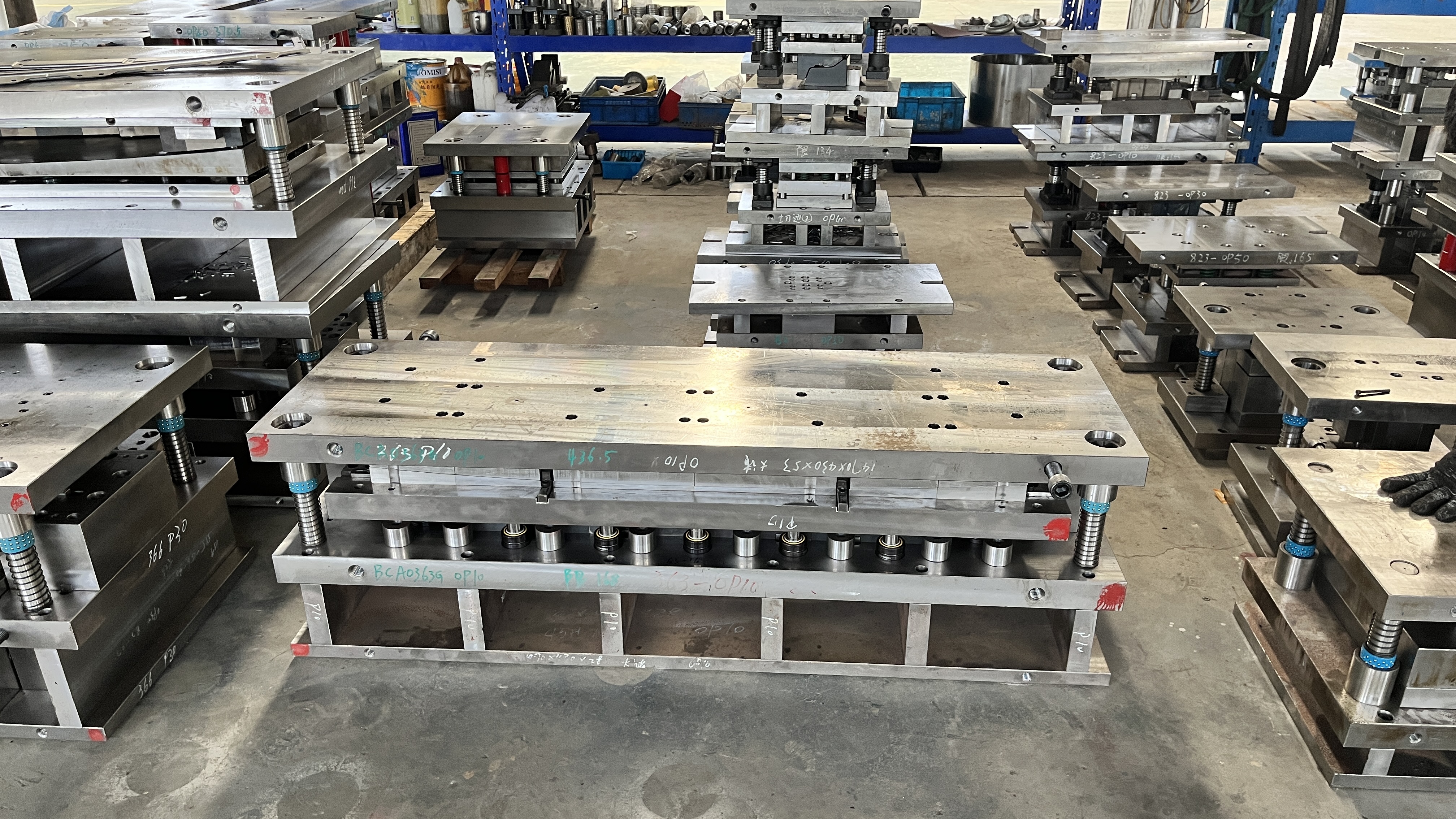

No interior dun conxunto de matriz progresiva

Imaxinaches algunha vez o que hai no interior dunha matriz de estampado progresivo e como se combinan todas esas características complexas para crear pezas a velocidade do raio? Vamos descompor a anatomía dunha matriz progresiva e analizar como os seus compoñentes traballan en harmonía para obter resultados precisos e de alta produción.

• Deseño da banda: O mapa que define como se move a banda metálica e onde se forma ou corta cada característica.
• Guías: Pins que rexistran a posición da fenda, asegurando que cada estación se aliñe perfectamente en cada golpe de prensa.
• Portadores: A trama conectante que mantén as pezas unidas á fenda mentres percorren o troquel.
• Elevadores: Dispositivos que elevan ou soportan a fenda ou peza durante certas operacións, evitando deformacións ou atascos.
• Expulsadores: Placas ou mecanismos que manteñen a fenda prensada e axudan a soltala dos punzóns despois de cada operación.
• Punzóns e troqueis: O corazón de cada estación: os punzóns cortan ou conforman o metal, mentres que os troqueis fornecen a cavidade correspondente.
• Corte final: A estación final que separa a peza rematada da fenda portadora.

Compoñentes clave dos troques progresivos explicados

Imaxina o troque de estampado progresivo como unha liña de montaxe ben coordinada, onde cada compoñente desempeña un rol específico. Aquí tes unha vista xeral rápida dos compoñentes esenciais do troque de estampado que atoparás:

Componente	Obxectivo	Notas de configuración
Pilotos	Localizar e rexistrar con precisión a banda en cada estación	Fundamental para manter a exactitude entre pezas
CARRIERS	Conectan as pezas e transpórtanas a través do troque	Deben ser suficientemente resistentes para evitar flexións; deseñar tendo en conta o grosor do material
Elevadores	Sostén ou eleva a banda/peza durante o conformado	Axudan a previr deformacións, especialmente en xeometrías complexas
Despellejadores	Mantén a faixa no seu lugar e retíraa dos punzóns	A forza do expulsor debe equilibrar suxeición e liberación; en exceso pode deformar as pezas
Punzóns	Tallar ou conformar formas na faixa	Debe aliñarse con precisión coas cavidades da troqueladora para evitar desgaste e manter a calidade do bordo
Punzones	Proporcionan cavidades para operacións de conformado ou corte	A inspección e mantemento regulares estenden a vida útil da ferramenta
Guias/casquillos	Mantén o aliñamento dos compoñentes móviles do troquel	Esencial para alta repetibilidade e lonxevidade da ferramenta
Sensores	Detecta fallos de alimentación, expulsión de pezas ou desgaste da ferramenta	Integrar para obter comentarios en tempo real e protección do troquel

Distribución da banda, guías e control do paso

A distribución da banda é a base de cada troquel progresivo. Define a secuencia de operacións e o espazamento —coñecido como paso— entre cada peza mentres se move a través do troquel. Facer isto correctamente é crucial tanto para a calidade da peza como para a eficiencia do material.

1. Perforación: As primeiras estacións normalmente fan furados ou ranuras na banda.
2. Formación: As estacións seguintes dobran, estampán ou acuñan o metal para crear a forma desexada.
3. Recorte: Os bordos limpanse ou refinanse para obter a xeometría final.
4. Corte final: A peza acabada séparase da banda transportadora.

As guías introducense cedo no proceso para «fixar» a posición da banda, asegurando que todas as estacións posteriores estean perfectamente aliñadas. É por iso que as guías se consideran un dos compoñentes máis importantes do troquel progresivo para manter tolerancias estreitas e resultados consistentes.

Protección do troquel e conceptos básicos dos sensores

Con tantas pezas móviles, como evita unha punzón de estampado metálico colisións costosas ou alimentacións incorrectas? Os punzones progresivos modernos adoitan incorporar unha variedade de sensores e sistemas de protección:

• Interruptores de fin de curso para comprobar o avance da banda (ideal para velocidades máis baixas)
• Sondas tácteis ou raios de luz para verificar a presenza da peza e a expulsión
• Sistemas de microdetección para un control ultra preciso do movemento e posición do punzón
• Análise de ondas de tonelaxe para detectar forzas anómalas ou desgaste das ferramentas

A integración destes sistemas non só protexe os punzones de estampado senón que tamén permite taxas de produción máis altas con menos interrupcións. As verificacións regulares de aliñamento, a rigidez do conxunto do punzón e os puntos de mantemento accesibles son boas prácticas para manter o seu punzón de estampado metálico funcionando de forma fiabilizable. [The Fabricator]

Ao comprender a función e interacción dos compoñentes de matrices progresivas, estarás mellor preparado para deseñar, especificar ou solucionar problemas en operacións de estampado de alto volume. A continuación, analizaremos como a selección da prensa e as capacidades do proceso están directamente relacionadas co deseño da matriz, asegurando que cada peza cumpra os seus obxectivos de calidade e custo previstos.

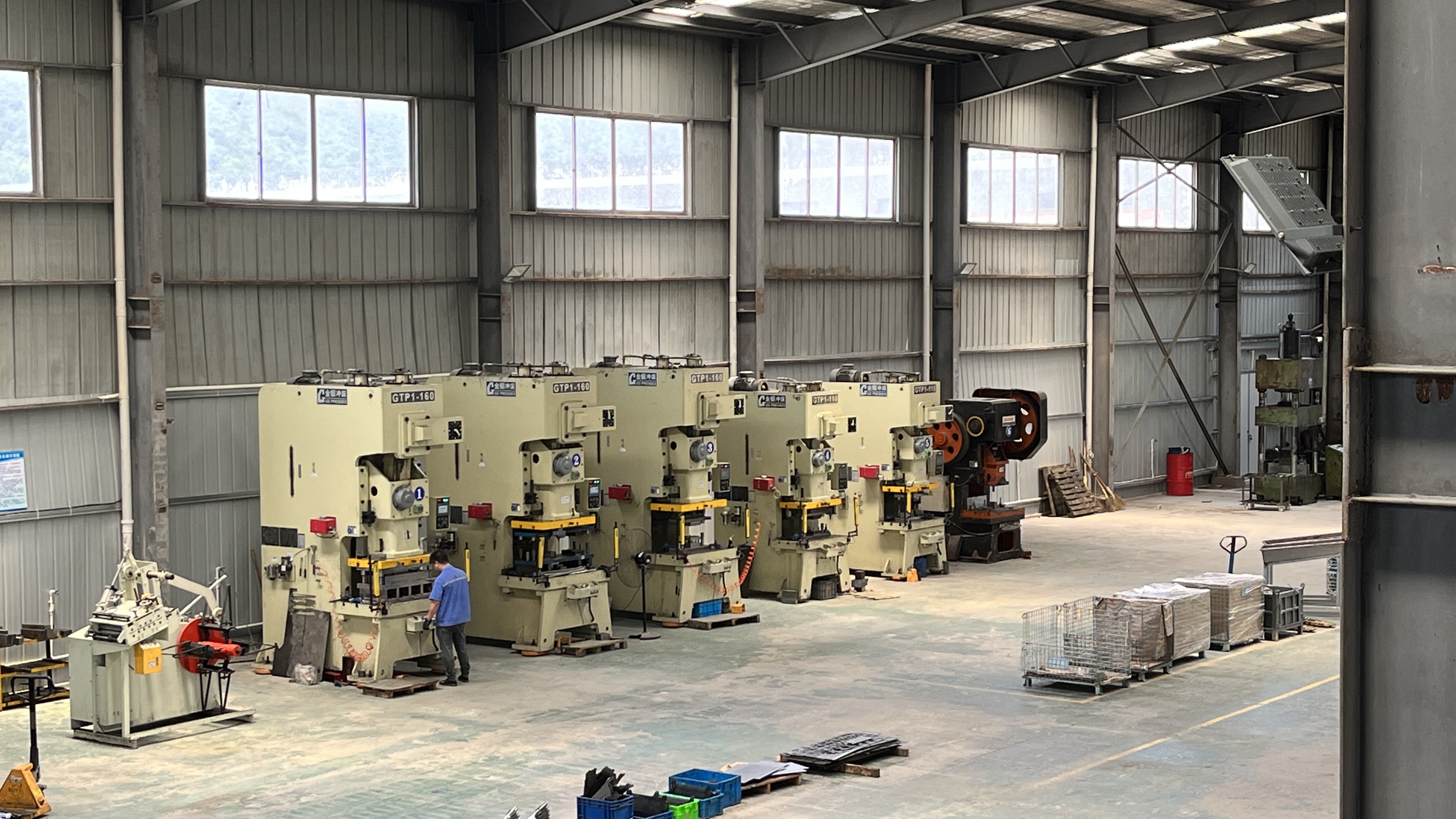

Guía de Capacidades do Proceso e Selección de Prensas

Selección da Prensa de Estampado Adequada

No estampado metálico progresivo, escoller a prensa de estampado axeitada é tan crítico como deseñar a propia matriz. Imaxina que tes a tarefa de producir pezas de alto volume con tolerancias estreitas: debes optar por unha prensa mecánica, hidráulica ou servoaccionada? A resposta depende da xeometría da peza, do material e dos obxectivos de produción.

Atributo da Prensa	Impacto na Calidade da Peza	O que Verificar na Solicitude de Cotação (RFQ)
Tipo de Prensa (Mecánica, Hidráulica, Servo)	Determina a velocidade, flexibilidade e adecuación á complexidade da peza	Relacionar o tipo de prensa coa forma da peza e o volume de produción
Capacidade de tonelaxe	Asegura que a prensa poida soportar a forza total requirida para todas as estacións de troquelado	Calcule a tonelaxe total necesaria, incluíndo todas as operacións e características do troquel
Altura pechada	Debe acomodar o conxunto de troquel e a altura da peza; afecta á vida útil da ferramenta e á seguridade	Verifique que o rango de altura de peche coincida cos requisitos do troquel
Taxa de Carrera (Velocidade)	Inflúe no rendemento e na xeración de calor; velocidades máis altas poden afectar á precisión	Comprobe se a prensa pode manter a velocidade requirida sen sacrificar a calidade da peza
Tamaño e Rigidez da Plataforma	Afecta ao aliñamento do troquel, á flexión e á precisión a longo prazo	Asegúrese de que o tamaño da plataforma soporte a superficie do troquel e minimice a flexión
Integración do Sistema de Alimentación	Afecta ao control da banda, precisión de alimentación e risco de alimentación incorrecta	Confirmar compatibilidade coa máquina de estampado e automatización

Consideracións de Velocidade, Tonelaxe e Altura de Peche

Como saber se unha prensa está á altura da tarefa? Comece calculando a tonelaxe total requirida, que depende da suma de todas as operacións—perforación, conformado, acuñado e máis—en cada estación da prensa de estampado progresivo. O grosor do material, resistencia á tracción e perímetro da peza teñen relevancia. Por exemplo, os aceros de maior resistencia ou materiais máis grosos requiren máis tonelaxe. Se o seu deseño ten moitas estacións, a carga acumulada pode ser considerable, polo que sempre debe sumar os requisitos de cada estación.

A altura de peche—a distancia entre a base da prensa e o carro cando está completamente pechado—debe ser compatible co conxunto de matrices. Se a altura de peche é excesivamente curta ou longa, corre o risco de danar as ferramentas ou obter pezas de mala calidade. Verifique sempre estas especificacións durante o proceso de solicitude de orzamento (RFQ) para a súa prensa de matriz en chapa metálica.

Precisión do sistema de alimentación e control da banda

Xa se viu algunha vez con problemas de alimentación incorrecta ou calidade de pezas inconsistente? O sistema de alimentación adoita ser o culpable. Tanto se está a usar unha prensa de estampado pequena como unha liña de estampado de alta velocidade, o sistema de alimentación debe colocar a banda con precisión—cada vez. Factores como lonxitude de alimentación, anchura do material, tempización da liberación dos guías e a fiestra de alimentación deben estar estritamente controlados. Para o estampado metálico de alta velocidade, os sistemas de alimentación servocontrolados ofrecen a mellor combinación de precisión e programabilidade, pero os sistemas mecánicos poden ser axeitados para traballo máis sinxelo.

• Planicidade e curvatura da bobina de entrada
• Lubricación axeitada para reducir a fricción e o desgaste das ferramentas
• Dirección do rebarbado e calidade do bordo
• Aliñamento da alimentación e encaixe dos pasadores guía

A precisión constante na alimentación é esencial para as operacións de prensas de estampado progresivo, especialmente cando aumenta a velocidade. As alimentacións incorrectas poden levar a colisións no troquel, desperdicio e paradas custosas.

A estabilidade da prensa e a repetibilidade de alimentación adoitan importar tanto como a tonelaxe máxima—non os subestime ao escoller a súa máquina de estampado de matrices.

Cando considerar o estampado de alta velocidade

Está pensando en aumentar a produción? O estampado metálico de alta velocidade é ideal para pezas pequenas e planas onde o volume e a eficiencia son as máximas prioridades. Pero a medida que aumentan as taxas de golpe, xordense compensacións: velocidades máis altas poden incrementar o desgaste das ferramentas, dificultar o control dos rebarbados e requiren un control de proceso máis rigoroso. Non todas as pezas nin deseños de matrices son adecuados para funcionamentos ultra rápidos, polo que debe valorar os beneficios fronte aos posibles riscos de calidade. As prensas accionadas por servomotores e os sistemas avanzados de alimentación adoitan ser as máis adecuadas para o estampado de alta velocidade, equilibrando velocidade con precisión e flexibilidade.

Ao avaliar o seu proceso, lembre que a prensa de estampado axeitada é a base dun estampado metálico progresivo fiabil e eficiente. Na seguinte sección, exploraremos como as eleccións de material e os resultados superficiais inflúen ademais nos seus resultados de estampado e obxectivos de calidade.

Eleccións de Material e Resultados Superficiais no Estampado Progresivo

Estampado de Aliaxes de Aluminio Sen Comprometer as Bordas

Cando ten que seleccionar materiais para o estampado metálico progresivo, a elección vai máis aló do custo. Alguna vez notou como algunhas pezas de estampado de aluminio saen impecables, mentres que outras presentan fisuras nas bordas ou rebarbas excesivas? O segredo reside en comprender como se comporta cada aliaxe baixo as tensións do proceso de estampado de aluminio — e como deseñar a súa matriz e proceso en consecuencia.

Material	Comportamento Típico no Estampado	Notas de Deseño	Consideracións Posteriores ao Proceso
Aluminio e Aliaxes	Excelente conformabilidade, alta relación resistencia-peso, propenso ao retroceso elástico, sensible ao entallo	Usar raios de curvatura máis grandes (3x o acero), ferramentas afiadas para minimizar rebarbas, aumentar o espazo entre punzón e matriz, optimizar o deseño do portador para mellor soporte	Pode requerir desbarbado; a superficie é moi resistente á corrosión; considerar chapado previo ou posterior para conductividade ou aspecto
Cobre	Moi dúctil, excelente para perforación e conformado, resiliencia mínima	Manter tolerancias estreitas, evitar endurecemento excesivo por deformación; deseñar pensando na limpeza do contacto eléctrico	A miúdo sometido a chapado posterior para conductividade; a superficie blanda pode necesitar empaquetado protector
Latón	Boa maleabilidade, dureza moderada, acabado atractivo	Vixiar o agarrotamento; manter superficies da matriz lisas; deseñar para satisfacer necesidades decorativas e funcionais	Pode pulirse ou chaparse; adecuado para aplicacións decorativas e eléctricas
Acero de carbono	Alta resistencia, robusto no conformado, resiliencia moderada	Require maior tonelaxe; frecuentemente necesítase protección contra a corrosión; posíbeis raios máis pechados que o aluminio	Recuberto comúnmente con cinc ou níquel; monitorizar rebordos e zonas afectadas polo calor
Aceiro inoxidable	Excelente resistencia á corrosión, require maior forza de conformado	Usar portadores robustos; planificar un maior desgaste das ferramentas; pode requerir lubricantes especializados	O acabado superficial é crítico para aplicacións médicas/alimentarias; frecuentemente electropolicado ou pasivado

Cobre e Latón en Punzones Progresivos

O estampado progresivo de cobre e o estampado progresivo de latón son populares para compoñentes eléctricos e decorativos. Observarás que a suavidade do cobre permite formas intrincadas e dobras estreitas, pero pode endurecerse por deformación se se forma en exceso. O latón, por outro lado, equilibra a maleabilidade cunha dureza suficiente para características mecánicas. Ambos requiren un mantemento cuidadoso das ferramentas para evitar raiaduras ou agarrotamento superficial, e a súa condutividade significa frecuentemente que o chapado ou limpeza posterior ao estampado é esencial para un funcionamento fiabilizado.

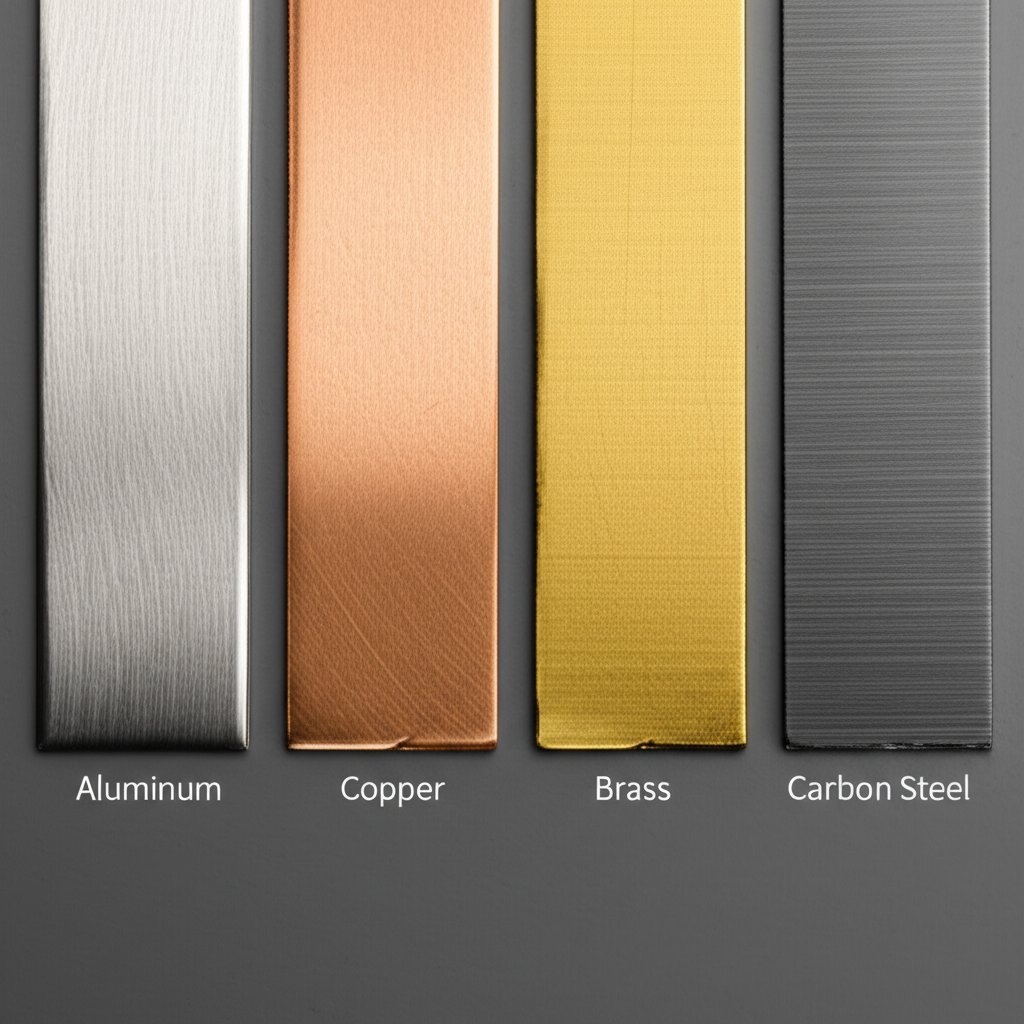

Xestión do Acabado Superficial e da Dirección dos Rebordos

Xa pasou o dedo polas pezas de aluminio estampadas e atopou un bordo afiado? As rebarbas son un subproduto natural do punzonado e conformado, pero o seu tamaño e dirección poden controlarse. Así é como:

• Orientar os bordos críticos lonxe das superficies funcionais ou cosméticas no deseño da banda
• Especificar folgas da matriz e afiación en función do material (o aluminio require punzóns máis afiados e suaves que o estampado progresivo de acero ao carbono)
• Planificar un desbarbado secundario se a calidade do bordo é unha prioridade máxima
• Escoller lubricantes axeitados para reducir o agarrotamento, especialmente para aluminio e latón

Pasos de acabado como a electropulición, chapado ou recubrimento poden mellorar aínda máis a aparencia, suavidade e resistencia á corrosión. Para pezas de aluminio estampadas, poderían ser necesarios tratamentos superficiais para garantir a condutividade eléctrica ou o atractivo visual.

Consello sobre o temple do material, recuperación elástica e conformabilidade

O temple—dureza ou suavidade do metal—affecta directamente a formabilidade e o retroceso. Os tempres máis brandos (recocidos ou condición O) son máis fáciles de formar pero poden non manter tan ben a forma. Os tempres máis duros resisten a deformación pero poden rachar se os plegados son demasiado axustados. Para troques de estampado de aluminio, espérese un maior retroceso ca co estampado progresivo de acero ao carbono; compense dobrando en exceso ou axustando a xeometría da troque.

• Fai utilice raios máis grandes para o aluminio e as aleacións de alta resistencia para evitar rachaduras
• Fai aplique lubricantes estables e de alta calidade para previr agarrotamento, especialmente no proceso de estampado de aluminio
• Fai escoita o temple axeitado para os seus requisitos de conformado e uso final
• Non non subestime a necesidade dun acabado secundario se a calidade do bordo ou a aparencia superficial é crítica
• Non non ignore a dirección do grano do material—especialmente para estirados profundos ou formas complexas
• Non non de por sentado que todo o chapado debe facerse despois do estampado; ás veces a tira pre-chapada mellora a eficiencia e reduce operacións secundarias

Ao comprender como responde cada material ao estampado progresivo, pode deseñar mellor sistemas de portadores, organizar as estacións de forma máis eficaz e entregar pezas que cumpran os requisitos funcionais e cosmeticos. A seguir, vexamos como estas realidades dos materiais se traducen en regras prácticas de DFM e métodos de deseño de matrices para o seu próximo proxecto de ferramentas progresivas.

Regras de DFM e Métodos de Deseño de Matrices para Pezas Progresivas

Aspectos Esenciais do Deseño para Fabricabilidade

Xa intentou levar un deseño de peza excelente directamente á produción, só para atopar un muro coa fabricabilidade? No deseño de matrices de estampado progresivo, algunhas decisións iniciais poden facer ou desfacer a eficiencia, o custo e a calidade do seu proxecto. Recorramos xuntas as regras esenciais que conectan o concepto cunha ferramenta e matriz de estampado robusta e de alta produción.

1. Defina os requisitos funcionais desde o inicio: Que debe facer a peza e cales son as súas características críticas para a calidade?
2. Seleccione o seu material: Confirmar o grosor, tratamento térmico e acabado superficial. Isto afectará os radios de dobrezado, tamaños de furos e deseño do portador.
3. Establecer referencias: Escoller as características de referencia primaria, secundaria e terciaria para unha medición e control consistentes ao longo do proceso de estampación.
4. Planificar as características do portador e guía: Engadir furos guía e portadores para manter a banda aliñada e as pezas estables mentres se moven a través da matriz.
5. Comprobar os radios mínimos de dobrezado: Como regra xeral, establecer o radio interior de dobrezado igual ou maior que o grosor do material—especialmente para metais dúctiles. Para ligazóns máis duras, facer probas con prototipos ou simulacións antes de finalizar.
6. Espaciar adequadamente furos e dobrezados: Manter os furos a polo menos dúas veces o grosor do material de calquera bordo ou dobrezado para evitar distorsións. Manter un espazo adecuado entre as características.
7. Secuenciar dobrezados e formas: Organiza as operacións de conformado de menos a máis severas, e evita dobrar despois de punzonar preto dos buratos para reducir o desgarro.
8. Incluír alivios: Engade muescas, ranuras ou alivios nas liñas de dobrez para previr fisuración e distorsión.
9. Revisar con simulación: Utiliza ferramentas CAD e FEA para validar a conformabilidade, resistencia do portador e distribución da banda antes da liberación da ferramenta.
10. Preparar un paquete RFQ completo: Inclúe debuxos 2D, GD&T e un patrón plano con distribución da banda para solicitar orzamentos ao teu corte de chapa metálica.

Converter a túa peza nunha distribución progresiva de banda

Imaxina que tes un modelo 3D rematado. Que fas agora? Para preparar a túa peza para ferramentas progresivas, necesitarás «desdobrala» nun patrón plano e logo distribuír como se procesará paso a paso.

• Comeza coa forma plana—esta é a forma bruta antes de calquera conformado.
• Delimitar cada operación: punzonado, recorte, dobrado, estampado, etc.
• Determinar o paso (distancia entre pezas) e engadir furos guía ao principio da secuencia para un rexistro preciso.
• Deseñar portadores para conectar as pezas ata o corte final; para bandas finas ou flexibles, reforzar os portadores con nervios ou cordóns segundo sexa necesario.
• Planificar a eliminación de desperdicios — asegurarse de que os desechos e estruturas poden expulsarse de forma segura sen interferir co soporte da punzona.

Acertar co deseño do chapeado é esencial para maximizar o aproveitamento do material e garantir un avance fiabil no útil de estampación e na punzona.

Raios, Alivios e Normas de Secuencia de Dobrado

Cal é a mellor forma de evitar fisuras, rebordos ou pezas deformadas? Seguir estas directrices prácticas:

• Raios de dobrado: O raio interior mínimo debe coincidir co grosor do material para metais dúctiles; para aliñas menos conformables, aumentar o raio e verificar con mostras de proba.
• Distancia entre furo e bordo: Manter os furos a unha distancia mínima de dúas veces o grosor respecto a calquera bordo ou dobrez — espazamentos máis curtos supoñen risco de estiramento ou distorsión.
• Relevos nas curvas: Engadir muescas de relevo nas liñas de dobrado para evitar rasgaduras, especialmente en curvas afiadas ou profundas.
• Dobrar despois de punzonar: Secuenciar as operacións de xeito que os buratos sexan punzonados antes do dobrado, minimizando o risco de deformación dos buratos.

Característica	Directriz recomendada
Persiás	Orientar na dirección do grano; previr ángulo de desbaste; separación das curvas/bordos
Relevos	Manter a profundidade do relevo inferior a 3 veces o grosor do material; manter transicións suaves
Lingüetas	Largura ≥ 2 veces o grosor; evitar esquinas internas afiadas; proporcionar alivio na base

Seguir estas directrices durante o deseño de troqueis para estampado de metal axudará a evitar os defectos máis comúns—como fisuras por dobrado, distorsión de furados e rebordos excesivos—mentres se mellora a consistencia das pezas.

Consideracións sobre debuxo e GD&T

Os debuxos claros e precisos son a base dun deseño eficiente de troqueis progresivos. Asegúrese de:

• Definir todas as características de referencia e dimensións críticas
• Aplicar tolerancias xeométricas (GD&T) ás características máis importantes para a función e montaxe
• Incluír vistas do patrón plano, distribución da banda e detalles do portador no seu paquete de solicitude de orzamento (RFQ)
• Especificar todos os acabados superficiais, características especiais e procesos secundarios

A colocación efectiva dos furados guía e un control robusto de datos na distribución da banda son claves para obter calidade reproducible—faga isto ben, e a súa ferramenta e troquel de estampado ofrecerán resultados consistentes peza tras peza.

Ao aplicar estas boas prácticas de deseño para fabricación e deseño de matrices, asegurarás que o teu próximo proxecto de ferramentas progresivas transite sen problemas do deseño á produción. Preparado para ver como a resolución de problemas e a optimización poden mellorar aínda máis o teu proceso de estampaxe? A seguinte sección ofrece solucións prácticas para os desafíos comúns na fabricación.

Resolución de Problemas e Optimización en Ferramentas Progresivas

Redución de Rebarbas e Mellora da Calidade das Bordas

Xa notaches rebarbas afiadas ou bordos ásperos nas pezas estampadas? Estes problemas non só afectan á aparencia, senón que tamén poden provocar problemas posteriores no ensamblaxe. Nas ferramentas progresivas, as rebarbas adoitan deberse a punzóns de estampaxe desgastados, folgas excesivas na matriz ou lubricación inadecuada. Abordar estes factores é clave para obter resultados consistentes e de alta calidade.

Síntoma	Causa Probable	Acción Correctiva
Rebarbas nas bordas das pezas	Desgaste do punzón/matriz, folga excesiva, deseño inadecuado do punzón	Afiar ou substituír os punzóns de estampaxe desgastados Reducir a folga da matriz ao valor óptimo para o material Aplicar recubrimentos nos punzóns ou usar xeometrías de punzóns anti-rebarbas Usar dispositivos de sopro de aire para limpar os residuos da cavidade do troquel
Pezas deformadas ou distorsionadas	Forza incorrecta do expulsor, soporte irregular do portador, secuencia incorrecta de dobrados	Axustar a forza do expulsor para un agarre seguro pero sen danos Revisar o deseño do portador e soporte no conxunto de troquelado Volver ordear os dobrados na ferramenta por etapas para minimizar o esforzo
Atascos de material ou desalineación da alimentación	Avería do alimentador, curvatura da bobina, pilotas desgastadas, seguimento incorrecto da banda	Recalibrar ou reparar o sistema de alimentación Substituír pilotas e guías desgastadas Comprobar a planicidade da bobina e o estado das bordas Axustar o seguimento da banda e o momento de tracción do punzón guía
Fallo prematuro do punzón/troquel	Lubricación insuficiente, selección incorrecta de material, falta de mantemento regular	Aplicar lubricantes de alta calidade de forma regular Verificar a dureza do material e a súa compatibilidade co deseño do troquel Implementar rutinas programadas de afiación e inspección
Desvío dimensional en series longas	Desgaste do punzón/troquel, cambios de temperatura, lotes de material inconsistentes	Monitorizar e substituír proactivamente os compoñentes desgastados das ferramentas Estabilizar a temperatura e humidade da oficina Rastrexar os cambios de lote do material e axustar a configuración das matrices segundo sexa necesario

Prolongar a vida útil das ferramentas mediante un mantemento intelixente

A durabilidade das ferramentas é un sinal distintivo da eficiencia nas ferramentas de estampado metálico. Pero como asegurarse de que o investimento en fabricación de matrices para estampado rende no longo prazo? Trátase todo de mantemento preventivo e documentación. Aquí ten unha secuencia sinxela que pode seguir:

• Inspeccionar e afiar punzóns e matrices en intervalos establecidos en función dos impactos ou do tempo
• Comprobar e substituír pilotais, guías e buxes desgastados
• Limpar e lubricar regularmente os compoñentes móviles
• Verificar as molas expulsoras e os elevadores para garantir unha forza constante
• Documentar todas as accións de mantemento e actualizar os rexistros de servizo

A consistencia e a documentación axudan a detectar tendencias de desgaste, programar paradas e previr fallos inesperados. De acordo coas mellores prácticas, a mellora continua no mantemento —como adoptar novos recubrimentos ou materiais— pode prolongar aínda máis a vida útil das ferramentas e mellorar a uniformidade das pezas.

Resolver problemas de alimentación e pilotaxe

Cando experimenta atascos de chapa, alimentacións incorrectas ou colocación irregular das pezas, é momento de revisar o seu sistema de alimentación e a estratexia de pilotaxe. A ferramenta de estampo progresivo depende dun avance e rexistro precisos da chapa en cada estación da ferramenta. Aquí ten como manter todo funcionando sen problemas:

• Asegúrese de que os pilotos están afiados e teñen o tamaño correcto para os furacos da chapa
• Comprobe o desgaste dos casais guía e buxes, substituíndo se é necesario
• Axuste o tempo de tracción do piloto para permitir un enganche seguro antes do movemento da prensa
• Supervise o seguimento da chapa e engada sensores para detectar alimentacións incorrectas ou problemas de expulsión
• Calibre os axustes do alimentador para cada cambio de material e espesor

Revisar regularmente estes factores axudará a estabilizar a alimentación e reducir o risco de colisións costosas das ferramentas.

Controlar a deriva de tolerancia en producións longas

Xa tivo unha execución que comezou perfectamente, só para ver como as dimensións se desvían despois de miles de ciclos? A ferramenta de estampado progresivo é sensible ao desgaste gradual, aos cambios ambientais e á variabilidade do material. Para minimizar a deriva de tolerancias:

• Estableza verificacións de CEP (control estatístico de procesos) nas características críticas
• Agende inspeccións intermedias para comprobar o desgaste dos punzóns/troqueis e a posición da banda
• Mida a temperatura e a humidade na zona de estampado
• Estandarice os lotes de material e documente calquera cambio nas súas propiedades

Mediante o seguimento proactivo destas variables, detectará problemas antes de que orixinen desperdicios ou paradas.

Lembre sempre: alterar as folgas entre punzón e troquel afecta á tonelaxe necesaria na prensa e á calidade do bordo da peza. Valide calquera cambio nun ensaio controlado antes de pasar á produción completa.

Coas seguintes estratexias de resolución de problemas e optimización, as ferramentas para estampar metais proporcionarán resultados fiáveis e de alta calidade, incluso en entornos exigentes e de alto volume. No seguinte capítulo, axudarémoslle a decidir cando son mellor as ferramentas progresivas fronte a alternativas como as matrices de transferencia ou compostas, para que poida tomar decisións de fabricación informadas e rentables.

Elixir entre ferramentas progresivas, de transferencia e outras alternativas

Cando o estampado con matriz progresiva é a mellor opción

Alguén preguntouse por que algunhas pezas estampadas se fabrican en millóns con notable consistencia, mentres que outras requiren máis atención especializada? A elección do proceso de estampación adecuado trata de facer coincidir as características da peza, os volumes de produción e as necesidades de tolerancia coas vantaxes de cada método. A estampación progresiva é a opción habitual para pezas de alta produción e complexidade moderada onde o custo por peza e a repetibilidade son prioridades principais. Se está fabricando compoñentes planos ou lixeiramente conformados—pense en soportes, conectores ou clips—especialmente no proceso de estampación automotriz, os troqueis progresivos ofrecen velocidade e eficiencia difíciles de superar.

Comparación entre troqueis de transferencia e compostos

Pero que ocorre se a súa peza ten formas profundas, roscas ou formas intrincadas que unha punzón progresivo non pode manexar? É aquí onde entran en xogo o estampado por punzón de transferencia e o estampado por punzón composto. No estampado por punzón de transferencia, cada peza séparase cedo da banda e móvese individualmente a través de cada estación usando "dedos" mecánicos. Isto permite operacións máis complexas—como embutición profunda ou formación de nervios e ranuras—que os punzóns progresivos non poden acadar. O punzón de transferencia tamén é o método preferido para pezas grandes e tridimensionais ou aplicacións tubulares, e é suficientemente flexible tanto para series curtas como longas, aínda que os custos de configuración e operativos poden ser máis altos debido á maior complexidade.

O estampado por punzón composto, por outro lado, é o mellor para pezas sinxelas e planas—como arandelas ou calzas—nas que múltiples características poden punzonarse nun só golpe. Os punzóns compostos ofrecen unha excelente precisión e eficiencia do material, pero non son adecuados para pezas con dobreces ou formas que requiren múltiples operacións secuenciais.

Proceso	Complexidade da peca	Adequación ao volume	Capacidade de Tolerancia	Flexibilidade do utillaxe	Opcións secundarias necesarias	Factores de custo
Estampado de matrices progresivas	Moderada a alta (formado plano/superficial)	Alta	Apretado, reproducible	Baixo (utillaxe dedicado)	Mínimo	Investimento en utillaxe, alta eficiencia á escala
Estampado por Transferencia	Alto (estirado profundo, formas complexas)	Baixo a alto	Alto, con características complexas	Medio (estacións modulares)	Posible (para formas complexas)	Custo de configuración e operativo, flexibilidade
Estampación con troque composto	Baixo (simple, plano)	Baixa a media	Moi apertado (precisión dun só trazo)	Baixo (utillaxe dedicado)	Rara vez	Eficiencia do material, simplicidade das ferramentas
Embutido profundo	Moi alto (copos, latas)	Media a Alta	Moderada a estreita	Baixo	Posible (recorte, perforación)	Ferramentas e forza da prensa
Corte láser / CNC	Calquera (blancos planos, prototipos)	Baixo (prototipado, personalizado)	Moderado	Moi alto (cambio rápido)	A miúdo (desbarbado, conformado)	Tempo por peza, baixo custo de utillaxe

Estampado progresivo vs. láser e CNC para xeometría e volume

Imaxine que necesita algúns prototipos ou unha xeometría moi personalizada. Nestes casos, o corte por láser ou a mecanización CNC é ideal para entregas rápidas e flexibilidade de deseño. Non obstante, ao aumentar os volumes, o custo por peza destes métodos supera rapidamente a eficiencia do estampado progresivo, especialmente no proceso de estampado automotriz onde son críticos a consistencia e a velocidade. Para a maioría das pezas de alto volume e repetitivas, o estampado con troquel progresivo ou transfer ofrecerá mellores economía e control de proceso.

Estratexias híbridas e utillaxe puente

E se non estás preparado para comprometerche cun utillaxe a grande escala, ou se o deseño da peza pode cambiar? As estratexias híbridas—como usar blanques cortados con láser para as primeiras producións e despois pasar a troqueis progresivos ou de transferencia para a produción en serie—poden colmar esa brecha. Este enfoque permite validar o deseño e o axuste do montaxe antes de investir en utillaxes permanentes, sendo especialmente útil para lanzamentos de novos produtos ou cando as previsións de demanda son incertas.

• Se a túa peza é plana ou ten formas pouco profundas, necesítase en grandes cantidades e require tolerancias consistentes, elixe o estampado con troquel progresivo.
• Se a túa peza é de embutición profunda, ten formas complexas ou necesita ser manipulada individualmente, considera o estampado con troquel de transferencia.
• Para pezas planas sinxelas con múltiples furados ou recortes, e volumes moderados, o estampado con troquel composto pode ser o máis eficiente.
• Para prototipos ou pequenas series, ou cando é probable que haxa cambios no deseño, comeza co corte por láser ou mecanizado CNC.

Conclusión clave: O proceso de estampado axeitado equilibra a xeometría da peza, o volume e o custo—troqueis progresivos para eficiencia en altos volumes, troquel de transferencia para formas complexas, e troqueis compostos para precisión sinxela e plana.

Ao comprender as forzas e limitacións de cada proceso, podes seleccionar con confianza o método máis rentable e fiabil para o teu próximo proceso de estampado na fabricación. Na seguinte sección, axudarémoste a elaborar unha lista de verificación de RFQ e un plan de avaliación de fornecedores—pasos esenciais para garantir un lanzamento sinxelo e unha parcería exitosa nos teus proxectos de estampado automotriz.

Lista de verificación de RFQ, criterios do fornecedor e fluxo de traballo

Modelo de RFQ para estampado progresivo

Ao subministrar estampación metálica progresiva, un paquete claro e completo de solicitude de orzamento (RFQ) é a mellor ferramenta para obter prezos precisos e competitivos e evitar sorpresas costosas no futuro. Imaxina enviar unha solicitude de orzamento e recibir orzamentos comparables, sen brechas ocultas nin especificacións mal entendidas. Aquí explica como facelo posíbel.

1. debuxos da peza en 2D con todas as especificacións do material, tolerancias e dimensións críticas para a calidade
2. modelos 3D (formatos STEP, IGES ou CAD nativos) para xeometrías complexas
3. Volume anual (EAU) e calendario de lanzamento (previsións mensuais/trimestrais)
4. Intervalo de prezo obxectivo e prazo de entrega aceptable
5. Lista de características críticas e requisitos estéticos
6. Instrucións de embalaxe, etiquetado e entrega
7. Nivel requirido de PPAP (Proceso de Aprobación de Pezas de Produción), se corresponde
8. Calquera operación secundaria (desbarbado, chapado, montaxe)
9. Cuestionario de capacidade do fornecedor (ver abaixo)

Proporcionar esta lista desde o principio axuda aos fabricantes de matrices de estampación a orzar rapidamente e con precisión, reducindo o risco de requisitos esquecidos ou pedidos de cambio costosos máis adiante.

Criterios de avaliación do fornecedor que importan

Elixir a fábrica correcta de troquesadoras ou o fabricante de matrices progresivas trata de algo máis que só o prezo. Quere un socio que poida ofrecer calidade, consistencia e apoio mentres o seu proxecto medra. Aquí están as preguntas clave e os criterios para seleccionar fornecedores:

• Posúe o fornecedor certificacións relevantes (IATF 16949 para automoción, ISO 9001 ou específicas do sector)?
• Poden proporcionar deseño e fabricación propios de ferramentas para troquesadoras personalizadas para automoción?
• Ofrecen simulacións avanzadas (por exemplo, CAE, FEA) para predizer o fluxo de material e optimizar a xeometría da matriz?
• Cal é a súa experiencia co seu material e coa complexidade da peza?
• Están equipados para prototipado rápido e producións pequenas antes de pasar á produción en volume?
• Poden demostrar un control de calidade robusto (CMM, sistemas de visión, SPC)?
• Cal é o seu historial en entregas puntuais e resposta rápida?
• Ofrecen revisións de DFM (Deseño para Fabricabilidade) e colaboración en fase inicial co enxeñaría?

Por exemplo, Shaoyi Metal Technology cumpre todos estes requisitos para o proceso de estampado de metais automotrices, ofrecendo certificación IATF 16949, simulación avanzada de CAE, fabricación propia de moldes e apoio colaborativo en DFM. Estas capacidades son cruciais para minimizar os ciclos de proba e garantir que as súas pezas cumpran os rigorosos estándares do sector automoción.

Fornecedor/Servizo	Simulación CAE	Certificación IATF/ISO	Fabricación Propia de Moldes	DFM/Apoio de Enxeñaría	Prototipado	Enfoque Automoción
Shaoyi Metal Technology	Si	IATF 16949	Si	Si	Si	Si
Outros fabricantes de matrices progresivas	Varía	Varía (ISO/IATF)	Varía	Varía	Varía	Varía
Fabricantes xerais de matrices de estampado	A veces	Xeralmente ISO	A veces	A veces	A veces	A veces

Fluxo de Traballo desde Prototipo ata Producción

Como é un fluxo de traballo típico do proceso de estampado de metais na industria automobilística desde o concepto inicial ata a SOP (Inicio da Produción) en grande escala? Aquí tes unha ruta práctica:

1. Revisión do concepto/deseño e retroalimentación DFM
2. Selección de materiais e análise de viabilidade
3. Construción de ferramentas de prototipo e validación de pezas mostrais
4. Simulación do proceso (CAE/FEA) e deseño final da troqueladora
5. Construción da ferramenta de produción e proba
6. Entrega e aprobación do PPAP (se é requirido)
7. Aumento progresivo, produción continua e monitorización constante da calidade

En cada etapa, a documentación clara e a comunicación co fornecedor son vitais. A colaboración técnica temprana—especialmente a simulación e a revisión DFM—pode reducir drasticamente as iteracións de proba e acelerar o lanzamento ao mercado.

A colaboración técnica temprana e o deseño baseado en simulación adoitan reducir os ciclos de proba e acelerar os lanzamentos exitosos de produción.

Documentación e Requisitos de Calidade

Non subestime a papelaría. A documentación axeitada garante que o fabricante dos troques de estampado entregue pezas consistentes e de alta calidade e que a súa cadea de suministro estea preparada para auditorías. Aquí ten o que debe incluír e verificar:

• ficheiros de pezas 2D e 3D con control de revisións
• Certificacións do material e trazabilidade
• Informes de inspección de calidade (CMM, datos de visión, SPC)
• Análise modal de fallos e efectos do proceso (FMEA) e plans de control
• Documentación PPAP (para industrias automotrices ou reguladas)
• Especificacións de embalaxe e etiquetado
• Xestión continua de cambios e seguimento de desviacións

Cunha lista de verificación RFQ sólida, criterios claros de fornecedor e un fluxo de traballo definido, estará en boas condicións para reducir os riscos na adquisición de estampación metálica progresiva e acelerar o seu camiño cara a pezas fiáveis e rentables. A continuación, analizaremos a economía das ferramentas e os custos por peza, para que poida tomar decisións de aprovisionamento informadas con confianza.

Estrutura do custo de utillaxe e economía por peza

Que determina o custo do utillaxe progresivo

Xa mirou un orzamento para un novo troquel progresivo e se preguntou: "Por que o utillaxe ten un custo tan elevado inicialmente, e como afecta ao prezo por peza?" Non está só. A economía do utillaxe no mundo do estampado de alta produción pode parecer misteriosa, pero cando se descompón en compoñentes, a imaxe aclárase moito — e estará mellor preparado para comparar orzamentos ou xustificar investimentos en estampados de alta produción.

Elemento de custo	Descrición	Como minimizar o impacto
Deseño de Enxeñaría	Traballo inicial de CAD, simulación e distribución da banda para o troquel progresivo	Utilice normas de deseño probadas e colaboración temprana en DFM
Insertos e acero para utillaxe	Custo do material para punzones, matrices e compoñentes de desgaste	Especifique só as calidades necesarias e optimice para a duración do utillaxe
Guías, buxías, molas	Compoñentes de precisión que garanticen o aliñamento e movemento do troquel	Estandardizar tamaños sempre que sexa posible; mantemento regular
Levas e sensores	Mecanismos para accións laterais e protección do troquel en tempo real	Usar levas só cando sexa necesario; integrar sensores nas estacións críticas
EDM/Mecanizado por fío	Corte de precisión para características e contornos complexos do troquel	Consolidar características para reducir montaxes e tempo de mecanizado
Horas de mecanizado	Tempo en mós, rectificadoras e outro equipo para construír o conxunto de matrices	Utilizar ferramentas modulares ou por etapas para características repetidas; minimizar o traballo personalizado
Tratamento térmico	Endurecemento do aceiro para ferramentas para resistencia ao desgaste	Especificar só para áreas de moito desgaste; evitar o sobreedurecemento
Proba e depuración	Execucións iniciais para validar o funcionamento da matriz e a calidade das pezas	Aproveitar a simulación e probas por fases para reducir o retraballo
Repuestos e mantemento	Puns de substitución, molas e outros consumibles	Negociar xogos de reposto co pedido inicial; controlar o desgaste das ferramentas para substituílas de forma proactiva

Cada un destes elementos contribúe ao custo total dos conxuntos de matrices para estampación metálica. Canto máis complexa sexa a súa peza—pensando en dobreces intrincadas, tolerancias estreitas ou múltiples formas—máis estacións, características e horas serán necesarias para construír e validar as súas estampacións progresivas. A maior complexidade incrementa tanto o investimento inicial como, posiblemente, as necesidades de mantemento continuo.

Mecanismos de custo por peza en estampación de alto volume

Unha vez que teñas as ferramentas colocadas, a economía cambia aos factores por peza. Nun programa de estampación de alto volume, estes son os principais mecanismos que afectan ao prezo continuo por peza:

• Aproveitamento do material: O porcentaxe de chapa bruta convertido en pezas boas fronte a refugo. Un mellor deseño de chapa e unha disposición máis axeitada melloran o rendemento e reducen os custos de material bruto.
• Taxa de ciclo: Cantas pezas podes producir por minuto. As taxas máis altas reducen a man de obra e os custos indirectos por peza, pero requiren troqueis robustos e procesos estables.
• Operacións Secundarias: Pasos adicionais como desbarbado, chapado ou montaxe engaden custo. Deseñar para minimizar o traballo posterior á estampación amortiza co tempo durante a vida do programa.
• Man de obra e custos indirectos: Os salarios dos operarios, a preparación das prensas e os custos das instalacións repártese entre o número de pezas producidas. A automatización e unha programación eficiente axudan a reducir estes custos.
• Mantemento das ferramentas: O afiamento regular, a substitución de compoñentes suxeitos ao desgaste e as paradas non planificadas poden afectar ao custo da peza, especialmente en entornos de proceso de fabricación por estampación metálica de longa duración.

A mellora do rendemento da banda—canto do seu material bruto se converte en pezas boas—ten a miúdo un impacto maior no custo total que pequenas economías na construción ou mantemento das ferramentas.

Xestión de Cambios e Impactos no Mantemento

Pensa que as solicitudes de cambio ou axustes de proceso son insignificantes? Na realidade, incluso pequenos cambios na xeometría das pezas, tolerancias ou material poden requiren rexeitacións importantes das matrices ou ferramentas de nova etapa, o que engade custos e atrasos inesperados. Por iso é fundamental pechar o deseño dende cedo e planificar a flexibilidade só onde sexa realmente necesaria. Ademais, un plan de mantemento preventivo—seguindo o desgaste das ferramentas, programando afiacións preventivas e mantendo pezas de recambio en stock—permite que os estampados de alta produción funcionen sen problemas e evita interrupcións costosas na produción. [Shoplogix]

Ferramentas Puente e Opcións de Prototipos

Non está preparado para investir en moldes progresivos completos na súa primeira execución? Os moldes puente ou os moldes por etapas poden axudarlle a validar deseños e aumentar a produción antes de comprometerse cun proceso de fabricación completo de estampación metálica. Estas matrices de menor custo e vida limitada son ideais para construcións piloto ou probas de mercado, permitíndolle refinar o seu deseño e prever a demanda sen un gran desembolso inicial. Cando os seus volumes crezan, a transición a estampacións con matrices progresivas dedicadas desbloqueará as mellores economías de escala.

Comprender a estrutura real de custos detrás da estampación metálica progresiva axúdalle a tomar decisións de achegamento máis intelixentes e negociar de forma máis efectiva. Na seguinte sección, levámoslle a través dun plan de preparación e calidade para a execución piloto, para que poida pasar do prototipo á produción masiva estable con confianza.

Plan de Preparación e Calidade para Execución Piloto para un Aumento Fiável na Estampación Metálica Progresiva

Lista de Comprobación de Preparación para Execución Piloto

Transitar do prototipo á produción en masa estable en estampacións metálicas de precisión progresiva require unha aproximación estruturada e paso a paso. Imaxina que estás lanzando unha nova peza automotriz estampada de forma progresiva—como asegúrate de que todos os detalles están cubertos antes da expansión a gran escala? Aquí tes unha lista de verificación para guiar ao teu equipo desde a fase PPAP (Proceso de Aprobación de Pezas de Producción) ou fase piloto ata unha produción volumétrica fiabilizable:

1. Emitir pedidos de mostras e confirmar a entrega das pezas piloto para a avaliación inicial
2. Validar todas as calibres e dispositivos personalizados para comprobacións dimensionais e probas funcionais
3. Realizar estudos de capacidade (como Cp, Cpk) en características críticas usando datos da execución piloto
4. Revisar e aprobar certificacións de materiais, informes de inspección e documentación de trazabilidade
5. Verificar que o embalaxe e a etiquetaxe cumpran os requisitos do cliente e regulamentarios
6. Establecer canles claras de comunicación para comentarios e accións correctivas
7. Documentar todas as leccións aprendidas e actualizar os plans de control de proceso antes de aumentar a produción

Plan de Control de Calidade e Documentación

O planificación da calidade non consiste só en marcar caixas—trátase de construír confianza en cada estampado metálico progresivo de precisión que produce. Os marcos de Planificación Avanzada da Calidade (AQP), como os utilizados no estampado de matrices de precisión, axudan a alinear a todas as partes implicadas e garanticen que se cumpran os requisitos desde o comezo. De acordo coas mellores prácticas do sector, unha planificación eficaz da calidade implica:

• Crear e seguir unha lista exhaustiva de verificación para as ferramentas, o proceso e a documentación ( O Fabricante )
• Manter rexistros trazables para cada lote, incluídos os resultados das inspeccións e os rexistros de calibración dos medidores
• Implementar bucles de retroalimentación en tempo real para abordar rapidamente as non conformidades
• Garantir unha documentación robusta para todas as etapas do proceso de estampado de precisión, desde a fase piloto ata a produción

Este enfoque sistemático permite respostas áxiles aos problemas e apoia unha cultura de mellora continua—esencial para os programas de estampado progresivo OEM nos que a confiabilidade e a repetibilidade son fundamentais.

Estratexia de Mantemento para Alta Dispoñibilidade

Xa experimentou unha avaría repentina durante un aumento de produción de alto risco? O mantemento preventivo é o seu seguro para garantir dispoñibilidade e calidade constante no estampado progresivo de chapa metálica. Aquí ten un intervalo práctico de mantemento e unha lista de comprobación:

• Inspeccionar e afiar punzóns e matrices a intervalos regulares (en función do número de pezas ou tempo en servizo)
• Comprobar os pernos guía, buxes e elevadores en busca de desgaste ou desalineación
• Lubricar todos os compoñentes móviles e supervisar signos de agarrotamento ou raiado
• Substituír proactivamente os elementos de alto desgaste, mantendo recambios críticos dispoñibles
• Documentar todas as accións de mantemento e empregar os rexistros para predizer necesidades futuras

Seguir un cronograma de mantemento rigoroso non só prolonga a vida útil das ferramentas, senón que tamén reduce as paradas non planificadas—esencial para pezas automotrices estampadas en serie e outras aplicacións de alta produción.

Do Prototipo á Produción en Gran Volume: Recomendacións aos Proveedores

Elexir o socio axeitado para o teu arranque é tan importante como o proceso en si. Considera esta aproximación priorizada ao avaliar fornecedores para o apoio na transición do prototipo á produción:

• Shaoyi Metal Technology – Ofrecen certificación IATF 16949, simulación avanzada de CAE e apoio enxeñeril colaborativo para proxectos automotrices e de troquelado e estampado de precisión. As súas capacidades agilizan a cualificación e reducen os ciclos de proba, converténdoos nun recurso ideal para arranques progresivos de chapa metálica. Non obstante, sempre se deben avaliar varios fornecedores cualificados para asegurar a mellor adaptación ás túas necesidades específicas.
• Outros especialistas en estampación de precisión e estampación progresiva – Busca experiencia no teu sector, fabricación propia de ferramentas e un historial probado con complexidade e volumes semellantes de pezas.
• Fornecedores xerais de servizos de estampación – Considera a súa rapidez de resposta, flexibilidade e capacidade de escalar cando aumenten os teus volumes.

Puntos fortes e débiles da ferramenta de prototipo

Ventaxas:

• Menor inversión inicial para a validación de deseño e montaxes iniciais
• Permite cambios rápidos de deseño e optimización de procesos
• Reduce o risco antes de comprometerse con ferramentas de produción completas

Desvantaxes:

• Vida útil limitada das ferramentas e posibles diferenzas respecto ao rendemento final de produción
• Posibilidade de pasos adicionais de cualificación ao pasar a matrices de produción endurecidas
• Pode requerer esforzos duplicados de validación e documentación

Conclusión clave: A colaboración temprana, listas de verificación robustas e unha planificación baseada en simulación son a base dun arranque fiabilizado no estampado metálico progresivo. Invertir tempo desde o comezo na validación piloto e na estratexia de mantemento dá beneficios en calidade, tempo de actividade e control de custos a longo prazo.

Preguntas frecuentes sobre o estampado metálico progresivo

1. Que é o estampado metálico progresivo e como funciona?

A estampación metálica progresiva é un proceso de fabricación no que unha tira de metal se move a través dunha serie de estacións de troquel, cada unha realizando unha operación distinta como perforar, dobrar ou conformar. A medida que a tira avanza, as pezas vanse moldeando paso a paso e finalmente córtanse como compoñentes acabados. Este método é ideal para producir grandes volumes de pezas precisas e consistentes de forma eficiente.

2. Caíles son os principais tipos de procesos de estampado de metal?

Os tipos principais de estampación metálica inclúen a estampación con troquel progresivo, a estampación metálica por embutición profunda, a estampación con troquel de transferencia e a estampación metálica multilado. A estampación con troquel progresivo é a mellor opción para pezas complexas e de alto volume, mentres que os troqueis de transferencia e compostos son adecuados para xeometrías ou volumes específicos de pezas. A embutición profunda úsase para copos ou latas, e o sistema multilado é para formas intricadas.

3. Como difire a estampación progresiva dos troqueis de transferencia e compostos?

A estampación progresiva mantén a faiada unida mentres se move a través de múltiples operacións nun só conxunto de matrices, o que a fai eficiente para producións de alto volume. A estampación con matrices de transferencia separa as pezas cedo e transfiérense entre estacións para formas máis complexas, mentres que as matrices compostas realizan varias operacións nunha soa estación, normalmente para pezas sinxelas e planas.

4. É rentable a estampación de metal para todos os volumes de produción?

A estampación de metal é máis rentable para producións de alto volume debido ao investimento inicial en ferramentas. O proceso reduce o custo por peza á escala, pero para volumes baixos ou cambios frecuentes de deseño, métodos alternativos como o corte por láser ou a mecanización CNC poden ser máis económicos ata que a produción aumente.

5. Que debe incluírse nunha solicitude de orzamento (RFQ) para estampación metálica progresiva?

Unha solicitude de oferta exhaustiva debería incluír debuxos 2D con especificacións de material e tolerancias, modelos 3D, estimacións de volume anual, prezo obxectivo e prazos de entrega, requisitos de calidade e aspecto, detalles de empaquetado, e calquera documentación reguladora ou PPAP. Tamén se deberían verificar as capacidades do fornecedor, como a fabricación propia de moldes, simulacións e certificacións.
