Beherrschung des Werkzeugdesigns für Elektrofahrzeugteile

Zusammenfassung

Die Gestaltung von Werkzeugen für Elektrofahrzeugteile ist ein entscheidender Fertigungsprozess zur Herstellung leichter, hochfester und komplexer Metallkomponenten. Sie ermöglicht die Herstellung essentieller Teile wie Motorgehäuse und Batteriehalterungen aus Materialien wie Aluminium, was entscheidend ist, um die Fahrzeugeffizienz zu verbessern, die Reichweite zu verlängern und die strukturelle Integrität sicherzustellen. Eine fortschrittliche Werkzeuggestaltung bildet die Grundlage für die moderne Leistung und Sicherheit von Elektrofahrzeugen.

Die grundlegende Rolle des Druckgussverfahrens in der Produktion von Elektrofahrzeugen

Das Druckgießen ist eine Schlüsseltechnologie für die Elektrofahrzeugindustrie und dient als primäre Methode zur Herstellung von Bauteilen, die sowohl leicht als auch strukturell robust sind. Die stetige Steigerung der Reichweite und Leistung von Elektrofahrzeugen macht die Reduzierung des Gesamtgewichts des Fahrzeugs besonders wichtig – eine Herausforderung, die das Druckgießen besonders gut bewältigen kann. Durch den Einsatz von Materialien wie Aluminium können Hersteller Teile fertigen, die das Leergewicht eines Fahrzeugs erheblich senken, wodurch wiederum die Energieeffizienz und das Fahrverhalten verbessert werden.

Dieser Prozess beinhaltet das Einspritzen von geschmolzenem Metall unter hohem Druck in eine hochentwickelte Stahlform, auch Gießform genannt. Die Fähigkeit, komplexe, nahezu fertige Bauteile mit hoher Genauigkeit herzustellen, macht ihn zu einer idealen Lösung für die komplexen Komponenten, die in Elektrofahrzeugen (EVs) benötigt werden. Im Gegensatz zu anderen Fertigungsmethoden ermöglicht das Druckgießen die Integration mehrerer Funktionen – wie Befestigungsflansche, Kühlkanäle und Versteifungsrippen – in ein einzelnes, zusammengefasstes Bauteil. Diese Zusammenfassung reduziert den Bedarf an nachfolgenden Montagevorgängen, vereinfacht die Lieferkette und senkt letztendlich die Herstellungskosten, während gleichzeitig die Zuverlässigkeit der Bauteile verbessert wird.

Die Vorteile des Druckgießens beheben direkt wichtige Herausforderungen im EV-Design, insbesondere bei Packaging und thermischem Management. Elektrofahrzeuge sind dicht mit Batterien, Leistungselektronik und Motoren bestückt, die erhebliche Wärme erzeugen. Druckgegossene Bauteile, besonders solche aus Aluminium, bieten hervorragende wärmeleitfähigkeit , sodass sie als Wärmesenken fungieren können, die thermische Energie effektiv ableiten. Darüber hinaus gewährleistet die Präzision des Verfahrens, dass diese komplexen Teile perfekt in den engen Platzverhältnissen eines EV-Chassis passen, was den Raum nutzt und empfindliche Elektronik schützt.

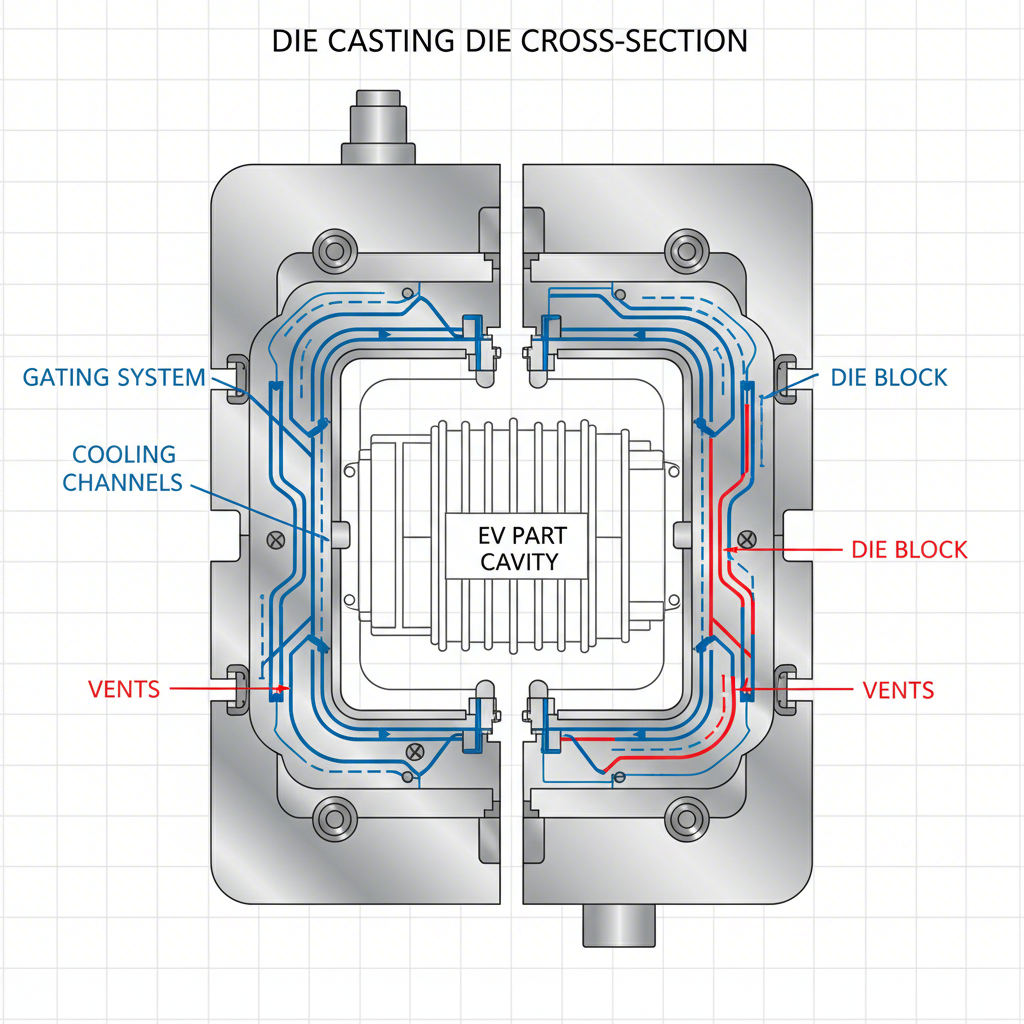

Grundprinzipien des Formendesigns für Leichtbau und Festigkeit

Die Gießform selbst ist das entscheidende Element im Druckgussverfahren, da ihr Design die Qualität, Festigkeit und das Gewicht des Endteils bestimmt. Die Konstruktion einer Hochleistungsform für EV-Bauteile ist eine anspruchsvolle Disziplin, die konkurrierende Anforderungen bezüglich dünner Wände, struktureller Integrität und Effizienz der Massenproduktion ausbalanciert. Eine gut gestaltete Form ist nicht einfach nur ein Hohlraum, sondern ein komplexes Werkzeug, das für eine präzise Steuerung des gesamten Gießzyklus ausgelegt ist.

Eine Hauptfunktion eines fortschrittlichen Werkzeugdesigns besteht darin, Dünngussfähigkeiten zu ermöglichen. Die Leichtbauweise wird erreicht, indem der Materialverbrauch minimiert wird, ohne die Festigkeit zu beeinträchtigen, und moderne Werkzeuge können Bauteile mit Wanddicken von nur 1–2 mm herstellen. Dies wird durch optimierte Anbindungen und Entlüftungssysteme ermöglicht, die sicherstellen, dass das flüssige Metall gleichmäßig und vollständig in den Hohlraum fließt und Fehler wie Porosität verhindert werden. Darüber hinaus ist eine hohe Maßgenauigkeit von größter Bedeutung, insbesondere bei Komponenten wie Motorgehäusen und Batteriegehäusen. Wie von Experten bei RACE MOLD im Detail beschrieben, können Werkzeuge so konstruiert werden, dass sie Toleranzen innerhalb von ±0,05 mm einhalten und somit eine perfekte Ausrichtung und Passform der internen Systeme gewährleisten.

Ein effektives Wärmemanagement innerhalb des Werkzeugs ist ein weiteres entscheidendes Prinzip. Die gezielte Anordnung von Kühlkanälen steuert die Erstarrungsrate des Metalls, was direkten Einfluss auf die Kornstruktur und die mechanischen Eigenschaften des Materials hat. Diese kontrollierte Abkühlung erhöht die Dichte und die Zugfestigkeit des fertigen Gussteils. Zu den wichtigsten Merkmalen eines fortschrittlichen Werkzeugdesigns gehören:

• Strategisch positionierte Anspritzstellen: Zur Steuerung des Eintritts und der Strömung des flüssigen Metalls in den Hohlraum.
• Ausgeglichene Strömungsverteilung: Stellt eine gleichmäßige Füllung sicher, um Fehler und Schwachstellen zu vermeiden.
• Optimierte Kühlkanäle: Zur Temperaturkontrolle, Verringerung der Zykluszeiten und Verlängerung der Lebensdauer des Werkzeugs.
• Effektive Entlüftung: Ermöglicht das Entweichen eingeschlossener Luft aus dem Hohlraum und verhindert Gasporosität.

Um diese Präzision zu erreichen, bedarf es einer umfassenden Expertise in der Technik und Fertigung. Unternehmen, die sich auf diesen Bereich spezialisiert haben, nutzen fortschrittliche CAE-Simulationen und Projektmanagement, um hochwertige Werkzeuge zu liefern, die den hohen Anforderungen der Automobilhersteller entsprechen. Eine sorgfältig konstruierte Matrix produziert nicht nur hochwertige Teile, sondern reduziert auch die Schrottrate und minimiert die Notwendigkeit für teure Sekundärbearbeitung, was sie zu einem Eckpfeiler für eine effiziente EV-Produktion macht.

Weiterentwickelte Materialien im Elektrobetriebsguss: Eine vergleichende Analyse

Die Materialauswahl ist eine entscheidende Entscheidung bei der Druckstoffkonstruktion für Teile von Elektrofahrzeugen und beeinflusst direkt das Gewicht, die Festigkeit, die thermische Leistung und die Kosten eines Bauteils. Während mehrere Metalle durch Druckguss verarbeitet werden können, haben die einzigartigen Anforderungen von Elektrofahrzeugen bestimmte Legierungen zu den klaren Spitzenreiterinnen gemacht. Die Wahl des Materials ist ein strategischer Kompromiss, wobei die Ingenieure die Leistungsmerkmale gegenüber Herstellungsüberlegungen abwägen, um die optimale Legierung für jede spezifische Anwendung auszuwählen.

Aluminium ist das vorherrschende Material im EV-Druckgießen, welches wegen seines hervorragenden Kraft-Gehalt-Verhältnisses, seiner überlegenen Wärmeleitfähigkeit und seiner Korrosionsbeständigkeit geschätzt wird. Legierungen wie A380 und ADC12 werden häufig für große Strukturbauteile wie Motorgehäuse, Batteriebehälter und Unterrahmen verwendet. Die Leichtigkeit von Aluminium ist für die maximale Reichweite des Fahrzeugs unerlässlich, während die Fähigkeit, Wärme zu zerstreuen, für die Aufrechterhaltung der Leistung von Batterien und Leistungselektronik von entscheidender Bedeutung ist. Wie in einem Dynakast-Branchenübersicht , können dünnwandige Aluminiumgussstücke den höchsten Betriebstemperaturen aller Druckgusslegierungen standhalten und sind somit für Antriebsanwendungen unverzichtbar.

Zinklegierungen bieten eine Reihe von Vorteilen, insbesondere für kleinere und komplexere Bauteile. Aufgrund der höheren Flüssigkeit von Zink beim Schmelzen kann es extrem dünne und komplexe Abschnitte einer Matrize füllen, wodurch Teile mit feinen Details und einer überlegenen Oberflächenveredelung hergestellt werden können. Dies eliminiert häufig die Notwendigkeit sekundärer Bearbeitungen. Ein wesentlicher wirtschaftlicher Vorteil der Verwendung von Zink ist die deutlich längere Werkzeit, die sie ermöglicht, bis zu zehnmal länger als die für Aluminium verwendete Werkzeit. Dies macht Zink zu einer sehr kostengünstigen Wahl für hohe Volumenkomponenten wie elektronische Gehäuse, Sensoren und Steckverbinder.

Magnesium zeichnet sich als das leichteste aller Strukturmetalle aus und bietet das höchste Verhältnis von Festigkeit und Gewicht. Es handelt sich um eine ultraleichtgewichtige Option für Bauteile, bei denen jedes Gramm zählt, wie z. B. Lenkradrahmen und Instrumententafeln. Die Verwendung kann jedoch aufgrund ihrer Reaktionsfähigkeit komplexer sein. Die nachstehende Tabelle fasst die wichtigsten Eigenschaften dieser Primärmaterialien zusammen.

Kritische Anwendungen: Komponentenbezogene Aufschlüsselung

Praktisch jedes wichtige System eines Elektrofahrzeugs setzt auf Komponenten, die durch Präzisionsguss hergestellt werden. Die Fähigkeit, starke, leichte und geometrisch komplexe Teile in großem Maßstab herzustellen, macht es zum idealen Verfahren für eine Vielzahl kritischer Anwendungen. Von der Antriebsstrasse bis zum Batteriesystem sorgen die Druckgussteile für die strukturelle Integrität, das thermische Management und den Schutz, die für einen sicheren und effizienten Fahrzeugbetrieb erforderlich sind.

Motorgehäuse: Dies ist eine der wichtigsten Druckgusskomponenten in einem Elektrofahrzeug. Das Motorgehäuse muss den inneren Rotor und den Stator schützen, eine strukturelle Steifigkeit gewährleisten, um eine präzise Ausrichtung unter hohem Drehmoment zu erhalten, und die Wärme effizient abführen. Die modernen Designs, wie von Experten der EMP Technik , oft integrierte Flüssigkeitskühlkanäle oder "Wasserwäsche", die direkt in das Gehäuse gegossen werden. Diese fortschrittliche Technik bietet im Vergleich zu verschraubten Kühlplatten eine weitaus bessere thermische Steuerung und ermöglicht Motoren mit einer höheren Leistungsdichte.

Batteriefach und -gehäuse: Das Batteriepaket ist das Herzstück eines Elektrofahrzeugs, und sein Gehäuse ist für Sicherheit und Leistung von entscheidender Bedeutung. Die Batterie-Treys werden mit Druckguss ausgelegt, um die Batteriemodule fest zu halten, sie vor Straßenanschlägen und Vibrationen zu schützen und eine entscheidende Rolle beim thermischen Management zu spielen. Diese großen, komplexen Gussvorrichtungen müssen unglaublich stark sein, um die Zellen bei einem Absturz zu schützen und gleichzeitig so leicht wie möglich zu bleiben, um die Reichweite des Fahrzeugs zu vermeiden.

Elektrische Leistungselektronik und Wechselrichter: Komponenten wie Wechselrichter, die Gleichstrom aus der Batterie in Wechselstrom für den Motor umwandeln, erzeugen erhebliche Wärme. Die Druckgussgehäuse für diese Elektronik sind mit integrierten Wärmeschwänzern ausgelegt, die die Oberfläche vergrößern, um Wärme in die Luft oder ein Kühlsystem abzugeben. Die hohe Wärmeleitfähigkeit von Aluminium macht es zum perfekten Material, um sicherzustellen, dass diese kritischen Systeme innerhalb ihres optimalen Temperaturbereichs funktionieren.

Andere wichtige Druckgusskomponenten, die in einem EV zu finden sind, sind Getriebe, Strukturknoten für den Fahrzeugrahmen und verschiedene elektrische Teile. Eine umfassende Liste von Lieferanten von gestempelten Metallteilen, wie Standardmatrizen , umfasst Teile wie Busbars zur Leitung von Hochspannungselektrizität, EMI-Schilde zum Schutz empfindlicher Elektronik sowie verschiedene Steckverbinder und Endgeräte. Die weit verbreitete Verwendung des Druckgussens in diesen Anwendungen unterstreicht seine unverzichtbare Rolle bei der Herstellung der nächsten Generation von Elektrofahrzeugen.

Die Zukunft des Elektrofahrzeug-Durchschlagdesigns: Fortgeschrittene Techniken und Nachhaltigkeit

Die Entwicklung des Druckstoffdesigns für Elektrofahrzeuge schreitet rasant voran, getrieben von OEM-Anforderungen an höhere Leistung, größere Komponentenintegration und mehr Nachhaltigkeit. Die Zukunft der Industrie liegt in der Beherrschung von anspruchsvollen Gießtechniken und der Einführung eines Kreislaufwirtschaftsmodells. Die Lieferanten, die in diesen Bereichen innovativ sind, werden entscheidend für die Gestaltung der nächsten Generation der Elektrofahrzeugherstellung sein.

Eine der wichtigsten Fortschritte ist die breite Einführung von Vakuumschweiszen - Ich weiß. Dabei entfernt ein Vakuum fast die gesamte Luft aus der Druckmaschine, kurz bevor das geschmolzene Metall eingespritzt wird. Dadurch wird die Porosität des Gases drastisch reduziert, ein häufiger Defekt, der zu Schwachstellen oder Lecks in den Flüssigkeitskanälen führen kann. Das Ergebnis ist ein dichteres, stärkeres, druckdichtes und thermisch zu maximaler Festigkeit behandelbares Teil, ein kritischer Anspruch für Hochleistungsmotorkisten und -bauteile.

Der Trend zur Integrierte Funktionalität ist auch beschleunigt. Ingenieure entwerfen nicht mehr einfache Gehäuse, sondern sie schaffen multifunktionale Systeme. Das Gießen von Funktionen wie Flüssigkeitskühlkanälen, Montagepunkte für Elektronik und Kabelvermittlungswege direkt in ein Teil verkürzt die Montagezeit, senkt das Gewicht und verbessert die Zuverlässigkeit. Diese Integration erfordert unglaublich komplexe Formgebungen und eine fortschrittliche Prozesssteuerung, liefert aber ein weit überlegenes Endprodukt. Um eine lange Lebensdauer zu gewährleisten, erfordern diese Bauteile auch eine fortschrittliche Oberflächenbehandlung, wie z. B. ein mehrschichtiges E-Coat-System, das bei Salzsprühversuchen über 1.000 Stunden lang vor Korrosion schützen kann.

Und schließlich: Nachhaltigkeit ist zu einer zentralen Säule der Industrie geworden. Das Kernversprechen von EVs ist ein geringerer ökologischer Fußabdruck, der sich auch auf ihre Herstellung erstreckt. Aluminium ist unbegrenzt recycelbar, ohne seine mechanischen Eigenschaften einzubüßen, und eignet sich daher ideal für eine Kreislaufwirtschaft. Die Verwendung von recyceltem oder „niedrigem Kohlenstoff“ genanntem Aluminium ist ein wichtiger Trend, da es etwa 95 % weniger Energie verbraucht als die Herstellung von Aluminium aus Primärerz. Druckgussanlagen setzen zunehmend geschlossene Recycling-Systeme ein, bei denen sämtlicher Prozessabfall vor Ort erneut eingeschmolzen und wiederverwendet wird, was Abfall minimiert und den CO₂-Fußabdruck von EV-Bauteilen weiter verringert.
