Laserstrahlschneiden vs. Stanzschneiden für Automobilprototypen

Zusammenfassung

Für Automobilprototypen ist das Laserschneiden aufgrund seiner Geschwindigkeit, Flexibilität und der fehlenden Vorkosten für Werkzeuge die überlegene Wahl in der frühen Entwicklungsphase und eignet sich daher ideal für komplexe oder iterative Konstruktionen. Umgekehrt ist das Stanzschneiden die strategischere und kosteneffizientere Option für Prototypen mit finalisierten Designs, die für die Serienproduktion vorgesehen sind, da sich die Kosten pro Einheit bei steigender Stückzahl deutlich senken und somit die anfänglichen Investitionskosten für eine physische Stanzform rechtfertigen.

Grundlegende Technologien verstehen: Laserschneiden vs. Stanzschneiden

Um eine fundierte Entscheidung zwischen Laserschneiden und Stanzschneiden für Automobilprototypen treffen zu können, ist es entscheidend, die zugrunde liegenden mechanischen Prinzipien dieser beiden Verfahren zu verstehen. Beide Methoden basieren auf völlig unterschiedlichen Grundlagen – das eine verwendet thermische Energie, das andere hingegen mechanische Kraft. Dieser grundlegende Unterschied bestimmt ihre jeweiligen Stärken, Schwächen und optimalen Anwendungsbereiche im Produktionszyklus.

Der Laserschnitt ist ein thermisches Verfahren, bei dem ein hochfokussierter, computergesteuerter Lichtstrahl verwendet wird, um Materialien mit äußerster Präzision zu schmelzen, zu verbrennen oder zu verdampfen. Da er einer digitalen Konstruktionsdatei folgt, kommt kein physisches Werkzeug mit dem Material in Berührung. Diese „werkzeuglose“ Eigenschaft ermöglicht die Erstellung äußerst komplexer und verwickelter Formen, ohne dass eine spezielle Stanzform hergestellt werden muss. Unterschiedliche Lasertypen, wie CO₂- und Faserlaser, sind für verschiedene Materialien optimiert – von Kunststoffen und Stoffen in Fahrzeuginnenräumen bis hin zum Blech für Karosserieteile.

Im Gegensatz dazu ist das Stanzschneiden ein mechanischer Scherprozess, der dem Verwenden einer industriellen Ausstechform ähnelt. Eine speziell angefertigte Stanzform aus Stahlschnittprofil, bei der es sich um eine scharfe Klinge in einer bestimmten Form handelt, wird in das Material gedrückt, um das gewünschte Teil auszustanzen. Dieses Verfahren kann auf einer Flachbett-Presse durchgeführt werden, die sich besonders für dickere Materialien und geringere Stückzahlen eignet, oder auf einer Rundtischpresse, bei der die Form zylindrisch ist und ein schnelles, kontinuierliches Schneiden von Rollenmaterial ermöglicht. Das Stanzschneiden liefert saubere, gleichmäßige Schnitte und ist äußerst effizient zur Herstellung einer großen Anzahl identischer Teile.

Entscheidende Faktoren für Automobil-Prototypen: Ein direkter Vergleich

Die Auswahl der richtigen Schneidmethode für ein Automobil-Prototyp hängt von einer sorgfältigen Analyse mehrerer entscheidender Faktoren ab. Das ideale Verfahren hängt von den spezifischen Anforderungen Ihres Projekts bezüglich Präzision, Geschwindigkeit, Kosten, Material und Gestaltungsfreiheit ab. Ein direkter Vergleich zeigt bei jeder Methode klare Vorteile in verschiedenen Phasen des Entwicklungszyklus auf.

Genauigkeit und Kantenqualität

Laserschneiden bietet außergewöhnliche Präzision und kann Toleranzen von bis zu 0,1 mm erreichen. Aufgrund seiner berührungslosen Art eignet es sich ideal für komplizierte Muster und empfindliche Materialien. Als thermisches Verfahren erzeugt es jedoch eine wärmebeeinflusste Zone (HAZ), die entlang der Schnittkante zu geringfügigen Verfärbungen oder Schmelzstellen führen kann – eine Nebenwirkung dieses thermischen Prozesses. Für die meisten Automobil-Prototypen ist dies vernachlässigbar, doch bei bestimmten wärmeempfindlichen Polymeren oder Schaumstoffen sollte dies berücksichtigt werden. Stanzen hingegen ist ein mechanischer Prozess, der thermische Verzerrungen vermeidet und eine gleichmäßig saubere, abgescherte Kante erzeugt, wenngleich es möglicherweise nicht die extrem feinen Details erreicht, die mit dem Laser möglich sind.

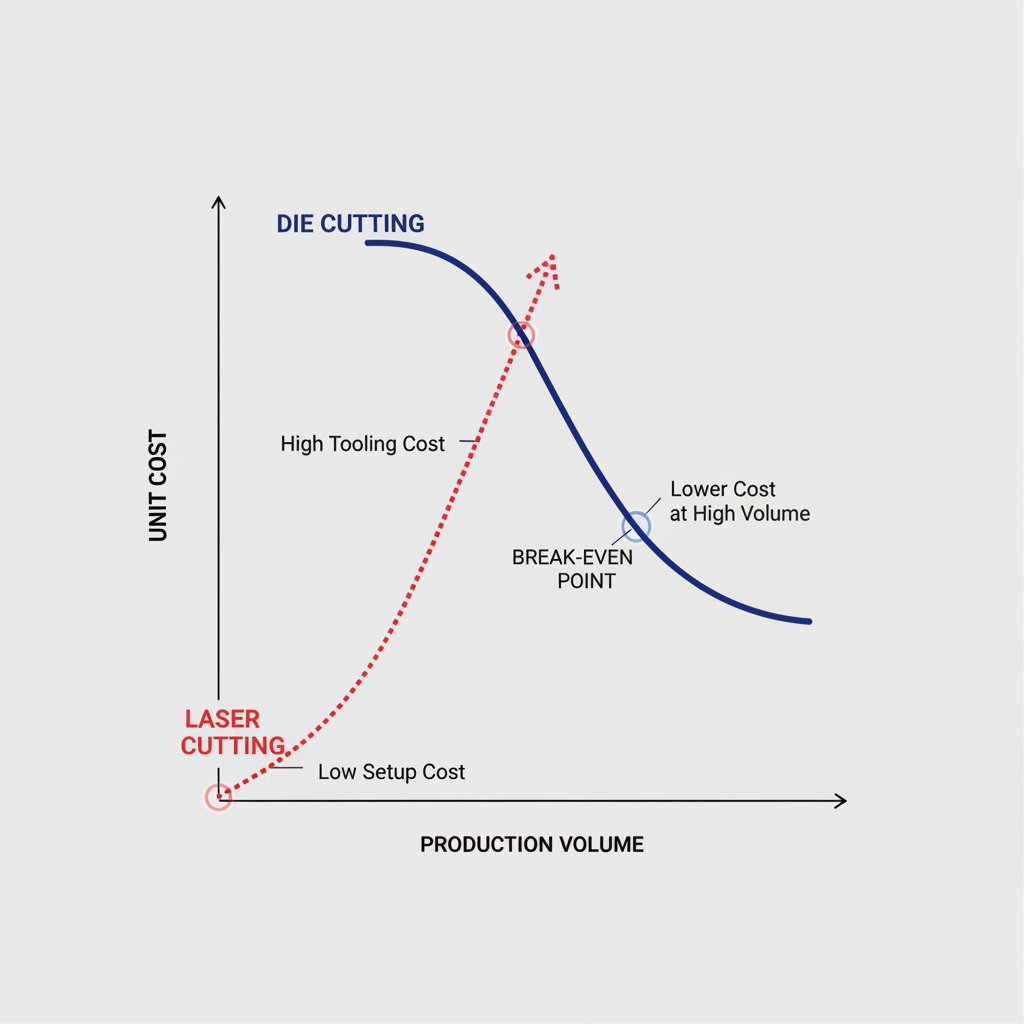

Geschwindigkeit, Durchlaufzeit und Kostenanalyse

Bei Einzelstücken oder Kleinserien ist das Laserschneiden deutlich schneller. Da es direkt aus einer digitalen Datei arbeitet, ist die Einrichtung nahezu sofort möglich, was schnelle Iterationen ohne Verzögerungen durch Werkzeugherstellung ermöglicht. Beim Stanzschneiden muss eine physische Stanzform hergestellt werden, was Tage oder Wochen dauern und mit erheblichen Vorabkosten verbunden ist. Dieses Verhältnis kehrt sich jedoch bei steigenden Stückzahlen dramatisch um. Das Stanzschneiden ist bei der Massenproduktion deutlich überlegen, wobei Rotationspressen Tausende von Teilen pro Stunde produzieren können. Eine detaillierte break-Even-Analyse zeigt dass das Stanzschneiden nach einer bestimmten Menge (z. B. etwa 9.000 Einheiten in einer Fallstudie) kosteneffizienter wird, da sich die anfänglichen Werkzeugkosten dann amortisieren.

Materialverträglichkeit und Gestaltungsfreiheit

Laserschneiden ist äußerst vielseitig und kann eine breite Palette automobiler Materialien verarbeiten, darunter Metalle, Kunststoffe wie ABS und Polycarbonat, Stoffe und Leder für den Innenraum. Der entscheidende Vorteil liegt in der uneingeschränkten Gestaltungsfreiheit: Ein Designwechsel erfolgt einfach durch Hochladen einer neuen digitalen Datei. Damit ist es die klare Wahl für Prototypen, die voraussichtlich häufig geändert werden müssen. Das Stanzen ist ebenfalls mit vielen Materialien kompatibel, überzeugt jedoch besonders bei dünneren, nichtmetallischen Werkstoffen. Seine Hauptbeschränkung ist die Unflexibilität – sobald eine Schneidform hergestellt ist, ist das Design festgelegt. Jede Änderung erfordert eine neue, kostspielige Form.

Die folgende Tabelle fasst die wichtigsten Unterschiede für Anwendungen im Automobil-Prototyping zusammen:

Das Fazit: Wann Sie die Laserschneiden für Ihr Automobil-Prototyp wählen sollten

Die Laserschneidtechnik ist die eindeutige Wahl für die überwiegende Mehrheit der Szenarien im Bereich des Automobil-Prototypings, insbesondere in den frühen und iterativen Entwicklungsphasen. Ihre Hauptvorteile – Geschwindigkeit, Präzision und Flexibilität – entsprechen genau den Zielen des Prototypings: ein Design schnell und kostengünstig zu testen, zu validieren und weiterzuentwickeln, ohne sich auf teure, dauerhafte Werkzeuge festzulegen. Das Fehlen einer physischen Schneidematrize ist ein großer Vorteil, wenn sich die Designs noch ändern lassen.

Diese Methode ist in Situationen, in denen Komplexität und häufige Anpassungen die Norm sind, hervorragend. Ob es darum geht, komplizierte Kunststoff-Formen zu schneiden, benutzerdefinierte Innenteppiche für Sitzplätze zu schneiden oder erste Armaturenplatten zu erstellen, bei denen die Platzierung der Komponenten noch nicht abgeschlossen ist, das Laserschneiden bietet die notwendige Beweglichkeit. Man kann am Morgen ein Teil produzieren, am Nachmittag von Ingenieuren testen lassen und am nächsten Tag eine modifizierte Version mit minimalem Ausfall oder zusätzlichen Kosten schneiden.

Laserschneiden ist für Ihren Automobilprototyp die ideale Lösung, wenn Ihr Projekt folgende Aspekte umfasst:

• Validierung im Frühstadium: Wenn Sie funktionelle Modelle erstellen müssen, um Form, Passform und Funktion zu testen, bevor Sie das Design fertigstellen.
• Komplexe Geometrien: Für Teile mit komplizierten Mustern, engen Kurven oder feinen Details, die mit einer traditionellen Form schwer oder unmöglich zu erstellen wären.
• Mehrfache Design-Iterationen: Wenn Sie vorhaben, mehrere Änderungen am Prototyp zu machen, basierend auf Tests und Feedback.
• Materialforschung: Bei der Prüfung verschiedener Materialien für ein einzelnes Bauteil, wie z. B. verschiedene Arten von Dichtungen oder Isolierfolien, ohne in mehrere Formformen zu investieren.

Während das Laserschneiden sehr vorteilhaft ist, ist es wichtig, mögliche Kompromisse zu berücksichtigen. Bei größeren Mengen kann der Prozess langsamer pro Einheit verlaufen, und bestimmte Materialien können schädliche Dämpfe erzeugen, die eine angemessene Belüftung erfordern. Für den spezifischen Zweck der Prototyping werden diese Faktoren jedoch typischerweise durch die immensen Vorteile der werkzeuglosen Produktion überwiegt.

Planung für die Größenordnung: Wenn das Druckschneiden auch für Prototypen sinnvoll ist

Während das Laserschneiden die frühen Phasen der Prototypisierung dominiert, gibt es strategische Szenarien, in denen die Wahl des Druckschneidens von Anfang an eine langfristige Entscheidung ist. Dieser Ansatz eignet sich am besten für Produktionsvorhaben PrototypenTeile, bei denen das Design bereits ausgereift ist und sich höchst unwahrscheinlich ändern wird. In diesen Fällen ist das Hauptziel des Prototyps nicht nur die Validierung des Teils selbst, sondern auch die Validierung des Produktionsprozesses mit hohem Volumen, der zur Herstellung verwendet wird.

Der Kern dieser Strategie liegt im Verständnis der Kostenvergütung für Werkzeuge. Die erheblichen Vorinvestitionen in eine Stahlregelmaschine, die für einen einzigen Prototyp unerträglich erscheinen, werden sehr sparsam, wenn sie über eine Produktionsrun von Tausenden oder Millionen Einheiten verteilt werden. Wenn Sie frühzeitig die Würfel erstellen, können Sie das Risiko des Übergangs zur Massenproduktion reduzieren. Unternehmen wie Shaoyi (Ningbo) Metal Technology Co., Ltd. die Firma ist spezialisiert auf die Herstellung dieser präzisen, langlebigen Autostempelmaschinen, die helfen, Werkzeug- und Materialbearbeitungsprobleme zu lösen, lange bevor die Montagelinie in Betrieb geht. Dies stellt sicher, dass die in großem Maßstab hergestellten Teile in Qualität und Toleranz mit dem endgültigen genehmigten Prototyp identisch sind.

Die Entscheidung für das Druckschneiden eines Prototyps ist ein strategischer Schritt, wenn

• Das Design ist fertiggestellt: Die Geometrie des Teils ist stabil und wurde durch andere Mittel wie 3D-Druck oder Simulation validiert.
• Die Produktion in hohem Volumen ist garantiert: Der Prototyp ist für ein Bauteil, wie eine standardisierte Dichtung oder Türdichtung, das für eine große Produktionsrun bestätigt wird.
• Prozessvalidierung ist entscheidend: Das Hauptziel ist es, nachzuweisen, dass das Druckschneidverfahren den Qualitäts- und Geschwindigkeitsanforderungen für die Massenfertigung entspricht.
• Materialverhalten ist ein Problem: Bei bestimmten Materialien kann das Druckschneiden eine sauberere Kante liefern oder thermische Belastungen vermeiden, die ein Laser einführen könnte, weshalb es unerlässlich ist, mit der endgültigen Produktionsmethode zu testen.

Die Wahl des Druckschnitts für einen Prototyp ist im Wesentlichen eine Investition in den gesamten Produktlebenszyklus. Der Schwerpunkt wird von kurzfristiger Flexibilität auf langfristige Effizienz und Skalierbarkeit verlagert, wodurch ein reibungsloser und vorhersehbarer Weg von einem einzelnen Teil zur volksweiten Automobilproduktion gewährleistet wird.

Häufig gestellte Fragen

1. Die Was ist der Hauptnachteil des Laserschnitts?

Zu den Hauptnachteilen des Laserschnitts gehören Einschränkungen der Dicke des Materials, das effektiv geschnitten werden kann, typischerweise um 25 mm. Außerdem kann der Prozess bei Verwendung auf bestimmten Materialien wie PVC giftige Dämpfe erzeugen, was eine angemessene Belüftung erfordert. Schließlich verbrauchen Laserschneidmaschinen eine erhebliche Menge an Energie, was für die Betriebskosten eine Gegenleistung sein kann.

2. Die Welche Nachteile hat das Druckschneiden?

Die Hauptnachteile des Druckschneidens sind seine Unflexiblität und die hohen Vorlaufkosten. Da für jedes einzigartige Design eine physische Matratze erstellt werden muss, eignet sie sich nicht für Personalisierung oder Projekte, bei denen häufige Designänderungen erforderlich sind. Die Zeit, die zur Herstellung der Matratze benötigt wird, erhöht die anfängliche Vorlaufzeit eines Projekts. Außerdem können die Schläuche im Laufe der Zeit stumpf werden, was die Schnittqualität während einer langen Produktionslaufzeit verringern und Wartung oder Ersatz erfordern kann.
