Wesentliche Techniken der automobilen Werkzeugfertigung

Zusammenfassung

Die Herstellung von Automotive-Formen ist ein Präzisionsingenieurprozess zur Erstellung spezialisierter Werkzeuge oder Formen, die zum Schneiden, Stanzen und Formen von Blech in Fahrzeugkomponenten verwendet werden. Dieser Prozess bildet das Rückgrat der modernen Fahrzeugproduktion und gewährleistet, dass jedes Bauteil konsistent und genau hergestellt wird. Er basiert auf fortschrittlichen Techniken der Automotive-Formenherstellung wie CNC-Bearbeitung, Elektroerosionsbearbeitung (EDM) und Hochgeschwindigkeitsschneiden und verwendet langlebige Materialien wie Werkzeugstahl und Hartmetall, um Millionen identischer Teile zu produzieren.

Grundlagen der Automotive-Formenherstellung

Im Kern ist die Werkzeugherstellung ein komplexer Prozess, bei dem spezialisierte Werkzeuge, sogenannte Matrizen („dies“), konstruiert und hergestellt werden. In der Automobilindustrie sind diese Werkzeuge unverzichtbar, da sie als Formen und Schneidwerkzeuge dienen, um Rohmetall in die vielfältigen Bauteile zu formen, aus denen ein modernes Fahrzeug besteht. Von den geschwungenen Linien der Karosserieteile bis hin zur komplexen Geometrie von Motorhalterungen – die Matrizen bilden das unsichtbare Rückgrat, das sicherstellt, dass jedes Teil exakt nach Vorgabe gefertigt wird. Diese Präzision ist entscheidend, nicht nur für die Ästhetik, sondern auch für Sicherheit, Leistung und Zuverlässigkeit des Fahrzeugs.

Die Hauptfunktion einer Matrize besteht darin, Material – oft Blech – mit äußerster Wiederholgenauigkeit zu schneiden oder zu formen. Dies wird durch enormen Druck erreicht, bei dem eine Presse das Metall in bzw. durch die Matrize zwingt. Laut Fertigungsexperten bei Alicona , Präzisionsschneidewerkzeuge sind so konstruiert, dass sie Toleranzen im Mikrometerbereich erreichen und sich damit von Standardwerkzeugen unterscheiden. Diese Fähigkeit ermöglicht die Serienproduktion komplexer Teile mit einer Konsistenz, die manuelle Verfahren niemals erreichen könnten, und macht sie zu einem Eckpfeiler effizienter Großserienfertigung.

Die Vorteile der Verwendung hochwertiger Schneidewerkzeuge in der Automobilproduktion sind erheblich. Sie ermöglichen es Herstellern, Teile herzustellen, die nicht nur identisch sind, sondern auch strenge Qualitätsstandards erfüllen. Diese Konsistenz ist entscheidend für eine reibungslose Montage und die gesamte strukturelle Integrität des Fahrzeugs. Wie in einem Leitfaden von Fremont Cutting Dies hervorgehoben wird, gehören dazu folgende Hauptvorteile:

• Konsistenz & Genauigkeit: Jedes Produkt ist identisch und erfüllt strikte Qualitäts- und Sicherheitsstandards.
• Skalierbarkeit: Schneidewerkzeuge ermöglichen eine schnelle und kostengünstige Skalierung der Produktion, um der Nachfrage der Verbraucher gerecht zu werden.
• Kosten-Effektivität: Obwohl die anfänglichen Investitionskosten erheblich sind, sind die langfristigen Einsparungen durch effiziente Massenproduktion beträchtlich.
• Erhöhte Produktqualität: Hochwertige Werkzeuge führen zu hochwertigen Komponenten, reduzieren Fehler und steigern die Kundenzufriedenheit.

Letztendlich ist der Werkzeugherstellungsprozess dafür verantwortlich, dass die sicheren, zuverlässigen und ästhetisch ansprechenden Fahrzeuge entstehen, die heute auf unseren Straßen unterwegs sind. Er schließt die Lücke zwischen Rohmaterial und einer fertigen, funktionsfähigen Automobilkomponente und ermöglicht die Produktion von allem, angefangen bei Getriebedichtungen und Batterieisolatoren bis hin zur Außenkarosserie des Fahrzeugs.

Wesentliche Arten von Werkzeugen, die in der Automobilproduktion verwendet werden

Autoteileformen können grob nach ihrer Hauptfunktion kategorisiert werden, wobei die beiden Hauptkategorien Schneidformen und Umformformen sind. Schneidformen sind darauf ausgelegt, Material abzuscheren oder zu entfernen, und führen Operationen wie Scherschneiden (Ausschneiden der Außenform eines Teils) und Stanzen (Erstellen von Löchern) durch. Umformformen hingegen verändern die Form des Materials, ohne es zu entfernen, durch Verfahren wie Biegen, Ziehen und Flanschen. Innerhalb dieser breiten Kategorien sind mehrere spezifische Arten von Formen entscheidend für die Automobilproduktion, jede mit einem einzigartigen Mechanismus und einer speziellen Anwendung.

Einfache Formen führen bei jedem Hub der Presse eine einzige Operation durch und eignen sich daher für einfache Bauteile. Im Gegensatz dazu sind komplexere Formen auf Effizienz in der Serienproduktion ausgelegt. Compound dies mehrere Schneidvorgänge, wie zum Beispiel Stanzen und Ausschneiden, in einer einzigen Station und mit einem einzigen Pressenhub durchführen. Durch diese Konstruktion wird eine hohe Genauigkeit bei Flachteilen gewährleistet, da alle Vorgänge gleichzeitig erfolgen und somit Fehler durch das Verschieben des Teils zwischen Stationen ausgeschlossen sind. Allerdings eignen sie sich im Allgemeinen weniger für Teile, die komplexe Umformungen erfordern.

Progressive Stempel sind ein fester Bestandteil der modernen Automobilfertigung. Wie von Evans Tool & Die beschrieben, wird ein kontinuierlicher Metallstreifen durch die Werkzeugform geführt, wobei eine Reihe aufeinanderfolgender Operationen (Stanzen, Biegen, Formen) an verschiedenen Stationen bei jedem Pressenhub ausgeführt werden. Diese Methode ist äußerst effizient zur Herstellung komplexer Bauteile in großen Stückzahlen, wie beispielsweise elektrische Steckverbinder oder kleine Halterungen. Transportstempel funktionieren nach einem ähnlichen Prinzip sequenzieller Operationen, verarbeiten jedoch einzelne, vorgeschnittene Bleche, die mechanisch von einer Station zur nächsten transportiert werden. Dadurch eignen sie sich ideal für größere und komplexere Teile wie tiefgezogene Karosserieteile, bei denen eine kontinuierliche Bandzuführung nicht praktikabel ist.

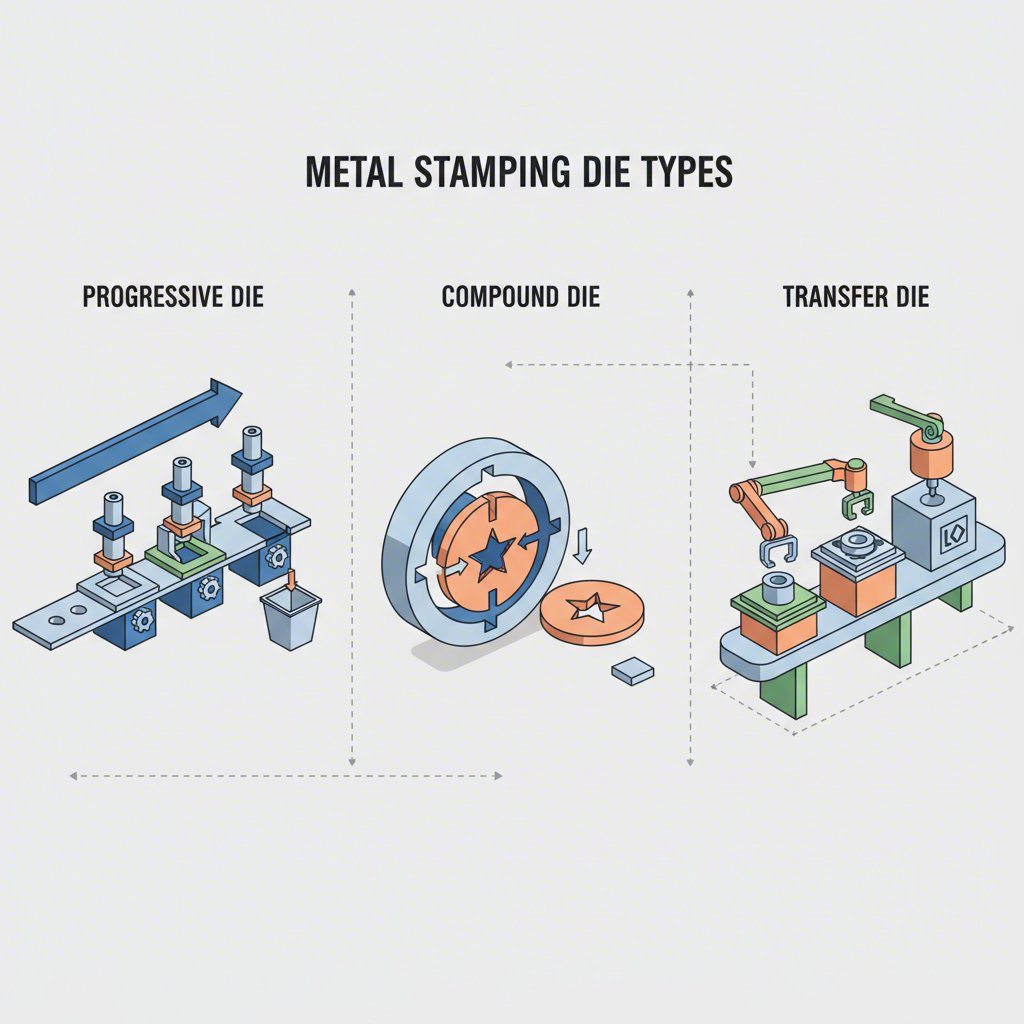

Um ihre Unterschiede klarzustellen, betrachten Sie den folgenden Vergleich:

Die Wahl zwischen diesen Matrizentypen hängt vollständig von der Geometrie des Teils, dem erforderlichen Produktionsvolumen und kostenseitigen Überlegungen ab. Jeder Typ spielt eine spezifische Rolle bei der effizienten Herstellung der Tausenden einzigartigen Komponenten, aus denen ein komplettes Fahrzeug besteht.

Der Schritt-für-Schritt-Matrizenfertigungsprozess

Die Herstellung einer leistungsstarken Automobilmatrize ist ein anspruchsvoller, mehrstufiger Prozess, der hochentwickelte Software mit Präzisionsengineering kombiniert. Jeder Schritt ist entscheidend, um sicherzustellen, dass das Endwerkzeug Millionen identischer Teile mit minimaler Abweichung zuverlässig produzieren kann. Der durchgängige Weg vom Konzept bis zur serienreifen Matrize lässt sich in fünf Schlüsselphasen unterteilen.

1. Konstruktion und Ingenieurwesen: Der Prozess beginnt in der digitalen Welt. Mithilfe fortschrittlicher Computer-Aided Design (CAD)-Software erstellen Ingenieure ein detailliertes 3D-Modell der Matrize. Wie erläutert von Actco Tool & Manufacturing , ermöglicht dieser digitale Bauplan Simulationen und Analysen, um die Leistung zu optimieren und mögliche Probleme zu erkennen, bevor irgendein Metall bearbeitet wird. Dieser Schritt ist entscheidend, um die Abmessungen, Merkmale und den Arbeitsablauf der Matrize festzulegen, sodass diese exakt den Spezifikationen des Teils entspricht.
2. Materialauswahl: Die Wahl des Materials ist entscheidend für Haltbarkeit und Leistung einer Matrize. Die gebräuchlichsten Materialien sind hochfeste Werkzeugstähle (wie D2 für Verschleißfestigkeit oder H13 für Wärmebeständigkeit) sowie Hartmetall für Anwendungen mit extremem Verschleiß. Die Auswahl hängt von Faktoren wie dem zu stanzzenden Material, der erwarteten Produktionsmenge und der Komplexität des Vorgangs ab. Das richtige Material stellt sicher, dass die Matrize den enormen Belastungen bei wiederholtem Gebrauch standhalten kann.
3. Präzisionsbearbeitung & Oberflächenveredelung: Hier wird das digitale Design zu einem physischen Werkzeug. Eine Kombination aus fortschrittlichen Fertigungstechniken wird verwendet, um das ausgewählte Material zu formen. Die CNC-Fräs- und Drehbearbeitung (Computerized Numerical Control) erzeugt die Grundgeometrie, während präzises Schleifen ebene Oberflächen und enge Toleranzen erreicht. Für komplexe Details oder gehärtete Materialien kommt häufig das Funkenerosionsverfahren (Electrical Discharge Machining, EDM) zum Einsatz, bei dem Metall durch elektrische Funken abgetragen wird, um eine Detailgenauigkeit zu erzielen, die mit herkömmlicher Bearbeitung nicht möglich ist.
4. Wärmebehandlung & Beschichtung: Nach der Bearbeitung durchlaufen die Matrizenbestandteile eine Wärmebehandlung. Dieser Prozess umfasst sorgfältig gesteuerte Heiz- und Abkühlzyklen, um den Stahl zu härten und dessen Festigkeit sowie Widerstandsfähigkeit gegen Verschleiß und Verformung deutlich zu erhöhen. Nach der Wärmebehandlung kann eine spezielle Beschichtung – wie Titanstickstoff (TiN) oder diamantähnliche Kohlenstoffbeschichtung (DLC) – aufgebracht werden. Diese extrem dünnen, harten Beschichtungen verringern die Reibung und verlängern die Einsatzdauer der Matrize weiter.
5. Montage, Prüfung & Verifizierung: In der letzten Phase werden alle einzelnen Komponenten des Werkzeuges – einschließlich Stempel, Matrizen und Führungsstifte – sorgfältig zusammengebaut. Das fertige Werkzeug wird anschließend in eine Presse eingebaut, um es zu testen. Während dieser Testläufe werden die ersten Teile hergestellt und genau geprüft, um sicherzustellen, dass sie alle maßhaltigen und qualitativen Anforderungen erfüllen. Gegebenenfalls werden notwendige Anpassungen vorgenommen, um die Leistung des Werkzeugs feinabzustimmen, bevor es für die Serienproduktion freigegeben wird. Dieser anspruchsvolle Prozess erfordert umfangreiche Fachkenntnisse, weshalb führende Hersteller oft mit spezialisierten Unternehmen zusammenarbeiten. Zum Beispiel setzt das Unternehmen Shaoyi (Ningbo) Metal Technology Co., Ltd. auf die IATF-16949-Zertifizierung und fortschrittliche CAE-Simulationen, um hochwertige stempelstempel für Fahrzeuge für OEMs und Tier-1-Lieferanten bereitzustellen.

Dieser sorgfältige, schrittweise Ansatz ist entscheidend, um Werkzeuge zu fertigen, die die von der anspruchsvollen Automobilindustrie geforderte Präzision, Langlebigkeit und Zuverlässigkeit bieten.

Schlüsseltechniken und -technologien in der modernen Druckmaschinenherstellung

Die moderne Autoschienenherstellung setzt auf eine Reihe von hochentwickelten Techniken, die es ermöglichen, hochpräzise, langlebige und komplexe Werkzeuge zu schaffen. Diese Technologien haben sich weit über die traditionelle Bearbeitung hinaus entwickelt und ermöglichen die Formgebung von gehärteten Materialien bis zu mikroskopischen Toleranzen. Das Verständnis dieser Kerntechniken ist der Schlüssel, um die Technik hinter hochwertigen Automobilkomponenten zu verstehen.

Hochgeschwindigkeitsschneiden (HSC)

High-Speed Cutting oder HSC ist ein Fräsenverfahren, das mit deutlich höheren Drehzahlen und Zuführgeschwindigkeiten als bei herkömmlicher Bearbeitung betrieben wird. Diese Technik reduziert die Schneidkräfte, minimiert die Wärmeübertragung auf das Werkstück und sorgt für eine hervorragende Oberflächenveredelung. Für die Druckmaschinenherstellung ist HSC für das Roh- und Veredelungsverfahren von gehärteten Werkzeugstählen von unschätzbarem Wert und verringert oft den Nachschub an der Polierung. Die Geschwindigkeit und Präzision der Werkzeuge können die Vorlaufzeiten bei der Druckdruckproduktion erheblich verkürzen.

Elektrische Entladungsmaschinen (EDM)

EDM ist ein berührungsloses Bearbeitungsprozess, bei dem gesteuerte elektrische Funken verwendet werden, um Material zu erodieren. Es ist für die Herstellung komplexer Formen, scharfer innerer Ecken und feiner Details in gehärteten Stählen und Karbiden unerlässlich, die mit herkömmlichen Schneidmaschinen nur schwer oder gar nicht bearbeitet werden können. Es gibt zwei Haupttypen:

• Sinker EDM: Eine Elektrode, die der gewünschten Hohlraum ähnelt, wird in eine dielektrische Flüssigkeit eingetaucht und zum Werkstück vorgerückt. Funken springen durch die Lücke und erodieren das Werkstück, um einen negativen Eindruck von der Elektrode zu erzeugen.
• Elektrodermische Steuerung: Ein dünner, elektrisch geladener Draht bewegt sich auf einem programmierten Weg, um komplizierte Konturen und Profile durch das Material zu schneiden. Es wird für die Herstellung von Schlägen, Werkzeugöffnungen und anderen präzisen Durchschnitten verwendet.

Präzisionsschliff

Schleifen verwendet eine Schleifscheibe, um außergewöhnlich ebene Oberflächen und präzise Maßgenauigkeit zu erzielen. Bei der Formenherstellung ist es ein entscheidender Endbearbeitungsschritt, der eingesetzt wird, um die engsten Toleranzanforderungen für Fügeflächen, Schneidkanten und Führungskomponenten zu erfüllen. Die durch das Schleifen erreichte Oberflächengüte ist entscheidend für die Leistung der Form und die Qualität der gestanzten Teile.

Stanzen und Tiefziehen

Während Stanzen der Prozess ist, den die Form ausführt, sind die Techniken zur Herstellung solcher Formen hochspezialisiert. Tiefziehen ist ein spezieller Umformprozess, bei dem ein flaches Blechrohling in einen Hohlkörper gezogen wird, wobei die Dickenminderung des Blechs minimiert wird. Die Erstellung einer Tiefziehform erfordert sorgfältige Konstruktion, um den Werkstofffluss zu steuern und Fehler wie Wellenbildung oder Reißen zu vermeiden. Die Auslegung muss Faktoren wie Stempelradius, Matrizenpassung und Halterdruck berücksichtigen, um komplexe Teile wie Ölwanne oder Karosserieteile erfolgreich formen zu können.

Die Vorteile dieser modernen Verfahren gegenüber traditionelleren Methoden sind offensichtlich:

Diese fortschrittlichen Verfahren zur Herstellung von Automobilformen ergänzen sich gegenseitig, um Werkzeuge herzustellen, die nicht nur präzise, sondern auch robust genug sind, um den Belastungen der Serienproduktion standzuhalten, und so die Qualität und Konsistenz von Automobilteilen sicherstellen.

Wesentliche Materialien und Beschichtungen für Hochleistungsformen

Die Leistungsfähigkeit und Lebensdauer einer Automobilform werden grundlegend durch die Materialien bestimmt, aus denen sie hergestellt ist. Die hohen Drücke, wiederholten Stöße und abrasiven Kräfte beim Stanzen und Umformen erfordern Materialien mit außergewöhnlicher Härte, Zähigkeit und Verschleißfestigkeit. Der Auswahlprozess stellt eine sorgfältige Abwägung zwischen Leistungsanforderungen, Langlebigkeit und Kosten dar.

Das Rückgrat der Formenherstellung ist Werkzeugstähle . Dies sind spezifische Legierungen aus Eisen und Kohlenstoff mit zusätzlichen Elementen, die Eigenschaften bieten, die auf Werkzeuganwendungen zugeschnitten sind. Unterschiedliche Sorten werden für unterschiedliche Anwendungen verwendet. Beispielsweise ist D2-Werkzeugstahl ein kohlenstoff- und chromreicher Stahl, der für seine hervorragende Verschleißfestigkeit bekannt ist und daher häufig für Schneid- und Umformwerkzeuge gewählt wird. H13-Werkzeugstahl bietet eine überlegene Zähigkeit und Widerstandsfähigkeit gegen Wärmerisse, wodurch er sich ideal für Warmumformanwendungen eignet. Diese Stähle bilden eine robuste und zuverlässige Grundlage für die meisten Automobilwerkzeuge.

Für Anwendungen, die noch größere Haltbarkeit und Verschleißfestigkeit erfordern, greifen Hersteller auf Gekittetes Hartmetall . Typischerweise aus Wolframkarbid-Partikeln, die mit Kobalt gebunden sind, ist Karbid deutlich härter als Werkzeugstahl und kann eine scharfe Schneidkante viel länger beibehalten. Dies macht es ideal für Serienproduktionen, bei denen der Stillstand zur Wartung der Werkzeuge minimiert werden muss. Allerdings ist Karbid auch spröder und teurer als Werkzeugstahl, weshalb es oft nur für spezifische Einsätze oder stark beanspruchte Komponenten innerhalb eines größeren Stahlwerkzeugs verwendet wird.

Um die Leistung weiter zu verbessern, Oberflächenbeschichtungen werden auf die Arbeitsflächen des Werkzeugs aufgebracht. Dabei handelt es sich um mikroskopisch dünne Schichten keramischer oder metallischer Verbindungen, die durch Verfahren wie physikalische Gasphasenabscheidung (PVD) abgeschieden werden. Zu den gängigen Beschichtungen gehören:

• Titanitrid (TiN): Eine universell einsetzbare Beschichtung, die die Härte erhöht und die Reibung verringert.
• Chromnitrid (CrN): Bietet eine hervorragende Haftungsbeständigkeit und eignet sich daher für Umformanwendungen, bei denen das Anhaften von Material ein Problem darstellt.
• Diamantähnliche Kohlenstoffschicht (DLC): Bietet eine äußerst harte, reibungsarme Oberfläche, ideal für anspruchsvolle Anwendungen.

Diese Beschichtungen wirken als Schutzbarriere, verringern den Verschleiß und verlängern die Lebensdauer der Matrize erheblich im Vergleich zu einer unbeschichteten Werkzeugform. Die Wahl zwischen diesen Materialien erfordert einen Kompromiss zwischen Kosten und Leistung. Obwohl eine Hartmetallmatrize mit DLC-Beschichtung eine erhebliche Erstinvestition darstellt, kann ihre längere Lebensdauer und geringere Wartungsanfälligkeit in einer Hochvolumen-Fertigungsumgebung zu niedrigeren Gesamtbetriebskosten führen.

Häufig gestellte Fragen

1. Wie werden Matrizen hergestellt?

Die Herstellung eines Werkzeugs ist ein mehrstufiger Prozess, der mit einer digitalen Konstruktion mithilfe von CAD-Software beginnt. Auf Basis dieses Designs wird ein geeignetes Material wie Werkzeugstahl ausgewählt und anschließend präzise durch Verfahren wie CNC-Fräsen, Schleifen und Elektroerosion (EDM) geformt. Danach werden die Komponenten einer Wärmebehandlung unterzogen, um die Härte zu erhöhen, gefolgt von der Montage und einer gründlichen Prüfung, um sicherzustellen, dass sie exakt den Vorgaben entsprechen, bevor sie in der Produktion eingesetzt werden.

2. Welche Betriebsmethoden von Werkzeugen gibt es?

Ein Werkzeug funktioniert, indem es mehrere Schlüsselfunktionen ausführt: das Positionieren des Werkstücks, das sichere Fixieren, die Bearbeitung des Materials und anschließend das Freigeben. Die Bearbeitungsfunktion ist der Punkt, an dem Wert hinzugefügt wird, und umfasst Operationen wie Schneiden, Stanzen, Biegen, Formen, Ziehen und Prägen. Die spezifische Methode hängt vom Design des Werkzeugs ab, beispielsweise ein fortgeschrittenes Werkzeug, das sequenzielle Operationen ausführt, oder ein Verbundwerkzeug, das mehrere Schnitte in einem Hub durchführt.

3. Was sind die beiden Arten von Werkzeugen?

Werkzeuge können auf verschiedene Weisen klassifiziert werden, jedoch erfolgt eine grundlegende Unterscheidung anhand ihrer Funktion: Schneidwerkzeuge und Umformwerkzeuge. Schneidwerkzeuge dienen dazu, Material zu scheren, auszustanzen oder zu lochen, wodurch es entfernt wird, um eine gewünschte Form oder ein Loch zu erzeugen. Umformwerkzeuge hingegen verändern die Form des Materials, ohne es wegzuschneiden. Dies geschieht durch Verfahren wie Biegen, Ziehen und Flanschen, um ein flaches Blech in ein dreidimensionales Bauteil umzuwandeln.
