Was sind Automobil-Stanzwerkzeuge und warum sind sie wichtig

Jedes Fahrzeug auf der Straße enthält 300 bis 500 gestanzte Metallkomponenten. Türverkleidungen, Motorhauben, Halterungen, Clips, strukturelle Verstärkungen – all diese Teile begannen als flache Blechplatten für Automobile, bevor sie in präzise dreidimensionale Bauteile umgeformt wurden. Die Werkzeuge, die für diese Umformung verantwortlich sind? Automobil-Stanzwerkzeuge.

Stellen Sie sich Stanzwerkzeuge als hochentwickelte, industrielle Ausstechformen vor. Diese Präzisionswerkzeuge nutzen Hunderte Tonnen Kraft, um Blech durch Schneiden, Biegen und Umformen exakt nach Vorgabe zu gestalten. Wenn eine Stanzpresse schließt, übt sie enorme Druckkräfte über maßgeschneiderte Stanzwerkzeuge aus und erzeugt so fertige Komponenten innerhalb von Sekunden statt Minuten.

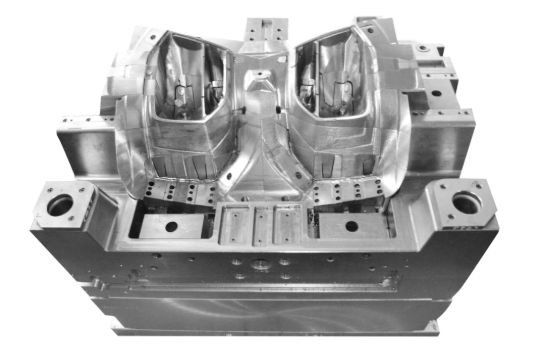

Die Präzisionswerkzeuge hinter jeder Karosserieblechkomponente

Automobil-Stanzwerkzeuge sind spezialisierte Werkzeugsysteme, die entwickelt wurden, um flache Metallbleche durch kontrollierte Kraft und Druck in komplexe Fahrzeugkomponenten umzuformen. Im Gegensatz zu allgemeinen Fertigungswerkzeugen müssen Metallstanzwerkzeuge Toleranzen im Mikrometerbereich einhalten – typischerweise innerhalb von ±0,001 bis ±0,005 Zoll für kritische Sicherheitskomponenten.

Warum ist diese Präzision entscheidend? Ein einziger defekter Halter, Clip oder Verbinder kann Rückrufaktionen auslösen, die Millionen kosten. Sicherheitsgurteanker, Airbag-Gehäuse und Bremskomponenten erfordern die engsten Toleranzen, da die Fahrzeugsicherheit von ihnen abhängt. Damit zählen Stanzwerkzeuge zu den wichtigsten Investitionen in der Automobilfertigung.

Stanzwerkzeuge ermöglichen die Massenfertigung identischer Teile mit einer Präzision im Mikrometerbereich – eine einzige Presse kann 20 bis 200 Komponenten pro Minute stanzen und dabei über Millionen von Produktionszyklen hinweg eine konstante Qualität sicherstellen.

Vom Flachstahl zu komplexen Komponenten

Der Automobil-Stanzprozess beruht auf vier Kernoperationen, die gemeinsam über Werkzeugbaugruppen (Stanzwerkzeuge) ablaufen:

• Aushämmen schneidet die Grundform aus dem Blech heraus
• Durchstoßen erstellt Löcher und Öffnungen an präzisen Positionen
• Verbeugen erzeugt Winkel und Krümmungen für Halterungen und strukturelle Verstärkungen
• Drawing dehnt das Metall in tiefere Formen wie Karosserieteile und Ölwanne-Komponenten

Sie fragen sich vielleicht: Was ist ein Aftermarket-Teil, und wie hängt es mit dem Stanzprozess zusammen? Viele Ersatz-Automobilkomponenten – ob OEM oder Aftermarket – werden mithilfe derselben Stanzwerkzeugtechnologie hergestellt, die auch zur Fertigung der Originalteile eingesetzt wurde. Die Qualität des Werkzeugs bestimmt unmittelbar die Qualität jedes einzelnen davon gefertigten Teils.

In den folgenden Abschnitten erfahren Sie, wie diese Werkzeuge konstruiert, gefertigt und gewartet werden. Sie lernen die Unterschiede zwischen Progressiv-, Transfer- und Komplettwerkzeugen kennen, erfahren, wie Ingenieure Herausforderungen im Umgang mit hochfestem Stahl und Aluminium meistern, und verstehen, was außergewöhnliche Werkzeuglieferanten von den übrigen unterscheidet. Ob Sie als Ingenieur Werkzeugoptionen bewerten oder als Einkäufer nach dem richtigen Fertigungspartner suchen – dieser Leitfaden begleitet Sie vom ersten Skizzenentwurf bis zum fertigen Teil.

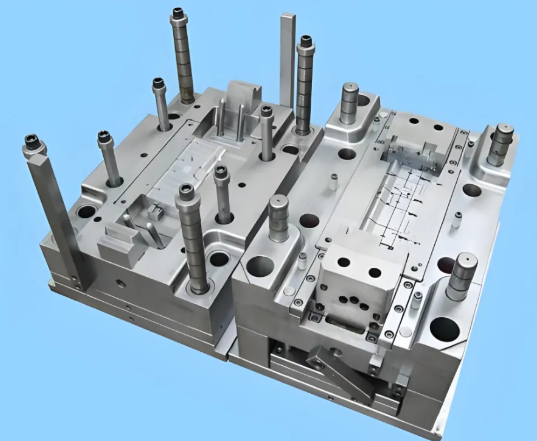

Wesentliche Komponenten einer Stanzwerkzeug-Baugruppe

Haben Sie sich jemals gefragt, was sich innerhalb der Werkzeuge befindet, die die Karosseriebleche Ihres Fahrzeugs formen? Eine Stanzform mag von außen wie ein massiver Stahlblock wirken, doch öffnet man sie, so entdeckt man eine hochentwickelte Baugruppe aus Präzisionskomponenten, die perfekt aufeinander abgestimmt arbeiten. Jedes Teil erfüllt eine spezifische Funktion, und die Qualität dieser einzelnen Elemente bestimmt unmittelbar, ob Ihre fertigen Teile die automobilen Toleranzanforderungen erfüllen – oder als Ausschuss enden.

Das Verständnis der Komponenten einer Stanzform ist nicht nur akademisches Wissen. Wenn Sie Stanzwerkzeuge bewerten oder Produktionsprobleme analysieren, hilft Ihnen die Kenntnis der Funktionsweise jedes Einzelteils, fundiertere Entscheidungen zu treffen und Probleme zu erkennen, bevor sie sich zu kostspieligen Ausfällen aufschaukeln.

Erklärung der oberen und unteren Formbaugruppen

Der Formsatz bildet die Grundlage der gesamten Stanzformbaugruppe stellen Sie sich dies als das Gerüst vor, das alle anderen Komponenten in präziser Ausrichtung hält und gleichzeitig eine stabile Montageplattform für die Stanze bietet. Ohne einen steifen, gut konstruierten Werkzeugsatzz („die set“) führen selbst die besten Schneid- und Umformkomponenten zu ungleichmäßigen Teilen.

Matrizenhalter sind die schweren Grundplatten, aus denen die obere und untere Hälfte jedes Stanzwerkzeugs bestehen. Die untere Werkzeugplatte („lower die shoe“) wird am Pressentisch oder der Auflageplatte befestigt, während die obere Werkzeugplatte („upper die shoe“) am Pressenstößel oder -schlitten angebracht wird. Diese Platten erfüllen nicht nur eine strukturelle Funktion – sie sind hochpräzise bearbeitete Flächen, deren Ebenheit innerhalb von Tausendsteln eines Zolls gehalten werden muss, um eine gleichmäßige Lastverteilung während des Betriebs sicherzustellen.

Wenn die Stanzmaschine durchläuft, nehmen diese Platten Kräfte auf und verteilen sie, die mehrere hundert Tonnen überschreiten können. Jede Verformung oder Fehlausrichtung hier wirkt sich unmittelbar in Maßabweichungen der fertigen Teile aus. Daher werden Werkzeugplatten üblicherweise aus hochfestem Stahl oder Gusseisen hergestellt und wärmebehandelt, um ihre Dimensionalstabilität zu gewährleisten.

Führungsbolzen und Buchsen fungieren als Gelenke, die die obere und untere Baugruppe während jedes Presshubes in perfekter Ausrichtung halten. Gehärtete, präzisionsgeschliffene Führungsbolzen, die an einem Matrizensockel montiert sind, gleiten in ebenso präzise Führungsbuchsen des gegenüberliegenden Sockels ein. Dieses System gewährleistet eine konstante Ausrichtung auch nach Millionen von Zyklen.

Hier spielt die Toleranzbeziehung eine entscheidende Rolle: Führungsbolzen und Führungsbuchsen halten die Ausrichtung typischerweise innerhalb einer Toleranz von 0,0002 bis 0,0005 Zoll (0,005 bis 0,013 mm) auf. Wenn diese Komponenten verschleißen oder durch Fremdkörper verunreinigt werden, macht sich dies unmittelbar in der Teilequalität bemerkbar – z. B. durch falsch ausgerichtete Bohrungen, inkonsistente Schnittkanten und beschleunigten Verschleiß der Schneidkomponenten.

Kritische Verschleißkomponenten und ihre Funktionen

Während der Matrizensatz die Struktur bereitstellt, übernehmen die Arbeitskomponenten das eigentliche Umformen und Schneiden. Diese Teile stehen in direktem Kontakt mit dem Werkstück und sind daher den höchsten mechanischen Belastungen, Reibungskräften und Verschleißerscheinungen ausgesetzt. Ihre Konstruktion, Werkstoffauswahl sowie Wartung bestimmen sowohl die Teilequalität als auch die Lebensdauer der Matrize.

Stempel sind die männlichen Komponenten, die Stanz-, Loch- und Umformoperationen ausführen. In der Automobilindustrie muss die Geometrie der Stempel präzise sein – ein abgenutzter Stempel erzeugt Grate, zu große Löcher und maßliche Abweichungen, die bei der Prüfung durchfallen können. Für hochvolumige Serienfertigung verwendete Stahlstanzwerkzeuge setzen üblicherweise Stempel aus Werkzeugstahl-Sorten wie D2, M2 oder Hartmetall ein, um maximale Verschleißfestigkeit zu gewährleisten.

Gegenstempel fungieren als weibliches Gegenstück zu den Stempeln bei Schneidvorgängen. Der Gegenstempel enthält präzisionsgeschliffene Aussparungen, die exakt dem Profil des Stempels entsprechen und einen sorgfältig berechneten Spielraum aufweisen – typischerweise 5 % bis 10 % der Blechdicke bei Automobil-Stahlblechen. Diese Spielraumbeziehung ist entscheidend: Ist sie zu eng, steigen Kraftaufwand und Verschleiß unzulässig an; ist sie zu groß, werden die entstehenden Grate unzulässig.

Abstreifer lösen ein Problem, das Sie möglicherweise nicht sofort in Betracht ziehen. Nachdem ein Stempel das Material durchstößt, führt die Elastizität des Metalls dazu, dass es den Stempel fest umgreift. Die Abstreifplatte schiebt das Material beim Rückzug des Stempels von diesem ab und verhindert so Staus sowie eine gleichmäßige Zuführung. Federbelastete Abstreifer unterstützen zudem die Werkstückführung während Umformvorgängen und verbessern dadurch die Oberflächenqualität.

Druckplatten und Haltebacken steuern den Materialfluss während Zug- und Umformvorgängen. Stellen Sie sich vor, Sie ziehen eine Tischdecke durch einen Ring – ohne kontrollierten Widerstand knüllt und faltet sie sich. Druckplatten üben eine kalibrierte Kraft aus, um das Material flach zu halten, während sie gleichzeitig eine kontrollierte Bewegung zulassen, wodurch Faltenbildung bei tiefgezogenen Karosserieteilen im Automobilbau vermieden wird.

Piloten sorgt für eine präzise Positionierung des Bandes oder des Blechrohlings vor jedem Stanzvorgang. Bei Fortschrittswerkzeugen führen die Führungsbolzen (Pilots) in zuvor gestanzte Löcher, um das Material exakt an der erforderlichen Stelle für die nächste Station zu positionieren. Ohne genaue Führung würden sich Positionsfehler akkumulieren und Mehrstationen-Bearbeitungen unmöglich machen.

CompoNent	Hauptfunktion	Typische Materialien	Auswirkung auf die Automobilqualität
Werkzeugsockel (Ober-/Unterseite)	Strukturelle Grundlage und Pressenbefestigung	Gusseisen, Werkzeugstahl, legierter Stahl	Maßhaltigkeit über mehrere Fertigungschargen hinweg
Führungsbolzen und Buchsen	Ausrichtung zwischen den beiden Werkzeughälften	Gehärteter Stahl, Bronzebuchsen	Konsistente Lochausrichtung, geringerer Verschleiß
Stempel	Stanzen, Ausschneiden und Umformen	D2-, M2-, A2-Werkzeugstahl, Hartmetall	Gratkontrolle, Bohrungsgenauigkeit, Kantenqualität
Gegenstempel	Weibliche Schneid-/Umformflächen	D2-, A2-Werkzeugstahl, Pulvermetallurgiestähle	Teilegenauigkeit, Oberflächenbeschaffenheit
Abstreifer	Materialabtrag an Stanzstempeln	Werkzeugstahl, Federstahl	Konsistente Zuführung, Oberflächenqualität
Druckplatten	Materialflusskontrolle während des Umformens	Werkzeugstahl, Gusseisen	Faltenverhütung, gleichmäßige Dicke
Piloten	Positionierung und Registrierung der Streifen	Gehärteter Werkzeugstahl	Genauigkeit an mehreren Stationen, konsistente Merkmale

Die Beziehung zwischen der Qualität einer Komponente und der Präzision des fertigen Bauteils lässt sich nicht hoch genug einschätzen. Die Toleranzanforderungen der Automobilindustrie verlangen häufig eine Positions­genauigkeit innerhalb von ±0,1 mm sowie Oberflächenqualitäten, die strengen optischen Anforderungen genügen. Eine geringfügige Abweichung von nur wenigen Mikrometern bei einer Komponente kann eine Kettenreaktion auslösen – falsche Bauteilabmessungen, beschleunigter Werkzeugverschleiß, erhöhte Ausschussraten und teure ungeplante Ausfallzeiten.

Wenn Ingenieure einen kompletten Stanzwerkzeugsatz spezifizieren, bestellen sie nicht einfach nur Einzelteile – sie investieren in ein integriertes System, bei dem alle Komponenten harmonisch zusammenarbeiten müssen. Das Verständnis dafür, wie jeder einzelne Bestandteil zum Gesamtergebnis beiträgt, hilft Ihnen dabei, Lieferanten zu bewerten, Produktionsprobleme zu diagnostizieren und fundierte Entscheidungen über Wartungs- und Austauschstrategien zu treffen. Auf dieser Grundlage können wir nun untersuchen, wie verschiedene Werkzeugtypen – fortschreitende, Transfervorrichtungen und kombinierte Werkzeuge – diese Komponenten für spezifische Automobilanwendungen einsetzen.

Fortschreitende vs. Transfervorrichtungen vs. kombinierte Werkzeuge für Automobilteile

Sie haben eine neue Automobilkomponente zur Fertigung. Vielleicht handelt es sich um eine kleine Halterung, eine große Türverkleidung oder etwas dazwischen. Wie entscheiden Sie, welcher Werkzeugtyp die besten Ergebnisse liefert? Diese Entscheidung beeinflusst sämtliche Aspekte – von der Produktionsgeschwindigkeit bis hin zur Werkzeuginvestition; eine falsche Wahl kann teure Neukonstruktionen oder verfehlte Qualitätsziele bedeuten.

Die Vielzahl der verfügbaren Werkzeug- und Stanzoptionen kann zunächst überwältigend wirken. Fortschreitende Werkzeuge, Transfervorrichtungen, Verbundwerkzeuge, Tandemwerkzeuge – jedes dieser Werkzeuge erfüllt spezifische Aufgaben im automobilteilemarkt . Die Entscheidung, welcher Werkzeugtyp Ihren Komponentenanforderungen am besten entspricht, gehört zu den wichtigsten Entscheidungen, die Sie noch vor Beginn der Produktion treffen müssen.

Fortschreitende Werkzeuge für Kleinteile in hoher Stückzahl

Stellen Sie sich einen kontinuierlichen Metallstreifen vor, der durch eine Reihe von Stationen läuft, wobei jede Station eine bestimmte Operation ausführt – Schneiden, Biegen, Umformen – bis das fertige Teil am Ende abfällt. Das ist die Stanztechnik in ihrer effizientesten Form: das fortschreitende Werkzeug.

Progressiv gestanzte Automobilteile umfassen Halterungen, Clips, Steckverbinder, Anschlussklemmen und kleine strukturelle Verstärkungen. Diese Komponenten weisen gemeinsame Merkmale auf: relativ geringe Größe, mittlere Komplexität und hohe Produktionsmengen. Eine einzige Progressivstanzform kann 20 bis 200 Teile pro Minute stanzen und ist daher die bevorzugte Wahl, wenn Millionen identischer Teile benötigt werden.

Warum eignet sich dieses Verfahren so gut für kleinere Teile? Die kontinuierliche Zuführung des Bandmaterials entfällt die Handhabungszeit zwischen den einzelnen Bearbeitungsschritten. Das Material bewegt sich automatisch von Station zu Station, und mehrere Teile können innerhalb der Bandbreite verschachtelt werden, um die Materialausnutzung zu maximieren. Für Stanzbetriebe in der Automobilindustrie, die auf Kosteneffizienz ausgerichtet sind, bieten Progressivstanzformen bei hohen Stückzahlen die niedrigsten Kosten pro Teil.

Allerdings weisen fortschrittliche Werkzeuge (Progressivwerkzeuge) Einschränkungen auf. Die Bauteilgröße ist durch die Bandbreite und die Pressenkapazität begrenzt. Tiefe Tiefzüge werden schwierig, da das Bauteil während der gesamten Bearbeitung mit dem Trägerband verbunden bleibt. Zudem ist die anfängliche Werkzeuginvestition erheblich – diese Werkzeuge sind komplexe, präzisionsgefertigte Systeme, die einen hohen Kapitalaufwand zu Beginn erfordern.

Transferwerkzeuge für große Strukturkomponenten

Was geschieht, wenn Ihr Bauteil zu groß für die Bandzuführung ist oder tiefe Tiefzüge erfordert, die fortschrittliche Werkzeuge nicht bewältigen können? Hier liegen die Stärken von Transferwerkzeugen.

Beim Transferstanzen erfolgt der Transport einzelner Blechzuschnitte zwischen den Stationen mittels mechanischer oder hydraulischer Systeme. Jede Station führt eine spezifische Operation aus – beispielsweise Tiefziehen, Schneiden, Stanzen oder Abkanten – bevor der Zuschnitt zur nächsten Station überführt wird. Im Gegensatz zu fortschrittlichen Werkzeugen ist das Werkstück vor Beginn der Umformung vollständig vom Band getrennt.

Automobil-Stanzteile, die mit Transfervorrichtungen hergestellt werden, umfassen Außentüren, Motorhauben, Kotflügel, Dachpaneele und große Strukturkomponenten. Diese Teile erfordern Tiefziehvorgänge, komplexe Geometrien und eine präzise Maßhaltigkeit, die mit fortschreitender Stanztechnik nicht erreicht werden kann. Die stop-and-position-artige Funktionsweise des Transfervorgangs ermöglicht eine bessere Kontrolle des Materialflusses während jedes Umformschritts.

Transfervorrichtungen bieten zudem einen Vorteil hinsichtlich der Materialeffizienz. Laut Branchendaten der Die-Matic Corporation verbraucht das Transferverfahren weniger Material als die fortschreitende Stanztechnik, da die Zuschnitte für die jeweilige Teilgeometrie optimiert werden können. Da mehr als die Hälfte der Stanzkosten auf das Material entfällt, führt diese Effizienz direkt zu niedrigeren Stückpreisen für große Komponenten.

Der Kompromiss? Transferstanzsysteme arbeiten langsamer als Progressivstanzoperationen, da zwischen den Stationen Zeit für das Handling benötigt wird. Sie eignen sich am besten für mittlere bis hohe Stückzahlen, bei denen die Komplexitätsanforderungen die zusätzliche Zykluszeit rechtfertigen.

Kombinierte und Tandem-Stanzwerkzeuge: Spezialisierte Lösungen

Nicht jedes Automobilbauteil lässt sich eindeutig der Progressiv- oder Transferstanzkategorie zuordnen. Kombinierte Stanzwerkzeuge und Tandem-Anlagen schließen wichtige Lücken im Werkzeugkasten für das Stanzverfahren.

Compound dies führen mehrere Operationen in einem einzigen Hub durch – Schneiden, Biegen und Umformen erfolgen gleichzeitig. Durch diese Integration verkürzt sich die Produktionszeit erheblich für Bauteile mit mittlerer Stückzahl und mäßiger Komplexität. Beispiele hierfür sind Unterlegscheiben, einfache Halterungen oder flache Komponenten, die geschnitten und umgeformt werden müssen, aber keine mehreren sequenziellen Stationen erfordern.

Die Einfachheit von Verbundwerkzeugen macht sie kostengünstig für kleinere Stückzahlen, bei denen ein fortschreitendes Werkzeug nicht gerechtfertigt ist. Sie sind schneller herzustellen, einfacher zu warten und erfordern weniger Pressenkapazität als Mehrstationen-Alternativen.

Tandem-Werkzeuglinien verfolgen einen anderen Ansatz. Anstatt die Operationen in einem einzigen Werkzeug zu integrieren, verwenden Tandem-Anlagen mehrere Pressen, die hintereinander angeordnet sind, wobei jede Presse ein spezielles Werkzeug für eine bestimmte Operation besitzt. Große Karosserieteile wie die Motorhaube des Tesla Model Y folgen diesem Muster: Das Ziehen formt die Grundform, das Schneiden entfernt die Außenkante, das Stanzen erzeugt Befestigungslöcher und das Abkanten biegt die Kanten für die Montage.

Tandem-Konfigurationen bieten eine Flexibilität, die integrierte Werkzeuge nicht erreichen können. Einzelne Werkzeuge können modifiziert oder ausgetauscht werden, ohne das gesamte Werkzeugsystem neu aufbauen zu müssen. Für komplexe Blechteile, die fünf oder mehr unterschiedliche Operationen erfordern, ist dieser modulare Ansatz häufig sinnvoller, als alle Schritte in einem einzigen, sehr großen Werkzeug zu kombinieren.

Abstimmung der Werkzeugtypen auf Automobilanwendungen

Die Auswahl des richtigen Werkzeugtyps hängt davon ab, Ihre spezifischen Anforderungen mit den Stärken jeder Technologie abzugleichen. So schneiden die einzelnen Optionen bei den wichtigsten Entscheidungskriterien ab:

Würfel-Typ	Typische Automobil-Anwendungen	Produktionsvolumen	Bauteilgrößenbereich	Komplexitätsfähigkeit	Relativer Werkzeugkostenaufwand
Progressiv	Halterungen, Clips, Steckverbinder, Anschlussklemmen, kleine Verstärkungselemente	Hoch (500.000+ pro Jahr)	Klein bis mittel	Mäßig (begrenzte Zugtiefe)	Hohe Anfangskosten, niedrige Kosten pro Stück
Übertragung	Türverkleidungen, Motorhauben, Kotflügel, Strukturkomponenten	Mittel bis hoch (100.000–1 Mio.+)	Mittel bis groß	Hoch (tiefe Züge, komplexe Geometrie)	Hohe Anfangskosten, moderate Kosten pro Stück
Zusammensetzung	Scheiben, einfache Halterungen, flache gestanzte Komponenten	Niedrig bis mittel (10.000–250.000)	Klein bis mittel	Niedrig bis mittel	- Einigermaßen
Tandemanlage	Große Karosserieteile, komplexe Baugruppen, die mehrere Bearbeitungsschritte erfordern	Mittel bis hoch (100.000–500.000+)	Groß	Sehr hoch (mehrstufige Umformung)	Sehr hoch (mehrere Werkzeuge)

Wann hybride Ansätze sinnvoll sind

Manchmal ist die beste Lösung keine einzelne Werkzeugart, sondern eine Kombination. Hybride Ansätze entstehen, wenn Bauteile Merkmale aufweisen, die mehrere Kategorien umfassen.

Betrachten Sie beispielsweise eine mittelgroße strukturelle Halterung mit tiefgezogenen Merkmalen und mehreren durchgestanzten Löchern. Ein Stanzfortschrittswerkzeug könnte die Lochung effizient bewältigen, doch die Zugtiefe überschreitet die Grenzen der Bandzuführung. Die Lösung? Ein hybrides Transfer-Stanzfortschritts-Werkzeug, das für die Tiefziehoperation die Transferhandhabung nutzt und das teilweise geformte Teil anschließend in die Stanzfortschrittsstationen zur weiteren Bearbeitung einführt.

Weitere hybride Szenarien umfassen:

• Stanzfortschritts-Vorformung mit Transfer-Nachbearbeitung —erste Umformung in Hochgeschwindigkeits-Progressivstationen, gefolgt von Präzisions-Transferoperationen für die endgültige Geometrie
• Tandemlinien mit integrierten Progressivstationen —Großflächenumformung in Tandempressen, wobei kleine angefügte Merkmale in progressiven Untertiefen hergestellt werden
• Kombinierte Werkzeuge innerhalb von Transfersystemen —Kombination mehrerer einfacher Operationen an einzelnen Transferstationen, um die Gesamtanzahl der Stationen zu reduzieren

Der Entscheidungsrahmen sollte mit den spezifischen Anforderungen Ihres Bauteils beginnen: Größe, Komplexität, Produktionsvolumen und Toleranzanforderungen. Anschließend ist zu bewerten, welcher Werkzeugtyp – oder welche Kombination – das beste Gleichgewicht aus Qualität, Geschwindigkeit und Gesamtkosten bietet. Sobald die richtige Werkzeugauswahl getroffen ist, folgt die nächste entscheidende Phase: die Umsetzung Ihres Bauteilentwurfs in produktionsreife Werkzeuge mittels des Werkzeugkonstruktions- und Engineeringprozesses.

Der Werkzeugkonstruktionsprozess: Vom Konzept bis zur Serienfertigung

Sie haben den richtigen Werkzeugtyp für Ihre Automobilkomponente ausgewählt. Was nun? Bevor überhaupt Stahl geschnitten wird, muss Ihr Teiledesign einen umfassenden technischen Entwicklungsprozess durchlaufen, der ein CAD-Modell in serienreife Werkzeuge umwandelt. Diese Reise vom Konzept zum validierten Automobilwerkzeug entscheidet über Erfolg oder Misserfolg – lange bevor der erste Presshub erfolgt.

Die Realität sieht so aus: Eine beschleunigte Werkzeugkonstruktion, um Zeit zu sparen, verursacht am Ende fast immer höhere Kosten. Physische Probeneinstellungen, Nacharbeit und Produktionsverzögerungen können wochenlang andauern und Hunderttausende Euro kosten. Daher investieren führende Hersteller von Umformwerkzeugen stark in simulationsgestützte Konstruktionsprozesse, die Probleme virtuell erkennen – bevor sie zu teuren physischen Realitäten werden.

Die fünf Phasen der Entwicklung von Automobil-Umformwerkzeugen

Der metallverarbeitende Stanzprozess für die Werkzeugentwicklung folgt einer strukturierten Abfolge. Jede Phase baut auf der vorherigen auf und führt von einer groben Machbarkeitsbewertung bis hin zur präzisen Detailkonstruktion, die die Fertigung leitet. Das Überspringen von Schritten oder das hastige Durchlaufen der Analyse birgt Risiken, die sich im Verlauf des Projekts verstärken.

Phase 1: Machbarkeitsanalyse

Bevor mit der Konstruktionsarbeit begonnen wird, müssen die Ingenieure eine grundlegende Frage beantworten: Lässt sich dieses Bauteil überhaupt stanzen? Bei der Machbarkeitsanalyse werden die Geometrie des Bauteils, die Materialeigenschaften sowie die Toleranzanforderungen untersucht, um zu bestimmen, ob das Stanzen die geeignete Fertigungsmethode ist – und falls ja, welche Herausforderungen zu erwarten sind.

Dieser Gatekeeping-Prozess identifiziert potenzielle Showstopper frühzeitig. Tiefe Ziehungen, die die Umformbarkeitsgrenzen des Materials überschreiten, komplexe Geometrien, die teure Mehrstationen-Werkzeuge erfordern, oder enge Toleranzen, die spezialisierte Fertigungsverfahren notwendig machen, werden alle bereits während der Machbarkeitsprüfung sichtbar. Laut U-Need Precision Manufacturing wirkt sich diese erste Analyse unmittelbar auf vier Schlüsselfaktoren aus: Teilqualität, Fertigungskosten, Fertigungseffizienz und Werkzeuglebensdauer.

Stufe 2: Bandlayout und Prozessplanung

Bei Progressiv- und Transferstanzwerkzeugen definiert das Bandlayout die Abfolge der Operationen, mit denen flaches Metall in fertige Teile umgewandelt wird. Dieser Plan bestimmt, wie Schneid-, Umform- und Endbearbeitungsoperationen angeordnet sind – und hier entscheidet sich die Materialeffizienz.

Ingenieure müssen bei der Entwicklung des Bandlayouts konkurrierende Prioritäten abwägen: Minimierung des Materialabfalls, Gewährleistung einer ausreichenden Fortschrittsbewegung zwischen den Stationen, Aufrechterhaltung der Bandstabilität sowie Optimierung der Produktionsgeschwindigkeit. Ein gut durchdachtes Layout kann den Ausschuss im Vergleich zu einer naiven Vorgehensweise um 10 % bis 15 % senken – was sich direkt in niedrigeren Stückkosten bei hochvolumigen Serienfertigungen niederschlägt.

Stufe 3: Werkzeuggesichtsentwicklung

Das Werkzeuggesicht ist der Bereich, in dem die Konstruktion besonders komplex wird. Die Auslegung eines Stanzwerkzeugs ist nicht so einfach wie das Erstellen eines Negativs der Bauteilgeometrie – dieser Ansatz würde bereits beim ersten Hub zu Rissen, Falten und maßlichen Abweichungen führen.

Stufe 4: Konstruktive Gestaltung

Sobald die Geometrie des Werkzeuggesichts festgelegt ist, richtet sich die Aufmerksamkeit auf die physische Struktur, die diese Geometrie trägt. Dazu gehören die Dimensionierung der Werkzeugsohle, die Spezifikation des Führungssystems sowie die mechanischen Details, die sicherstellen, dass das Werkzeug Millionen von Produktionszyklen übersteht.

Stufe 5: Detaillierung

Die letzte Phase erzeugt vollständige Fertigungsdokumentation: 3D-Modelle, 2D-Zeichnungen, Toleranzen, Werkstoffspezifikationen und Montageanweisungen für jedes einzelne Bauteil. Dieses Paket leitet die Fräs-, Schleif- und EDM-Bearbeitungsvorgänge, durch die Rohstahl in hochpräzise Werkzeuge umgewandelt wird.

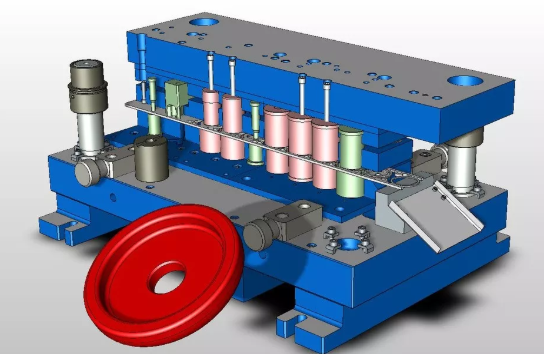

CAE-Simulation in der modernen Werkzeugentwicklung

Stellen Sie sich vor, Sie wüssten bereits vor dem ersten Dollar, der in Werkzeugstahl investiert wird, genau, an welcher Stelle Ihre gestanzte Karosserieplatte reißen, wellen oder aus der Toleranz springen wird – das ist die Leistungsfähigkeit der rechnergestützten Konstruktionsanalyse (CAE) bei der Entwicklung von Automobil-Stanzwerkzeugen.

Moderne CAE-Plattformen wie AutoForm, DYNAFORM und ESI PAM-STAMP nutzen die Finite-Elemente-Methode (FEM), um den gesamten Umformprozess digital abzubilden. Die Konstrukteure geben die Geometrie des Bauteils, die Werkzeugoberflächen, die Materialeigenschaften sowie die Prozessparameter ein. Die Software berechnet Spannungen, Dehnungen, Materialfluss und Dickeverteilung für jede Millisekunde des Umformvorgangs.

Was kann die Simulation vorhersagen?

• Risse und Brüche — Bereiche, in denen das Material über seine Umformgrenzen hinaus gedehnt wird
• Falten und Oberflächenfehler — Bereiche übermäßiger Kompression, die zu kosmetischen Mängeln führen
• Dickenabnahme-Verteilung — Dickevariationen, die die strukturelle Integrität beeinträchtigen
• Rückfederungsverhalten — elastische Rückstellung, die die Maße außerhalb der Spezifikation bringt
• Umformkräfte — erforderliche Pressentonnenzahl zur Auswahl der Maschinen

Laut AutoForm ist die Umformsimulation in der Automobilfertigung mittlerweile Standard geworden, da sie es Ingenieuren ermöglicht, Fehler bereits frühzeitig am Computer zu erkennen. Das Ergebnis? Weniger physische Werkzeugversuche, kürzere Entwicklungszyklen und deutlich höhere Erfolgsraten beim ersten Versuch.

Die iterative Natur des simulationsgestützten Designs ist entscheidend. Die Ingenieure führen zunächst eine Simulation durch, identifizieren Problemstellen, modifizieren die Werkzeugoberfläche oder die Prozessparameter und simulieren erneut. Diese virtuelle Iterationsschleife ist weitaus kostengünstiger und schneller als die Alternative: den Aufbau physischer Werkzeuge, das Durchführen von Versuchen, das Erkennen von Fehlern, das erneute Fräsen gehärteten Stahls und das Wiederholen dieses Vorgangs, bis das Werkzeug endlich funktioniert.

Von der Teilgeometrie zum Werkzeuggesichtsentwurf

Die Herausforderung beim Entwurf des Werkzeuggesichts wird oft unterschätzt. Die Erstellung von Werkzeugoberflächen, die genaue Teile erzeugen, erfordert die Berücksichtigung des Materialverhaltens, das nicht intuitiv ist – insbesondere die Kompensation des Federrücklaufs.

Wenn Blech umgeformt wird, dehnt es sich und verbiegt sich. Wird die Umformkraft entfernt, führt die Elastizität des Materials zu einer teilweisen Rückkehr in den ursprünglichen flachen Zustand. Bei Karosserieteilen kann dieser Federrücklauf mehrere Millimeter betragen – weit über den üblichen Toleranzanforderungen liegend. Ingenieure müssen Werkzeuggesichter so entwerfen, dass das Material gezielt übergebogen wird, damit es nach dem Federrücklauf die korrekte Endgeometrie erreicht.

Nach Forschung von ESI Group zum Werkzeuggesichtsentwurf , moderne Werkzeuge wie Die Starter können innerhalb weniger Minuten statt über Tage hinweg eine optimierte Werkzeuggesichtsgeometrie erstellen. Die Software nutzt einen fortschrittlichen Solver, um automatisch Form, Binderkontur, Zusatzgeometrie (Addendum) und die Haltekraft der Ziehleisten anzupassen – wodurch eine realisierbare Umformung mit minimalem Materialverbrauch erreicht wird.

Neben der Geometrie des Teils selbst muss die Gestaltung der Werkzeugoberfläche Folgendes berücksichtigen:

• Zusatzflächen —Erweiterungen jenseits der Teilkontur, die den Materialfluss während der Umformung steuern
• Klemmgeometrie —Flächen, die die Blechrandbereiche festklemmen und den Zugeinlauf regulieren
• Ziehleisten —erhöhte Strukturen, die einen gezielten Widerstand gegen die Materialbewegung erzeugen

Diese Zusätze leiten die Dehnung und Umformung des Blechs in die gewünschte Form. Das durch Zusatzflächen und Klemmflächen gehaltene Überschussmaterial wird in nachfolgenden Bearbeitungsschritten abgetrennt, sodass nur die endgültige Teilgeometrie verbleibt.

Wesentliche Konstruktionsaspekte für Karosserie-Stanzwerkzeuge

Jedes Projekt für ein Karosserie-Stanzwerkzeug erfordert Abwägungen zwischen konkurrierenden Anforderungen. Die besten Konstruktionen optimieren gleichzeitig mehrere Faktoren:

• Werkstoffqualität und -dicke —verschiedene Stahlsorten und Aluminiumlegierungen weisen deutlich unterschiedliche Umformbarkeitseigenschaften auf; die Werkzeugkonstruktion muss das spezifische Verhalten des jeweiligen Materials berücksichtigen
• Anforderungen an die Ziehtiefe —größere Ziehtiefen erfordern eine anspruchsvollere Geometrie der Werkzeugoberfläche, größere Zuschnitte und eine sorgfältige Steuerung des Materialflusses
• Optimierung der Zuschnittgröße —eine Minimierung der Zuschnittgröße senkt die Materialkosten, doch zu kleine Zuschnitte führen zu Randrissen und inkonsistentem Umformverhalten
• Strategien zur Abfallreduzierung —Nesting-Optimierung, Trägerstreifenkonstruktion und Entwicklung der Zuschnittform tragen alle zur Materialeffizienz bei
• Kennzeichnungsanforderungen für Automobilteile —Identifikationsmerkmale müssen bereits in die Werkzeugkonstruktion integriert werden, um Rückverfolgbarkeit zu gewährleisten, ohne die Teilqualität zu beeinträchtigen
• Management von Toleranzstapelungen —kumulierte Fehler über mehrstationäre Prozesse hinweg müssen innerhalb der Spezifikationen für das Endteil bleiben

Die Wirtschaftlichkeit der Umformfertigung macht diese Überlegungen entscheidend. Das Material macht typischerweise mehr als die Hälfte der gesamten Teil-Kosten bei der Serienfertigung aus. Eine Werkzeugkonstruktion, die die Zuschnittgröße um lediglich 5 % reduziert, kann sich bei Millionen von Teilen in erhebliche Einsparungen umsetzen. Ebenso verkürzt die Reduzierung physischer Probepressungen durch simulationsbasiert validierte Konstruktionen die Entwicklungszeit um Wochen und vermeidet kostspielige Nacharbeitsschleifen.

Die ingenieurmäßige Investition in eine sachgerechte Werkzeugkonstruktion lohnt sich über den gesamten Lebenszyklus der Werkzeuge. Ein gut konstruiertes Werkzeug erzeugt bereits ab dem ersten Hub konsistente Teile, erfordert weniger Wartungsaufwand und weist eine längere Einsatzdauer in der Serienfertigung auf. Sobald der Konstruktionsprozess abgeschlossen und durch Simulation validiert ist, ergibt sich die nächste Herausforderung: die Anpassung dieser Prinzipien an die hochentwickelten Werkstoffe, die aktuelle Trends zur Gewichtsreduktion im Automobilbau vorantreiben.

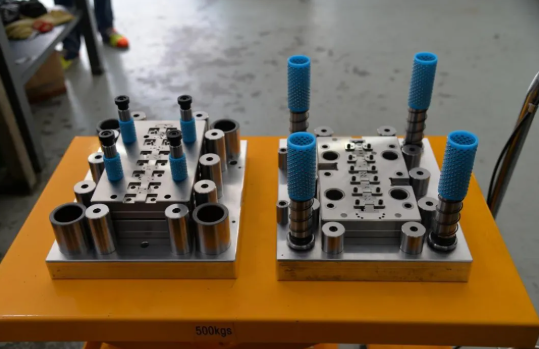

Umformherstellungsherausforderungen bei hochentwickelten Automobilwerkstoffen

Hier ist ein Szenario, mit dem sich heute jeder Automobilingenieur konfrontiert sieht: Ihr OEM-Kunde verlangt leichtere Fahrzeuge für eine bessere Kraftstoffeffizienz und eine erweiterte Reichweite von Elektrofahrzeugen (EV). Die Lösung scheint auf den ersten Blick einfach – der Wechsel von herkömmlichem Stahl mit geringer Festigkeit zu hochfestem Stahl oder Aluminium. Doch sobald Ihre bestehenden Werkzeuge mit diesen neuen Materialien arbeiten, ändert sich alles: Die Teile springen außer Toleranz zurück; die Umformkräfte steigen über die Pressenkapazität hinaus; die Werkzeugoberflächen verschleißen in beunruhigendem Tempo. Was jahrzehntelang einwandfrei funktionierte, versagt plötzlich.

Dies ist kein hypothetisches Problem. Der Trend der Automobilindustrie hin zu Leichtbau hat die Anforderungen an Blechumformwerkzeuge grundlegend verändert. Das Verständnis dieser Herausforderungen – sowie der werkzeugtechnischen Anpassungen, die sie lösen – entscheidet darüber, ob ein Automobil-Blechumformbetrieb erfolgreich ist oder mit Ausschussraten und Produktionsverzögerungen kämpft.

Bewältigung des Springbacks bei der Umformung hochfester Stähle

Springback ist die Neigung geformten Metalls, nach Entfernung der Umformlast teilweise in seine ursprüngliche flache Form zurückzukehren. Jedes Blechmaterial weist einen gewissen Springback auf, doch bei hochfesten Stählen verstärkt sich das Problem dramatisch.

Warum tritt dies auf? Laut der Analyse des Springback-Verhaltens durch FormingWorld ist die zugrundeliegende Physik einfach: Der Springback ist proportional zur Umformspannung geteilt durch den Elastizitätsmodul. Wenn Sie die Streckgrenze eines Materials verdoppeln, verdoppeln Sie effektiv dessen Springback-Potenzial. AHSS-Sorten mit Streckgrenzen von bis zu 600 MPa – also dreimal so hoch wie bei konventionellem Weichstahl – führen nach der Umformung zu einer entsprechend größeren elastischen Rückstellung.

Die Rechnung wird für Aluminium noch ungünstiger. Mit einem Elastizitätsmodul von etwa 70 GPa im Vergleich zu Stahls 200 GPa zeigt Aluminium bei vergleichbaren Spannungsniveaus etwa dreimal so starke Rückfederungseffekte.

Was macht die Rückfederung besonders schwierig zu beherrschen? Reale Automobilblechteile erfahren keine einheitliche Dehnungsverteilung. Verschiedene Bereiche desselben Teils unterliegen unterschiedlichen Verformungsgraden, wodurch sich komplexe, regional unterschiedliche Rückfederungsmuster ergeben. Ein Türblech kann sich beispielsweise im Bereich der Fensteröffnung anders zurückfedern als im Scharnierbefestigungsbereich – und diese Unterschiede können sich während normaler Produktionsbedingungen von Teil zu Teil ändern.

Konstrukteure bekämpfen die Rückfederung durch mehrere Kompensationsstrategien:

• Überbiegekompensation —die Werkzeugflächen werden so ausgelegt, dass das Material über den Zielwinkel hinaus gebogen wird, damit es sich auf die gewünschte Endgeometrie zurückfedert
• Spannungsumverteilung —Zusatz- und Haltergeometrien sind optimiert, um eine gleichmäßigere Dehnungsverteilung über die gesamte Blechtafel zu erzielen
• Ziehstegoptimierung —Hemmende Merkmale werden kalibriert, um den Materialfluss zu steuern und die Streuung der Federung zu verringern
• Mehrstufige Umformsequenzen —Komplexe Geometrien werden schrittweise umgeformt, um die akkumulierte elastische Verformung zu kontrollieren

Moderne CAE-Simulation macht die Kompensation der Federung praktikabel, indem sie die elastische Rückfederung vor dem Fräsen der Werkzeuge vorhersagt. Ingenieure durchlaufen virtuelle Konstruktionsvarianten und passen die Werkzeugoberflächen so lange an, bis die simulierten Teile nach der Rückfederung innerhalb der Toleranzen liegen. Ohne Simulation würden Stahlblechteile aus hochfesten Stählen (AHSS) zahlreiche kostspielige physische Probeneinstellungen erfordern, um die geforderte Maßhaltigkeit zu erreichen.

Herausforderungen bei der Aluminiumumformung und werkzeugtechnische Lösungen

Aluminium birgt neben seinem ausgeprägten Federungsverhalten eine andere Reihe von Herausforderungen. Die geringeren Umformbarkeitsgrenzen des Materials, seine Neigung zur Kaltverschweißung (Galling) sowie seine thermische Empfindlichkeit erfordern alle spezialisierte Ansätze im Werkzeugdesign.

Im Gegensatz zu Stahl weist Aluminium ein schmaleres Umformfenster auf. Wird das Material zu stark beansprucht, bricht es ohne die schrittweise Einschnürung, die bei der Stahlumformung als Warnsignal dient. Diese geringere Umformbarkeitsreserve bedeutet, dass Konstruktionen für Automobil-Blechstahl nicht einfach auf Aluminium übertragen werden können – Geometrien müssen neu bewertet und manchmal vereinfacht werden, um den Beschränkungen des Materials Rechnung zu tragen.

Kaltverschweißung – der adhesive Verschleißmechanismus, bei dem Aluminium auf die Werkzeugoberflächen übertragen wird – verursacht sowohl Qualitäts- als auch Wartungsprobleme. Gemäß JEELIXs Leitfaden zur Auswahl von Umformwerkzeugen erfordert die Umformung von Aluminium häufig spezielle Schmierstoffe und Werkzeugbeschichtungen, um diesem Phänomen entgegenzuwirken. PVD- und CVD-Beschichtungen wirken als echte Leistungsverstärker und verlängern die Standzeit von Werkzeugen bei der Umformung von aluminiumbasierten Automobilkomponenten deutlich.

Materialspezifische Aspekte bei der Gestaltung von Aluminium-Umformwerkzeugen umfassen:

• Erhöhte Werkzeugspiele – die geringere Festigkeit und die stärkere elastische Rückstellung von Aluminium erfordern eine Anpassung des Verhältnisses zwischen Stempel und Matrize
• Oberflächenbearbeitungsanforderungen —glattere Werkzeugoberflächen verringern Reibung und die Neigung zur Kaltverschweißung
• Beschichtungsauswahl —DLC (diamantähnliche Kohlenstoffbeschichtung) und andere fortschrittliche Beschichtungen verhindern die Adhäsion von Aluminium
• Temperaturmanagement —Warmumformprozesse können die Umformbarkeit von Aluminium für komplexe Geometrien verbessern
• Schmiersysteme —speziell für die Aluminiumumformung entwickelte Schmierstoffe sind unverzichtbar, nicht optional

Werkzeuganpassungen für die Produktion von AHSS

Hochfeste Stähle stellen extreme Anforderungen an Werkzeugwerkstoffe und -konstruktion. Zugfestigkeiten von über 1500 MPa bei pressgehärteten Sorten erzeugen Umformkräfte, die zwei- bis dreimal höher sind als bei Weichstahl. Dadurch entstehen Herausforderungen, die über einfache Kapazitätsberechnungen hinausgehen.

Konventionelle Werkzeugstähle wie D2, die für das Stanzen von Weichstahl ausreichend leistungsfähig sind, weisen bei der Verarbeitung von AHSS eine schnelle Abnutzung und potenzielle Oberflächenschäden auf. Die extremen Kontaktbelastungen können zu einer bleibenden Vertiefung der Matrizenoberfläche führen und damit die Maßgenauigkeit zerstören. Laut der Forschung von JEELIX wirkt AHSS in doppelter Weise auf die Werkzeuge ein: durch abrasiven Verschleiß infolge harter mikrostruktureller Phasen sowie durch adhesiven Verschleiß, der durch die hohen Drücke und Temperaturen während des Umformprozesses verursacht wird.

Erfolgreiches Metallstanzteile für Automobilkomponenten aus AHSS erfordern verbesserte Werkzeugkonzepte:

• Pulvermetallurgische Werkzeugstähle —PM-Werkstoffe wie Vanadis und die CPM-Serie bieten eine überlegene Verschleißfestigkeit bei gleichzeitig ausreichender Zähigkeit, um einem Ausbrechen unter den Schlaglasten von AHSS zu widerstehen
• Wolframkarbidzusätze —eine gezielte Platzierung in hochbeanspruchten Bereichen wie Zugleisten und Umformradien verlängert die gesamte Werkzeuglebensdauer
• Fortgeschrittene Oberflächenbehandlungen —PVD-Beschichtungen verringern die Reibung und bekämpfen die adhesiven Verschleißmechanismen, die durch AHSS begünstigt werden
• Geänderte Spielmaße —genauere Steuerung der Stanzspalte zwischen Stempel und Matrize kompensiert die geringere Randdehnungstoleranz von AHSS

Anbindung an Trends zur Gewichtsreduktion im Automobilbau

Diese Materialherausforderungen werden nicht verschwinden – sie verschärfen sich vielmehr. Das Engagement der Automobilindustrie für Gewichtsreduktion zur Verbesserung der Kraftstoffeffizienz und zur Optimierung der Reichweite von EVs treibt nach wie vor die Einführung von AHSS und Aluminium über alle Fahrzeugplattformen hinweg voran. Gewichtsreduzierungen bei der Karosserie-in-Weiß (BIW) um 20 % bis 30 % sind übliche Zielvorgaben, die ausschließlich durch gezielten Materialeinsatz erreichbar sind.

Für Umformprozesse bedeutet dies, dass die Blechumformwerkzeuge gemeinsam mit den zu verarbeitenden Werkstoffen weiterentwickelt werden müssen. Die Investitionen in Simulationskapazitäten, fortschrittliche Werkzeugwerkstoffe und spezielle Beschichtungen stellen die Kosten dar, die erforderlich sind, um in den automobilen Zulieferketten wettbewerbsfähig zu bleiben. Unternehmen, die diese Herausforderungen meistern, erlangen erhebliche Wettbewerbsvorteile; solche, die dies nicht tun, sehen sich zunehmenden Qualitätsproblemen und schrumpfenden Margen gegenüber.

Nachdem die Materialherausforderungen verstanden wurden, konzentriert sich die nächste kritische Phase auf das, was nach der Werkzeugherstellung geschieht: die Probeneinstellung und Validierungsprozesse, die die Produktionsbereitschaft bestätigen, bevor Teile die Montagelinien erreichen.

Werkzeugprobe und Validierung vor der Serienfertigung

Ihre Stanzform wurde entworfen, simuliert und präzise gefertigt. Die Werkzeuginvestition beläuft sich auf sechs oder sieben Stellen. Doch hier ist die unangenehme Wahrheit: Solange diese Form unter Produktionsbedingungen tatsächlich Teile herstellt, bleibt alles rein theoretisch. Der Prozess der Probeneinstellung und Validierung schließt die Lücke zwischen dem technischen Konzept und der Fertigungsrealität – und hier entscheidet sich oft, ob ein Projekt erfolgreich verläuft oder in kostspielige Verzögerungen gerät.

Diese Phase erhält in branchenüblichen Diskussionen überraschend wenig Aufmerksamkeit, obwohl sie unmittelbar darüber entscheidet, ob Ihr Stanzwerkzeug-Hersteller fertigungsreife Werkzeuge oder lediglich einen teuren Ausgangspunkt für monatelange Anpassungen geliefert hat. Das Verständnis dessen, was zwischen der Werkzeugfertigung und der Freigabe für die Serienproduktion geschieht, hilft Ihnen dabei, realistische Erwartungen zu formulieren, die Leistungsfähigkeit Ihrer Lieferanten einzuschätzen und die versteckten Kosten einer unzureichenden Validierung zu vermeiden.

Die Abnahmeprotokolle für Stanzwerkzeuge beim ersten Versuch

Stellen Sie sich den ersten Stanzversuch als den Moment der Wahrheit für jede während der Konstruktion getroffene technische Entscheidung vor. Die Presse schließt, das Metall fließt in die Werkzeughohlräume, und die Physik enthüllt, ob die Simulationen mit der Realität übereinstimmen. Erstmalige Qualität – also die Herstellung akzeptabler Teile ohne umfangreiche Nacharbeit – unterscheidet exzellente Automobil-Stanzunternehmen von solchen, die mit langwierigen Entwicklungszyklen kämpfen.

Der erste Stanzversuch findet typischerweise bei der Werkzeugbaufirma an einer Abnahmepresse statt, die auf die vorgesehene Serienproduktionsausrüstung abgestimmt ist. Gemäß Adients 2025 nordamerikanische Werkzeugstandards , muss der Werkzeuglieferant die Werkzeuge mit einer definierten Hubzahl pro Minute über einen 300-Hub-Lauf betreiben, um sowohl die Teilequalität als auch die mechanische Zuverlässigkeit zu demonstrieren, bevor die Werkzeuge an die Produktionsstätte versandt werden.

Was geschieht während dieser kritischen ersten Hübe? Ingenieure achten auf unmittelbare Ausfallmodi:

• Risse und Brüche —Materialdehnung über die Umformgrenzen hinaus, was auf Probleme mit der Werkzeuggesichtsgeometrie oder der Zuschnittgröße hinweist
• Falten und Überlappungen —übermäßige Materialkompression infolge unzureichenden Halterdrucks oder falscher Zugleistenbegrenzung
• Oberflächenfehler —Kratzer, Schweißstellen (Galling) oder Orangenhaut-Struktur, die die Anspruchsmerkmale für das Erscheinungsbild verfehlen
• Maßabweichungen —Elastisches Zurückfedern (Springback), Verwindung oder Profilabweichungen, die die Toleranzvorgaben überschreiten

Das Stanzen von Metallteilen mit Produktionsgeschwindigkeiten offenbart dynamische Verhaltensweisen, die bei langsameren Probelauf-Hüben übersehen werden. Die Stabilität des Bandzufuhrs, die Zuverlässigkeit des Ausschussabwurfs sowie thermische Effekte durch den Dauerbetrieb treten erst bei längeren Probelauf-Durchläufen zutage. Das Ziel besteht nicht nur darin, ein einziges gutes Teil herzustellen – vielmehr muss nachgewiesen werden, dass der Werkzeugstempel stundenlang tausende gleichbleibender Teile produzieren kann.

Bewertung der Blechteilqualität und Werkzeuganpassung („Die Spotting“)

Selbst wenn die ersten Teile optisch akzeptabel erscheinen, deckt eine detaillierte Prüfung häufig Probleme auf, die dem bloßen Auge verborgen bleiben. Bei der Bewertung der Blechteilqualität kommen verschiedene Methoden zum Einsatz, um zu beurteilen, ob die geformten Komponenten die Automobil-Spezifikationen erfüllen.

Sichtprüfung offensichtliche Oberflächenfehler werden zwar bereits bei der visuellen Prüfung erkannt; geschulte Prüfer wenden jedoch zusätzlich Verfahren wie das Ölstoning an – eine leichte Schleifbehandlung der Blechteile mit einem Ölstab, um subtile Oberflächenwellen, Tiefstellen und Werkzeugmarkierungen sichtbar zu machen. Bei Außenoberflächen der Klasse A an Motorhauben und Türen müssen selbst geringfügige Unregelmäßigkeiten, die bei der Ölstoning-Prüfung als unzulässig abgelehnt werden, korrigiert werden.

Werkzeuganpassung („Die Spotting“) ist die Kunst, den Kontakt zwischen den Werkzeugoberflächen und dem geformten Material einzustellen. Mithilfe von Preußischblau-Farbstoff oder ähnlichen Markierungsverbindungen identifizieren Werkzeugmacher die Stellen, an denen Stahl mit dem Material in Kontakt steht, sowie die Bereiche, in denen Lücken vorhanden sind. Erfahrene Werkzeugprüfer schleifen und polieren die Werkzeugoberflächen dann manuell, bis der Kontakt über alle kritischen Umform- und Trennbereiche hinweg gleichmäßig ist. Dieser arbeitsintensive Prozess wirkt sich unmittelbar auf die Teilequalität und die Lebensdauer des Werkzeugs aus.

Gemäß den Adient-Standards müssen sämtliche Form- oder Schneidstähle, die während der Werkzeugentwicklung geschweißt wurden, vor der endgültigen Abnahme ausgetauscht werden. Diese Anforderung spiegelt ein zentrales Qualitätsprinzip wider: Geschweißte Reparaturen sind für Entwicklungsiterationen zulässig, doch für die Serienfertigung müssen massiv ausgeführte, korrekt wärmebehandelte Komponenten verwendet werden, die über Millionen von Zyklen hinweg ihre Maßhaltigkeit bewahren.

Validierungsstandards für die Serienfreigabe

Die Produktionsvalidierung geht über die Herstellung guter Teile hinaus – sie belegt, dass die Werkzeugform den strengen Anforderungen des Qualitätsmanagementsystems entspricht, das die Automobilfertigung regelt. Bei beschichteten, tiefgezogenen Komponenten und anderen kritischen Teilen liefert diese Validierung dokumentierte Nachweise dafür, dass der Prozess beherrschbar und unter Kontrolle ist.

Die geometrische Validierung stützt sich stark auf zwei ergänzende Technologien:

Prüfvorrichtungen sind maßgeschneiderte Prüfmittel, die sicherstellen, dass die Teile die Montageanforderungen erfüllen. Gestanzte Blechtafeln werden auf die Prüfvorrichtung platziert, und Prüfer überprüfen, ob Lagepunkte, Befestigungsflächen und kritische Merkmale innerhalb der zulässigen Toleranzen liegen. Gemäß den Abnahmeanforderungen von Adient müssen alle Teile die Merkmalsprüfung zu 100 % bestehen – bei der Freigabe für die Serienfertigung gibt es keine Ausnahmen.

Koordinatenmessmaschine (CMM)-Auslegungen liefern präzise dimensionsbezogene Daten an Dutzenden oder Hunderten von Messpunkten. Die Koordinatenmessmaschinen-Inspektion quantifiziert exakt, wie geformte Teile im Vergleich zur nominalen CAD-Geometrie abweichen, und identifiziert sowohl durchschnittliche Abweichungen als auch Streuungen zwischen den Einzelteilen. Der Adient-Standard verlangt sechsteilige dimensionsbezogene CMM-Anordnungen gemäß dem Qualitätsmessplan, wobei die Teile auf Bezugsflächen (Datums) fixiert werden, die mit der Prüfvorrichtung für die Merkmalskontrolle übereinstimmen.

Für alle sicherheitskritischen und kundenkritischen Abmessungen, die in der Zeichnung angegeben sind, muss bei einer Stichprobe von 30 Teilen ein Mindest-Cpk-Wert von 1,67 erreicht werden.

Diese statistische Prozessfähigkeitsanforderung stellt sicher, dass der Prozess Teile erzeugt, die deutlich innerhalb der Spezifikation liegen – und nicht nur knapp akzeptabel sind. Ein Cpk-Wert von 1,67 bedeutet, dass der Prozessmittelwert mindestens fünf Standardabweichungen vom nächstgelegenen Spezifikationslimit entfernt ist – was eine erhebliche Sicherheitsreserve gegenüber normaler Streuung bietet.

Die sequenzielle Validierungsreise

Von der ersten Probepresse bis zur Freigabe für die Serienfertigung folgt die Validierung einem strukturierten Ablauf. Jede Phase stärkt das Vertrauen in die zuverlässige Leistungsfähigkeit des Werkzeugs bei der Großserienfertigung:

1. Weichwerkzeug-Probepresse —erste Umformversuche mit vorläufigem Werkzeug, um die grundlegende Werkzeugfunktion zu überprüfen und wesentliche Umformprobleme vor der Härtebehandlung zu identifizieren
2. Hartwerkzeug-Probepresse beim Werkzeugbauer —Serienfertigungsreife Werkzeuge werden im Dauerbetrieb mit 300 Teilen eingesetzt, um die mechanische Zuverlässigkeit nachzuweisen und Musterbauteile für die erste dimensionsbezogene Bewertung bereitzustellen
3. Freigabe des sechsteiligen dimensionsbezogenen Layouts —KMG-Daten bestätigen, dass die Bauteile den Spezifikationen entsprechen; diese Freigabe ist Voraussetzung für die Terminvereinbarung der Abnahme durch die Serienfertigungsstätte
4. Installation in der Serienfertigungsstätte —Werkzeug wird in die vorgesehene Serienpresse mit sämtlicher Zusatztechnik (Zuführer, Förderer, Sensoren) eingebaut
5. 90-minütiger Serienlauf —kontinuierlicher Betrieb mit Serienfertigungsgeschwindigkeit im vollautomatischen Modus zur Demonstration einer nachhaltigen Leistungsfähigkeit
6. fähigkeitsuntersuchung mit 30 Teilen —statistische Validierung, die bestätigt, dass der Prozess die Cpk-Anforderungen für kritische Abmessungen erfüllt
7. Endgültige Freigabe und Dokumentation —abgeschlossene Freigabeliste, aktualisierte CAD-Modelle sowie sämtliche Konstruktionsdokumente zur Freigabe für die Serienfertigung eingereicht

Dieser Ablauf erstreckt sich in der Regel über mehrere Wochen, wobei bei Auftreten von Problemen Iterationsschleifen durchlaufen werden. Erfahrungsgemäß gemäß Branchenstandard sind Werkzeuge hinsichtlich Handwerkskunst und Produktionsfähigkeit mindestens für 50.000 Hubzahlen im vollautomatischen Modus gewährleistet – dies stellt sicher, dass die anfängliche Qualität aufrechterhalten wird.

IATF 16949 und Qualitätsmanagementsystem-Anforderungen

Automobil-Stanzprozesse existieren nicht isoliert – sie sind in strenge Qualitätsmanagementsysteme eingebunden. Die IATF-16949-Zertifizierung stellt den Basiskompetenzstandard für Automobilzulieferer dar, und ihre Anforderungen beeinflussen unmittelbar die Werkzeugvalidierungsprozesse.

Die Norm verlangt die statistische Prozesskontrolle (SPC) zur Überwachung kritischer Merkmale während der Produktion. Gemäß branchenüblichen Leitlinien zu den Kernwerkzeugen der IATF 16949 dient die SPC mit Hilfe von Regelkarten der Erkennung von Variabilität und der frühzeitigen Identifizierung von Trends, bevor sie zu fehlerhaften Teilen führen. Bei gestanzten Komponenten bedeutet dies eine kontinuierliche Überwachung kritischer Abmessungen sowie festgelegte Reaktionspläne, sobald Messwerte an die Regelgrenzen heranreichen.

Bei der Bewertung, welcher Anbieter im Automobil-Aftermarket oder in OEM-Lieferketten die beste Qualität bietet, liefert die Zertifizierung nach IATF 16949 eine wesentliche Sicherheit. Zertifizierte Lieferanten führen dokumentierte Qualitätsmanagementsysteme, die die fortgeschrittene Produktqualitätsplanung (APQP), den Produktfreigabeprozess (PPAP), die Fehlermöglichkeits- und Einflussanalyse (FMEA) sowie die Messsystemanalyse (MSA) umfassen – alle diese Werkzeuge sind bei Aktivitäten zur Werkzeugvalidierung relevant.

Sogar die besten Marken für Autoersatzteile des Aftermarket verlassen sich auf dieselben Validierungsprinzipien. Unabhängig davon, ob Originalausrüstung oder Ersatzkomponenten hergestellt werden, muss der Umformprozess eine kontrollierte und leistungsfähige Fertigung nachweisen, die von Teil zu Teil eine konsistente Qualität liefert.

Die Investition in eine ordnungsgemäße Werkzeugprobe und -validierung zahlt sich während der gesamten Produktionslaufzeit aus. Werkzeuge, die nach umfassender Validierung freigegeben werden, erzeugen weniger Fehler, erfordern weniger ungeplante Wartung und halten Liefertermine zuverlässig ein. Werkzeuge, die ohne vollständige Validierung vorschnell in die Serienfertigung gehen, werden zu anhaltenden Problemen – sie binden Ingenieurressourcen, erzeugen Ausschuss und belasten die Kundenbeziehungen. Nach Abschluss der Validierung und Freigabe der Produktion rückt die Aufrechterhaltung der Werkzeugleistung über die Millionen an bevorstehenden Zyklen in den Mittelpunkt.

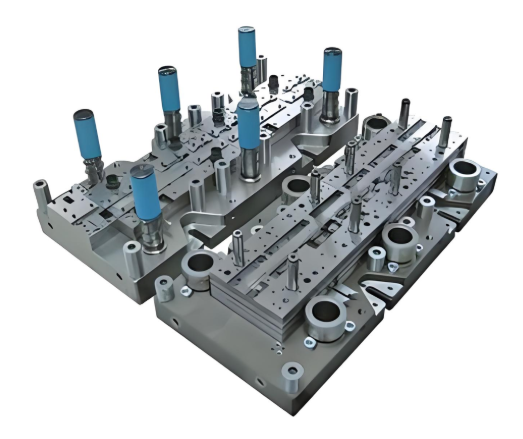

Werkzeugwartung und Lebensdaueroptimierung

Ihre Stanzform hat die Validierung mit Bravour bestanden. Die Produktion wurde reibungslos gestartet, und die Teile werden termingerecht an die Montagelinien geliefert. Doch hierbei übersehen viele Betriebe Folgendes: Diese teure Werkzeuginvestition befindet sich nun im Countdown. Jeder Presshub verursacht Verschleiß. Jeder Produktionslauf führt zu einer Akkumulation von Spannungen. Ohne ein systematisches Wartungskonzept verschlechtert sich selbst die bestentworfene Stanzwerkzeugtechnik zunehmend, bis Qualitätsausfälle teure Notreparaturen erzwingen – oder schlimmer noch: ungeplante Produktionsstillstände.

Die Wartung ist keine glamouröse Aufgabe, doch sie entscheidet darüber, ob eine Werkzeugtechnik Millionen gleichbleibender Teile liefert oder ob sie zu einer ständigen Quelle von Qualitätsabweichungen und Feuerwehreinsätzen wird. Laut der Analyse der Phoenix Group zum Werkzeugmanagement in Stanzereien kann ein unzureichend definiertes Wartungssystem die Produktivität der Presslinien drastisch senken und die Kosten durch Qualitätsmängel, Ausschuss und ungeplante Ausfallzeiten erhöhen.

Präventive Wartungspläne für Produktionsstanzwerkzeuge

Stellen Sie sich die präventive Wartung als Versicherung gegen katastrophale Ausfälle vor. Regelmäßige Inspektionen erkennen sich entwickelnde Probleme, bevor sie zu produktionsstoppenden Notfällen eskalieren. Die Alternative? Abwarten, bis an Ihren Werkzeugmaschinen für das Tiefziehen oder Stanzen Grate sichtbar werden, Toleranzen außerhalb der Spezifikation liegen oder besorgniserregende Geräusche zu hören sind – zu diesem Zeitpunkt versenden Sie bereits Teile von zweifelhafter Qualität und stehen vor teuren Reparaturen.

Eine wirksame präventive Wartung beginnt mit strukturierten Inspektionsprotokollen. Gemäß branchenüblichen Best Practices für die Wartung von Werkzeugen und Matrizen sollten regelmäßige visuelle Prüfungen auf Arbeitsflächen und Kanten nach Rissen, Absplitterungen oder Verformungen suchen. Die Verwendung von Lupen oder anderen Vergrößerungshilfen hilft dabei, geringfügige Fehler frühzeitig zu erkennen, die sonst die Teilqualität beeinträchtigen könnten, bevor sie zu gravierenden Problemen werden.

Was sollten Sie prüfen und wie oft? Die Antwort hängt von der Produktionsmenge, dem zu verarbeitenden Material und der kritischen Bedeutung der Komponente ab. Hochvolumige industrielle Stanzprozesse mit AHSS erfordern möglicherweise tägliche Inspektionen, während bei niedrigeren Stückzahlen mit Weichstahl die Prüfintervalle auf wöchentliche Checks ausgedehnt werden können. Entscheidend ist die Festlegung konsistenter Intervalle, die sich an Ihren spezifischen Betriebsbedingungen orientieren.

Häufige Anzeichen dafür, dass Reparaturen erforderlich sind, umfassen:

• Grate an gestanzten Teilen — abgenutzte Schneidkanten, die nicht mehr sauber scheren
• Formveränderung — Toleranzen, die sich allmählich den Grenzwerten der Spezifikation annähern
• Erhöhter Kraftaufwand (in Tonnen) — abgenutzte oder verkratzte Oberflächen, die zusätzliche Reibung erzeugen
• Ungewöhnliche Geräusche während des Betriebs — mögliche Fehlausrichtung oder Beschädigung von Komponenten
• Oberflächenfehler an geformten Blechteilen —die Oberflächenabnutzung, die auf Teile übertragen wird

Gemäß den Wartungsanleitungen von Wisconsin Metal Parts hilft es Werkzeugmachern, das letzte Teil jeder Produktionscharge zusammen mit dem Endstreifen aufzubewahren, um Problemstellen gezielt zu untersuchen und einzugrenzen. Jeder Stempel hinterlässt Hinweise darauf, was geschieht – ein erfahrener Werkzeug- und Formenbauer kann diese Hinweise deuten und die Geschichte dieses Werkzeugs rekonstruieren.

Werkzeugkomponente	Inspektionsintervall	Typische Wartungsmaßnahmen	Warnschilder
Schneidstempel	Alle 10.000–50.000 Hubzahlen	Schneidkanten schärfen, auf Ausbrüche prüfen, Maße verifizieren	Grate an den Teilen, erhöhte Schneidkraft
Stempelknöpfe/Blöcke	Alle 25.000–75.000 Hubzahlen	Spielkontrolle, Schneidkanten nachschleifen, verschlissene Einsätze austauschen	Abfallziehen (Slug Pulling), inkonsistente Lochqualität
Führungsbolzen und Buchsen	Wöchentlich oder alle 50.000 Hübe	Reinigen, schmieren und auf Verschleiß sowie Kratzer prüfen	Fehlausrichtung von Merkmalen, beschleunigter Komponentenverschleiß
Federn	Monatlich oder gemäß Wartungsplan	Spannung prüfen, ermüdete Federn ersetzen	Unregelmäßiges Ausschneiden, Zuführprobleme
Formflächen	Jeder Produktionslauf	Reinigen, auf Kaltverformung prüfen, Schmiermittel auftragen	Oberflächenfehler an Blechteilen, Kratzspuren
Piloten	Alle 25.000–50.000 Hübe	Auf Verschleiß prüfen, die Positionierungsgenauigkeit überprüfen	Kumulierte Positionierungsfehler, falsch positionierte Merkmale

Wann eine Erneuerung statt ein Austausch abgenutzter Werkzeuge erfolgen sollte

Jedes abgenutzte Werkzeug stellt eine Entscheidung vor: Soll es repariert, erneuert oder vollständig ersetzt werden? Die richtige Wahl hängt vom Ausmaß des Verschleißes, den verbleibenden Produktionsanforderungen und der Wirtschaftlichkeit jeder Option ab. Die korrekte Entscheidung spart erhebliche Kosten; eine Fehlentscheidung verschwendet Ressourcen für Werkzeuge, die bereits außer Betrieb genommen werden sollten – oder führt zu einem vorzeitigen Ausschuss von Werkzeugen, die noch jahrelang einsatzfähig wären.

Die typische Lebensdauer von Werkzeugen variiert stark je nach mehreren Faktoren. Werkzeuge für das Stanzen von Weichstahl bei mittleren Produktionsmengen können 1 bis 2 Millionen Hubzyklen erreichen, bevor eine umfassende Erneuerung erforderlich ist. Dasselbe Werkzeug zur Verarbeitung von AHSS (Advanced High-Strength Steel) könnte dagegen bereits nach 200.000 bis 500.000 Hubzyklen Wartung benötigen. Die Härte des Werkstoffs, die Qualität der Beschichtung, die Schmierpraxis sowie die Konstanz der Wartung beeinflussen sämtlich die Lebensdauer.

Eine Aufarbeitung ist sinnvoll, wenn der Verschleiß lokal begrenzt ist und die Werkzeugstruktur intakt bleibt. Gängige Optionen für die Aufarbeitung umfassen:

• Neubearbeitung verschlissener Flächen —Schleifen und Polieren zur Wiederherstellung der Maßgenauigkeit und der Oberflächenbeschaffenheit
• Einsatztausch —Austausch verschlissener Schneid- oder Umformkomponenten bei Beibehaltung der Werkzeugstruktur
• Oberflächenbehandlungen —Aufbringen von PVD-Beschichtungen, Nitrierungen oder Verchromungen zur Erhöhung der Verschleißfestigkeit
• Schweißreparatur und Nachbearbeitung durch Schleifen —Auftragschweißen an verklebten oder beschädigten Stellen, anschließend maschinelle Bearbeitung auf Sollmaß

Gemäß der Wartungsexpertise der Phoenix Group beginnt die Werkzeugüberholung mit einer gründlichen Inspektion, um alle verschlissenen oder beschädigten Komponenten zu identifizieren. Demontage und Reinigung enthüllen Verschleißmuster und versteckte Schäden, die den Umfang der Reparatur bestimmen. Oberflächenbehandlungen wie Nitrierung oder Verchromung, die während der Überholung angewendet werden, können die Standzeit des Werkzeugs deutlich über die ursprünglichen Spezifikationen hinaus verlängern.

Wann sollten Sie das Werkzeug ersetzen statt aufarbeiten? Ein Ersatz ist zu erwägen, wenn:

• Strukturelle Komponenten weisen Ermüdungsrisse oder bleibende Verformungen auf
• Die kumulierte Nacharbeit hat so viel Material entfernt, dass die Steifigkeit beeinträchtigt ist
• Konstruktionsänderungen machen die vorhandene Form veraltet
• Die Aufbereitungskosten nähern sich 60–70 % der Kosten für neue Werkzeuge
• Die Produktionsanforderungen haben sich seit dem ursprünglichen Design erheblich geändert

Der Entscheidungsrahmen sollte die Gesamtbetriebskosten berücksichtigen, nicht nur die unmittelbaren Reparaturkosten. Eine aufgearbeitete Werkzeugform, die häufige Wartung erfordert, kann über ihre verbleibende Lebensdauer hinweg mehr kosten als eine Investition in neue Werkzeuge, die mit aktualisierten Materialien und Beschichtungen konzipiert wurden. Die Erfassung der Wartungshistorie unterstützt diese Entscheidungen – Organisationen, die detaillierte Aufzeichnungen aller Wartungsaktivitäten führen, können präventive Intervalle optimieren und datengestützte Austauschentscheidungen treffen.

Eine ordnungsgemäße Wartung verwandelt Stanzwerkzeuge von abschreibbaren Vermögenswerten in langfristige Produktionsressourcen. Die Investition in systematische Inspektionen, rechtzeitige Reparaturen und strategische Überholungen lohnt sich durch konstant hohe Teilequalität, reduzierte ungeplante Ausfallzeiten und eine verlängerte Werkzeuglebensdauer. Sobald die Wartungspraktiken etabliert sind, stellt sich als nächste Frage das Verständnis des gesamten Kostenbildes – von der anfänglichen Werkzeuginvestition über die Produktionsökonomie bis hin zur Rentabilität der Investition.

Kostenaspekte und ROI bei der Investition in Stanzwerkzeuge

Hier ist die Frage, die Beschaffungsmanager und Ingenieure nachts wachhält: Wie viel sollten Sie wirklich für Karosserie-Stanzwerkzeuge ausgeben? Das erste Angebot ist nur der Anfang. Was zunächst wie ein Schnäppchen erscheint, kann sich als teurer Fehler erweisen, wenn die Abnahmetests sich in die Länge ziehen, Qualitätsprobleme zunehmen und die Produktionspläne ins Rutschen geraten. Umgekehrt amortisieren sich hochwertige Werkzeuginvestitionen vielfach, wenn die Werkzeuge Millionen gleichbleibender Teile mit minimalem Eingriff produzieren.

Das Verständnis des gesamten Kostenbildes – von der Erstinvestition bis hin zur Produktionsökonomie – verwandelt den Einkauf von Stanzwerkzeugen von einer reinen Beschaffungstransaktion in eine strategische Entscheidung. Ob Sie Automobilteile-Hersteller als Partner bewerten oder interne Kostenmodelle erstellen – dieser Rahmen hilft Ihnen, über den reinen Kaufpreis hinauszublicken.

Gesamtbetriebskosten jenseits der Erstinvestition

Denken Sie an die Kosten für Stanzwerkzeuge so, wie Sie beim Kauf eines Autos vorgehen würden. Der Listenpreis ist wichtig, doch Verbrauch, Wartungskosten, Zuverlässigkeit und Wiederverkaufswert bestimmen Ihre tatsächlichen Gesamtkosten der Nutzung. Bei Stanzwerkzeugen verhält es sich genauso – die anfänglichen Werkzeugkosten sind nur eine Komponente einer umfassenderen Gleichung.

Nach branchendaten zur Kostenschätzung , lautet die Kernformel für die Wirtschaftlichkeit des Stanzens einfach:

Gesamtkosten = Fixkosten (Konstruktion + Werkzeug + Einrichtung) + (variable Kosten/Einheit × Menge)

Feste Kosten bilden die Markteintrittsbarriere. Individuelle metallische Stanzwerkzeuge für die Automobilindustrie variieren stark – von etwa 5.000 USD für einfache Ausschneidoperationen bis hin zu über 100.000 USD für komplexe fortschreitende Stanzwerkzeuge mit mehreren Umformstationen. Zu dieser Kategorie zählen auch die Ingenieurstunden für das Konstruktionsdesign, der Zusammenbau des Werkzeugs sowie die erste Probelaufphase, in der das Werkzeug für die Serienfertigung kalibriert wird.

Variable Kosten übernehmen die Kostenstruktur, sobald die Produktion beginnt. Material macht typischerweise 60–70 % des Stückpreises aus, während Maschinenstundensätze, Arbeitskosten und Gemeinkosten den Rest ausmachen. Bei einer 100-Tonnen-Presse mit einer Taktfrequenz von 60 Hub pro Minute werden die Arbeitskosten pro Teil im Vergleich zum Materialverbrauch vernachlässigbar.

Die strategische Erkenntnis? Das Stanzen folgt einer asymptotischen Kostenkurve, bei der die Kosten pro Stück mit steigendem Produktionsvolumen stark sinken. Gemäß branchenüblichen Benchmarks rechtfertigen Projekte mit jährlichen Stückzahlen von über 10.000 bis 20.000 Teilen in der Regel den Einsatz komplexer progressiver Werkzeuge, da die Effizienzgewinne die höheren Anfangsinvestitionen kompensieren. Daher stützt sich die serienmäßige Fertigung von Automobilteilen so stark auf gut konstruierte Stanzwerkzeuge.

Zu den wesentlichen Kostenfaktoren, die die Gesamtinvestition beeinflussen, zählen:

• Komplexität des Teils —jede Funktion erfordert entsprechende Werkzeugstationen; einfache Halterungen benötigen möglicherweise drei Stationen, während komplexe Gehäuse zwanzig oder mehr Stationen erfordern
• Düsengröße —größere Werkzeuge erfordern mehr Material, längere Bearbeitungszeiten und Pressen mit höherer Presskraft
• Materialauswahl —die Umformung von AHSS oder Aluminium erfordert hochwertigere Werkzeugstähle und spezielle Beschichtungen
• Präzisionsanforderungen —engere Toleranzen erfordern anspruchsvollere Maschinierung, bessere Führungssysteme und eine verlängerte Probeproduktion
• Erwartete Produktionsmengen —Werkzeuge mit einer Garantie von 1 Million Hubzyklen rechtfertigen eine höhere Anfangsinvestition als solche, die für begrenzte Serien ausgelegt sind
• Anforderungen an die Lieferzeit —beschleunigte Terminpläne sind häufig mit Aufpreisen für beschleunigte Maschinierung und verlängerte Überstunden verbunden

Werkzeugklasse und Qualitäts-Kosten-Beziehungen

Nicht alle Stanzwerkzeuge sind gleichwertig – und die Unterschiede wirken sich unmittelbar sowohl auf die Kosten als auch auf die Leistung aus. Laut Der Analyse von Master Products zu Werkzeugklassifizierungen unterteilt die Branche die Werkzeuge in drei Hauptklassen, bei denen die Qualitätsanforderungen an die Produktionsanforderungen angepasst sind.

Klasse-A-Werkzeuge stellen die Spitze der Stanzwerkzeugtechnik dar. Sie werden aus den widerstandsfähigsten verfügbaren Stählen hergestellt – speziellen Werkzeugstählen, Hartmetall und Hochleistungskeramiken – und sind für höchste Zuverlässigkeit konzipiert. Werkzeuge der Klasse A unterteilen sich weiter in Typ 1 (große Außenblechteile wie Karosseriebleche für Automobile) und Typ 2 (höchste Präzisionsanforderungen für komplexe, hochvolumige Serienfertigung). In einigen Anwendungen produzieren Werkzeuge der Klasse A im Laufe ihrer Lebensdauer mehrere Millionen Teile.

Werkzeuge der Klasse B erfüllen den Großteil der kommerziellen und industriellen Stanzanforderungen. Obwohl sie nicht nach den Präzisionsstandards der Klasse A gefertigt werden, halten sie äußerst enge Toleranzen mithilfe hochbeständiger Werkzeugstähle ein. Werkzeuge der Klasse B werden typischerweise unter Berücksichtigung der erwarteten Produktionsmenge konzipiert – sie sind so ausgelegt, dass sie zuverlässig Stanzteile bis hin zu den Zielmengen sowie geringfügig darüber hinaus fertigen können, jedoch nicht unbegrenzt.

Werkzeuge der Klasse C bieten eine kostengünstigere Option für Projekte mit geringem bis mittlerem Volumen oder Prototypenanwendungen, bei denen hochwertige Oberflächen und präzise Abmessungen nicht erforderlich sind.

Wie wirkt sich diese Klassifizierung auf Ihre Investitionsentscheidung aus? Der Zusammenhang ist eindeutig: Eine höhere Werkzeugklasse bedeutet höhere Anschaffungskosten, aber geringere Stückkosten bei hohen Produktionsmengen. Ein Automobilzulieferer, der Millionen von Außenteilen fertigt, benötigt Werkzeuge der Klasse A, Typ 1, um die Oberflächenqualität über die gesamte Serienfertigung hinweg sicherzustellen. Ein Zulieferer, der in moderaten Mengen Innenausstattungsteile (z. B. Halterungen) stanzt, könnte feststellen, dass Werkzeuge der Klasse B eine ausreichende Qualität bei geringerer Investition liefern.

Abwägung zwischen Werkzeuginvestition und Produktionswirtschaftlichkeit

Die eigentliche Frage lautet nicht „Was kostet das Werkzeug?“, sondern vielmehr „Welche Lösung bietet die niedrigsten Gesamtbetriebskosten für meine spezifische Anwendung?“. Diese Neuausrichtung verlagert den Fokus vom bloßen Minimieren der Bestellsumme hin zur Optimierung der gesamten Produktionswirtschaftlichkeit.

Berücksichtigen Sie die Abschreibungsmathematik. Wenn eine Progressivwerkzeugform 80.000 USD kostet, aber über fünf Jahre hinweg 500.000 Teile produziert, beträgt der Werkzeugkostenanteil pro Teil lediglich 0,16 USD. Bei einer Losgröße von nur 5.000 Teilen erhöht sich derselbe Werkzeugkostenanteil auf 16,00 USD pro Teil – was das Projekt wirtschaftlich wahrscheinlich unrentabel macht. Das Verständnis Ihrer tatsächlichen Mengenanforderungen prägt jede Entscheidung bezüglich der Werkzeugauswahl.

Wertorientierte Faktoren, die die Rendite (ROI) beeinflussen, umfassen:

• Erstbewilligungsquoten — Werkzeuge, die bei der ersten Probeproduktion bereits akzeptable Teile liefern, vermeiden kostspielige Nacharbeitsschleifen; Lieferanten mit einer Erstfreigabequote von 93 % oder höher erzielen messbare Kostenvorteile
• Simulationsbasiertes Design — CAE-Simulationsfähigkeiten, die Umformungsprobleme bereits vor dem Schneiden des Werkzeugstahls vorhersagen, reduzieren physische Probeproduktionsdurchläufe und verkürzen die Entwicklungszeit
• Flexibilität bei der schnellen Prototypenerstellung — die Möglichkeit, Prototypenmengen bereits innerhalb von nur fünf Tagen herzustellen, beschleunigt die Produktentwicklung und ermöglicht eine schnellere Validierung des Designs
• Qualitätszertifizierungen —Die IATF-16949-Zertifizierung stellt sicher, dass Zulieferer die Qualitätsmanagementsysteme aufrechterhalten, die Automobil-OEMs voraussetzen, wodurch der Audit-Aufwand und das Qualitätsrisiko reduziert werden
• Presskapazitätsbereich —Zulieferer mit Kapazitäten bis zu 600 Tonnen können sowohl kleine Halterungen als auch große Strukturkomponenten abdecken, ohne die Zuliefererbasis aufzuteilen
• Tiefe der technischen Unterstützung —Die integrierte CAE-Simulation sowie die Konstruktionsunterstützung für die Fertigungsgerechtheit verhindern kostspielige Konstruktionsänderungen in einer späten Entwicklungsphase

Sowohl die Aftermarket-Branche als auch die OEM-Zulieferketten profitieren von dieser wirtschaftlichen Perspektive. Ob Sie zu den Automobilzulieferern in den USA gehören, die um Aufträge von Tier-1-Kunden konkurrieren, oder zu den Automobilzulieferern in den USA, die den Ersatzteilmarkt bedienen – die Rechnung bleibt dieselbe: Optimieren Sie die Gesamtkosten, nicht nur den Werkzeugpreis.

Lieferzeit und Time-to-Market-Wert

In der Automobilentwicklung hat Zeit ihre eigene Kostenstruktur. Jede Woche Verzögerung bei der Werkzeugherstellung verschiebt den Produktionsstart und birgt das Risiko, Fristen für das Modelljahr oder marktstrategische Fenster zu verpassen. Schnelle Prototypenerstellungsmöglichkeiten, die frühe Entwicklungsphasen verkürzen, schaffen Wettbewerbsvorteile, die über reine Kostenbetrachtungen hinausgehen.

Nach Fallstudie von Forward AM für die Automobilindustrie , die aufwendige Produktionsschritte eliminieren und kürzere Durchlaufzeiten ermöglichen, stellen wichtige Vorteile in der Vorserienentwicklung dar. Die Fähigkeit, während der Prototypenphase schnell zu iterieren – also funktionstüchtige Muster innerhalb weniger Tage statt Wochen herzustellen –, ermöglicht eine schnellere Designvalidierung und verringert das Risiko spätzeitiger Änderungen.

Bei der Bewertung potenzieller Zulieferer sollten Sie berücksichtigen, wie sich deren Kompetenzen auf Ihren Entwicklungszeitplan auswirken. Partner, die Schnelligkeit bei der schnellen Prototypenerstellung mit Expertise in der Serienfertigung hoher Stückzahlen kombinieren – wie etwa Shaoyis integrierte Stanzwerkzeug-Lösungen —beseitigen das Übergangsrisiko zwischen Entwicklung und Serienfertigung. Ihre IATF-16949-Zertifizierung und fortschrittlichen CAE-Simulationsfähigkeiten gewährleisten, dass Prototypen die Serienleistung präzise vorhersagen, während ihre Erstfreigabequote von 93 % einen schnelleren Übergang vom Probelauf zur validierten Werkzeugtechnik ermöglicht.

Die Kosten eines Fehlers steigen rasch an. Hastig gefertigte Werkzeuge von nicht qualifizierten Lieferanten erfordern häufig umfangreichere Probelauf-Iterationen, Not-Engineering-Änderungen und Produktionsverzögerungen, die sämtliche ursprünglichen Kosteneinsparungen bei Weitem übersteigen. Die Investition in leistungsfähige Partner mit nachgewiesener Erfahrung – selbst zu einem Premium-Preis – führt bei Berücksichtigung aller Faktoren häufig zu den geringsten Gesamtkosten.

Nachdem die Kostenentwicklung verstanden ist, bleibt als letzte Entscheidung die Auswahl des richtigen Stanzwerkzeug-Partners, um Ihr Projekt erfolgreich umzusetzen.

Auswahl des richtigen Stanzwerkzeug-Partners für Ihr Projekt

Sie haben die technischen Details verinnerlicht – Werkzeugtypen, Konstruktionsprozesse, Materialherausforderungen, Validierungsprotokolle, Wartungsstrategien und Kostenrahmen. Nun folgt die Entscheidung, die alle Aspekte zusammenführt: die Auswahl des richtigen Partners für die Umsetzung Ihres Automobil-Stanzprojekts. Diese Wahl entscheidet darüber, ob Ihre Werkzeuginvestition über Jahre hinweg eine konsistente Qualität liefert oder zu einer dauerhaften Quelle von Produktionsproblemen wird.

Die Einsätze sind hoch. Eine falsche Lieferantenauswahl wirkt sich nicht nur auf ein einzelnes Werkzeug aus – sie zieht Wellen durch Ihren gesamten Produktionszeitplan, Ihre Qualitätskennzahlen und Ihre Kundenbeziehungen. Ob Sie als OEM-Ingenieur Werkzeuge für eine neue Fahrzeugplattform spezifizieren oder als Tier-1-Einkäufer Stanzteile für die Fahrzeugmontage beschaffen – die Bewertungskriterien bleiben grundsätzlich dieselben.

Wichtige Fragen bei der Bewertung von Werkzeuglieferanten

Stellen Sie sich vor, Sie betreten die Produktionsstätte eines potenziellen Lieferanten. Worauf sollten Sie achten? Gemäß den Richtlinien der TTM Group zur Lieferantenauswahl erfordert der Prozess eine umfassende Bewertung in mehreren Dimensionen – technische Kompetenz, Qualitätsmanagementsysteme, Produktionskapazität und Partnerschaftspotenzial.

Beginnen Sie mit den technischen Fähigkeiten. Der Hersteller, den Sie auswählen, sollte nachweislich in der Lage sein, hochwertige Werkzeuge herzustellen, die die strengen Anforderungen der Automobilindustrie erfüllen. Achten Sie auf Hersteller, die in modernste Technologien investieren – wie CNC-Bearbeitung, Draht-EDM und CAD/CAM-Systeme –, da diese Werkzeuge höchste Genauigkeit und Wiederholgenauigkeit gewährleisten.

Doch allein die Ausrüstung garantiert noch keinen Erfolg. Der eigentliche Unterschiedsfaktor? Die ingenieurtechnische Tiefe. Können sie Umformsimulationen durchführen, die Rückfederung und Materialfluss bereits vor dem Schneiden des Stahls vorhersagen? Verstehen sie die spezifischen Herausforderungen beim Karosserieblech-Stanzen mit hochfesten Stählen (AHSS) und Aluminium? Fortgeschrittene CAE-Simulationsfähigkeiten – jene, die durch virtuelle Iterationen fehlerfreie Ergebnisse erzielen – unterscheiden Lieferanten, die bereits beim ersten Versuch erfolgreich liefern, von solchen, die Monate lang Anpassungen benötigen.

Qualitätszertifizierungen bieten eine wesentliche Sicherheit. Die IATF-16949-Zertifizierung ist nicht nur ein einfacher Haken in einer Checkliste – sie steht für ein umfassendes Qualitätsmanagementsystem, das sämtliche Bereiche von der Designvalidierung bis zur Produktionssteuerung abdeckt. Laut der Analyse der TTM Group sind diese Zertifizierungen Indikatoren für das Engagement eines Herstellers, hochwertige Produktionsprozesse aufrechtzuerhalten. Für Dienstleistungen im Automobil-Aftermarket ebenso wie für die OEM-Lieferkette verringern zertifizierte Lieferanten den Prüfaufwand und gewährleisten gleichzeitig dokumentierte Qualitätssicherung.

Verwenden Sie diese Bewertungscheckliste bei der Beurteilung potenzieller Partner für die Metallstanzung im Automobilbereich:

• Technisches Know-how — nachgewiesene Erfahrung mit metallischen Stanzteilen für den Automobilbereich; Erfahrung mit Ihren spezifischen Werkstoffen (AHSS, Aluminium, konventionelle Stähle)
• Simulationskapazitäten — CAE-Software für die Formbarkeitsanalyse, die Vorhersage von Rückfederungseffekten und den virtuellen Erstversuch; nachgewiesene Erfolgsraten bei der ersten Freigabe
• Qualitätszertifizierungen — IATF 16949, ISO 9001 oder vergleichbare Qualitätsstandards für den Automobilbereich mit dokumentierten Audit-Ergebnissen
• Produktionskapazität —Pressenkraftbereich entsprechend Ihren Komponentenanforderungen; Skalierbarkeit bei Volumenänderungen ohne Einbußen bei der Qualität
• Prototypengeschwindigkeit —Schnelle Prototypenerstellung zur Designvalidierung; Lieferzeiten im Bereich von Tagen statt Wochen für die frühe Entwicklungsphase
• Materialkompetenz —Erfahrung mit einer Vielzahl von Metallen, darunter hochfeste Stähle und Aluminiumlegierungen; Know-how zu Beschichtungen und Oberflächenbehandlungen
• Kommunikationsqualität —Reaktionsfähiges Projektmanagement; regelmäßige Fortschrittsberichte; proaktive Identifizierung von Problemen
• Langfristige Partnerschaftspotenzial —Bereitschaft, in Ihren Erfolg zu investieren; Kapazität für Wachstum, wenn sich Ihre Programme erweitern

Aufbau einer erfolgreichen Stanzwerkzeug-Partnerschaft

Die besten Lieferantenbeziehungen gehen über rein transaktionale Beschaffung hinaus. Wenn Sie einen Partner finden, der Ihr Geschäft versteht und gemeinsam mit Ihnen wächst, wird diese Beziehung zu einem Wettbewerbsvorteil. Was suchen Hersteller von Fahrzeugteilen für den Aftermarket und OEM-Zulieferer gleichermaßen? Partner, die ingenieurtechnisches Know-how beisteuern – nicht nur Fertigungskapazität.

Für OEM-Ingenieure ist der ideale Partner jemand, der früh in die Konstruktionsentwicklung einsteigt. Er identifiziert Herstellbarkeitsprobleme, bevor die Konstruktionen endgültig festgelegt sind, schlägt Material- oder Geometrieanpassungen vor, die die Umformbarkeit verbessern, und liefert genaue Kostenkalkulationen, die Entscheidungsprozesse im Programm unterstützen. Dieser kollaborative Ansatz – manchmal als „Design for Manufacturability“ (Gestaltung für die Fertigung) bezeichnet – verhindert teure Änderungen in einer späten Entwicklungsphase, wie sie bei Programmen mit getrennten Konstruktions- und Fertigungsfunktionen häufig auftreten.

Zulieferer der Tier-Stufe stehen unter anderen Druckbedingungen. Sie benötigen Partner, die ehrgeizige Zeitvorgaben einhalten können, ohne dabei die Qualitätsstandards zu vernachlässigen, die ihre OEM-Kunden fordern. Flexibilität wird entscheidend: Kann der Zulieferer Konstruktionsänderungen oder Eilbestellungen bewältigen, ohne Abstriche bei der Qualität zu machen? Laut den Empfehlungen der TTM Group ist ein flexibler Hersteller, der sich an Ihre sich wandelnden Anforderungen anpassen kann, ein unschätzbarer Partner.

Die Definition von Ersatzteilen für den Aftermarket im Automobilbereich hat sich erheblich gewandelt. Heutige Ersatzteile entsprechen oft den Spezifikationen der Erstausrüstung oder übertreffen diese sogar. Das bedeutet, dass Zulieferer für Aftermarket-Stanzteile dieselbe Präzision und dieselben Qualitätsmanagementsysteme wie OEM-Werkzeughersteller aufrechterhalten müssen. Bei der Bewertung von Partnern für beide Marktsegmente bleibt die Qualitätsanforderung gleichermaßen hoch.

Berücksichtigen Sie beim Treffen Ihrer Auswahl das umfassende Leistungspaket. Ein Lieferant, der komplette Leistungen im Bereich Werkzeugkonstruktion und -fertigung anbietet – von der ersten Konzeption bis hin zu validierten Serienwerkzeugen – beseitigt die Koordinationsprobleme, die bei Mehr-Lieferanten-Ansätzen entstehen. Shaoyis integrierte Stanzwerkzeug-Lösungen veranschaulichen diesen Ansatz, indem sie IATF-16949-zertifizierte Qualitätsmanagementsysteme mit fortschrittlicher CAE-Simulation, schnellem Prototyping innerhalb von nur fünf Tagen sowie Know-how in der Hochvolumenfertigung kombinieren, was eine Erstfreigabequote von 93 % ermöglicht.

Kosteneffizienz geht über den Kaufpreis hinaus. Bewerten Sie die Gesamtbetriebskosten, einschließlich der Anzahl erforderlicher Versuchsläufe, der Qualitätskonsistenz, der Wartungsanforderungen und der Produktionssicherheit. Ein Lieferant mit höherem Ausgangspreis, aber nachgewiesener Erstbelegqualität, liefert häufig geringere Gesamtbetriebskosten als eine preisgünstigere Alternative, die längere Entwicklungszyklen erfordert.

Deine nächsten Schritte

Mit dem Wissen aus diesem Leitfaden – zum Verständnis von Werkzeugtypen, Konstruktionsprozessen, Materialherausforderungen, Validierungsanforderungen, Wartungspraktiken und Kostenrahmen – sind Sie nun in der Lage, fundierte Entscheidungen für Ihre Automobil-Stanzprojekte zu treffen.

Die Reise vom ersten Skizzenentwurf bis zum fertigen Teil umfasst unzählige Entscheidungen. Jede Wahl bezüglich des Werkzeugtyps, des Materials, des Simulationsansatzes und des Zuliefererpartners wirkt sich kumulativ auf Ihren endgültigen Produktionserfolg aus. Ob Sie eine neue Fahrzeugplattform einführen oder Karosserieblechteile für bestehende Programme beschaffen – die Grundsätze bleiben dieselben: Investieren Sie in leistungsfähiges Engineering, stellen Sie Qualitätsmanagementsysteme in den Vordergrund und bauen Sie Partnerschaften mit Zulieferern auf, die Ihr Engagement für Exzellenz teilen.

Beginnen Sie bei Ihrem nächsten Automobil-Stanzprojekt damit, Zulieferer zu prüfen, die das gesamte Spektrum an Fähigkeiten nachweisen, das in dieser Anleitung dargelegt ist. Die richtige Entscheidung heute liefert Ihnen qualitativ hochwertige Teile, eine zuverlässige Fertigung und wettbewerbsfähige Kosten für die kommenden Jahre.

Häufig gestellte Fragen zu Automobilstanzwerkzeugen

1. Wie viel kostet ein Metallstanzwerkzeug?

Die Kosten für automobile Stanzwerkzeuge liegen zwischen 5.000 USD für einfache Ausschneidvorgänge und über 100.000 USD für komplexe fortschreitende Werkzeuge mit mehreren Umformstationen. Der Endpreis hängt von der Komplexität des Bauteils, der Werkzeuggröße, den Materialanforderungen, den erforderlichen Genauigkeitstoleranzen sowie der geplanten Produktionsmenge ab. Klasse-A-Werkzeuge für hochvolumige Außenblechteile erzielen einen Aufpreis, während Klasse-C-Werkzeuge kostengünstigere Optionen für Prototypen bieten. Bei der Gesamtbetrachtung der Besitzkosten sollten auch die Anzahl der Probelaufdurchläufe, die Wartungskosten sowie die Kosten pro Stück berücksichtigt werden – Werkzeuge mit höheren Anschaffungskosten führen häufig zu niedrigeren Gesamtkosten, wenn diese auf Millionen von Produktionszyklen verteilt werden.

2. Was ist der Unterschied zwischen Druckguss und Stanzung?

Druckguss und Tiefziehen sind grundsätzlich unterschiedliche metallverarbeitende Verfahren. Beim Druckguss wird geschmolzenes Nichteisenmetall (z. B. Aluminium, Zink, Magnesium), das über seinen Schmelzpunkt erhitzt wurde, unter hohem Druck in Formhohlräume eingespritzt. Beim Tiefziehen handelt es sich um ein Kaltumformverfahren, bei dem präzise Werkzeuge zum Schneiden, Biegen und Formen von Blechzuschnitten oder -coils bei Raumtemperatur eingesetzt werden. Das Tiefziehen unterstützt eine breitere Palette von Metallen, darunter Stahl und Aluminiumlegierungen, während der Druckguss auf Nichteisenwerkstoffe beschränkt ist. Das Tiefziehen eignet sich besonders gut zur Herstellung dünnwandiger Komponenten wie Karosserieteile und Halterungen, während der Druckguss komplexe dreidimensionale Formen mit inneren Merkmalen erzeugt.

3. Was ist der Unterschied zwischen Progressivwerkzeugen und Transferwerkzeugen?

Progressive Werkzeuge verwenden einen kontinuierlichen Metallstreifen, der bei jedem Presshub durch mehrere Stationen weitertransportiert wird und fertige Teile mit einer Rate von 20–200 Stück pro Minute erzeugt. Sie eignen sich hervorragend für die Serienfertigung kleiner bis mittelgroßer Komponenten wie Halterungen, Clips und Verbindungsstücke. Bei Transferwerkzeugen werden einzelne Blechzuschnitte mithilfe mechanischer oder hydraulischer Systeme zwischen separaten Stationen bewegt; dadurch ergibt sich eine größere Flexibilität bei großen Strukturkomponenten wie Türblechen, Motorhauben und Kotflügeln. Transferwerkzeuge ermöglichen tiefere Ziehtiefen und komplexere Geometrien als progressive Werkzeuge, arbeiten jedoch mit langsameren Taktzeiten. Bei großen Teilen spricht oft die Materialausnutzung für Transferwerkzeuge, da die Blechzuschnitte gezielt an die jeweilige Geometrie optimiert werden können.

4. Wie lange halten Automobil-Stanzwerkzeuge?

Die Lebensdauer variiert stark je nach den verarbeiteten Materialien, der Produktionsmenge und der Qualität der Wartung. Stanzen, die im mittleren Mengenbereich weichen Stahl umformen, erreichen typischerweise 1–2 Millionen Hubzyklen, bevor eine umfassende Überholung erforderlich ist. Stanzen zur Verarbeitung hochfester Stähle (AHSS) benötigen aufgrund der stärkeren Verschleißbelastung durch höhere Umformkräfte möglicherweise bereits nach 200.000–500.000 Hubzyklen Wartungsmaßnahmen. Eine sachgerechte präventive Wartung – einschließlich regelmäßiger Inspektion, Schmierung und rechtzeitigen Austauschs von Komponenten – verlängert die Lebensdauer der Werkzeuge deutlich. Stanzen für die Serienfertigung in Klasse A mit hochwertigen Werkzeugstählen und fortschrittlichen Beschichtungen können bei ordnungsgemäßer Wartung über ihre gesamte Lebensdauer mehrere Millionen Teile produzieren.

5. Welche Zertifizierungen sollten Lieferanten von Karosserie-Stanzwerkzeugen besitzen?

Die IATF-16949-Zertifizierung stellt den Basiskompetenzstandard für Qualitätsmanagement dar, der an Automobil-Stanzlieferanten gestellt wird, und gewährleistet umfassende Qualitätsmanagementsysteme, die Design-Validierung, Produktionssteuerung und kontinuierliche Verbesserung abdecken. Diese Zertifizierung erfordert dokumentierte Prozesse für APQP, PPAP, FMEA, MSA und SPC. Lieferanten wie Shaoyi kombinieren die IATF-16949-Zertifizierung mit fortschrittlichen CAE-Simulationsfähigkeiten und nachgewiesenen Erstfreigabeprozenten, um die von OEMs geforderte Qualitätssicherung zu liefern. Weitere Zertifizierungen können ISO 9001 für das allgemeine Qualitätsmanagement sowie branchenspezifische Umwelt- oder Sicherheitsstandards umfassen, je nach Kundenanforderungen.
