Verständnis für Automobil-Stanzwerkzeuge und ihre entscheidende Rolle

Haben Sie sich jemals gefragt, wie aus einem flachen Stahlblech die elegante Kotflügelverkleidung Ihres Fahrzeugs oder die präzise gewölbte Türverkleidung entsteht, die Sie täglich berühren? Die Antwort liegt in einem außergewöhnlich präzisen Werkzeug – dem Automobil-Stanzwerkzeug. Diese spezialisierten Instrumente sind die unauffälligen Helden der Fahrzeugfertigung und formen still und zuverlässig die metallischen Komponenten von Kraftfahrzeugen, die rund 60–70 % jedes heute auf der Straße befindlichen Fahrzeugs ausmachen.

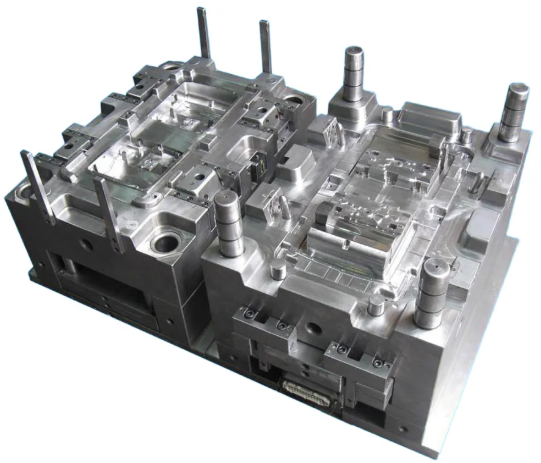

Eine Automobil-Stanzform ist ein maßgeschneidertes Präzisionswerkzeug, das Blech schneidet, biegt und zu komplexen dreidimensionalen Formen umformt. Man kann sie sich als eine hochentwickelte Form vorstellen, die in eine leistungsstarke Presse eingesetzt wird. Wenn die Presse mit enormer Kraft schließt, vollzieht die Form ihre Arbeit – sie verwandelt flache Metallrohlinge in alles, von strukturellen Karosserieteilen bis hin zu komplizierten Motorkomponenten. Gemäß Die Phoenix Group , kann eine Form vier wesentliche Funktionen erfüllen: Positionieren, Spannen, Umformen und Lösen, wobei wertschöpfende Operationen während der Umformphase stattfinden.

Was Automobil-Stanzformen für die Fahrzeugproduktion unverzichtbar macht

Stellen Sie sich vor, Sie müssten Tausende identischer Autotüren per Hand mit perfekter Maßgenauigkeit herstellen. Unmöglich, oder? Genau deshalb sind Stanzformen unverzichtbar. Mit diesen Werkzeugen können Hersteller Millionen identischer Teile mit Toleranzen im Bereich von Bruchteilen eines Millimeters fertigen.

Die Umformfunktion von automobil-Stanzvorgängen umfasst das Schneiden , Biegen, Stanzen, Prägeprägen, Umformen, Tiefziehen, Streckziehen, Prägen und Extrudieren. Jeder dieser Vorgänge erfordert spezifische Werkzeugkonfigurationen, die genau auf die Anforderungen des jeweiligen Automobilblechteils zugeschnitten sind. Ohne diese Präzisionswerkzeuge gäbe es die moderne Massenfertigung von Fahrzeugen schlichtweg nicht.

Eine einzige automobilspezifische Fertigungsstraße kann über 1.000 Teile pro Stunde stanzen, wobei jedes Werkzeug während seiner Einsatzdauer Millionen von Zyklen durchläuft – was Präzisionsengineering und Langlebigkeit zu entscheidenden Erfolgsfaktoren der Fertigung macht.

Das Präzisionsengineering hinter jeder Karosserieverkleidung

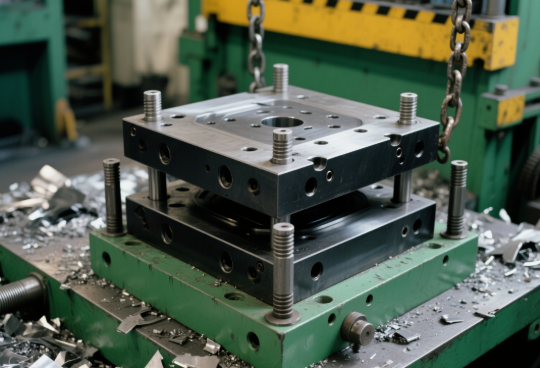

Was sind Aftermarket-Autoteile anderes als Komponenten, die exakt den Spezifikationen der Originalausrüstung entsprechen müssen? Die gleichen Stanzprinzipien gelten unabhängig davon, ob es sich um OEM-Teile oder Ersatzkomponenten handelt. Jedes Werkzeug besteht aus sorgfältig konstruierten Elementen, die harmonisch zusammenwirken:

• Obere und untere Platten – Die Grundkonstruktion, an der alle Komponenten befestigt werden; üblicherweise aus Gusseisen oder Stahl gefertigt
• Führungsbolzen und Buchsen – Kritische Komponenten zur Aufrechterhaltung einer präzisen Ausrichtung zwischen den beiden Matrizenhälften
• Stempel und Matrizenstähle – Die männlichen und weiblichen Formelemente, die das Material tatsächlich umformen
• Abstreifer und Federn – Systeme zum Lösen des geformten Teils nach jedem Presszyklus

In diesem Artikel erfahren Sie die gesamte Reise vom Rohstahl zu fertigen Automobilteilen. Wir behandeln verschiedene Matrizentypen, Kriterien für die Werkstoffauswahl, den ingenieurmäßigen Konstruktionsprozess, Validierungsverfahren, Wartungsstrategien sowie Kostenaspekte. Egal, ob Sie als Ingenieur, Einkaufsspezialist oder Entscheidungsträger in der Fertigung tätig sind: Das Verständnis dieser Präzisionswerkzeuge vermittelt Ihnen wertvolle Einblicke in die Karosserieblechumformung und unterstützt Sie dabei, fundiertere Entscheidungen bezüglich Ihrer Produktionsanforderungen zu treffen.

Arten von Stanzmatrizen in der Automobilfertigung

Sie wissen bereits, wozu Karosserie-Stanzwerkzeuge dienen – doch wussten Sie, dass es mehrere unterschiedliche Typen gibt, die jeweils für spezifische Fertigungsherausforderungen konzipiert sind? Die Wahl des richtigen Stanzwerkzeugs ist nicht nur eine technische Entscheidung: Sie wirkt sich unmittelbar auf Ihre Produktionsgeschwindigkeit, die Bauteilqualität und die Fertigungskosten aus. Werfen wir einen Blick auf die wichtigsten Werkzeugkategorien, die heutige Karosserie-Metallstanzprozesse antreiben.

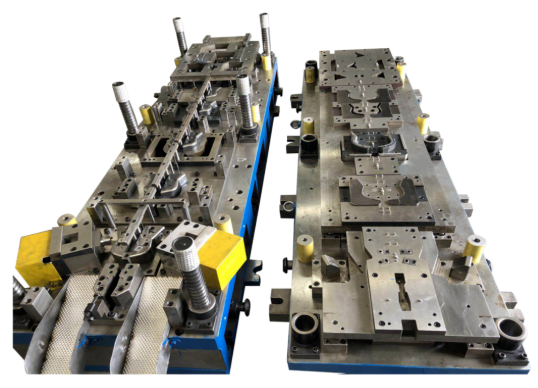

Progressive Werkzeuge für hochvolumige Karosserieteile

Wenn Automobilhersteller Millionen identischer Teile schnell fertigen müssen, sind progressive Werkzeuge in der Regel die erste Wahl. Diese Metallstanzwerkzeuge funktionieren wie eine sorgfältig choreografierte Montagelinie, die vollständig in einem einzigen Werkzeug integriert ist. Ein kontinuierlicher Metallstreifen wird durch mehrere Stationen geführt, wobei jede Station eine spezifische Operation ausführt – Schneiden, Stanzen, Biegen oder Umformen – bis das fertige Teil in der letzten Station entsteht.

Was macht progressive Werkzeuge für den Automobilbereich so wertvoll? Betrachten Sie diese Vorteile:

• Außergewöhnliche Geschwindigkeit – Die Teile bleiben während der gesamten Bearbeitung mit dem Band verbunden, was eine hochgeschwindigkeitsfähige kontinuierliche Produktion ermöglicht
• Verringerte Arbeitskosten – Ein minimaler Handhabungsaufwand zwischen den einzelnen Operationen bedeutet weniger Mitarbeiter und geringere Kosten pro Einheit
• Einheitliche Qualität – Eine enge Integration der Operationen minimiert Schwankungen zwischen den Einzelteilen
• Geringere Kosten pro Teil – Sobald die Werkzeuginvestition getätigt ist, sinken die Stückkosten bei hohen Produktionsmengen deutlich

Sie finden fortschreitende Werkzeuge (Progressivwerkzeuge) in der gesamten Automobilindustrie, die Halterungen, Klammern, Steckverbinder, Getriebekomponenten und elektrische Anschlussklemmen herstellen. Sie eignen sich besonders für kleine bis mittlere Bauteile produktionen mit hohen Stückzahlen, bei denen sich die anfängliche Werkzeuginvestition rechnet. Beachten Sie jedoch, dass Konstruktionsänderungen nach Abschluss der Werkzeugherstellung kostspielig und zeitaufwändig sein können.

Transferwerkzeuge für große Strukturteile

Was geschieht, wenn Sie größere, komplexere Automobilkomponenten stanzen müssen, die mit fortschreitenden Werkzeugen einfach nicht zu bewältigen sind? Hier kommt das Transferstanzen zum Einsatz. Im Gegensatz zu fortschreitenden Systemen wird das Blechblank bereits früh im Prozess vom Metallband getrennt. Mechanische Systeme transportieren anschließend einzelne Teile von Station zu Station, wobei jede Station eine spezialisierte Operation ausführt.

Dieser Ansatz bietet klare Vorteile für Automobilanwendungen:

• Tiefere Tiefungen – Transferwerkzeuge ermöglichen Teile mit erheblicher dreidimensionaler Umformung
• Komplexe Geometrien – Die Handhabung einzelner Teile erlaubt komplexere Umformoperationen
• Größere Teile möglich – Ideal für Karosseriebleche, Strukturkomponenten und Verstärkungsplatten
• Flexibilität in der Ausrichtung – Teile können zwischen den Stationen neu positioniert werden, um eine mehrachsige Umformung zu ermöglichen

Wichtige Karosserieteile, Türrahmen, strukturelle Halterungen und robuste Gehäuse entstehen üblicherweise mittels Transferstanzverfahren. Der Nachteil? Etwas langsamere Taktzeiten und höhere Betriebskosten im Vergleich zum Progressivstanzverfahren. Dennoch stellen Transferstempel für die Herstellung großer, komplex geformter Automobil-Stanzteile oft die einzige praktikable Lösung dar.

Kombinierte Stempel für präzise Einhub-Operationen

Stellen Sie sich vor, mehrere Operationen – Schneiden, Stanzen und Ausstanzen – in einem einzigen, kraftvollen Presshub abzuschließen. Genau das leisten kombinierte Stempel. Diese Automobil-Stanzstempel führen überlappende Operationen gleichzeitig aus und sind daher für bestimmte Anwendungen außerordentlich effizient.

Kombinierte Stempel zeichnen sich insbesondere aus bei:

• Hochpräzisen flachen Teilen mit engen Toleranzen
• Mehreren Merkmalen, die exakt ausgerichtet erzeugt werden
• Verringerten Taktzeiten für mäßig komplexe Komponenten
• Effiziente Materialnutzung mit minimalem Ausschuss

In der Automobilfertigung werden Sie auf Verbundwerkzeuge stoßen, die Dichtungen, Unterlegscheiben, Präzisions-Abstandshalter und Gehäuse für elektronische Komponenten herstellen. Die gleichzeitigen Operationen gewährleisten eine perfekte Ausrichtung der Merkmale – entscheidend für Teile, bei denen die Maßgenauigkeit nicht beeinträchtigt werden darf. Verbundwerkzeuge eignen sich jedoch am besten für relativ einfache Geometrien und sind nicht für Teile geeignet, die erhebliches Biegen oder Tiefziehen erfordern.

Tandem-Werkzeuge für sequenzielle Verarbeitung von dickwandigem Material

Einige Automobilkomponenten erfordern bei jeder Umformstufe individuelle Aufmerksamkeit. Bei Tandem-Werkzeuganordnungen werden mehrere Einzeloperationen-Werkzeuge nacheinander positioniert, wobei die Teile zwischen separaten Pressen übergeben werden. Obwohl dieser Ansatz mehr Platzbedarf und Handhabungsaufwand mit sich bringt, bietet er für dickwandige Automobilanwendungen besondere Vorteile.

Tandem-Anordnungen eignen sich insbesondere für:

• Dickwandige Strukturkomponenten, die eine erhebliche Umformkraft erfordern
• Teile, die spezielle Operationen benötigen, die nicht in einem einzigen Werkzeug kombiniert werden können
• Anwendungen, bei denen jede Umformstufe eine andere Pressenkraft erfordert
• Produktionsszenarien, die Flexibilität zur Anpassung einzelner Operationen erfordern

Rahmenkomponenten, Aufhängungsteile und schwere strukturelle Verstärkungen profitieren häufig von Tandemwerkzeug-Anordnungen. Jede Stanzeinheit in der Abfolge kann für ihre spezifische Operation optimiert werden, wodurch eine maximale Kontrolle über die Teilequalität gewährleistet ist.

Vergleich verschiedener Werkzeugtypen für Automobilanwendungen

Die Auswahl des richtigen Werkzeugtyps erfordert eine Abwägung mehrerer Faktoren. Diese Vergleichstabelle fasst die wichtigsten Kriterien für jede Kategorie zusammen:

Würfel-Typ	Beste Anwendungen	Produktionsvolumenbereich	Komplexitätsgrad des Bauteils	Typische Automobilkomponenten
Progressiver Stanzstempel	Kleine bis mittelgroße Teile mit mehreren Merkmalen	Hohe Stückzahlen (jährlich 100.000+)	Einfach bis mittelmäßig	Halterungen, Clips, Steckverbinder, Klemmen, Getriebekomponenten
Transferwerkzeug	Große Teile mit tiefen Ziehtiefen und komplexen Formen	Mittlere bis hohe Stückzahl	Mäßig bis hoch	Karosseriebleche, Türrahmen, strukturelle Halterungen, Verstärkungsplatten
Zusammengesetzter Sterz	Flache Präzisionsteile mit mehreren gleichzeitigen Operationen	Mittlere bis hohe Stückzahl	Einfach bis mittelmäßig	Dichtungen, Unterlegscheiben, Abstandshalter, elektronische Gehäuse
Tandem-Stanzwerkzeug	Teile aus dickem Blech, die eine sequenzielle Umformung erfordern	Geringe bis mittlere Stückzahl	Mäßig bis hoch	Rahmenkomponenten, Aufhängungsteile, strukturelle Verstärkungen

Bei der Bewertung, welcher Werkzeugtyp Ihren Anforderungen an das Automobil-Stanzen am besten entspricht, sollten Sie zunächst Ihre Produktionsmenge berücksichtigen. Hochvolumige Serien bevorzugen nahezu immer fortschreitende Werkzeuge aufgrund ihrer Geschwindigkeit und niedrigen Kosten pro Teil. Für größere Strukturkomponenten oder Teile mit tiefen Ziehungen bieten Transferwerkzeuge die erforderliche Flexibilität. Kombinationswerkzeuge gewährleisten Effizienz, wenn präzise flache Teile mehrere Merkmale in perfekter Ausrichtung benötigen. Und Tandemanordnungen bieten Ihnen maximale Kontrolle bei Anwendungen mit dickem Blech, bei denen jede Operation von einer individuellen Optimierung profitiert.

Das Verständnis dieser Werkzeugkategorien bildet die Grundlage für fundiertere Entscheidungen hinsichtlich Materialien, Konstruktion und Produktionsplanung. Doch aus welchen Materialien bestehen diese Präzisionswerkzeuge tatsächlich? Die Antwort beeinflusst maßgeblich die Leistungsfähigkeit, Lebensdauer und Qualität Ihrer fertigen Karosserieteile aus Stanzblech.

Werkstoffe und Auswahlkriterien für Automobilanwendungen

Sie haben gesehen, wie unterschiedliche Werkzeugtypen verschiedenen Anforderungen in der Automobilfertigung gerecht werden. Doch hier stellt sich eine Frage, die häufig übersehen wird: Aus welchen Materialien bestehen diese Präzisionswerkzeuge eigentlich? Die Werkstoffe in Ihren Stahlstanzwerkzeugen bestimmen unmittelbar deren Lebensdauer, die Konsistenz Ihrer gefertigten Teile und letztendlich die Gesamtkosten Ihrer Stahlstanzteile im Zeitverlauf. Wir beleuchten nun die entscheidenden Werkstoffauswahlkriterien, die mittelmäßige von außergewöhnlichen Werkzeugen unterscheiden.

Die Auswahl der Werkstoffe ist keine Ratenaufgabe. Laut Fertigungsexperten von Alsette führt die falsche Werkstoffwahl zu Ausschuss-Teilen und beschädigten, teuren Werkzeugen. Die richtige Auswahl erfordert ein ausgewogenes Verhältnis aus extremer Härte, Verschleißfestigkeit, Zähigkeit zur Vermeidung von Rissen, guter Bearbeitbarkeit für die Formgebung des Werkzeugs sowie gesamtwirtschaftlicher Effizienz im Hinblick auf die Produktionsmengen .

Werkzeugstahlauswahl für Karosserieblechwerkzeuge

Werkzeugstähle bilden das Rückgrat der meisten Blechumformwerkzeuge. Diese speziellen Kohlenstofflegierungsstähle enthalten zwischen 0,5 % und 1,5 % Kohlenstoff sowie Karbide, die durch vier wesentliche Legierungselemente gebildet werden: Wolfram, Chrom, Vanadium und Molybdän. Jede Zusammensetzung bietet je nach Anwendungsfall im Automobilbereich spezifische Vorteile.

Werkzeugstahl D2 – Der Champion in Sachen Verschleißfestigkeit

Wenn Ihre Werkzeuge hohen Serienfertigungsauflagen bei der Umformung von Automobil-Blechstahl ausgesetzt sind, stellt sich häufig Werkzeugstahl D2 als bevorzugte Wahl heraus. Dieses hochkohlenstoffhaltige, hochchromhaltige Material zeichnet sich durch außergewöhnliche Verschleißfestigkeit aus. Der hohe Chromgehalt bildet harte Karbidpartikel, die über Millionen von Presszyklen hinweg Abrasion widerstehen.

• Härte: Erreicht nach Härten und Anlassen 62–64 HRC
• Beste Anwendungen: Langlauf-Abstempel-, Loch- und Umformwerkzeuge mit engen Toleranzen
• Wärmebehandlung: Härtung bei 982 °C bis 1024 °C, Anlassen zwischen 482 °C und 516 °C
• Ideal für: Serienfertigung von Karosseriekomponenten in großer Stückzahl, bei der Verschleißfestigkeit wichtiger ist als Schlagzähigkeit

Werkzeugstahl A2 – Ausgewogenes Verhältnis von Zähigkeit und Verschleißfestigkeit

Benötigen Sie ein Material, das sowohl Umformprozesse bewältigt als auch die Maßhaltigkeit gewährleistet? Werkzeugstahl A2 bietet ein ausgezeichnetes Gleichgewicht. Mit einem Chromgehalt von 5 % handelt es sich bei diesem luftgehärteten Stahl um einen Werkstoff, der nach Wärmebehandlung eine hohe Härte erreicht und gleichzeitig eine bessere Zähigkeit als D2 aufweist.

• Härte: Erreicht im gehärteten Zustand 63–65 HRC
• Beste Anwendungen: Stanz- und Umformstempel, Werkzeugkantenbearbeitung, Spritzgusswerkzeuge
• Wärmebehandlung: Luftgehartet von der Härtetemperatur, angelassen bei 177 °C bis 204 °C
• Ideal für: Anwendungen mit hohen Anforderungen an die Maßhaltigkeit und mittlerer Verschleißfestigkeit

S7-Werkzeugstahl – Spezialist für Schlagzähigkeit

Einige Werkzeuge für die Automobilindustrie sind während des Betriebs erheblichen mechanischen Stößen ausgesetzt. Der schlagzähe S7-Werkzeugstahl wurde speziell für diese anspruchsvollen Bedingungen entwickelt. Dieses luftgehärtete Material bietet eine hohe Zähigkeit und Schlagfestigkeit, die andere Werkzeugstähle einfach nicht erreichen.

• Härte: Erreicht 60–62 HRC nach dem Härten
• Beste Anwendungen: Meißel, Stempel, Nietbacken und Werkzeuge, die erheblichen Schlagbelastungen ausgesetzt sind
• Wärmebehandlung: Härtung bei 940 °C bis 1010 °C, Anlassen bei 204 °C für Kaltumformung oder bis zu 538 °C für Warmumformung
• Ideal für: Umformprozesse mit starker Schlagbelastung oder Werkzeuge, die aufgrund von Stoßlasten zum Rissbildung neigen

Carbid-Anwendungen in hochverschleißbehafteten Stanzprozessen

Was geschieht, wenn selbst die besten Werkzeugstähle zu schnell verschleißen? Für extrem hohe Anforderungen an die Haltbarkeit kommen Hartmetalleinsätze zum Einsatz. Hartmetall ist deutlich härter als jeder Werkzeugstahl und bietet eine überlegene Verschleißfestigkeit in den anspruchsvollsten Stanzumgebungen.

Nach Aliconas Leitfaden zur präzisen Werkzeugherstellung hartmetallwerkzeuge finden sich häufig in hochpräzisen Anwendungen, bei denen eine verlängerte Werkzeuglebensdauer die höheren Kosten rechtfertigt. Hartmetall birgt jedoch Kompromisse: Es ist teurer und spröder als Werkzeugstahl.

• Hauptvorteil: Außergewöhnliche Härte und Verschleißfestigkeit, die weit über die von Werkzeugstählen hinausgeht
• Häufige Anwendungen: Kritische Schneiden, hochbeanspruchte Stempelspitzen, präzise Umformflächen
• Typische Ausführung: Hartmetalleinsätze, die in Werkzeugstahl-Werkzeugkörper eingebrannt werden, anstatt eine massiv aus Hartmetall gefertigte Konstruktion
• Am besten geeignet für: Produktion in Ultra-Hochvolumen, bei der sich die verlängerte Werkzeuglebensdauer durch die höheren Materialkosten ausgleicht

Viele Hersteller verwenden einen hybriden Ansatz – sie fertigen den Hauptformenkörper aus Grau- oder Sphäroguss für Stabilität und Kosteneffizienz und integrieren an stark beanspruchten Stellen Einsätze aus Werkzeugstahl oder Hartmetall. Diese Strategie optimiert sowohl Leistung als auch Wirtschaftlichkeit.

Verknüpfung der Werkstoffauswahl mit den Anforderungen der Automobilindustrie

Ihre Werkstoffwahl muss den spezifischen Anforderungen der Automobilindustrie entsprechen. Berücksichtigen Sie folgende entscheidende Zusammenhänge:

Crash-Leistungsstandards: Strukturelle Komponenten, die eine präzise Maßhaltigkeit erfordern, benötigen Formwerkstoffe, die ihre Form über längere Serienproduktionen hinweg beibehalten. D2 und Hartmetalleinsätze zeichnen sich hier besonders aus und gewährleisten eine konsistente Teilgeometrie, die den Sicherheitsvorgaben entspricht.

Gewichtsreduktionsziele: Mit dem Übergang der Automobilhersteller zu hochfesten Stählen geringerer Blechdicke und zu Aluminium müssen Formwerkstoffe höhere Umformkräfte bewältigen, ohne vorzeitig zu verschleißen. Werkstoffe mit höherer Härte werden unverzichtbar, wenn fortgeschrittene hochfeste Stähle (AHSS) umgeformt werden.

Anforderungen an die Großserienfertigung: Wenn Ihre Werkzeuge Millionen von Teilen herstellen müssen, wirkt sich die Materialauswahl unmittelbar auf die Gesamtbetriebskosten aus. Ein Werkzeug, das doppelt so lange hält, bevor es überholt oder ersetzt werden muss, kann Ihre Kosten pro Teil drastisch senken – selbst wenn die anfängliche Werkzeuginvestition höher ist.

Oberflächenbeschichtungen fügen eine weitere Dimension zur Materialleistung hinzu. Beschichtungen wie Titannitrid (TiN), Chromnitrid (CrN) oder diamantähnlicher Kohlenstoff (DLC) verringern die Reibung, minimieren den Adhäsionsverschleiß und verlängern die Werkzeuglebensdauer. Diese Behandlungen erweisen sich insbesondere dann als besonders wertvoll, wenn galvanisch beschichtete Stanzteile bereits direkt nach der Stanzoperation eine makellose Oberfläche erfordern.

Die Beziehung zwischen Materialauswahl und Werkzeuglebensdauer beeinflusst unmittelbar Ihre Produktionsökonomie. Das Verständnis dieser Zusammenhänge hilft Ihnen dabei, Werkzeuglieferanten effektiver zu bewerten – und befähigt Sie, gezielte Fragen zu Fertigungstoleranzen und Konstruktionsprozessen zu stellen, durch die diese Materialien in präzise Fertigungswerkzeuge umgewandelt werden.

Der Werkzeugkonstruktions- und Konstruktionsprozess erläutert

Sie kennen nun die Werkzeugwerkstoffe und deren entscheidende Rolle beim Karosserieblechumformen in der Automobilindustrie. Doch wie wird ein Konzept zu einem produktionsreifen Werkzeug, das Millionen präziser Teile herstellen kann? Der werkzeugtechnische Konstruktionsprozess schließt die Lücke zwischen den Anforderungen an das Automobilbauteil und der physischen Werkzeugfertigung. Diese Reise umfasst hochentwickelte digitale Workflows, präzise Toleranzberechnungen sowie virtuelle Validierung – alles noch vor dem ersten Schnitt in Stahl. Wir begleiten Sie nun Schritt für Schritt durch den Prozess des metallischen Karosserieblechumformens – von der ersten Konzeption bis zur endgültigen technischen Freigabe.

Laut Präzisionsfertigungsspezialisten von U-Need Precision Manufacturing ist das Werkzeugstanzdesign ein systematischer Prozess, der einen umfassenden Entwurf erstellt, in dem jedes Teil des Werkzeugs, dessen genaue Abmessungen, die Materialeigenschaften sowie die Wechselwirkung der Komponenten zur Umformung von flachem Metall in komplexe dreidimensionale Teile detailliert festgelegt sind. Dieser Entwurf beeinflusst direkt vier entscheidende Ergebnisse: Teilqualität, Fertigungskosten, Herstellungsgeschwindigkeit und Betriebssicherheit.

Vom CAD-Modell zur produktionsreifen Prägeform-Konstruktion

Moderne Werkzeugstanzverfahren beginnen lange vor jeglicher physischen Bearbeitung. Die Reise startet mit detaillierten digitalen Modellen und durchläuft mehrere ingenieurtechnische Phasen. So verwandeln Werkzeugstanzhersteller Konzepte in produktionsreife Werkzeuge:

1. Analyse der Teilezeichnung und Machbarkeitsbewertung
   Bevor mit der Konstruktionsarbeit begonnen wird, führen Ingenieure eine gründliche Analyse der Teilezeichnungen durch. Dieser entscheidende Gatekeeping-Prozess bestimmt, ob das Stanzen die machbarste und kosteneffizienteste Fertigungsmethode ist. Die Ingenieure bewerten die Teilgeometrie, die Materialeigenschaften, die Toleranzanforderungen sowie die Produktionsmengen. Komplexe Merkmale, die möglicherweise sekundäre Bearbeitungsschritte erfordern würden, werden frühzeitig identifiziert, sodass Konstruktionsanpassungen vorgenommen werden können, die die Fertigung vereinfachen.
2. Entwicklung des Bandlayouts
   Für fortschreitende und Transfervorrichtungen stellt das Bandlayout die Seele der Konstruktion dar. Die Ingenieure ordnen sämtliche Schneid- und Umformoperationen in optimaler Reihenfolge an, während das Metallband bei jedem Presshub durch die Werkzeugvorrichtung läuft. Zu den wesentlichen Aspekten zählen die Materialausnutzung (Minimierung von Ausschuss), die logische Reihenfolge der Operationen sowie die Anforderungen an den Presshub. Dieser iterative Prozess umfasst häufig mehrere Konzepte, bevor die effizienteste Lösung gefunden wird.
3. 3D-Komponentenmodellierung und detaillierte Konstruktion
   Nachdem das Streifenlayout festgelegt wurde, richtet sich die Aufmerksamkeit auf die Konstruktion der einzelnen Komponenten der Stanzform. Die Ingenieure erstellen umfangreiche 3D-Modelle und 2D-Zeichnungen für alle Stempel, Matrizenbuchsen, Abstreiferplatten, Führungsbolzen sowie weitere Elemente. Jede Maßangabe, Materialvorgabe und Anforderung an die Oberflächenbeschaffenheit wird dokumentiert. In dieser Phase wird definiert, wie jede Komponente innerhalb der vollständigen Werkzeugbaugruppe zusammenwirkt.
4. CAE-Simulation und virtuelle Validierung
   Die moderne Formkonstruktion beruht nicht mehr auf Versuch und Irrtum. Mit Software für Computer-Aided Engineering (CAE) und Finite-Elemente-Analyse (FEA) wird der gesamte Stanzprozess digital simuliert. Die Ingenieure prognostizieren den Werkstofffluss, identifizieren potenzielle Dünnsstellen oder Risse, berechnen die Rückfederkompensation und optimieren die Prozessparameter – alles noch vor Beginn des physischen Werkzeugbaus.
5. Konstruktionsoptimierung und technische Freigabe
   Simulationsresultate treiben die Feinabstimmung des Designs voran. Ingenieure ändern die Geometrie der Werkzeuge, passen die Spielmaße an und integrieren Kompensationsmerkmale basierend auf virtuellen Tests. Sobald alle Parameter den Spezifikationen entsprechen, erhält das Design die endgültige technische Freigabe, wodurch Fertigungsdaten für die CNC-Programmierung, den Drahterodierprozess und Schleifoperationen generiert werden.

Dieser strukturierte Ansatz reduziert die Anzahl physischer Probelauf-Durchläufe erheblich. Wie ein Experte für Metall-Stanzteile aus der Automobilindustrie bemerkte, ist es deutlich kostengünstiger und schneller, ein digitales Modell anzupassen, als gehärteten Werkzeugstahl erneut zu bearbeiten.

Technische Toleranzen, die die Bauteilqualität definieren

Warum passen einige gestanzte Teile perfekt, während andere ständig nachjustiert werden müssen? Die Antwort liegt in den technischen Toleranzen, die bereits in das Werkzeugdesign eingearbeitet sind. Diese präzisen Spezifikationen regeln jeden Aspekt der Werkzeugleistung.

Spielmaßberechnungen

Der Spalt zwischen Stempel und Matrize – auch als Spiel bezeichnet – beeinflusst direkt die Schnittkantenqualität, die Werkzeuglebensdauer und die Genauigkeit der Umformung. Ein zu geringes Spiel führt zu übermäßigem Werkzeugverschleiß und erfordert höhere Umformkräfte. Ein zu großes Spiel erzeugt Grate, raue Kanten und Maßabweichungen. Bei Automobilanwendungen liegt das Spiel typischerweise zwischen 5 % und 15 % der Materialdicke, abhängig von der jeweiligen Umformoperation und der Werkstoffgüte.

Überlegungen zur Materialstärke

Die Dicke von Blechstahl für die Automobilindustrie variiert, selbst innerhalb der vorgegebenen Toleranzen. Die Matrizengestaltung muss diese Schwankungen berücksichtigen, um dennoch akzeptable Teile herzustellen. Ingenieure erstellen Toleranzketten, die die Materialschwankungen, die thermische Ausdehnung während der Produktion sowie den fortschreitenden Werkzeugverschleiß über Millionen von Zyklen hinweg berücksichtigen.

Federrückschlag-Kompensation

Hier wird die Matrizengestaltung wirklich anspruchsvoll. Sobald das umgeformte Metall aus der Matrix entlassen wird, führt die gespeicherte elastische Energie dazu, dass es sich teilweise wieder in Richtung seiner ursprünglichen Form zurückverformt – ein Phänomen, das als Springback bezeichnet wird. Gemäß ETA-Leitfaden zur Vermeidung von Rückfederung , dieses Problem ist bei hochfestem Stahl (HSS) und hochfestem, fortgeschrittenem Stahl (AHSS) aufgrund ihrer hohen Streckgrenze deutlich ausgeprägter.

Moderne Simulationssoftware prognostiziert Größe und Richtung der Federrückstellung über die gesamte Bauteiloberfläche. Die Konstrukteure passen daraufhin die Werkzeuggeometrie an, um „kompensierte“ Werkzeugflächen zu erzeugen – das heißt, sie formen Bauteile gezielt in eine falsche Form, damit sie sich nach dem Umformvorgang in die korrekte, gewünschte Geometrie zurückfedern. Dieser prognostische Ansatz ersetzt kostspielige physikalische Versuch-und-Irrtum-Methoden, die schlicht nicht mit den heutigen Produktionsanforderungen Schritt halten können.

Die Stamper-Automotive-Herausforderung: Komplexe Geometrie

Der Zusammenhang zwischen Werkzeugkomplexität und Bauteilgeometrie folgt einem klaren Muster. Bauteile mit tiefen Zügen, scharfen Radien, mehreren Biegungen und engen Maßtoleranzen erfordern anspruchsvollere Werkzeuge. Jedes geometrische Merkmal beeinflusst den Materialfluss während des Umformprozesses. Simulationen helfen Konstrukteuren, diese Wechselwirkungen bereits vor der physischen Werkzeugfertigung zu verstehen.

Mithilfe von Plattformen wie AutoForm oder DYNAFORM können Konstruktionsteams:

• Materialdünnung und mögliche Risse während tiefer Ziehvorgänge vorhersagen
• Haltekräfte für ein gleichmäßiges Materialflussverhalten optimieren
• Neigungen zur Faltenbildung identifizieren und die Halteflächen entsprechend anpassen
• Präzise Rückfederkompensation für komplexe Geometrien berechnen
• Werkzeugkonstruktionen vor der Fertigung anhand der Automobil-Qualitätsstandards validieren

Dieser virtuelle Validierungsprozess ermöglicht eine schnelle Iteration und Feinabstimmung. Geringfügige Ungenauigkeiten bei der Materialmodellierung oder bei den Berechnungen des Lösers können zu falschen Kompensationen führen; moderne, fortschrittliche Simulationswerkzeuge minimieren diese Risiken jedoch heute erheblich. Das Ergebnis? Eine deutlich erhöhte Wahrscheinlichkeit für einen erfolgreichen Erstversuch und erheblich verkürzte physische Probelaufphasen.

Die Integration von CAD-, CAM- und CAE-Software schafft einen digitalen Faden, der die ersten Konzepte für ein Bauteil mit der fertigen, physisch bearbeiteten Werkzeugtechnik verbindet. Dieser nahtlose Workflow stellt sicher, dass die technische Intention präzise in die Produktionsrealität übertragen wird – und bereitet damit die Werkzeugprobe und Validierungsverfahren vor, die bestätigen, dass alles wie konzipiert funktioniert.

Werkzeugprobe und Validierung vor der Serienfertigung

Ihr Werkzeugdesign ist abgeschlossen, die Werkstoffe sind ausgewählt und das physische Werkzeug wurde hergestellt. Doch hier stellt sich eine entscheidende Frage, die viele übersehen: Wie wissen Sie, ob es tatsächlich funktionieren wird? Die Phase der Werkzeugprobe und Validierung schließt die Lücke zwischen technischer Theorie und Produktionsrealität. Dieser intensive Prozess verwandelt ein neu gefertigtes Werkzeug in ein bewährtes, serienreifes Asset – doch er gehört zu den am wenigsten behandelten Themen in der Literatur zur Umformtechnik.

Laut Umformexperten bei Shaoyi , die Werkzeugprobe ist kein einmaliger Vorgang, sondern eine intensive Feinabstimmungsphase. Es handelt sich um einen systematischen Validierungsprozess, der sicherstellt, dass das Werkzeug flaches Blech in komplexe dreidimensionale Teile umformen kann, die exakt den Konstruktionsvorgaben entsprechen.

Die Werkzeugprobenverfahren, die den Produktionserfolg sicherstellen

Stellen Sie sich die Werkzeugprobe als Prüffeld vor, auf dem Präzisionsengineering auf reale Bedingungen trifft. Der Prozess folgt einer strukturierten Abfolge, die systematisch Probleme identifiziert und behebt, bevor sie die Serienfertigung beeinträchtigen. So validieren industrielle Stanzfachleute neue Werkzeuge:

1. Ersteinrichtung der Presse und erste Stanzung
   Das neu montierte Werkzeug wird sorgfältig in eine Probepresse eingebaut. Techniker laden das vorgeschriebene Blechmaterial ein und betreiben die Presse, um die ersten Musterbauteile herzustellen. In dieser Phase werden Presseneinstellungen wie Presskraft und Kissen-Druck angepasst, um Basisleistungsparameter festzulegen.
2. Erstteilprüfung und Fehleridentifikation
   Die ersten Teile werden unmittelbar nach der Formgebung einer strengen Prüfung unterzogen. Visuelle Kontrollen identifizieren offensichtliche Fehler wie Risse, Falten oder Oberflächenkratzer. Wichtiger noch: Fortschrittliche Messtechnik – beispielsweise Koordinatenmessmaschinen (CMM) oder 3D-Laserscanner – vergleicht die Geometrie des Teils mit dem ursprünglichen CAD-Modell mit einer Präzision im Mikrometerbereich.
3. Die Abstimmung und Fehlersuche
   Wenn Unstimmigkeiten auftreten, beginnt die Phase der Fehlersuche. Bei einer traditionellen Methode namens „Stempelabstimmung“ wird vor dem Umformvorgang eine blaue Paste auf das Blech aufgetragen. Das Übertragungsmuster der Paste zeigt Hoch- und Tiefstellen an, an denen die Stempeloberflächen keinen gleichmäßigen Kontakt herstellen. Techniker korrigieren diese Unregelmäßigkeiten anschließend mittels präzisem Schleifen und Polieren.
4. Iterative Anpassungen und erneutes Stanzen
   Basierend auf Inspektion und Probeprägungsergebnissen nehmen erfahrene Werkzeugmacher präzise Anpassungen vor. Dies kann das Schleifen von Formflächen, das Aufschweißen von Material zur Erhöhung des Bearbeitungszugangs oder das Einlegen von Zwischenlagen zur Justierung der Spielräume umfassen. Nach jeder Anpassung wird der Werkzeugstempel erneut eingesetzt und neue Teile werden inspiziert – wodurch die Korrekturschleife von Neuem beginnt.
5. Produktionsraten-Test und endgültige Validierung
   Sobald die geforderten Maßgenauigkeiten erreicht sind, wechselt der Fokus der Tests auf die Serienproduktionsgeschwindigkeit. Das Werkzeug muss bei den vorgesehenen Taktzeiten konsistent arbeiten, ohne dass die Qualität der gefertigten Teile nachlässt. Erst nach nachgewiesen erfolgreichen Dauerläufen erhält das Werkzeug die Freigabe für die vollständige Serienfreigabe.

Dieser iterative Ansatz mag zeitaufwändig erscheinen, ist jedoch unverzichtbar. Eine von Academia.edu hervorgehobene Studie zeigt, dass bei Fahrzeugfreigaben bei über 50 % der Abmessungen Toleranzanpassungen erforderlich sind – ein Hinweis auf die inhärente Variabilität von Metallteilen bei Umformprozessen.

Häufig auftretende Probleme während der Probeproduktion

Welche Probleme treten typischerweise auf, wenn ein neuer Werkzeugstempel erstmals in die Presse eingesetzt wird? Das Verständnis dieser Herausforderungen hilft Ihnen dabei, die Werkzeugqualität und die Leistungsfähigkeit des Lieferanten einzuschätzen:

• Risse und Brüche – Werkstoffdehnung über die Umformgrenzen hinaus, häufig erforderlich durch Anpassungen der Zugleisten oder des Blechhalterdrucks
• Faltenbildung – Unzureichende Haltekraft, wodurch sich das Material wellt; typischerweise behoben durch Modifikation der Binderflächen oder Erhöhung der Blechhalterkraft
• Federungsabweichung – Teile kehren nach dem Umformen teilweise in ihre ursprüngliche Form zurück, was Anpassungen der Werkzeugkompensation erforderlich macht
• Werkzeugverformungseffekte – Verbiegung von Werkzeug- und Pressenkomponenten unter Umformlasten, was zu einer nicht gleichmäßigen Druckverteilung führt
• Oberflächenfehler – Kratzer, Schürfmarken oder Verformungsspuren, die für sichtbare Automobilmarkierungen auf Oberflächen der Klasse A nicht akzeptabel sind
• Formveränderung – Teile außerhalb der Toleranz aufgrund von Werkstoffschwankungen oder thermischen Effekten während längerer Serienläufe

Validierungskenngrößen für Automobil-Qualitätsstandards

Woran erkennen Sie, dass ein Werkzeug wirklich serienreif ist? Automobilhersteller (OEMs) und Zulieferer der Tier-1-Stufe stützen sich auf spezifische Validierungs-Checkpoints und Akzeptanzkriterien, die vor der Teilefreigabe erfüllt sein müssen:

• Maßhaltigkeit – Alle kritischen Abmessungen innerhalb der vorgegebenen Toleranzen, nachgewiesen durch Koordinaten-Messmaschinen-(CMM-)Messung gemäß den GD&T-Spezifikationen
• Oberflächenqualitätsstandards – Keine sichtbaren Fehler auf Oberflächen der Klasse A; Erfüllung der Kennzeichnungsvorgaben für Automobilteile zur Rückverfolgbarkeit
• Verifikation der Materialeigenschaften – Härte, Dicke und mechanische Eigenschaften innerhalb der Spezifikation bestätigt
• Prozessfähigkeitskennwerte – Cpk-Werte, die die statistische Prozessbeherrschung belegen (typischerweise Cpk ≥ 1,33 für Automobilanwendungen)
• Validierung der Produktionsrate – Dauerbetrieb mit Ziel-Taktdauer ohne Qualitätsverschlechterung
• Erstbemusterungs-Prüfbericht (ISIR) – Umfangreiches Dokumentationspaket mit detaillierten Messdaten zur Kundenfreigabe

Eine bei jüngsten Fahrzeugprogrammstarts validierte Methodik zeigte, dass Bewertungsansätze mit mehreren Durchläufen über 90 % der später in der Serienfertigung beobachteten tatsächlichen Schwankungsniveaus vorhersagten – was die Genauigkeit der Toleranzeinstellung erheblich verbessert.

Freigaberaten beim Erstversuch: Der ultimative Qualitätsindikator

Möchten Sie schnell die ingenieurmäßige Präzision eines Werkzeuglieferanten bewerten? Fragen Sie nach dessen Freigaberate beim Erstversuch. Diese Kennzahl zeigt den Prozentsatz der Werkzeuge an, die ohne umfangreiche Nacharbeit nach dem ersten Probelauf die Kundenfreigabe erhalten. Branchenführer wie Shaoyi erreichen erstbelegungsquote von 93 % — ein Beleg für ihre fortschrittlichen CAE-Simulationsfähigkeiten, mit denen Fehler bereits vor Beginn des physischen Aufbaus vorhergesagt und verhindert werden.

Höhere Erst-Durchlauf-Raten führen direkt zu einer kürzeren Zeit bis zur Serienproduktion und niedrigeren Gesamtkosten für Werkzeuge. Wenn die Simulation Materialfluss, Rückfederung und potenzielle Versagensarten präzise vorhersagt, verringern sich physische Korrekturschleifen drastisch. Moderne virtuelle Einlaufmöglichkeiten können die Zeit für physische Iterationen im Vergleich zu herkömmlichen Versuch-und-Irrtum-Ansätzen um mehr als die Hälfte reduzieren.

Die Validierungsphase entscheidet letztlich darüber, ob Ihre Investition in präzises Engineering sich in einer konsistenten, hochwertigen Serienfertigung auszahlt. Doch selbst die bestvalidierte Werkzeugform erfordert eine kontinuierliche Aufmerksamkeit. Das Verständnis von Wartungsstrategien sowie die Fähigkeit, häufig auftretende Störungen zu diagnostizieren und zu beheben, stellen sicher, dass Ihre Werkzeuge während ihrer gesamten Einsatzdauer eine optimale Leistung erbringen.

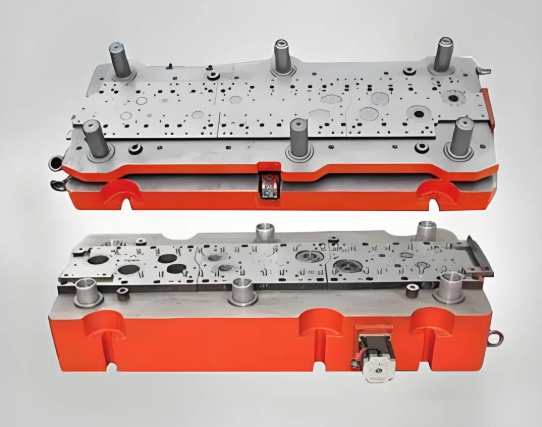

Werkzeugwartung und Fehlerbehebung bei häufigen Störungen

Ihr Werkzeug hat die Validierung bestanden und ist in die Serienfertigung übergegangen. Doch hier ist eine Realität, die viele Hersteller unterschätzen: Sobald das Stanzen beginnt, setzt der Verschleiß ein. Jeder Presszyklus belastet Ihre Werkzeuge mit enormem mechanischem Stress, Reibung und thermischer Belastung. Ohne eine angemessene Wartung kann selbst der beste Stanzwerkzeug-Hersteller eine schrittweise Degradation nicht verhindern, die letztendlich die Teilequalität und die Produktionseffizienz beeinträchtigt. Wir erläutern, wie eine strategische Wartung die Lebensdauer Ihrer Werkzeuge verlängert und dafür sorgt, dass Ihre gestanzten Metallteile stets innerhalb der Spezifikationen bleiben.

Laut Wartungsspezialisten von Keneng Hardware hilft eine regelmäßige Wartung dabei, potenzielle Probleme frühzeitig zu erkennen und zu beheben, bevor sie sich zu größeren Störungen entwickeln. Durch routinemäßige Inspektionen und eine zügige Behandlung von Verschleißerscheinungen können Hersteller unerwartete Werkzeugausfälle vermeiden, die zu kostspieligen Stillstandszeiten und Produktionsverzögerungen führen.

Präventive Wartungspläne für maximale Werkzeuglebensdauer

Stellen Sie sich vor, die Wartung Ihrer Werkzeuge wie die Fahrzeugwartung zu behandeln – würden Sie Ölwechsel so lange hinauszögern, bis Ihr Motor ausfällt? Dasselbe Prinzip gilt für Ihre Metallstanzwerkzeuge. Eine proaktive Pflege übertrifft reaktive Reparaturen deutlich sowohl hinsichtlich der Kosten als auch der Produktionssicherheit.

Effektive präventive Wartungsprogramme umfassen mehrere Aktivitäten in unterschiedlichen Intervallen. Im Folgenden finden Sie einen umfassenden Vergleich zentraler Wartungsaktivitäten:

Wartungstätigkeit	Frequenz	Auswirkung auf die Werkzeugleistung	Folgen einer Vernachlässigung
Visuelle Inspektion der Schneidkanten	Jeder Produktionslauf	Früherkennung von Verschleiß, Ausbrüchen oder Beschädigungen	Grate an den Teilen, Maßabweichungen, plötzlicher Ausfall
Reinigung und Schadensbeseitigung	Täglich oder pro Schicht	Verhindert Kontamination und erhält die Oberflächenqualität	Oberflächenfehler, beschleunigter Verschleiß, Kaltverschweißung (Galling)
Überprüfung des Schmiersystems	Täglich	Verringert die Reibung und verhindert adhäsiven Verschleiß	Kaltverschweißung, Kratzerbildung, vorzeitiger Werkzeugausfall
Inspektion von Führungsstiften und Buchsen	Wöchentlich	Stellt die korrekte Ausrichtung zwischen den beiden Matrizenhälften sicher	Fehlausrichtung, ungleichmäßiger Verschleiß, maßliche Probleme am Teil
Schärfen der Schneidkanten	Alle 50.000–150.000 Hubzüge (je nach Werkstoff unterschiedlich)	Stellt eine saubere Schneidwirkung wieder her und verringert die Umformkräfte	Erhöhte Gratstärke, Kantenumbiegung, Ausschuss
Austausch der Federn und Überprüfung des Drucks	Monatlich oder gemäß festgelegtem Intervall	Gewährleistet geeignete Abstreif- und Haltekräfte für das Blech	Unvollständiges Abstreifen, Faltenbildung, inkonsistente Umformung
Dimensionsprüfung	Vierteljährlich oder nach umfangreichen Produktionsläufen	Bestätigt, dass kritische Abmessungen weiterhin innerhalb der Toleranzen liegen	Außerhalb der Spezifikation liegende Teile, Kundenrücksendungen, kostenintensive Nacharbeit
Komplette Zerlegung und Inspektion der Werkzeugmatrize	Jährlich oder gemäß festgelegter Hubanzahl-Grenzwert	Ermöglicht die Erkennung verborgener Abnutzung und bestätigt die Funktionsfähigkeit aller Komponenten	Katastrophaler Ausfall, längere Ausfallzeiten, Sicherheitsrisiken

Schärfintervalle erfordern besondere Aufmerksamkeit. Gemäß den branchenüblichen Wartungsrichtlinien gewährleistet eine scharfe Schneidkante saubere und präzise Teilumformung. Verwenden Sie zum Wiederherstellen der Schärfe Schleifsteine oder Schleifscheiben, um Grat oder Kerben zu entfernen. Bei stark abgenutzten oder beschädigten Werkzeugmatrizen sollten Aufarbeitungsmethoden wie Schweissen, Fräsen oder Nachschleifen in Betracht gezogen werden, um die ursprünglichen Abmessungen wiederherzustellen.

Häufige Versagensarten von Werkzeugen und ihre Lösungen

Wenn Probleme auftreten, ermöglicht eine schnelle Diagnose, dass sich kleine Störungen nicht zu größeren Produktionsausfällen entwickeln. Das Verständnis häufiger Versagensmuster hilft Ihnen, effektiv zu reagieren:

Kaltverschweißung und adhäsiver Verschleiß

Haben Sie schon einmal Materialaufbau auf den Werkzeugoberflächen bemerkt, der sich auf Ihre Teile überträgt? Dies ist die Kaltverschweißung – eines der frustrierendsten Probleme bei Vielart-Werkzeugen und Umformprozessen. Sie tritt auf, wenn hoher Druck und Reibung bewirken, dass das Blech kurzzeitig mit der Werkzeugoberfläche verschweißt und anschließend wieder abreißt.

• Symptome: Raue Oberflächenbeschaffenheit der Teile, sichtbarer Materialaufbau auf den Werkzeugflächen, Kratzspuren
• Grundursachen: Unzureichende Schmierung, zu hoher Halterkraftdruck, falsche Werkzeugspiele, inkompatible Materialkombinationen
• Lösungen: Verbessern Sie die Schmierstoffabdeckung und -viskosität, tragen Sie Anti-Kaltverschweißungs-Beschichtungen (z. B. TiN oder DLC) auf, polieren Sie die betroffenen Flächen und passen Sie die Halterkraft an

Verschleiß durch Schleifung

Diese schrittweise Abnutzung tritt auf, wenn Blech unter Druck über die Werkzeugoberflächen gleitet. Im Gegensatz zur Kaltverschweißung erzeugt die abrasive Abnutzung gerillte Muster, die in Richtung des Materialflusses ausgerichtet sind.

• Symptome: Fortlaufende dimensionsbezogene Abweichung, sichtbare Abnutzungsspuren, verstärkte Gratbildung
• Grundursachen: Harte Partikel im Blechmaterial, Zunder- oder Oxidkontamination, unzureichende Oberflächenhärte
• Lösungen: Wechsel zu härteren Werkzeugwerkstoffen oder Hartmetalleinsätzen, Aufbringen harter Beschichtungen, Verbesserung der Reinheit des zugeführten Materials, Erhöhung der Schärfhäufigkeit

Rissbildung und Abplatzen

Plötzliche Brüche in Stanzwerkzeugen gehen häufig auf Stoßbelastung, eine fehlerhafte Wärmebehandlung oder Ermüdungserscheinungen nach Millionen von Zyklen zurück.

• Symptome: Sichtbare Risse oder fehlendes Material an den Schneidkanten, plötzliche Veränderungen der Teilequalität
• Grundursachen: Übermäßige Umformkräfte, Stoßbelastung, Werkstoffermüdung, falsche Spielmaße, Fehler bei der Wärmebehandlung
• Lösungen: Verringerung der Umformgeschwindigkeit, Überprüfung der korrekten Spielmaße, Einsatz schlagzäher Werkzeugstähle (z. B. S7), Durchführung einer spannungsarmen Wärmebehandlung, Reparatur mittels präzisem Schweissen und Nachbearbeitung

Ausrichtungsprobleme

Wenn sich die obere und untere Matrizenhälfte nicht präzise treffen, zeigen sich die Ergebnisse sofort an Ihren Teilen. Eine Fehlausrichtung führt zu ungleichmäßigen Verschleißmustern, maßlichen Unstimmigkeiten und einer beschleunigten Komponentenalterung.

• Symptome: Ungleichmäßige Gratverteilung, asymmetrischer Verschleiß an Führungskomponenten, Maßabweichungen über verschiedene Merkmale des Teils hinweg
• Grundursachen: Abgenutzte Führungsstifte und Buchsen, lose Verbindungselemente, Durchbiegung des Pressenstößels, falsche Matrizeneinstellung
• Lösungen: Abgenutzte Führungskomponenten austauschen, alle Verbindungselemente auf korrektes Anzugsmoment prüfen und nachziehen, Ausrichtung der Presse überprüfen, Matrizeneinstellverfahren neu kalibrieren

Erkennen, wann Matrizen überholt oder ersetzt werden müssen

Hier ist die entscheidende Frage: Wann wird repariert und wann ersetzt? Eine falsche Entscheidung führt entweder zu unnötigen Reparaturkosten oder zum vorzeitigen Ausscheiden wertvoller Werkzeuge. Berücksichtigen Sie folgende Entscheidungskriterien:

Indikatoren, die für eine Überholung sprechen:

• Verschleiß beschränkt auf austauschbare Einsätze oder leicht zugängliche Oberflächen
• Teilequalität ist nach wie vor innerhalb des dokumentierten Justierbereichs erreichbar
• Die Struktur und die kritischen Abmessungen bleiben intakt
• Die Aufarbeitungskosten liegen unter 40–50 % der Ersatzkosten
• Die Produktionsanforderungen bestehen für absehbare Zeit weiter

Indikatoren, die einen Ersatz begünstigen:

• Grundlegende strukturelle Schäden oder weitverbreitete Ermüdungsrisse
• Die kumulativen Nacharbeitungen haben die zulässige Materialzugabe erschöpft
• Konstruktive Änderungen am Teil erfordern erhebliche Werkzeugmodifikationen
• Wiederholte Ausfälle trotz mehrfacher Reparaturversuche
• Technologische Fortschritte bieten signifikante Leistungsverbesserungen

Laut Umformwerkzeug-Spezialisten bei Jeelix , eine robuste Entscheidung über eine Überholung muss drei Faktoren abwägen: die Steigerung der betrieblichen Effizienz durch einen neuen Werkzeugstempel, den verbleibenden Produktionswert des bestehenden Stempels sowie die Kosten für Produktionsausfälle während des Austauschs. Diese Überlegungen bilden die Grundlage für ein datengestütztes Lebenszyklusmanagement von Werkzeugen.

Eine sachgerechte Wartung verwandelt Werkzeugstempel von abschreibbaren Vermögenswerten in langfristige Produktionspartner. Wenn Ihre Umformwerkzeuge regelmäßig gewartet werden, belohnen sie Sie mit Maßhaltigkeit, Oberflächenqualität und zuverlässigem Betrieb über längere Produktionskampagnen hinweg. Doch Wartung ist nur ein Teil des Puzzles – das Verständnis dafür, wie unterschiedliche Automobilanwendungen jeweils spezifische Anforderungen an die Werkzeugstempel stellen, hilft Ihnen dabei, die Werkzeuge optimal auf Ihre konkreten Komponentenanforderungen abzustimmen.

Automobilanwendungen und komponentenspezifische Anforderungen an Werkzeugstempel

Sie haben gelernt, wie Werkzeuge konstruiert, validiert und gewartet werden. Doch hier liegt der entscheidende Unterschied zwischen herausragender und lediglich ausreichender Werkzeugtechnik: dem Verständnis, dass unterschiedliche Automobilkomponenten grundsätzlich verschiedene Werkzeugspezifikationen erfordern. Ein Werkzeug, das makellose Karosserieteile herstellt, könnte bei der Umformung struktureller Sicherheitskomponenten vollständig versagen. Warum? Weil jedes Fahrzeugsystem einzigartige Anforderungen hinsichtlich Toleranzen, Werkstoffqualitäten, Produktionsvolumina und Qualitätsanforderungen stellt. Lassen Sie uns untersuchen, wie sich Blechumformteile für Kraftfahrzeuge je nach kritischer Fahrzeuganwendung unterscheiden.

Laut Fertigungsspezialisten von Neway Precision sind Stanz- und Tiefziehverfahren entscheidende Prozesse zur Herstellung großer, langlebiger Autoteile mit hoher Präzision. Die Anforderungen an Toleranzen und Präzision variieren jedoch erheblich – je nachdem, ob Motorhalterungen oder Außenblechteile der Klasse A umgeformt werden.

Werkzeuganforderungen für strukturelle Sicherheitskomponenten

Wenn Fahrzeuginsassen bei Kollisionen auf Komponenten angewiesen sind, die sie schützen, ist jeglicher Kompromiss unzulässig. Strukturelle Sicherheitskomponenten – darunter B-Säulen, Seitenaufprallschutzträger, Dachversteifungen und Aufprallschienen – stellen die höchsten Anforderungen an die Werkzeuggenauigkeit im gesamten Fahrzeug.

Was macht diese metallgeprägten Automobilkomponenten so anspruchsvoll? Betrachten Sie die besonderen Anforderungen:

• Kompatibilität mit hochfesten Stählen (AHSS) – Moderne Sicherheitskomponenten verwenden zunehmend Werkstoffe wie zweiphasigen Stahl, martensitischen Stahl und borhaltigen Presshärtestahl mit Zugfestigkeiten über 1.000 MPa. Die Werkzeuge müssen deutlich höhere Umformkräfte aushalten, ohne vorzeitig zu verschleißen oder sich zu verformen.
• Engen dimensionsmäßigen Toleranzen – Die Aufprallleistung hängt von einer präzisen Geometrie ab. Übliche Toleranzen von ±0,3 mm bis ±0,5 mm gewährleisten, dass die Komponenten korrekt eingebaut werden und bei einem Aufprall die Energie gemäß Konstruktion absorbieren.
• Konsistente Materialdicke – Wandstärkeschwankungen beeinflussen direkt die Energieabsorptionskapazität. Tiefgezogene Sicherheitskomponenten erfordern Werkzeuge, die für eine gleichmäßige Wanddickenverteilung während des gesamten Umformprozesses ausgelegt sind.
• Schweißflansch-Präzision – Die meisten Strukturkomponenten werden über Widerstandspunktschweißen mit anderen Karosserieelementen verbunden. Die Werkzeugkonstruktion muss die Flachheit und Positionierung der Flansche sicherstellen, um eine zuverlässige Schweißqualität zu gewährleisten.
• Federrückschlag-Kompensation – AHSS-Materialien weisen aufgrund ihrer hohen Streckgrenze eine ausgeprägte Rückfederung auf. Wie in der Toleranzrichtlinie von ADHMT dargelegt, ist dieses Phänomen bei hochfesten Stählen deutlich stärker ausgeprägt und erfordert anspruchsvolle Werkzeugkompensationsstrategien.

Für Strukturkomponenten kommen bei der Automobil-Stanzfertigung üblicherweise Transferwerkzeuge oder Tandem-Werkzeuganordnungen zum Einsatz. Diese Konfigurationen bewältigen die tieferen Züge und komplexen Geometrien, die typisch für sicherheitsrelevante Teile sind, und bieten zugleich die Flexibilität, hochfeste Materialien ohne Rissbildung oder übermäßige Dünnschlägigkeit umzuformen.

Präzisionsanforderungen beim Karosserieblech-Stanzen

Stellen Sie sich vor, Sie gehen durch eine Ausstellungshalle und bemerken sofort ungleichmäßige Spalte zwischen den Karosserieblechen oder subtile Oberflächenwellen, die das Licht einfangen. Das ist das Albtraumszenario, das bei der Karosserieblech-Stanzung unbedingt vermieden werden muss. Außenflächen der Klasse A – Motorhauben, Türen, Kotflügel und Heckbleche – unterliegen ästhetischen Anforderungen, die genauso anspruchsvoll sind wie die Sicherheitsanforderungen an strukturelle Komponenten.

• Oberflächenqualitätsstandards – Jeder sichtbare Fehler führt zur Aussortierung des Teils. Die Werkzeuge müssen spiegelglatte Oberflächen erzeugen, die frei von Kratzern, Werkzeugmarkierungen oder Orangenhaut-Struktur sind. Dies erfordert polierte Werkzeugoberflächen, eine optimale Schmierung sowie eine präzise Steuerung der Halterkraft.
• Spalt- und Bündigkeitstoleranzen – Die Wahrnehmung der Fahrzeugqualität durch den Verbraucher beginnt oft mit dem Sitz der Blechteile. Toleranzen von ±0,5 mm für die Spaltbreite und ±0,3 mm für die Bündigkeit zwischen benachbarten Blechteilen erfordern eine außergewöhnliche Werkzeugpräzision.
• Materialflusssteuerung – Große Außenblechteile neigen zu Knittern, Rissen und ungleichmäßiger Dehnung. Zugleisten und Halterplattendesigns müssen den Materialfluss präzise steuern, um Oberflächenfehler zu vermeiden, die bei verdeckten Komponenten nicht sichtbar wären, bei sichtbaren Flächen jedoch unzulässig sind.
• Berücksichtigung von Aluminiumblechteilen – Gewichtsreduktionsmaßnahmen haben den Einsatz von Aluminium-Karosserieblechteilen erhöht. Aluminium erfordert im Vergleich zu Stahl andere Werkzeugspiele, Schmierstrategien und Umformgeschwindigkeiten und damit spezialisierte Werkzeugkonzepte.
• Hohe Produktionsmengen – Karosserieblechteile zählen zu den am häufigsten gefertigten Stanzteilen. Die Werkzeuge müssen über Millionen von Zyklen hinweg eine gleichbleibende Oberflächenqualität gewährleisten, weshalb an stark beanspruchten Stellen oft Hartmetalleinsätze eingesetzt werden.

Anforderungen an Motor- und Antriebskomponenten

Unter der Motorhaube bewegen sich Blechprägeteile für Automobilkomponenten ganz anderen Herausforderungen gegenüber. Motorabdeckungen, Getriebegehäuse, Ölwannen und Hitzeschilde müssen während der gesamten Lebensdauer des Fahrzeugs extremen Temperaturen, Vibrationen und Flüssigkeitskontakt standhalten.

• Wärmeleitfähigkeit – Komponenten in der Nähe des Motors sind kontinuierlichen thermischen Wechselbelastungen ausgesetzt. Für diese Anwendungen werden häufig progressiv gestanzte Automobilteile verwendet, die aus rostfreiem Stahl oder Aluminiumlegierungen bestehen, die aufgrund ihrer thermischen Stabilität ausgewählt wurden.
• Dichtflächen-Präzision – Ölwanne, Ventildeckel und ähnliche Komponenten erfordern Ebenheitstoleranzen von 0,1 mm bis 0,2 mm an den Dichtflächen. Jede Verformung führt zu Flüssigkeitslecks und Garantieansprüchen.
• Tiefziehfähigkeit – Viele Antriebsstrang-Gehäuse weisen eine erhebliche Tiefe auf. Laut Neway Precision eignet sich das Tiefziehen ideal zur Herstellung von Komponenten mit erheblicher Tiefe, wie beispielsweise Karosserieteilen, Kraftstofftanks und bestimmten Motorkomponenten.
• Vibrationsdämpfungseigenschaften – Diese Werkzeuge weisen häufig Merkmale auf, die Befestigungspunkte, Versteifungsrippen oder Dämpfflächen schaffen, die darauf ausgelegt sind, die Übertragung von Geräuschen und Vibrationen zu minimieren.

Fahrwerks- und Aufhängungskomponenten

Die Komponenten, die Ihr Fahrzeug mit der Straße verbinden, erfordern außergewöhnliche Haltbarkeit. Querlenker, Querträger, Unterböden und Aufhängungshalterungen sind während Millionen von Fahrbahneinwirkungen kontinuierlich dynamischen Belastungen ausgesetzt.

• Verarbeitung von Material mit hoher Blechdicke – Fahrwerk-Komponenten verwenden häufig dickere Blechstärken (2,0 mm bis 4,0 mm oder mehr) zur Erfüllung der Festigkeitsanforderungen. Die Werkzeuge müssen erhöhte Umformkräfte sowie möglichen Rückfederungseffekt bei schwereren Materialien bewältigen.
• Ermüdungskritische Geometrie – Scharfe Ecken und abrupte Querschnittsänderungen erzeugen Spannungskonzentrationen, die zu Ermüdungsbrüchen führen können. Die Werkzeugkonstruktionen beinhalten großzügige Radien und sanfte Übergänge, um die Lebensdauer der Komponenten zu erhöhen.
• Präzision der Befestigungspunkte – Die Geometrie der Aufhängung hängt von der genauen Position der Buchsen und der Schraubenlöcher ab. Positions-Toleranzen von ±0,25 mm gewährleisten eine korrekte Radeinstellung und die gewünschten Fahreigenschaften.
• Berücksichtigung der Korrosionsbeständigkeit – Komponenten des Unterbodens sind Salz, Wasser und Schmutz ausgesetzt. Die Werkzeuge müssen für die gewählten korrosionsbeständigen Materialien oder Beschichtungen ausgelegt sein, ohne dabei die Umformbarkeit zu beeinträchtigen.

Sitzrahmen und innere Strukturkomponenten

Sitzstrukturen nehmen eine besondere Stellung ein: Sie sind sowohl sicherheitskritisch (sichern die Insassen bei einem Aufprall) als auch ästhetischen Anforderungen unterworfen (in einigen Designs sichtbar). Diese Doppelrolle führt zu spezifischen Anforderungen an die Werkzeuge:

• Mischmaterialstrategien – Moderne Sitzrahmen kombinieren häufig hochfeste Stähle für strukturelle Schienen mit leichteren Materialien für nicht kritische Halterungen; dies erfordert Werkzeuge, die auf bestimmte Materialgüten optimiert sind.
• Präzision des Lehnsmechanismus – Die Schnittstelle zwischen Sitzstrukturen und Lehnenverstellmechanismen erfordert eng tolerierte Passungen, um über die gesamte Fahrzeuglebensdauer eine reibungslose Verstellfunktion zu gewährleisten.
• Gewichtsoptimierung – Jedes Gramm zählt bei der Sitzkonstruktion. Werkzeuge formen zunehmend komplexe Geometrien, die durch gezielte Materialplatzierung das Verhältnis von Festigkeit zu Gewicht maximieren.
• Volumenflexibilität – Sitzkonfigurationen variieren je nach Ausstattungslinie und Markt. Die Werkzeugkonstruktion muss Produktionswirtschaftlichkeit mit der Flexibilität vereinen, mehrere Varianten abzudecken.

Serienfertigung durch OEMs versus Nachrüstfertigung

Spielt es eine Rolle, ob Automobil-Metallstanzteile für die Erstausrüstung oder für den Ersatzteilmarkt bestimmt sind? Absolut. Obwohl die grundlegenden Umformprozesse ähnlich bleiben, unterscheiden sich diese Anwendungen in mehreren Aspekten:

• Überlegungen zum Volumen – Bei der Serienfertigung durch OEMs rechtfertigen in der Regel höhere Stückzahlen Investitionen in Progressiv- oder Transferwerkzeuge. Beim Ersatzteilmarkt können geringere Stückzahlen einfachere Werkzeugkonfigurationen mit niedrigeren Anschaffungskosten begünstigen.
• Toleranzerwartungen – OEM-Spezifikationen verlangen oft engere Toleranzen als Aftermarket-Anwendungen, bei denen die Passgenauigkeit zu bestehenden Fahrzeugen wichtiger ist als die exakte Wiedergabe der ursprünglichen Fertigungsgenauigkeit.
• Materialverfolgbarkeit – Die OEM-Produktion erfordert eine vollständige Materialzertifizierung und Rückverfolgbarkeit. Aftermarket-Hersteller können bei der Materialbeschaffung flexibler sein, solange die funktionalen Anforderungen erfüllt werden.
• Zertifizierungsanforderungen – Sicherheitsrelevante Aftermarket-Komponenten erfordern zunehmend eine Zertifizierung, die deren Gleichwertigkeit mit der Originalausrüstung nachweist – ein Trend, der branchenweit höhere Qualitätsstandards im Ersatzteilesektor vorantreibt.

Das Verständnis dieser anwendungsspezifischen Anforderungen hilft Ihnen dabei, die Werkzeugfähigkeiten den Komponentenanforderungen anzupassen. Doch wie lassen sich diese technischen Anforderungen mit den Investitionskosten in Einklang bringen? Die Wirtschaftlichkeit der Werkzeugauswahl bedarf einer sorgfältigen Analyse, bevor Sie sich für ein Werkzeugprogramm entscheiden.

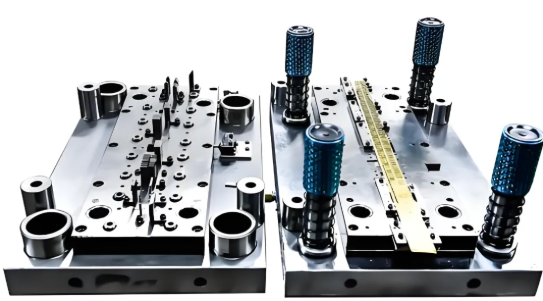

Kostenfaktoren und ROI-Analyse für die Werkzeuginvestition

Sie kennen die Arten, Materialien und Anwendungsanforderungen von Werkzeugen. Doch hier stellt sich die entscheidende Frage, die jede Werkzeugentscheidung letztlich bestimmt: Was kostet es tatsächlich, und lohnt sich die Investition? Die Wirtschaftlichkeit bei der Herstellung von Automobilteilen geht weit über den Anschaffungspreis hinaus. Erfahrene Entscheidungsträger bewerten die Gesamtbetriebskosten über den gesamten Produktionslebenszyklus – und diese Berechnung führt oft zu überraschenden Erkenntnissen darüber, welcher Werkzeugtyp im konkreten Einzelfall den besten Wert bietet.

Laut Stanzkostenspezialisten bei Be-Cu ist die Stanzkostenrechnung ein systematischer Kostenansatz. Wenn die Analyse der Stanzform isoliert vom Gesamtkontext erfolgt und sich nur auf eine einzelne Kostenposition konzentriert, sind die daraus gezogenen Schlussfolgerungen nicht objektiv. Um das vollständige finanzielle Bild zu verstehen, müssen mehrere miteinander verknüpfte Faktoren untersucht werden.

Berechnung der tatsächlichen Kosten pro Teil über verschiedene Produktionsmengen

Stellen Sie sich vor, Sie müssen zwischen zwei Werkzeugoptionen wählen: Eine kostet deutlich mehr zu Beginn, läuft aber schneller und erfordert weniger Wartung. Die andere ist anfänglich günstiger, erfordert jedoch häufigere Eingriffe. Welche ist tatsächlich kostengünstiger? Die Antwort hängt vollständig von Ihrem Produktionsvolumen ab – und die Berechnung der tatsächlichen Kosten pro Teil zeigt die Schnittpunkte auf, bei denen jeweils eine Option sinnvoll wird.

Die grundlegende Berechnung der Kosten pro Teil berücksichtigt folgende Hauptbestandteile:

• Anfängliche Werkzeuginvestition – Die einmaligen Werkzeugkosten, verteilt auf das gesamte erwartete Produktionsvolumen
• Materialkosten – Verbrauch an Blech einschließlich Ausschussquoten, die je nach Werkzeugtyp und Konstruktionseffizienz variieren
• Arbeitskosten – Bedienerzeit pro Teil, die sich bei manueller und automatisierter Tiefziehproduktion deutlich unterscheidet
• Maschinenzeit – Betriebskosten der Presse, berechnet als Quotient aus Energie- und Gemeinkosten sowie der stündlichen Produktionsrate
• Wartungsanteil – Kosten für Schärfen, Reparaturen und letztendlich für die Überholung, verteilt auf die gefertigte Teileanzahl
• Qualitätskosten – Prüfanforderungen, Ausschussquoten und Nacharbeitkosten

Hier ändert die Produktionsmenge alles. Eine Progressivform, die 200 Teile pro Minute herstellt, verteilt ihre höhere Anschaffungskosten auf deutlich mehr Einheiten als eine manuell betriebene Einzeloperationsschablone mit einer Ausbringung von 20 Teilen pro Minute. Bei niedrigen Stückzahlen führen die hohen Kosten dieser teuren Progressivform zu stark erhöhten Kosten pro Teil. Bei hohen Stückzahlen wird sie jedoch bemerkenswert kostengünstig.

Investitionsschwellenwerte für Progressiv- versus Transferformen

Wann ist jeweils welcher Formtyp aus finanzieller Sicht sinnvoll? Entscheidungen in der Automobilteilefertigung hängen häufig davon ab, diese kritischen Mengenschwellenwerte zu identifizieren. Gemäß branchenüblicher Kostenanalysen bestimmt die erwartete Ausbringungsmenge, ob man sich für eine manuelle oder eine automatische Stanzfertigung entscheidet. Je größer die Gesamtausbringung über den Lebenszyklus ist, desto offensichtlicher sind die Kostenvorteile der automatisierten Fertigung.

Berücksichtigen Sie folgende allgemeine Richtwerte für die Schwellenmengen:

• Manuelle Einzel-Form-Operationen – Wirtschaftlich sinnvoll, wenn der Lebenszyklusverbrauch unter 200.000 Hubzahlen bleibt, insbesondere unter 100.000. Die Einsparungen bei Werkzeug- und Automatisierungsinvestitionen übersteigen bei diesen Stückzahlen in der Regel die erhöhten Lohnkosten.
• Automatische Tandemfertigung – Wird attraktiv bei Lebenszyklusmengen über 200.000 Einheiten, insbesondere für große oder mittelgroße Produkte wie Karosserieabdeckteile, Fahrwerkkomponenten und Gehäuse für Haushaltsgeräte.
• Transferstanzfertigung – Optimal für Mengen über 200.000 bei mittelgroßen oder kleinen Produkten, die eine Tiefeziehoperation erfordern, wie z. B. A-, B- und C-Säulen, Sitzrahmenkomponenten und Motorgehäuse.
• Progressive Stanzfertigung – Am kostengünstigsten bei Mengen über 200.000 für kleine bis mittelgroße Teile wie Steckverbinder, Motorblechpakete und Anschlusskomponenten.

Die strukturellen Merkmale Ihrer gestanzten Karosserieteile bestimmen, welche automatisierte Form Sie wählen sollten. Tiefe Ziehungen begünstigen Transferwerkzeuge. Kleine, filigrane Teile mit mehreren Merkmalen bevorzugen fortschreitende Werkzeuge. Bauteile aus dickem Blech mit struktureller Funktion erfordern möglicherweise unabhängig von der Losgröße Tandem-Anlagen.

Vergleich der Gesamtbetriebskosten über verschiedene Werkzeugtypen hinweg

Ein Blick allein auf die Anschaffungskosten des Werkzeugs vermittelt kein vollständiges Bild. Automobilzulieferer, die die Gesamtbetriebskosten bewerten, treffen bessere Investitionsentscheidungen. Dieser umfassende Vergleich verdeutlicht wesentliche wirtschaftliche Faktoren:

Kostenfaktor	Progressiver Stanzstempel	Transferwerkzeug	Zusammengesetzter Sterz	Manuell/Tandem
Erste Investition	Höchste	Hoch	- Einigermaßen	Tiefster Punkt
Arbeitskosten pro Teil	Tiefster Punkt	Niedrig	- Einigermaßen	Höchste
Produktionsgeschwindigkeit	Schnellste	Schnell	- Einigermaßen	Langsamste
Materialausnutzung	Gut (Bandzuführung)	- Einigermaßen	Gut	Variable
Wartungshäufigkeit	- Einigermaßen	- Einigermaßen	Niedriger	Niedriger
Rüst- und Wechselzeit	Längere	- Einigermaßen	Kurzer	Kürzesten
Teilegrößenfähigkeit	Klein bis mittel	Mittel bis groß	Klein bis mittel	Jede Größe
Break-Even-Menge	Höchste Schwelle	Hohe Schwelle	Mittlere Schwelle	Niedrigste Schwelle

Rahmenwerk für die ROI-Analyse

Wie bewerten Automobil-Stanzunternehmen Werkzeuginvestitionen systematisch? Ein strukturiertes ROI-Rahmenwerk berücksichtigt fünf miteinander verknüpfte Kostenkategorien über den gesamten Projekt-Lebenszyklus:

1. Gesamtvolumen über den gesamten Projekt-Lebenszyklus – Schätzen Sie die gesamte Stückzahl ab, die über die Lebensdauer des Produkts benötigt wird, einschließlich möglicher Modelljahres-Verlängerungen und Nachfrage im Ersatzteilmarkt
2. Einzelkosten pro gestanztem Produkt – Berechnen Sie Material-, Arbeits-, Maschinenzeit- und Gemeinkosten pro Stück für jede verfügbare Werkzeugvariante
3. Werkzeuginvestition im Projektzyklus – Beinhalten Sie die Anschaffungskosten für das Werkzeug, Konstruktionsleistungen, Kosten für die Erstprobung sowie voraussichtliche Instandsetzungsmaßnahmen in der mittleren Lebensphase
4. Prüf- und Qualitäts-Werkzeuge – Erfassung der Prüfvorrichtungen, Messlehren und Messgeräte, die für die Produktionsvalidierung erforderlich sind
5. Qualitätsrisikokosten – Schätzung des potenziellen Gewährleistungsrisikos, der Sortierkosten sowie der Störungen beim Kunden, falls Qualitätsprobleme auftreten

Bei der Gegenüberstellung verschiedener Optionen berechnen Sie die Gesamtausgaben für jeden Werkzeugtyp über Ihr prognostiziertes Produktionsvolumen. Die Option mit den geringsten Gesamtkosten – nicht die mit der niedrigsten Anfangsinvestition – stellt in der Regel den besten Wert dar. Beachten Sie, dass hochwertige Werkzeuge renommierter Lieferanten trotz höherer Anschaffungspreise häufig zu niedrigeren Gesamtkosten führen, da sie weniger Wartung erfordern, weniger Produktionsausfälle verursachen und eine konstant hohe Teilequalität gewährleisten.

Entscheidungen bezüglich der Werkzeuginvestition prägen Ihre Produktionsökonomie über Jahre oder sogar Jahrzehnte hinweg. Ein Verständnis dieser Kostenentwicklung befähigt Sie dazu, bei der Bewertung potenzieller Stanzenpartner die richtigen Fragen zu stellen – etwa zu deren Konstruktionskompetenz, Qualitätssicherungssystemen sowie der Expertise, die Werkzeuginvestitionen in manufakturtechnischen Erfolg umsetzt.

Auswahl des richtigen Stanzwerkzeug-Partners für Ihre Produktionsanforderungen

Sie haben die Werkzeugtypen analysiert, die Materialanforderungen verstanden und Ihre Investitionsschwellen berechnet. Nun folgt die Entscheidung, die letztlich darüber entscheidet, ob Ihr Automobil-Stanzwerkzeug-Programm erfolgreich wird oder Schwierigkeiten bereitet: die Auswahl des richtigen Fertigungspartners. Diese Wahl geht weit über den Vergleich von Angeboten hinaus. Der richtige Partner liefert Werkzeuge, die bereits beim ersten Versuch die Spezifikationen erfüllen, Ihren Produktionszeitplan unterstützen und bei auftretenden Herausforderungen einen schnellen, zuverlässigen Service bieten. Der falsche Partner kostet Sie Zeit, Geld und möglicherweise sogar Ihre Kundenbeziehungen.

Wie unterscheiden Sie nun herausragende Hersteller für Automobilteile von lediglich ausreichenden Anbietern? Die Antwort liegt in der Bewertung konkreter Kompetenzen, Zertifizierungen und nachweisbarer Erfolgsbilanzen, die zukünftige Leistungen vorhersagen. Wir betrachten im Folgenden die entscheidenden Kriterien bei der Auswahl Ihres Stanzwerkzeug-Partners.

Zertifizierungsstandards, die auf Fertigungsexzellenz hinweisen

Wenn Sie bewerten, wer die beste Qualität in der Automobil-Aftermarket- oder OEM-Produktion bietet, liefern Zertifizierungen objektive Nachweise für die Fertigungskapazität. Doch nicht alle Zertifizierungen besitzen im Bereich der Automobil-Stanztechnik das gleiche Gewicht.

IATF 16949: Der Qualitätsstandard für die Automobilindustrie

Fehlt einem Stanzwerkzeug-Lieferanten die IATF-16949-Zertifizierung, stellt dies bei Anwendungen im Automobilbereich sofort eine rote Flagge dar. Dieser international anerkannte Standard befasst sich speziell mit Qualitätsmanagementsystemen für die Automobilproduktion und zugehörige Ersatzteile. Er geht über die grundlegenden Anforderungen der ISO 9001 hinaus und umfasst automobil-spezifische Verfahren wie Advanced Product Quality Planning (APQP), Production Part Approval Process (PPAP) und Fehler-Möglichkeits- und Einfluss-Analyse (FMEA).

Was sagt Ihnen die IATF-16949-Zertifizierung tatsächlich über einen Lieferanten?

• Dokumentierte Qualitätsmanagementsysteme – Jeder Prozess – von der Konstruktion bis zur Auslieferung – folgt kontrollierten Verfahren
• Kultur kontinuierlicher Verbesserung – Das Unternehmen misst die Leistung aktiv und verbessert sie kontinuierlich
• Kundenbezogene Anforderungen – Systeme erfüllen die spezifischen Anforderungen und Erwartungen der OEMs
• Verwaltung der Lieferkette – Subunternehmer und Materiallieferanten erfüllen festgelegte Standards
• Rückverfolgbarkeitsfunktionen – Vollständige Dokumentation verknüpft die fertigen Werkzeuge mit den Rohmaterialien und Prozessen

Partner wie Shaoyi die IATF-16949-Zertifizierung aufrechterhalten, insbesondere weil Automobilkunden diese Qualitätssicherungsstufe verlangen. Bei der Bewertung der besten Marken für Autoersatzteile des Aftermarkets oder von OEM-Lieferanten sollte diese Zertifizierung Ihre Basisanforderung sein – kein Differenzierungsmerkmal.

Weitere erwähnenswerte Zertifizierungen

Neben der IATF 16949 sollten folgende ergänzende Qualifikationen berücksichtigt werden:

• ISO 14001 – Umweltmanagementsysteme, die verantwortungsvolle Fertigungspraktiken belegen
• ISO 45001 – Arbeitsschutz- und Gesundheitsmanagementsysteme, die ein Engagement für die Belegschaft signalisieren
• Kundenspezifische Zertifizierungen – Einige OEMs verlangen zusätzliche Qualifikationen für den Status als zugelassener Zulieferer

Ingenieurtechnische Kompetenzen, die die Zeit bis zur Serienproduktion verkürzen

Zertifizierungen bestätigen das Vorhandensein von Qualitätsmanagementsystemen. Ingenieurtechnische Kompetenzen entscheiden jedoch darüber, ob Ihr individuelles Projekt für metallgeprägte Automobilkomponenten reibungslos verläuft oder mit kostspieligen Verzögerungen konfrontiert wird. Folgende Merkmale unterscheiden führende Hersteller von Automobilteilen in den USA und weltweit von einfachen Werkzeugbau-Betrieben.

CAE-Simulation zur Fehlervermeidung

Erinnern Sie sich an unsere frühere Diskussion zu Werkzeugprobelauf und Validierung? Die besten Partner minimieren physische Iterationsschleifen, indem sie Probleme bereits digital erkennen. Fortschrittliche CAE-Simulationen (Computer-Aided Engineering) prognostizieren den Materialfluss, identifizieren potenzielle Rissbildung oder Faltenbildung, berechnen die Rückfederungskompensation und optimieren die Prozessparameter, noch bevor der erste Stahl geschnitten wird.

Worauf sollten Sie bei Simulationsfähigkeiten achten?

• Tiefe der Werkstoffdatenbank – Für eine genaue Simulation sind präzise Werkstoffeigenschaftsdaten für die spezifischen Sorten erforderlich, die Sie umformen werden
• Genauigkeit der Rückfederungsprognose – Besonders kritisch bei hochfesten Stahlkomponenten, bei denen eine Kompensation unerlässlich ist
• Integration in den Konstruktionsworkflow – Simulationsresultate sollten nahtlos zu Konstruktionsanpassungen führen
• Validierungserfahrung – Erkundigen Sie sich, wie gut die Simulationsergebnisse mit den tatsächlichen Ergebnissen der Erstversuche korrelieren

Partner, die in fortschrittliche Simulation investieren, erzielen konsistent fehlerfreie Ergebnisse. Diese Fähigkeit wirkt sich direkt auf Ihren Zeitplan und Ihr Budget aus, indem sie die Anzahl physischer Erstversuche reduziert.

Geschwindigkeit beim Rapid Prototyping

In heutigen stark verkürzten Entwicklungszyklen ist es nicht mehr akzeptabel, monatelang auf Prototypwerkzeuge zu warten. Führende Zulieferer für den Aftermarket und OEM-Partner bieten Rapid-Prototyping-Kapazitäten an, die Ihren Validierungszeitplan beschleunigen.

Wie schnell ist schnell genug? Erstklassige Zulieferer können Prototyp-Komponenten bei dringenden Anforderungen bereits innerhalb von nur 5 Tagen liefern. Diese Geschwindigkeit ermöglicht eine frühere Design-Validierung, schnellere Iterationen bei potenziellen Problemen und eine kürzere Gesamtzeit bis zum Produktionsstart. Bei der Bewertung von Partnern sollten Sie gezielte Fragen zu deren Vorserien-Lieferzeiten sowie zu den Faktoren stellen, die die Liefergeschwindigkeit beeinflussen.

Erstmalige Freigaberaten: Die entscheidende Leistungskennzahl

Möchten Sie eine einzige Kennzahl, die die ingenieurtechnische Präzision eines Zulieferers offenbart? Erkundigen Sie sich nach dessen Erstmaliger-Freigaberate. Diese Kennzahl gibt an, welcher Prozentsatz der Werkzeuge beim ersten Abnahmetest ohne umfangreiche Nacharbeit die Kundenfreigabe erhält.

Branchenführer erreichen Erstmalige-Freigaberaten von über 90 %. Beispielsweise meldet Shaoyi eine 93 % Genehmigungsquote beim ersten Durchlauf — was bedeutet, dass weniger als 7 % ihrer Werkzeuge vor der Freigabe für die Serienfertigung umfangreiche Modifikationen erfordern. Diese Leistung führt unmittelbar zu:

• Kürzerer Zeit bis zur Serienfertigung
• Geringeren Gesamtkosten für Werkzeuge
• Verringertem Risiko von Startverzögerungen
• Vorhersehbarere Projektzeitpläne

Wesentliche Fragen an potenzielle Werkzeugbauer

Wenn Sie nun wissen, worauf es ankommt, sind Sie bereit, potenzielle Partner systematisch zu bewerten. Verwenden Sie diese Fragen im Rahmen Ihres Lieferantenbewertungsprozesses:

• Zertifizierungsüberprüfung: "Können Sie aktuelle Zertifizierungsdokumente nach IATF 16949 vorlegen und wann fand Ihre letzte Überwachungsaudit statt?"
• Simulationsfähigkeiten: "Welche CAE-Softwareplattformen verwenden Sie für Umformsimulationen, und wie hoch ist in der Regel die Übereinstimmung zwischen simulierten und tatsächlichen Ergebnissen bei der Erstprobung?"
• Prototypengeschwindigkeit: "Wie lange beträgt Ihre Standard-Lieferzeit für Prototypwerkzeuge, und welche kürzeste Lieferzeit können Sie bei dringenden Anforderungen gewährleisten?"
• Qualitätskriterien: "Wie hoch war Ihre Erstfreigabequote für Karosserieblechwerkzeuge in den vergangenen 12 Monaten?"
• Materialkenntnisse: "Über welche Erfahrung verfügen Sie mit den spezifischen Werkstoffqualitäten, die unsere Komponenten erfordern – insbesondere mit hochfesten Stählen?"
• Produktionskapazität: "Wie hoch ist Ihre derzeitige Auslastung, und wie gehen Sie bei Kapazitätsengpässen während Spitzenlastzeiten vor?"
• Ingenieursunterstützung: bieten Sie Feedback zur fertigungsgerechten Konstruktion (Design-for-Manufacturability) an, und zu welchem Zeitpunkt der Produktentwicklung sollten wir Ihr Ingenieurteam einbinden?
• Wartungsunterstützung: welche laufende Unterstützung bieten Sie nach der Auslieferung der Werkzeuge, einschließlich Schärf-, Reparatur- und Aufarbeitungsdienstleistungen?
• Referenzkunden: können Sie Referenzen von Automobil-OEMs oder Zulieferern der Stufe 1 mit ähnlichen Komponentenanforderungen bereitstellen?
• Problemlösung: beschreiben Sie ein kürzlich abgeschlossenes anspruchsvolles Projekt und erläutern Sie, wie Ihr Team unerwartete Probleme während der Entwicklung gelöst hat.

Bewertung von Dienstleistungen für den Automobil-Aftermarket sowie von OEM-Kapazitäten

Ihre Produktionsanforderungen bestimmen, welche Partnerfähigkeiten am wichtigsten sind. Beachten Sie folgende Unterscheidungen:

Für OEM-Produktionsanforderungen:

• Fähigkeit zur Erstellung von PPAP-Dokumentation für die Freigabe von Serienteilen
• Kapazität für hochvolumige, mehrjährige Produktionsverpflichtungen
• Erfahrung mit kundenspezifischen Qualitätsanforderungen
• Rückverfolgbarkeitssysteme, die den Anforderungen des Automobil-Recall-Managements entsprechen

Für Automotive-Aftermarket-Services:

• Flexibilität beim Umgang mit variablen Bestellmengen
• Fähigkeit zur Reverse Engineering anhand vorhandener Teile, falls Zeichnungen nicht verfügbar sind
• Kompetenzen im Lagerbestandsmanagement für Ersatzteilprogramme
• Kosteneffiziente Werkzeugkonzepte für Anwendungen mit geringeren Stückzahlen

Die endgültige Auswahl treffen

Der richtige Stanzwerkzeug-Partner kombiniert zertifizierte Qualitätssysteme, fortschrittliche Konstruktionskompetenz, nachgewiesene Leistungskennzahlen und eine reaktionsfähige Kundenbetreuung. Entscheiden Sie sich nicht allein aufgrund des niedrigsten Angebotspreises – dieser Ansatz führt häufig zu höheren Gesamtkosten durch verlängerte Lieferzeiten, Qualitätsprobleme und Produktionsunterbrechungen.

Bewerten Sie potenzielle Partner stattdessen ganzheitlich. Besuchen Sie, wenn möglich, ihre Produktionsstätten. Prüfen Sie ihre Ausstattung und Investitionen in Technologie. Sprechen Sie mit Referenzkunden über ihre konkreten Projekterfahrungen. Achten Sie zudem darauf, wie sie sich während des Bewertungsprozesses kommunikativ verhalten – ihre Reaktionsgeschwindigkeit jetzt ist ein Indikator für ihre Reaktionsgeschwindigkeit, wenn Sie während der Serienfertigung dringend Unterstützung benötigen.

Ihre Investition in Werkzeuge für die Automobil-Stanztechnik bildet die Grundlage Ihrer Fertigungskapazität für Komponenten. Die Auswahl eines Partners mit ingenieurtechnischem Know-how, Qualitätsmanagementsystemen und Produktionskapazitäten, der zuverlässige Werkzeuge liefern kann, legt den Grundstein für Ihren Fertigungserfolg – vom ersten Prototyp bis hin zu Millionen von Serienfertigungszyklen.

Häufig gestellte Fragen zu Automobilstanzwerkzeugen

1. Was ist der Unterschied zwischen Stanzen und Stanzschnitt?

Stanzen und Metallprägen sind unterschiedliche Verfahren. Stanzen bezieht sich in erster Linie auf das Schneiden von Materialien in bestimmte Formen mithilfe scharfkantiger Stanzwerkzeuge, häufig bei dünneren Materialien wie Papier, Gewebe oder dünnem Metall. Metallprägen ist ein umfassenderes Fertigungsverfahren, das das Schneiden, Biegen, Umformen und Tiefziehen von Blechen zu komplexen dreidimensionalen Automobilkomponenten umfasst. Beim Prägen wird eine enorme Presskraft zusammen mit speziellen Werkzeugen eingesetzt, um mehrere Operationen – wie Ausschneiden (Blanking), Lochstanzen (Piercing), Prägeprägen (Embossing) und Tiefziehen – durchzuführen; dies macht es ideal für die Serienfertigung im Automobilbereich, bei der Teile eine präzise Maßhaltigkeit und strukturelle Integrität erfordern.

2. Wie hoch sind die Kosten für eine Metallstanzform?

Die Kosten für Metall-Stanzwerkzeuge variieren erheblich je nach Komplexität, Größe und Produktionsanforderungen. Einfache Werkzeuge beginnen bei etwa 500 bis 5.000 US-Dollar, während komplexe automobiltechnische Progressiv- oder Transferstanzwerkzeuge zwischen 50.000 und über 500.000 US-Dollar kosten. Die Investition hängt von Faktoren wie der Geometrie des Bauteils, der Werkstoffqualität, den Toleranzanforderungen, der Produktionsmenge und dem Werkzeugtyp ab. Eine alleinige Fokussierung auf die Anschaffungskosten ist jedoch irreführend – die Gesamtbetriebskosten, zu denen Wartung, Standzeit des Werkzeugs und Stückkosten der Produktion gehören, liefern ein realistischeres wirtschaftliches Bild. Hochwertige Werkzeuge von zertifizierten Herstellern führen häufig zu niedrigeren Langzeitkosten, obwohl die anfängliche Investition höher ist.

3. Was ist der Unterschied zwischen Druckguss und Stanzen?

Druckguss und Stanzen sind grundsätzlich unterschiedliche metallverarbeitende Verfahren. Beim Druckguss wird geschmolzenes Nichteisenmetall (z. B. Aluminium, Zink, Magnesium) unter hohem Druck in Formen eingespritzt, wodurch komplexe, massiv ausgeführte Teile entstehen. Das Stanzen ist ein Kaltumformverfahren, bei dem flache Blechrohlinge mithilfe mechanischer Kraft und spezieller Stanzwerkzeuge geformt werden. Das Stanzen unterstützt eine breitere Palette von Metallen, darunter Stahl und Aluminiumlegierungen, bietet kürzere Zykluszeiten für dünnwandige Komponenten und eignet sich besonders gut zur Herstellung von Teilen in hoher Stückzahl wie Karosserieteilen, Halterungen und strukturellen Komponenten für Kraftfahrzeuge. Der Druckguss eignet sich hingegen für dickere, komplexere Geometrien mit inneren Merkmalen.

4. Aus welchen Materialien werden Stanzwerkzeuge für die Automobilindustrie hergestellt?

Automobil-Stanzwerkzeuge verwenden spezielle Werkzeugstähle, die aufgrund ihrer Härte, Verschleißfestigkeit und Zähigkeit ausgewählt werden. Zu den gängigen Materialien zählen der Werkzeugstahl D2 für außergewöhnliche Verschleißfestigkeit bei Hochvolumenfertigung, der Werkzeugstahl A2 für ein ausgewogenes Verhältnis von Zähigkeit und Maßhaltigkeit sowie der Werkzeugstahl S7 für schlagzähe Anwendungen. Hartmetalleinsätze kommen an stark beanspruchten Stellen zum Einsatz, um maximale Haltbarkeit zu gewährleisten. Die Werkzeugkörper bestehen häufig aus Grauguss oder Sphäroguss für strukturelle Stabilität, während an kritischen Umformflächen Werkzeugstahl- oder Hartmetalleinsätze verwendet werden. Oberflächenbeschichtungen wie Titannitrid verlängern die Standzeit der Werkzeuge und verbessern deren Leistung.

5. Wie wählen Sie den richtigen Partner für Stanzwerkzeuge in der Automobilfertigung aus?

Die Auswahl des richtigen Stanzwerkzeug-Partners erfordert die Bewertung von Zertifizierungen, ingenieurtechnischen Kompetenzen und Leistungskennzahlen. Die IATF-16949-Zertifizierung ist für Automobilanwendungen unverzichtbar und belegt ein Qualitätsmanagementsystem, das den branchenüblichen Standards entspricht. Achten Sie auf fortschrittliche CAE-Simulationsfähigkeiten, mit denen Fehler bereits vor der physischen Fertigung vorhergesagt und vermieden werden können. Eine hohe Geschwindigkeit beim Rapid Prototyping – bei einigen Partnern werden Prototypen bereits innerhalb von nur fünf Tagen geliefert – verkürzt die Entwicklungszeiten erheblich. Erstgutquoten über 90 % weisen auf eine hohe ingenieurtechnische Präzision hin. Bewerten Sie zudem die Materialkompetenz, die Produktionskapazität sowie Referenzkunden mit ähnlichen Anforderungen, um sicherzustellen, dass der Partner Ihre spezifischen Anforderungen an die Automobil-Stanzfertigung erfüllen kann.
