Co jsou pražcové nástroje pro lisování a proč jsou důležité

Nikdy jste se zamysleli, jak se z ploché ocelové desky stane panel karosérie automobilu nebo přesná elektronická součástka? Odpověď leží v jednom z nejdůležitějších, avšak často opomíjených nástrojů výroby: pražcových nástrojích pro lisování. Ať už jste nováčkem ve tváření kovů nebo hledáte způsob, jak své technické znalosti prohloubit, pochopení těchto přesně vyrobených nástrojů je zásadní pro pochopení moderní výroby.

Pražcový nástroj pro lisování je speciální, jedinečný přesný nástroj, který řeže a tvaruje plech do požadovaného tvaru nebo profilu, když je materiál stlačen mezi dvě vzájemně zapadající součásti.

Jednoduše řečeno, tvárnice pro lisování jsou specializované nástroje, které přeměňují surový plech na dokončené díly. Pracují ve spojení s lisem, který poskytuje potřebnou sílu k řezání, ohýbání nebo tvarování materiálu. Výsledný výrobek se nazývá díl – a některé tvárnice dokážou vyrobit za jeden cyklus více než jeden díl a pracují rychlostí až 1 500 zdvihů za minutu.

Základ operací tváření kovů

Tvárnice pro lisování kovů tvoří základ bezpočtu výrobních operací v různých průmyslových odvětvích. Od malých součástek, které se vejdou do dlaně, určených pro mikroelektroniku, až po obrovské tvárnice o rozměrech 20 stop čtverečních a tloušťce 10 stop pro karosérie automobilů – tyto tvárnice jsou k dispozici prakticky v každé představitelné velikosti.

Co činí kovovou tvárnici tak pozoruhodnou, je její dvojí schopnost. Podle Výrobce existuje mnoho druhů razicích nástrojů, avšak všechny provádějí dvě základní operace: řezání, tváření nebo obojí. Operace řezání zahrnují vysekávání, stříhání, ořezávání, probíjení a vyřezávání dírek. Operace tváření zahrnují ohýbání, protahování, lemování, tažení, razení, extruzi a vyhlazování.

Stojí také za zmínku, že razení je studenou tvářecí operací. Do razicího nástroje nebo listového materiálu se záměrně nepřivádí žádné teplo. Při řezání a tváření však vzniká tření, které generuje teplo, a proto razované díly často opouštějí razicí nástroje poměrně horké.

Jak nástroje přeměňují surový plech

Představte si, že umístíte kus plechu mezi dvě přesně obrobené ocelové části. Když se lisy uzavřou, tyto části se pohybují navzájem kolem sebe s malou mezerou mezi nimi – tzv. řeznou mezerou. Tato mezera, která často činí přibližně 10 % tloušťky kovu, určuje, jak čistě se materiál oddělí.

Transformace probíhá během zlomků sekundy. Při stříhání dojde k napínání materiálu tvárnými nástroji pro lisování kovů až ke kontrolovanému porušení, čímž vznikají hrany se specifickými vlastnostmi. Naopak tvarovací operace deformují kov bez jeho oddělení – ohýbají jej podél os, protahují do dutin nebo tahají do trojrozměrných tvarů.

V tomto článku získáte komplexní přehled o tvárných nástrojích pro lisování kovů – od jednotlivých typů a jejich optimálních aplikací přes základní součásti, které zajišťují jejich funkci, kritéria výběru materiálů, návrhové procesy až po strategie údržby chránící vaši investici do nástrojů. Považujte tento článek za komplexní průvodce po nástrojích, které tiše pohání moderní výrobu.

Typy tvárných nástrojů pro lisování kovů a jejich aplikace

Výběr správného typu razítka může rozhodnout o úspěchu nebo neúspěchu vašeho výrobního projektu. Vzhledem k tomu, že je k dispozici několik odlišných kategorií – každá z nich je navržena pro konkrétní výrobní scénáře – pochopení rozdílů mezi nimi vám pomůže přesně přizpůsobit nástroje vašim požadavkům. Podívejme se podrobně na čtyři hlavní typy razítek pro tváření a prozkoumejme, kdy se každý z nich osvědčí nejlépe.

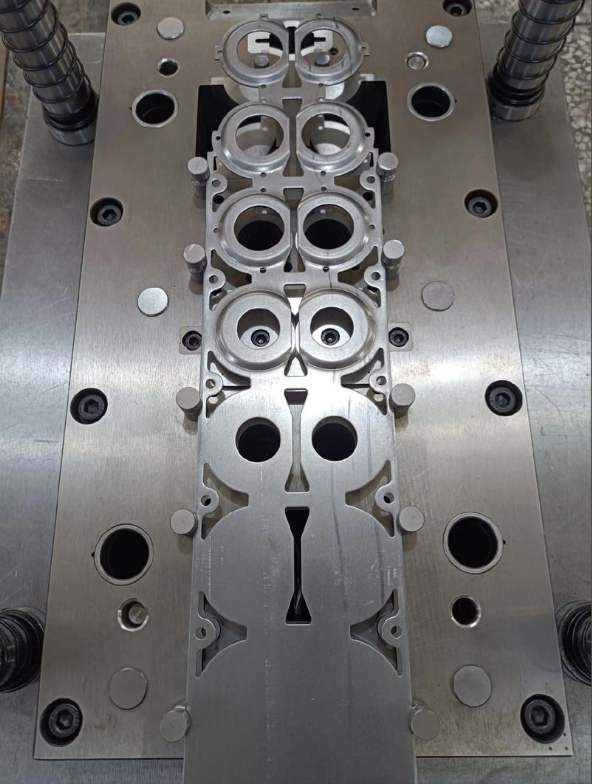

Postupné matrice pro výrobu ve velkém množství

Představte si postupná razítka jako montážní linku zabudovanou do jediného nástroje. Tyto sady razítek se skládají z několika stanic uspořádaných za sebou, přičemž každá stanice vykonává konkrétní operaci, jak se kovový pás posunuje přes lis. Materiál se přivádí z cívky, s každým zdvihem lisu se postupně posouvá z jedné stanice na druhou a nakonec vychází jako dokončený díl – vše v jednom nepřetržitém pohybu.

Co činí postupná razítka tak výkonnými pro výrobu velkých sérií? Podle společnosti Durex Inc. jsou schopna vyrábět velké množství dílů rychle a zároveň zajistí jednotnost všech vyrobených součástí. Díky tomu jsou ideální pro automobilové aplikace, jako jsou například upevňovací konzoly a sponky, stejně jako pro výrobu elektroniky, kde složité díly vyžadují vysokou konzistenci.

Jaká je nevýhoda? Počáteční náklady na nástroje jsou vysoké. Pokud však vyrábíte tisíce nebo miliony identických dílů, náklady na jeden kus výrazně klesnou – a proto jsou postupné razící nástroje preferovanou volbou pro sériovou výrobu. Tyto razící nástroje pro průtlační lisy se vyznačují výjimečnou rychlostí při výrobě jednodušších geometrií, avšak pro velmi složité konstrukce jsou méně vhodné.

Převodové razící nástroje: flexibilita pro složité díly

Pokud jsou vaše díly příliš velké nebo příliš složité pro postupné razení, přicházejí na řadu převodové razící nástroje. V tomto procesu jsou jednotlivé polotovary mechanicky nebo ručně převáděny z jedné razící stanice na další – podobně jako na montážní lince, kde každá stanice přispívá konkrétním prvkem k konečnému výrobku.

Převodové razítkování nabízí něco, co progresivní razítka nedokážou: flexibilitu při manipulaci s díly a jejich orientaci. Jak uvádí společnost Worthy Hardware, tato metoda umožňuje začlenit různé operace, jako jsou například děrování, ohýbání, tažení a ořezávání, do jediného výrobního cyklu. Je vhodná jak pro krátké, tak pro dlouhé výrobní série a poskytuje tak výrobnímu měřítku velkou univerzálnost.

Jaké jsou výzvy? Provozní náklady mají tendenci být vyšší kvůli složitosti nastavení a potřebě kvalifikované pracovní síly. Čas potřebný na nastavení každé série se může prodloužit, zejména u složitých dílů. Avšak pro součásti letectví, montážní celky těžkého strojního zařízení a velké automobilové panely převodová razítka poskytují přesnost a výkonnost, kterou jiné tvářecí razítka prostě nedokážou dosáhnout.

Vysvětlení rozdílu mezi složenými a kombinačními maticemi

Tyto dva typy lisovacích razítek se často zaměňují, avšak ve výrobě plní zcela odlišné účely.

Složené nástroje provádět více řezných operací jediným zdvihem. Představte si současně probíhající vyražení (blanking) a děrování (piercing) – nástroj vyřeže vnější tvar zároveň s průchozími otvory uvnitř. Tato integrace výrazně zkracuje výrobní dobu a zvyšuje produktivitu. Jsou ideální pro výrobu středně velkých, složitých součástí používaných ve spotřebním zboží a lékařských zařízeních, kde je na prvním místě přesnost.

Kombinační razítkové nástroje jdou ještě dále tím, že kombinují řezání a tváření v jediném zdvihu lisy. Můžete například vyrazit (blank) tvar a ihned jej ohnout nebo tažením tvarovat – vše v jediném cyklu. Tento přístup je vhodný, pokud potřebujete jak řezání, tak tvarování, avšak vaše výrobní objemy nepodporují investici do postupných (progressive) nástrojů.

Oba typy se vyznačují vysokou účinností využití materiálu, minimalizují odpad a snižují náklady. Avšak mají omezení při zpracování extrémně složitých tvarů nebo konstrukcí, které vyžadují několik po sobě jdoucích operací. Můžete si je představit jako lisovací řezné nástroje optimalizované pro přesnost spíše než pro složitost.

Porovnání typů tvárnice na pohled

Výběr vhodných tvářecích nástrojů pro lisování vyžaduje zvážení několika faktorů ve vztahu k konkrétním požadavkům vašeho projektu. Toto srovnání popisuje klíčové vlastnosti:

Typ kostky	Nejlepší použití	Objem výroby	Úroveň složitosti	Typické průmyslové odvětví
Progresivní nástroje	Vysokorychlostní výroba jednotných dílů	Vysoký objem (tisíce až miliony kusů)	Jednoduché až středně složité	Automobilový průmysl, elektronika, domácí spotřebiče
Přenosové matice	Velké nebo složité sestavy vyžadující více operací	Střední až vysoká výrobní velikost	Vysoká složitost	Letectví, těžké strojní zařízení, karosérie automobilů
Složené nástroje	Rovinné díly vyžadující více řezných operací	Malá až střední výrobní velikost	Střední (pouze řezání)	Zdravotnické přístroje, spotřební zboží, přesné součásti
Kombinační razítkové nástroje	Díly vyžadující jak řezání, tak tváření v jediném zdvihu	Malá až střední výrobní velikost	Střední	Obecné výrobní procesy, speciální součásti

Přiřazení typů nástrojů k vašim požadavkům

Jak tedy postupovat při výběru? Začněte odpovědí na tři otázky:

• Jaký je váš objem výroby? Pro vysokorychlostní sériovou výrobu jsou progresivní tvářecí nástroje výhodnější, i když mají vyšší počáteční náklady. U nižších výrobních objemů mohou být ekonomičtější kompozitní nebo kombinované tvářecí nástroje.
• Jak složitý je váš díl? Složité 3D geometrie s více operacemi ukazují na převodní matrice. Jednodušší ploché díly s požadavky na přesnost vyhovují složeným maticím.
• Jaký je váš materiál? Různé konfigurace tvářecích matic lépe fungují s konkrétními kovy. Ocel, hliník a mosaz vyžadují pro dosažení nejlepšího výkonu optimalizované návrhy matic.

Pochopení těchto rozdílů zabrání nákladným nesouladům mezi nástroji a výrobními požadavky. Správný typ matice zajišťuje efektivitu, kvalitu a cenovou výhodnost, zatímco nesprávná volba vede k výrobním potížím a překročení rozpočtu.

Po objasnění jednotlivých typů matic je dalším krokem pochopení toho, co se uvnitř těchto nástrojů nachází – klíčových komponent, které umožňují přesné stříhání a tváření.

Základní komponenty matic a jejich funkce

Co se ve skutečnosti děje uvnitř tvárního nástroje lisu, když přeměňuje ploché kovové plechy na přesné součásti? Porozumění jednotlivým komponentům – a tomu, jak spolu fungují – odděluje obyčejné pozorovatele od opravdových odborníků v oblasti výroby. Podívejme se pod pokličku na klíčové prvky, které umožňují provádět tvární operace.

Základní komponenty, které zajišťují funkci tvárních nástrojů

Tvární nástroj lisu není jediný monolitický nástroj. Je to integrovaný systém přesných komponentů, z nichž každý plní konkrétní úkol v procesu stříhání nebo tváření. Podle společnosti Moeller Precision Tool tyto části spolu pracují jako dobře nastavený stroj – a porozumění každému z nich vám pomůže diagnostikovat problémy, optimalizovat výkon a efektivně komunikovat s výrobci tvárních nástrojů.

Níže je přehled základních komponent, které najdete většinou u všech tvárních nástrojů:

• Tvární desky (podstavce tvárního nástroje) - Tyto ocelové nebo hliníkové desky slouží jako základna pro upevnění všech ostatních součástí tvářecího nástroje. Považujte tyto desky za konstrukční páteř – udržují razníky, tlačné členy, pružiny a další prvky v přesném zarovnání. Horní a dolní desky tvářecího nástroje, po sestavení s vodítky, tvoří tzv. sadu tvářecího nástroje.
• Vedoucích kolíků a pouzder - Tyto přesně broušené součásti zarovnávají horní a dolní tvářecí desky s mimořádnou přesností – často do tolerance 0,0001 palce. Třecí kolíky se přímo opírají o vložky vyrobené z hliníko-bronzové slitiny, zatímco kolíky s kuličkovými ložisky se pohybují po rotujících ložiskách, čímž se snižuje tření a zvyšuje rychlost provozu.
• Trny matric - Razící nástroj, který skutečně přichází do kontaktu s kovem a mění jeho tvar. Razníky jsou pevně upevněny v držáku razníků a slouží k vyražení otvorů, vysekání obrysů (blankování) nebo tváření ohybů – podle tvaru jejich špičky. K dispozici jsou v kruhovém, eliptickém, čtvercovém, obdélníkovém i individuálním provedení.
• Tlačítkové vložky - Protějšek k razníkům, poskytující opačnou řeznou hranu. Vůle mezi razníkem a matricí – obvykle 5–10 % tloušťky materiálu – určuje kvalitu řezu a nazývá se „zlom matrice“.
• Odlehčovací desky - Pružinově zatížené desky, které po každém zdvihu odstraňují kovový materiál z řezných razníků. Při řezání se kov přirozeně stahuje kolem těla razníku. Odstraňovač udržuje materiál přitisknutý rovnoběžně s dolní částí matrice, čímž umožňuje čisté vytažení razníků.
• Pružiny pro tvářecí nástroje - Vysokosilové tlakové pružiny, které zajišťují tlak potřebný k upevnění plechů během tváření. Běžně se používají jak mechanické vinuté pružiny, tak dusíkové plynové pružiny, přičemž každý typ nabízí odlišné charakteristiky síly a životnost.
• Držáků - Součásti, které upevňují řezné a tvářecí prvky k patním deskám matrice. Zvláště populární jsou kulové závěry, protože umožňují rychlé vyjmutí a znovu nasazení razníků během údržby.
• Podpěrné bloky a opotřebitelné desky - Ocelové bloky, které absorbují boční sílu vznikající při řezání a tváření. Zabraňují prohýbání vodících kolíků působením jednosměrné síly a udržují tak kritické zarovnání.

Pochopení vztahu mezi razicím nástrojem a matricí

Interakce mezi razicím nástrojem a matricí je místem, kde se děje kouzlo. Představte si razicí nástroj jako přesně tvarovaný nástroj, který se snižuje skrz desku matrice směrem k odpovídající dutině v dolní části matrice. Vůle mezi nimi – ten malý mezera měřená pouze zlomkem tloušťky materiálu – rozhoduje o tom, zda získáte čisté řezy nebo rozervané okraje.

Během řezné operace se razicí nástroj nejprve dotkne plechu a tlačí jej dolů do matricového tlačítka. Materiál se napíná na řezných hranách, dokud se nezlomí řízeným způsobem. Odstraňovací deska pak udržuje pásku vyrovnanou, když se razicí nástroj stahuje zpět, a zabrání tak tomu, aby se kov zvedl spolu s ním.

U tvářecích operací se vztah mírně mění. Místo řezání do materiálu nástroj kovového lisu tlačí materiál do dutiny, čímž jej protahuje a ohýbá do nových tvarů. Tlakové podložky působí směrem dolů, aby ovládaly tok kovu – příliš velký tlak zastaví pohyb materiálu a způsobí jeho roztrhnutí; příliš malý tlak umožní nadměrný tok materiálu a vznik vrzů.

Jak jednotlivé komponenty spolupracují během cyklu stříhání a tváření

Celý cyklus stříhání a tváření probíhá za zlomek sekundy. Níže je popsán průběh od začátku do konce:

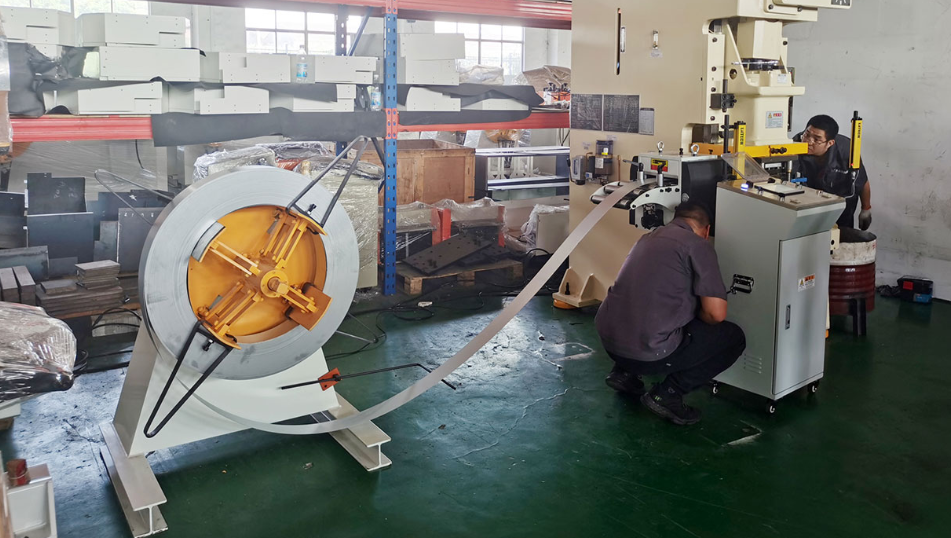

Podávání materiálu: Cívka nebo plechový materiál vstupuje do nástroje a je přesně umístěn automatickými podávacími zařízeními nebo orientačními kolíky. Tyto orientační kolíky – kalené kolíky, které vstupují do předem vyražených otvorů – zajistí přesné zarovnání před každým zdvihem.

Aktivace lisu: Hlava lisu posune horní nástrojovou desku směrem dolů. Vodicí kolíky a vložky udržují dokonalé zarovnání mezi horní a dolní částí při jejich uzavírání. Konfigurace nástrojové sady zajišťuje opakovatelné a přesné polohování při každém zdvihu.

Stříhání a tváření: Punčovací nástroje se dotýkají materiálu a provádějí požadované operace – ať už jde o vyražení otvorů, vysekávání obrysů nebo tvarování ohybů. Pružiny v odstřikovací desce se stlačí a během celého zdvihu udržují tlak na obrobku.

Dolní kulminační bod: V plně uzavřené poloze jsou všechny řezné a tvarovací operace dokončeny. Materiál byl podle návrhu tvárnice přeměněn.

Zpětný pohyb a vyhození: Rám se obrátí směrem zpět. Odstřikovací desky působí na materiál, zatímco punčovací nástroje se stahují. Pružiny se natáhnou a vrátí tlakové podložky do výchozí polohy. Hotový díl nebo pás se posune dále pro další cyklus.

Konfigurace sestavy tvárnice

Způsob, jakým se tyto komponenty spojují, určuje výkon tvárnice. Typická sestava tvárnice zahrnuje:

• Horní sestava tvárnice - Obsahuje držák punčů, punče, odstřikovací desku a často také vodicí kolíky. Upevňuje se na rám lisy.
• Dolní sestava tvárnice - Obsahuje tvárnici (tvární blok), vložky tvárnice, vodítka a vyhazovací mechanismy. Upevňuje se šrouby na litinovou desku lisy.
• Vodící systém - Vodicí kolíky a vložky, které přesně zarovnávají obě poloviny. Ložiskové systémy s kuličkovými ložisky umožňují vyšší rychlosti při nižším tření a menším zahřívání.

Tloušťka matrice závisí na očekávaných silách působících během provozu. Matrice pro razítkování, která kov stlačuje tlakem, vyžaduje mnohem tlustší patky než jednoduchá matrice pro ohýbání. Důležitý je také výběr materiálu – patky z hliníku váží o třetinu méně než ocelové a dobře pohltí ráz, což je výhodné zejména u aplikací pro stříhání.

Správné upevnění součástí je kritické. Závrtné šrouby s hlavou typu „socket head“ pevně uchycují pracovní součásti na patkách, zatímco vodicí kolíky – přesně broušené kolíky – zajistí přesné umístění každé části. Klíny zapadají do frézovaných klínových drážek a poskytují dodatečné polohování i odolnost proti překlopení.

S touto základní znalostí komponent je dalším krokem výběr materiálu – výběr vhodných tříd oceli a specifikací tvrdosti, které určují, jak dlouho bude vaše razítko fungovat a jak dobře zachová přesnost.

Materiály pro nástroje a kritéria jejich výběru

Ovládáte typy razítek a jejich komponenty – ale nyní se ukazuje otázka, která odděluje dobré nástrojové vybavení od výjimečného: z jakého materiálu má být vaše razítko vyrobeno? Odpověď přímo ovlivňuje životnost vašeho nástrojového vybavení, kvalitu každé součásti, kterou vyrábí, a nakonec i celkové náklady na vlastnictví. Pojďme rozebrat proces výběru materiálu, který mnoho výrobců přehlíží.

Výběr nástrojové oceli pro optimální výkon razítek

Nástrojová ocel tvoří základ většiny ocelových razítek používaných v provozu lisování. Avšak ne všechny nástrojové oceli jsou stejně hodnotné. Podle Nifty Alloys tyto specializované uhlíkové a legované oceli obsahují tvorby karbidů, jako jsou chrom, vanad, molybden a wolfram – prvky, které zajišťují tvrdost a odolnost proti opotřebení požadovanou při tváření do klínu.

Pro aplikace tváření do klínu se nejčastěji setkáte s nástrojovými oceli pro studené tváření. Proč? Protože tyto matrice pracují při teplotách pod 200 °C (400 °F) a zaměřují se na povrchovou tvrdost a strukturální integritu za vysokých zátěží spíše než na odolnost proti teplu. Níže jsou uvedeny nejběžnější třídy a případy, kdy je vhodné každou z nich specifikovat:

• Nástrojová ocel D2 - Průmyslový „pracovní kůň“ pro matrice tváření do klínu. Vysoký obsah chromu (11–13 %) zajišťuje vynikající odolnost proti opotřebení. Ideální pro matrice pro střih, nástroje pro tváření do klínu a střihové nože zpracovávající běžnou ocel a hliník. Tvrdost dosahuje 58–62 HRC.
• Nástrojová ocel A2 - Třída kalitelná na vzduchu, která nabízí dobrou houževnatost vyváženou s odolností proti opotřebení. Výborná pro matrice, u nichž je při tepelném zpracování vyžadována rozměrová stabilita. Dobře se osvědčuje pro aplikace střední výrobní kapacity.
• Nástrojová ocel O1 - Třída oceli kalitelné olejem, která je snadněji obrábětelná než ocel D2. Je vhodná pro výrobu menších sérií nebo v případech, kdy složitá geometrie nástrojového vykrojovacího nástroje (vykrojovacího nástroje) činí obráběnost prioritou. Mírně nižší odolnost proti opotřebení, avšak pro měkké materiály dostačující.
• Ocel na nástroje S7 - Pokud je důležitější odolnost proti nárazu než maximální tvrdost. Uveďte ocel S7 pro kovací matrice, razníky vystavené rázovému zatížení nebo jakékoli aplikace, kde je nepřijatelné křehké porušení.

Kritický kompromis? Odolnost proti opotřebení versus houževnatost. Razník ze slitiny oceli zkalený na maximální úroveň skvěle odolává abrazi, ale může se prasknout při nárazu. Naopak houževnaté třídy pohltí ráz, ale opotřebují se rychleji. Výběr vhodné třídy slitiny pro konkrétní operaci zabrání předčasným poruchám.

Kdy specifikovat součásti z karbidu

Někdy není nástrojová ocel dostačující. Pokud provádíte stříhání abrazivních materiálů, vysokorozsahovou výrobu nebo vyžadujete přesnost v řádu mikrometrů po milionech cyklů, stává se karbid wolframu nezbytným.

Podle Retopz , karbidové nástroje nabízejí extrémní odolnost proti opotřebení, dlouhou životnost a přesnost za vysokého tlaku a opakovaného provozu. Tyto ocelové razítkové matrice obsahují karbid na strategických místech, nikoli po celé ploše nástroje:

• Zpracované nebo upravené - Používají se v postupných razítkových maticích pro průraz děr do plechu. V aplikacích s vysokým opotřebením vydrží karbidové razítky 10 až 20krát déle než ocelová.
• Karbidové vložky pro matrice - Odolné proti opotřebení vložky, které se tlačí do částí matic pro střihání a tváření. Při opotřebení se vymění pouze vložka, nikoli celý blok matrice.
• Karbidové vodící pouzdra - Vodící pouzdra pro sady matic, která udržují přesnost po celou dobu delších výrobních sérií.

Jaké jsou nákladové aspekty? Počáteční náklady na karbidové komponenty jsou obvykle 3 až 5krát vyšší než u ekvivalentních ocelových dílů. Pokud však zohledníme snížené výpadky provozu, menší počet výměn a konzistentní kvalitu výrobků po milionech cyklů, pak přesné matrice s karbidovými komponenty často přinášejí nižší celkové náklady na vlastnictví.

Přizpůsobení materiálu matrice materiálu obrobku

Materiál, který tlačíte, je stejně důležitý jako frekvence tlačení. Různé materiály obrobků kladou různé požadavky na vaše kalené razníky a povrchy matic:

• Nízkouhlíková ocel a hliník - Standardní nástrojová ocel třídy D2 nebo A2 vykazuje vynikající výsledky. Tyto měkčí materiály obrobků způsobují střední opotřebení povrchů matic.
• Nerezovou ocel - Při řezání je vysoce abrazivní. Zadejte vysoce kvalitní ocel D2 s maximální tvrdostí nebo přejděte na karbidové vložky pro aplikace s vysokým objemem výroby. Ocelové razníky se opotřebují výrazně rychleji při zpracování nerezové oceli než při zpracování nízkouhlíkové oceli.
• Vysoce pevná nízkolegovaná ocel (HSLA) - Často se používá v automobilovém průmyslu. Vyžaduje nástrojové oceli vyšší jakosti a často i karbidové součásti odolné proti opotřebení kvůli vyšším silám potřebným pro tváření.
• Potahované materiály - Galvanicky pozinkovaný nebo předem natřený materiál může zrychlit opotřebení matric díky abrazivním částicím povlaku. Zvažte použití karbidu nebo povrchových úprav řezných hran.

Pamatujte: nesprávné tepelné zpracování způsobuje více poruch nástrojů než špatný výběr materiálu. Dokonce i nejlepší ocel D2 se stane nepoužitelnou, pokud není správně kalena. Před přijetím nových nástrojů vždy ověřte postupy tepelného zpracování a výsledky zkoušek tvrdosti.

Poté, co jsou základní vlastnosti materiálů probrány, další krok se zaměřuje na to, jak se tyto materiály spojují v rámci návrhu a výroby nástrojů – cestu od konceptu po nástroje připravené k výrobě.

Návrh a výrobní proces nástrojů

Nyní znáte typy nástrojů, jejich komponenty a materiály – ale jak vlastně vzniká nástroj pro lisování? Cesta od výkresu součásti po nástroje připravené k výrobě vyžaduje inženýrskou zkušenost, pokročilé simulační technologie a precizní výrobu, kterou mnozí výrobci nikdy osobně nevidí. Projdeme si celý proces výroby nástrojů, který přeměňuje koncepty na moderní nástrojové řešení.

Od koncepce po výrobně použitelné tvářecí nástroje

Každý úspěšný tvární nástroj začíná pochopením konečného cíle: samotné součásti. Podle Mekalite jsou přesnost a kvalita návrhu tvárního nástroje pro lisování kovů přímo úměrné kvalitě finální součásti. Návrh má také přímý vliv na výrobní náklady, životnost nástroje a rychlost výroby.

Zkušený výrobce tvárních nástrojů nedostane prostě výkres součásti a nepustí se rovnou do řezání oceli. Namísto toho výroba nástrojů a tvárních nástrojů probíhá podle systematického pracovního postupu, který brání drahým chybám. Tento typický proces vývoje tvárního nástroje probíhá následovně:

1. Analýza součásti a posouzení proveditelnosti - Inženýři zkoumají návrh součásti, aby ověřili, zda lze součást vyrábět lisováním. Zkontrolují složité tvary, ostré hrany a prvky, které by mohly způsobit praskliny nebo vrásky během tváření. Toto rané posouzení odhaluje problémy ještě před tím, než se stanou drahými chybami při výrobě nástroje.
2. Plánování výrobního postupu a rozložení pásu - Tým mapuje, jak se plechový list bude pohybovat v matrici. Toto rozložení pásky podrobně popisuje každý řez, ohyb a tvarování postupně. Dobře navržené rozložení minimalizuje odpadní materiál a zároveň zajišťuje správný tok materiálu mezi jednotlivými stanicemi.

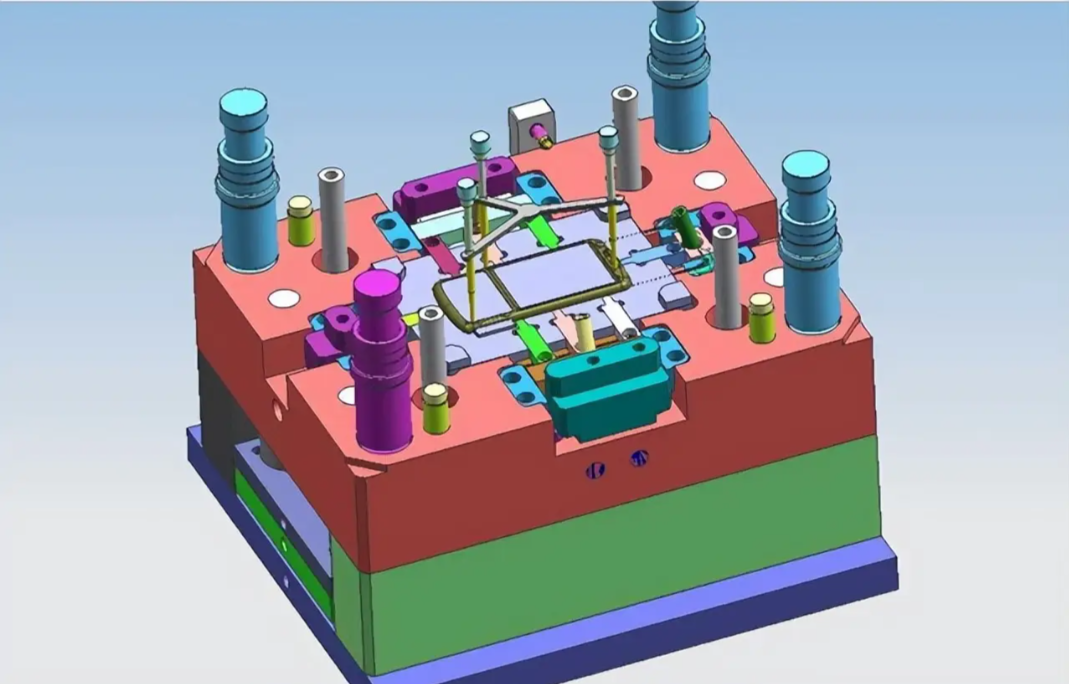

3. Návrh povrchu matrice a přitlačovacího prvku - Inženýři modelují povrchy matrice, které budou kovový materiál stlačovat a deformovat. U hlubokého tažení řídí povrchy přitlačovacího prvku tok materiálu do dutin – což je rozhodující pro zabránění vrzánu nebo trhlin.
4. Konstrukční návrh dílů matrice - Vzniká technická dokumentace celé konstrukce matrice: základní desky matrice, razníky, dutiny matrice a tlakové podložky. Složité prvky často vyžadují přesné komponenty vyrobené pokročilými CNC procesy, aby byly dosaženy požadované tolerance.
5. Virtuální testování a simulace - Ještě než je některá ocel opracována, softwarové programy simulují proces tváření. Toto testování odhaluje potenciální problémy, jako je trhnutí, tenčení nebo vrzání – a umožňuje provést úpravy v době, kdy jsou změny stále cenově výhodné.
6. Konečná dokumentace a seznam materiálů - Kompletní výkresy se všemi specifikacemi pro díly tvárnice spolu s podrobným seznamem materiálů (BOM), který obsahuje každou součást potřebnou pro výrobu. Tato dokumentace slouží nástrojařům jako průvodce při výrobě a zároveň jako referenční materiál pro budoucí údržbu.

Role simulace v moderním návrhu tvárnice

Představte si, že zjistíte konstrukční chybu až po tom, co je vaše tvárnice vyrobena a nainstalována do lisu. Jaké jsou náklady? Potenciálně stovky tisíc dolarů na přepracování a ztracenou výrobu. Proto se počítačové inženýrské simulace (CAE) staly nezbytnou součástí výroby tvárnice.

Podle Volupe , řešení počítačového inženýrství (CAE) jsou nejlepším způsobem, jak zajistit úspory nákladů i času, a pomoci tak řešit konstrukční a inženýrské problémy bez nutnosti vyrábět fyzické prototypy při každé změně návrhu.

Moderní softwarové nástroje pro simulaci provádějí metodu konečných prvků (FEA), která přesně vypočítá, jak se plech chová během tváření. Software předpovídá:

• Vzorce protažení a ztenčování materiálu
• Průhyb zpět – o kolik se díl po tváření „vrátí zpět"
• Možná místa trhlin nebo rozdělení
• Tendence ke vzniku vrásek při tažení
• Požadovaná stlačovací síla (tonáž lisu) pro danou operaci

Tato virtuální validace odhaluje problémy, které by jinak vyskočily až během zkoušky – kdy se fyzická forma poprvé setká s reálným kovem. Pokročilé softwarové balíčky dokonce dokáží automaticky generovat konstrukce forem i seznamy potřebných součástí (BOM), čímž výrazně urychlují návrhovou fázi.

Obrábění forem a kontrola kvality

Jakmile jsou návrhy dokončeny, obrábění forem převádí inženýrské specifikace na fyzické nástroje. Výrobní proces forem pro průmyslové aplikace vyžaduje mimořádnou přesnost – vysokopřesné průmyslové obory běžně pracují s tolerancemi ±0,025 mm.

Klíčové obráběcí techniky zahrnují:

• Cnc frézování - Počítačem řízené frézky a soustruhy tvarují komponenty forem s vysokou přesností. Víceosé stroje dokáží vytvořit složité kontury v jediném nastavení.
• Elektroerosivní obrábění (EDM) - Vytváří složité detaily a ostré vnitřní rohy, které nelze dosáhnout pomocí běžných nástrojů pro řezání. Je nezbytný pro složité geometrie razítek a dutin forem.
• Povrchové šlehaní - Zajišťuje rovné, rovnoběžné povrchy, které jsou klíčové pro správné zarovnání a funkci forem.
• Tepelné ošetření - Kalí součásti z nástrojové oceli na požadovanou tvrdost. Správné tepelné zpracování určuje, zda forma vydrží tisíce nebo miliony cyklů.

Kontrola kvality probíhá po celou dobu výroby. Podle společnosti Barton Tool patří mezi běžné kontrolní metody vizuální kontrola, rozměrové měření a měření drsnosti povrchu. Souřadnicové měřicí stroje (CMM) nabízejí vysokou přesnost pro složité geometrie, zatímco nedestruktivní způsoby zkoušení odhalují vnitřní vady bez poškození součástí.

Komunikace vašich specifikací výrobcům forem

Porozumění pracovnímu postupu vývoje forem vám pomůže efektivněji komunikovat s potenciálními dodavateli. Při přístupu k výrobci forem s novým projektem buďte připraveni poskytnout:

• Výkresy dílů s tolerancemi - Jednoznačné specifikace rozměrů, požadavků na povrchovou úpravu a kritických prvků
• Specifikace materiálu - Přesná třída, tloušťka a stav plechu, který budete tvářet
• Očekávání objemu výroby - Roční množství a požadavky na životnost nástroje
• Standardy kvality - Certifikace pro daný průmyslový segment, požadavky na kontrolu a kritéria přijetí
• Časové požadavky - Kdy potřebujete prototypové díly oproti výrobním nástrojům

Čím kompletnější jsou vaše specifikace, tím přesnější jsou vaše cenové nabídky a tím méně překvapení vznikne během zkoušky formy. Zkušení výrobci forem vám budou klást podrobné otázky týkající se vaší aplikace – to je dobrý znak, že se zaměřují na dodání nástrojů, které skutečně fungují.

Po zavedení základních principů návrhu a výroby: co se děje poté, co forma vstoupí do sériové výroby? Udržení maximálního výkonu vyžaduje pochopení strategií údržby a přístupů k odstraňování poruch, které chrání vaši investici do nástrojů.

Údržba forem a strategie odstraňování poruch

Vaše tvární nástroje pro lisování představují významnou investici – avšak zde je nepříjemná pravda: i nejlépe navržené nástroje se bez řádné péče opotřebují. Rozdíl mezi nástroji, které vydrží miliony cyklů, a těmi, které selžou předčasně, často závisí na jediném faktoru: důslednosti údržby. Pojďme se podívat na strategie, které chrání vaši investici a zajistí hladký chod výroby.

Podle The Phoenix Group , údržba tvárních nástrojů zahrnuje systematický proces kontrol, oprav a optimalizace nástrojů používaných v výrobních procesech. Nedostatečná údržba tvárních nástrojů způsobuje kvalitní vady během výroby, což vedlo ke zvýšení nákladů na třídění, zvyšuje pravděpodobnost odeslání vadných dílů zákazníkovi a nese riziko nákladných nutných opatření.

Preventivní plány údržby, které chrání vaši investici

Představte si preventivní údržbu jako pojištění proti výrobním katastrofám. Místo čekání na poruchu se zaměřujete na potenciální problémy během plánovaných výpadků. Tento proaktivní přístup prodlužuje životnost vašich tvárních nástrojů a zároveň zajišťuje stálou kvalitu vyráběných dílů v každém tahu.

Strukturovaný program údržby by měl zahrnovat tyto základní činnosti:

• Denní vizuální kontroly - Zkontrolujte viditelné poškození, jako jsou šipky, praskliny nebo nadměrné usazeniny materiálu na razících nástrojích a povrchu tvárnice. Před zahájením každé výrobní série zkontrolujte případné nesouososti nebo neobvyklé vzory opotřebení.
• Týdenní podrobné kontroly - K prohlídce řezných hran, odstřikovacích desek a vodítek použijte zvětšení. Zaznamenejte jakékoliv změny povrchové struktury nebo první známky únavových prasklin ve svých tvárních nástrojích.
• Měsíční komplexní hodnocení - Měřte kritické rozměry pomocí přesných měřidel. Porovnejte aktuální naměřené hodnoty s původními specifikacemi, abyste sledovali postupné opotřebení.
• Plánované intervaly broušení - Řezné hrany se postupně otupují. Stanovte intervaly broušení na základě typu materiálu a výrobního množství – materiály s vysokou abrazivitou vyžadují častější údržbu.
• Manažment smazování - Nanášejte vhodné maziva na pohyblivé části a vodící komponenty. Různé provozní podmínky vyžadují různé typy mazání – oleje pro obecné aplikace, tuky pro ložiska a klouby.

Podle JVM Manufacturing umožňuje dodržování pravidelného plánu údržby identifikovat a napravit neočekávané problémy ještě předtím, než se stanou vážným a nákladným problémem. Pravidelné kontroly, včasné broušení a správné mazání zajistí, že nástrojové matrice zůstanou v optimálním stavu.

Diagnostika běžných problémů s nástroji

Když začnou díly vycházet chybně, je třeba co nejrychleji identifikovat kořenovou příčinu. Porozumění běžným režimům poruch vám pomůže diagnostikovat problémy ještě předtím, než se rozšíří do výrobního výpadku. Níže jsou uvedeny nejčastěji se vyskytující problémy:

• Opotřebení razítkového nástroje - Řezné hrany ztrácejí ostrost nebo se zaoblení, čímž vznikají otočeniny na střižených dílech. Středové opotřebení se projevuje kruhovými prohlubněmi na tvářích razítek, obvykle způsobenými nerovnoměrným rozložením síly. Odlupování hran je způsobeno nárazovým poškozením nebo nadměrnými bočními silami.
• Poškození matrice - Poškrábání vrtaných otvorů se projevuje svislými rýhami v dutinách matric, často způsobenými abrazivními částicemi nebo nedostatečným mazáním. To vede k problémům s odštěpováním (capping) a vrstvením (lamination) ve výsledných dílech.
• Problémy s centrovaním - Pokud se vodicí kolíky a vodící pouzdra opotřebí nad přípustné tolerance, horní a dolní části matrice již nepřesně navazují na sebe. Výsledkem jsou nerovnoměrné řezy, špatná kvalita tvarování a urychlené opotřebení dalších komponent.
• Nános materiálu - Zbytky plechu se usazují na povrchu sestavy matrice, zejména u lepivých materiálů nebo při nedostatečném mazání. Tento nános mění efektivní vůle a snižuje kvalitu výrobků.
• Únavové poškození pružin - Pružiny odstraňovačů a pružiny tlakových desek postupně ztrácejí sílu. Oslabené pružiny nedokážou materiál během tváření správně udržet, což způsobuje vrásky nebo neúplné operace.
• Rozměrové změny - Dutiny nástrojů se postupně rozšiřují opotřebením, čímž vznikají díly s nižší tvrdostí a možnými odchylkami hmotnosti. Tyto změny sledujte pravidelným měřením.

Vztah mezi údržbou a kvalitou výrobků je přímý: jak se nástrojové povrchy matric zhoršují, tak se zhoršuje i kvalita vašich výrobků. Podle Morse Tool , kolísání hmotnosti tablet se často zvyšuje, jak se rozšiřují otvory v maticích nebo se mění délka razících nástrojů – tento princip platí stejně i pro kovové stříhací operace.

Časování výměny komponentů a protokoly pro kontrolu

Rozhodnutí, zda komponent vyměnit, nebo opravit, vyžaduje vyvážení nákladů a rizik. Následují některé doporučené pokyny:

• Stanovte kritické meze opotřebení - Definujte maximální přípustné rozměrové změny pro každou součást nástroje na základě specifikací výrobku. Součásti nahrazujte, jakmile se blížíte – nikoli až překročíte – těmto limitům.
• Sledování výkonnostních trendů - Sledujte síly vyhazování, časy cyklu a metriky kvality výrobků. Náhlé změny často signalizují vznikající problémy, které mohou uniknout pouhému vizuálnímu prohlížení.
• Dokumentujte vše - Vedete podrobné záznamy, které spojují výskyt vad s aktuálním stavem nástroje. Tato historie pomáhá předpovídat budoucí potřeby údržby a usměrňuje rozhodování o výměně součástí.
• Zvažte obnovu - Některé typy opotřebení lze řešit broušením a obnovou místo úplné výměny. Každou situaci posuďte individuálně na základě závažnosti opotřebení a ekonomické návratnosti.

Systém pracovních příkazů se v této souvislosti ukazuje jako neocenitelný. Dokumentuje základní příčinu problému, sleduje nápravná opatření a poskytuje data pro plánování údržby na základě výrobních požadavků a návratnosti investic. Pokud je třeba provést údržbu na několika oblastech formy, upřednostněte ty, které nejvíce ovlivňují kvalitu výrobku a splnění požadavků zákazníka.

Když jsou základy údržby pevně zavedeny, dalším krokem je aplikace těchto principů v náročných výrobních prostředích – zejména v automobilovém průmyslu a výrobě ve velkém množství, kde jsou přesnost a konzistence nepostradatelné.

Automobilové a výrobní aplikace ve velkém množství

Porozumět tvárným nástrojům pro lisování je jedna věc – aplikovat tato znalosti v náročných reálných situacích je jiná. Nikde nejsou rizika vyšší než v automobilovém průmyslu, kde jeden tvárný nástroj pro lisování může během své životnosti vyrobit miliony identických součástek. Prozkoumejme, jak objem výroby, požadavky na tolerance a certifikace v rámci odvětví ovlivňují výběr tvárných nástrojů a partnerství se dodavateli.

Splnění standardů automobilového průmyslu

Výroba automobilů není jako jiné průmyslové odvětví. Kombinace extrémních výrobních objemů, úzkých tolerancí a požadavků na nulový podíl zmetků klade jedinečné nároky na každý tvární nástroj pro lisování kovů na výrobní lince. Pokud vyrábíte součásti pro brzdové systémy, konstrukční zesílení nebo agregáty pohonného ústrojí, selhání prostě není možné.

Čím se lisování kovů pro automobilový průmysl liší od obecné výroby? Zamyslete se nad těmito klíčovými faktory:

• Certifikace IATF 16949 - Tento globální standard řízení kvality, zavedený Mezinárodní automobilovou pracovní skupinou (IATF), zajišťuje konzistentní úroveň kvality v celém automobilovém dodavatelském řetězci. Podle společnosti Regal Metal Products je dobře zkonstruovaný tvární nástroj a matrice základem úspěšných operací lisování – pokud je vyroben s přesností, umožňuje vyrábět konzistentní a opakovatelné díly, které jsou nezbytné pro splnění těchto norem.
• Tolerance na úrovni mikrometru - Podle Alicona tolerance při výrobě nástrojů pro přesné tváření se často pohybují v rozmezí ±10–20 mikronů pro obecné aplikace, zatímco součásti pro letecký a automobilový průmysl mohou vyžadovat tolerance ±2–5 mikronů. Vaši výrobci nástrojů pro tváření musí prokázat schopnost dosahovat těchto specifikací a udržovat je.
• Požadavky na sledovatelnost - Každá součást musí být stopovatelná až ke svým výchozím materiálům, výrobním procesům a kontrolám kvality. Tento dokumentační řetězec chrání jak výrobce, tak konečné spotřebitele.
• Požadavky na rychlost výroby - Podle Oberg Industries umožňují progresivní nástroje pro automobilový průmysl rychlosti výroby až 1 400 ran za minutu. Vaše nástroje musí udržovat přesnost i při těchto rychlostech a zároveň vyrábět bezvadné díly.

Rozmanitost požadavků na nástroje a tváření v automobilovém průmyslu sahá od malých elektrických konektorů až po obrovské karosérie. Každá aplikace vyžaduje specifické konfigurace nástrojů a tváření optimalizované podle geometrie, materiálu a výrobního množství dané součásti.

Rozšiřování od prototypu k výrobě

Právě zde se mnoho výrobců potkává s potížemi: mezi prototypováním a výrobou ve velkém množství existuje propast. Nastavení speciálních nástrojů pro tváření kovů, které skvěle funguje při výrobě 100 dílů denně, může katastrofálně selhat při výrobě 10 000 kusů. Porozumění této výzvě škálování vám pomůže vybrat partnery, kteří dokážou spojit oba světy.

Cesta od prototypu k výrobě obvykle probíhá v následujících fázích:

1. Ověření konceptu - Měkké nástroje nebo 3D-tisknuté matrice ověřují geometrii dílu a základní tvářitelnost. Zde je klíčová rychlost dodání – někteří dodavatelé dokážou dodat rychlé prototypy již za 5 dní.
2. Revize návrhu z hlediska výrobní proveditelnosti - Inženýři analyzují návrh dílu ve vztahu ke skutečnostem výroby. Dokážou postupné matrice zpracovat tuto geometrii? Bude materiál správně proudit při vysokých rychlostech?
3. Pilotní výroba - Výroba malých sérií pomocí nástrojů určených pro konečnou výrobu ověřuje technologické parametry procesu ještě před tím, než dojde k rozhodnutí o plnohodnotné výrobě.
4. Výrobní nástroje - Ocelové tvárnice z kalené oceli navržené pro miliony cyklů. Právě zde rozhodují výběr materiálu, přesnost tvárnice a zkušenosti se stříháním a výrobní kapacita.

CAE simulace hraje klíčovou roli v průběhu celého tohoto procesu. Virtuální testování odhaluje potenciální problémy – trhání, vrásčení, pružný návrat – ještě před tím, než je vyřezána jakákoli ocel. Společnosti využívající pokročilé simulace často dosahují úrovně schválení při prvním pokusu přesahující 90 %, čímž výrazně zkracují dobu vývoje a počet iterací nástrojů.

Co hledat u partnera dodávajícího tvářecí nástroje pro automobilový průmysl

Výběr vhodného výrobce tvárnice pro automobilové aplikace vyžaduje posouzení schopností přesahujících základní obrábění. Zvažte tyto zásadní kvalifikace:

SCHOPNOST	Proč je to důležité	Otázky ke zvážení
Certifikace IATF 16949	Prokazuje systémy řízení kvality splňující požadavky výrobců originálních zařízení (OEM)	Je certifikace platná? Jaký je její rozsah?
Simulace CAE	Sníží počet iterací a zajistí bezchybné návrhy	Jaké softwarové platformy používáte? Můžete poskytnout ukázky analýz?
Rychlé prototypování	Zrychlí vývojové časové plány	Jaká je vaše obvyklá doba výroby prototypu?
Sazba prvního schválení	Indikuje inženýrskou excelenci a efektivitu	Jaký procentuální podíl nástrojů úspěšně projde počáteční zkouškou?
Plné spektrum služeb	Zjednodušuje dodavatelský řetězec a komunikaci	Zabýváte se návrhem až po výrobu?

Pro výrobce, kteří hledají konkrétní příklad těchto schopností v praxi, Řešení tvářecích nástrojů Shaoyi demonstrují integrovaný přístup, který stále častěji vyžadují automobiloví výrobci (OEM). Jejich certifikace dle IATF 16949, pokročilé CAE simulace za účelem bezchybných výsledků a míra schválení nástrojů u prvního pokusu 93 % ilustrují inženýrskou excelenci, která odlišuje prémiové partnery ve výrobě nástrojů a lisování. Díky možnostem rychlého prototypování, které umožňují získat výsledky již během pěti dnů, napojují mezeru mezi konceptem a sériovou výrobou, s níž mnozí výrobci potíže mají.

Kovolisový nástroj, který si dnes zvolíte, určuje kvalitu vaší výroby na roky dopředu. Ať už uvádíte do provozu nové automobilové programy, anebo optimalizujete stávající výrobní linky, spolupráce s dodavateli, kteří rozumí jedinečným nárokům automobilového průmyslu, chrání jak vaši investici, tak i vaši pověst.

Po pochopení požadavků aplikace je posledním krokem vypracování systematického přístupu k hodnocení a výběru dodavatelů nástrojů – vytvoření kontrolního seznamu, který zajistí úspěch vašeho dalšího projektu nástrojů od prvního dne.

Výběr vhodného dodavatele nástrojů pro vaše výrobní potřeby

Prošli jste cestou od pochopení toho, co jsou nástroje pro lisování, přes zkoumání jejich typů, součástí, materiálů, návrhových procesů a strategií údržby. Nyní nastává rozhodující okamžik: převedení tohoto poznání do praxe. Jak ve skutečnosti specifikujete, získáváte a spolupracujete s dodavateli nástrojů, kteří dosahují výsledků? Pojďme vytvořit praktický rámec, který přemění vaše odborné znalosti na úspěšné projekty nástrojů.

Sestavení kontrolního seznamu pro specifikaci nástrojů

Vstup do jednání s dodavateli bez přípravy vede k chybným cenovým nabídkám, nedorozuměním a nesouladu očekávání. Podle Penn United Technologies , rozhodnutí o nákupu pouze na základě nabízené ceny může vést k celkové nespokojenosti s výkonem dodavatele nebo dokonce k katastrofální situaci. Komplexní technická specifikace tyto výsledky předchází.

Než se obrátíte na jakéhokoli výrobce lisovacích nástrojů, shromážděte tyto zásadní údaje:

• Výkresy dílů s geometrickými tolerancemi (GD&T) - Úplné rozměrové specifikace včetně geometrických tolerancí pro kritické prvky. Nejasné výkresy vedou k nejasným cenovým nabídkám.
• Specifikace materiálu - Přesná třída materiálu, tloušťka, tepelné zpracování a požadavky na povrchové úpravy plechu, který bude zpracováván nástroji. V případě potřeby zahrňte certifikáty materiálu.
• Požadavky na produkční objem - Roční množství, velikost dávek a očekávaná životnost nástroje. Nástroj pro lisování 10 000 dílů se výrazně liší od nástroje určeného pro 10 milionů dílů.
• Klasifikace tolerancí - Určete, které rozměry jsou kritické a které obecné. To určuje výběr materiálu a požadovanou přesnost výroby.
• Sekundární operace - Uveďte všechny požadavky po tváření, jako je odstranění hran, povrchová úprava nebo montáž, které mohou ovlivnit návrh razítkového nástroje.
• Standardy kvality - Uveďte požadované certifikace (ISO 9001, IATF 16949), metody kontrol a kritéria přijetí.
• Časové požadavky - Rozlište mezi potřebami pro výrobu prototypů a termíny pro výrobu výrobních nástrojů. Zkrácené termíny ovlivňují náklady a někdy i technickou proveditelnost.
• Specifikace lisy - Poskytněte podrobnosti o vašem tvářecím zařízení, včetně jmenovité síly, rozměrů pracovní plochy, zdvihu a požadavků na upevnění nástrojové sady lisy.

Tato dokumentace plní dvojí účel: pomáhá dodavatelům připravit přesné cenové nabídky a nutí vás zamyslet se nad požadavky, které byste jinak mohli opomenout. Čím úplnější jsou vaše specifikace, tím méně překvapení vznikne během zkoušky nástroje.

Hodnocení dodavatelů matric

Jak vyhodnotíte potenciální dodavatele razítkových nástrojů, máte-li již specifikace k dispozici? Podle společnosti Die-Matic není výběr správného výrobce založen pouze na ceně či technických možnostech – jde o dlouhodobé partnerství a strategickou shodu.

Použijte tento rámec pro hodnocení dodavatelů vlastních tvárníků:

• Let zkušeností - Jak dlouho společnost působí? Jaké typy součástí vyrábí? Zkušenosti s vaším konkrétním odvětvím jsou důležité.
• Návrh a výroba - Jsou schopni navrhovat a vyrábět tvárníky ve vlastním závodě? Dodavatel, který vyrábí nástroje samostatně, lépe rozumí řešení potíží a optimalizaci než dodavatel, který tyto činnosti outsourcuje.
• Systémy řízení procesů - Mají certifikaci ISO? Jaké kontrolní zařízení používají? Požádejte je, aby vám předvedli fungování svých systémů řízení kvality.
• Programy údržby tvárníků - Nabízejí pravidelné služby údržby? To maximalizuje životnost nástrojů a optimalizuje celkové náklady na vlastnictví.
• Dodací historie - Jaké je jejich procento dodání včas? Pokud tento ukazatel oficiálně nezaznamenávají, považujte to za varovný signál.
• Přístup k náhradnímu nástrojovému vybavení - Diskutují o náhradních dílech již na začátku? Dobrý dodavatel doporučuje od samého počátku udržovat kritické náhradní komponenty.
• Inženýrská podpora - Dokážou optimalizovat vaše návrhy z hlediska výrobní proveditelnosti? Partneři, kteří klade detailní otázky týkající se kvality dílů a jejich tolerance, obvykle přesahují očekávání co se týče pozornosti k detailům.
• Schopnosti v oblasti výroby prototypů - Dokážou vyrobit vzorky ještě před zahájením plné výroby? Tento krok ověření předchází nákladným problémům ve výrobě.

Podle Razítkovací kov společnost s lety praxe pravděpodobně disponuje hlubokými znalostmi různých procesů tváření, materiálů a průmyslových norem. Tato zkušenost se promítá do lepší kontroly kvality, efektivnějších procesů a schopnosti řešit složité projekty.

Otázky odhalující skutečnou způsobilost

Povrchní rozhovory neodhalí skutečné síly – ani slabiny – dodavatele. Prohlubte své pochopení pomocí těchto provokativních otázek:

• Jaký podíl nástrojů dosáhne schválení při prvním zkoušení?
• Můžete mi popsat váš proces simulace a ověření?
• Jaký je váš přístup, když během výroby vzniknou neočekávané problémy?
• Jak se liší způsob zacházení s nástrojovou sadou pro hydraulický lis od nástrojového vybavení pro mechanický lis?
• Jakou dokumentaci obdržím spolu s dokončeným tvárníkem?
• Můžete poskytnout reference od zákazníků z mého odvětví?

Věnujte pozornost tomu, jak na vaše dotazy reagují dodavatelé. Ti, kteří uvítají podrobné otázky, projevují důvěru ve své schopnosti. Vyhýbavé odpovědi nebo neochota diskutovat konkrétní podrobnosti často signalizují potenciální problémy v budoucnu.

Partnerství, které přináší výsledky

Nejlepší tvárník pro lisovací aplikace vzniká spoluprací, nikoli transakcí. Při hodnocení dodavatelů hledejte ty, kteří považují projekty týkající se nástrojů za partnerství a ne za zakázky.

Jak tento partnerství orientovaný přístup v praxi vypadá? Zvažte například schopnosti nabízené prostřednictvím Inženýrský tým Shaoyi , kde komplexní služby zahrnují vše od rychlého výrobního prototypování až po výrobu ve velkém množství. Jejich kompletní nabídka služeb – včetně návrhu forem, CAE simulací a jejich výroby – představuje typ integrované kapacity, která zjednodušuje získávání dodávek a zároveň poskytuje cenově výhodné a vysoce kvalitní nástroje přizpůsobené konkrétním požadavkům. Tento jednozdrojový přístup eliminuje koordinační potíže mezi více dodavateli a zároveň zajišťuje plnou odpovědnost v průběhu celého životního cyklu projektu.

Ideální partner nabízí:

• Včasnou inženýrskou účast - Konstruktéři, kteří se zapojují ještě před dokončením technických specifikací, mohou navrhnout vylepšení, která snižují náklady a zvyšují výkon.
• Průhledná komunikace - Pravidelné aktualizace během fází návrhu, výroby a zkoušek zajistí dodržení harmonogramu projektu a umožní včasnou identifikaci potenciálních problémů.
• Řešitelský přístup - Když vzniknou výzvy – a vzniknou – zaměřují se partneři na hledání řešení, nikoli na přiřazování viníků.
• Dlouhodobý pohled - Dodavatelé, kteří investují do dlouhodobých vztahů, klade důraz na váš úspěch spíše než na krátkodobý zisk.

Optimalizace investice do tvárnice pro dlouhodobý úspěch

Výběr správné tvárnice je jen začátek. Maximální využití vaší nástrojové investice vyžaduje trvalou pozornost těmto faktorům:

• Zavedení preventivní údržby - Nečekejte na poruchy. Plánujte pravidelné prohlídky, broušení a výměnu komponentů na základě objemu výroby.
• Dokumentujte vše - Vedete podrobné záznamy o počtu vyrobených kusů, údržbových aktivitách a ukazatelích kvality. Tato data vám pomohou při budoucích rozhodováních.
• Plánování náhradních komponentů - Skladujte kritické opotřebitelné položky ještě předtím, než je budete potřebovat. Prostoj způsobený čekáním na náhradní razící nástroje nebo pružiny stojí více než náklady na skladování zásob.
• Pravidelná revize výkonu - Porovnávejte skutečné výsledky se specifikacemi. Postupný posun rozměrů dílů signalizuje vznikající problémy.
• Budování vztahů se dodavateli - Odborníci na tváření plechů, kteří vaše nástroje vyrobili, je nejlépe znají. Udržujte tyto kontakty pro řešení potíží i pro budoucí projekty.

Vaše tvářecí nástroje pro lisy představují více než pouhé zařízení – jsou to výrobní aktiva, která po mnoho let generují hodnotu, pokud jsou správně specifikovány, zakoupeny a udržovány. Znalosti, které jste získali prostřednictvím tohoto průvodce, vám umožňují dělat informovaná rozhodnutí na každé fázi – od počátečního nápadu až po výměnu na konci životnosti.

Ať již zavádíte nové programy nebo optimalizujete stávající výrobní linky, zásady zůstávají stejné: důkladně definujte požadavky, pečlivě vyhodnoťte dodavatele a nástroje aktivně udržujte. Tento disciplinovaný přístup proměňuje tvářecí provozy z nákladových center v konkurenční výhodu – dodávají přesné součásti, které jsou klíčové pro úspěch výroby.

Často kladené otázky k tvářecím nástrojům pro lisy

1. Kolik stojí výstřih pro kovové razení?

Náklady na tvářecí nástroje pro kovové lisování se pohybují v rozmezí 500 až 15 000 USD v závislosti na jejich složitosti, rozměru a požadavcích výroby. Jednoduché střižné nástroje patří do nižšího cenového segmentu, zatímco složité postupné nástroje pro automobilové aplikace mohou tuto částku překročit. Mezi faktory ovlivňující cenu patří typ nástroje (postupný, převodní, složený), specifikace materiálů (nástrojová ocel versus karbidové součásti), požadavky na přesnost a očekávaný výrobní objem. Ačkoli je počáteční investice do nástrojů významná, náklady na jednotlivou součástka se při výrobě tisíců kusů často dramaticky sníží ve srovnání s CNC obráběním.

2. Co je nástroj pro lis?

Výstřižkový nástroj pro lisování je specializovaný přesný nástroj, který řeže a tvaruje plech do požadovaných tvarů. Na rozdíl od litíkových forem nebo výtažných nástrojů pro tažení drátu pracují stříhací formy s lisy, které působí silou na transformaci rovinných kovových plechů. Forma se skládá ze dvou vzájemně zapadajících částí – horního formového souboru obsahujícího razníky a spodního formového souboru obsahujícího formové bloky. Když se lis uzavře, tyto části společně provádějí řezné operace (vystrihování, děrování, ořezávání) nebo tvarovací operace (ohýbání, tažení, razicí tváření) na materiálu.

3. Jaké jsou hlavní typy stříhacích forem?

Čtyři hlavní typy tvářecích nástrojů pro lisování jsou postupné nástroje, převodní nástroje, složené nástroje a kombinované nástroje. Postupné nástroje obsahují více stanic, které provádějí postupné operace, zatímco kovové pásky postupují lisem – což je ideální pro výrobu ve velkém množství. Převodní nástroje mechanicky přesouvají jednotlivé polotovary mezi jednotlivými stanicemi a umožňují zpracování větších nebo složitějších dílů. Složené nástroje provádějí několik řezných operací v jediném zdvihu, zatímco kombinované nástroje integrují v jednom cyklu jak řezání, tak tváření. Výběr závisí na výrobním množství, složitosti dílu a rozpočtových omezeních.

4. Jak dlouho vydrží tvářecí nástroje pro lisování?

Životnost razítkového nástroje se výrazně liší podle volby materiálu, postupů údržby a podmínek výroby. Razítkové nástroje z vysoce kvalitní nástrojové oceli pro zpracování mírně legované oceli nebo hliníku mohou při správné údržbě vydržet miliony cyklů. Nástroje s vložkami z karbidu mohou tento počet prodloužit na desítky milionů dílů při razení abrazivních materiálů. Mezi klíčové faktory ovlivňující životnost patří plánovaná údržba, intervaly broušení, správné mazání a kontrola zarovnání. Výrobci certifikovaní podle normy IATF 16949, jako je například Shaoyi, uplatňují přísné systémy řízení kvality, které maximalizují životnost nástrojů a zároveň zajišťují stálou kvalitu vyráběných dílů.

5. Na co si mám při výběru výrobce razítkových nástrojů dávat pozor?

Hodnoťte výrobce nástrojů na základě průmyslových certifikací (ISO 9001, IATF 16949), schopností převádět návrh na výrobu, technologie CAE simulací a podílu prvních schválení. Požádejte o reference od zákazníků ve svém odvětví a zeptejte se na procentuální podíl dodání včas. Hledejte partnery nabízející komplexní služby – od rychlého prototypování až po výrobu vysokého objemu. Technická podpora během fází návrhu, průhledná komunikace a pravidelné údržbové programy jsou ukazateli dodavatelů, kteří investují do dlouhodobých partnerství spíše než do jednorázových transakcí.
