Co jsou razítkové matrice a proč mají význam

Nikdy jste se zamysleli, jak výrobci vyrábějí tisíce identických kovových dílů s dokonalou přesností? Odpověď leží v klíčovém nástroji, který tvoří základ moderní kovové výroby: razítkové matici.

Co tedy jsou matrice v průmyslové výrobě? Jednoduše řečeno, razítkové matrice jsou specializované přesné nástroje používané uvnitř razítkových lisů ke stříhání, ohýbání a tvarování plechu do konkrétních tvarů. Představte si je jako vysoce technicky propracované formy, které přeměňují ploché kovové plechy na funkční součásti pomocí řízené síly. Podle The Phoenix Group se razítková matrice skládá ze dvou polovin umístěných uvnitř lisu, který je schopen vyvinout dostatečnou sílu k provedení čtyř základních funkcí: polohování, upínání, tvarování a uvolňování.

Základ technologie tváření kovů

Výrobní nástroje pro tváření kovů fungují na jednoduchém, avšak účinném principu. Horní a dolní polovina nástroje se za obrovského tlaku stlačí a tím kovový materiál tvarují. Během pracovní fáze tyto nástroje provádějí operace přinášející přidanou hodnotu, jako jsou řezání, ohýbání, děrování, reliéfní razení, tváření, tažení, protahování, razení mincí a extruze.

Konstrukce těchto nástrojů vyžaduje výjimečnou odolnost. Základny nástrojů (tzv. die shoes), které slouží jako základ pro všechny ostatní součásti, jsou obvykle vyrobeny z litiny nebo oceli, aby odolaly deformaci během provozu. Součásti, které materiál skutečně tvarují – tj. razící čepy (punches) a razící nástrojové oceli (die steels) – jsou naopak vyrobeny z kalené nástrojové oceli, aby odolaly extrémnímu opotřebení vznikajícímu při tvářecích operacích kovů.

Proč výběr nástroje určuje úspěch výroby

Zde je to, co si mnoho nováčků neuvědomuje: výběr správného typu razítka pro tváření může rozhodnout o úspěchu nebo neúspěchu vašich výrobních výsledků. Razítko, které zvolíte, přímo ovlivňuje tři klíčové faktory:

• Výrobní efektivita – Různé typy razítek pracují při značně odlišných rychlostech a vyžadují různou dobu nastavení
• Kvalita dílu – Každá kategorie razítek se vyznačuje výjimečnými výsledky při konkrétních operacích a u součástí s různou složitostí
• Výrobní náklady – Investice do nástrojů, náklady na jednu součástku a požadavky na údržbu se mezi jednotlivými typy razítek výrazně liší

Ať již vyrábíte malé elektronické konektory nebo velké automobilové panely, pochopení různých dostupných typů razítek pro tváření vám pomůže přizpůsobit konkrétní požadavky na součástky optimálnímu řešení nástrojů. V následujících částech se dozvíte více o postupných razítkách pro vysokorozsahovou výrobu, převodních razítkách pro složité velké součásti, složených razítkách pro přesné ploché komponenty a specializovaných razítkách, která doplňují výrobní nástrojovou sadu. Každé z nich plní jasně vymezené účely – a znalost toho, kdy které použít, může zásadně změnit vaše výrobní výsledky.

Postupné matrice pro výrobu ve velkém množství

Když se objemy výroby zvýší na stovky tisíc – nebo dokonce miliony – dílů, jedna typologie nástrojů se stále znovu ukazuje jako nejvhodnější: postupný tvární nástroj. V řeči výrobních provozů se často označuje jako „prog die“. tato síla kovového tváření si vysloužila pověst pracovní koně výroby ve velkém měřítku.

Ale co činí postupné kovové tváření tak účinným? Odpověď spočívá v jeho geniálním návrhu postupných pracovních stanic, který přeměňuje surový materiál na hotové díly s pozoruhodnou účinností.

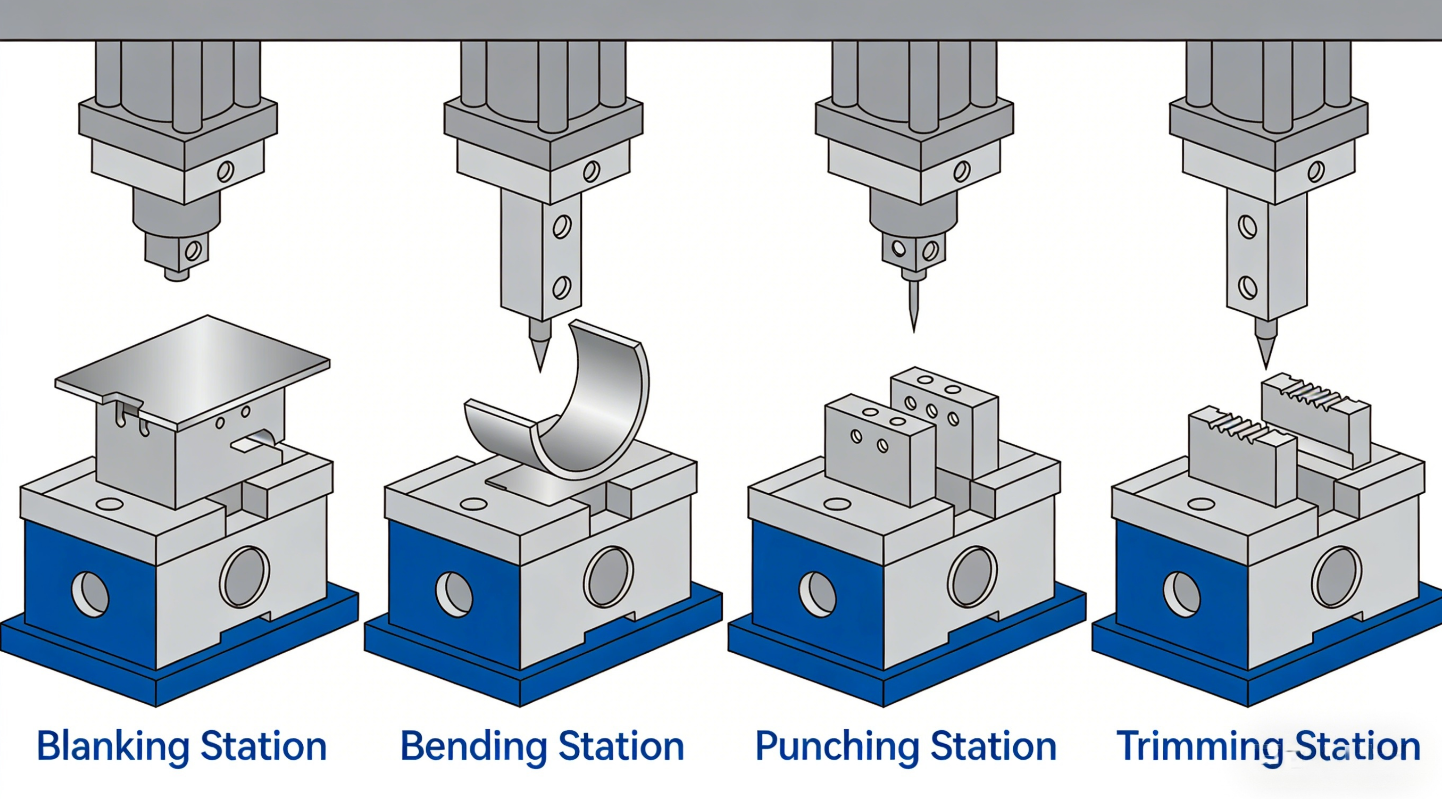

Jak postupné tvární nástroje dosahují účinnosti víceoperací

Představte si pásku kovu, která prochází řadou pracovních stanic, přičemž každá z nich vykonává konkrétní operaci – řezání, ohyb, tváření, průraz – až nakonec vychází kompletní díl. To je právě proces postupného kovového tváření v akci.

Podle Dayton Rogers obsahuje postupná matrice více razicích stanic, které provádějí současně různé operace na pásku z plechu. Při každém zdvihu lisu se materiál posune do další stanice, zatímco nový úsek vstoupí do matrice. Výsledek? Každý jednotlivý cyklus lisování vytvoří dokončenou součást.

Takto funguje mechanika:

• Přívodní mechanismus – Přesně dopravuje pásku z kovu do matrice a zajistí přesné zarovnání pro každou operaci
• Sada nástrojů – Série matric, přičemž každá stanice provádí konkrétní řeznou nebo tvarovací operaci
• Odstraňovač obalů – Po poslední operaci čistě odstraní dokončenou součást z kovové pásky
• Stisknout – Zajišťuje řízenou sílu potřebnou ke všem operacím, přičemž její kapacita se pohybuje v rozmezí 60 až 500 tun v závislosti na požadavcích na součást

Účel obchodních zářezů v razítkách pro tváření plechu je pro tento proces stejně kritický. Tyto strategicky umístěné zářezy umožňují pásu hladce postupovat mezi jednotlivými stanicemi, přičemž se udržuje přesné polohování. Bez vhodných obchodních zářezů by mohlo dojít k nesouhlasu materiálu, jeho zaseknutí nebo výrobě vadných dílů.

Ideální aplikace pro postupné lisování do matric

Kdy tedy má pro váš projekt nejvíce smyslu použít postupné razítko a tváření? Hlavní výhodou postupného lisu je jeho schopnost vyrábět složité díly extrémně vysokou rychlostí s minimálním zásahem pracovní síly.

Postupné razítko se vyznačuje zejména v odvětvích, kde objem výroby ospravedlňuje počáteční investici do nástrojů:

• Automobilový průmysl – Kotevní úhelníky, svorky, konektory a elektronické součásti vyrobené v ročním množství přesahujícím miliony kusů
• Elektronika – Precizní svorky, nosné rámy a stínící součásti vyžadující úzké tolerance
• Spotřebiče – Konstrukční součásti, kрепidla a dekorativní lemy
• Letecký průmysl – Vysokopřesné součásti, u nichž je konzistence napříč rozsáhlými výrobními šaržemi nepodmíněnou podmínkou

Klíčové výhody, které činí postupné tvárníky preferovanou volbou pro výrobu ve velkém množství, zahrnují:

• Snížené náklady na pracovní sílu – Automatizace minimalizuje ruční manipulaci mezi jednotlivými operacemi
• Konzistence kvality – Každá součást prochází identickým zpracováním, čímž se eliminují odchylky
• Vysokorychlostní výroba – Doba cyklu se měří ve zlomcích sekundy namísto minut
• Schopnost zpracovávat složité díly – Několik operací je sloučeno do jednoho sady tvárníků, což umožňuje zpracování složitých geometrií

Jak uvádí společnost Hudson Technologies, tváření postupnými tvárníky je speciálně navrženo pro výrobu ve velkém množství, obvykle přesahující 50 000 kusů ročně. Ačkoli náklady na nastavení jsou vyšší než u jednodušších nástrojových řešení, náklady na jeden kus se při zvýšeném objemu výroby dramaticky snižují – a proto je tato metoda ekonomicky výhodnou volbou, pokud objem výroby ospravedlňuje počáteční investici.

Samozřejmě mají postupné tvárnice svá omezení. Součásti musí během celého procesu zůstat spojeny s páskem, což omezuje velikost a hloubku vyráběných komponentů. Pokud součásti překročí tyto možnosti, výrobci se obrací na jiné řešení – převodové tvárnice pro složité velké součásti.

Převodové tvárnice pro složité velké součásti

Co se děje, pokud vaše návrhová specifikace součásti vyžaduje hluboké tažení, složitou geometrii nebo rozměry, které jsou pro podávání pásky příliš velké? Právě v tomto případě se jako výrobní řešení uplatňuje tvární technika s převodovými tvárnici, jež spojuje efektivitu postupných tvárnici s flexibilitou jednostanových tvárnici.

Na rozdíl od postupných tvárnici, které udržují součásti spojené s nepřerušeným páskem, převodové tvárnice pracují s jednotlivými polotovary — oddělenými polotovary, které se nezávisle pohybují skrz více pracovních stanic. Tento zásadní rozdíl umožňuje funkce, které postupné tvárnice prostě nedokážou nabídnout.

Když součásti překročí možnosti postupných tvárnici

Představte si, že potřebujete vyrobit součást formy pro karosérii automobilu – velký konstrukční panel vyžadující několik hlubokých tažení a složitých tvářecích operací. Pokus o udržení takové součásti po celou dobu zpracování připevněné k kovovému pásu by byl nepraktický, ba dokonce nemožný. Samotné rozměry součásti by způsobily obtíže při manipulaci a operace hlubokého tažení vyžadují, aby se polotovar během tváření mohl volně pohybovat.

Podle společnosti Die-Matic se přenosové razítkování vyznačuje výjimečnou schopností vyrábět složité součásti s jemnými detaily, přesnými tolerancemi a hlubokými tahy, které nelze dosáhnout pouze postupným razítkováním. Tento proces umožňuje výrobcům pracovat s materiály v tlustších tloušťkách plechu při zachování stálého tlaku po celou dobu tvářecí operace.

Přenosové razítkování se stává preferovanou volbou v případech, kdy vaše součásti vyžadují:

• Hluboké tažení – Oddělený polotovar může podstoupit významnou deformaci materiálu bez omezení způsobených pásy
• Velké rozměry – Díly, které jsou příliš široké nebo dlouhé pro praktické podávání pásky, se mezi stanicemi volně pohybují
• Více operací tváření – Závity, žebra, drážky a složité geometrie se stávají proveditelnými
• Přesná kontrola orientace – Každý polotovar lze na každé stanici znovu umístit a zarovnat

Přenosový mechanismus a návrh stanic

Jak tedy přenosový proces ve skutečnosti funguje? Při tváření v přenosových razítkách mechanické nebo hydraulické přenosové systémy fyzicky přemísťují částečně tvářené polotovary z jedné stanice do další. Každá stanice v sadě razítek plní vyhrazenou funkci – probíjení, tažení, stříhání nebo tváření – než přenosový mechanismus posune součástku k další operaci.

Jak uvádí společnost Keats Manufacturing, tento proces využívá automatizaci k dopravě a zarovnání polotovarů na několik stanic, přičemž každá z nich provádí jinou operaci. Tento vícekrokový přístup umožňuje realizovat návrhy s velmi vysokou mírou složitosti, které by byly s jinými typy razítek nerealizovatelné.

Přerušovaný charakter převodových tvárníků vyžaduje pečlivou koordinaci mezi převodovým mechanismem a jednotlivými tvárníkovými stanovišti. Každý polotovar musí být před zahájením každé operace přesně natočen a umístěn. Ačkoliv to zvyšuje složitost procesu, zároveň umožňuje výjimečnou kontrolu nad tokem materiálu a jeho deformací – což má za následek výrobu dílů s úzkými tolerancemi a vysokou rozměrovou přesností.

Klíčové odlišnosti od postupných tvárníků

Rozhodnutí, zda zvolit převodové namísto postupných tvárníků, závisí na pochopení jejich základních rozdílů:

• Zpracování materiálů – Převodové tvárníky pracují s oddělenými polotovary; postupné tvárníky s propojeným páskovým materiálem
• Možnosti velikosti dílu – Převodové tvárníky umožňují zpracování větších dílů, včetně karosériových panelů a konstrukčních prvků
• Kapacita pro hluboké tažení – Převodové tvárníky se vyznačují vynikajícími vlastnostmi při hlubokém tažení, protože polotovar se během tváření volně pohybuje
• Efektivita využití materiálu – Převodové tvárníky často využívají méně materiálu na jeden díl, čímž snižují odpad a klesají náklady na jednotku
• Náročnost nastavení – Převodové tvárníky vyžadují delší dobu nastavení, ale nabízejí větší flexibilitu pro složité konstrukce
• Rychlost výroby – Progresivní proces obvykle běží rychleji, zatímco přenosový proces upřednostňuje přesnost před rychlostí

Odvětví, která pravidelně využívají přenosové tvárnice, zahrnují automobilový průmysl pro karosérie a konstrukční díly, letecký průmysl pro složité části trupu letadla a těžký strojírenský průmysl pro velkorozměrové tvářené součásti. Podle společnosti Die-Matic tvoří materiál více než polovinu nákladů na tváření — proto lepší využití materiálu při přenosovém procesu snižuje odpad a snižuje cenu za kus.

I když přenosové tvární tváření vyžaduje vyšší provozní náklady kvůli složitosti nastavení a potřebě kvalifikované pracovní síly, zůstává stále preferovaným řešením, pokud je složitost součásti vyšší, než dokáže zpracovat progresivní nástrojová sada. Pro jednodušší ploché součásti, u nichž musí probíhat několik řezných operací současně a s dokonalou vzájemnou polohou, se výrobci obrací na další možnost — složené tvárnice.

Složené tvárnice pro přesné ploché součásti

Co když potřebujete podložku se stoprocentně středovou dírou, která se vyrábí jediným rychlým zdvihem lisu? Právě zde svítí složený razník. Na rozdíl od postupných razníků, které materiál posunují postupně jednotlivými pracovními stanovišti, složený razník provádí více řezných operací současně v jediném zdvihu a dosahuje tak výjimečné přesnosti u plochých dílů.

Zní to složitě? Koncept je ve skutečnosti velmi jednoduchý. Pokud váš díl vyžaduje několik prvků, které musí být vzájemně dokonale zarovnány, umožňuje razníkování pomocí složeného razníku eliminovat nepřesnosti zarovnání, které mohou vzniknout při samostatných operacích.

Přesnost jednoho zdvihu pro ploché díly

Takto fungují složené razníky: razník provádí ohraničení (blanking) a děrování (piercing) v přesně stejném okamžiku. Podle Alekvs složený razník provádí ohraničení a perforaci dílu současně ve stejném stanovišti – obvykle děruje dolů, zatímco ohraničuje díl nahoru, čímž umožňuje odpadním kouskům (slugs) vypadnout skrz razník.

Tato současná akce vytváří kritickou výhodu: dokonalou souosost a zarovnání mezi jednotlivými prvky. Když kovové razníky a matrice řežou ve stejném okamžiku, není materiálu vůbec umožněno posunout se mezi jednotlivými operacemi. Výsledek? Součásti s přesnými geometrickými vztahy, které by bylo obtížné dosáhnout postupnými procesy stříhání při průtlačním tváření.

Uvažujme například jednoduchou podložku. Vnější průměr musí být dokonale kulatý a středový otvor se musí nacházet přesně uprostřed. U složené matrice probíhají oba řezy najedou – čímž je tato souosost zaručena pokaždé.

Použití složených matic a jejich omezení

I když složené matrice vynikají ve své oblasti, pochopení jejich hranic vám pomůže rozhodnout, zda tento typ průtlační matice vyhovuje vašemu projektu. Podle Master Products , se průtlační tváření pomocí složených matic používá k výrobě jednoduchých plochých součástí, jako jsou podložky, přičemž nástroj provádí více řezů, průrazů a ohybů v jediném zdvihu.

Klíčové výhody složených matic zahrnují:

• Ideální zarovnání funkcí – Současně probíhající operace eliminují chyby polohování mezi jednotlivými řezy
• Nižší náklady na nástroje – Vývoj vlastních nástrojů je levnější než vývoj složitých postupných tvářecích nástrojů
• Vysoká opakovatelnost – Provádění operací jedním nástrojem zajišťuje konzistentní výsledky v rámci celé výrobní série
• Efektivní pro jednoduché geometrie – Zjednodušená výroba plochých a relativně jednoduchých dílů

Compound tvářecí nástroje však mají své vnitřní omezení:

• Žádná tvářecí schopnost – Tyto nástroje pouze stříhají materiál, ale nedokážou ohýbat ani tvářet trojrozměrné tvary
• Omezení složitosti dílů – Pro složité geometrie jsou nutné postupné nebo převodní tvárnice
• Požadavky na vyjmutí dílů – Protože díly po tvárnění zůstávají ve tvárnici, je nutná metoda jejich vyjmutí
• Rychlost ovlivněná velikostí dílu – Větší součásti trvají déle, než opustí tvárnici, čímž se snižují cyklové časy

Kdy zvolit složenou tvárnici místo postupné tvárnice

Rozhodujete se mezi těmito dvěma typy tvárnice? Zvažte tyto faktory:

• Zvolte složenou tvárnici, pokud – potřebujete ploché díly s přesnými vztahy mezi jednotlivými prvky, střední výrobní objemy, jednodušší geometrie a nižší počáteční investice do nástrojů
• Vyberte postupné tvární nástroje, pokud – potřebujete složité tvary s tvarovacími operacemi, extrémně vysoké objemy výroby, díly s více ohyby nebo trojrozměrnými prvky a maximální rychlost výroby

Jak uvádí společnost Worthy Hardware, komplexní tvární nástroje jsou vhodnější pro menší šarže, kde je rozhodující přesnost, zatímco postupné tvární nástroje jsou první volbou pro výrobu složitých dílů ve velkém množství.

Pro střední až vysoké objemy výroby jednoduchých plochých součástí poskytují komplexní tvární nástroje cenově výhodné výsledky s vynikající rozměrovou přesností. Pokud vaše součásti vyžadují další operace nad rámec stříhání – nebo pokud potřebujete kompletní výrobní sadu nástrojů – specializované typy tvárních nástrojů doplňují vaše možnosti.

Specializované typy tvárních nástrojů a kompletní rámec

Prozkoumali jste postupné, převodní a složené tvárnice – ale svět tvárního lisování tím nekončí. Abyste skutečně zvládli výběr tvárnice, potřebujete kompletní přehled. Kromě těchto „tří hlavních“ kategorií existuje řada specializovaných tvárnice pro plech, které řeší jedinečné výrobní výzvy – od výroby prototypů po složité tvářecí operace.

Představte si to jako rámec „Solid Six“ (pevná šestice): šest odlišných typů tvárnice, které pokrývají téměř každý scénář tvárního lisování, s nímž se můžete setkat. Porozumění tomuto kompletnímu nástrojovému sortimentu vám umožní přiřadit jakýkoli požadavek na součástku k jejímu optimálnímu řešení.

Mimo tři hlavní kategorie tvárnice

Začněme jednostanovými tvárnice – pracovní koně výroby v malých sériích a výroby prototypů. Podle společnosti Custom Roll Form se jednostanové tvárnice pro lisování používají v operacích, kde je vytvořen jeden prvek nebo provedena jedna operace na každém lisovacím stroji. Pokud je potřeba více operací, musí se polotovar přemísťovat z jednoho lisu na druhý, dokud není výroba dokončena.

Proč zvolit jednostanovišťové tvářecí nástroje? Pokud musí zůstat investice do nástrojů minimální – například při výrobě prototypů, krátkých výrobních sérií nebo pilotních projektech – tyto nástroje poskytnou přesně to, co potřebujete, a to bez zbytečné složitosti. Jak uvádí JVM Manufacturing, jejich jednoduchý design usnadňuje rychlé odstraňování poruch a úpravy, čímž umožňuje flexibilní výrobní řešení.

Na trhu tvářecích nástrojů a matric se také objevují kombinované matrice, které sloučí řezání a tváření do jediné operace. Na rozdíl od složených matic, které pouze řežou, kombinované matrice zpracovávají jak řezání, tak tvarování – stříhání, děrování, ohýbání i tváření – vše v jediném zdvihu. Podle Standard Die nabízejí kombinované matrice výkon víceoperativního zpracování, díky čemuž jsou vhodné pro širokou škálu aplikací řezání a tvarování, včetně výroby dílů pro těžební zařízení, elektroniku a spotřební elektroniku.

Hlavní výhody kombinovaných matic zahrnují:

• VŠESTRANNOST – Současné provádění jak operací řezání, tak tvarování
• Rychlejší dodání – Několik operací v jednom zdvihu snižuje dobu výroby
• Spolehlivé výsledky – Konzistentní výstup v rámci jednotlivých výrobních šarží
• Výhoda – Sníží potřebu několika samostatných sady tvárních nástrojů

Specializované tvární nástroje pro specifické tvární výzvy

Pokud vaše aplikace vyžaduje konkrétní operace tváření kovů, specializované tvární nástroje zajišťují přesné výsledky. Tyto kategorie – ohýbací nástroje, tažné nástroje a tvarovací nástroje – se každá vyznačuje v určitých tvárních úkolech.

Zakřivení matice vytvářejí úhlové tvary tím, že materiál nutí kolem razníku nebo do dutiny matrice. Jsou nezbytné pro montážní úhelníky, profilové lišty a jakékoli díly vyžadující konzistentní úhly ohybu. Ačkoli jsou konceptuálně odlišné od volného kování (které tvaruje materiál mezi rovnými matricemi bez úplného uzavření), ohýbací nástroje používají uzavřené nástrojové vybavení k dosažení přesných a opakovatelných úhlů.

Tahové matice specializují se na výrobu dílů ve tvaru šálku nebo krabice tažením plochého plechu do dutiny tvárnice. U operací hlubokého tažení – kdy je hloubka větší než průměr – je nutné použít tvárnice navržené tak, aby kontrolovaly tok materiálu a zabránily jeho trhání nebo vrásnění.

Tvářecích nástrojů zpracovávají složité trojrozměrné tvary přesahující jednoduché ohyby či tažení. Vytvářejí žebra, reliéfní prvky, lemy a zakřivené povrchy, které určují konečnou geometrii dílů.

Zde je něco, co překvapuje mnoho začínajících: velikost tvárnice pro plech se výrazně liší podle konkrétního použití. Sada tvárnice pro malé elektronické konektory se může vejít do dlaně, zatímco tvárnice pro karosérie automobilů mohou mít plochu přesahující 20 čtverečních stop (cca 1,86 m²) nebo i více. Tento rozsah ilustruje úžasnou univerzálnost technologie razicího lisování – od jemných přesných součástí až po obrovské konstrukční díly.

Kompletní rámec šesti typů tvárnice

Jste připraveni vidět kompletní přehled? Následující tabulka uvádí všech šest typů tvárnice spolu s jejich charakteristikami a ideálními oblastmi použití:

Typ kostky	Popis	Nejlepší pro	Rozsah objemu
Postupná matice	Postupné stanice provádějí operace, jak se pás posouvá kovací formou	Výroba velkých množství malých až středně složitých dílů	50 000+ dílů ročně
Přenosová matrice	Oddělené polotovary se mezi stanicemi přepravují mechanickým přenosem	Velké, složité díly vyžadující hluboké tažení nebo více operací tváření	Střední až vysoká výrobní velikost
Složený štěpek	Více řezných operací prováděných současně v jednom zdvihu	Rovinné díly vyžadující přesné zarovnání prvků (podložky, polotovary)	Střední objem
Jednostaniční forma	Jedna operace na jeden zdvih lisy; obrobek se mezi lisovacími stroji přemísťuje	Výroba prototypů, malosériová výroba, jednoduché díly	Nízký objem
Kombinační matrice	Řezné a tvářecí operace sloučené v jednom zdvihu	Díly vyžadující řezání i tvarování v jedné operaci	Střední až vysoká výrobní velikost
Specializované tvářecí nástroje	Ohýbací, tažné a tvářecí nástroje pro konkrétní tvarovací úkoly	Úhlové ohyby, hluboké tažení, složité trojrozměrné geometrie	Závisí na aplikaci

Každý typ nástroje zaujímá ve výrobním ekosystému specifickou niši. Jednostanční nástroje udržují nízké náklady v případech, kdy objemy neoprávní použití složitějšího nástrojového vybavení. Kombinační nástroje zajišťují vyšší efektivitu, pokud díly vyžadují jak řezání, tak tváření. Specializované tvářecí nástroje řeší jedinečné výzvy, kterým standardní nástroje nezvládnou čelit.

Hlavní poznatek? Žádný jeden typ nástroje není optimální pro každou situaci. Váš nejvhodnější výběr závisí na výrobním objemu, složitosti dílu, rozpočtových omezeních a konkrétních operacích, které váš díl vyžaduje. S tímto komplexním rámcem již máte k dispozici vše potřebné k porovnání jednotlivých typů nástrojů podle klíčových faktorů – a právě to je cíl, ke kterému se nyní připravujeme.

Porovnání typů nástrojů a kritéria pro jejich výběr

Prozkoumali jste každý typ razníku zvlášť – ale jak se tyto typy navzájem porovnají, když čelíte skutečnému výrobnímu rozhodnutí? Výběr mezi progresivními razníky, transferovými razníky, kombinovanými razníky a jednostanovištními řešeními vyžaduje současné zvážení několika faktorů.

Zde je výzva: většina zdrojů popisuje jednotlivé typy razníků izolovaně. Co ve skutečnosti potřebujete, je srovnání po straně strany, které odhalí, která možnost je nejvhodnější za konkrétních podmínek. Podívejme se podrobně na klíčové faktory výkonu, které by měly vést váš výběr.

Porovnání typů razníků podle klíčových faktorů výkonu

Při hodnocení razníků pro tváření plechů má největší význam pět faktorů: roční výrobní objem, složitost dílu, investice do nástrojů, náklady na jeden díl a rychlost výroby. Každý typ razníku dosahuje jiných výsledků v těchto ukazatelích – a pochopení těchto kompromisů vám pomůže učinit chytřejší rozhodnutí o nástrojích.

Faktor	Postupná matice	Přenosová matrice	Složený štěpek	Jednostaniční forma
Rozsah objemu	50 000+ dílů/rok	10 000–500 000 dílů/rok	5 000–100 000 dílů/rok	Méně než 10 000 dílů/rok
Komplexita dílu	Střední až vysoká (sekvenční operace)	Vysoká (hluboké tažení, složité prvky)	Nízká (pouze ploché díly)	Nízká až střední (jediná operace)
Náklady na nástroje	Vysoká (75 000–400 000 USD+)	Vysoká (75 000–400 000 USD+)	Nízká až střední (10 000–75 000 USD)	Nízká (5 000–30 000 USD)
Náklady na díl	Nejnižší při vysokých objemech	Střední (úspory materiálu kompenzují náklady na nastavení)	Nízká u jednoduchých geometrií	Nejvyšší (ruční manipulace)
Rychlost výroby	Nejrychlejší (100–1 500+ úderů/min)	Střední (20–60 úderů/min)	Rychlá pro ploché díly	Nejpomalejší (ruční přeprava)
Nejlepší použití	Automobilové sponky, elektronické konektory, součásti domácích spotřebičů	Karosérie, konstrukční díly, hlubokotažené nádoby	Podložky, polotovary, ploché přesné díly	Prototypy, krátké výrobní série, jednoduché montážní konzoly

Podle společnosti Worthy Hardware mohou počáteční náklady na nástroje pro postupné razítkování být vysoké, avšak při výrobě velkých objemů se stávají nákladově efektivními díky nižším nákladům na jednotlivou součástku. Razítkování převodem spojuje vyšší provozní náklady, zejména u složitých konstrukcí a krátkých výrobních sérií, zatímco razítkování složeným razítkem je účinnější z hlediska využití materiálu – snižuje odpad i celkové náklady.

Zvažování materiálu a výrobního objemu

Volba materiálu výrazně ovlivňuje, který typ razítka dosáhne optimálních výsledků. Různé typy ocelových razítek pro kovové lisování, hliníkové nástroje a měděné lisovací sestavy vyžadují každý specifické zohlednění na základě vlastností materiálu a rozsahů jeho tloušťky.

Ocelové raznice

Ocel – zejména uhlíková ocel a nerezová ocel – se účinně používá u všech typů razítek. Tloušťka materiálu však klade důležité omezení. Podle společnosti Worthy Hardware jsou pro postupná razítka velmi tlusté materiály nevhodné, protože je obtížné je vyrovnat a přesně dopravit. Většina precizních součástí se pohybuje v rozmezí tloušťky 0,2 mm až 3 mm, avšak lisování dokáže zpracovat tloušťky od fólií 0,05 mm až po desky přesahující 12 mm.

U návrhu lisování plechů z tlustších ocelových plechů (nad 3 mm) obvykle dosahují lepších výsledků přenosová razítka nebo jednostanovištní razítka než postupná razítka. Oddělené zacházení s polotovary u přenosových razítek umožňuje zpracování tužších materiálů bez komplikací spojených s dopravou pásky.

Hliník a měď

Tyto měkčí kovy představují odlišné výzvy. Sklon hliníku ke zřasování (přilnavosti k nástrojům) vyžaduje pečlivý výběr materiálu pro tvárnice a strategie mazání. Postupné tvárnice zpracovávají hliník dobře i při vyšších rychlostech, což je činí ideálními pro aplikace vysokorychlostního kovového stříhání v elektronice a spotřebním zboží.

Měď a mosaz – běžně používané v elektrických komponentech – se ve výhodných podmínkách stříhají v postupných tvárnici. Podle Engineering Specialties lze při postupném stříhání pomocí tvárnice využít řadu kovů, včetně oceli, hliníku, mědi, nerezové oceli a mosazi; pro specializované aplikace jsou vhodné také vzácné kovy, titan a superlegury.

Doporučené tloušťky materiálu

Kritické pravidlo pro návrh tváření plechů vám pomůže učinit správná rozhodnutí: průměr jakéhokoli vyraženého otvoru by měl být alespoň rovný tloušťce materiálu. Tím se zabrání poškození razítka, zejména při zpracování tvrdších materiálů. Jak uvádí společnost Worthy Hardware, zkušení výrobci se tohoto pravidla někdy dokážou vyhnout použitím robustních sad razítek a matric vyrobených z vysoce odolné nástrojové oceli, úpravou rychlosti lisu a specializovanými mazivy.

Materiál	Běžný rozsah tlouštěk	Nejvhodnější typy matric	Zvláštní úvahy
Uhlíková ocel	0,3 mm – 6 mm	Všechny typy (pro tenčí tloušťky postupné matrice)	Pro tlustší plechy jsou vhodnější převodové nebo jednostanovištěné matrice
Nerezovou ocel	0,2 mm – 4 mm	Postupné, převodové, složené	Tvrdší třídy materiálů zvyšují opotřebení nástrojů
Hliník	0,3 mm – 5 mm	Postupná (vysokorychlostní) technika, převodová technika	Vyžaduje mazání proti zatékání
Měď/Bronz	0,1 mm – 3 mm	Progresivní, Složené	Výborné pro elektrické součásti
Drahé kovy	0,05 mm – 1 mm	Progresivní, Složené	Vysoce přesné požadavky na tolerance

Kompromis mezi tolerancí a rychlostí

Když je důležitá přesnost, musí výběr vašich nástrojů zohledňovat dosažitelné tolerance a vliv rychlosti na přesnost. Postupné stříhací nástroje zajišťují vynikající opakovatelnost – každá součást prochází identickým zpracováním, čímž se eliminuje variabilita způsobená obsluhou. U vysokorychlostních aplikací se tato konzistence ukazuje jako neocenitelná.

Jak uvádí společnost Worthy Hardware, stříhání pomocí převodových nástrojů vyžaduje vyšší stupeň přesnosti jak při návrhu, tak při údržbě nástrojů, aby byla zajištěna stálá kvalita a efektivní provoz. Jaký je kompromis? Převodové nástroje často umožňují dosáhnout přesnějších tolerancí u složitých geometrií, protože každý polotovar je na každé stanici zpracován individuálně.

Složené tvárnice vynikají tam, kde je rozhodující přesnost mezi jednotlivými prvky. Současně probíhající řezné operace zaručují dokonalé zarovnání mezi otvory a vnějšími obrysy – schopnost, kterou postupné operace těžko napodobí.

U víceposicového (multislide) a čtyřposicového (four-slide) lisování materiálů – které využívají klikové posuvy místo svislých lisů – je možné zpracovávat i tenčí materiály a složitější ohýbací operace. Tyto specializované přístupy doplňují tradiční typy tvárnice pro konkrétní geometrie dílů.

Rozhodnutí o výběru

S ohledem na všechny tyto faktory: jak se vlastně rozhodnout? Začněte objemem výroby a postupujte zpět:

• Méně než 5 000 kusů ročně? Jednopozicové tvárnice udržují náklady na nástroje v poměru k hodnotě výroby.
• 5 000–50 000 kusů? Složené tvárnice pro ploché díly; kombinované tvárnice pro díly vyžadující řezání i tváření.
• 50 000+ kusů se střední složitostí? Investice do progresivních lisovacích tvárnice se vyplatí díky nižším nákladům na jeden kus.
• Velké díly nebo hluboké tažení při libovolném objemu? Převodní matrice zůstávají vaší hlavní volbou bez ohledu na množství.

Nezapomeňte: žádný „nejlepší“ typ matrice neexistuje izolovaně. Váš optimální výběr vyplývá z vyvážení ekonomiky objemu, požadavků na díl, omezení materiálů a časového tlaku. Pochopení toho, jak materiály a konstrukce matrice ovlivňují její dlouhodobý výkon, přidává do tohoto rozhodování další dimenzi – kterou probereme v další části.

Materiály matricí, jejich konstrukce a údržba

Vybrali jste správný typ matrice pro vaši aplikaci – ale zde je otázka, kterou se často přehlíží: z čeho je vaše matrice ve skutečnosti vyrobena? Materiály a konstrukce jednotlivých komponent tvární matrice přímo určují, jak dlouho bude nástroj vydržet, jak často budete muset provádět údržbu s výpadkem výroby, a nakonec i celkové náklady na vlastnictví.

Představte si to takto: dva identické postupné tvární nástroje, které zpracovávají stejné součásti, mohou mít zcela odlišnou životnost v závislosti na jejich konstrukci. Jeden z nich může vyrobit 50 000 součástí, než bude vyžadovat údržbu; jiný, vyrobený z vysoce kvalitních materiálů, může vydržet až 500 000 cyklů nebo více. Porozumění materiálům pro tvární nástroje přeměňuje vaše nástroje z nákladu na strategickou investici.

Materiály pro konstrukci tvárních nástrojů a jejich dopad

Tvární nástroje pro kovové lisování využívají pečlivě vybrané materiály, které jsou konstruovány tak, aby odolaly extrémním tlakům, opakovaným zatížením a trvalému tření. Podle SteelPRO Group , je nástrojová ocel pro tvární nástroje vysoce výkonný materiál, který se dělí na oceli pro studené tváření, pro horké tváření a pro plastové formy – každá z nich je optimalizována pro konkrétní provozní podmínky.

Nejčastěji používané nástrojové oceli v tvárních nástrojích pro lisování zahrnují:

• D2 (nástrojová ocel pro studené tváření) – Vysoký obsah uhlíku a chromu zajišťuje vynikající odolnost proti opotřebení. Ideální pro řezání a stříhání, kde je rozhodující odolnost proti abrazivnímu opotřebení. Tvrdost dosahuje hodnoty 58–62 HRC.
• A2 (nástrojová ocel tvrdnoucí na vzduchu) – Vyváží odolnost proti opotřebení s vyšší houževnatostí než D2. Nabízí vynikající rozměrovou stabilitu během tepelného zpracování, což ji činí vhodnou pro přesné aplikace.
• S7 (nástrojová ocel odolná proti rázům) – Navržena pro vysokou odolnost proti rázům. Tuto třídu zvolte, pokud jsou matrice vystaveny vysokým rázovým zatížením při tvářecích nebo tažných operacích.
• H13 (nástrojová ocel pro horkou práci) – Udržuje tvrdost při zvýšených teplotách. Je nezbytná pro operace generující významné množství tepla nebo při razení materiálů s vysokou pevností.
• Nástrojové oceli práškové metalurgie (PM) – Pokročilé výrobní procesy vedou k vytvoření jemnějších a rovnoměrněji rozptýlených karbidů. Podle AHSS Insights , PM nástrojové oceli udržují tvrdost bez ztráty houževnatosti – poskytují až desetinásobně delší životnost než konvenční třídy v náročných aplikacích.

Proč je výběr materiálu tak důležitý? Při tváření pokročilých vysoce pevných ocelí může tvrdost plechu dosahovat tvrdosti samotného nástrojového vybavení. Jak uvádí AHSS Insights, některé martenzitické třídy dosahují hodnot tvrdosti podle Rockwella C vyšších než 57 – což znamená, že materiál, který tvarujete, je téměř stejně tvrdý jako razítko, kterým jej tvarujete.

To vytváří náročné prostředí, ve kterém se nástrojové materiály nižší kvality rychle porouchají. Sada nástrojů pro tváření kovů vyrobená z konvenčních ocelí může vydržet až 50 000 cyklů při zpracování mírné oceli, avšak při zpracování vysoce pevných tříd selže již po pouhých 5 000–7 000 cyklů.

Povrchové úpravy a povlaky pro prodloužení životnosti nástrojů

I nástrojové oceli vyšší kvality profitují z povrchových úprav, které snižují tření, brání vzniku přilnavosti (galling) a výrazně prodlužují dobu provozu. Správný povlak přemění kvalitní nástroje na nástroje výjimečné.

Podle AHSS Insights patří mezi běžné povrchové úpravy:

• Plamenové nebo indukční kalení – Vytváří tvrdou povrchovou vrstvu při zachování houževnatého jádra. Je vhodné pro větší díly nástrojů, u nichž je celkové kalení nepraktické.
• Nitridace (plynová nebo plazmová) – Zavádí dusík do povrchové vrstvy, čímž vytváří výjimečnou tvrdost bez rozměrové deformace. Ionová nitridace probíhá rychleji a při nižších teplotách než plynová nitridace.
• Nanášení povlaků fyzikálními metodami depozice z plynné fáze (PVD) – Nanáší tenké, extrémně tvrdé povlaky, jako je nitrid titanu (TiN), nitrid titanu a hliníku (TiAlN) nebo nitrid chromu (CrN). PVD probíhá při nižších teplotách než CVD, čímž se předejde změkčení nástroje.
• Chemická parní nasávací metoda (CVD) – Vytváří pevnější metalurgické vazby než PVD, ale vyžaduje vyšší teploty zpracování, které mohou ovlivnit tvrdost nástroje.

Rozdíl v provozním výkonu je pozoruhodný. Ochranně chromovaný řezný nástroj selhal již po 50 000 součástkách, zatímco ionově nitridovaný nástroj s povlakem CrN nanášeným metodou PVD vyrobil před výměnou více než 1,2 milionu součástek – zlepšení životnosti nástroje 24krát.

Obchůdní drážky v razících nástrojích pro tváření plechu zvláště profitují z těchto úprav. Protože obchůdní drážky jsou opakovaně v kontaktu s postupujícím páskovým materiálem, povrchové kalení na těchto místech zabrání předčasnému opotřebení, které jinak způsobí potíže s podáváním a problémy s kvalitou výrobků.

Plánování údržby za účelem maximalizace životnosti razícího nástroje

I nejkvalitnější razící nástroje vyžadují systematickou údržbu, aby dosáhly svého plného potenciálu životnosti. Podle Partzcore se životnost razícího nástroje pro kovové součásti pohybuje od tisíců do milionů cyklů – rozhodujícím faktorem je však správná údržba.

Účinné postupy údržby zahrnují:

• Podrobné záznamy o údržbě – Zaznamenávejte využití, opravy a kontroly, abyste identifikovali vzorce a optimalizovali plány údržby
• Pravidelné čištění – Po každém výrobním běhu odstraňujte nečistoty a zbytky, aby nedošlo k nesouososti a byla zachována přesnost
• Kontroly zarovnání – Pravidelně kontrolujte zarovnání razícího nástroje, abyste předešli nerovnoměrnému opotřebení a zajistili stálou kvalitu výrobků
• Náhrada komponent – Nahraďte opotřebované razníky, vložky nebo řezné hrany nezávisle, místo aby byly celé sady nástrojů zahazovány
• Správné mazání – Snížete tření mezi nástrojem a materiálem, čímž minimalizujete opotřebení a tvorbu tepla

Příznaky, které signalizují, že váš razník vyžaduje údržbu, zahrnují poškození hrany (zaoblené nebo poškozené řezné hrany), viditelné praskliny nebo trhliny, nekonzistentní rozměry výrobků a neobvyklý hluk během provozu. Včasná detekce těchto příznaků zabrání nákladným nouzovým opravám a přerušením výroby.

Očekávaná životnost se výrazně liší podle typu razníku a použití. Progresivní razníky zpracovávající mírnou ocel mohou dosáhnout 1–2 milionů cyklů mezi hlavními údržbami, zatímco stejná nástrojová sada zpracovávající ocel s vysokou pevností může vyžadovat údržbu každých 100 000–200 000 cyklů. Transferové razníky zpracovávající hluboké tažení vykazují jiné vzorce opotřebení – poloměry tažení a držáky plechu vyžadují častější kontrolu než řezné stanice.

Investice do kvalitních materiálů a řádné údržby se v průběhu celé životnosti vašich nástrojů vyplatí. Prémiová výroba razítek může být na počátku o 20–30 % dražší, avšak pokud zvýší životnost nástroje 5–10krát, skutečné náklady na nástrojování na jednu součástka výrazně klesnou. Zohledněte také snížené prostojové doby, menší počet nouzových oprav a vyšší konzistenci kvality vyráběných dílů – a ekonomická výhodnost se stane přesvědčivou.

Jakmile jsou stanoveny materiály pro razítka a postupy jejich údržby, vzniká otázka: jak různé průmyslové odvětví tyto zásady uplatňují, aby splnily své specifické požadavky na kvalitu a výrobní kapacity?

Aplikace v průmyslových odvětvích a normy kvality

Různá průmyslová odvětví nepoužívají pouze jiné součástky – vyžadují zcela odlišné přístupy k preciznímu razicímu tváření. To, co je vhodné pro automobilové upevňovací prvky, nemusí nutně splňovat přísné požadavky pro progresivní razicí procesy v medicíně, a součástky pro domácí spotřebiče čelí cenovým tlakům, s nimiž se v leteckém a kosmickém průmyslu nikdy nesetkáváme.

Pochopení toho, jak průmyslově specifické požadavky ovlivňují výběr nástrojů pro tváření, vám pomůže zarovnat vaši výrobní strategii se standardy, kterých od vás očekávají vaši zákazníci. Pojďme si prozkoumat, čím se jednotlivé odvětví od sebe liší – a jak se přesné nástroje pro tváření a razítkování přizpůsobují těmto různorodým požadavkům.

Požadavky na nástroje pro tváření v automobilovém průmyslu

Výroba v automobilovém průmyslu probíhá v takovém měřítku a s takovou přesností, že vyžaduje výjimečný výkon nástrojů. Od konstrukčních úhelníků po elektronické konektory musí výrobky získané přesným razítkováním splňovat přísné rozměrové tolerance a zároveň být schopny vyrábět se v objemech dosahujících milionů kusů.

Co odlišuje tváření pro automobilový průmysl od jiných odvětví? Požadavky na certifikaci stanovují základní úroveň. Podle OGS Industries certifikace IATF 16949 přesahuje požadavky normy ISO 9001 a zajišťuje soulad s principy štíhlé výroby, prevencí vad, potlačením odchylek a redukcí odpadu. Tato specifická norma pro automobilový průmysl vytváří rámec, ve kterém kvalita není volitelná – je systematicky integrována do každého procesu.

Výhody spolupráce s výrobci certifikovanými podle IATF 16949 zahrnují:

• Konzistence kvality – Monitorované a měřené procesy maximalizují produktivitu a zajišťují opakovatelné výsledky
• Snížená variabilita výrobku – Pravidelně posuzované výrobní procesy zaručují, že kovové komponenty konzistentně splňují náročné požadavky vysokovýkonnostních vozidel
• Spolehlivý dodavatelský řetězec – Mezinárodní certifikace stanovuje referenční hodnoty pro výběr dodavatelů a kvalifikaci dodavatelů
• Prevence vad – Ověřené postupy kovové výroby, výroby a dokončování minimalizují výskyt vad v průběhu celé výroby

Postupné tvární nástroje dominují v automobilových tažných aplikacích, kde objemy ospravedlňují investici do nástrojů. Elektrické kovové tažení pro kabelové svazky vozidel, konstrukční úhelníky a pouzdra elektronických senzorů všechny těží z efektivity postupných tvárních nástrojů. Pro větší karosérie a konstrukční součásti přinášejí převodové tvární nástroky schopnost hlubokého tažení, kterou vyžadují automobilové konstrukce.

Výrobci jako Shaoyi kombinují certifikaci IATF 16949 s pokročilými možnostmi CAE simulace a dosahují úspěšného schválení již v prvním pokusu v poměru 93 % – tento ukazatel se přímo promítá do zkrácených výrobních časových plánů a snížených nákladů na opakované úpravy nástrojů.

Role CAE simulace v moderním vývoji tvárních nástrojů

Představte si, že identifikujete a odstraníte defekty tažení ještě před tím, než byla odříznuta jediná ocelová součástka. Právě to poskytuje počítačem podporovaná inženýrská simulace (CAE) – a právě tato technologie mění způsob, jakým výrobci přesných tvárních nástrojů přistupují k vývoji nástrojů.

Podle Keysight průmysl tváření plechů čelí významným výzvám, kdy se vady často objevují až při prvních fyzických zkouškách – v okamžiku, kdy opravy stávají časově náročné i finančně nákladné. Virtuální zkoušky nástrojů tuto situaci zcela mění.

CAE simulace řeší kritické výrobní výzvy:

• Výběr materiálu a pružná deformace (springback) – Pokročilé vysoce pevné oceli a hliníkové slitiny vykazují vysokou míru pružné deformace, kterou simulace předpoví ají ještě před zahájením výroby
• Optimalizace procesů – Virtuální zkoušky umožňují jemnou úpravu rychlosti lisu, síly držáku polotovaru a mazání bez spotřeby fyzických materiálů
• Predikce vad – Identifikuje potenciální povrchové vady, vrásky a trhliny v digitálním prostředí
• Reakce na variabilitu materiálu – Modeluje, jak se změny vlastností materiálu uvnitř stejné šarže projevují na kvalitě dílu

Pro automobilové výrobce znamená nástrojové vybavení ověřené simulací méně překvapení během uvedení do výroby. Pokud výrobci tvárných nástrojů využívají CAE simulace spolu s možnostmi rychlého prototypování – někteří dokonce dodávají prototypové díly již za pouhých 5 dní – doba vývoje se výrazně zkracuje a současně se zvyšuje kvalita.

Přesné normy pro lékařský a elektronický průmysl

Zatímco automobilový průmysl klade důraz na vysoký objem a konzistenci, u kovového stříhání pro lékařské aplikace je rozhodující absolutní přesnost a stopovatelnost. Každá součást musí splňovat přísné specifikace, neboť na tom závisí bezpečnost pacientů.

Podle Progresivní lis a razení u lékařského postupného stříhání se tenký plochý kovový materiál postupně podává do stříhacích strojů, které materiál propichují, stříhají nebo ohýbají za účelem výroby přesných lékařských nebo zubních součástí. Tento proces vyžaduje vlastní tvárné nástroje navržené a vyrobené ve střežených prostředích, aby byla zaručena kvalita a přesnost.

Možnosti lékařského stříhání zahrnují:

• Progresivní razení – Výrobu vysokého množství lékařských komponentů s konzistentní kvalitou
• Vlastní návrh a výroba tvárných nástrojů – Hygienické nástroje z nerezové oceli navržené speciálně pro lékařské aplikace
• CAD inženýrství – Digitální modely zajišťují přesnost ještě před zahájením výroby
• Prototypové lisování – Ověřuje shodu rozměrů, tvaru a funkce ještě před vyrobením výrobních nástrojů

Elektronický průmysl sdílí tento zaměření na přesnost, avšak přidává požadavky na rychlost. Elektrické kovové stříhání pro konektory, svorky a stínící součásti vyžaduje tolerance měřené v tisícinách palce – přičemž výroba probíhá stovkami ran za minutu. Zde se osvědčují postupné razítkové formy, které poskytují kombinaci rychlosti a přesnosti požadovanou výrobou elektroniky.

Aplikace v oboru domácích spotřebičů a spotřebního zboží

Výroba domácích spotřebičů vyžaduje vyvážení různých priorita: cenové efektivnosti, estetické kvality a funkční odolnosti. Na rozdíl od lékařských komponent, kde cena ustupuje před přesností, musí stříhání pro spotřebiče optimalizovat náklady na jednotlivou součástku, aniž by došlo ke zhoršení přijatelné úrovně kvality.

Postupné a kombinační tvárnice zvládají většinu aplikací pro lisování domácích spotřebičů – konstrukční součásti, dekorativní lišty, upevňovací konzoly a funkční kovové díly. Klíčovým odlišujícím faktorem je požadavek na nástroje, které musí zajišťovat stálou estetickou kvalitu viditelných povrchů a zároveň splňovat funkční požadavky na skryté prvky.

Výběr tvárnice pro aplikace v oblasti domácích spotřebičů se obvykle řídí ekonomikou určenou objemem výroby:

• Dekorativní díly vysokého objemu – Postupné tvárnice s leštěnými tvarovacími povrchy
• Konstrukční úhelníky – Postupné nebo kombinační tvárnice optimalizované pro rychlost
• Velké panely – Převodní tvárnice pro hlubokotažené součásti
• Speciální kovové díly – Složené tvárnice pro ploché přesné součásti

Přiřazení průmyslových požadavků k výběru tvárnice

Jednotlivé průmyslové odvětví mají specifické požadavky, které směřují k upřednostnění určitého typu tvárnice:

Průmysl	Hlavní typy tvárních nástrojů	Zásadní požadavky	Kritické normy
Automobilový průmysl	Progresivní, přenos	Vysoký výrobní objem, úzké tolerance, prevence vad	IATF 16949, specifikace výrobců automobilů (OEM)
Lékařský	Progresivní, Složené	Absolutní přesnost, sledovatelnost, sterilní materiály	FDA, ISO 13485
Elektronika	Progresivní, Složené	Úzké tolerance, vysoká rychlost, miniaturizace	Normy IPC, soulad s požadavky RoHS
Zařízení	Postupné, kombinované, transferové	Nákladová efektivita, estetická kvalita, odolnost	UL, CSA, průmyslově specifické normy

Při hodnocení partnerů specializujících se na výrobu přesných nástrojů a tváření kovů se zaměřte nejen na základní schopnosti, ale i na odborné znalosti specifické pro daný průmyslový segment. Výrobce s dlouholetými zkušenostmi v vaší oblasti zná neformální pravidla – požadavky na tolerance, které nejsou uvedeny v výkresové dokumentaci, požadavky na povrchovou úpravu, které zákazníci považují za samozřejmé, a standardy dokumentace, které vyžadují zakupující týmy.

Kombinace vhodných certifikací, nástrojů ověřených pomocí simulací a odborných znalostí konkrétního průmyslového odvětví odděluje dostatečné dodavatele od strategických partnerů. Pro výrobce, kteří jsou připraveni pokračovat v výběru nástrojů, je dalším krokem převedení těchto odvětvových požadavků do praktického rozhodovacího rámce, který vede vaše konkrétní projektové rozhodnutí.

Výběr správného typu nástroje pro váš projekt

Prozkoumali jste celé spektrum typů tvářecích nástrojů – avšak pouhá teoretická znalost bez následného kroku neřeší stále otevřené otázky v oblasti výroby. Jak tedy skutečně převedete veškeré získané poznatky do konkrétního rozhodnutí pro váš projekt?

Tady je realita: výběr správného návrhu razítkového nástroje neznamená hledání „nejlepší“ možnosti v absolutním smyslu. Jde o to přizpůsobit své specifické požadavky – objem výroby, složitost dílu, rozpočet a časový rámec – typu razítkového nástroje, který poskytne pro vaši konkrétní situaci optimální výsledky. Vytvořme si praktický rámec, který vás při tomto rozhodování provede.

Váš rozhodovací rámec pro výběr razítkového nástroje

Zapomeňte na představu, že jeden typ razítkového nástroje vyhovuje všem scénářům. Účinný návrh razítkových nástrojů pro tváření kovů začíná upřímným zhodnocením parametrů vašeho projektu. Postupujte těmito kroky systematicky a dospějete k vhodnému řešení:

1. Určete svůj roční výrobní objem – Tento jediný faktor eliminuje možnosti rychleji než jakýkoli jiný. Méně než 5 000 dílů ročně? Postupné razítkové nástroje zpravidla nedávají ekonomický smysl. Plánujete výrobu 500 000 a více dílů? Jednostanční razítkové nástroje zbytečně zvyšují náklady na práci.
2. Posuďte geometrii a složitost dílu – Ploché díly s přesnými vztahy mezi prvky ukazují na použití složených tvárních nástrojů. Hluboké tažení nebo velké rozměry vyžadují přenosové schopnosti. Více následných operací napovídá pro postupné tvární lisování kovů.
3. Vyhodnoťte požadavky na materiál – Tloušťka materiálu nad 3 mm často přesahuje limity pro podávání pásu u postupných tvárních nástrojů. Vysoce pevné oceli vyžadují nástroje vyrobené z kvalitních materiálů. Zvažte, jak volba materiálu omezuje možnosti výběru tvárního nástroje.
4. Vypočítejte rozpočet na tvární nástroje – Investice do postupných tvárních nástrojů se pohybují v rozmezí 50 000 až 500 000 USD a více. Pokud celková hodnota vašeho projektu tuto investici nepodporuje, jednodušší tvární nástroje přinášejí lepší návratnost investic (ROI).
5. Stanovte časové omezení – Vývoj složitých postupných tvárních nástrojů trvá 12 až 20 týdnů. U naléhavých projektů mohou být vhodnější jednostanční nebo složené tvární nástroje, které lze dodat již za 4 až 8 týdnů.
6. Zvažte sekundární operace – Budou díly po lisování vyžadovat další zpracování? Tyto náklady zahrňte do ekonomiky na jeden díl při porovnávání jednotlivých typů tvárních nástrojů.

Podle Zintilonu je odhad ročního objemu výroby klíčový pro zdůvodnění investice do různých typů tvárníků, zatímco analýza očekávaných velikostí šarží a frekvence výroby pomáhá určit nejúčinnější využití nástrojů.

Demaskování běžných mýtů týkajících se výběru tvárníků

Než dokončíte své rozhodnutí, pojďme vyvrátit nedorozumění, která vedou výrobce na omyle:

"Postupné tvárníky jsou vždy nejlepší volbou pro složité součásti."

Tento předpoklad stojí výrobce peníze. Postupné tvárníky skvěle zvládají výrobu malých a středních součástí ve vysokém objemu – avšak pro nižší objemy výroby jsou nadměrné a u součástí vyžadujících hluboké tažení zcela nepoužitelné. Roční výroba 10 000 kusů složitých lisovaných součástí by mohla být ekonomičtější s převodovými nástroji, i když jsou náklady na jeden cyklus vyšší.

"Nižší náklady na nástroje znamenají nižší celkové náklady."

Jednostanční tvárnice mají nižší počáteční náklady, avšak ruční manipulace mezi jednotlivými operacemi zvyšuje pracovní náklady na každou součástku. Při dostatečném objemu výroby jsou náklady na jednu součástku u drahých progresivních tvárníků nižší a rychle kompenzují počáteční investici.

„Jedna tvárnice zpracuje všechno.“

Různé typy tvárníků často vyžadují různé specifikace lisy. Přepravní tvárníky potřebují lisy vybavené přepravními mechanismy. Vysokorychlostní progresivní operace vyžadují lisy schopné rychlého cyklování. Vyberte si tvárník podle dostupného zařízení – nebo započítejte do svého rozhodování i náklady na pořízení nové lisovací strojní sestavy.

„Kapacity v oblasti přesných tvárníků a lisování jsou u jednotlivých dodavatelů zaměnitelné.“

Ne všichni výrobci tvárníků dosahují stejných výsledků. Zkušenosti s vaším konkrétním průmyslovým odvětvím, odbornost v oblasti materiálů a certifikáty kvality významně ovlivňují výkon i životnost tvárníků.

Základní otázky pro výrobce tvárníků

Když jste připraveni zahájit spolupráci s potenciálními partnery pro výrobu nástrojů, tyto otázky oddělují schopné dodavatele od ostatních. Podle Actco Tool , kladení podrobných otázek zajistí shodu s vašimi požadavky, kapacitami a očekáváními.

• V jakých typech tvářecích nástrojů se specializujete? – Potvrzuje, že jejich schopnosti odpovídají vašim konkrétním požadavkům – ať už jde o postupné, převodní, kombinované nebo specializované nástroje.
• V jakých průmyslových odvětvích obvykle působíte? – Zkušenosti v vašem odvětví naznačují obeznámenost s požadavky na přesnost, standardy dokumentace a odvětvově specifickými výzvami.
• Můžete poskytnout příklady nebo studie případů podobných projektů? – Příklady z reálného života ukazují jejich schopnost zpracovat konkrétní geometrii vašich dílů a splnit vaše požadavky na výrobu.
• Jaká je vaše typická doba výroby tvářecích nástrojů? – Doby výroby se výrazně liší podle složitosti. Ujistěte se, že jejich časový plán odpovídá vašemu výrobnímu harmonogramu.
• Jaké jsou vaše možnosti v oblasti přesnosti a tolerance? – Přesnost je v návrhu tvárníků pro kovové lisování nepodmíněnou požadavkem. Ověřte, zda jejich schopnosti dosahovat požadované tolerance odpovídají vašim specifikacím.
• Nabízíte služby výroby vzorových kusů před zahájením plné výroby? – Výroba vzorových kusů ověřuje návrh i funkčnost ještě před tím, než dojde k investici do výrobních nástrojů.
• Jaký je Váš proces kontroly kvality? – Důkladné postupy kontroly kvality zajistí, že finální tvárník splňuje specifikace a poskytuje konzistentní výsledky v sériové výrobě.
• Poskytujete po dokončení výroby údržbu, opravy nebo úpravy tvárníků? – Průběžná podpora prodlužuje životnost tvárníků a zajišťuje dlouhodobou výrobní kapacitu.
• Jak řešíte výběr a dodávku materiálů? – Kvalita nástrojové oceli má přímý dopad na životnost a výkon tvárníků.
• Jaké certifikace máte? – Certifikace IATF 16949 pro automobilový průmysl a certifikace ISO pro systémy řízení kvality – tyto osvědčení mají rozhodující význam pro náročné aplikace.

Krok k výběru vašich nástrojů

Získali jste základní znalosti. Nyní je čas postoupit dál. Toto je váš plán činností:

Pro projekty, které jsou stále ve fázi návrhu: Začněte spolupracovat s partnery pro výrobu nástrojů co nejdříve. Podle Keysight umožňuje CAE simulace virtuální zkoušky nástrojů, které identifikují a odstraňují vady ještě před zahájením výroby fyzických nástrojů – tím se ušetří jak čas, tak náklady na opakované úpravy.

Pro projekty, které jsou již připraveny k získání cenových nabídek: Připravte podrobné výkresy dílů, odhady ročního množství výroby, specifikace materiálů a požadavky na tolerance. Požádejte o cenové nabídky několik kvalifikovaných dodavatelů, abyste porovnali jejich schopnosti a ceny.

Pro naléhavé výrobní potřeby: Upřednostňujte výrobce nabízející rychlé prototypování. Někteří dodavatelé dokážou dodat prototypové díly již za 5 dní, což umožňuje ověření návrhu ještě před tím, než se rozhodnete pro výrobu výrobních nástrojů. Výrobci jako Shaoyi kombinujte rychlé prototypování s odborností v oblasti výroby ve velkém měřítku – dosažením úrovně schválení při prvním pokusu 93 % prostřednictvím pokročilé simulace CAE a procesů certifikovaných podle IATF 16949.

Správný typ tvárnice mění ekonomiku vaší výroby. Nesprávné volby vedou k trvalým nákladům způsobeným neefektivností, problémy s kvalitou nebo nadměrnými investicemi do nástrojů. Pokud budete postupovat podle tohoto rozhodovacího rámce, budete kladou správné otázky a budete spolupracovat s kvalifikovanými výrobci, zajistíte úspěch vašich tažných operací – ať už vyrábíte 5 000 nebo 5 milionů dílů.

Často kladené otázky k typům tažných tvárnice

1. Jaké jsou různé typy tvárnice?

Hlavní typy tvářecích nástrojů zahrnují postupné nástroje pro vysokorychlostní sériové operace, převodní nástroje pro velké složité díly s hlubokými taženími, kombinované nástroje pro přesné ploché díly vyžadující současné řezání, jednostanovišťové nástroje pro malosériovou výrobu nebo výrobu prototypů, kombinační nástroje, které sloučí řezání a tváření, a specializované tvářecí nástroje pro ohýbání, tažení a tvarování. Každý typ splňuje specifické výrobní požadavky na základě složitosti dílu, výrobního množství a rozpočtových omezení.

2. Kolik typů tváření existuje?

Existuje šest základních kategorií tvářecích nástrojů, známých jako rámec „Solid Six“: postupné nástroje, převodní nástroje, kombinované nástroje, jednostanovišťové nástroje, kombinační nástroje a specializované tvářecí nástroje (včetně nástrojů pro ohýbání, tažení a tváření). Kromě typů nástrojů patří mezi tvářecí procesy také vysekávání, vyvrtávání, ohýbání, tažení, reliéfní tváření, razítkování, protahování a stočování – každý z nich plní konkrétní funkci při tvarování kovu.

3. Jaké jsou čtyři typy kovového lisování?

Čtyři hlavní techniky tváření kovů jsou postupné tváření pomocí postupné matrice (sekvenční vícestanovišťové operace na páskovém materiálu), tváření pomocí převodní matrice (samostatné заготовky přemísťované mezi jednotlivými stanovišti pro složité velké díly), složené tváření pomocí složené matrice (současně probíhající řezné operace pro ploché přesné díly) a hluboké tažení (tváření tvarů ve tvaru misky nebo krabice z plochých plechů). Objem výroby, geometrie dílu a jeho složitost určují, která metoda poskytne optimální výsledky pro vaše konkrétní použití.

4. Jak si vybrat mezi postupnou a převodní maticí?

Vyberte postupné tvářecí nástroje při výrobě 50 000 a více malých a středních dílů ročně, které lze během zpracování nechat spojené s páskovým materiálem. Vyberte převodové tvářecí nástroje, pokud díly vyžadují hluboké tažení, překračují rozměrové limity pro podávání pásky nebo potřebují individuální manipulaci s polotovary. Postupné tvářecí nástroje umožňují kratší cykly a nižší náklady na jednotlivý díl při vysokých výrobních objemech, zatímco převodové tvářecí nástroje zvládají složitější geometrie a větší rozměry, které postupné nástroje nezvládnou.

5. Jaké faktory ovlivňují životnost tvářecích nástrojů a náklady na jejich údržbu?

Životnost nástroje závisí na třídě nástrojové oceli (D2, A2, S7, H13 nebo oceli z práškové metalurgie), povrchových úpravách (nitridování, PVD povlaky), materiálu, který je tvářen, objemu výroby a postupech údržby. Prémiové nástroje mohou při správné údržbě vykonat 500 000 až více než 1 milion cyklů. Pravidelné čištění, kontrola srovnání, mazání a včasná výměna komponentů výrazně prodlouží životnost nástroje. Tváření vysoce pevných ocelí urychluje opotřebení a vyžaduje kratší intervaly údržby.
